Ador - Substituição da Placa Principal

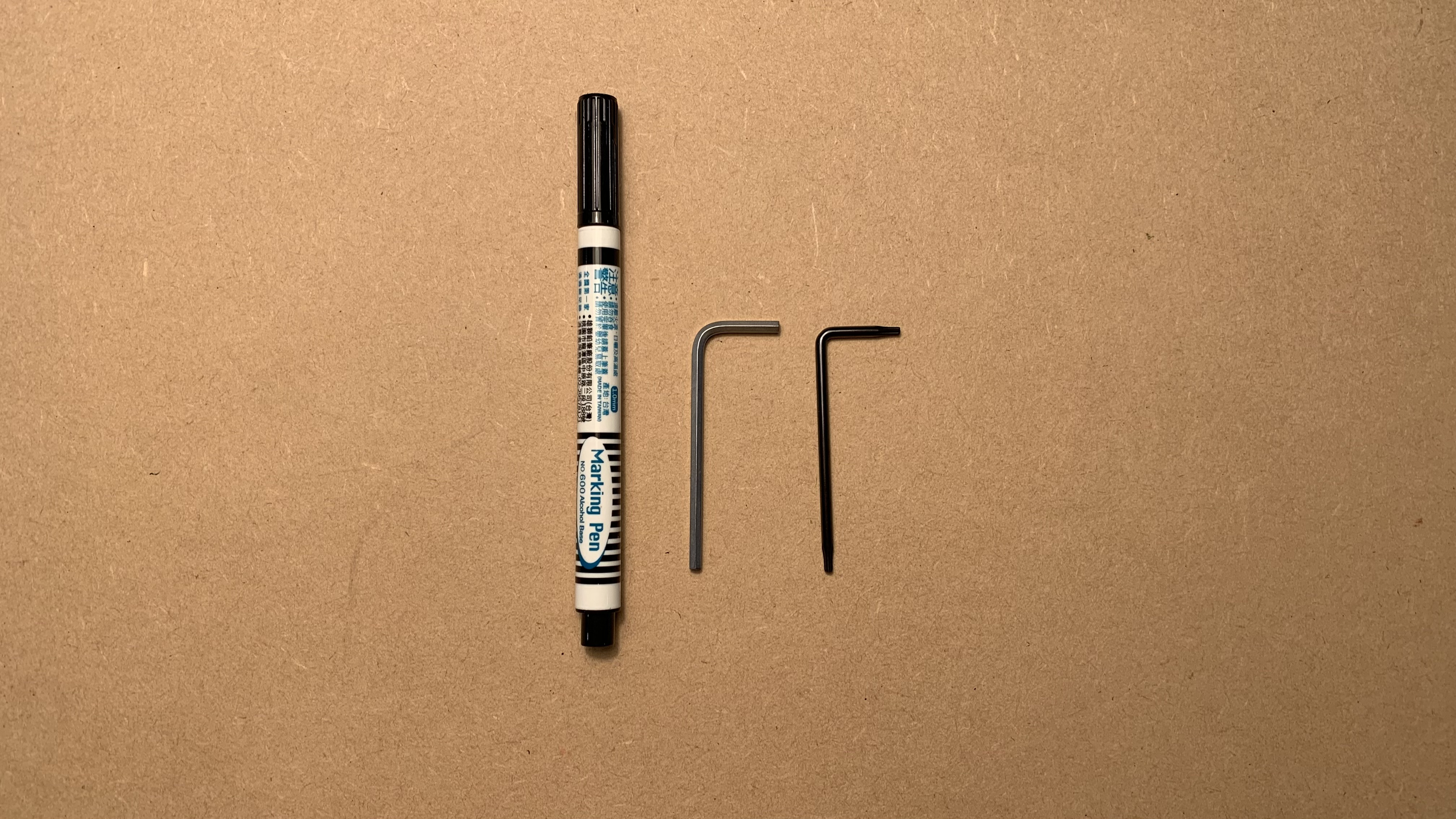

Ferramentas

1. Chave Torx T8 Chave de fenda
2. Chave Allen de 2,5mm
3. Caneta marcadora ou fita adesiva colorida

Passo 1 - Desligue a máquina e desconecte o cabo de alimentação

Passo 2 - Remova estes parafusos da placa

Parafuso T8 x 8 unidades (A placa e a tampa da porta estão conectadas.)

Passo 3 - Mova a placa e a tampa da porta ligeiramente para frente

Passo 4 - Desconecte o cabo do motor

Após desconectar este cabo, será mais fácil remover o cabo da câmera.

Passo 5 - Desconecte o cabo da câmera

Observe que há um clipe travando o cabo. Abra o clipe para remover o cabo da câmera.

Clipe travado:

Clipe destravado:

Puxe o cabo para fora:

Passo 6 - Remova a placa e a tampa da porta

Passo 7 - Marque a posição do cabo flat de 38 pinos com caneta ou fita

Passo 8 - Desconecte os cabos à direita da placa principal

Você pode tirar uma foto para lembrar a posição dos cabos, caso necessário.

Passo 9 - Remova os parafusos da placa principal

Parafuso sextavado de 3mm x 4 unidades

Passo 10 - Remova o cabo flat de 38 pinos da placa

Observe que há uma fita adesiva na parte traseira do cabo.

Retire a placa principal em um ângulo de 45 graus.

Este cabo precisa ter a trava pressionada para ser removido.

Remova todos os cabos.

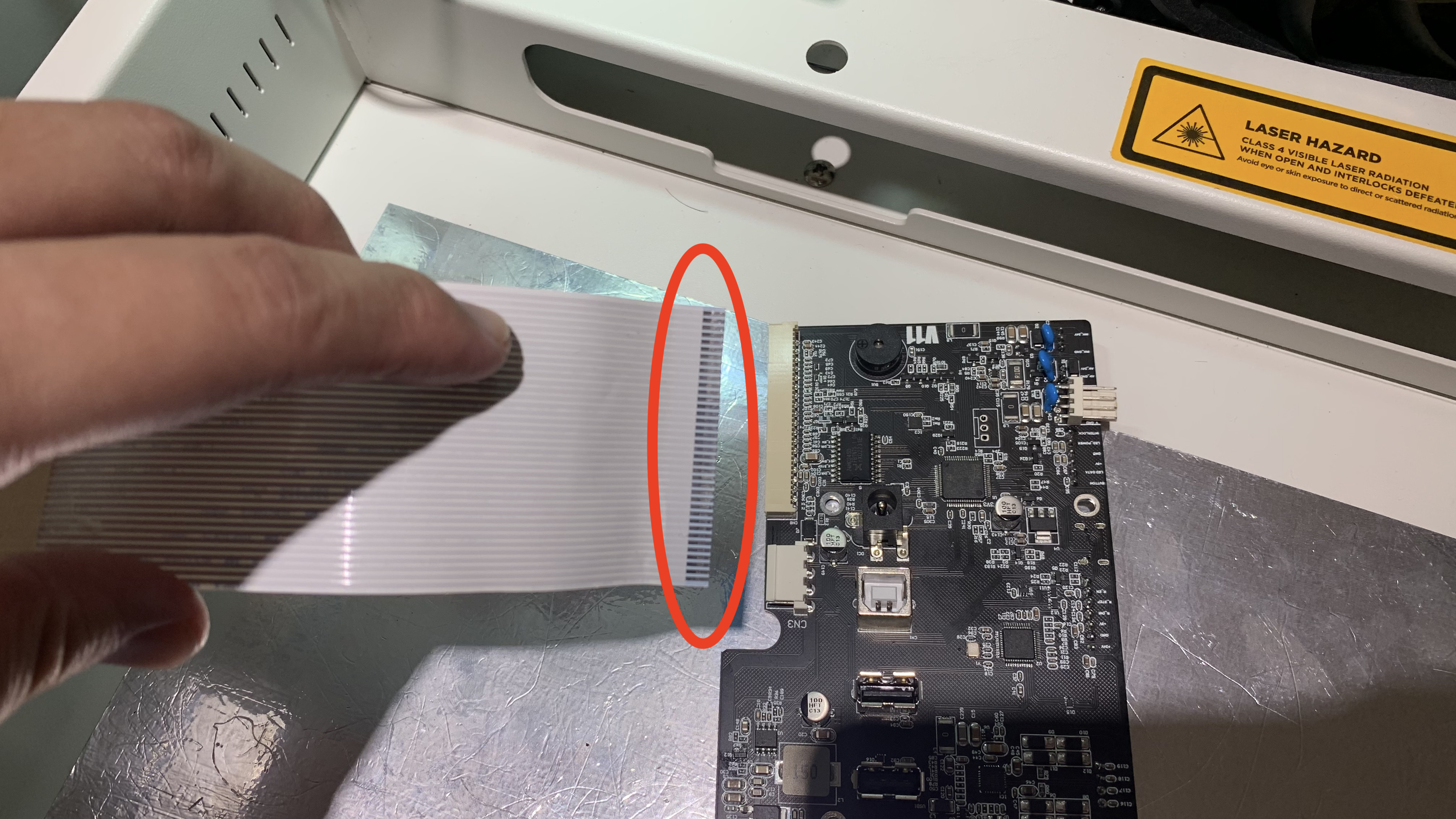

Passo 11 - Insira o cabo flat de 38 pinos na nova placa principal

Certifique-se de que os pinos de conexão estejam voltados para cima.

Passo 12 - Insira os cabos e recoloque a placa principal

Atenção: não dobre nenhum cabo.

Passo 13 - Aperte os parafusos na placa principal

Passo 14 - Insira todos os cabos, exceto o cabo da câmera e o cabo do motor

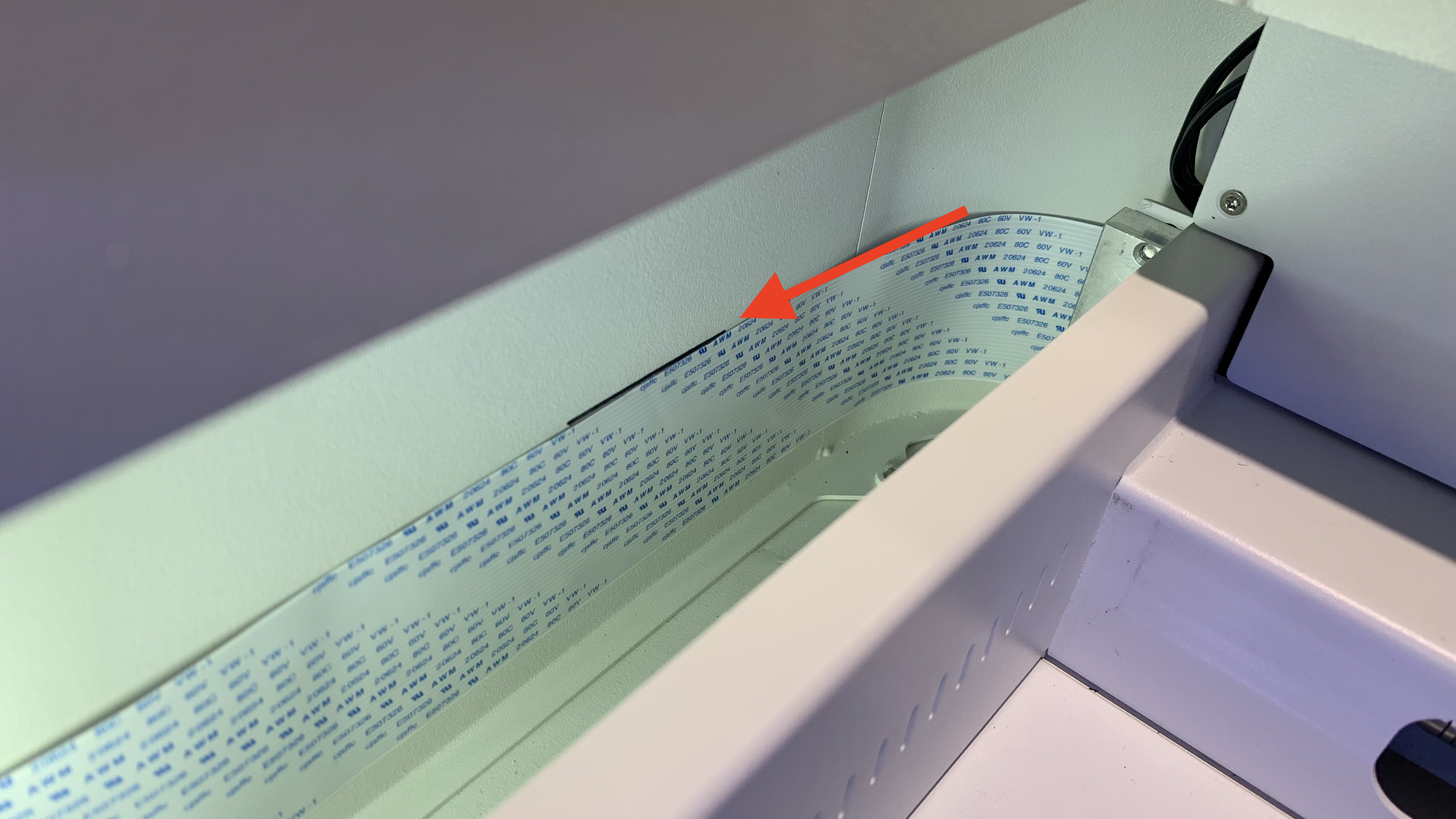

Passo 15 - Cole o cabo flat de 38 pinos

Alinhe a parte superior do cabo flat com a borda inferior da marcação e cole-o no lado esquerdo da placa, ao longo do canto superior esquerdo.

Passo 16 - Coloque a placa e a tampa da porta na parte superior

Deixe um espaço livre para permitir o acesso das suas mãos.

Passo 17 - Insira o cabo da câmera na placa principal

Observe que a superfície metálica do cabo da câmera deve ficar voltada para a placa principal.

A superfície metálica do cabo da câmera:

A superfície metálica deve ficar voltada para a placa principal:

Insira o cabo:

Trave o conector:

Passo 18 - Insira o cabo do motor

Passo 19 - Recoloque a placa e aperte os parafusos

Parafuso T8 x 8 unidades

Passo 20

Após concluir as etapas acima, a tampa da porta foi substituída com sucesso. No entanto, como as etapas envolveram a movimentação da tampa da porta e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera
