Ador - Substituição da Placa de Controle do Eixo Z

Itens necessários:

Preparação prévia:
Chave de fenda Phillips

Passo 1

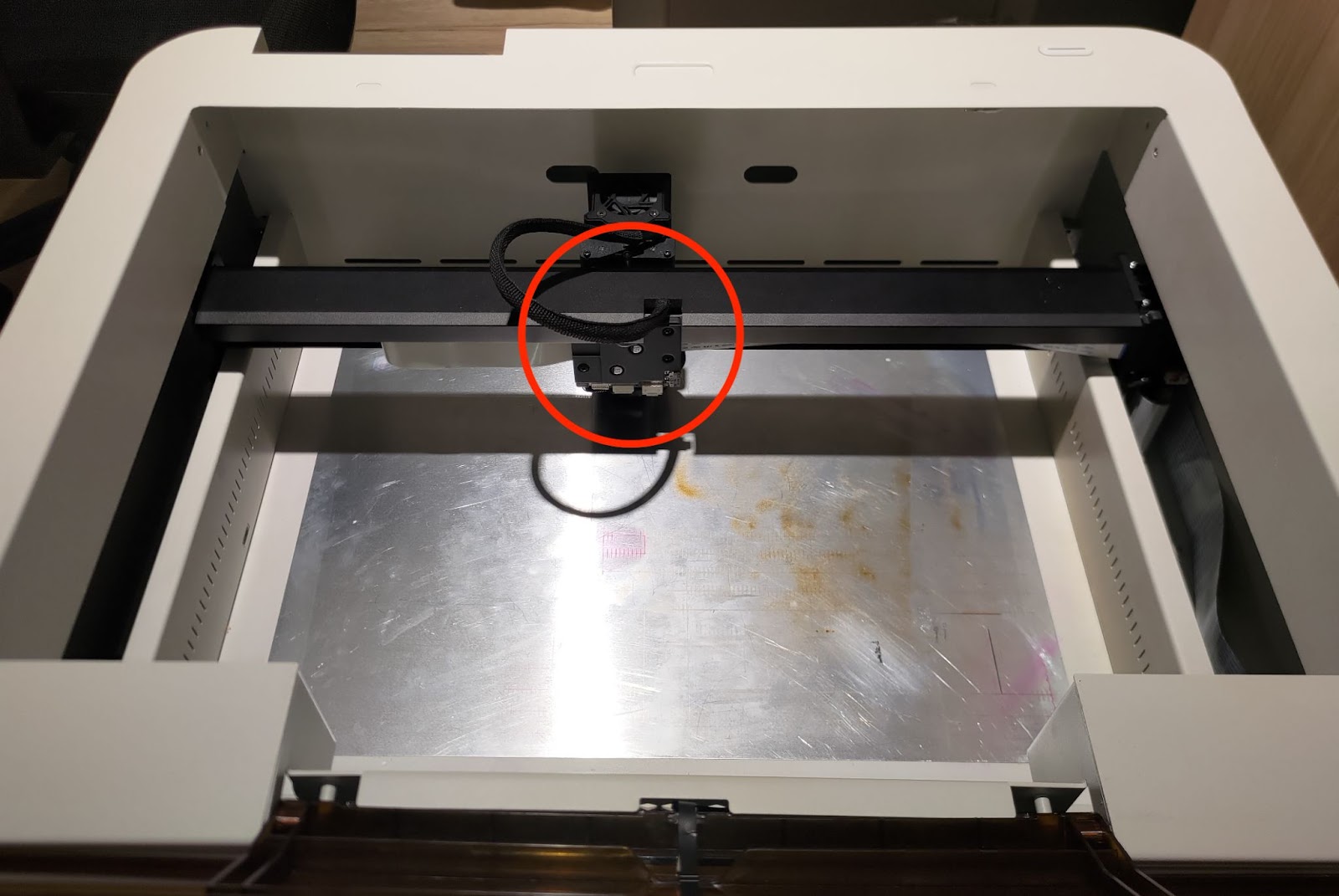

Localize a placa na parte traseira do adaptador do módulo.

Passo 2

Desconecte os três cabos indicados na imagem abaixo.

Passo 3

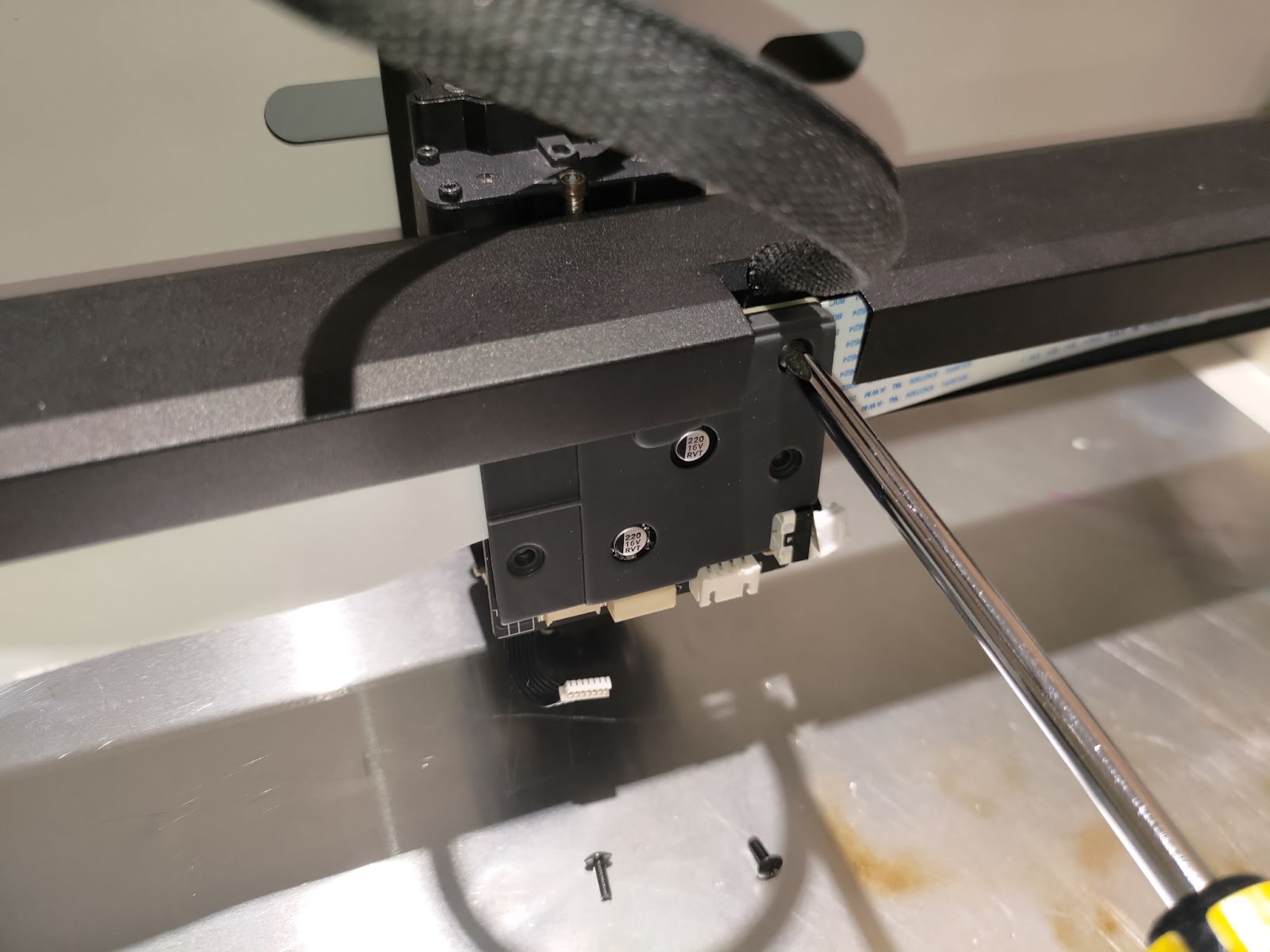

Remova os três parafusos com uma chave de fenda Phillips. Em seguida, a tampa preta poderá ser retirada.

Passo 4

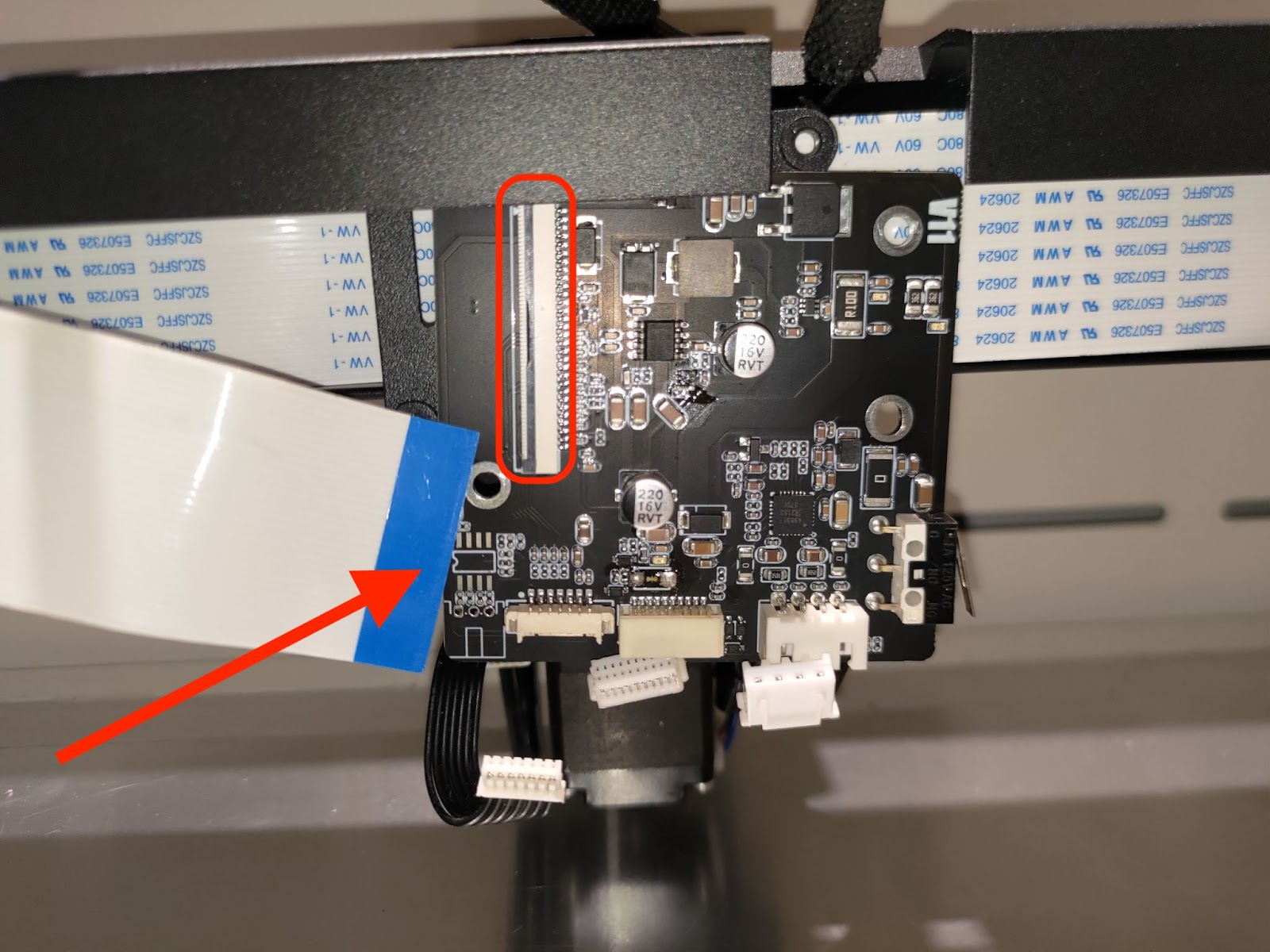

Remova este cabo abrindo o conector circulado e extraindo o cabo flat conforme indicado.

Passo 5

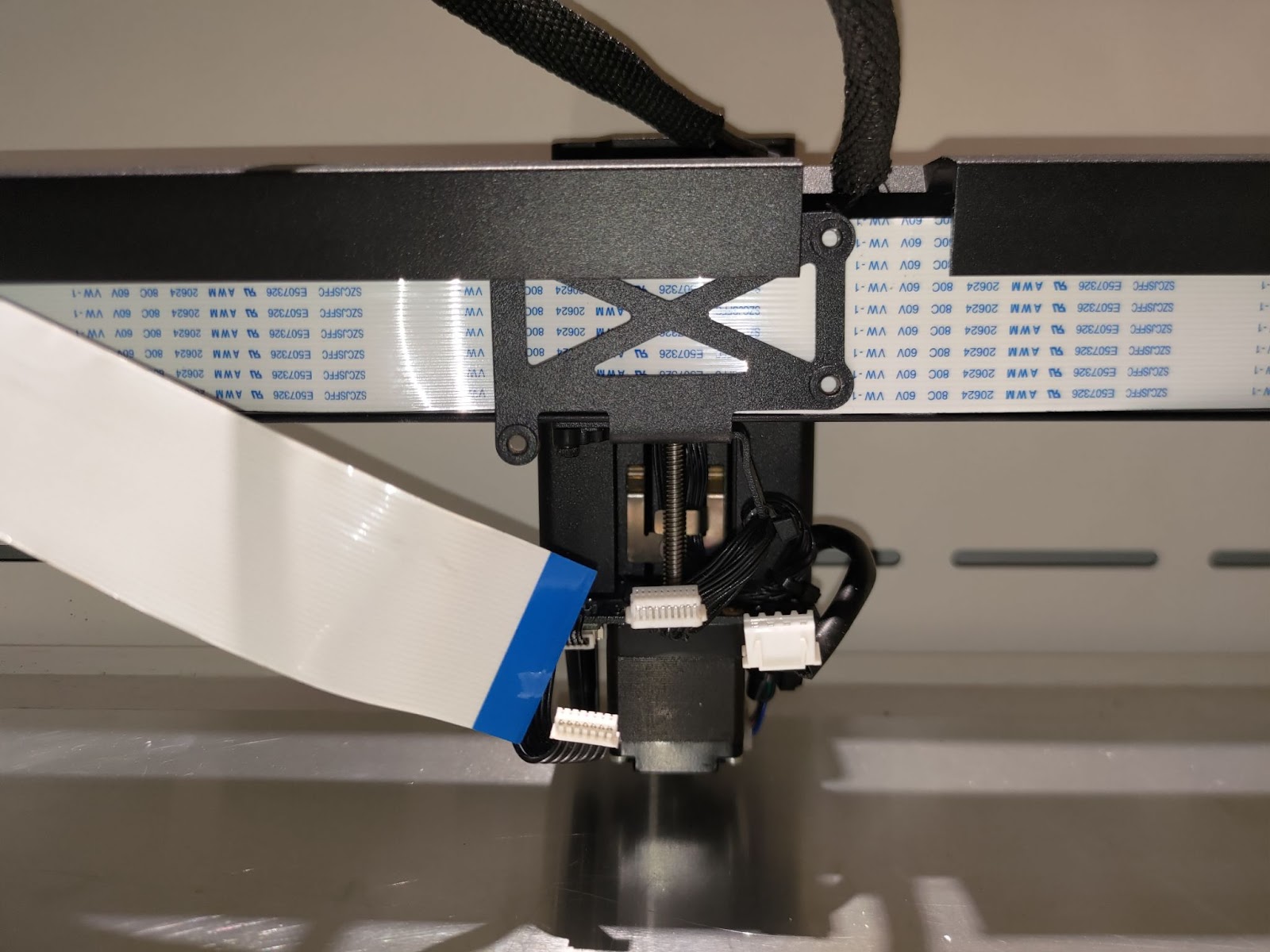

A placa antiga foi completamente removida.

Passo 6

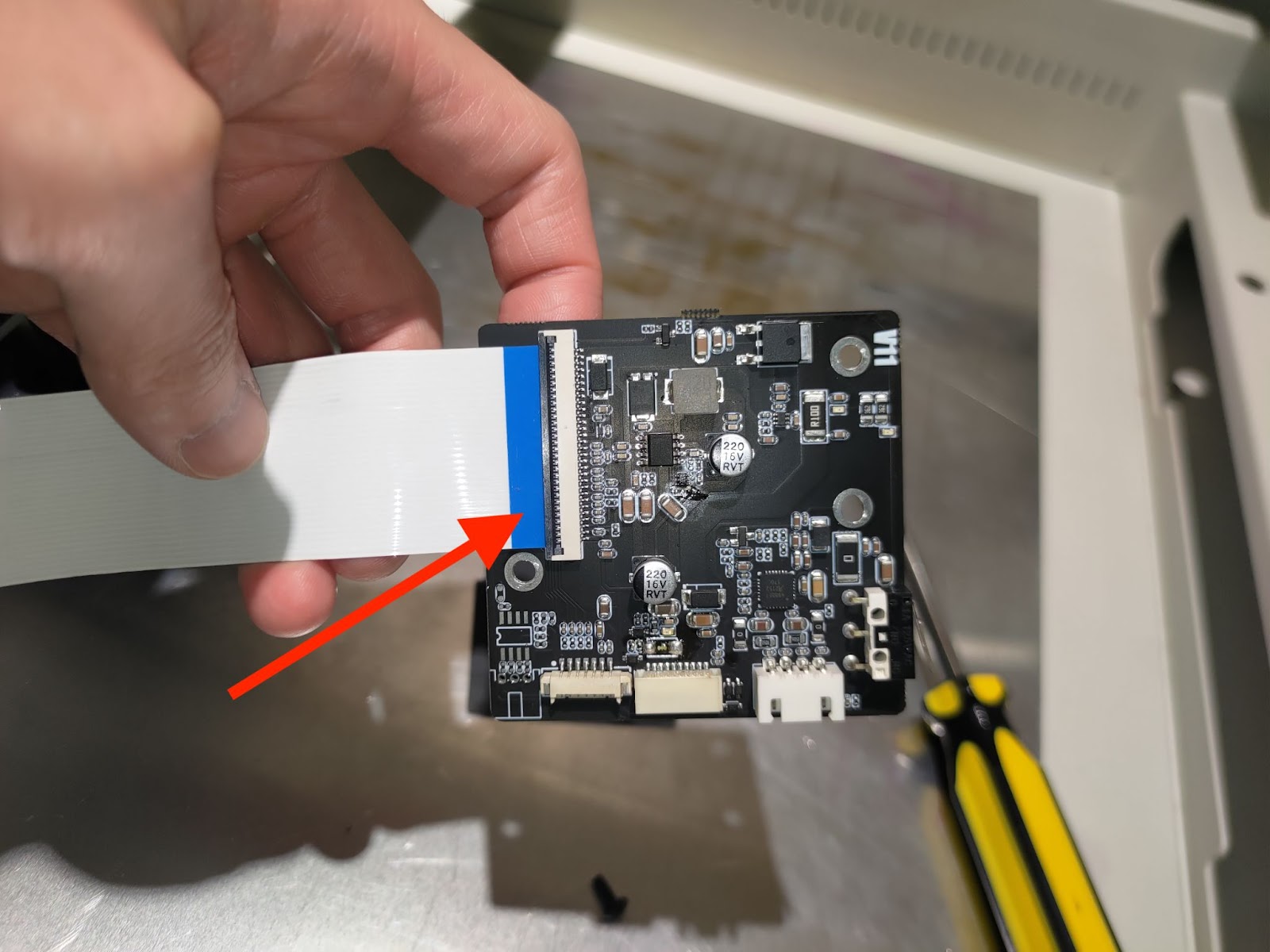

Conecte o cabo flat à nova placa.

Passo 7

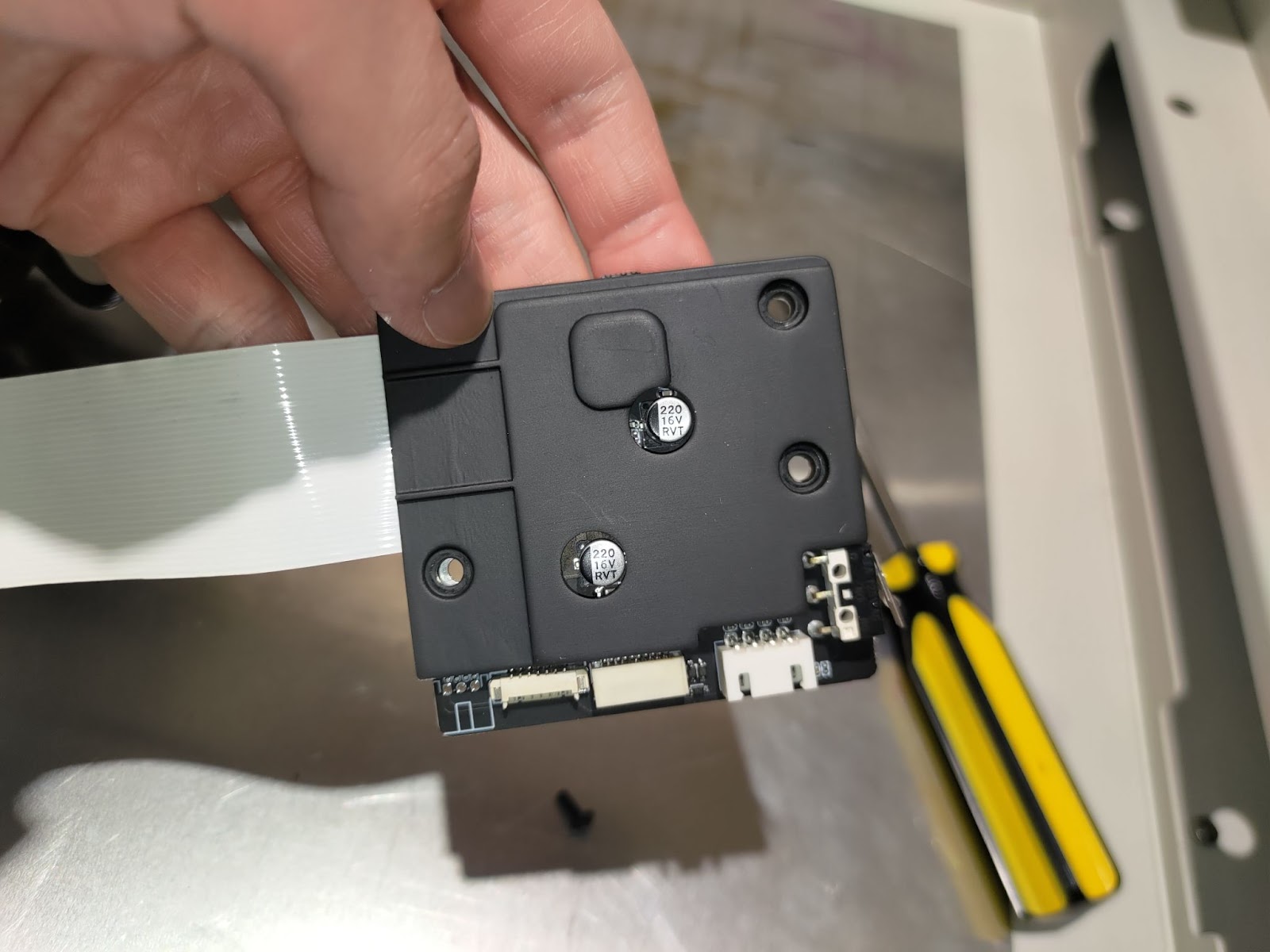

Posicione a tampa corretamente.

Passo 8

Recoloque os três parafusos, fixando a placa e a tampa.

Passo 9

Reconecte estes cabos.
