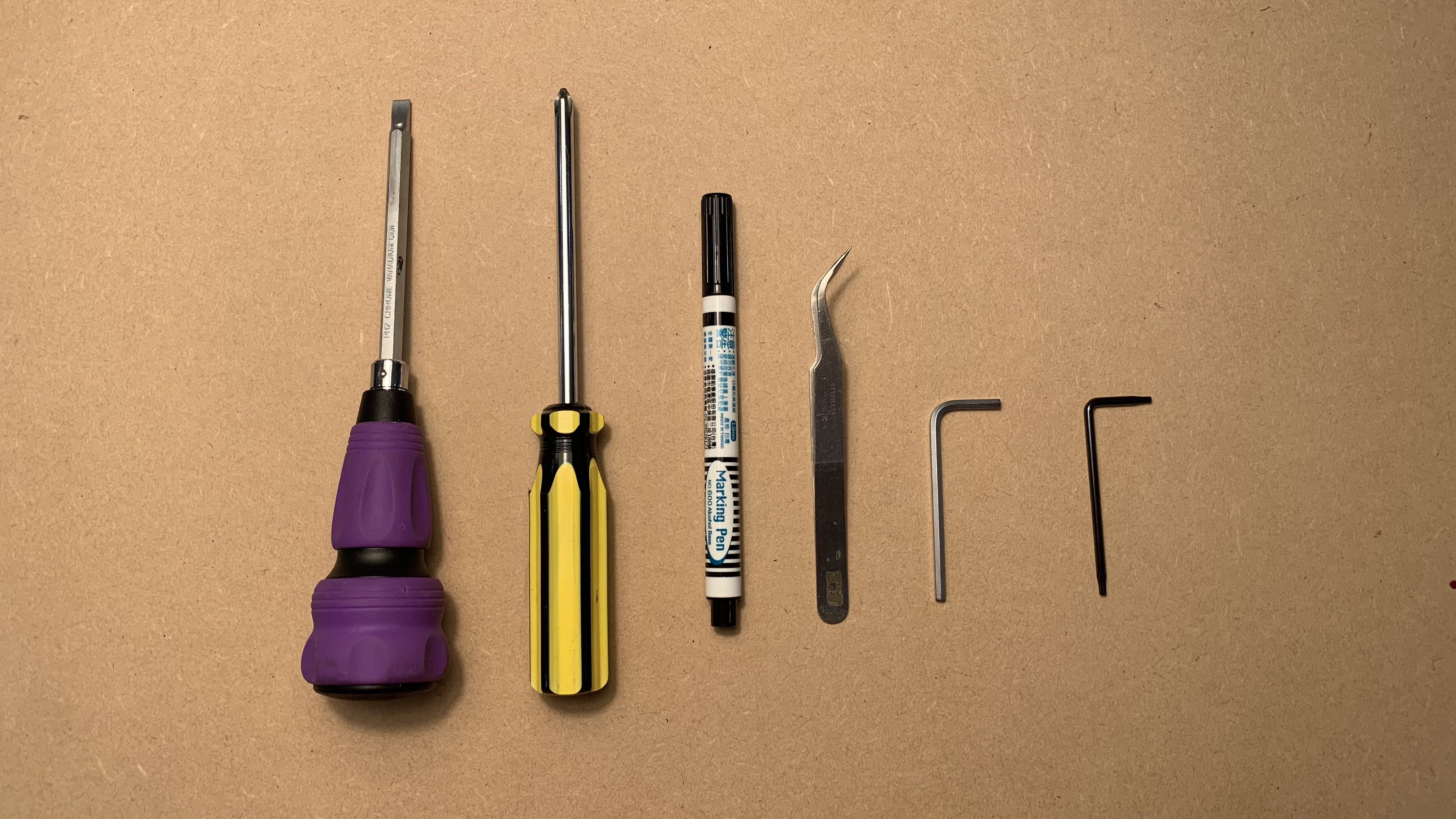

Ferramentas
| 1 |
Chave Torx T8 Chave de fenda |
| 2 |
Chave Allen de 3mm |
| 3 |
Chave Phillips |
| 4 | Caneta marcadora |
| 5 |
Espátula ou chave de fenda chata |
| 6 |
Pinça |
Passo 1
Desligue a máquina, desconecte o cabo de alimentação e vire-a.
Passo 2
Marque o pé de borracha e o parafuso próximos à porta USB.
O objetivo da marcação é identificar que o parafuso deste pé é mais curto que os outros e deve permanecer na mesma posição.
Passo 3
Desparafuse os parafusos da parte inferior.
(Parafuso T8 x 6 unidades e parafuso sextavado de 3mm x 4 unidades)
Passo 4
Vire a máquina e desparafuse os parafusos laterais (Parafuso T8 x 2 unidades)
Passo 5
Marque os orifícios dos parafusos em ambos os lados com uma caneta.
O objetivo é lembrar que os lados marcados ficarão voltados para a área de trabalho durante a montagem.
Passo 6
Deslize o suporte do módulo em direção ao ventilador até o fim.
Passo 7
Levante a estrutura superior com ambas as mãos e posicione-a sobre os pinos de apoio.
(Cuidado para não prender os fios nas estruturas.)
Exemplo da estrutura posicionada sobre os pinos de apoio:
Exemplo de vídeo da elevação (O vídeo foi gravado dentro da máquina):
Passo 8

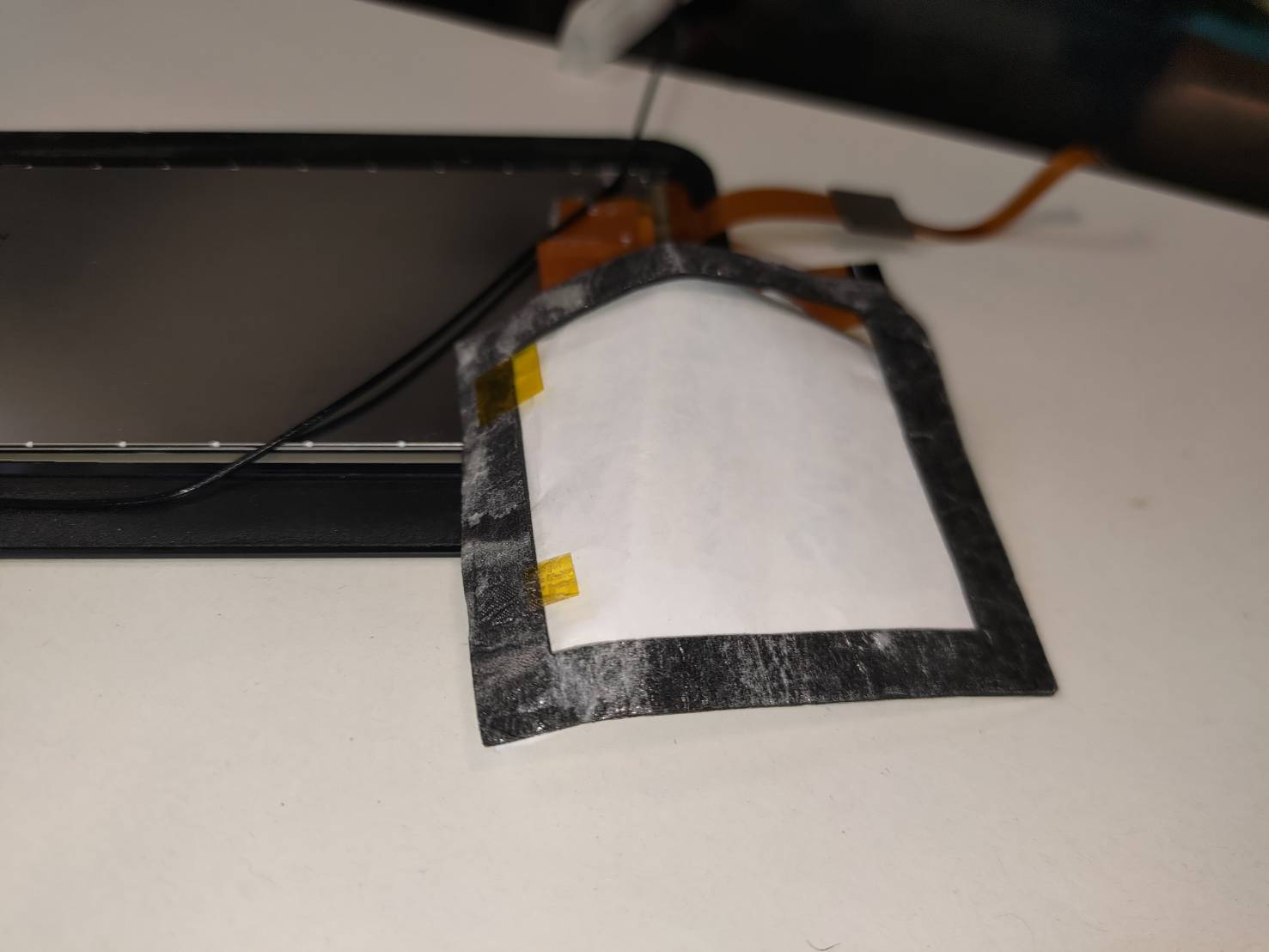

Dobre a fita de espuma 3M em direção à tela.
Passo 9
Identifique o cabo USB-C.
Isso é necessário porque o USB-C deve ser conectado na orientação correta. A marcação ajudará a identificar a direção original durante a montagem. (O lado marcado deve ficar voltado para a área de trabalho.)
Passo 10
Tire uma foto para registrar as posições originais de todos os cabos.
O objetivo é lembrar as posições dos cabos para reconectá-los corretamente posteriormente.
Etapa 11
Remova os cabos flat, o USB-C e a antena Wi-Fi.
Observe que os cabos flat possuem travas. Abra as travas para remover os cabos flat.
Localizações do USB-C e da antena Wi-Fi:
Tudo removido:
Etapa 12
Desparafuse estes parafusos Phillips para remover a placa RK.
Etapa 13

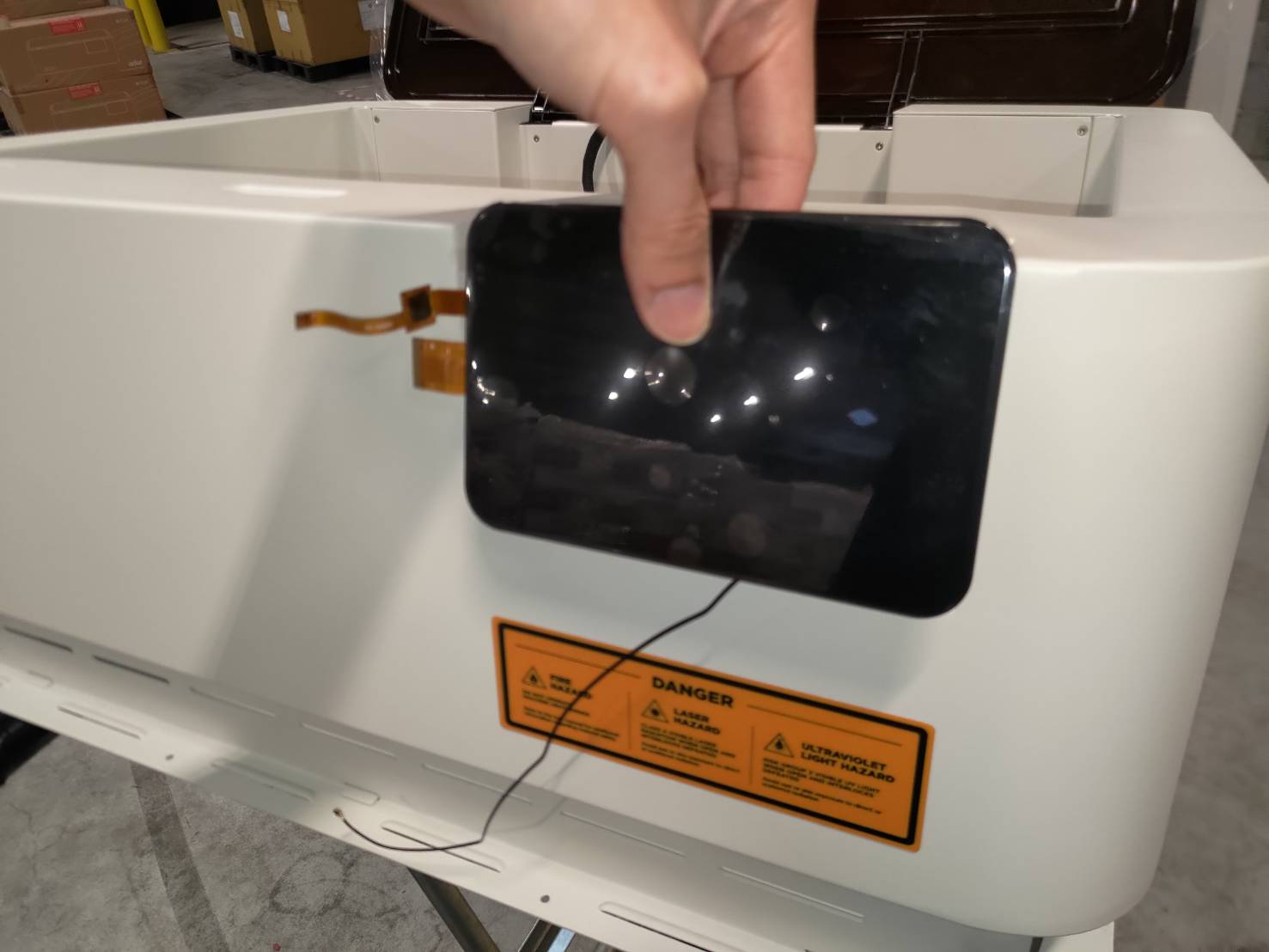

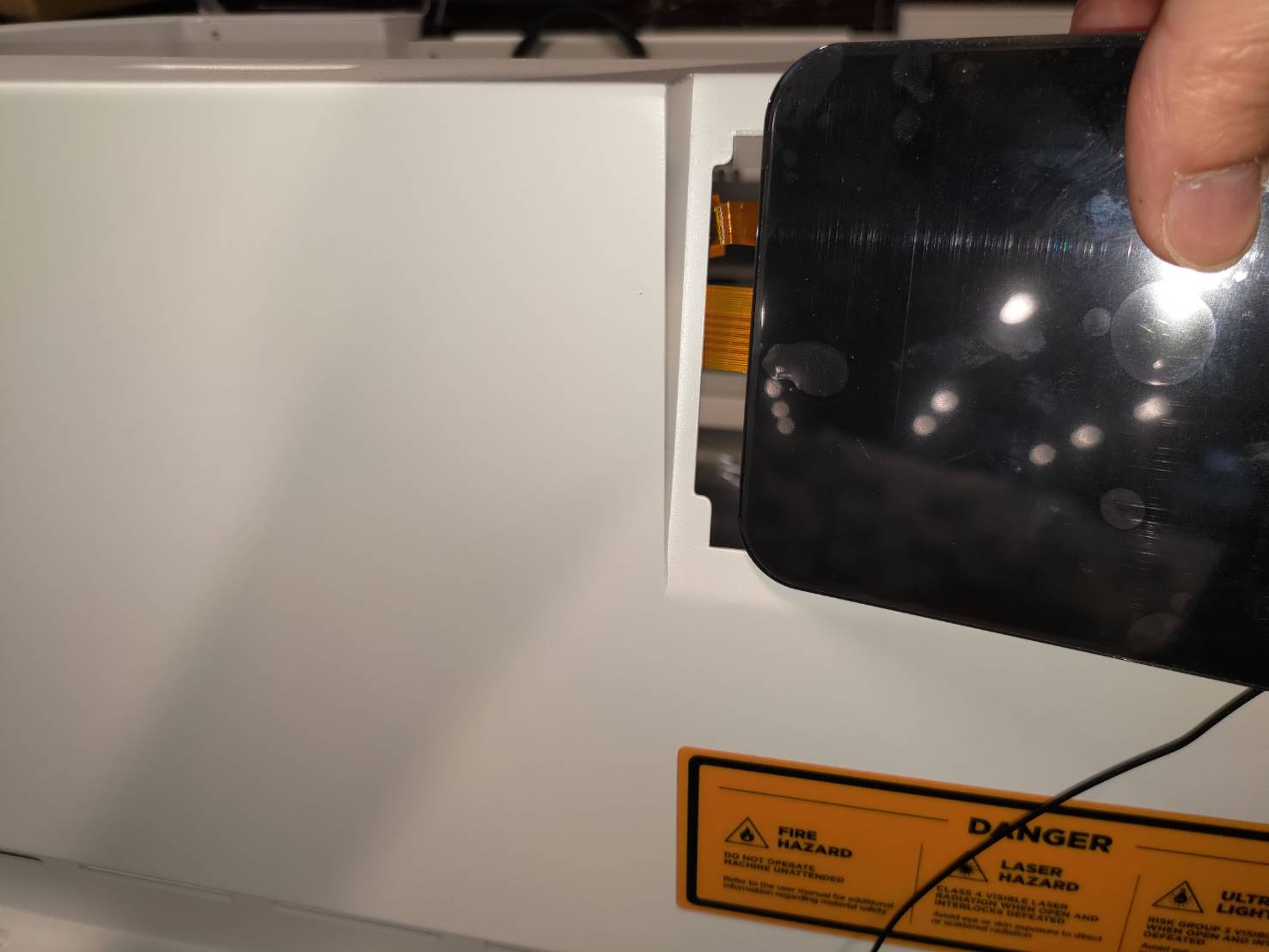

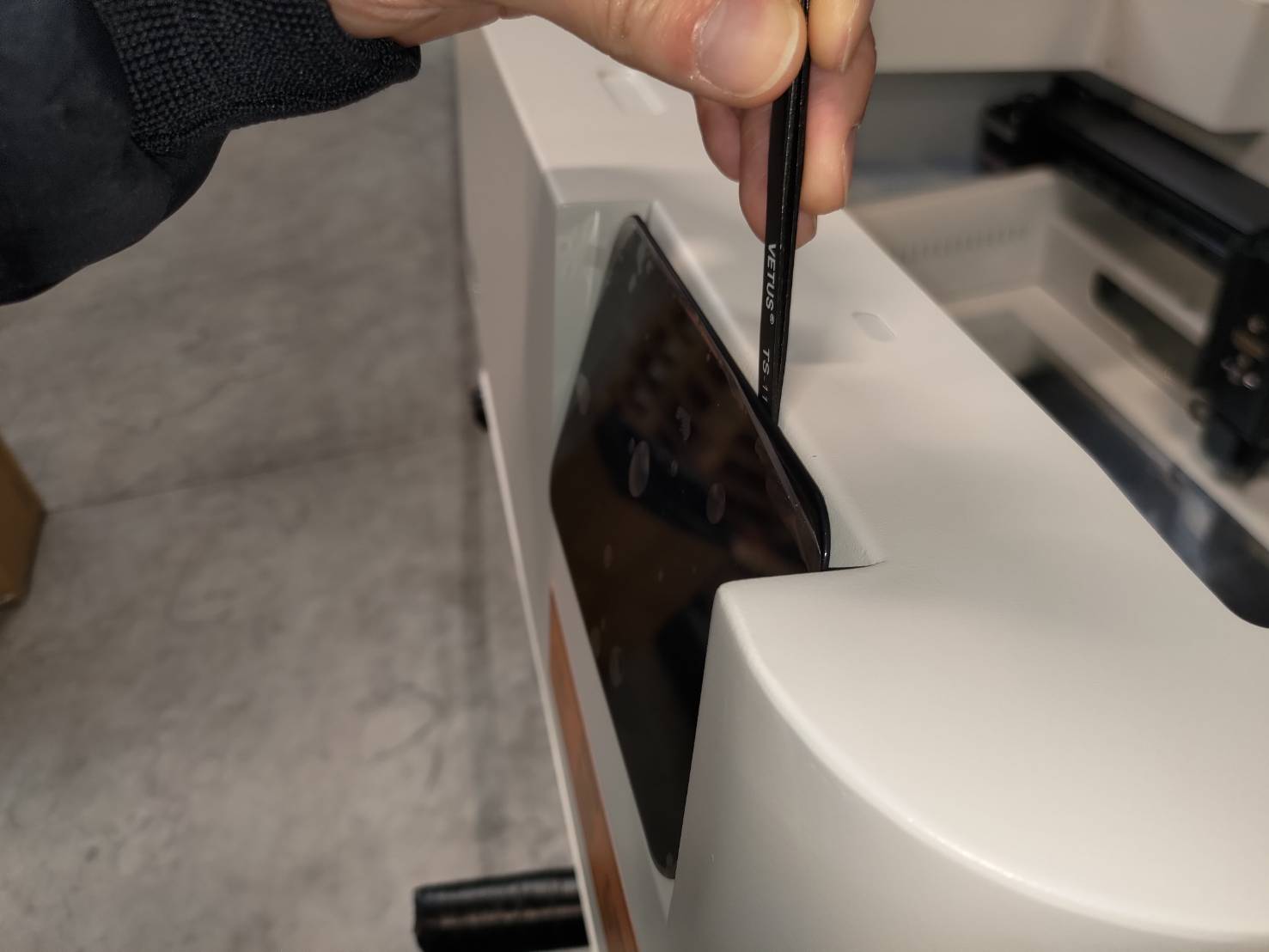

Use uma espátula ou chave de fenda para remover a tela.
Etapa 14

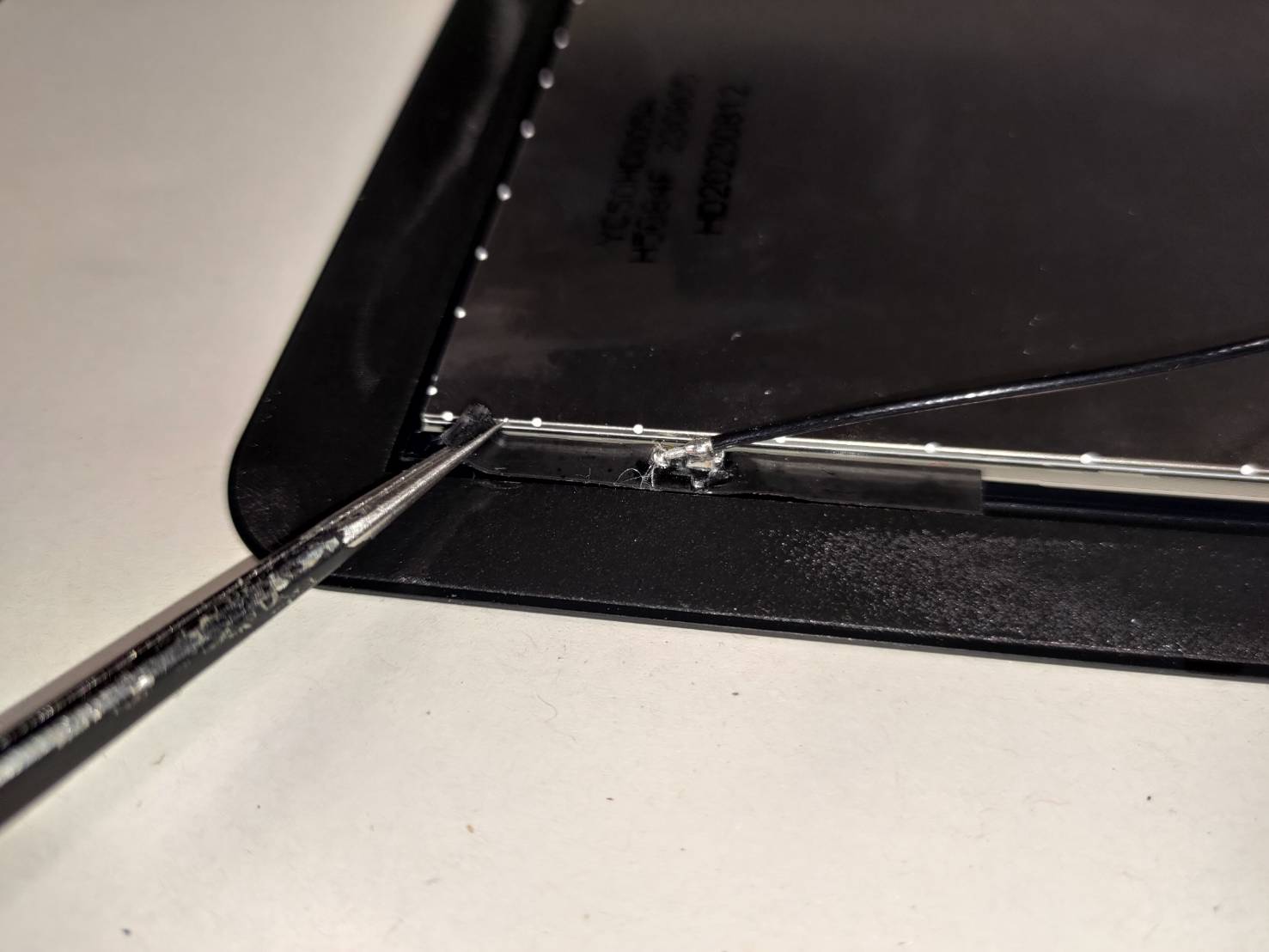

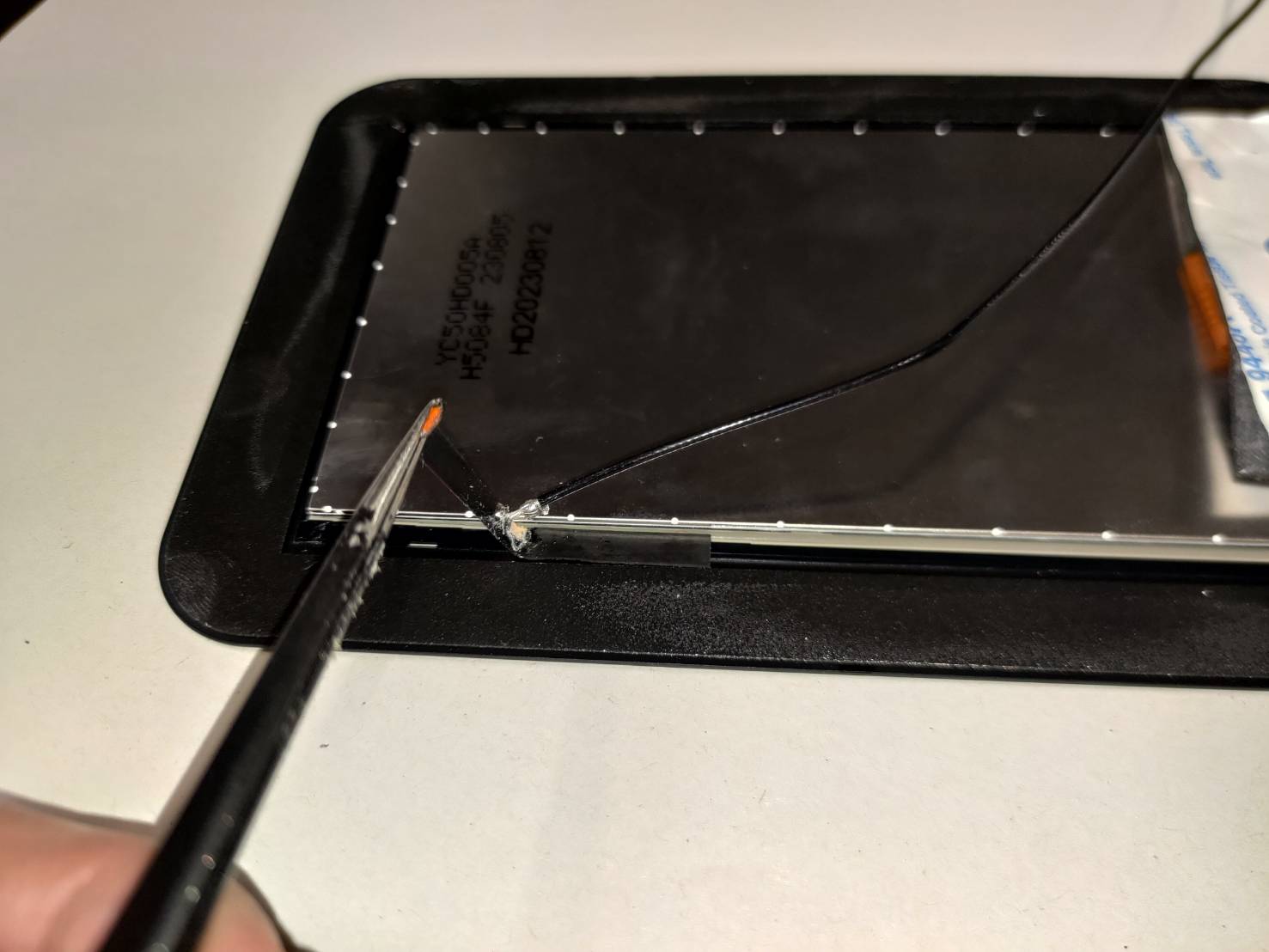

Use uma pinça para remover a antena Wi-Fi junto com sua fita adesiva da tela antiga e guarde-a para uso posterior.
Etapa 15

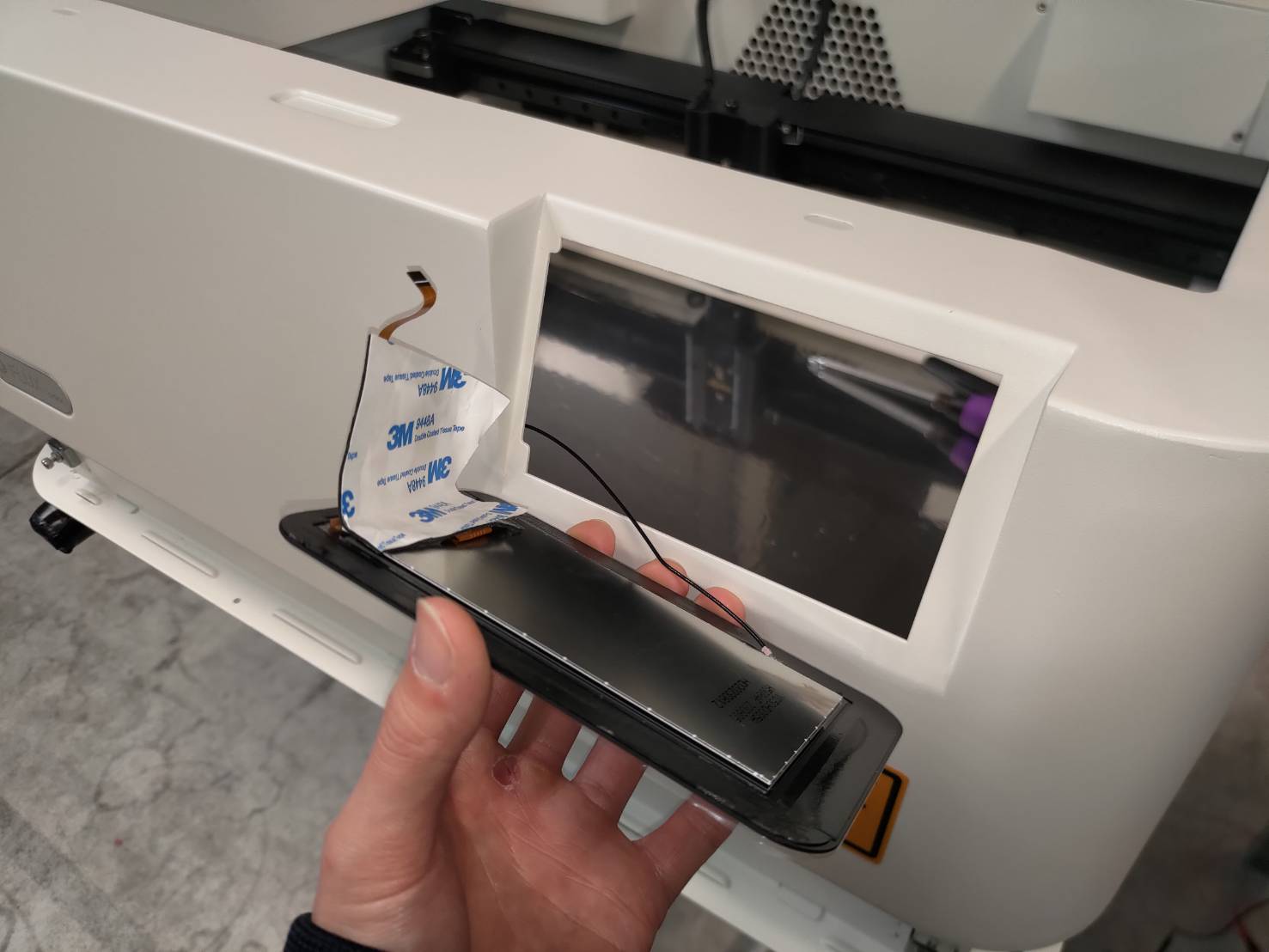

Remova a fita de espuma 3M e guarde-a para uso posterior
(Se a nova tela já vier com fita de espuma, pule esta etapa.)
Etapa 16

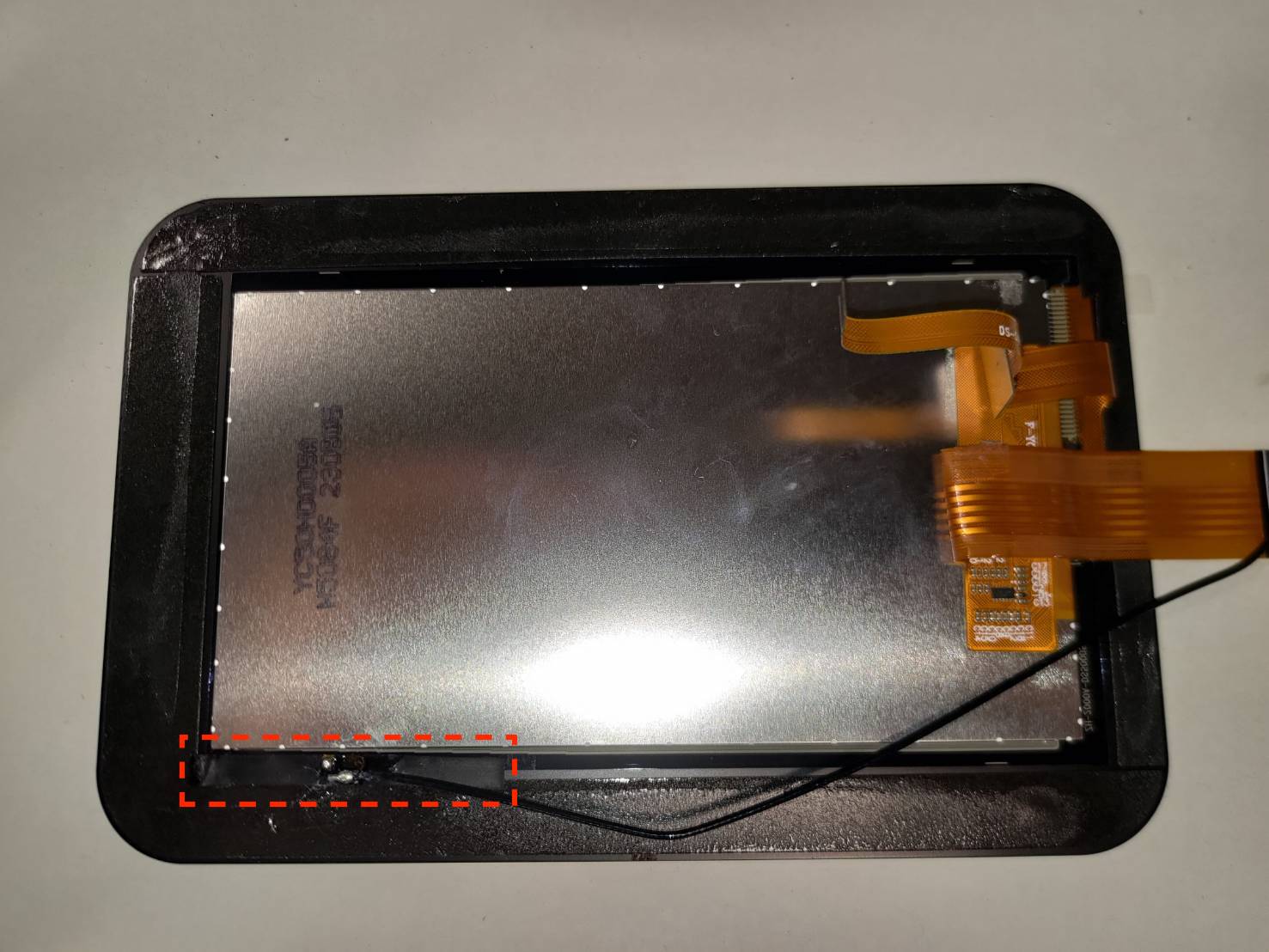

Posicione a antena Wi-Fi na nova tela, no canto inferior esquerdo.
Etapa 17
Remova a película protetora da nova tela. Coloque-a na moldura.
A direção é como na foto abaixo, e os cabos devem estar à esquerda (lado da placa RK).
Passo 18
Insira os cabos flat na nova placa RK.
Observe que os conectores na placa devem estar abertos para que os cabos sejam inseridos.
Passo 19
Recoloque os parafusos para fixar a nova placa RK.
Passo 20
Conecte o cabo USB-C e a antena Wi-Fi.
Observe que o cabo USB-C deve estar na direção original, conforme mostrado na foto tirada em Passo 10.
Passo 21
Recoloque a fita adesiva de espuma 3M no lugar.
Passo 22
Reposicione a estrutura superior.
Observe que os orifícios dos parafusos marcados devem estar voltados para a área de trabalho.
Restaurando a estrutura:
Passo 23
Ligue a máquina e teste a função de toque
(Cuidado para não pressionar o botão "Controle")
|
Passo 24
Aperte os parafusos laterais.
Passo 25
Desligue e vire a máquina. Aperte todos os parafusos na parte inferior.
Observe que o pé e o parafuso marcados devem estar posicionados próximos às portas USB.
Sugestão:
É recomendável não apertar completamente os parafusos no início, pois alguns podem estar desalinhados e não encaixar corretamente. Portanto, é aconselhável apertar todos os parafusos somente após todos estarem instalados.
Passo 26
Vire a máquina. Mova o suporte do módulo para verificar se ele se movimenta livremente.
|
|
Passo 27
-
Tente afrouxar o parafuso do pé de borracha próximo às portas USB e tente mover o suporte do módulo novamente.
