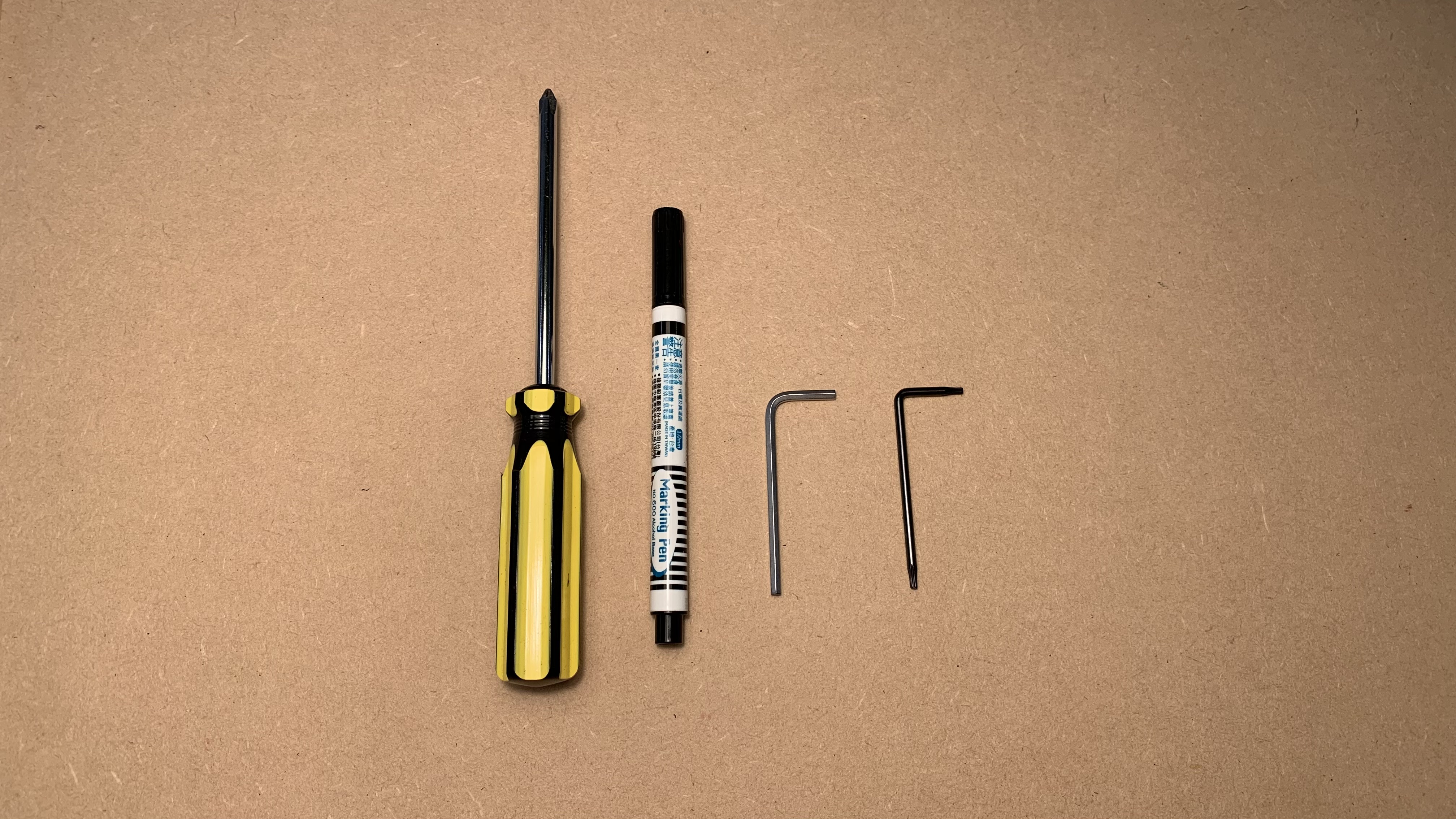

Ferramentas
| 1 |
Chave Torx T8 Chave de fenda |
| 2 |
Chave Allen de 3mm |
| 3 |
Chave Phillips |
| 4 | Caneta marcadora |
Etapa 0 - Faça o download dos dados do Ador
⚠︎ Se sua máquina não iniciar normalmente ou não se conectar ao computador, por favor entre em contato com o suporte ao cliente para obter os dados.
- Atualize o firmware para a versão 5.1.17 ou superior.
- Atualize o Beam Studio para a versão 2.3.1 ou superior.
- Selecione "Máquina → Nome da Máquina → Dados de Calibração da Câmera → Baixar Dados."
O arquivo baixado estará no formato .zip e será nomeado com o nome da sua máquina.
Por exemplo, Ador (Timothy).zip.
Passo 1
Desligue a máquina, remova o cabo de alimentação e vire-a.
Passo 2
Marque o pé de borracha e o parafuso próximos à porta USB.
O objetivo da marcação é identificar que o parafuso deste pé é mais curto que os outros e deve permanecer na mesma posição.
Passo 3
Remova os parafusos da parte inferior.
(6 parafusos T8 e 4 parafusos sextavados de 3mm)
Passo 4
Vire a máquina e remova os parafusos laterais (2 parafusos T8)
Passo 5
Marque os orifícios dos parafusos em ambos os lados com a caneta.
O objetivo é lembrar que os lados marcados ficarão voltados para a área de trabalho durante a montagem.
Passo 6
Mova o suporte do módulo em direção ao ventilador até o fim.
Passo 7
Levante a estrutura superior com ambas as mãos e coloque-a sobre os pinos de apoio.
(Cuidado para não prender os fios entre as estruturas.)
Exemplo da estrutura posicionada sobre os pinos de apoio:
Vídeo de exemplo de elevação (O vídeo foi gravado dentro da máquina):
Passo 8

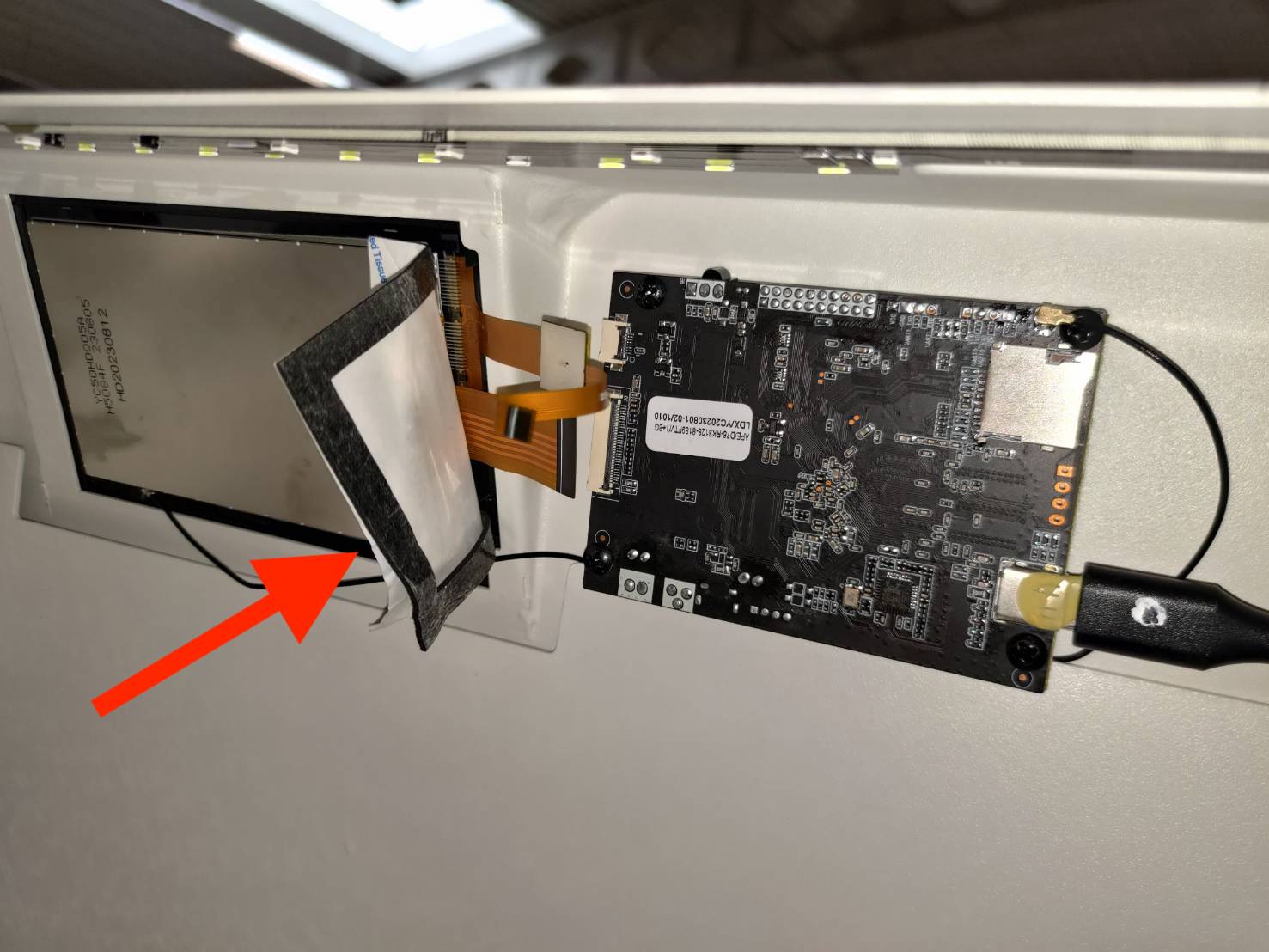

Dobre a fita de espuma 3M em direção à tela.
Passo 9

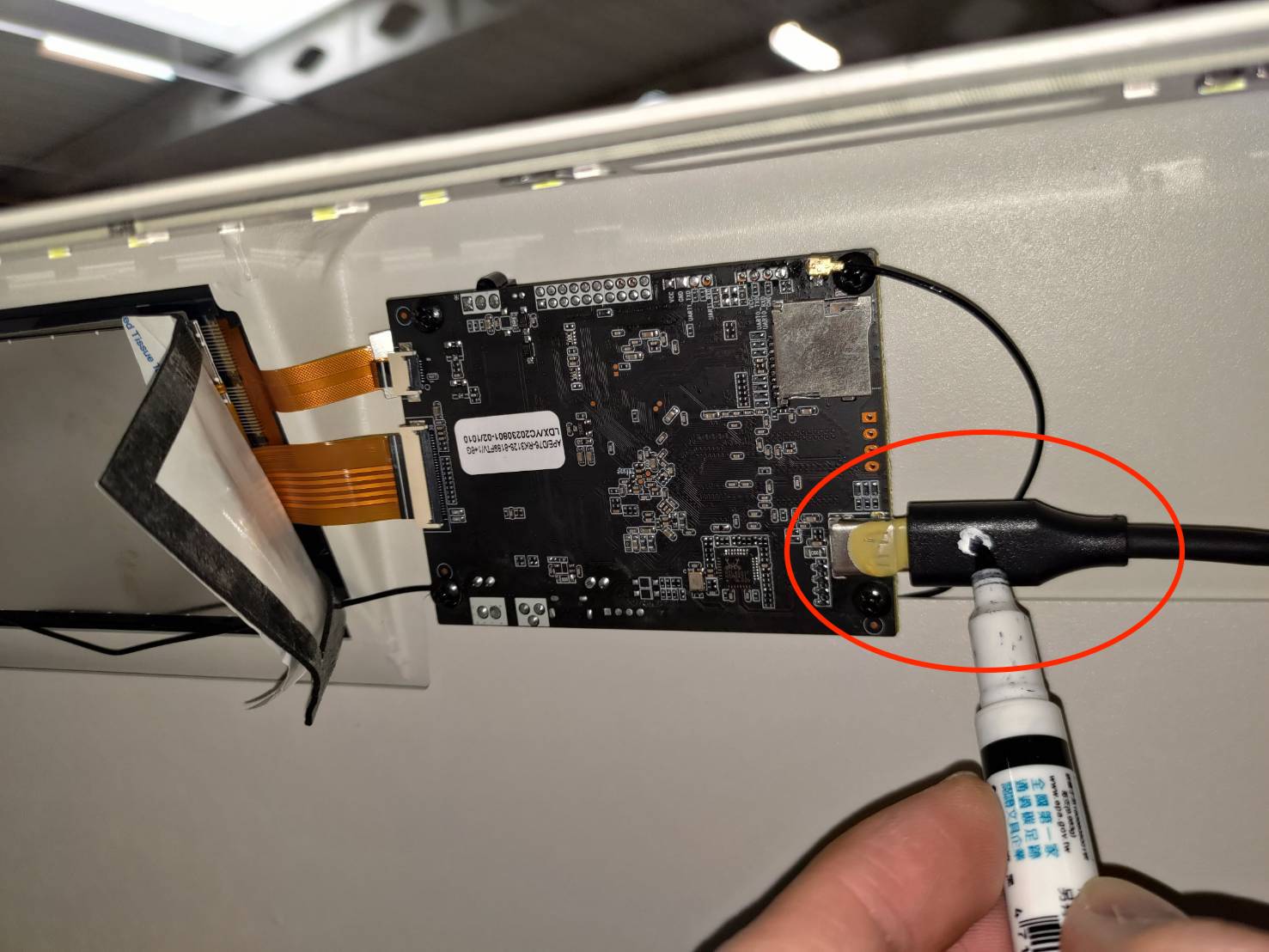

Identifique o cabo USB-C.
Isso é necessário porque o USB-C deve ser conectado na orientação correta. Ao marcá-lo, você saberá a direção original durante a montagem. (O lado marcado deve ficar voltado para a área de trabalho.)
Passo 10
Tire uma foto para registrar as posições originais de todos os cabos.
O objetivo é lembrar as posições dos cabos para reconectá-los corretamente.
Passo 11
Desconecte os cabos flat, o cabo USB-C e a antena Wi-Fi.

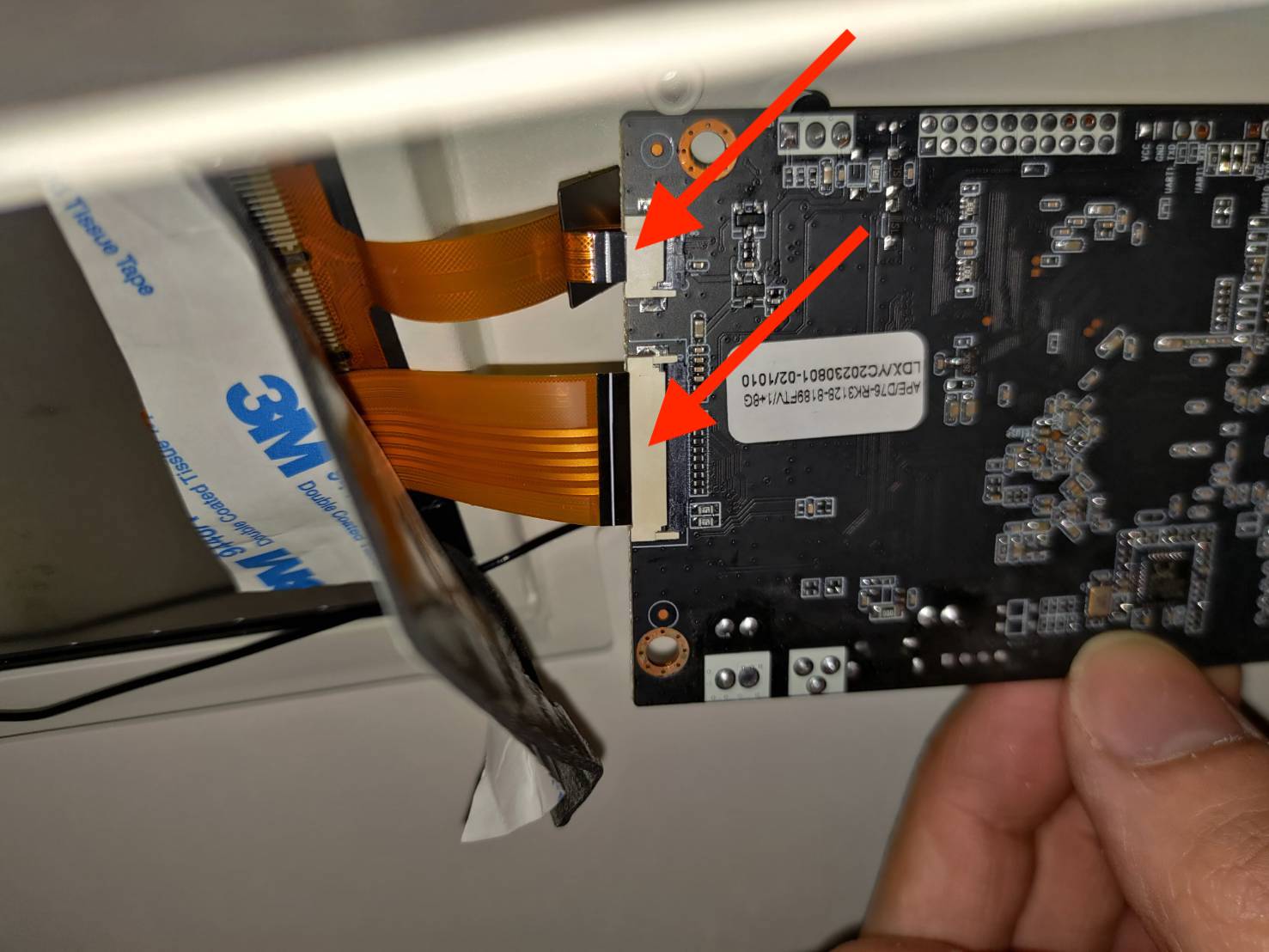

Observe que os cabos flat possuem travas. Abra as travas para remover os cabos flat.

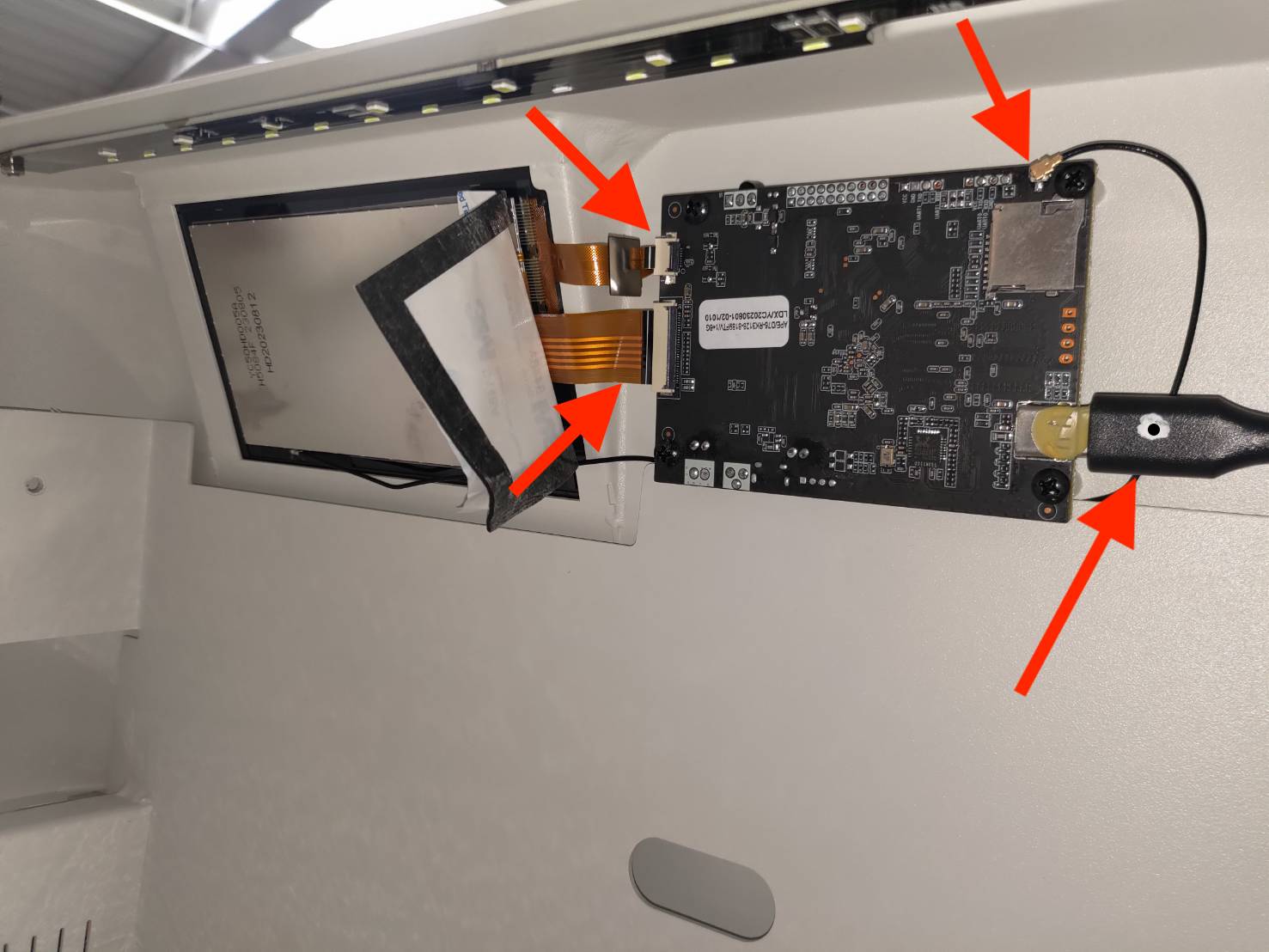

Localizações da porta USB-C e da antena Wi-Fi:
Tudo removido:
Passo 12

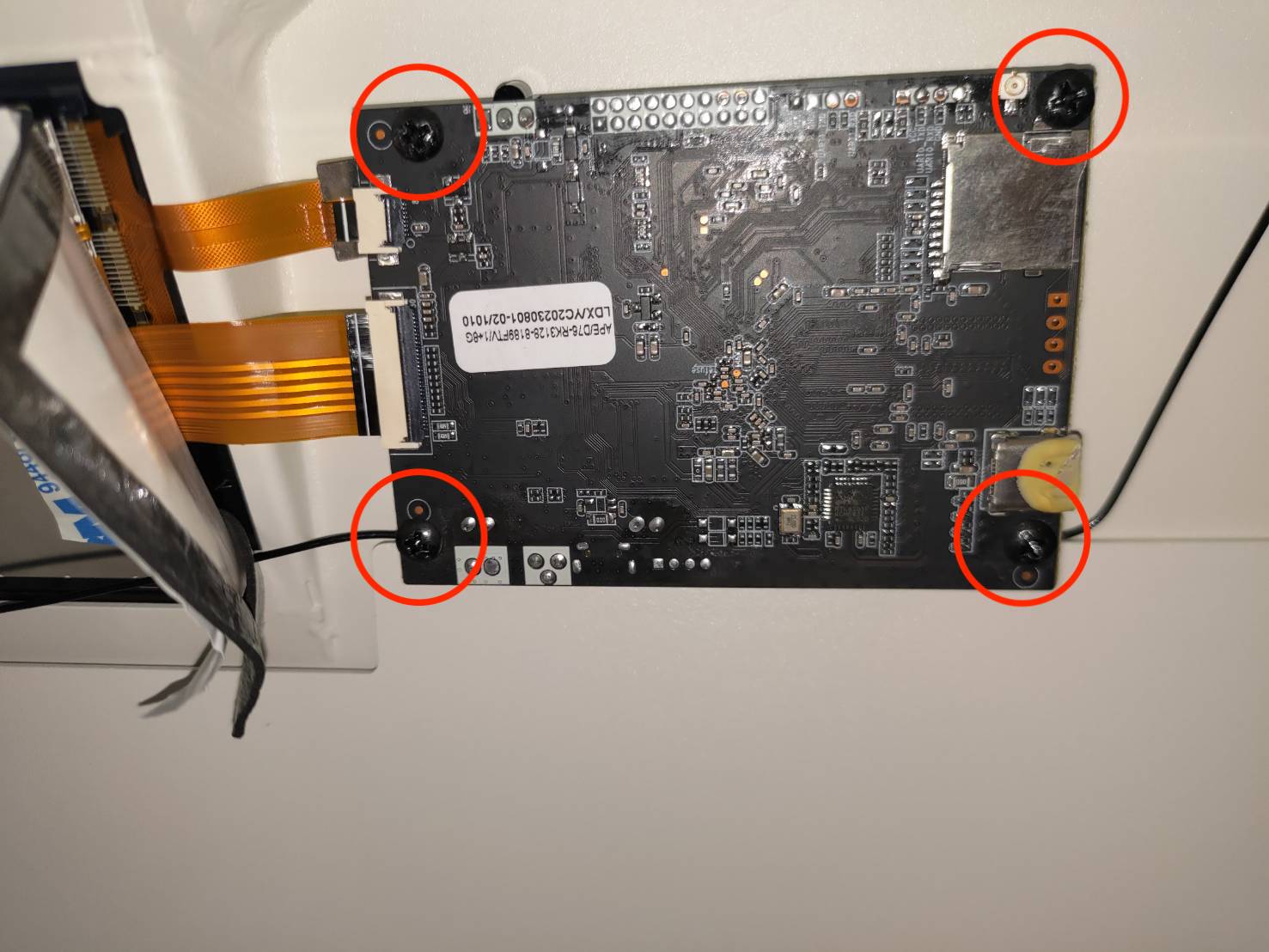

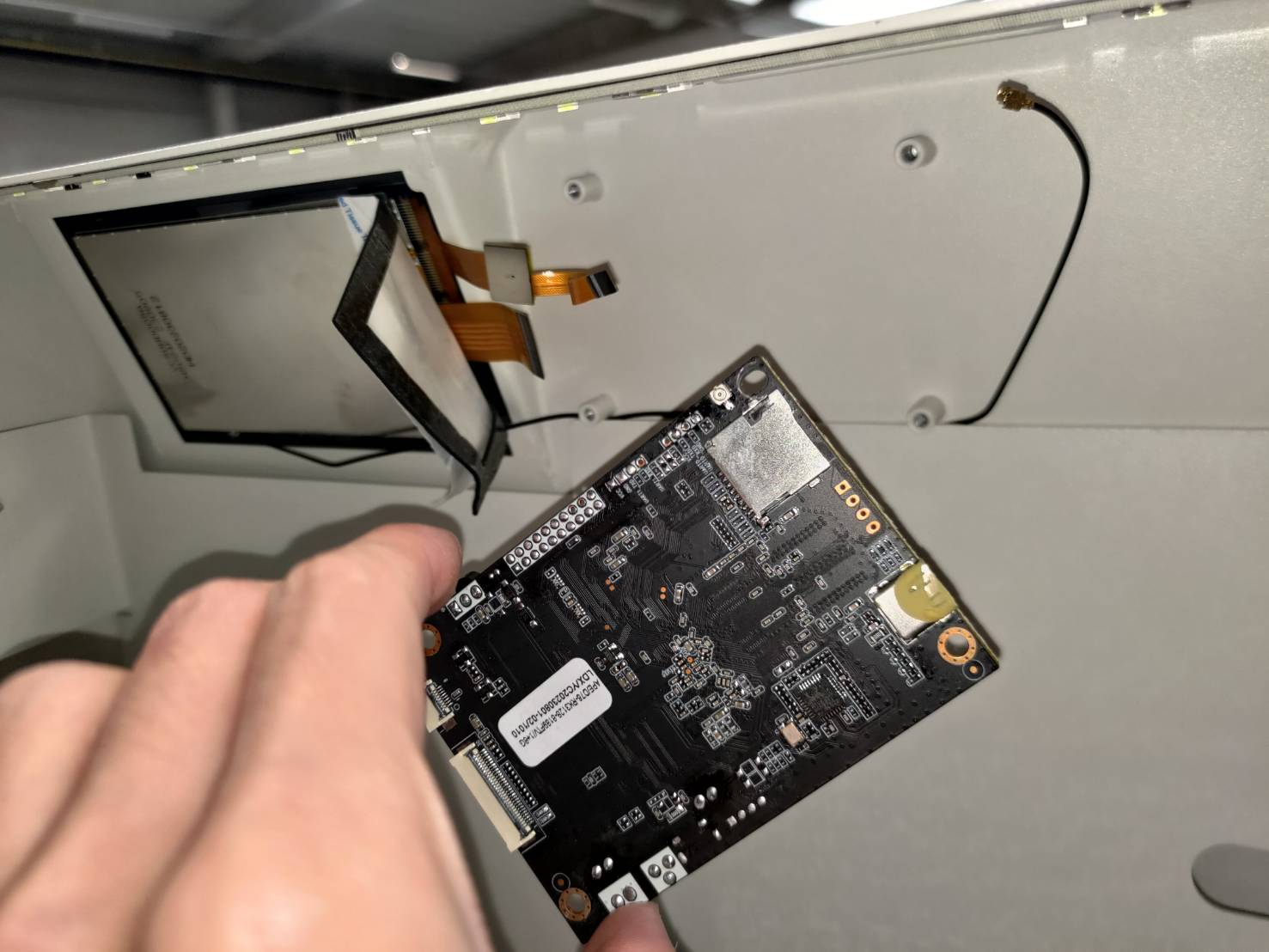

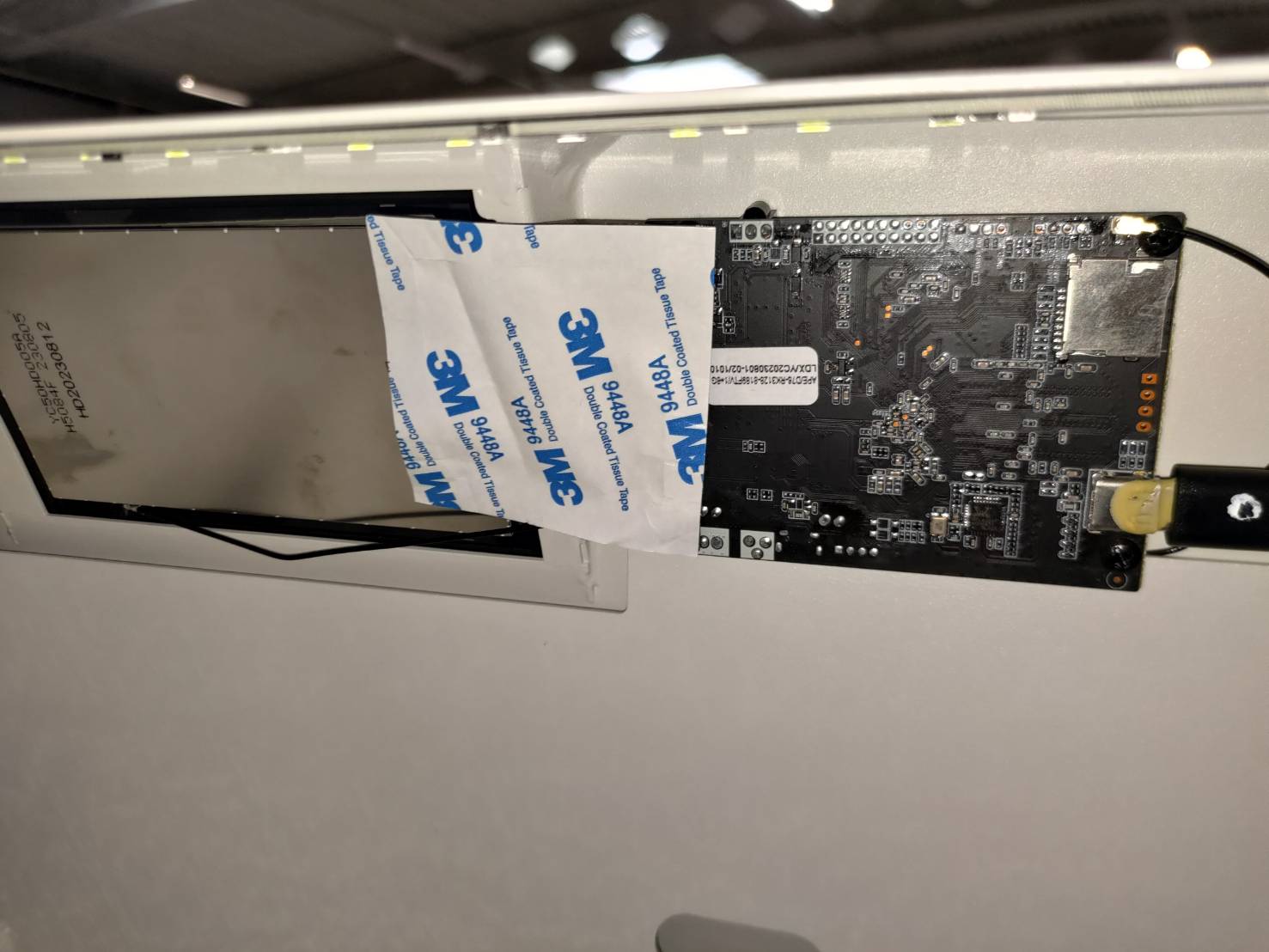

Desparafuse estes parafusos Phillips para remover a placa RK.
Passo 13

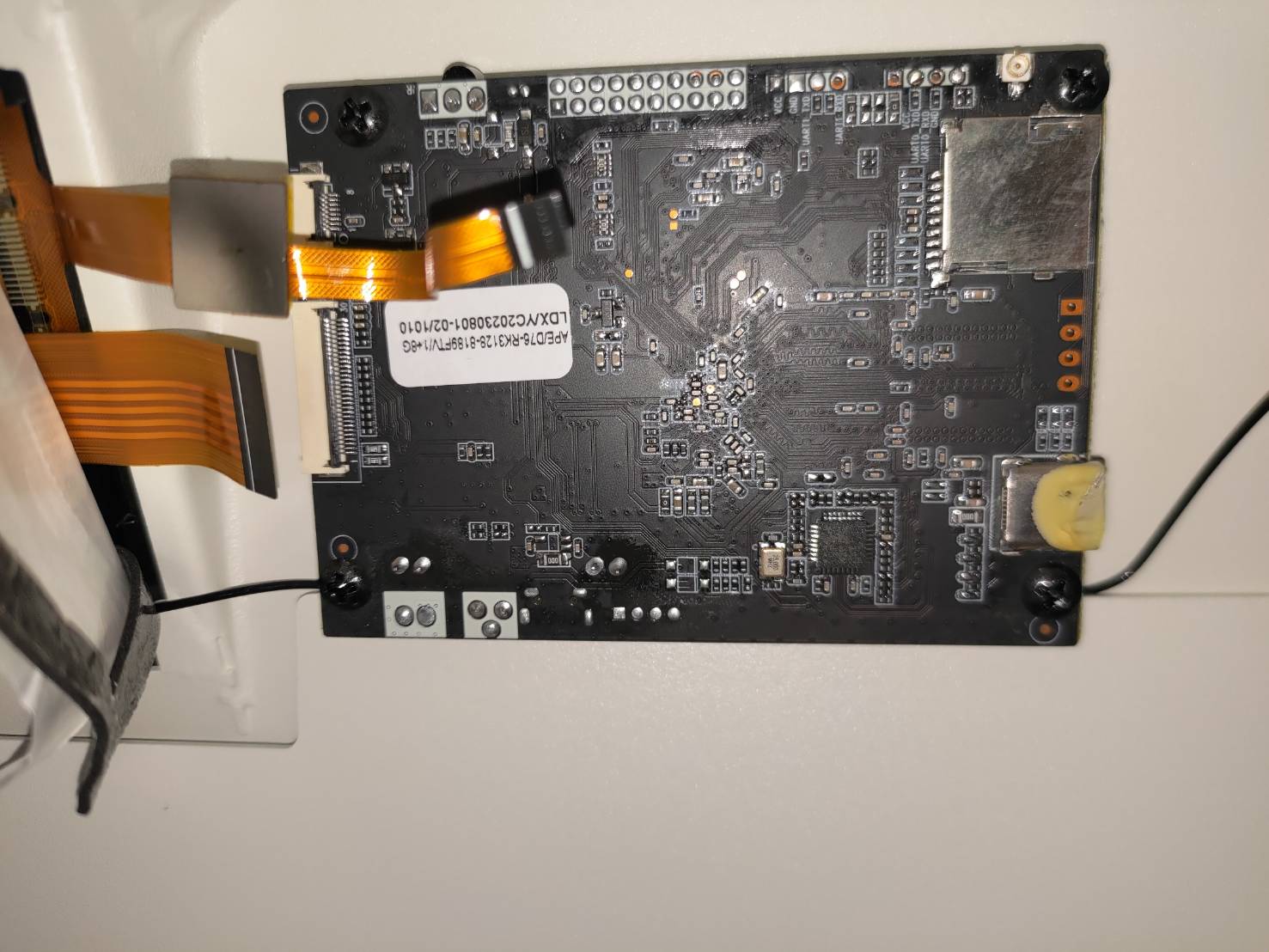

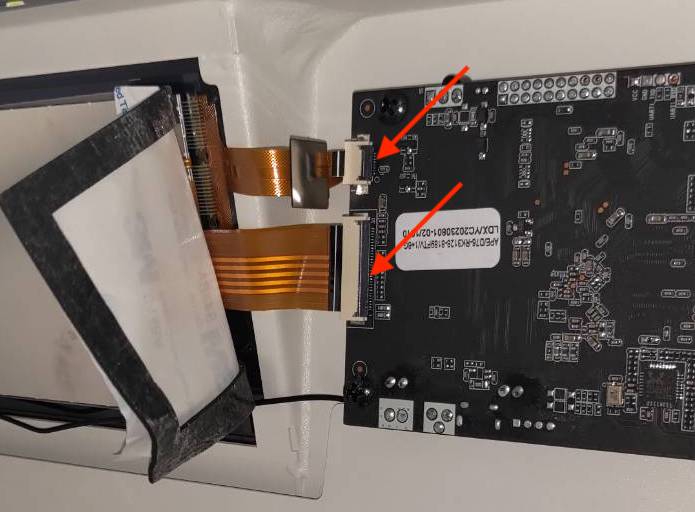

Insira os cabos flat na nova placa RK.

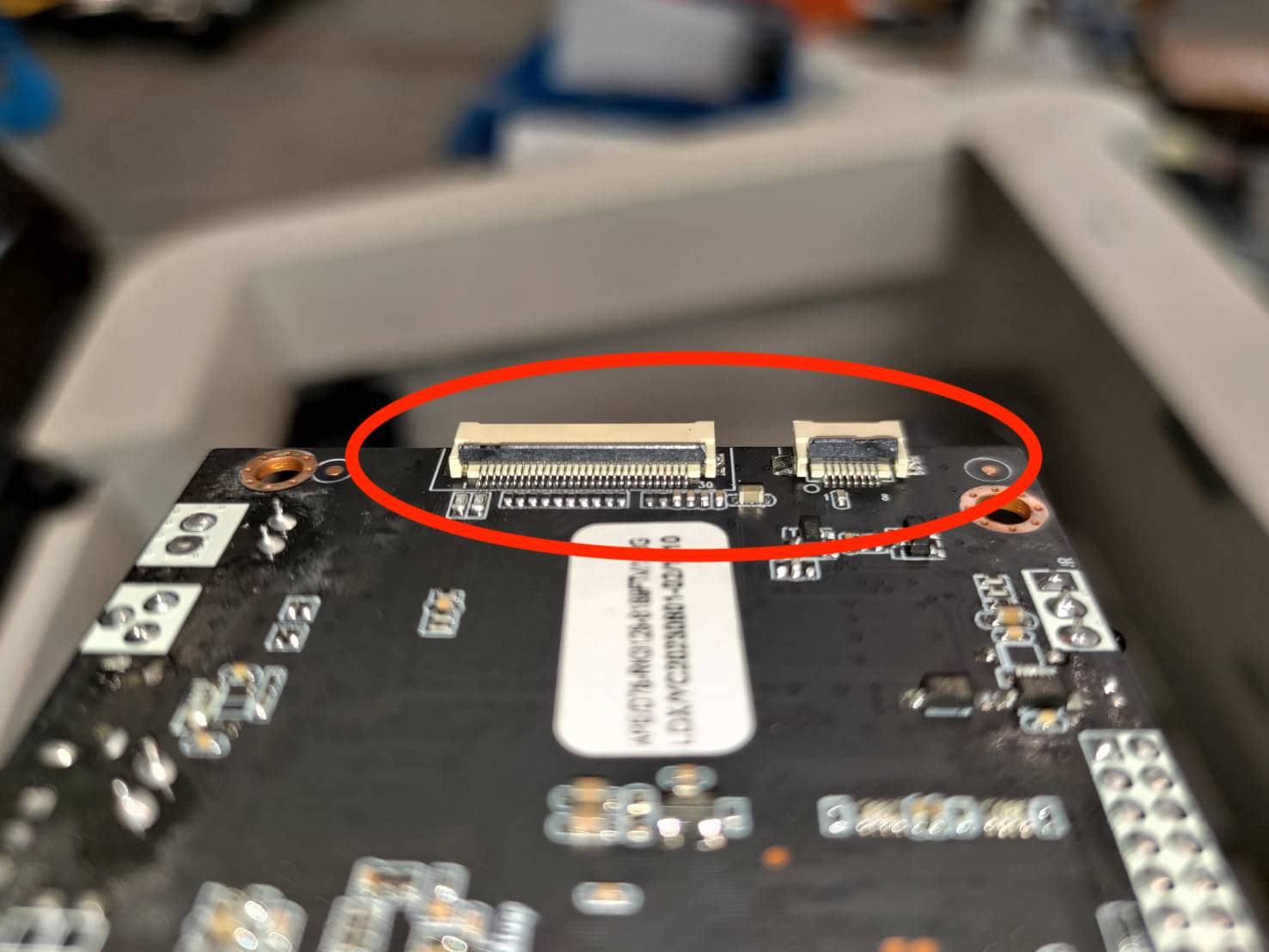

Observe que as travas na placa devem ser abertas para que os cabos sejam inseridos.
Passo 14
Recoloque os parafusos para fixar a nova placa RK.
Passo 15

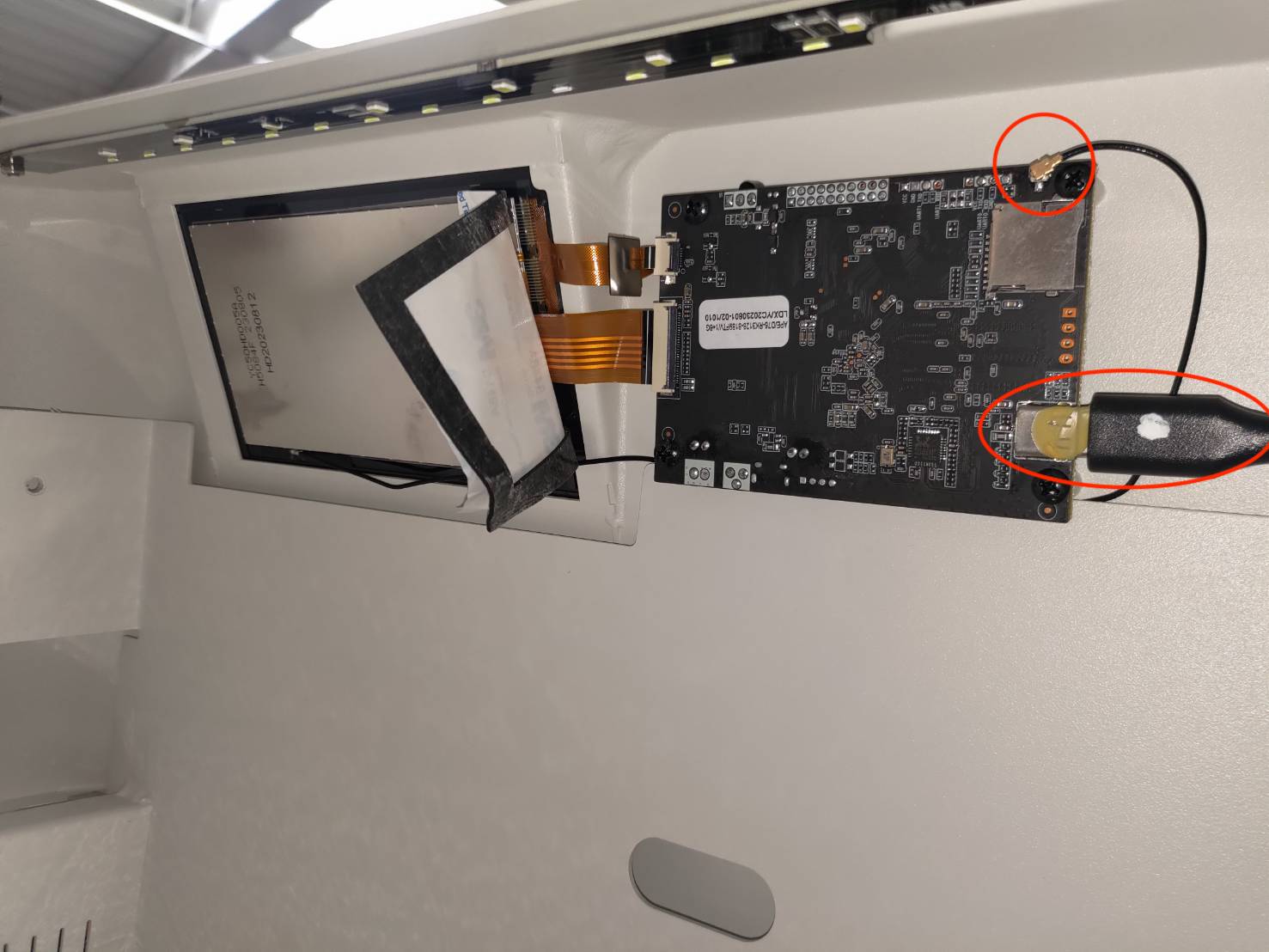

Conecte o cabo USB-C e a antena Wi-Fi.
Certifique-se de que o cabo USB-C esteja na orientação original, conforme mostrado na foto tirada no Passo 10.
Passo 16
Recoloque a fita de espuma 3M no lugar.
Passo 17
Reposicione a estrutura superior.
Certifique-se de que os furos dos parafusos marcados estejam voltados para a área de trabalho.
Restaurando a estrutura:
Passo 18

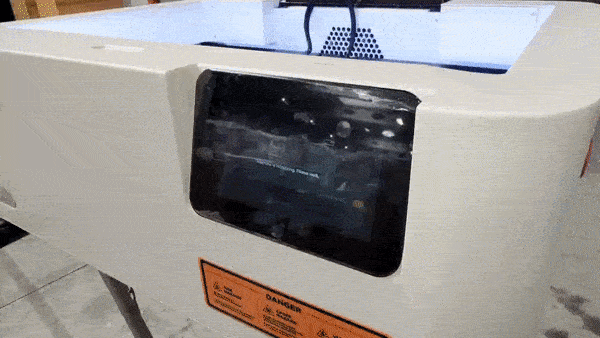

Ligue a máquina e teste a função de toque.
(Cuidado para não pressionar o "Controle")
|
Passo 19
Aperte os parafusos laterais.
Passo 20
Desligue e vire a máquina. Aperte todos os parafusos na parte inferior.
Note que o pé e o parafuso marcados devem ficar próximos às portas USB.
Sugestão:
É melhor não apertar completamente os parafusos no início, pois alguns podem ficar desalinhados e não encaixar. Recomenda-se apertar todos os parafusos somente após todos estarem instalados.
Passo 21
Vire a máquina. Mova o suporte do módulo para verificar se ele se move livremente.
|
|
Passo 22
Tente afrouxar o parafuso do pé de borracha próximo às portas USB e tente mover o suporte do módulo novamente.
Etapa 23 - Inicie a máquina e carregue os dados

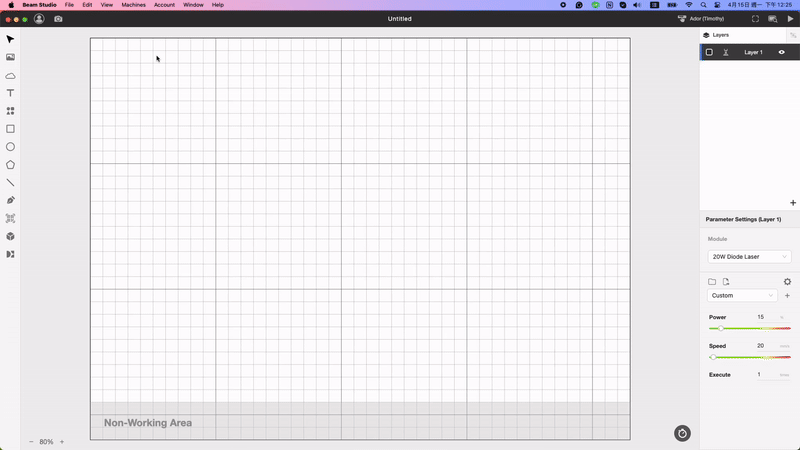

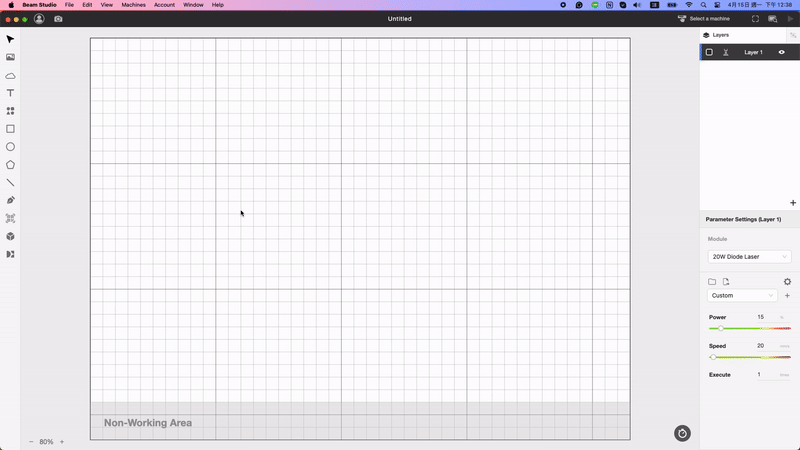

Execute o Beam Studio versão 2.3.1 ou superior e selecione "Máquina → Nome da Máquina → Dados de Calibração da Câmera → Carregar Dados → Escolha o arquivo baixado na Etapa 0."
Etapa 24 - Calibre a câmera
Por favor, calibre a câmera novamente para obter a visualização prévia correta.
