Ador - Substituição da Tampa da Porta

Ferramentas

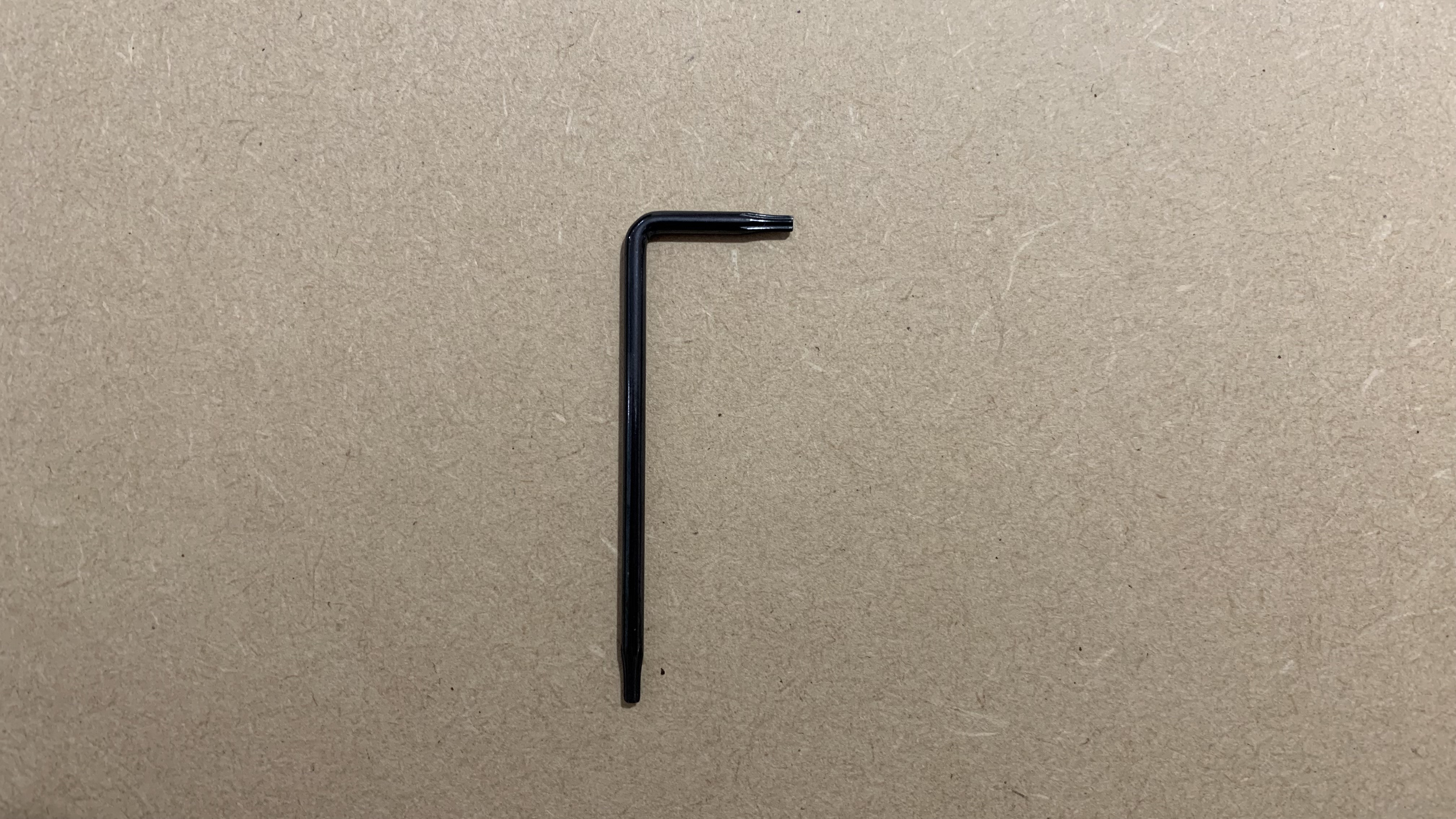

1. Chave Torx T8

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

Utilize uma chave Torx T8 para remover os 8 parafusos na parte traseira do chassi para soltar a chapa metálica e a tampa da porta (a chapa metálica e a tampa da porta estão conectadas)

Passo 3

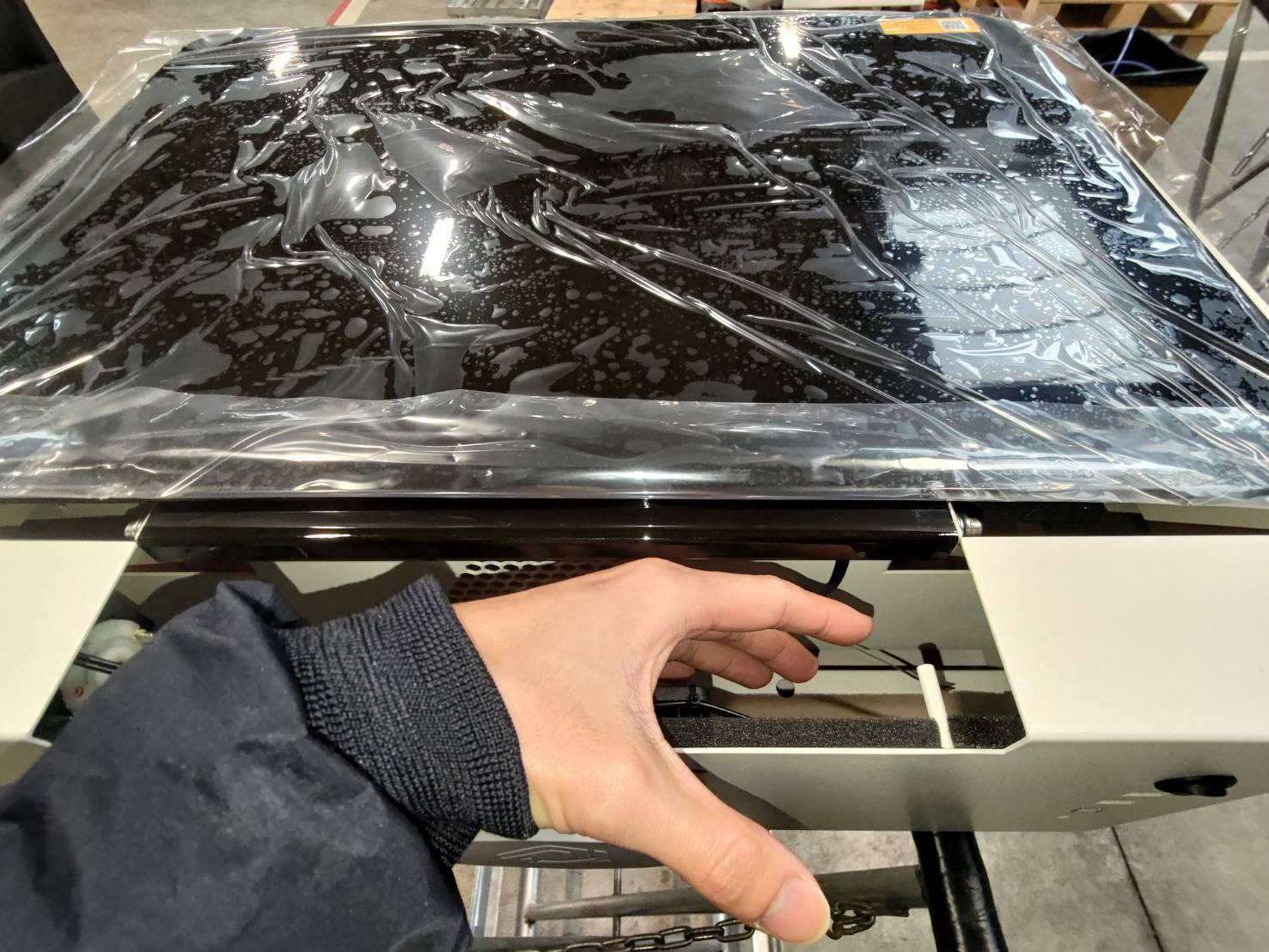

Primeiro, empurre a chapa metálica e a tampa da porta para frente ou puxe-as ligeiramente para trás para criar espaço para as mãos, conforme demonstrado no vídeo.

Passo 4

Desconecte o cabo do motor conforme ilustrado na imagem.
(O objetivo é facilitar a remoção do cabo da câmera)

Passo 5

Remova o cabo da câmera abrindo primeiro o conector e, em seguida, puxando o cabo para fora.

Conector fechado

Conector aberto

Cabo da câmera removido

Passo 6

Agora, a tampa da porta e a chapa metálica podem ser completamente removidas.

Passo 7

Posicione a nova tampa da porta na máquina, deixando espaço suficiente para que sua mão alcance o interior do equipamento.

Passo 8

Reconecte o cabo da câmera à placa e certifique-se de fechar o conector.
Observe que o lado metálico do cabo deve estar voltado para a placa principal ou para você.

O lado metálico do cabo

O lado metálico deve estar voltado para a placa ou para você

Insira o cabo

Feche o conector

Passo 9

Conecte o cabo do motor.

Passo 10

Empurre a tampa da porta e a chapa metálica em direção ao ventilador até o fim e aperte os 8 parafusos.

Passo 11

Se todos os passos acima foram concluídos, a substituição foi realizada com sucesso.

Entretanto, durante o processo, a câmera foi alterada. Portanto, antes de utilizar a máquina, realize uma calibração da câmera.
Consulte a página: Calibração da Câmera
