5-18 Ajuste da Tensão das Correias do Eixo Y

Ferramentas

1. Torx T8 chave de fenda
2. Chave Allen de 3mm
3. Chave de 7mm
4. Chave de fenda Phillips
5. Caneta marcadora

Passo 1 -
Desligue a máquina, remova o cabo de alimentação e vire a máquina

Passo 2 - Marque o pé de borracha e o parafuso próximo à porta USB

O objetivo da marcação é que o parafuso deste pé será mais curto que os outros e deve estar na mesma posição.

Passo 3 - Desparafuse estes parafusos da base

Parafuso T8 x 6pcs ＆ Parafuso sextavado de 3mm x 4pcs

Passo 4 - Vire a máquina e desparafuse os parafusos laterais

Parafuso T8 x 2pcs

Passo 5 - Marque os furos dos parafusos em ambos os lados com a caneta

O objetivo é lembrá-lo de que os lados marcados ficarão voltados para a área de trabalho durante a montagem.

Passo 6 - Mova o assento do módulo em direção ao ventilador até o final

Passo 7 -
Levante a estrutura superior com as duas mãos e coloque-a sobre os pinos.

(Tenha cuidado para não prender os fios nas estruturas.)

Exemplo de estrutura apoiada nos suportes:

Vídeo de exemplo de elevação (O vídeo foi gravado dentro da máquina)：

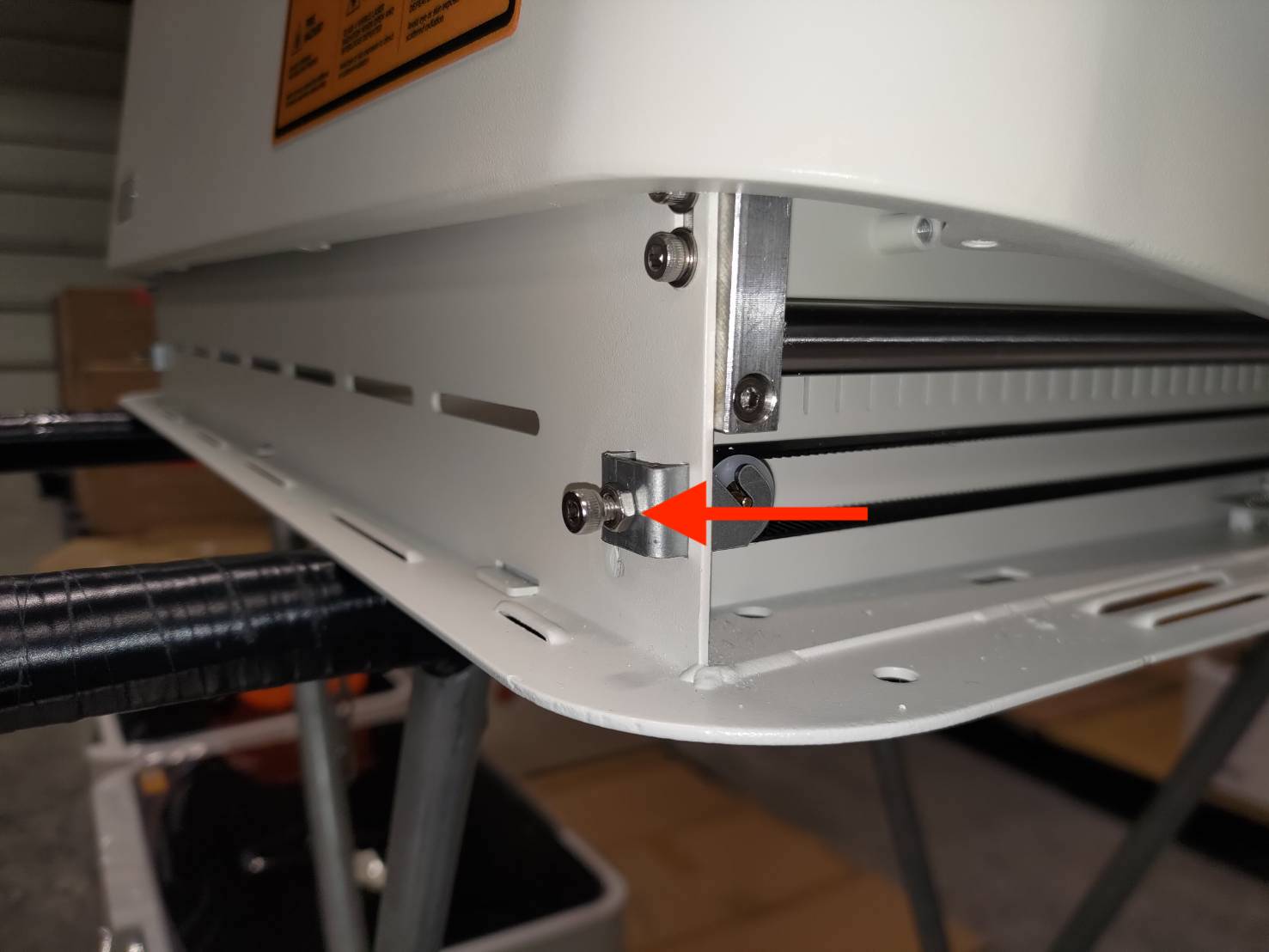

Passo 8 - Localize os suportes da correia e solte as porcas com uma chave de 7mm

Localização dos assentos：

Lado direito：

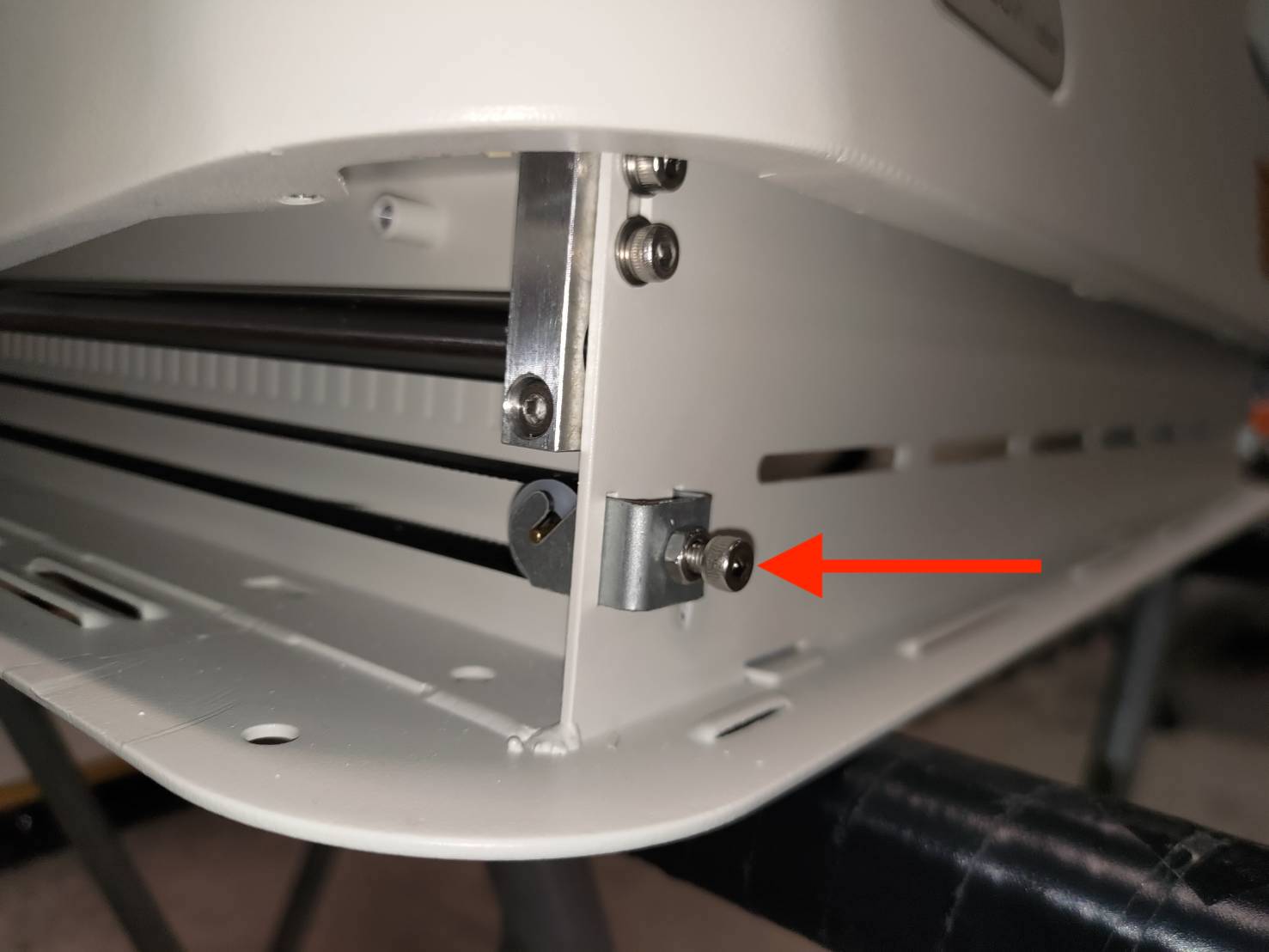

Lado esquerdo：

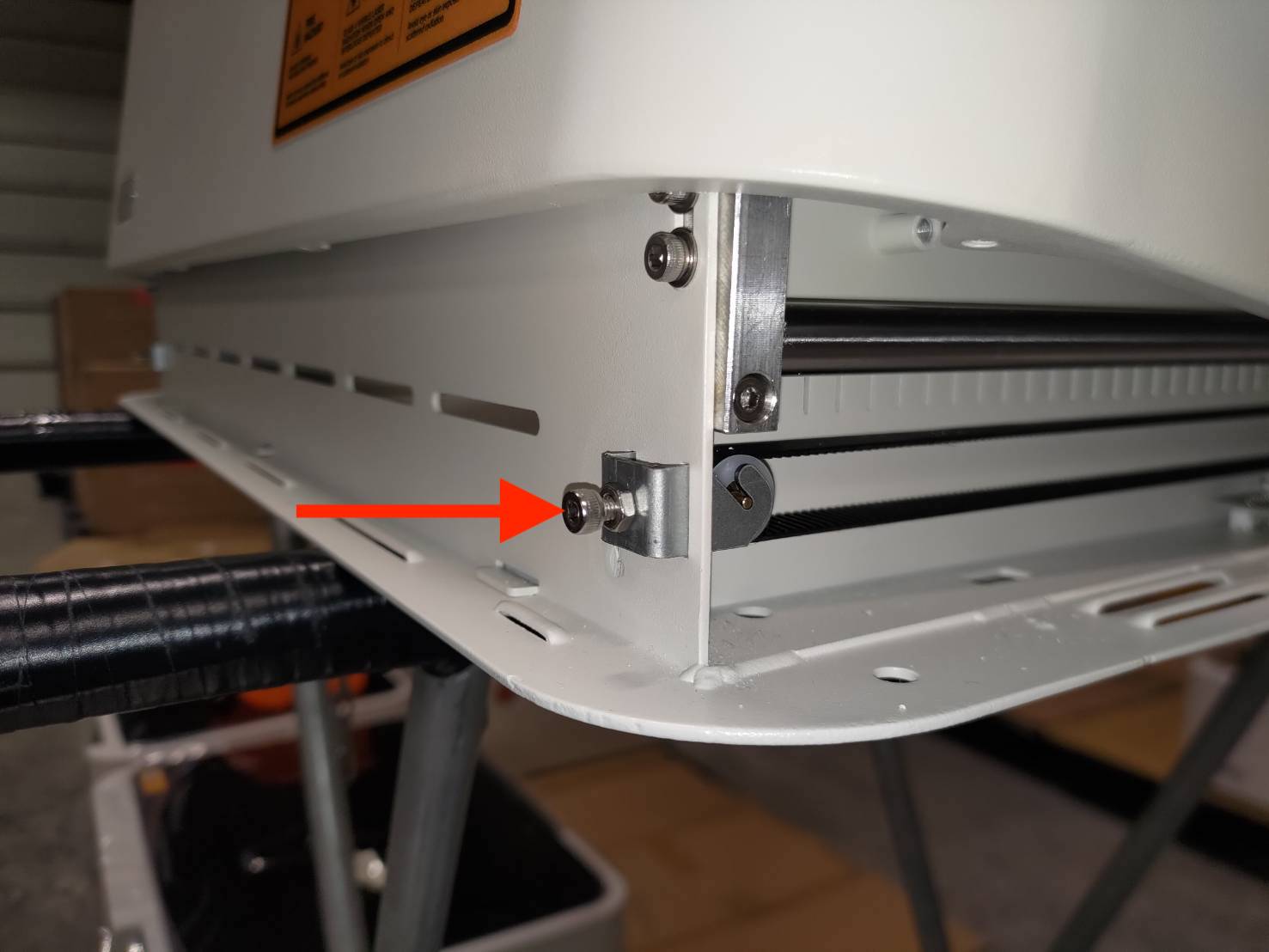

Passo 9 - Ajuste a tensão das correias com uma chave Allen de 3mm

Lado direito：

Lado esquerdo：

Passo 10 - Após o ajuste, aperte as porcas com uma chave de 7mm

Lado direito：

Lado esquerdo：

Passo 11 - Restaure a posição da estrutura superior

Por favor, note que os furos de parafuso marcados devem estar voltados para a área de trabalho.


Restaurando a estrutura：

Passo 12 - Parafuse os parafusos laterais

Passo 13 - Desligue e vire a máquina. Parafuse todos os parafusos na parte inferior

Por favor, note que o pé e o parafuso marcados devem estar em uma posição próxima às portas USB.

Sugestão:
É melhor não apertar totalmente os parafusos no início, pois alguns parafusos podem estar desalinhados e não permitir a inserção dos parafusos. Portanto, é recomendado apertar todos os parafusos após todos os parafusos serem instalados.

Passo 14 - Vire a máquina. Mova o assento do módulo para frente e para trás

• Se puder ser movido sem problemas, a substituição foi concluída com sucesso.


• Se estiver travado ou não puder ser totalmente empurrado em direção ao ventilador, tente soltar o parafuso do pé de borracha próximo às portas USB e tente mover o assento do módulo novamente.



#END
