Antes de começar

Passo 1 - Atualizado para a versão mais recente do Beam Studio e Firmware Ador

Baixe a versão mais recente do Beam Studio e Firmware Ador no site oficial da FLUX > "Suporte"> "Downloads."
Atualize o firmware seguindo o tutorial "Atualização de Firmware" no Centro de Ajuda do Ador.

Passo 2 - Inicie a versão mais recente do Beam Studio em seu computador.

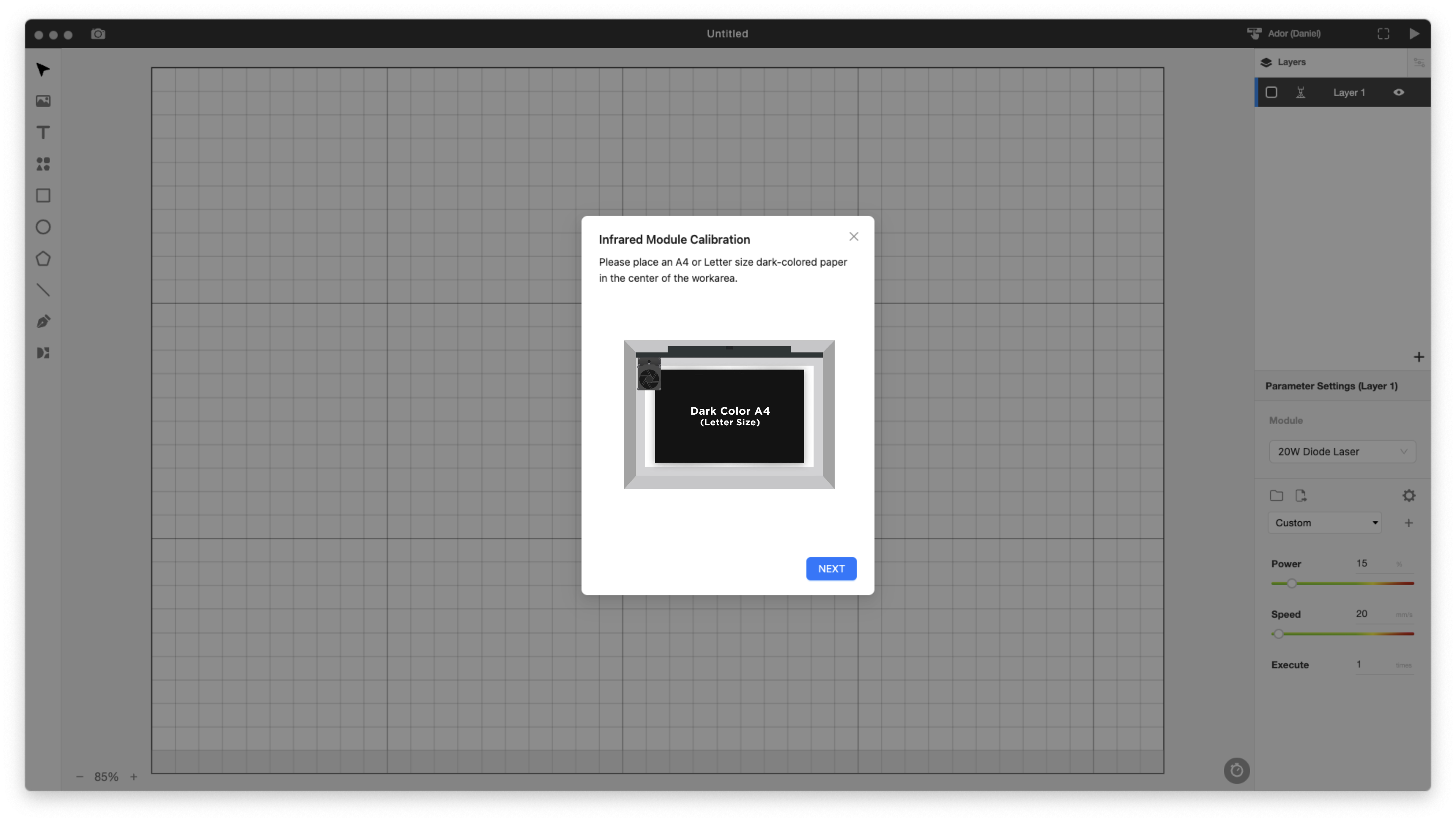

Clique em "Máquina" no canto superior esquerdo, selecione o nome da máquina e clique em "Calibrar Módulo Infravermelho" para começar.
*Nota: Certifique-se de ter feito a Calibração da Câmera antes de iniciar a "Calibração do Módulo Infravermelho."
截圖 2023-11-29 下午3.54.24.png

Calibração do Módulo Infravermelho

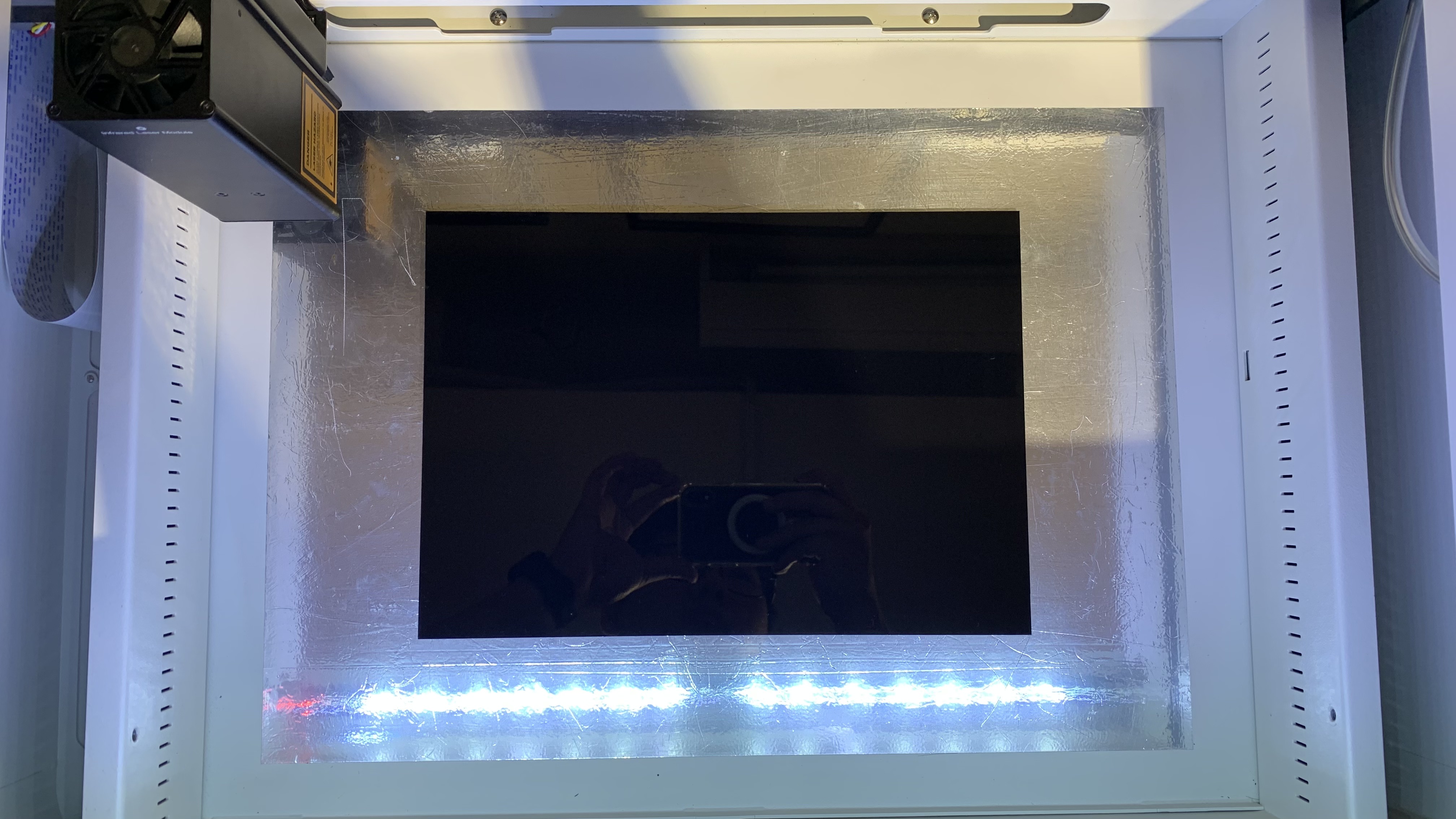

Passo 1 - Coloque um papel preto A4 ou acrílico preto no centro da área de trabalho.

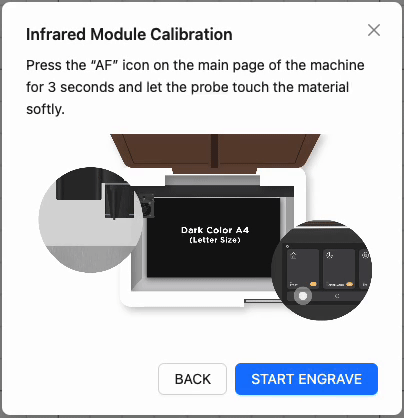

Passo 2 - Iniciar Foco

Clique duas vezes no botão de foco no lado esquerdo da máquina ou pressione e segure o botão "AF" no painel da máquina. O foco está completo quando o módulo infravermelho toca o material e se move para cima.
ezgif.com-video-to-gif (6).gif

Passo 3 - Feche a Porta

Etapa 4 - Iniciar Calibração

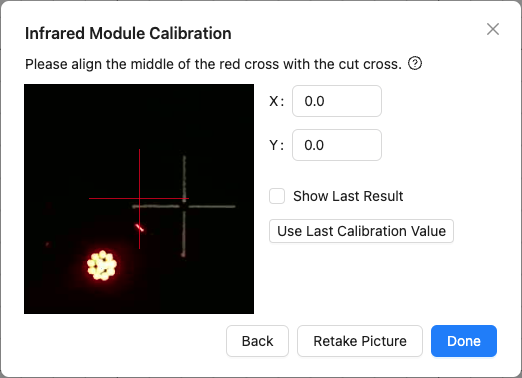

Clique em "INICIAR DESENHO" para começar. Após o desenho, mantenha a porta fechada e siga as instruções no Beam Studio. Ajuste os valores X/Y para alinhar o centro da cruz vermelha com a cruz impressa.

截圖 2023-11-29 下午4.08.33.png

⚠️ Se você não conseguir visualizar a cruz impressa, saia do processo de calibração e primeiro aumente o valor de exposição no modo de pré-visualização da câmera.

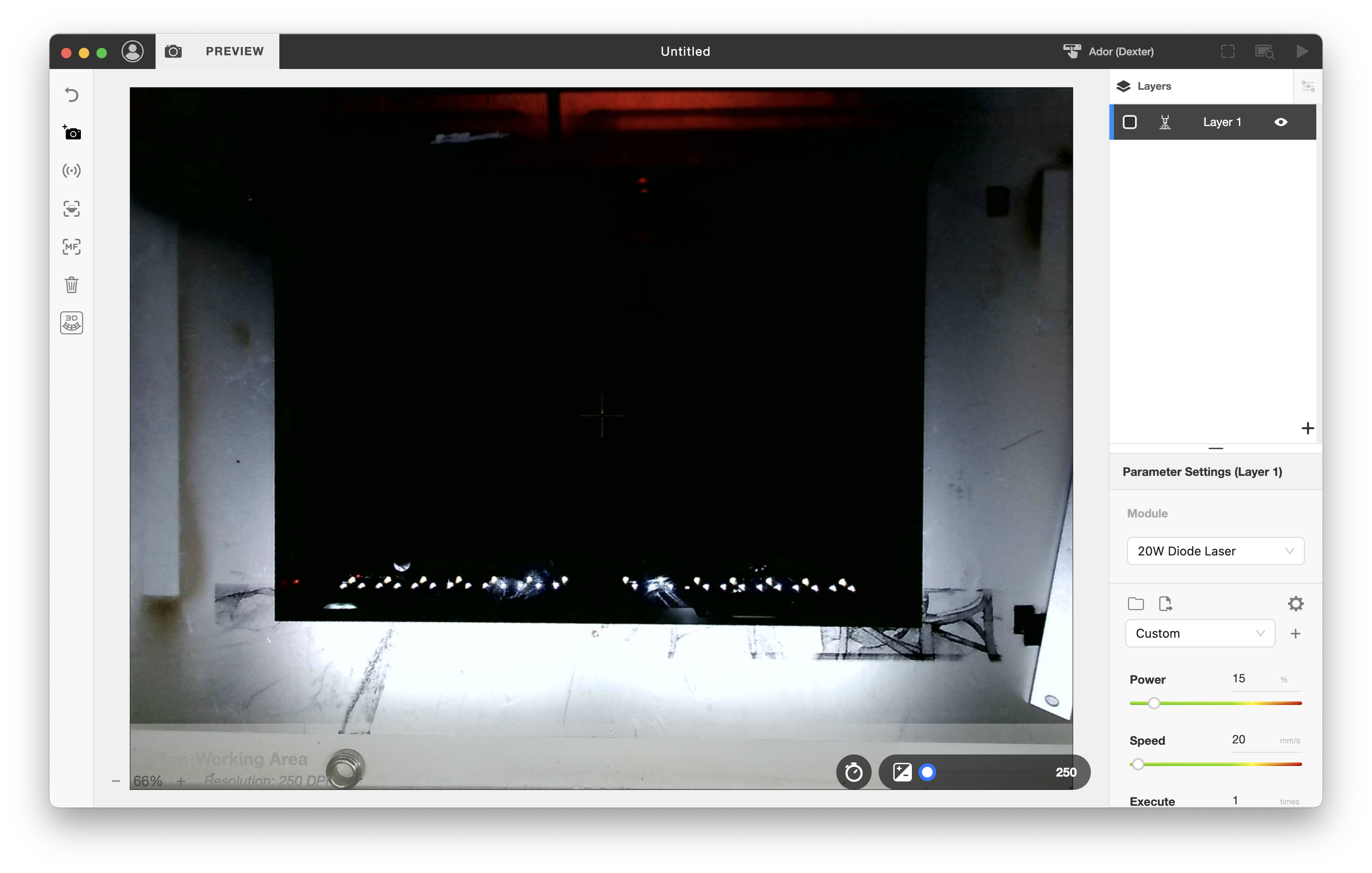

Valor de exposição 250

Screenshot 2024-07-02 at 10.32.42 AM.png

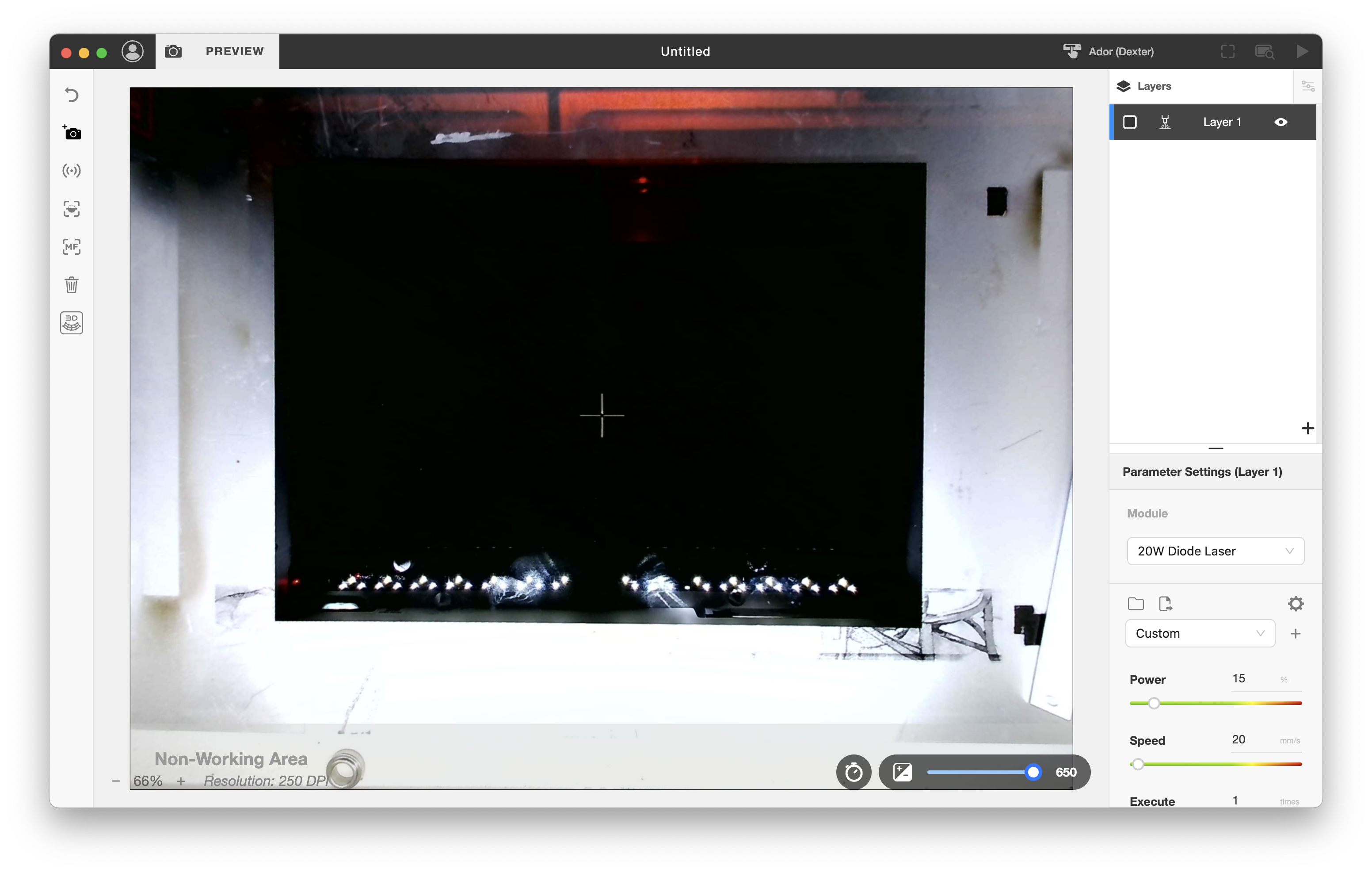

Valor de exposição 650

Screenshot 2024-07-02 at 10.32.51 AM.png

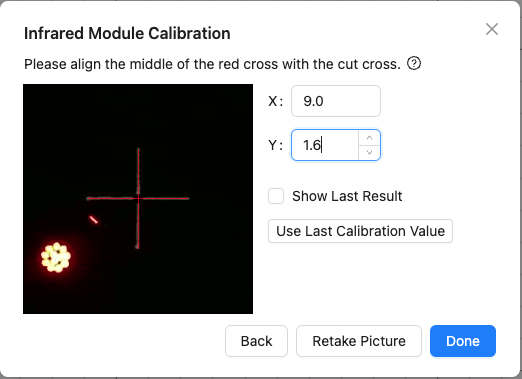

Etapa 5 - Concluir Calibração

Após confirmar o alinhamento, clique em "Concluído" no canto inferior direito para concluir a Calibração do Módulo de Laser Infravermelho.

截圖 2023-11-29 下午4.07.39.png
