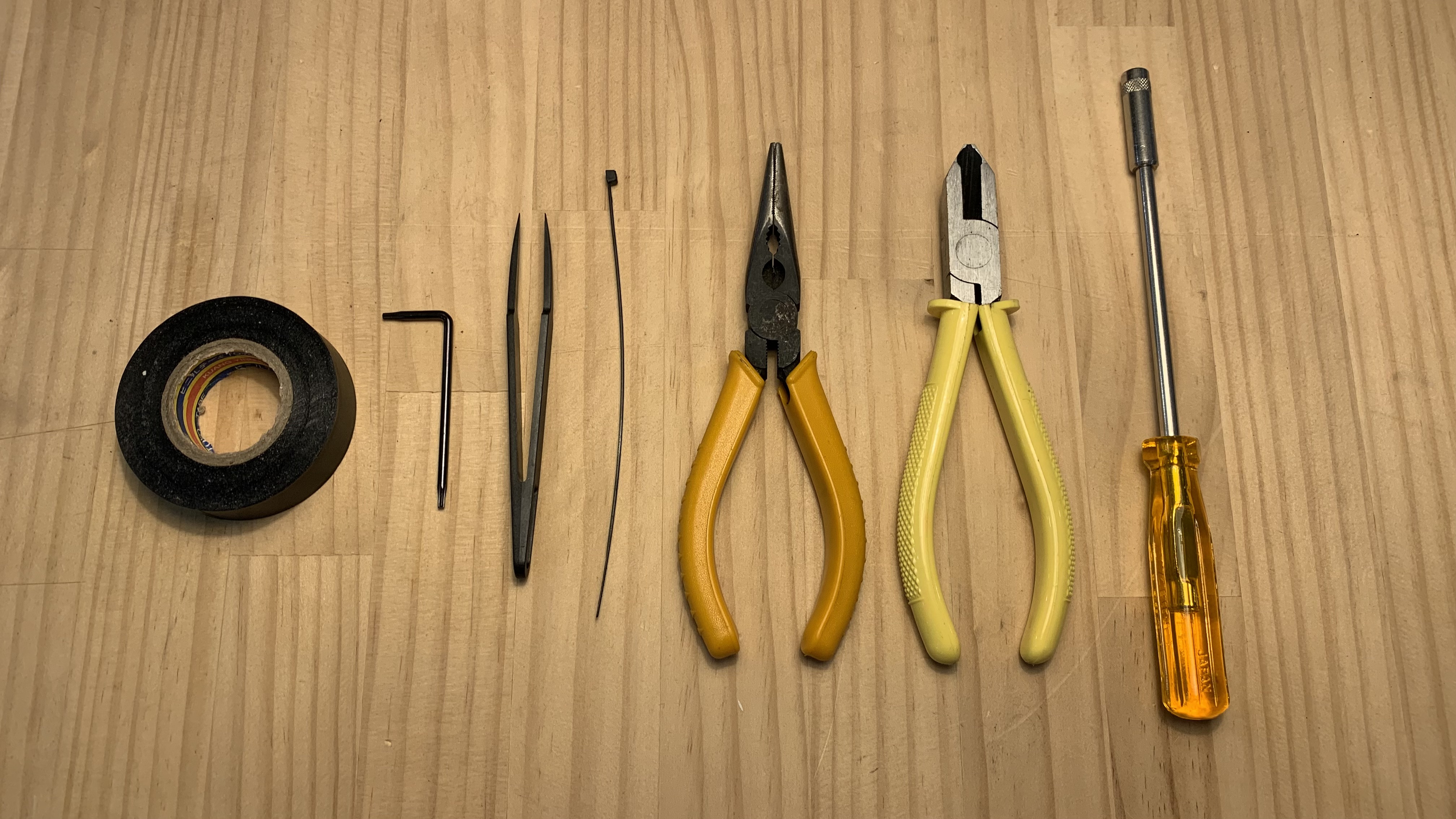

Ferramentas:
- Chave Torx T8
- Chave soquete de 5,5mm
- Alicate de corte diagonal
- Alicate de bico fino
- Abraçadeiras ou fita isolante
- Pinça
Passo 1
Desligue a máquina e desconecte o cabo de alimentação.
Passo 2
Desparafuse estes parafusos na placa. Parafuso T8 x 8pcs (A placa e a tampa da porta estão conectadas.)
Passo 3
Mova a placa e a tampa da porta um pouco para frente.
Stsso 4
Remova o cabo do motor. Será mais fácil remover o cabo da câmera depois de remover este cabo.
Passo 5
Remova o cabo da câmera.
Observe que há um clipe travando o cabo. Abra o clipe para remover o cabo da câmera.
(Pinças podem ser úteis nesta etapa)
Trava do clipe:
Trava do clipe aberta:
Desconecte o cabo:
Etapa 6
Remova a placa e a tampa da porta.
Etapa 7
Remova os outros quatro cabos e deixe o cabo de 2 pinos na parte inferior conectado.
(Pinças podem ser úteis nesta etapa)
Etapa 8
Desconecte os fios conectados à bomba de ar.
⚠︎ Observação:
Após desconectar os fios,
- se você estiver substituindo apenas a bomba de ar ou tanto a bomba de ar quanto o cabo, continue para a Etapa 9.
- Se você estiver substituindo apenas o cabo da bomba, vá para a Etapa 19.
Etapa 9
(Continue esta etapa apenas se estiver substituindo a bomba de ar.)

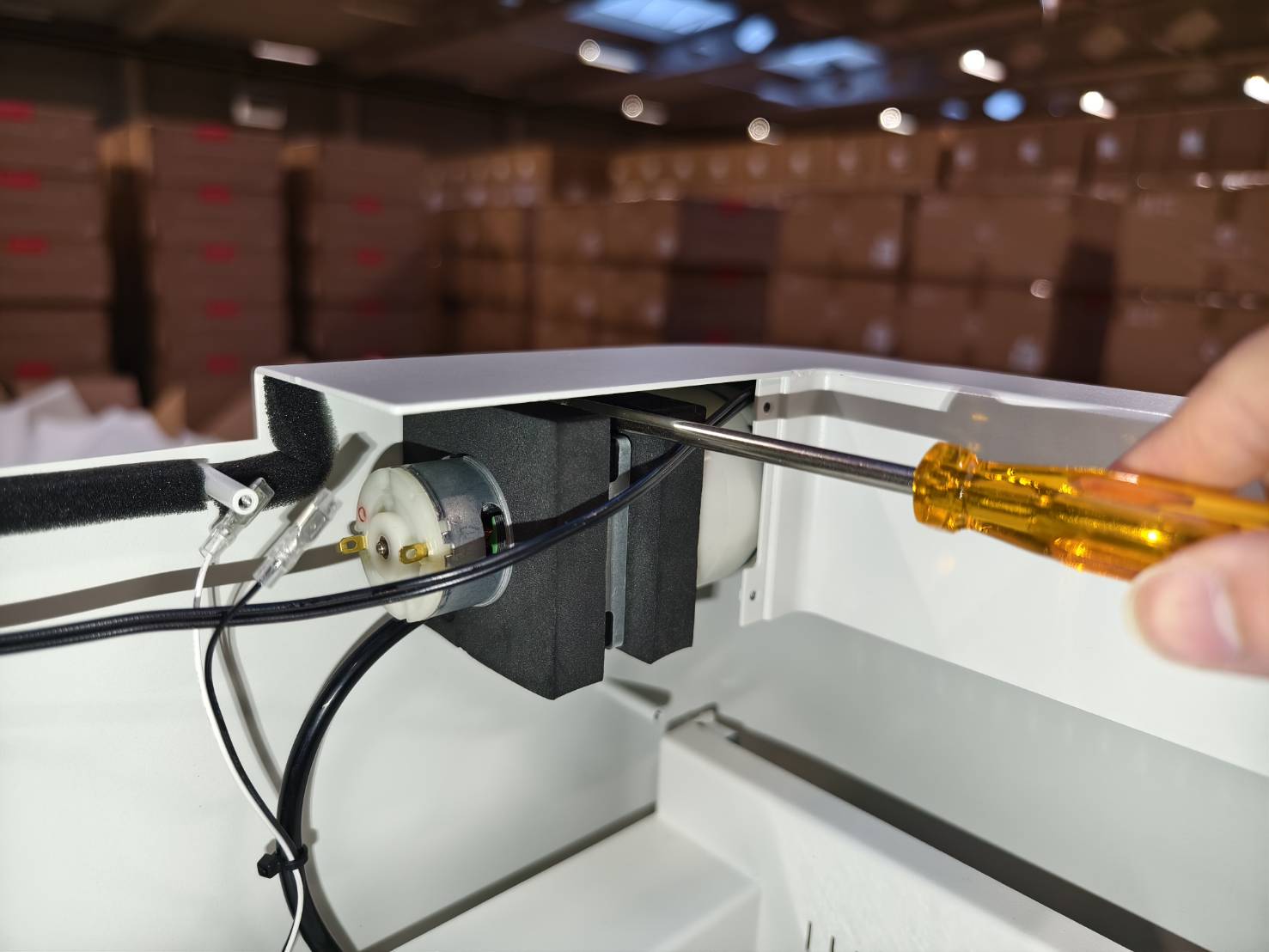

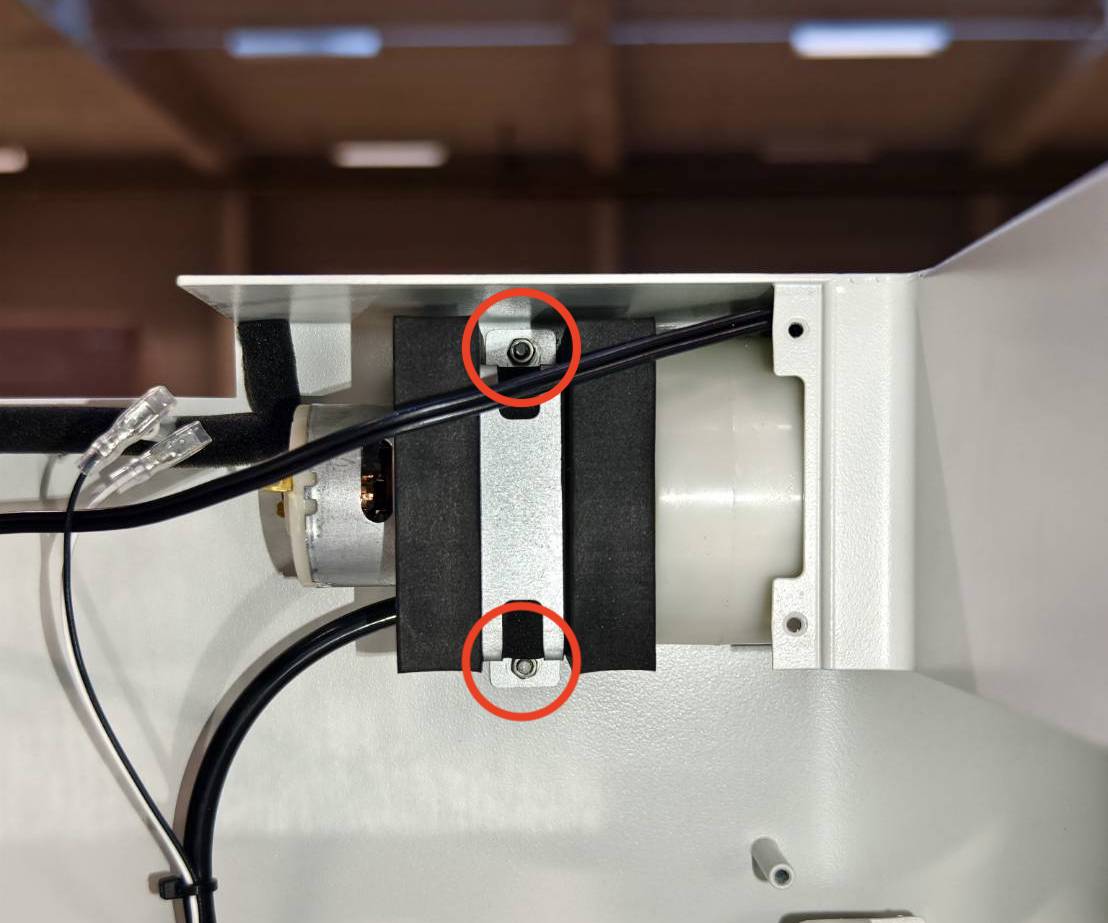

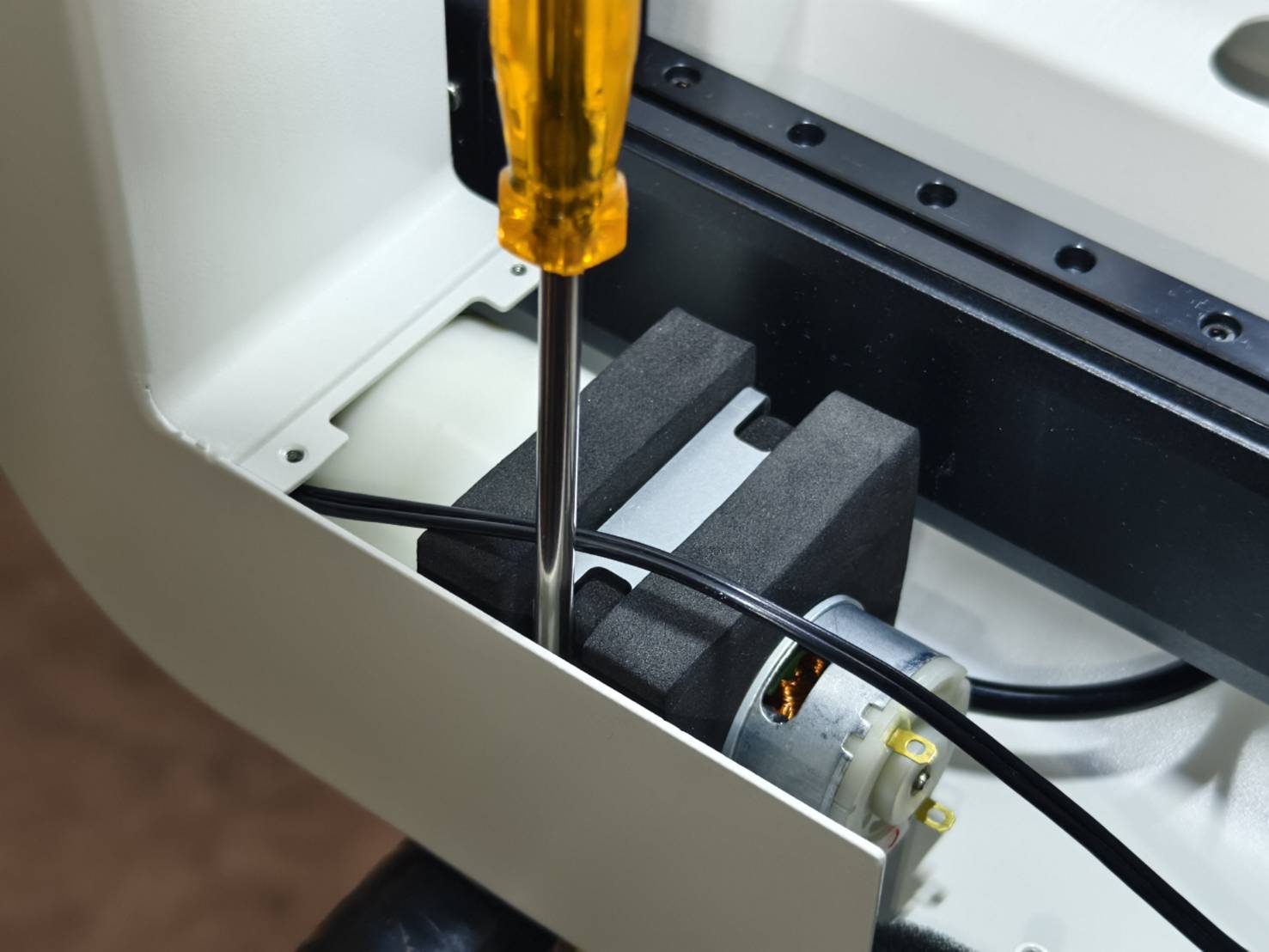

Remova as porcas com uma chave soquete de 5,5 mm. Guarde as porcas em um local seguro e não as deixe dentro da máquina, pois nas próximas etapas, a máquina será colocada na posição vertical.
Etapa 10
A bomba de ar agora pode ser desmontada com as mangueiras de ar ainda conectadas.
Etapa 11

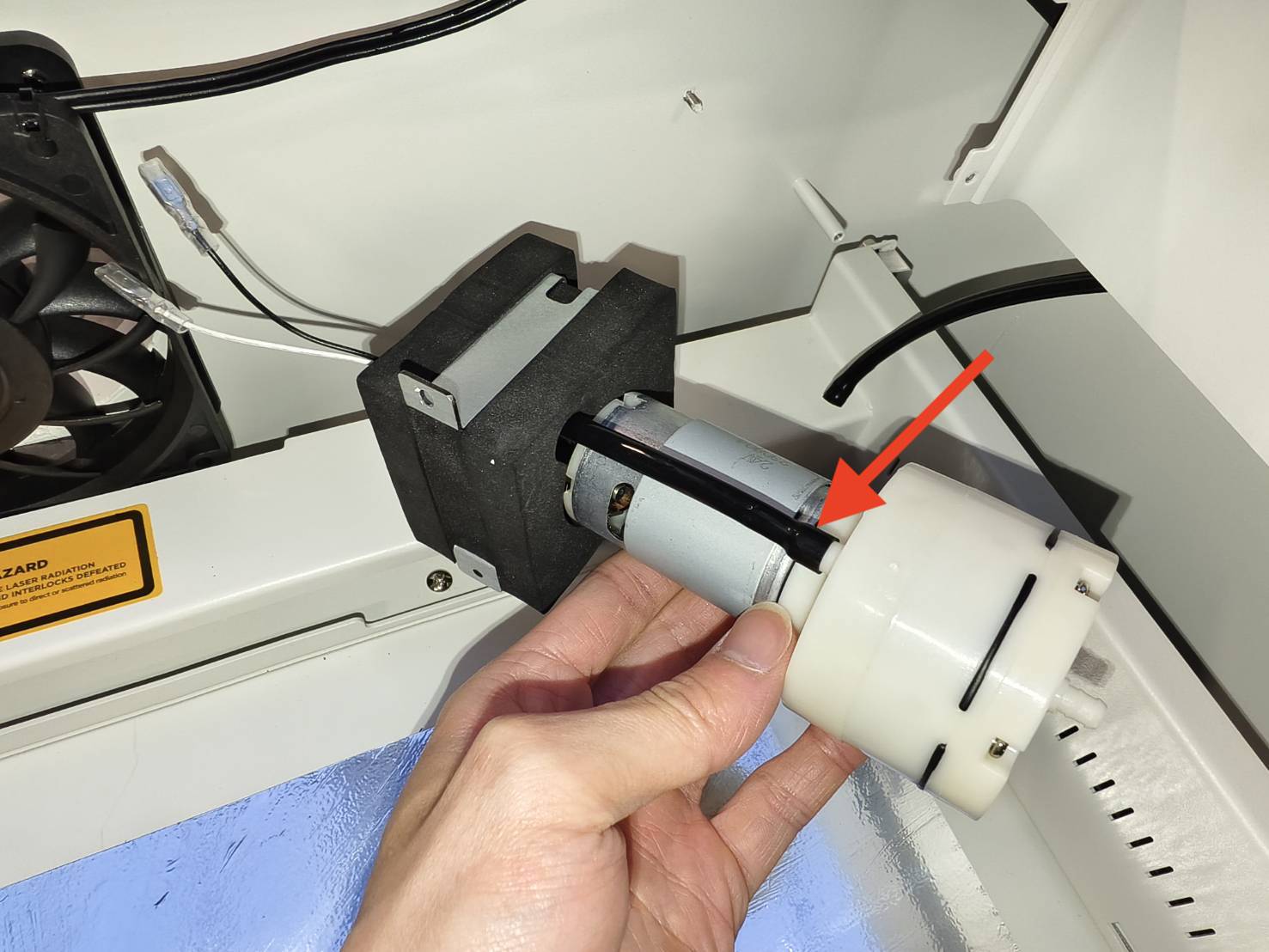

Desconecte essas mangueiras de ar puxando-as da bomba de ar.
Etapa 12

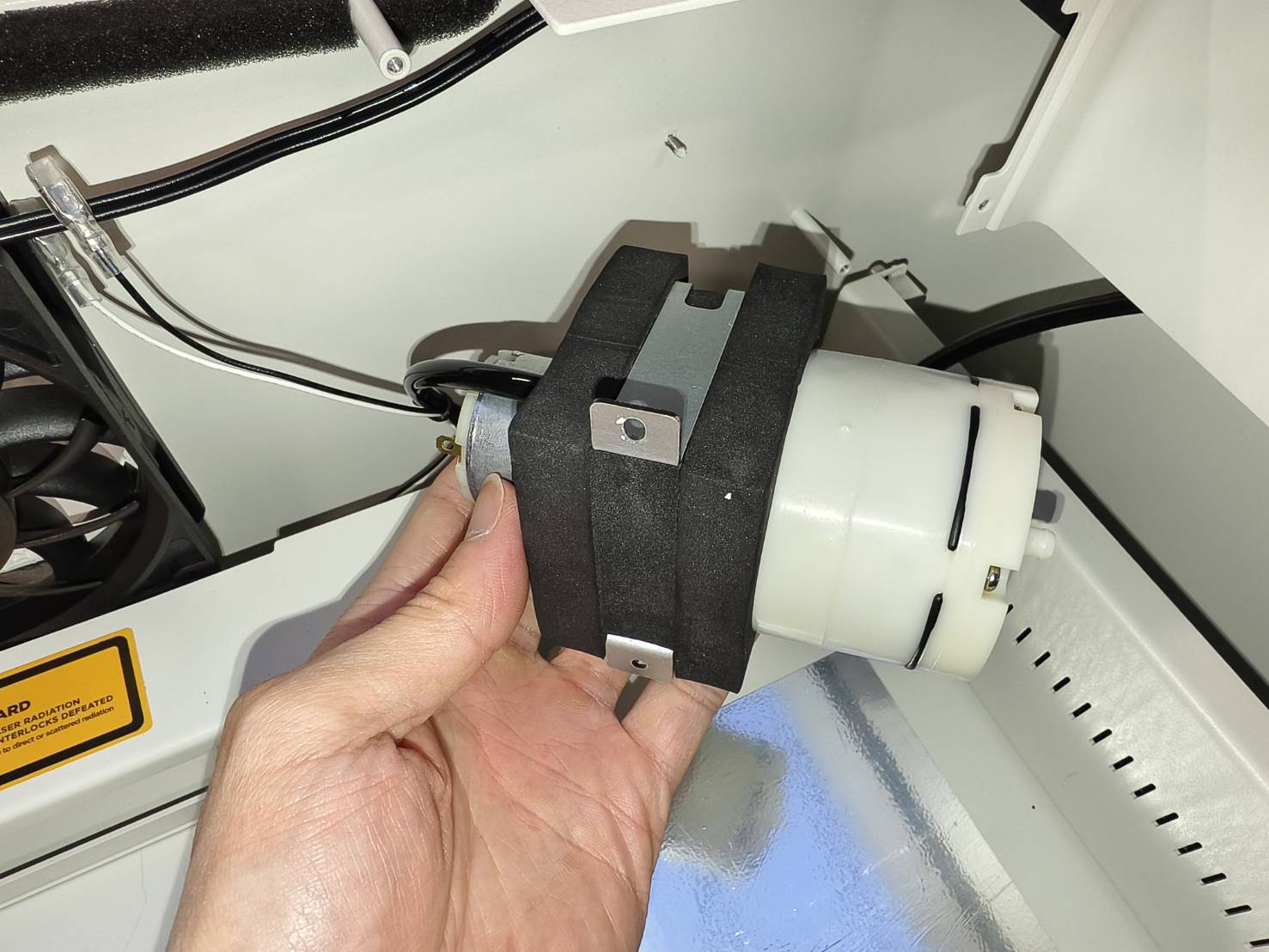

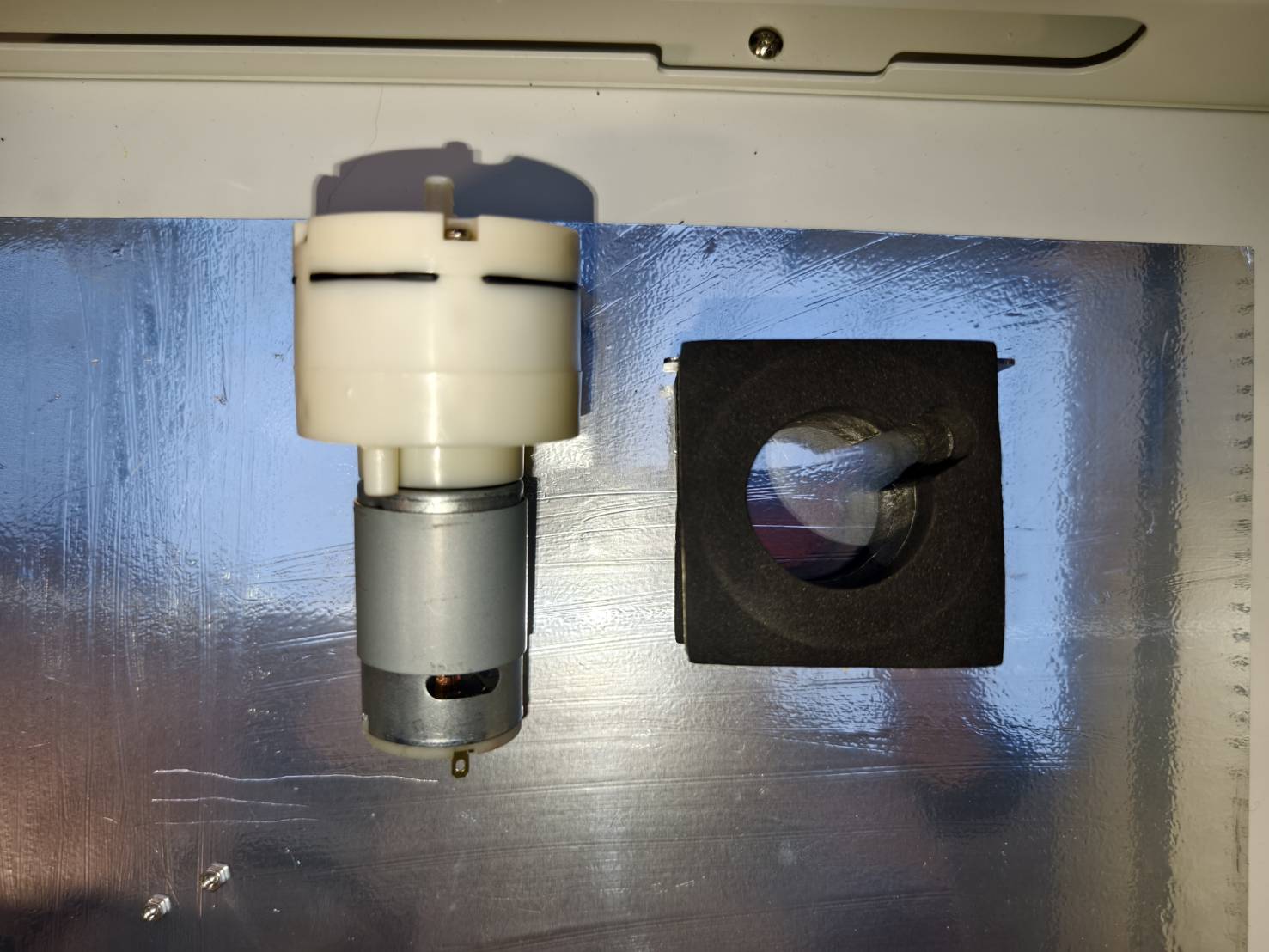

Remova a bomba de ar da espuma e do suporte metálico.
A bomba de ar será então completamente removida da máquina.
Etapa 13

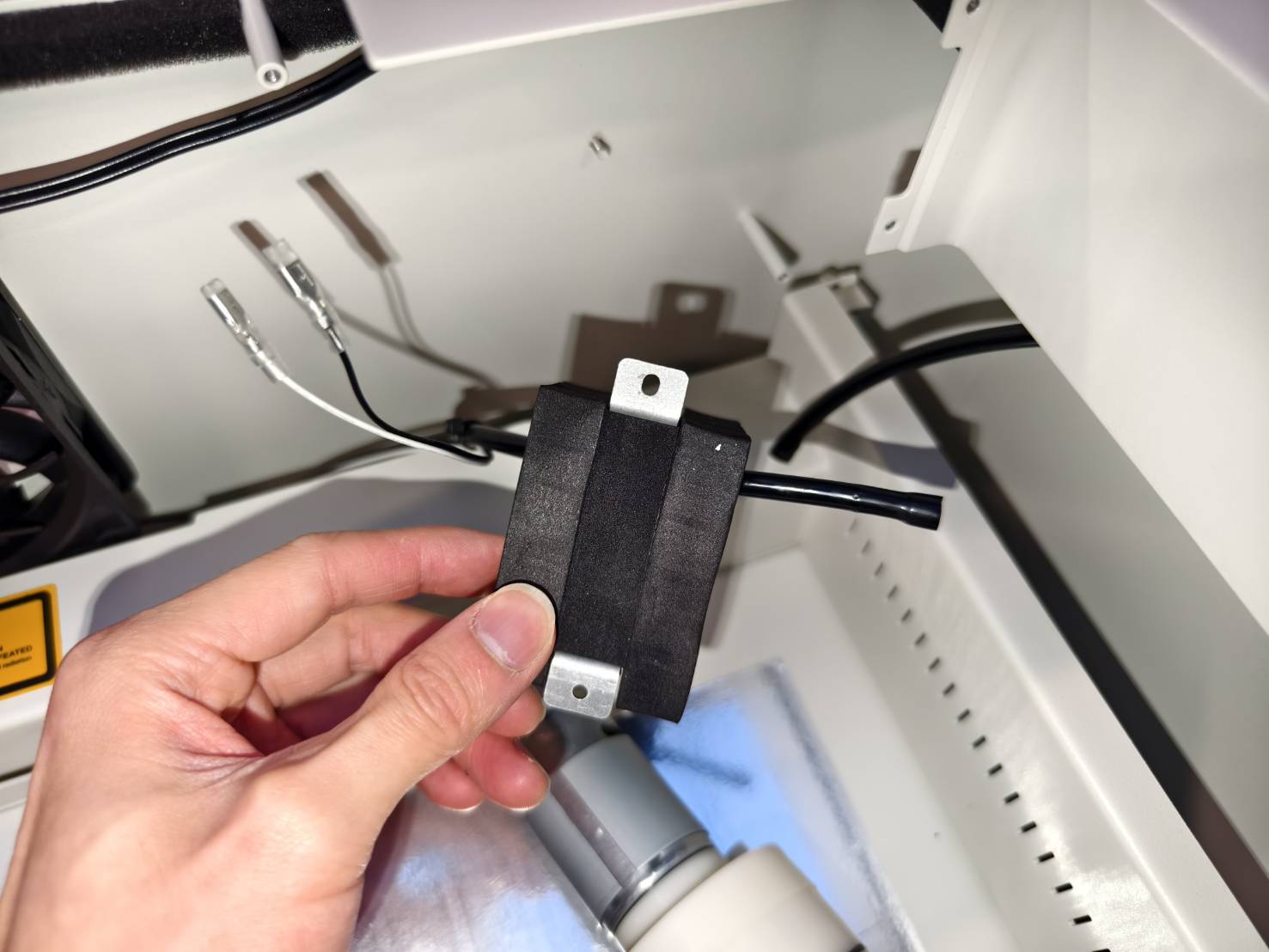

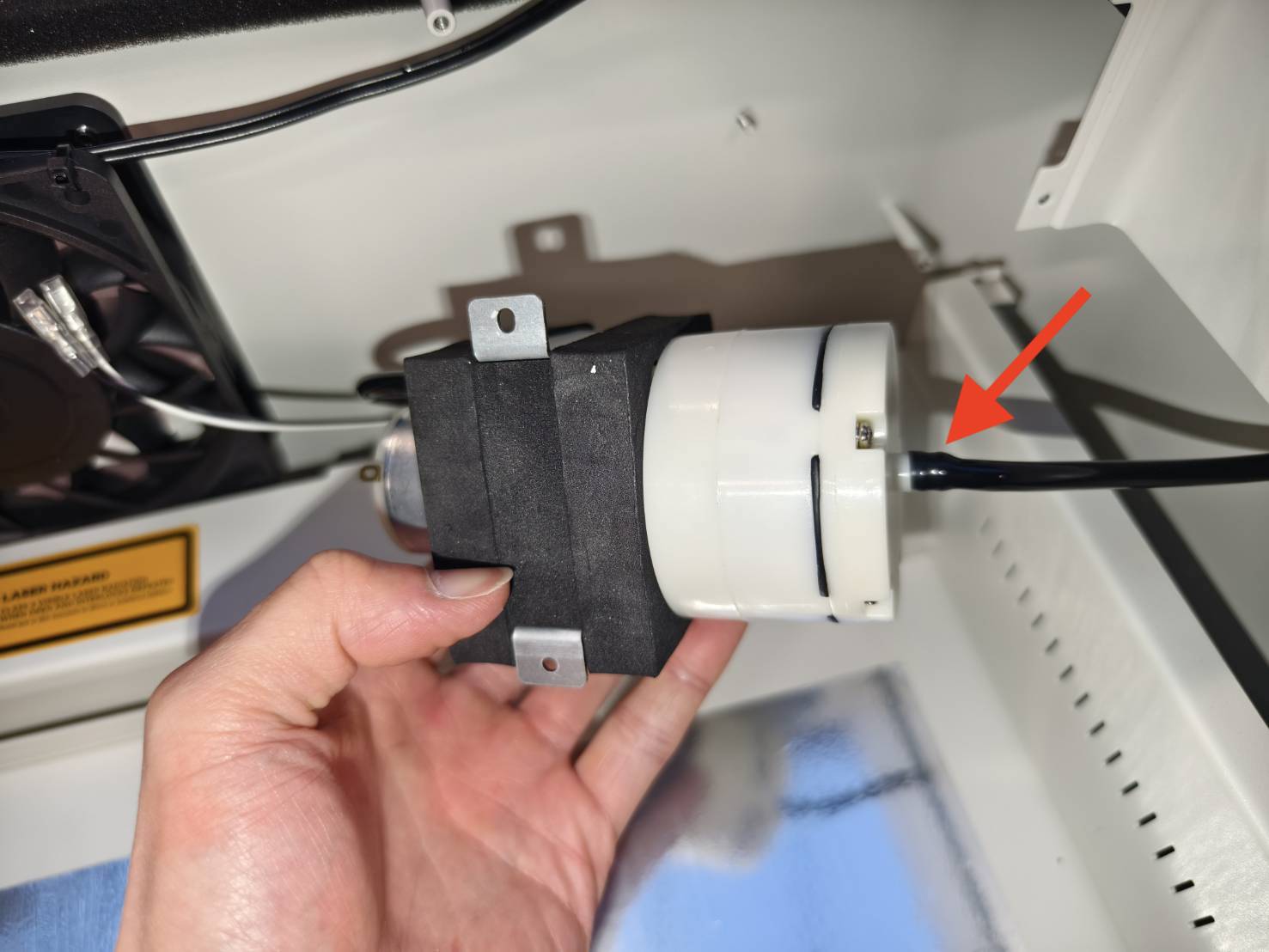

Conecte a mangueira de ar à nova bomba de ar. A mangueira de ar inferior deve passar primeiro pela espuma e depois ser conectada à bomba de ar.
Etapa 14
Conecte a outra mangueira de ar à nova bomba de ar.
Etapa 15

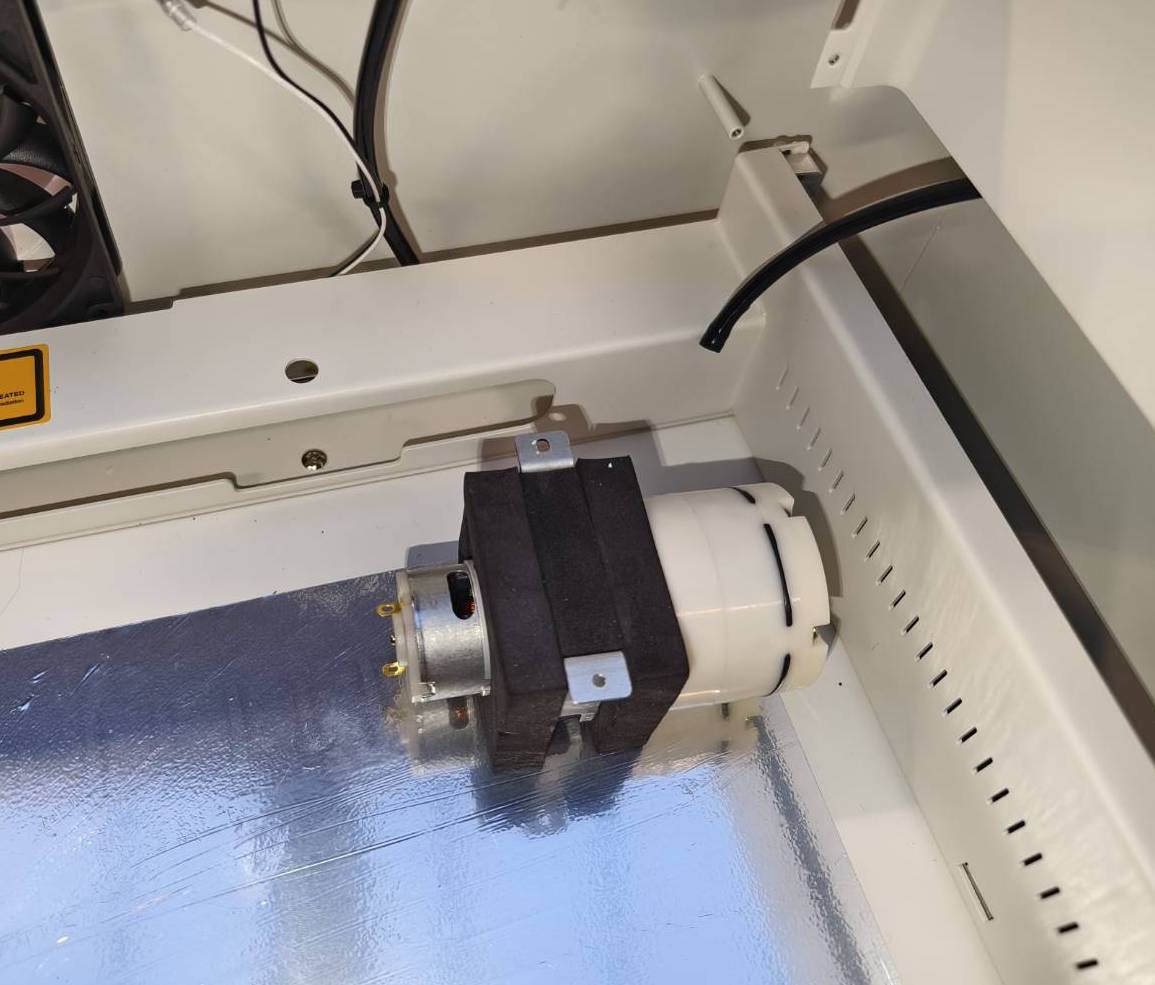

Posicione a bomba de ar com a espuma e o suporte de volta no lugar. Deixe-a solta por enquanto.
Etapa 16

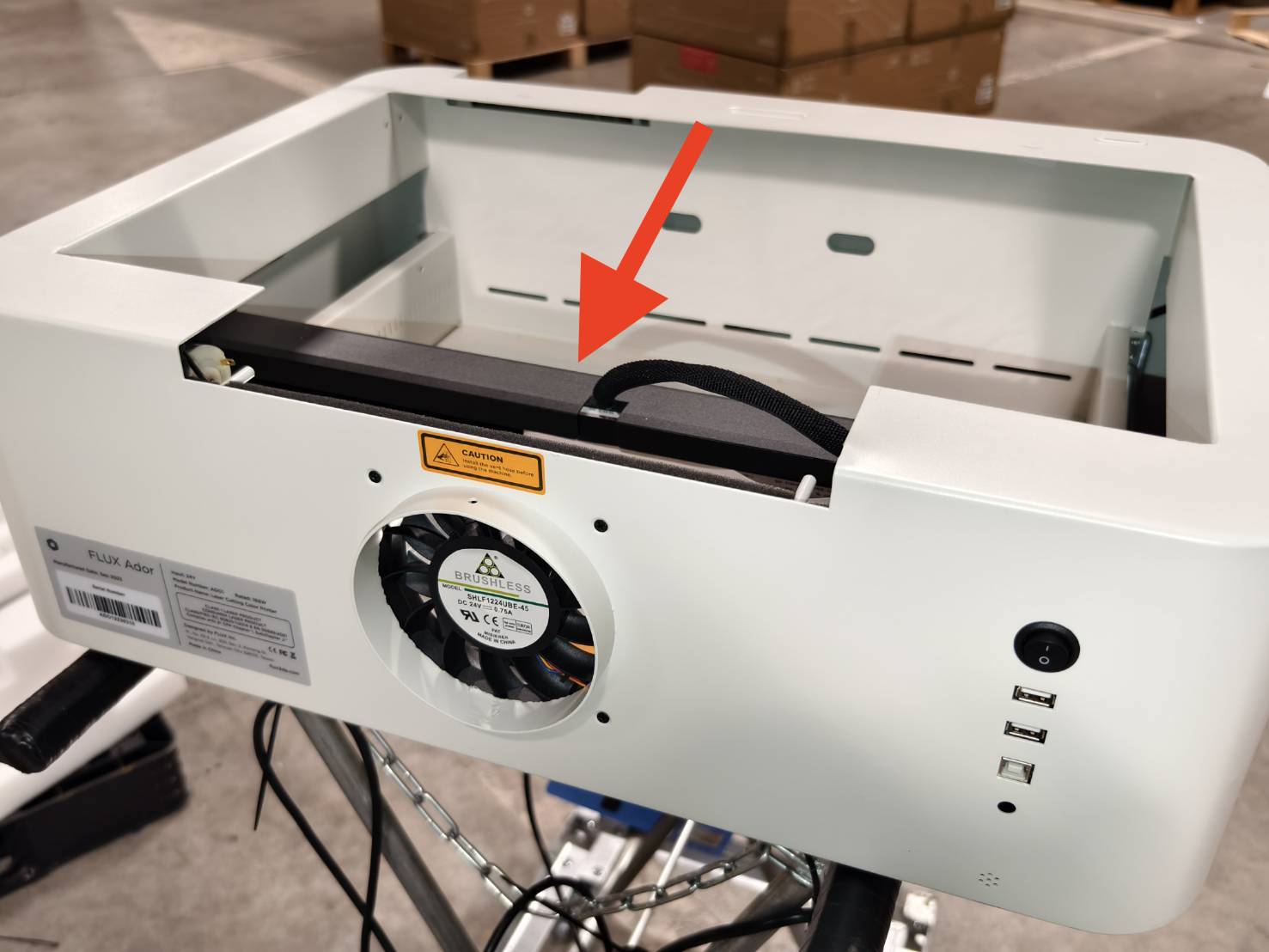

Empurre o assento do módulo (eixo X) em direção ao ventilador até o fim para evitar danos.

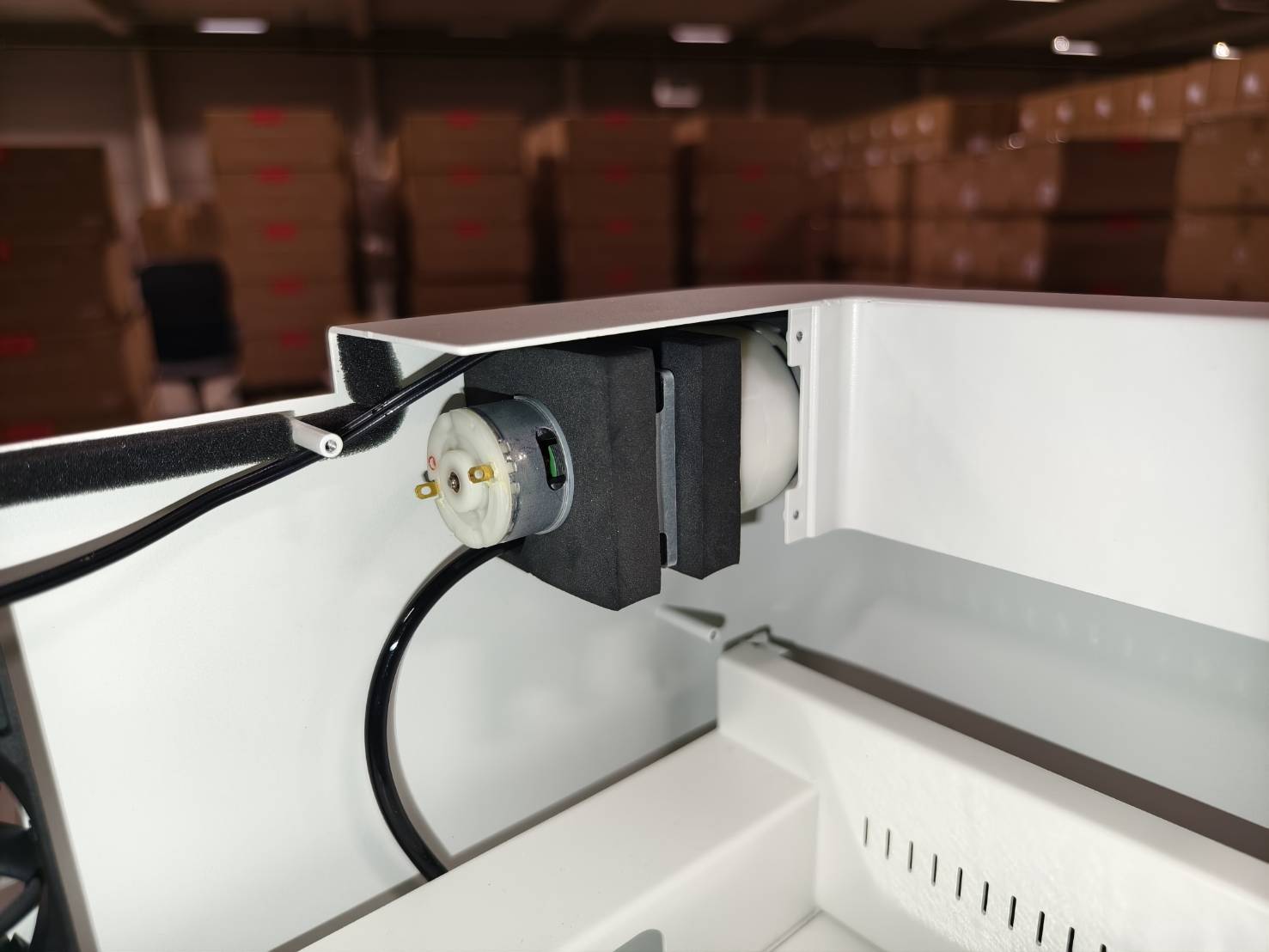

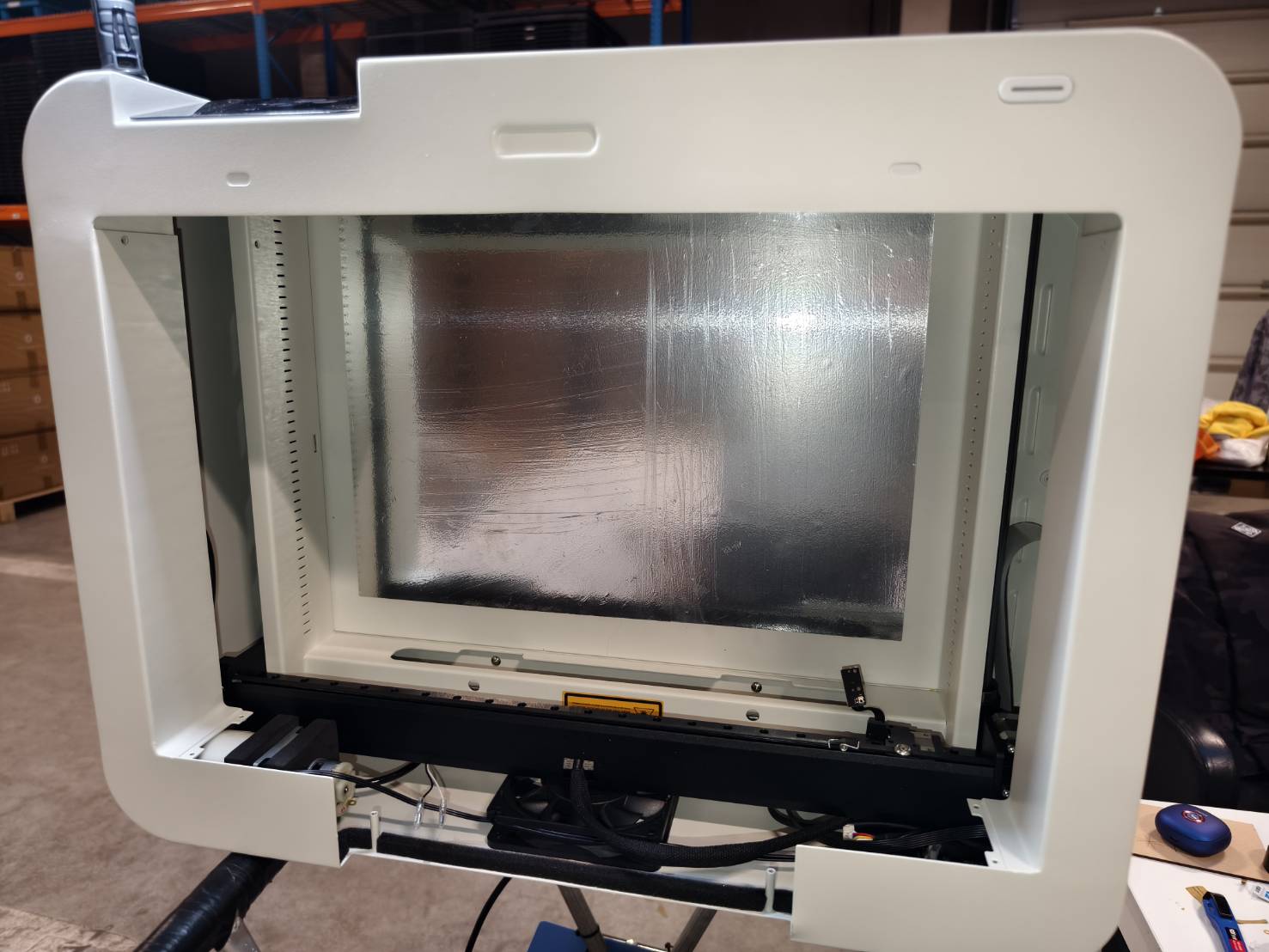

Coloque a máquina na posição vertical, conforme mostrado na imagem.
Etapa 17

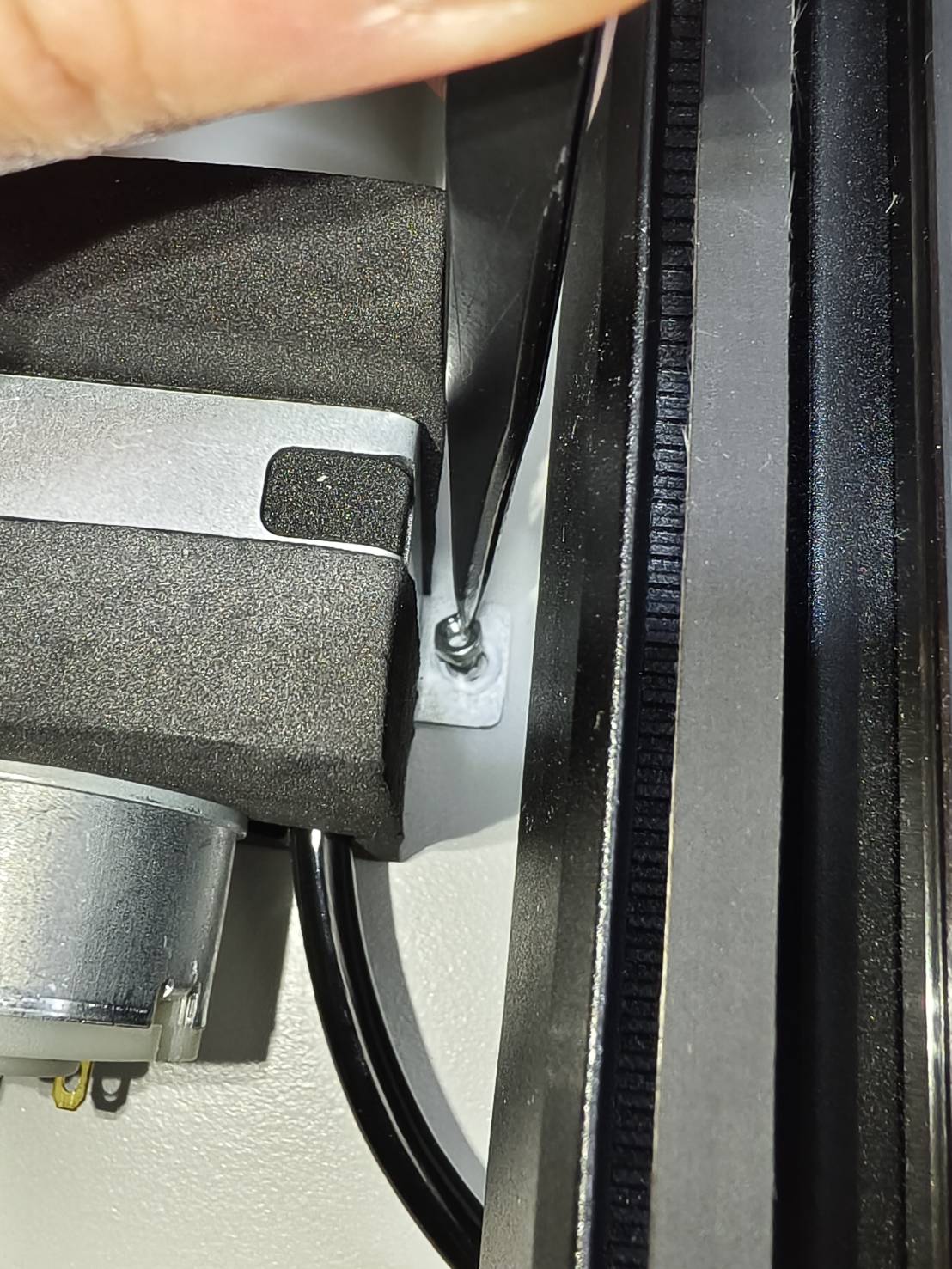

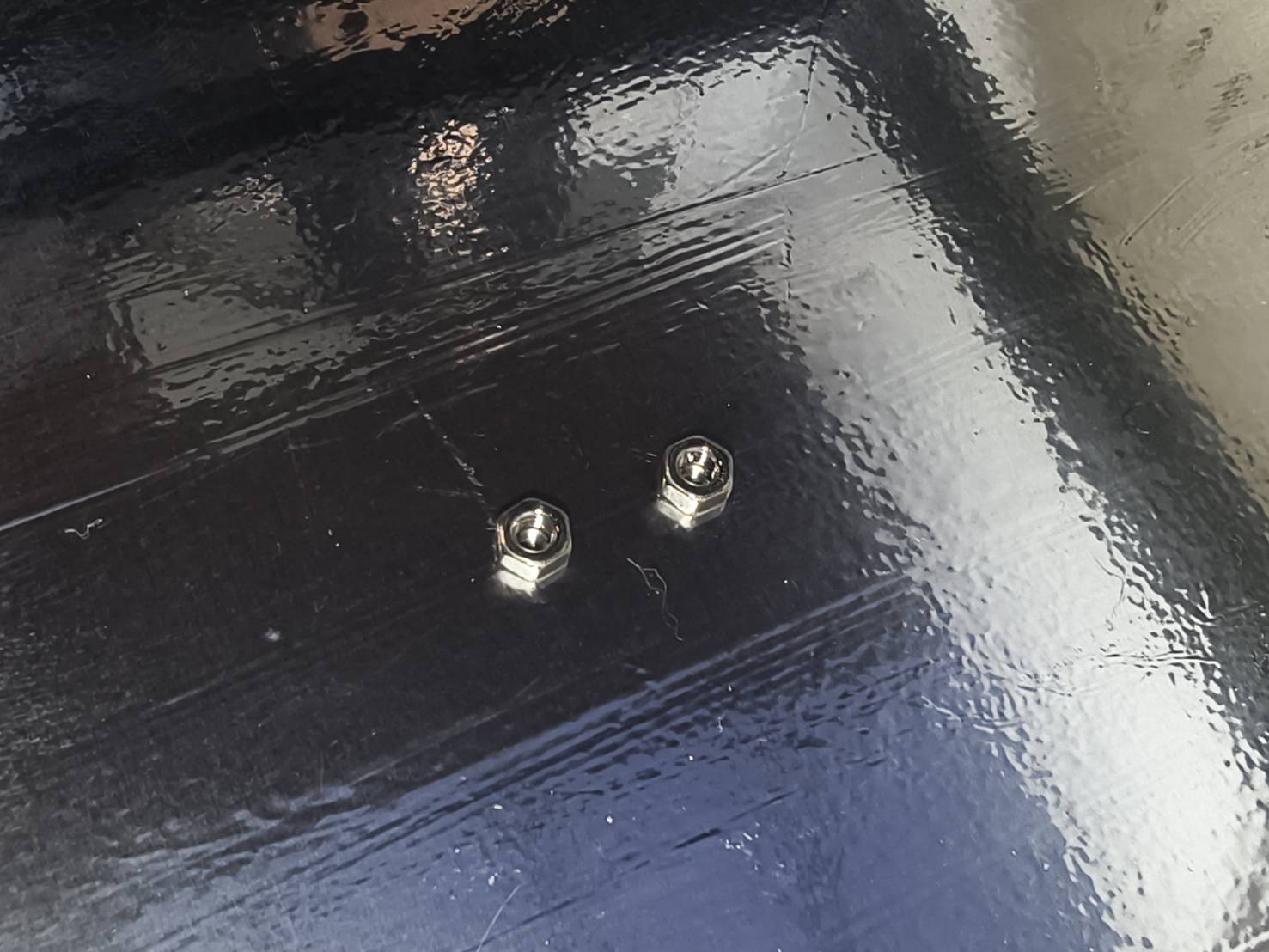

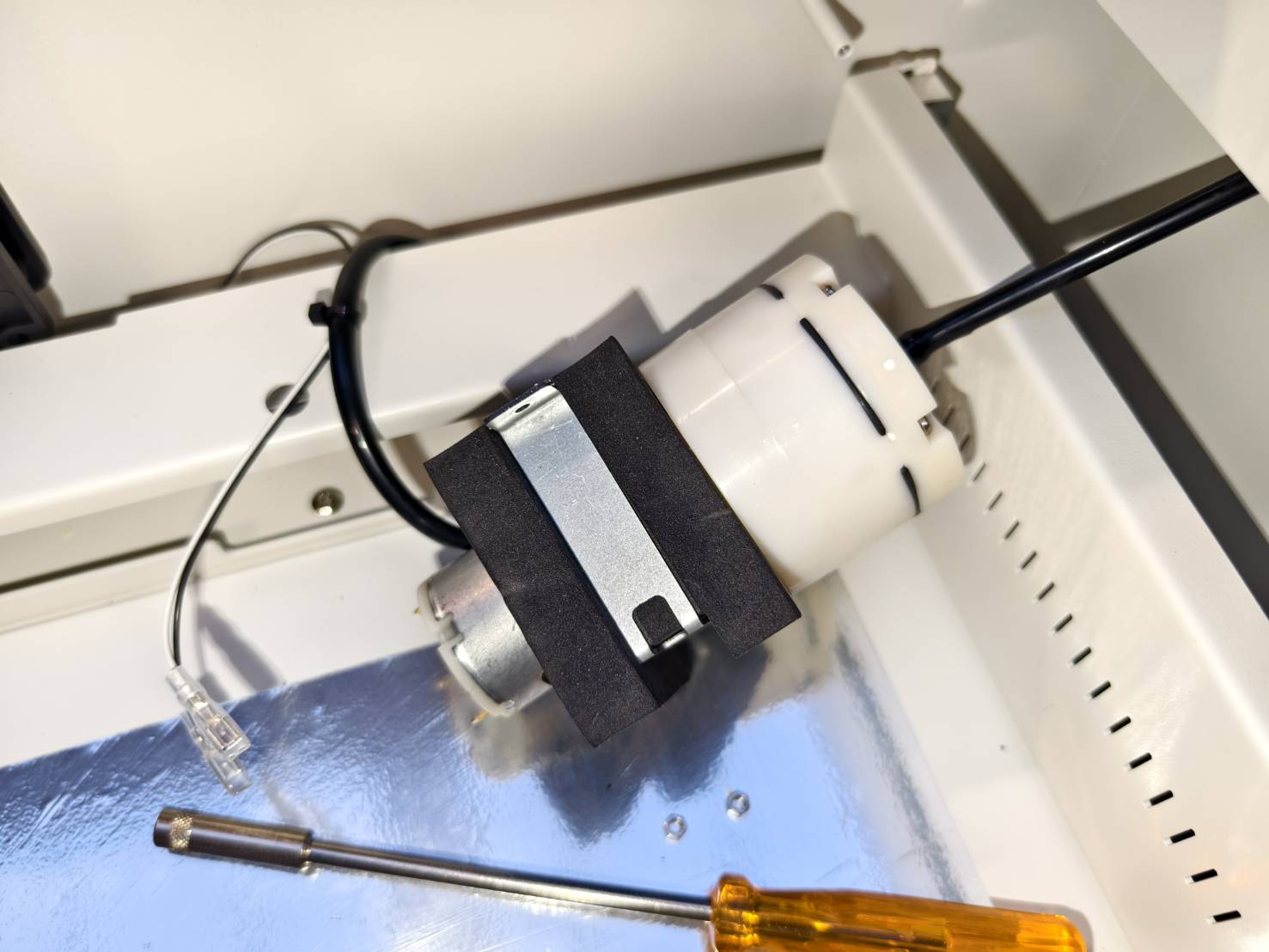

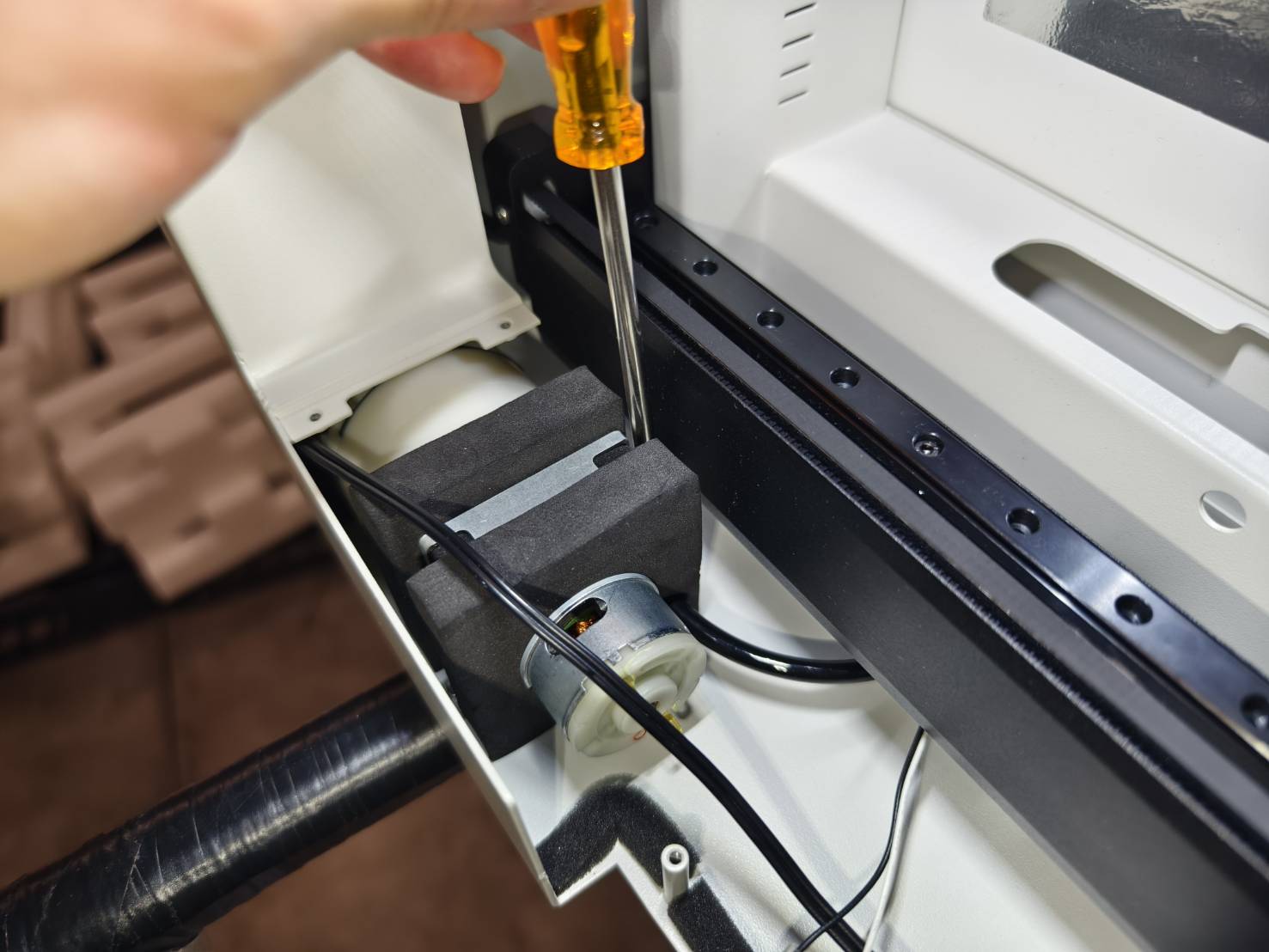

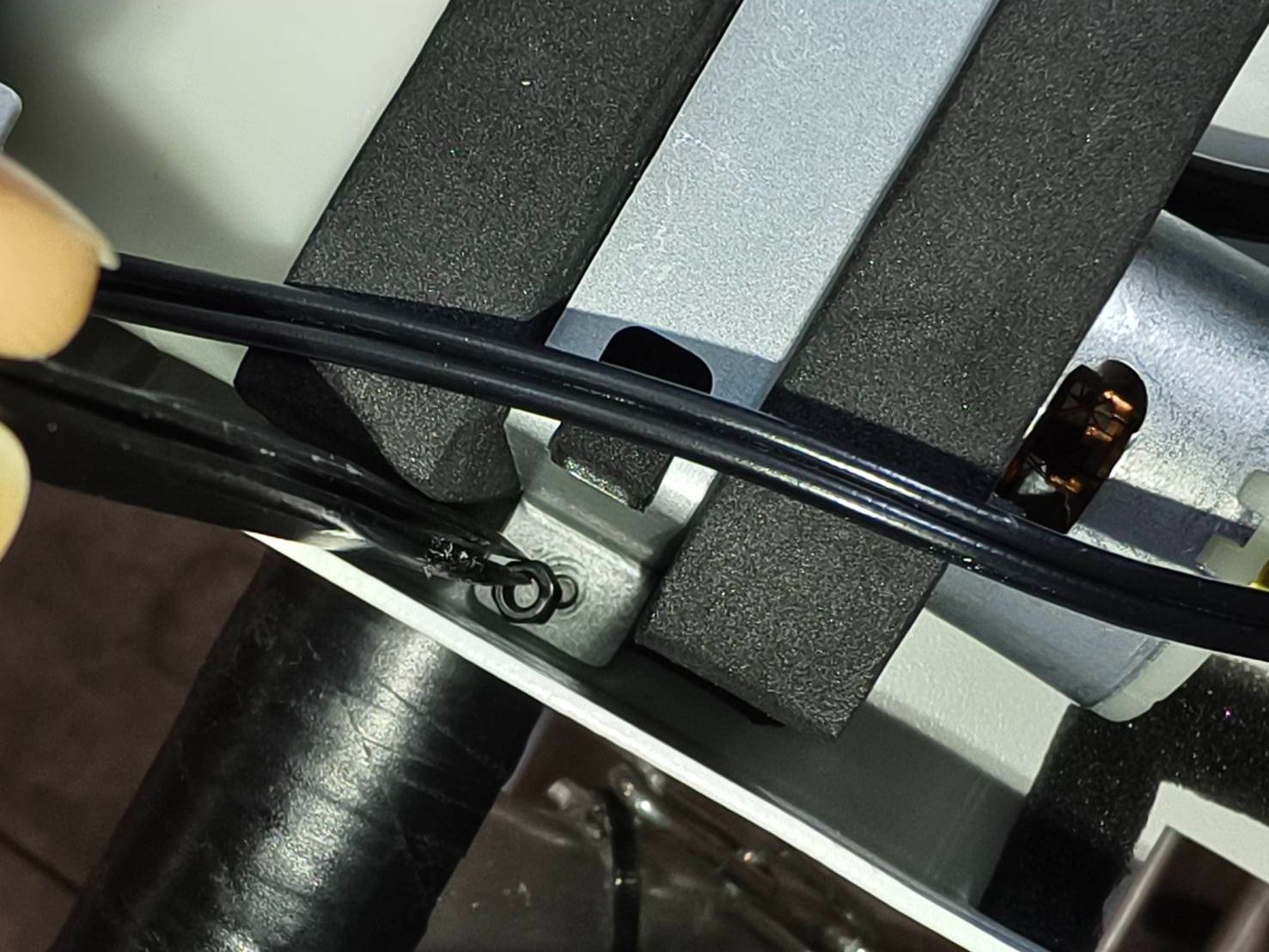

Use uma pinça para posicionar a porca no pino e aperte-a com uma chave de soquete.
Repita o processo em ambos os lados.
Etapa 18
Retorne a máquina à sua posição original.
Nota:
A substituição da bomba de ar é concluída nesta etapa.
Se não for necessário substituir o cabo da bomba de ar, pule para a Etapa 23 e conecte o cabo de 2 pinos diretamente.
Etapa 19

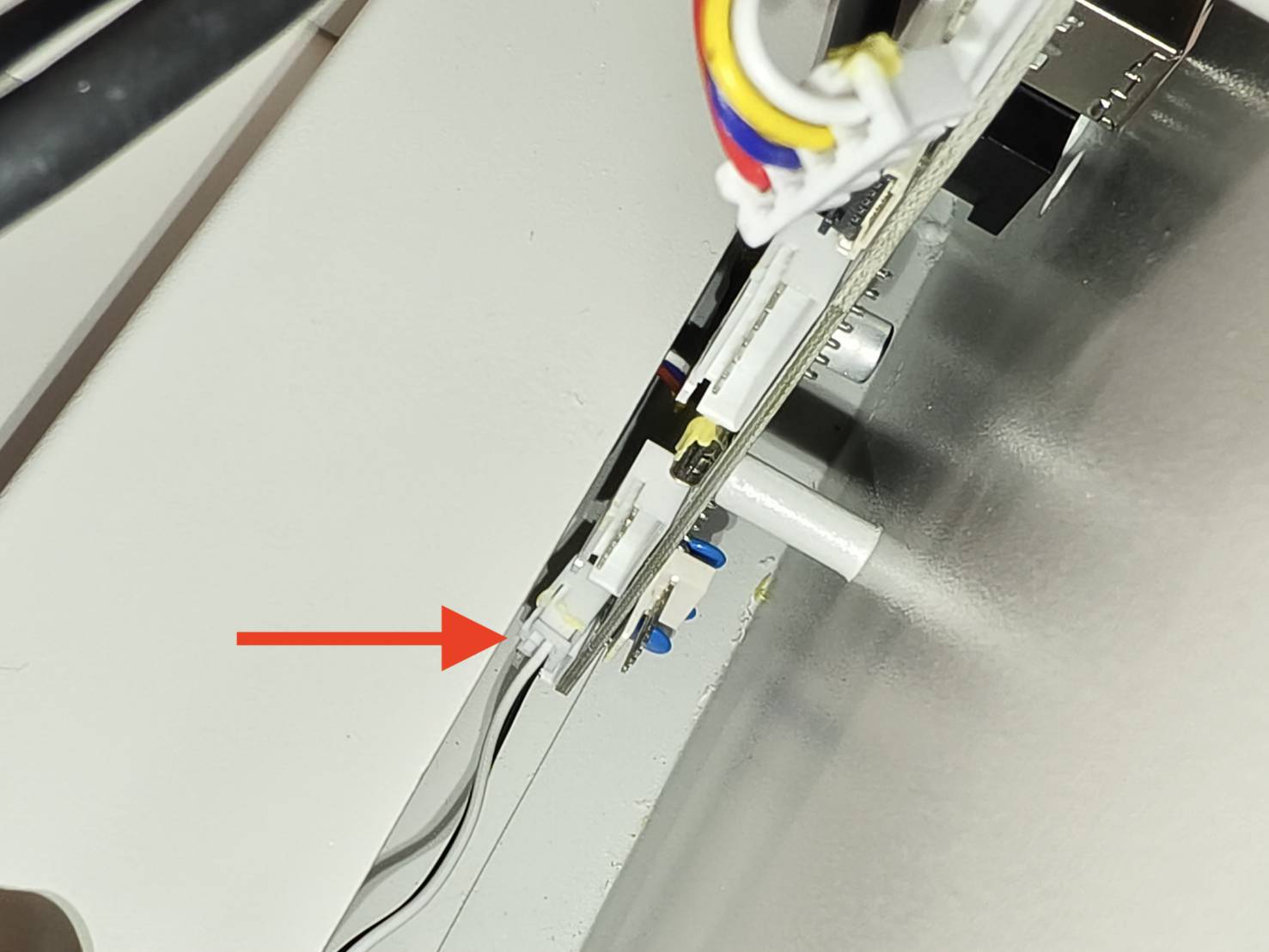

Desconecte o cabo de 2 pinos da bomba de ar na placa-mãe na parte inferior.
Etapa 20

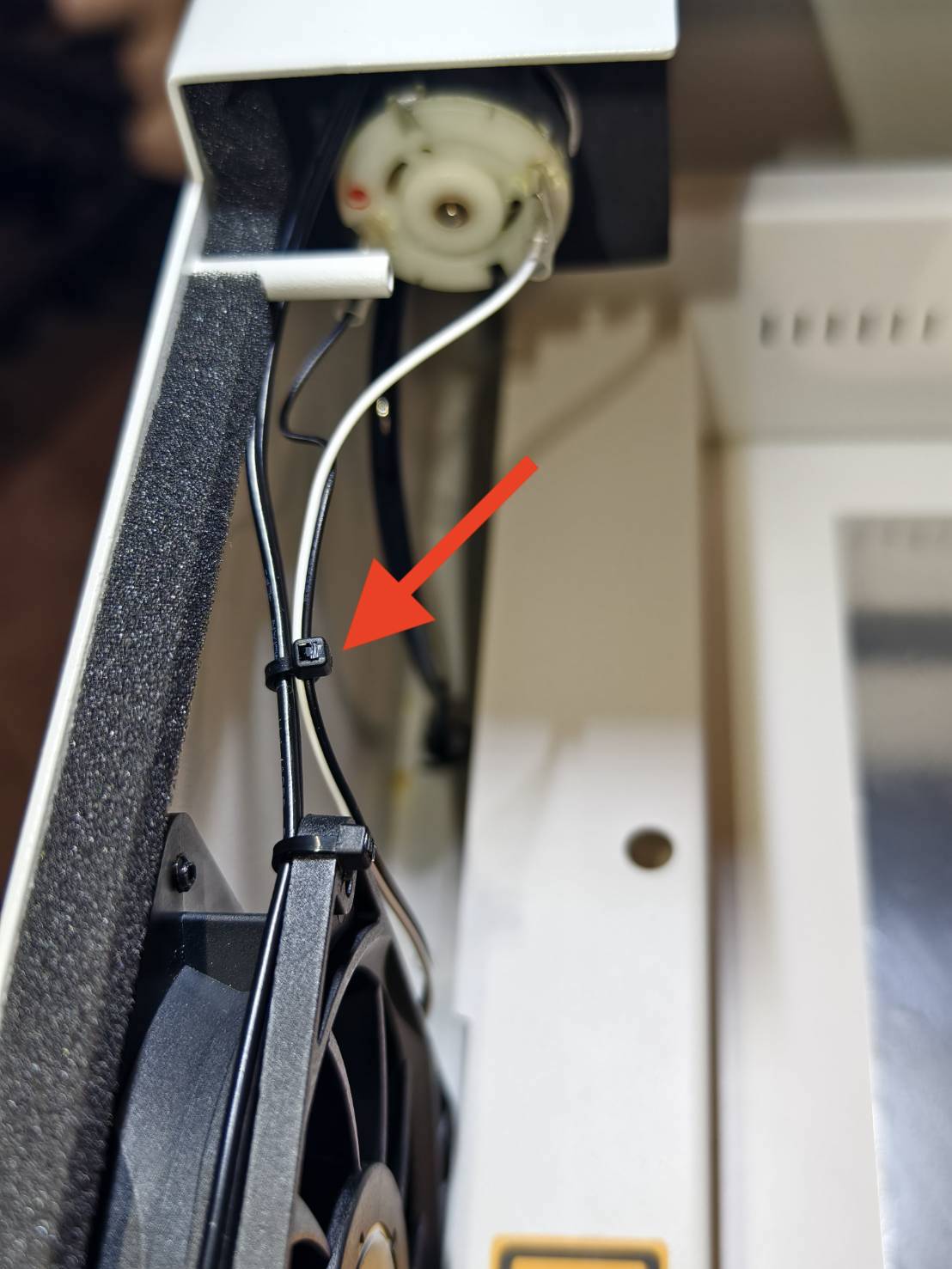

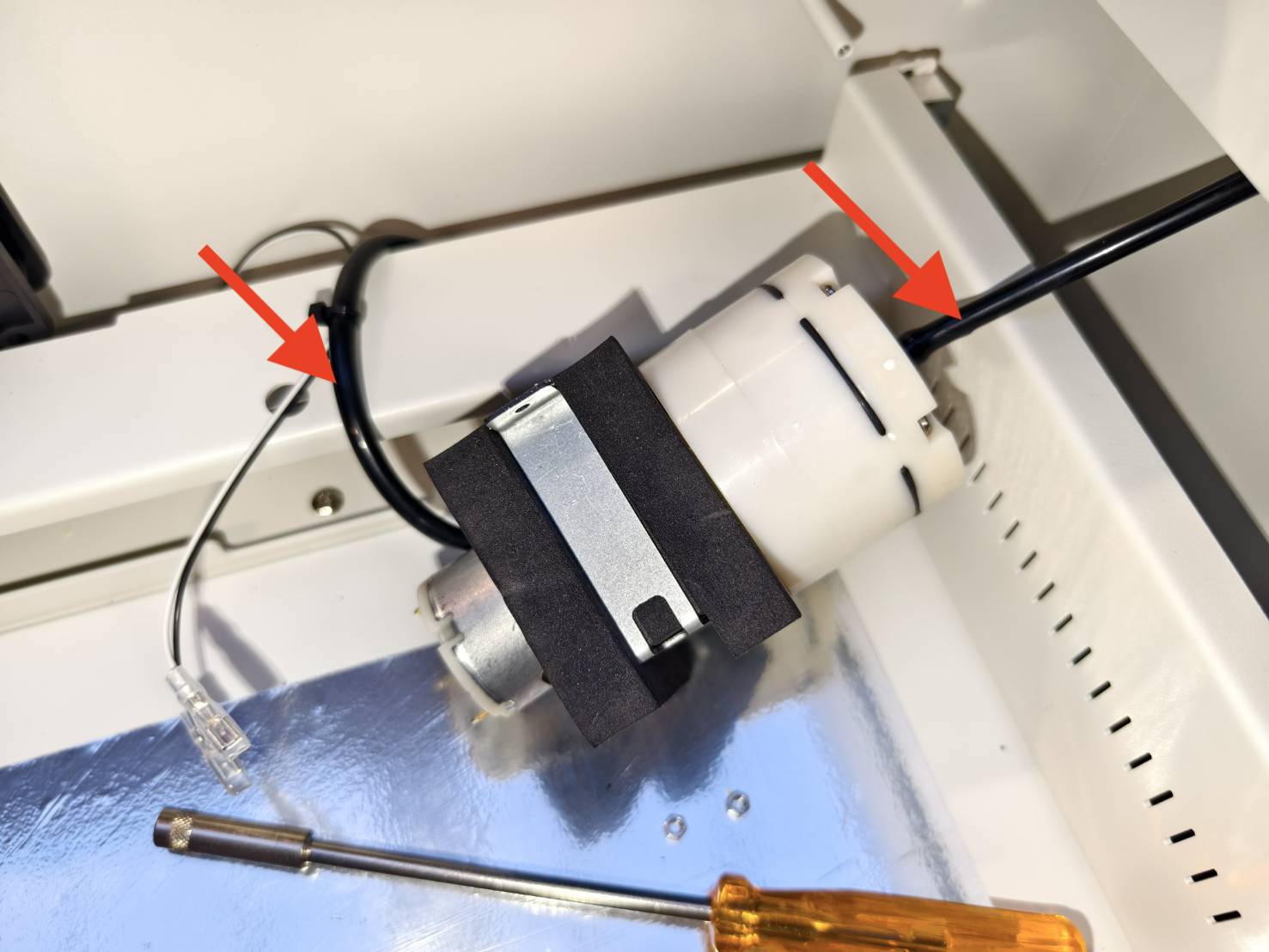

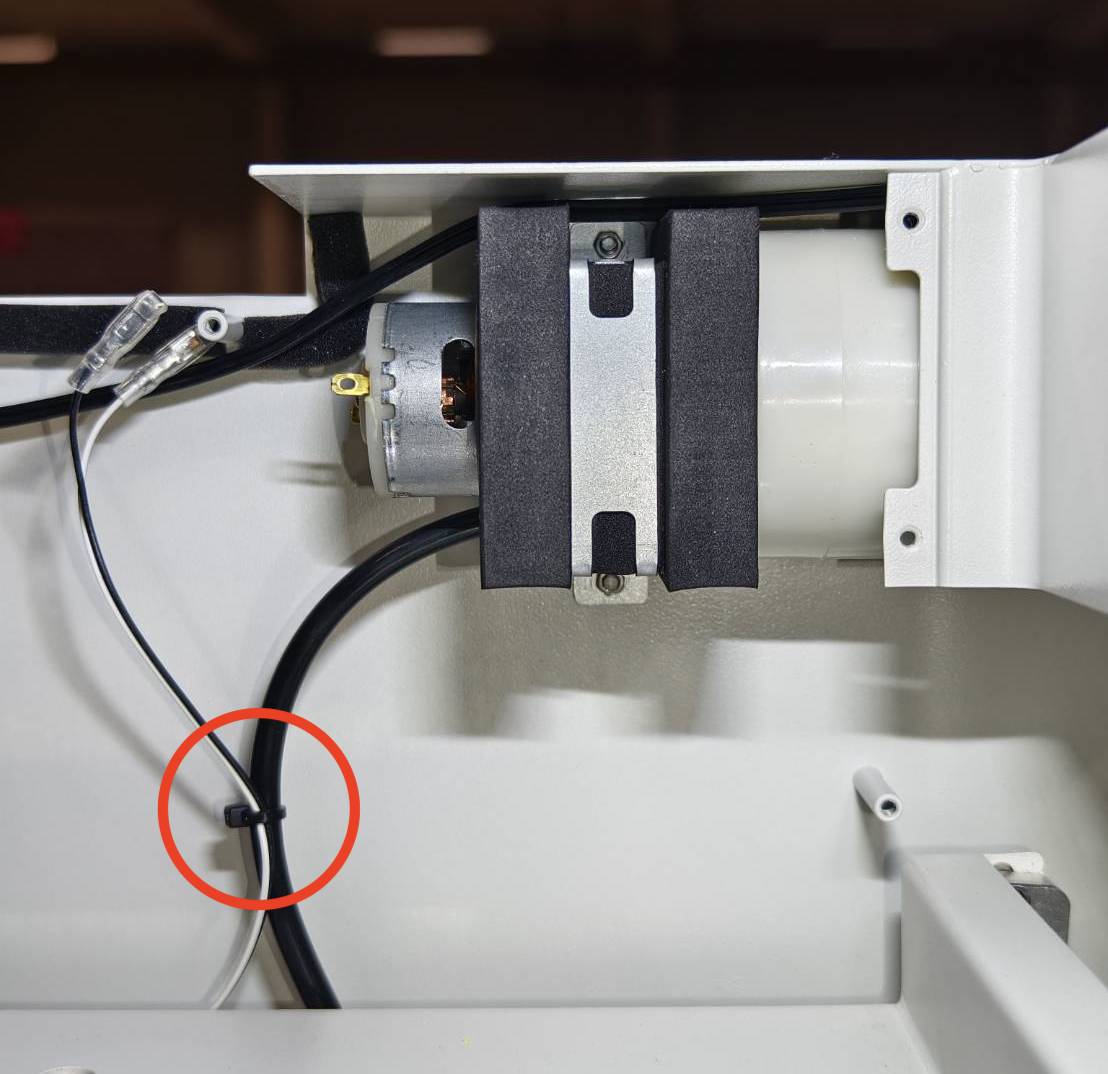

Corte a abraçadeira que prende a mangueira de ar e o cabo da bomba de ar.
Etapa 21

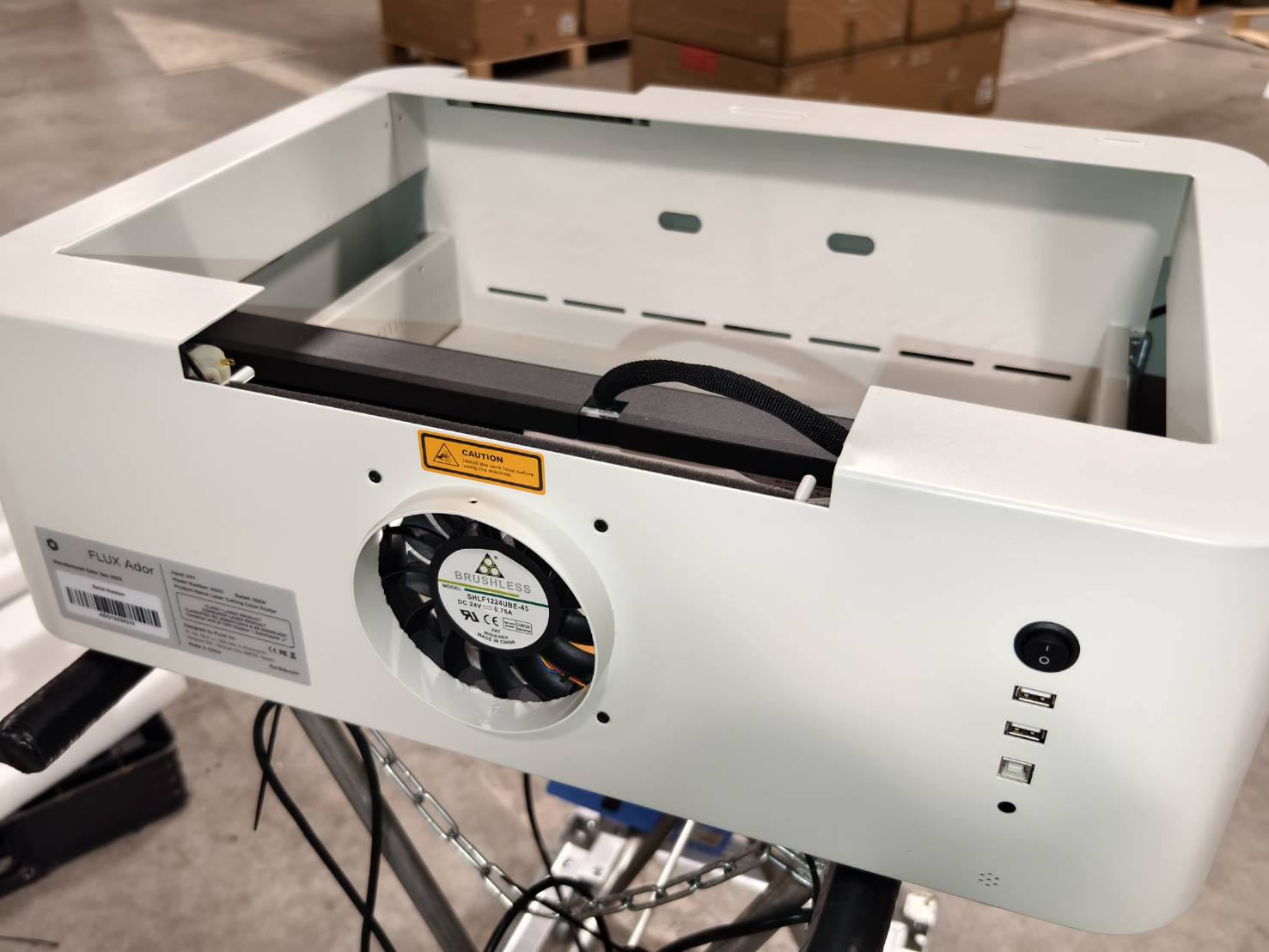

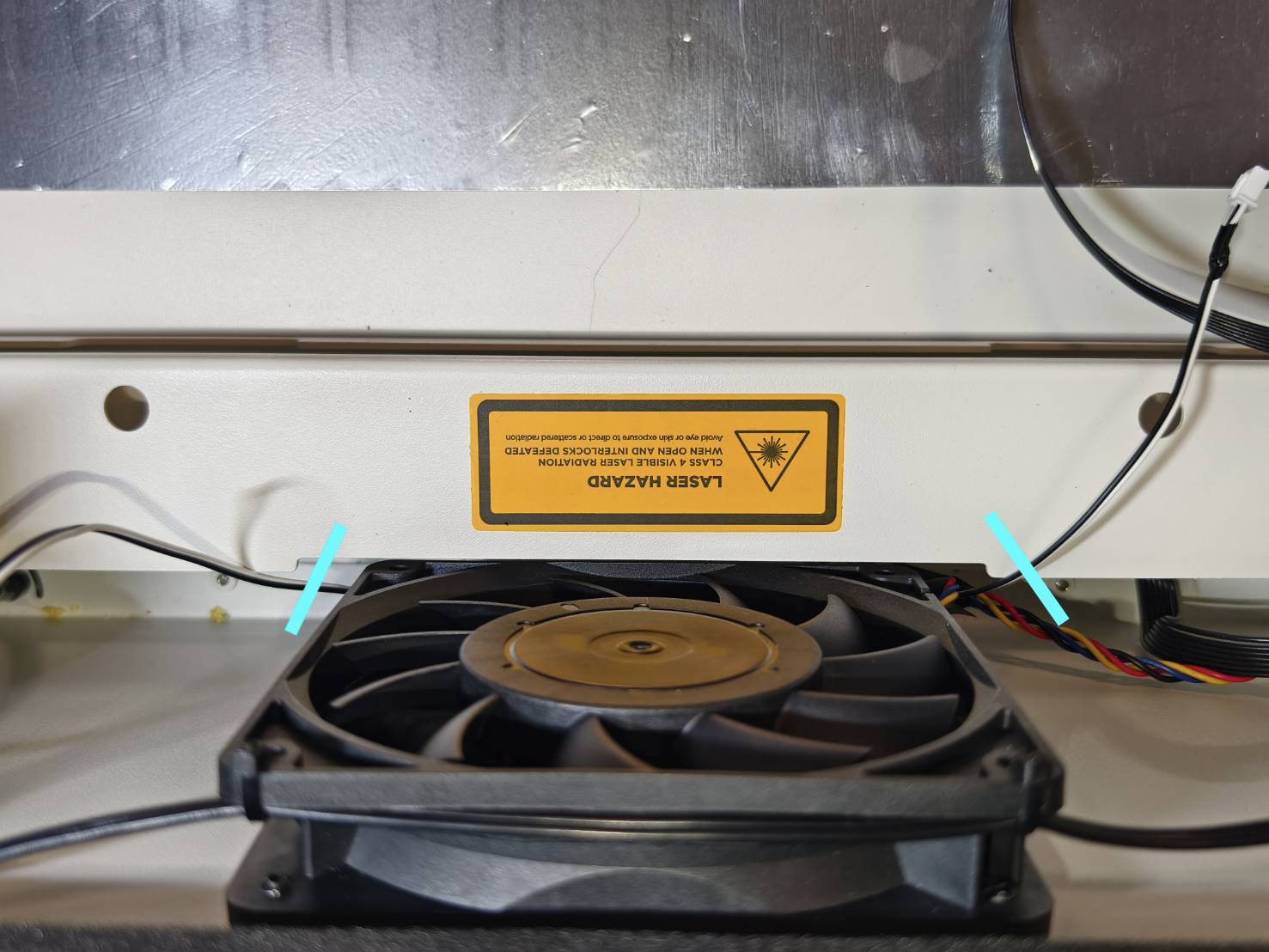

Corte os fios em ambos os lados do ventilador, conforme mostrado na imagem. Os fios cortados podem ser descartados.
Etapa 22

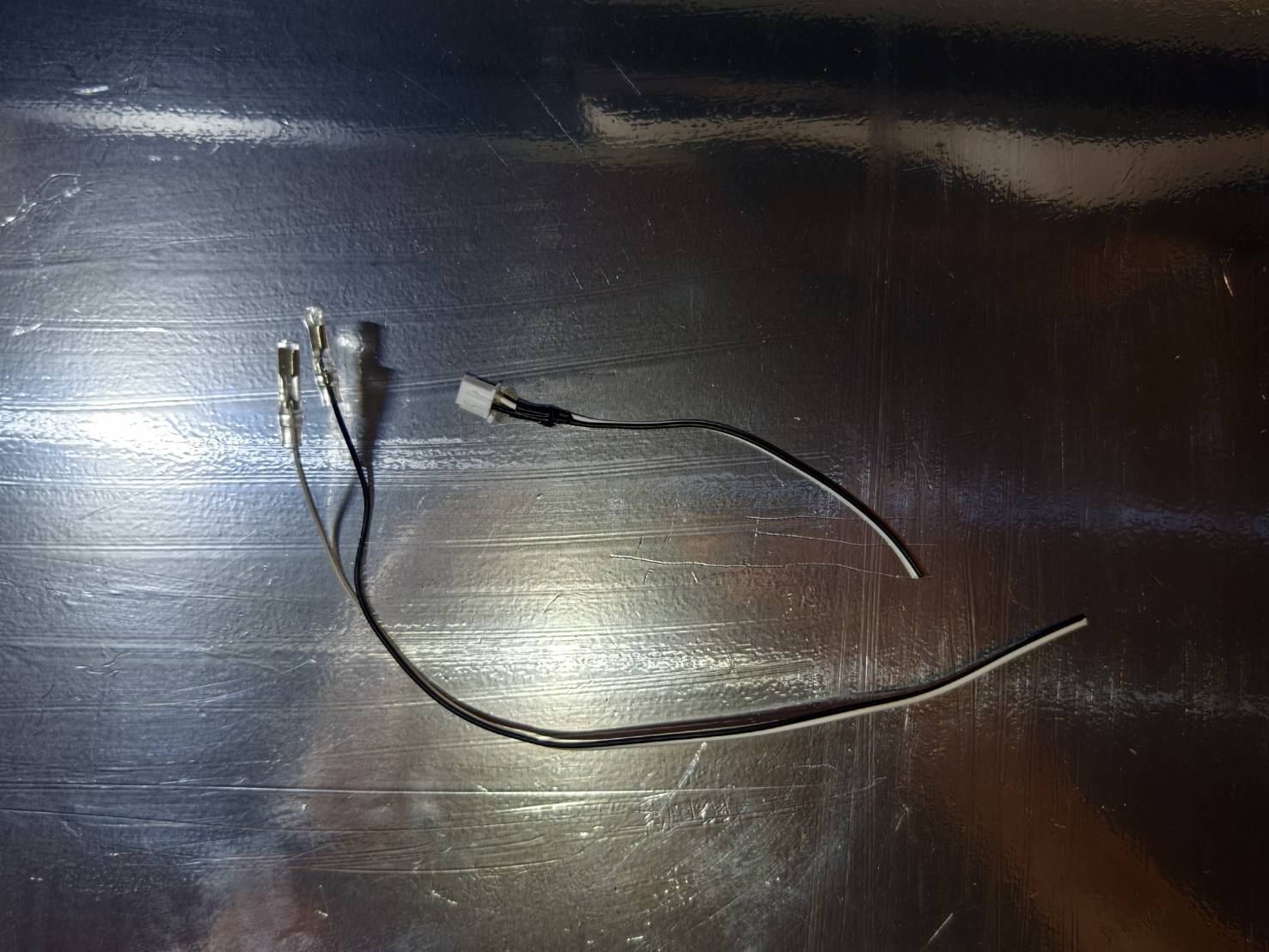

Conecte o novo cabo na placa-mãe.

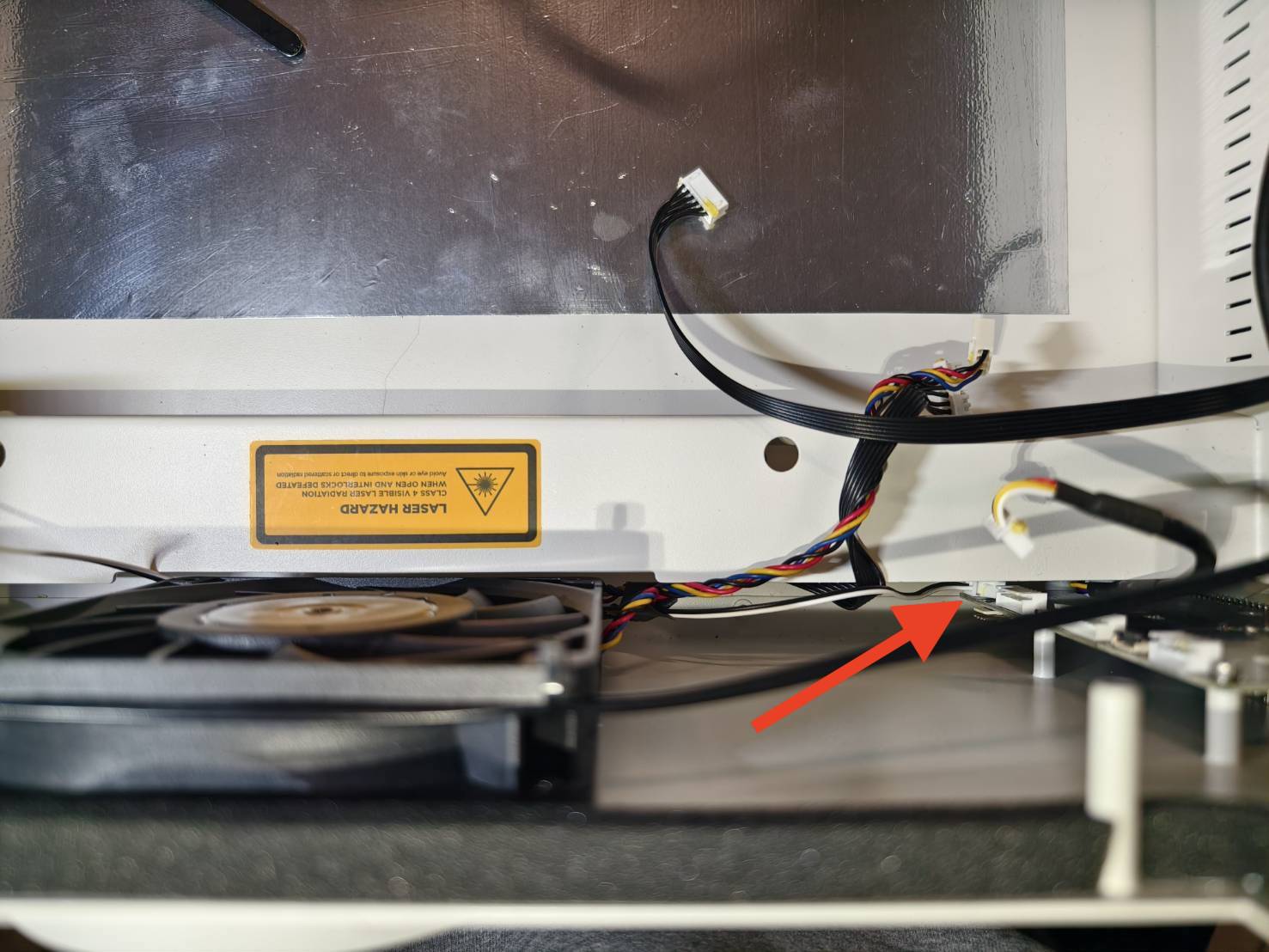

O cabo deverá passar por baixo do ventilador em direção à placa-mãe.
Etapa 23

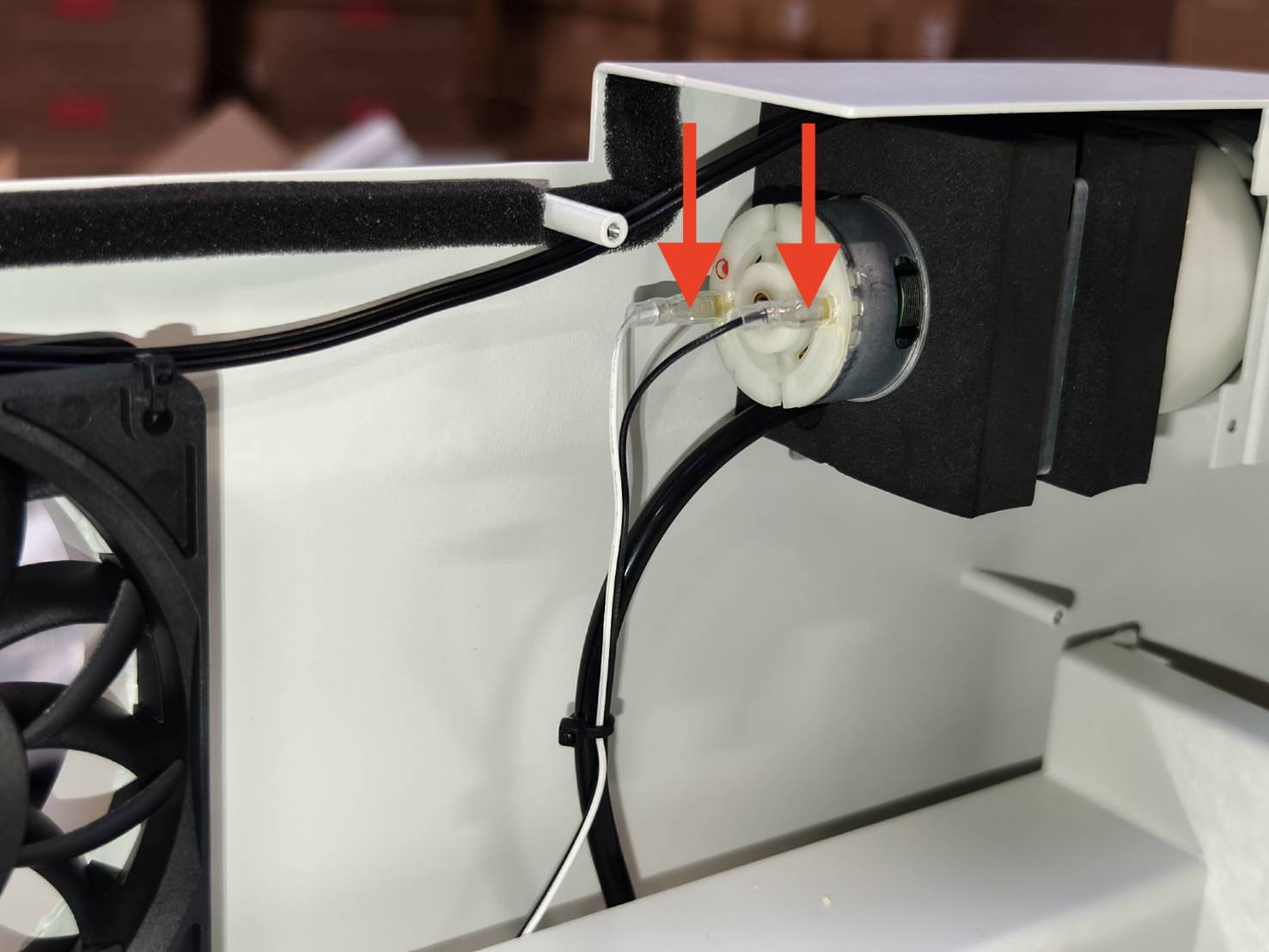

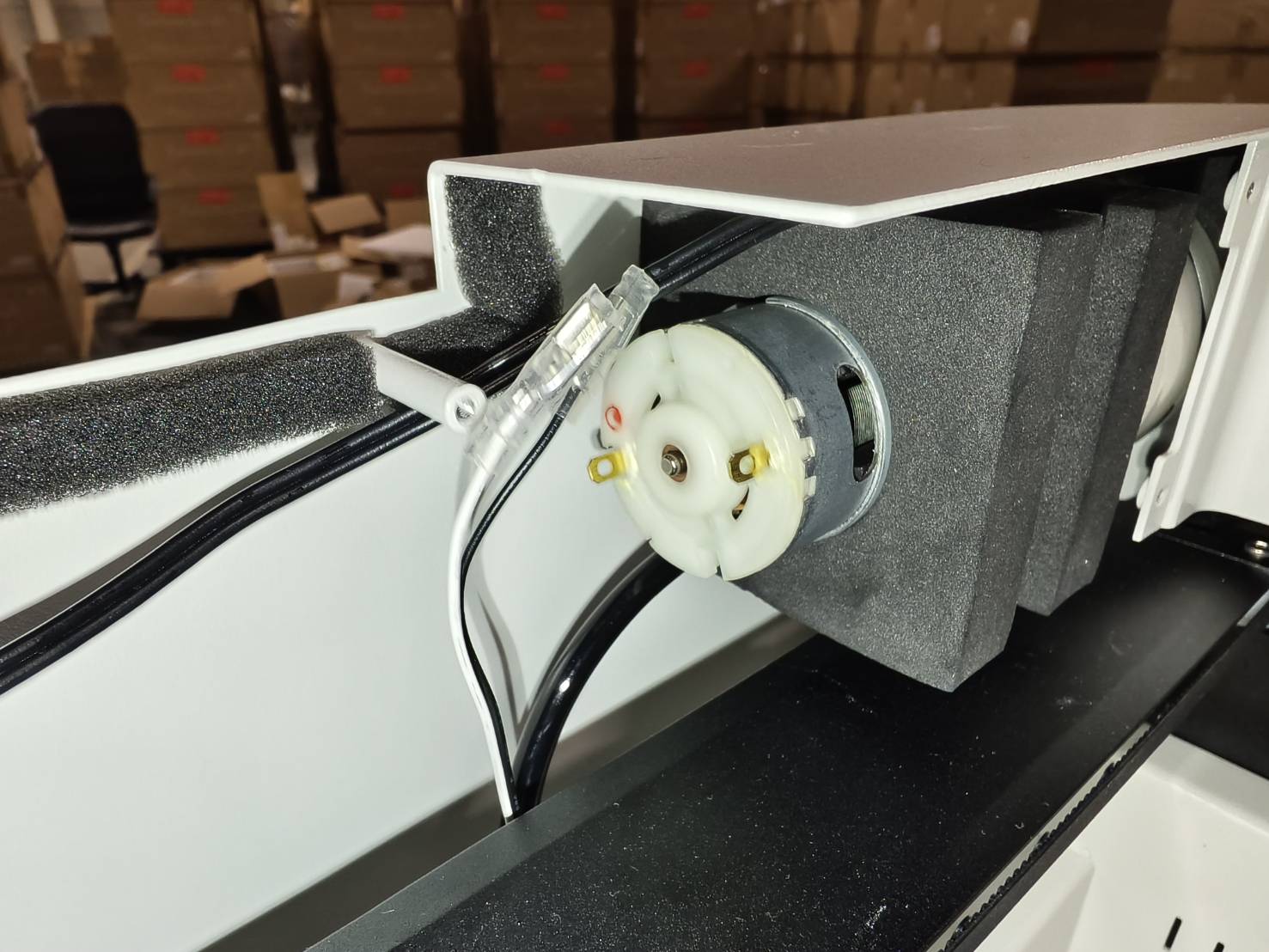

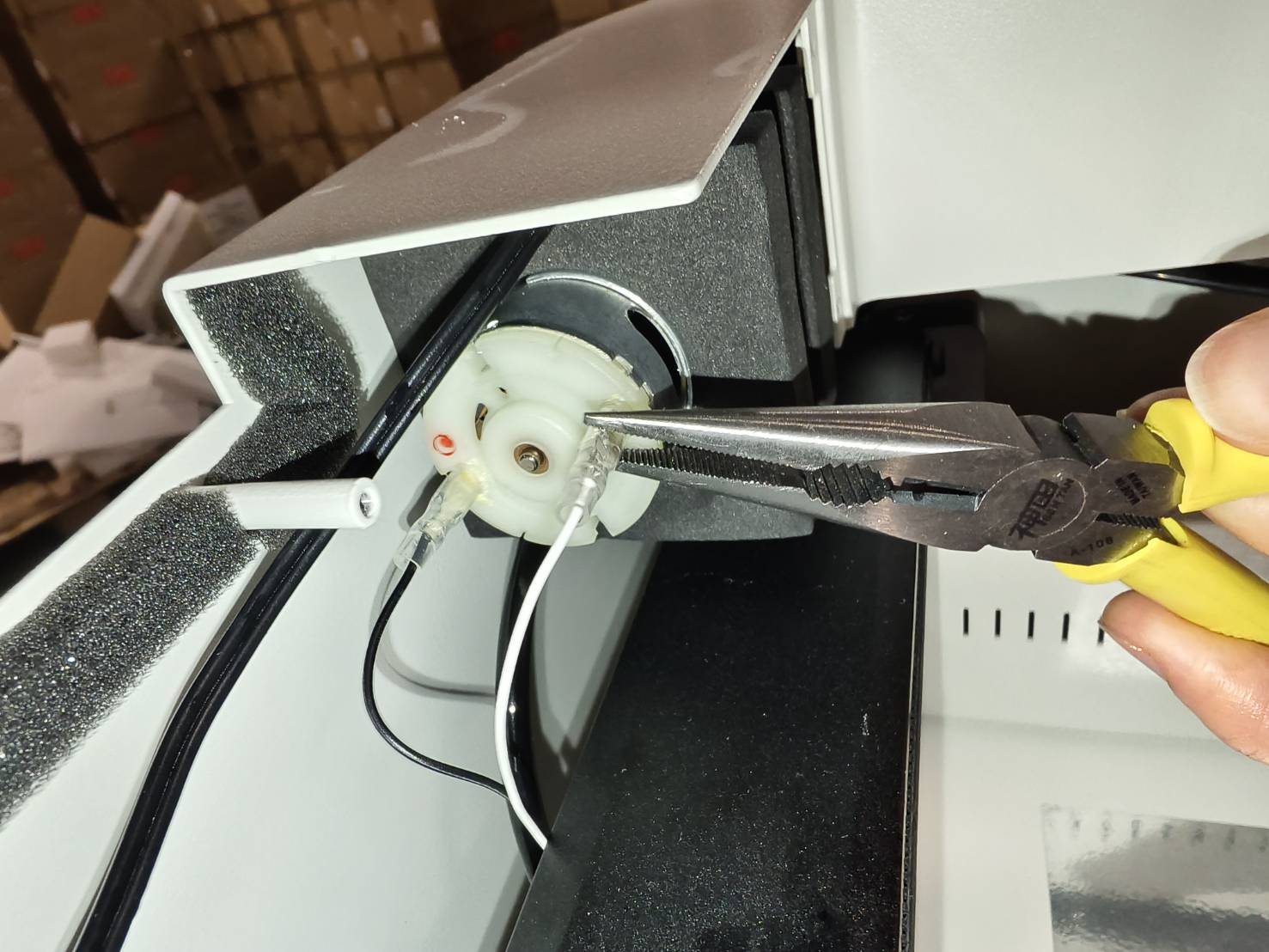

Conecte os fios à bomba de ar e use um alicate para pressionar os terminais.
(O fio preto deve ser conectado à marcação vermelha na bomba.)
Etapa 24

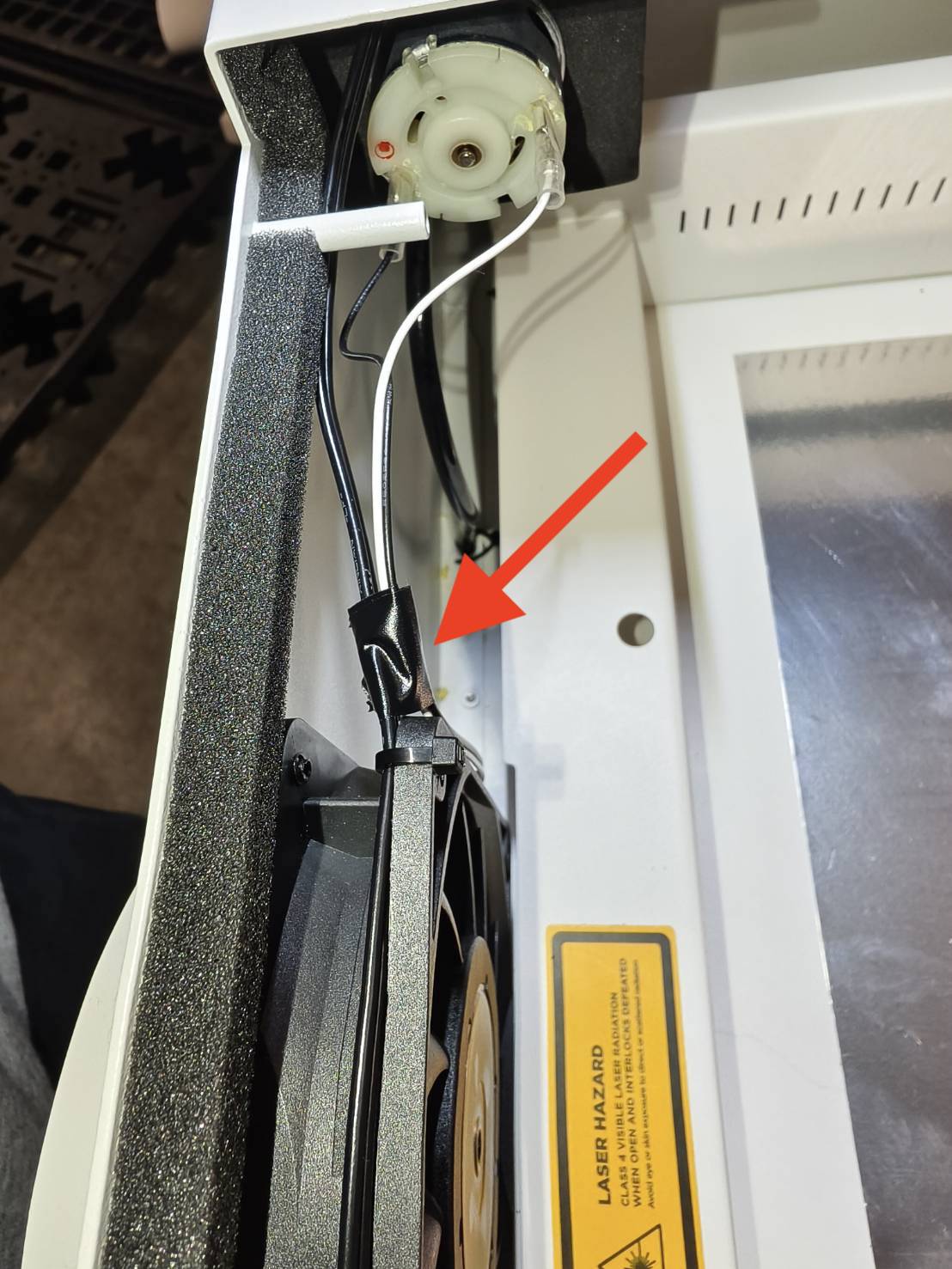

Prenda os fios do cabo da bomba de ar junto com o cabo fixado na parte superior do ventilador usando uma abraçadeira ou fita adesiva.
Nota: Pule esta etapa e vá para a Etapa 25 se não for necessário substituir o seu cabo.
Exemplo de abraçadeira
Exemplo de fita adesiva
Passo 25
Reconecte os cabos.
Certifique-se de que a marca branca no cabo USB-C esteja voltada para a área de trabalho, conforme mostrado na imagem abaixo.
(Pinças podem ser úteis nesta etapa)
Passo 26
Coloque a placa e a tampa da porta na parte superior. Deixe um espaço para permitir o acesso com as mãos.
Passo 27
Insira o cabo da câmera na placa-mãe.
Observe que a superfície metálica do cabo da câmera deve estar voltada para a placa-mãe.
A superfície metálica do cabo da câmera:
A superfície metálica deve estar voltada para a placa-mãe:
Insira o cabo:
Trave o conector:
Passo 28
Insira o cabo do motor.
Passo 29
Empurre a placa de volta e aperte os parafusos. (Parafuso T8 x 8 unidades)
Passo 30
Como as etapas anteriores envolveram a movimentação da tampa da porta e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera.
