Ador - Guia de Substituição do Ventilador de Exaustão

Ferramentas:

• Chave de fenda Phillips
• Chave Torx T8
• Alicate de corte diagonal ou alicate de bico
• Abraçadeiras plásticas ou fita adesiva
• Pinça (Opcional)

Passo 1:

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2:

Remova os parafusos da placa. Parafuso T8 x 8 unidades (A placa e a tampa da porta estão conectadas.)

Passo 3:

Desloque a placa e a tampa da porta ligeiramente para frente.

Passo 4:

Desconecte o cabo do motor. Isso facilitará a remoção do cabo da câmera posteriormente.

Passo 5:

Desconecte o cabo da câmera.
Observe que há uma trava prendendo o cabo. Abra a trava para remover o cabo da câmera.
(O uso de pinças pode ser útil nesta etapa)

Trava Fechada:

Clipe Destravado:

Puxe o cabo:

Passo 6:

Remova a placa e a tampa da porta.

Passo 7:

Remova os outros quatro cabos e deixe o cabo de 2 pinos na parte inferior conectado.
(O uso de pinças pode ser útil nesta etapa)

Passo 8:

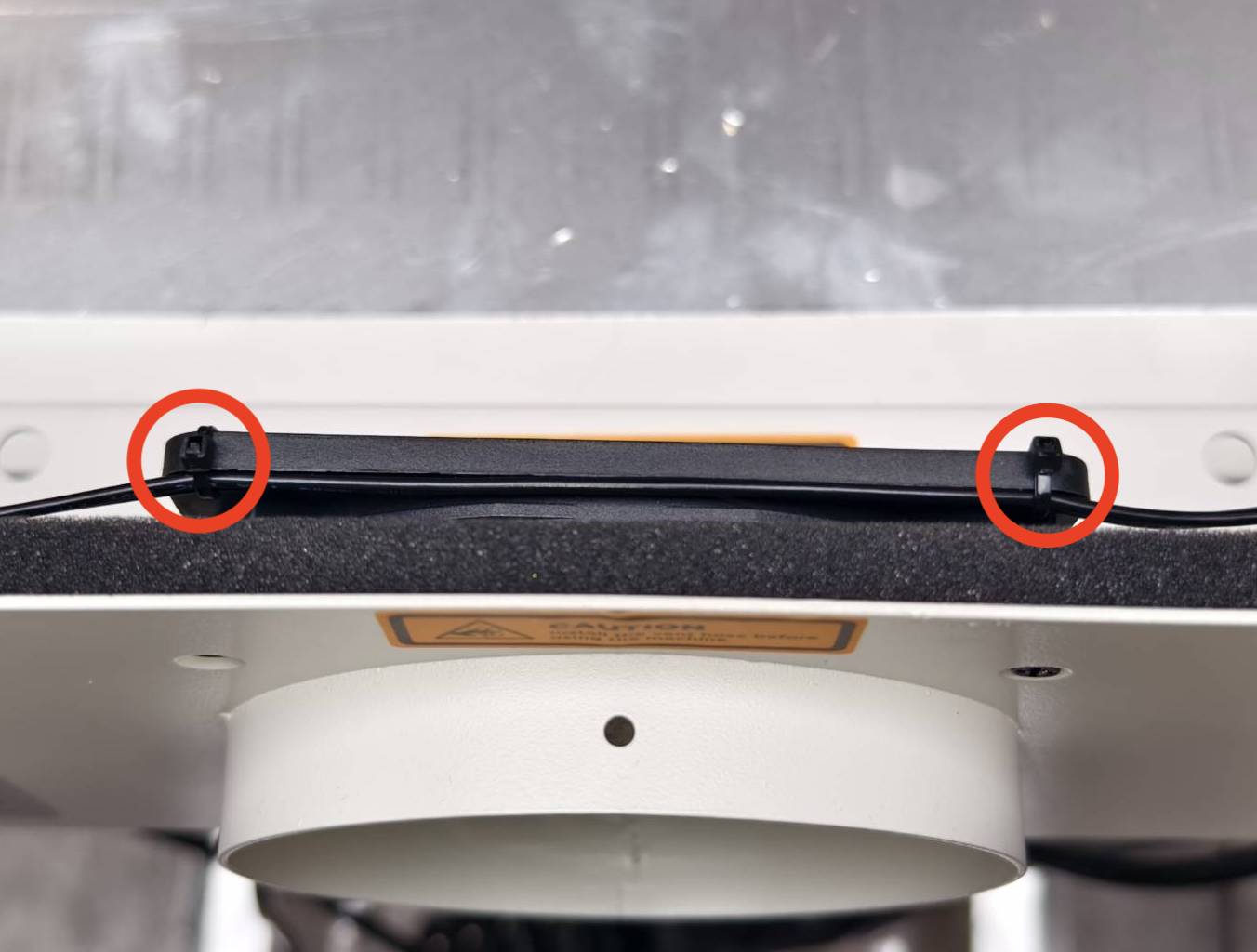

Corte essas abraçadeiras com um alicate de corte ou alicate comum.

Passo 9:

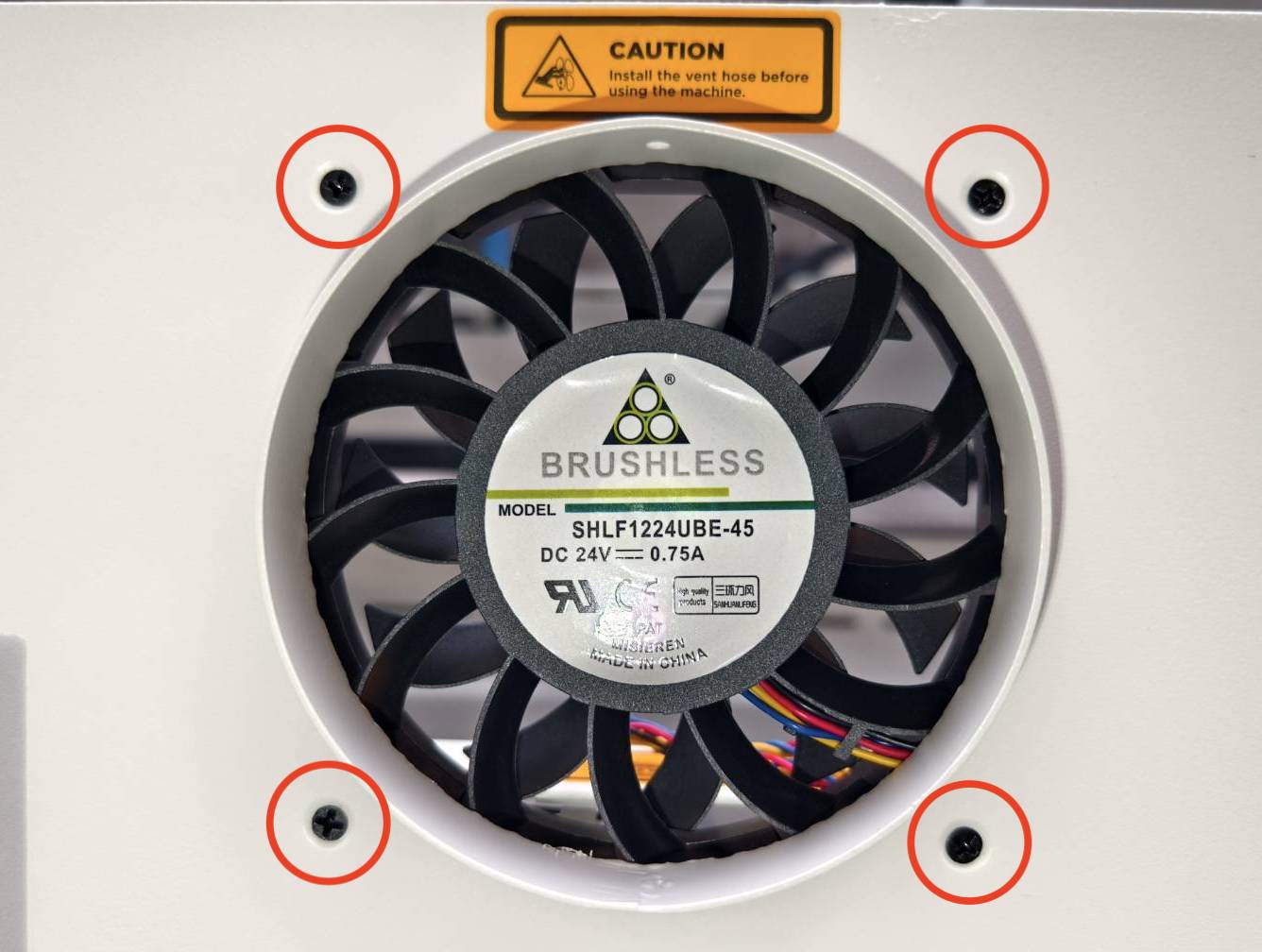

Remova o ventilador desparafusando esses quatro parafusos com uma chave Phillips.

Passo 10:

Uma vez que o ventilador esteja solto, na parte inferior, corte cuidadosamente as abraçadeiras. O ventilador poderá ser completamente removido após cortar as abraçadeiras.

Passo 11:

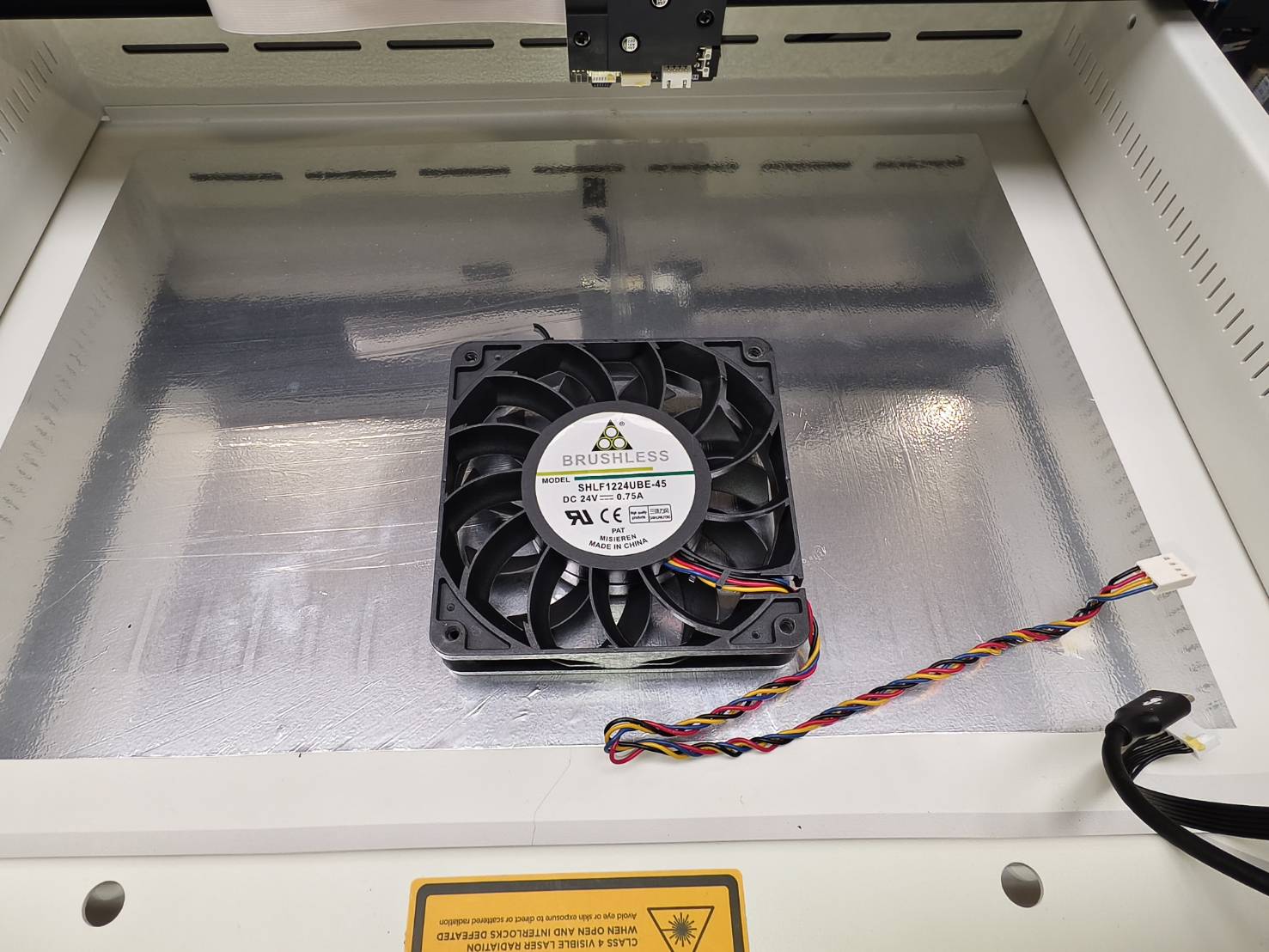

Pegue o novo ventilador e prenda o cabo de 2 pinos que ainda está conectado junto com o cabo do ventilador, conforme mostrado na imagem abaixo. Certifique-se de que o lado do cabo esteja na parte inferior do ventilador.
O comprimento do cabo do ventilador deve ser reduzido dobrando-o. É aceitável usar abraçadeiras ou fitas para prender os cabos.

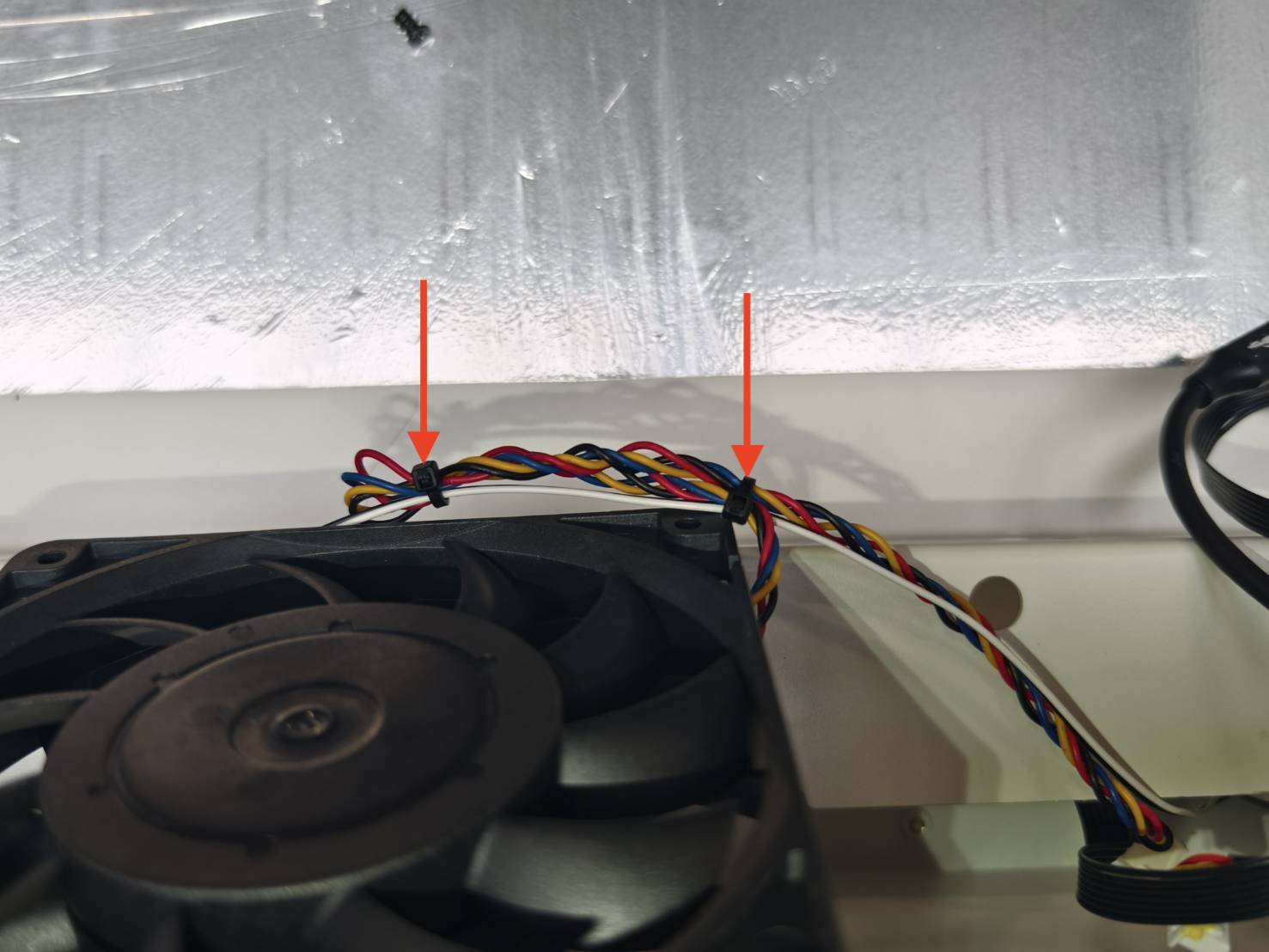

Exemplo de abraçadeira:

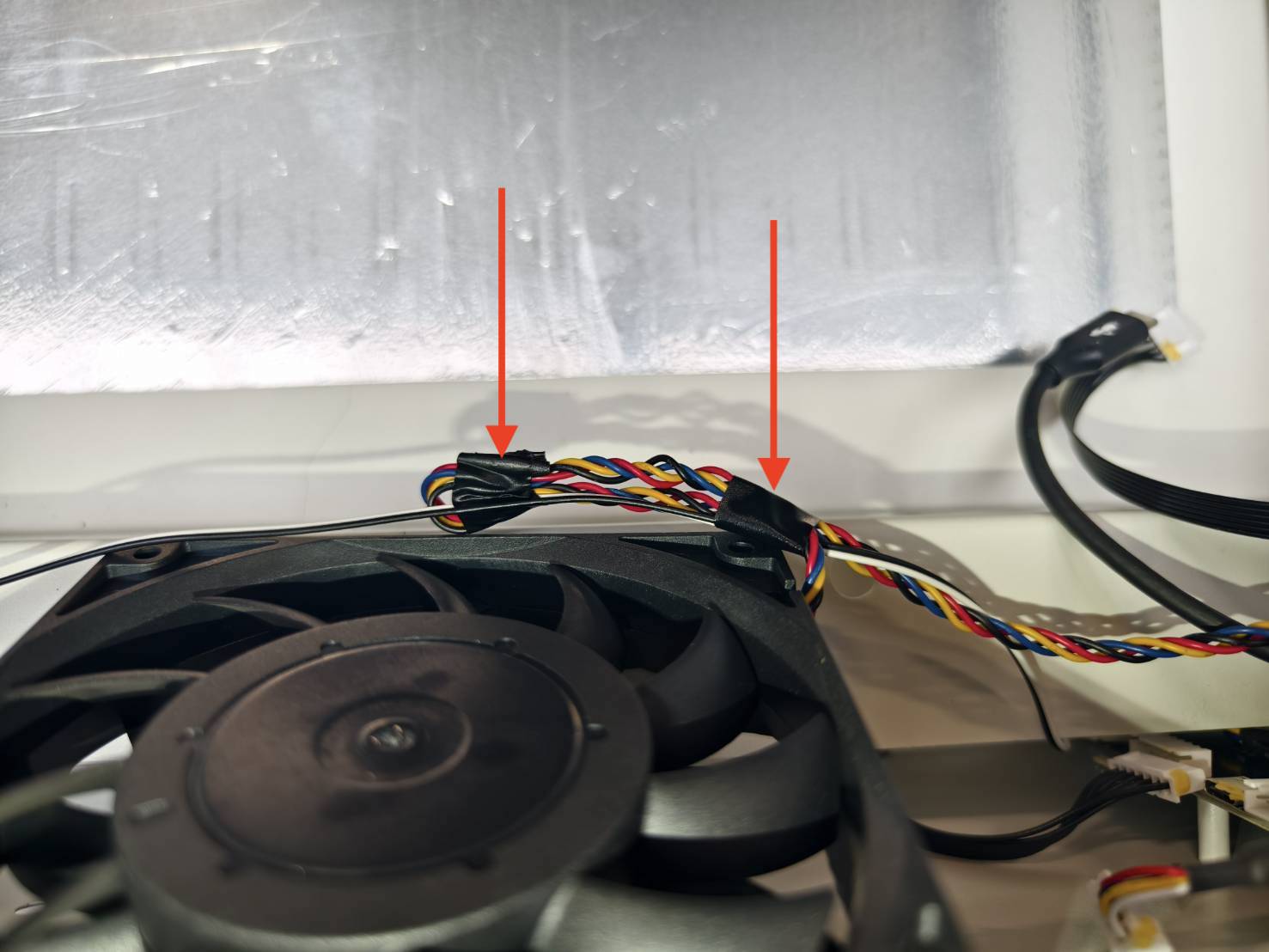

Exemplo de fita:

Passo 12:

Fixe o novo ventilador na máquina apertando os quatro parafusos.
Certifique-se de que os cabos amarrados fiquem posicionados embaixo do ventilador.

Passo 13:

Reconecte os cabos.
Certifique-se de que a marca branca no cabo USB-C esteja voltada para a área de trabalho, conforme mostrado na imagem abaixo.
(O uso de pinças pode ser útil nesta etapa)

Passo 14:

Fixe o cabo na parte superior do ventilador usando abraçadeiras ou fita adesiva.

Exemplo de abraçadeira:

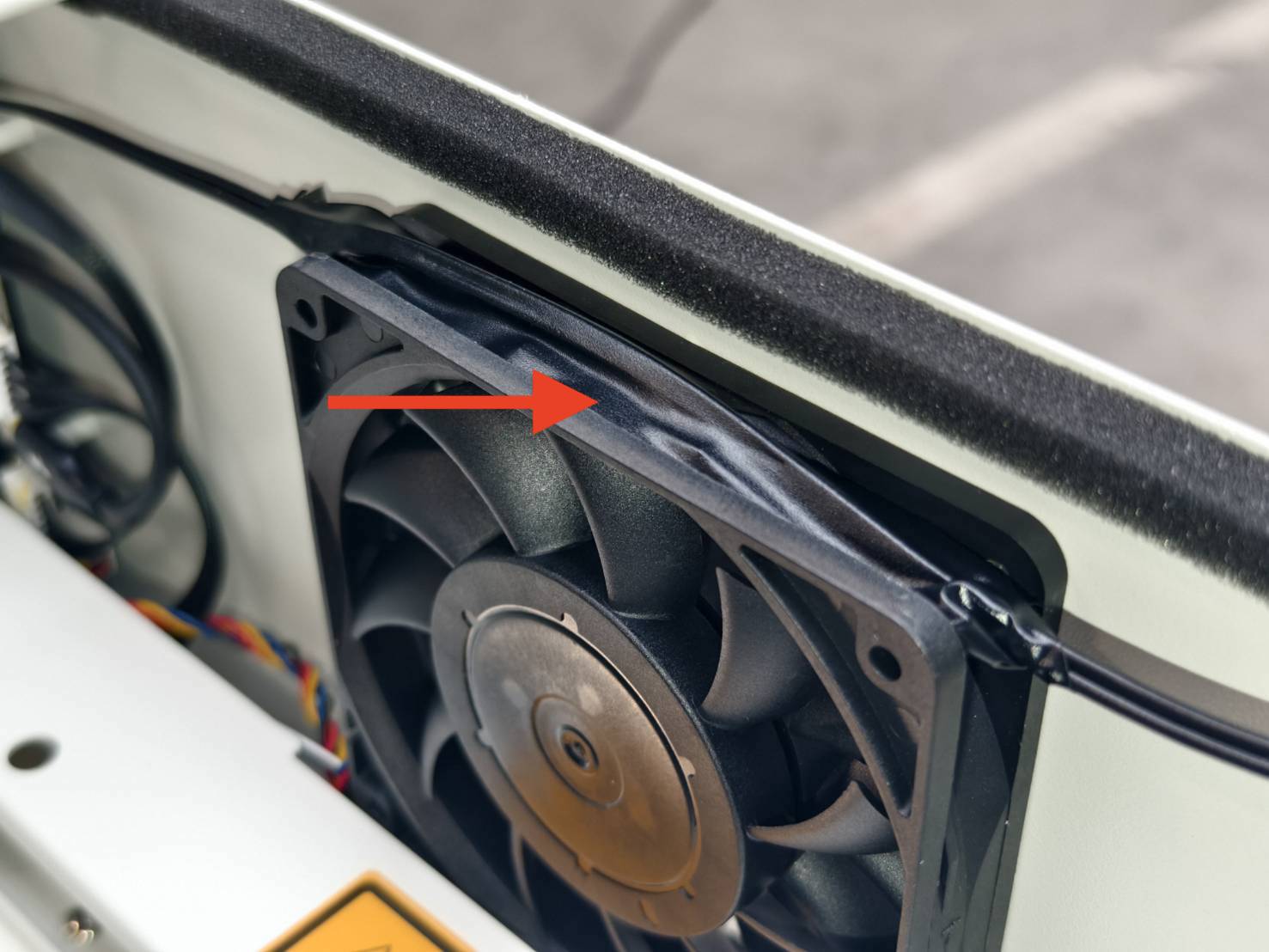

Exemplo de fita:

Passo 15:

Coloque a placa e a tampa superior. Deixe um espaço para permitir o acesso com as mãos.

Passo 16:

Insira o cabo da câmera na placa-mãe.
Observe que a superfície metálica do cabo da câmera deve estar voltada para a placa-mãe.

A superfície metálica do cabo da câmera:


A superfície metálica deve estar voltada para a placa-mãe:

Insira o cabo:

Trave o conector:

Passo 17 - Insira o cabo do motor:

Passo 18:

Recoloque a placa e aperte os parafusos. (Parafuso T8 x 8 unidades)

Passo 19

Como as etapas anteriores envolveram a movimentação da tampa da porta e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera.

#Fim
