Cabo LightBurn Bridge - Ador

Isenção de responsabilidade

Para usar o LightBurn para controlar o Ador, você deve baixar a versão oficial do software LightBurn. Como o LightBurn é um software de terceiros, a FLUX não pode ser responsabilizada por quaisquer perdas causadas por sua operação.

O firmware do Ador passou por diversos testes, mas ainda é possível que algumas funções do software LightBurn não sejam compatíveis com a máquina. Se ocorrerem erros devido à incompatibilidade, siga as instruções no link abaixo para relatar corretamente o problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Suporte ao Cliente]



Antes de começar

1. Atualize o Firmware para a versão 5.2.0 ou superior.

- Selecione a opção "MACHINE → Update to a opção latest Firmware" no painel do Ador.
- Você também pode atualizar o firmware através do Beam Studio
Baixe o firmware do site oficial. Em seguida, clique em "Machine→ Update Firmware". Depois disso, atualize o firmware da máquina para a versão selecionada, escolhendo o arquivo de firmware no computador.



2. Baixe este arquivo de configuração: Ador_Preset

Nota: O arquivo de configuração que fornecemos contém as configurações de GCode e taxa de baudconfiguração da taxa de transmissãos. Se você não estiver usando o arquivo de configuração, configure-o separadamente nas "Configurações do dispositivo". (Consulte este artigo para mais detalhes)



Configurações do LightBurn

Para baixar o LightBurn, clique aqui.

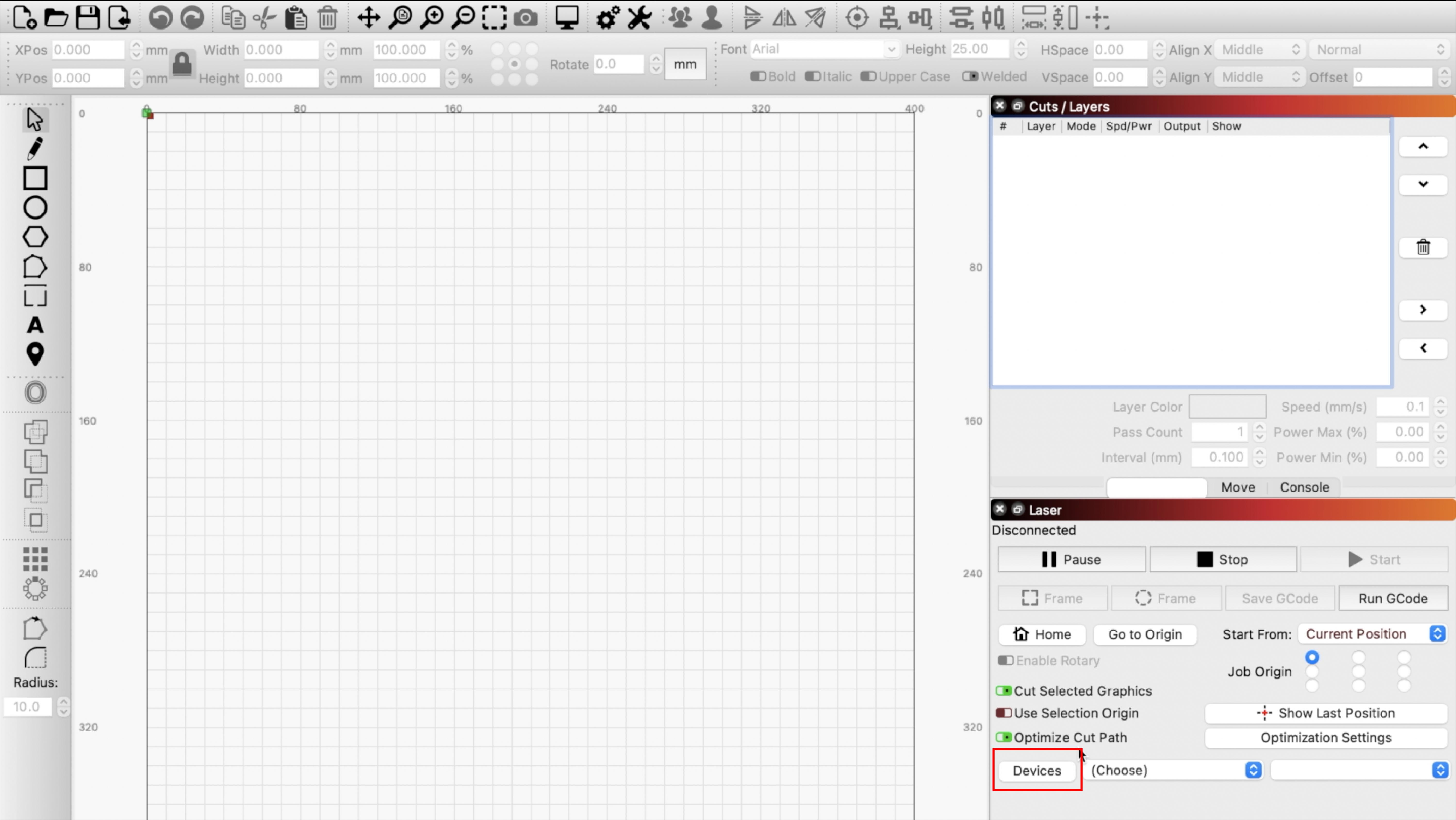

1. Abra o LightBurn e clique em "Dispositivos" na guia Laser .

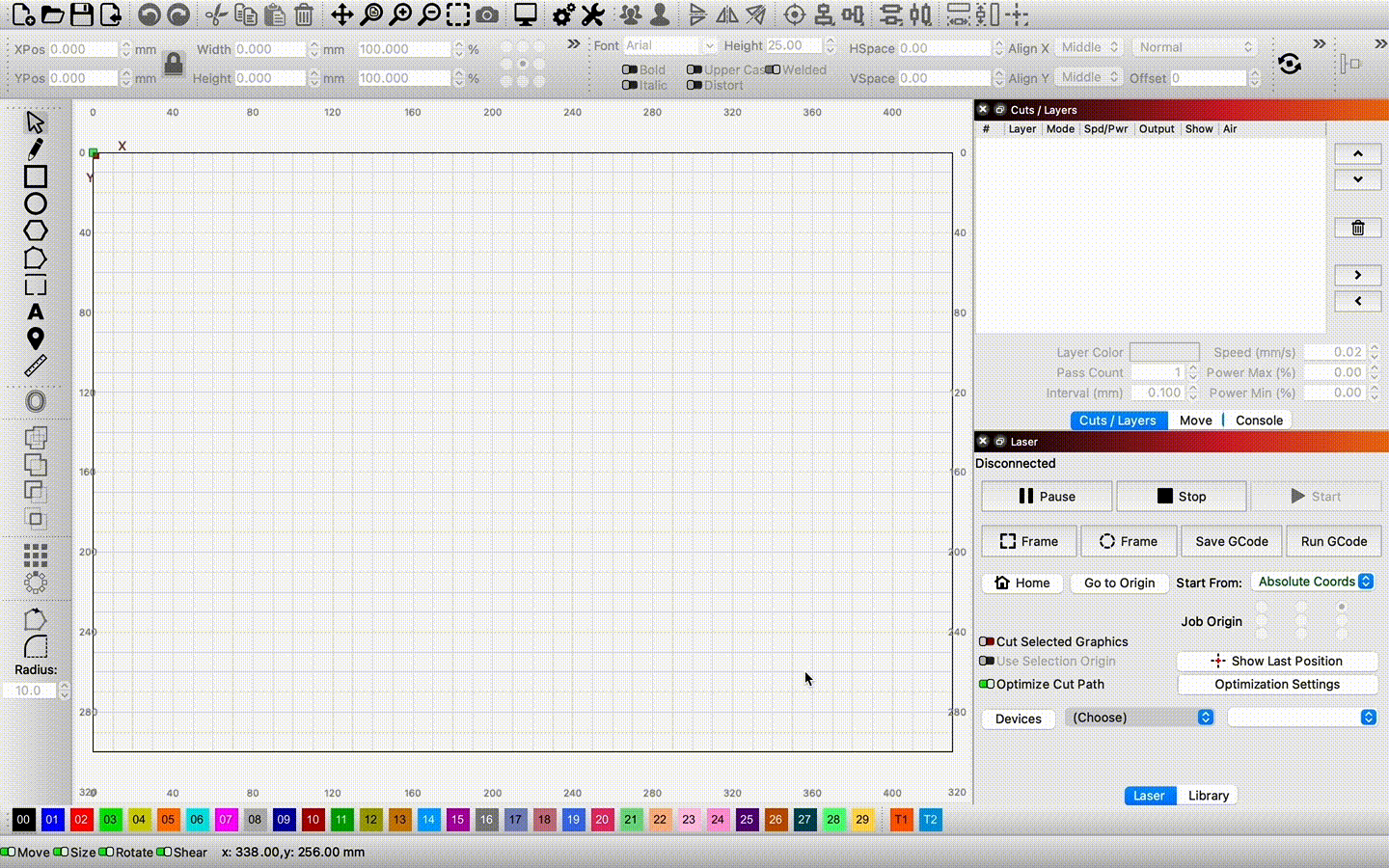

2. Clique em "Importar" para importar o arquivo Ador_Preset que você baixou.

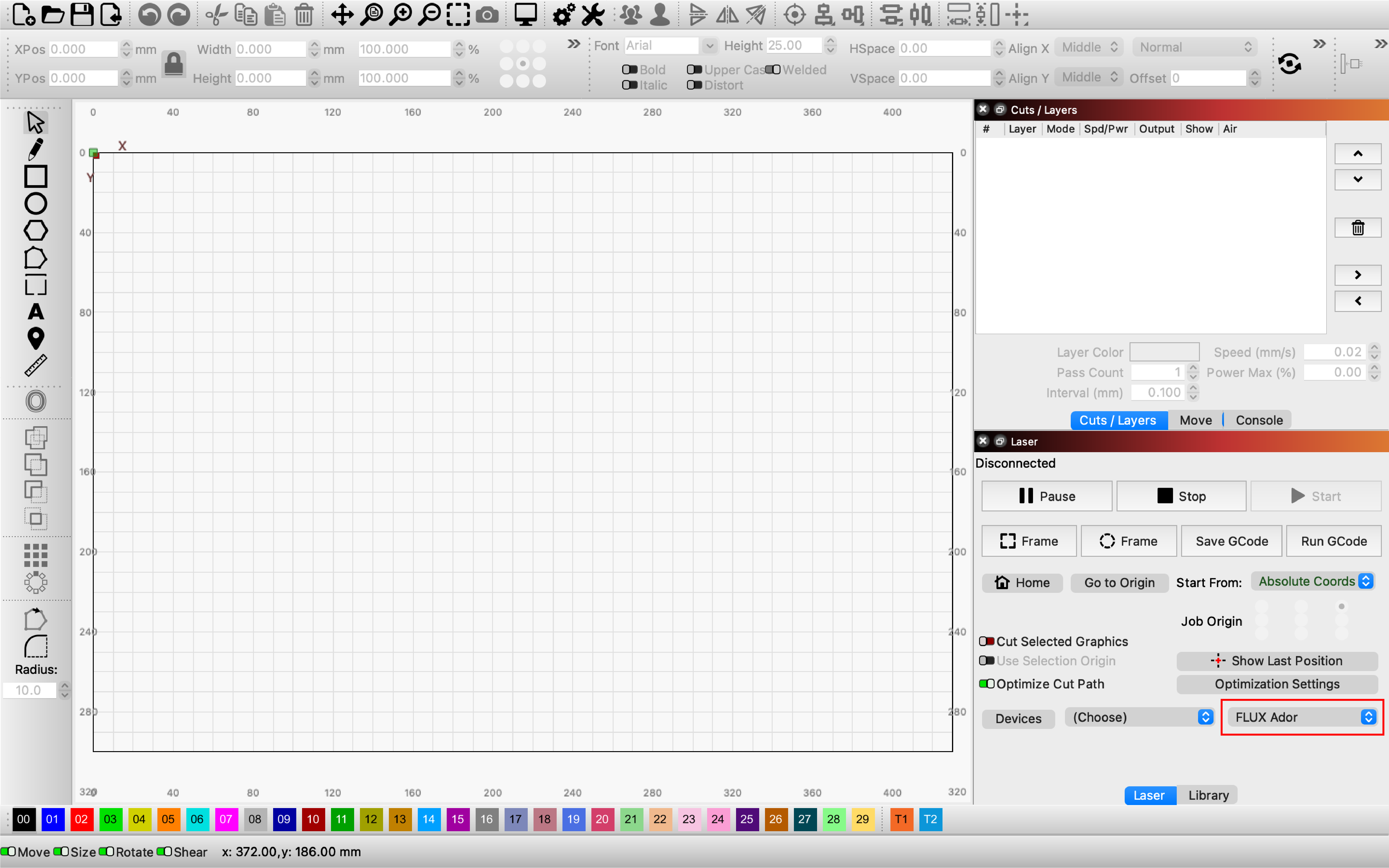

3. As seguintes informações do dispositivo serão exibidas assim que o arquivo for importado com sucesso.



Conecte seu computador à máquina com o Cabo LightBurn Bridge.

1. Conecte o cabo LightBurn na porta USB na lateral da máquina.

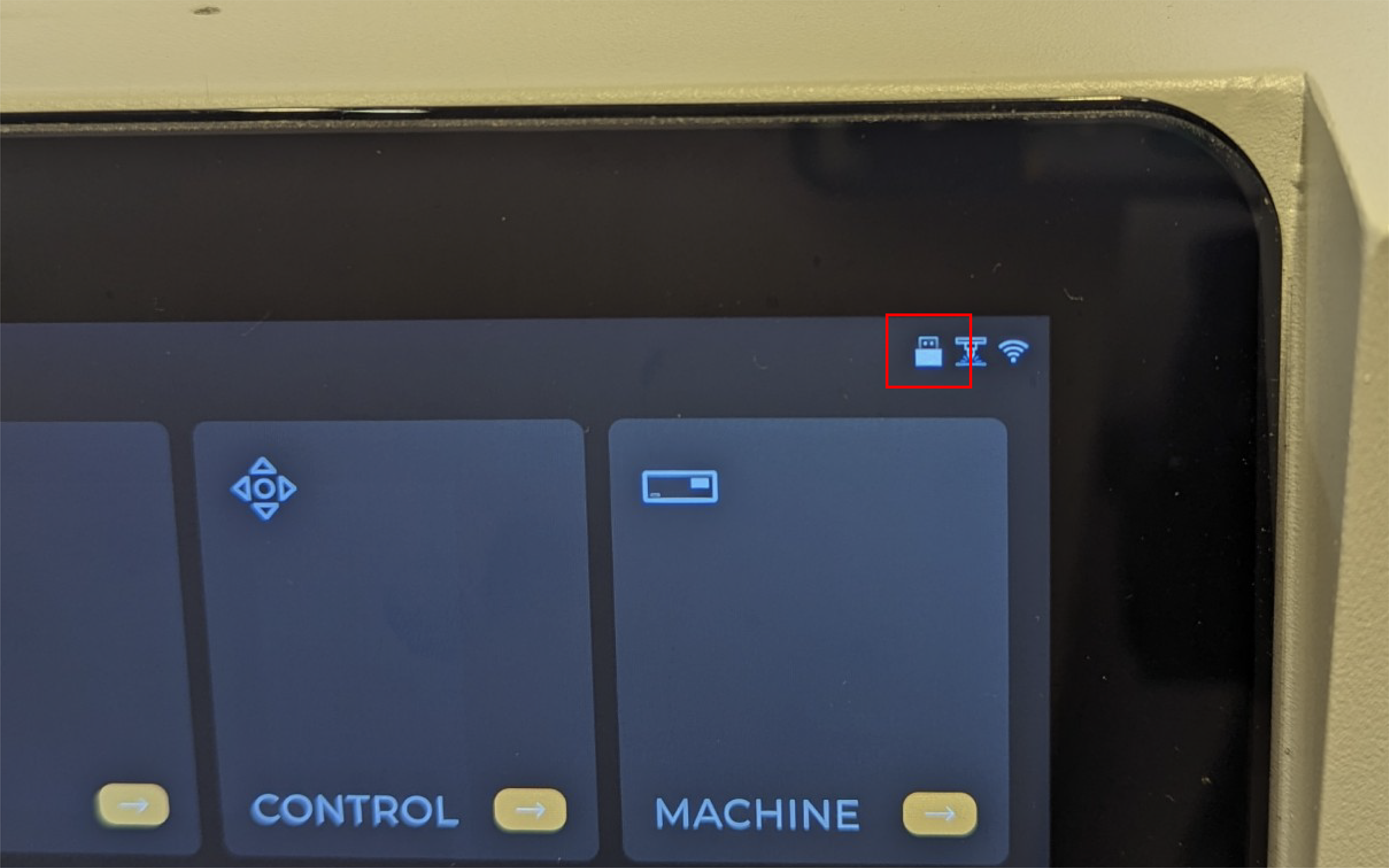

（O ícone USB aparecerá no canto superior direito do painel da máquina para indicar que uma conexão bem-sucedida foi estabelecida.)



2. Insira a outra extremidade do Cabo LightBurn Bridge no computador.

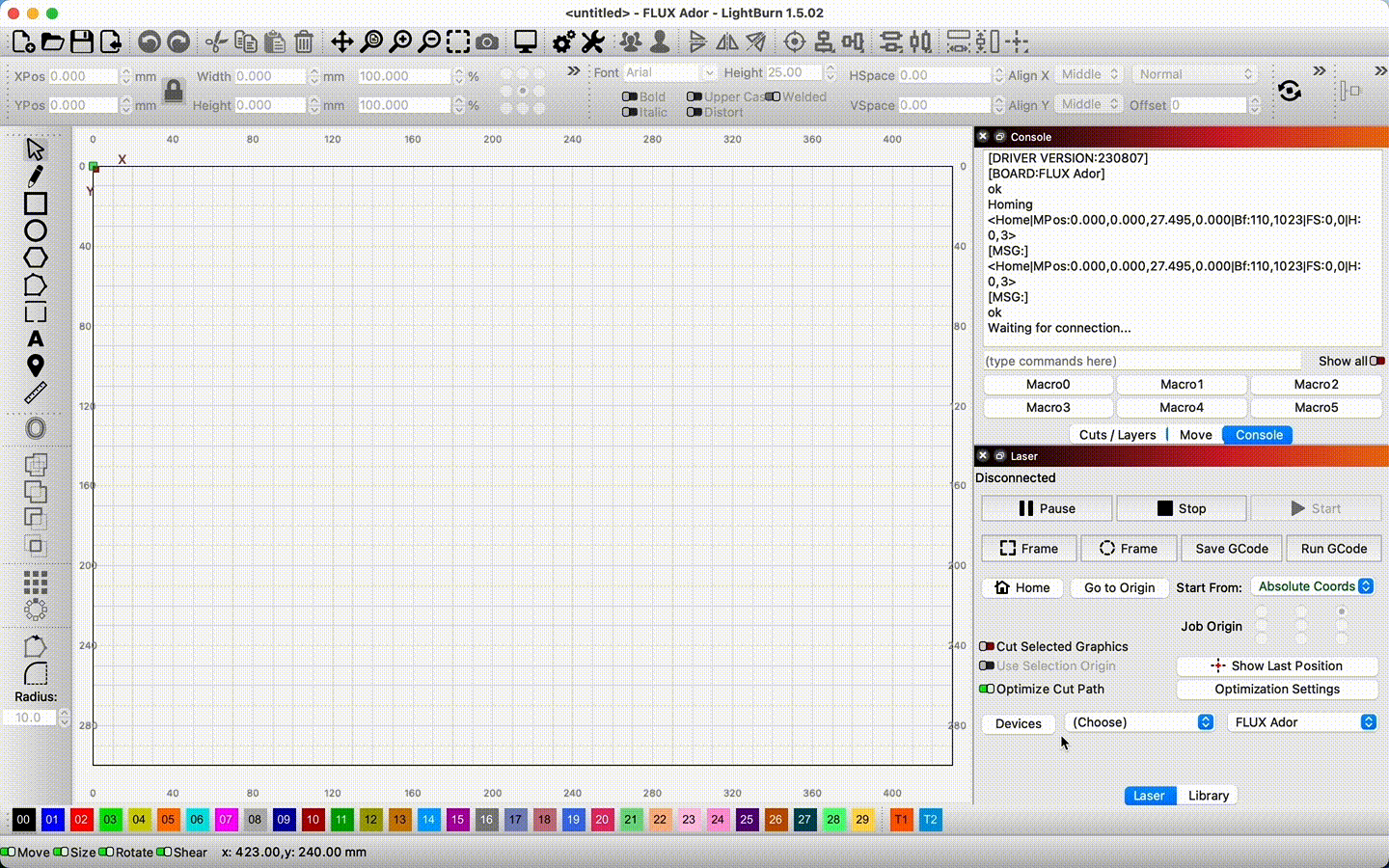

3. Selecione o nome correto da porta USB. Escolher a porta errada resultará em uma conexão malsucedida. Você pode precisar tentar portas diferentes. Se a conexão for bem-sucedida, as seguintes informações aparecerão na aba Console.



Teste de origem

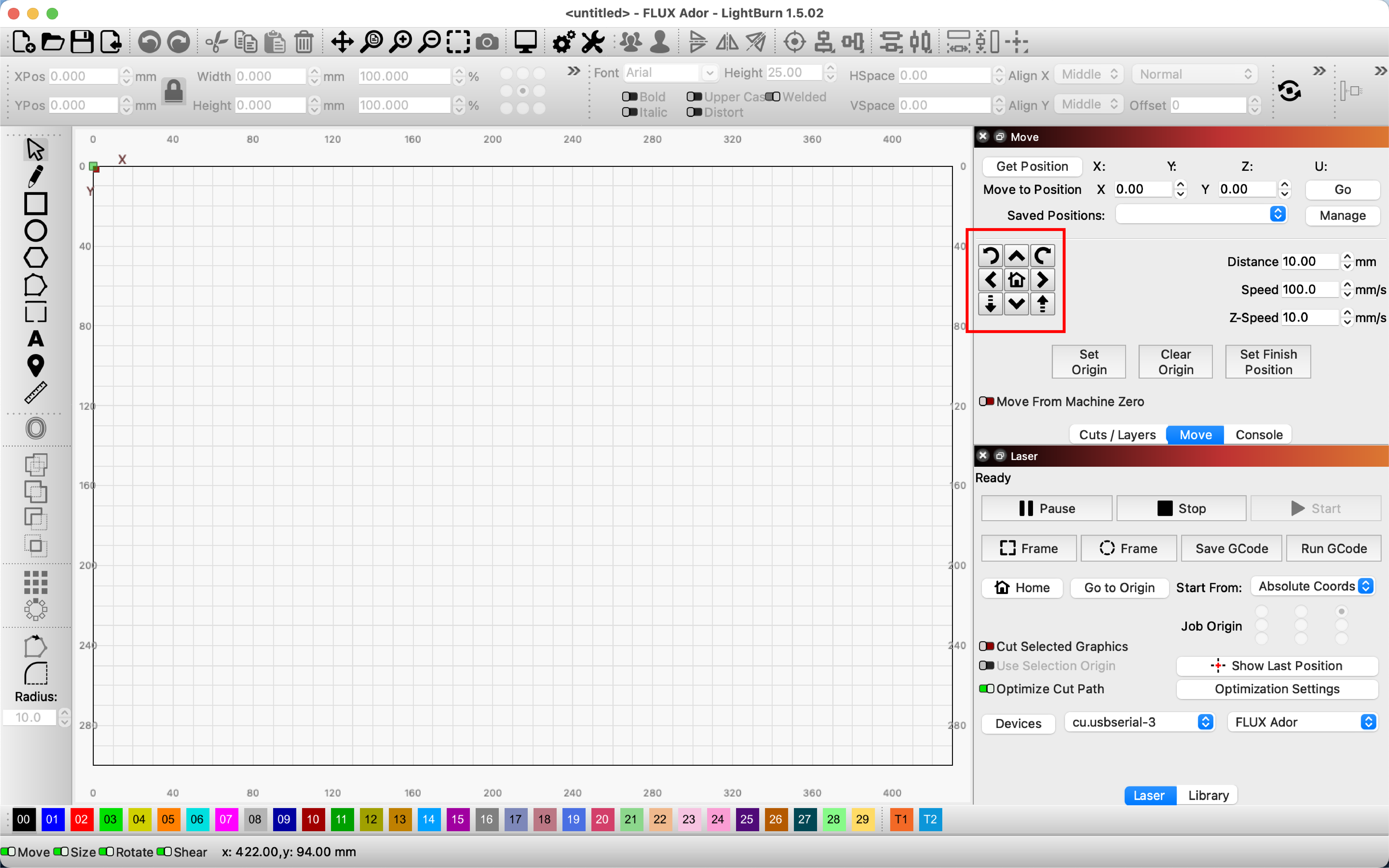

Se o computador estiver conectado com sucesso à máquina, ela iniciará o processo de origem automaticamente. Caso contrário, clique no botão de origem para verificar se essa função está funcionando.

Iniciar operação

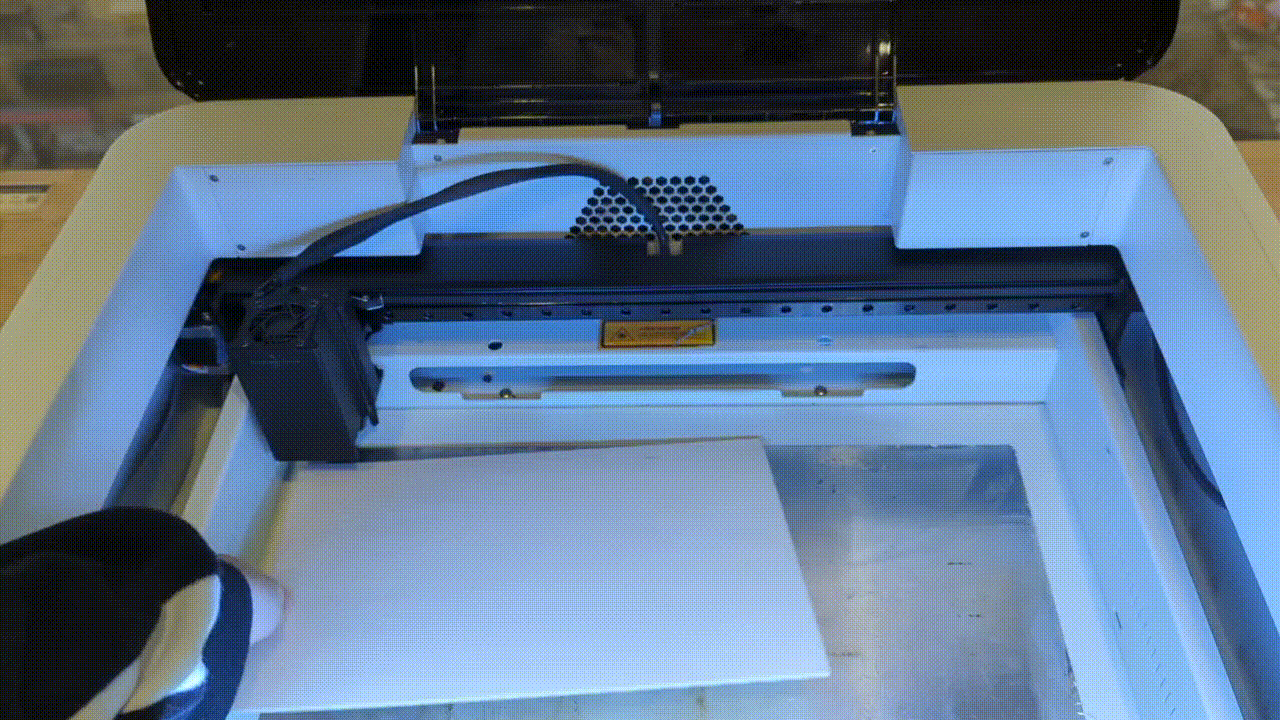

1. Coloque o material dentro da máquina.



2. Focalização

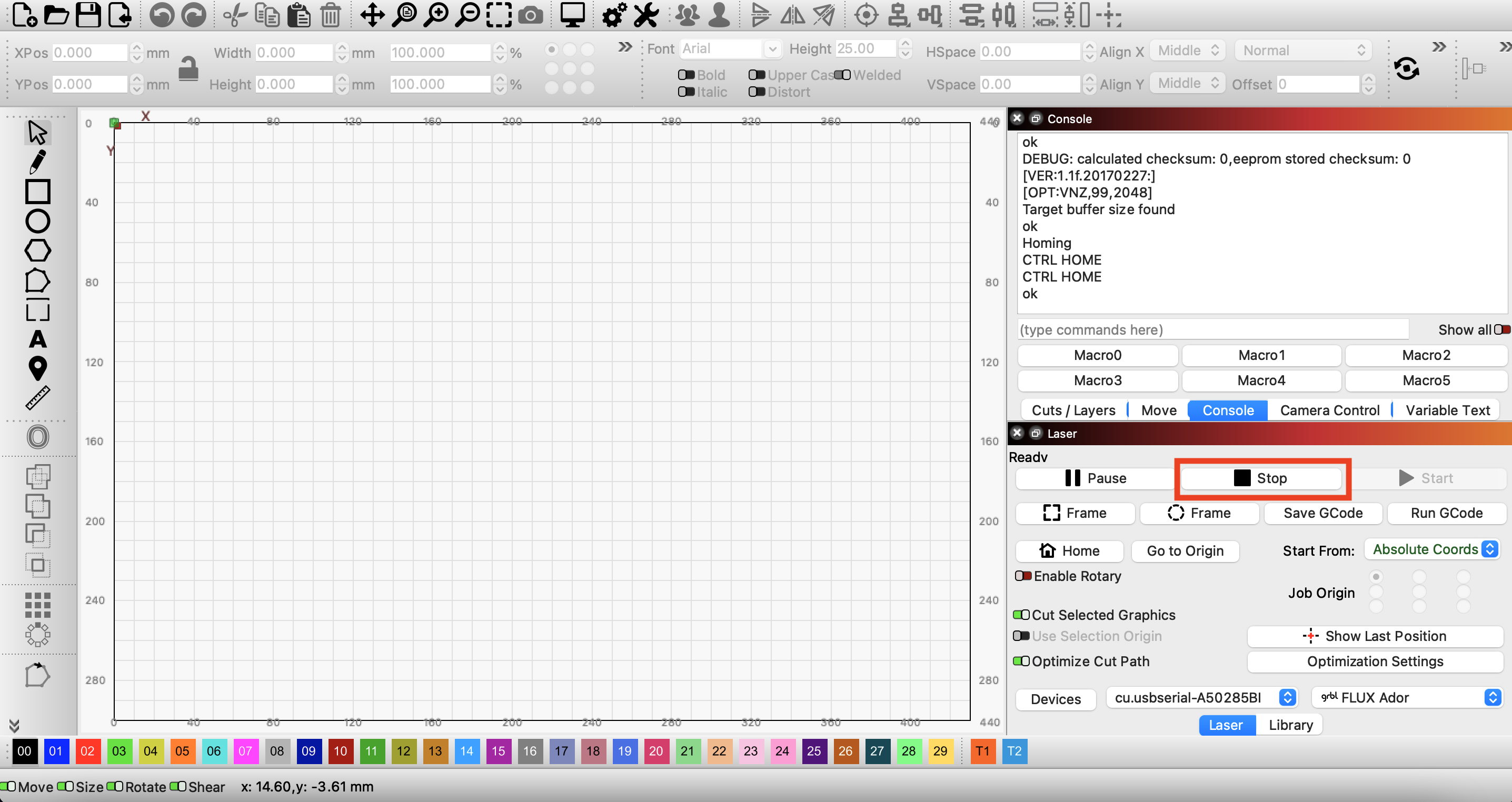

- Clique no botão 'Parar' no painel 'Laser' para liberar o motor.

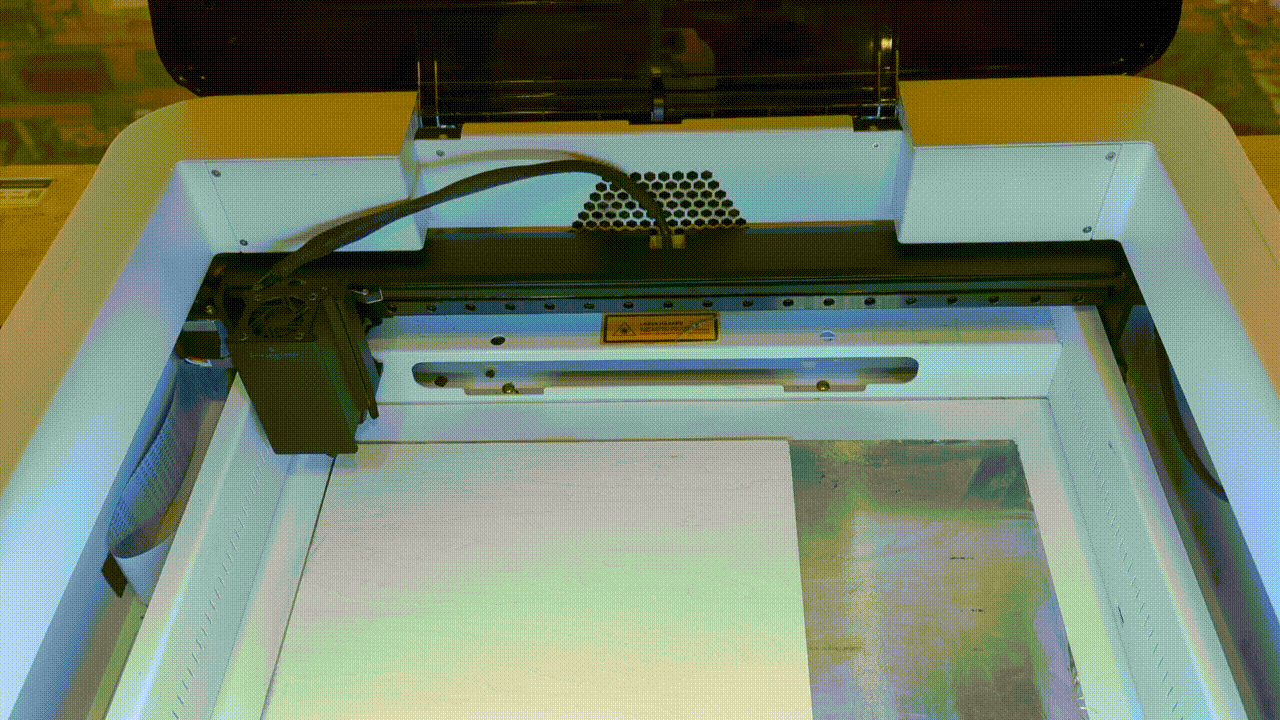

- Mova o cabeçote do laser acima do material.

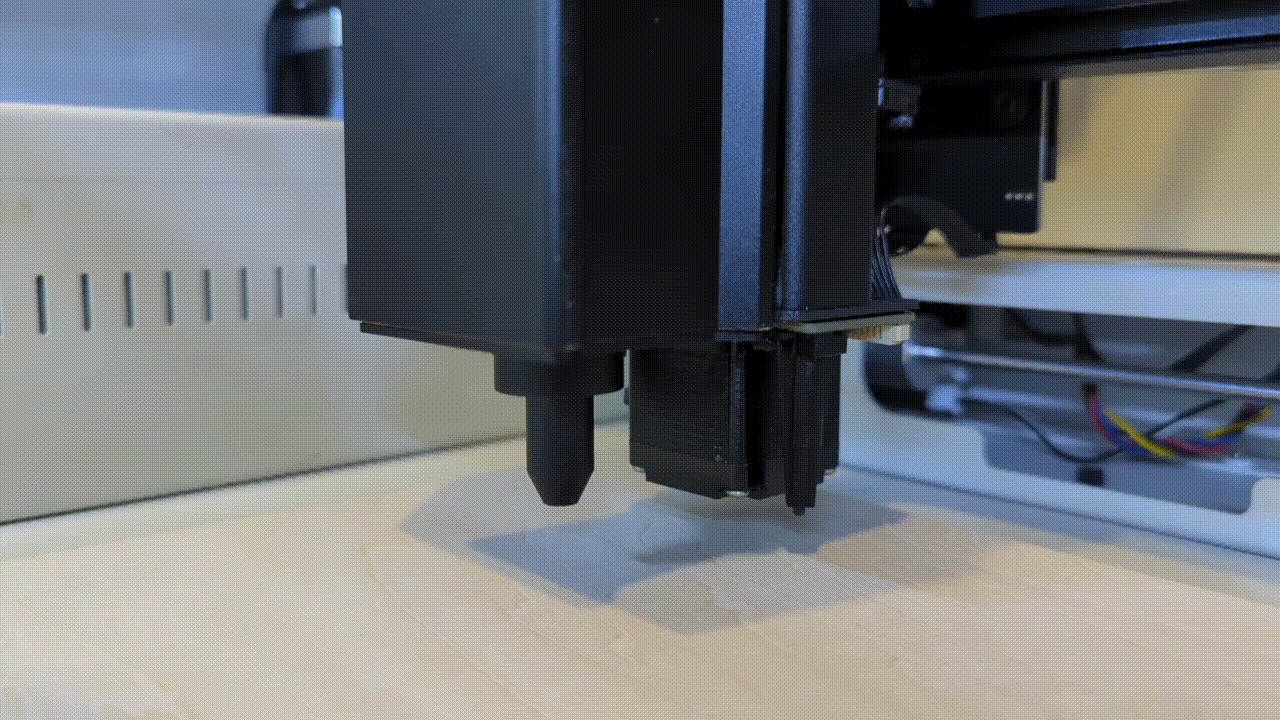

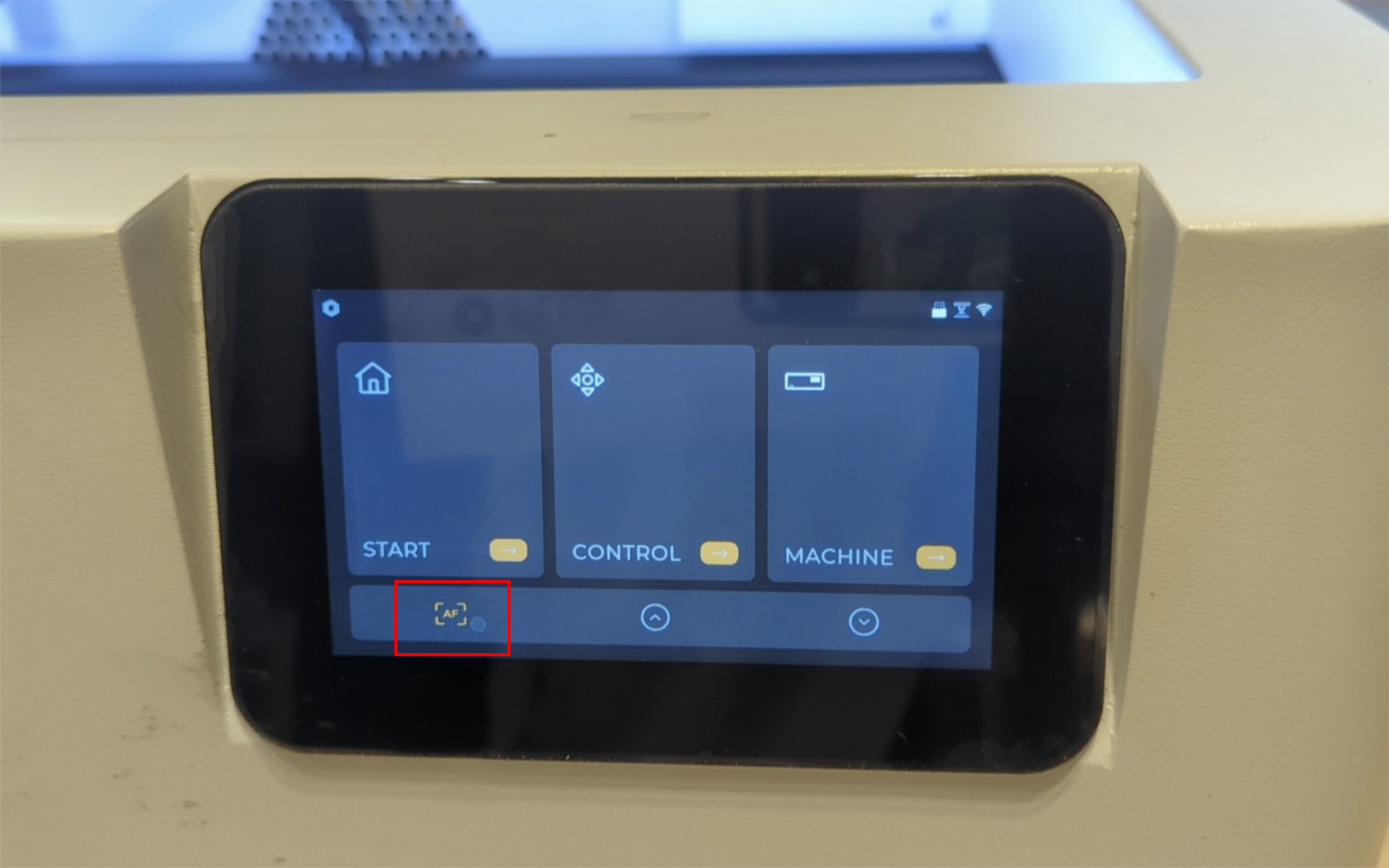

- Mantenha pressionado o botão "AF" para iniciar o foco automático.

(Certifique-se de que a distância focal esteja corretamente ajustada antes de cada operação de gravação / corte.)

Atenção:

• Certifique-se de que a máquina libere automaticamente o motor dentro de 3 minutos do controle do LightBurn. Se o motor ficar travado por muito tempo, pode danificar a máquina. (Clique no 'Parar' no painel 'Laser' painel para liberar o motor)
• Após liberar o motor, se você movimentou o cabeçote do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.

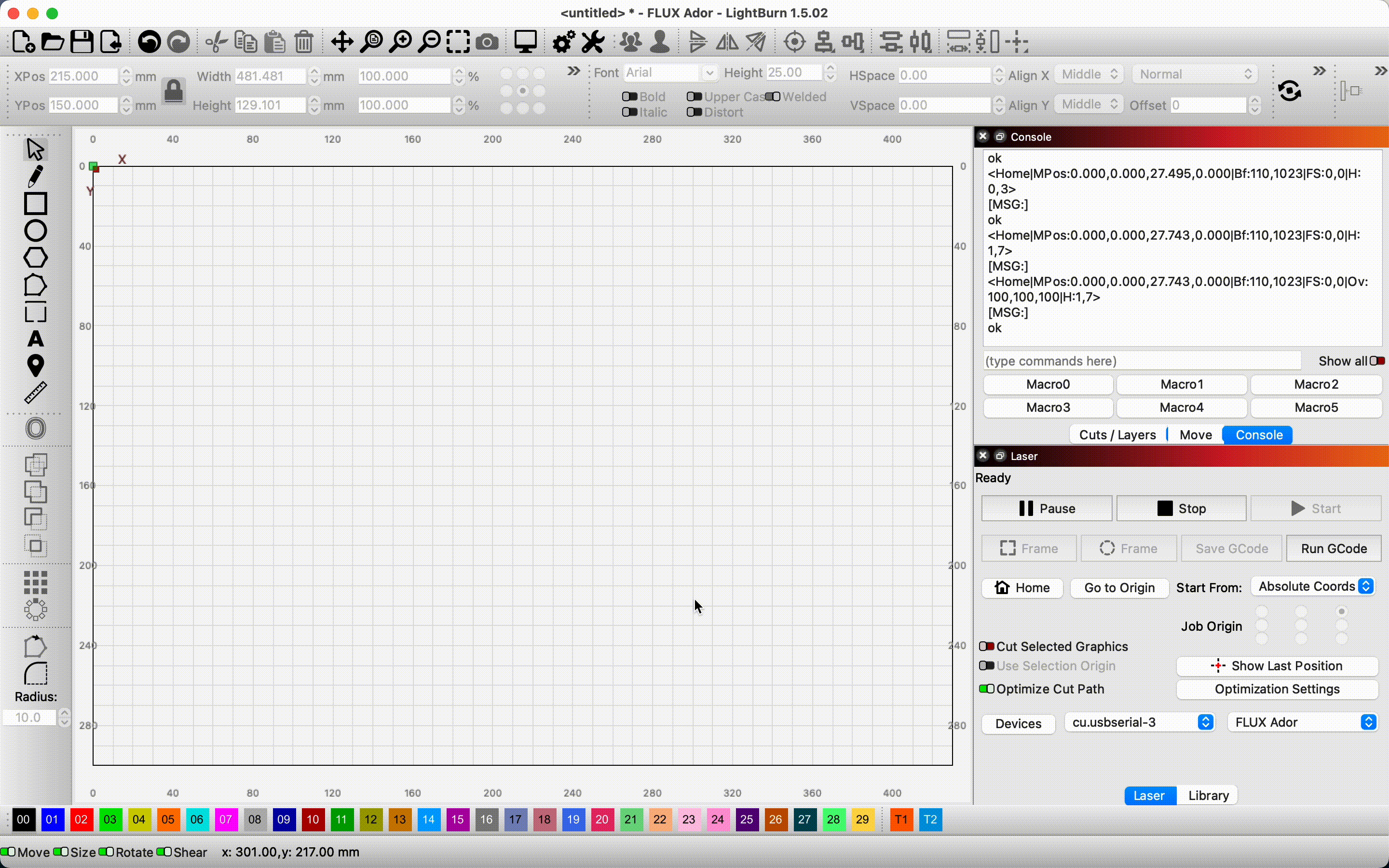

3. Importe um arquivo para o LightBurn

Clique no ícone acima para importar o arquivo, ou arraste e solte o arquivo diretamente na área de trabalho.

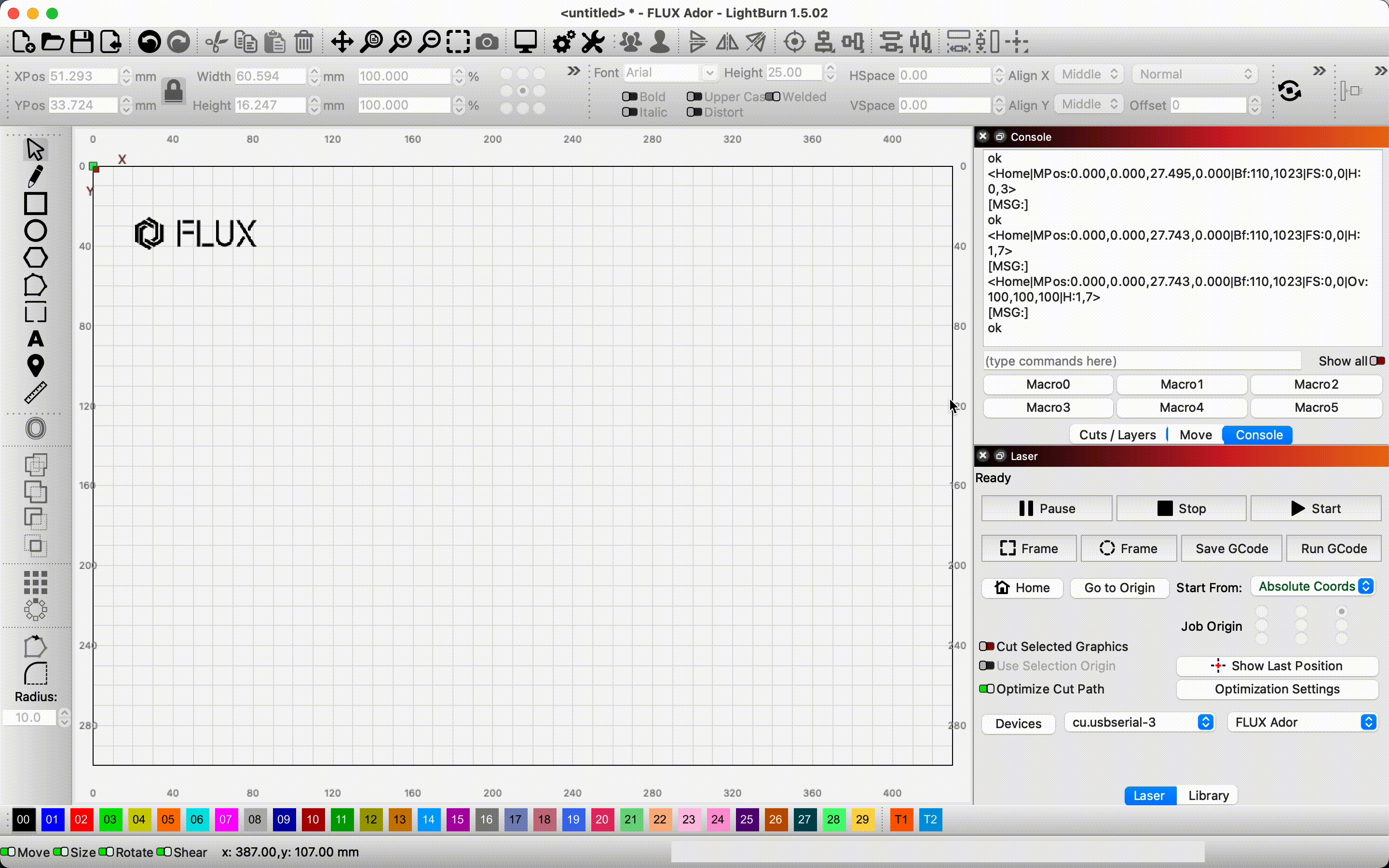

4. Configure os parâmetros

Clique em um padrão ou camada e configure os parâmetros no canto inferior direito da seção Cortes/Camadas .



5. Ative o efeito "Sobrevarredura"Sobrevarredura" efeito

- Se a camada estiver configurada como "Preenchimento, Preenchimento + linha, Imagem ou Preenchimento com deslocamento" modo, recomendamos ativar a função "Sobrevarredura" .

- Clique duas vezes em uma camada para acessar o "Editor de Configurações de Corte". Ative o efeito de Sobrevarredura e insira a porcentagem.

Observação: As configurações de parâmetros variam de acordo com a velocidade e o material. Consulte as "Configurações recomendadas para parâmetros de material" no final deste artigo.



6. Defina a posição inicial

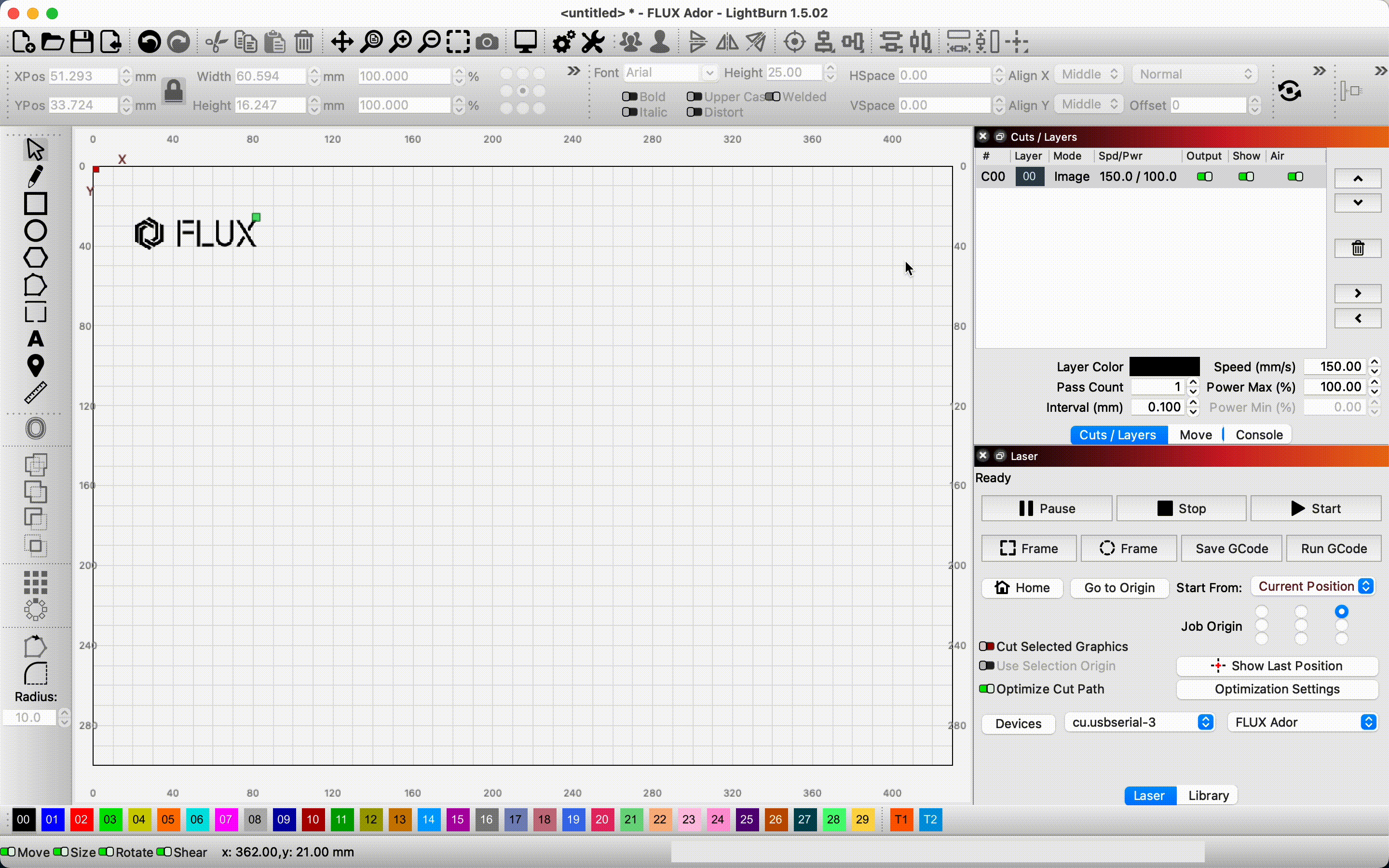

Selecione "Coordenadas Absolutas" na lista suspensa "Iniciar a partir de" na guia Laser .

Observação: A operação de "Coordenadas Absolutas" é muito semelhante ao Beam Studio, portanto, recomendamos fortemente aos usuários com experiência no Beam Studio.



Coordenadas Absolutas

A janela principal de edição que você vê representa a área de trabalho da sua máquina. Qualquer coisa que você colocar nessa área será cortada no local correspondente na sua máquina.



7. Clique em "Home" no painel Laser.

Após liberar o motor, se você movimentou o cabeçote do laser, lembre-se de pressionar "Home" para redefinir a posição antes de enviar o trabalho. Caso contrário, há risco de colisão.



8. Visualize a posição de gravação

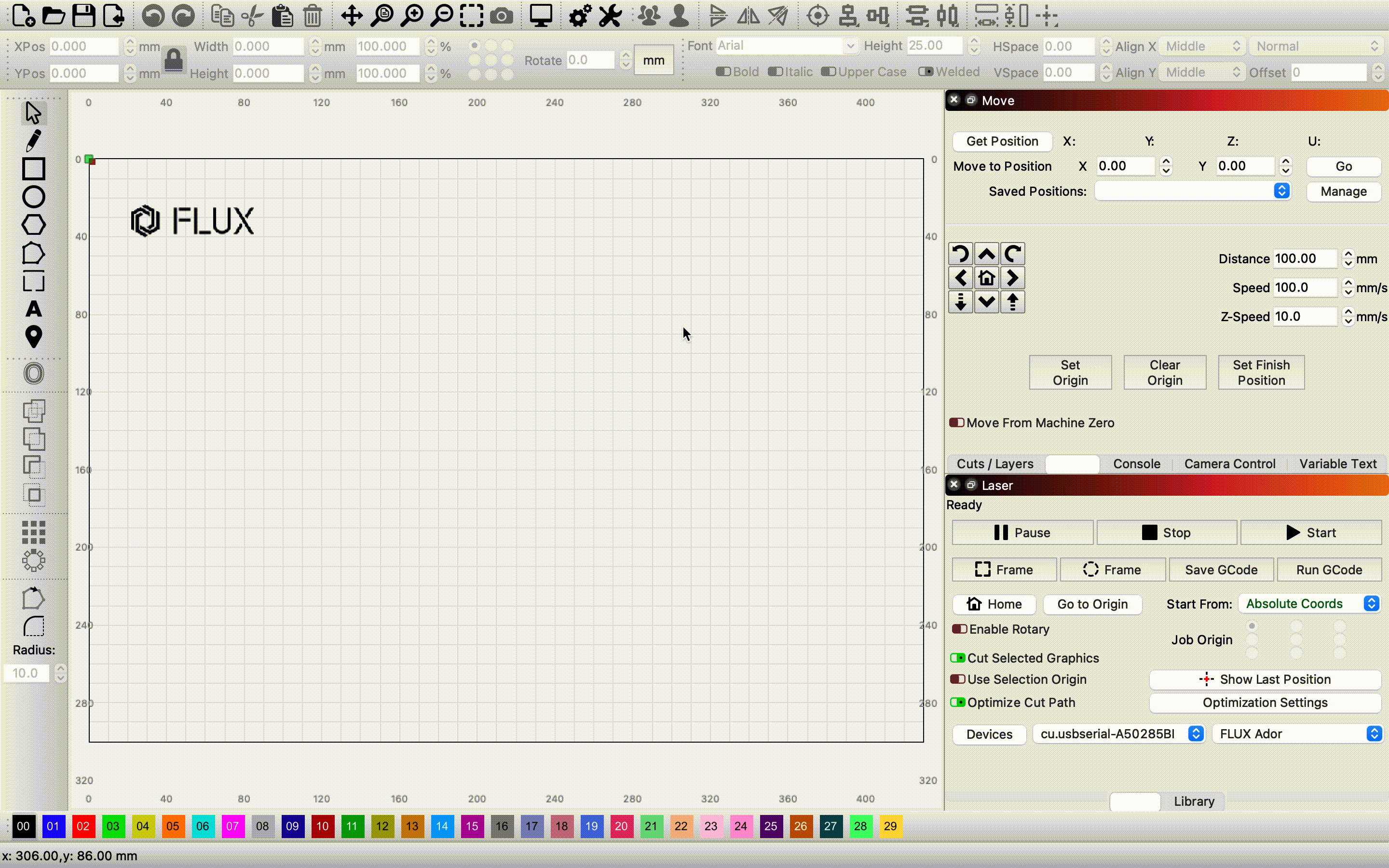

- Abra a opção "Habilitar botão de disparo do laser" in "Configurações do dispositivo".

- Clique em "OK" e reinicie o LightBurn (certifique-se de salvar o arquivo atual antes de reiniciar).

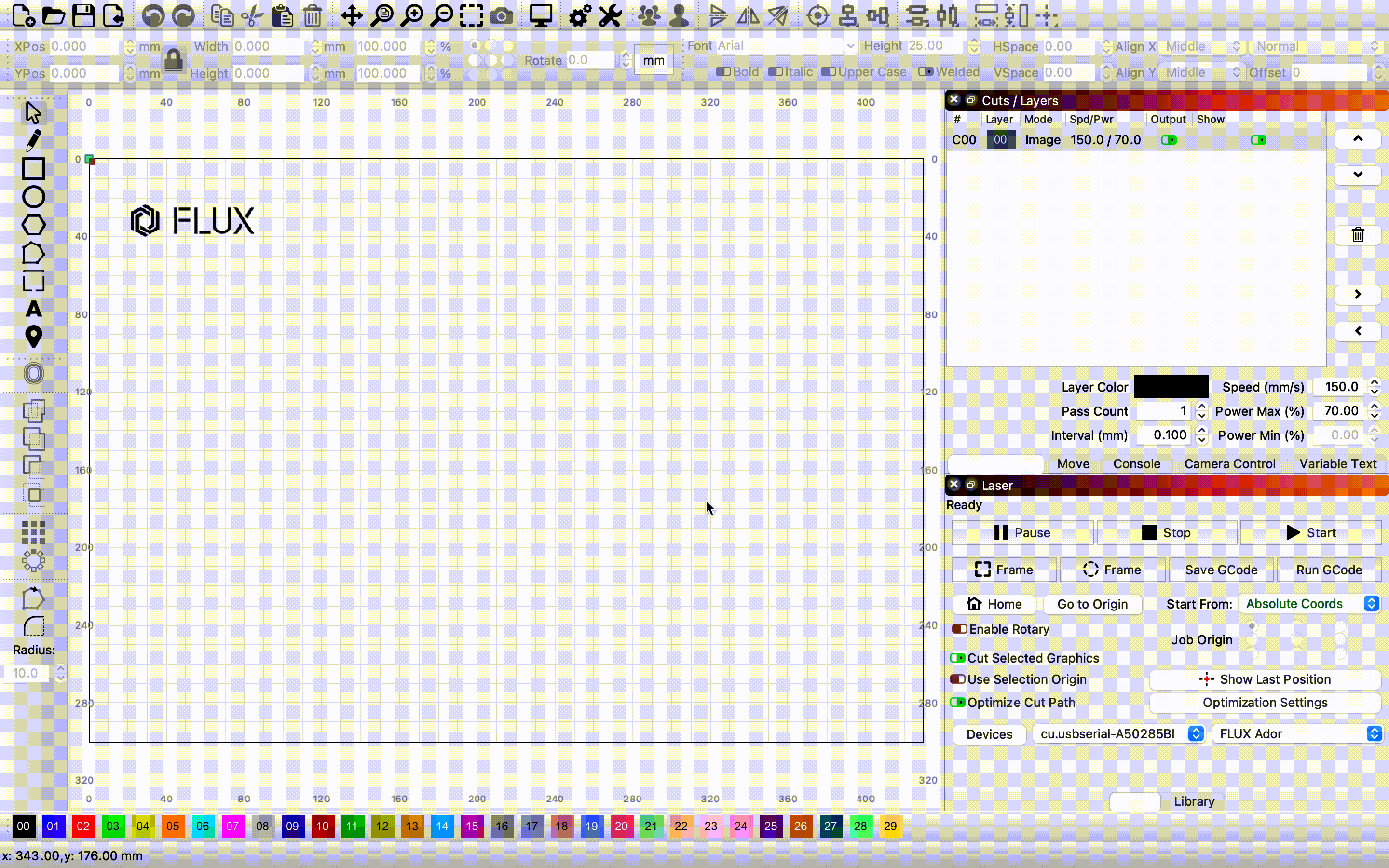

- Digite "m136p173" na janela "Console" no lado direito para ligar o módulo laser. (Não emitirá luz.)

- Defina o parâmetro Potência de Disparo na seção "Mover" janela no lado direito.

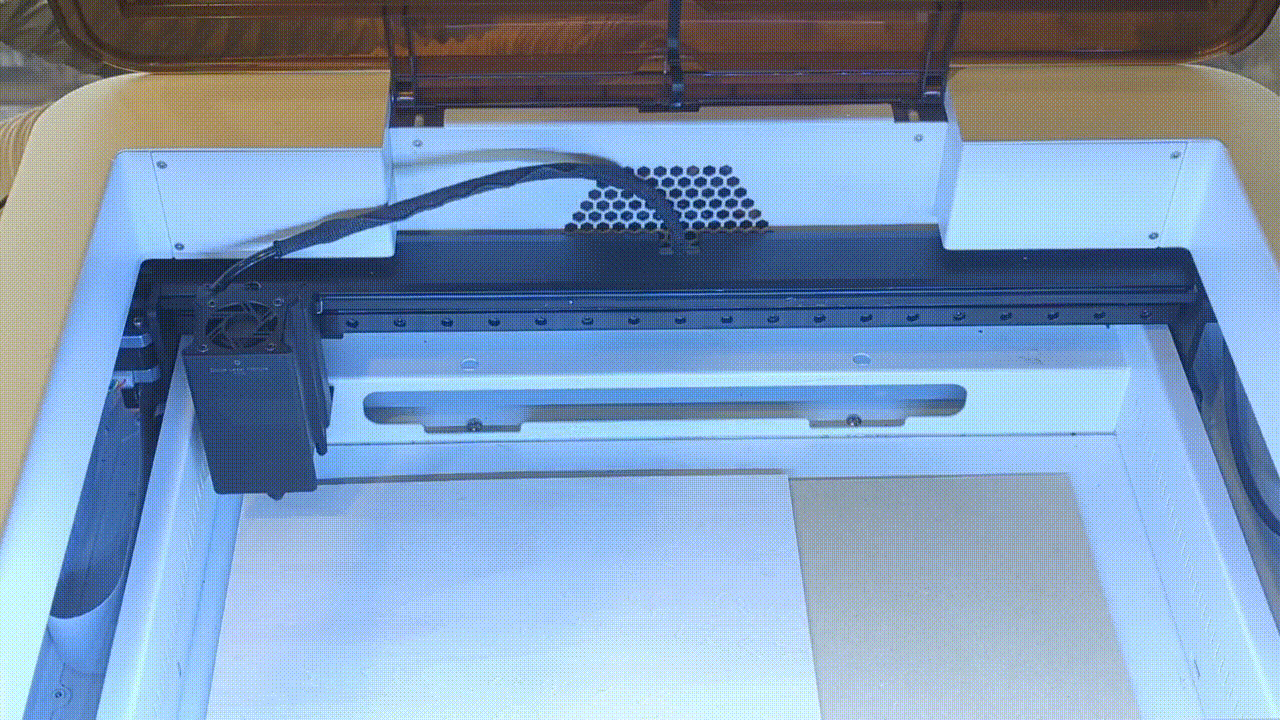

- Feche a porta.

- Clique em "Disparar" na janela "Mover" janela e verifique se a máquina está emitindo luz laser (clique "Disparar" novamente para desligar a luz laser após a verificação).

- Após confirmar que a luz laser está disponível, selecione o padrão e clique em "Moldura" enquanto mantém pressionada a tecla "Shift" para ver se o padrão será gravado na posição esperada.

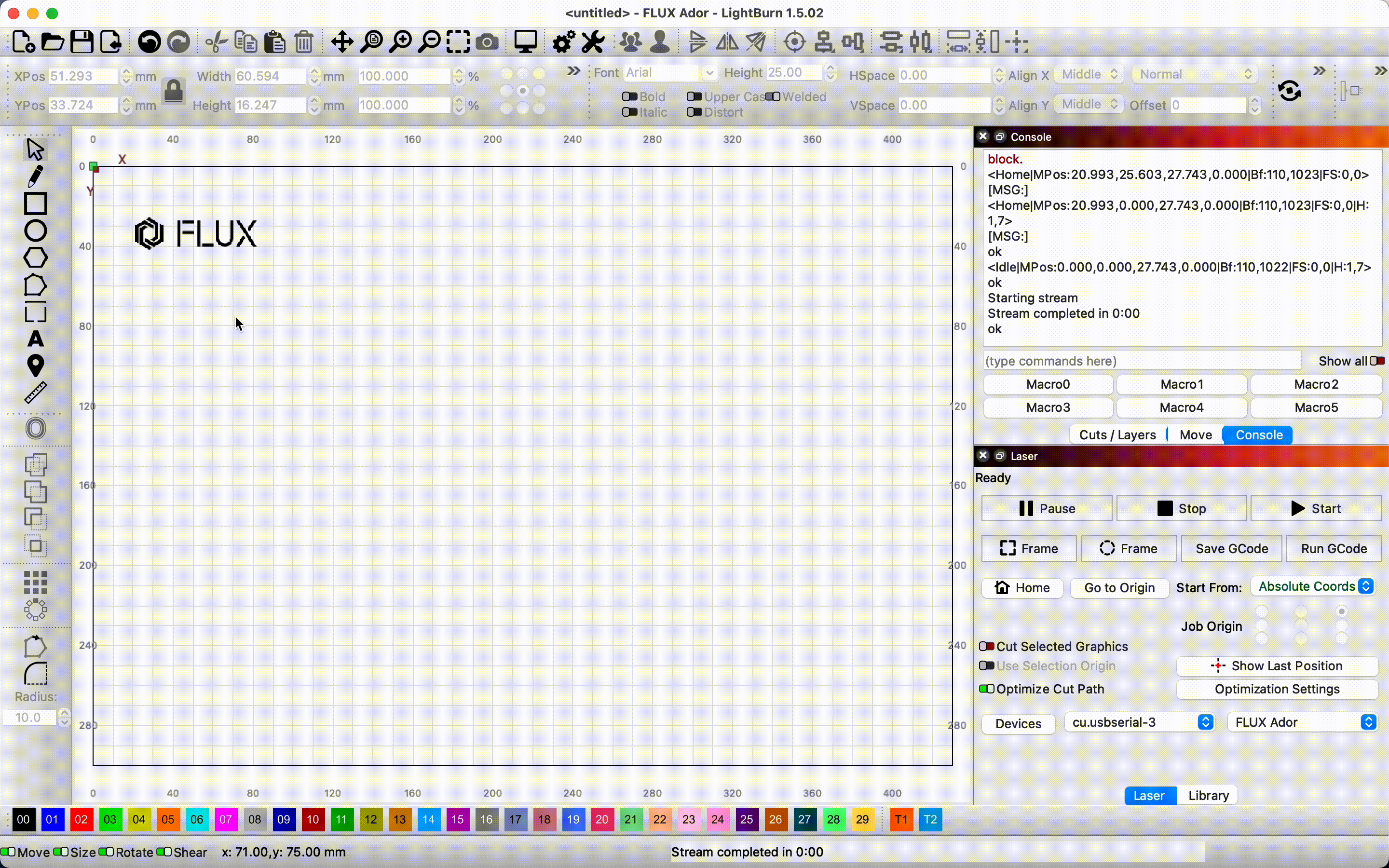

9. Clique em Início e envie o trabalho

Selecione a imagem e clique em "Iniciar" na guia Laser na aba para enviar o trabalho.

Atenção: Remover o cabo enquanto o projeto está em execução iigiteromperá a operação. Certifique-se de que o cabo esteja conectado de forma segura durante a execução do trabalho.

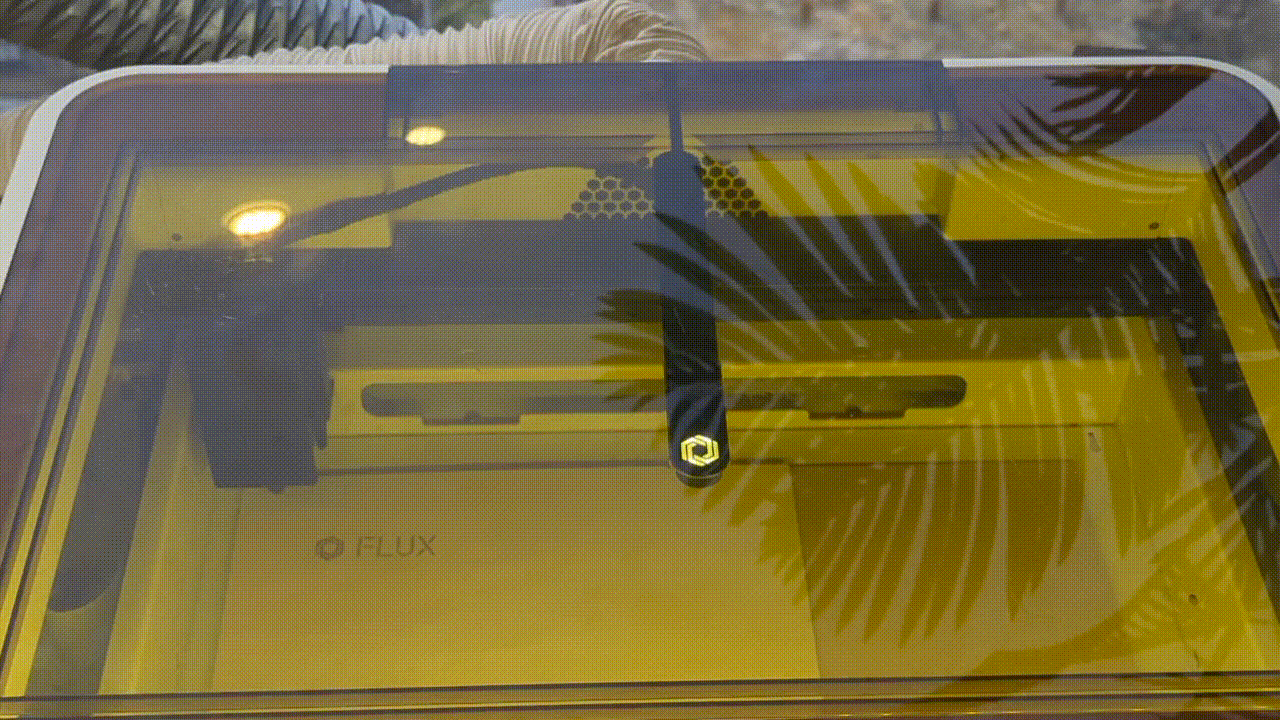

10. Resultados da gravação

Nota: Se o resultado da gravação estiver borrado, pouco nítido ou com cores claras, verifique se a cabeça do laser está focada corretamente.



____________________________________________________________________________________

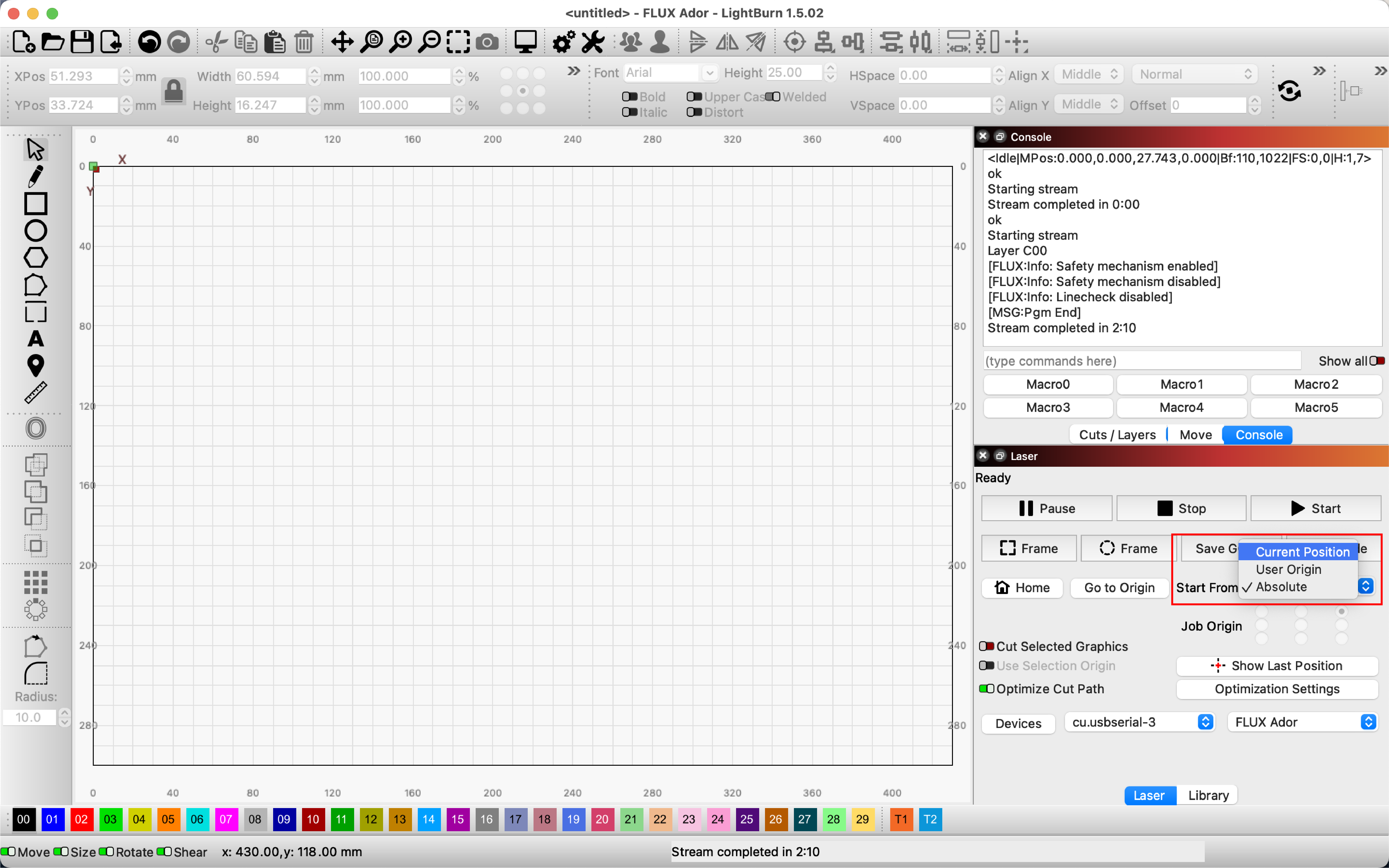

Além das Coordenadas Absolutas, existem outras opções para informar ao LightBurn como posicionar o padrão dentro da área de trabalho da sua máquina.



Posição Atual

O trabalho de Corte / Gravação é baseado na posição atual da cabeça do laser.



Origem do Trabalho

Configuração "Origem do Trabalho" informará ao LightBurn como posicionar o trabalho em relação ao laser.

(O indicador verde "Origem do Trabalho" exibido na janela principal de edição se moverá quando você alterar suas configurações.)

____________________________________________________________________________________

Configurações recomendadas para parâmetros de material

Laser de diodo de 10W

material		Potência	Velocidade	Executar	Sobrevarredura
Madeira	Corte de 3mm	100.0 %	6.0 mm/s	1 vez	-
Madeira	Corte de 5mm	100.0 %	3.0 mm/s	1 vez	-
Madeira	Gravação	100.0 %	150.0 mm/s	1 vez	9.4%
Acrílico	Corte de 3mm	100.0 %	2.0 mm/s	1 vez	-
Acrílico	Corte de 5mm	100.0 %	2.0 mm/s	2 vezes	-
Acrílico	Gravação	75.0 %	150.0 mm/s	1 vez	9.4%



Laser de diodo 20W

material		Potência	Velocidade	Executar	Sobrevarredura
Madeira	Corte de 3mm	100.0 %	8.0 mm/s	1 vez	-
Madeira	Corte de 5mm	100.0 %	4.0 mm/s	1 vez	-
Madeira	Gravação	60.0 %	150.0 mm/s	1 vez	9.4%
Acrílico	Corte de 3mm	100.0 %	4.0 mm/s	1 vez	-
Acrílico	Corte de 5mm	100.0 %	2.0 mm/s	1 vez	-
Acrílico	Gravação	50.0 %	150.0 mm/s	1 vez	9.4%
