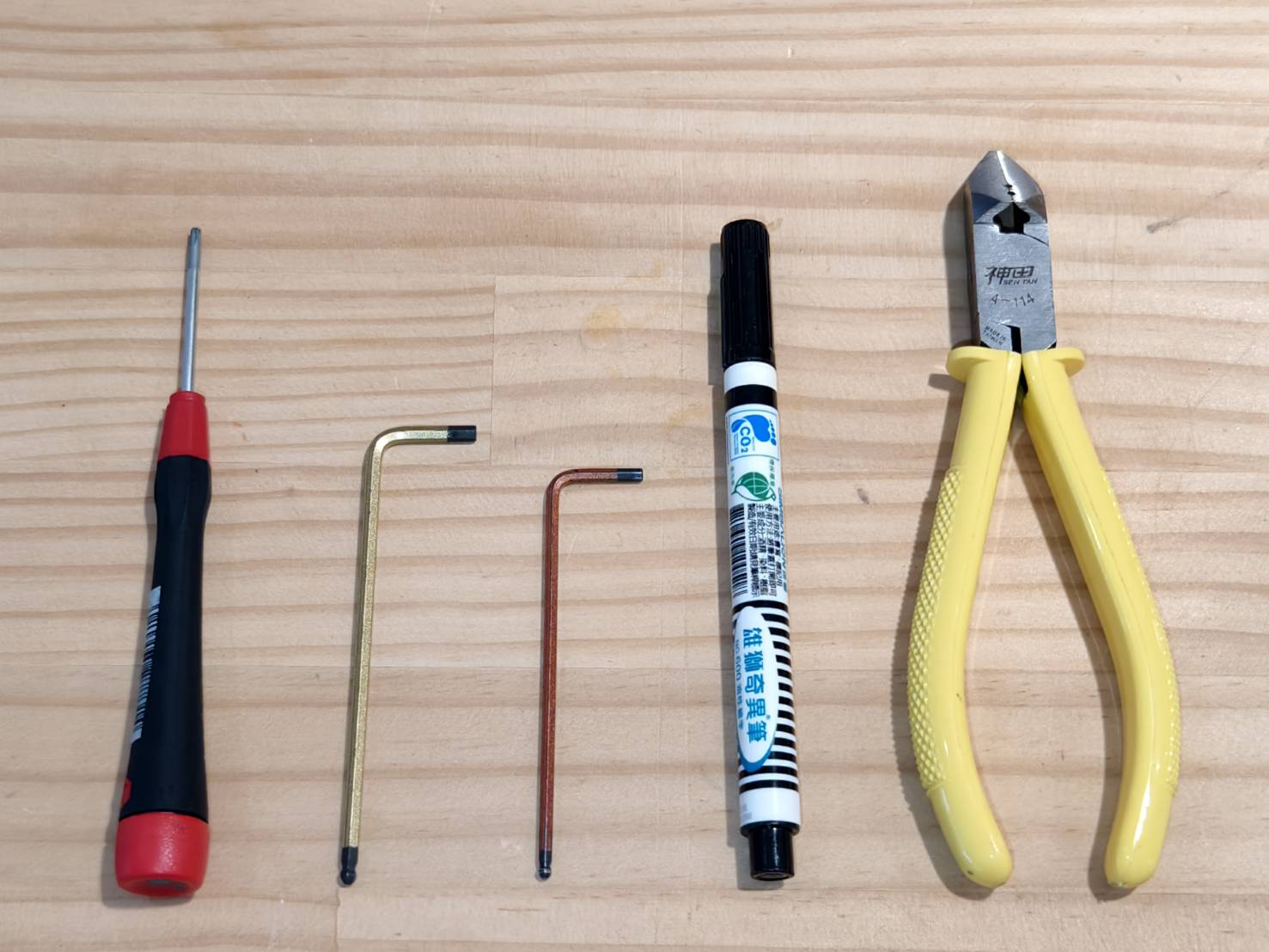

Verktyg
| 1 |
Torx T8 skruvmejsel |
| 2 |
3 mm insexnyckel |
| 3 |
2,5 mm insexnyckel |
| 4 |
Märkpenna |
| 5 |
Sidavbitare |
Steg 1
Ta bort laser- eller utskriftsmodulen om du har installerat någon.
Steg 2
Använd en insexnyckel för att ta bort remspännaren på X-axelns rem.
Steg 3

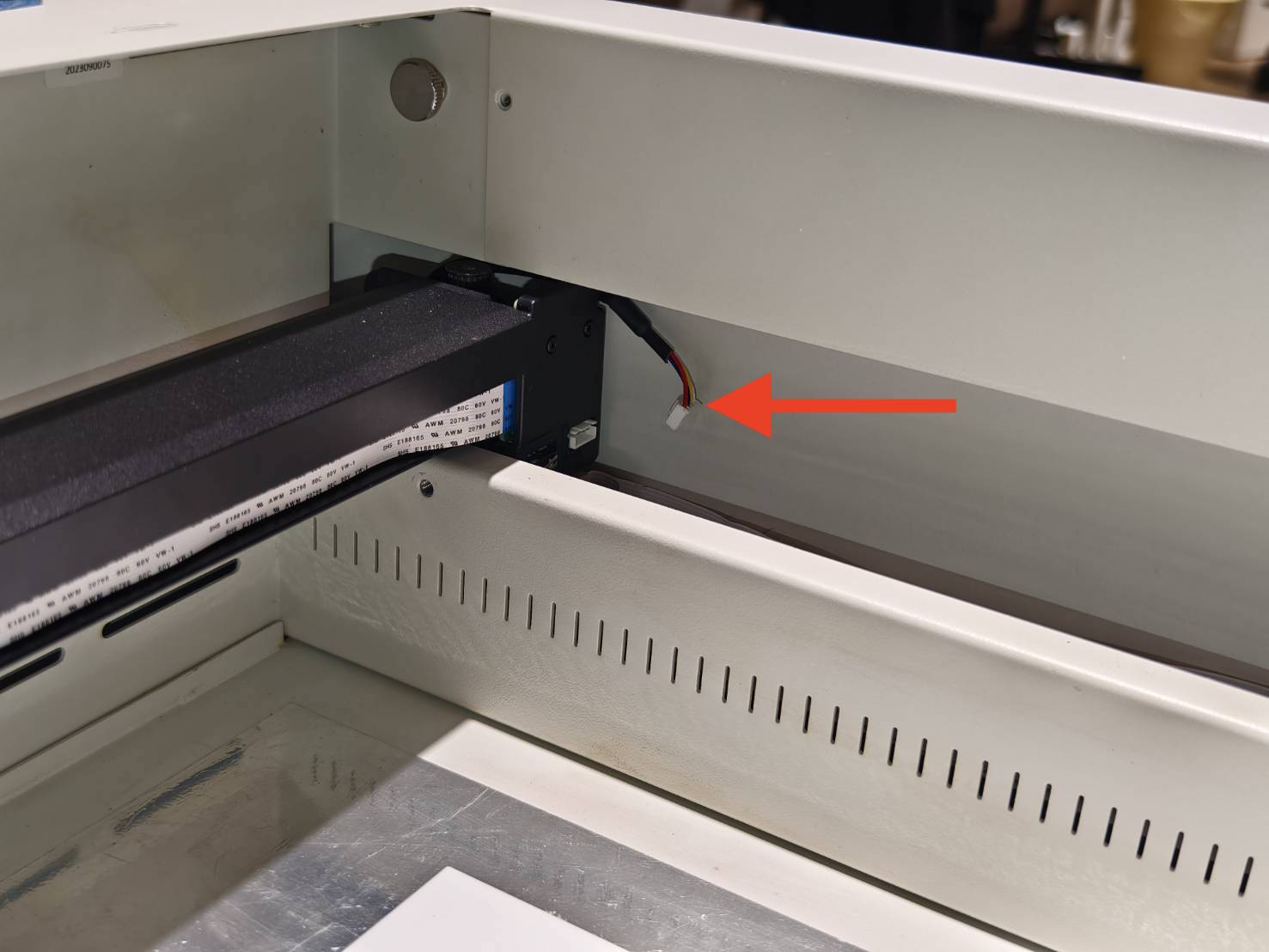

När du står vänd mot maskinens frontpanel, koppla ur X-axelmotorns kabel på vänster sida.
Steg 4
Stäng av maskinen, koppla ur strömkabeln och vänd maskinen upp och ner.
Steg 5
Markera gummifoten och skruven som sitter nära USB-porten.
Syftet med markeringen är att denna fots skruv är kortare än de andra och måste placeras i samma position.
Steg 6
Skruva loss dessa bottenskruvar.
(T8-skruv x 6 st. och 3 mm insexskruv x 4 st.)
Steg 7
Vänd på maskinen och skruva loss sidoskruvarna (T8-skruv x 2 st.)
Steg 8
Markera skruvhålen på båda sidor med en penna.
Syftet är att påminna dig om att de markerade sidorna ska vara vända mot arbetsområdet vid montering.
Steg 9

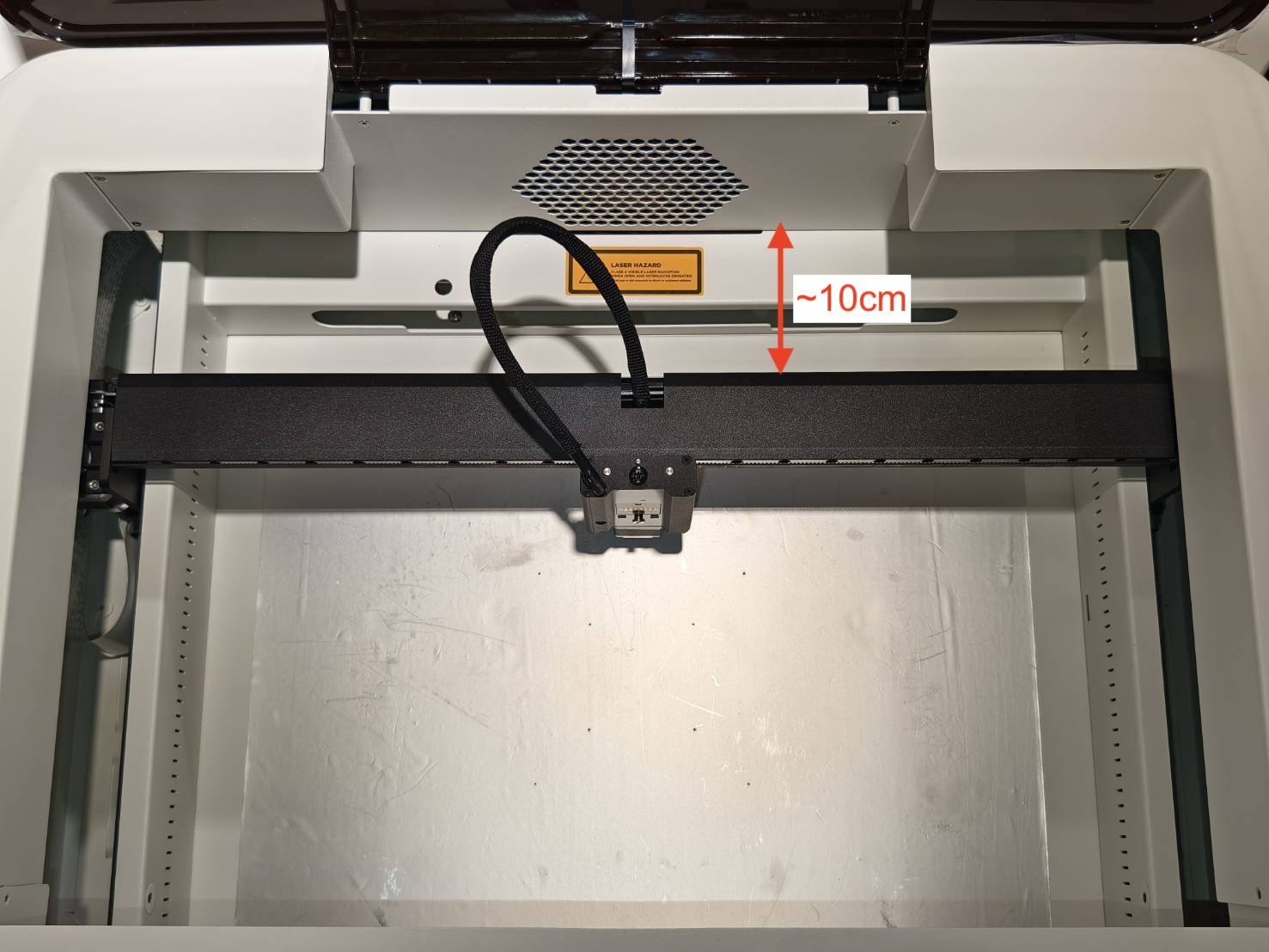

Flytta modulhållaren till en position cirka 10 cm från ramen.
(Syftet är att inte blockera X-axelns portal. Om den är längst bak kommer den att låsas efter upplyftning och X-axelmotorn blir oåtkomlig. Om den är i mitten kan Y-axelns 38-poliga kabel skadas)
Steg 10
Lyft den övre ramen med båda händerna och placera den på stöden.
(Var försiktig så att kablarna inte fastnar mellan ramarna.)
Exempel på ram placerad på stöden:
Exempel på lyftvideo (videon spelades in inuti maskinen):
Steg 11

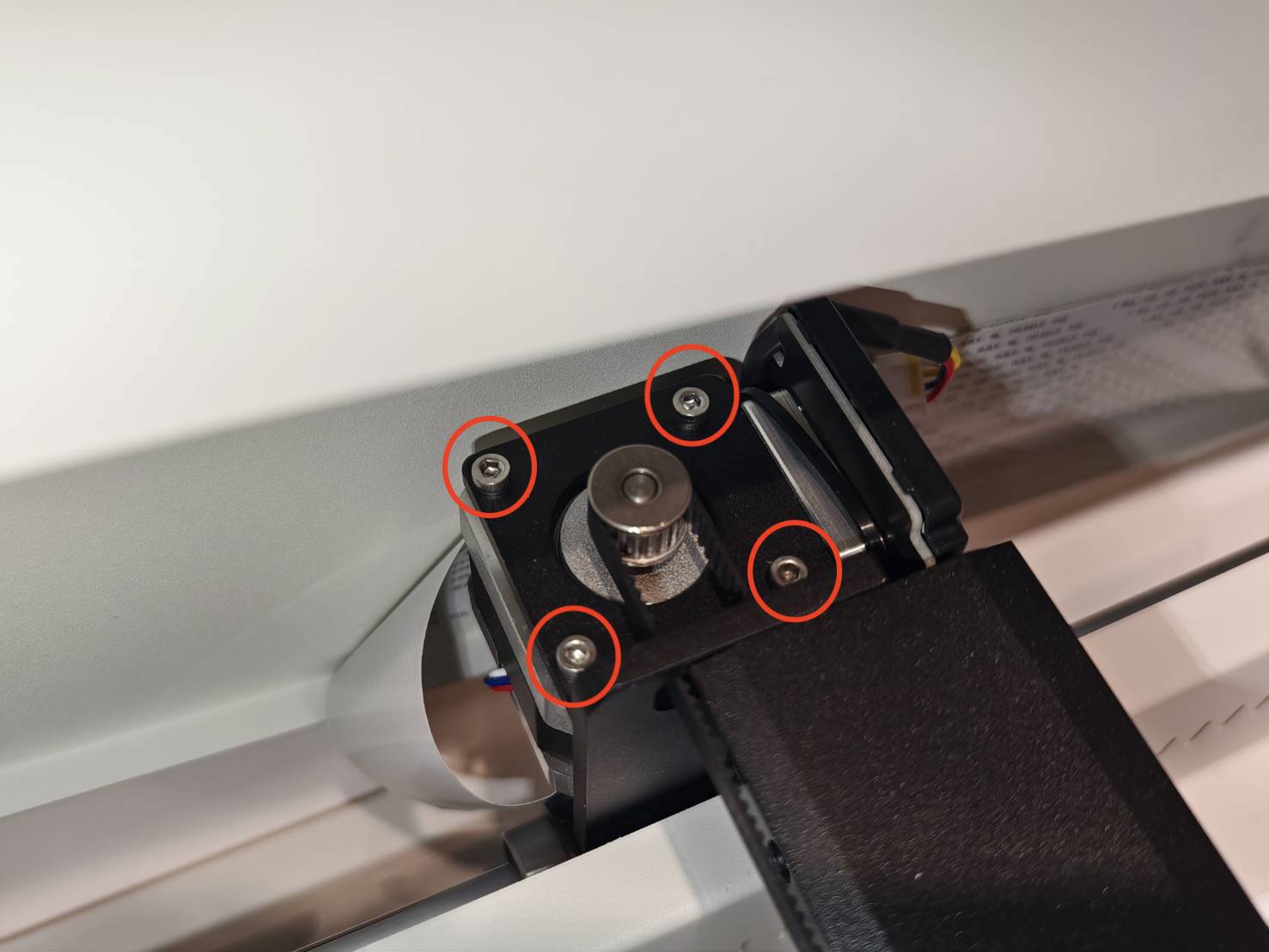

Lossa X-axelmotorn genom att skruva loss dessa fyra skruvar med en 2,5 mm insexnyckel.
Steg 12

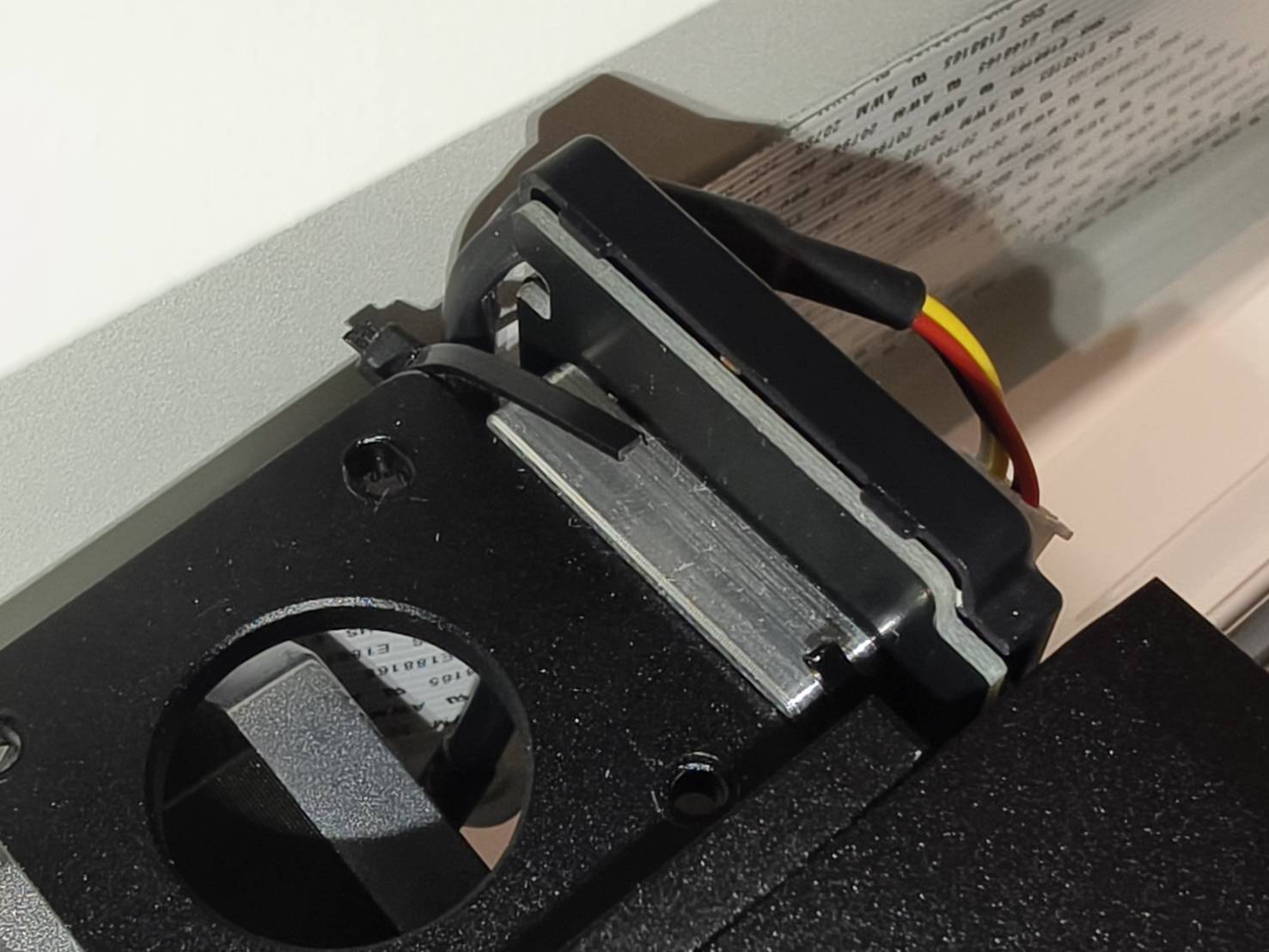

Klipp av buntbandet så att motorn kan avlägsnas.
Steg 13

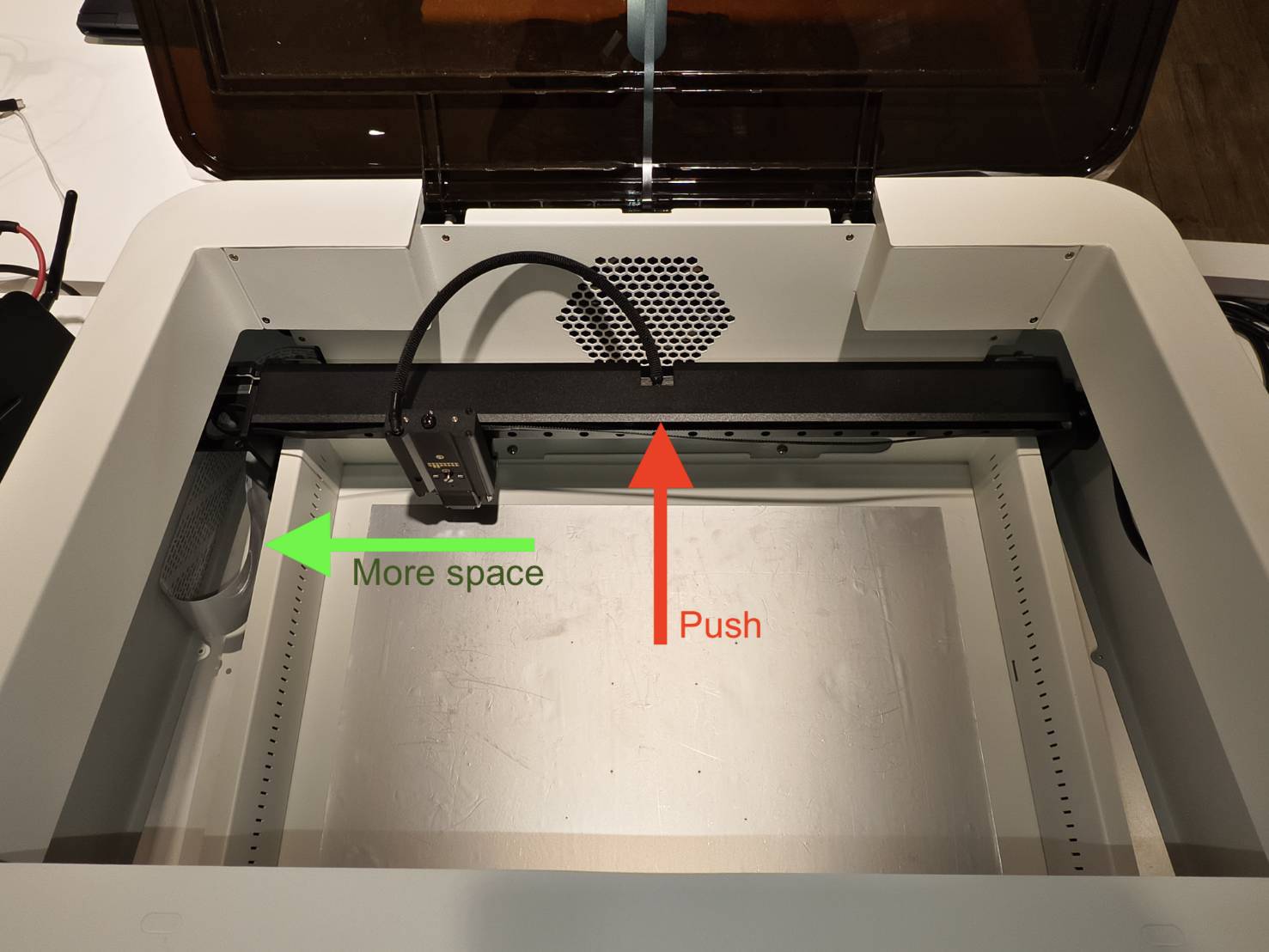

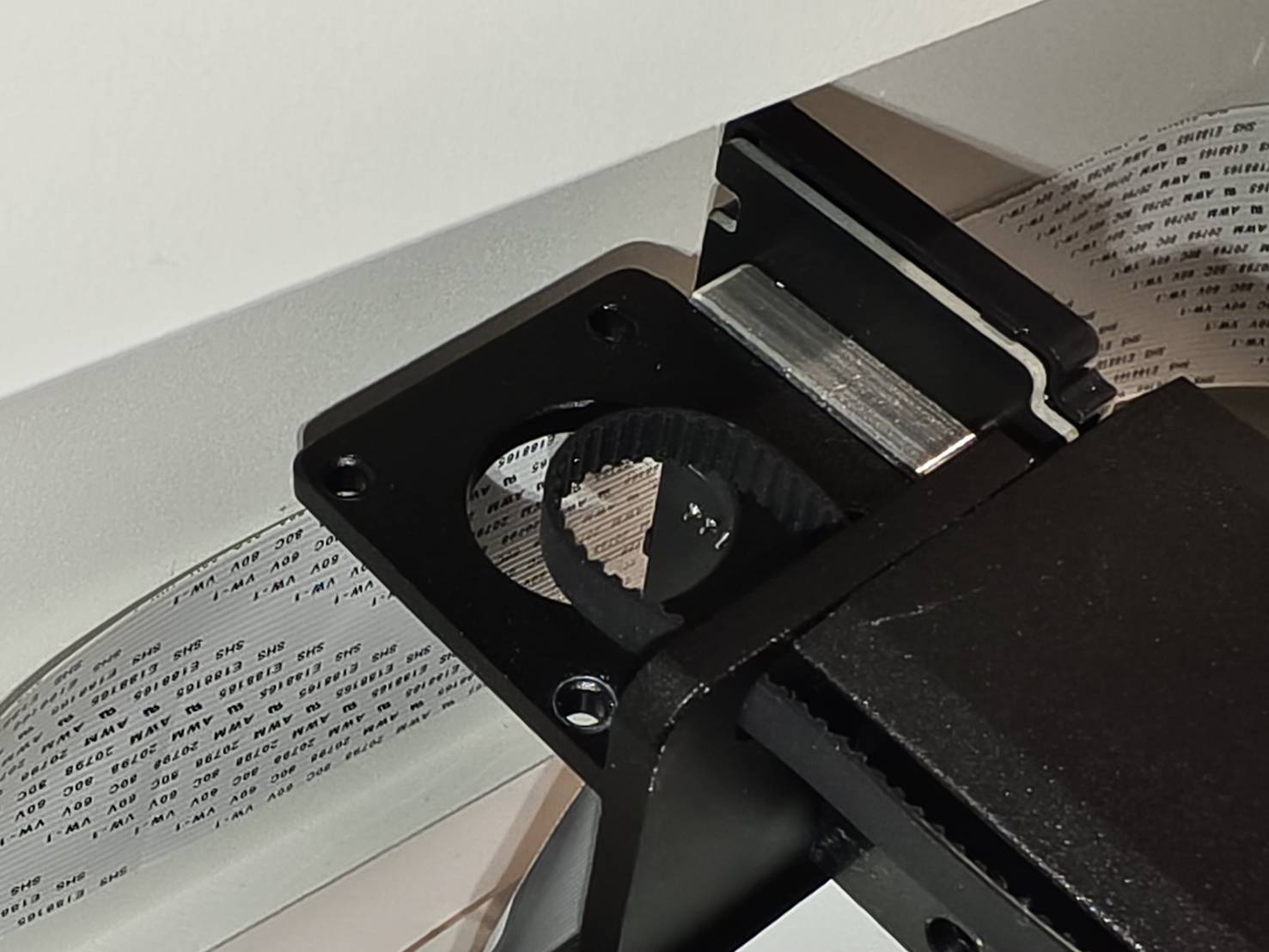

Skjut X-axeln försiktigt bakåt. Detta skapar mer utrymme på vänster sida.
Steg 14

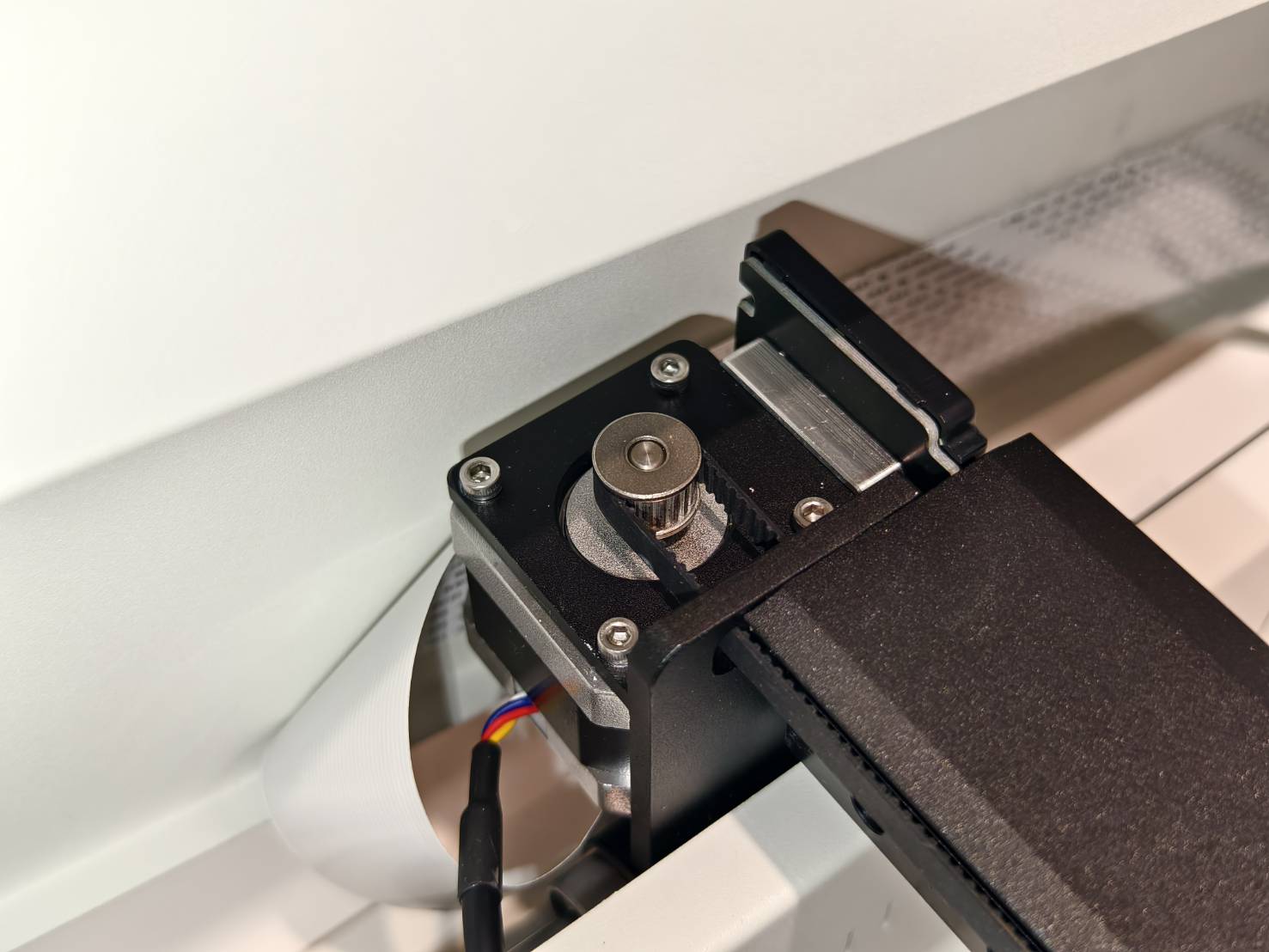

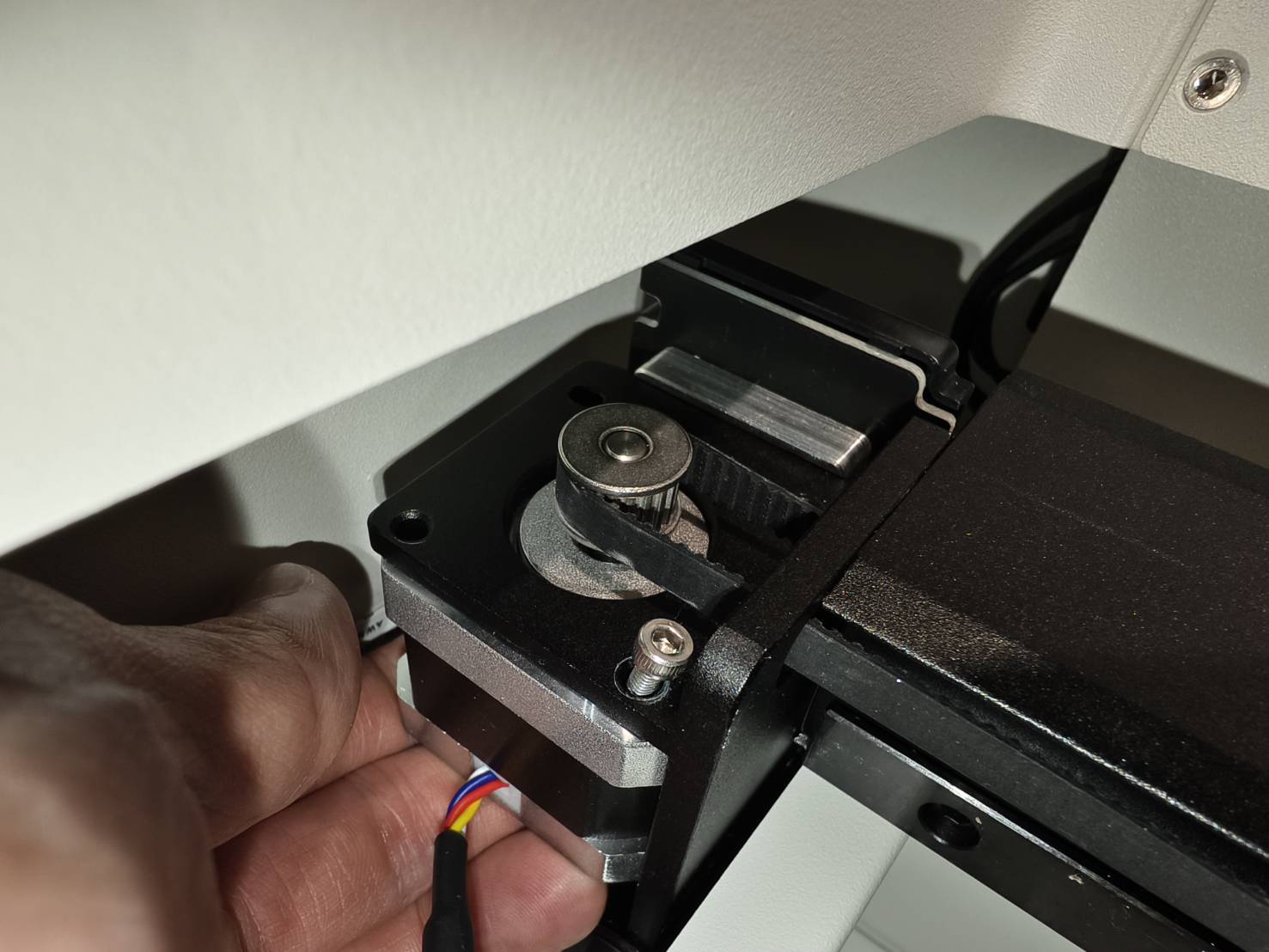

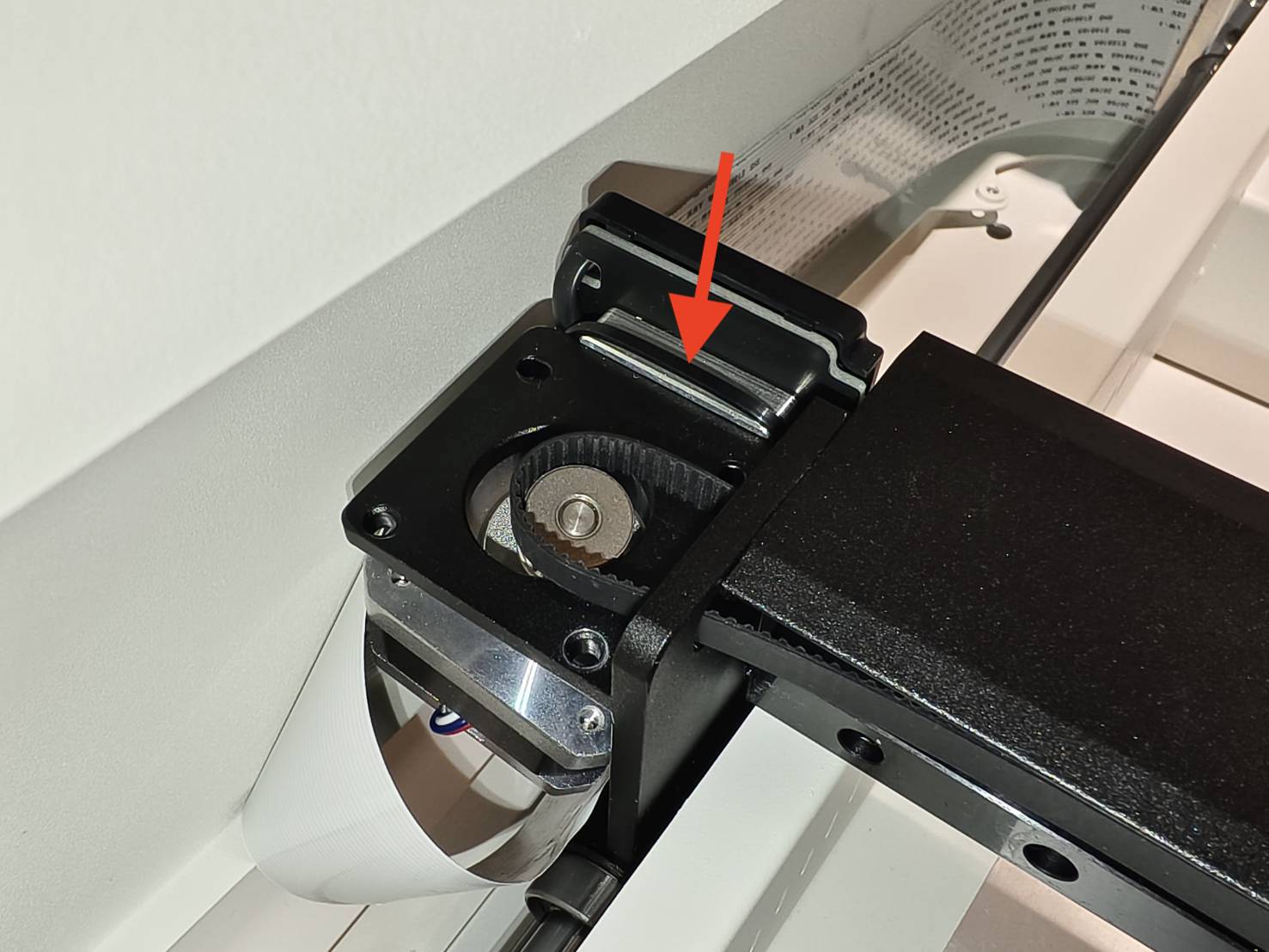

Installera den nya X-axelmotorn genom att först montera remmen på kugghjulet.
Säkerställ att remmen är i rätt position innan den monteras på motorn.

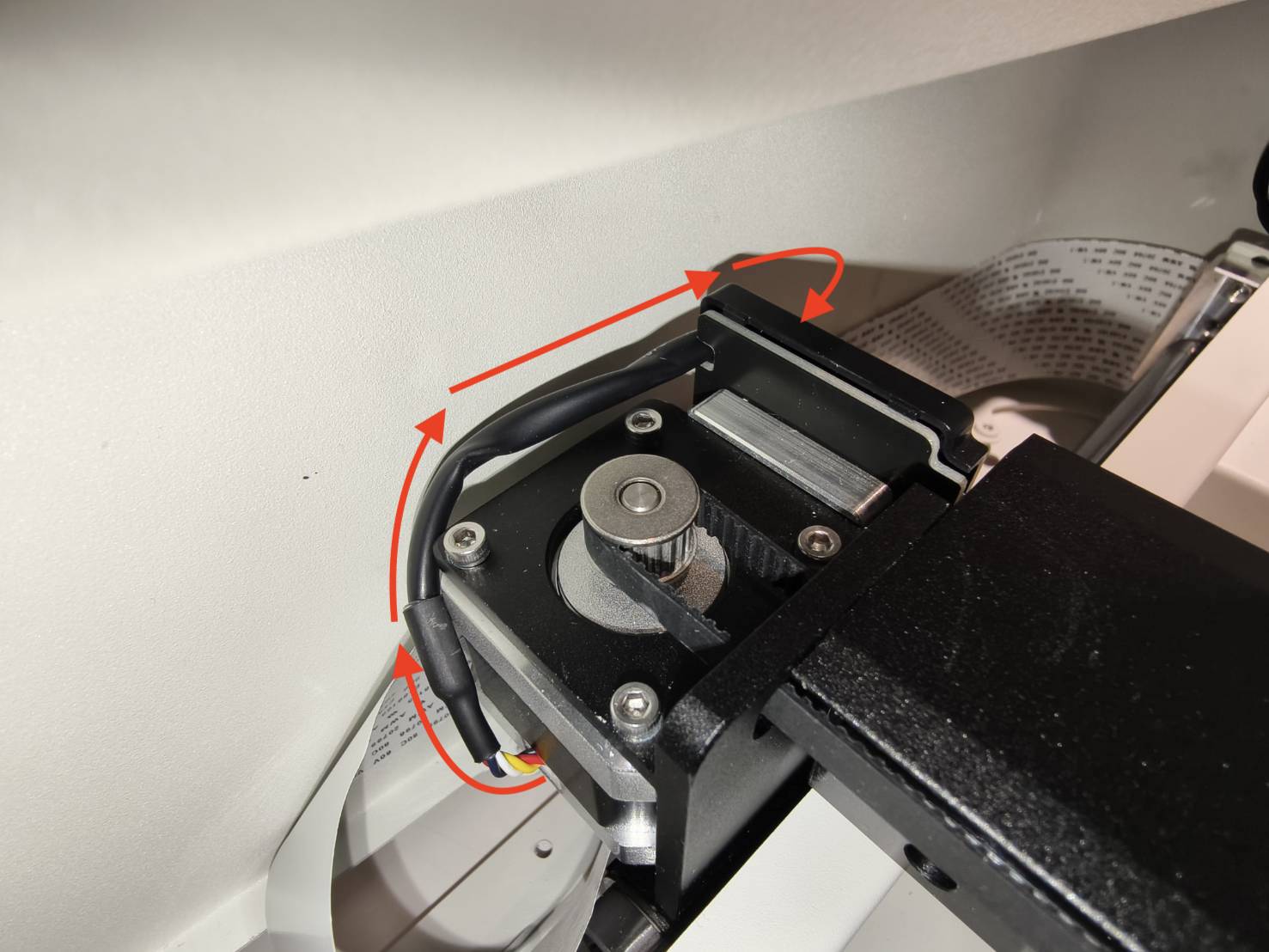

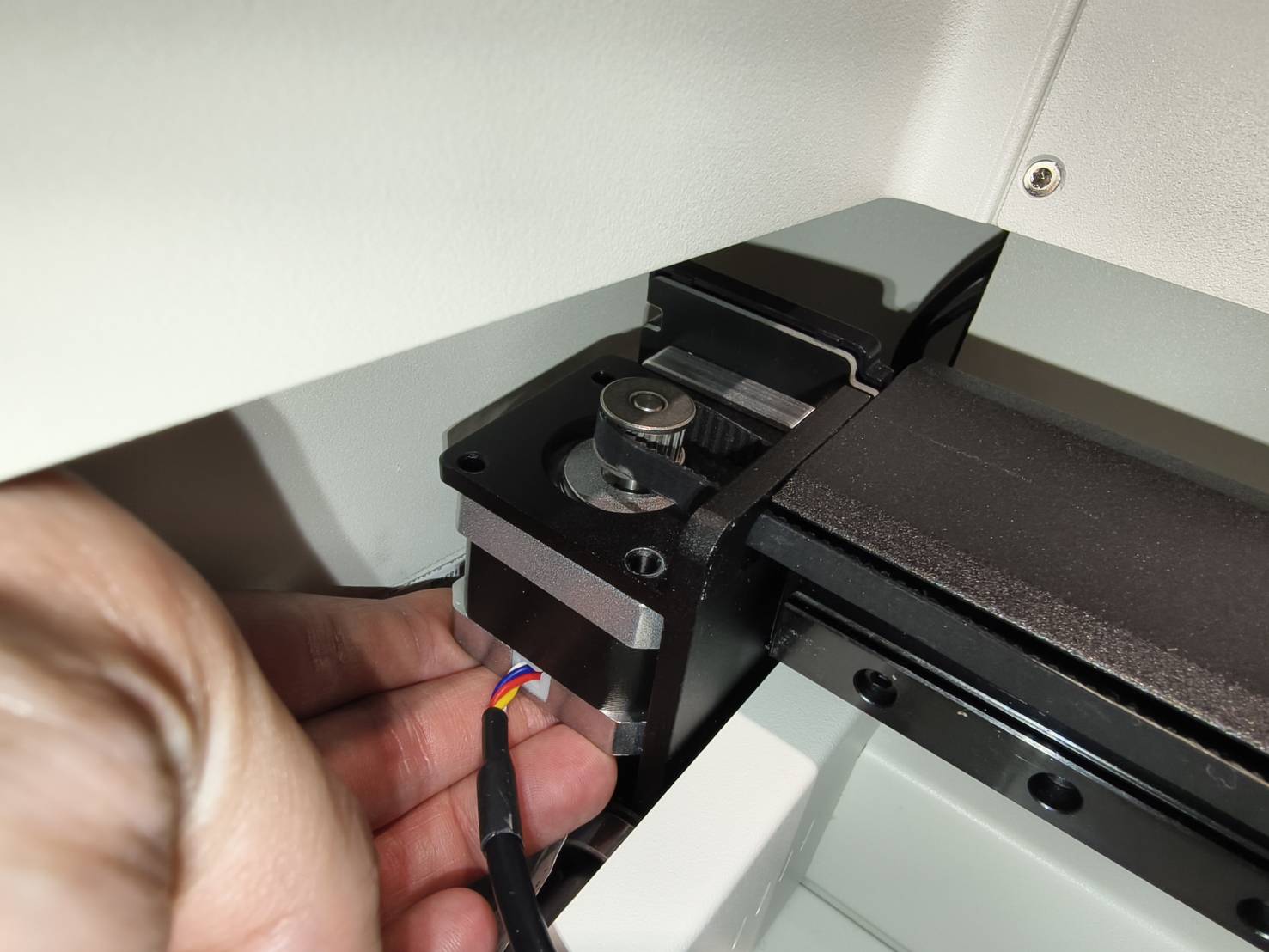

Motorns kablar ska vara riktade utåt, som visas på bilden nedan.
Steg 15

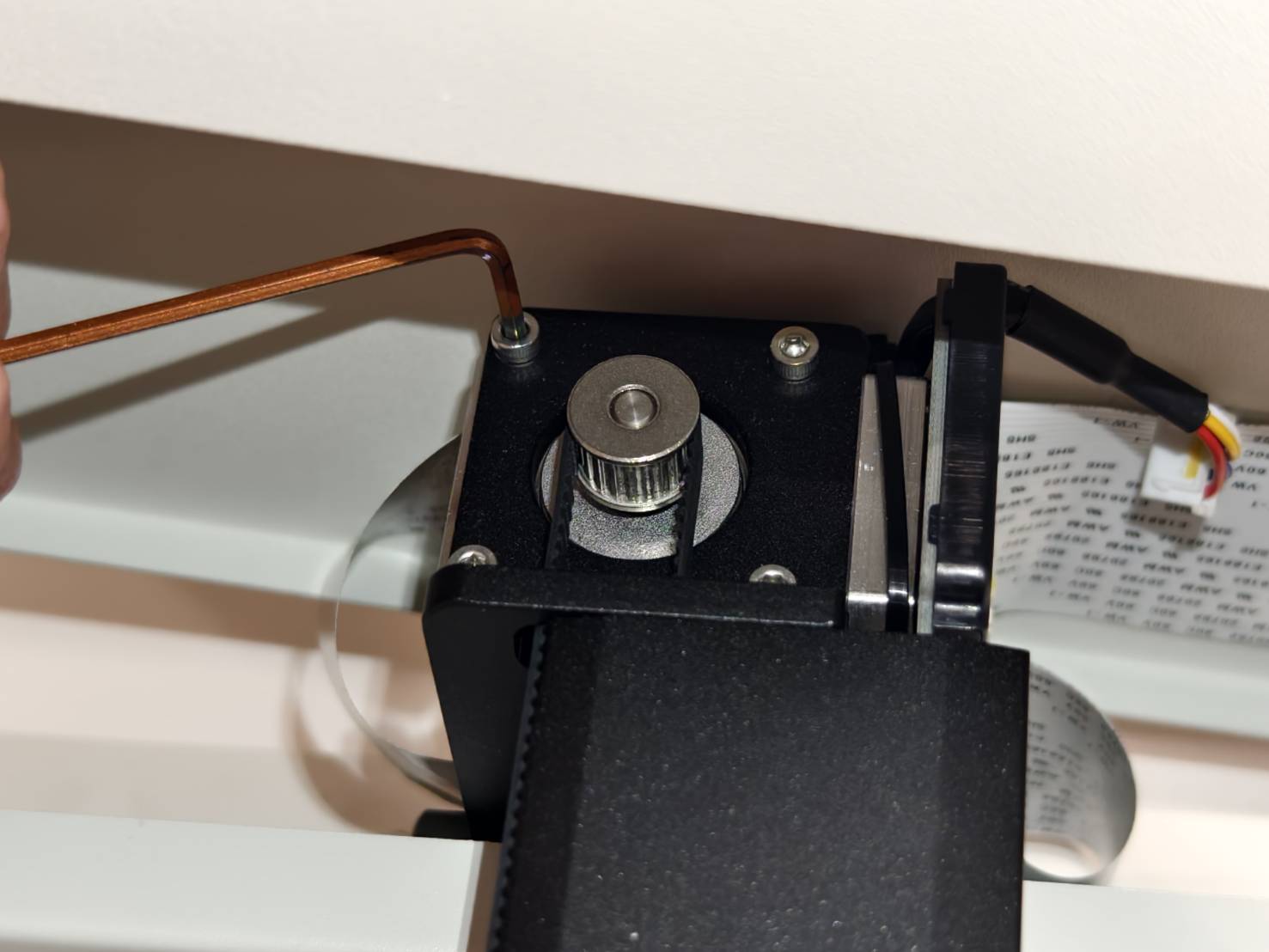

Skruva tillbaka de fyra skruvarna för att fästa motorn med en 2,5 mm insexnyckel.
Steg 16

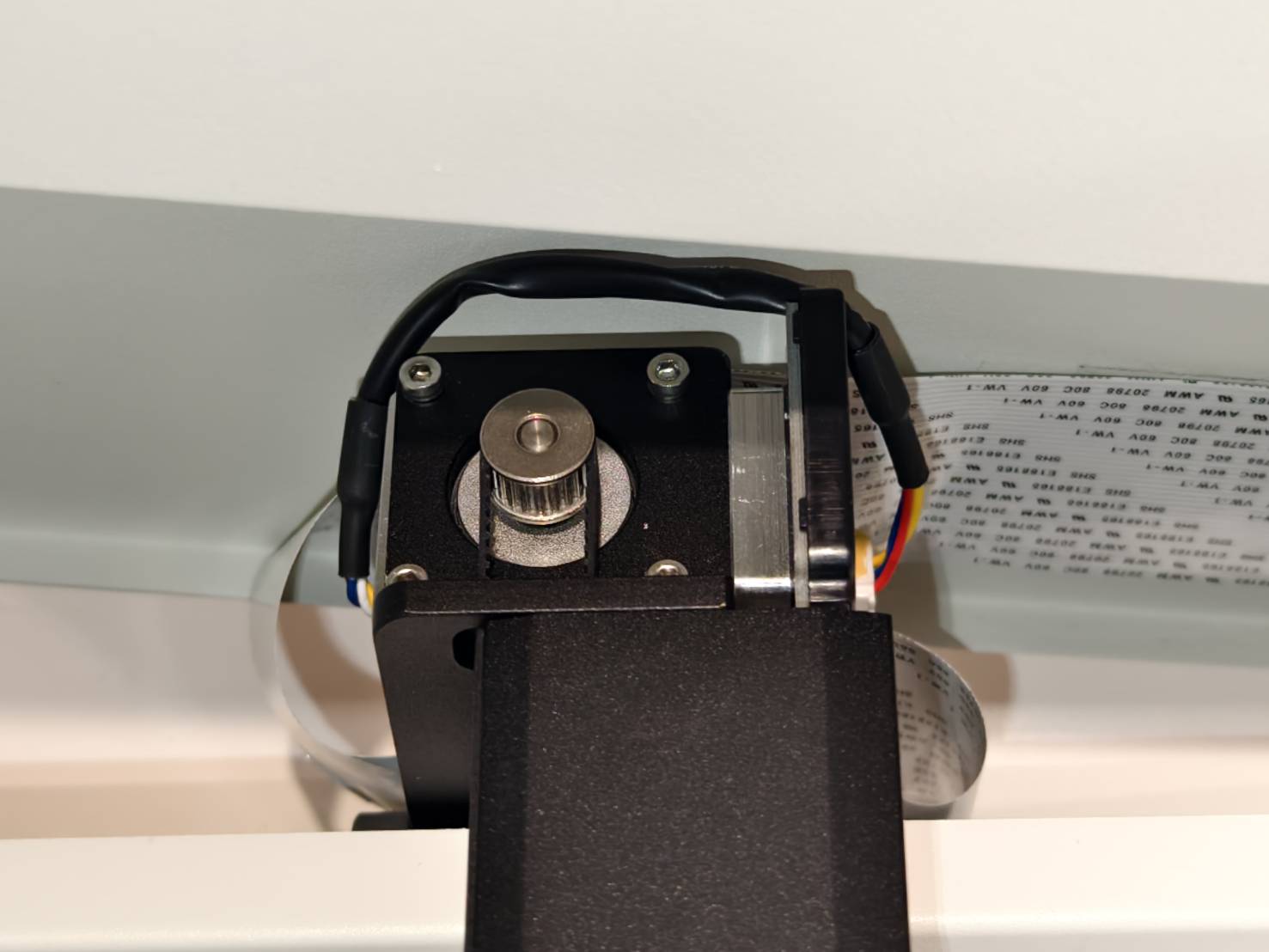

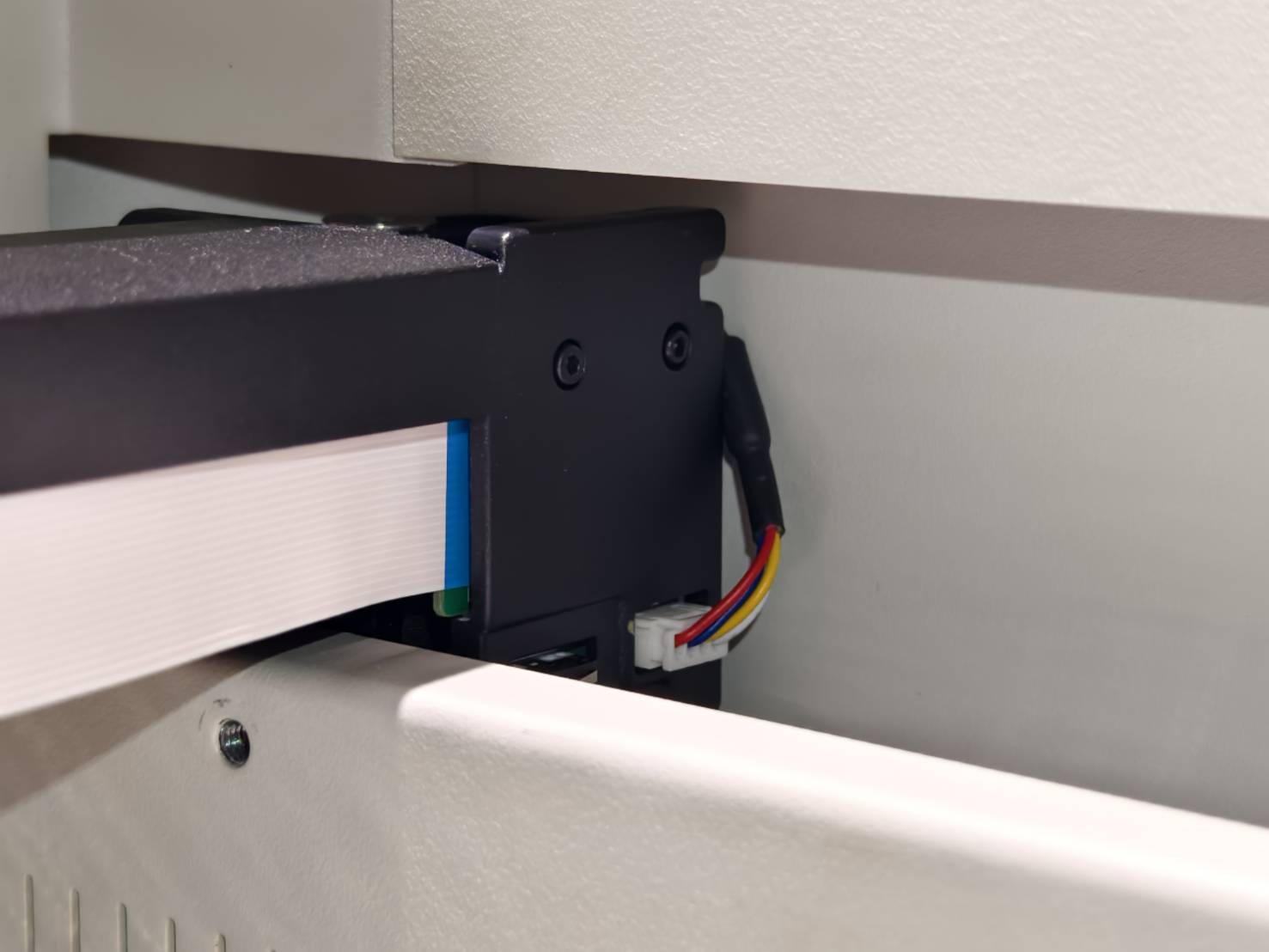

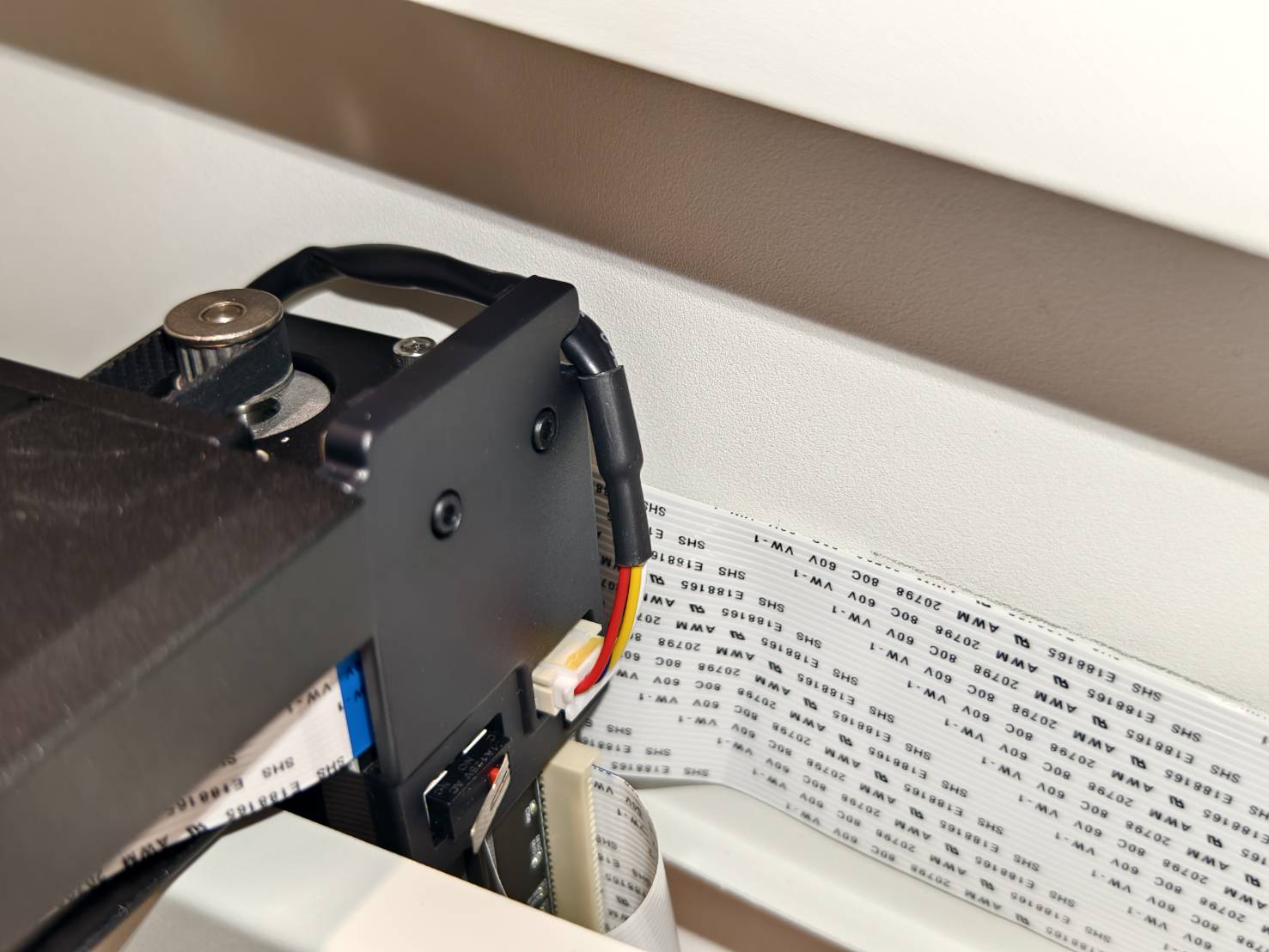

Anslut motorkabeln till X-axelns styrkort enligt bilderna nedan.
Steg 17
Återställ den övre ramens position.
Observera att de markerade skruvhålen måste vara vända mot arbetsytan.
Återställning av ramen:
Steg 18
Skruva i sidoskruvarna.
Steg 19
Vänd på maskinen. Skruva i alla skruvar på undersidan.
Observera att den markerade foten och skruven måste placeras nära USB-portarna.
Förslag:
Det är bättre att inte dra åt skruvarna helt från början, eftersom vissa skruvar kan vara felriktade och svåra att skruva i. Det rekommenderas därför att dra åt alla skruvar först efter att samtliga har installerats.
Steg 20
Vänd på maskinen. Flytta modulhållaren för att kontrollera om den kan röra sig fritt.
|
|
Steg 21
Försök att lossa skruven på gummifoten nära USB-portarna och försök flytta modulhållaren igen.
Steg 22
Återmontera fjädern på X-axelns rem.
