Ador - Byte av X-axelns 30-poliga flatkabel

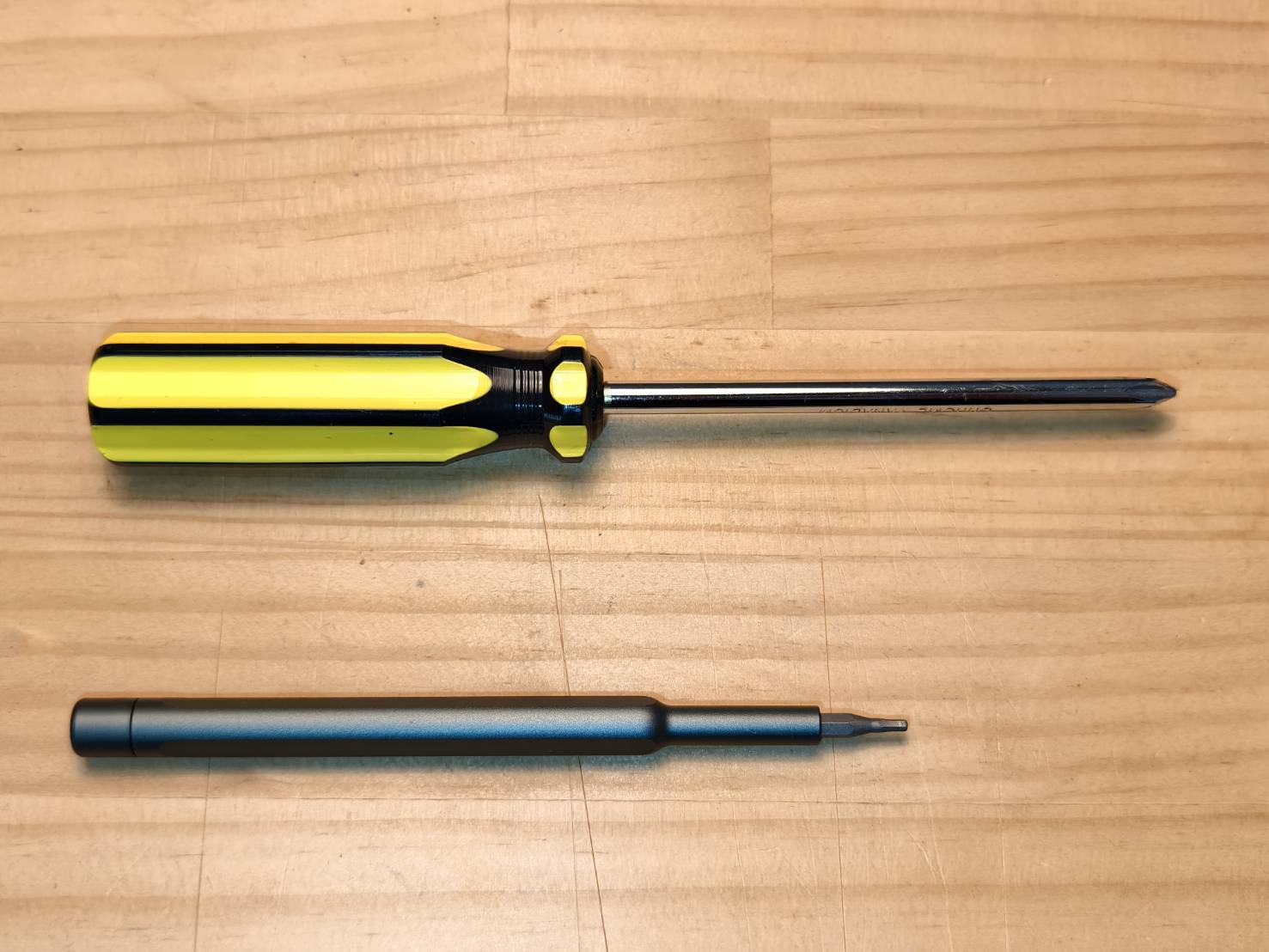

Verktyg:

• Stjärnskruvmejsel
• 2 mm insexnyckel (insexnyckel rekommenderas INTE)

Steg 1

Stäng av maskinen och ta bort den svarta mylarfilmen (skyddsfilm).

Steg 2

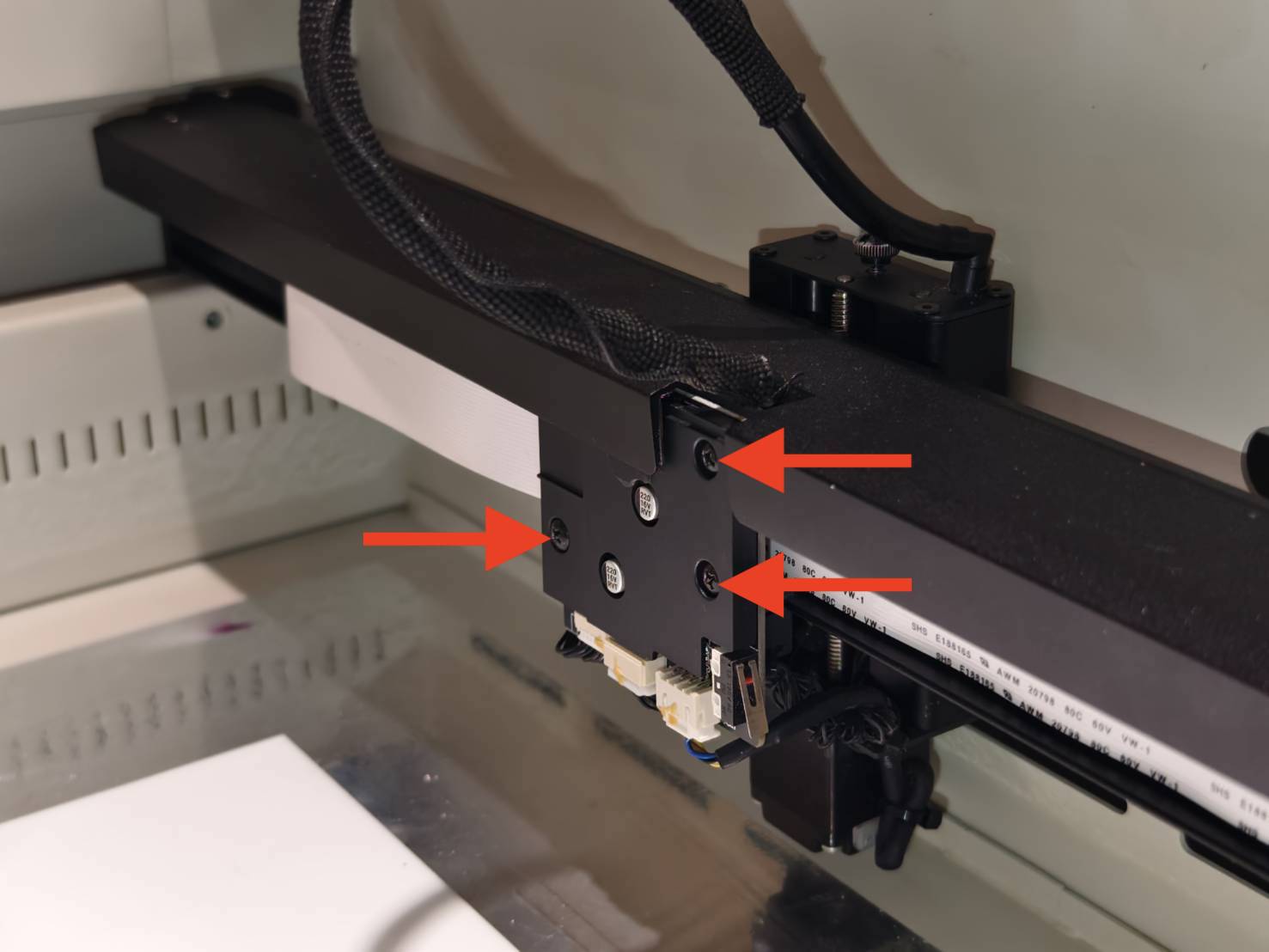

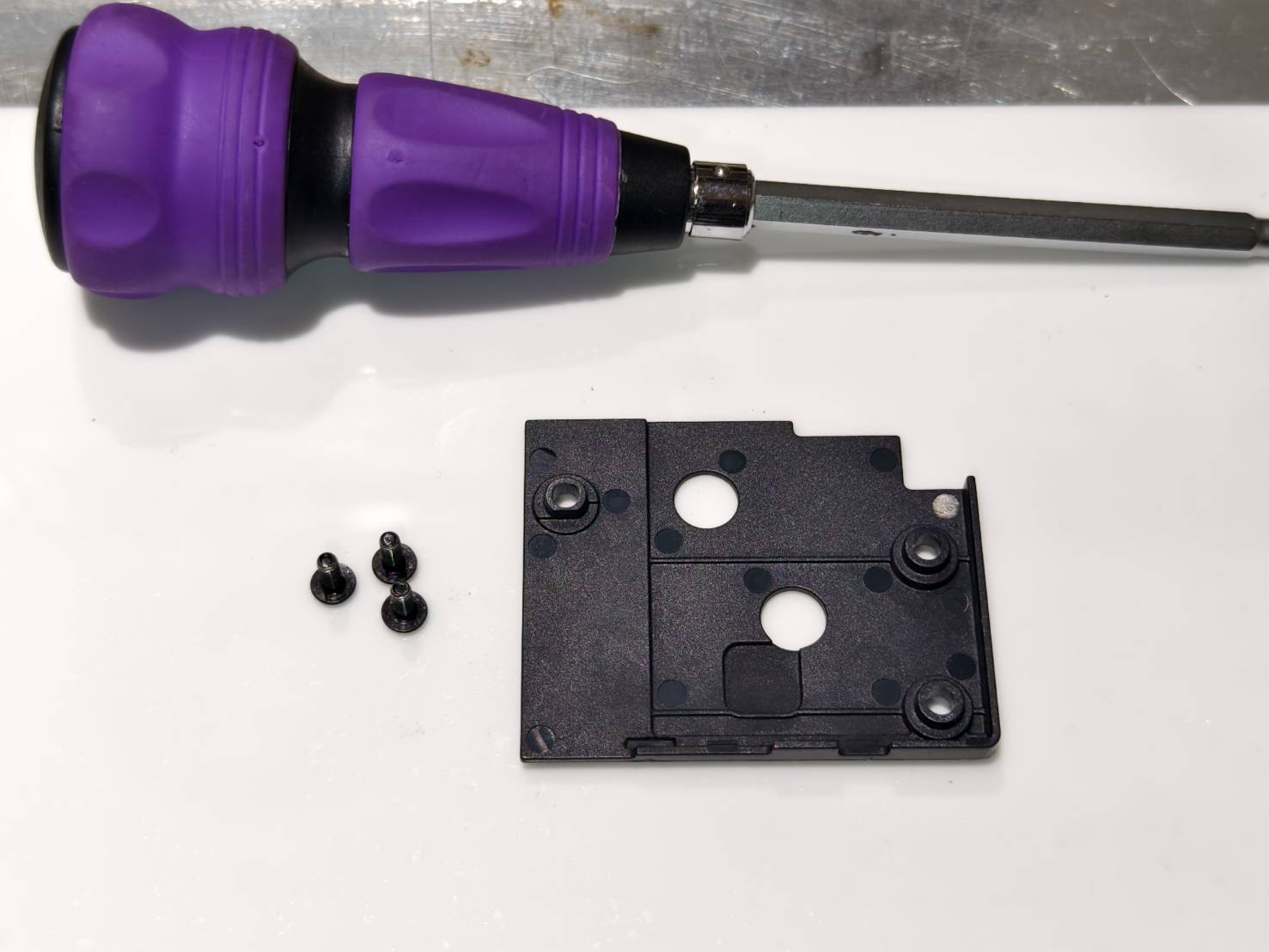

På baksidan av modulhållaren, ta bort de tre skruvarna och Z-axelns kåpa.

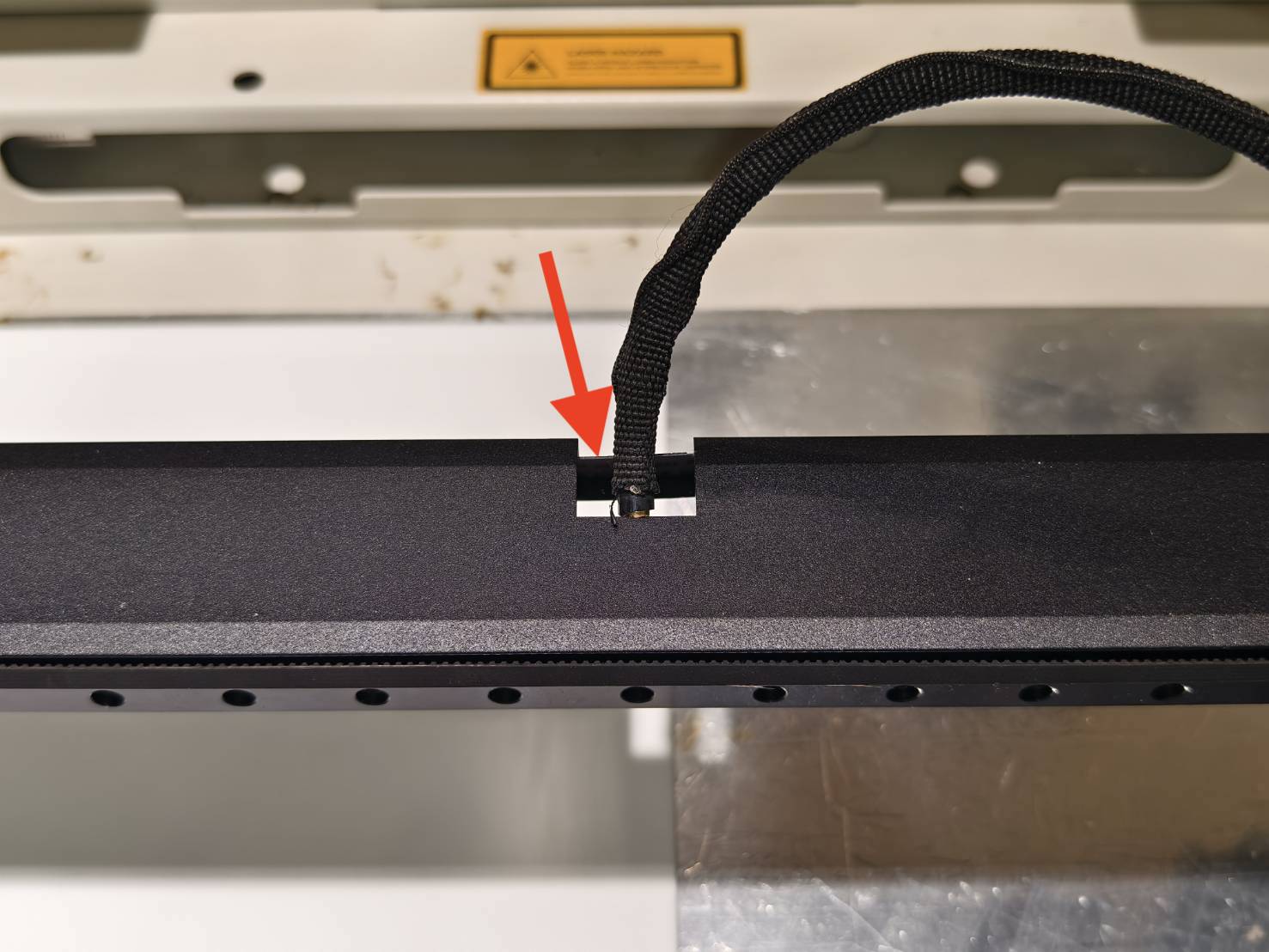

För att se den översta skruven, flytta huvudet till öppningen i plåten.

Steg 3

Öppna/lås upp kabelkontakten och koppla bort kabeln från Z-axelkortet.
Den kvarvarande tejpen behöver inte tas bort.

Steg 4

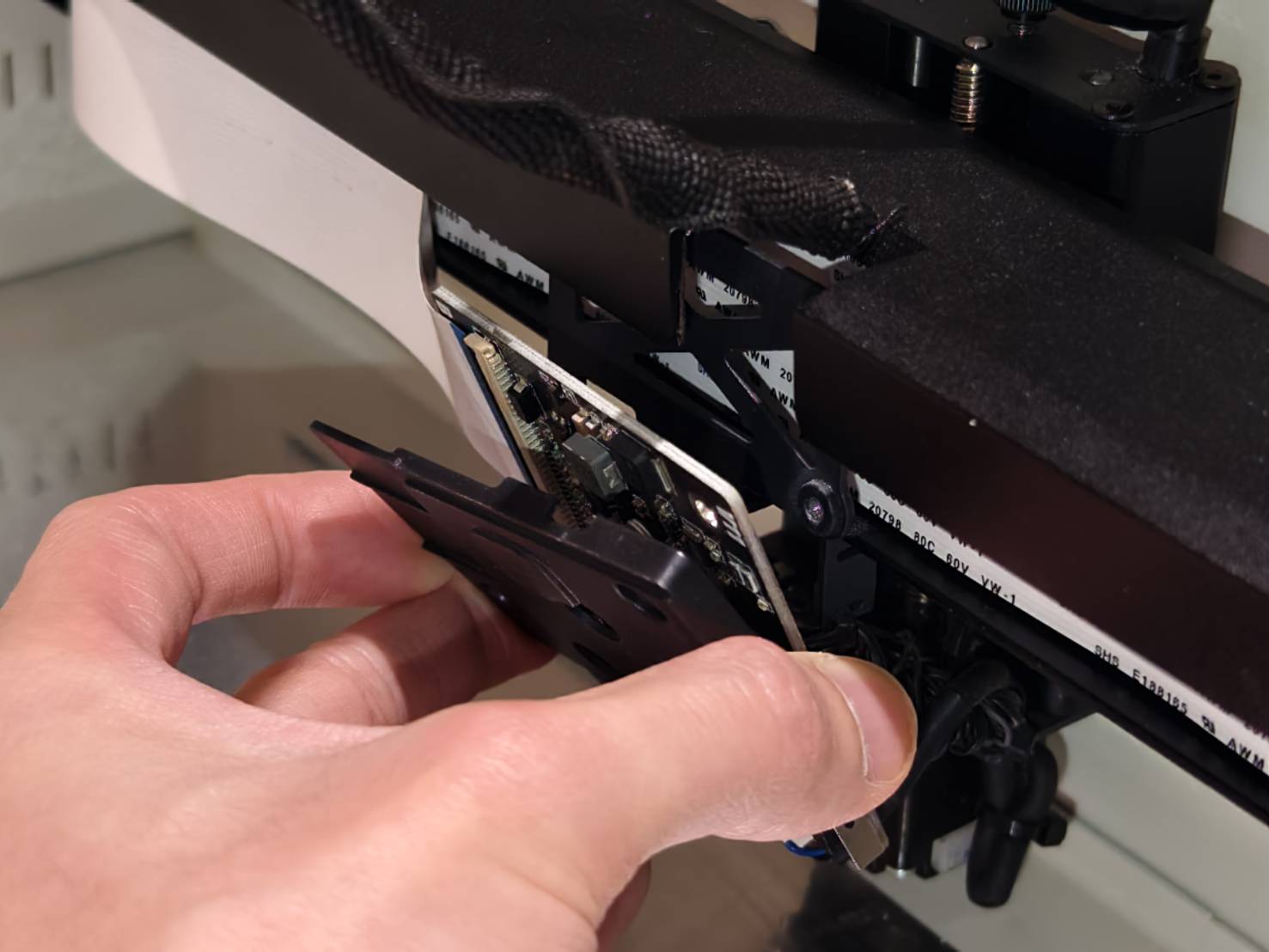

När du står framför maskinens panel, på vänster sida, koppla bort X-axelmotorns kabel, ta bort de två 2 mm insexskruvarna och avlägsna X-axelns kåpa.
(En lång, smal insexnyckel rekommenderas för bättre åtkomst.)

Steg 5

Öppna/lås upp kabelkontakten och koppla bort kabeln från X-axelkortet.

Steg 6

Ta bort 30-poliga kabeln.

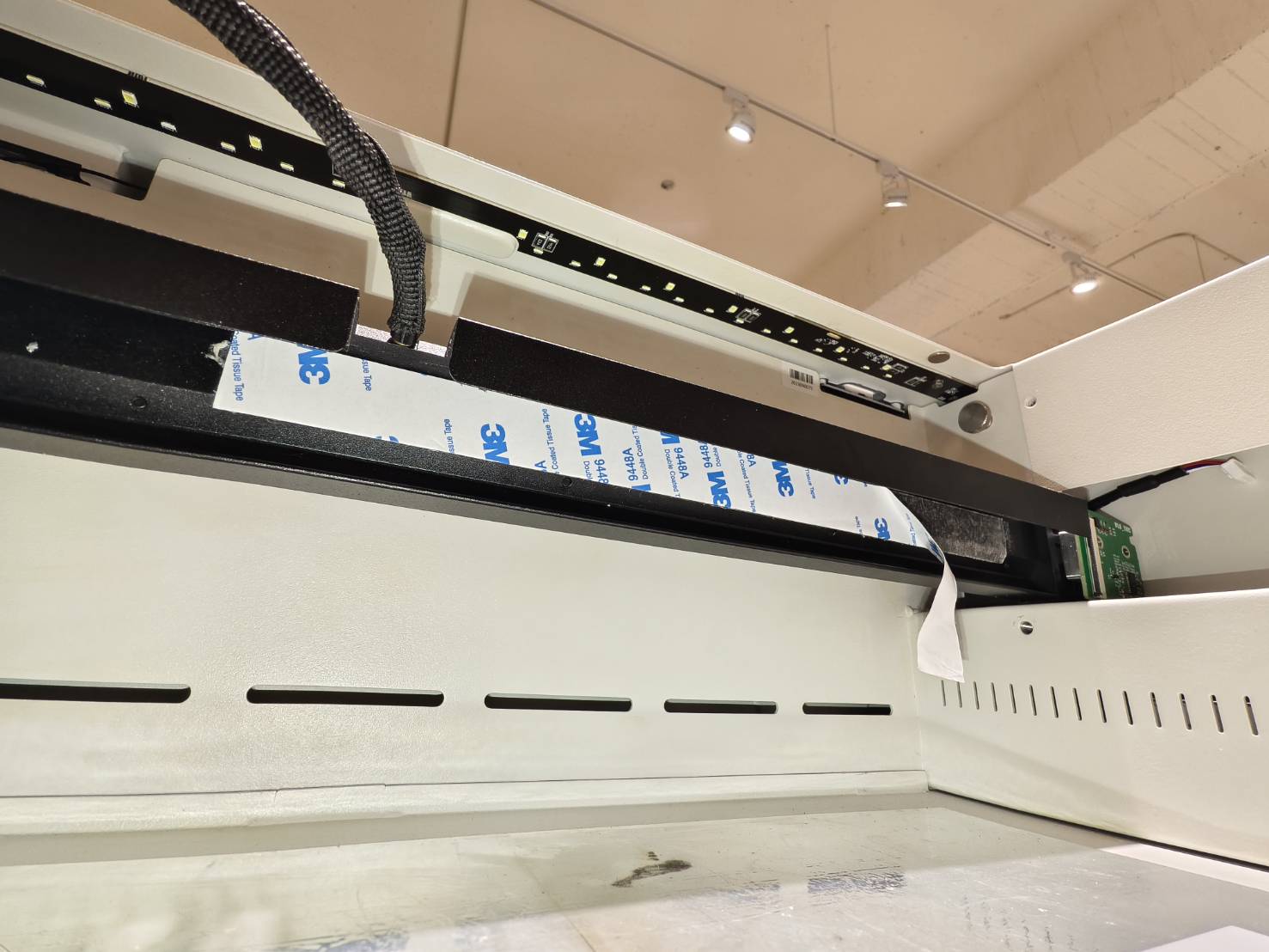

Eftersom det finns dubbelhäftande skumtejp bakom kabeln kan det lätt lämna tejprester om du drar av den direkt. Det rekommenderas att dra upp den från undersidan för att ta bort den.
Om det finns rester kvar efter borttagningen måste den svarta skumdelen avlägsnas. Den vita limdelen behöver inte rengöras. Det rekommenderas att titta på videon en gång innan du försöker ta bort den.

Steg 7

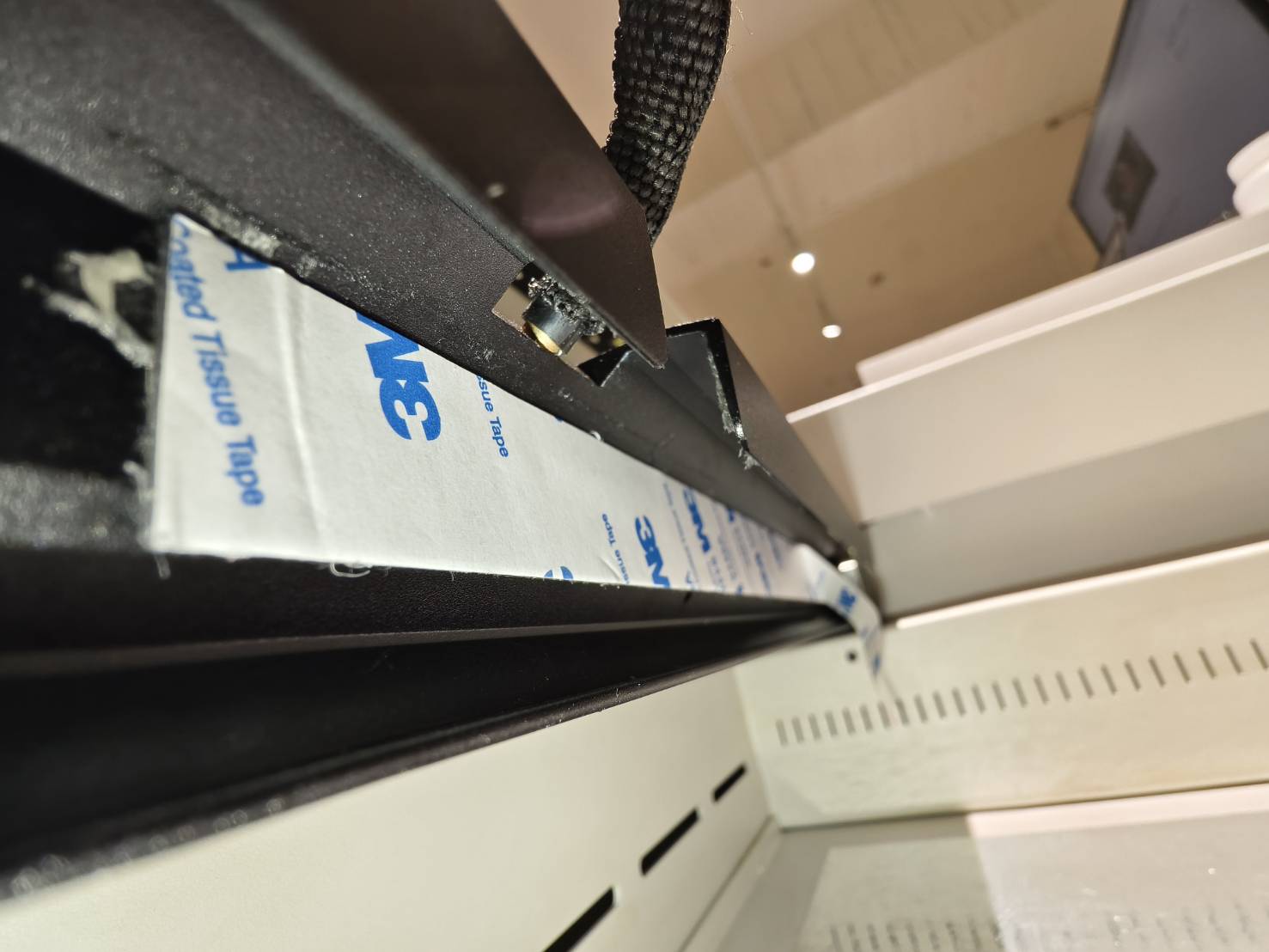

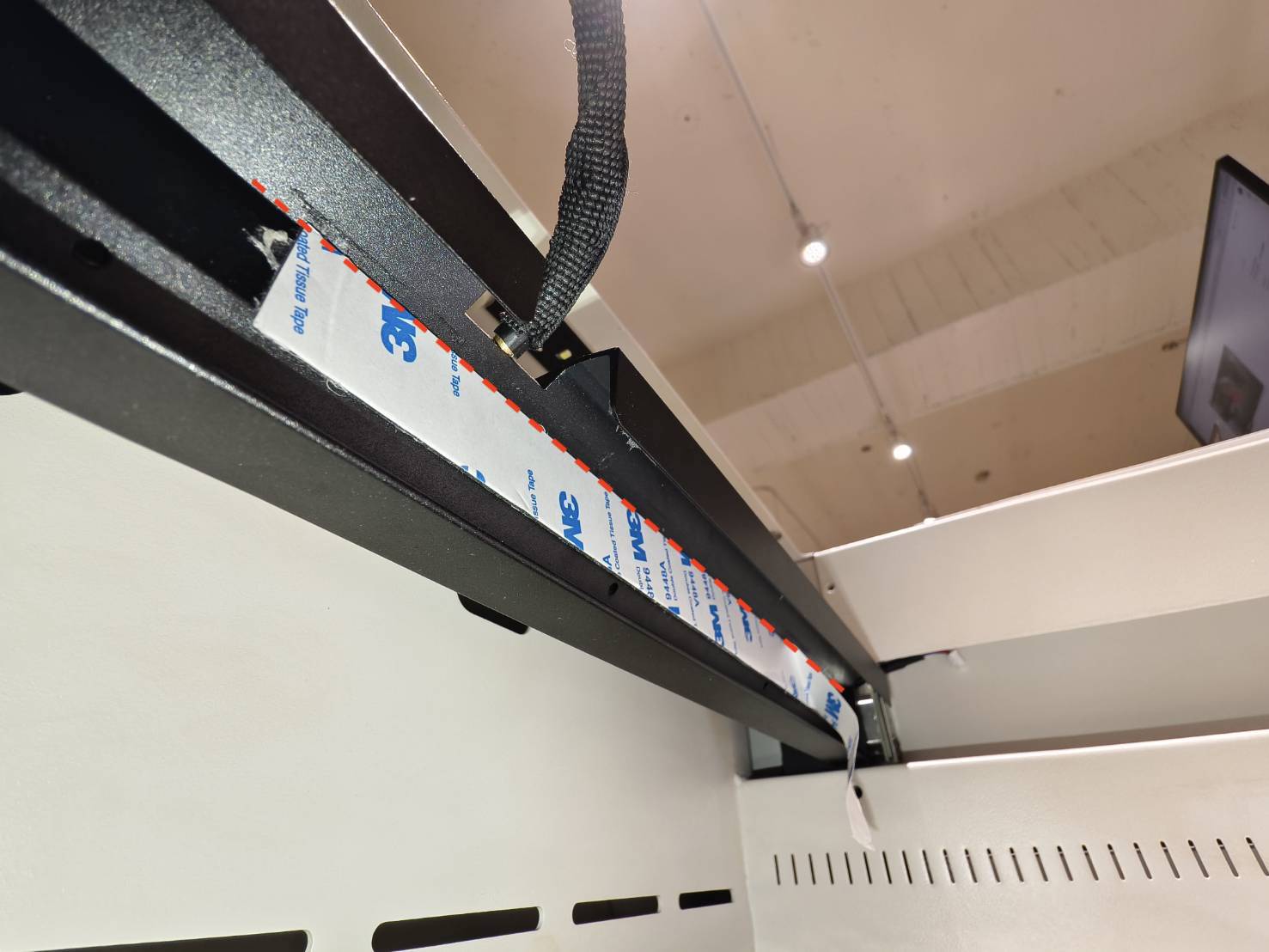

Efter att ha bekräftat att resterna har avlägsnats, applicera den nya dubbelhäftande skumtejpen på insidan av plåten och riv av en del av den i förväg för att underlätta nästa steg.

Innan du applicerar tejpen rekommenderas det att läsa igenom innehållet i steg 7 först för att förstå startpositionen och positionen för plåtens fasning. Titta slutligen på videon för att säkerställa att tejpen appliceras korrekt.

• Startposition:

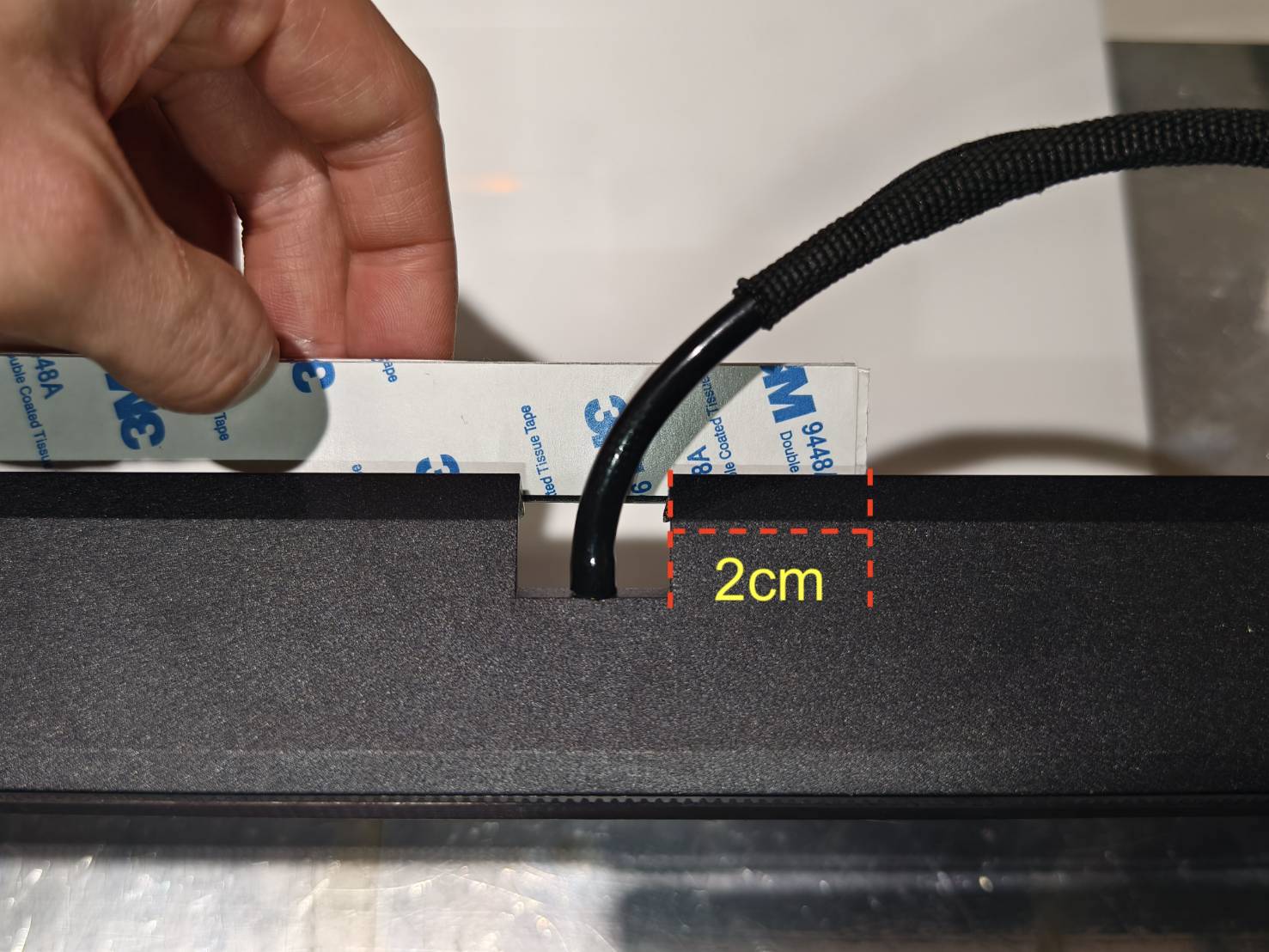

  Den dubbelhäftande tejpen måste klistras mot X-axelmotorsidan (maskinens vänstra sida när du står vänd mot pekskärmen), och startpositionen är cirka 2 cm till höger om öppningen.



• Plåtfasning:

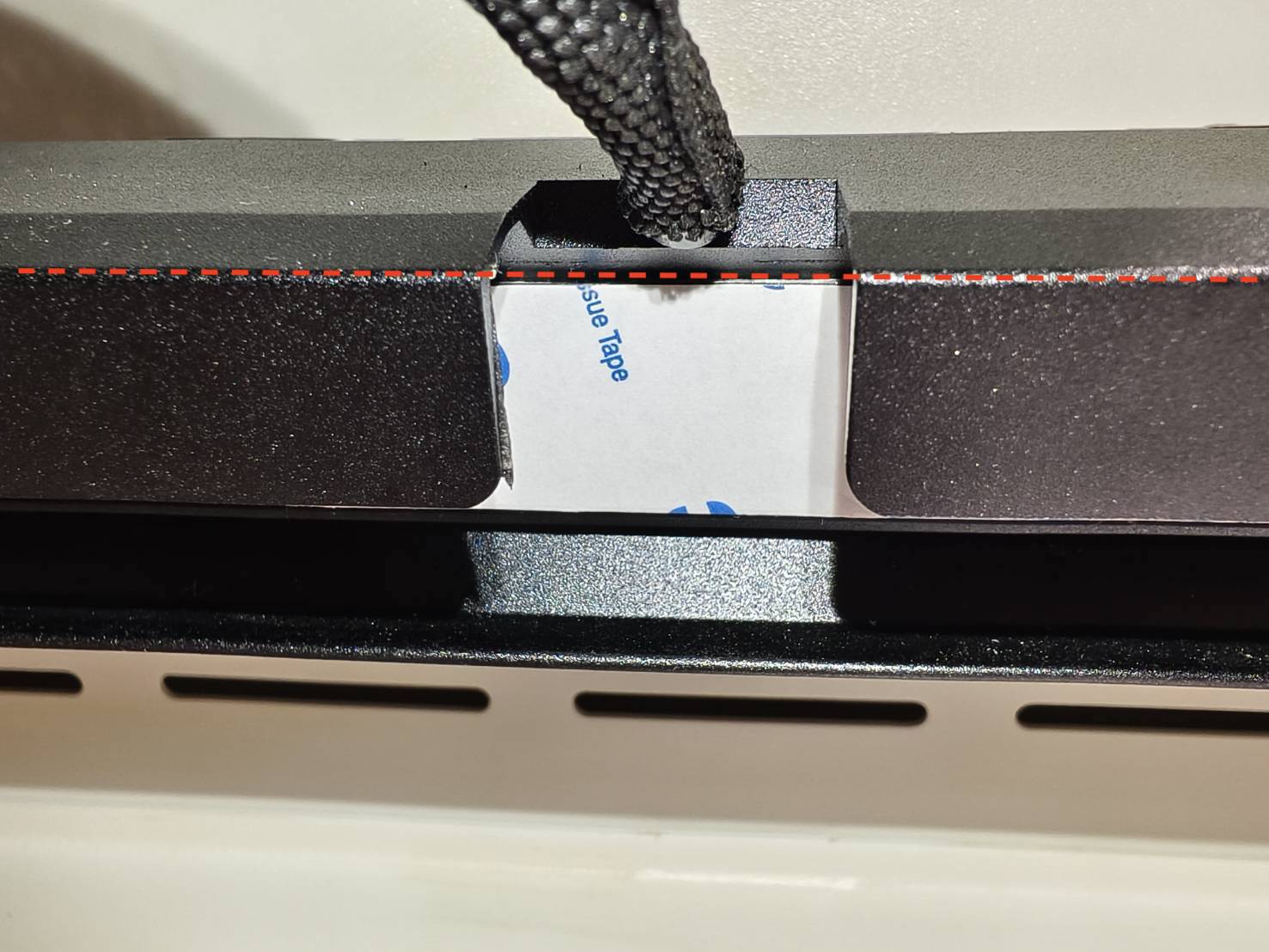

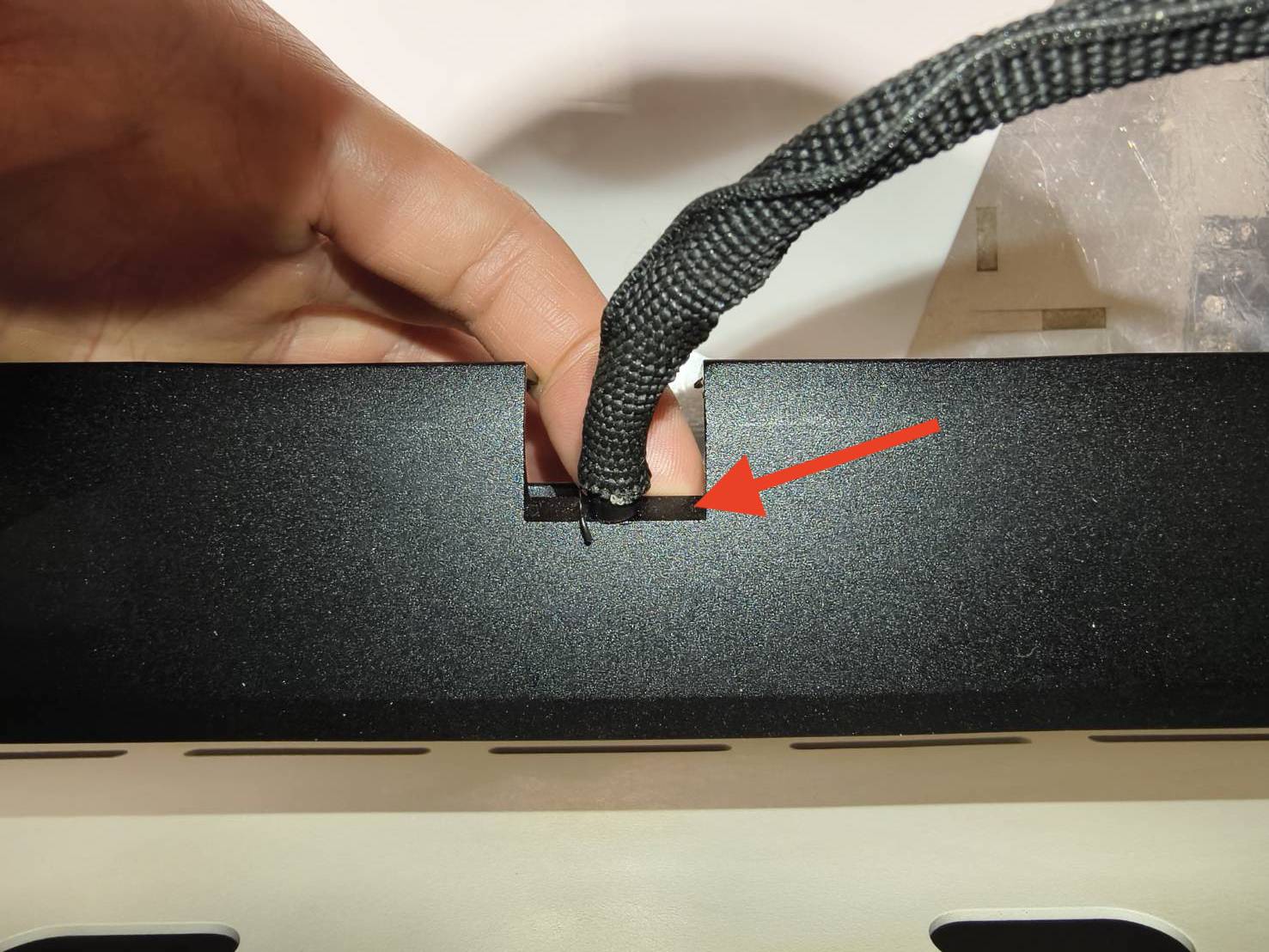

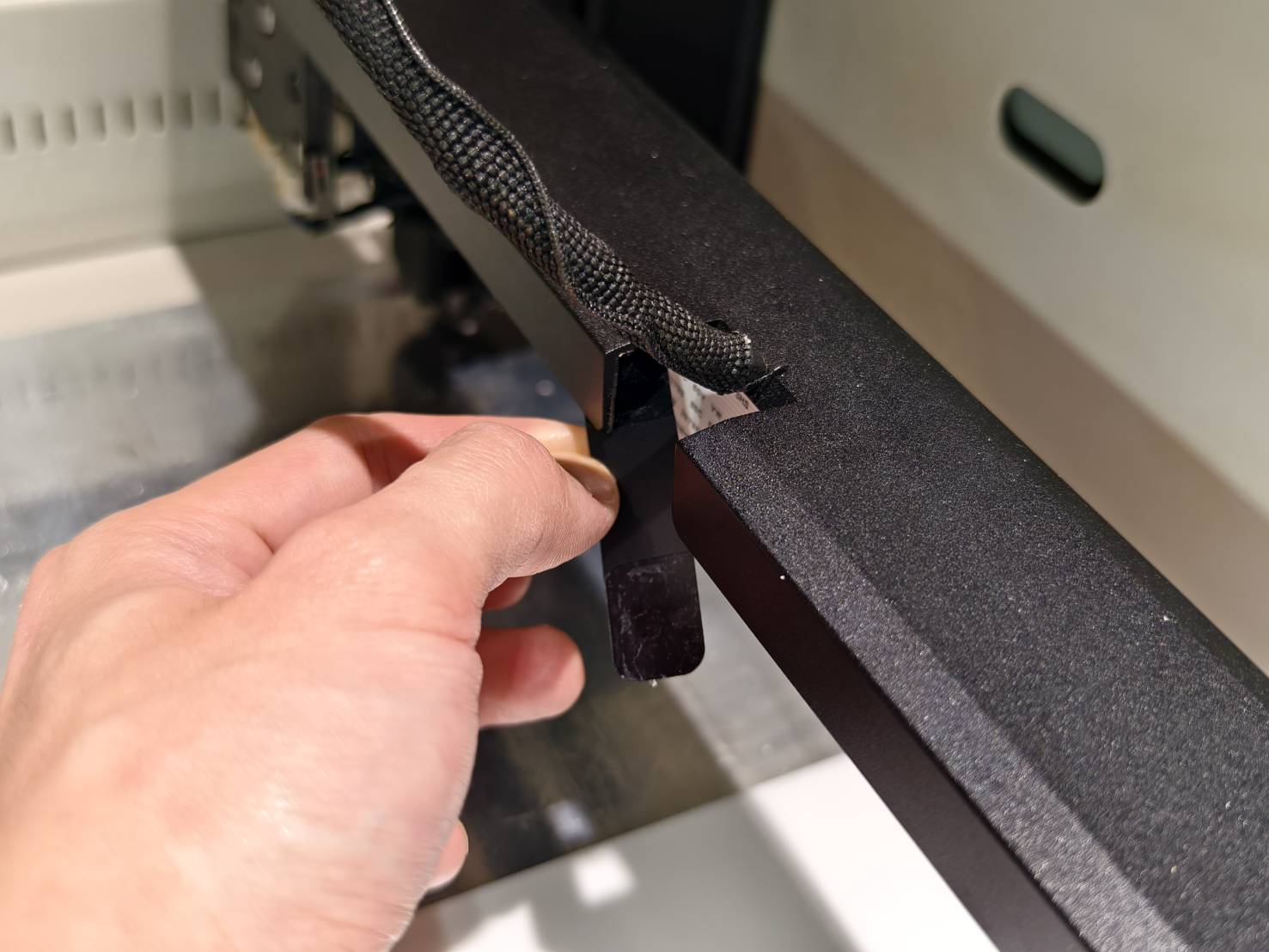

  Positionen för fasningsytan är den del som fingret vidrör enligt bilden nedan.
  Tejpen FÅR INTE fästas på fasningsytan.



• Tejpen ska appliceras på den nedre kanten av markeringslinjen, det vill säga den nedre kanten av fasningsytan.


• Video:


Steg 8

Installera den nya kabeln på Z-axelkortet. Kabeln ska placeras i mitten av spåret. Om den är korrekt installerad ska klämman enkelt kunna låsas.
Se följande beskrivning för att bekräfta positionen där kabeln ska föras in och säkerställa att kabeln är korrekt installerad.

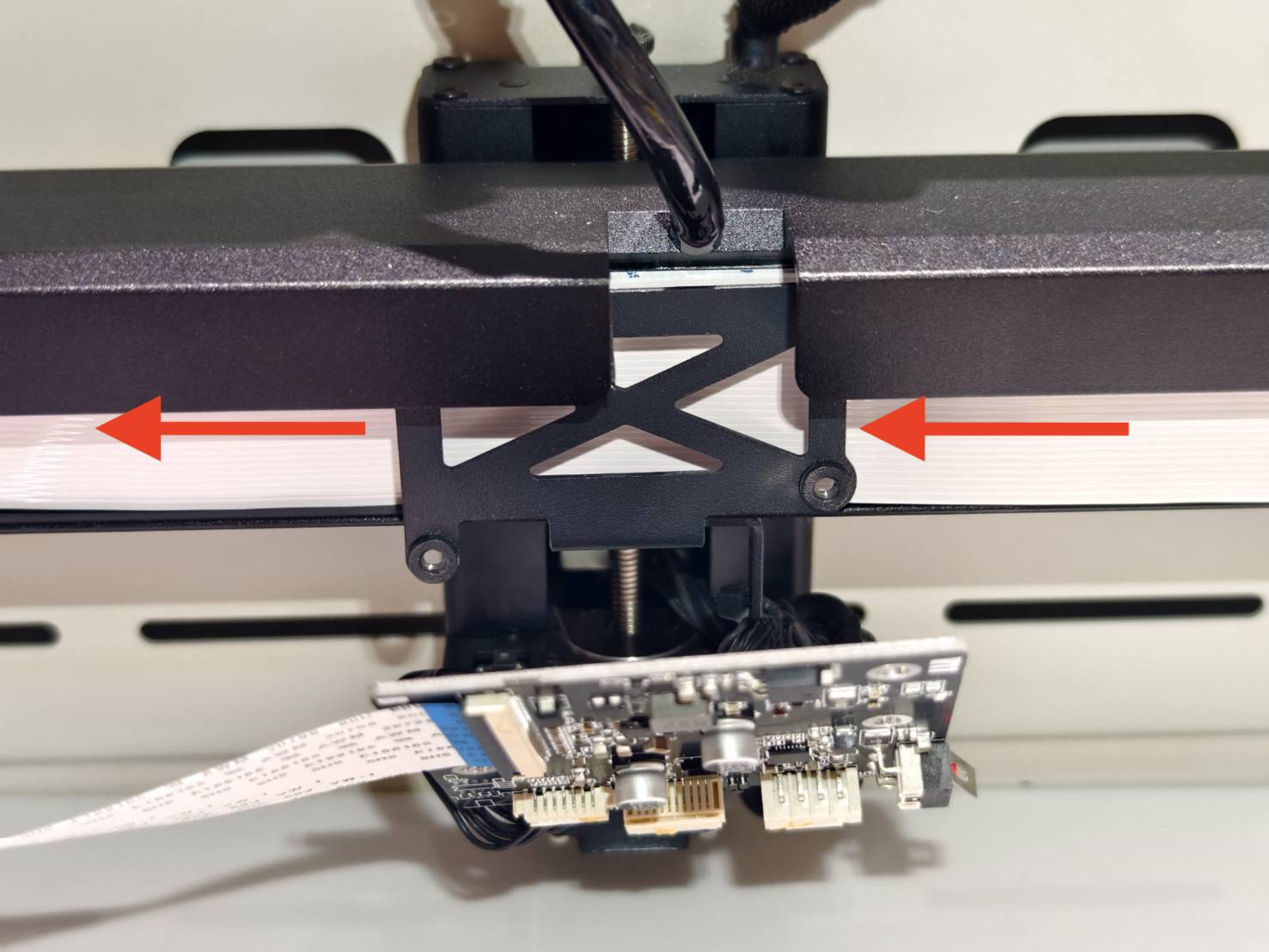

• De två kanterna på kabelspåret kommer att vara något högre, som visas på bilden.



• Kabeln måste föras in i mitten. När den är korrekt insatt ska den vara i samma höjd som kanterna, som visas på bilden.
  (Klämman är inte låst på bilden.)



• Endast genom att föra in den korrekt kan klämman låsas enkelt. Kabeln ska vara parallell med spåret, som visas på bilden. (Klämman är låst på bilden.)


• Kabeln måste passera genom/gå bakom Z-axelkontrollkortets fäste.



• Video:


Steg 9

Installera den nya kabeln på X-axelkortet. Kabeln ska placeras i mitten av spåret. Om den är korrekt installerad ska klämman enkelt kunna låsas.
Som förklaras i Steg 8, använd samma metod för att ansluta kabeln.

Video:

(Kortets färg påverkar inte installationsmetoden.)

Steg 10

Återanslut X-axelns motorkabel, flytta laserhuvudet och kontrollera sedan om LED-lampan på Z-axelns styrkort lyser.

Steg 11

Använd först en skruv för att fixera Z-axelns styrkort på plats. Slå sedan på maskinen och använd vänster knapp för att fokusera. Kontrollera om laserhuvudet är korrekt fokuserat.

Video:

Steg 12

Stäng av strömmen, koppla bort motorkabeln, montera X-axelns styrkortskåpa, dra åt de två 2 mm insexskruvarna och återanslut X-axelns motorkabel.

Steg 13

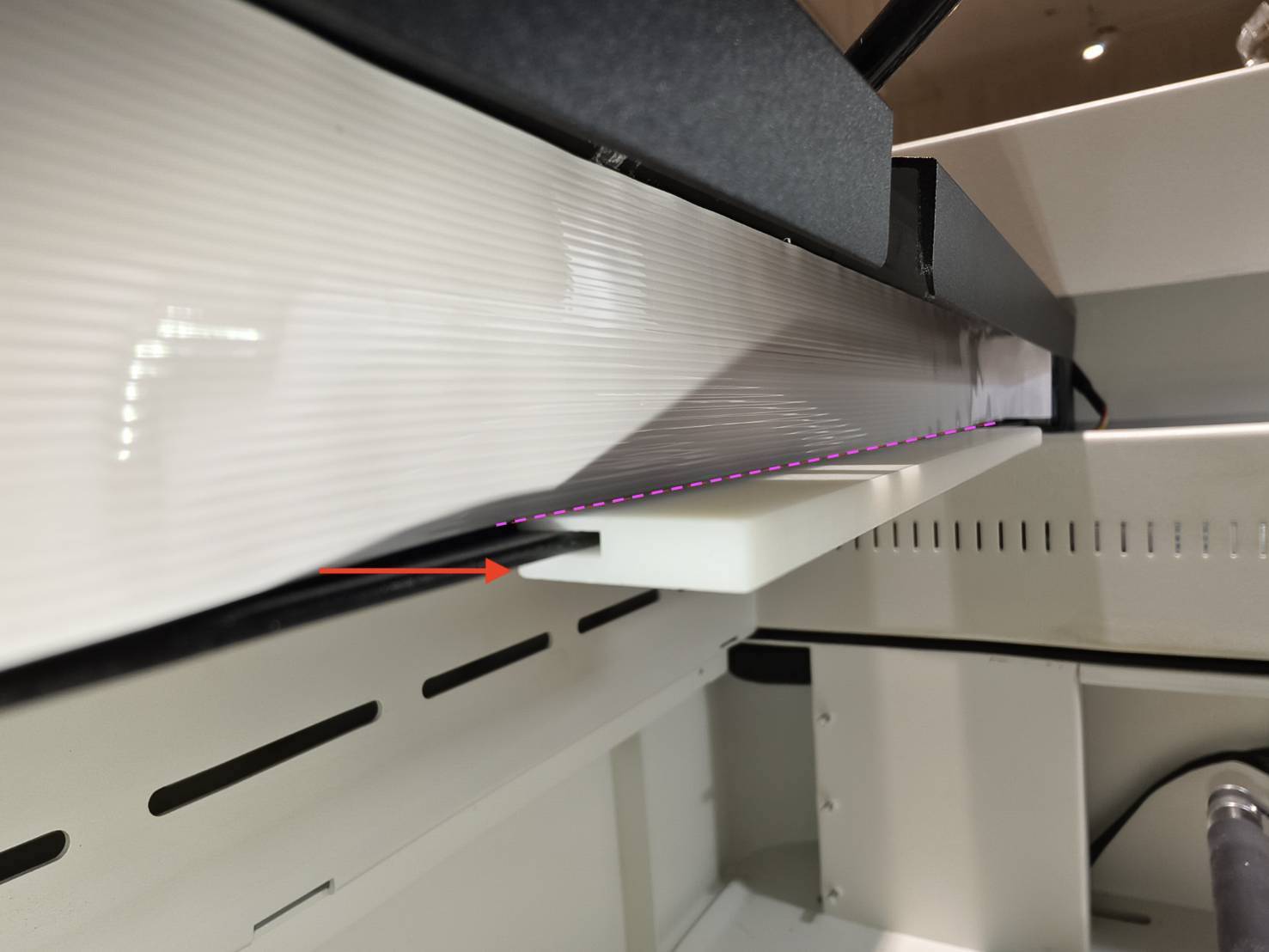

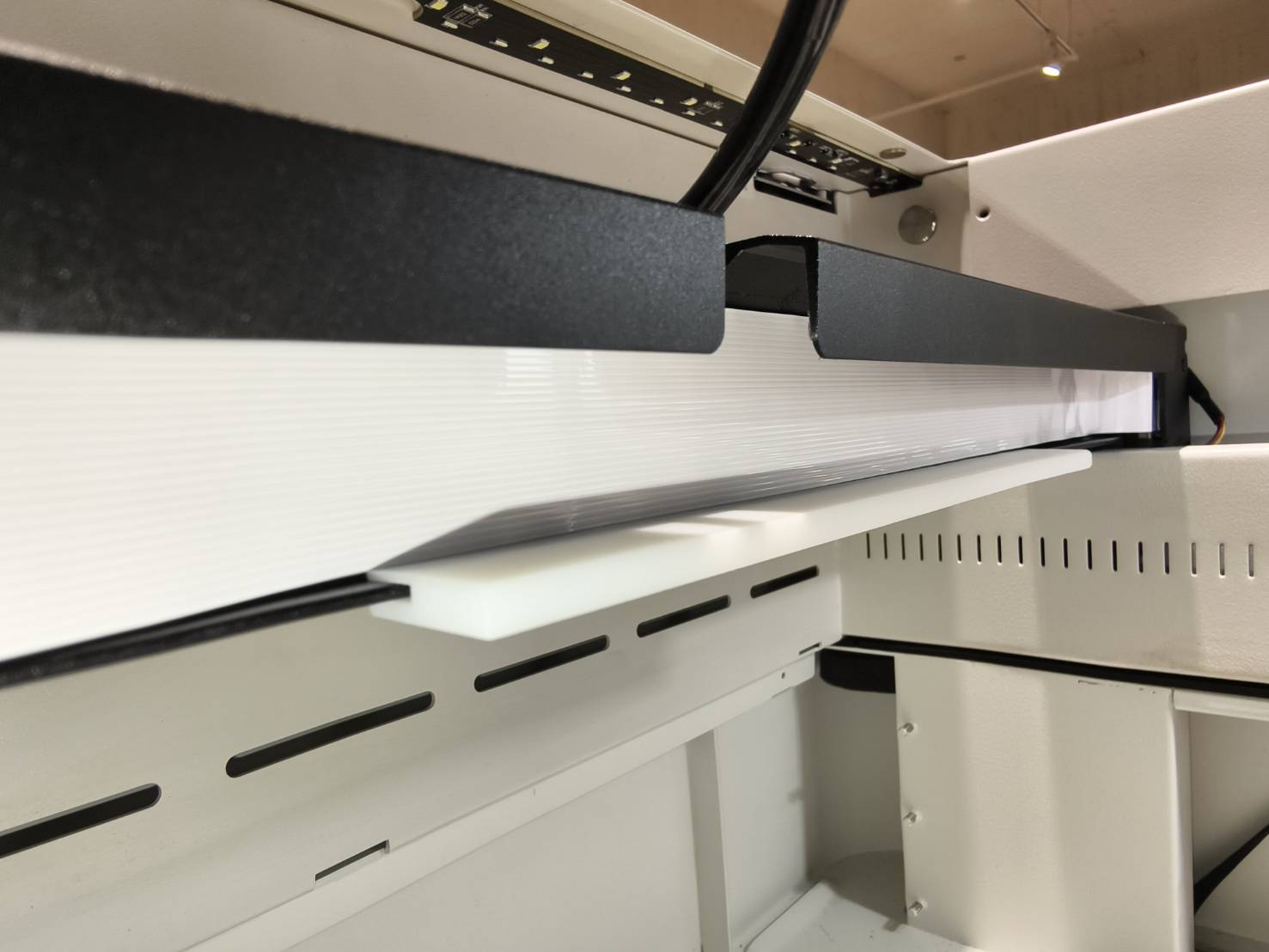

Flytta modulhållaren till höger och sätt in kabelverktyget/jiggen på X-axelns bottenram.
Den tjockare sidan av verktyget ska vara vänd nedåt.
Ta därefter bort skyddsfilmen helt från tejpen. Rikta in kabelns underkant mot verktyget och tryck kabeln bakåt för att fästa den på metallplåten.

Verktygets tjocka kant ska vara vänd nedåt. Rikta in kabelns nedre kant mot verktygets övre kant och tryck den sedan bakåt för att fästa den på plats.


Video:

Steg 14

Ta bort kabelverktyget och montera Z-kortets skydd med de tre skruvarna.

Video:

Steg 15

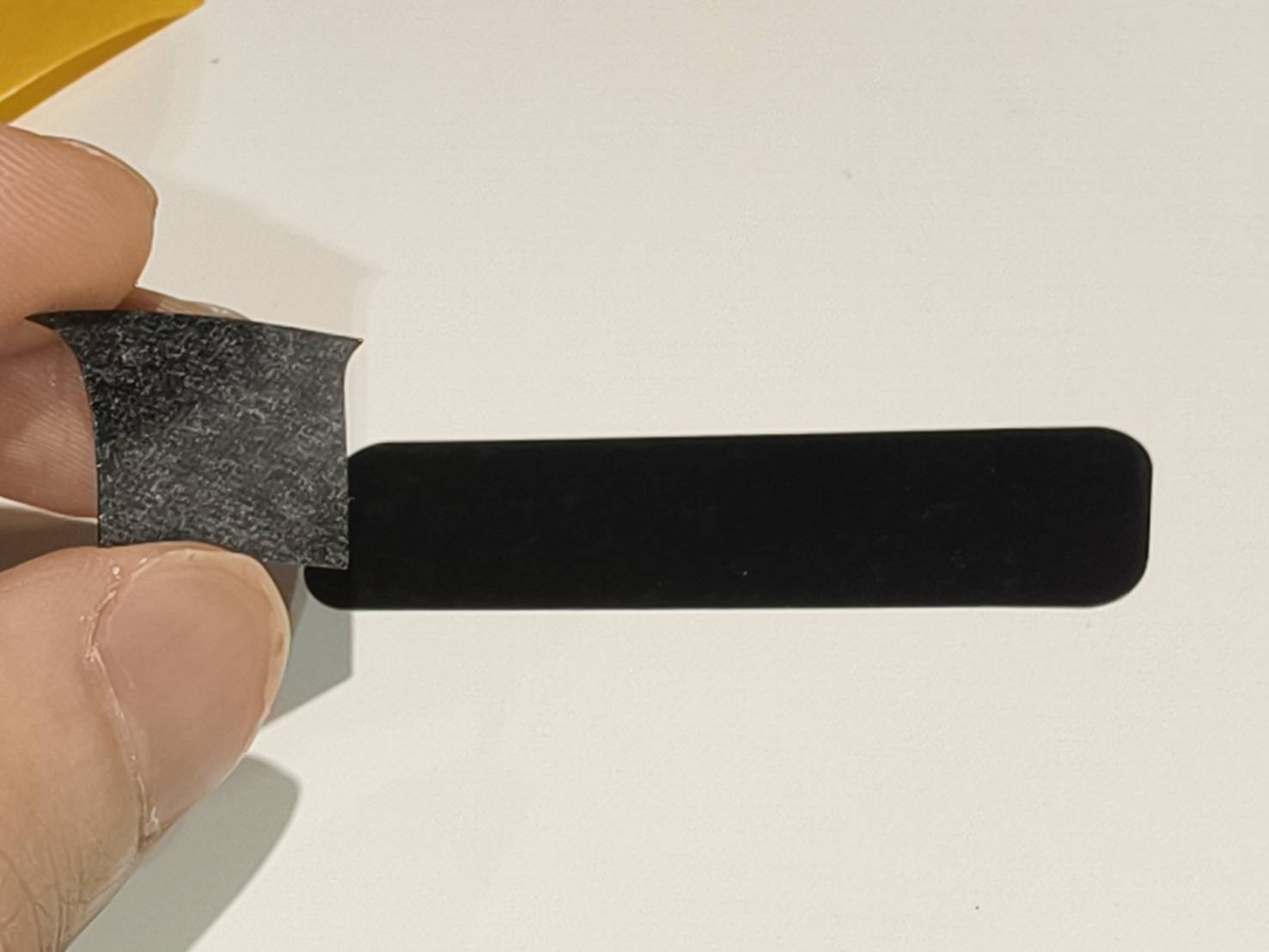

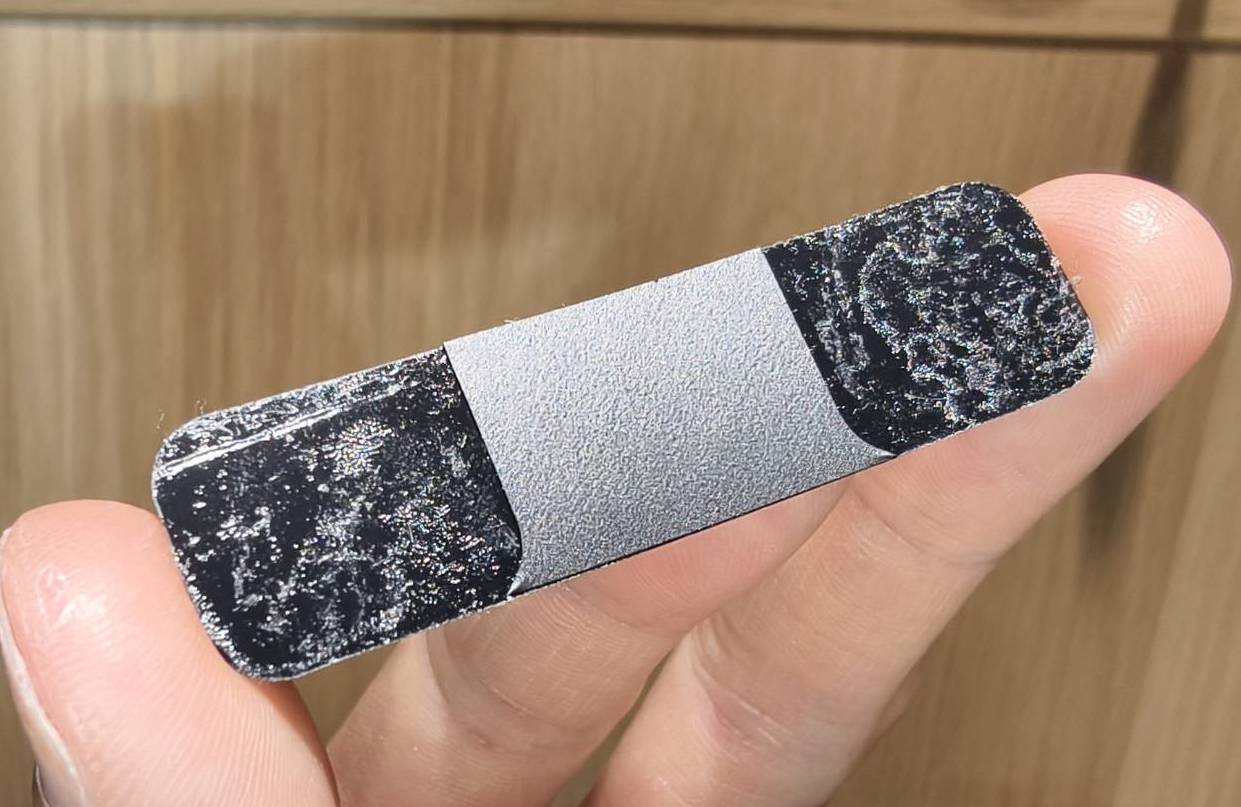

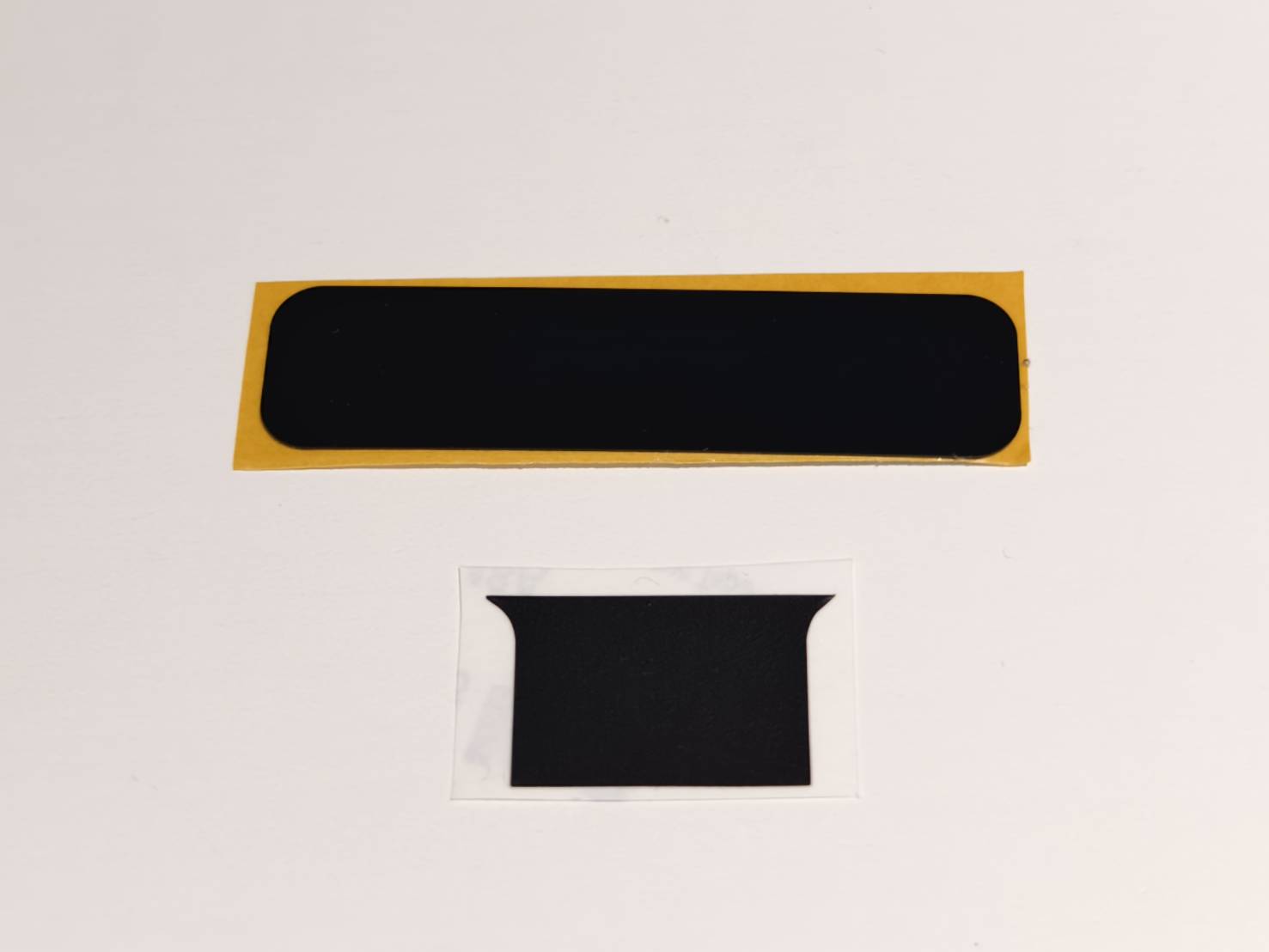

Fäst den fyrkantiga etiketten på den långa mylaren.
Observera att de två mylarernas självhäftande ytor måste vara vända mot varandra.


De två mylarernas självhäftande ytor måste vara vända mot varandra.


Slutresultat

Steg 16

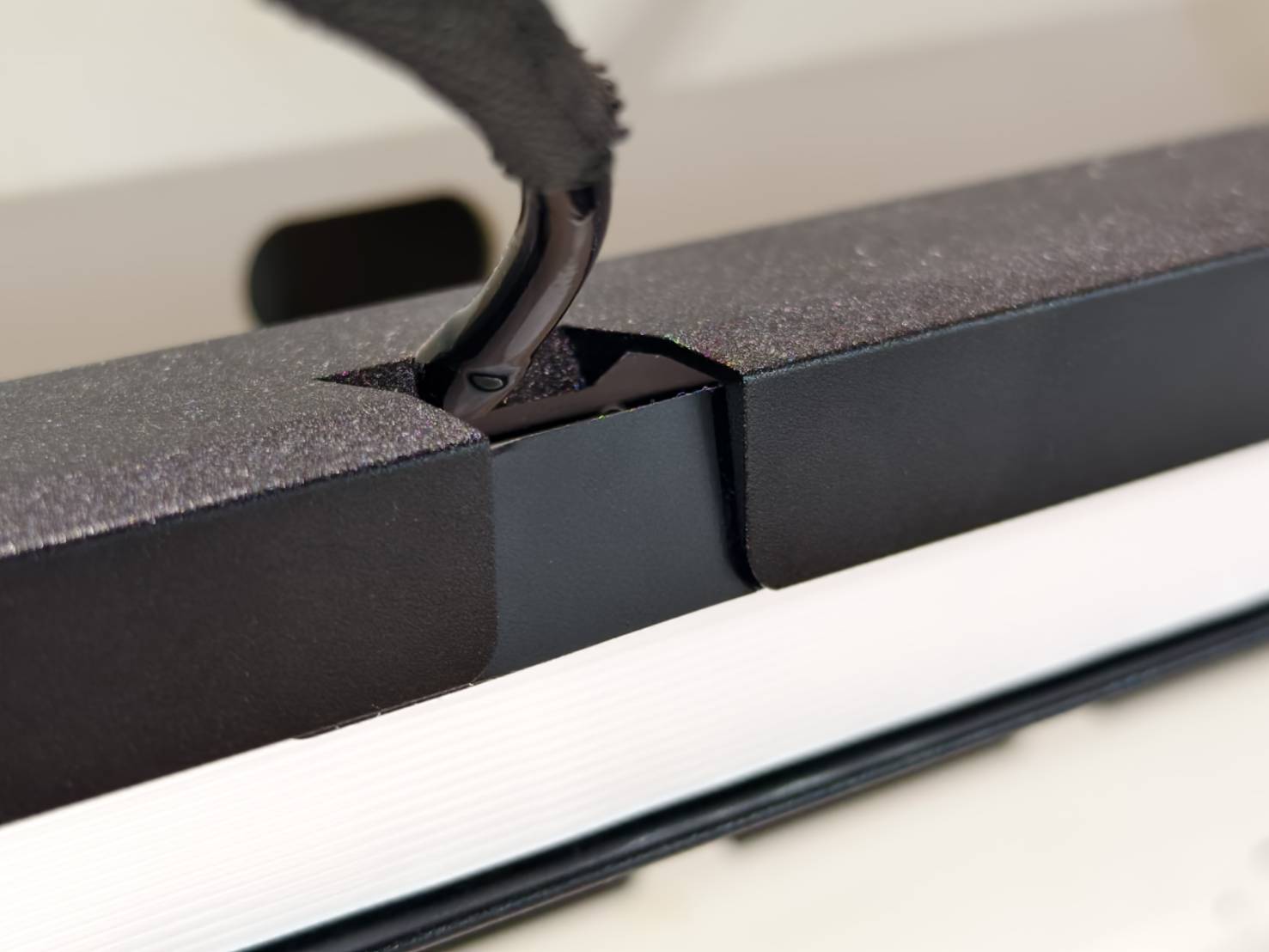

Fäst mylaren vid X-axelns öppning. Flikarna måste vara vända nedåt.

Video:
