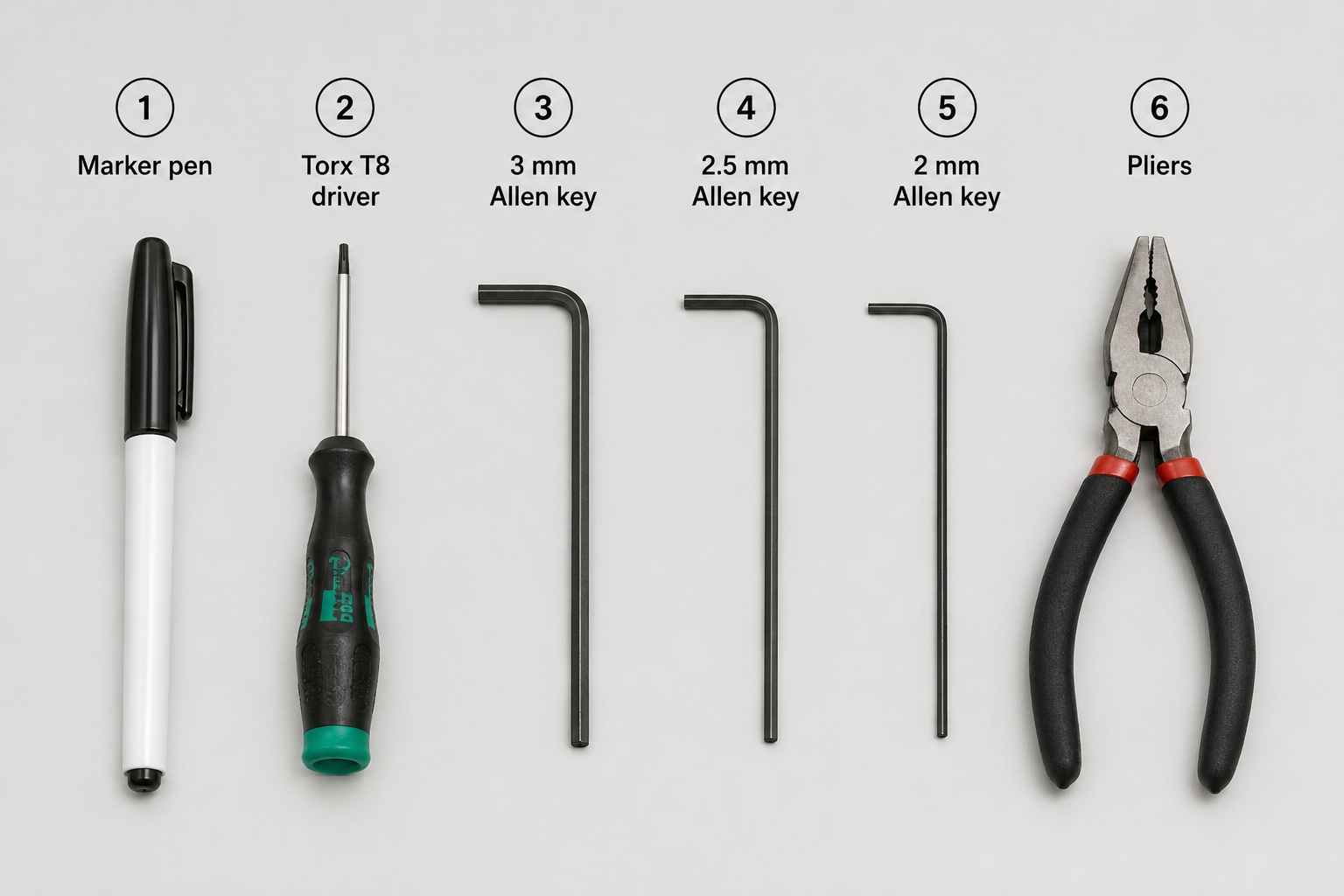

Verktyg
| 1 | Märkpenna |
| 2 | Torx T8-skruvmejsel |
| 3 | 3 mm insexnyckel |
| 4 | 2,5 mm insexnyckel |
| 5 | 2 mm insexnyckel |
| 6 | Tång |
Steg 1
Stäng av maskinen och koppla ur nätsladden.
Vänd maskinen så att undersidan blir synlig.
Steg 2
Markera gummifoten och skruven som ligger nära USB-porten.
Syftet med markeringen är att denna skruv är kortare än de övriga och måste monteras på samma position.
Steg 3
Skruva ur dessa bottenskruvar.
(T8-skruv x 6 st & 3 mm insexskruv x 4 st)
Steg 4
Vänd maskinen och ta bort sidoskruvarna. (T8-skruv x 2 st)
Steg 5

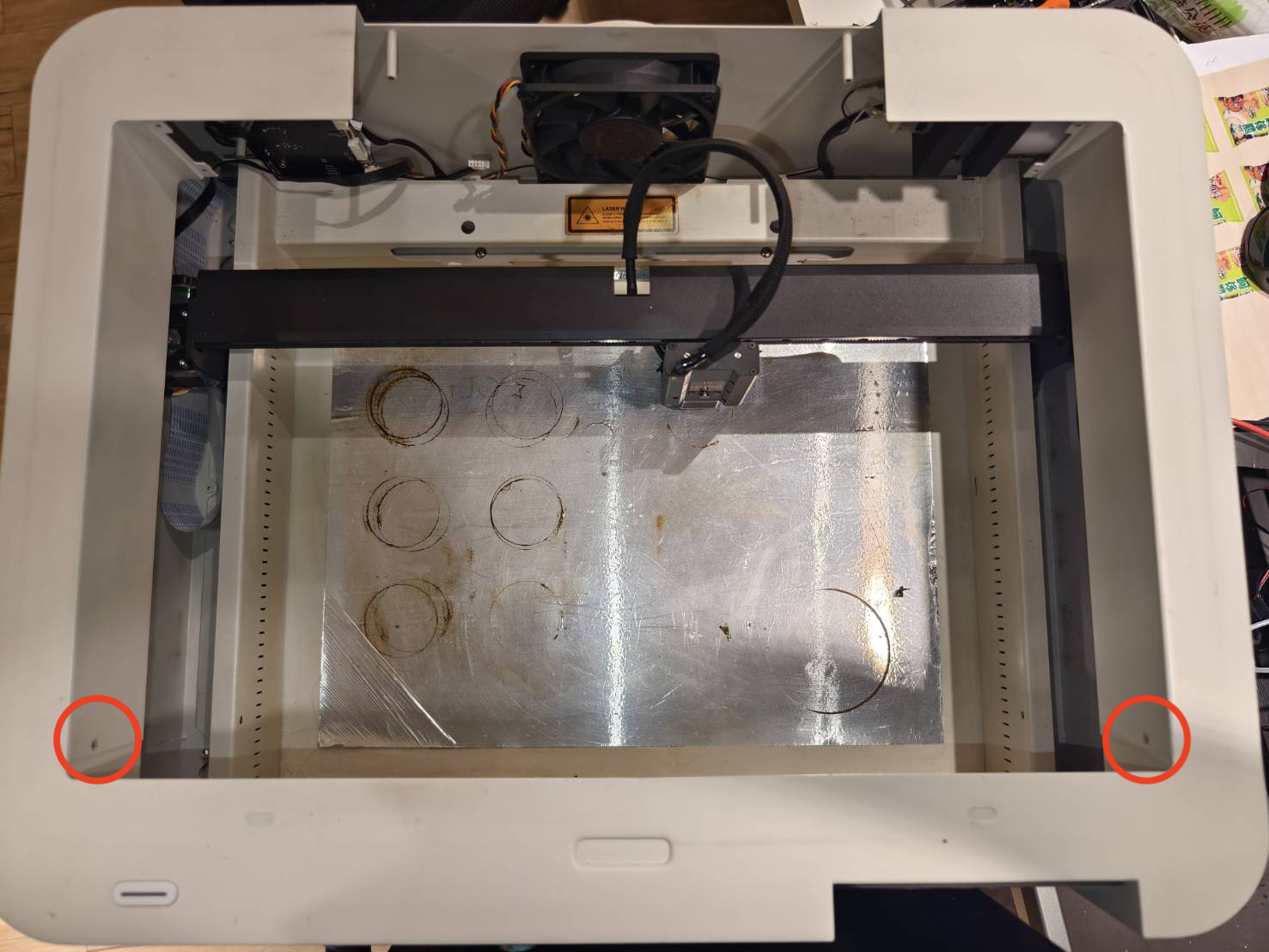

Markera skruvhålen på båda sidor med pennan.
Denna markering hjälper till att säkerställa korrekt orientering vid återmontering. De markerade sidorna ska vara vända mot arbetsområdet.
Steg 6
Ta bort skruvarna. T8-skruv x 8 st (Plattan och dörrlocket är sammankopplade.)
Steg 7
Flytta plattan och dörrlocket lite framåt.
Steg 8
Koppla bort Y-axelns motorkabel. (Det är lättare att ta bort kamerakabeln efter att denna kabel kopplats bort.)
Steg 9
Ta bort kamerakabeln.
Observera att det finns ett låsklämma som håller kabeln på plats. Öppna låsklämman för att ta bort kamerakabeln.
Låsklämma låst:
Låsklämma upplåst:
Dra ut kabeln:
Steg 10
Ta bort plattan och dörrluckan.
Steg 11

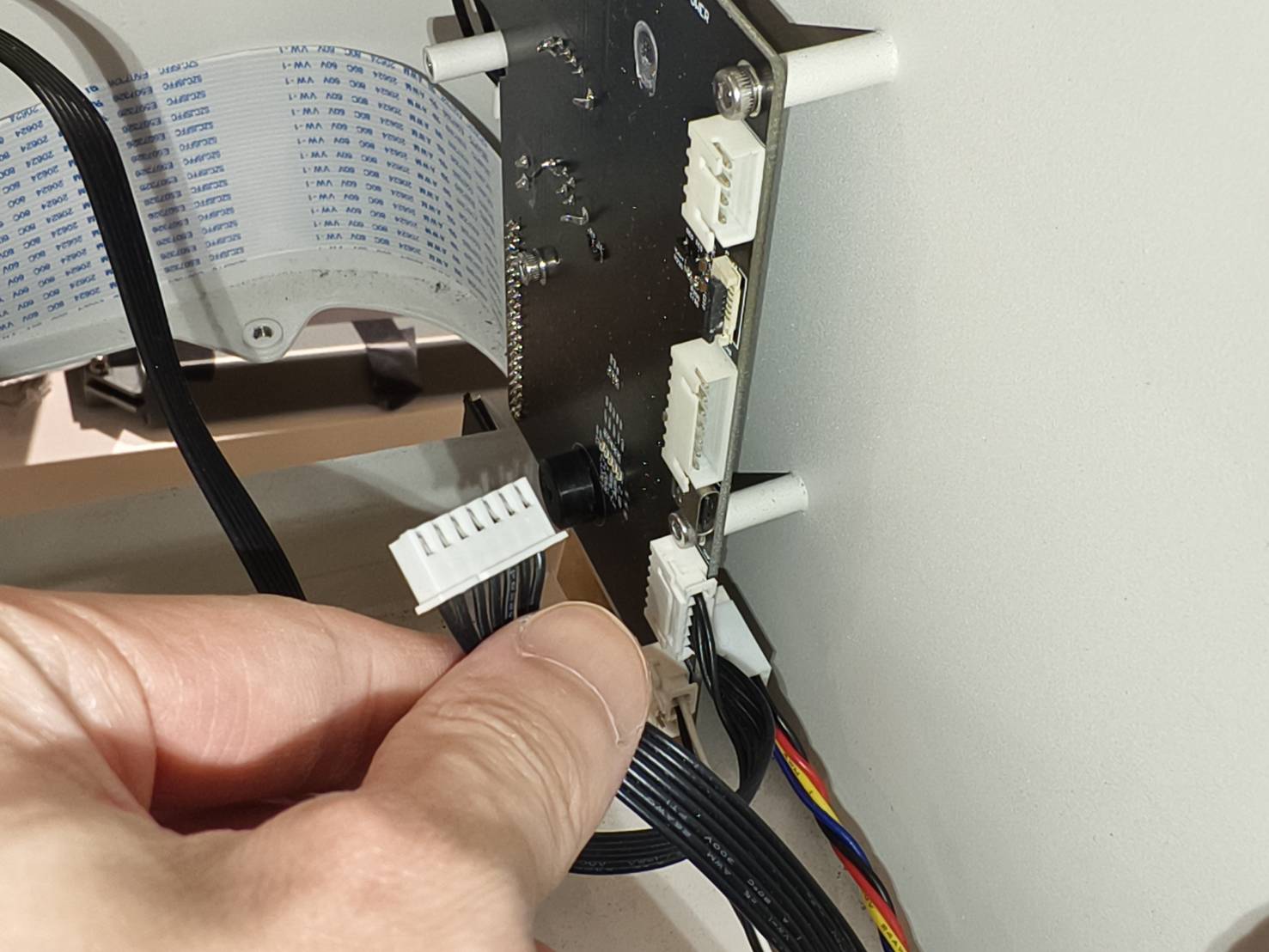

Koppla ur 7-stiftskabeln.
Steg 12
Lyft upp baksidan av det övre chassit och vila det mot det undre chassit.
Steg 13
Hitta Y-axeln och lossa kopplingen och axeln. (2 mm insexskruv x 4 st)
Steg 14
Lossa skenans stödkonsol och flytta den åt sidan. (3 mm insexskruv x 3 st)
(Detta stöd blockerar en skruv på Y-axelns motor.)
Steg 15
Ta bort Y-axelns motor från systemet. (2,5 mm insexskruvar x 4 st.)
Steg 16
Ta bort kopplingen från Y-axelns motor.
(Använd en tång om kopplingen sitter fast på Y-axelmotorns axel.)
Steg 17
Fäst kopplingen på den nya Y-axelmotorns axel. (2,0 mm insexskruvar x 2 st.)
Steg 18
Installera den nya Y-axelns motor. (2,5 mm insexskruvar x 4 st.)
Steg 19
Fäst kopplingen till den långa axeln. (2,0 mm insexskruvar x 2 st.)
Steg 20
Skruva fast rälsstödet. (3 mm insexskruv x 3 st)
Steg 21
Montera remmen på remskivan.
(Du kan använda baksidan av en skruvmejsel eller fingret för att leda remmen på remskivan medan du långsamt flyttar laserhuvudet. Remmen ska gradvis lägga sig runt motorns remskiva.)
Steg 22
Placera tillbaka det övre chassit i ursprungsläget. Se till att båda kablarna - 7-stiftskabeln och den nya Y-axelmotorkabeln - är dragna uppåt.
Flytta försiktigt laserhuvudet och kontrollera att det rör sig smidigt, särskilt för Y-axeln.
Om inte, lyft den bakre sidan (Steg 12) igen och kontrollera Y-axelns rem eller kopplingen från Steg 18 to Steg 21.
Steg 23
Återmontera sidoskruvarna (T8-skruv x 2 st). Se till att den markerade sidan är vänd mot arbetsområdet.
Steg 24
Vänd maskinen. Skruva fast alla skruvar på undersidan.
Observera att den markerade gummifoten och den kortare skruven måste återmonteras nära USB-portarna.
Förslag:
Det är bättre att inte dra åt skruvarna helt från början, eftersom vissa skruvar kan vara feljusterade och inte kan dras åt eller sättas in i skruvhålen ordentligt. Därför rekommenderas det att dra åt alla skruvar efter att samtliga skruvar monterats.
Steg 25
Vänd maskinen och anslut 7-stiftskabeln till moderkortet igen.
Steg 26
Placera plattan och dörrluckan tillbaka ovanpå maskinen. Lämna ett utrymme så att du kan nå med händerna.
Steg 27
Sätt in kamerakabeln i moderkortet.
Observera att kamerakabelns metallyta måste vara vänd mot moderkortet.
Kamerakabelns metallyta:
Metallytan måste vara vänd mot moderkortet:
Sätt in kabeln:
Lås klämman:
Steg 28

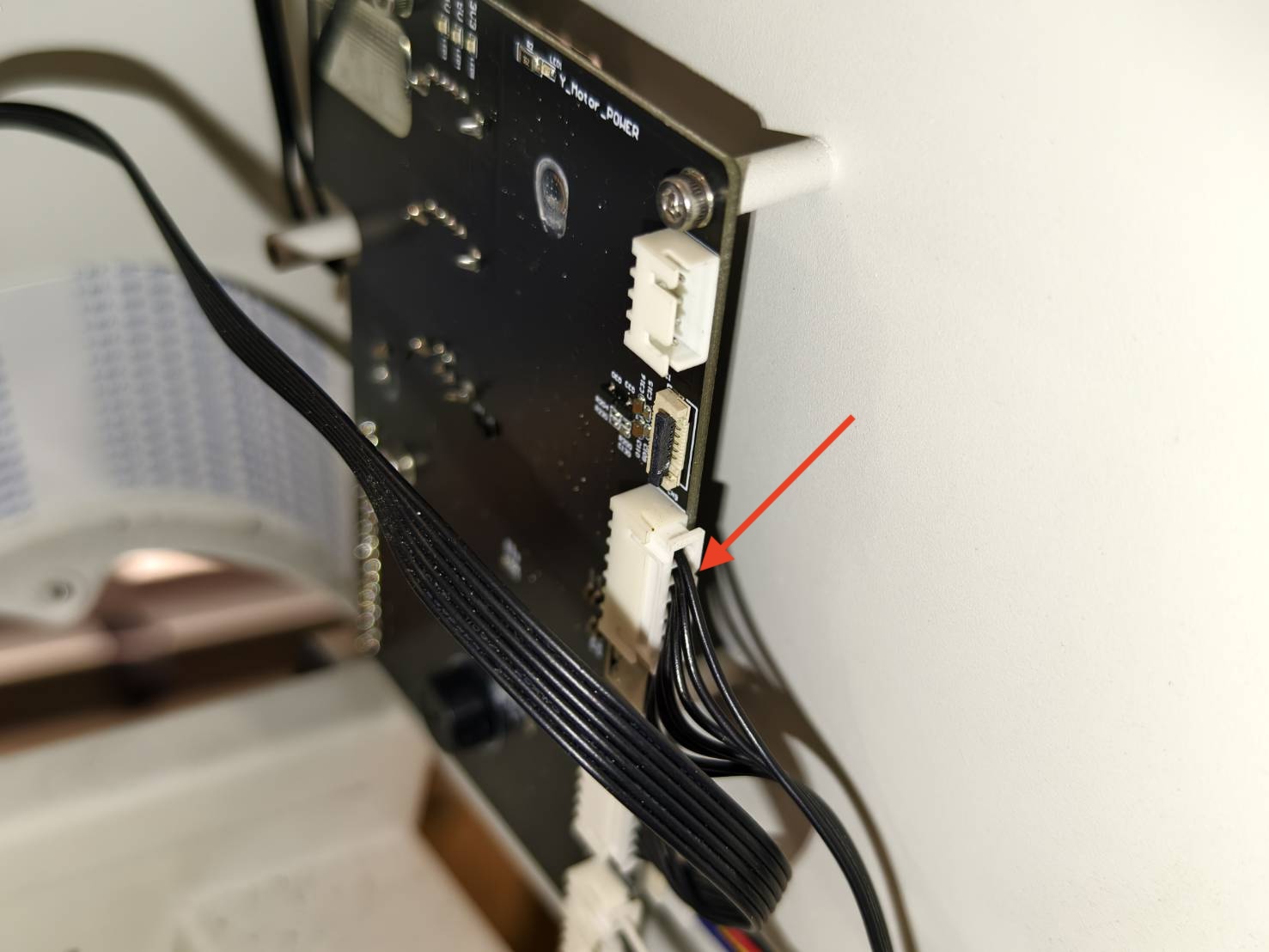

Sätt in motorkabeln.
Steg 29 - Skjut tillbaka plattan och skruva fast skruvarna
Skjut tillbaka plattan och skruva fast skruvarna. (T8-skruv x 8 st)
Steg 30
När du har slutfört ovanstående steg har Y-axelns motor bytts ut framgångsrikt. Eftersom stegen innebar att flytta dörrluckan och kameran, vänligen utför kamerakalibrering som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Kamerakalibrering
