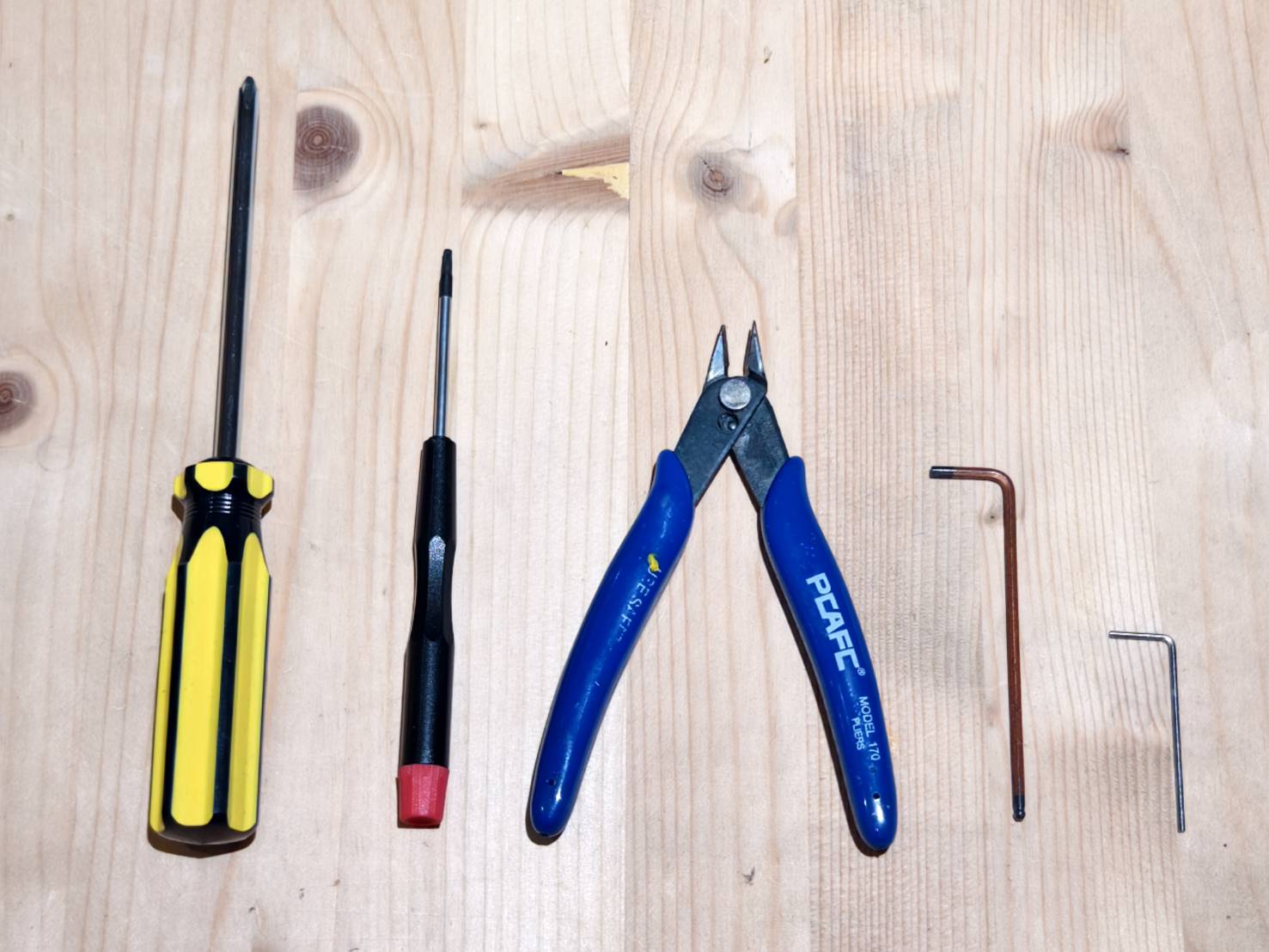

Verktyg
| 1 |
Stjärnskruvmejsel |
| 2 |
Torx T8 skruvmejsel |
| 3 |
Sidavbitare |
| 4 |
2,5 mm insexnyckel |
| 5 |
1,5 mm insexnyckel |
Steg 1

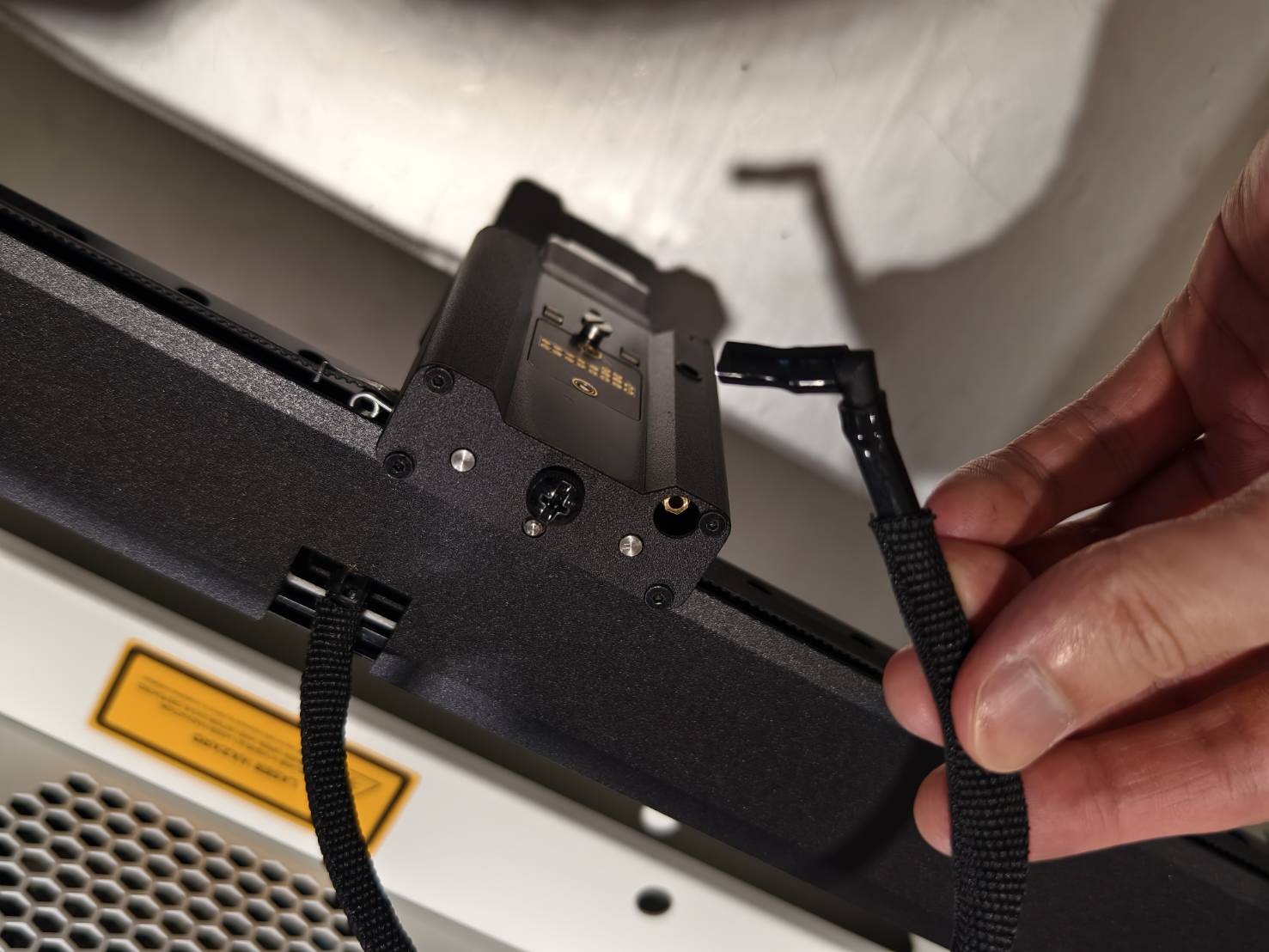

Koppla ur de tre kablarna som visas på bilden nedan.
Steg 2
Använd en insexnyckel för att ta bort remspännaren på X-axelns rem.
Steg 3

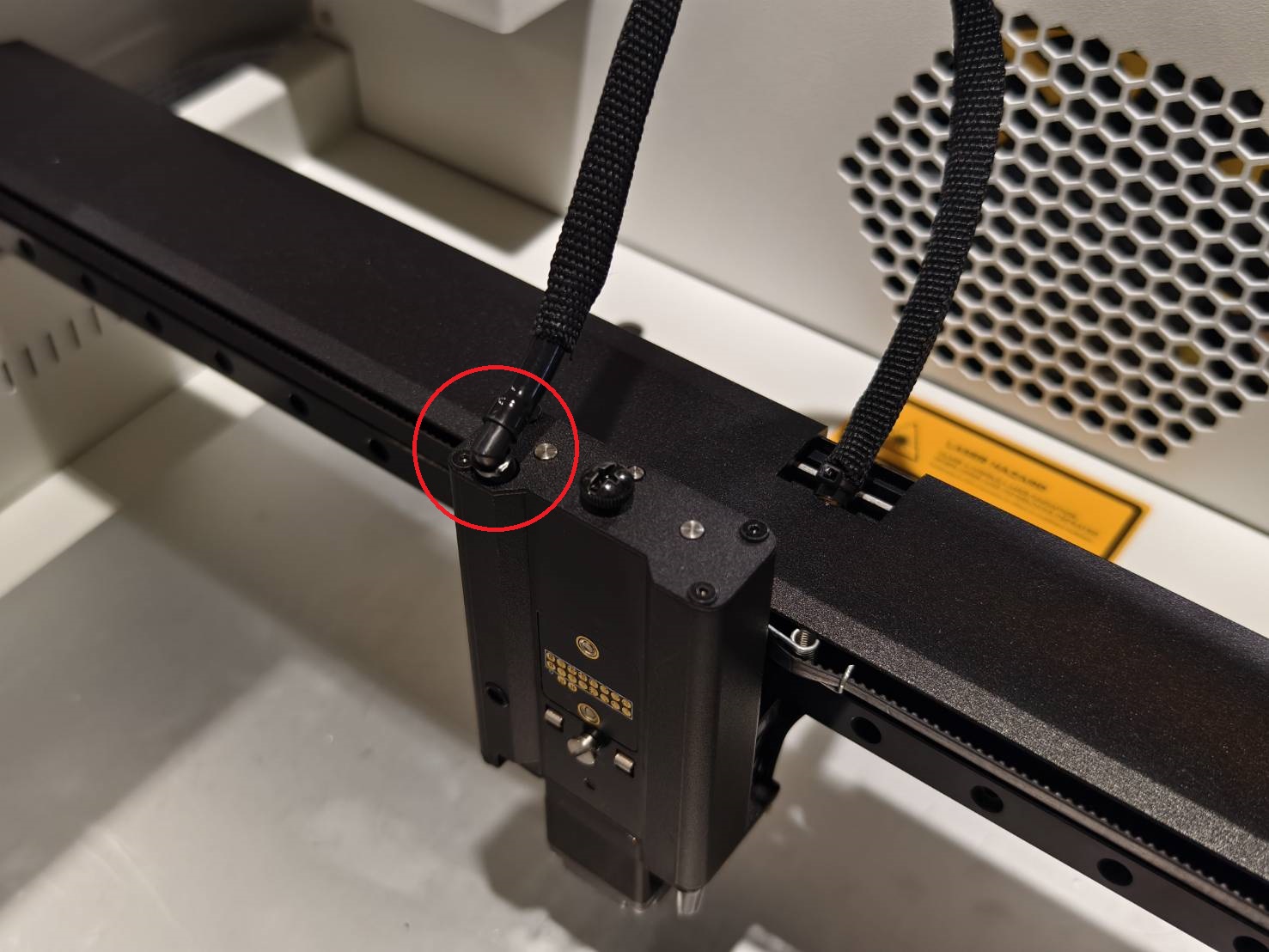

Lossa luftslangen med L-koppling från modulhållaren.

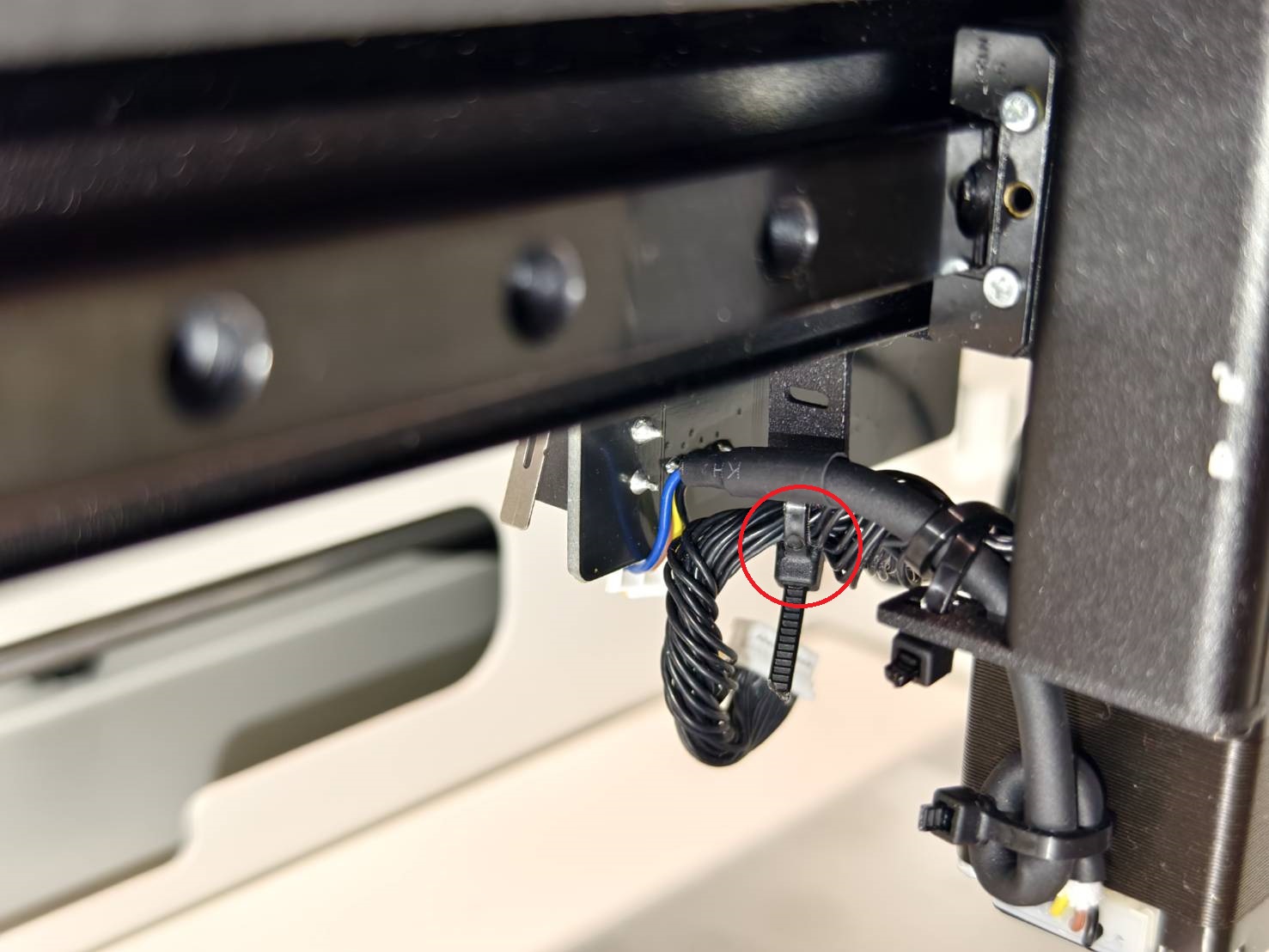

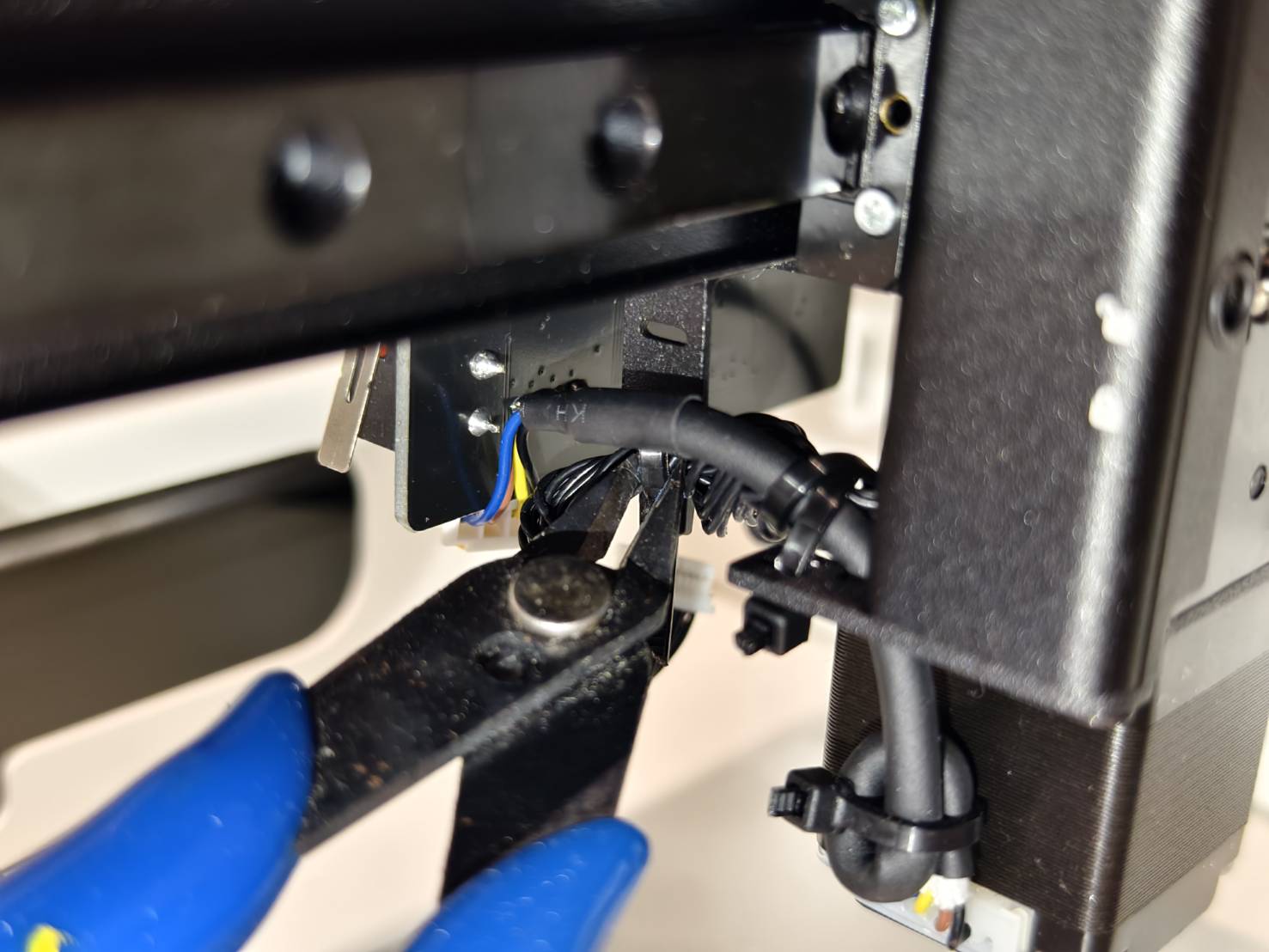

Steg 4

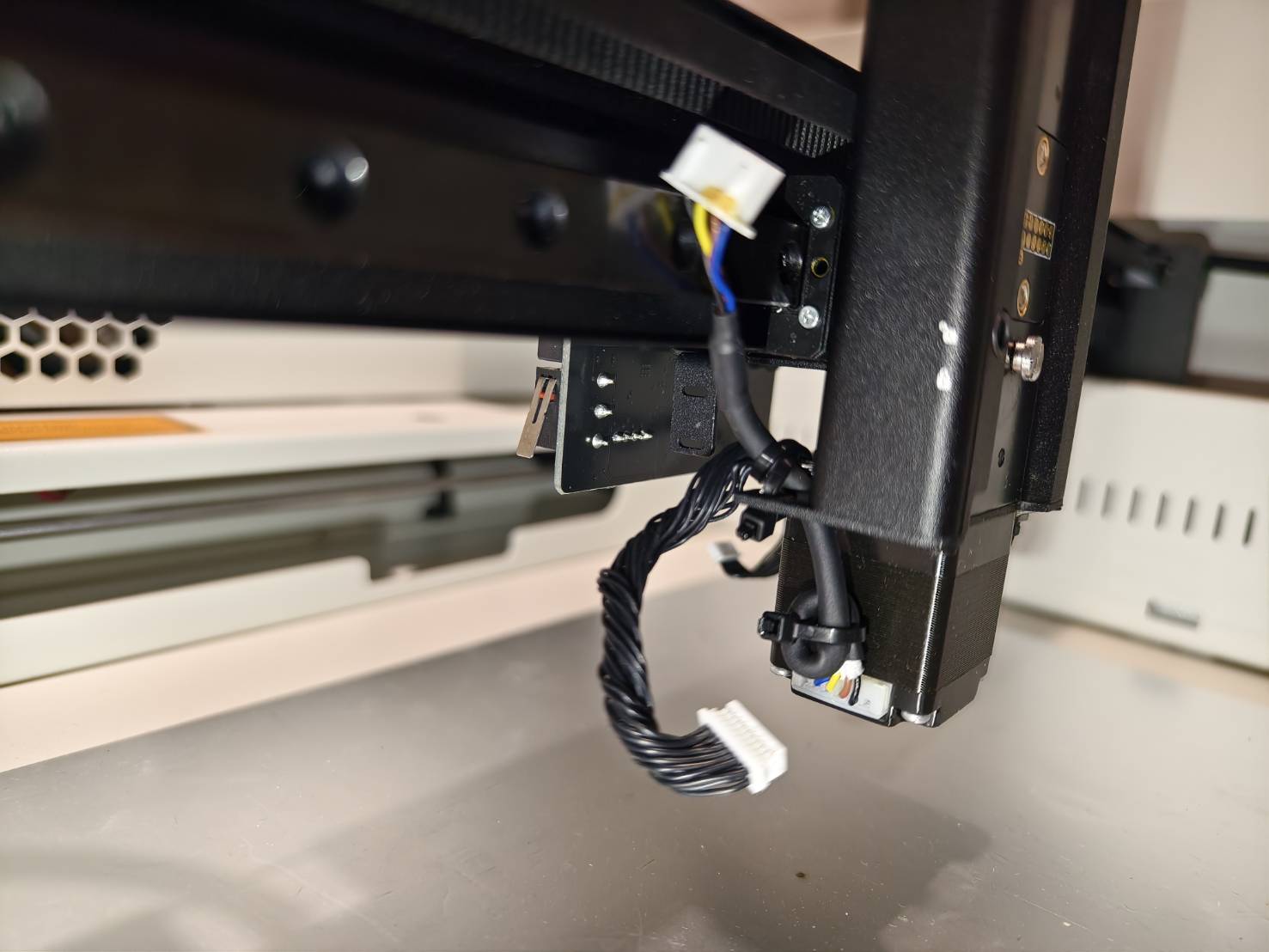

Klipp av buntbandet som håller fast 20-polig kabel på baksidan av modulhållaren.
Steg 5
Lossa dessa två skruvar för att avlägsna metallbasen.
Steg 5.1
Avlägsna metallbasen genom att lyfta maskinen något och dra ut basen direkt.
Steg 6

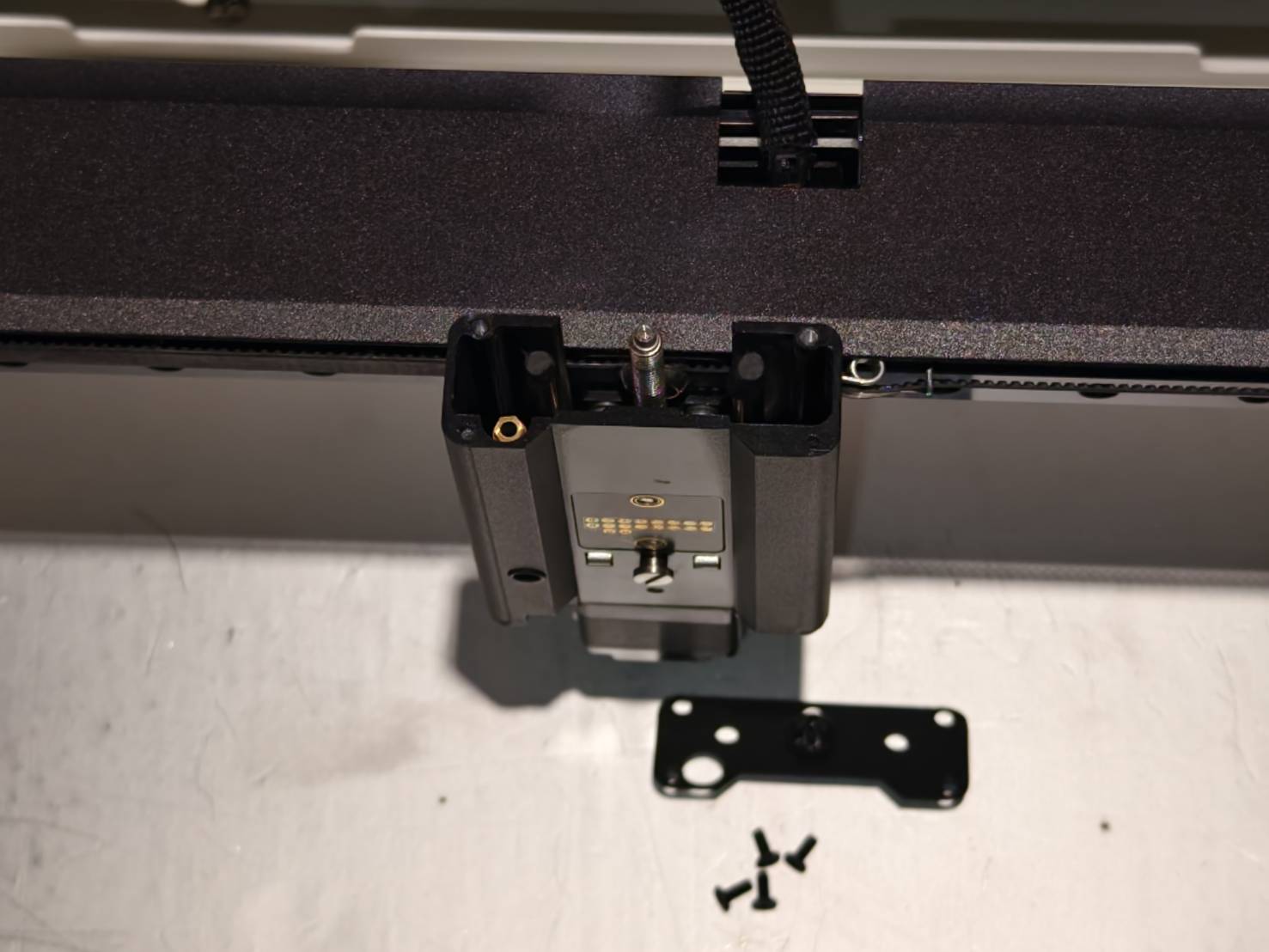

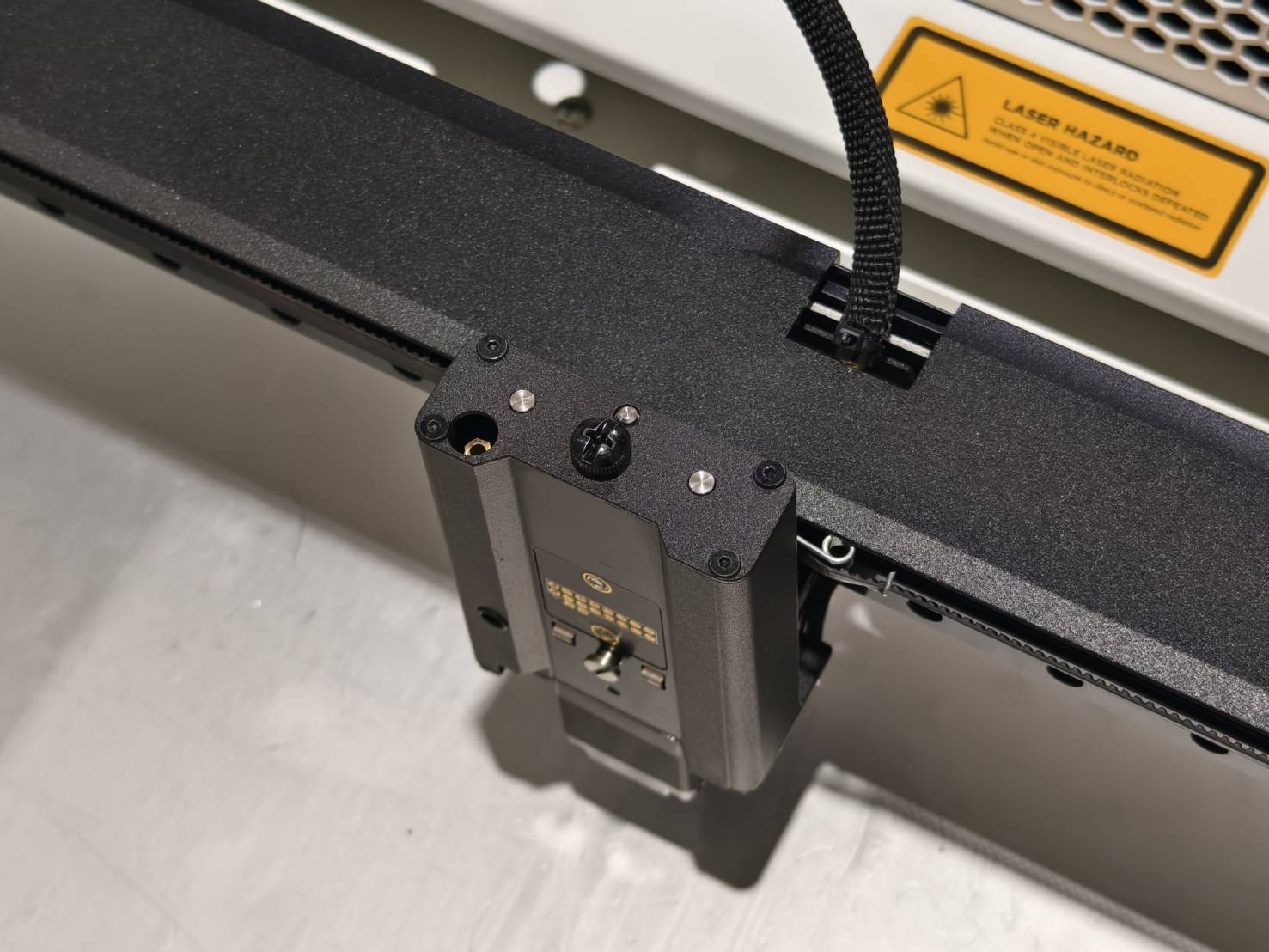

Ta bort modulhållarens övre ram. (1,5 mm insexskruv * 4 st)
Steg 7

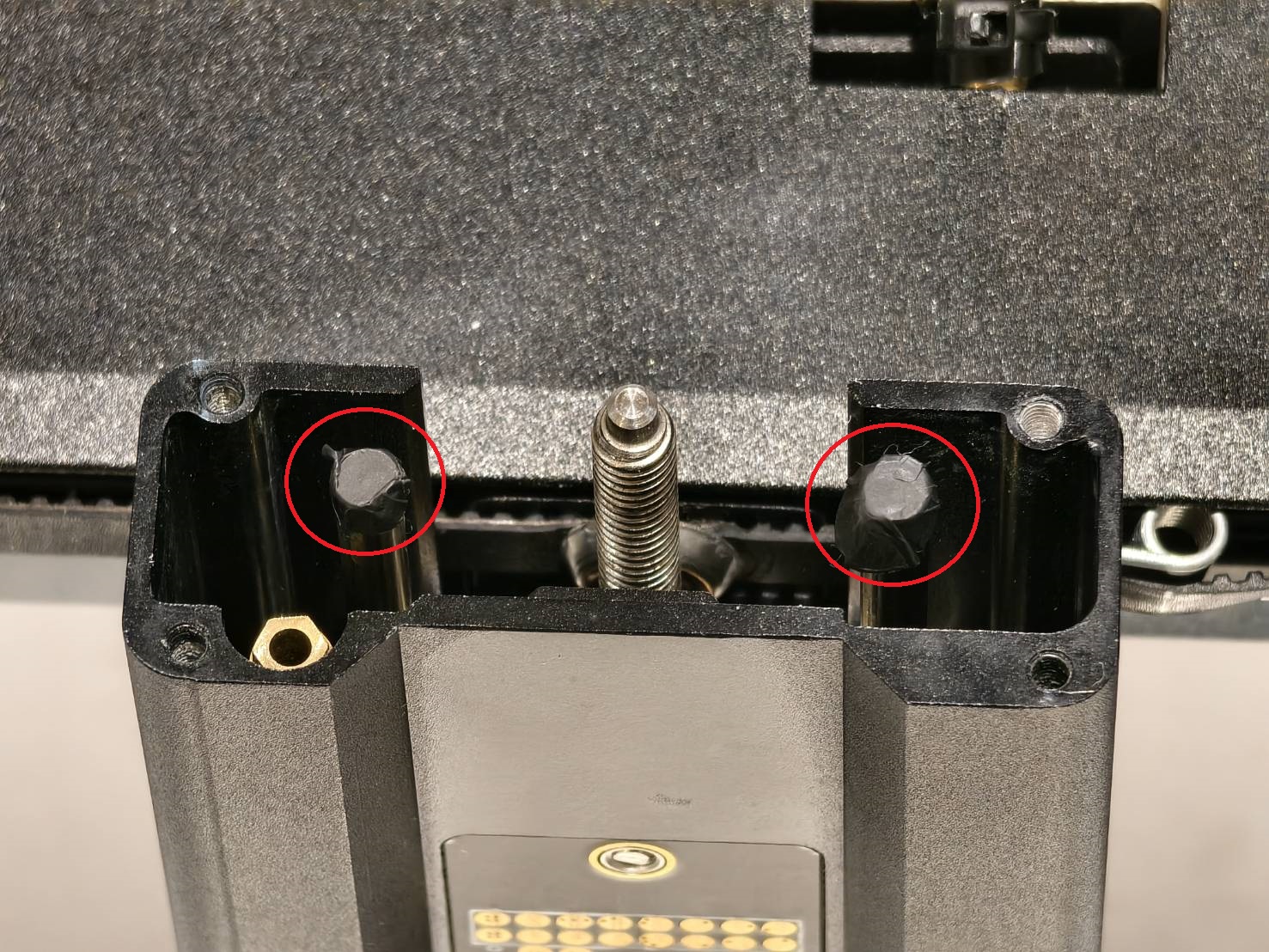

Avlägsna de två svarta klistermärkena på axlarnas ovansida.
Om din maskin inte har klistermärken som visas på bilden nedan, gå vidare till steg 8.
Steg 8

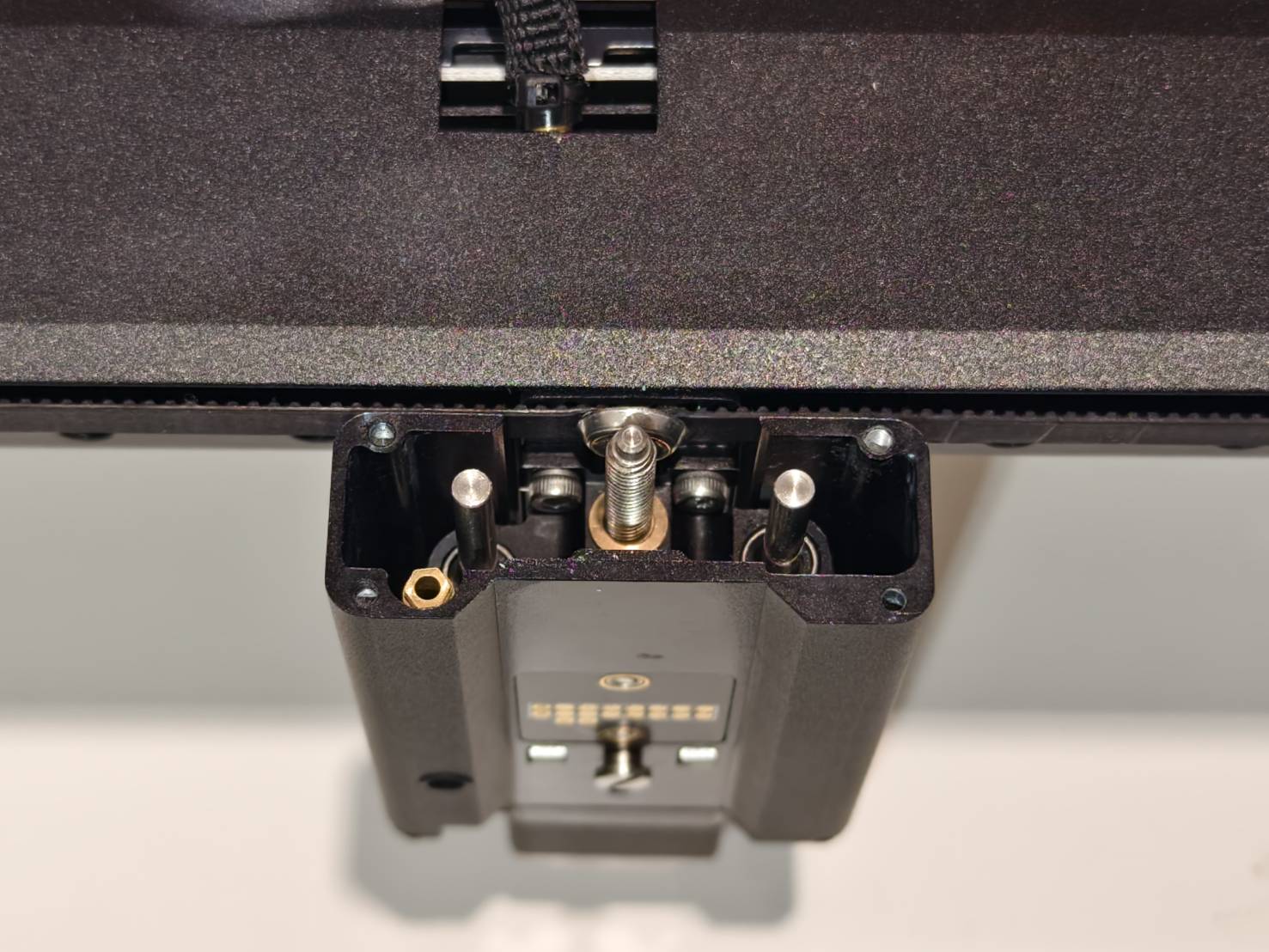

Vrid bulten i mitten medurs för att avlägsna hela fästet med Z-axelmotorn.
Steg 9

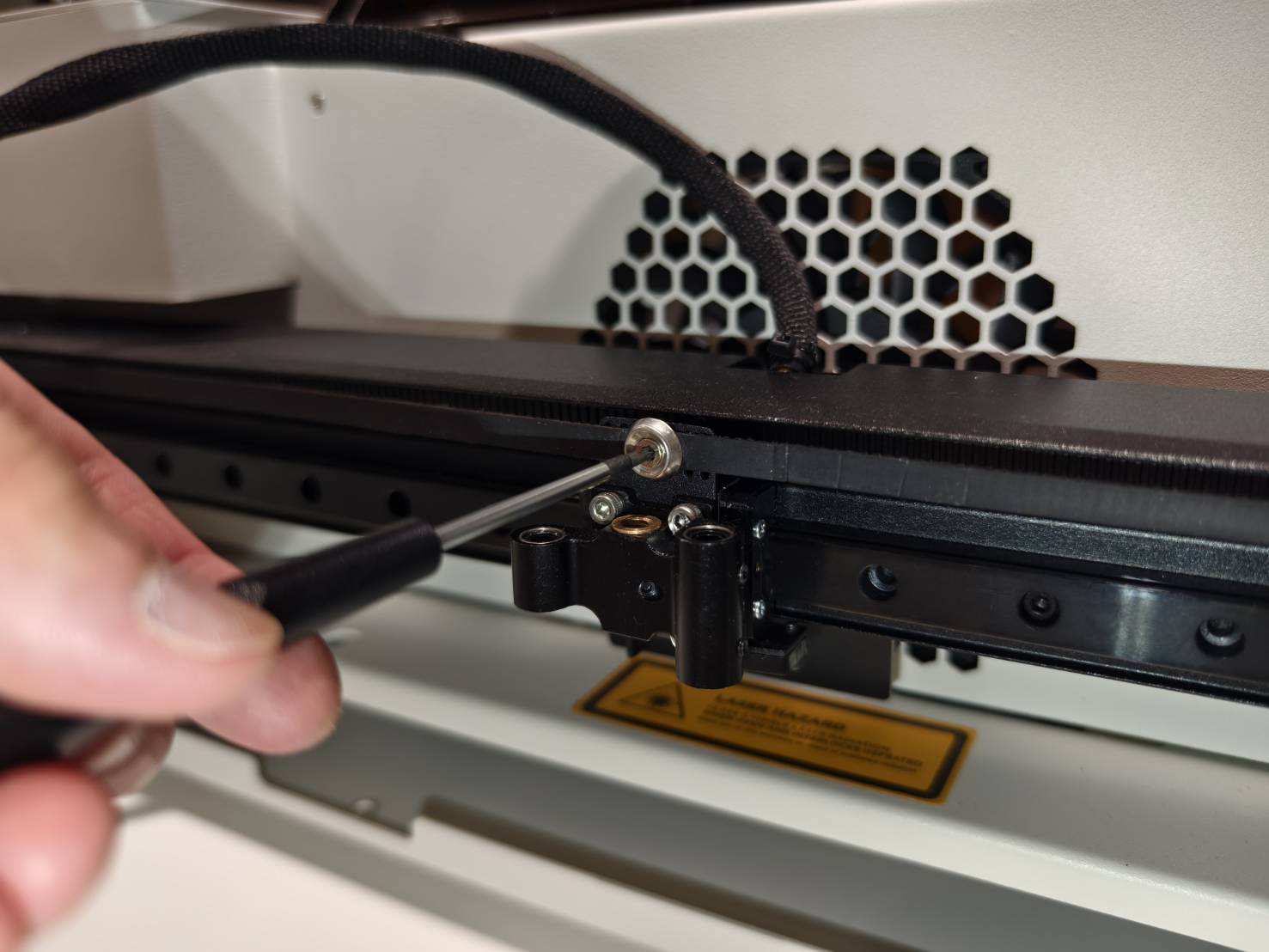

Lossa remskruven. Håll i remmen när du lossar den för att förhindra att remmen lossnar.

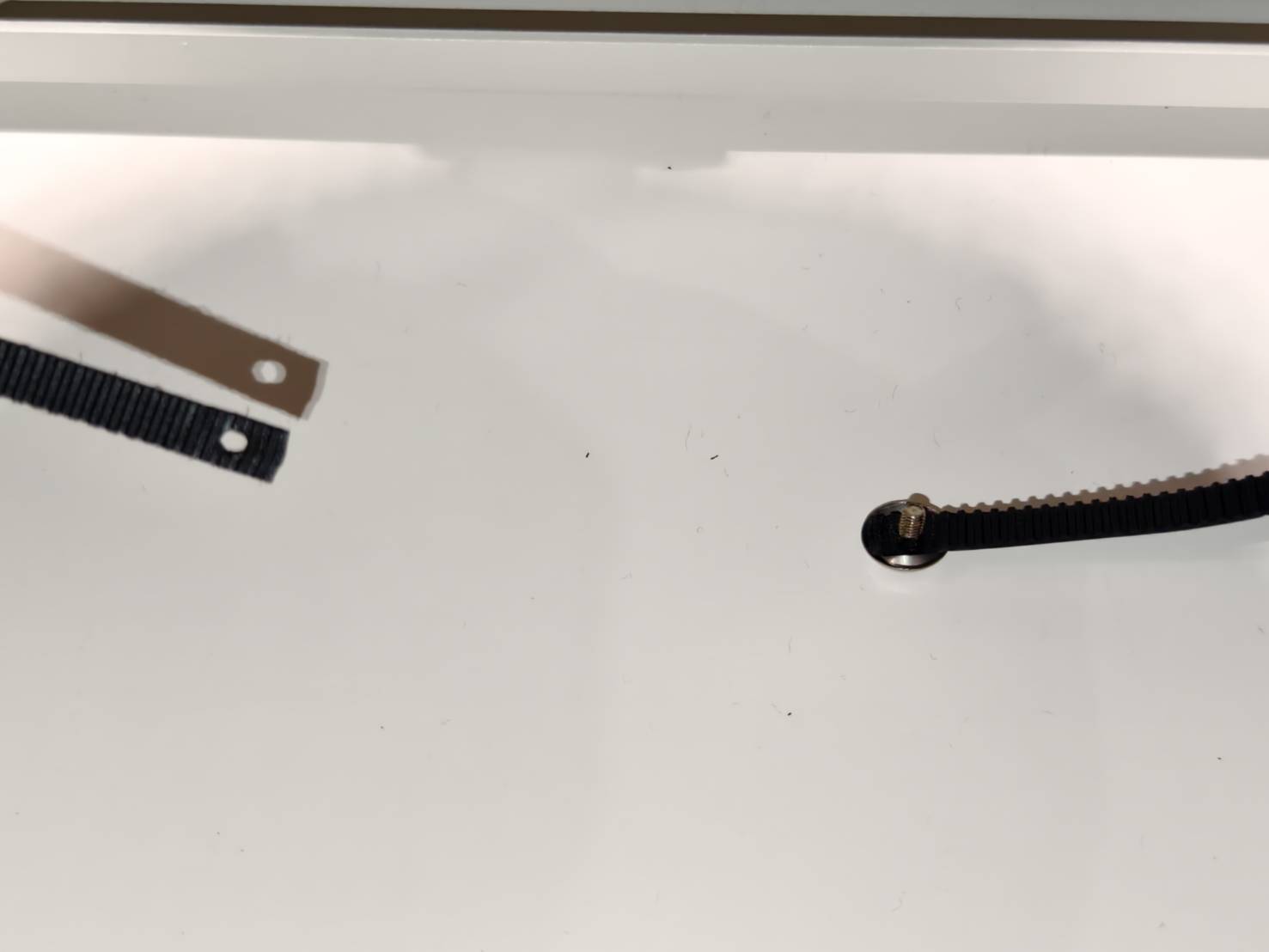

Steg 9.1

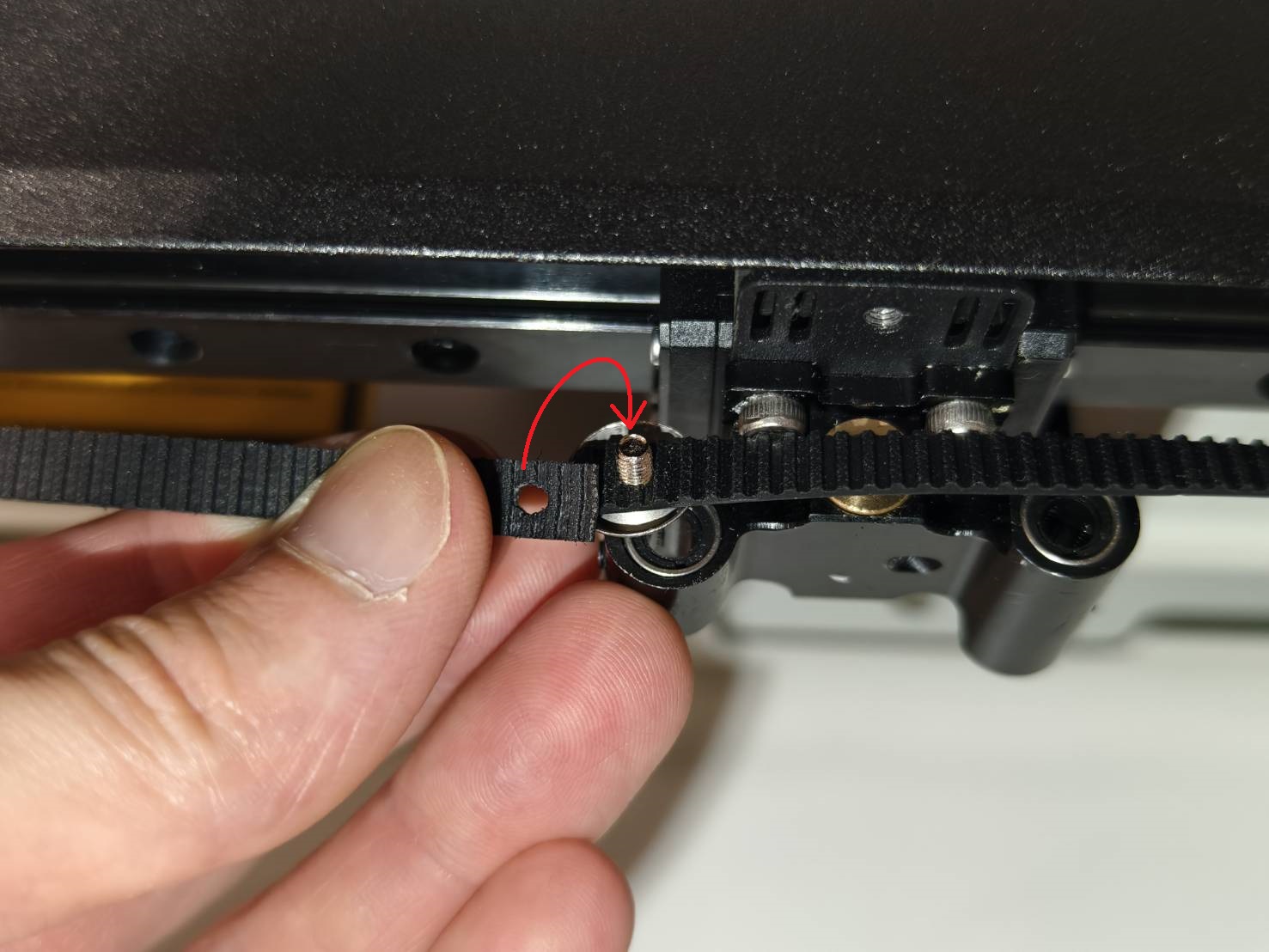

Om remmen har lossnat som på bilden är det enda sättet att åtgärda det att tvinga ihop de två sidorna närmare varandra för att sätta tillbaka skruven i hålen.
Se till att remmens tandade sida är vänd inåt mot ramen.
Det rekommenderas att två personer utför detta eftersom remmen kan vara mycket spänd.
Steg 10

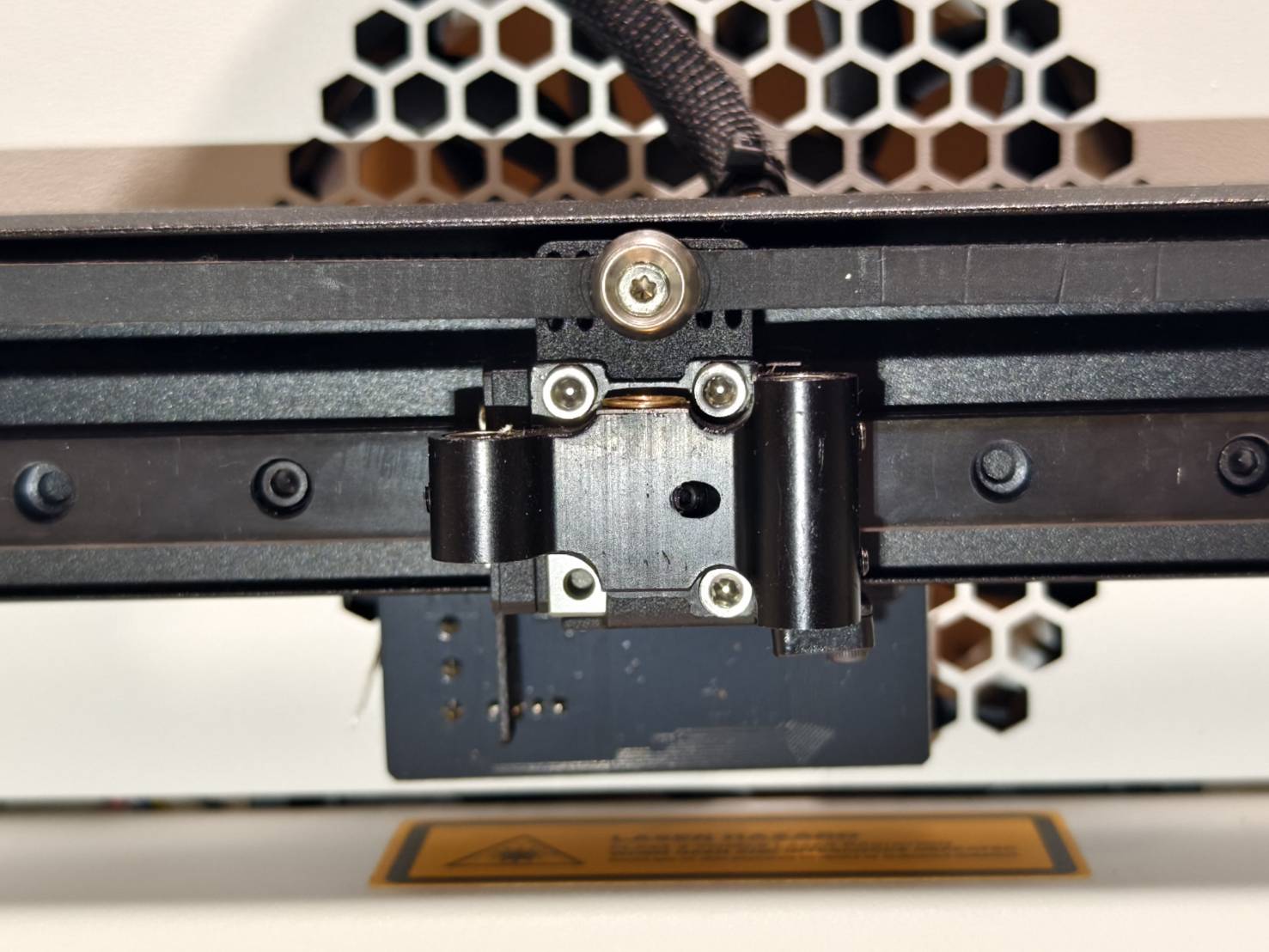

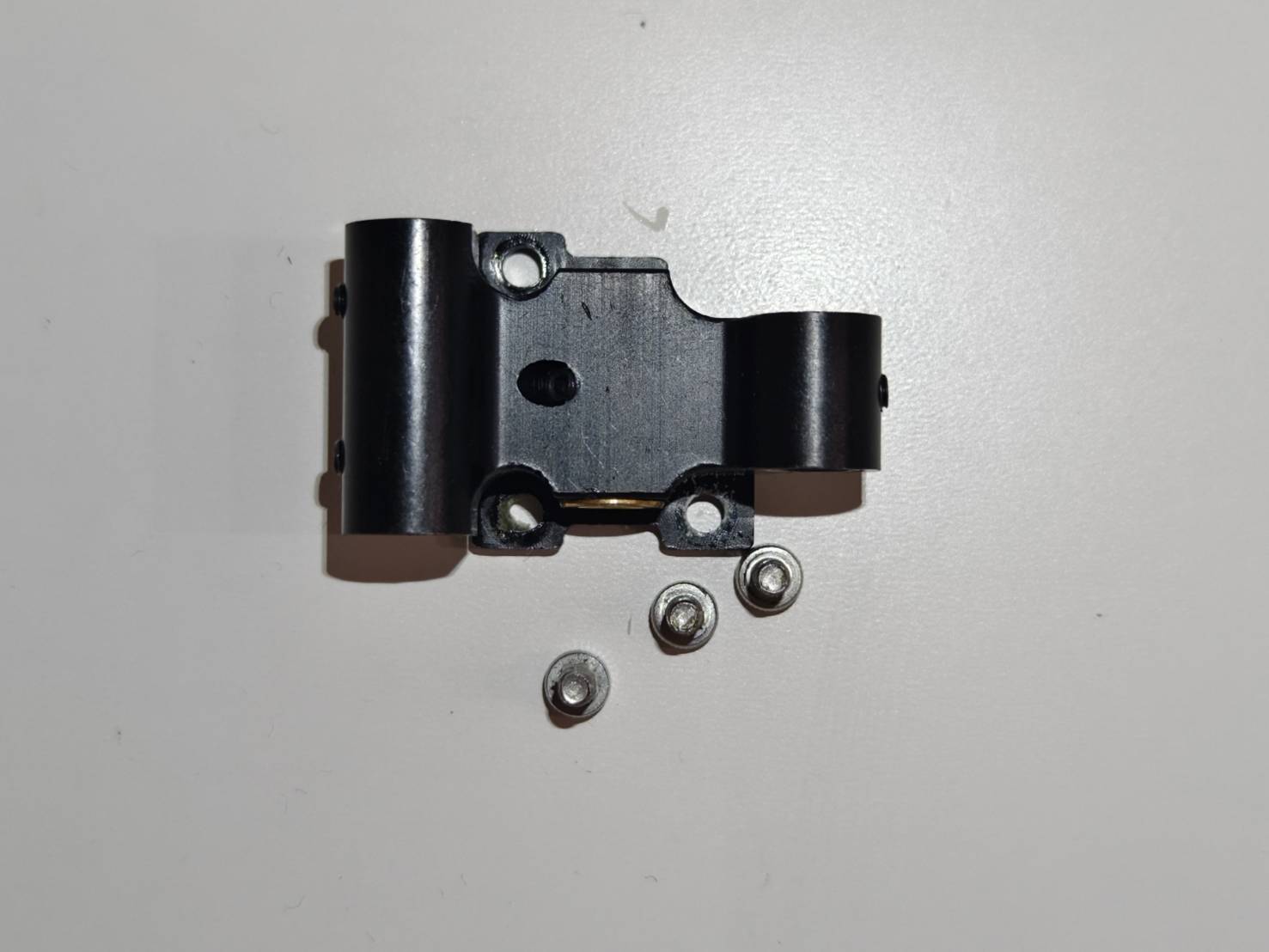

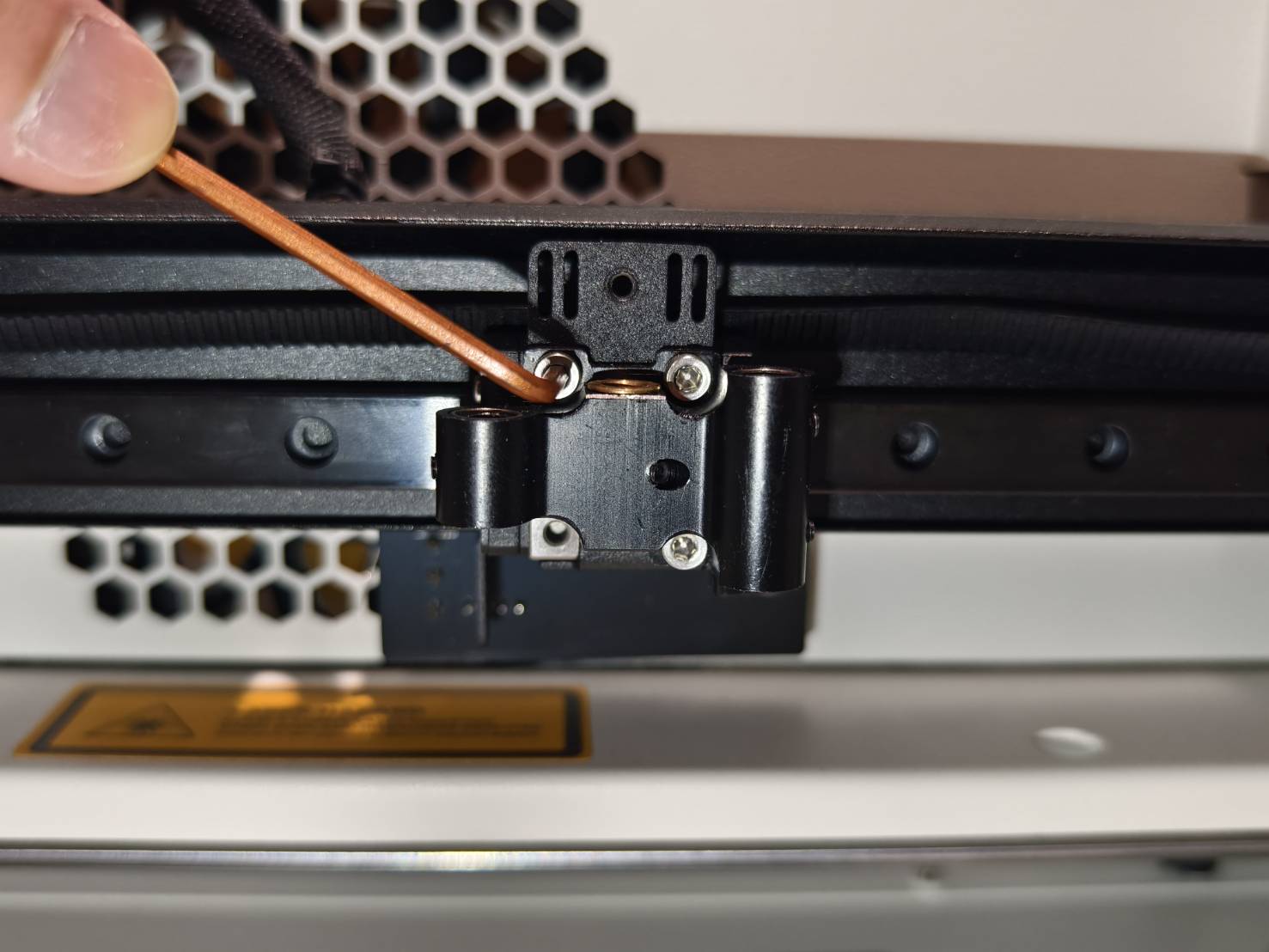

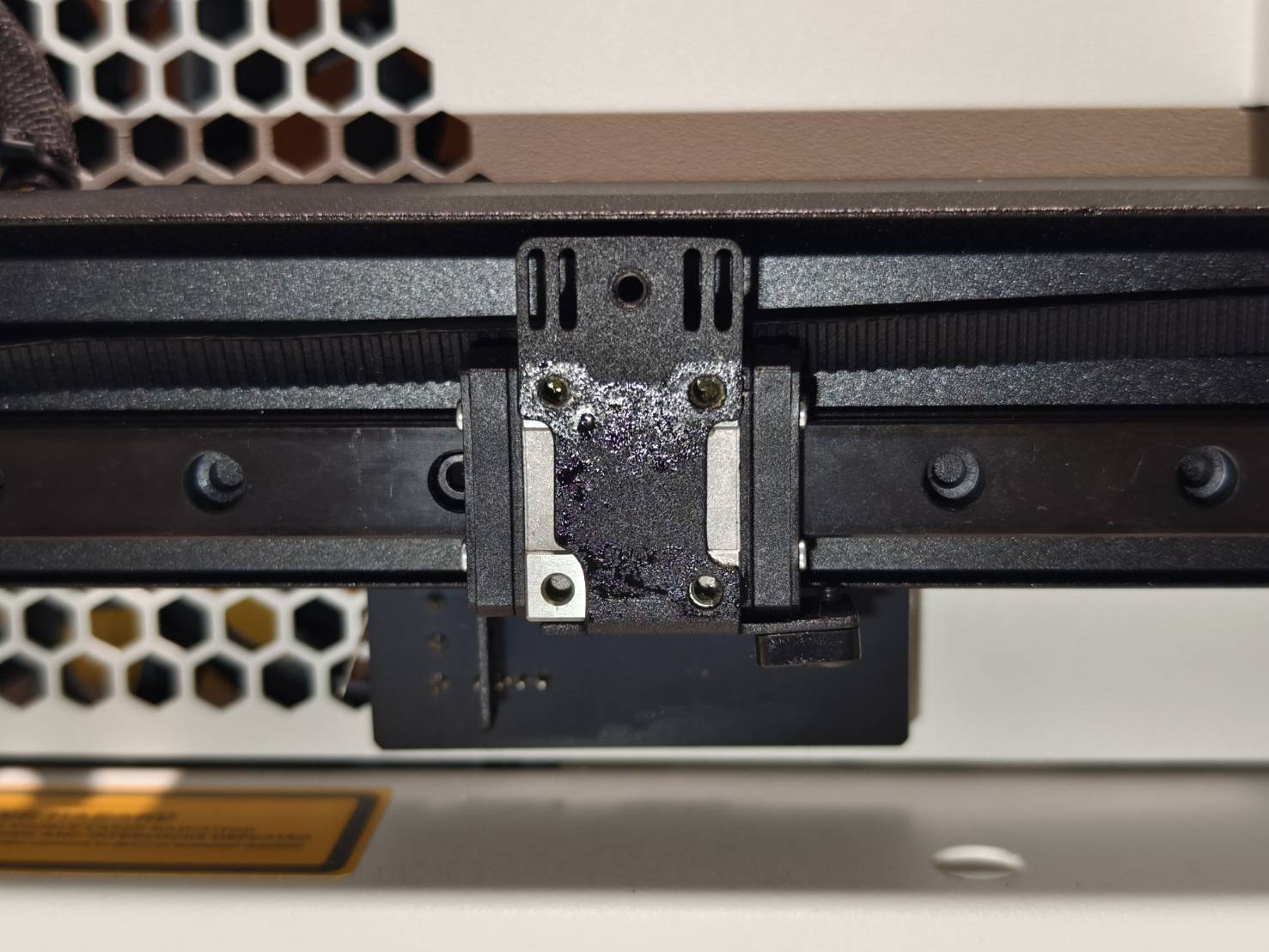

Avlägsna hållaren genom att lossa skruvarna. (2,5 mm * 3 st)
Steg 11

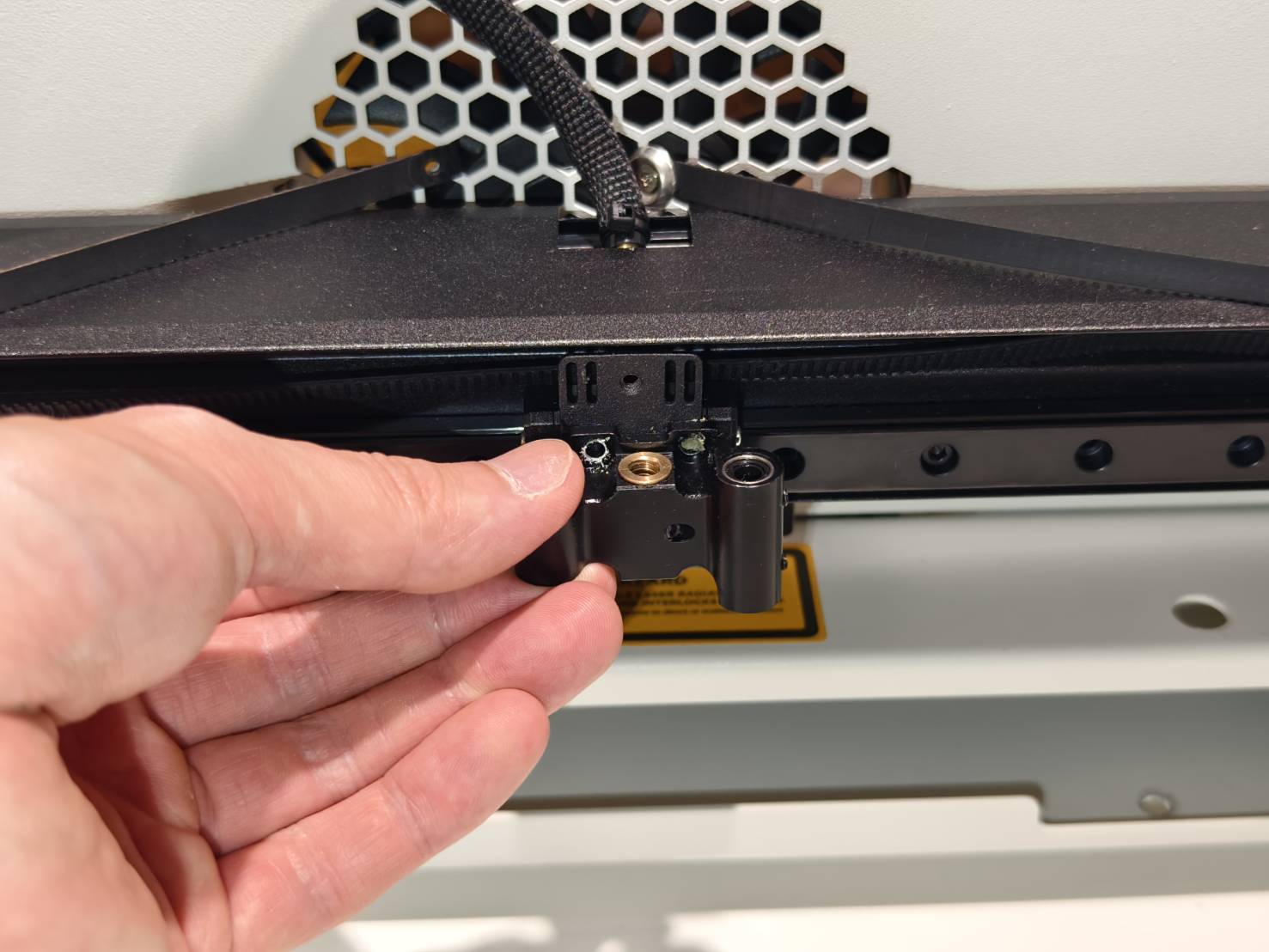

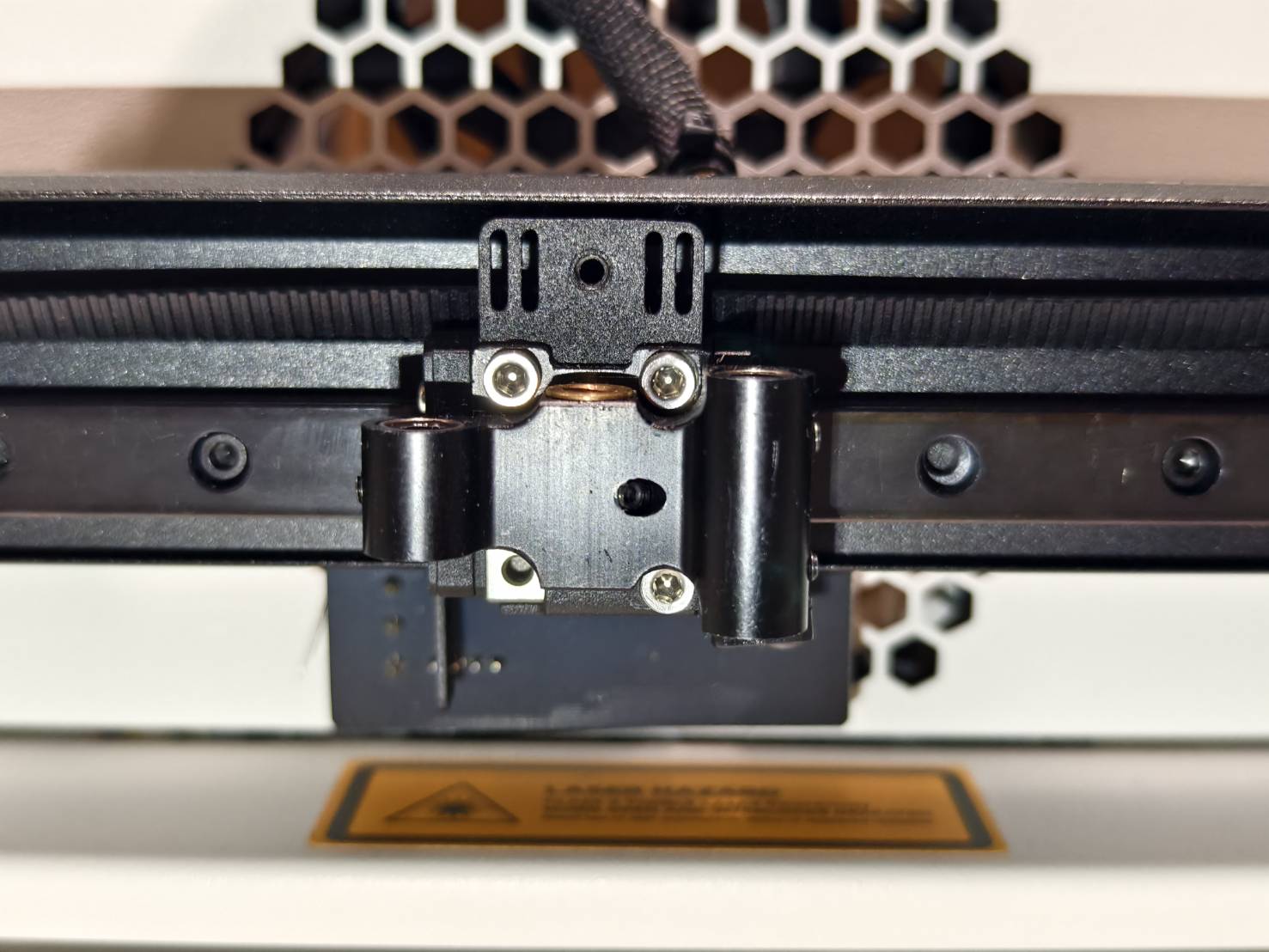

Installera den nya hållaren med samma skruvar som i föregående steg.
Steg 12

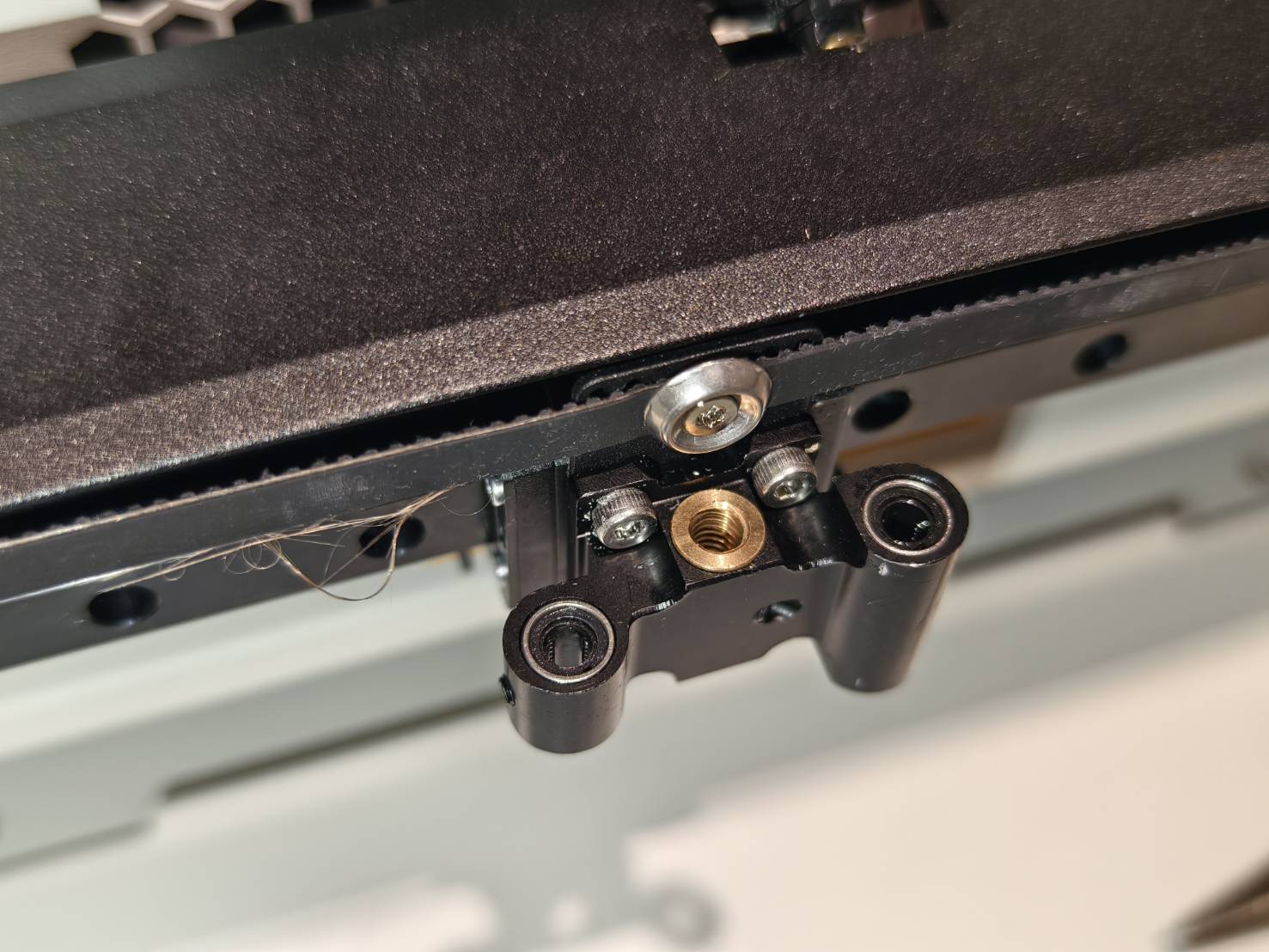

Skruva tillbaka remskruven.
Steg 13
Håll fästet på plats och vrid bulten i mitten moturs för att montera fästet med Z-axelmotorn.
Steg 14
Applicera de svarta klistermärkena på axlarnas ovansida. Om klistermärkena inte finns tillgängliga, hoppa över detta steg då de är valfria.
Steg 15
Återmontera modulhållarens övre ram. (1,5 mm insexskruv * 4 st)
Steg 16
Placera basen på ett bord och se till att tapparna sticker ut något från bordsskivan.
Steg 16.1
Lyft maskinen i en lätt vinkel för att rikta in urtagen på maskinens främre del med tapparna på basen. För in tapparna och placera sedan maskinen på bordsskivan.
Steg 16.2
Skruva tillbaka dessa skruvar för att fästa basen.
Steg 17
Återmontera luftslangen.
Steg 18
Sätt tillbaka fjädern på X-axelremmen.
Steg 19
Återanslut dessa kablar.
#END
