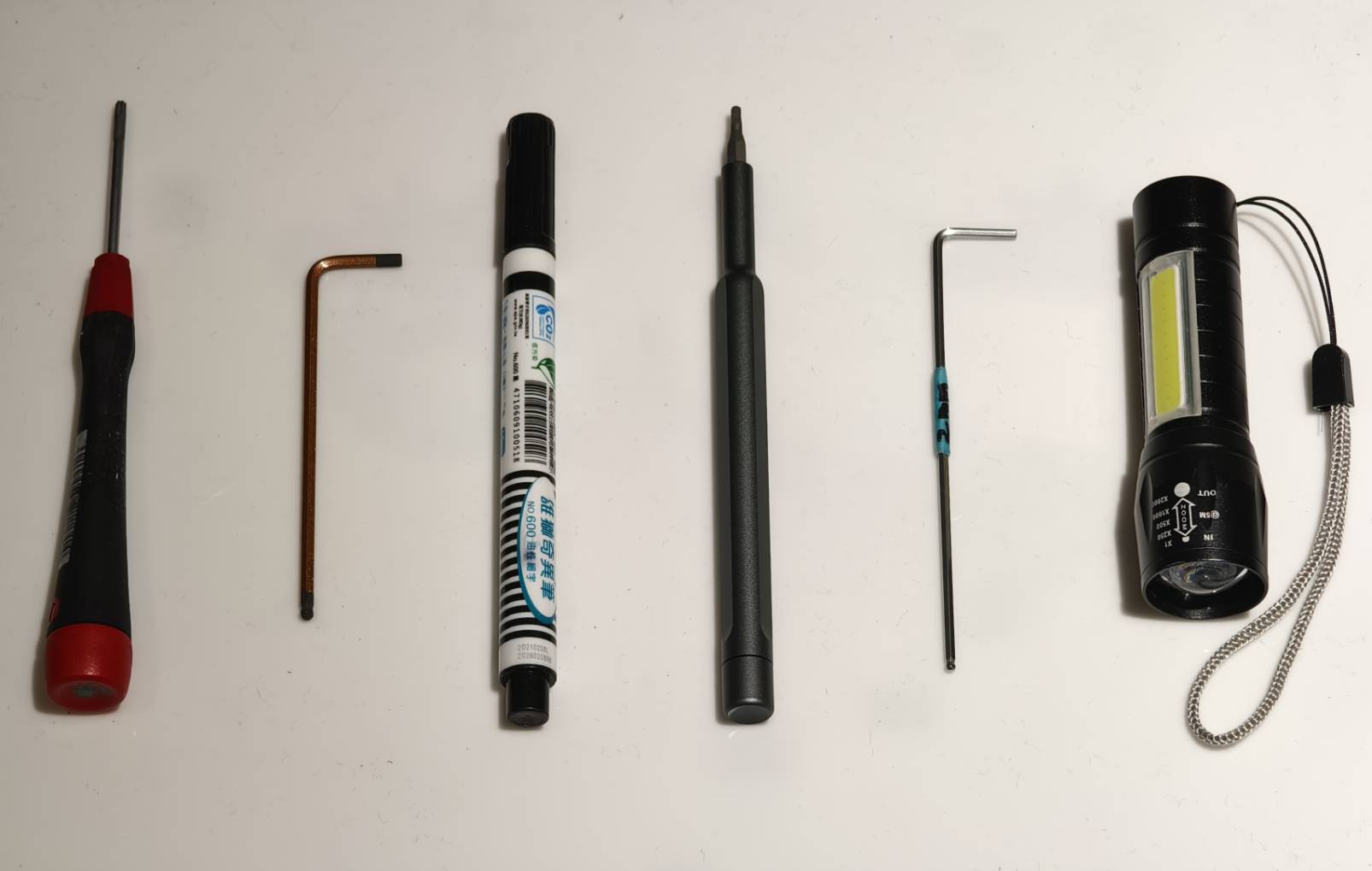

Verktyg
1｜Torx T8 skruvmejsel
2｜2.5mm insexnyckel
3｜Märkpenna eller färgtejp
4｜2mm sexkantsmejsel
5｜2mm insexnyckel (Valfri)
6｜Liten ficklampa (Valfri)
Steg 1
Stäng av maskinen och koppla ur strömkabeln.
Steg 2
Lossa dessa skruvar på plattan.
T8-skruv x 8 st (Plattan och luckkåpan sitter ihop.)
Steg 3
Flytta plattan och luckkåpan något framåt.
Steg 4
Koppla bort motorkabeln.
Efter att ha kopplat bort denna kabel är det lättare att koppla bort kamerakabeln.
Steg 5
Ta bort kamerakabeln.
Observera att det finns en låsklämma som håller fast kabeln. Öppna klämman för att ta bort kamerakabeln.
Låsklämma:
Låsklämma öppnad:
Dra ut kabeln:
Steg 6
Ta bort plattan och luckkåpan.
Steg 7

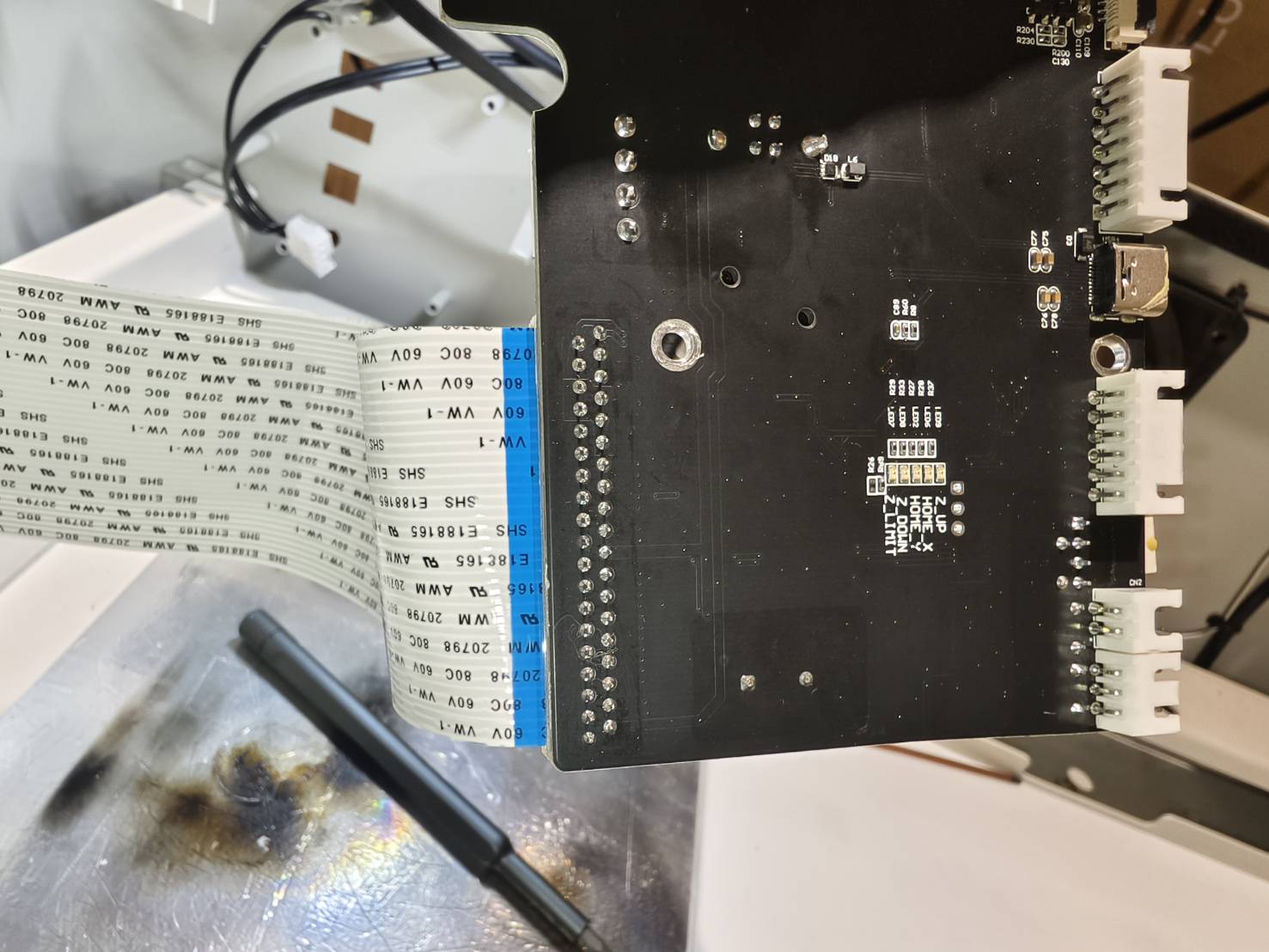

Markera placeringen av 38-stiftskabeln med penna eller tejp
Steg 8
Ta bort kablarna till höger om moderkortet.
Du kan ta ett foto som referens, ifall du skulle glömma kablarnas placering.
Steg 9
Ta bort skruvarna från moderkortet.
3mm insexskruv x 4 st
Steg 10
Ta bort 38-stiftskabeln från plattan.
Observera att det finns tejp på kabelns baksida.
Dra ut moderkortet i 45 graders vinkel.
Denna kabel måste tryckas på låset för att kunna tas bort.
Ta bort alla kablar.
Steg 11
När du står vänd mot maskinens framsida, koppla ur X-axelns motorkabel på vänster sida, ta bort de två 2 mm insexskruvarna och avlägsna X-axelns kåpa.
(En lång, tunn insexnyckel rekommenderas för att ge mer utrymme för händerna.)
Steg 12
Öppna/lås upp kabelns kontakt och koppla ur kabeln från X-axelns kretskort.
Steg 13
Ta bort X-axelns kretskort genom att skruva loss skruven på undersidan, enligt videon.
Det rekommenderas att först sätta in skruvmejseln i skruvhuvudet och sedan använda båda händerna tillsammans.
Efter att ha lossat kretskortet, ta försiktigt bort Y-axelns 38-poliga flatkabel.
Skruvens placering:
Video:
Efter demontering av delarna:
Obs
Om skruven sitter för hårt för att lossas, kan du prova att använda en L-formad insexnyckel för att lossa den först och sedan använda en rak insexmejsel för att ta bort skruven.
Steg 14
Ta bort den 38-poliga flatkabeln helt.
Vissa delar av kabeln kan ha självhäftande baksida, särskilt nära moderkortet.
Steg 15

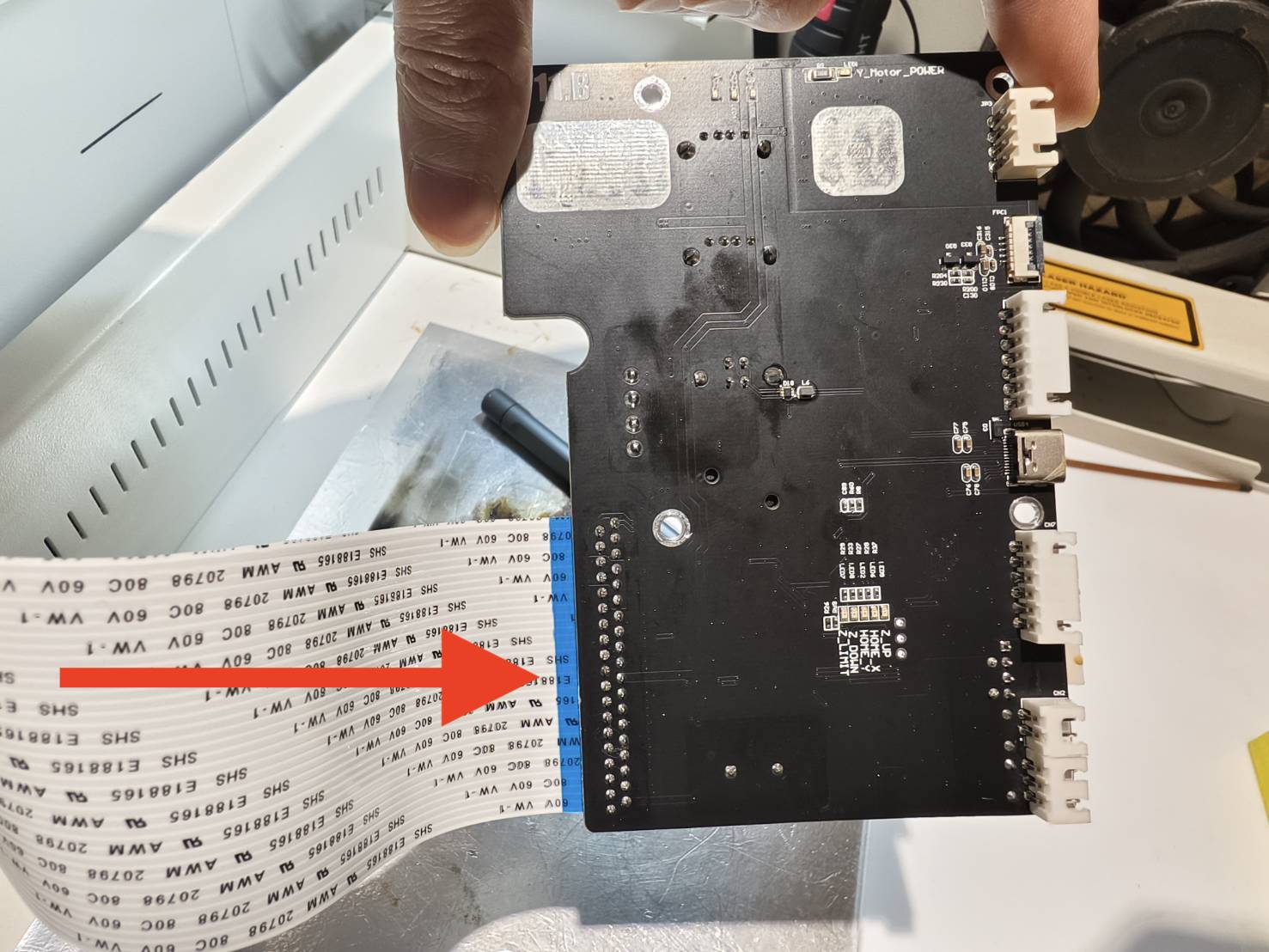

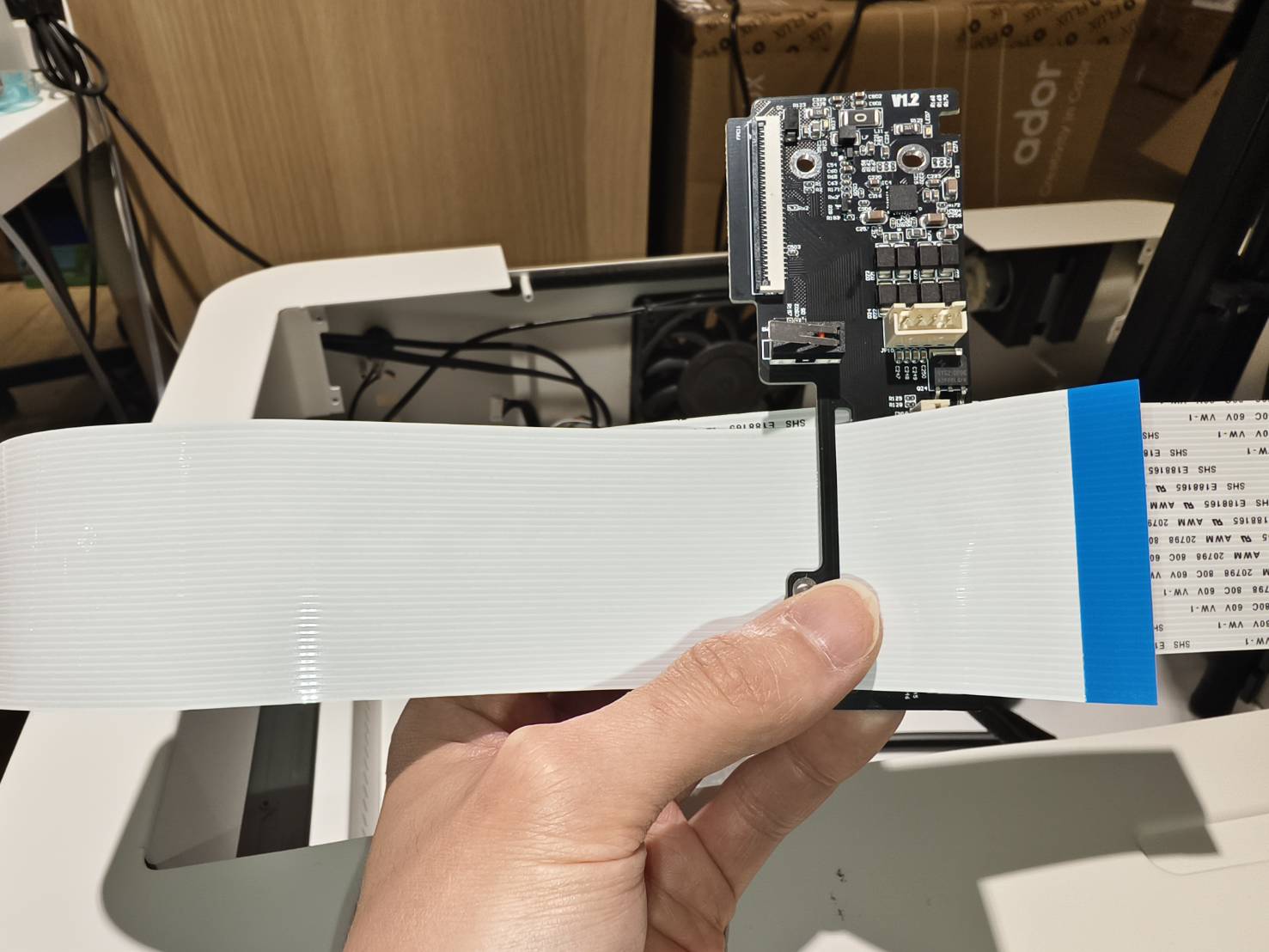

För den nya 38-stifts flatkabeln genom det förborrade hålet på X-axelns styrkort (sidan utan självhäftande baksida) och anslut den till kortet.
Var uppmärksam på orienteringen. Se till att flatkabelns blå sida är vänd mot kontakterna och att kabeln är ordentligt ansluten till X-axelns styrkort.
Video:
Steg 16
Montera X-axelns styrkort genom att skruva fast de "korta" skruvarna på undersidan. (Skruvplacering)
På sidan med självhäftande baksida, se till att den är vänd mot plåten, som visas i videon.
Steg 17
Anslut 30-stiftskabeln till Z-axelkortet. Kabeln ska placeras i mitten av kontakten. Om den är korrekt installerad ska låsklämman enkelt kunna stängas.
Se följande beskrivning för att bekräfta kabelns korrekta position och säkerställa att den är rätt installerad.
-
De två kanterna på kabelkontakten kommer att vara något högre, som visas på bilden.
-
Kabeln måste anslutas i mitten. När den är korrekt ansluten ska den vara i samma höjd som kanterna, som visas på bilden.
(Låsklämman är inte stängd på bilden.)
-
Endast när kabeln är korrekt ansluten kan låsklämman stängas enkelt, och kabeln ska vara parallell med kontakten, som visas på bilden. (Låsklämman är stängd på bilden.)
-
Video:
Steg 18
Montera kåpan för X-axelns styrkort, dra åt de två långa 2 mm insexskruvarna och återanslut X-axelmotorns kabel.
Video:
Steg 19
Anslut 38-stiftskabeln till huvudkortet.
Se till att kabelns riktning är korrekt, som visas på bilden.
Steg 20
Anslut kablarna till moderkortet.
Steg 21
Placera moderkortet i rätt position.
För först in 38-stiftsbandkabeln i mellanrummet och se till att moderkortets nedre kant vidrör botten. Skjut sedan kortet åt vänster för att rikta in skruvhålen.
Steg 22
Fäst moderkortet genom att skruva i skruvarna.
Steg 23
Anslut alla kablar förutom kamera- och motorkabeln.
Steg 24
Dra av en liten del av skyddsfilmen från bandkabeln nära X-axelns styrkort. Tryck sedan ner bandkabeln i hörnet av moderkortet hela vägen, rikta in den med markeringslinjen och fäst en del initialt. När positionen är bekräftad, ta bort resten av skyddsfilmen och fäst kabeln ordentligt på plats.
Steg 25
Flytta modulen i Y-riktningen och kontrollera om 38-stiftskabelns rörelse är jämn.
Steg 26
Slå på maskinen och testa autofokus för att se om det fungerar.
- Det fungerar normalt > Fortsätt till Steg 27
- Modulen rör sig inte alls > Koppla in 38-stiftskabeln igen > Gå tillbaka till Steg 8
- Modulen rör sig, men fokuseringen misslyckas > Koppla in 30-stiftskabeln igen > Gå tillbaka till Steg 11 - 12 och gå vidare till Steg 17 - 18
Steg 27
Placera plattan och dörrkåpan på ovansidan. Lämna ett utrymme så att du kan nå med händerna.
Steg 28
Anslut kamerakabeln till moderkortet.
Observera att kamerakabelns metallyta måste vara vänd mot moderkortet.
Kamerakabelns metallyta:
Metallytan måste vara vänd mot moderkortet:
Anslut kabeln:
Lås klämman:
Steg 29
Anslut motorkabeln.
Steg 30
Tryck tillbaka plattan och skruva fast skruvarna.
T8-skruv x 8 st
Steg 31
När du har slutfört ovanstående steg har dörrkåpan bytts ut. Eftersom proceduren involverade att flytta dörrkåpan och kameran, utför en kamerakalibrering som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Kamerakalibrering
