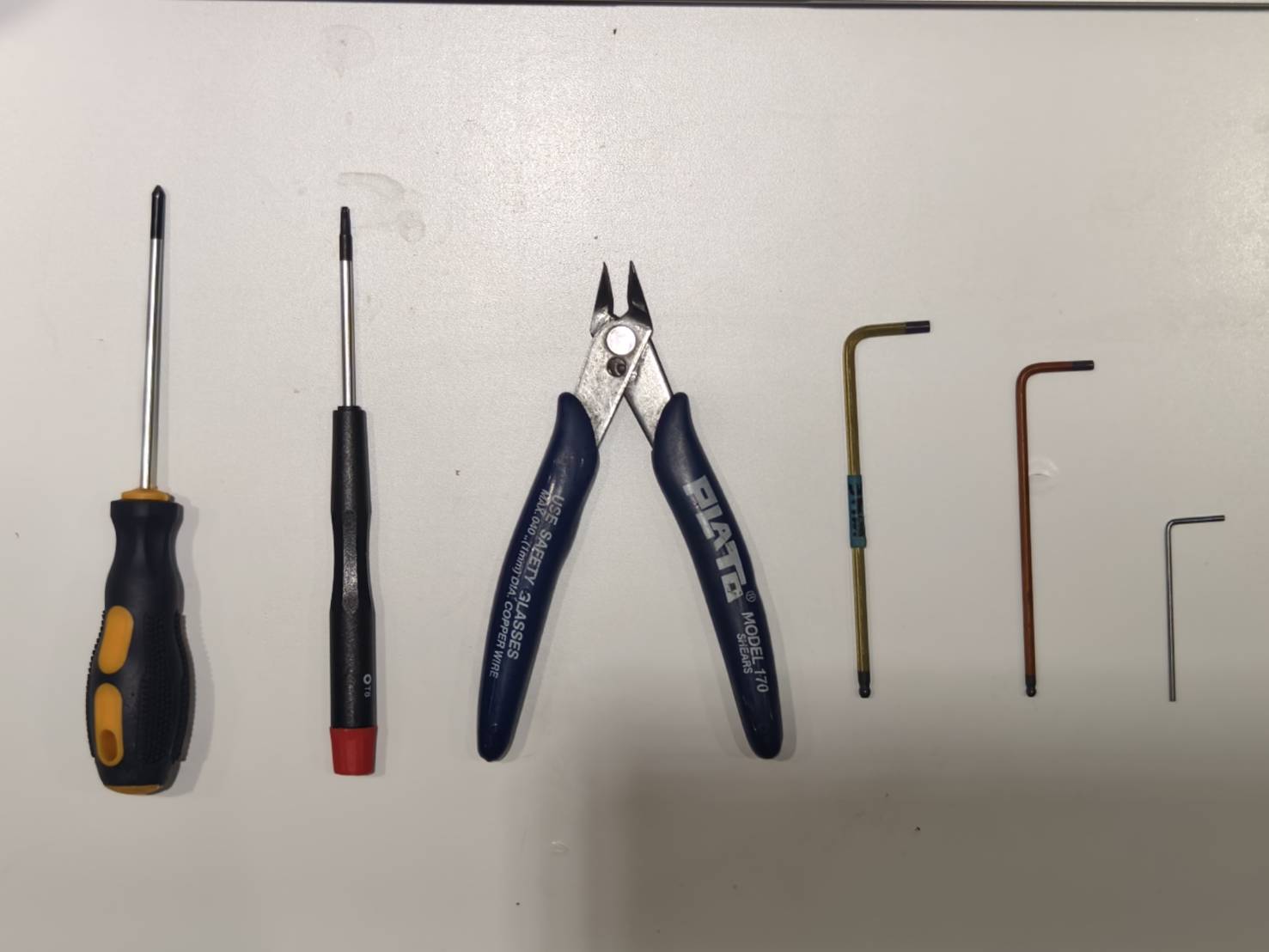

Verktyg
| 1 | Korsslitsskruvmejsel |
| 2 | Torx T8-mejsel |
| 3 | Avbitartång |
| 4 | 3 mm insexnyckel |
| 5 | 2,5 mm insexnyckel |
| 6 | 1,5 mm insexnyckel |
Steg 1
Koppla ur de tre kablarna som visas i bilden nedan.
Steg 2

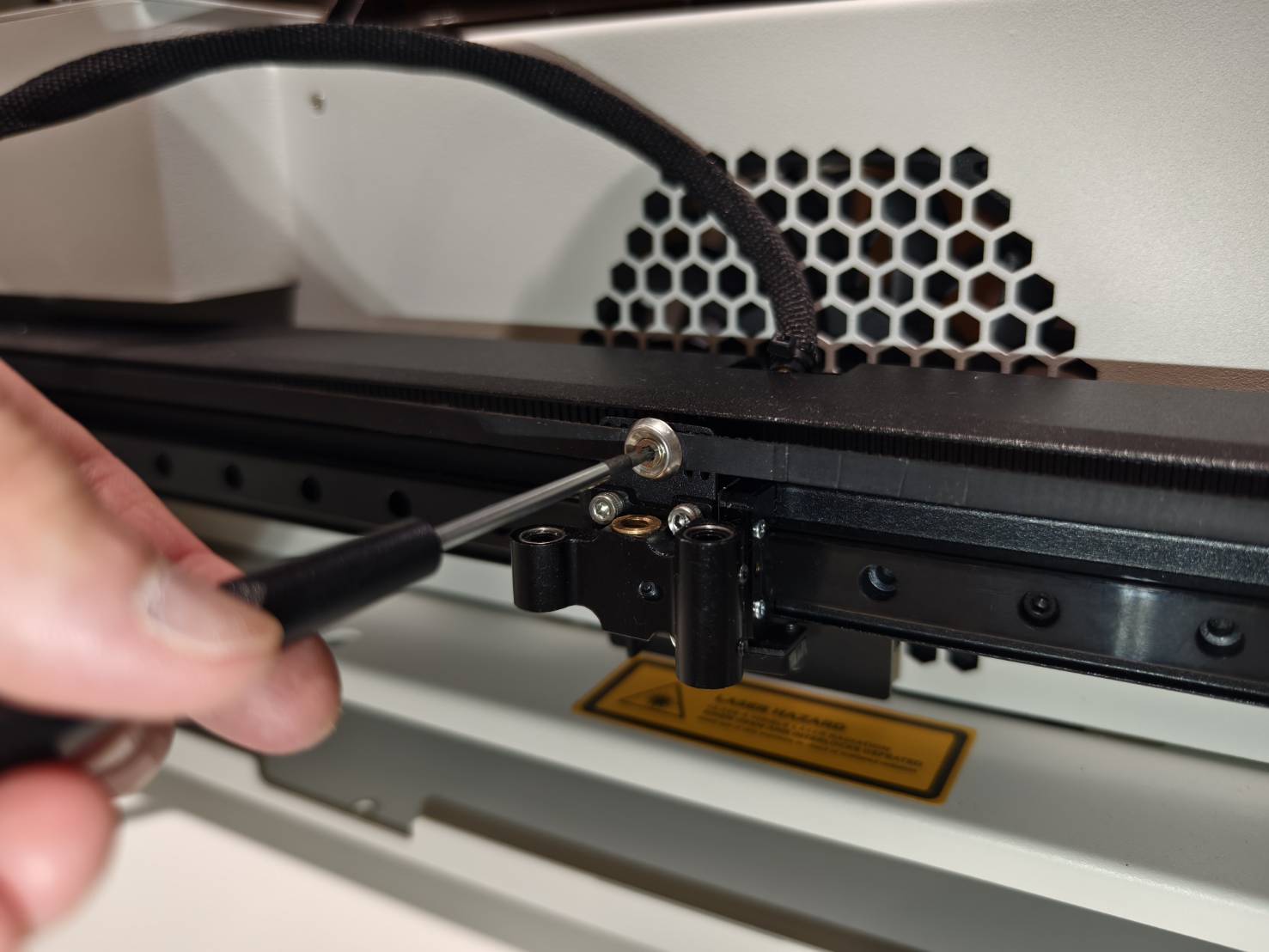

Använd en insexnyckel för att ta bort remfjädern på X-axelns rem.
Steg 3
Lossa luftslangen med L-formad koppling från modulsätet.
Steg 4
Klipp av buntbandet som håller 20-stiftskabeln på baksidan av modulsätet.
Steg 5
Skruva ur dessa två skruvar för att ta bort metallbasen.
Steg 5.1
Ta bort metallbasen genom att lyfta maskinen lite och ta ut basen direkt.
Steg 6
Ta bort den övre ramen på modulsätet. (1,5 mm sexkantsskruv * 4 st)
Steg 7
Ta bort lagret på toppen av stiftet och förvara det säkert för senare användning.
(Om din maskin inte har detta lager, hoppa till steg 7.1.)
Steg 7.1
Ta bort de två svarta klistermärkena på toppen av axlarna.
Om din maskin inte har klistermärken som på bilden nedan, hoppa till steg 8.
Steg 8
Vrid stiftet i mitten medurs för att ta bort hela fästet med Z-axelmotorn.
Steg 9
Skruva loss remskruven. Håll i remmen när du skruvar loss den för att förhindra att remmen lossnar.
Steg 10
Ta bort remmen genom att dra ut den, eller så kan du klippa av den.
Steg 11
Stäng av maskinen, koppla ur strömkabeln och vänd på maskinen.
Steg 12

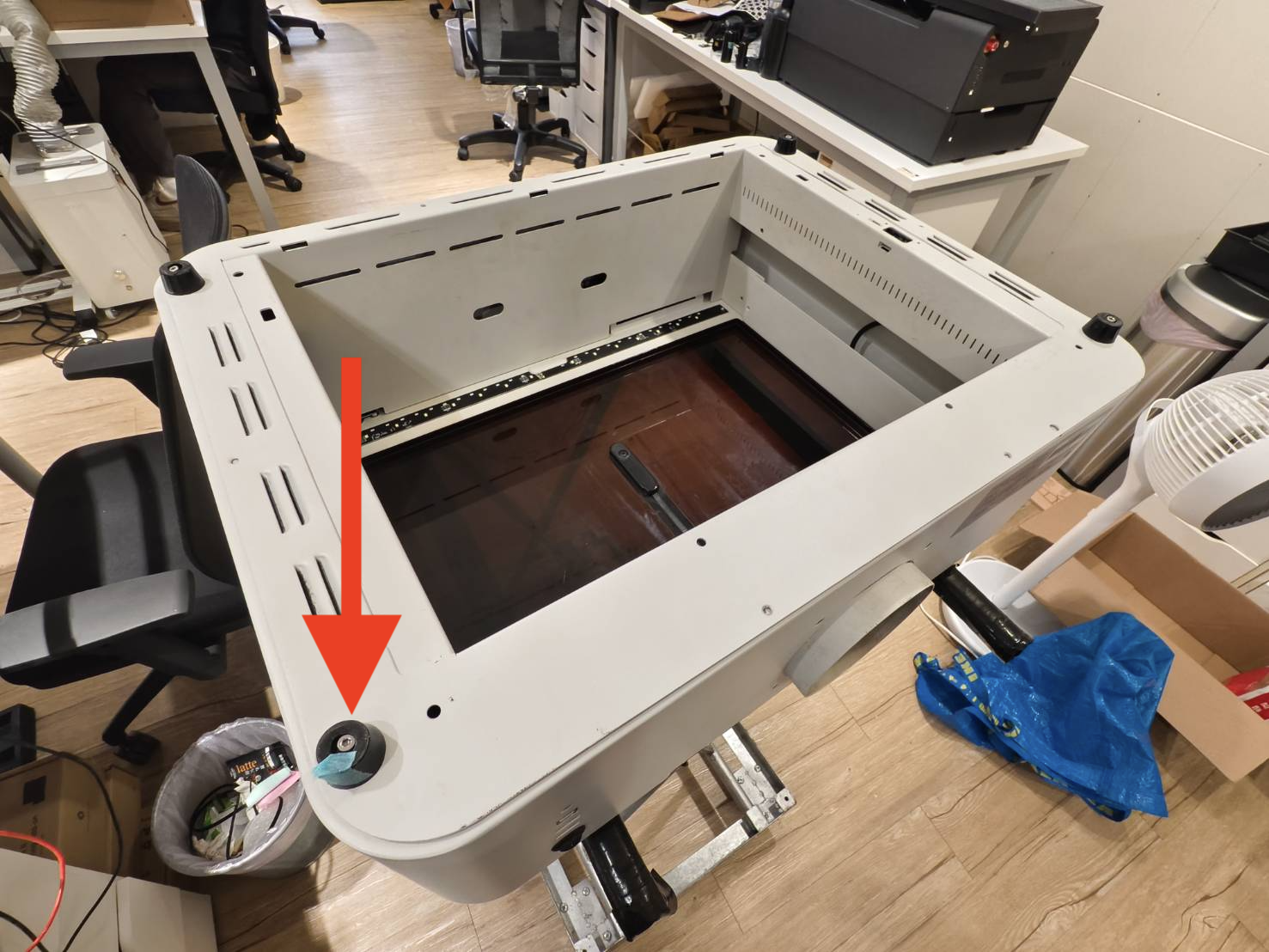

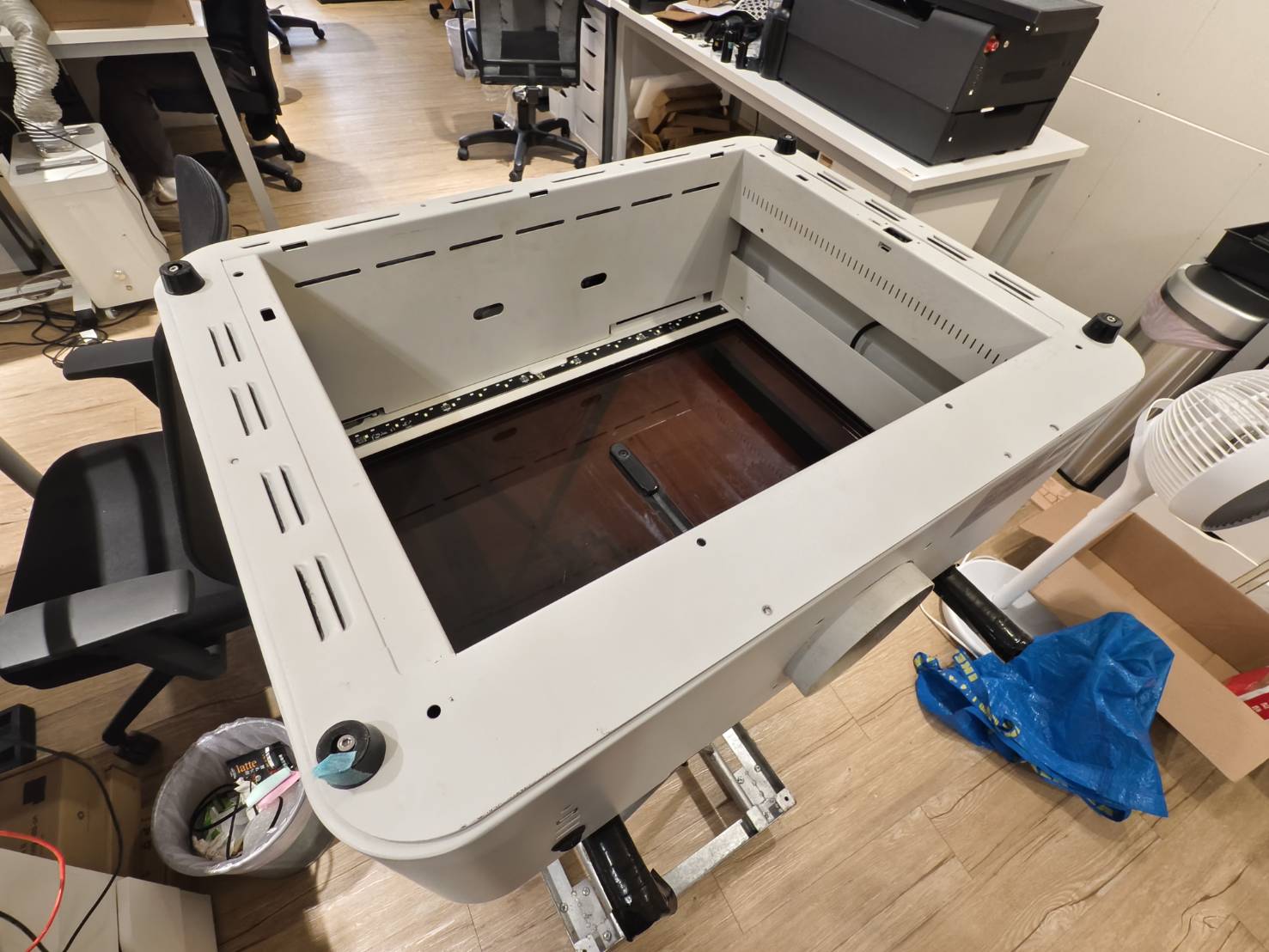

Markera gummifoten och skruven som är nära USB-porten.
Syftet med markeringen är att denna fots skruv är kortare än de andra och måste vara i samma position.
Steg 13

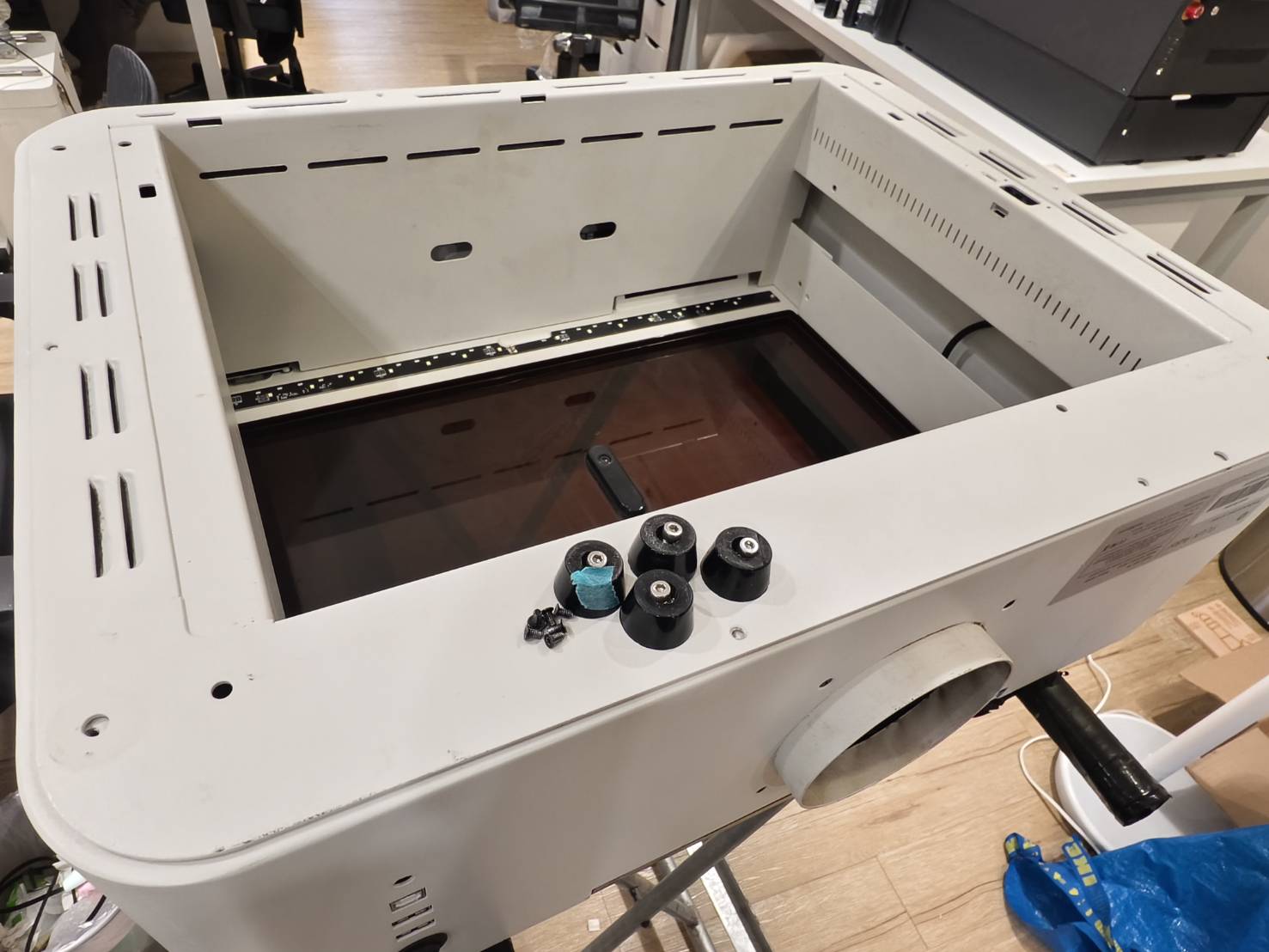

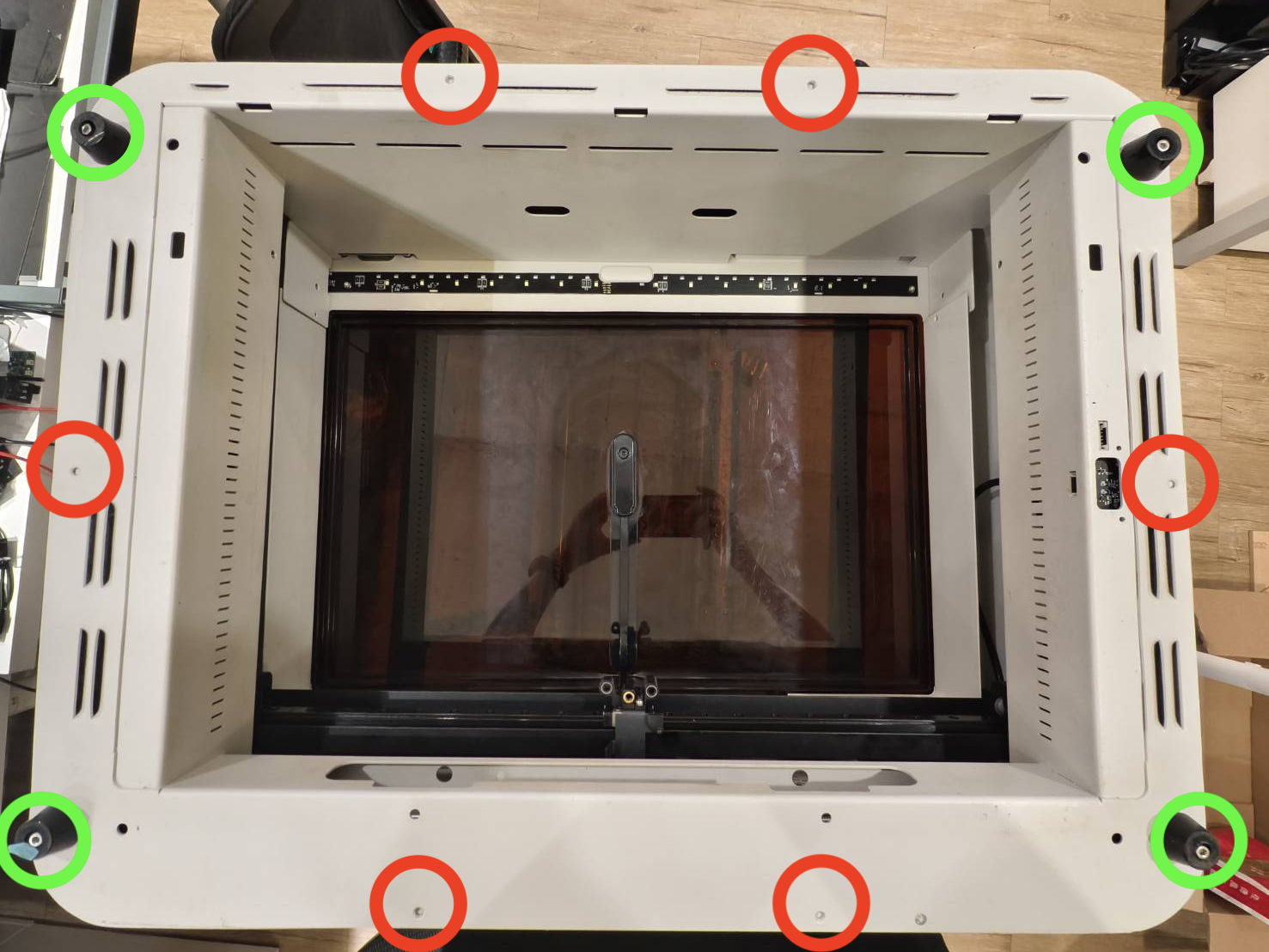

Skruva loss dessa bottenskruvar och ta bort gummifötterna.
(T8-skruv x 6 st & 3 mm HEX-skruv x 4 st)
Steg 14
Vänd maskinen och skruva loss sidoskruvarna (T8-skruv x 2 st)
Steg 15

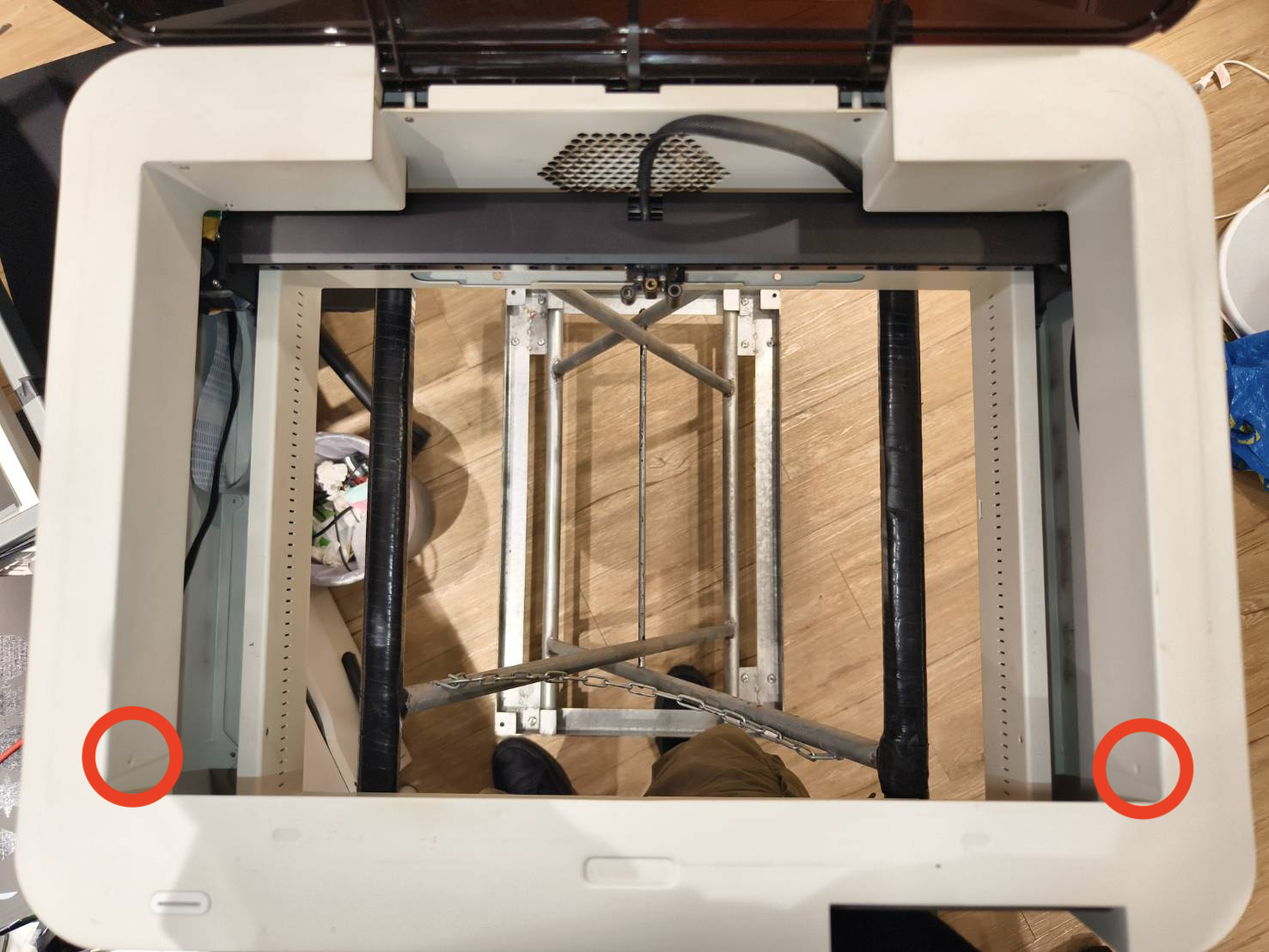

Markera skruvhålen på båda sidor med pennan.
Syftet är att påminna dig själv om att de markerade sidorna ska vara vända mot arbetsområdet vid montering.
Steg 16

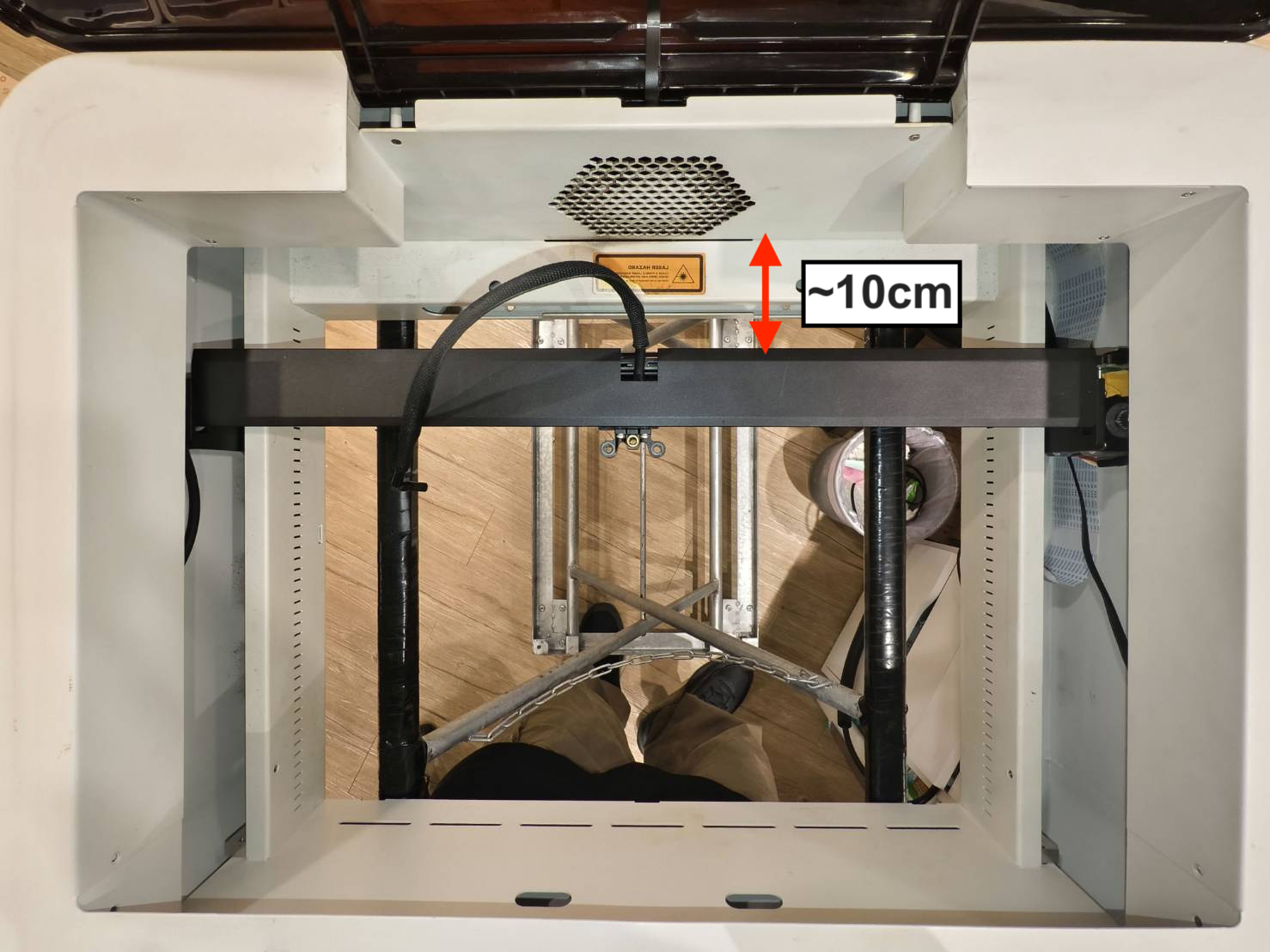

Flytta modulsätet till en position som har ett avstånd på cirka 10 cm från ramen.
(Syftet här är att inte blockera X-axelns portal. Om den är längst bak kommer den att låsas efter uppfällning och X-axelmotorn kan inte nås. Om den är i mitten kan Y-axelns 38-stiftskabel skadas)
Steg 17
Lyft den övre ramen med båda händerna och placera den på stöden.
(Var försiktig så att kablarna inte kläms fast mellan ramarna.)
Exempel på en ram som vilar på stöden:
Lyftexempel video (Videon filmades inuti maskinen):
Steg 18
Ta bort det vita hjulet på höger sida. (2,5 mm sexkantsnyckel)
Steg 19
För in den nya kuggremmen (sluten typ) genom öppningen på höger sida in i X-axelns metallram, och trä sedan den på den vita styrhjulet (med kuggarna vända inåt). Tryck tillbaka hjulet och remenheten in i metallramen och fäst den med en skruv för att säkra den.
Steg 20
Skruva tillbaka remskruven och se till att remmen är arrangerad som i videon.
Den andra sidan av remmen ska vara inuti X-axeln.
Steg 21
Trä den andra änden av remmen på X-axelmotorn.
(Använd baksidan av en skruvmejsel för att trycka på remmen och skjut modulsäteshållaren för att flytta remmen. Remmen ska gradvis träs på motorns remskiva.)
Steg 22
Testa manuellt om rörelsen är synkroniserad och säkerställ att kuggsidan är vänd inåt. Om rörelsen inte är synkroniserad, vänligen återgå till Steg 18 för att verifiera om installationen utfördes korrekt.
Steg 23
Återställ den övre ramens position.
Observera att de markerade skruvhålen måste vara vända mot arbetsområdet.
Återställning av ramen:
Steg 24
Skruva fast sidoskruvarna.
Steg 25

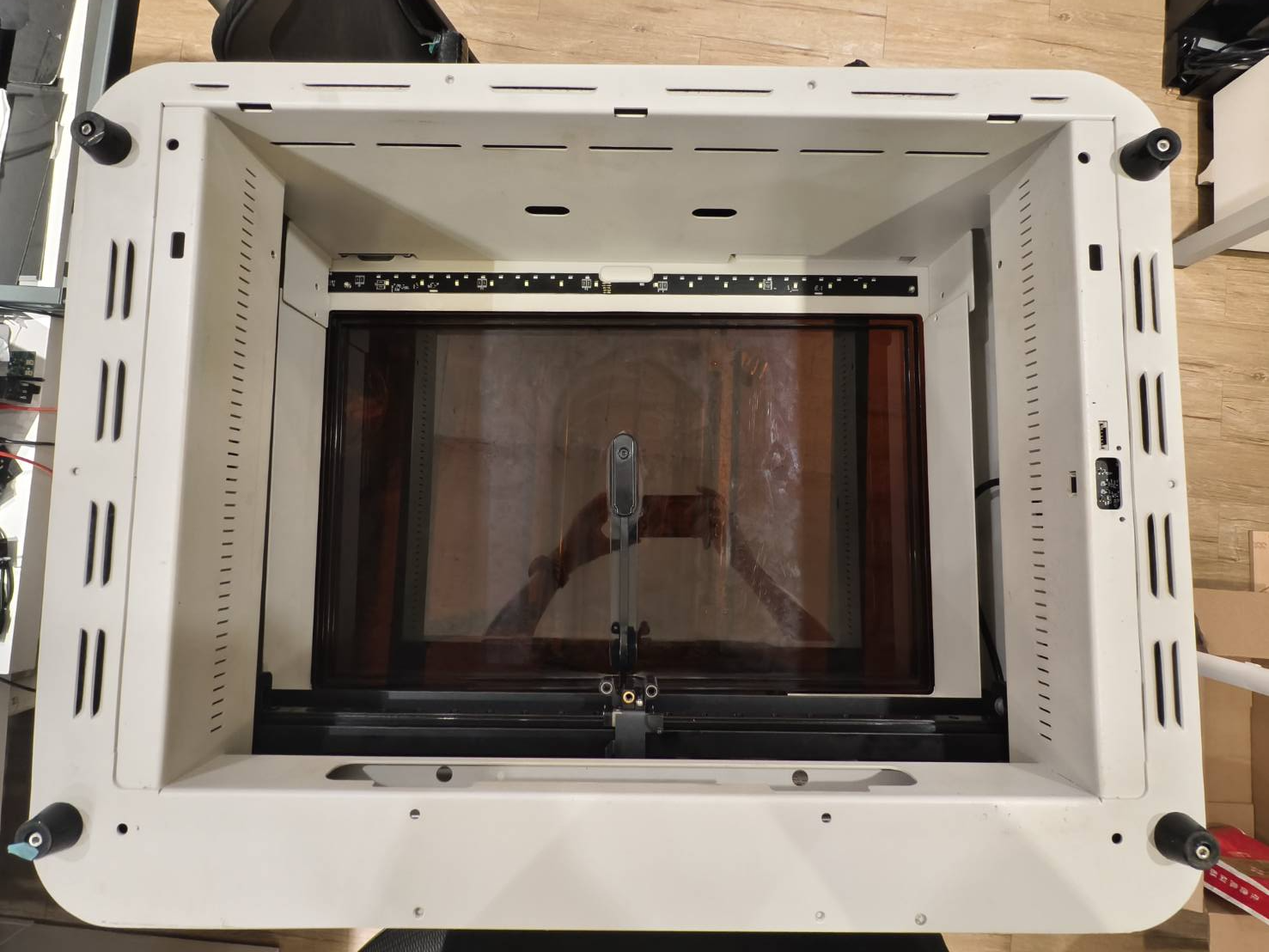

Vänd maskinen. Skruva fast alla skruvar på undersidan.
Observera att den markerade foten och skruven måste placeras nära USB-portarna.
Rekommendation:
Det är bättre att inte dra åt skruvarna helt från början eftersom vissa skruvar kan vara feljusterade och inte går att sätta i. Därför rekommenderas det att dra åt alla skruvar efter att samtliga skruvar är installerade.
Steg 26

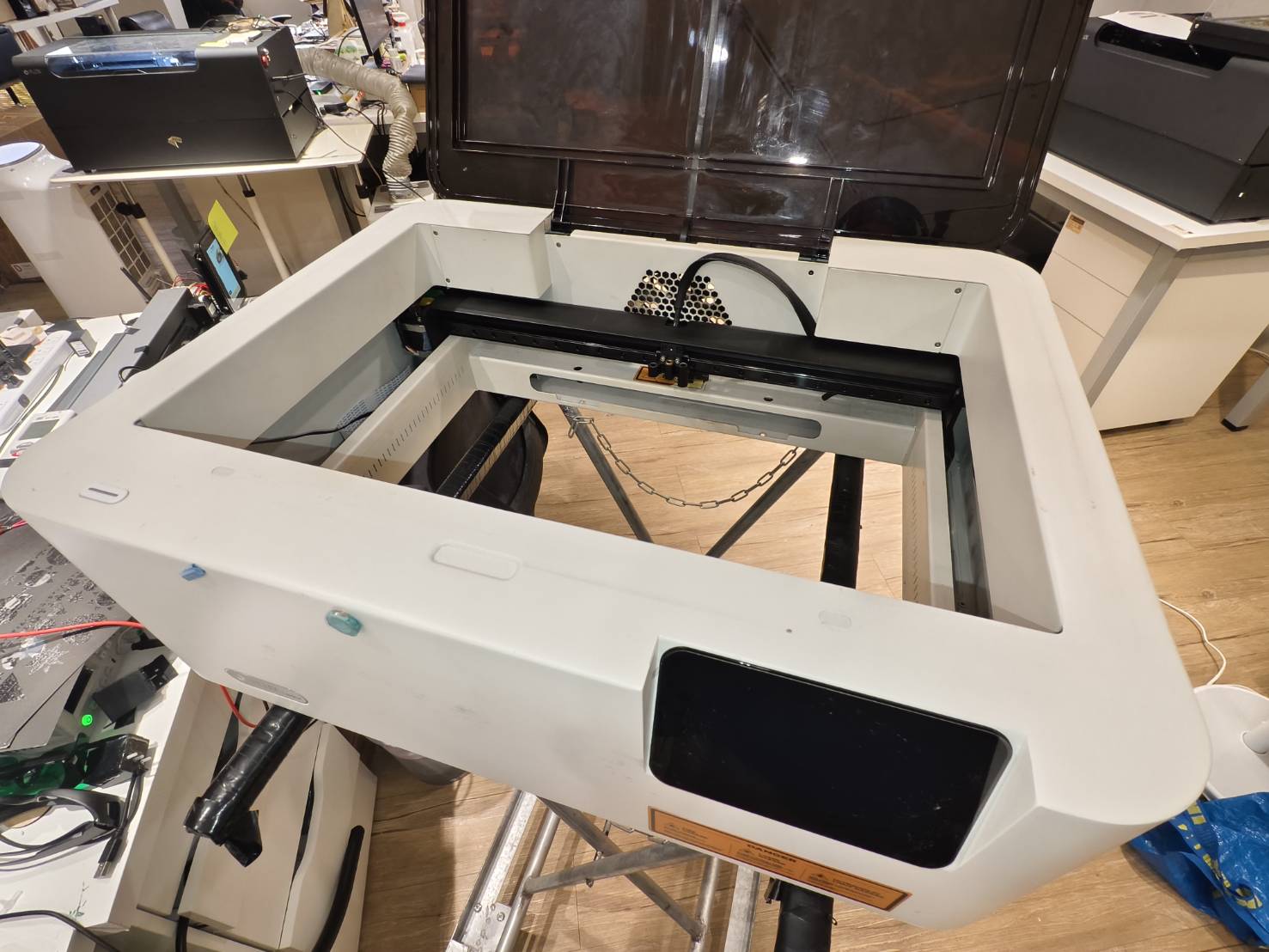

Vänd maskinen. Flytta modulsätet för att kontrollera om det rör sig fritt.
|
|
Steg 27
Försök lossa gummifotens skruv nära USB-portarna och försök flytta modulsätet igen.
Steg 28

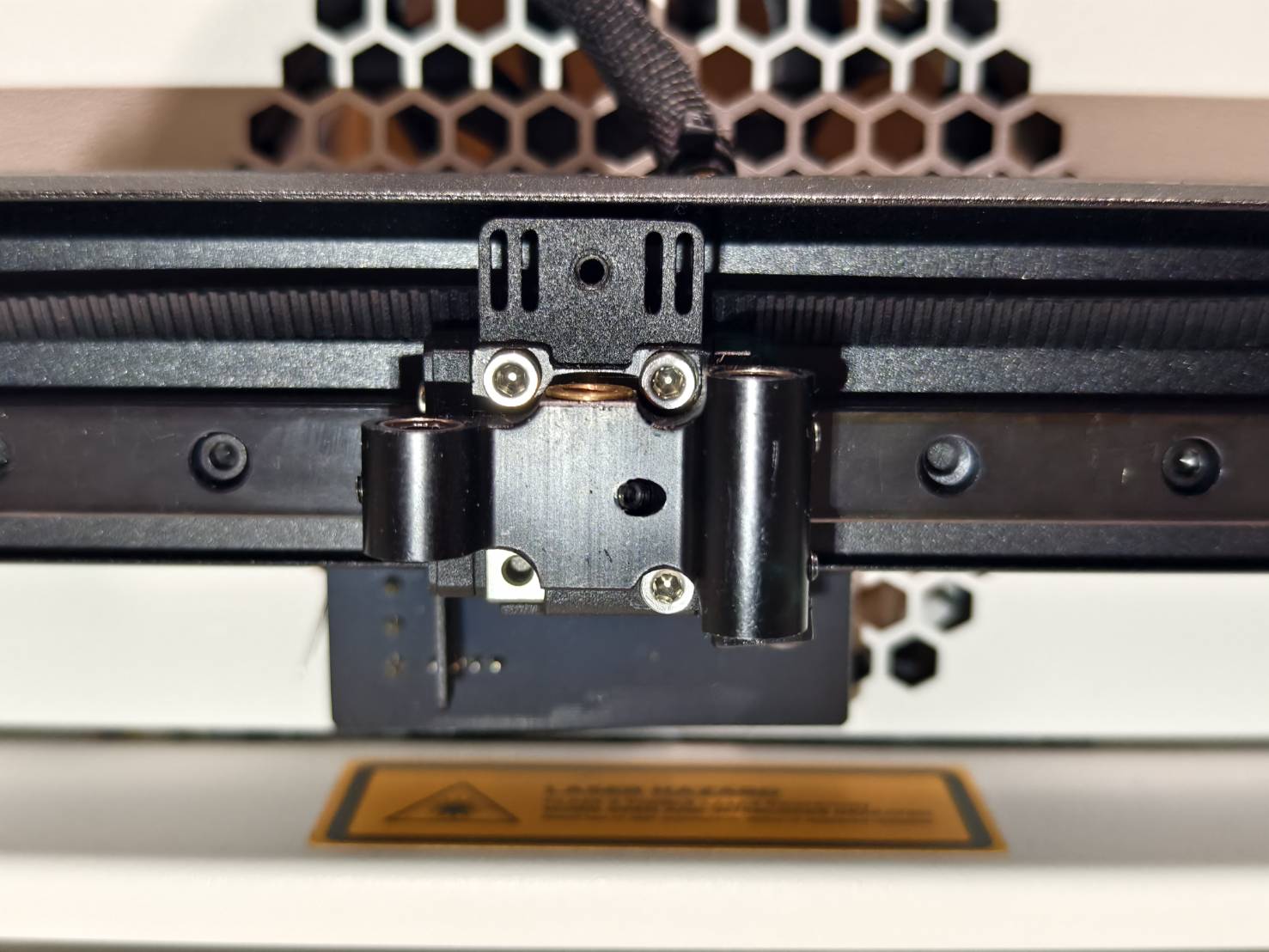

Håll fästet på plats och rotera tappen i mitten moturs för att installera fästet med Z-axelns motor.
Steg 29
Sätt fast de svarta klistermärkena på toppen av axlarna. Om klistermärkena inte finns tillgängliga, hoppa över detta steg eftersom de är valfria.
Steg 29.1
Installera lagret på toppen av tappen. Om du inte har detta lager, hoppa över detta steg.
Steg 30
Återmontera den övre ramen på modulhållaren. (1,5 mm sexkantsskruv * 4 st)
Steg 31
Placera basen på ett bord och se till att tapparna sticker ut något från bordsskivan.
Steg 31.1
Lyft maskinen i en liten vinkel för att rikta in urtagen på maskinens främre del med tapparna på basen. Sätt i tapparna och placera sedan maskinen på bordsskivan.
Steg 31.2
Skruva tillbaka dessa skruvar för att fästa basen.
Steg 32
Återmontera luftslangen.
Steg 33
Återmontera fjädern på X-axelns rem.
Steg 34
Återanslut dessa kablar.
#END
