Beambox II - Byte av moderkort

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

Öppna sidoluckan för att se maskinens insida.

• Använd en stjärnskruvmejsel för att öppna luckan.



Steg 3

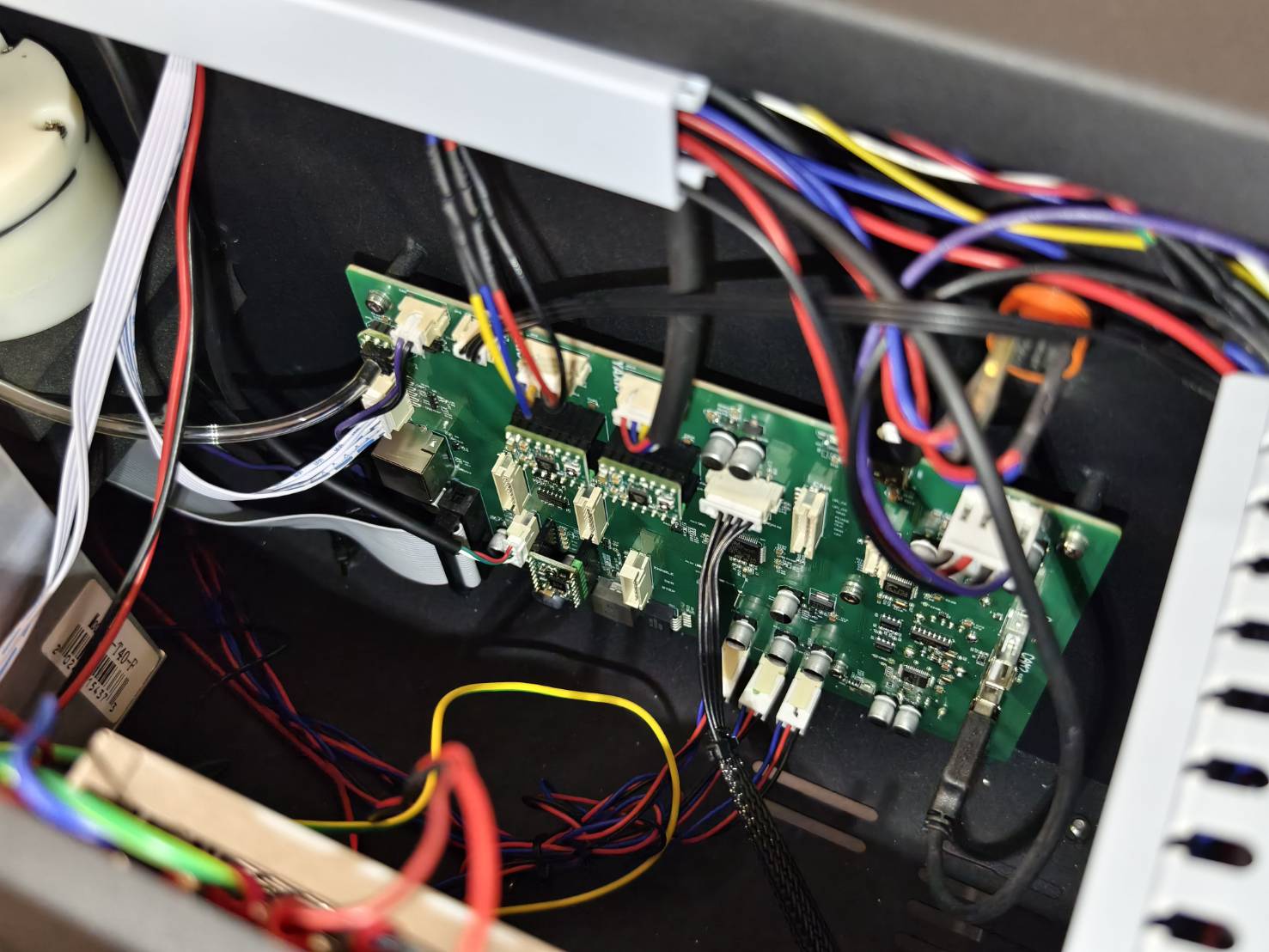

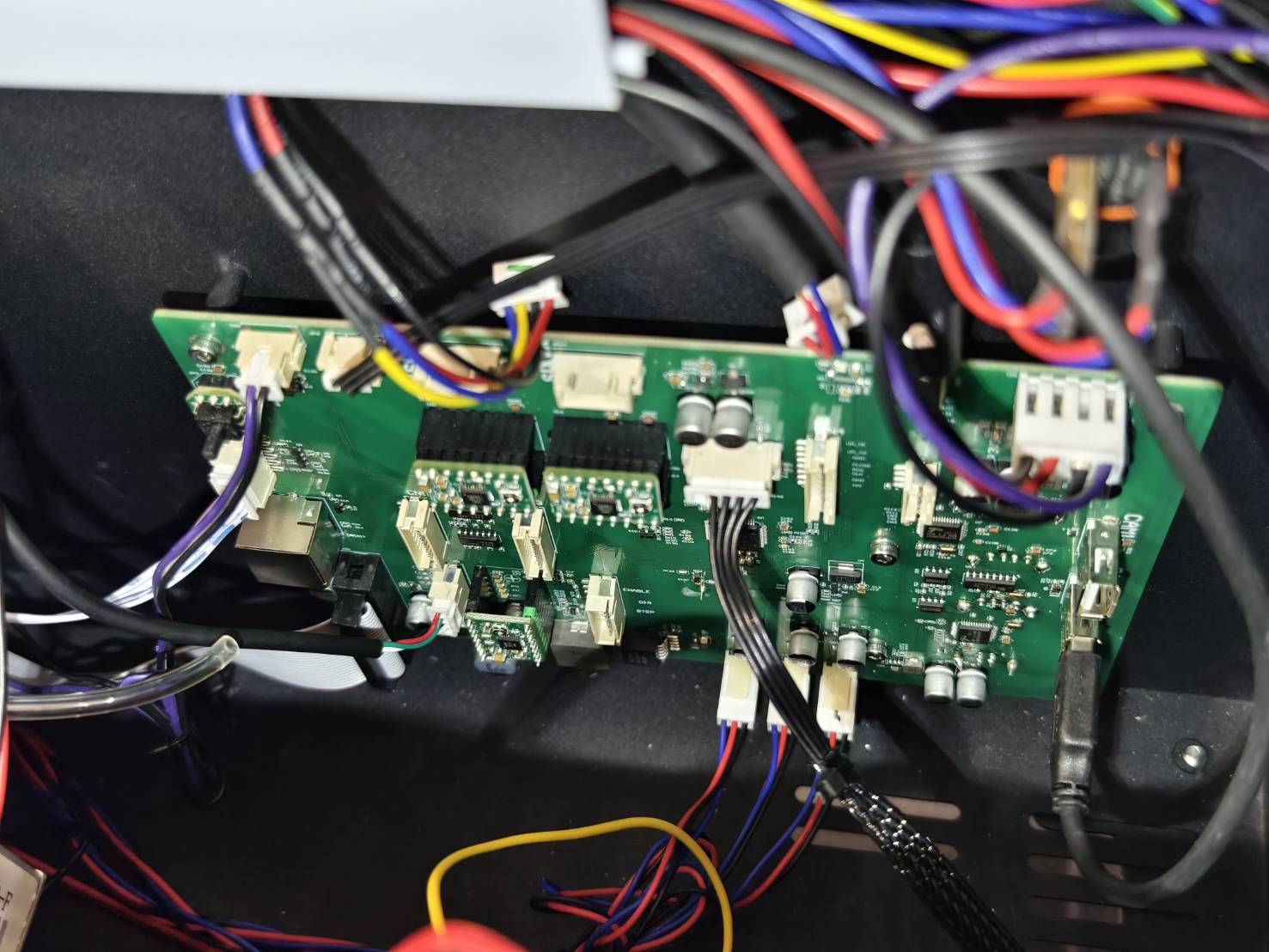

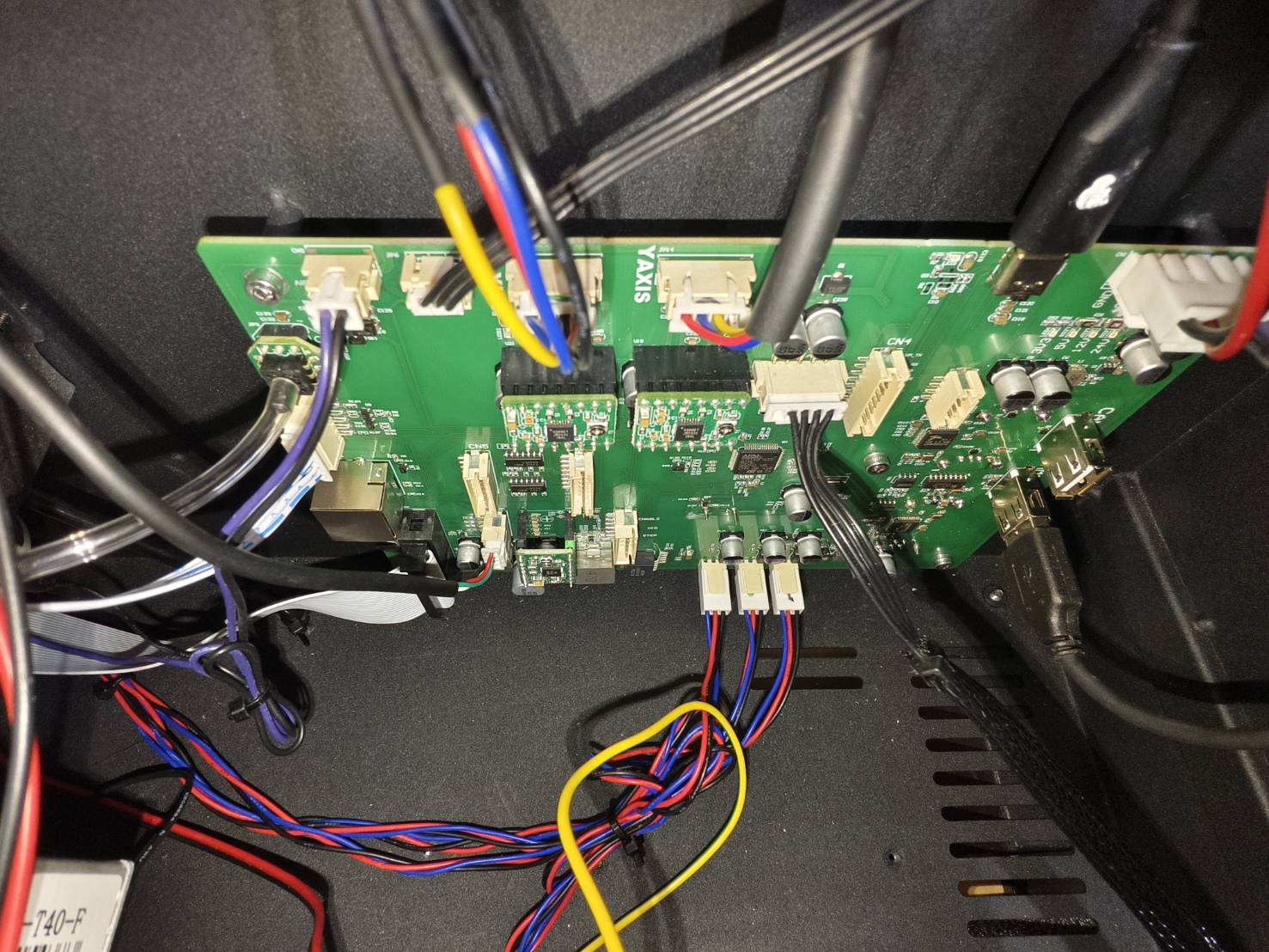

Ta bilder av hela huvudkortets konfiguration.
Syftet är att undvika att du glömmer var alla kablar ska anslutas när du installerar det nya kortet.
(Om du glömmer var en kabel ska anslutas, se kopplingsschemat för den senaste konfigurationen. Använd inte bilderna nedan, eftersom huvudkortets version kan variera.)

Steg 4

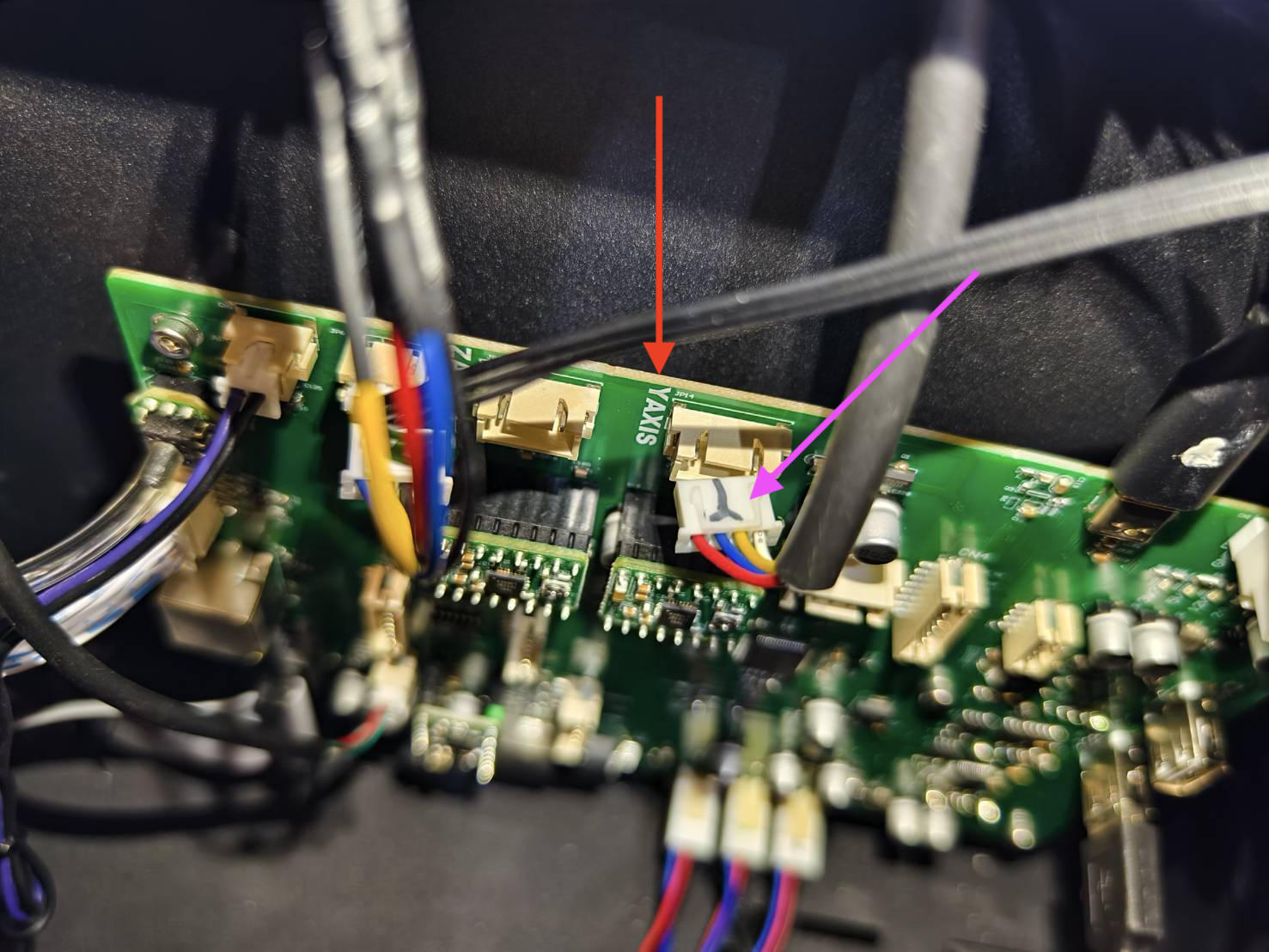

På huvudkortets ovansida finns två liknande kablar. En är för Z-axelns motor och den andra för Y-axelns motor.
För att förhindra att dessa kablar ansluts till fel uttag rekommenderar vi starkt att du märker kablarna.

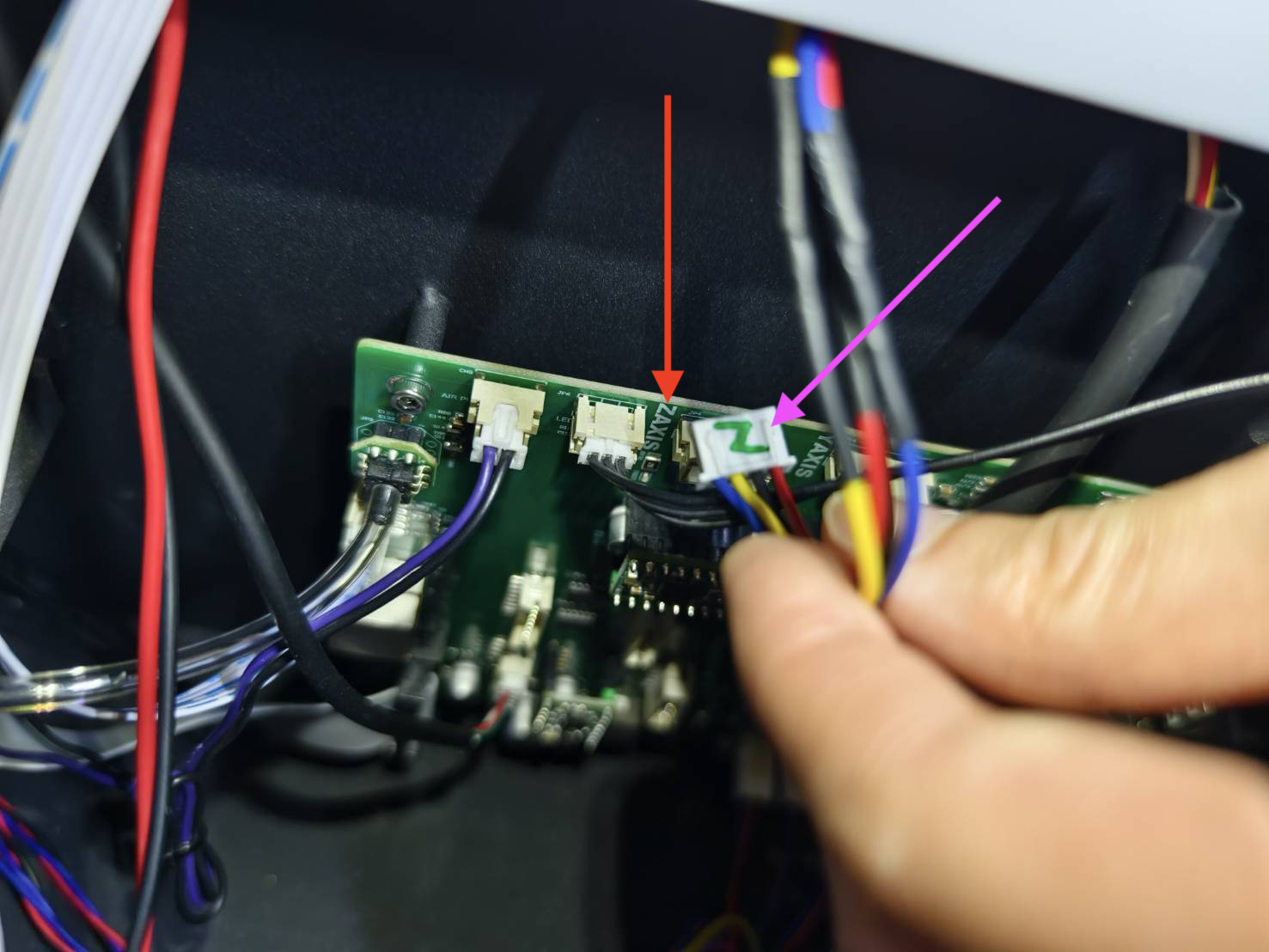

• Koppla ur Z-axelns kabel och märk kontakten med 'Z'.
  Det finns en markering för Z-axelmotorn på huvudkortet som du kan använda för att bestämma var Z-axelkabeln ska anslutas på det nya huvudkortet.



• Koppla ur Y-axelkabeln och märk kontakten med "Y".
  Det finns en markering för Y-axelmotorn på huvudkortet som du kan använda för att bestämma var Y-axelkabeln ska anslutas på det nya huvudkortet.

Steg 5

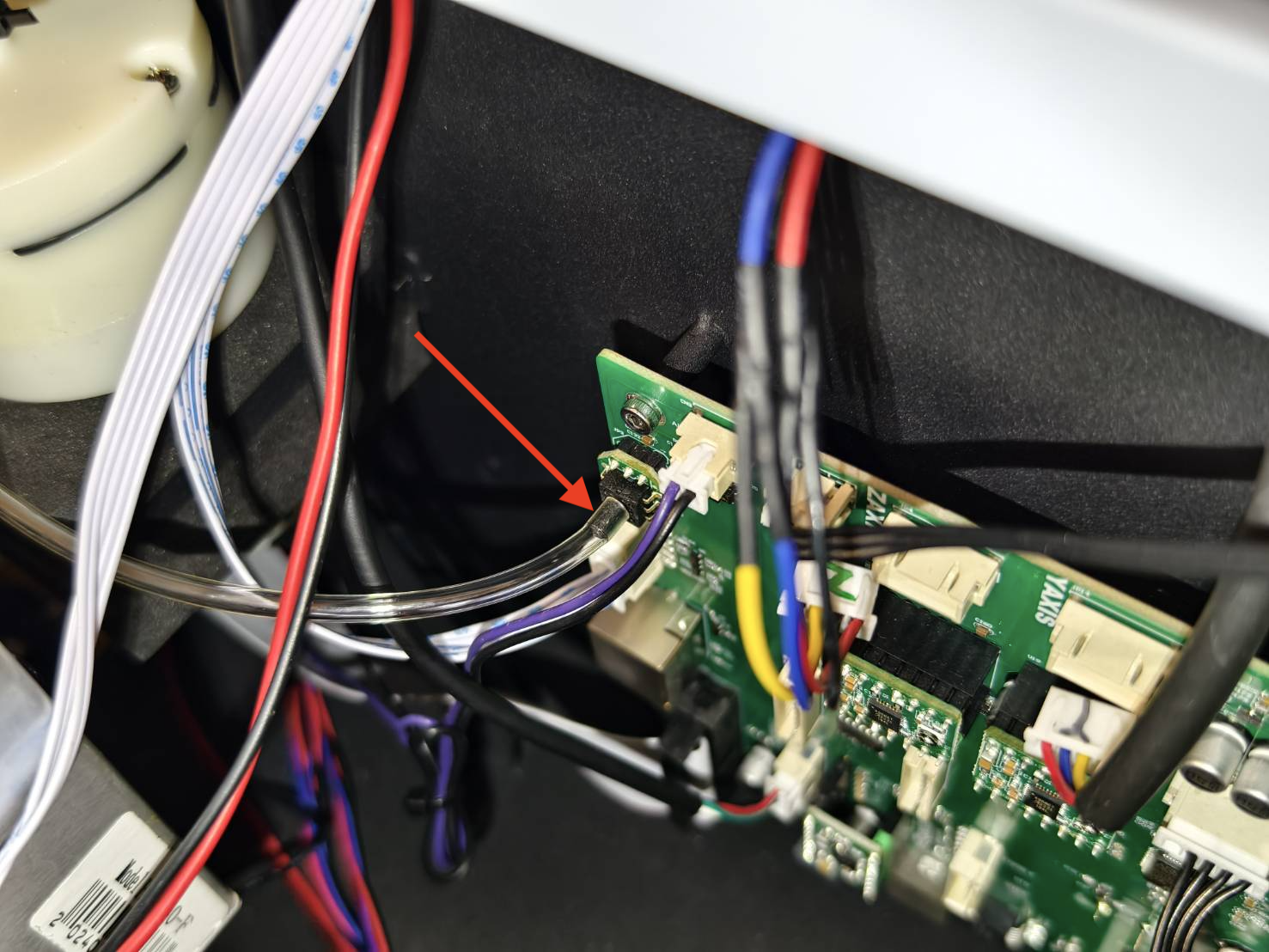

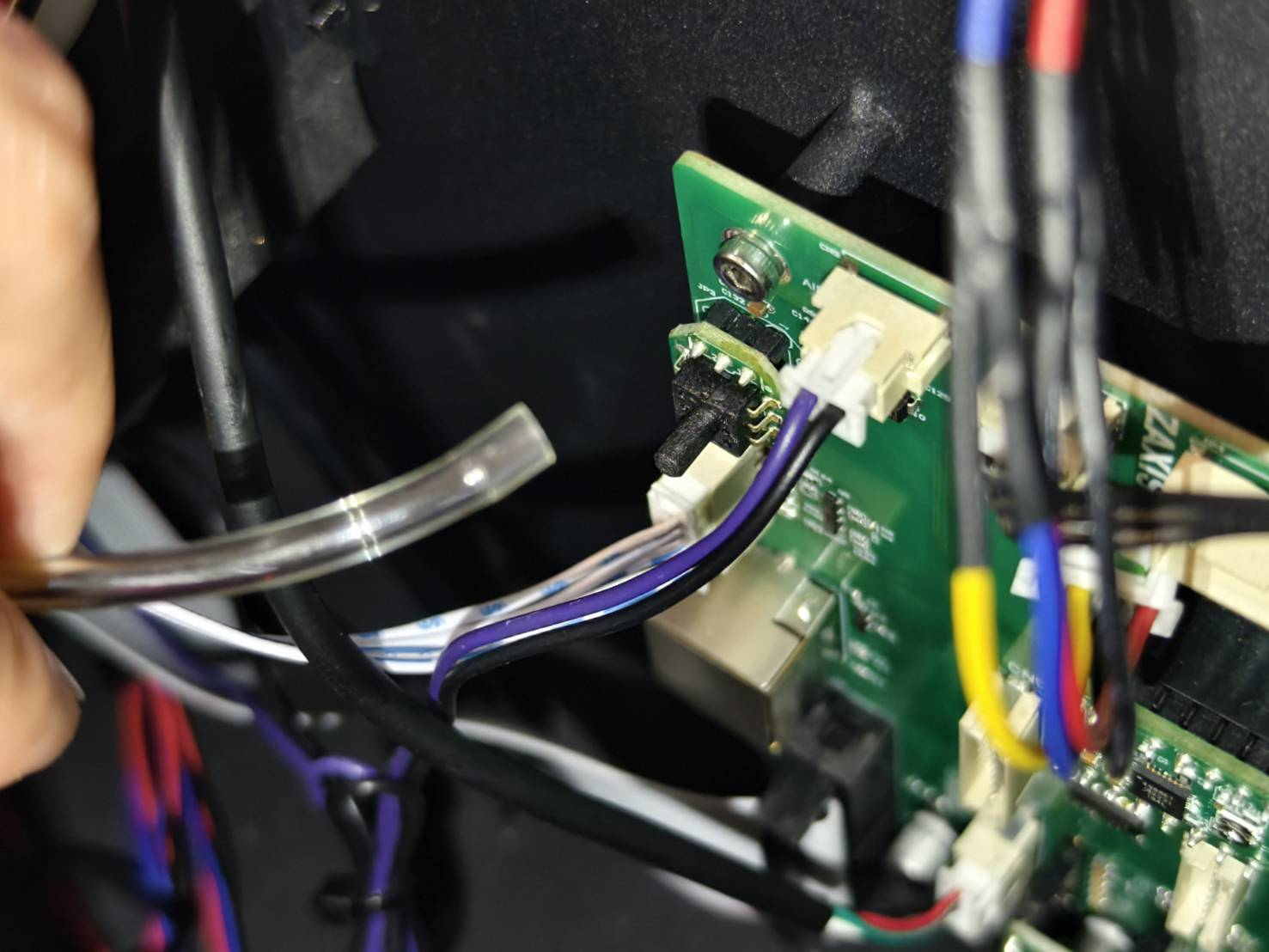

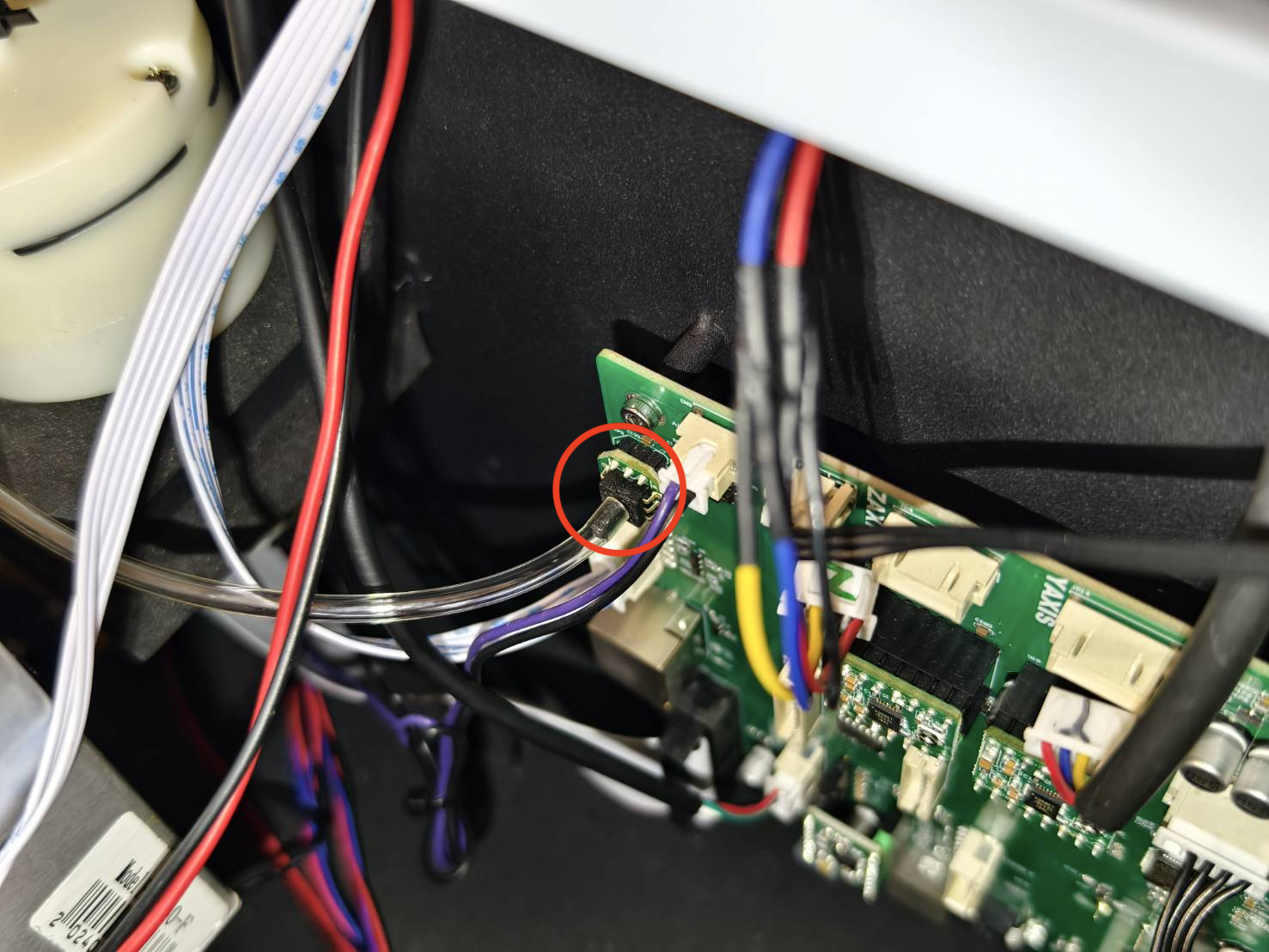

Koppla ur luftslangen i det övre vänstra hörnet av huvudkortet.

Steg 6

Koppla ur övriga kablar på huvudkortet.

Steg 7

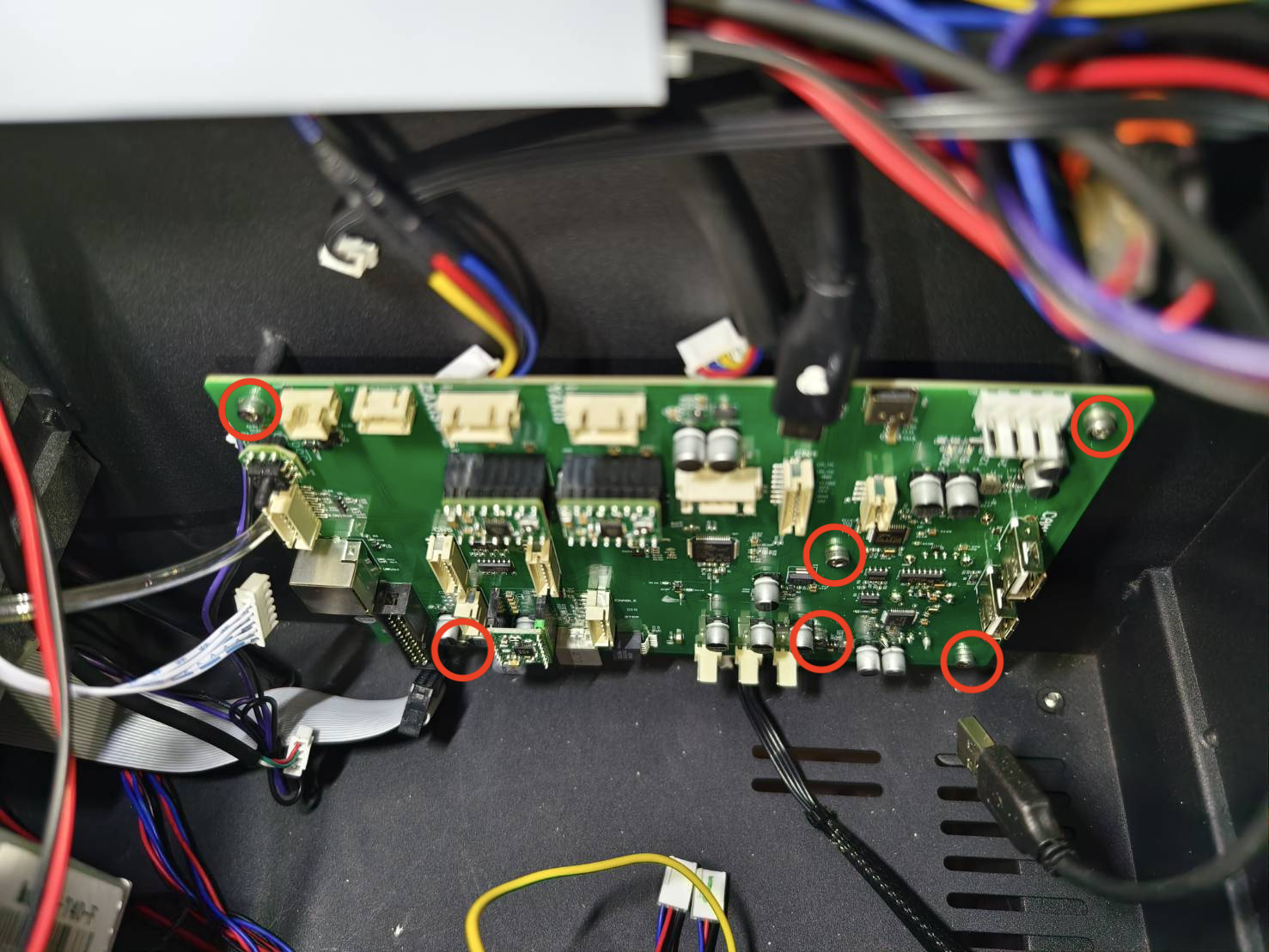

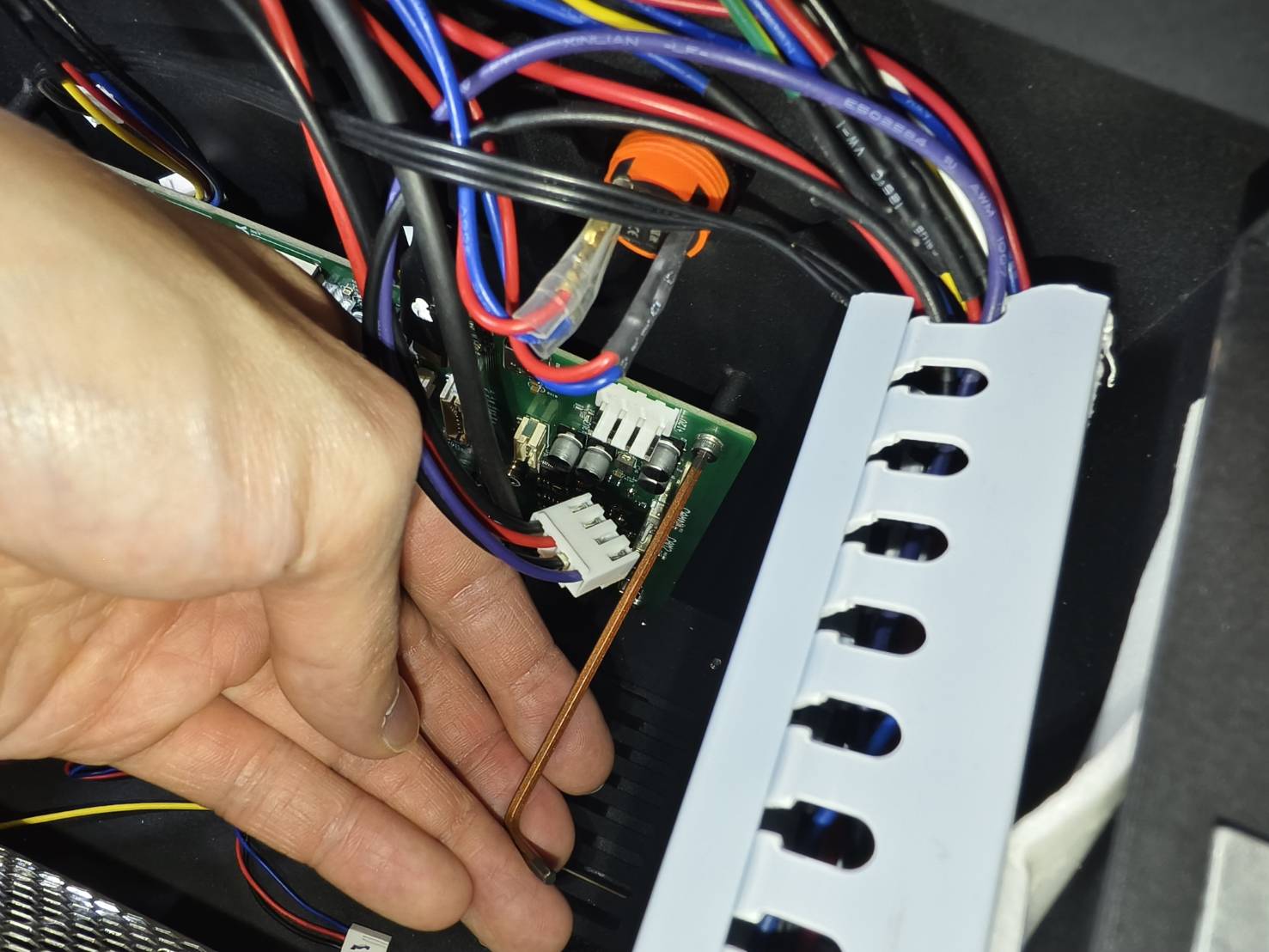

Lossa skruvarna som håller fast huvudkortet. (2,5 mm insexskruv x 6 st)

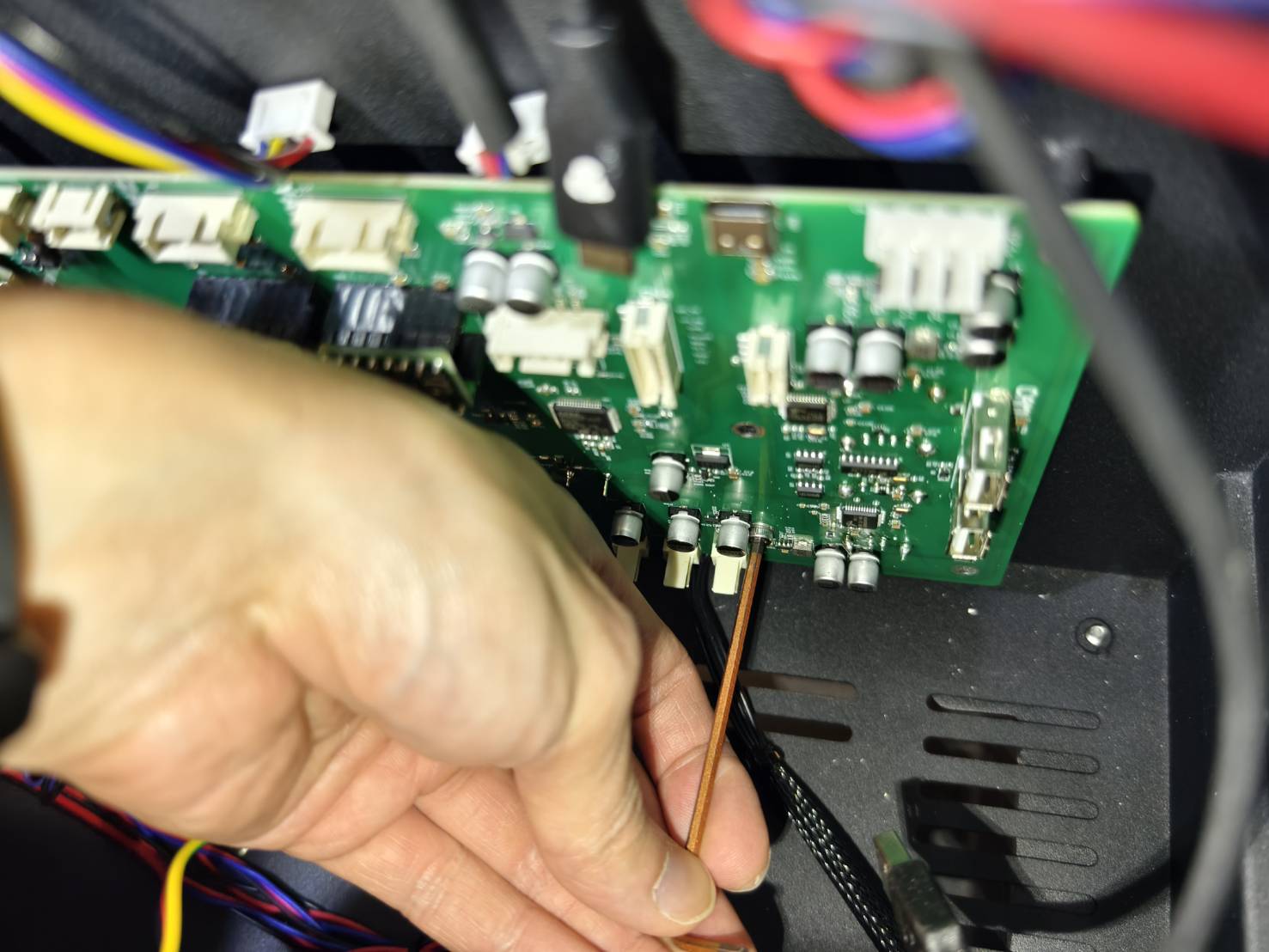

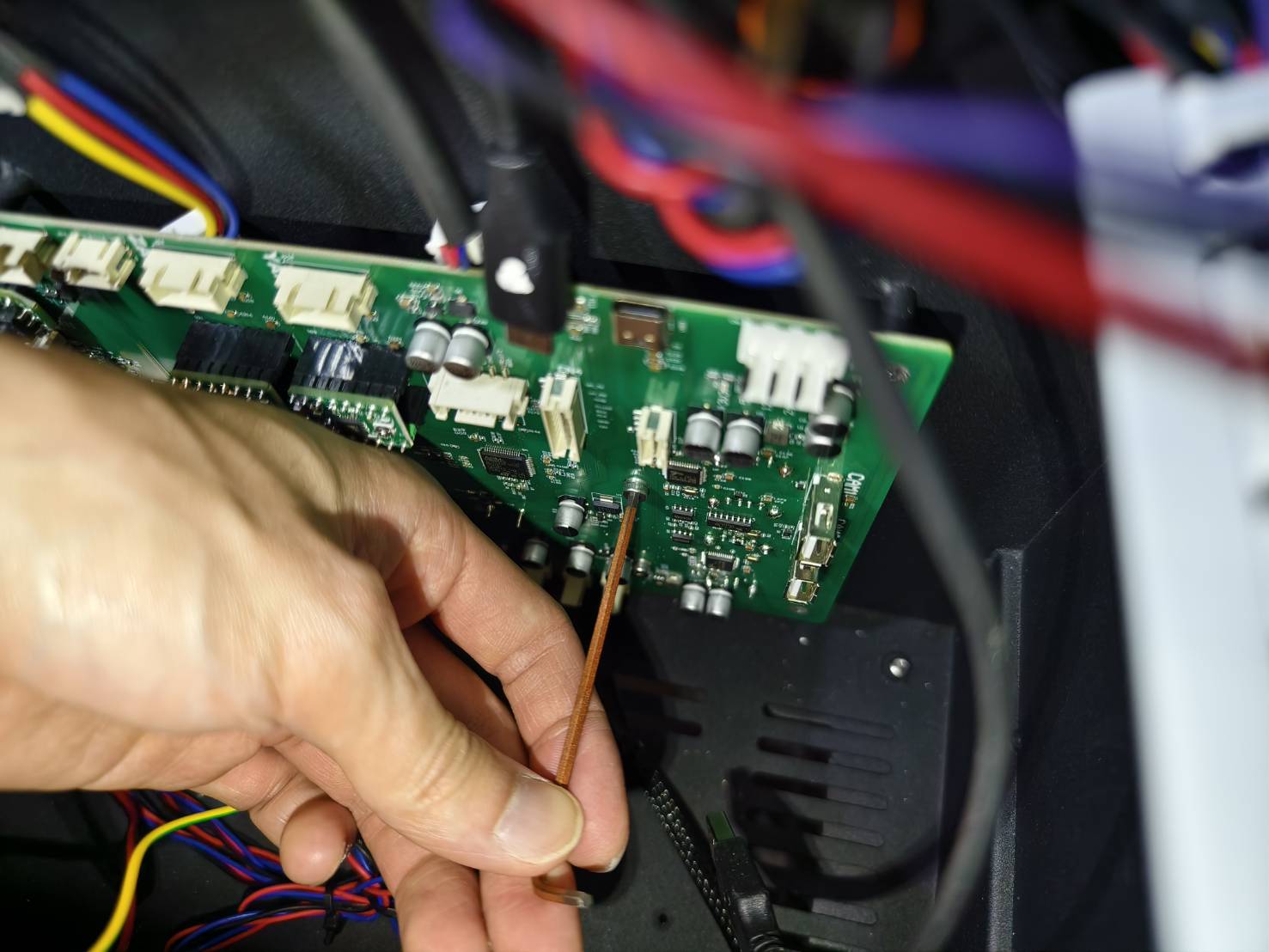

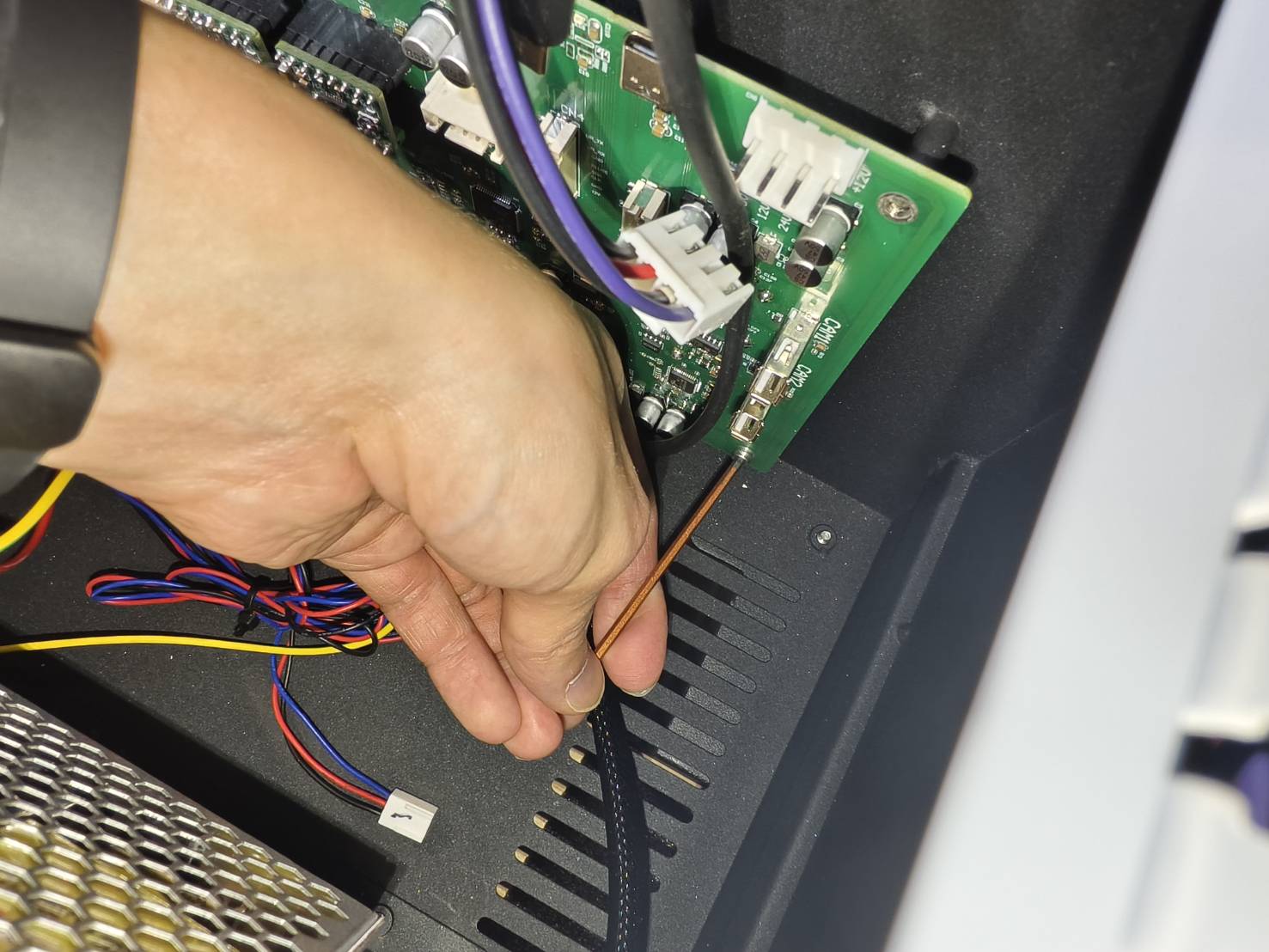

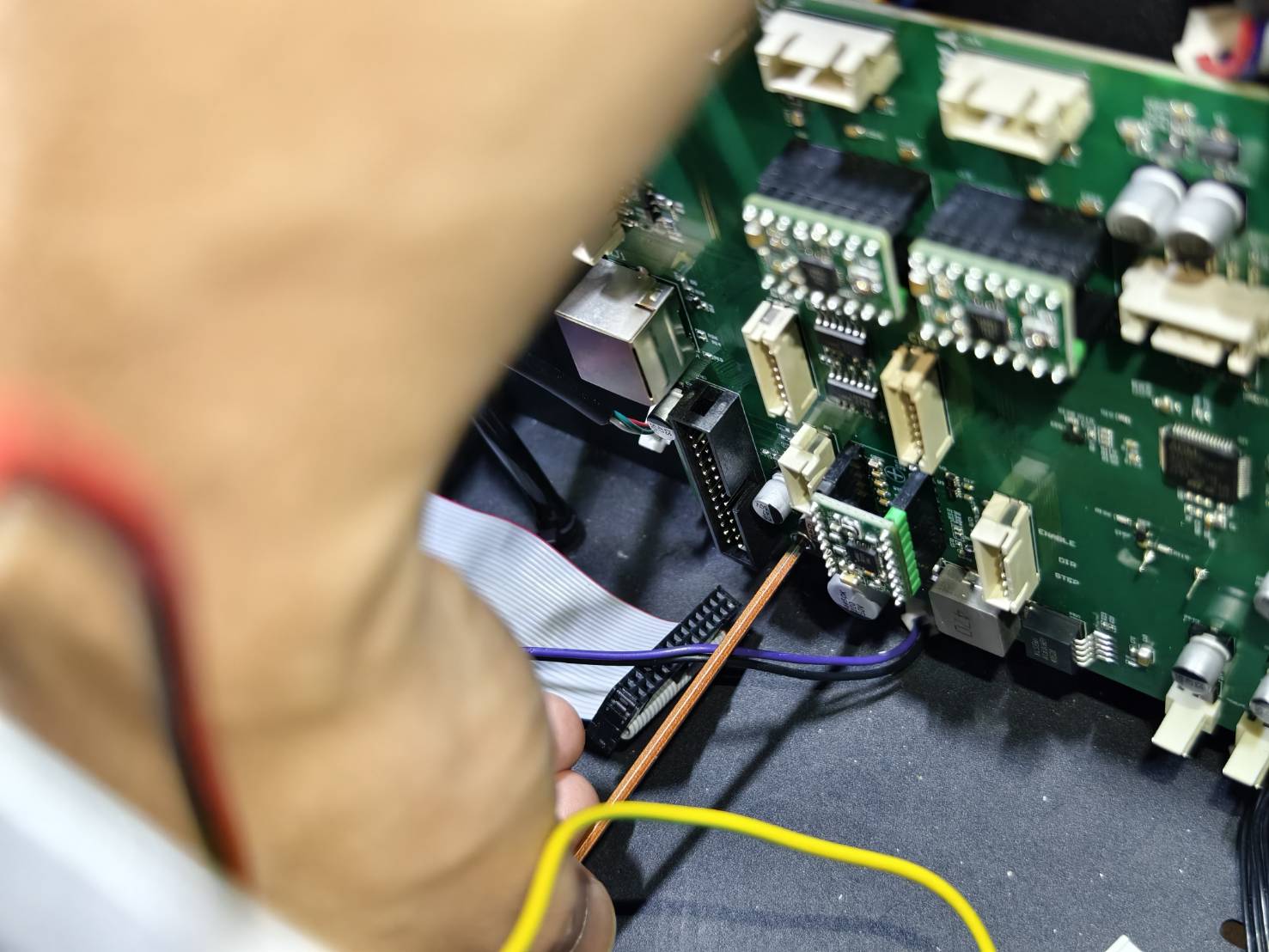

Huvudkortet kan sedan avlägsnas helt från maskinen.

• Övre vänster



• Nedre vänster



• Övre höger



• Nedre höger

• Övre mitten


• Nedre mitten

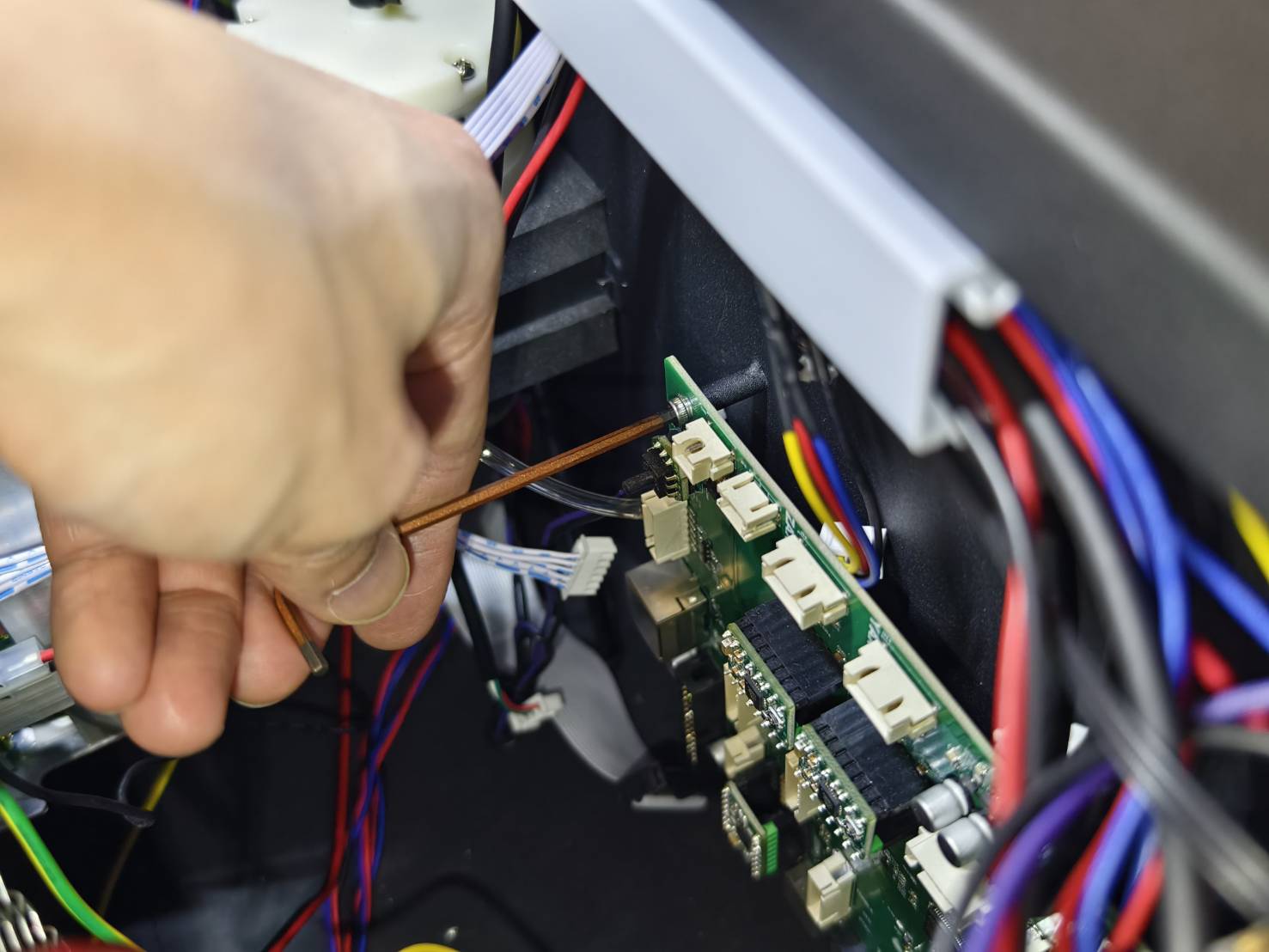

• Huvudkortet kan sedan tas bort från maskinen.


Steg 8

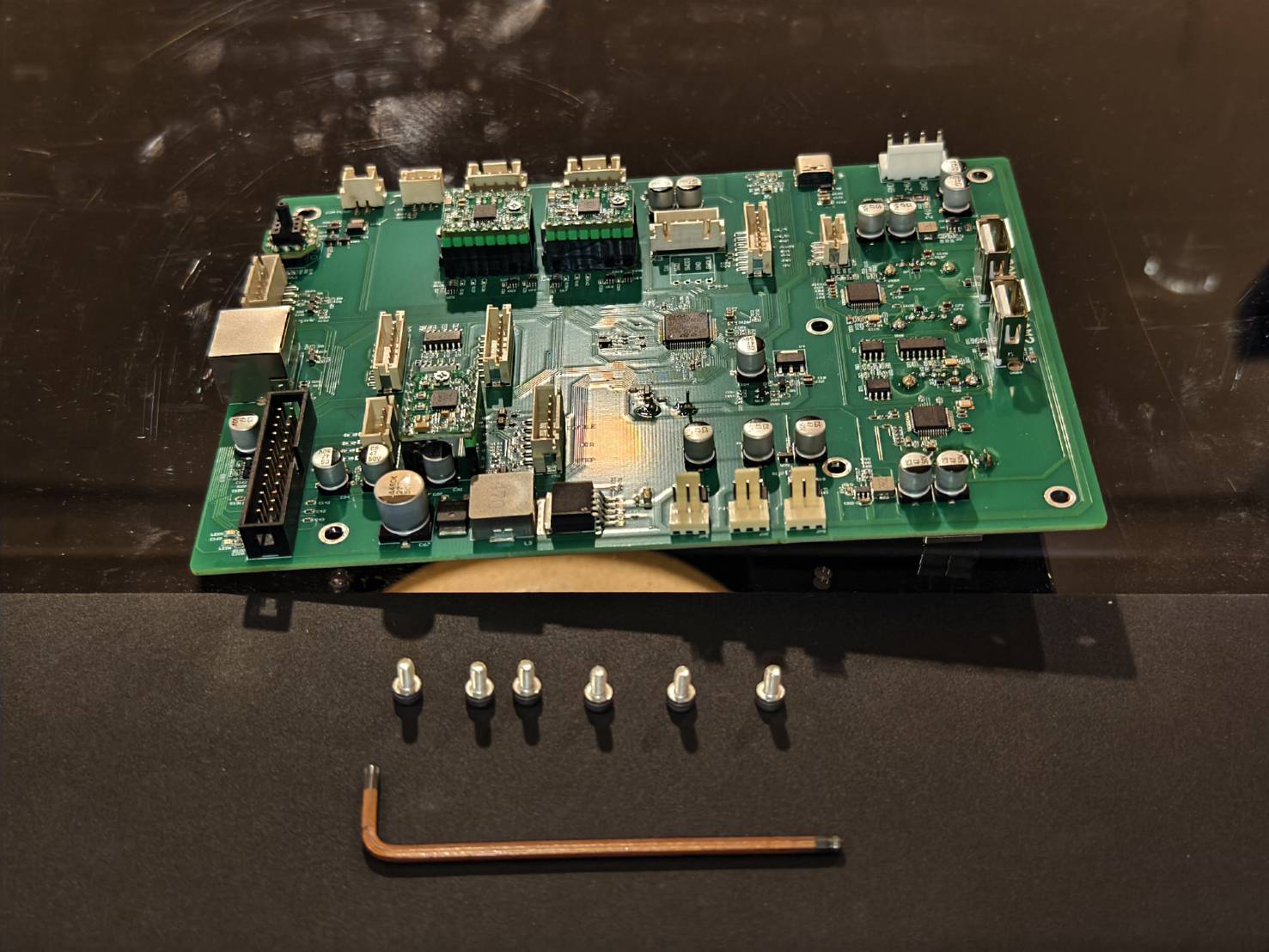

Installera det nya huvudkortet genom att skruva i de 2,5 mm insexskruvarna.
Se till att uttagen för Z-axelns och Y-axelns motorer är placerade överst vid installationen.

Steg 9

Återanslut motorkablarna för Z-axeln och Y-axeln.

• Det finns en markering för Z-axelmotorn på huvudkortet som du kan använda för att bestämma var Z-axelkabeln ska anslutas på det nya huvudkortet.



• Det finns en markering för Y-axelmotorn på huvudkortet som du kan använda för att bestämma var Y-axelkabeln ska anslutas på det nya huvudkortet.

Steg 10

Återanslut alla övriga kablar.
(Om du glömmer var en kabel ska anslutas, se kopplingsschemat för den senaste konfigurationen. Använd inte bilderna nedan, eftersom huvudkortets version kan variera.)

Steg 11

Säkerställ att luftslangen är ordentligt och säkert ansluten.

Steg 12

Stäng sidopanelen och dra åt skruven.
