Beambox II - Byte av luftpump

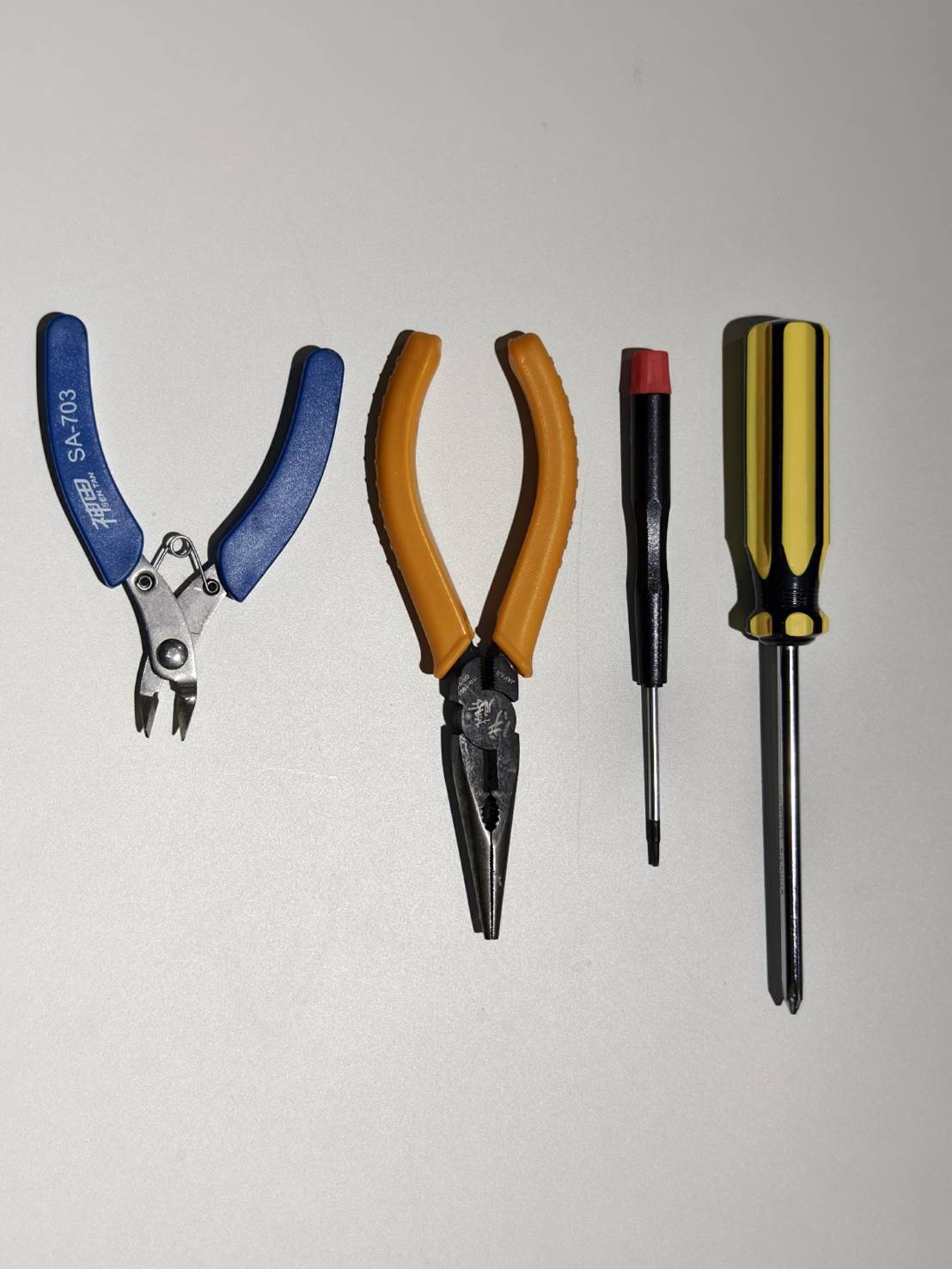

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

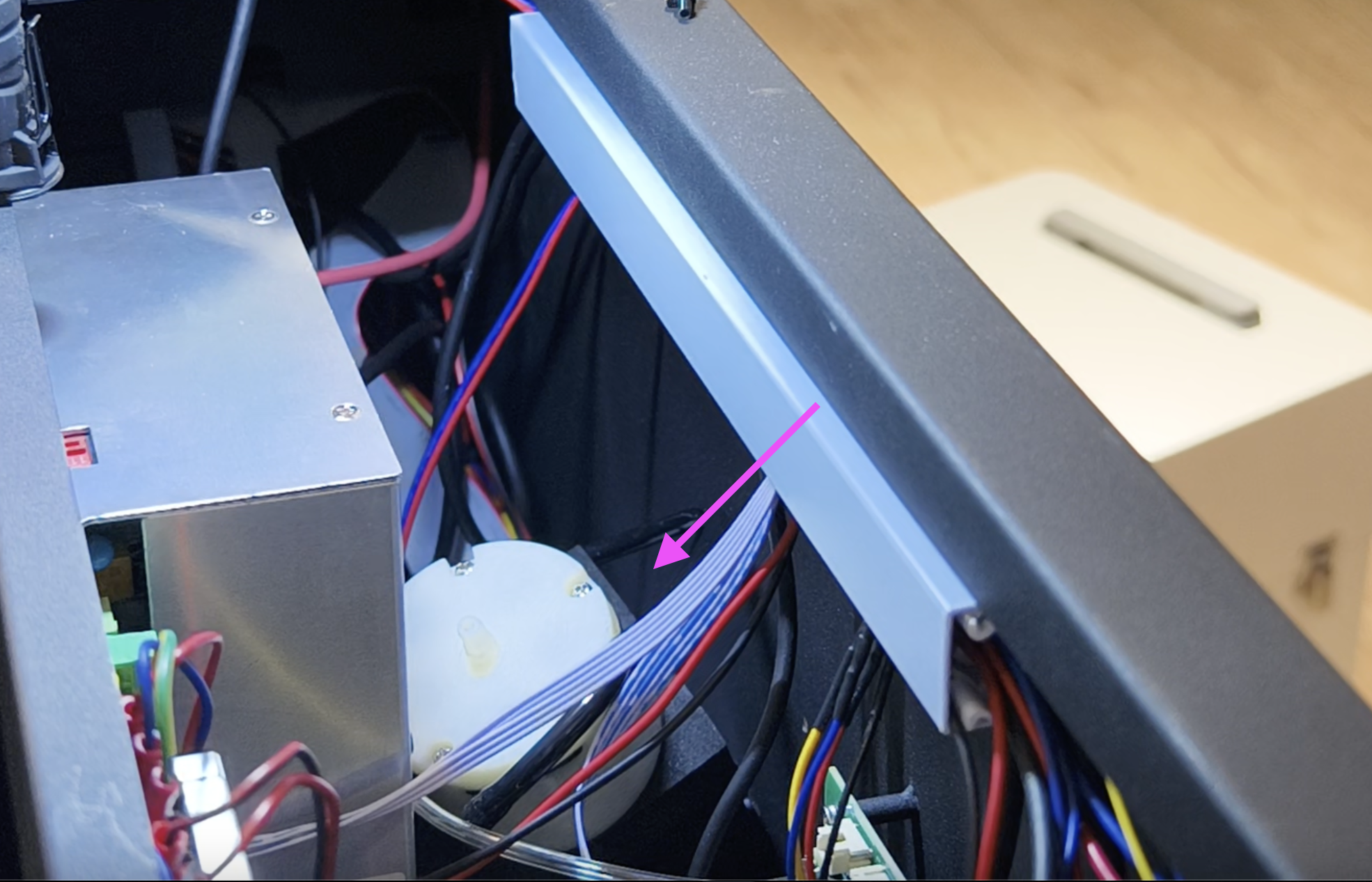

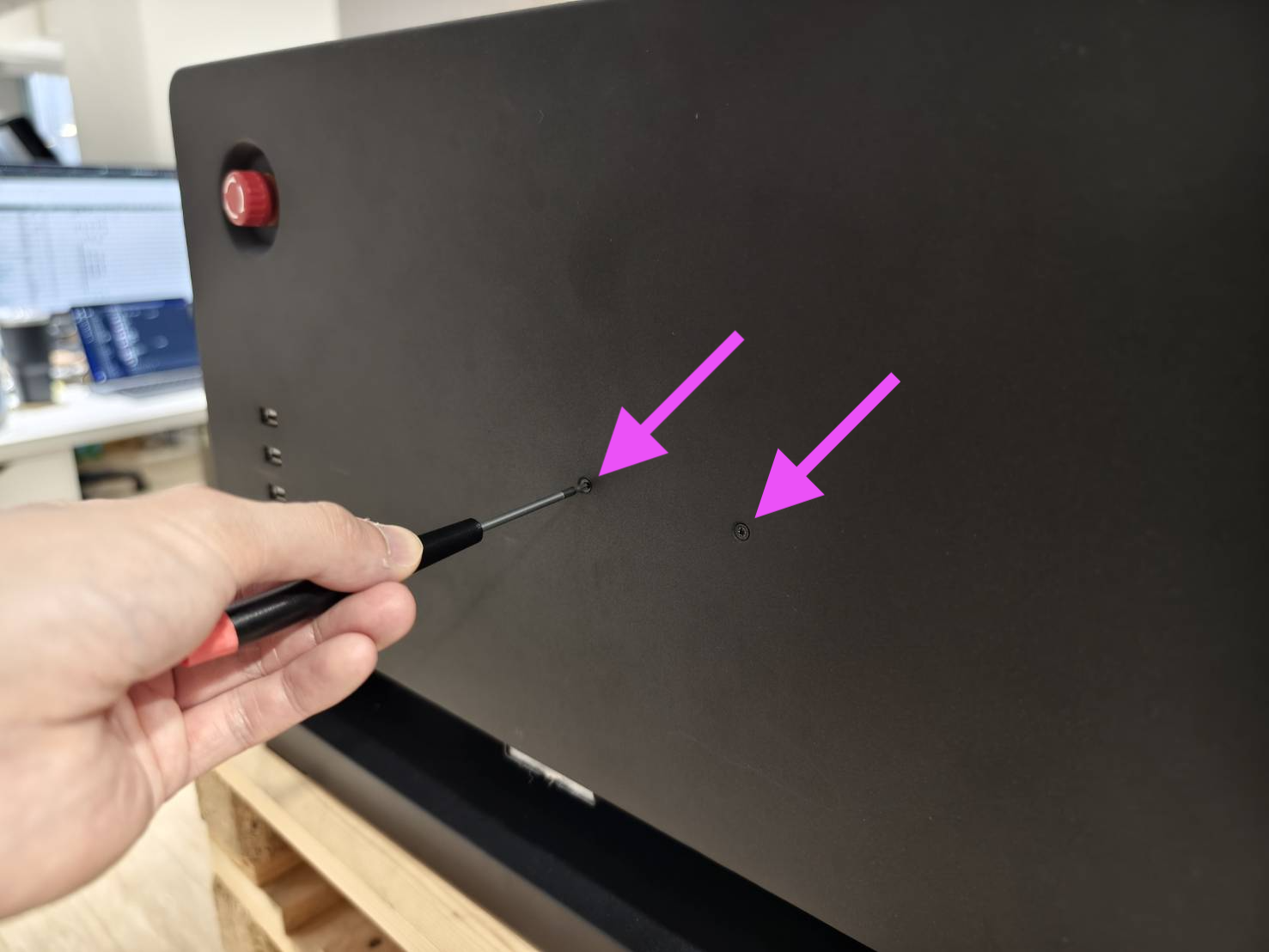

Öppna sidopanelen för att se maskinens insida.

• Använd en stjärnskruvmejsel för att öppna panelen.



Steg 3

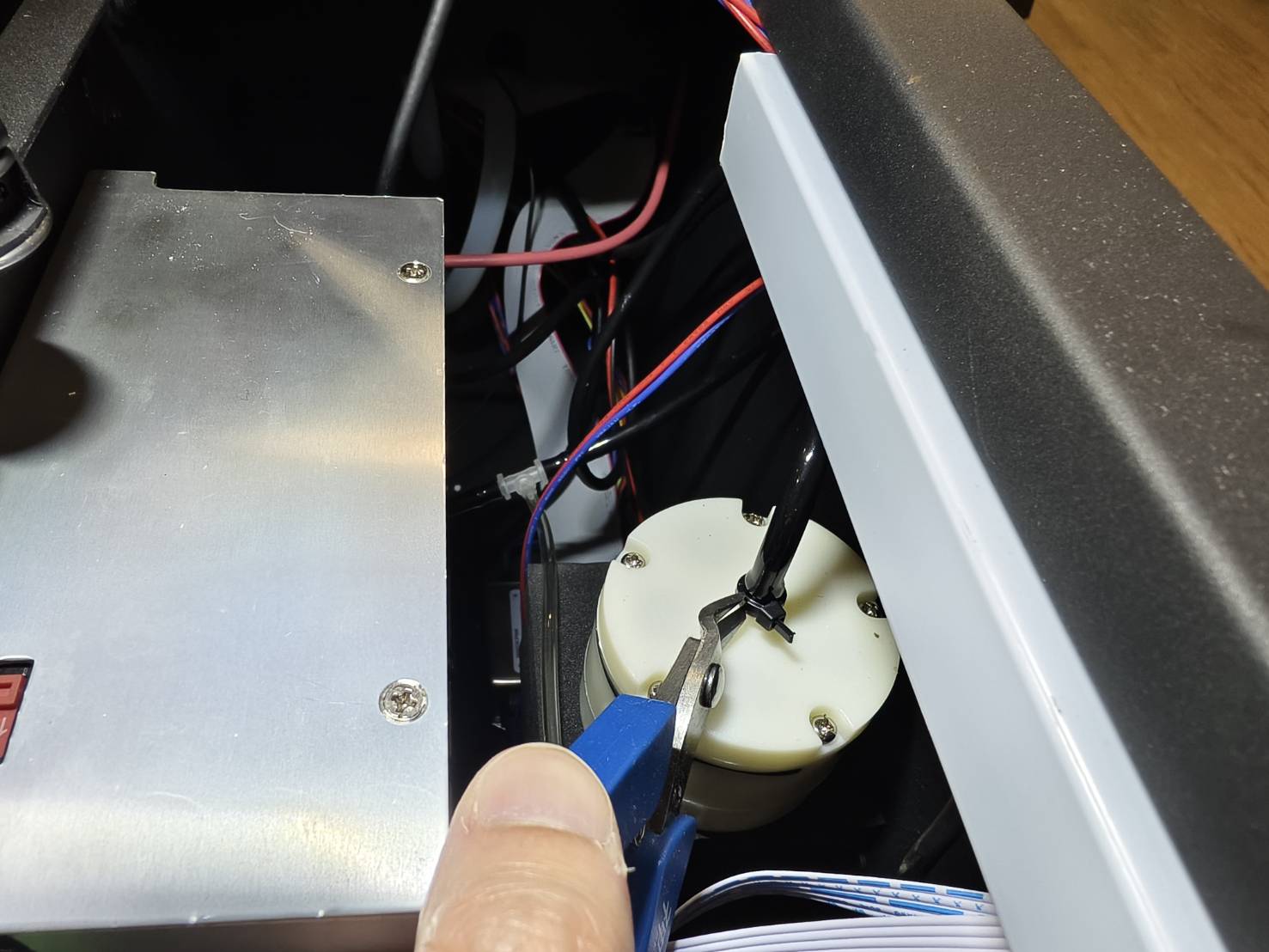

Klipp av eventuella buntband runt luftpumpen.

Steg 4

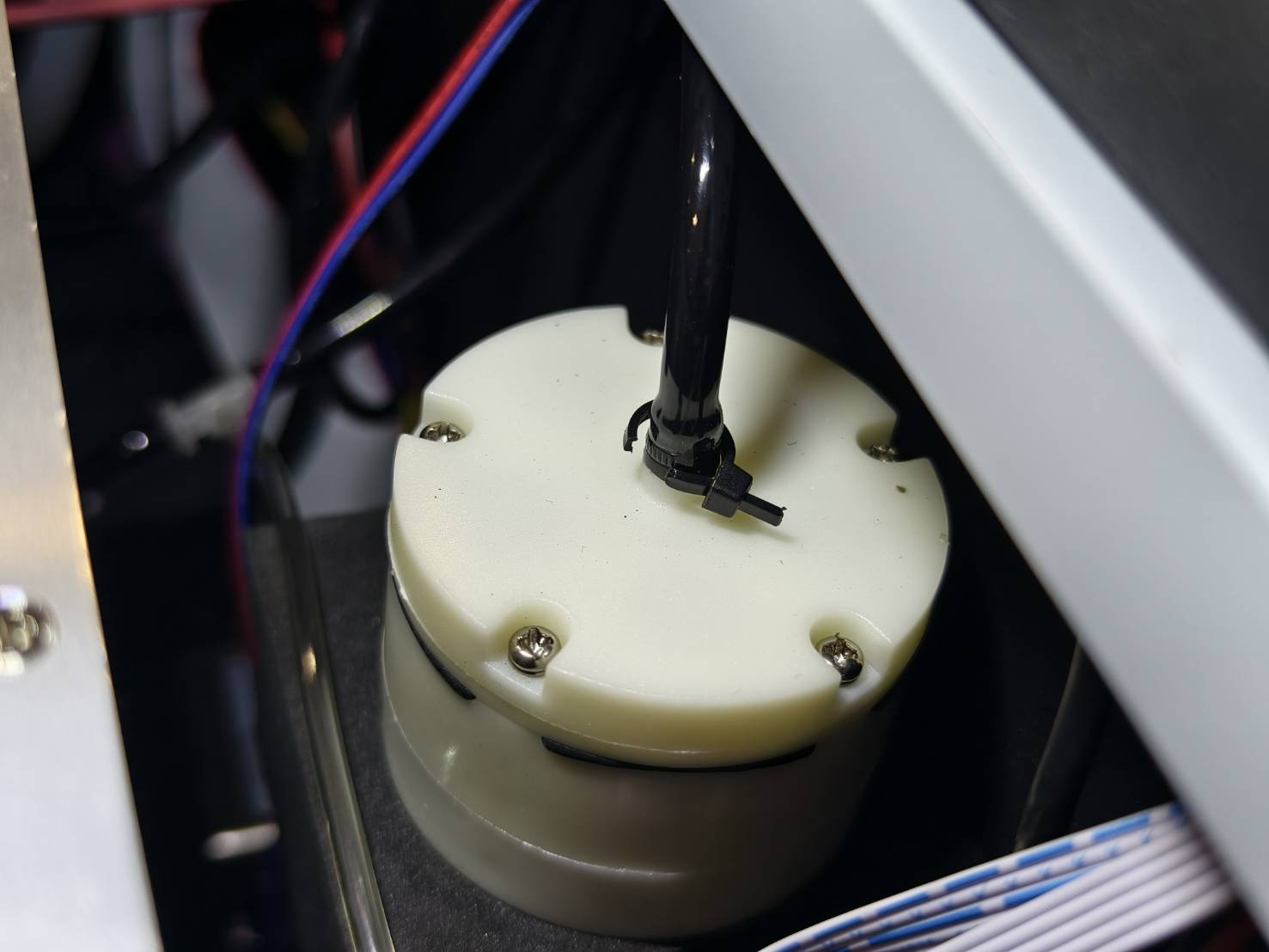

Använd en tång för att koppla loss luftslangen från luftpumpen.

Steg 5

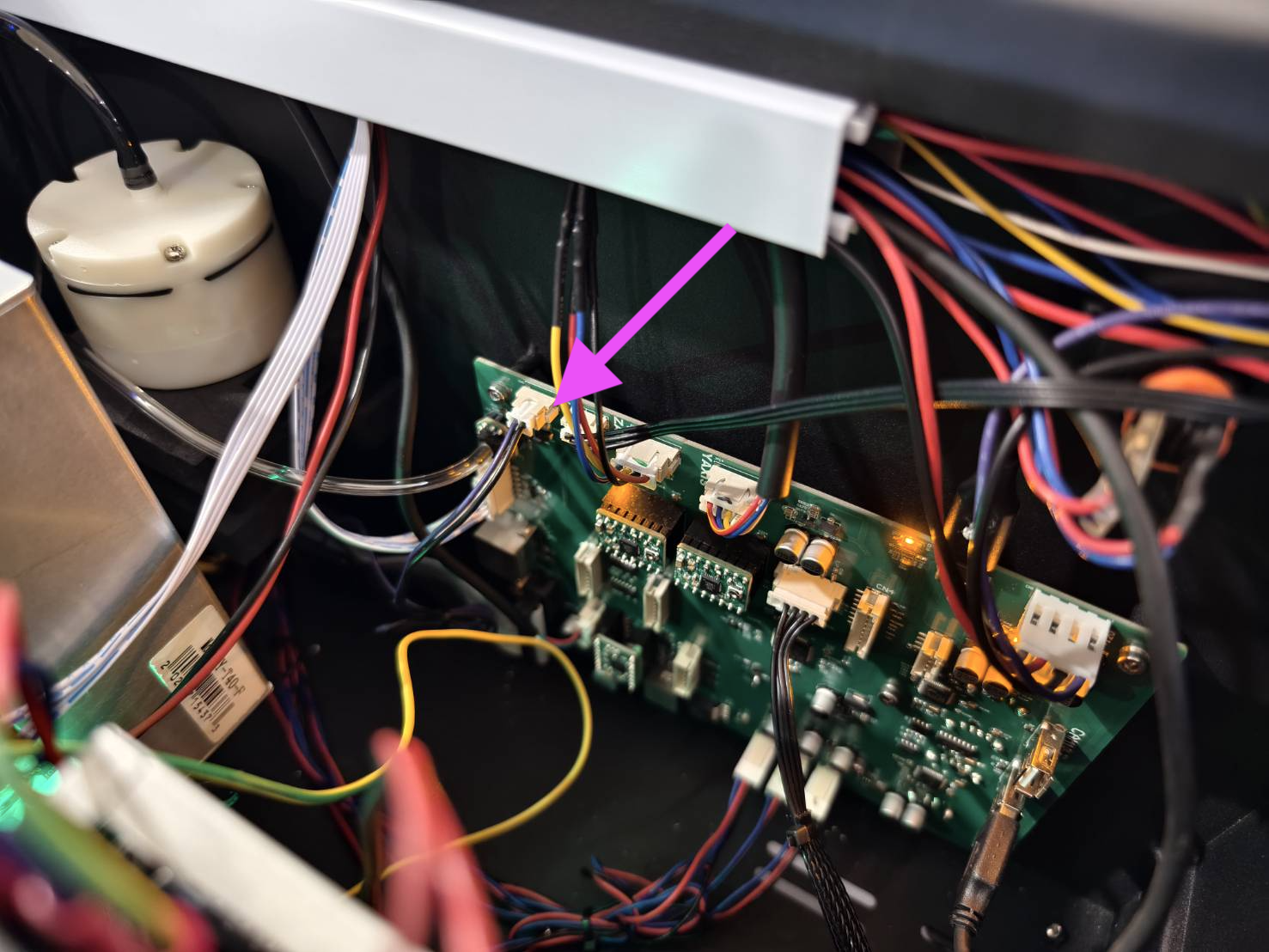

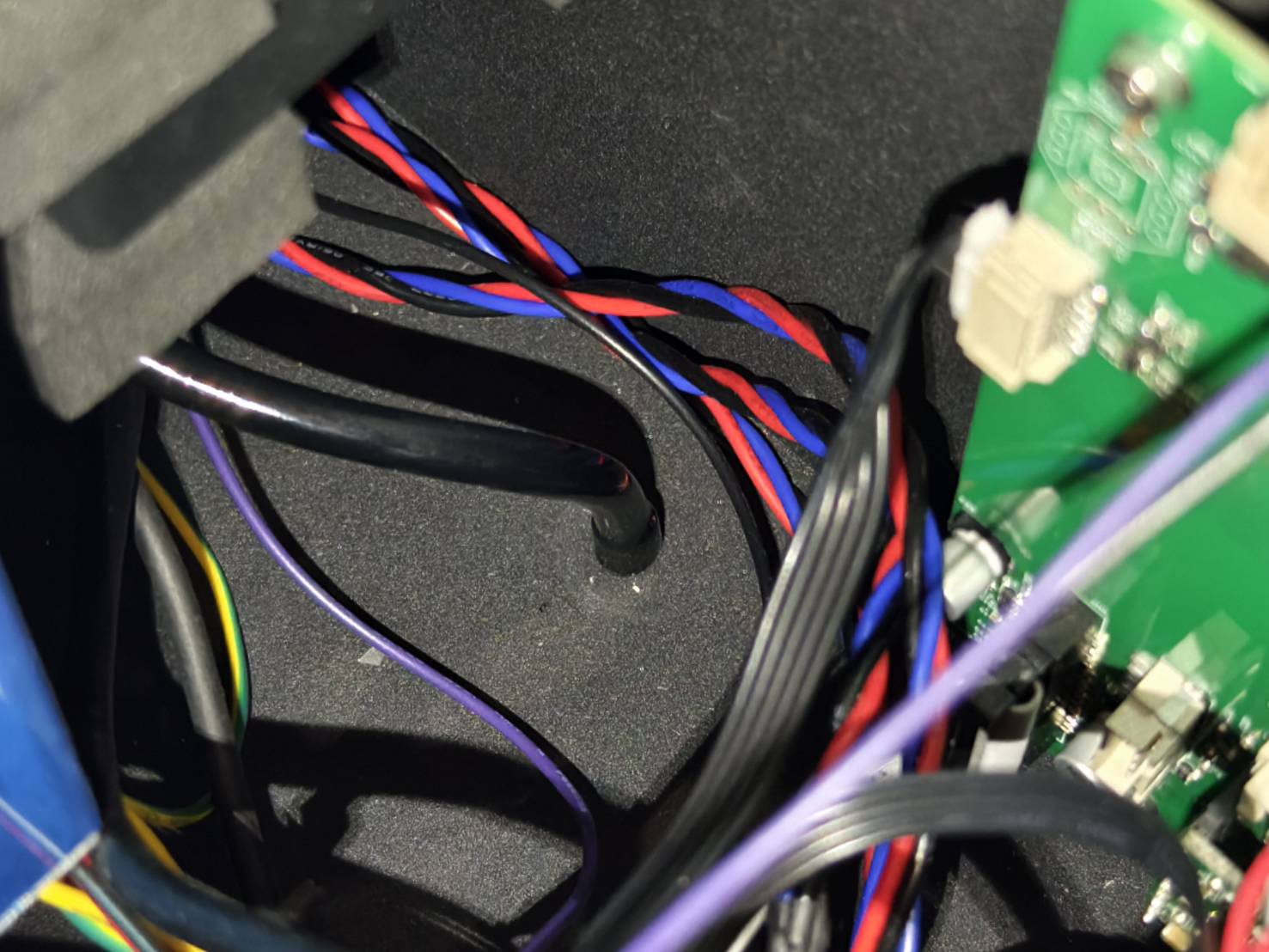

Koppla ur luftpumpens kabel från moderkortet.
(Om ditt moderkort skiljer sig från bilderna nedan, vänligen kontrollera kopplingsschemat för att hitta rätt kabelposition.)

Steg 6

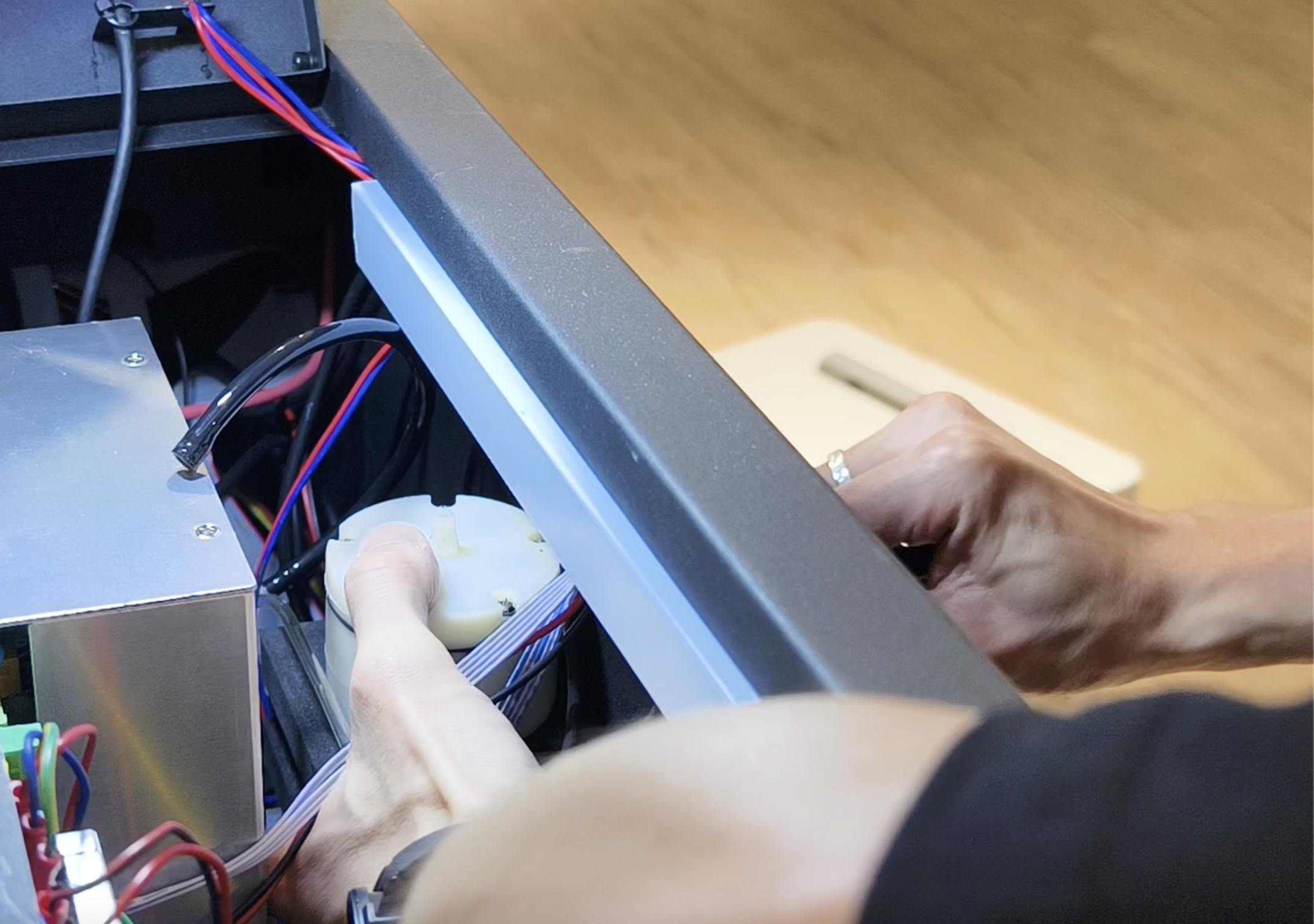

• Lossa dessa sexkantsskruvar. Håll i luftpumpen medan du skruvar loss.



• Luftpumpen med fäste kan sedan demonteras från plåten, men den kan inte tas bort helt eftersom det finns ytterligare en luftslang som måste kopplas bort längst ner.
  Lägg luftpumpen åt sidan för tillfället.


Steg 7

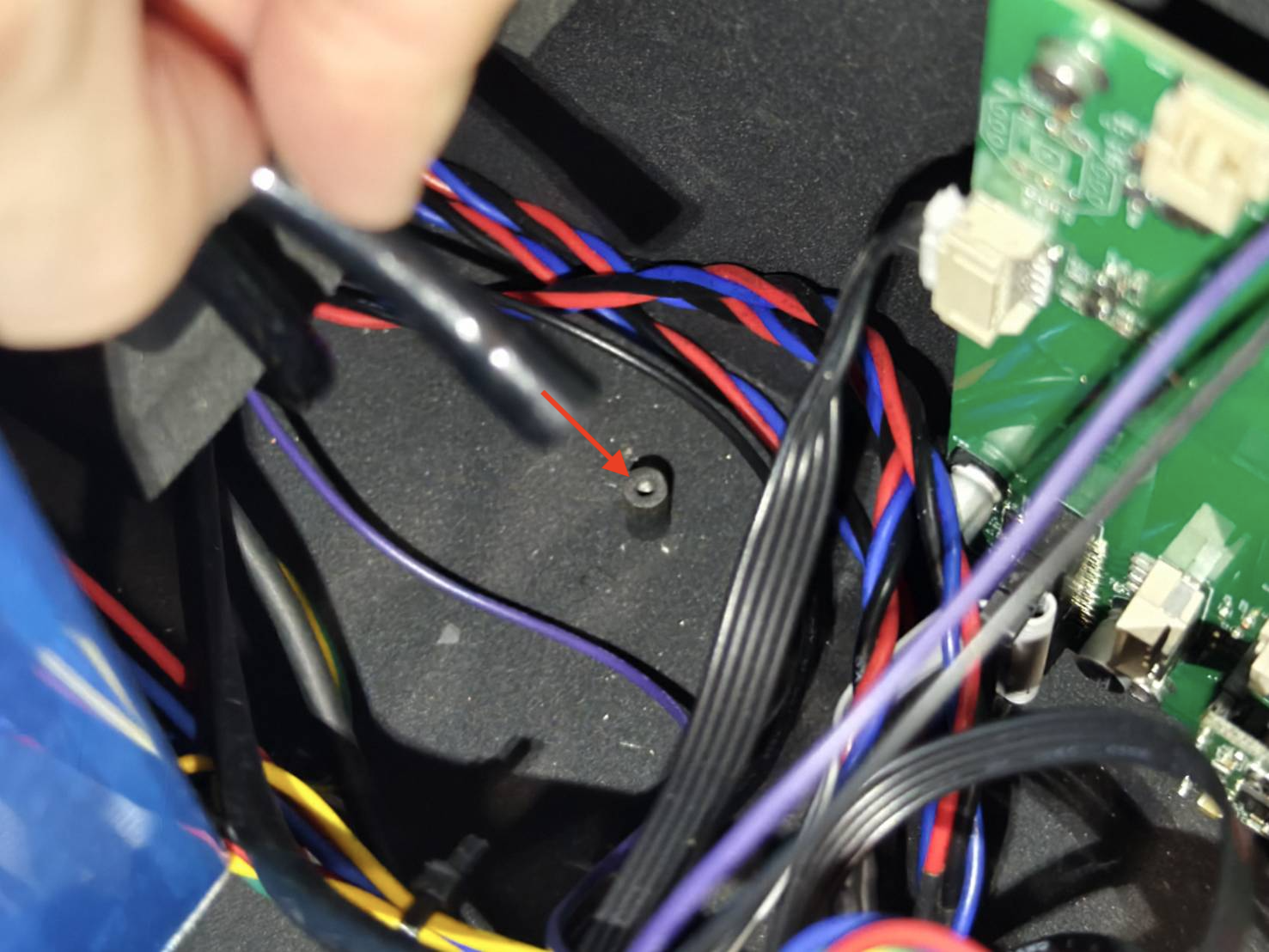

• Det finns en anslutning längst ner för luftslangen.
  Använd en tång för att koppla loss den.

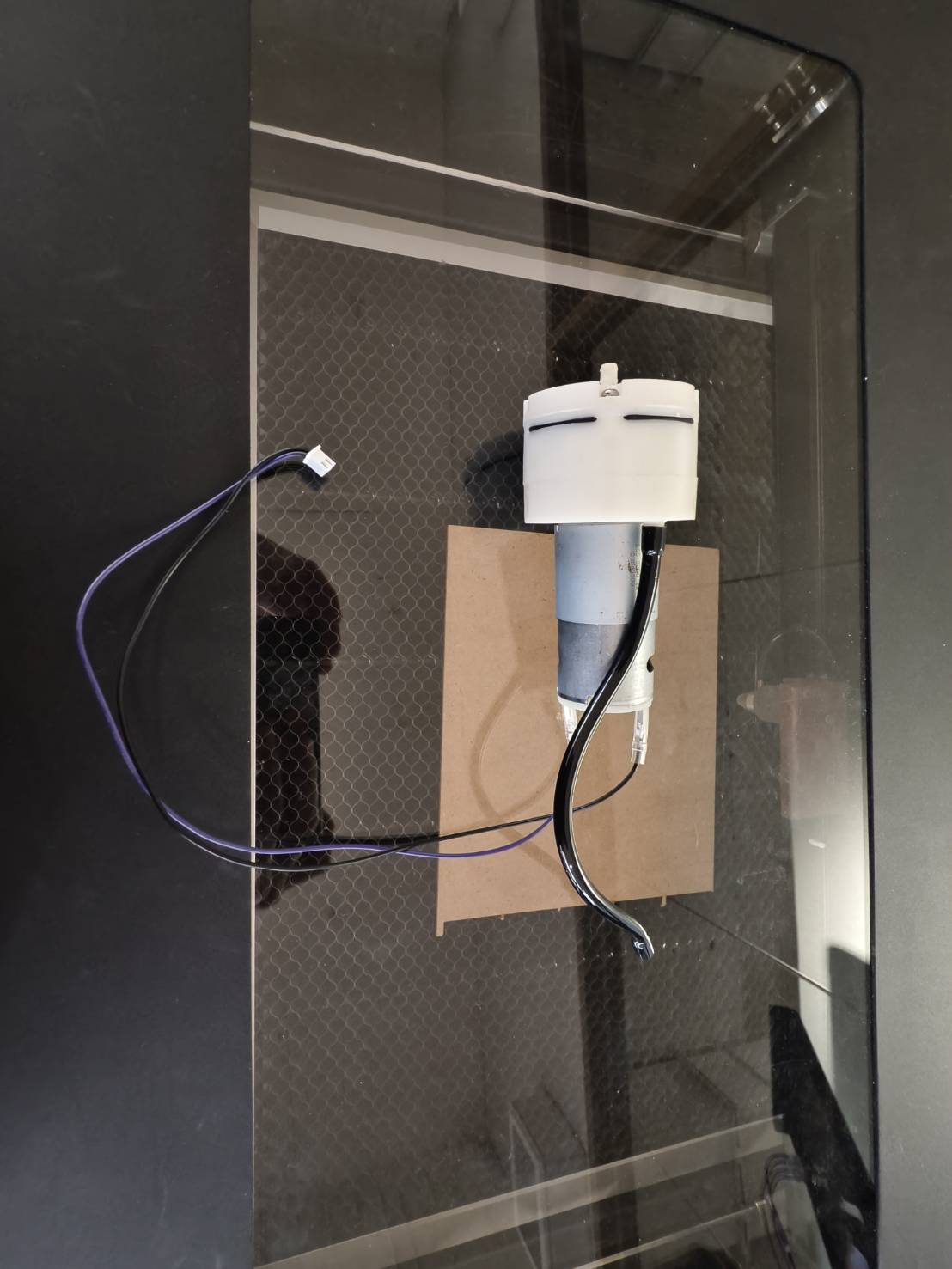

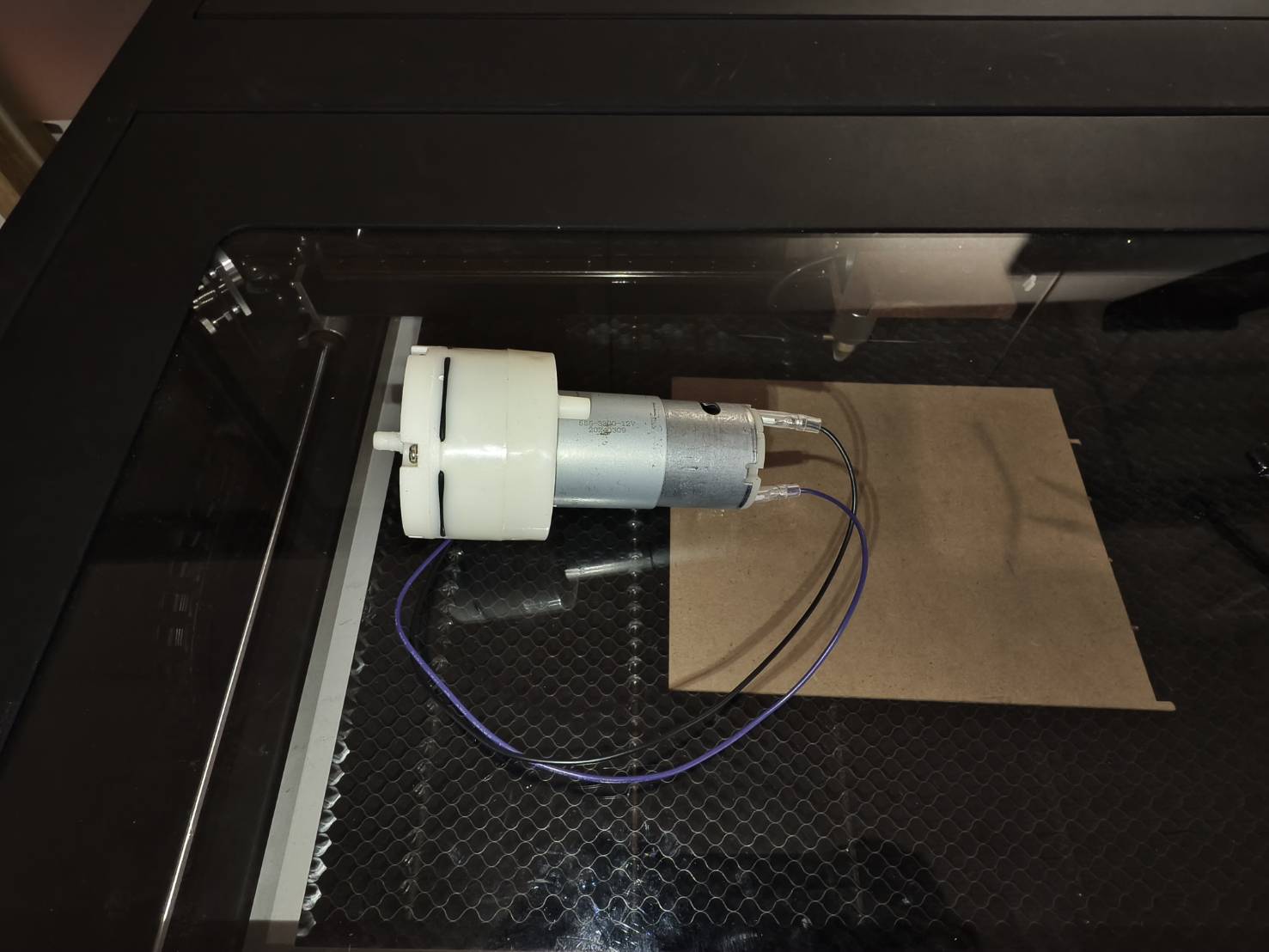

• Luftpumpen kan sedan avlägsnas helt från maskinen.


Steg 8

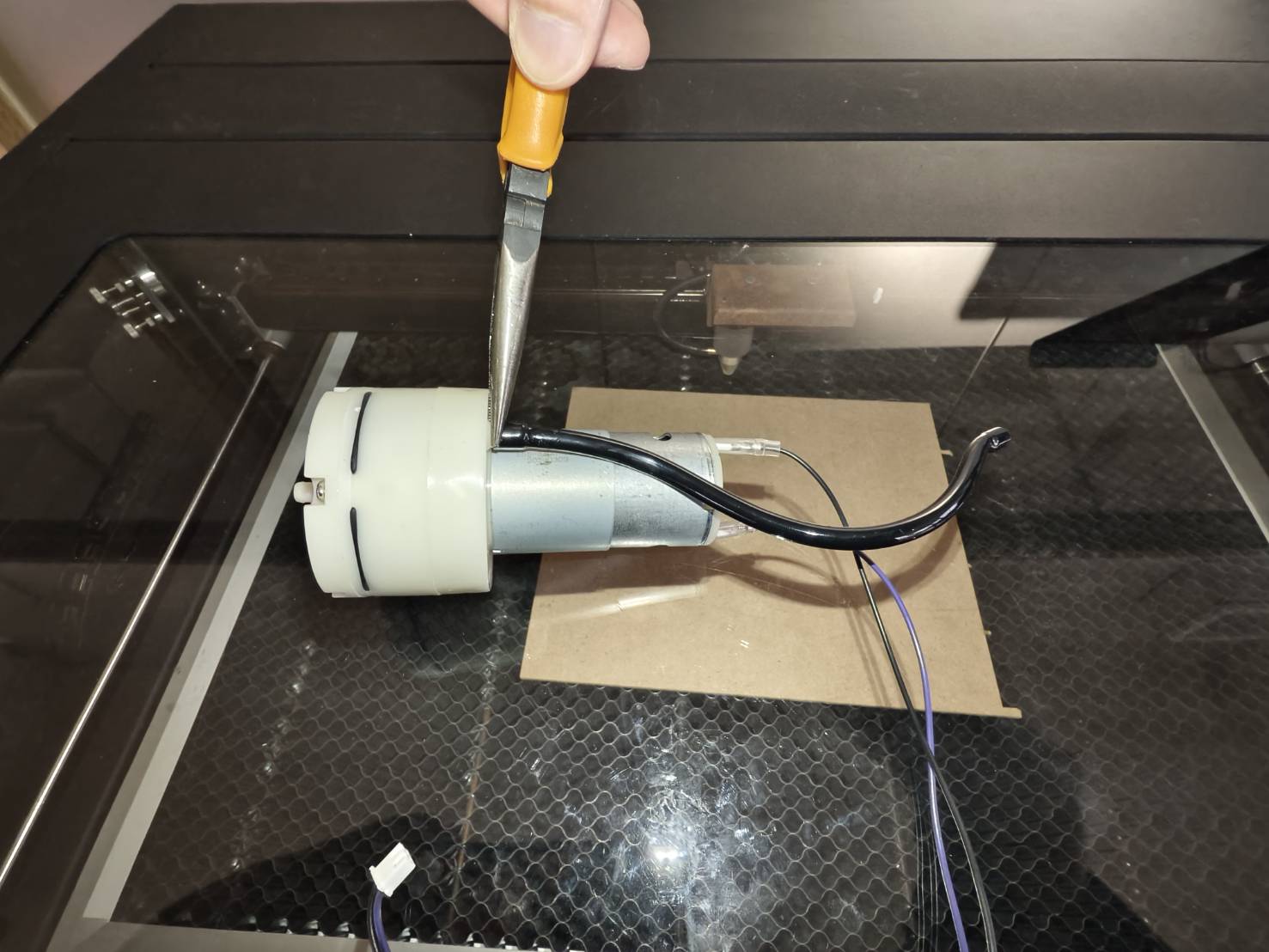

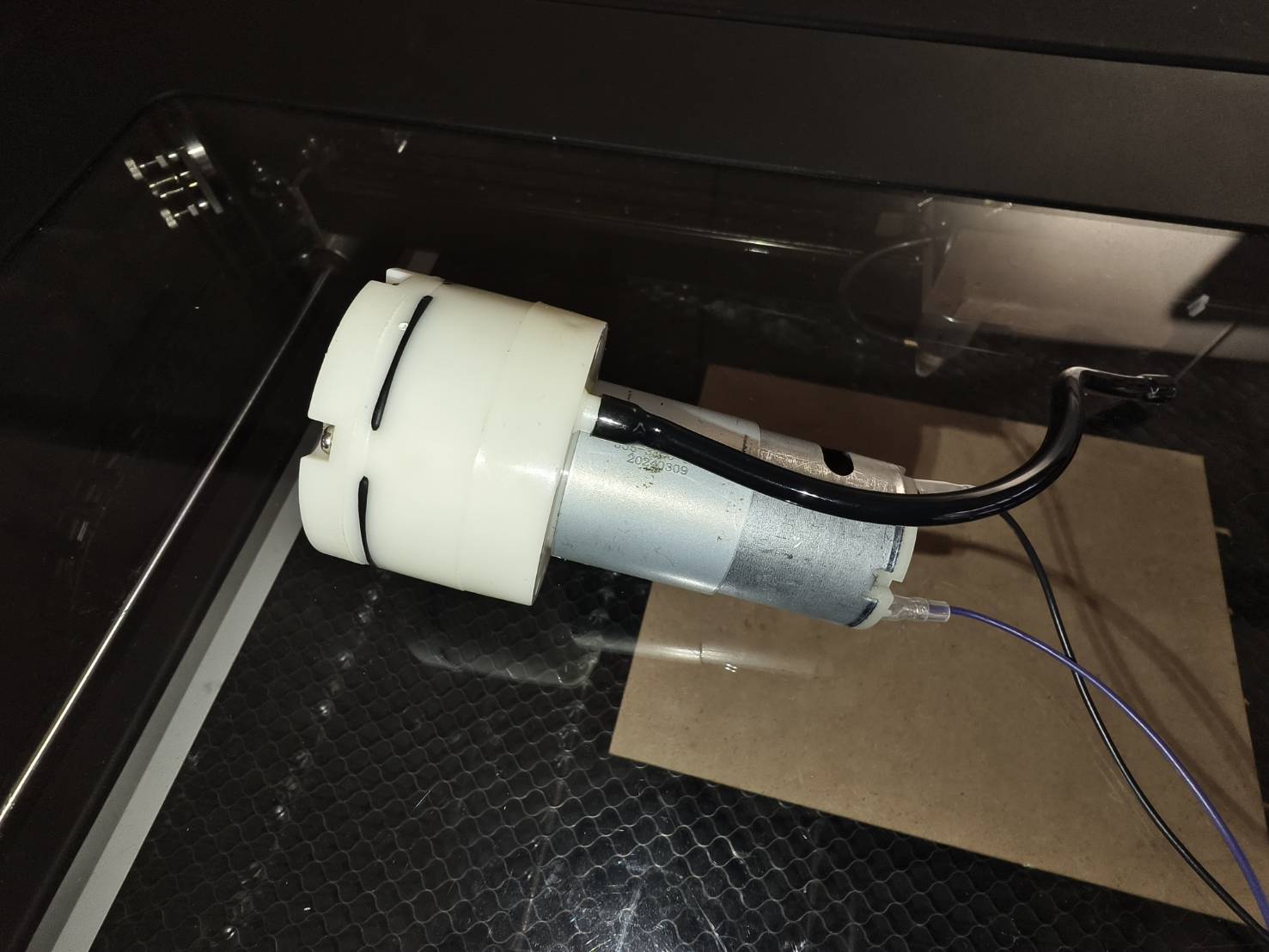

Ta bort luftslangen från luftpumpen.

Steg 9

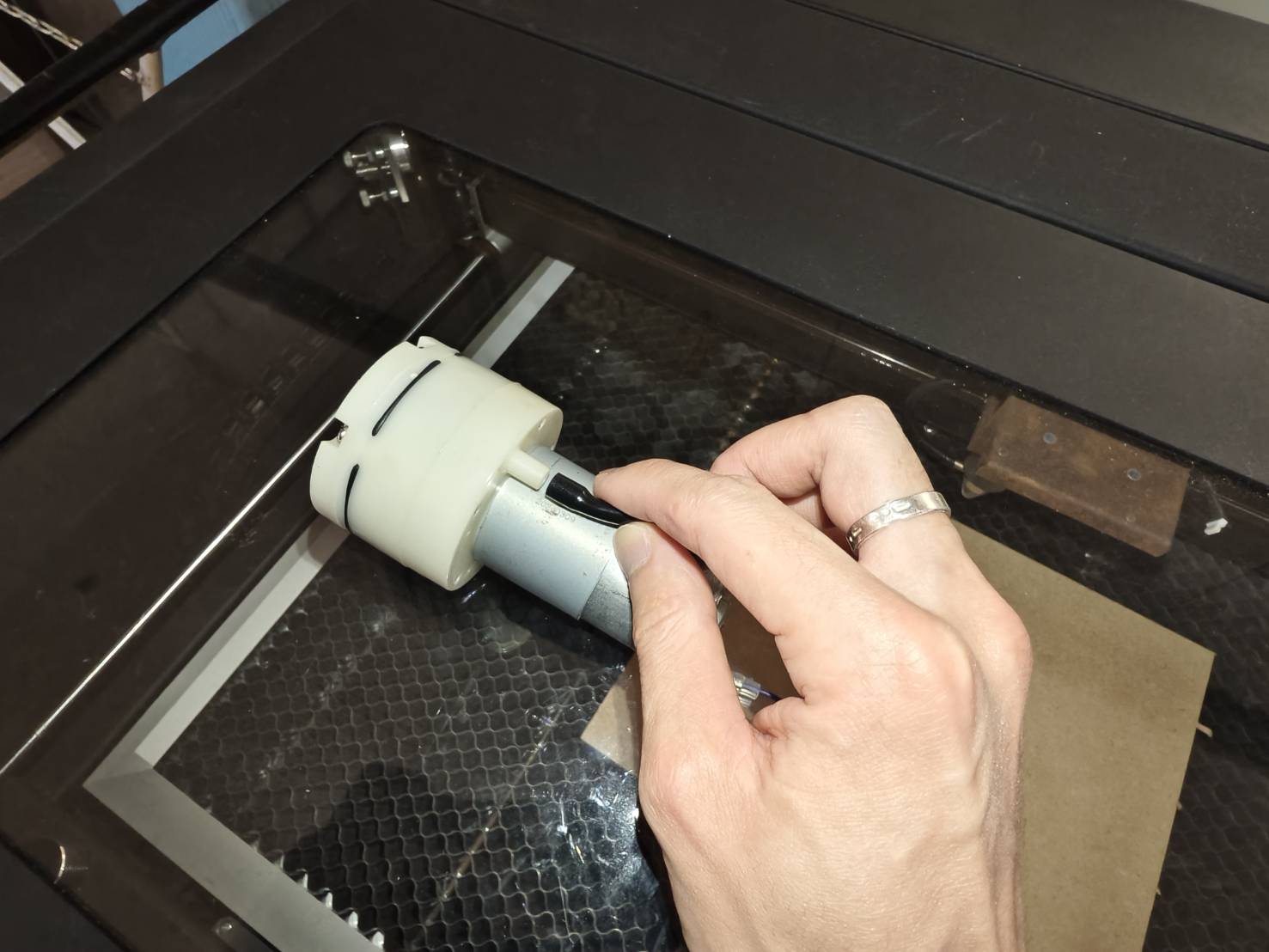

Anslut luftslangen till den nya luftpumpen.

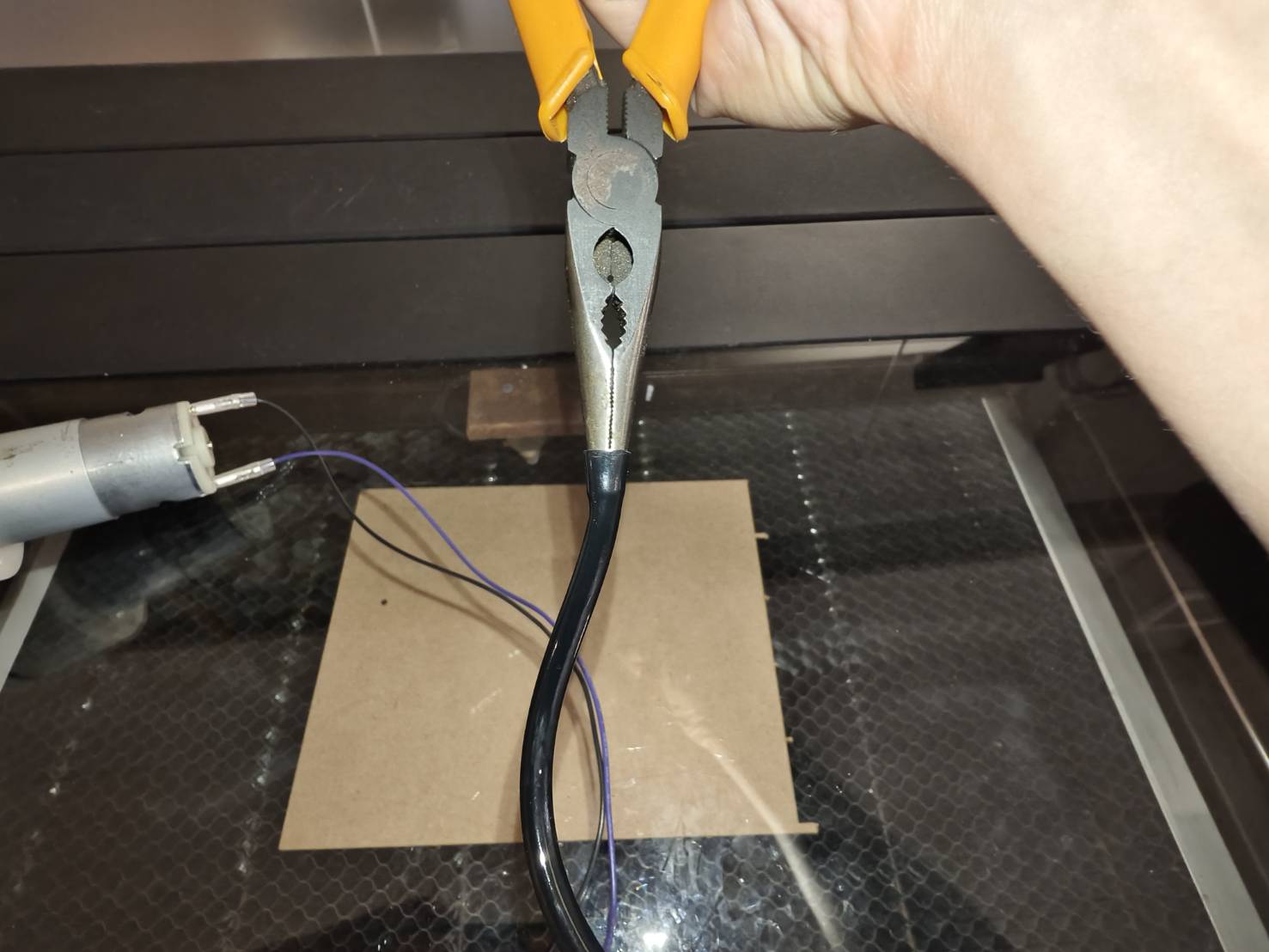

Om du tycker att det är svårt kan du använda tången för att vidga luftslangens öppning.

Steg 10

Placera den nya luftpumpen i maskinen och anslut luftslangen längst ner i maskinen.

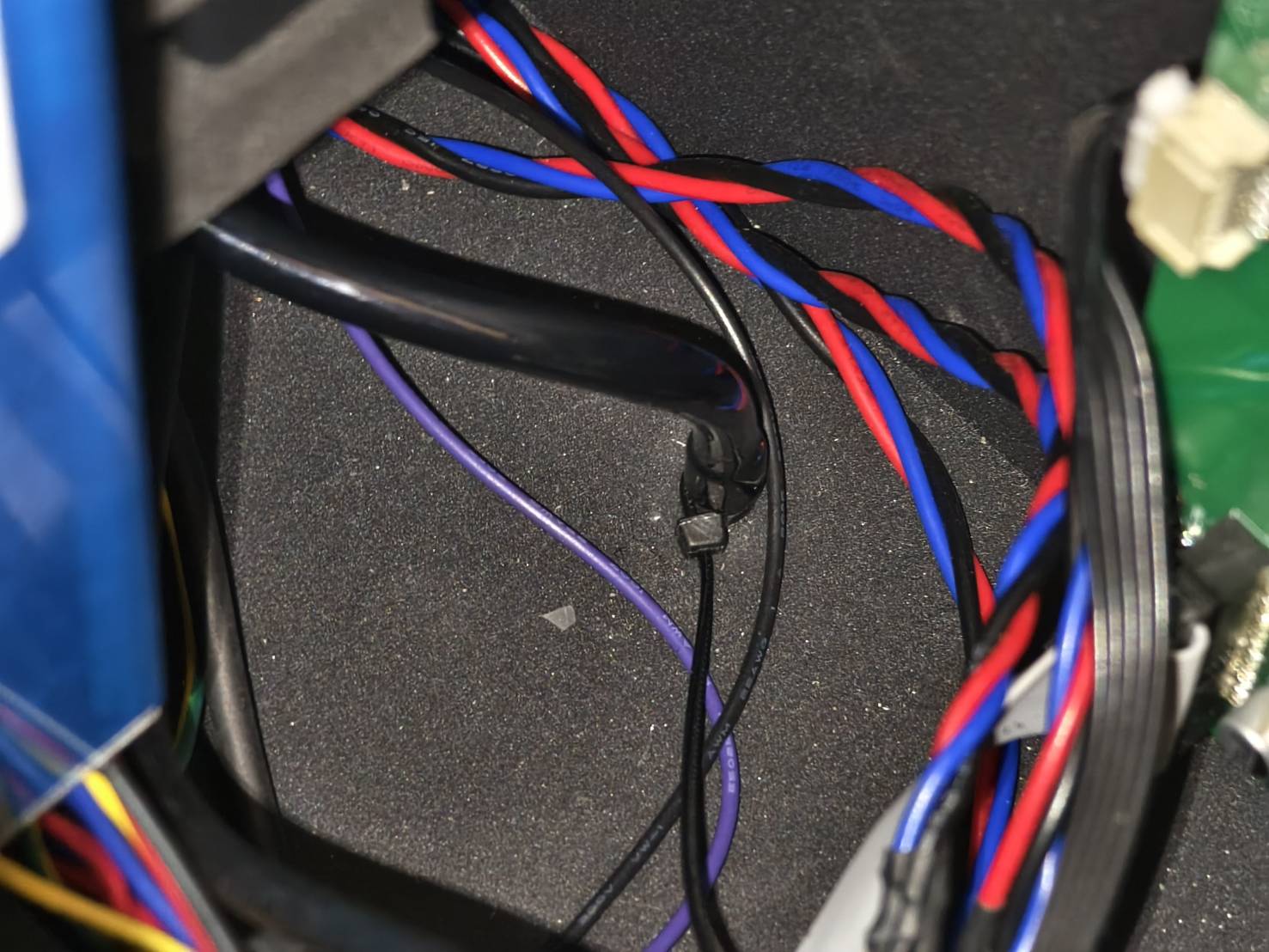

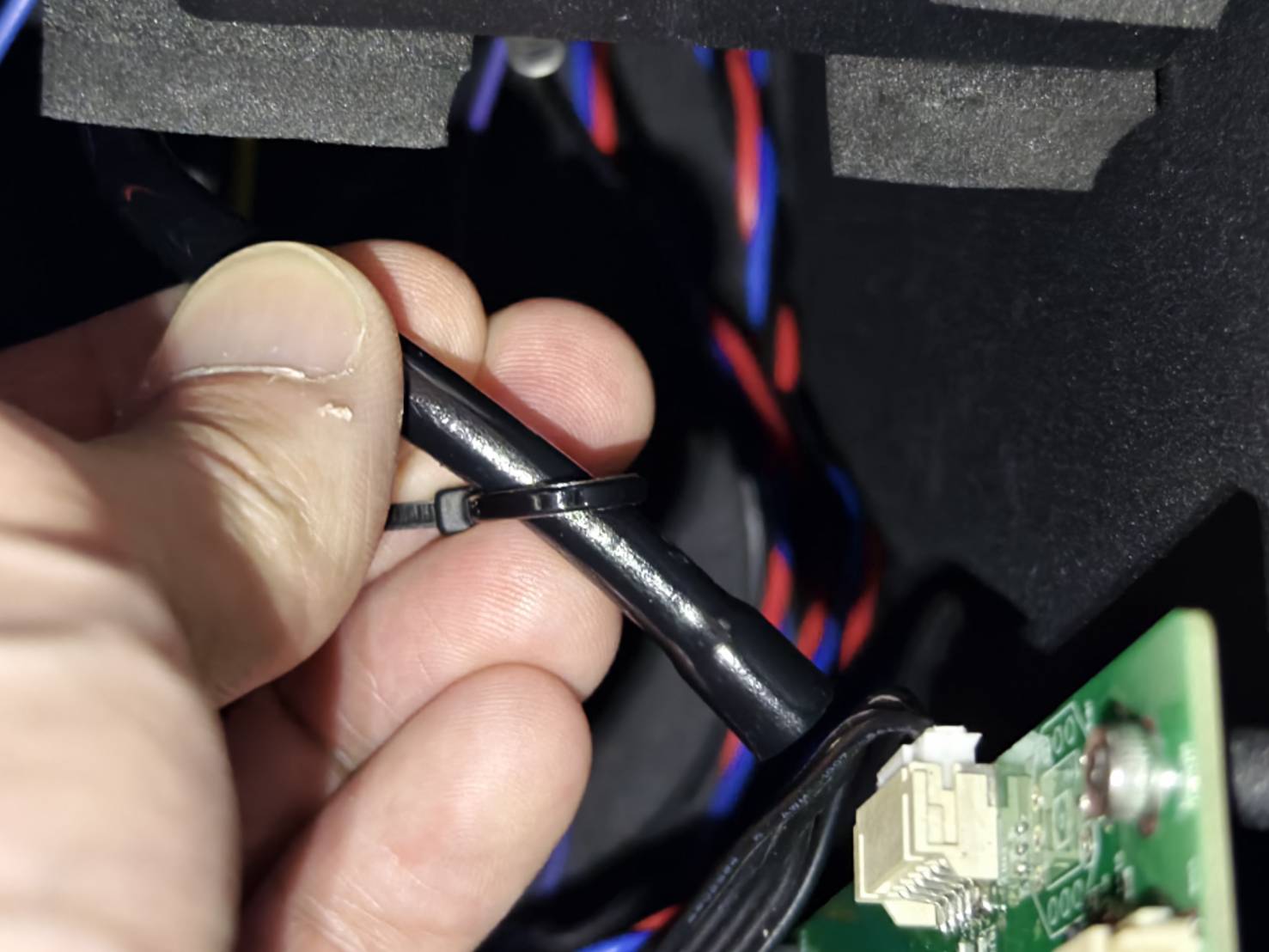

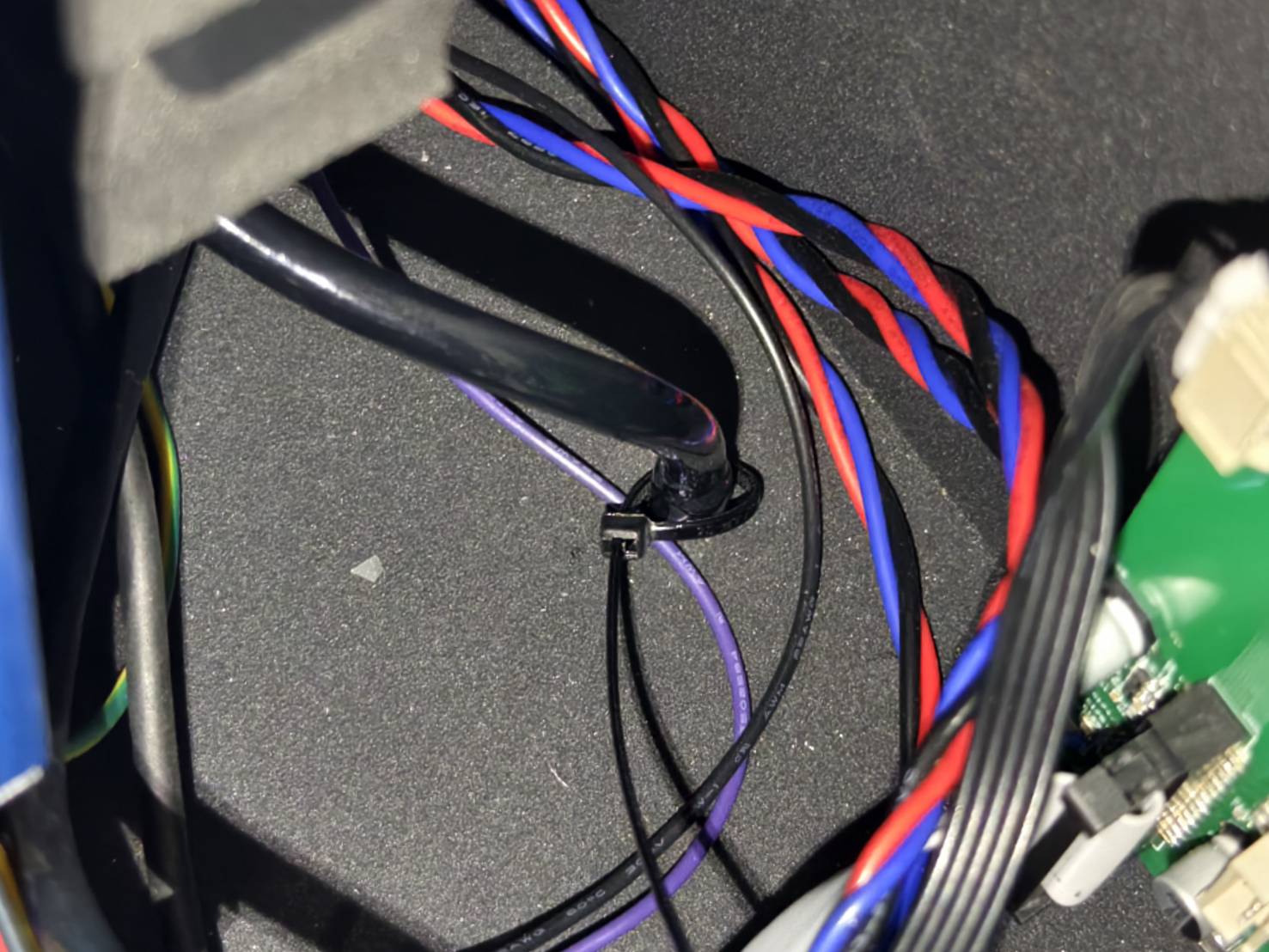

Om luftslangen sitter löst när den är ansluten rekommenderas att använda ett buntband.

• Sätt först buntbandet på slangen och lämna det löst tills vidare.



• Anslut luftslangen till botten med buntbandet.



• Dra åt buntbandet för att göra det tätt.



• Klipp av den överskjutande delen.


Steg 11

Montera luftpumpen på maskinen genom att skruva fast skruvarna.

Steg 12

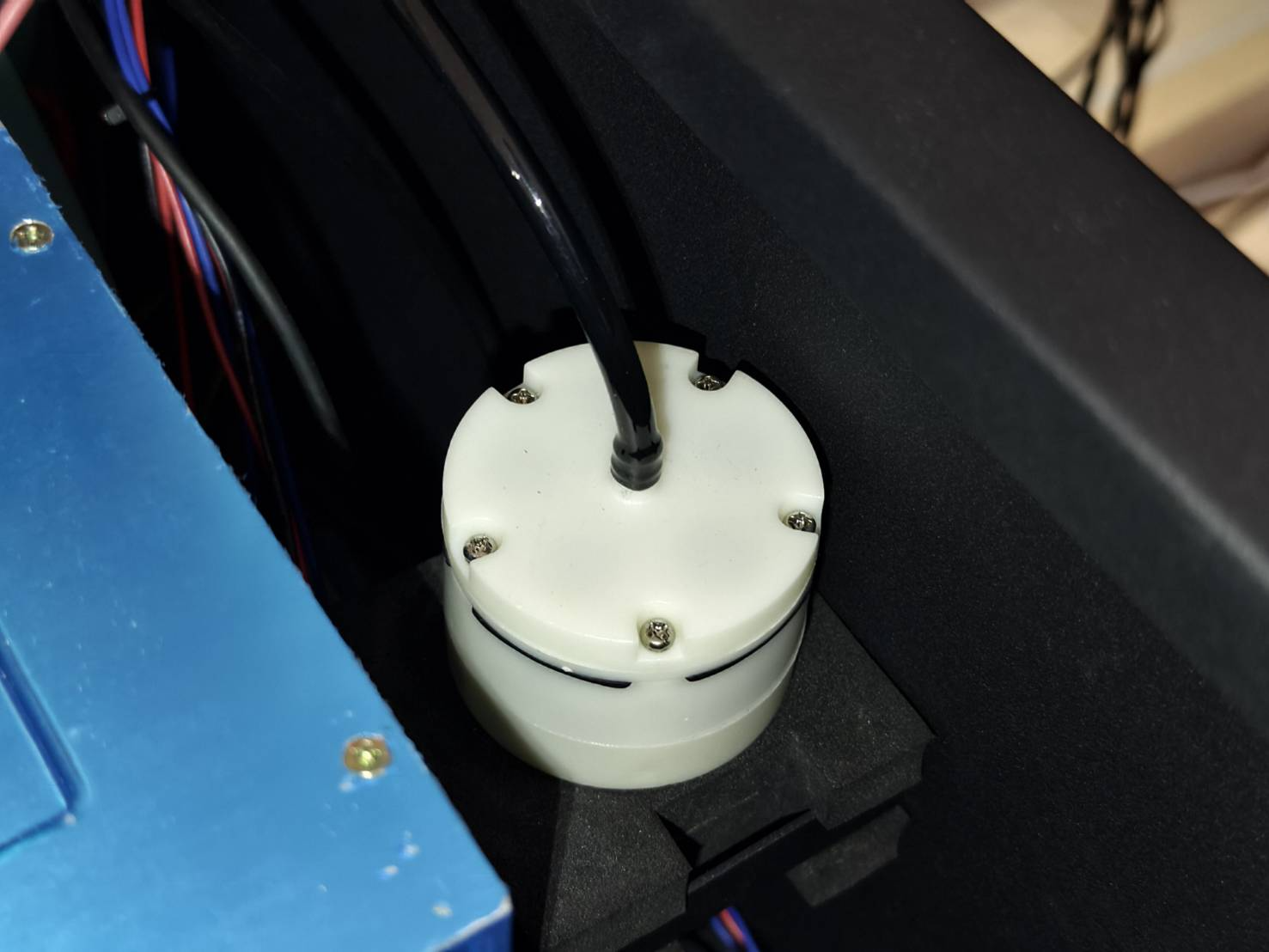

Anslut luftslangen till luftpumpens ovansida.

Steg 13

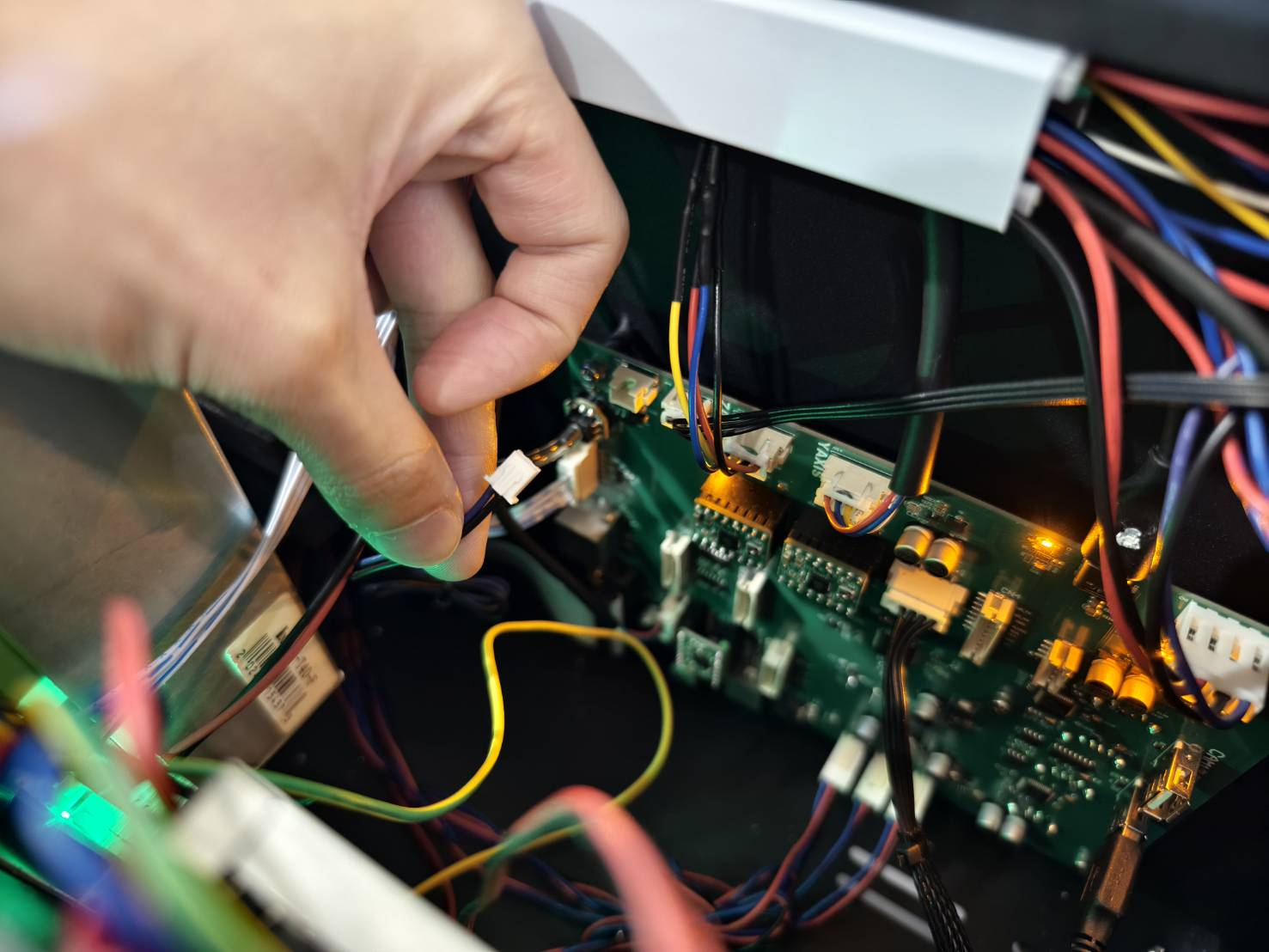

Anslut luftpumpens kabel till moderkortet.
(Om ditt moderkort skiljer sig från bilderna nedan, vänligen kontrollera kopplingsschemat för att hitta rätt kabelposition.)

Steg 14

Stäng sidoluckan och dra åt skruven.

Steg 15

Slå på maskinen och utför ett test av luftflödeshastigheten.
Om ditt värde ligger utanför det normala intervallet, se artikeln för felsökning.
#913 Abnormal Air Flow Detection

Demonstration:
