Beambox II - Guide för byte av kameramodul, flamsensor och kamera-LED-kort

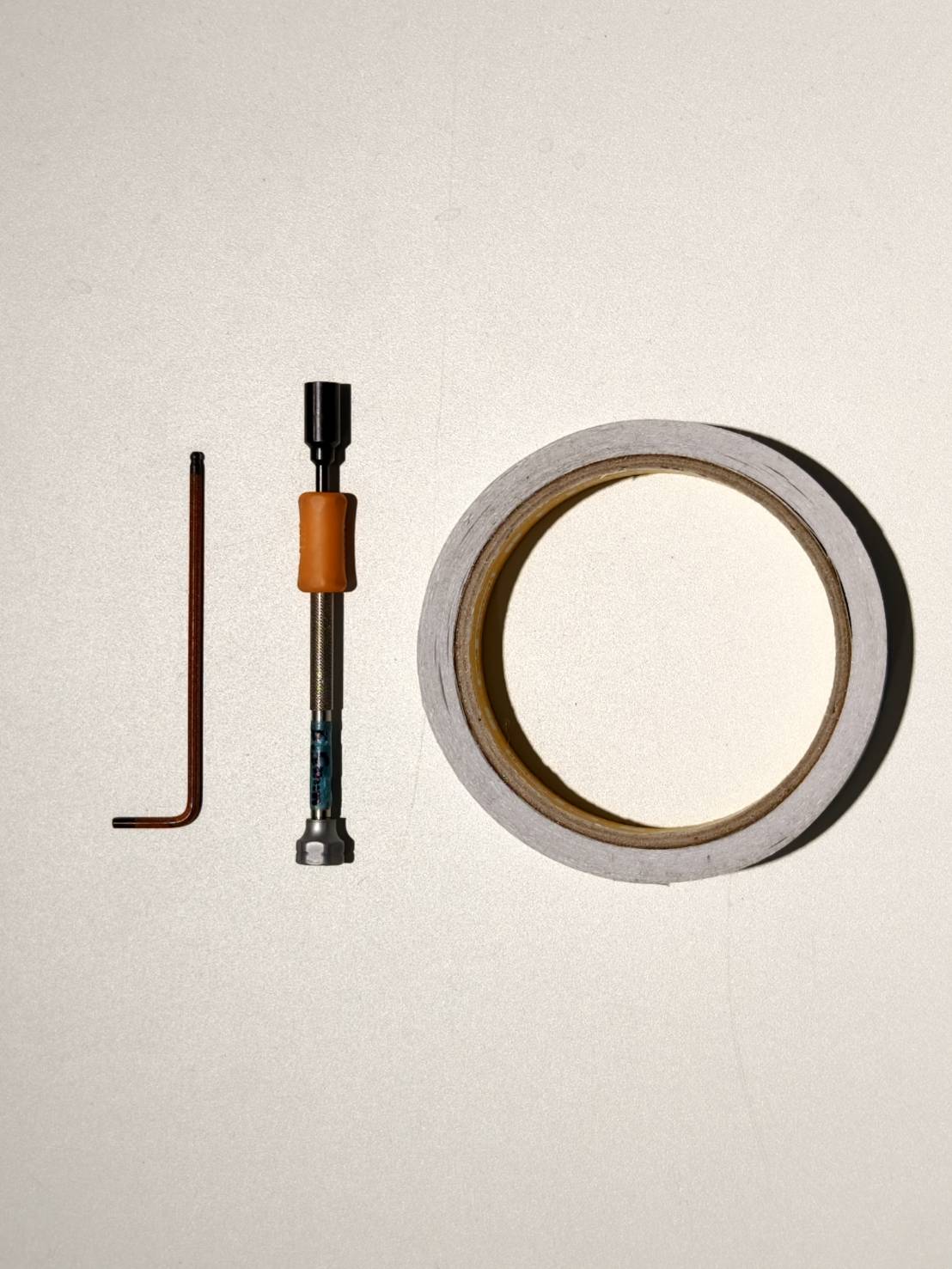

Verktyg

Steg 1

Stäng av maskinen och koppla ur strömkabeln.

Steg 2

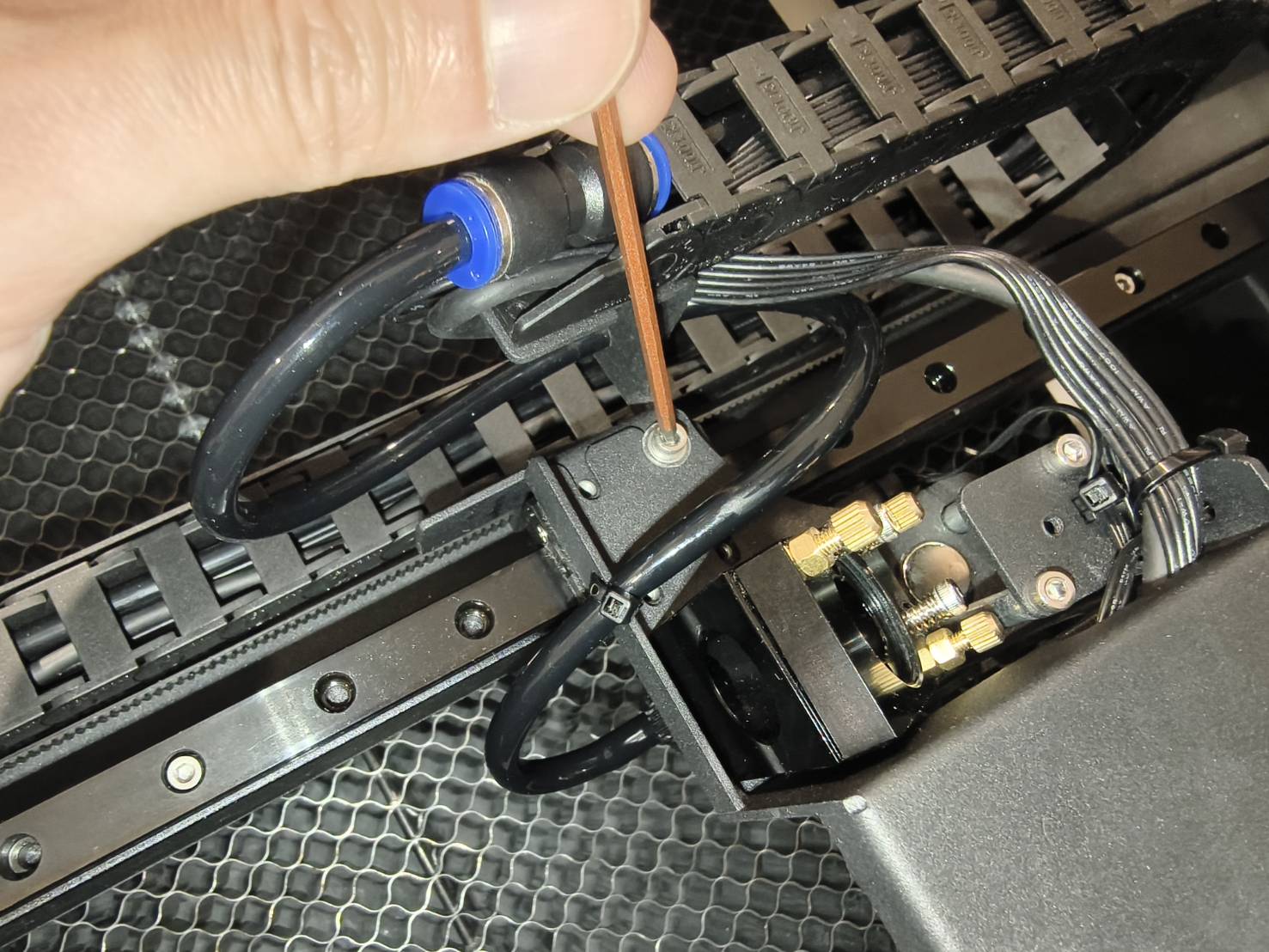

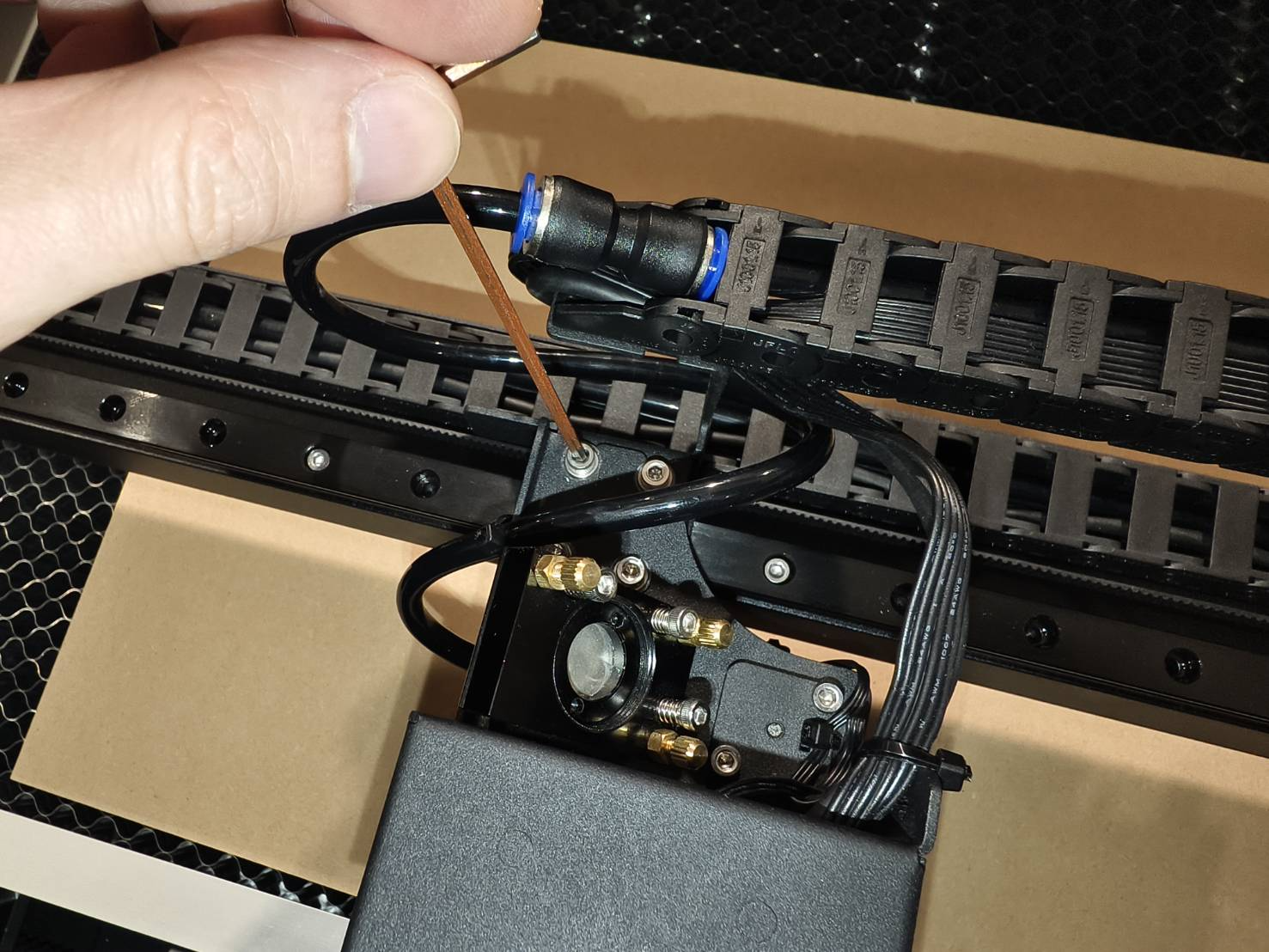

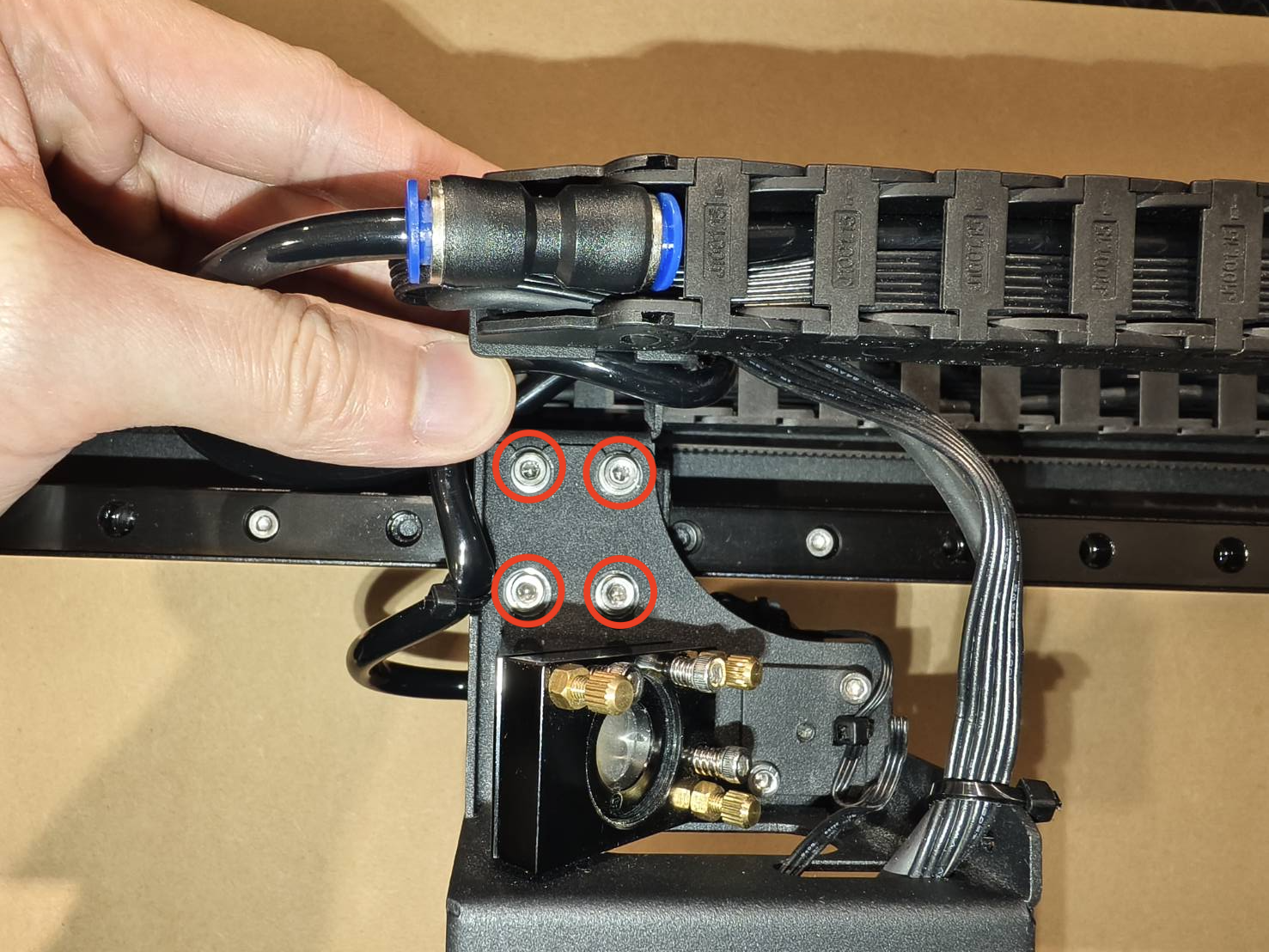

• Öppna luckan för att lossa dessa skruvar. (2,5 mm insex x 4 st)

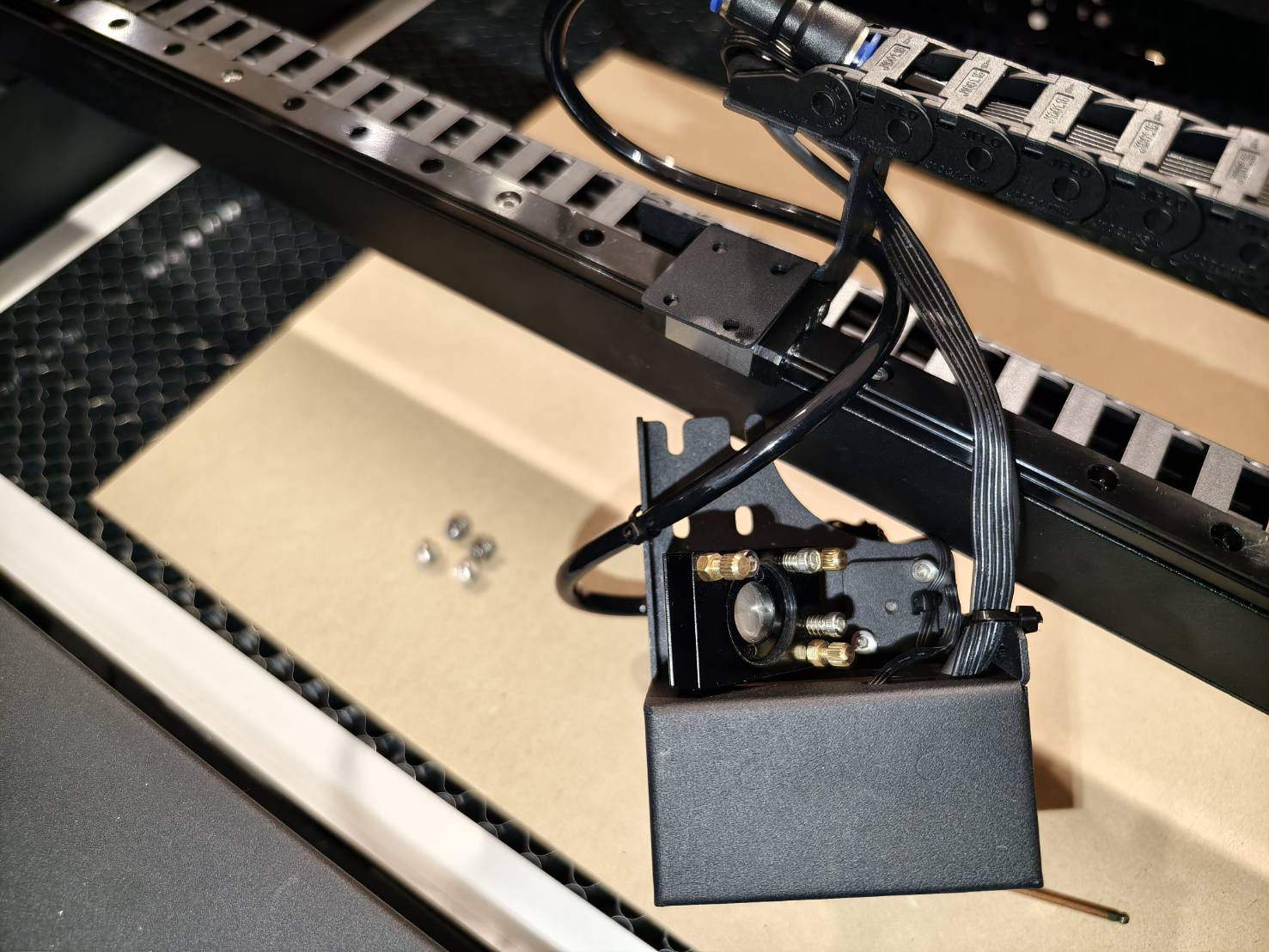

• Laserhuvudenheten kan därefter demonteras från systemet.

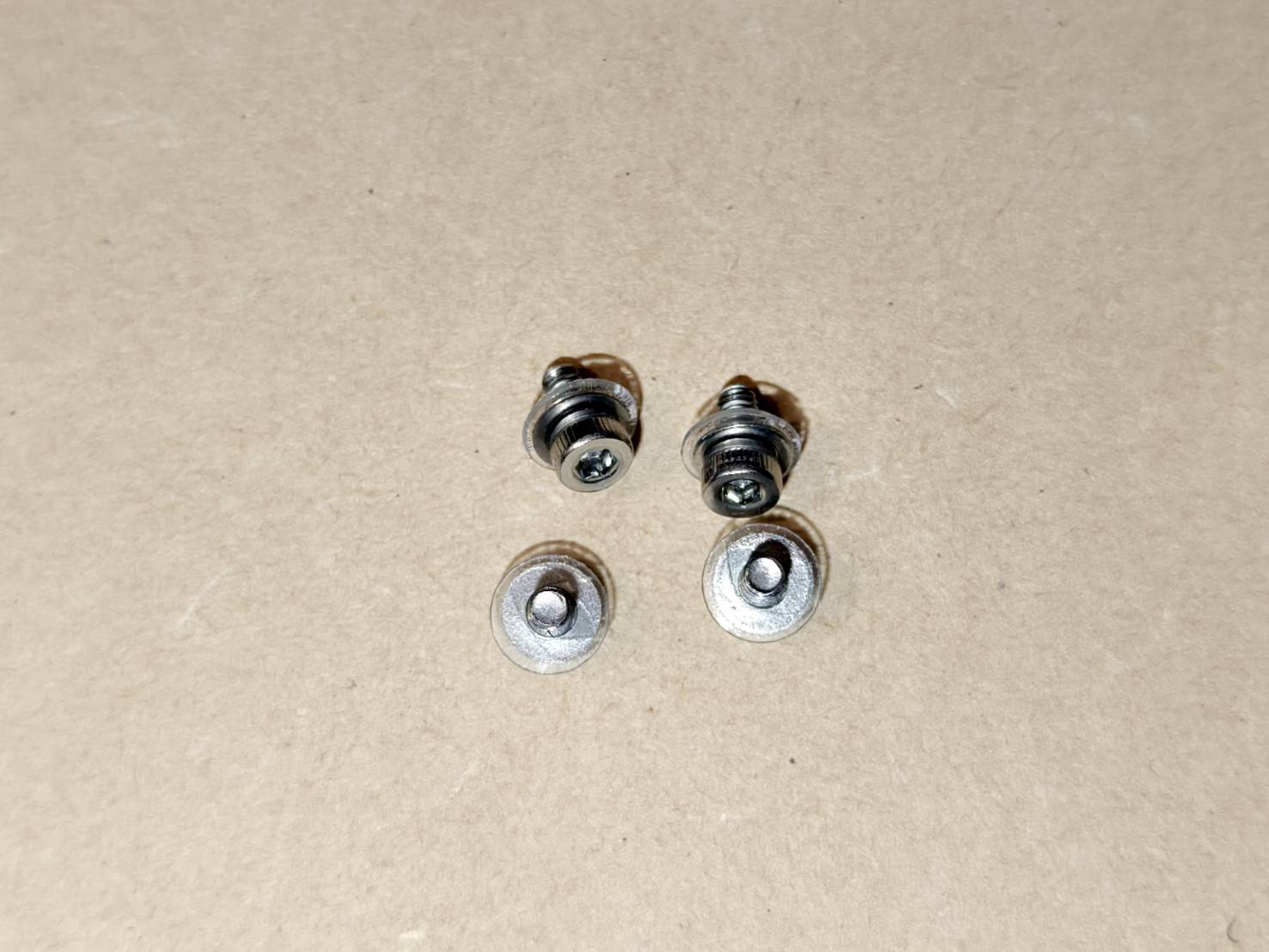

  Spara skruvarna och brickorna på ett säkert sätt för senare användning.



Steg 3

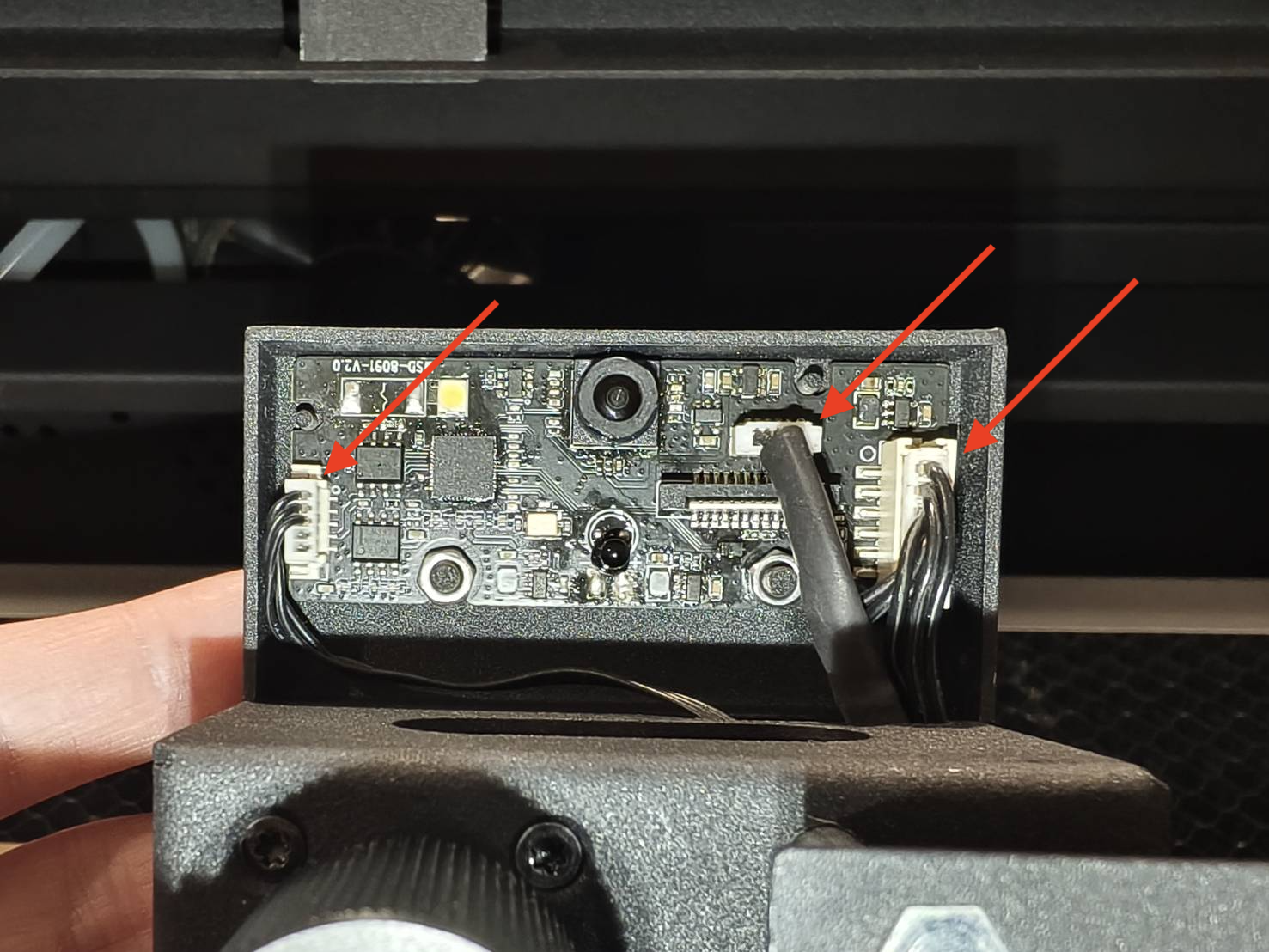

Koppla ur kablarna från kretskortet.

Steg 4

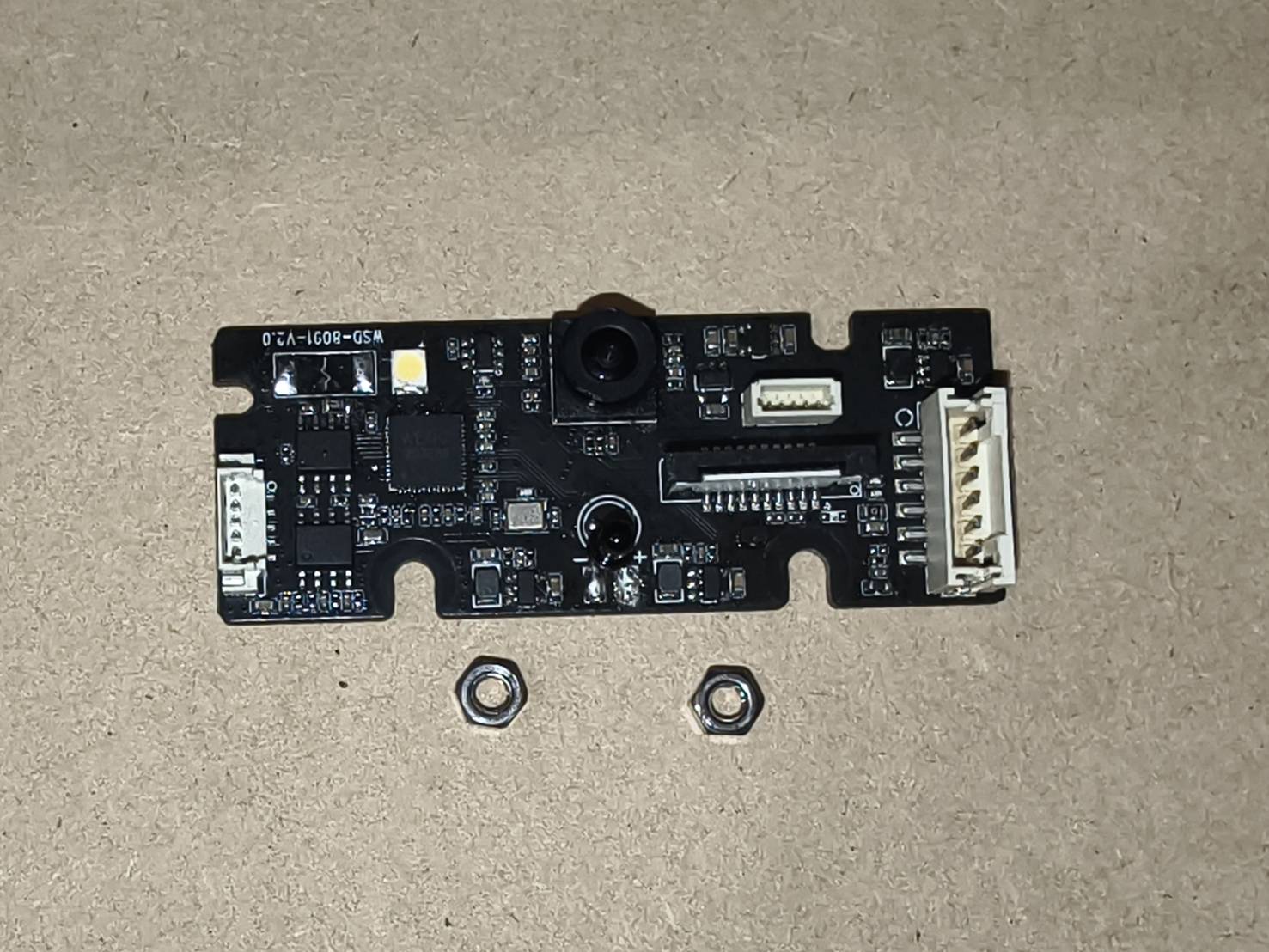

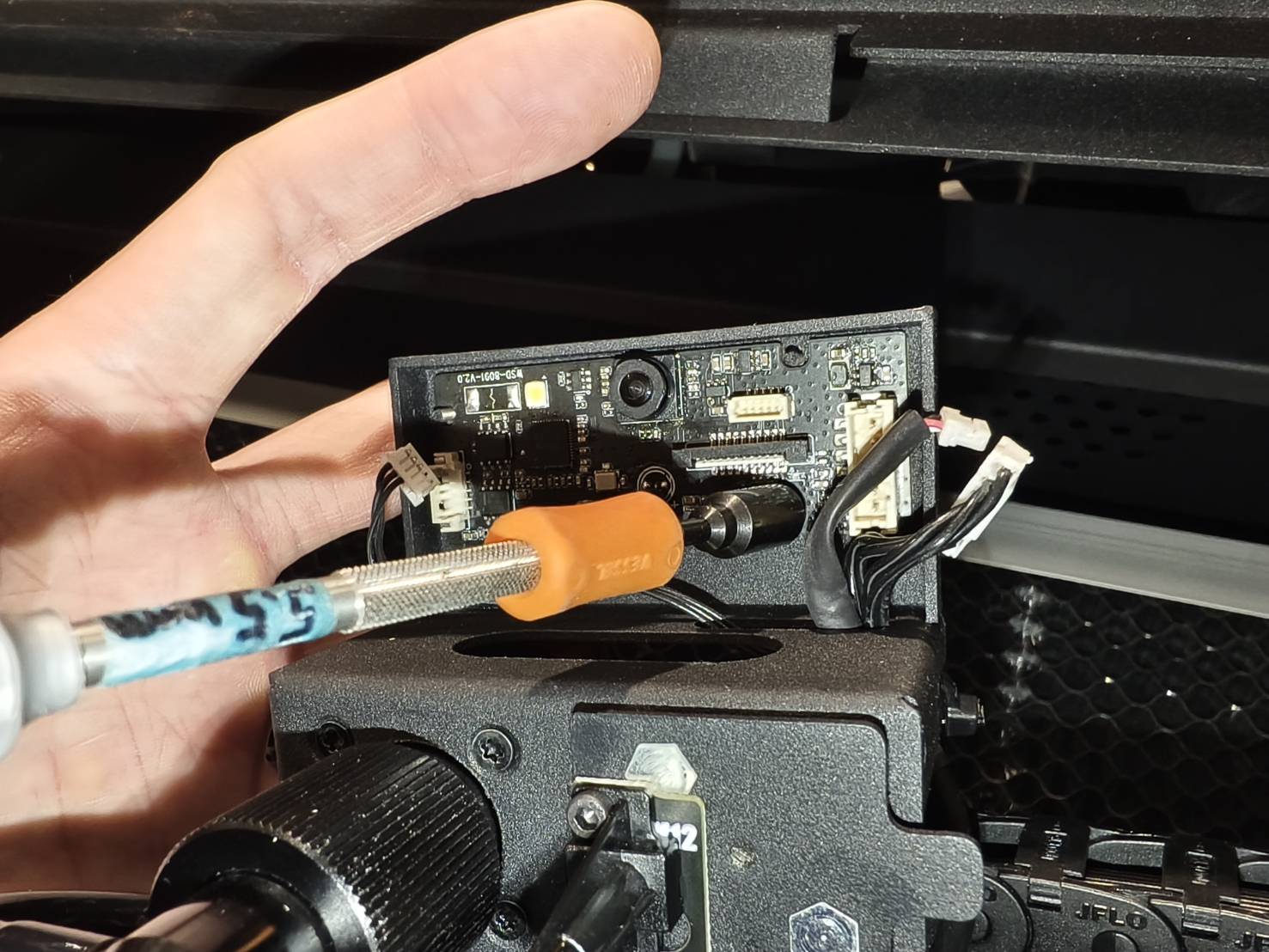

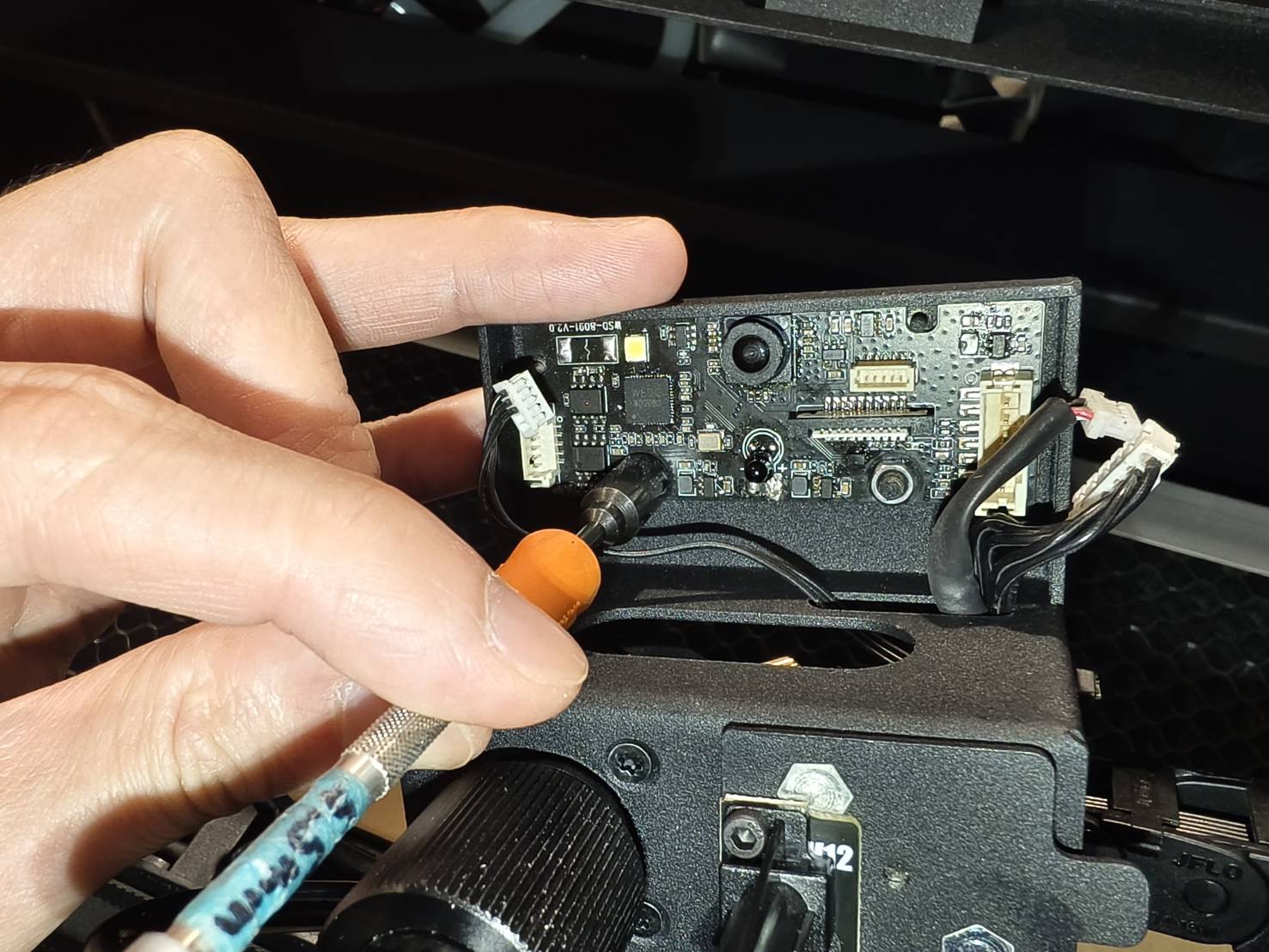

• Ta bort muttrarna från kretskortet på laserhuvudenheten.




• Kretskortet kan sedan avlägsnas helt från systemet.


Steg 5

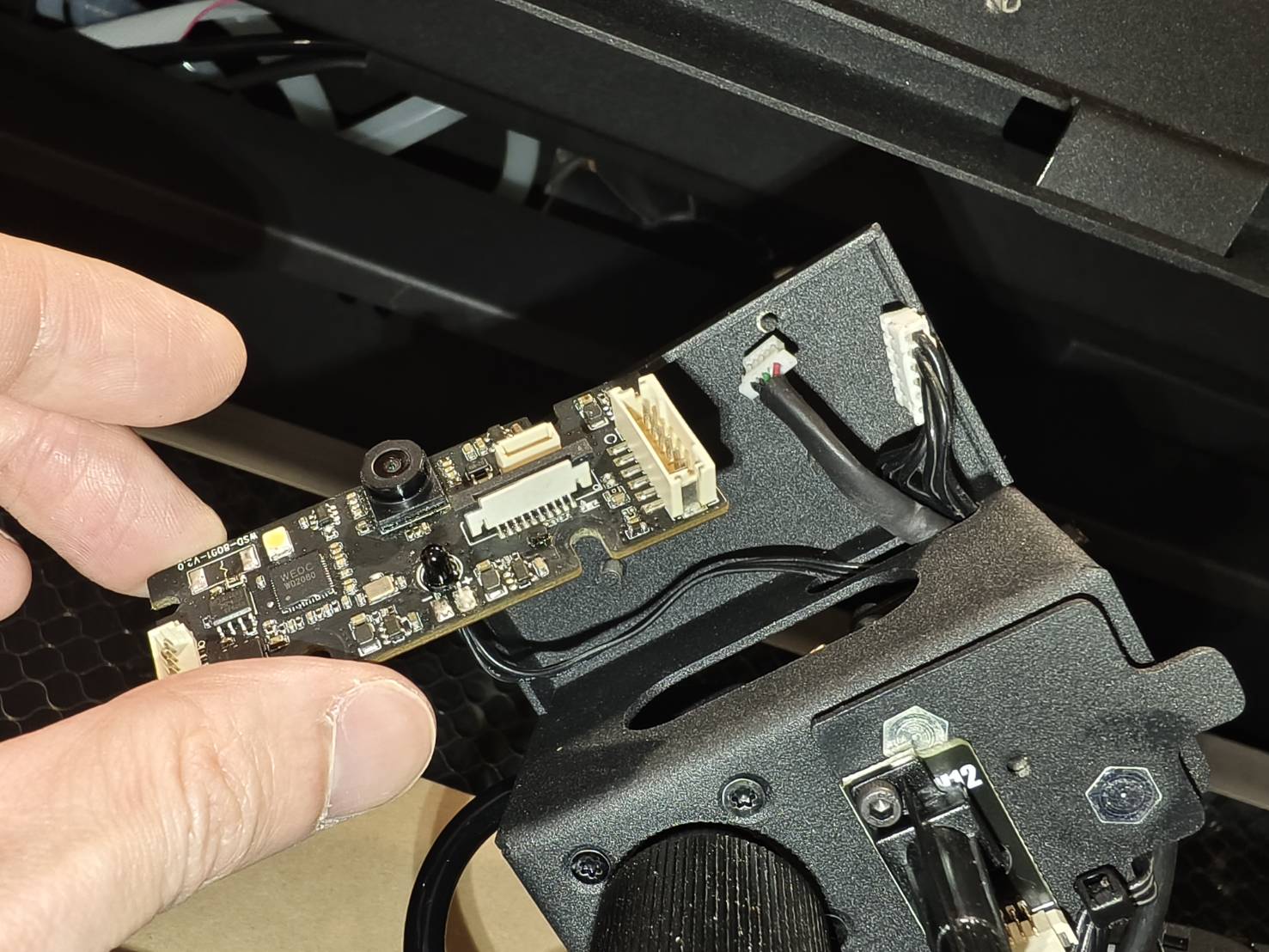

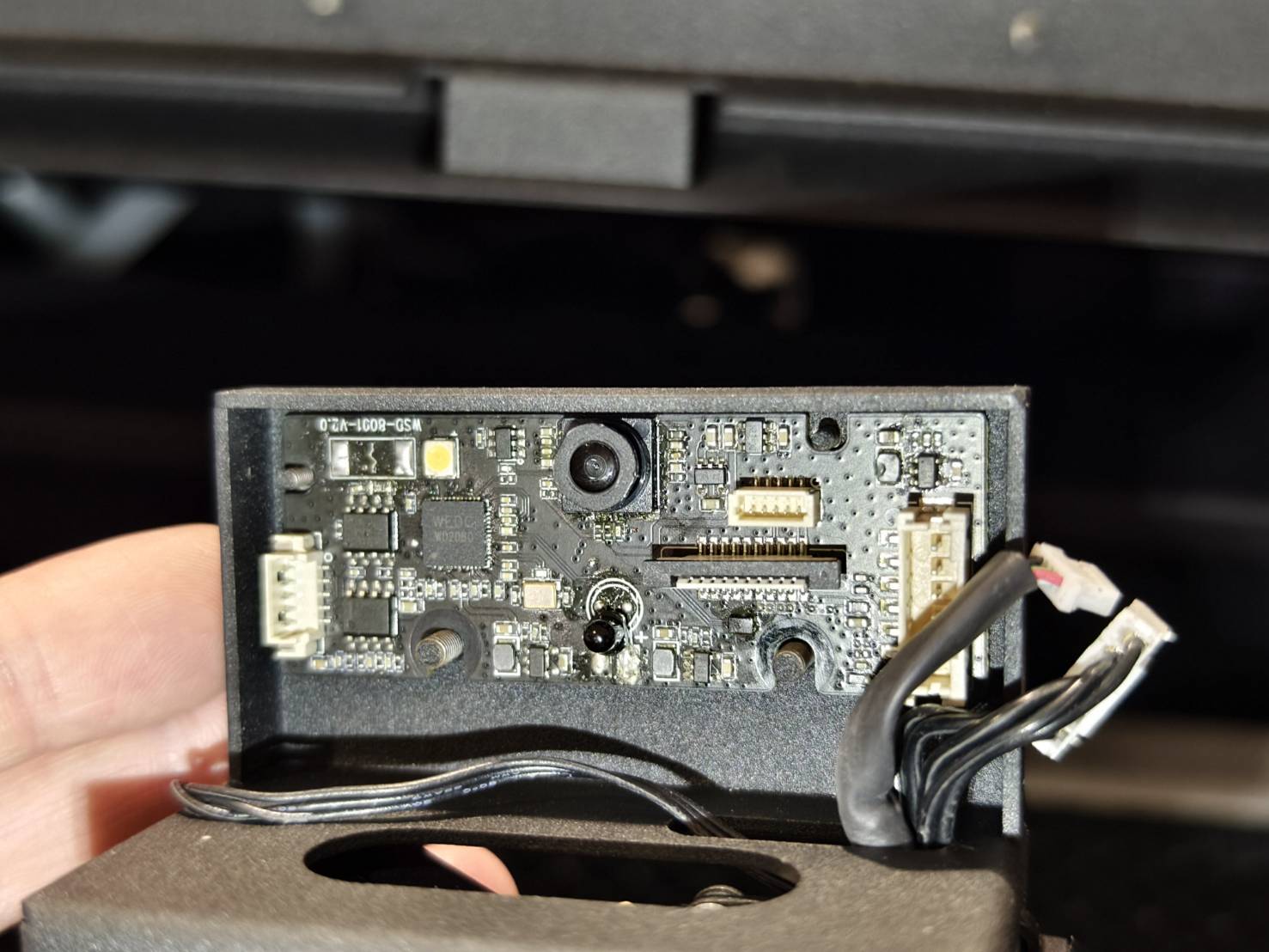

Installera det nya kretskortet.

Steg 6

Återanslut kablarna.

Steg 7

Återmontera laserhuvudenheten.
(Laserhuvudenheten ska vara vänd uppåt vid skruvning)

Steg 8

Starta maskinen för att kontrollera den optiska banan och justera vid behov.
Använd länken nedan för att utföra en inspektion av den optiska banan.
Justering av optisk bana

Steg 9

Se följande länk för att genomföra Avancerad kamerakalibrering.
