5-5 Material kan inte skäras igenom

När material inte kan skäras igenom finns det många möjligheter som kan orsaka problemet, såsom att fokuseringsavståndet är felaktigt, den optiska vägen är felaktigt inriktad, laserröret försämras... etc.
Baserat på vår erfarenhet är det dock VANLIGTVIS orsakat av att den optiska vägen är felaktigt inriktad.

Följ stegen nedan för att avgöra vad som orsakar problemet.

Förberedande artiklar:

De nödvändiga verktygen kommer att nämnas i varje steg eftersom vissa steg kan hoppas över.

Steg 1 - Rengör alla speglar och fokuslinsen

Smutsiga speglar och en fokuslins kommer att orsaka att laserutgången blir svagare.

• Följ instruktionerna i länken nedan för att rengöra alla speglar och linser.
  4-6 Rengöring av speglar och linser

Steg 1.1 - Se till att parametrarna är korrekt inställda

Ibland glömmer folk att ändra parametrarna på panelen eller i Beam Studio.

• Beam Studio:



• Panel:




Steg 1.2 - Kontrollera fokusavståndet

Ett felaktigt fokusavstånd kommer att påverka skär- eller graveringsresultaten till att bli oacceptabla.

• Vänligen se artikeln nedan för att kontrollera ditt fokusavstånd och justera det om nödvändigt.
  [5-26 Justering av fokusavstånd]


Steg 1.3 - Kontrollera den optiska vägen

Baserat på vår erfarenhet, när material inte kan skäras igenom, är det VANLIGTVIS orsakat av att den optiska vägen är felriktad.

• Följ noggrant instruktionerna i länken nedan och rikta om den optiska vägen om nödvändigt.
  [4-7 Inspektion av optisk väg (HEXA & Beambox tillgänglig)]


• Vänligen behåll samlingen av tejp efter att ha avslutat inspektionen.


Steg 1.4 - Kör samma uppgift

• Kör samma uppgift med samma material och se om det nu kan skäras.



Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 1.5 - Testmaterialförberedelse

För att göra ytterligare tester, vänligen förbered antingen ett av dessa två material som listas nedan.

• 3mm transparent akryl (Rekommenderas)
  or
  3mm MDF-trä

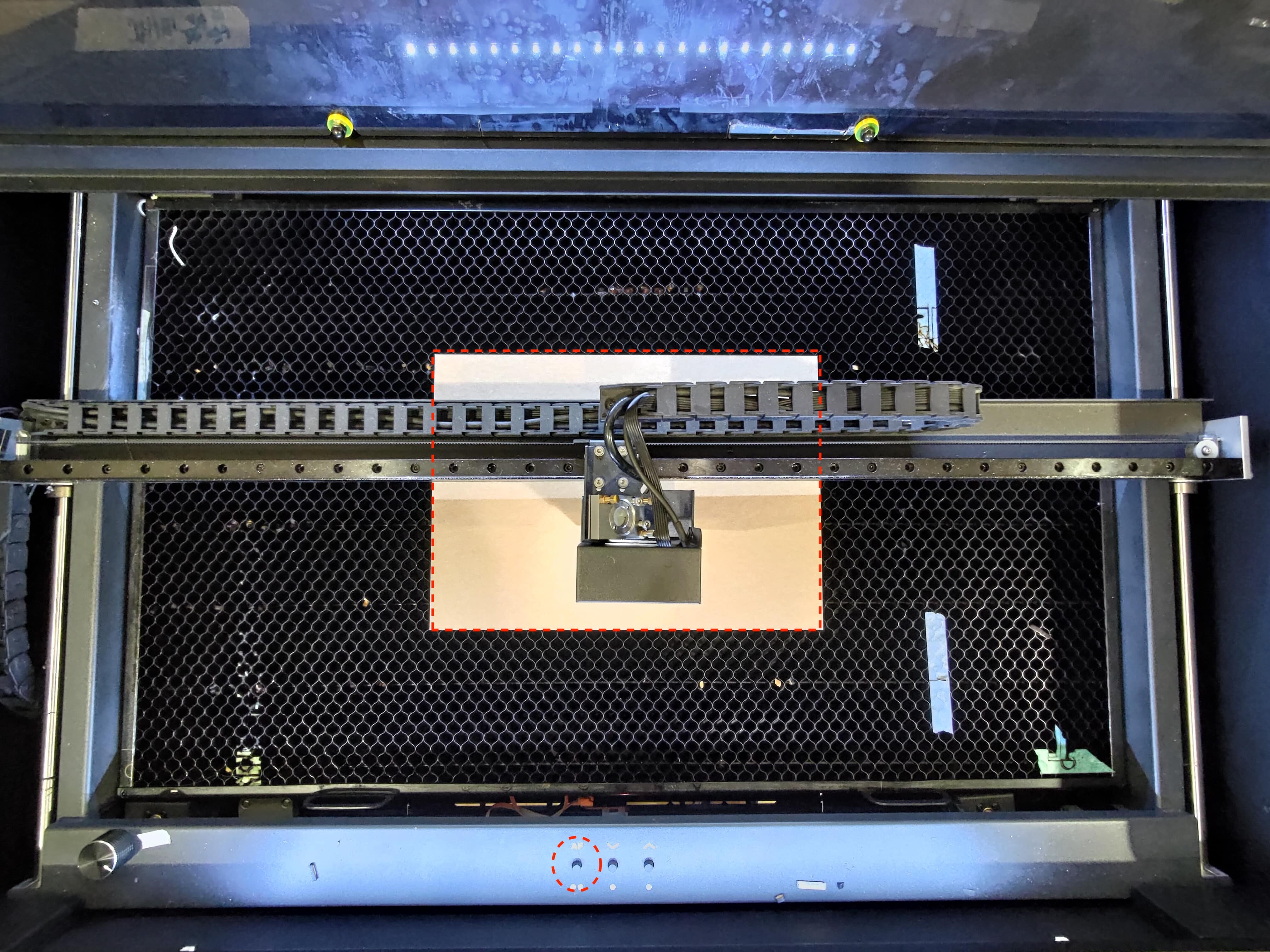

Steg 2 - Centrumskärningstest

Vi kommer att testa skärförmågan i mitten av bädden.

• Placera det förberedda materialet (3mm akryl eller trä) i mitten av bädden och se till att fokusera.


• Skär exempelfilen i Beam Studio.


Bestäm ditt resultat och nästa åtgärd att vidta:

Bestäm ditt resultat och nästa åtgärd att vidta:

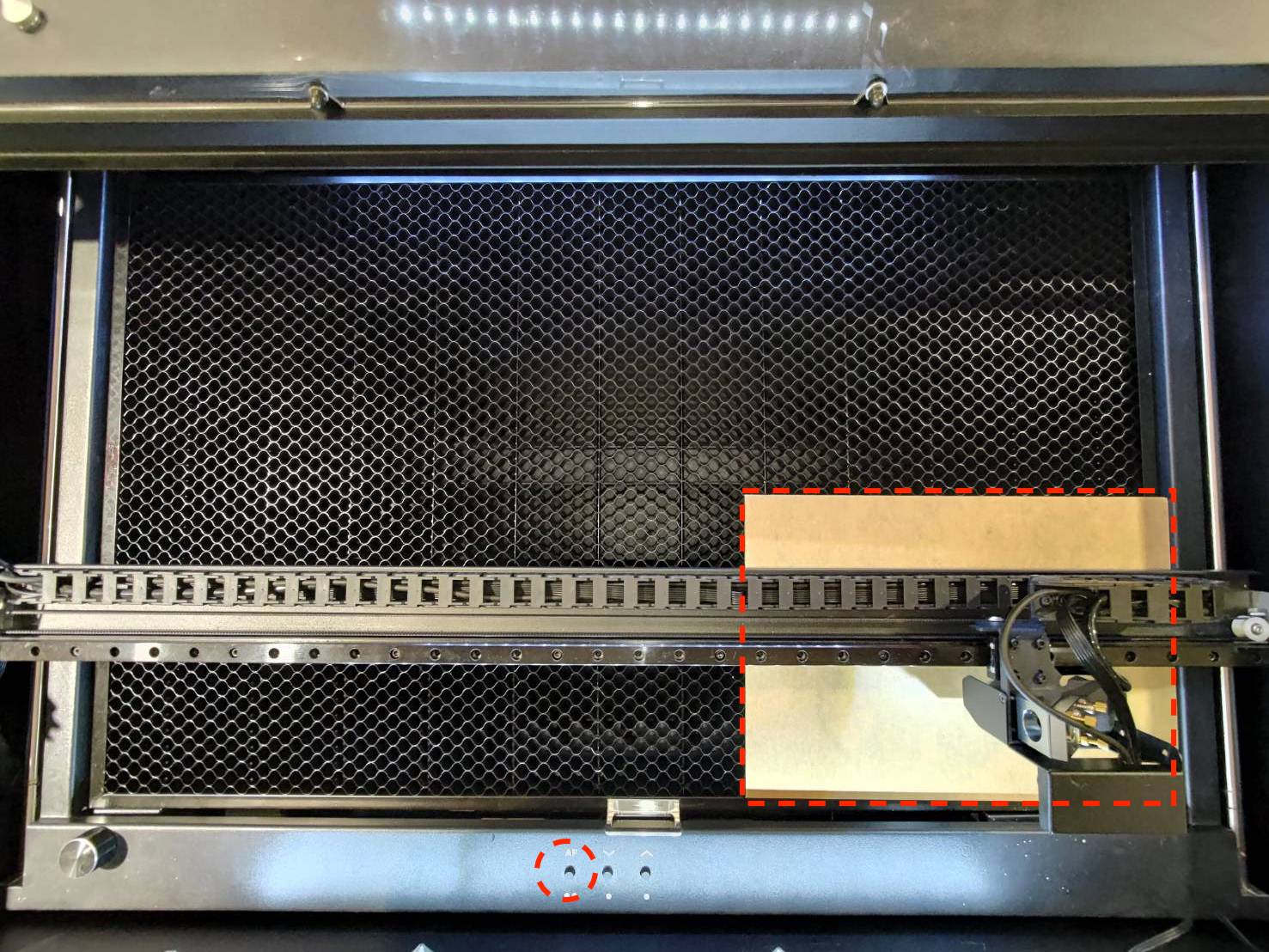

Steg 3 - Skärtest nere till höger

I detta steg kommer vi att testa skärförmågan i det nedre högra området av bädden.

• Placera det förberedda materialet (3 mm akryl eller trä) i det nedre högra området av bädden och se till att fokusera.



• Skär exempelfilen i Beam Studio.


Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 3.1 - Nedre höger förfallskompensation

Denna funktion är utformad för att förbättra stabiliteten vid skärning över hela bädden.

• Vänligen aktivera funktionen, Nedre höger förfallskompensation som kommer att förbättra skärresultatet i det nedre högra området av bädden.
  Se länken: [5-27 Nedre höger förfallskompensation (HEXA Function)]


• Efter aktivering, skär samma fil i det nedre högra området igen som i Steg 3.



Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 4 - Test av dörrsensor

Om en dörrsensor inte är känslig eller magneterna inte är starka nog för att helt utlösa dörrsensorn, kommer laserutgången att påverkas och bli svagare. I detta steg kommer vi att använda två konformade distanser för att placera på sensorerna på dörren för att säkerställa att sensorerna utlöses helt.

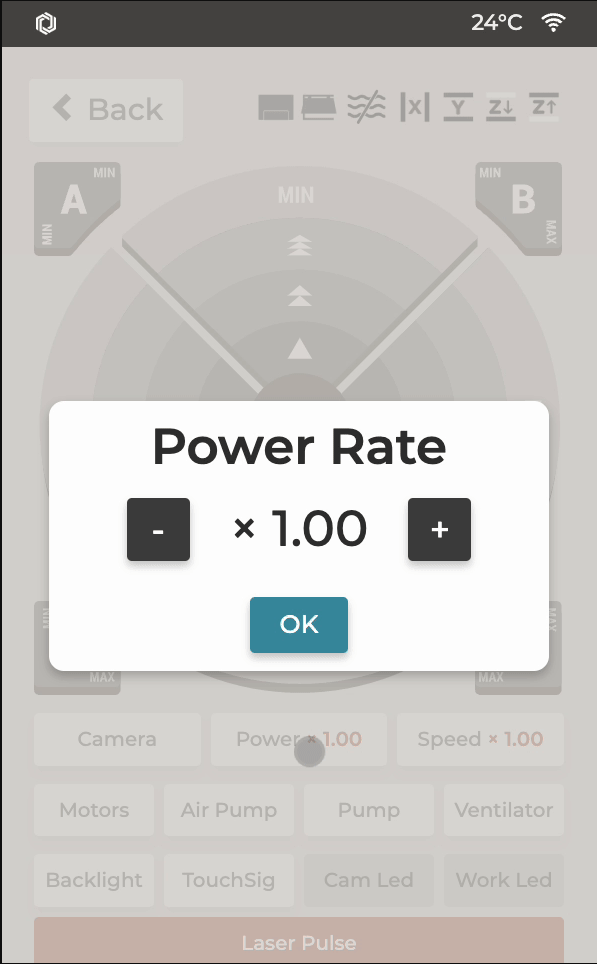

• Av säkerhetsskäl, ställ in effekthastigheten till x0.01 för att säkerställa att inga pulser under testningen.





• Dörrsensorn är inbäddad i chassits LED-lampor. Se videon nedan för att hitta den.




• Dörrsensorn kommer att ha två LED-lampor i rött och de kommer alltid att vara PÅ.




• Placera de konformade distanserna nära båda LED-lamporna. Ljuset bör vara "ljusare" när den upptäcker en magnet. När båda LED-lamporna upptäcker magneter samtidigt, kommer en dörrstängningssignal att skickas till systemet och ikonen på panelen kommer att ändras.




• När du har placerat de konformade distanserna på plats, stäng dörren.



• Ändra tillbaka effekthastighetsinställningen till x1.00.



• Kör samma uppgift och se hur det går.
  • Om det misslyckades i mitten förra gången, testa om mitten.
  • Om det misslyckades i det nedre högra området förra gången, testa om det nedre högra området.


• Efter att ha kört uppgiften, stäng av maskinen och ta bort de konformade distanserna.


Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 5 - Kontrollera effektkurvans värde

Laserutgången kan påverkas av inställningen av effektkurvan.

•  Vänligen se länken nedan för att ställa in effektkurvan till 350.
  (Det låga/vänstra värdet behöver inte ändras.)
  5-28 Justering av effektkurva


• Hoppa över detta steg till Steg 6 om det höga/högra värdet redan är 350.


• Kör samma uppgift och se hur det går.
  • Om det misslyckades i mitten förra gången, testa om mitten.
  • Om det misslyckades i det nedre högra området förra gången, testa om det nedre högra området.

Bestäm ditt resultat och nästa åtgärd att vidta:

Steg 6 - Öka effekthastigheten och sänk hastigheten

För att avgränsa problemet kommer vi att kontrollera om en höjning av effekthastigheten och en sänkning av hastigheten kan förbättra skärresultatet.

• Beam Studio:


• Höj standardeffekthastigheten med 20%.
  (Om standardvärdet är 15%, då kommer 15% + 20% = 35% att ställas in)


• Sänk standardhastigheten med hälften.
  (Om standardinställningen är 300mm/s, då 300mm/s *0,5 = 150mm/s kommer att ställas in)


• Kör samma uppgift och se hur det går.
  • Om det misslyckades i mitten förra gången, testa om mitten.
  • Om det misslyckades i det nedre högra området förra gången, testa om det nedre högra området.

Bestäm ditt resultat och nästa åtgärd att vidta:
