5-10 Ingen laserstråle ut / Lasern avfyras inte / Ingen laserpuls

FLUX Support Team
  • Uppdaterad

Beskrivning

Orsaken till att en laser misslyckas med att mata ut kan vara komplex. Det kan orsakas av ett försämrat laserrör, en trasig laserströmförsörjning (Laser PSU) eller systemfel...etc.

Följ stegen nedan för att felsöka problemet.


Möjliga orsaker

  1. Systemet misslyckas (Uppdatera firmware igen, återställ till fabriksinställningar eller formatera om SD-kortet.)
  2. Den optiska vägen (OPA) är felaktigt inriktad.
  3. Effekthastigheten och hastigheten är felaktigt inställda i programvaran.
  4. Laserröret har försämrats.
  5. Laserströmförsörjningen (Laser PSU) fungerar inte som den ska.
  6. Dörrsensorn fungerar inte som den ska. (Mindre sannolikt)



Verktyg

  1. T8 torxskruvmejsel
  2. Dubbelsidig tejp
  3. Penna eller blyertspenna (Valfritt - Beroende på testresultat)
  4. Magnet x2 (Valfritt)
  5. Gummihandskar (Valfritt - Beroende på testresultat)



Steg 1

Kontrollera videon nedan och avgör om symptomet liknar din maskin.
(Om det inte finns någon laserutmatning när HEXA körs och avger ett högt knackande ljud,
indikerar det att röret är trasigt.)


Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, min maskin har liknande symptom eller ljud >> Sluta använda maskinen och Kontakta kundtjänst
    • Möjlig orsak: Laserröret är trasigt och måste bytas ut.
  • Nej, min maskin har inget knackande ljud >> Steg 1.1


Steg 1.1

Kontrollera om din applikation liknar följande beskrivningar.

  • Ingen laserutgång vid låga effektnivåer runt 10%.
  • Laserutgången är för stark vid låga effektnivåer. (Graveringsresultatet är för mörkt eller blir skärning, etc.)


Bestäm ditt resultat och nästa åtgärd att vidta:
  • Nej, min maskin uppvisar inte de nämnda problemen >> Steg 2



Steg 2

Se till att effekt- och hastighetsinställningarna är korrekta i programvaran.

Step



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, inställningarna är korrekta >> Steg 2.1
  • Nej, inställningarna är inte korrekta >> Ändra inställningarna >>
    Efter ändring av inställningarna, om problemet kvarstår, gå till Steg 2.1



Steg 2.1

Dubblera dina effektinställningar, starta uppgiften och se om lasern ger uteffekt.
(Till exempel, om din effekt ursprungligen är 15%, höj den till 30% och starta uppgiften.)



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, lasern ger uteffekt >> Din maskin kan fortfarande fungera
    • Förslag: Höj effekten och sänk hastigheten i varje uppgift tills röret försämras helt
    • Möjlig orsak: Ditt laserrör har försämrats något
  • Nej, lasern ger ingen uteffekt >> Steg 3



Steg 3

Stäng av maskinen.

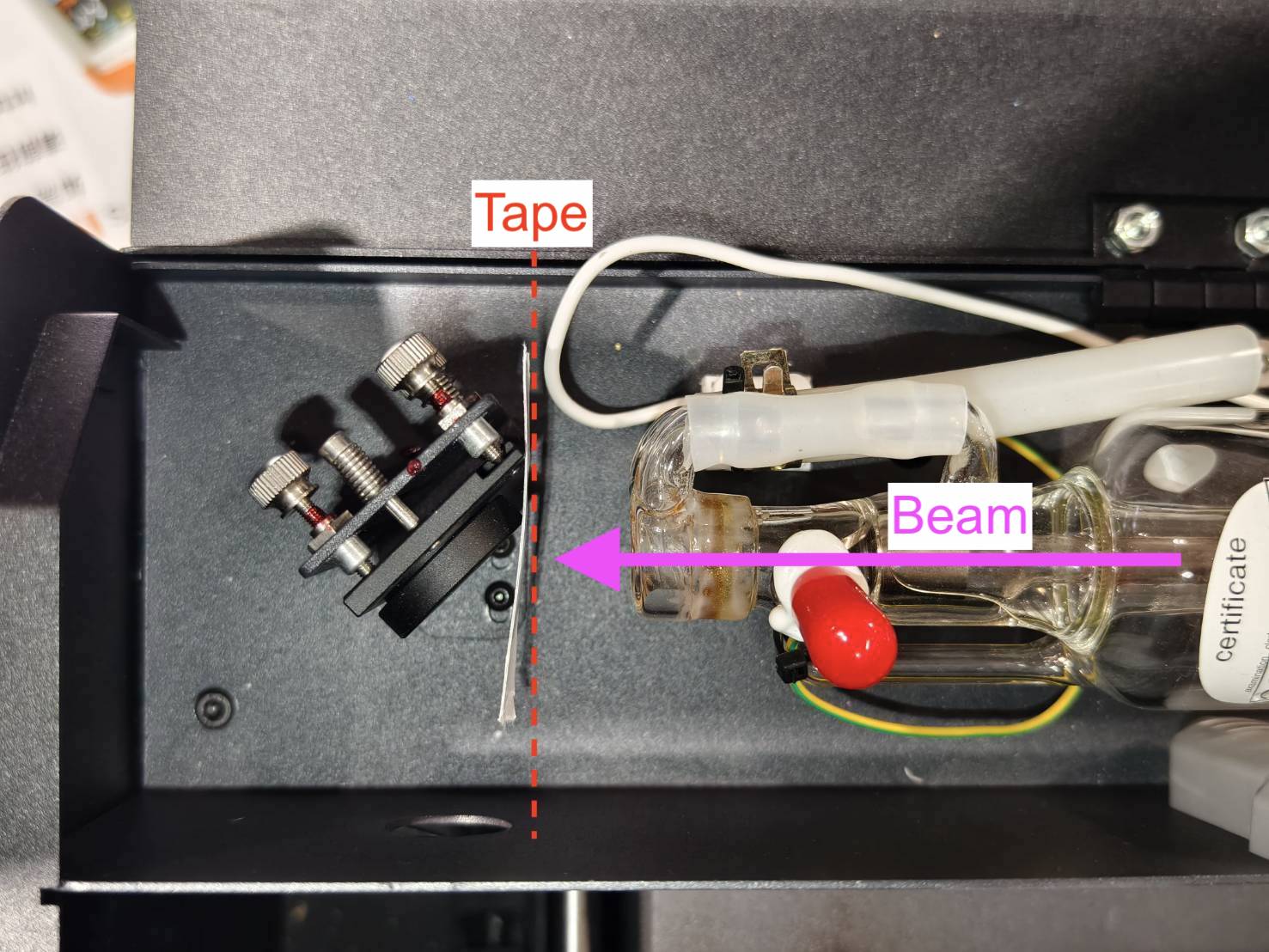

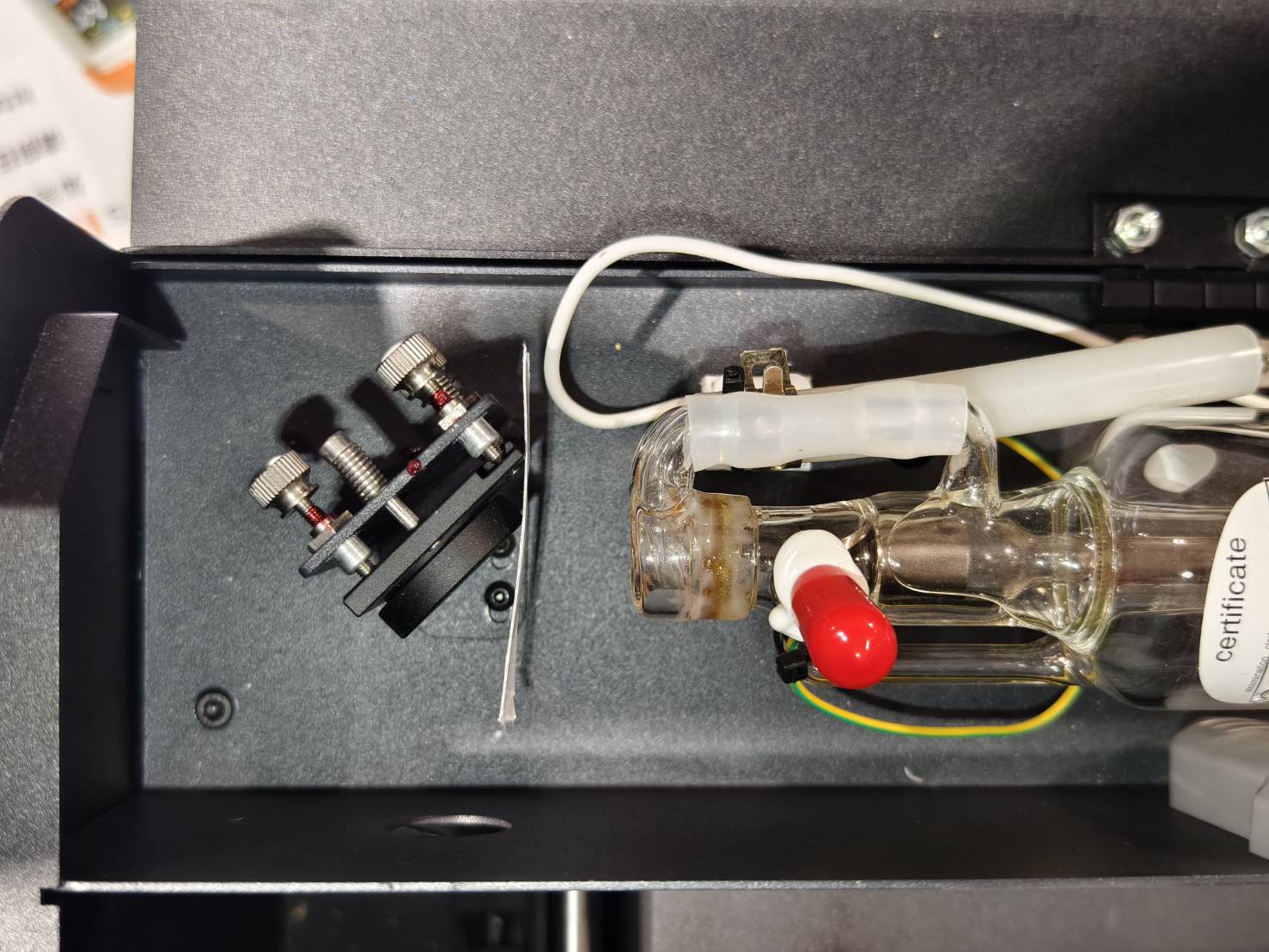

Öppna det bakre locket och placera en ny dubbelhäftande tejp på den första spegeln.
Om din maskin har två magneter på bakstycket måste locket sättas tillbaka.
Efter att du har placerat tejpen, gå till Steg 3.1.

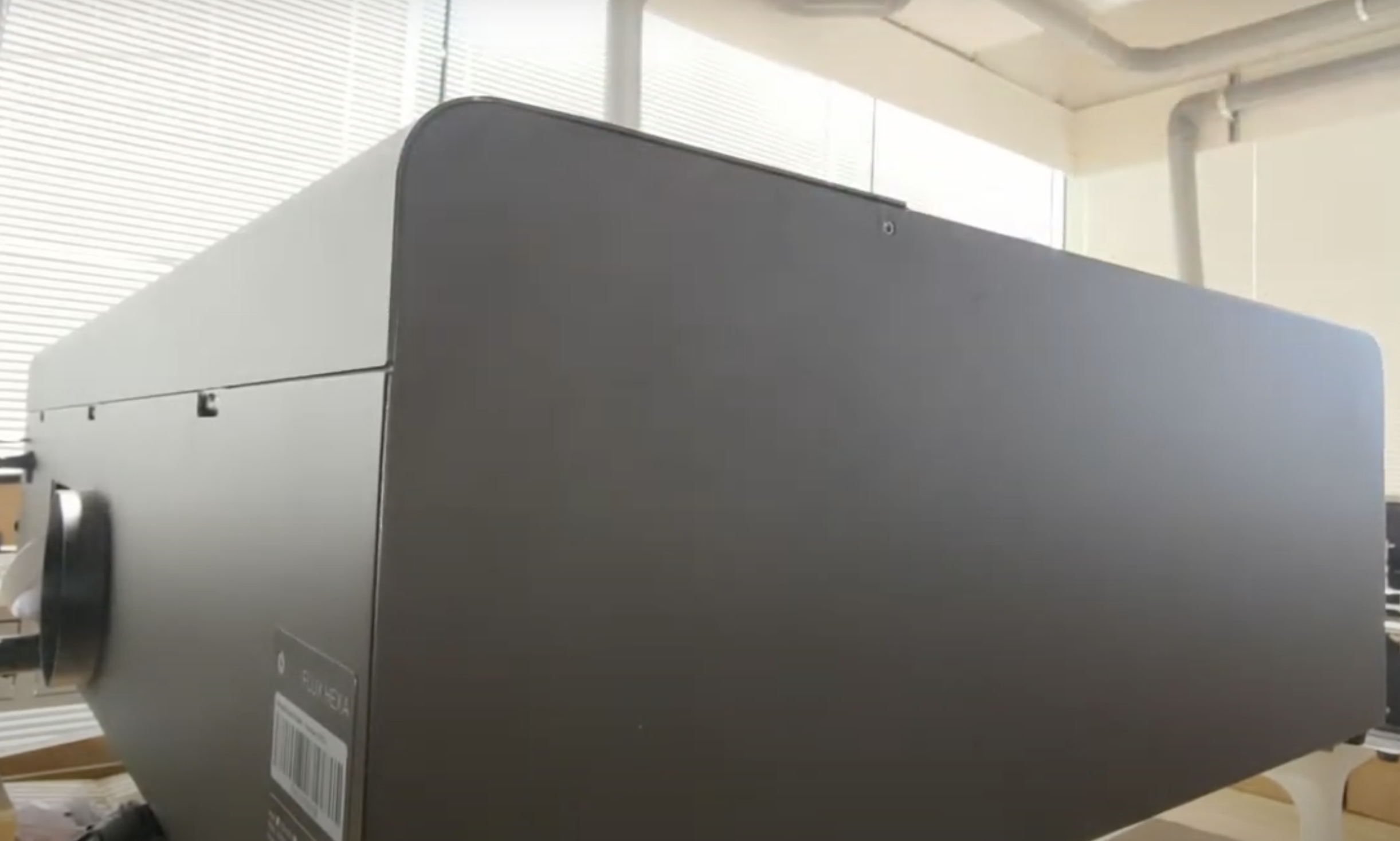

  • Använd en T8-skruvmejsel för att skruva loss skruvarna på baksidan av maskinen, och bakstycket kan sedan tas bort. (Du kan referera till video som har klippet för att öppna bakstycket.)

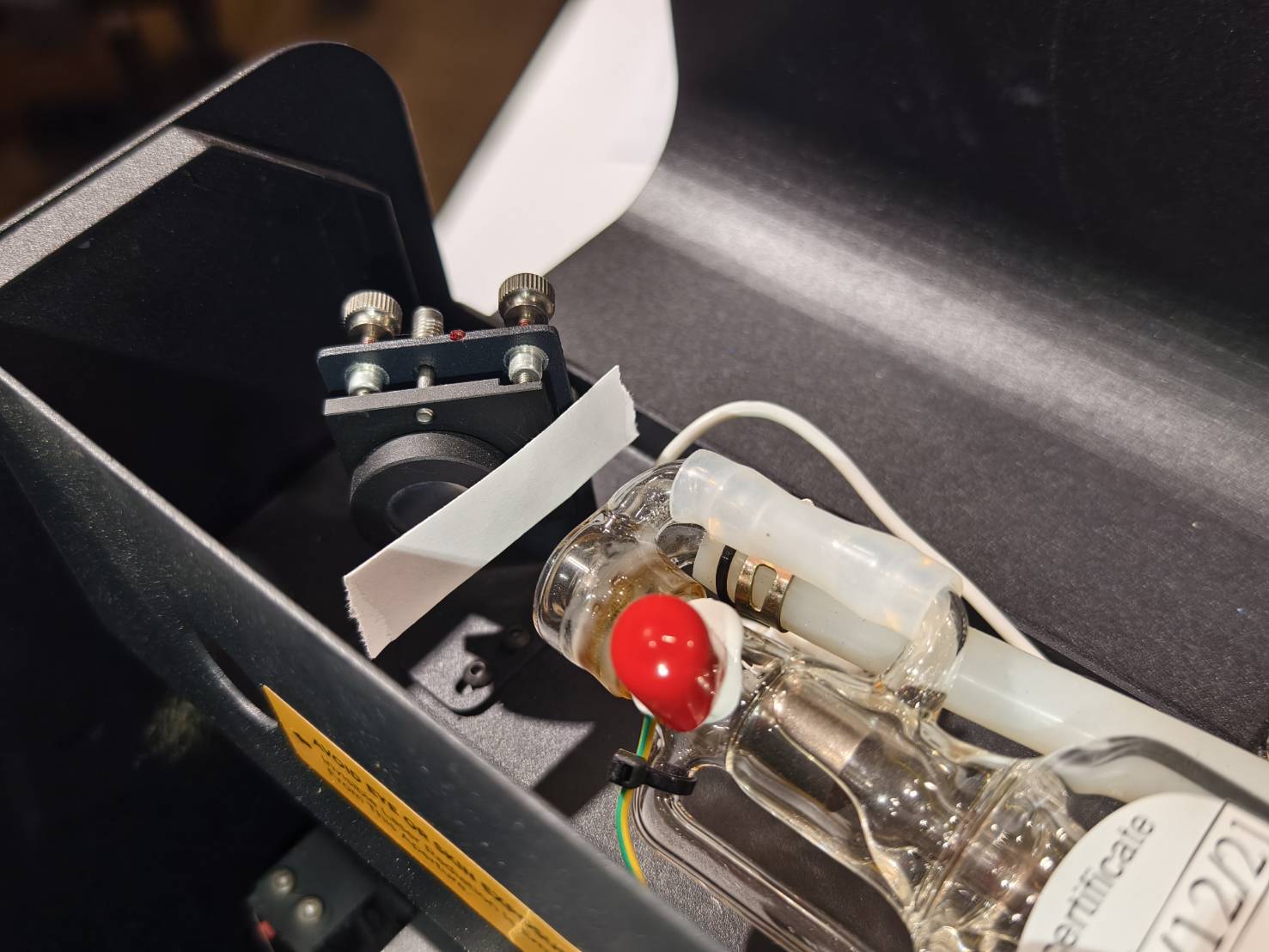

  • Placera tejpen på spegeln så att den har en vinkel på 90 grader mot strålen.



  • Stäng bakstycket.


Steg 3.1

Gör 5 pulser och kontrollera om tejpen har ett bränt märke på sig.
(Vänligen se examples för att avgöra resultatet av tejpen.)

A. Sätt på maskinen.
B. Stäng locket.

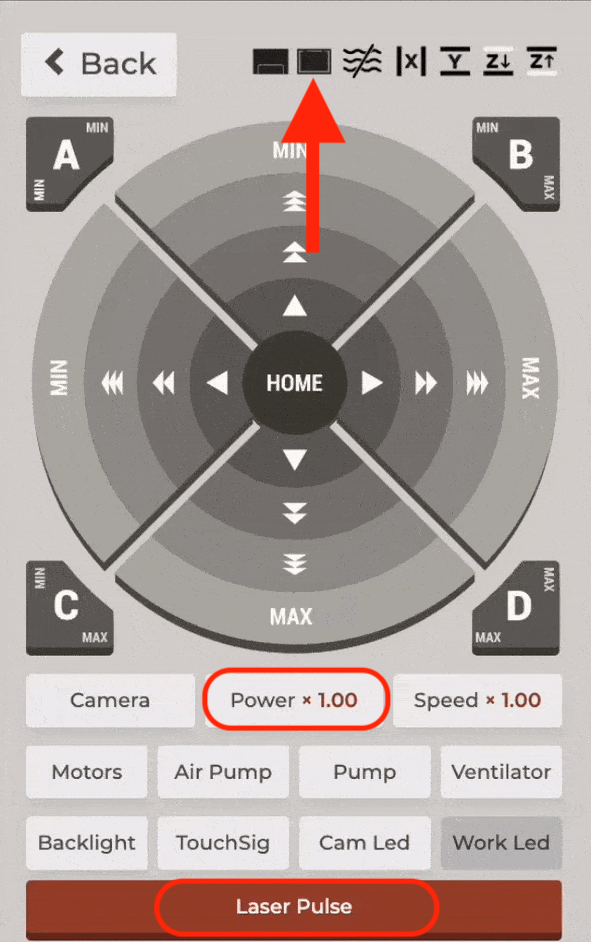

C. Gå in i underhållsläge och vänta tills hemningsprocessen är klar.

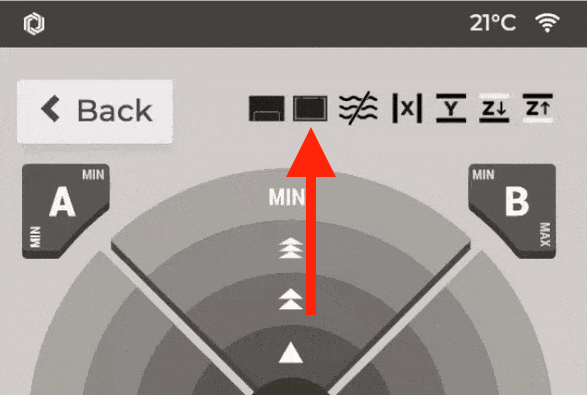

     (Se till att dörrens ikon är stängd, annars kommer du inte att kunna göra en puls.)
D. Hitta knappen för puls.
E. Ett tryck = en puls, två tryck = två pulser, och så vidare.
F. Kontrollera tejpen
⚠︎ Gör alltid pulser när dörrlocket är stängt.



Tejpresultatexempel

Bra exempel - Rund och stark

Dåligt exempel -
Svag, ihålig eller inte rund
Screenshot 2024-05-17 at 11.45.12 AM.png 2A7UkBxyMHmmnZPZZ6GhVDYn3cRinoq2RQ.png
Screenshot 2024-05-17 at 11.44.44 AM.png 323857.jpg



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, det har ett brännmärke och resultatet är bra >> Laserutgången har inga problem >> Vänligen Kontrollera OPA
  • Det har ett brännmärke, men resultatet är dåligt >> Steg 3.2


Steg 3.2

  • Använd en ny tejp på den första spegeln.



  • Av säkerhetsskäl, ställ in effekthastigheten till x0.01 för att säkerställa att inga pulser uppstår under testningen.

    Step



  • Dörrsensorn är inbyggd i chassits LED-lampor. Se videon nedan för att hitta den.

    Step



  • Dörrsensorn kommer att ha två LED-lampor i rött, och de kommer alltid att vara PÅ.
    Step
    Step



  • Placera konformade avståndshållare (magneter) nära båda LED-lamporna. Ljuset bör vara "starkare" när den upptäcker en magnet. När båda LED-lamporna upptäcker magneter samtidigt, skickas en dörrstängningssignal till systemet och ikonen på panelen ändras.

    Step



  • När du har placerat de konformade avståndshållarna på plats, stäng dörren.
    Step



  • Ändra tillbaka effekthastighetsinställningen till x1.00, se till att ikonen är stängd,
    och gör sedan 5 pulser. (Se examples för att avgöra resultatet av tejpen.)



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, det har ett brännmärke och resultatet är bra >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Dörrsensorn är defekt.
      2. magneten på dörren är inte tillräckligt stark. (Mindre sannolikt)
  • Det har ett brännmärke, men resultatet är dåligt >> Steg 6
  • Inget brännmärke alls >> Steg 4


Steg 4

  • Stäng av maskinen.

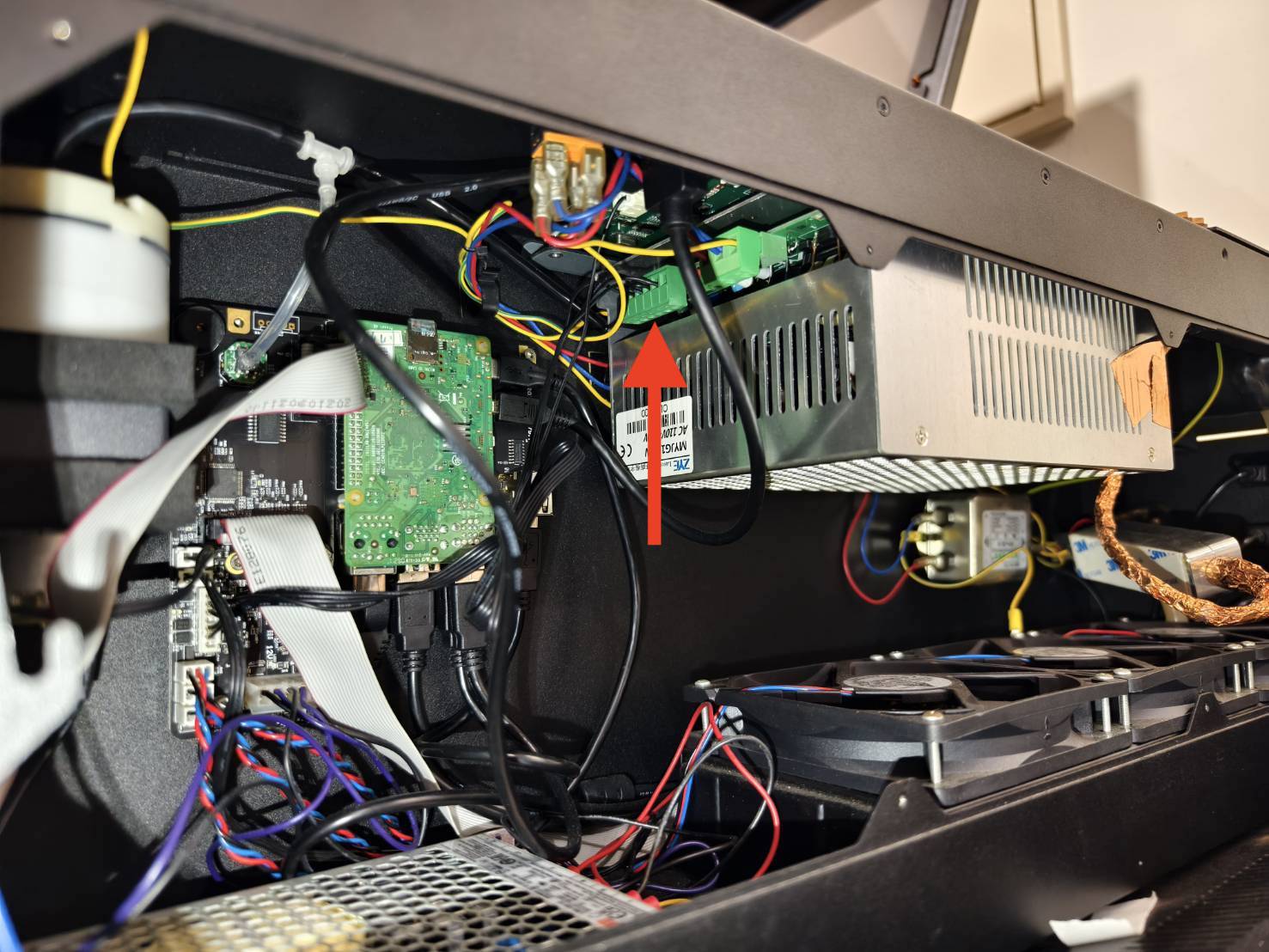

    Ta bort sidoluckan genom att skruva loss dessa T8-skruvar och koppla ur de två USB-förlängningarna. (Se diagram om ditt kretskort inte är detsamma som på bilden.)

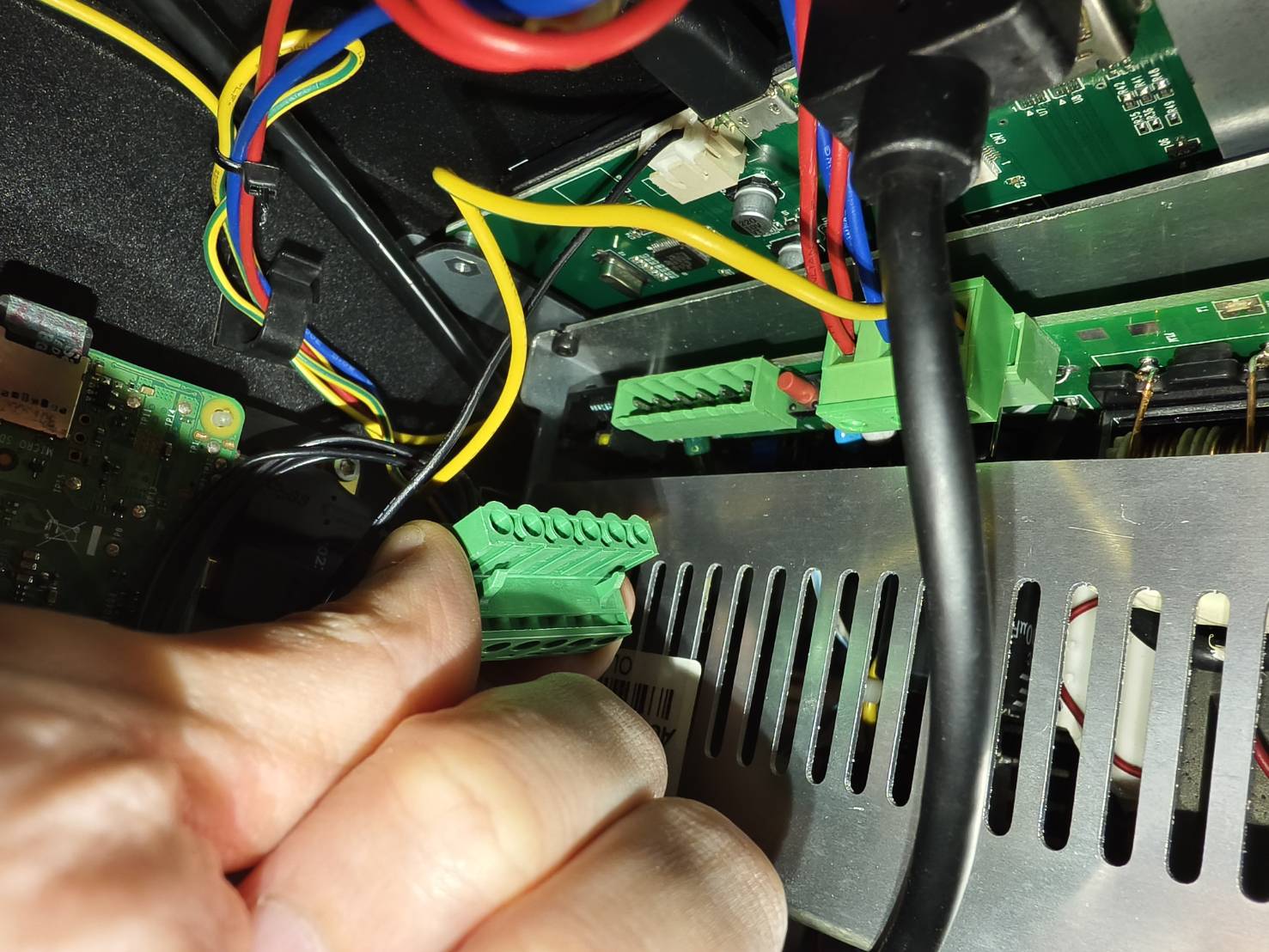

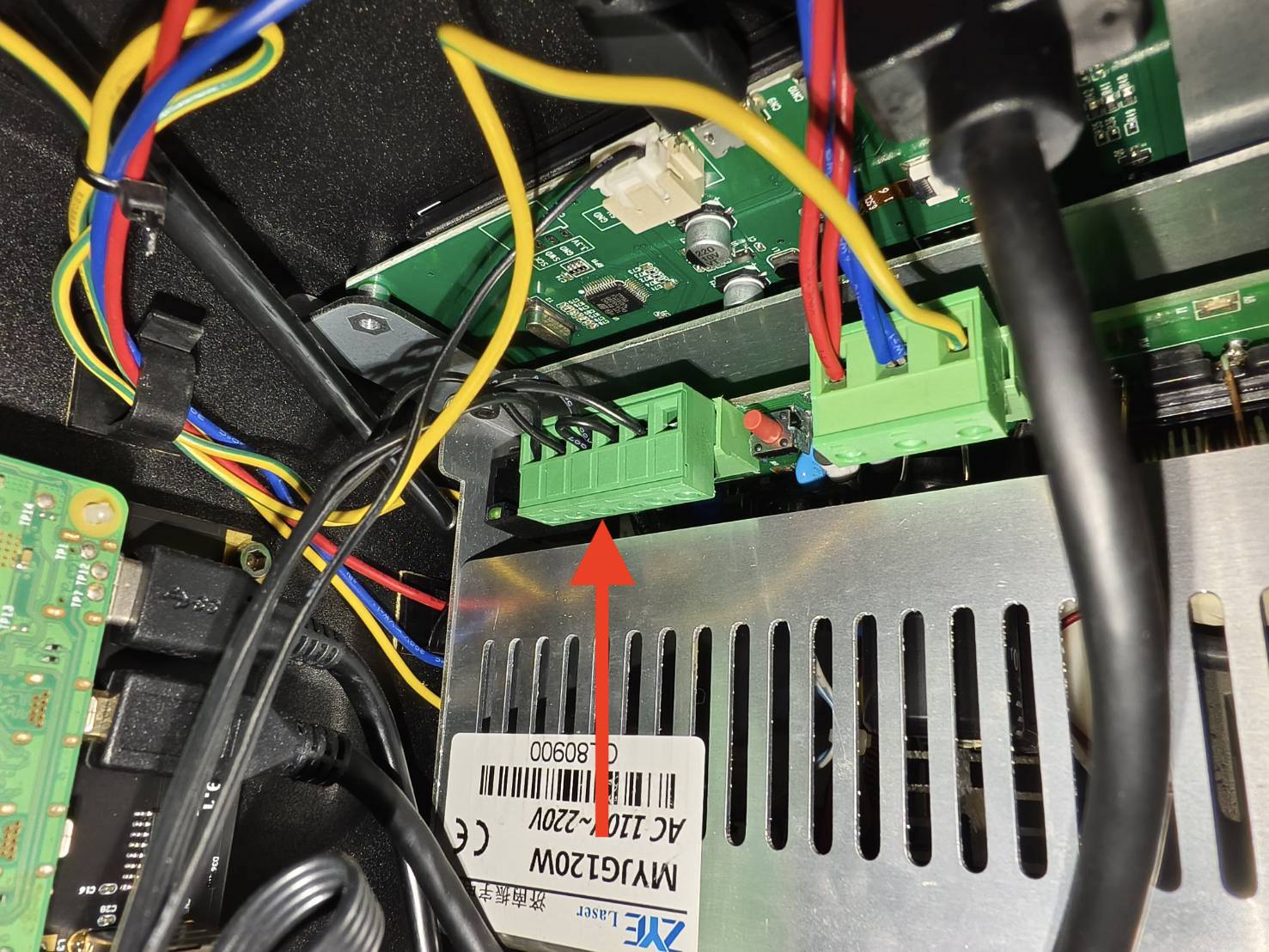

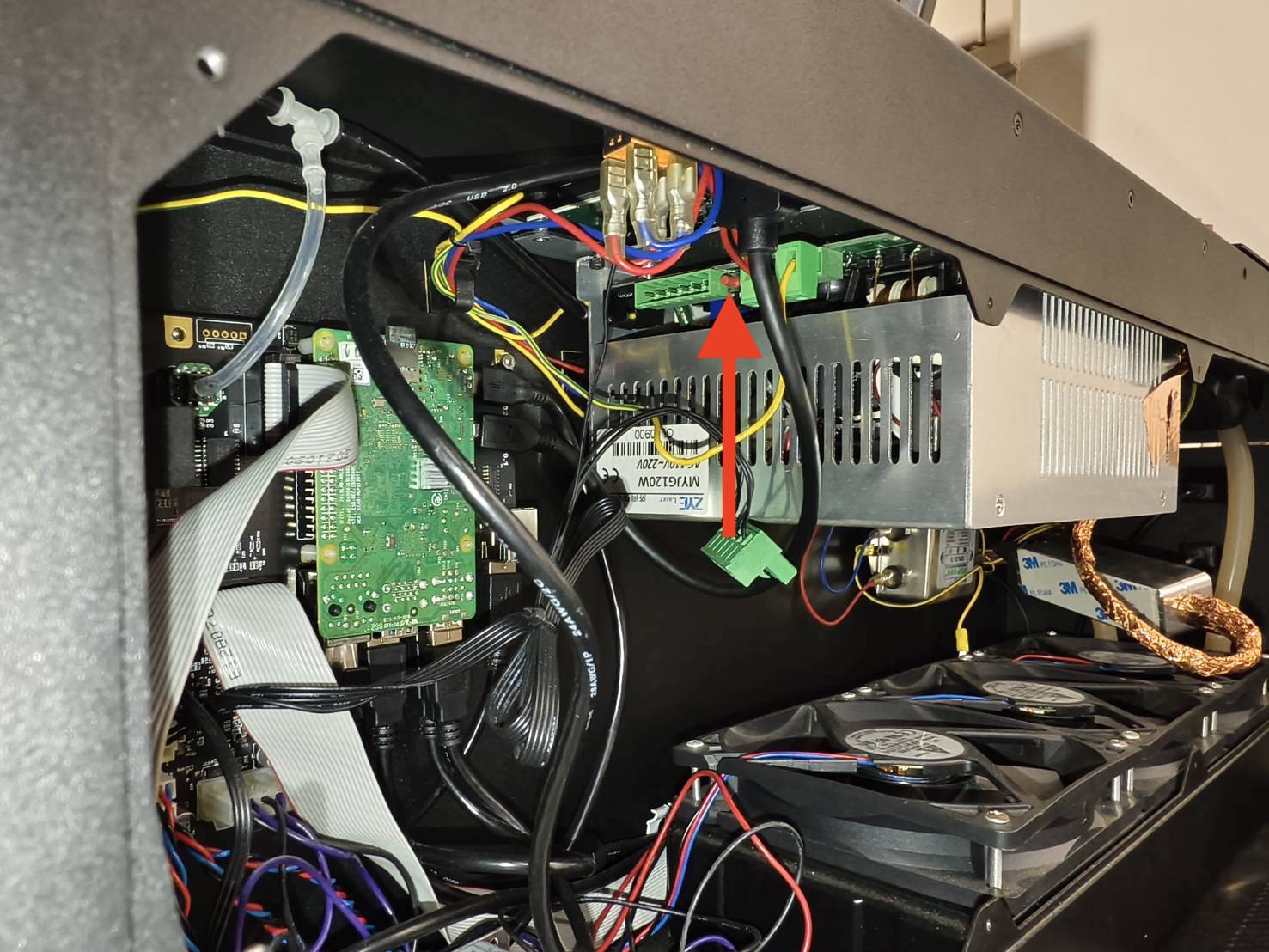

  • Koppla ur laserkontrollkabeln på laserströmförsörjningen.




  • Efter att ha kopplat ur kabeln, gå till Steg 4.1.




Steg 4.1

Vänligen använd gummihandskar före nästa åtgärd.

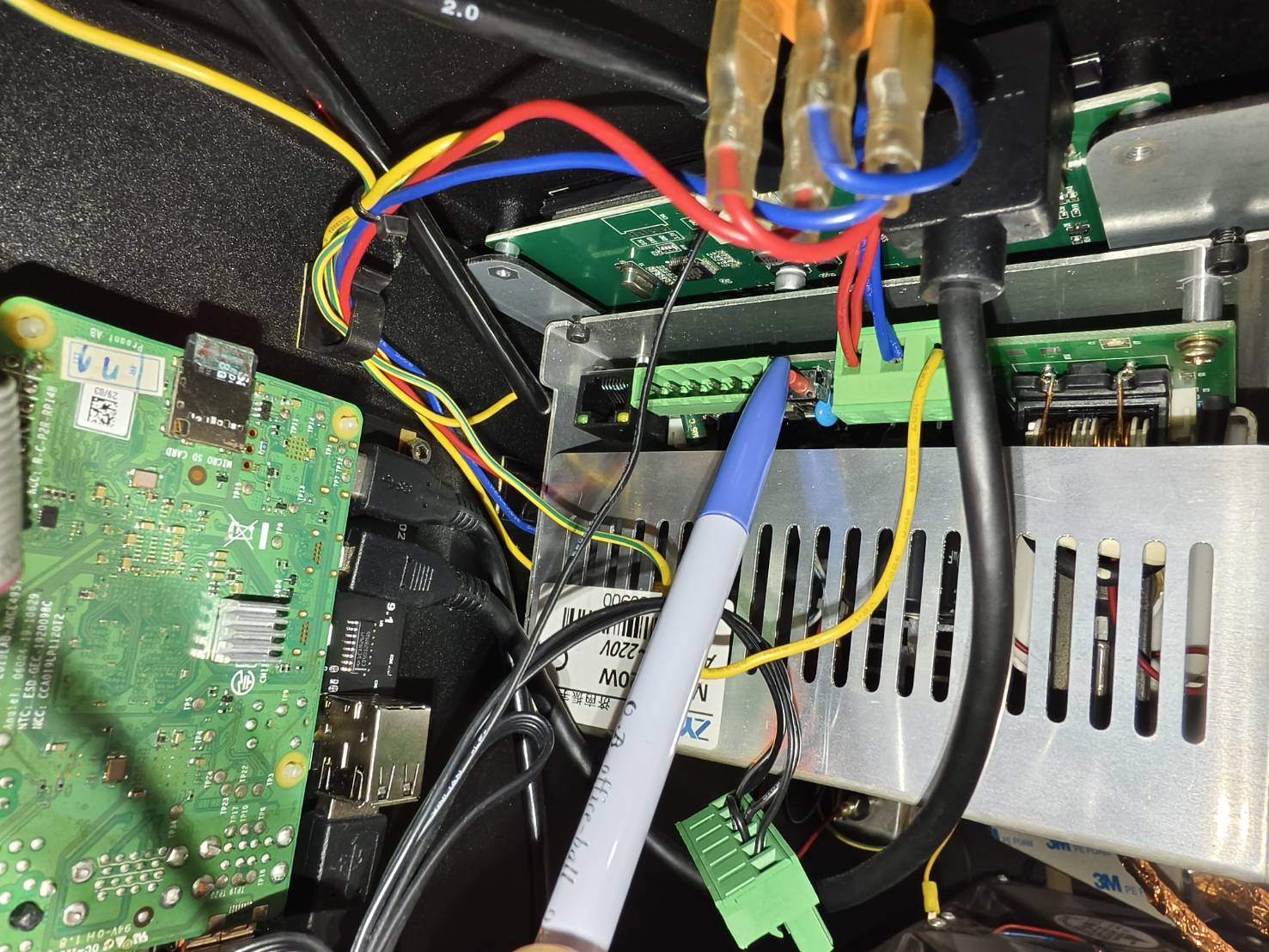

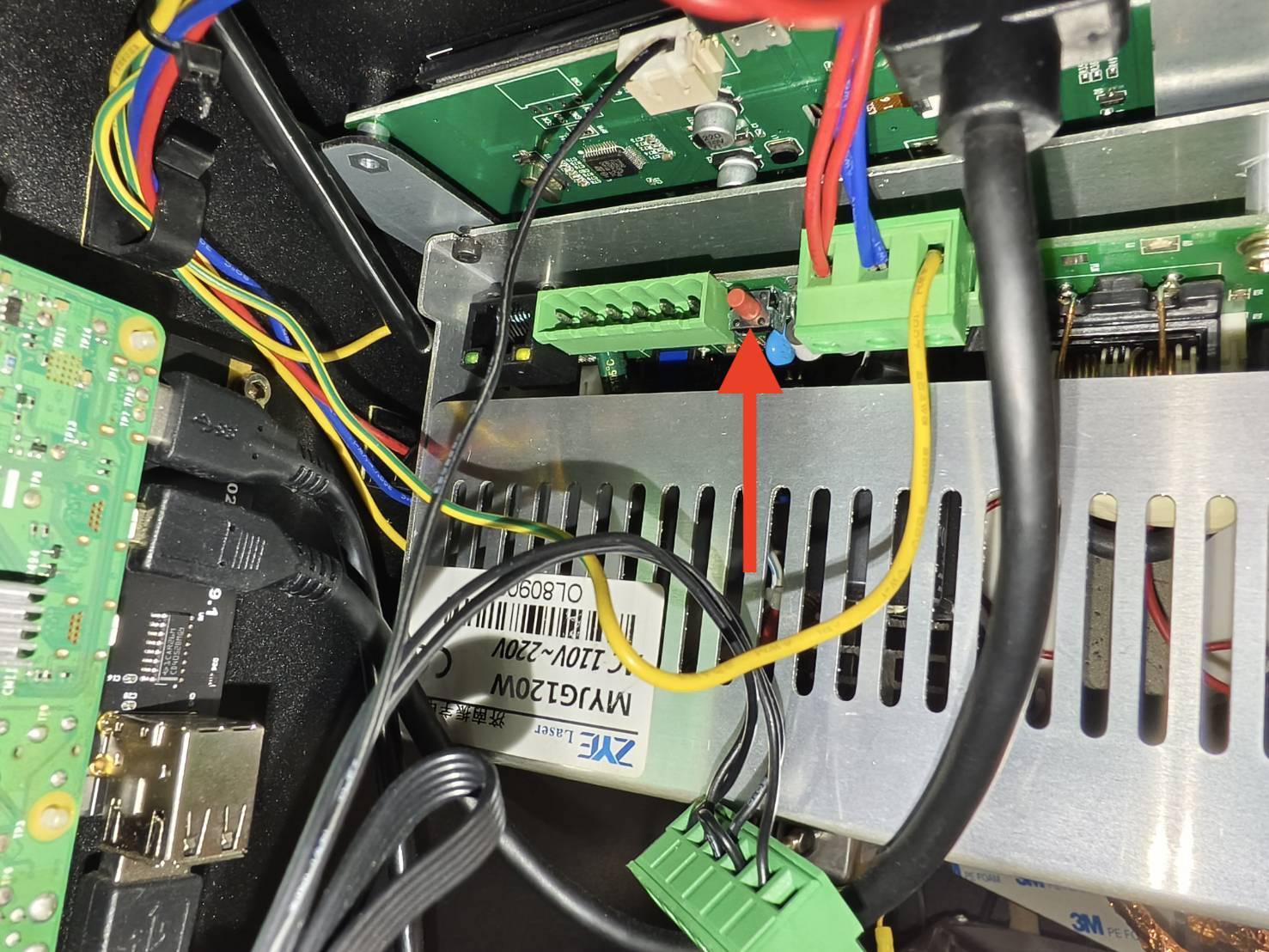

Slå på maskinen. Tryck på laserkraftknappen två gånger eller håll den i 1-2 sekunder med en penna eller penna och kontrollera laserutgången på tejpen.
(Vänligen se examples för att avgöra resultatet av tejpen.)



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, det har ett brännmärke och resultatet är bra >> Steg 5
  • Det har ett brännmärke, men resultatet är dåligt >> Kontakta kundtjänst
    • Möjlig orsak: Ditt laserrör har helt försämrats och behöver bytas ut.
  • Inget brännmärke alls >> Kontakta kundtjänst
    • Möjlig orsak:
      • Laserströmförsörjningen (PSU) har ett problem och behöver bytas ut
      • Laserröret har ett problem och behöver bytas ut



Steg 5


Steg 5.1

Använd en ny 2-lagers tejp och 5 pulser för att se om tejpen har ett brännmärke.
(Vänligen se examples för att avgöra resultatet av tejpen.)



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, det har ett brännmärke och resultatet är bra >> Problem löst
    • Möjlig orsak: Firmware-problem
  • Det har ett brännmärke, men resultatet är dåligt >> Steg 6
  • Inget brännmärke alls >> Kontakta kundtjänst
    • Möjlig orsak:
      1. Laserstyrningskabeln är defekt
      2. Moderkortet är defekt


Steg 6

  • Använd en ny 2-lagers tejp och sätt den på den första spegeln.

  • Höj effekthastigheten till x1.5 och 5 pulser för att se om bränningen blir starkare.
    (Vänligen se examples för att avgöra resultatet av tejpen.)



Bestäm ditt resultat och nästa åtgärd att vidta:

  • Ja, det har ett brännmärke och resultatet är bra >> Din maskin kan fortfarande fungera
    • Förslag: Höj effekthastigheten och sänk hastigheten i varje uppgift tills röret försämras helt.
    • Möjlig orsak: Ditt laserrör har försämrats något
  • Det har ett brännmärke, men resultatet är dåligt >> Kontakta kundtjänst
    • Möjlig orsak: Ditt laserrör har försämrats helt och behöver bytas ut



Kontakta kundtjänst

Följ instruktionerna i länken nedan för att korrekt rapportera ett problem till din lokala återförsäljare eller FLUX-support. [Kontakta kundtjänst]

*Den insamlade informationen, såsom foton eller videor som visar problemet med din maskin i denna artikel, kommer att behöva delas med återförsäljaren eller FLUX-supporten.
