5-9 Speglar och linser är oxiderade eller trasiga – FLUX Help Center

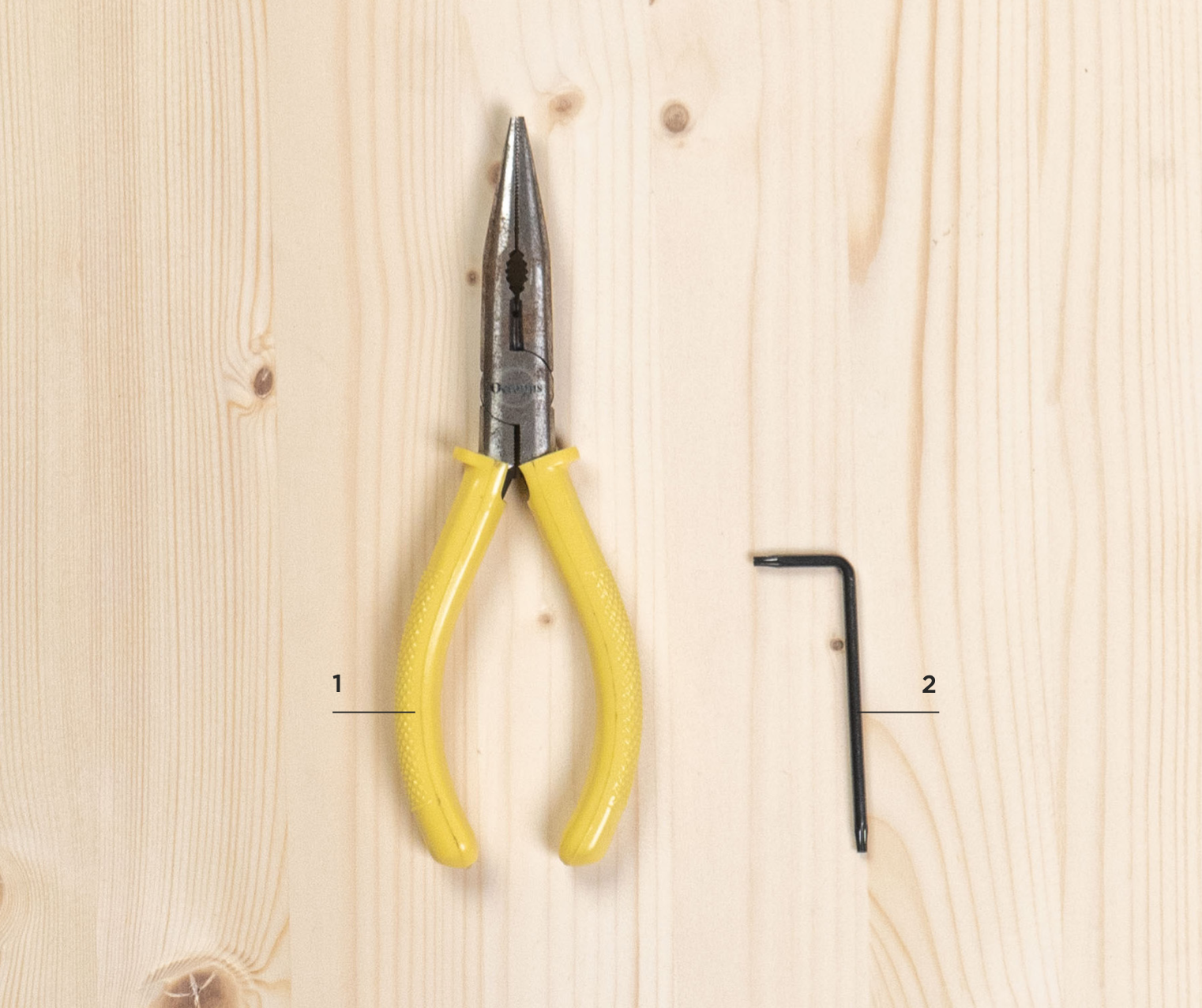

Förberedelseobjekt : Självförberedelse : 1|Spetsig tång
Inkluderat i tillbehörslådan : 2|Torxskruvmejsel

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Testobjekt :

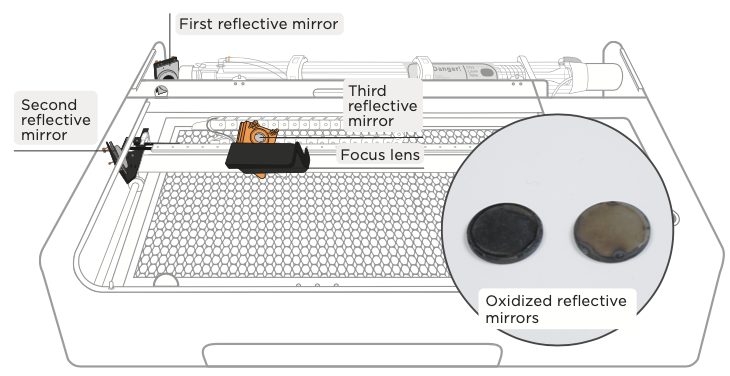

1. Kontrollera om speglar och lins är oxiderade eller trasiga : Om det finns svarta fläckar, vita fläckar etc. på ytan av den första, andra och tredje reflekterande spegeln, eller om det finns allvarliga repor och fläckarna inte kan tas bort genom【Underhåll】Rengöring av speglar och lins (s.138), eller om fokuslinsen är deformerad eller trasig på grund av yttre kraft, bör speglarna och linsen bytas ut.

Utbytessteg :

Första reflekterande spegeln :

a. Lyft bakstycket: Använd en Torxskruvmejsel för att ta bort de 2 skruvarna på båda sidor av bakstycket och lyft sedan locket.

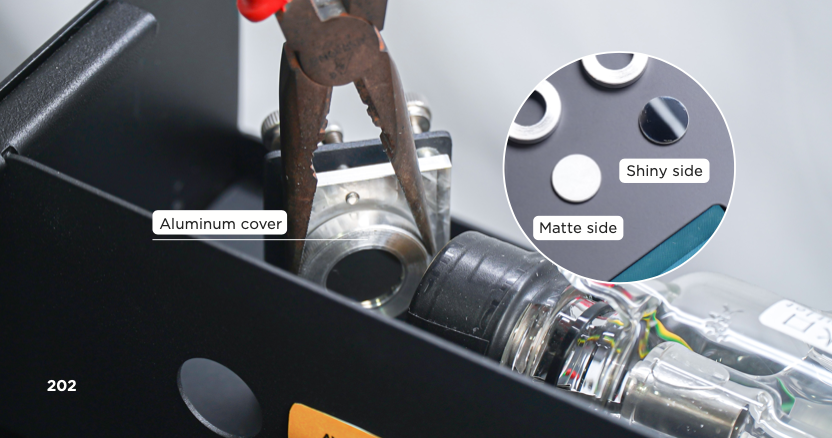

b. Lossa aluminiumlocket: Lossa aluminiumlocket som fixerar spegeln (vänd spegeln och vrid moturs), om det inte går att vrida, använd en spetsig tång för att klämma fast aluminiumramen och vrid igen >

c. Byt ut spegeln: Ta ut den gamla spegeln > Sätt den nya spegeln med den matta sidan vänd mot spegelhållaren (laserstrålen kommer att träffa den blanka sidan) >
d. Dra åt aluminiumlocket: Dra åt aluminiumlocket tillbaka på spegelhållaren.



Andra reflekterande spegeln : Efter att ha öppnat dörrskyddet, följ stegen b~d för den första reflekterande spegeln (positionen för den andra reflekterande spegeln visas på bilden på s.202).

Tredje reflekterande spegeln :

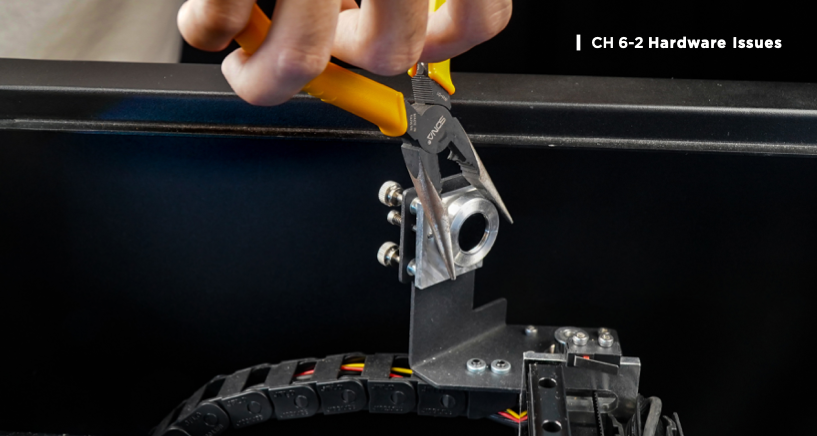

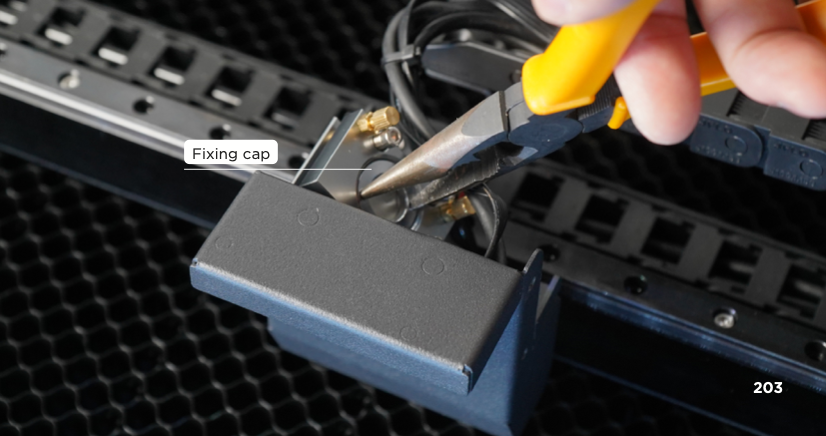

a. Lossa fixeringslocket: Använd den spetsiga tången för att hålla de två runda punkterna på spegelns fixeringslock och skruva loss fixeringslocket moturs >

b. Byt ut spegeln: Ta ut den gamla spegeln, du kan dra ut spegeln från laserinloppsområdet > Placera den nya spegeln med den blanka sidan vänd mot spegelhållaren >

c. Dra åt fixeringslocket: Använd spetsig tång för att hålla de två runda punkterna på spegelns fixeringslock och dra åt fixeringslocket medurs. ___2022-07-25___9.57.06.png


Fokuslins:

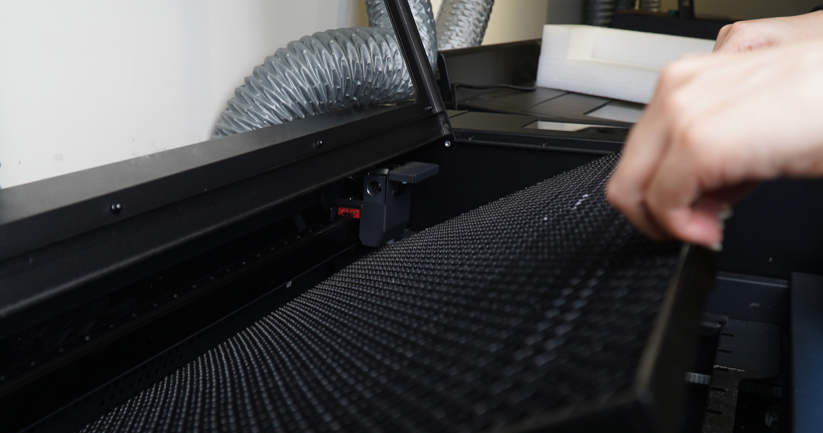

a. Ta bort bikakebord【Underhåll】Rengöring av bikakebord, steg 1 (s.135). >

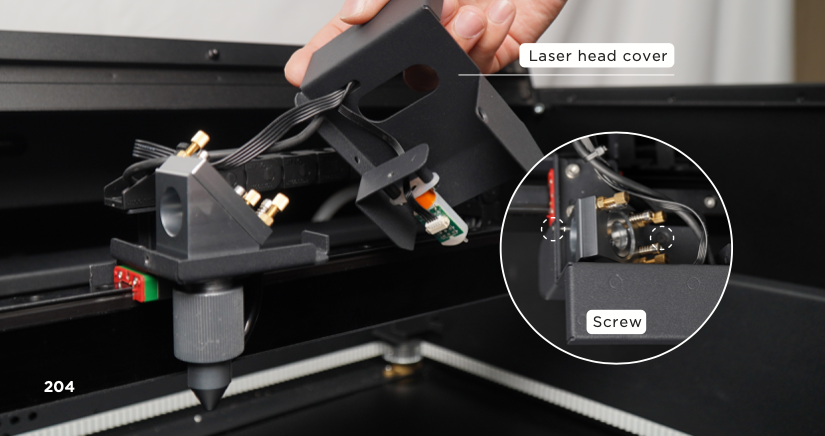

b. Flytta laserhuvudets skydd åt sidan: Lossa 2 skruvar på laserhuvudets skydd med en Torx-skruvmejsel och flytta sedan skyddet åt sidan >

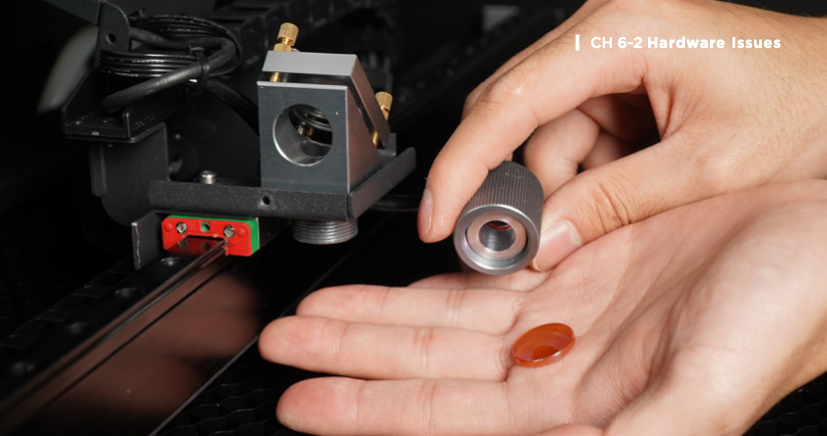

c. Ta bort laserhuvudet: Skruva av munstyckets fästring medurs. Om det inte går att skruva loss, använd en spetsig tång för att hjälpa till > Ta bort laserhuvudet och undvik att fokuslinsen trycks ut > ___2022-07-25___9.58.09.png

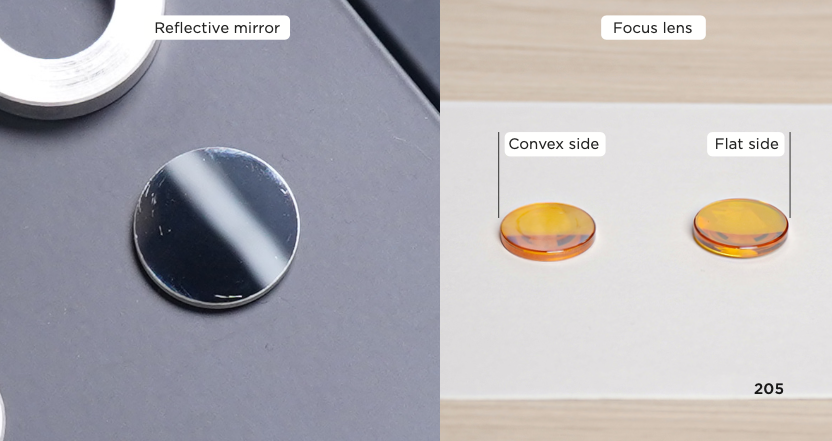

d. Byt ut linsen : Ta bort den gamla linsen > Sätt den nya linsen i laserhuvudet med den platta sidan nedåt (håll i kanten av linsen och titta in i linsen, du kan se dig själv på den konvexa sidan, men du kan inte se dig själv på den platta sidan) >

e. Sätt tillbaka laserhuvudet : Sätt tillbaka laserhuvudet > Dra åt munstyckets fästring moturs >

f. Dra åt laserhuvudets skydd : Dra åt 2 skruvar på laserhuvudets skydd >

g. Sätt tillbaka bikakebordet 【Underhåll】 Rengöring av bikakebord, steg 3 (s.135).

Felsökningsprotokoll :

1. Foto : Ta bilder av

a. 3 reflektiva speglar (om de är oxiderade)
b. Fokuslins (om den är oxiderad eller trasig)
