Ador - Installation av utskriftsmodul

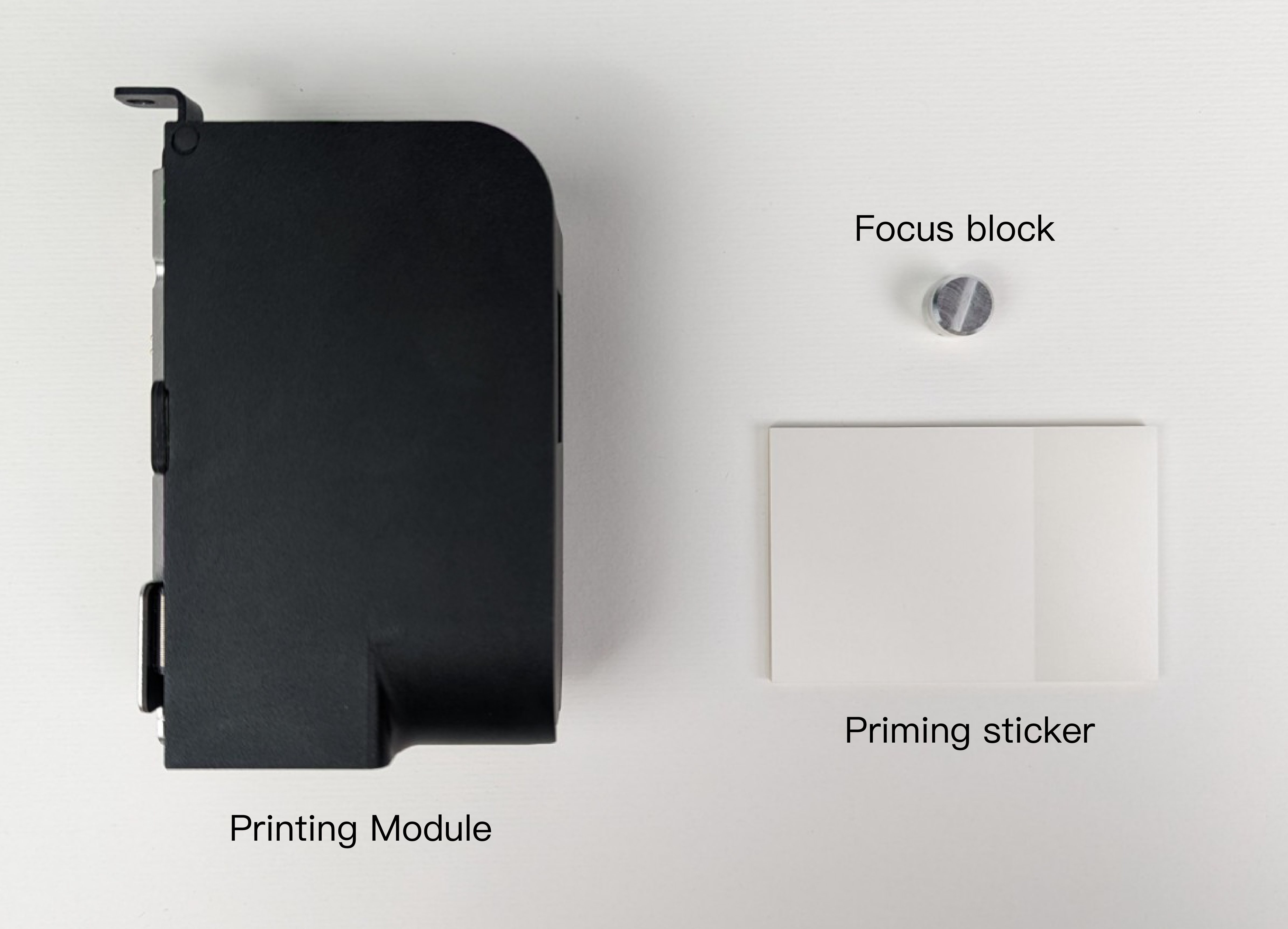

Vad finns i förpackningen?

• Utskriftsmodul
• Fokusblock (8 mm)
• Grunderingsetikett

Installationsanvisningar

Se till att du har uppdaterat till den senaste versionen av Beam Studio och Ador-firmware. Du kan uppdatera din firmware genom att följa 'Firmware-uppdatering' guiden i Ador Help Center.

Installation av utskriftsmodul

1. Lossa handskruven 『A』 på moduladaptern 『B』.
2. Rikta pricken 『C』 på utskriftsmodulen mot upplåsningssymbolen 『D』 på moduladaptern och för in den nedåt till låssymbolen.
3. Dra åt handskruvarna 『A』 på moduladaptern igen.

Efter installationen, vänligen genomför Kalibrering av utskriftsmodul innan du börjar skriva ut.

Starta utskrift

1. Placera materialet i maskinen

2. Före fokusering: Flytta utskriftsmodulen ovanför materialet. Se till att du placerar Fokusblock under Adors fokusprob för autofokusering.

*Observera: Utför inte autofokuseringen utan att använda fokusblocket. Det kan skada skrivhuvudet.

3. Starta fokusering:
Klicka två gånger på fokusknappen på maskinens vänstra sida eller håll in "AF"-knappen på kontrollpanelen. Dessutom visas en varning på panelen för att säkerställa att fokusblocket har placerats korrekt. Klicka på "Fortsätt" för att gå vidare. Fokuseringen är klar när utskriftsmodulen rör vid materialet och rör sig uppåt. Kontrollera att fokusavståndet är korrekt före varje utskrift.

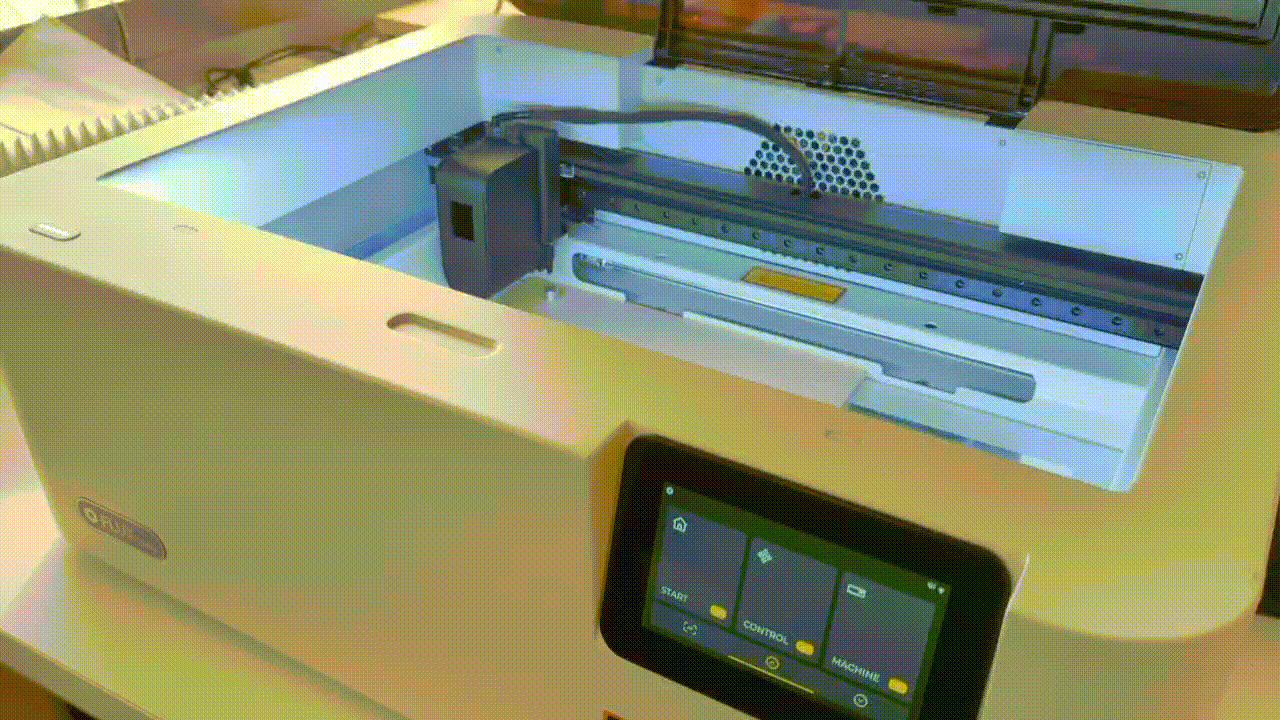

a. Håll in "AF"-knappen på kontrollpanelen:

b. Dubbelklicka på fokusknappen på maskinens vänstra sida:

4. Placera primingdekalen: Ta en primingdekal och placera den på det oanvända arbetsområdet.

5. Ta bort fokusblocket och stäng luckan

6. Starta den senaste versionen av Beam Studio på din dator.

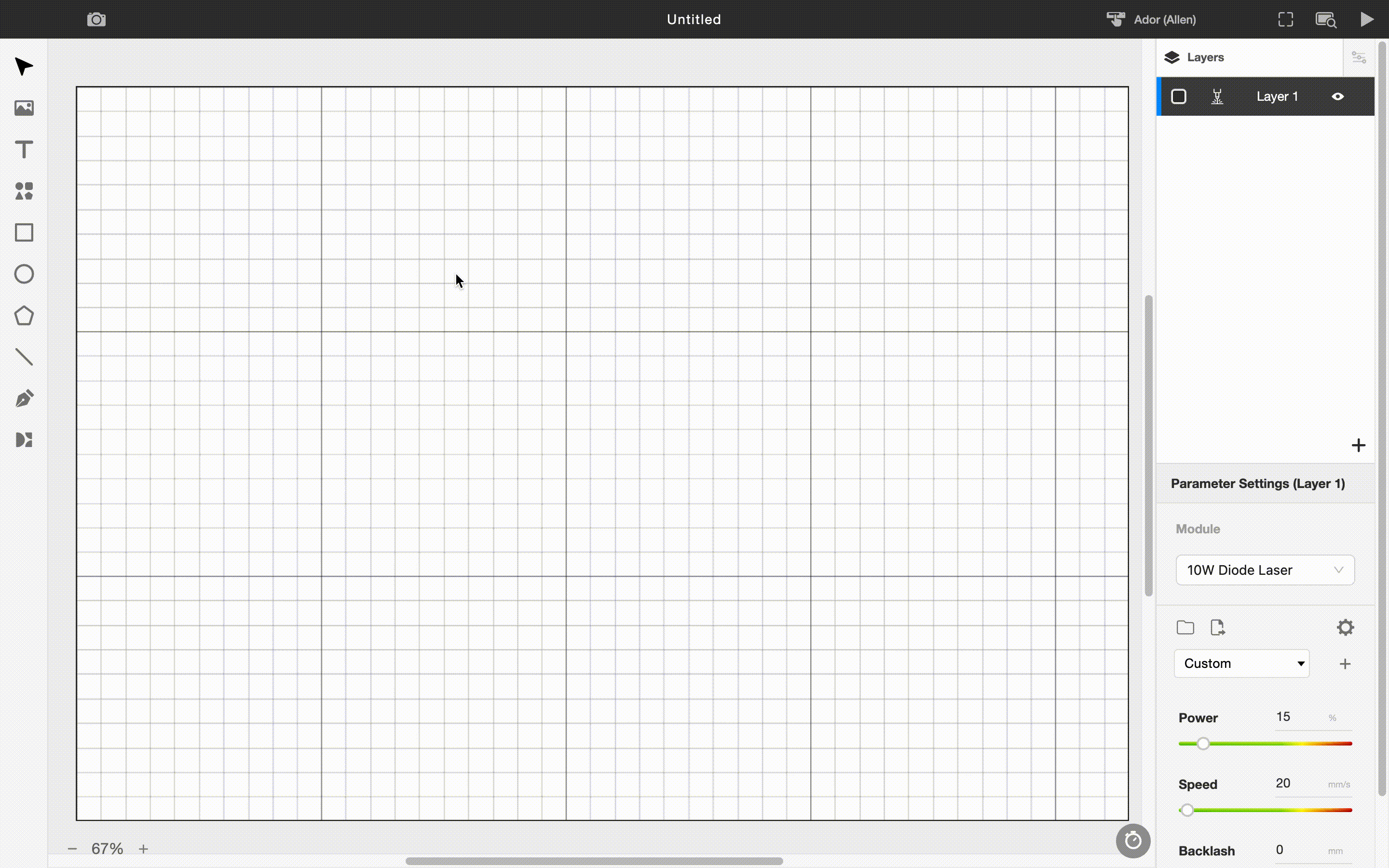

7. Importera exempelfilen: Välj "Arkiv" > "Exempel" > Exempel på Ador-utskrift - Enfärgad

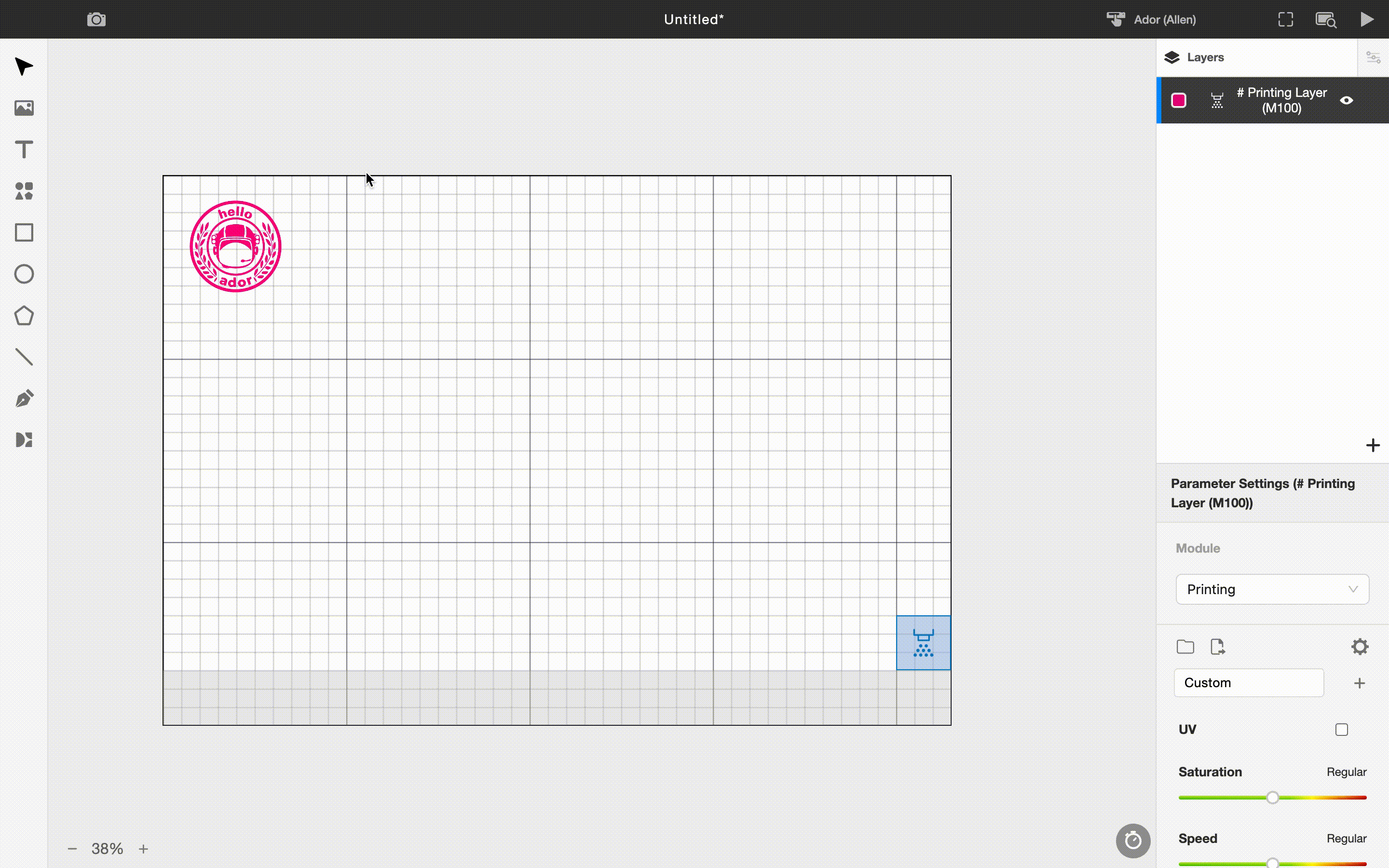

8. Förhandsgranska graveringsposition: Klicka på kameraikonen i övre vänstra hörnet, välj maskinnamnet för att slutföra förhandsgranskningen.

9. Flytta provet och primingområdet: Dra och släpp bilden till önskad utskriftsposition. Primingområdet ska vara i linje med primingdekalen.

10. Installera Magenta bläckpatronen:

a. Skaka bläckpatronen försiktigt.

b. Ta bort skyddsclipset.

c. Rengör skrivhuvudet med luddfria dukar sprayade med alkohol (över 99% rekommenderas).
Observera att rengöringen ska ske i en riktning; torka inte fram och tillbaka.

d. Installera bläckpatronen i utskriftsmodulen.

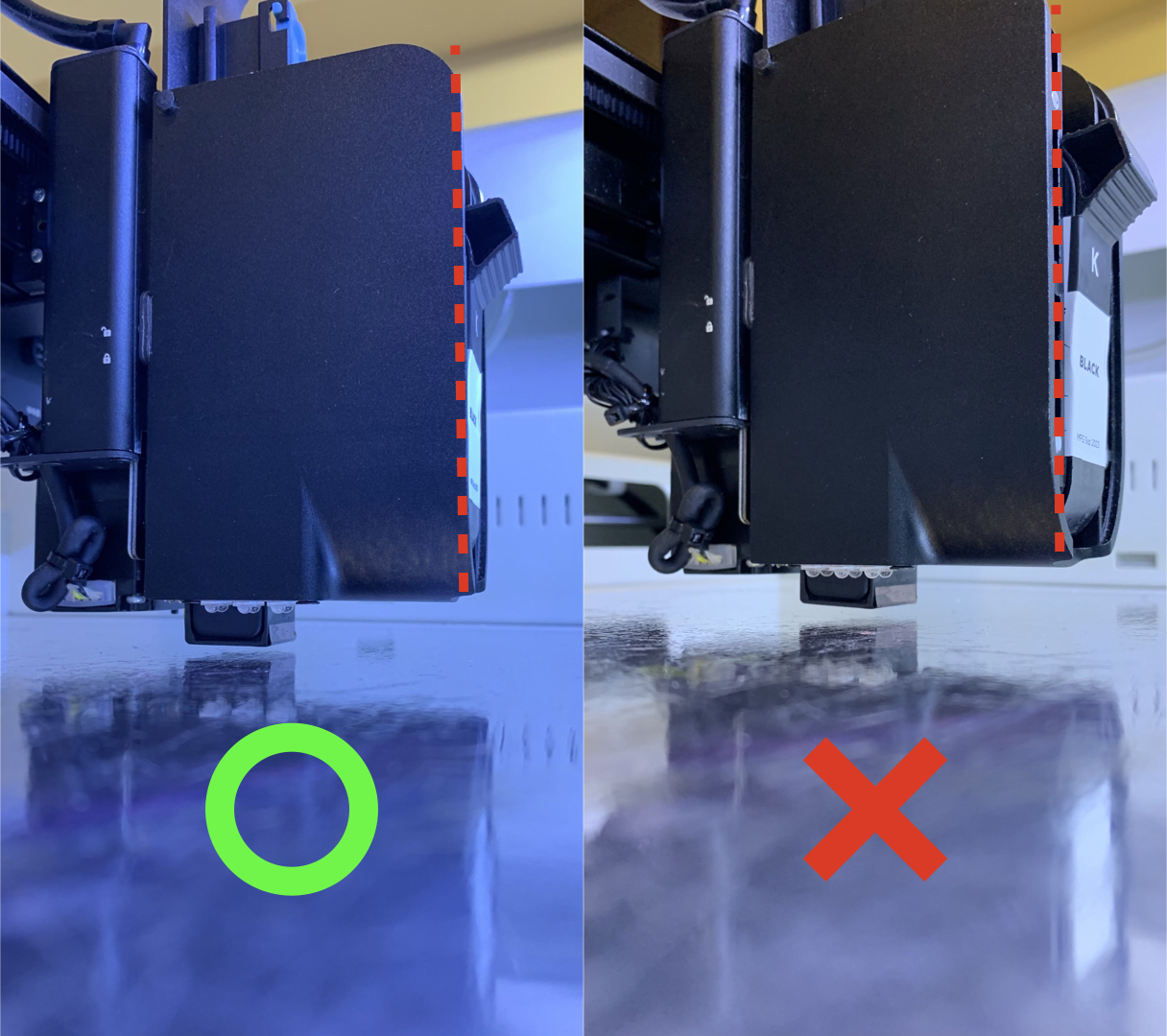

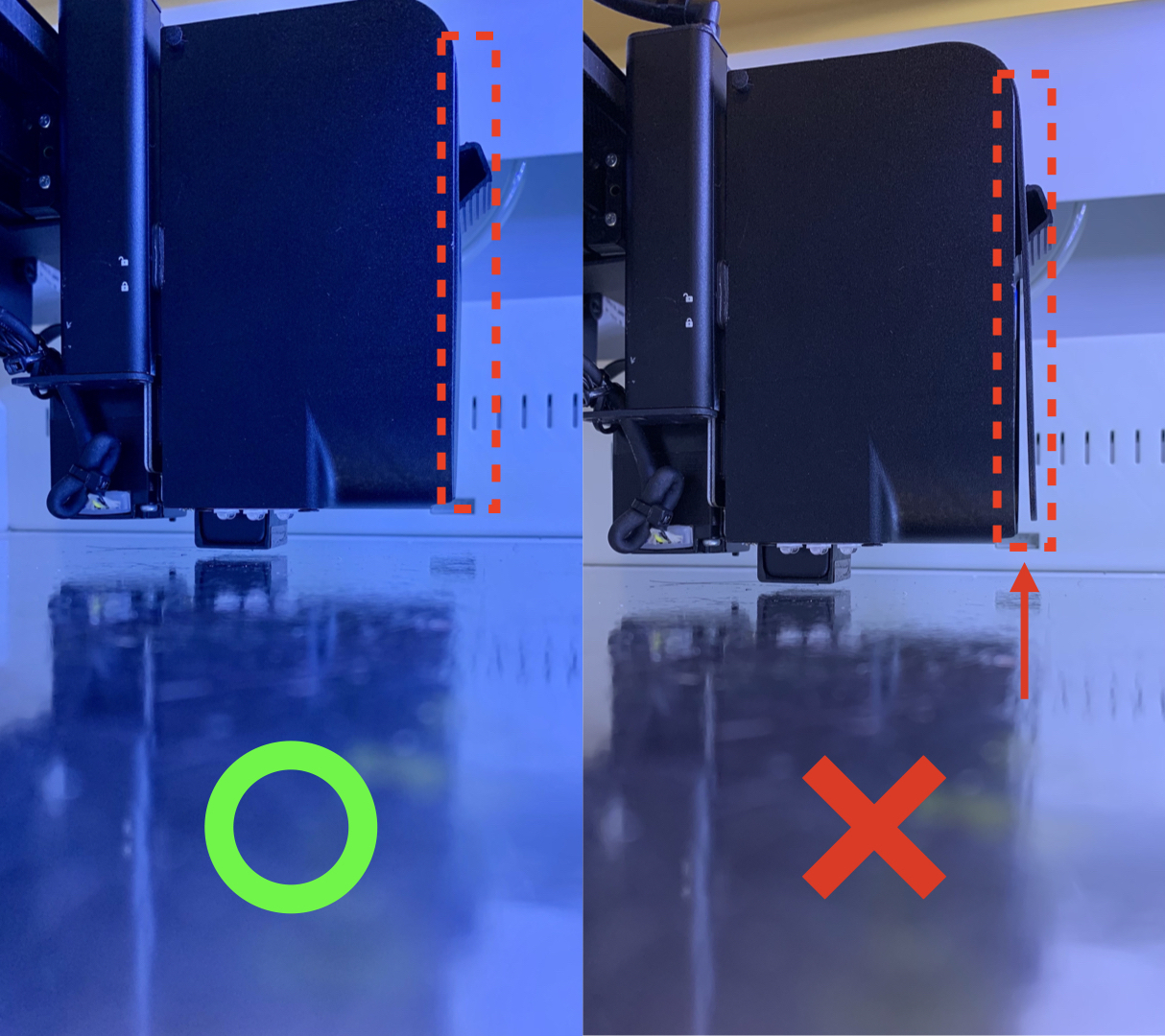

Se till att bläckpatronen är korrekt installerad och att modulens lock är helt stängt.

11. Stäng luckan:

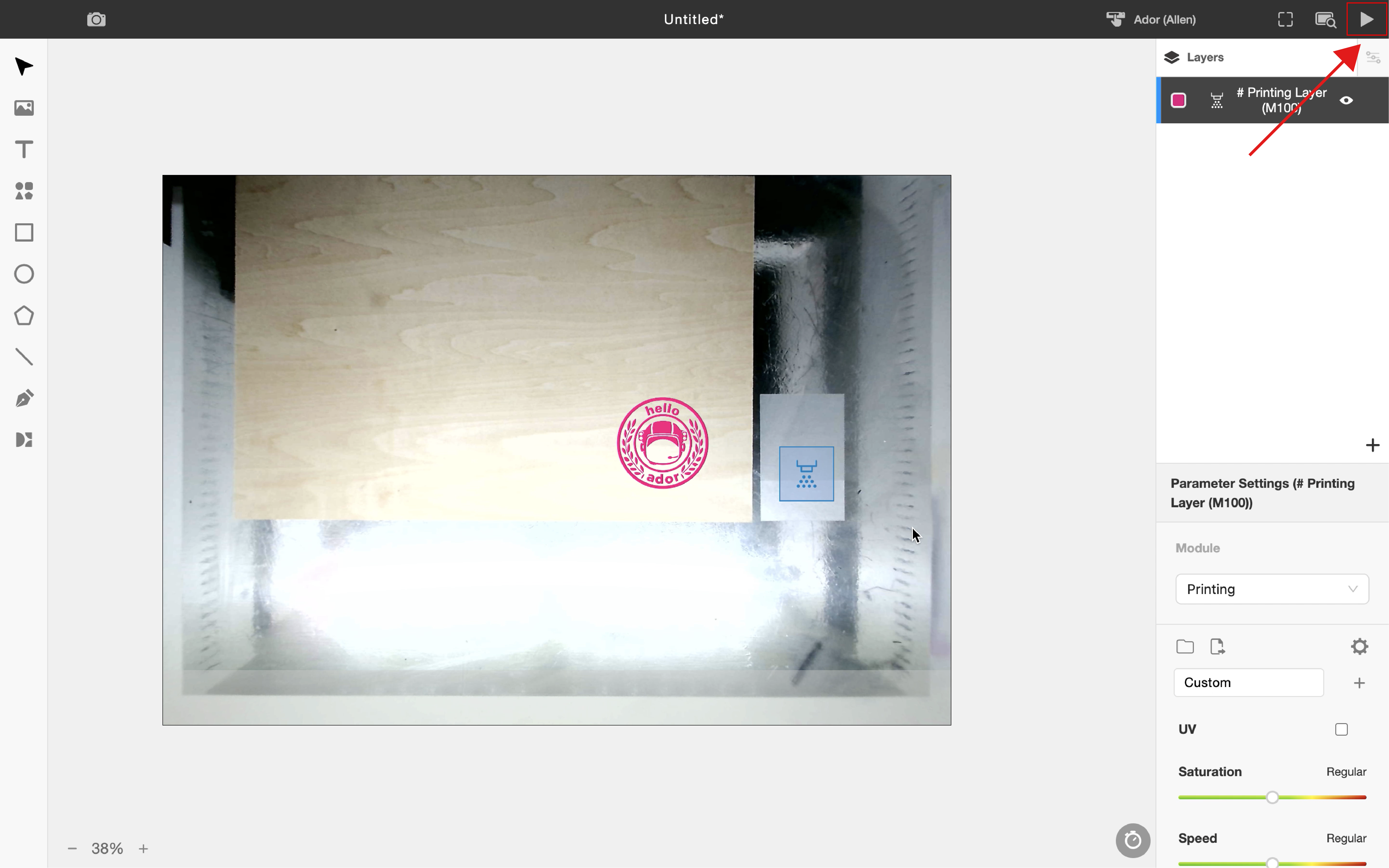

12. Skicka filen: Klicka på pilknappen i övre högra hörnet för att skicka filen.

OBS: Ta inte bort utskriftsmodulen eller bläckpatronen medan maskinen är i drift.

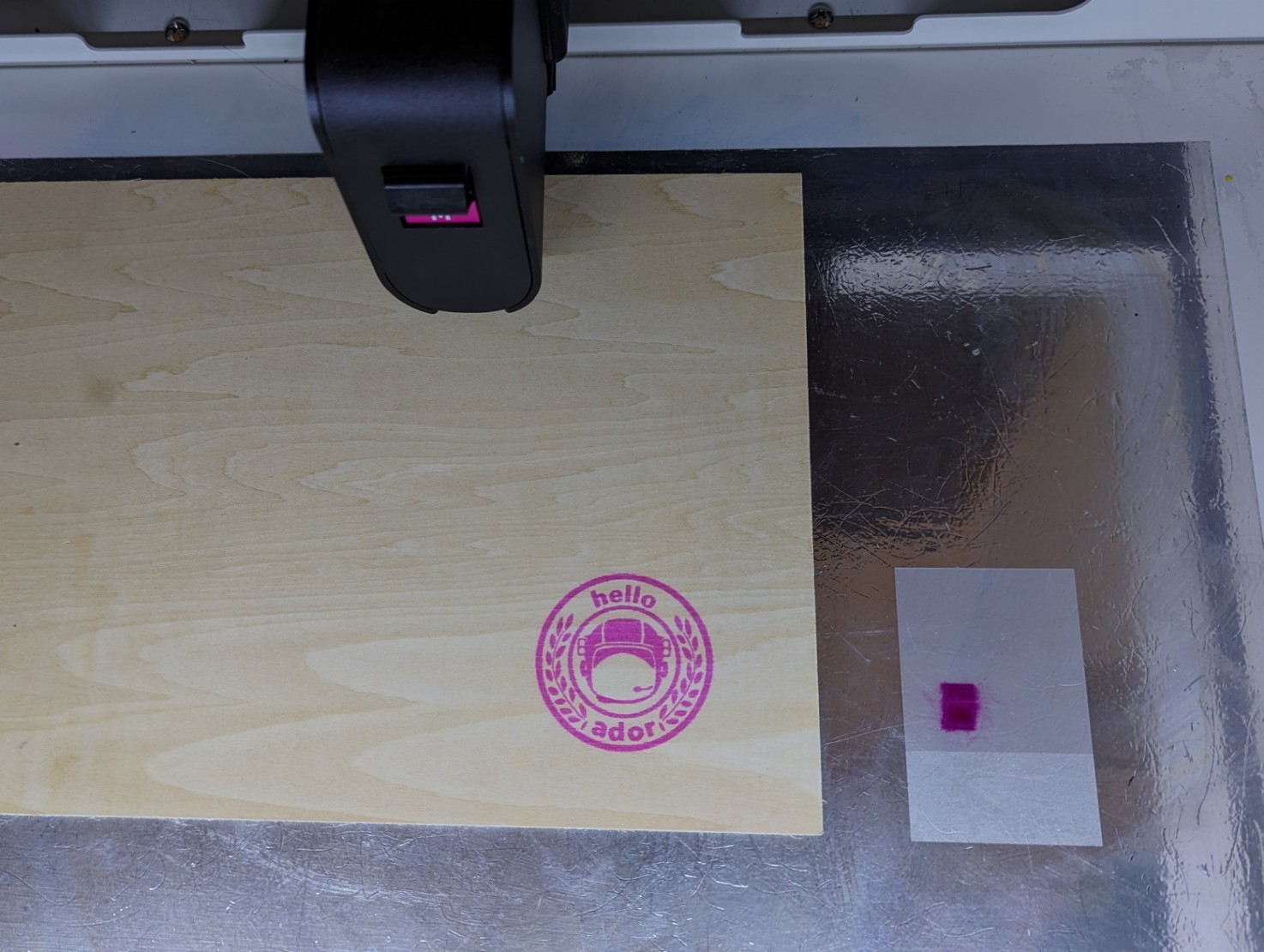

13. Efter utskrift, rengör skrivhuvudet igen på samma sätt och sätt sedan tillbaka skyddsclipset.

Om utskriftsresultatet är suddigt, otydligt eller blekt, kontrollera om laserhuvudet är korrekt fokuserat.
Om det stämmer, vänligen kontrollera materialets lämplighet/parametrar och hitta felsökningsinformation här: Ador - Icke-optimala utskriftsresultat/Felaktigt inriktade utskriftsresultat
