Ador - Guide för genomströmningsgravering – FLUX Help Center

⚠︎ Varning: Genommatningsfunktionen är inte tillgänglig i Europa.

Beskrivning

Denna artikel guidar dig genom att ställa in passthrough-funktionen och starta en testgraveringsuppgift efter hårdvaruinstallationen.
För utskrift med passthrough, se Ador - Guide för Passthrough-utskrift.

Verktyg

1	Stjärnskruvmejsel
2	Hylsnyckel (7mm)
3	Maskeringstejp (Valfritt)

Steg 1

Demontera maskinen och basen om de är monterade.

Steg 2

Skruva loss dessa två skruvar på baksidan med en stjärnskruvmejsel.

Steg 3

Skruva loss skruvarna under ramen.

Observera att det kan finnas två eller tre skruvar som ska tas bort, beroende på vilken maskin du har.
Skruvtypen kan vara 7mm kapselmuttrar, stjärnskruvar eller vingskruvar.
I den här guiden finns det två 7 mm kapselmuttrar.

Steg 4

Den bakre genomföringsramen kan sedan tas bort.
(Skruvarna behövs inte för genomföring, men det rekommenderas att spara dem.)

Steg 5

Placera den bakre genomföringsramen i avsedd position.

Steg 6

Skruva loss de två skruvarna.

Steg 7

Skruva loss skruvarna under den främre ramen.

Observera att det kan finnas två eller tre skruvar som ska tas bort, beroende på vilken maskin du har.
Skruvtypen kan vara 7mm kapselmuttrar, stjärnskruvar eller vingskruvar.
I den här guiden finns det två 7 mm kapselmuttrar.

Steg 8

Den främre genomföringsramen kan sedan tas bort.

Steg 9

Ta bort de två clipsen på de främre ramarna.
(Dessa två clips kommer inte att behövas för genomföring, men det föreslås att spara dem ifall de skulle behövas i framtiden. Vänligen se installationen av icke-genomföring.)

Steg 10

Placera den främre genomföringsramen i avsedd position.

Steg 11

Montera ihop maskinen och förlängningsbasen.

Steg 12

Placera bikakan i 37mm/1,4 tums lagret eller 77mm/3,0 tums lagret beroende på materialets tjocklek. Vänligen se artikeln för installation av bikaka.

Lager	Foto	Höjdintervall (Objekt)
37mm / 1,4 tum		0 - 3 mm
77mm / 3,0 tum		3 - 15 mm
117mm / 4,6 tum		Ej tillgängligt för genomföring
155 mm / 6,1 tum		Ej tillgängligt för genomföring

Steg 13

Sätt in materialet i maskinen. Det rekommenderas starkt att du använder överblivet eller använt material första gången i övningssyfte.

Den maximala tjockleken på materialet för Adors genomföringsfunktion är 15 mm.

När du för in materialet, se till att det inte fastnar i nätsladden eller ventilationsslangen som visas i de felaktiga exemplen nedan.

Det finns två scenarier för placering av materialen. Se instruktionerna nedan.

Material 0 - 3 mm
Placera bikakan i 37 mm/1,4 tums-lagret. Sätt in materialet direkt i maskinen och placera det på bikakan. (Det rekommenderas att du skjuter materialet till vänster för att justera det mot ramen.)

3–15 mm material
Placera bikakan i 77 mm/3,0 tums-lagret. Placera några material på bikakan för att höja ditt målmaterial. Placera målmaterialet ovanpå bottenmaterialen. (Det rekommenderas att du skjuter materialet till vänster för att justera det mot ramen.)

Steg 14

Sätt maskeringstejp precis intill kanten av materialet på bikakan eller på bottenmaterialet.
Tejpen appliceras för att rikta in varje gravyr, och vi kommer att gå igenom hur man använder den senare i artikeln.

Material 0 - 3 mm
Applicera tejpen direkt på bikakan.

3–15 mm material
Förbered ett sidmaterial som har samma eller ±3 mm tjocklek som ditt målmaterial. Se till att det är tillräckligt tunt för att placera på bottenmaterialet tillsammans med ditt målmaterial.

Applicera maskeringstejpen på sidmaterialet och placera det precis intill ditt målmaterial.

Viktig anmärkning
Det är bäst om målmaterialet och sidmaterialet har samma tjocklek.

En skillnad på max 3 mm mellan dessa två material är acceptabel.

En skillnad på mer än 3 mm mellan dessa två material är INTE acceptabel.

Steg 15

Slå på maskinen och utför autofokus på ditt material.

Steg 16

Se till att du har följande programvaru- och firmwareversioner för att kunna använda Adors rotationsfunktion.

Beam Studio Version 2.3.7 eller senare. (Guide)	Firmwareversion 5.3.2 eller senare. (Guide)

Steg 17

Aktivera genommatningsfunktionen (Passthrough) i Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Ange längden på ditt material.

Screenshot 2024-07-09 at 3.36.02 PM.png

Steg 18

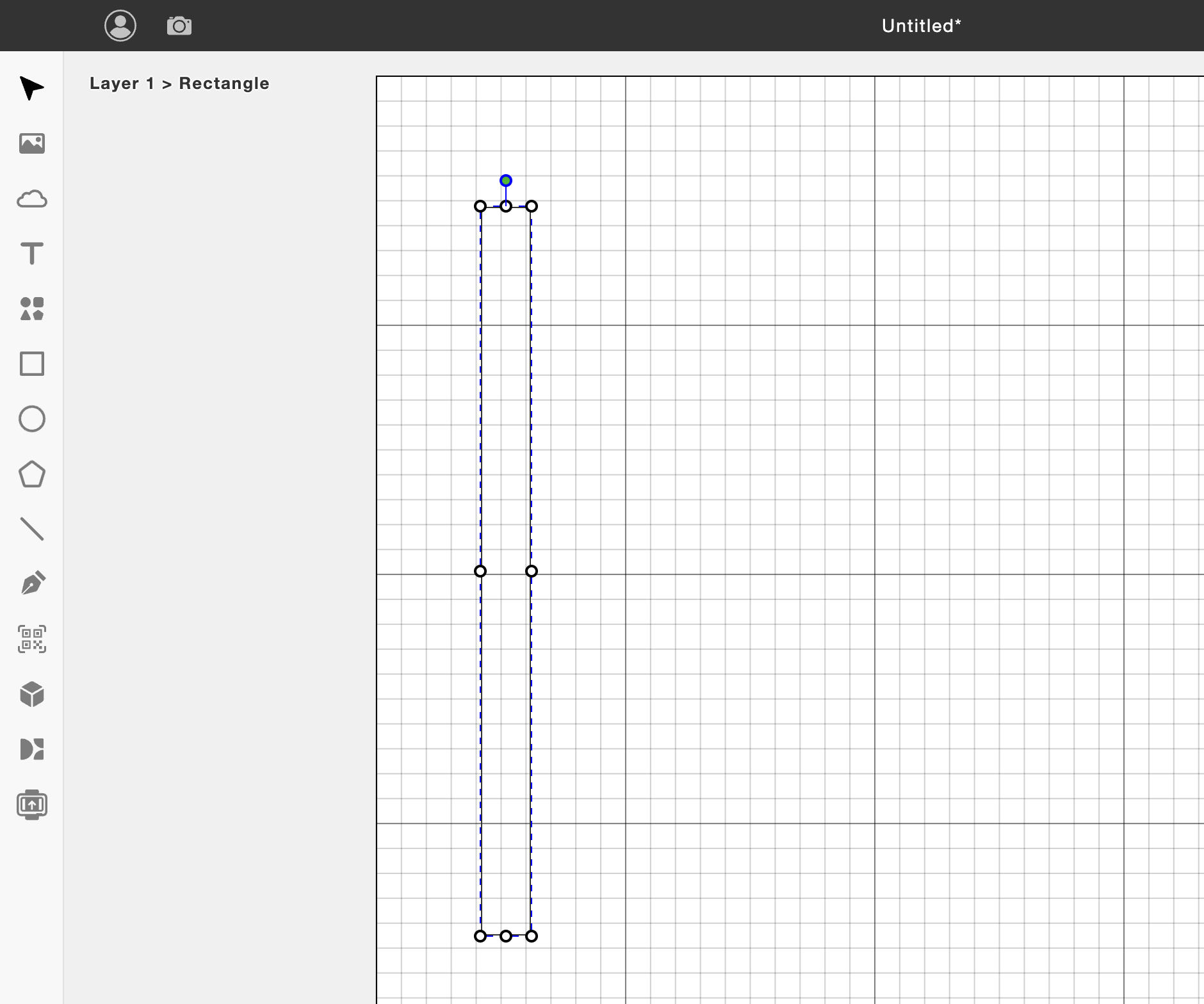

Rita en lång rektangel eller importera din egen design.

Screenshot 2024-07-09 at 3.44.08 PM.png

Steg 19

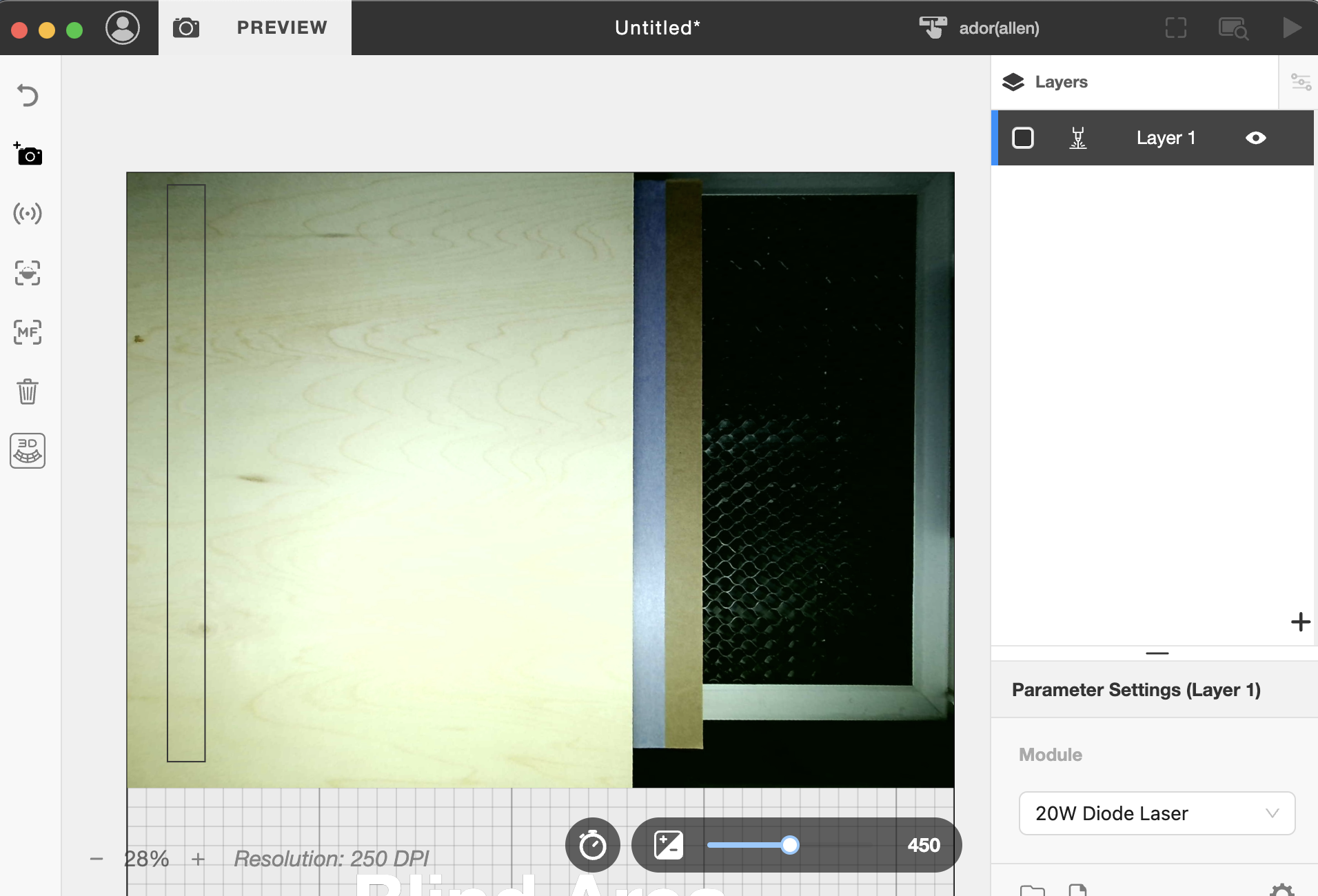

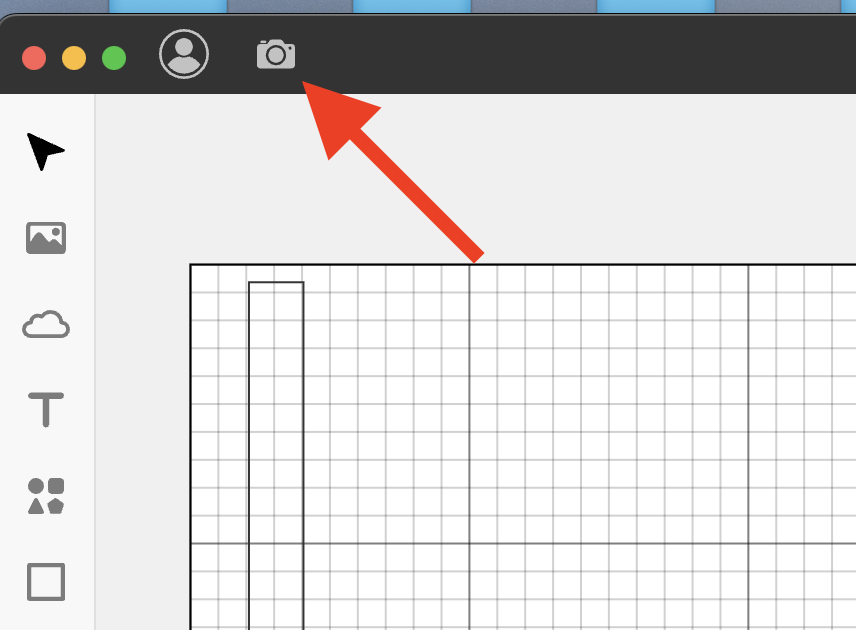

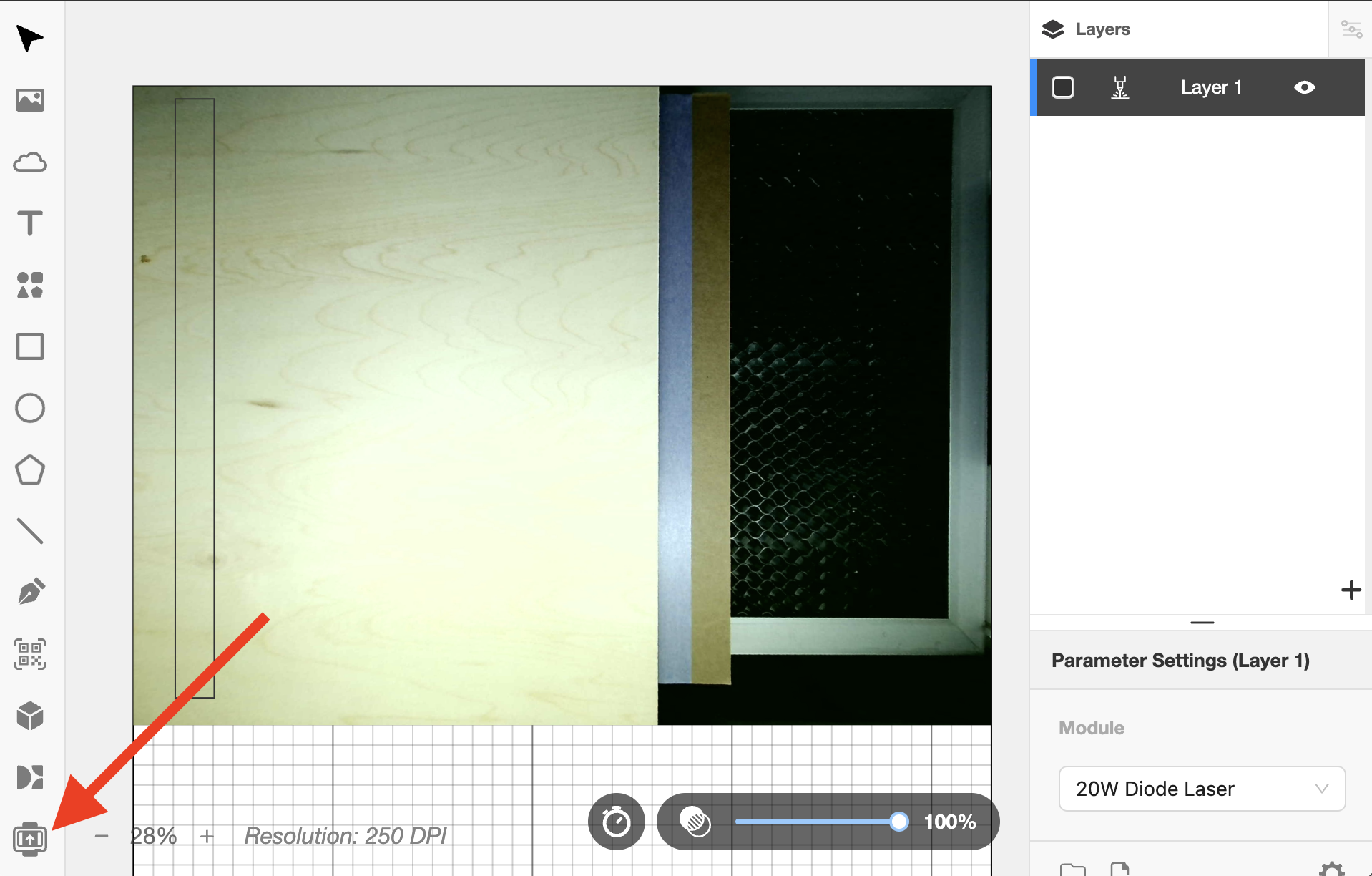

Förhandsgranska med kameran.

Steg 20

Öppna inställningarna för genommatning (Passthrough).

Förklaring av respektive inställning

	1. Objektlängd
	2. Arbetsområde (Höjd)
	3. Referenslager
	4. Riktmärke

1. Objektlängd

Objektlängd är längden på din design eller importerade fil uppmätt av programvaran.

2. Arbetsområde (Höjd)

Arbetsområde (Höjd) är längden på varje graveringsdel.
Inställningsområdet kan ställas in från minst 120mm till högst 240mm.
Se exemplen nedan för detaljer.

Exempel 1

Om ditt objekt är 300mm långt kommer inställningen av arbetsområdet till 240mm att kräva två graveringar, medan en gravering endast kan slutföra upp till 240mm arbete.
Därför kommer resterande 60mm att slutföras i den andra delen/graveringen.
(Det är bara ett koncept; den faktiska graveringslängden beror på var objektet placeras i Beam Studio.)

Exempel 2

Om ditt objekt är 300mm långt kommer inställningen av arbetsområdet till 120mm att kräva tre graveringar, medan en gravering endast kan slutföra upp till 120mm arbete.

3. Referenslager

Referenslager är ett verktyg som automatiskt skapar olika lager baserat på antalet sektioner du har efter att ha exporterat till arbetsområdet.

Exempel

Om ditt objekt är 300mm långt kommer inställningen av arbetsområdet till 120mm att kräva tre graveringar, så du kommer att ha tre sektioner, vilket indikerar tre lager och du kommer att se att de olika lagren graverar olika delar av ditt objekt.

Inställningar för genomföring	Automatiskt skapade lager

4. Riktmärke

Riktmärke är ett verktyg som används för att matcha slutlinjerna mellan varje graveringsdel.
Detta verktyg kommer faktiskt att gravera två cirklar, och hälften av cirkeln måste vara utanför ditt material.
Efter den första graveringen kan du använda den inre halvcirkeln på ditt objekt för att justera den andra yttre halvan. Hur man använder dessa cirklar kommer att behandlas senare i denna artikel. Vänligen fortsätt läsa.

Ytterligare inställningar för riktmärket

1. Diameter

Diametern anger storleken på cirklarna och standardvärdet är 40 mm.

Diameter inställd på 40 mm	Diameter inställd på 20 mm

2. X-koordinat

X-koordinaten anger placeringen av de två cirklarna, vilket beror på storleken på ditt material, och standardvärdet är 390 mm.

X-koordinat inställd på 0 mm	X-koordinat inställd på 300 mm

Steg 21

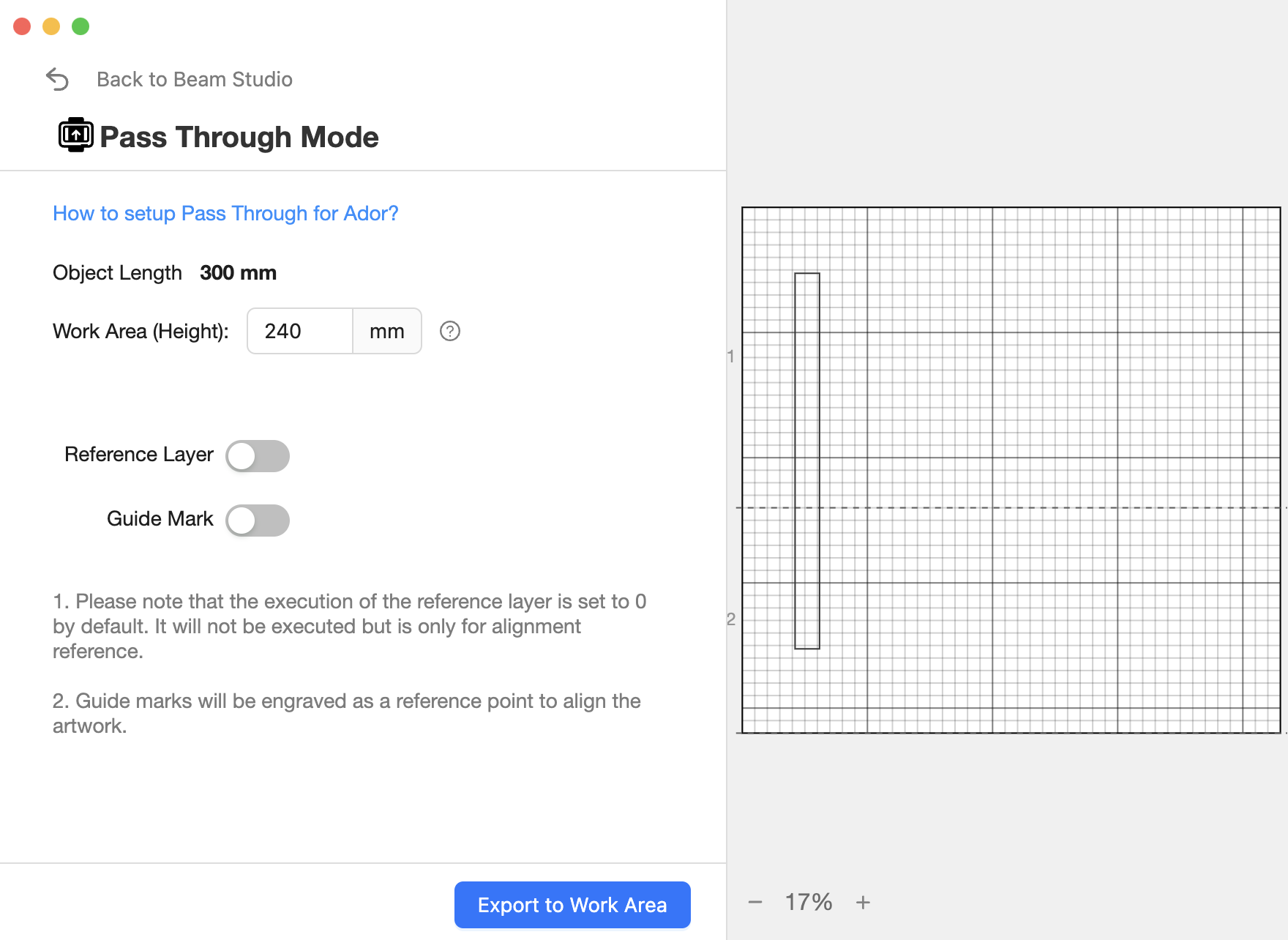

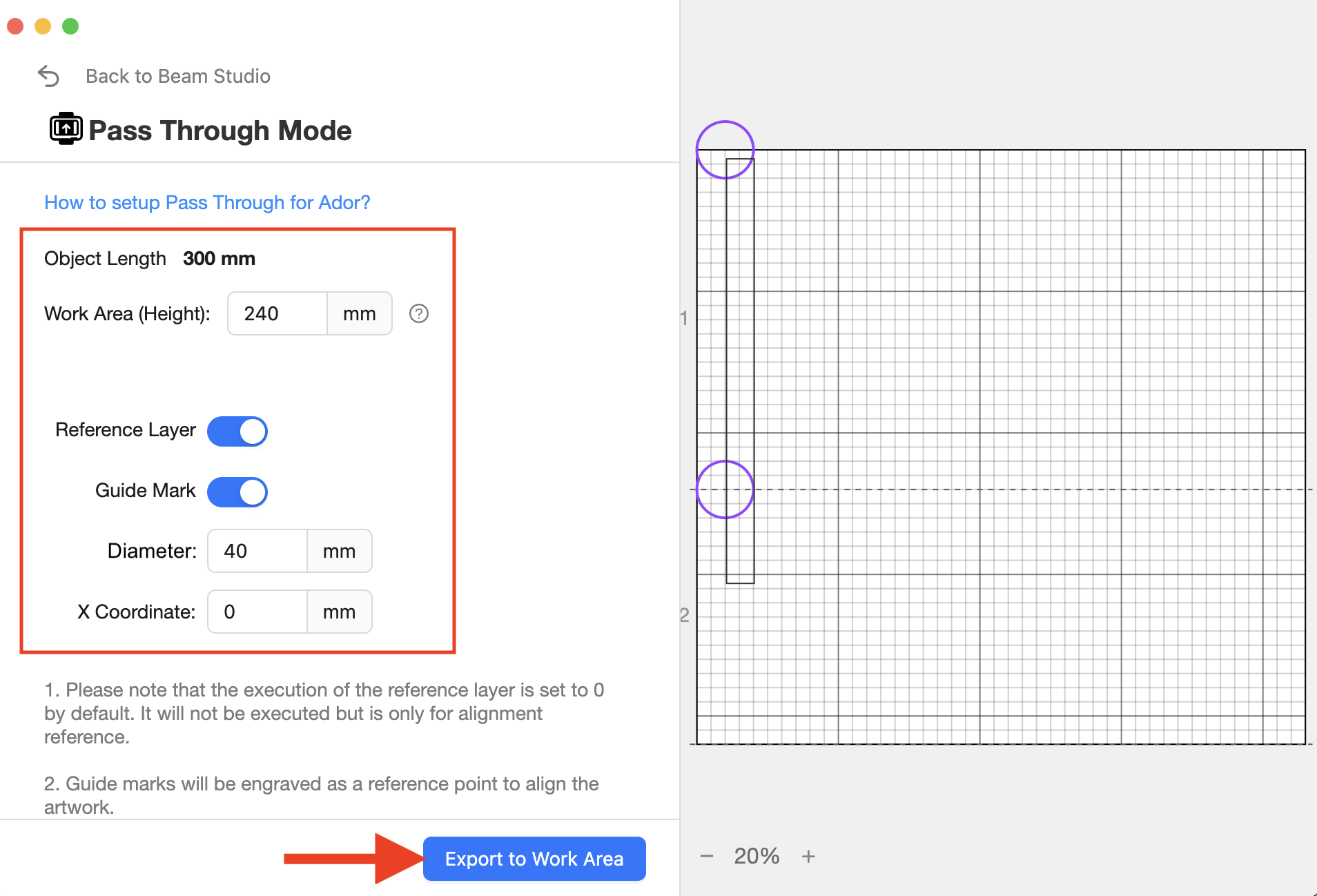

Ändra inställningarna för genomgravering vid behov baserat på din design eller fil.
Om du följer mitt exempel kan du använda inställningarna nedan för att gravera rektangeln.

Steg 22

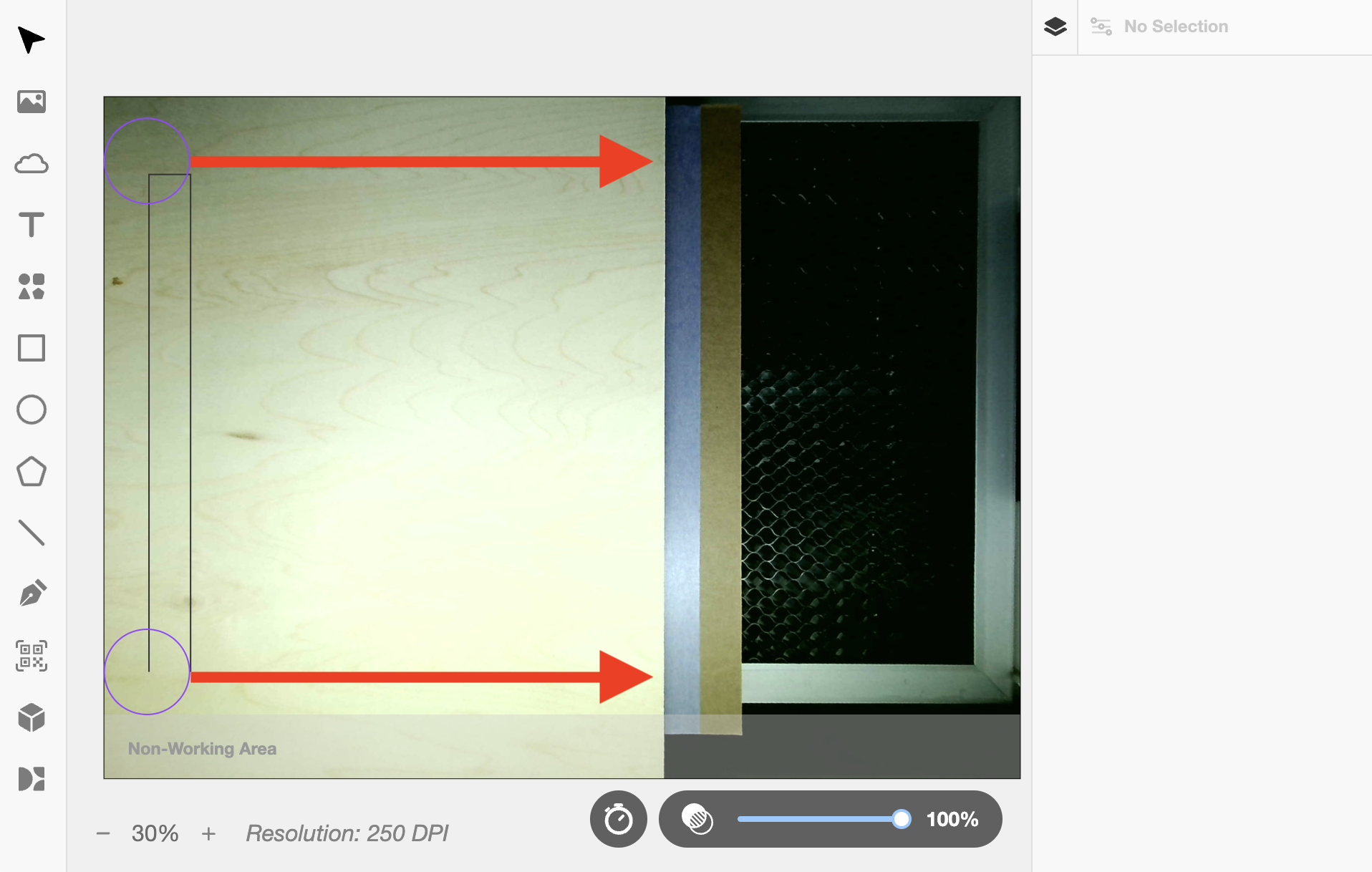

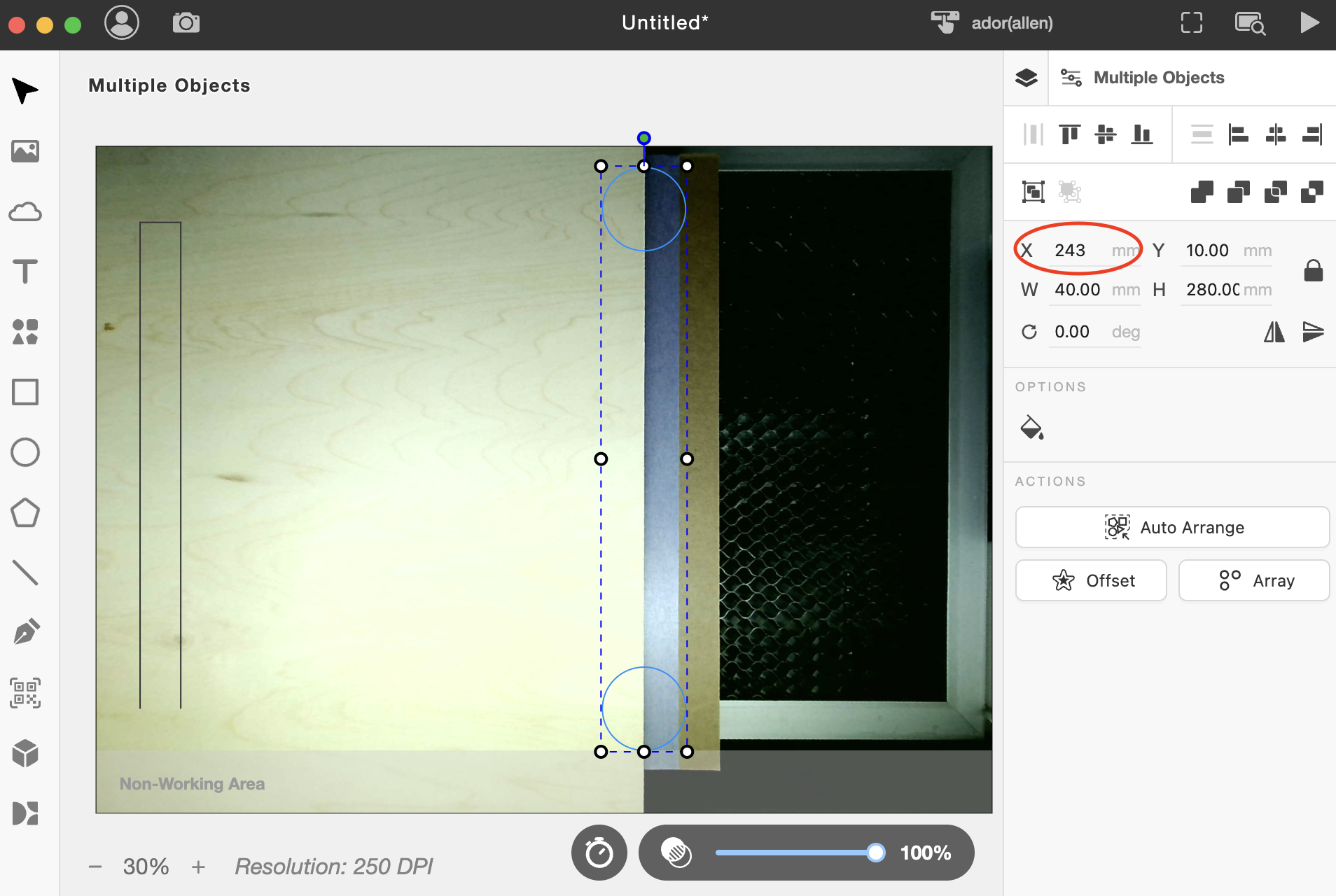

Efter exporten kommer du att se de automatiskt skapade lagren och de två cirklarna.
Flytta cirklarna så att hälften är på materialet och den andra hälften är på tejpen.
(Det rekommenderas att ändra X-axelvärdet för att flytta cirklarna.)

Steg 23

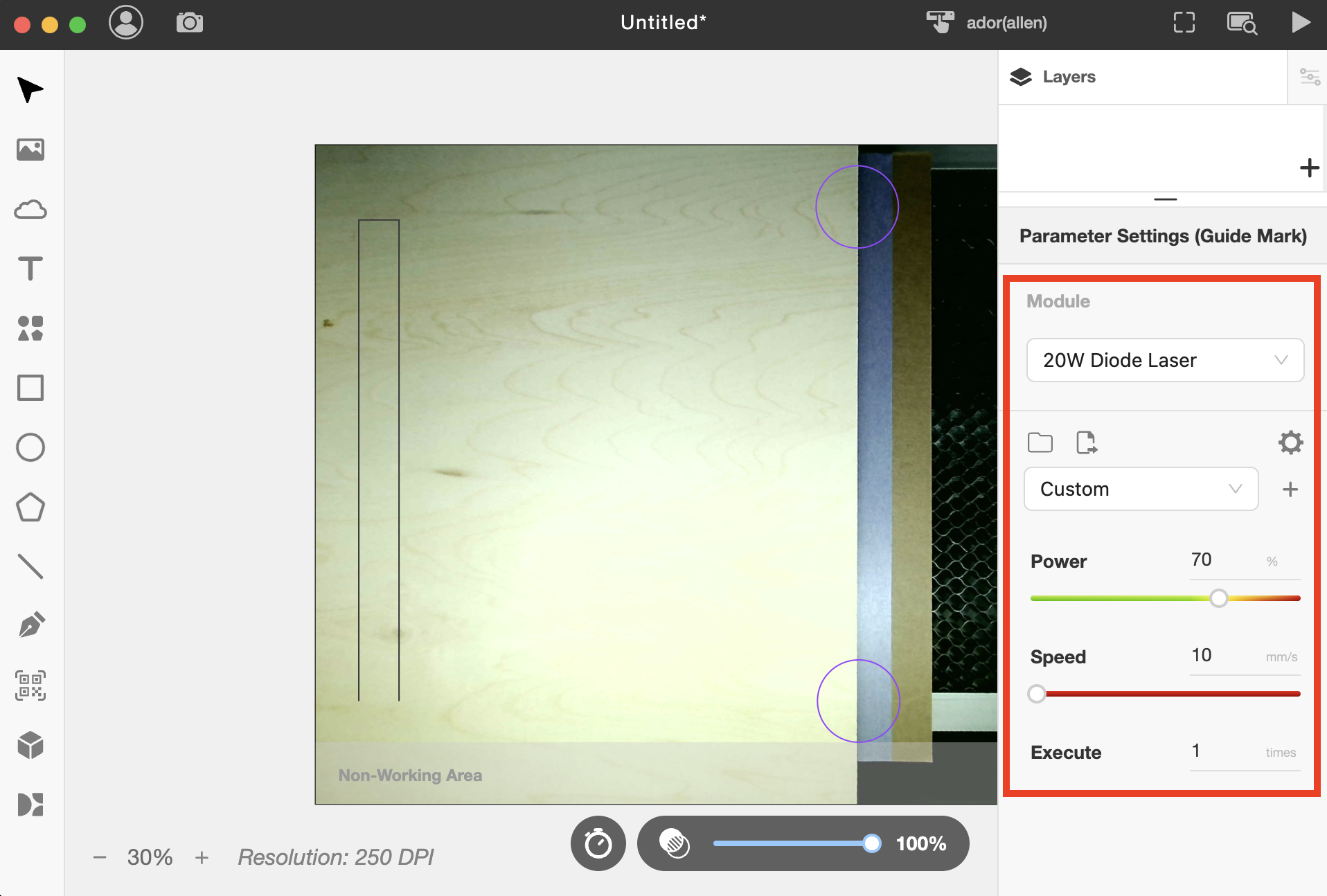

Ställ in dina parametrar baserat på ditt material. Se till att ändra parametrarna i alla lager.

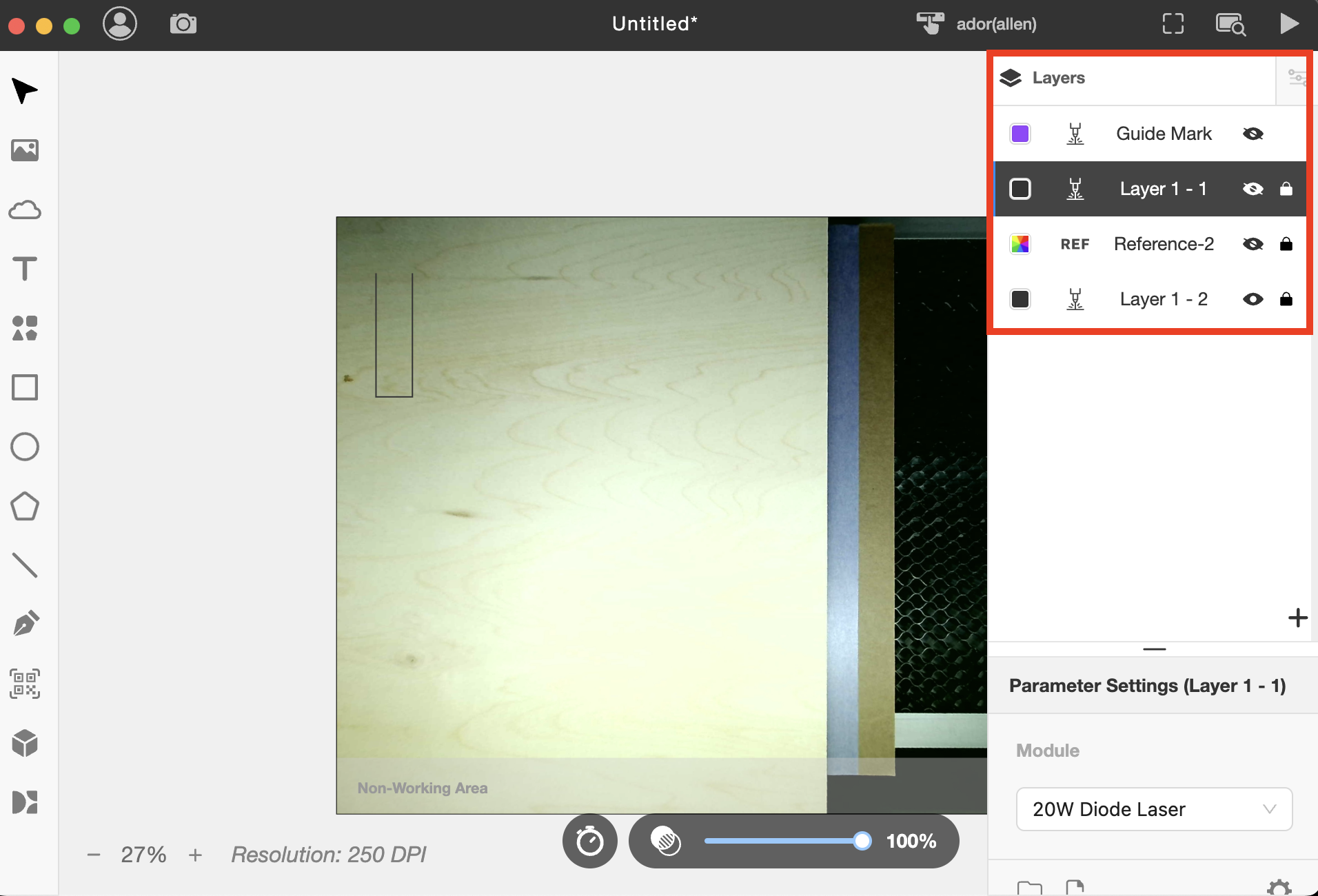

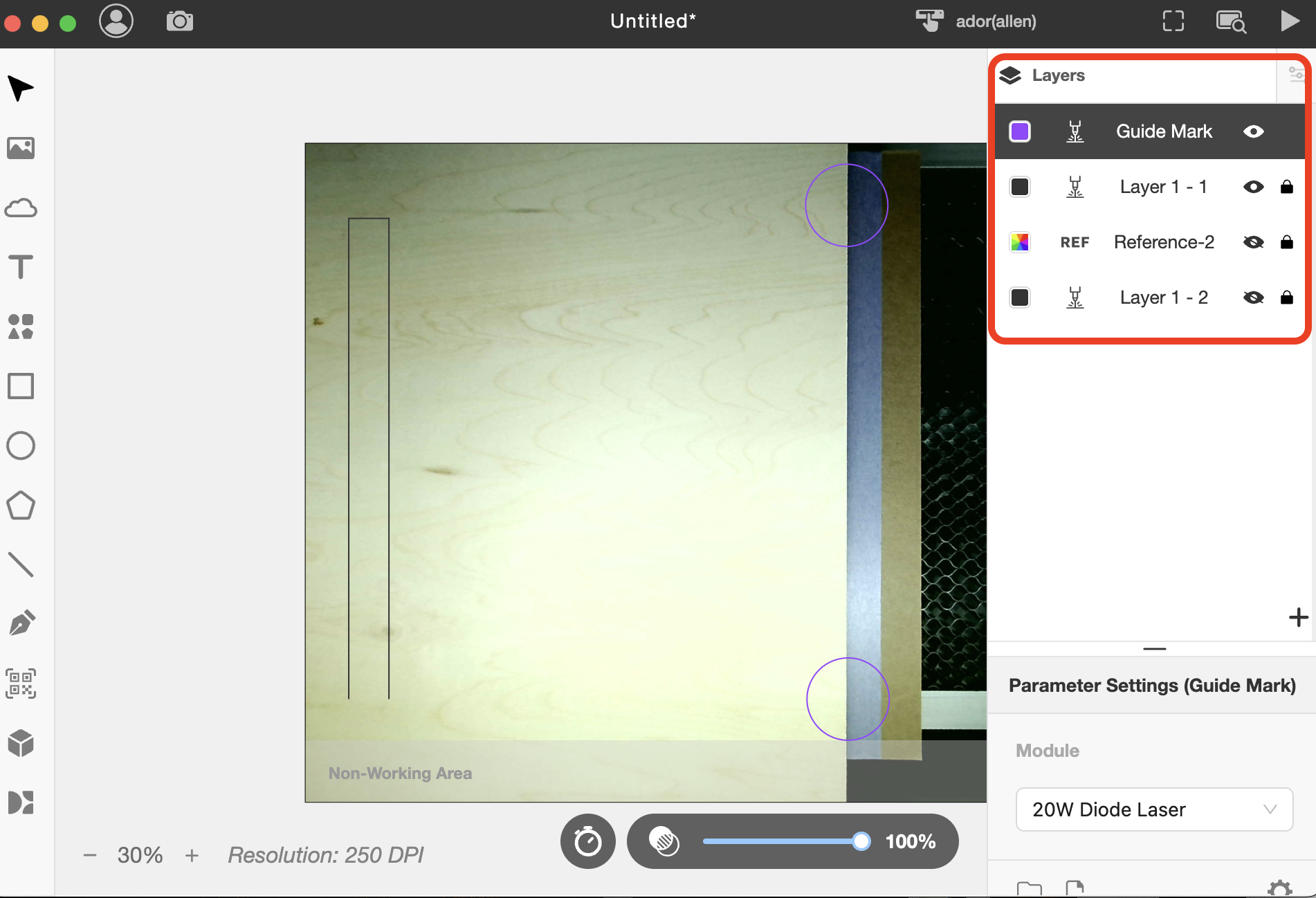

Aktivera endast Lager 1 och Riktmärke. Dölj de andra, eftersom de kommer att graveras senare.

Steg 24

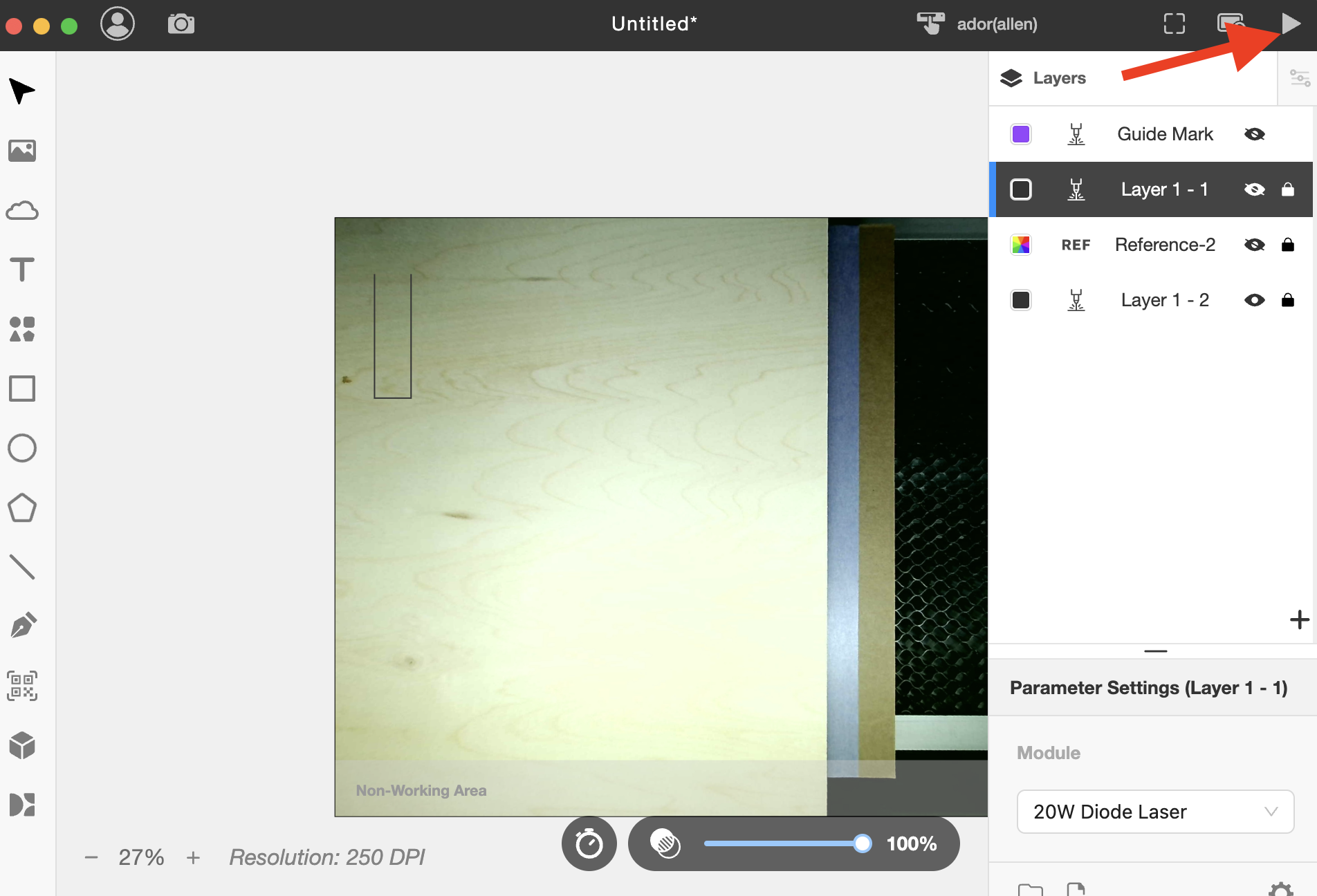

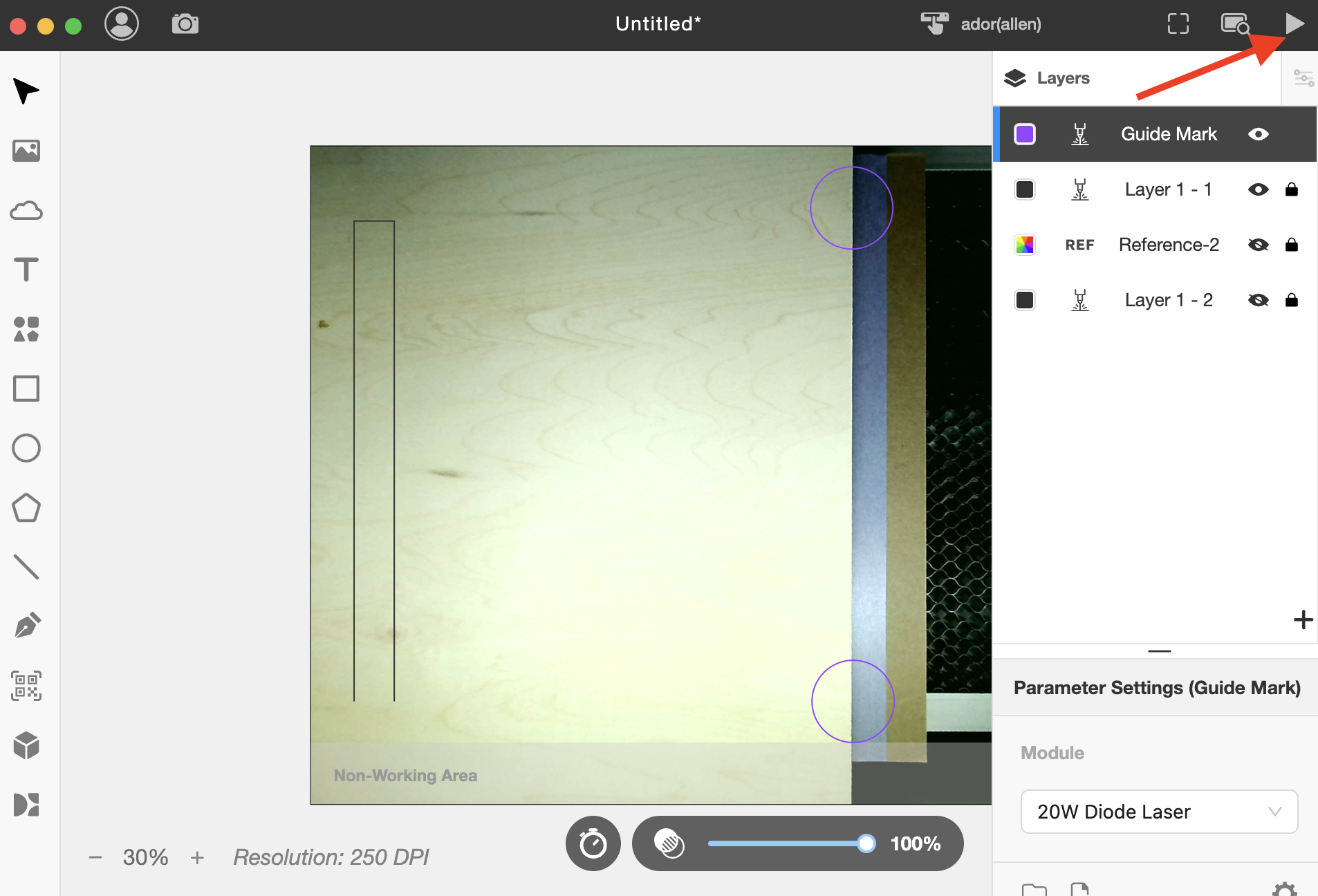

Starta uppgiften.
(Se till att endast Lager 1 och Riktmärke är aktiverade. Övriga måste vara dolda.)

Steg 25

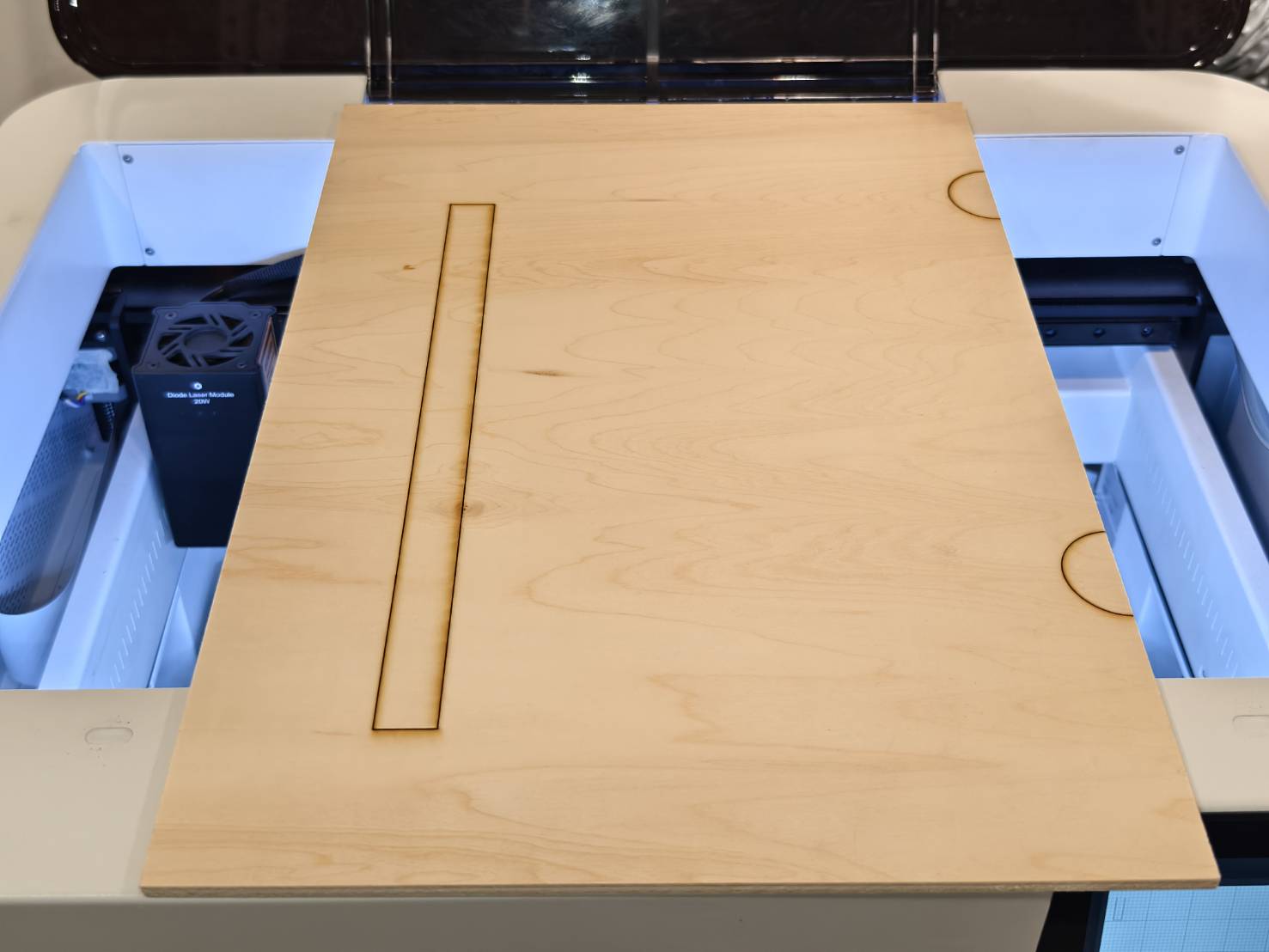

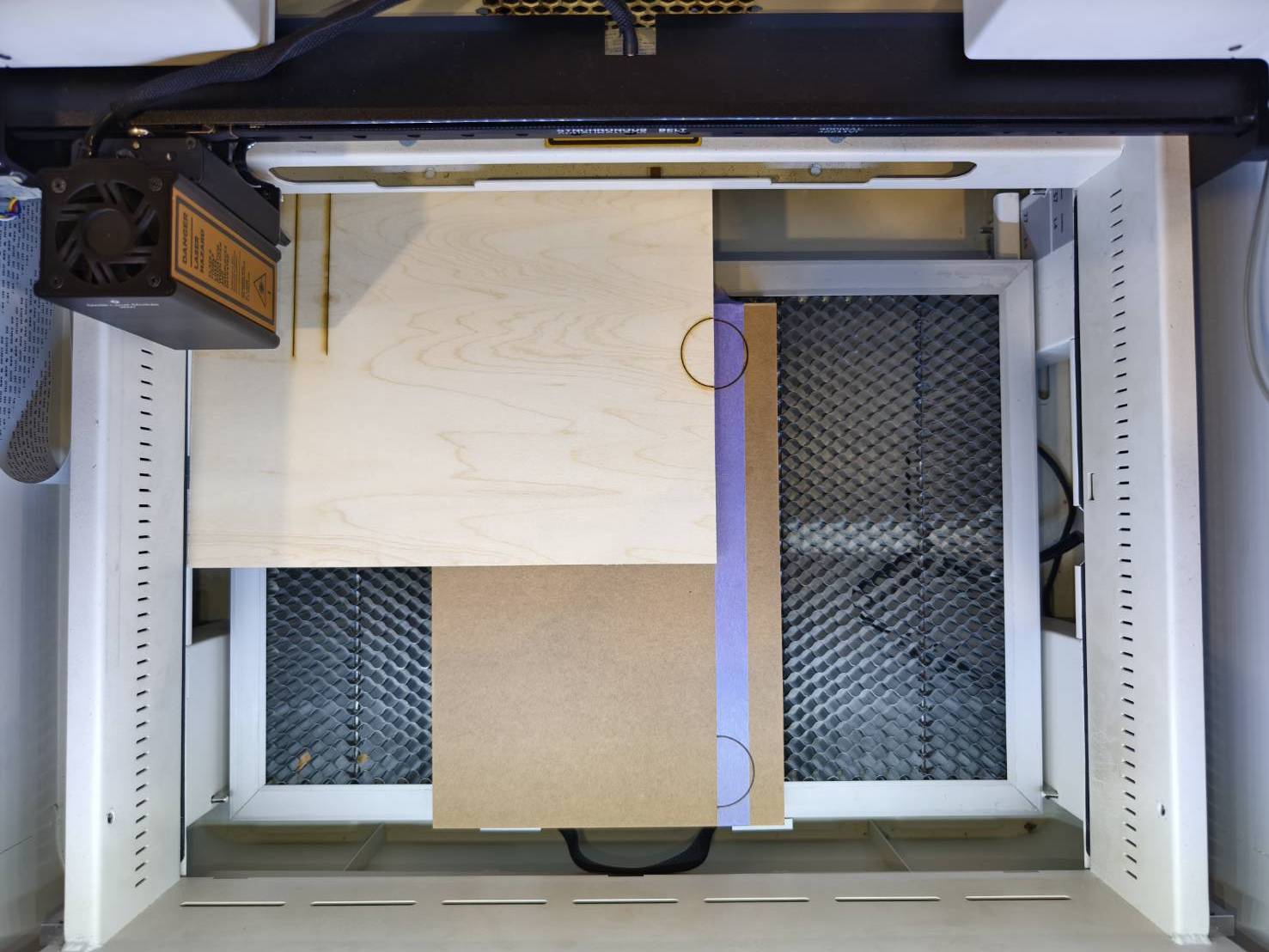

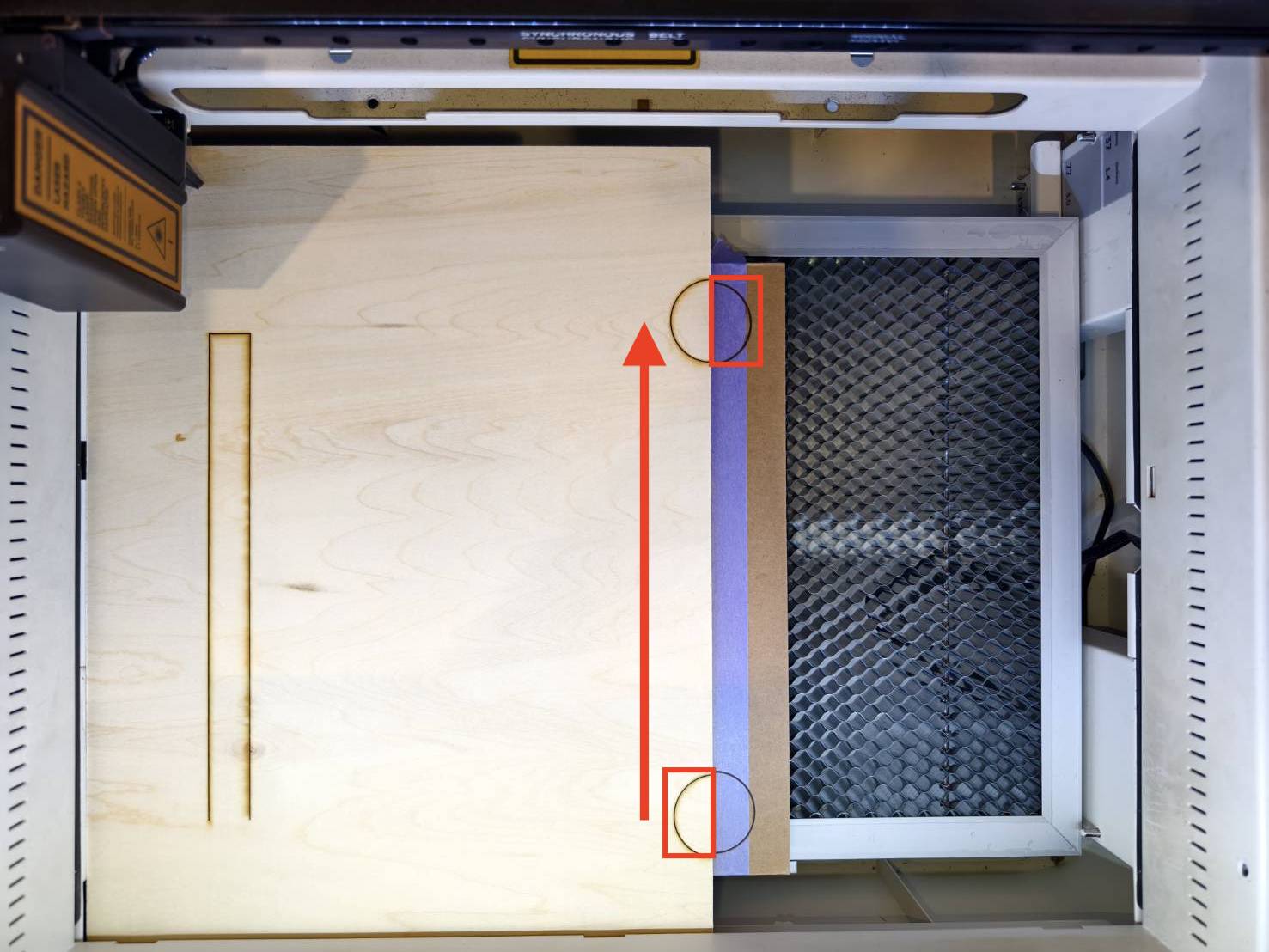

Efter den första graveringen, flytta ditt material för att rikta in den nedre halvcirkeln på materialet med den övre halvcirkeln på tejpen.
Håll i tejpen medan du flyttar ditt material för att undvika positionsförändring.

Steg 26

Se till att materialet ligger plant. Om det lutar rekommenderas att använda ett tungt föremål eller tejp för att fixera det på plats.
I detta exempel appliceras tejpen.

Var försiktig med att använda ett föremål eftersom det kan blockera laserhuvudets bana, så mindre föremål är att föredra.

Föremål	Tejp

Steg 27

Eftersom det första lagret och guidemärket har graverats måste vi fortsätta med att gravera det andra lagret. Därför behöver du manuellt inaktivera det färdiga lagret och aktivera nästa lager. Guidemärkslagret kommer endast att inaktiveras vid den sista graveringen.

Om du följer mitt exempel, kontrollera följande:

Dölj det första lagret eftersom dess del är färdig.
Guidemärkslagret kommer endast att inaktiveras vid din sista gravering.
I detta exempel krävs endast två graveringar, så guidemärkslagret kommer att inaktiveras vid den andra graveringen.
Aktivera det andra lagret, vilket är det sista lagret i detta exempel.
Referenslagret har slutet av det första lagret, så det kan användas för justering mellan lager; det har inga utdataparametrar inställda, så att aktivera det eller inte påverkar inte uppgiften.

Steg 28

Starta om uppgiften.

Steg 29

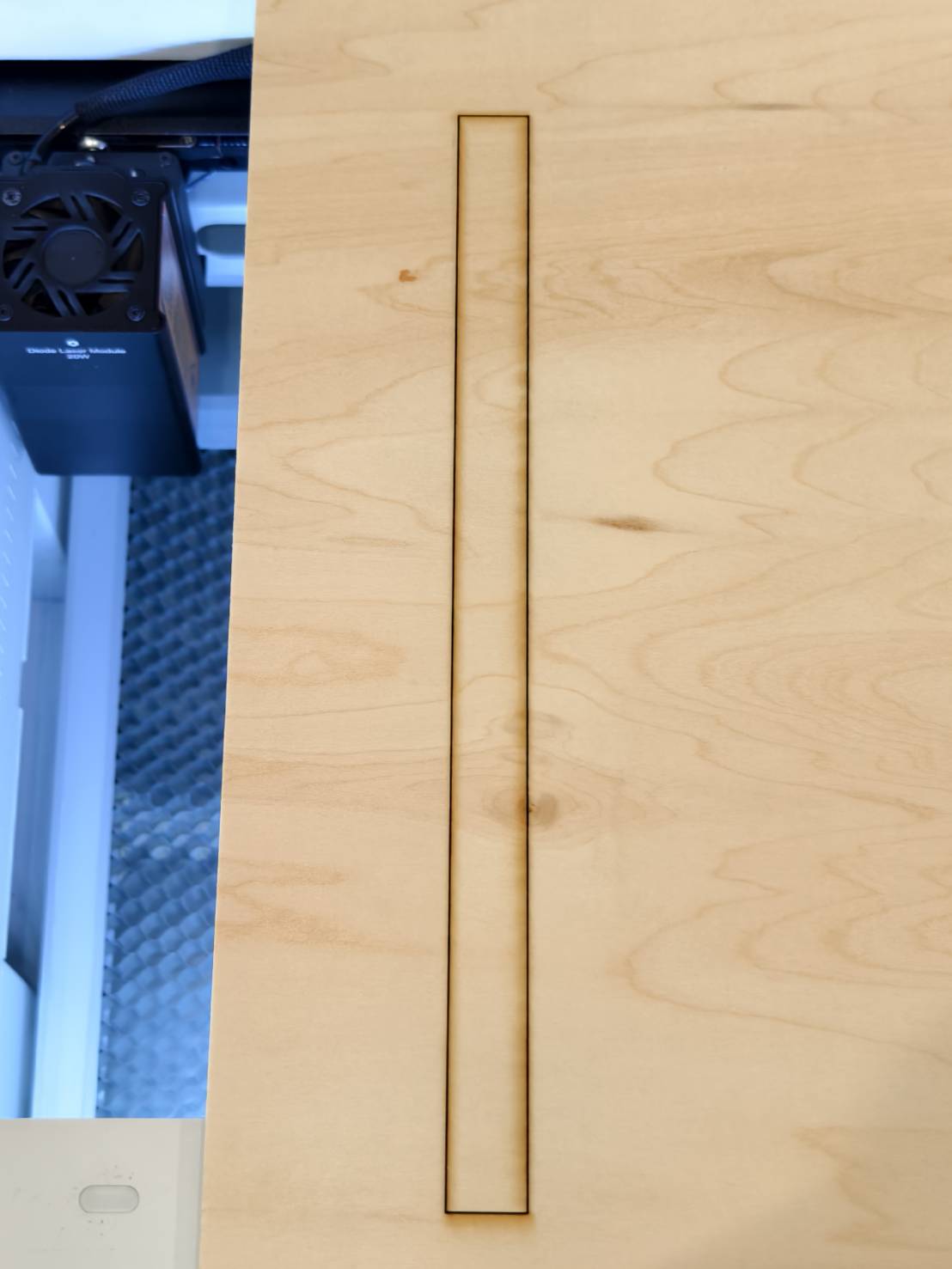

Kontrollera resultatet.
