FLUX Chuck Rotary Handbok

FLUX Support Team
  • Uppdaterad

Beskrivning

Denna artikel hjälper dig att bekanta dig med rotationsenheten innan du påbörjar ditt första projekt. Den ger en omfattande guide och förklaringar för varje komponent, samt beskriver metoder för att greppa olika föremål. Vänligen följ innehållet nedan för detaljerad information.

Innehållsförteckning

  1. Uppackning
  2. Hårdvarugränssnitt
  3. Fastsättning av objekt
  4. Övriga tillbehör (säljs separat)
  5. Starta gravering
  6. Reservdelsguide

1. Uppackning

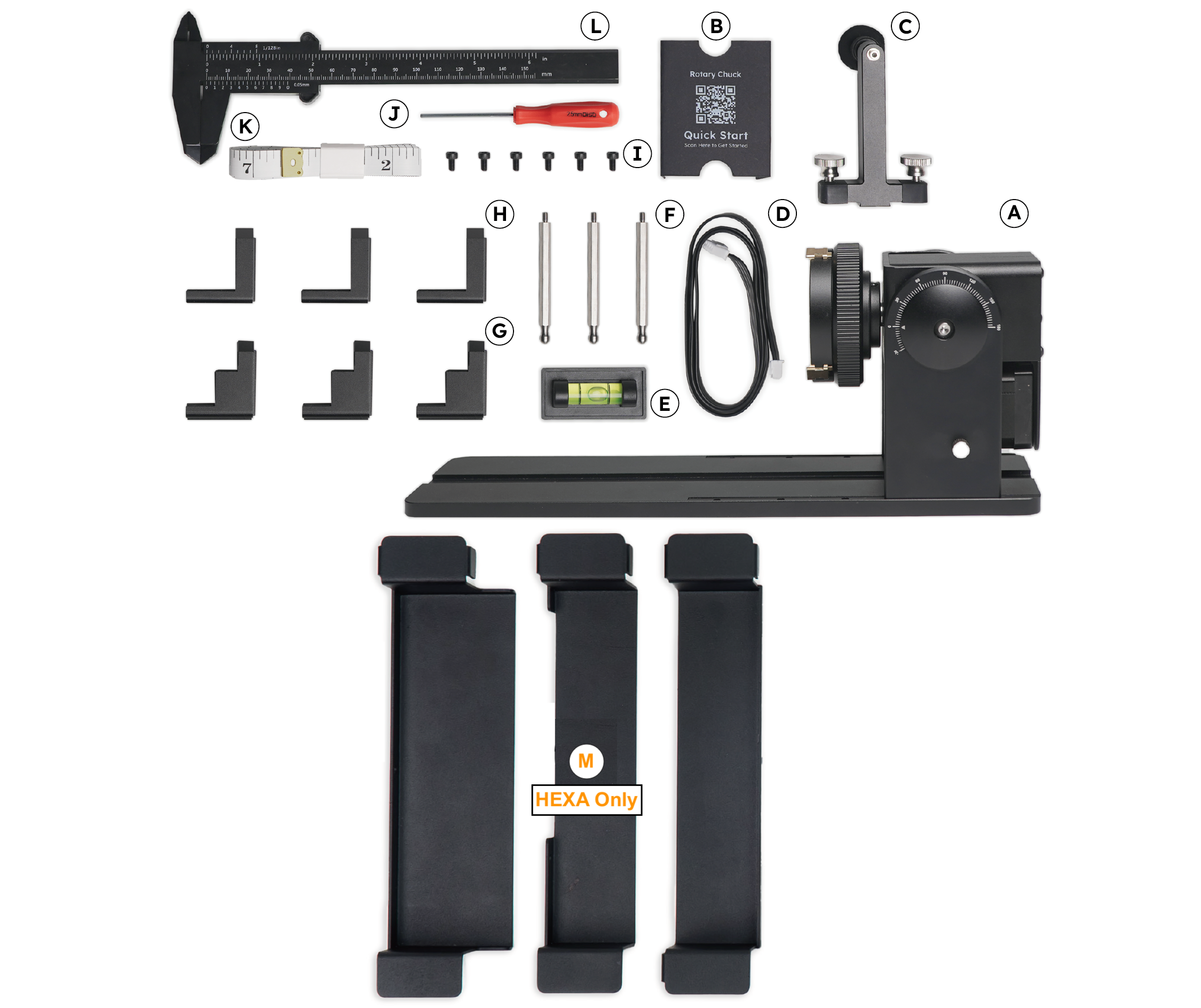

# Artikelbeskrivning Antal
A FLUX Chuck Rotary-tillsats
(Huvuddelen av den roterande tillsatsen.) 		1 st
B QR-kod för snabbstartsguide
(Huvuddelen av den roterande tillsatsen.)
 		1 st
C

Bakre stödset (Stöd x 1 st + Tumskruvar x 2 st)
(Detta stödset används främst för sfäriska objekt och korta tunga föremål)

 1 set
D

Anslutningskabel
(Denna kabel ansluter rotationsenheten till maskinen.
För Ador, Beambox 2 och beamo medföljer en 6-stifts till 7-stifts kabel.
För HEXA och Lazervida medföljer en 4-stifts till 4-stifts kabel.)

 1 st
E Minivattenpass
(Vattenpasset är ett verktyg för att nivellera objektet innan arbetet påbörjas för att säkerställa perfekt fokus på objektets yta.) 		3 st
F Sexkantskäftar
(Käftarna monteras på rotationsenheten för att greppa objektet ordentligt. Sexkantskäftarna används specifikt för mindre objekt. Se installationsguiden) 		3 st
G Stegade käftar
(Käftarna monteras på rotationsenheten för att greppa objektet ordentligt. De stegade käftarna används specifikt för objekt i standardstorlek. Se installationsguiden) 		3 st
H L-formade käftar
(Käftarna monteras på rotationsenheten för att greppa objektet ordentligt. De L-formade käftarna används specifikt för större objekt. Se installationsguiden.) 		6 st
I M3 insexskruv (2,5 mm)
(Insexskruvarna används för att fästa käftarna på rotationsenheten som nämnts ovan.) 		1 st
J Insexnyckel (2,5 mm)
(Detta verktyg används för att montera eller demontera delar på rotationsenheten.) 		1 st
K

Mjukt måttband
(Det mjuka måttbandet mäter föremålets dimensioner, vilket måste anges i programvaran innan en uppgift påbörjas.)

 1 st
L Skjutmått
(Skjutmåttet mäter föremålets dimensioner, vilket måste anges i programvaran innan en uppgift påbörjas.) 		1 st
M HEXA rotationsstativ
(Dessa metallstativ medföljer endast HEXA och kommer även att användas med HEXA. Instruktionerna för stativen kommer att behandlas på den specifika sidan för HEXA.) 		3 st

2. Hårdvarugränssnitt

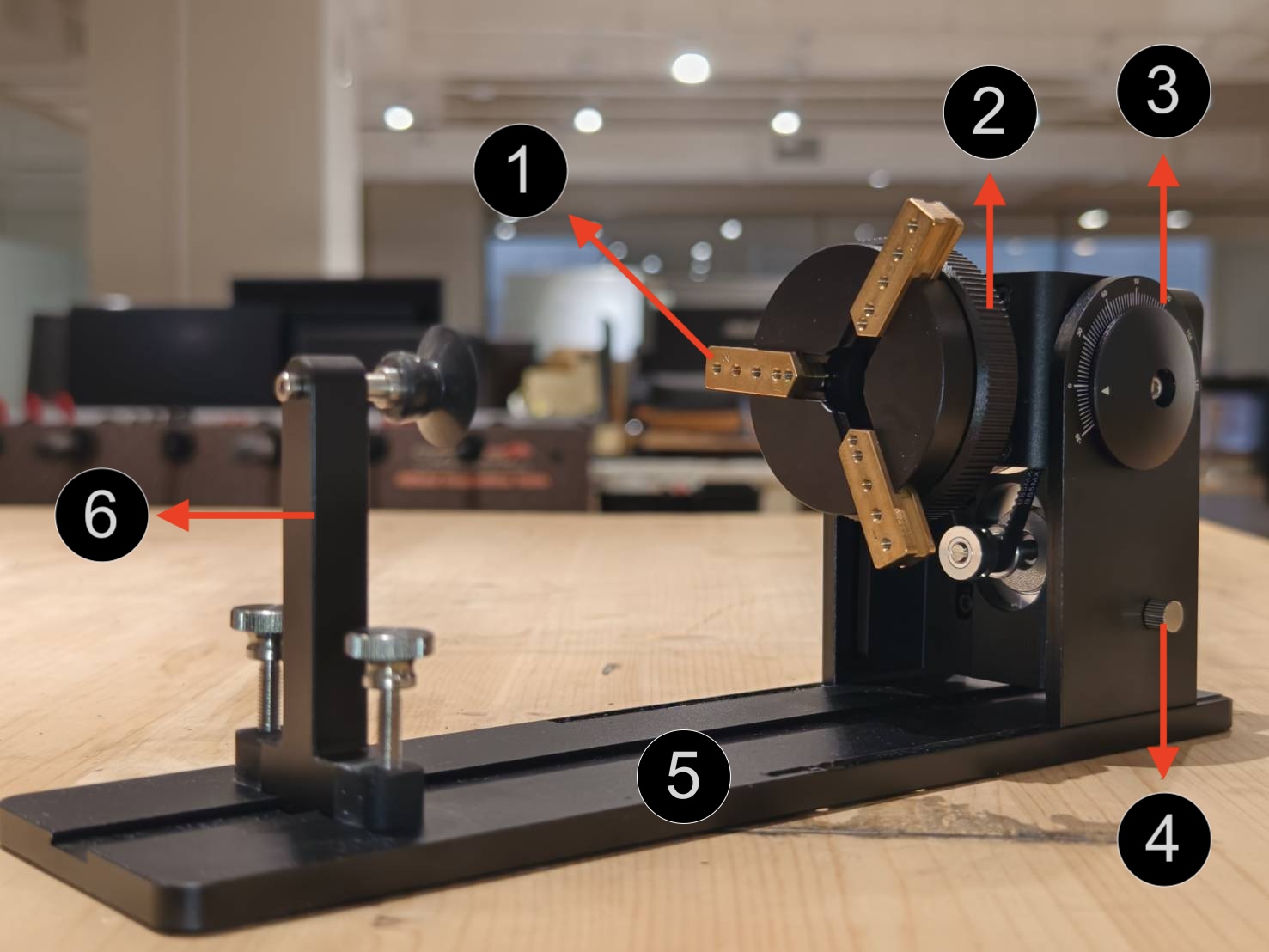

1 2 3 4 5 6

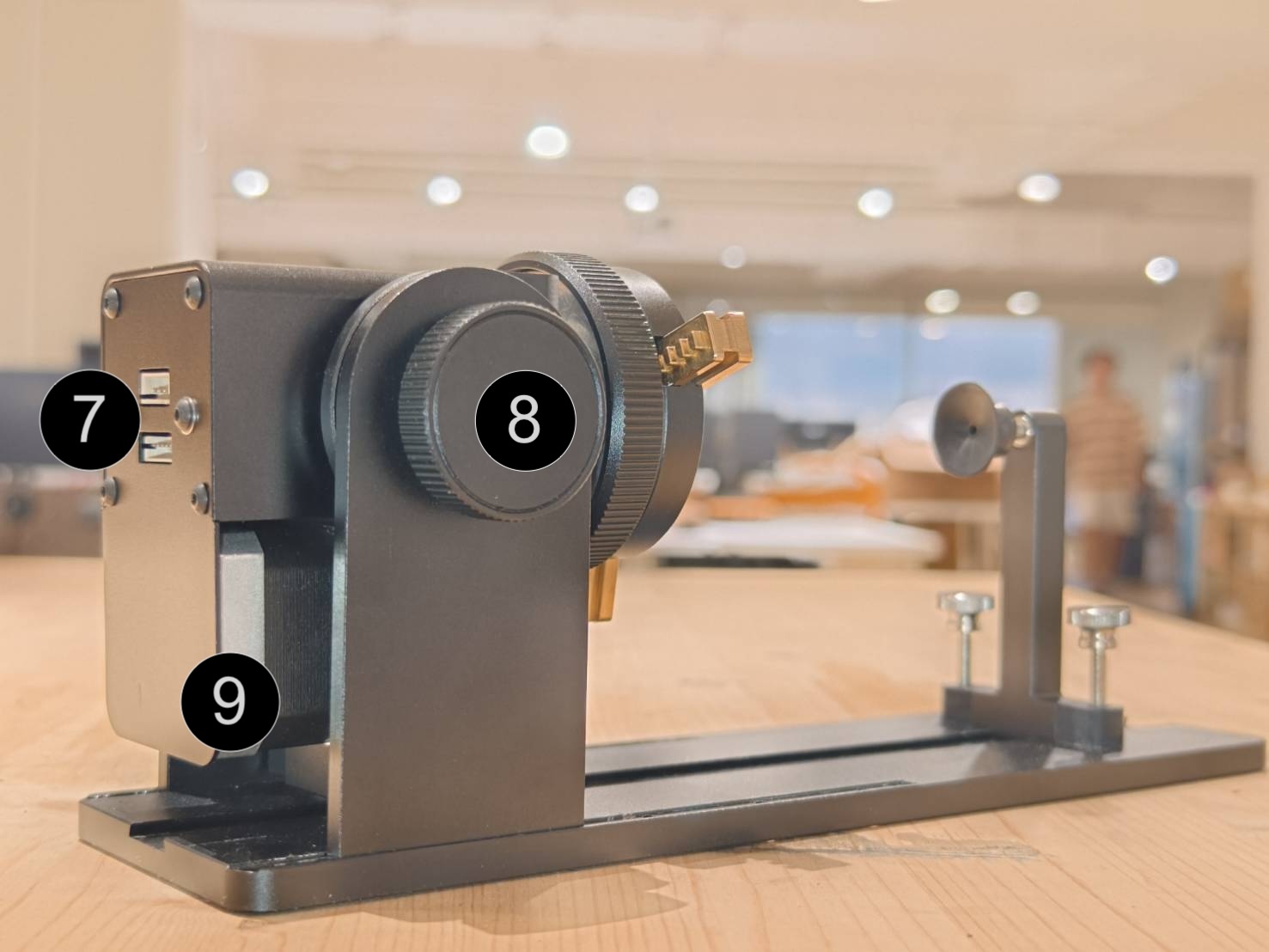

7 8 9

Tillbaka till början

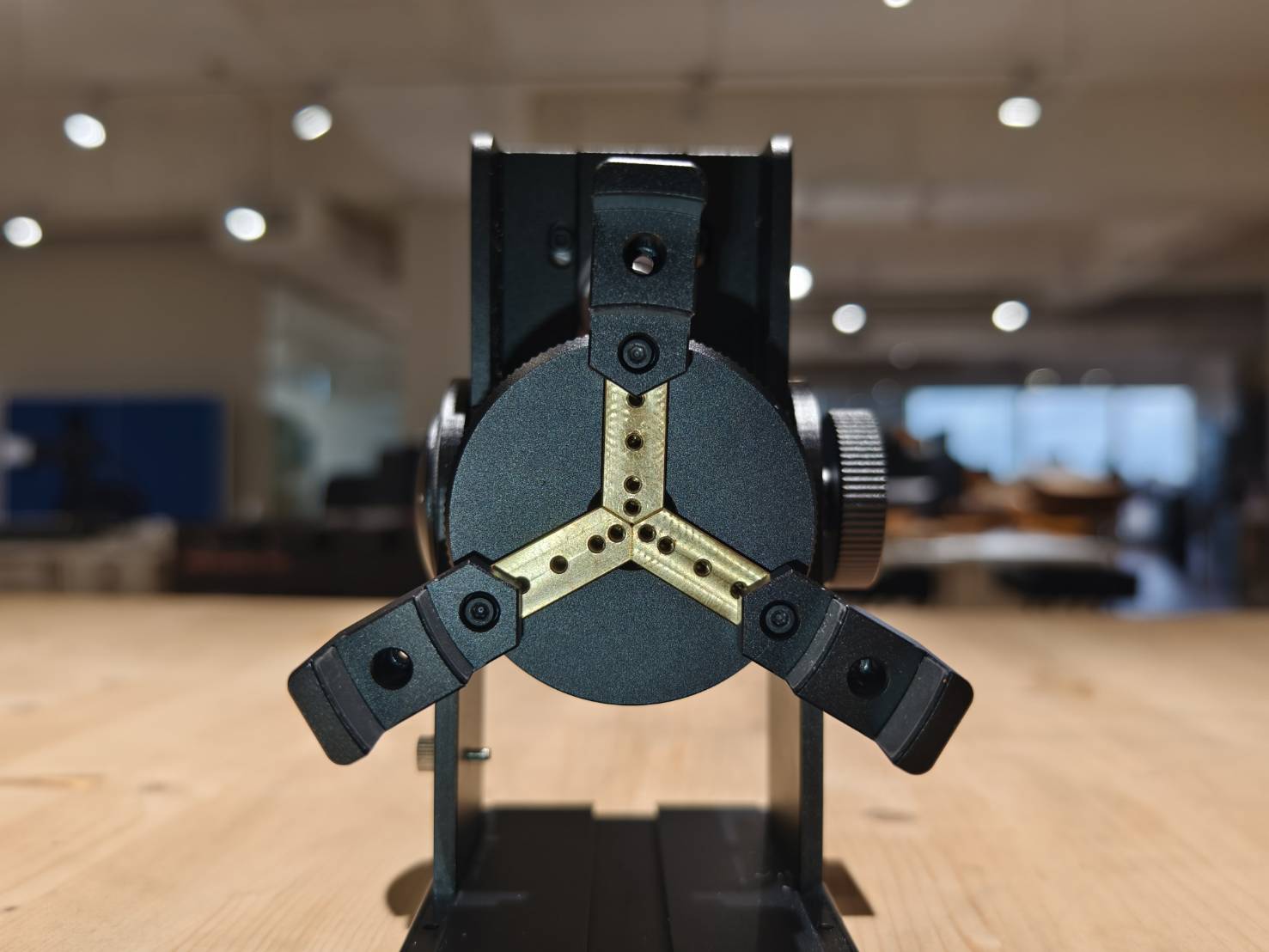

2.1. Käfthållare

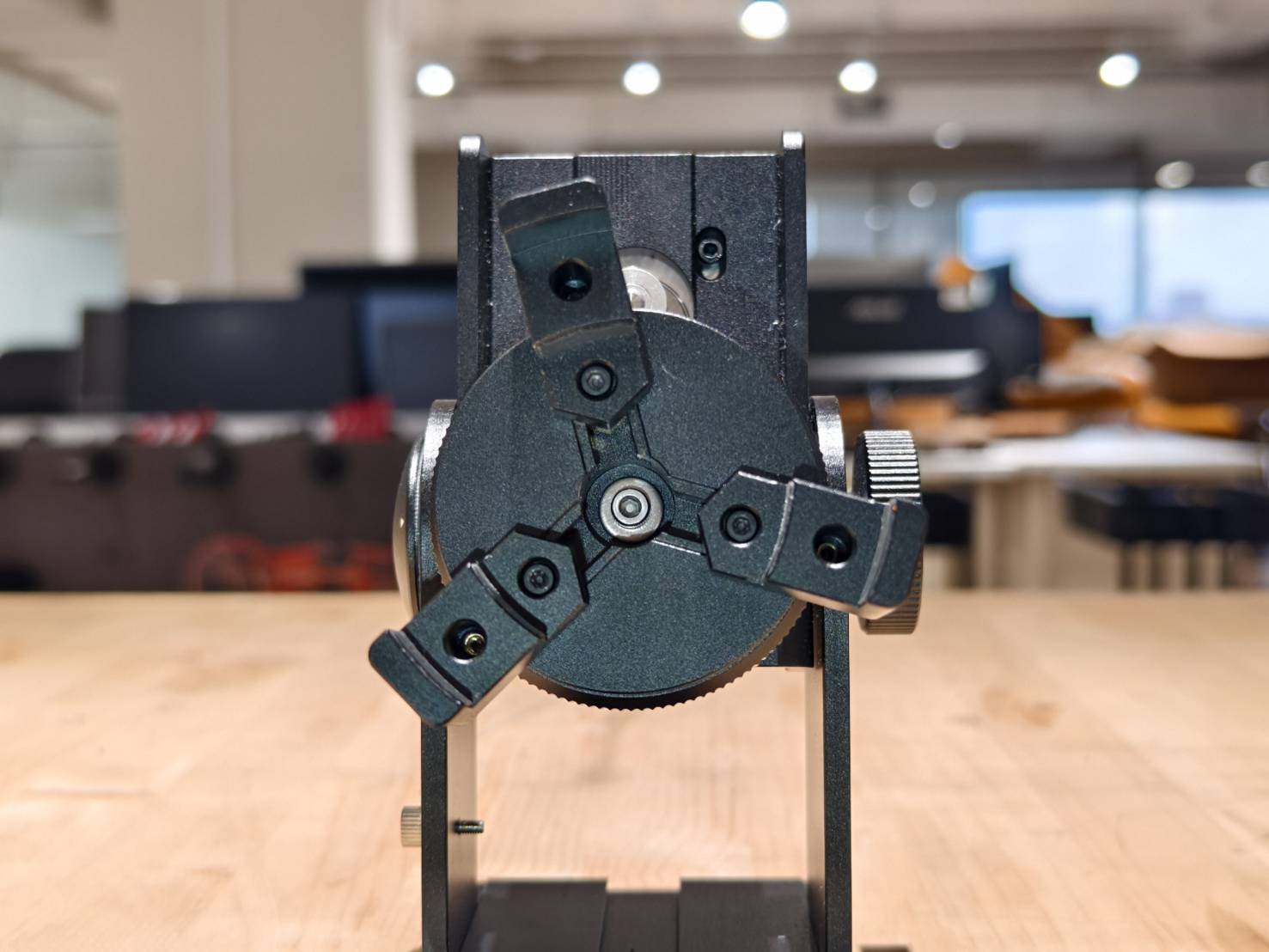

Det finns tre käftsäten på rotationsenheten. Käftarna placeras på dessa och skruvas fast ordentligt.


Käftar monterade Käftar demonterade

Tillbaka till 2. Hårdvarugränssnitt

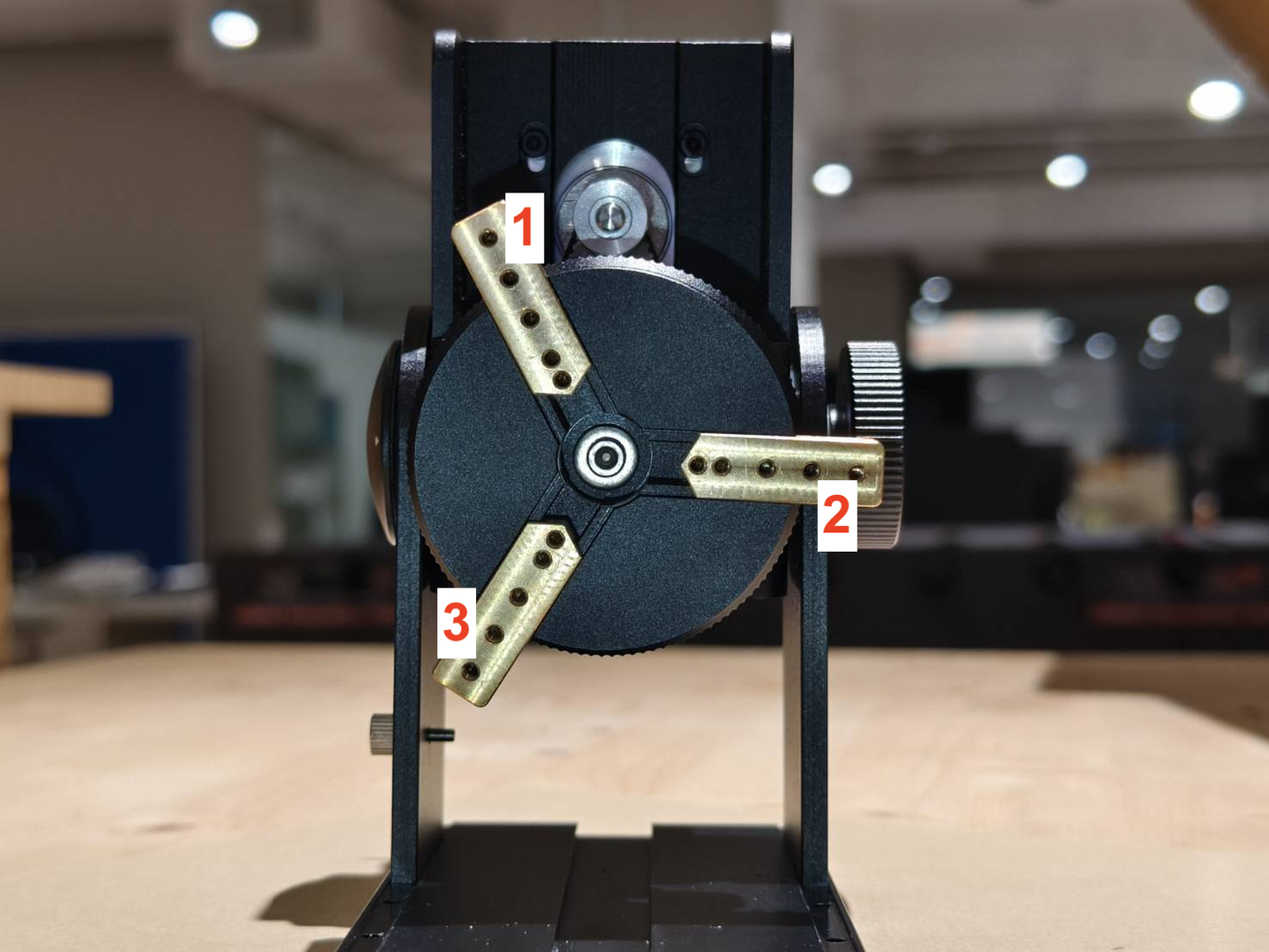

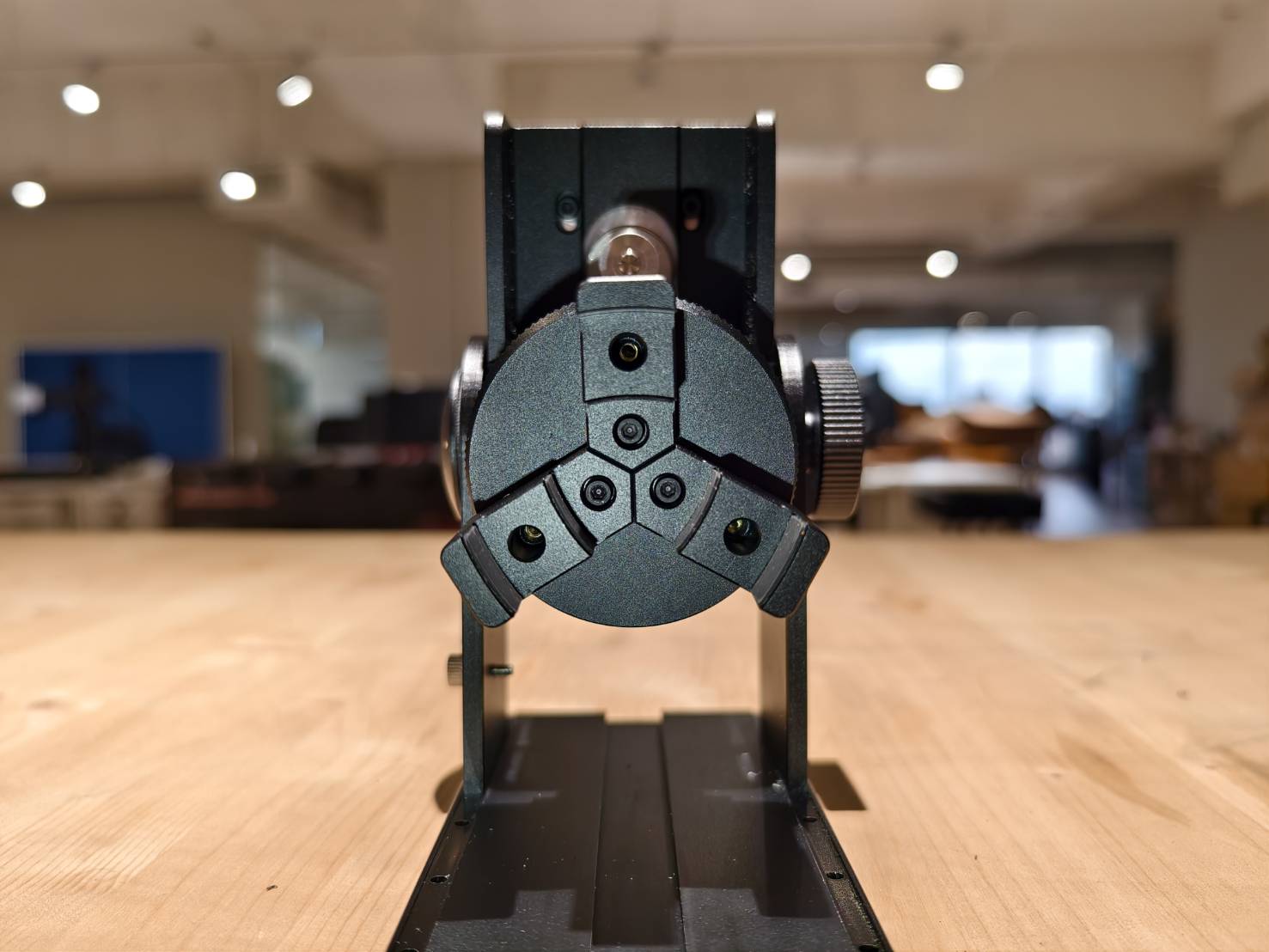

Hålen på sätena är gängade för sexkantsskruvarna. Beroende på föremålets storlek kan käftarna fixeras närmare eller längre ifrån varandra genom att skruva i olika hål.


Närmast Längst bort

Tillbaka till 2.1. Käftsäten



2.1.1 Installationsguide för de stegade och L-formade käftarna

Tillbaka till 2.1. Käftsäten



2.1.2 Installationsguide för de sexkantiga käftarna



Tillbaka till 2.1. Käftsäten

Tillbaka till 2. Hårdvarugränssnitt

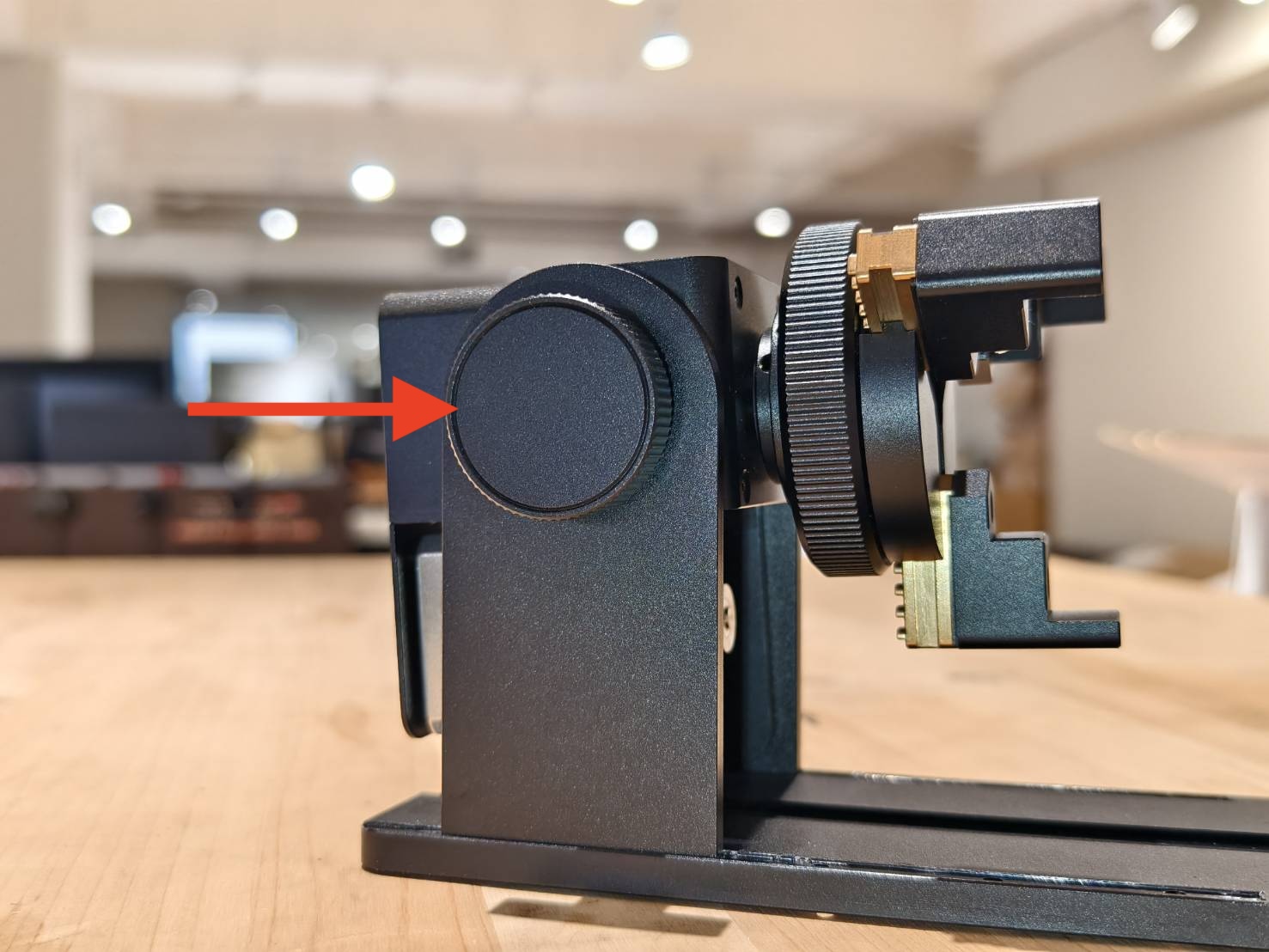

2.2 Storleksjusteringsvred

Vredet används för att justera avståndet mellan käftarna, vilket motsvarar föremålets storlek. Se videon för att lära dig hur det fungerar.


Tillbaka till 2. Hårdvarugränssnitt



2.2.1 Demonstration av storleksjusteringsvredet



Tillbaka till 2. Hårdvarugränssnitt



2.3. Vinkelindikator

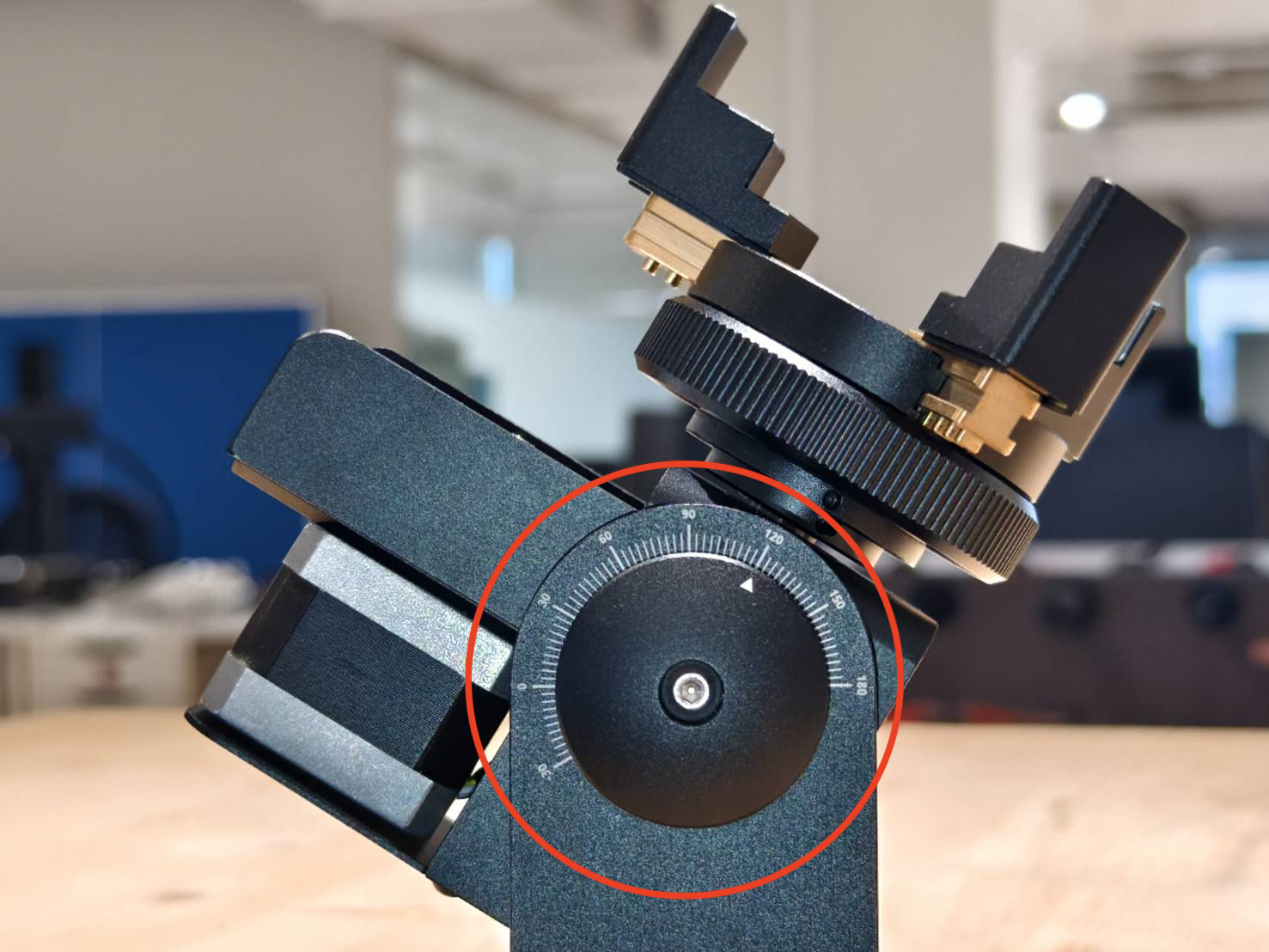

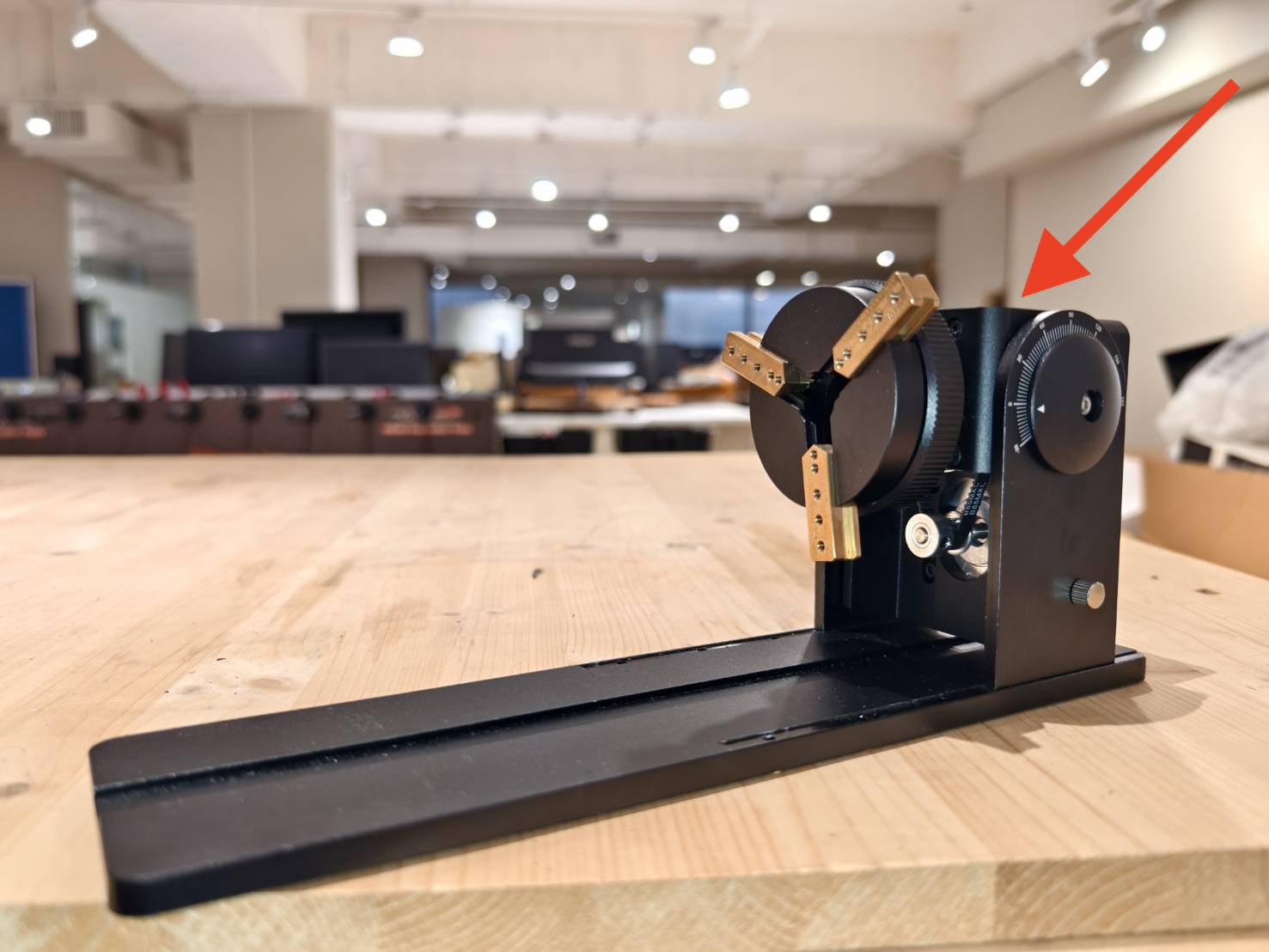

Vinkelindikatorn visar vinkeln som rotationsaxelns huvud befinner sig i.

Tillbaka till 2. Hårdvarugränssnitt



2.4. Stoppskruv

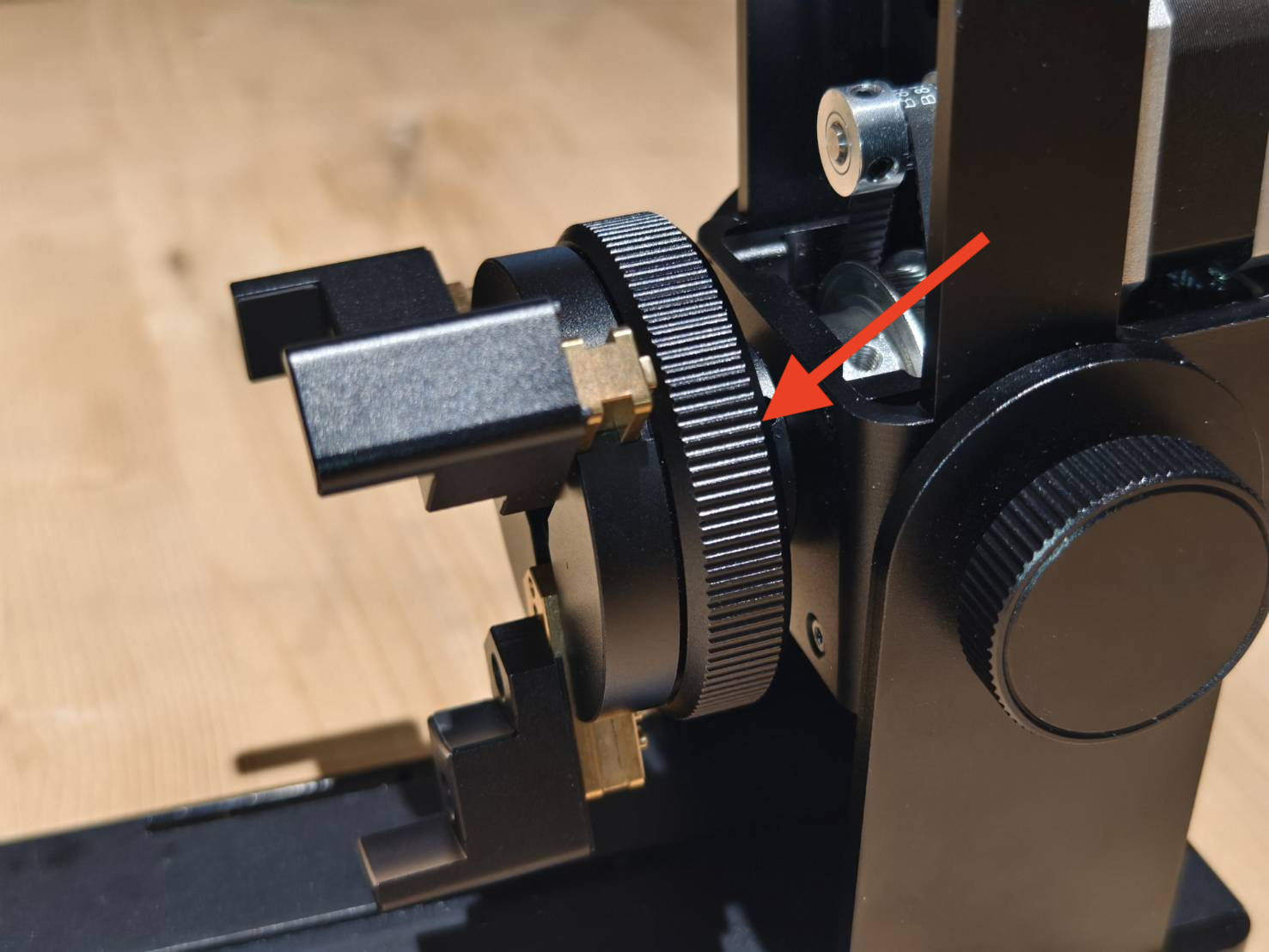

Stoppskruven förhindrar att rotationsaxelns huvud hänger när det roteras 180 grader.
Denna skruv måste dras åt ordentligt.


Tillbaka till 2. Hårdvarugränssnitt



2.5. Bas

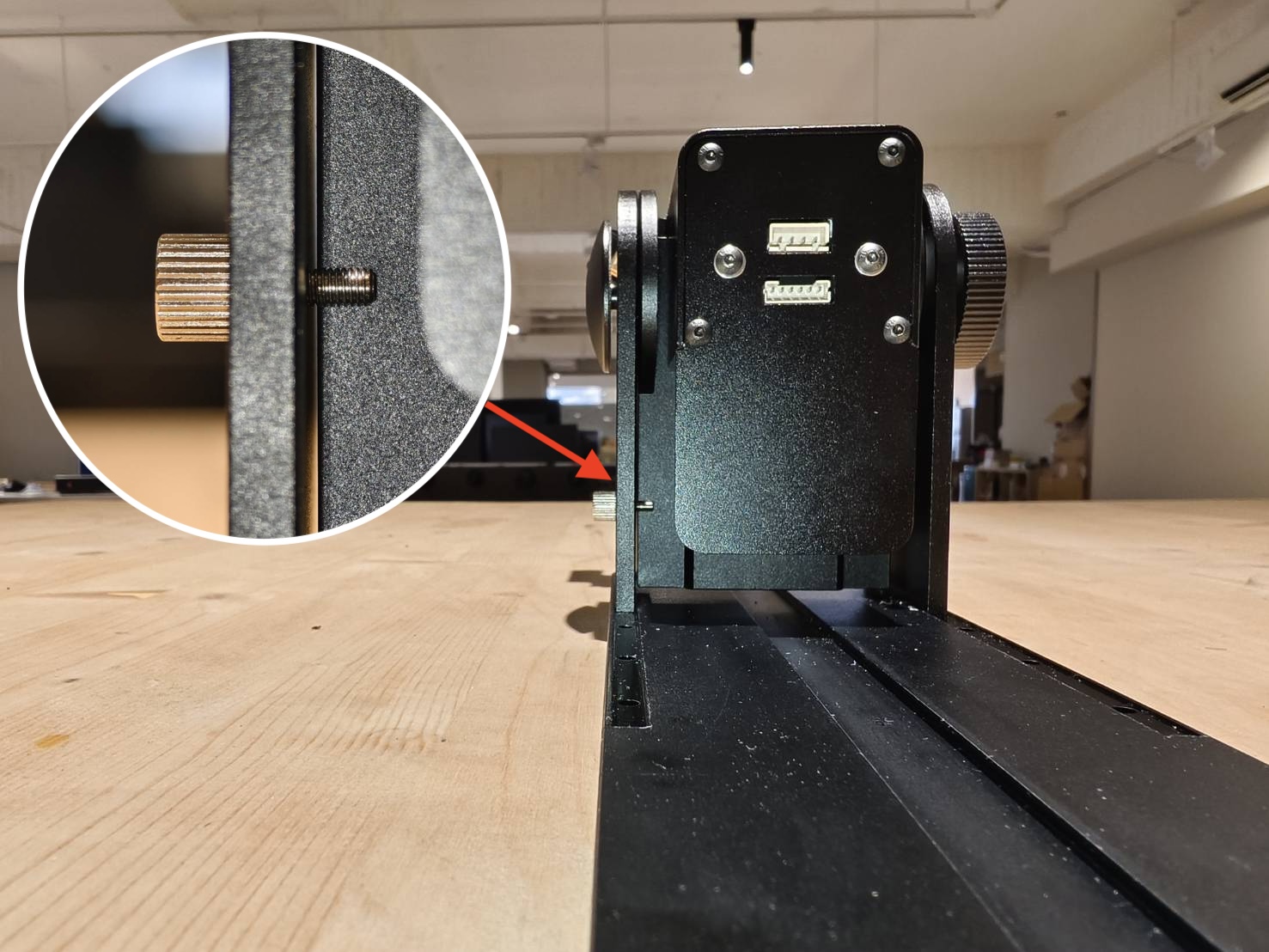

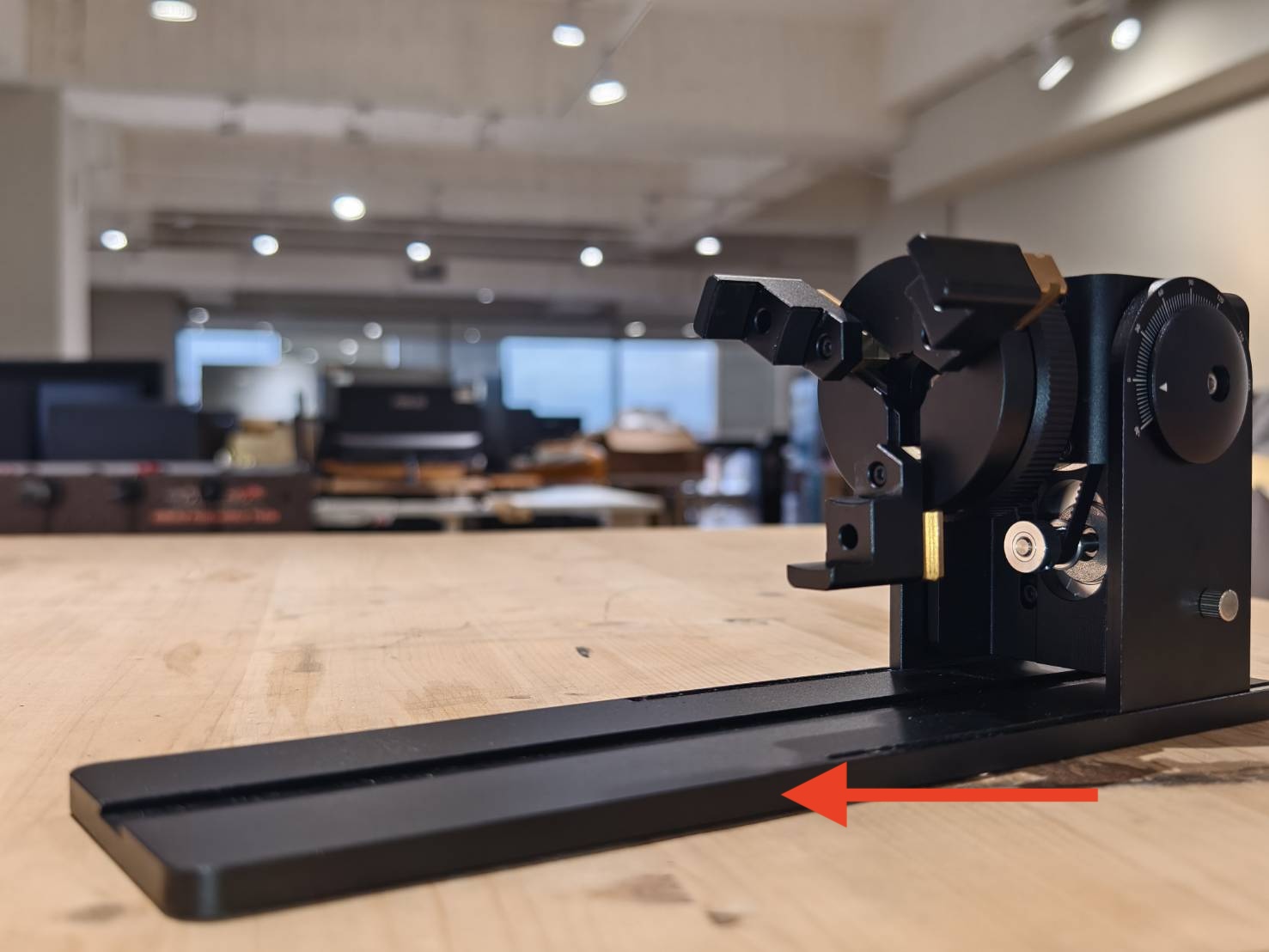

Rotationsaxelns kropp kan omplaceras. Det finns skruvhål i basen, och kroppen kan skruvas fast i olika hål för att ändra dess position. Vissa tillämpningar, som användning av längre föremål, kan kräva att kroppens position ändras för att minska rotationsaxelns totala längd som sticker in i föremålet.

Tillbaka till 2. Hårdvarugränssnitt



2.5.1 Demonstration av omplacering av chuckkroppen

Tillbaka till 2. Hårdvarugränssnitt



2.6. Stödstycke

Stödstycket används för att stödja föremålets andra sida. Det används vanligtvis för sfäriska föremål och korta tunga föremål för att förhindra att de faller ur chucken.

Tillbaka till 2. Hårdvarugränssnitt

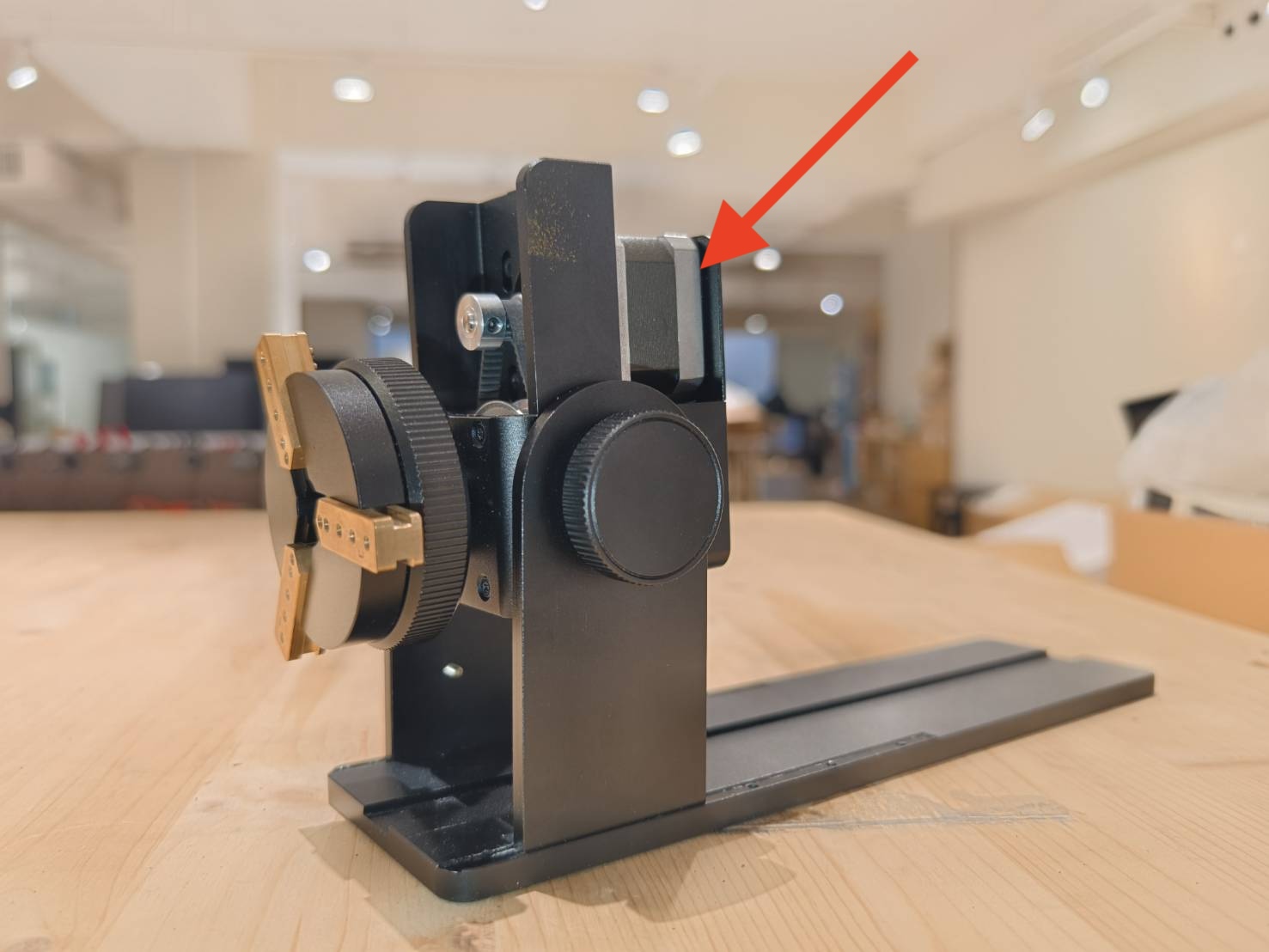

2.7. Anslutningskontakter

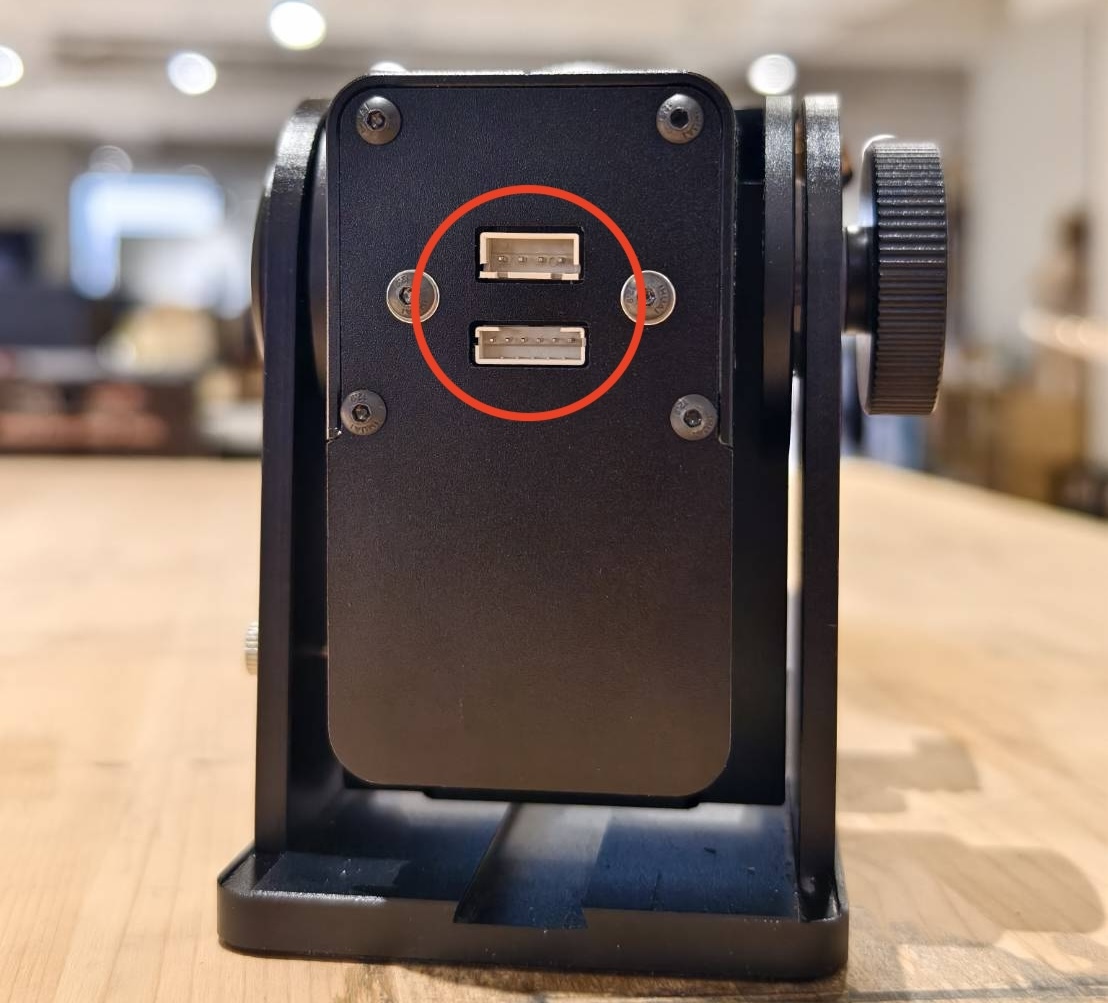

Som nämnts kommer anslutningskabeln att skapa en förbindelse mellan rotationsaxeln och maskinen. Kontakten är där kabeln ansluts. Kontakterna är avsedda för olika modeller. Se tabellen nedan för att hitta rätt kontakt för din modell.

Kontakttyp Kompatibel modell
6-polig Ador, Beambox 2, beamo
4-stifts HEXA, Lazervida

Tillbaka till 2. Hårdvarugränssnitt



2.8 Vinkeljusteringsratt

Vinkeljusteringsratten används främst som ett verktyg för att nivellera objektet horisontellt. Den kan också rotera objektet 180 grader för speciella tillämpningar.
Se videon för att lära dig hur den fungerar.

Tillbaka till 2. Hårdvarugränssnitt



2.8.1 Demonstration av vinkeljusteringsratten

Tillbaka till 2. Hårdvarugränssnitt



2.9. Vändfunktion

När du lossar vinkeljusteringsratten kan rotationshuvudet vändas 180 grader.
För vissa tillämpningar är vändningen nödvändig. Observera standardpositionen och den vända positionen, eftersom de kommer att påverka utgångspositionen för din gravering.

Standardposition
(Ovansidan är plan.)		 Vänd position
(Motorn är uppåt.)

Tillbaka till 2. Hårdvarugränssnitt

Tillbaka till början

3. Fastsättning av objekt

Detta kapitel guidar dig genom hur man sätter fast olika objekt, såsom en vanlig cylinder, mugg, liten cylinder, långt föremål etc. Se tabellen nedan för att hitta en form som liknar ditt objekt.

Cylinder Mugg Bägare Kon

Lång Sfär Ring

Tillbaka till början

3.1 Cylinder

Cylindrar kan greppas utvändigt eller invändigt. För stora föremål krävs L-formade backar.

Tillbaka till 3. Greppning av föremål

3.1.1 Extern fastsättning av cylindriska objekt



3.1.2 Invändig fasthållning av cylindriska objekt med sexkantsbackar



3.1.3 Intern fastsättning av cylindriska objekt med stegade backar



3.1.4 Extern fastsättning av större cylindriska objekt

Tillbaka till 3. Greppning av föremål



3.2 Muggg

Mugggar har handtag; vanligtvis kan handtaget slå i rotationsbasen, så vänd muggen 180 grader för att undvika detta.

Tillbaka till 3. Greppning av föremål

 3.2.1 Extern fastsättning av muggar



3.2.2 Mugggar - Invändig greppning med sexkantsbackar



3.2.3 Intern fastsättning av muggar med stegade backar

Tillbaka till 3. Greppning av föremål



3.3 Bägare

Var försiktig, eftersom vissa bägare kan vara ömtåliga. Greppning från botten rekommenderas. En stödmodul, som måste köpas separat, rekommenderas också för bägare.

(*Stödmodulen som används i slutet av videon måste köpas separat.)

Tillbaka till 3. Greppning av föremål



3.4 Kon

Konformade föremål kan greppas utvändigt eller invändigt.

Tillbaka till 3. Greppning av föremål

3.4.1 Extern gripning av koniska objekt



3.4.2 Konformade föremål - Invändig greppning med sexkantsbackar





3.4.3 Intern gripning av koniska objekt med stegade backar



Tillbaka till 3. Greppning av föremål



3.5 Långa objekt

Stödmodulen krävs för långa föremål och den måste köpas separat.

Tillbaka till 3. Greppning av föremål



3.6 Sfäriska objekt

Det rekommenderas att sfäriska föremål endast graveras i mittområdet, där det finns en mindre skillnad i fokusavstånd. Svansstödssatsen kommer att användas för sfäriska föremål.

Tillbaka till 3. Greppning av föremål



3.7 Ringformade objekt

Ringformade material greppas på liknande sätt som cylinderns inre gripning.

Tillbaka till 3. Greppning av föremål

Tillbaka till början

4. Övriga tillbehör (säljs separat)

Det finns några tillbehör som kan köpas separat och som är användbara för speciella föremål, såsom muggar med större handtag eller längre objekt.
*Observera att dessa artiklar måste köpas separat.

# Artikel Bild
1. Förhöjningssats
2. Stödmodul

Tillbaka till början

4.1 Förhöjningssats

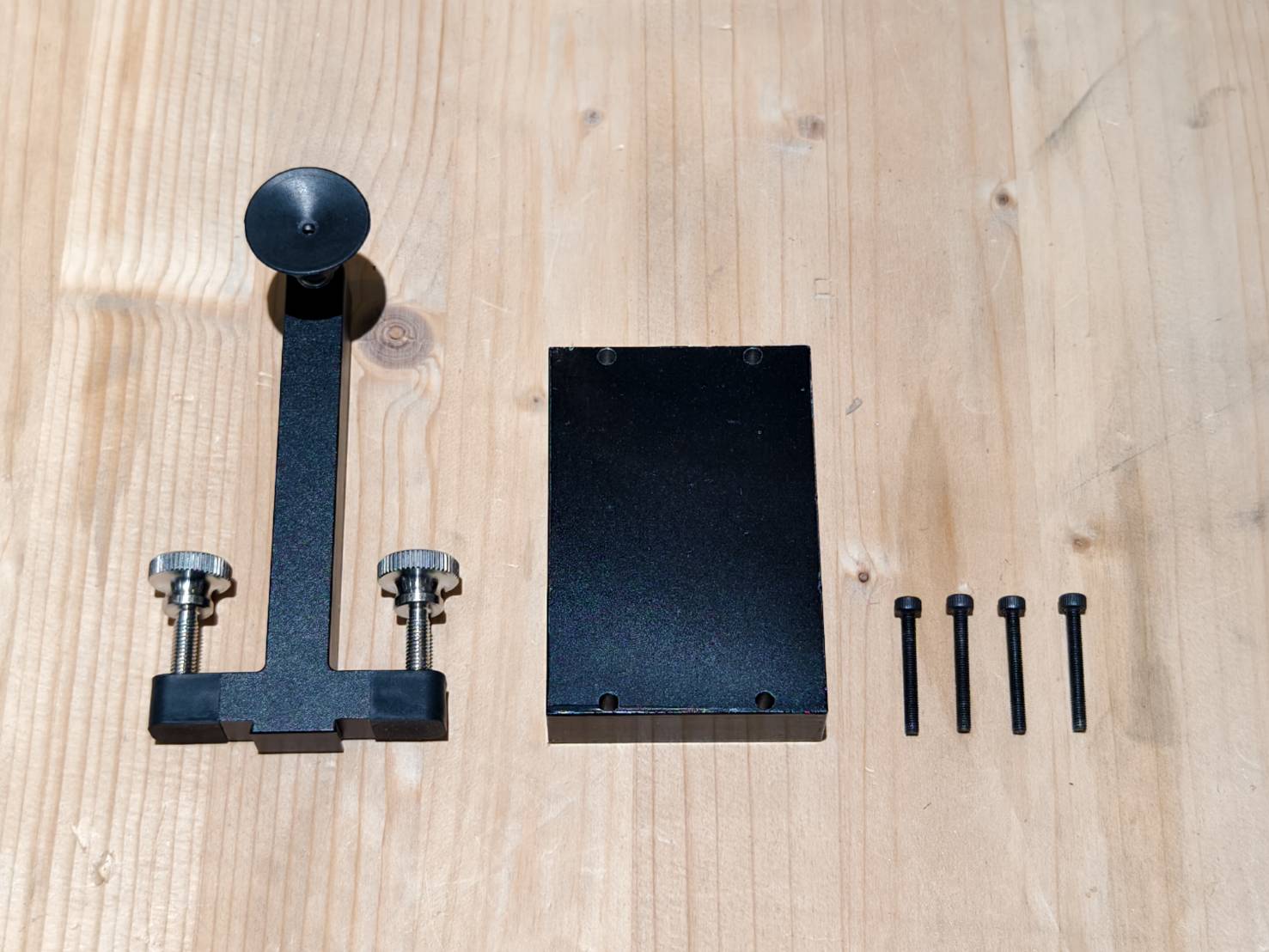

Förhöjningssatsen består av ett förhöjningsblock och ett högre svansstöd. Detta används vanligtvis för muggar med större handtag eller större sfäriska föremål.

Tillbaka till 4. Övriga tillbehör

4.1.1 Demonstration av förhöjningssats före och efter

Tillbaka till 4.1 Förhöjningssats

4.1.2 Installationsguide för förhöjningssats

Tillbaka till 4.1 Förhöjningssats

Tillbaka till 4. Övriga tillbehör

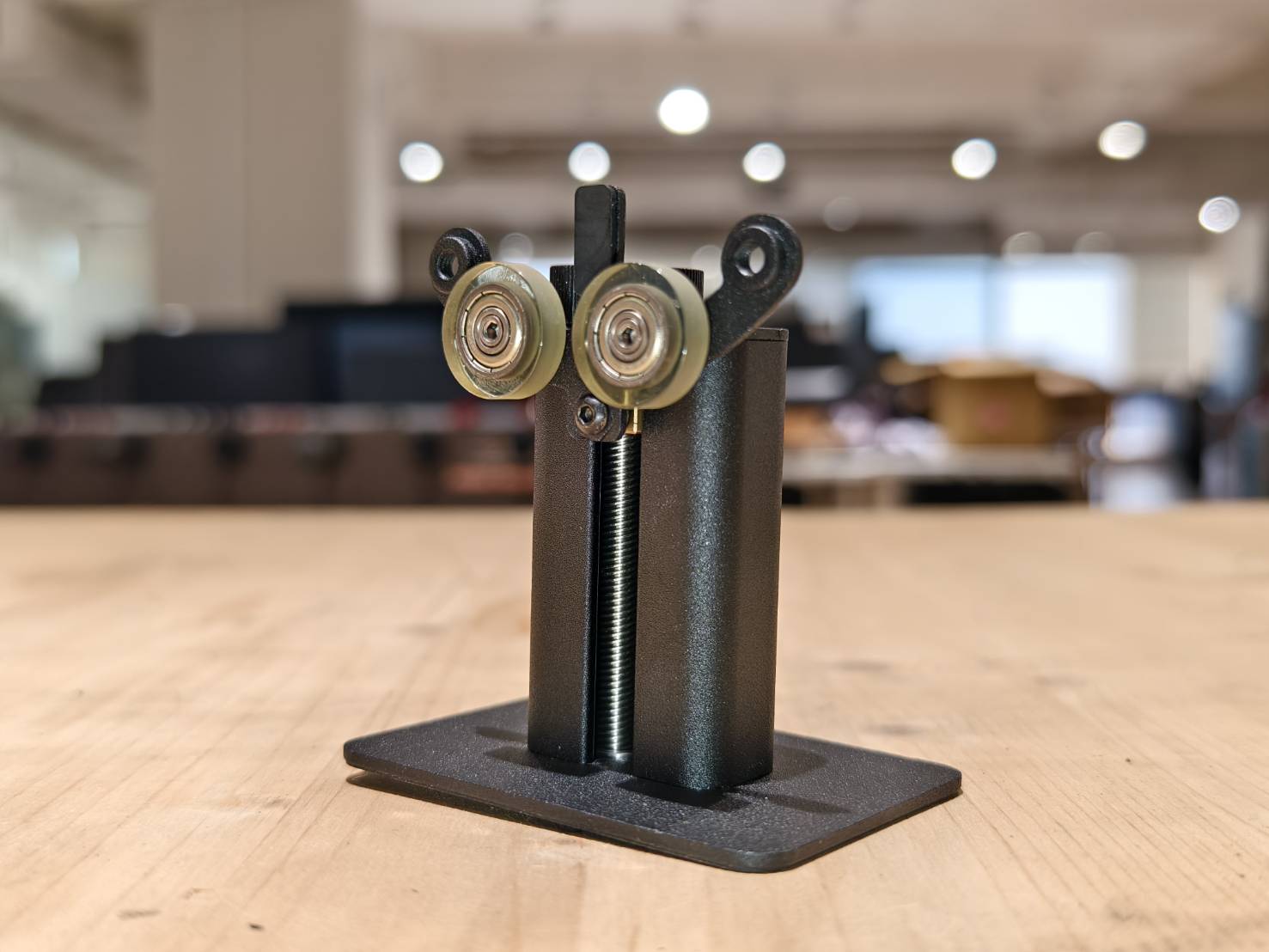

4.2 Stödmodul

Stödmodulen används för längre eller tyngre föremål för att stödja och lyfta föremålets andra sida.

Tillbaka till 4. Övriga tillbehör

4.2.1 Demonstration av stödmodul

Bägare
Långa föremål

Tillbaka till 4.2 Stödmodul



4.2.2 Guide för byte av hjul och säte på stödmodul

Hjul
Säte

Tillbaka till 4.2 Stödmodul

Tillbaka till början

Starta gravering

Eftersom Chuck Rotary är kompatibel med olika FLUX-modeller, vänligen se guiden nedan för din modell gällande installation av rotationsenheten och hur du startar en uppgift.

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Tillbaka till början

6. Utbyte av komponenter

I detta avsnitt går vi igenom anvisningar för utbytbara delar i Chuck Rotary.

6.1 Byte av huvudkort för Chuck Rotary

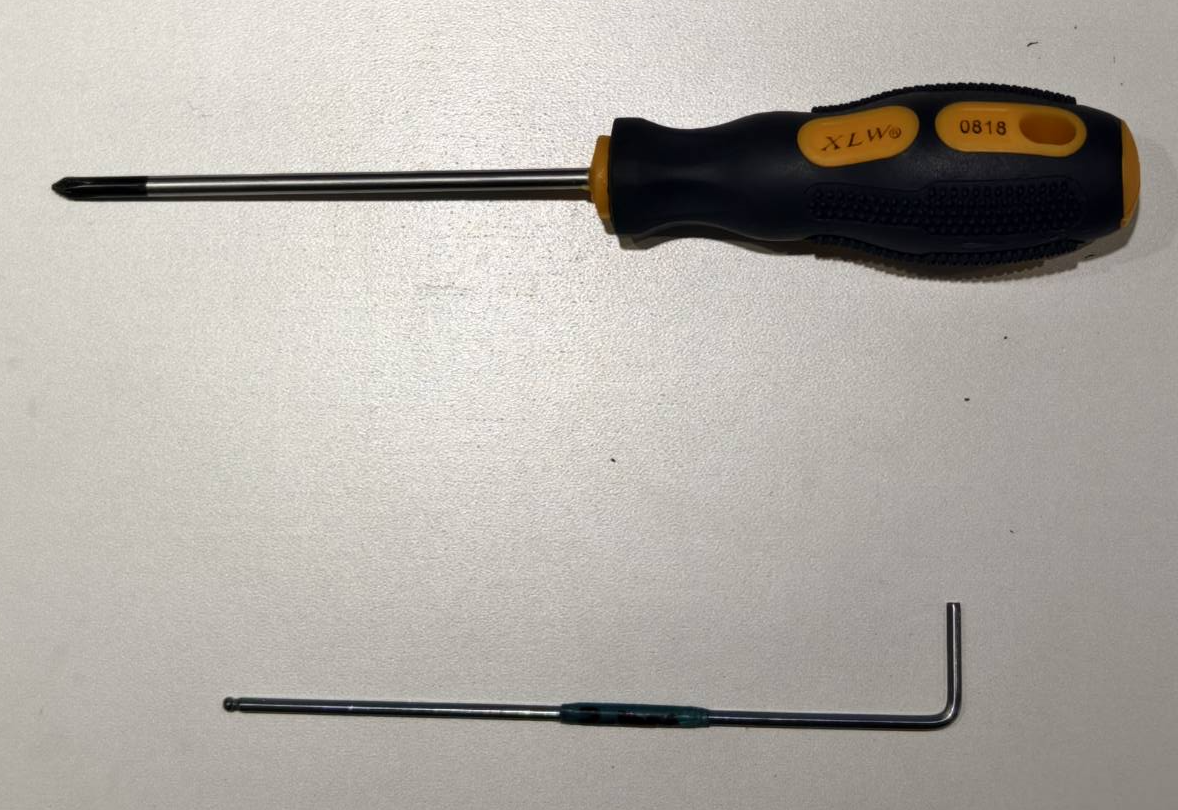

Verktyg som behövs:

  • Stjärnmejsel
  • 2mm insexnyckel

Videoguide:

Tillbaka till början
