⚠︎ Varning: Genommatningsfunktionen är inte tillgänglig i Europa.
|
Beskrivning
Denna artikel guidar dig genom att ställa in genomströmningsfunktionen och starta en testgraveringsuppgift efter hårdvaruinstallationen.
För gravering eller skärning med genomströmning, se Ador - Guide för genomströmningsgravering.

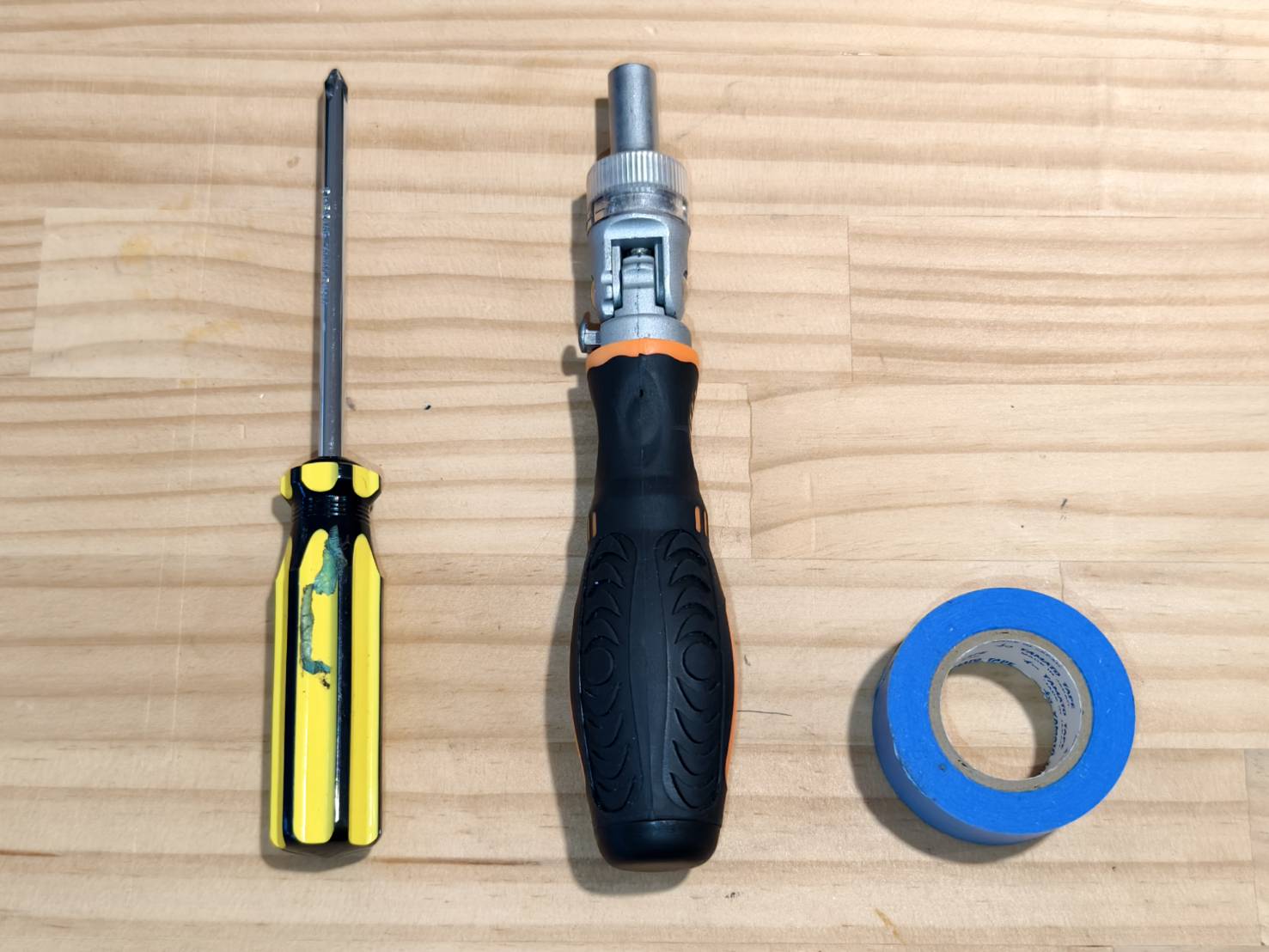

Verktyg
| 1 | Stjärnskruvmejsel |
| 2 | Hylsnyckel (7mm) |
| 3 | Maskeringstejp (Valfritt) |
Steg 1
Lossa maskinen och basen om de är monterade.
Steg 2

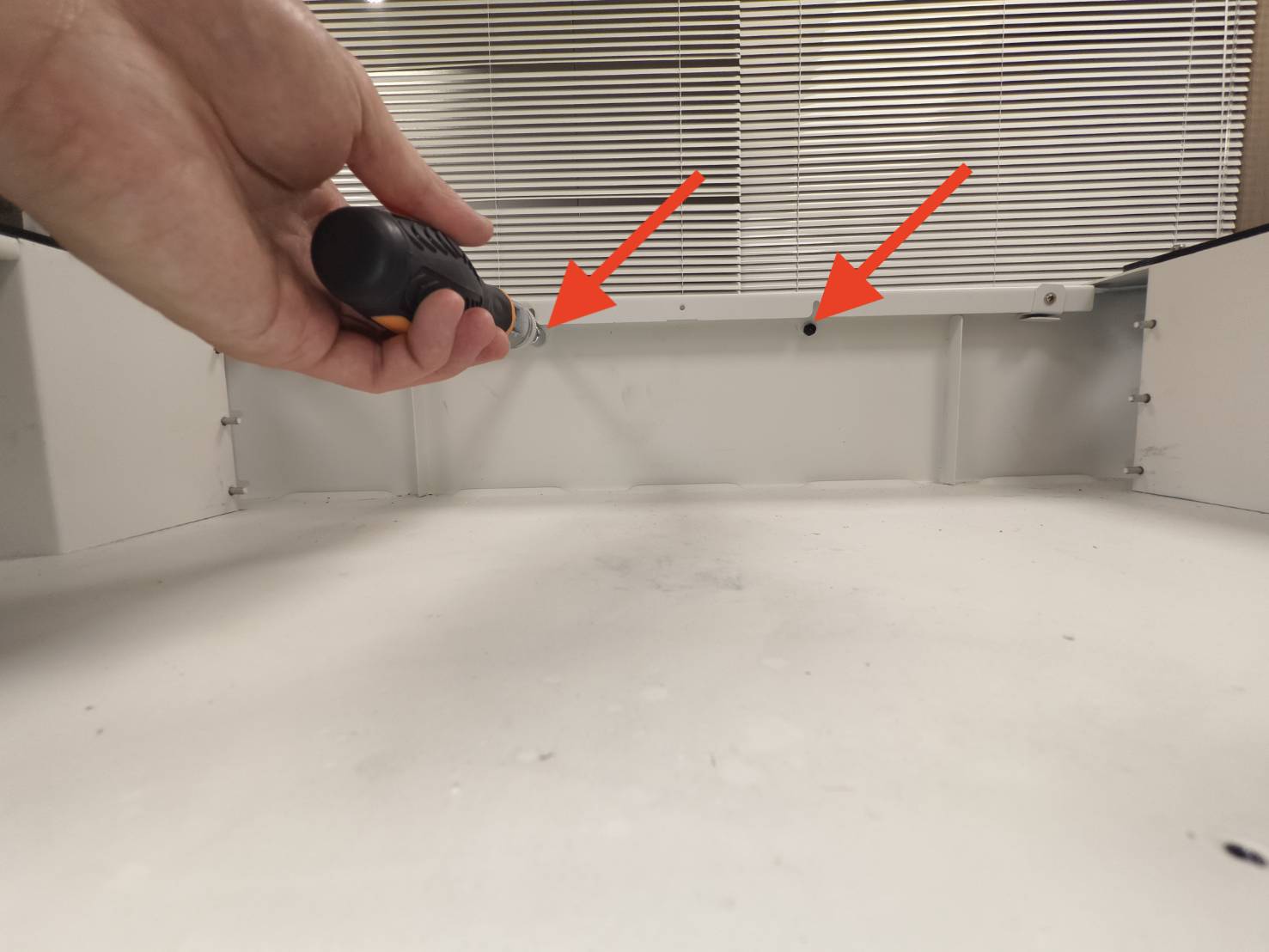

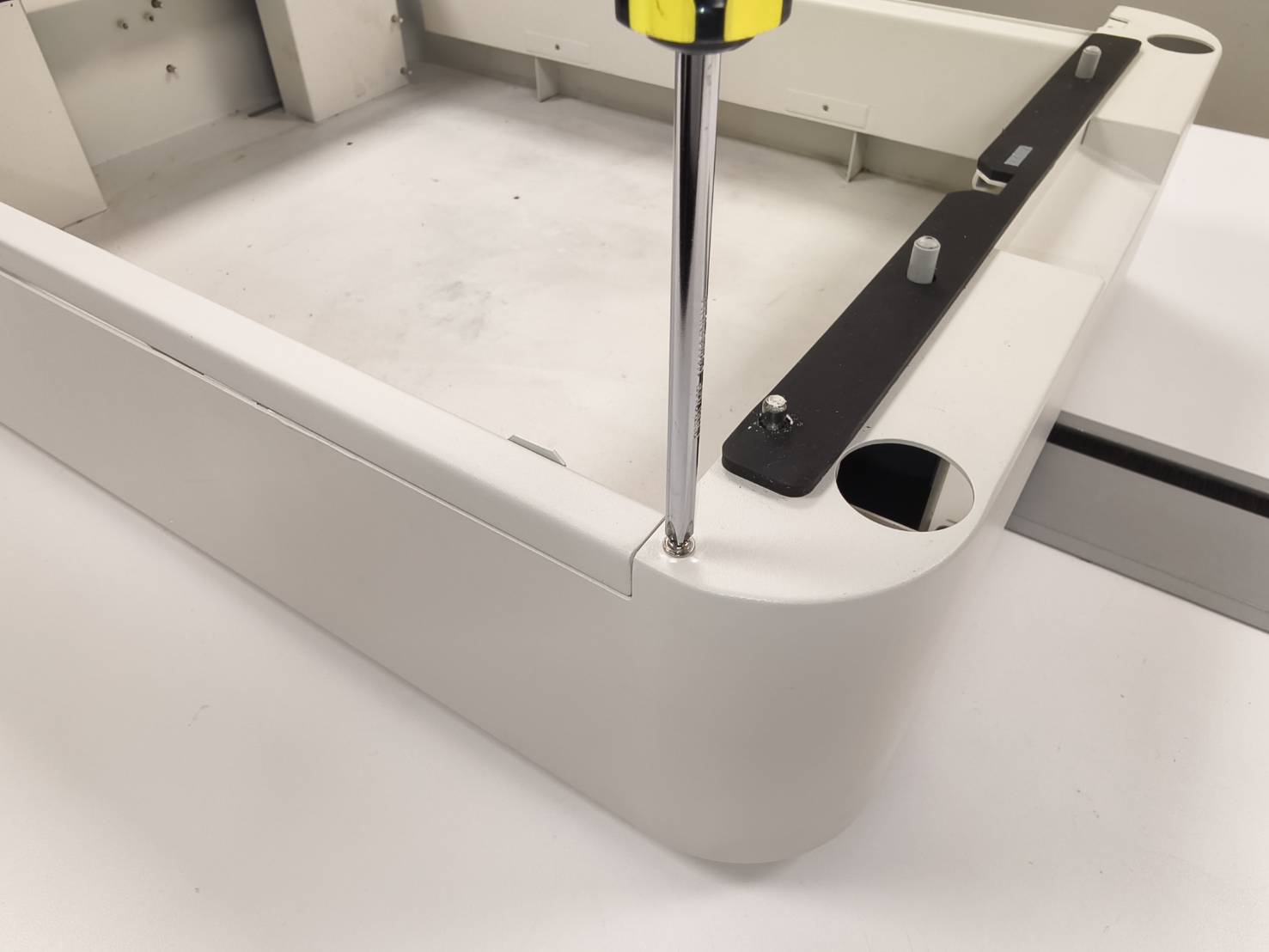

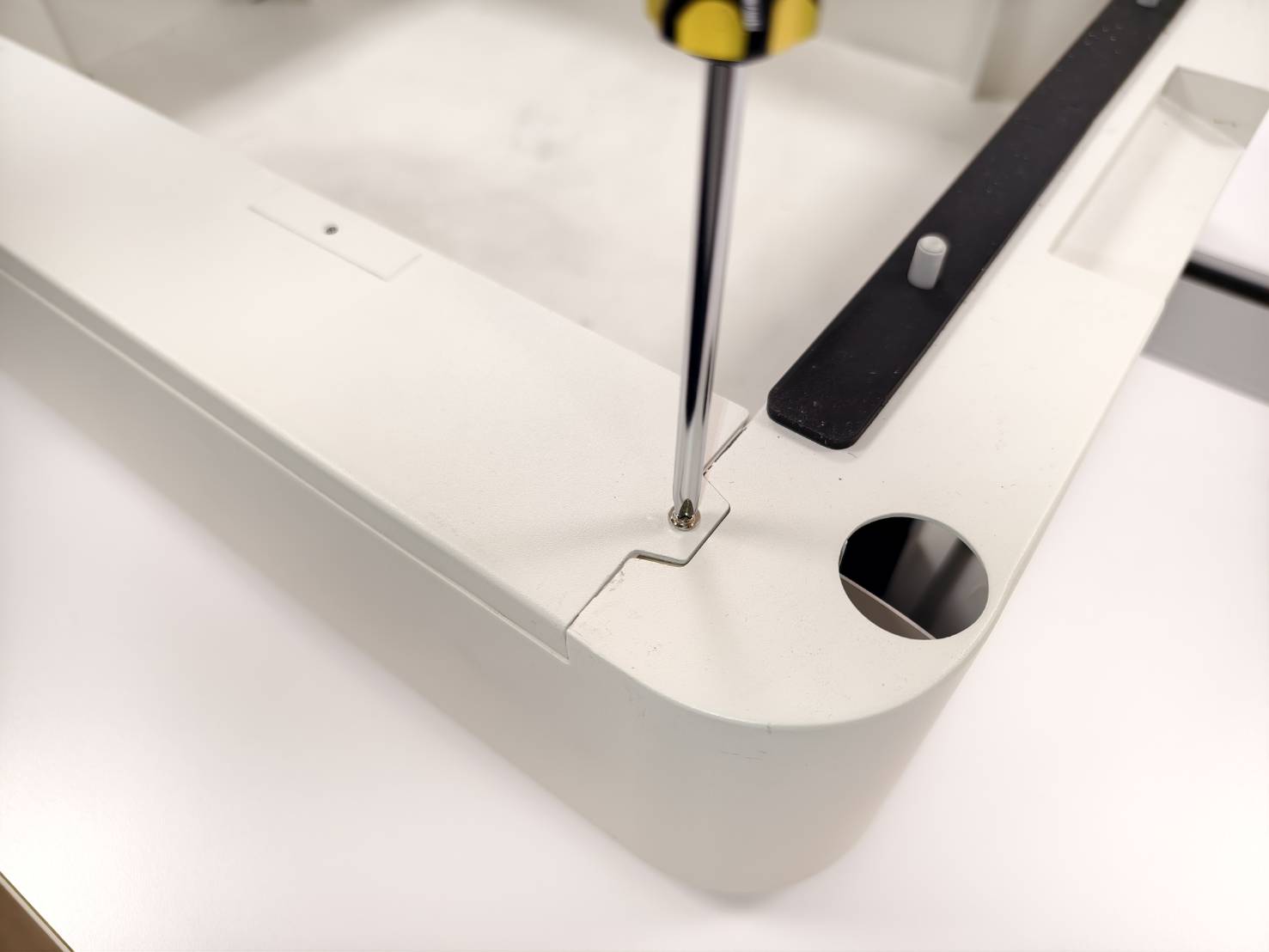

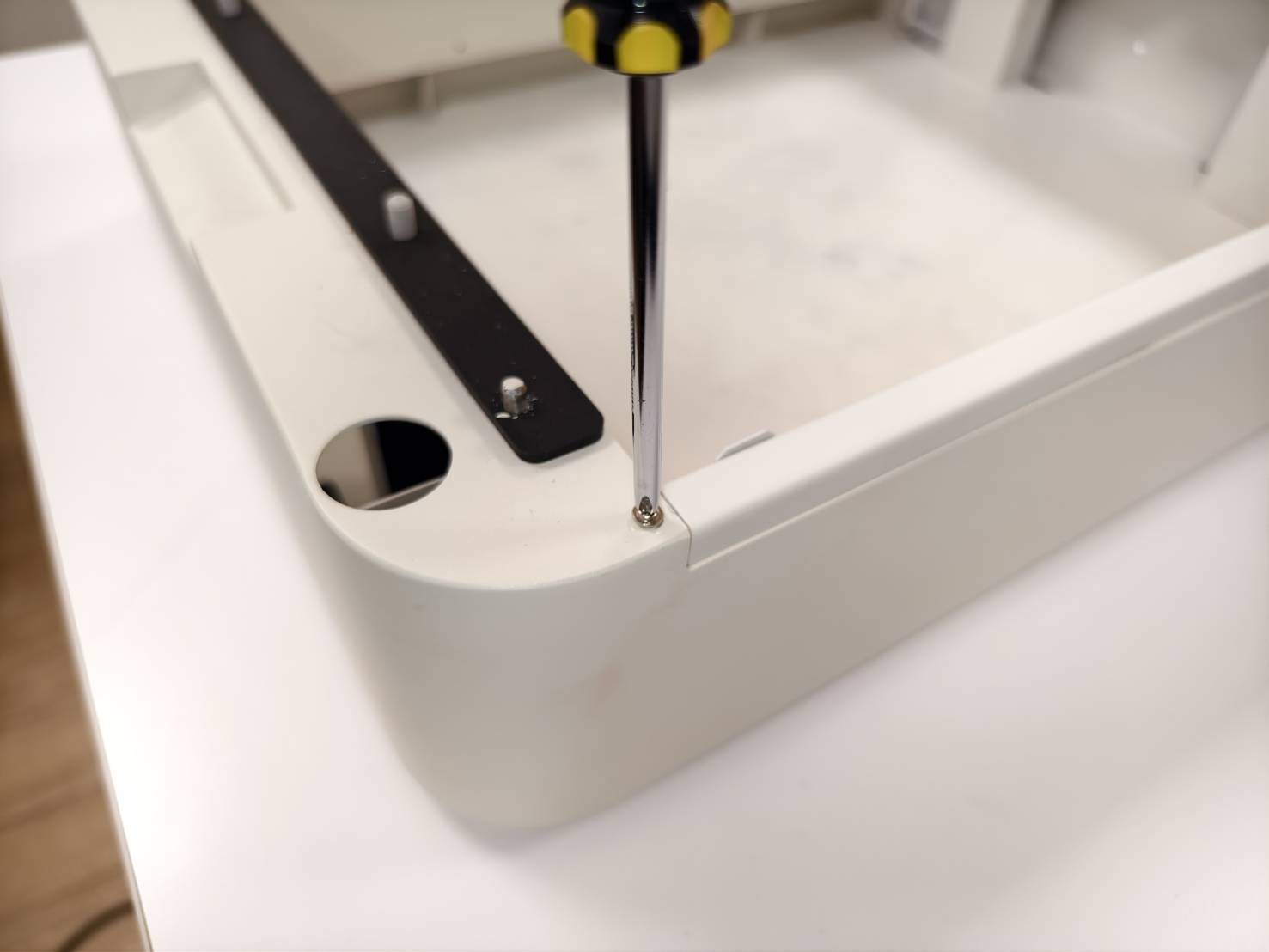

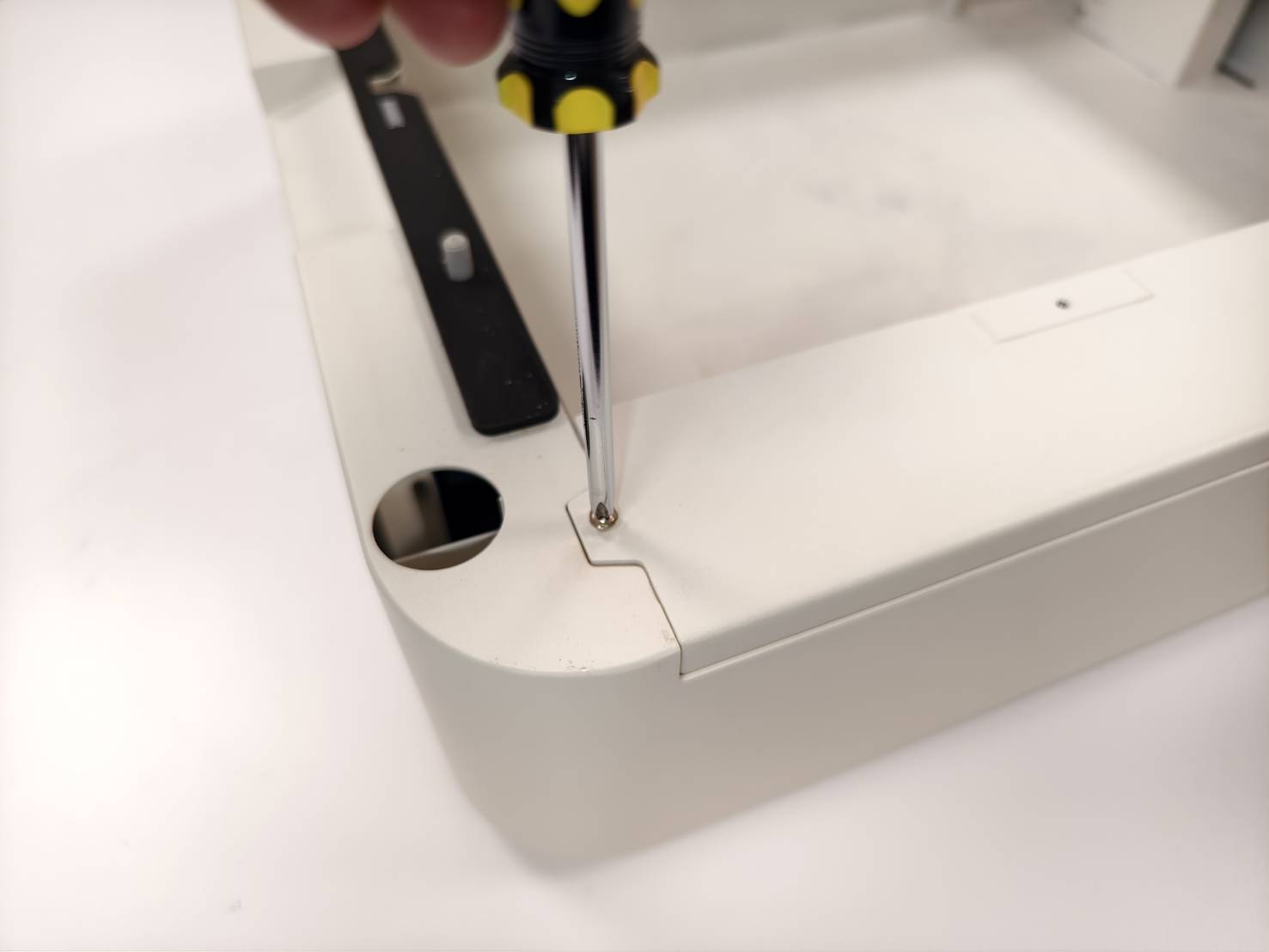

Skruva loss dessa två skruvar på baksidan med en stjärnskruvmejsel.
Steg 3

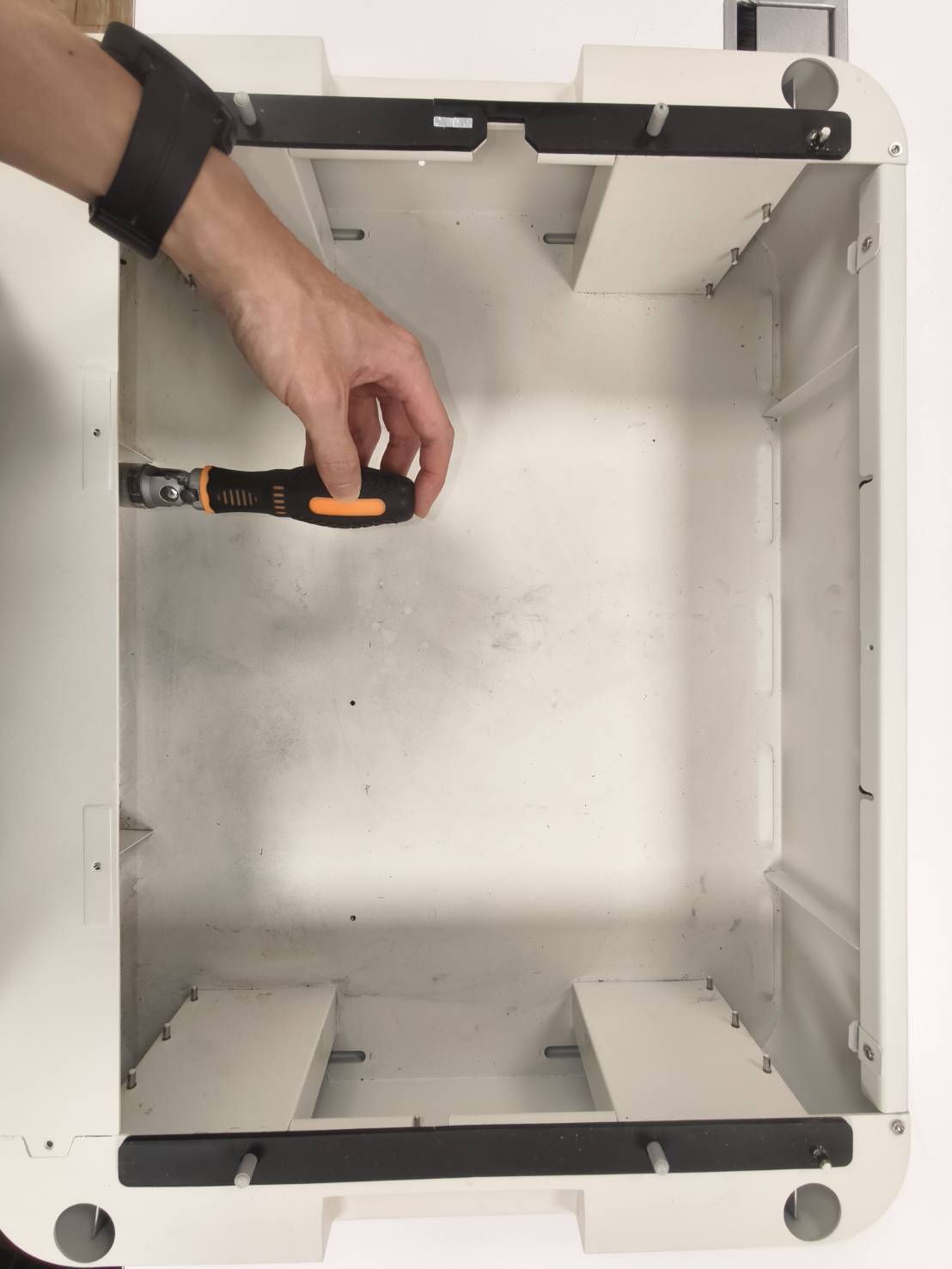

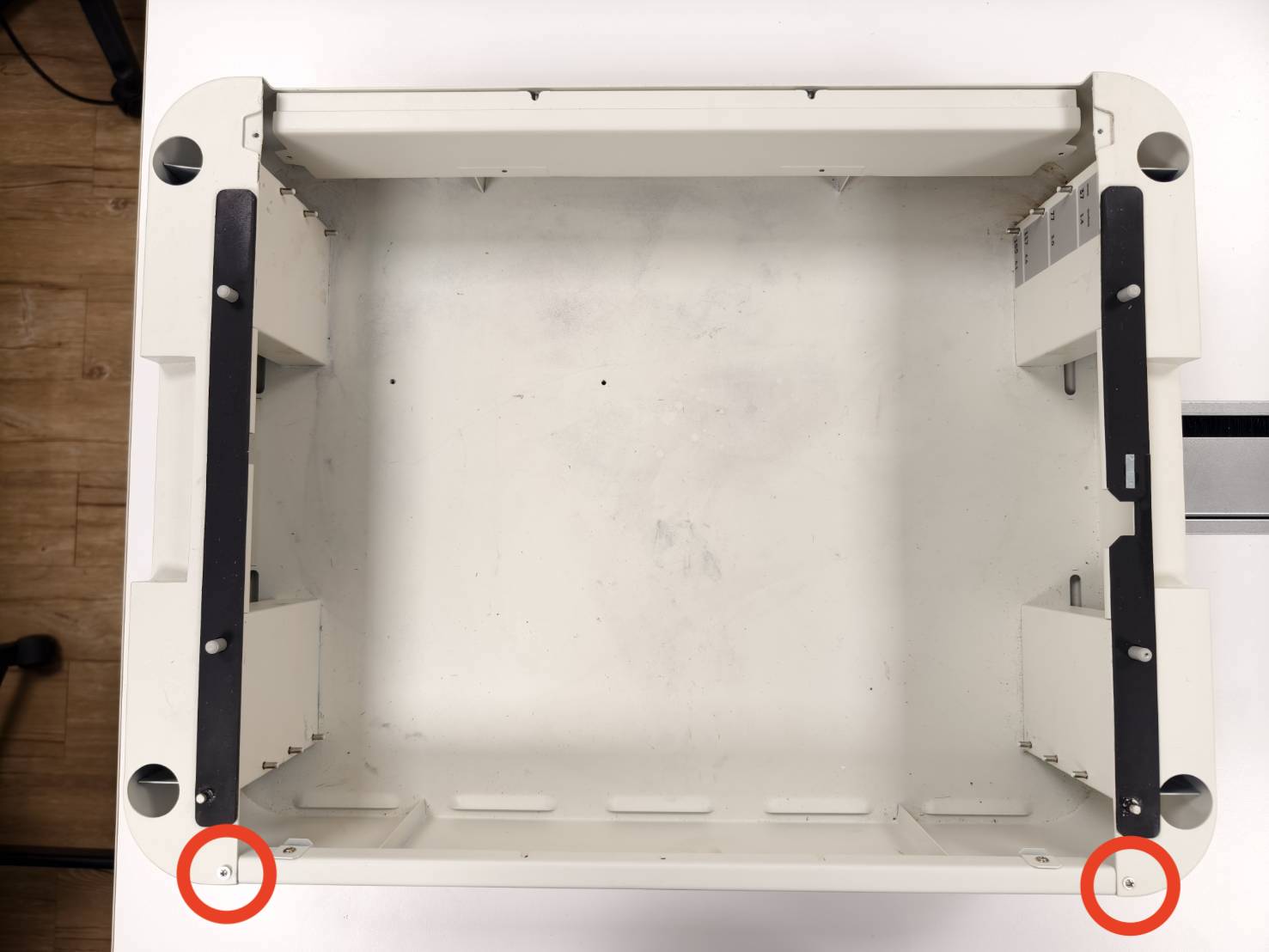

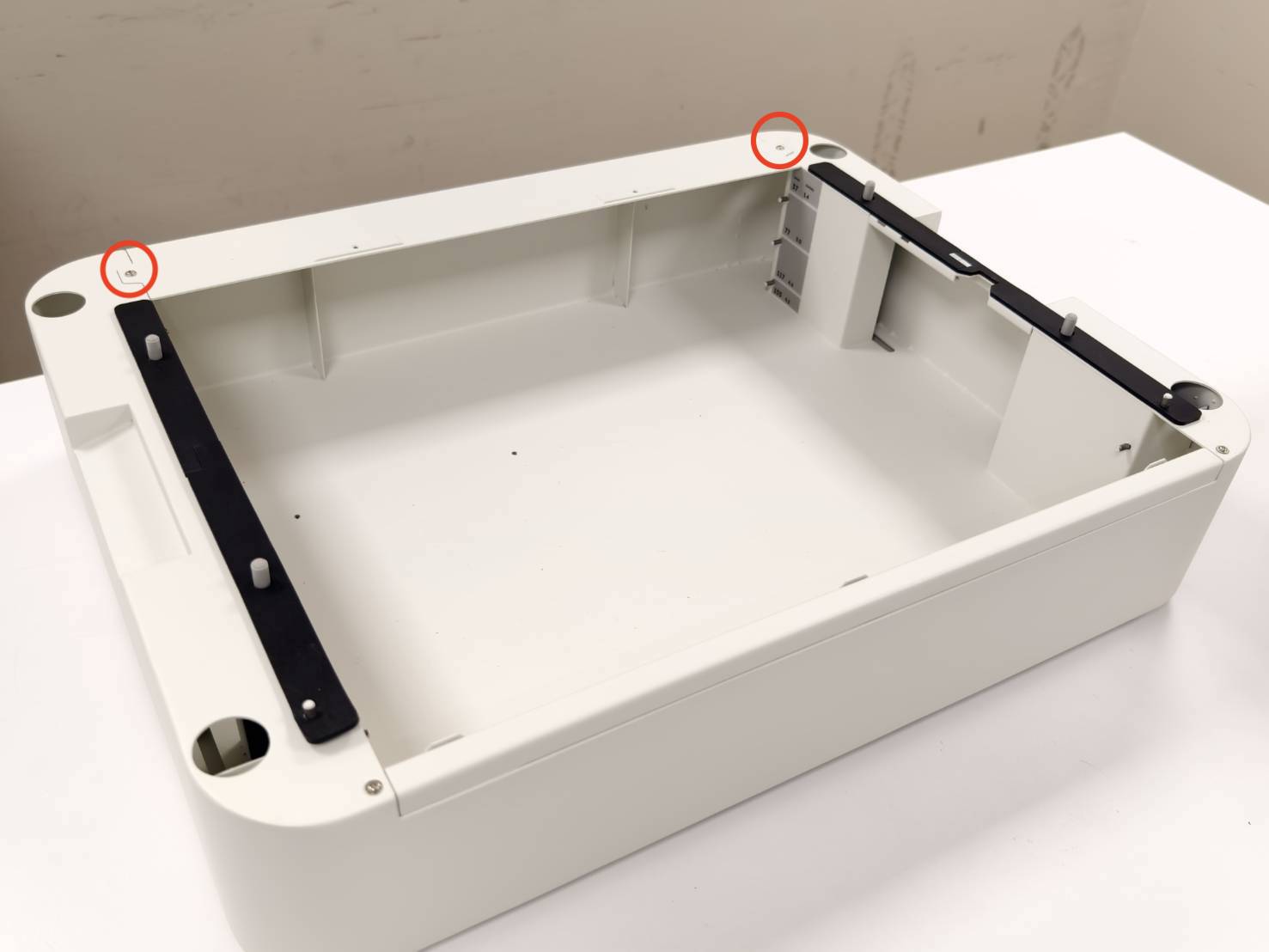

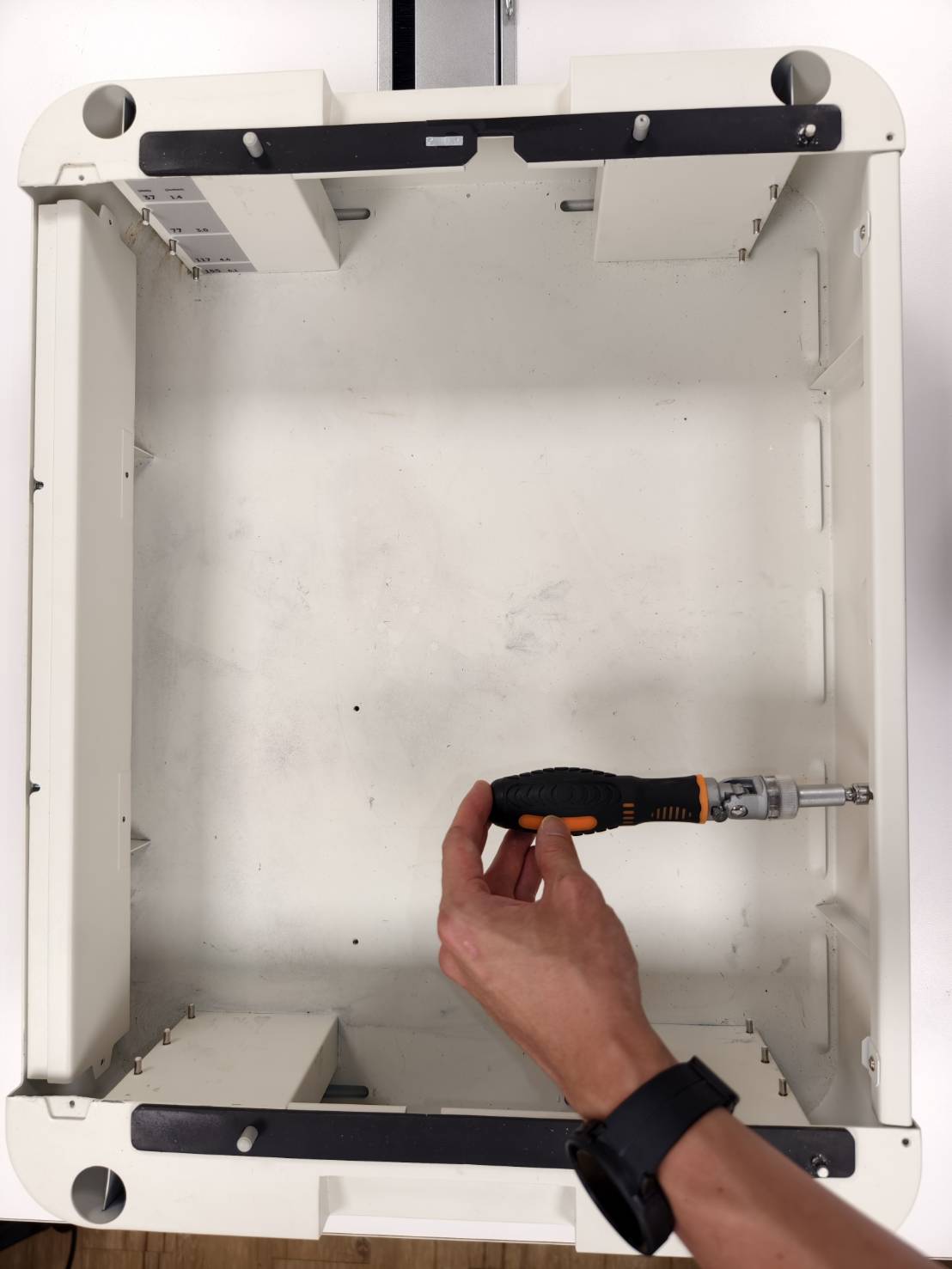

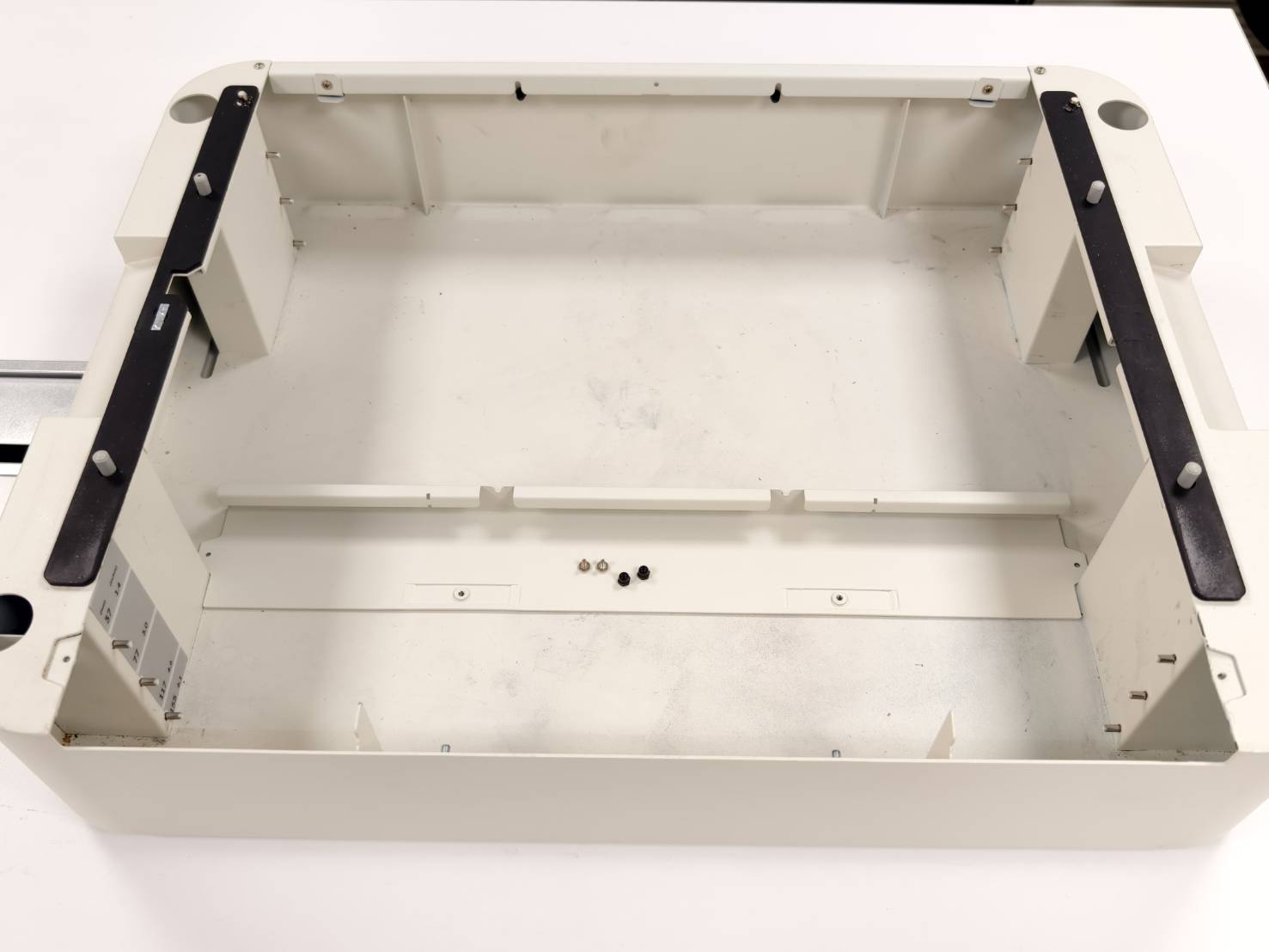

Skruva loss skruvarna under ramen.
|
Steg 4
Den bakre genomföringsramen kan sedan avlägsnas.
(Skruvarna behövs inte för genomföring, men det rekommenderas att spara dem.)
Steg 5

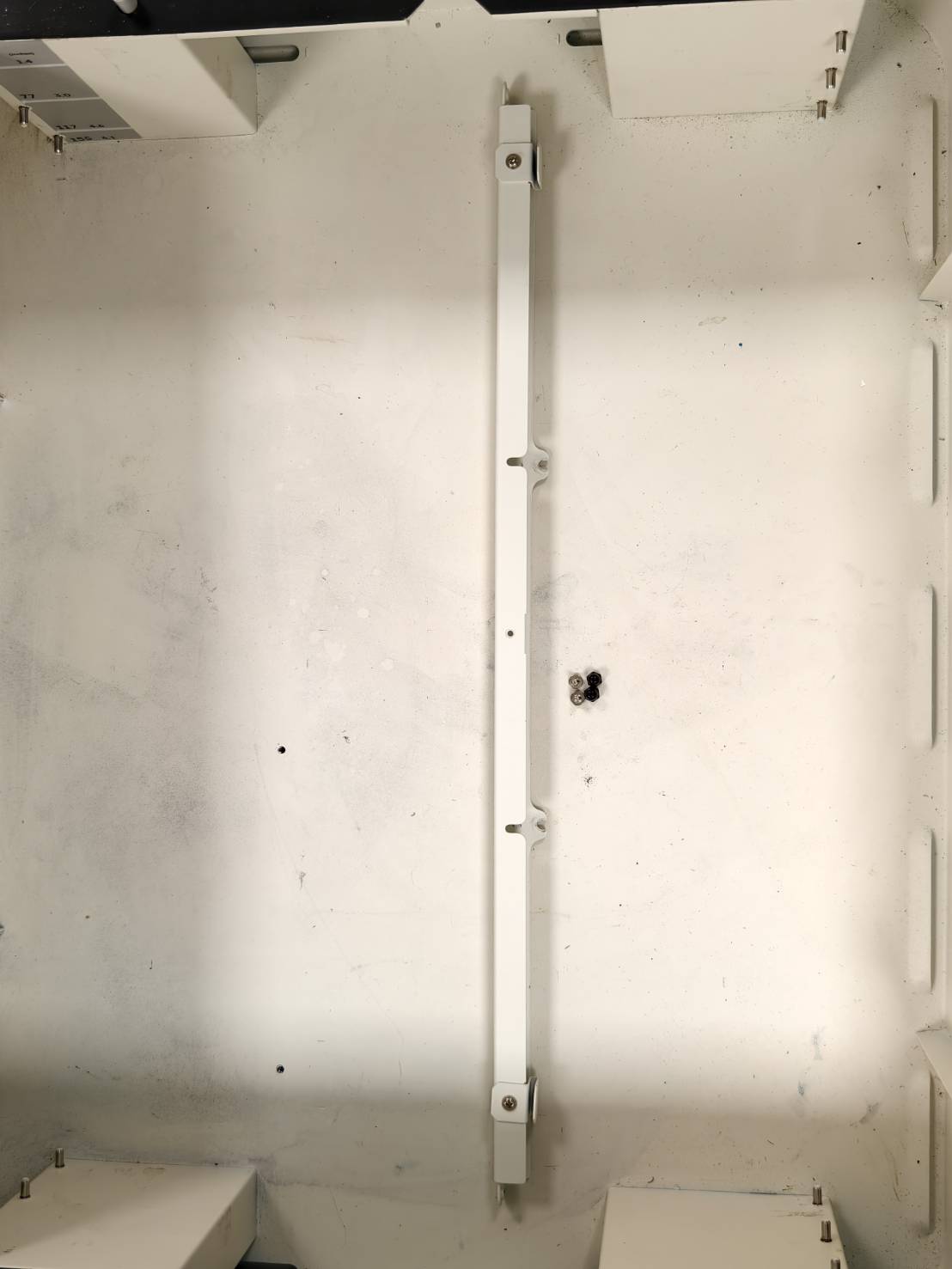

Placera den bakre genomföringsramen i avsedd position.
Steg 6

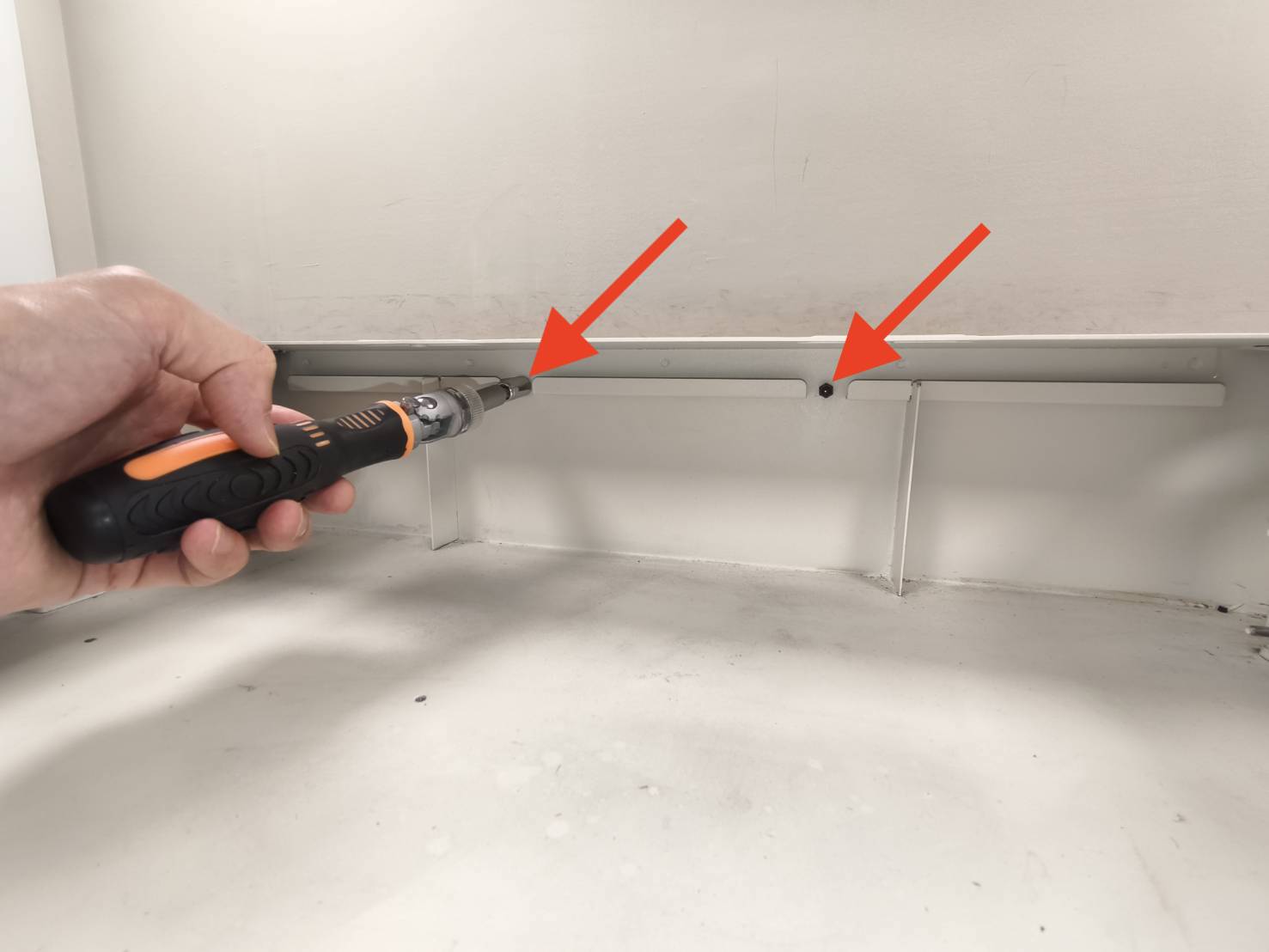

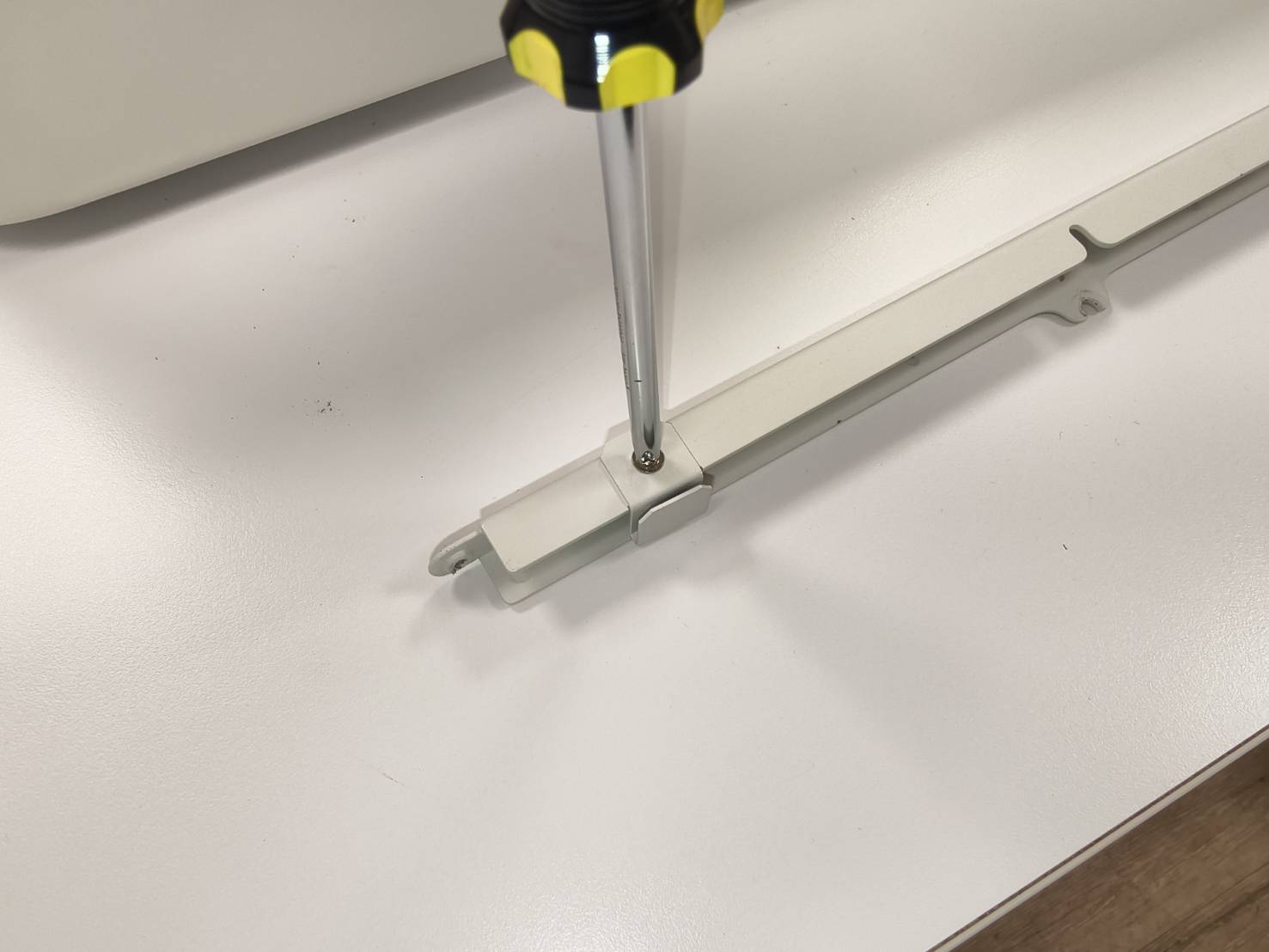

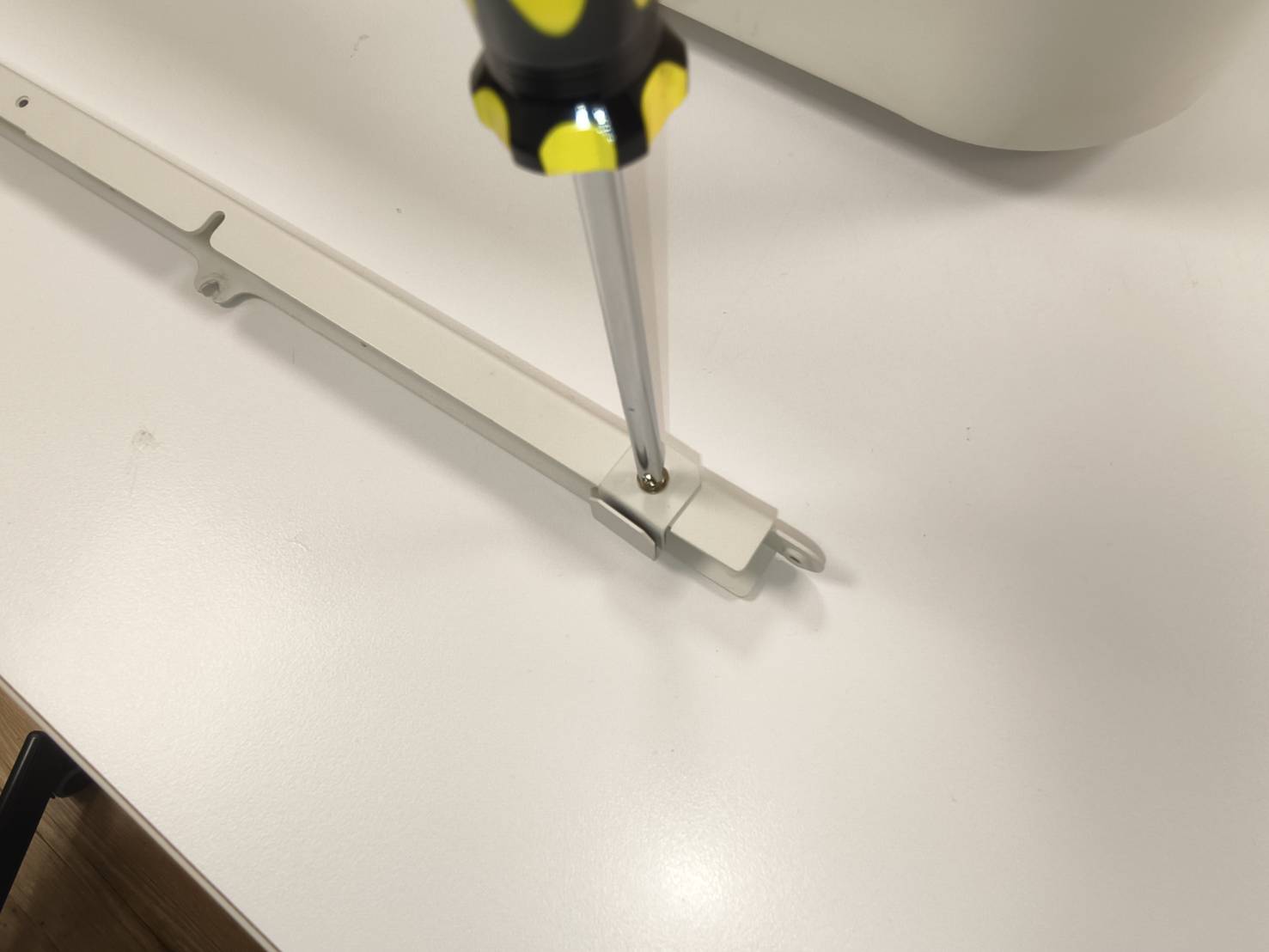

Skruva loss de två skruvarna.
Steg 7
Skruva loss skruvarna under den främre ramen.
|
Steg 8
Den främre genomföringsramen kan sedan avlägsnas.
Steg 9

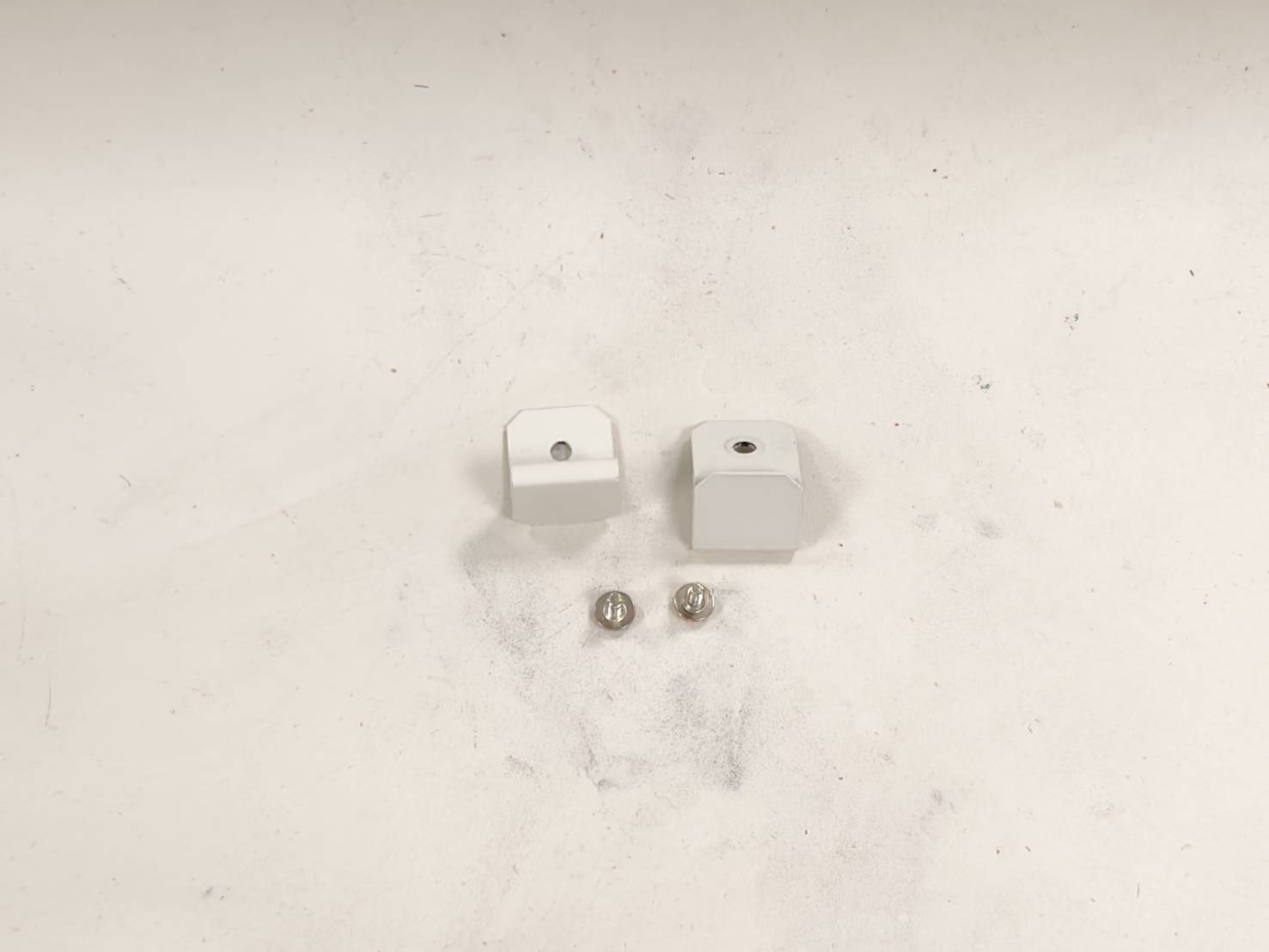

Ta bort de två clipsen på de främre ramarna.
(Dessa två clips kommer inte att behövas för genomföring, men det är bra att spara dem ifall de skulle behövas i framtiden. Vänligen se installationen av icke-genomföring.)
Steg 10
Placera den främre genomföringsramen i avsedd position.
Steg 11
Montera maskinen och förlängningsbasen.
Steg 12

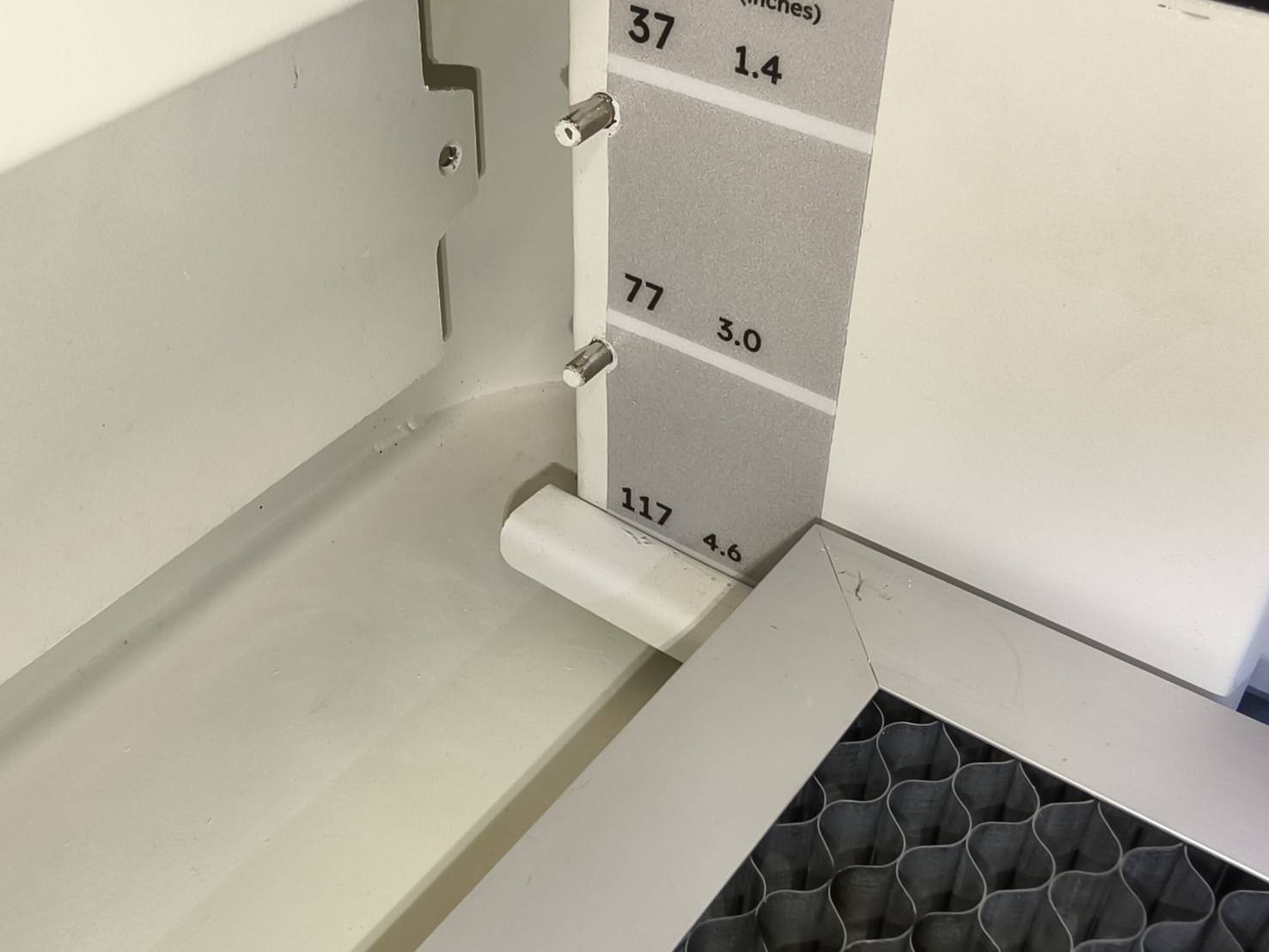

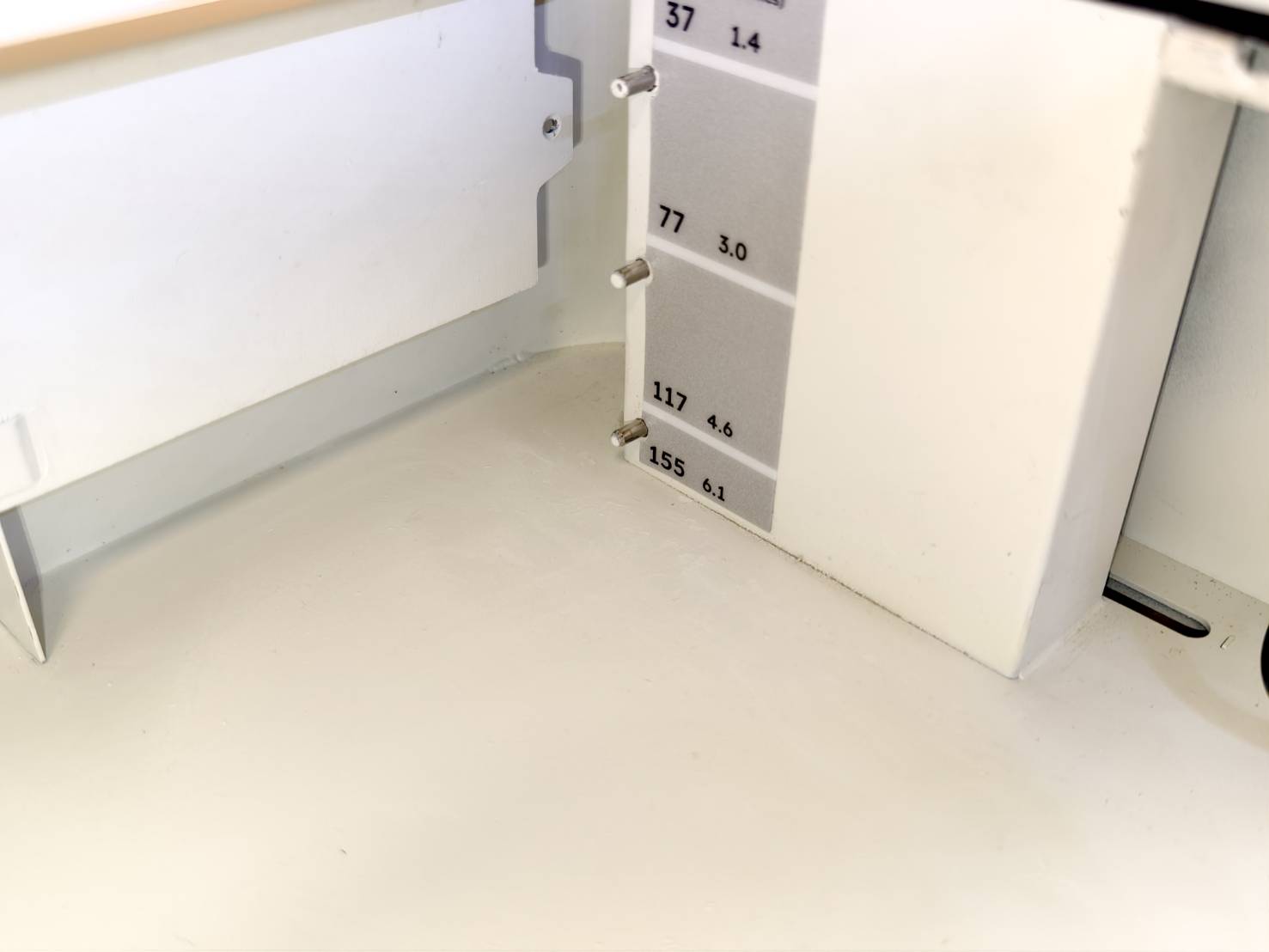

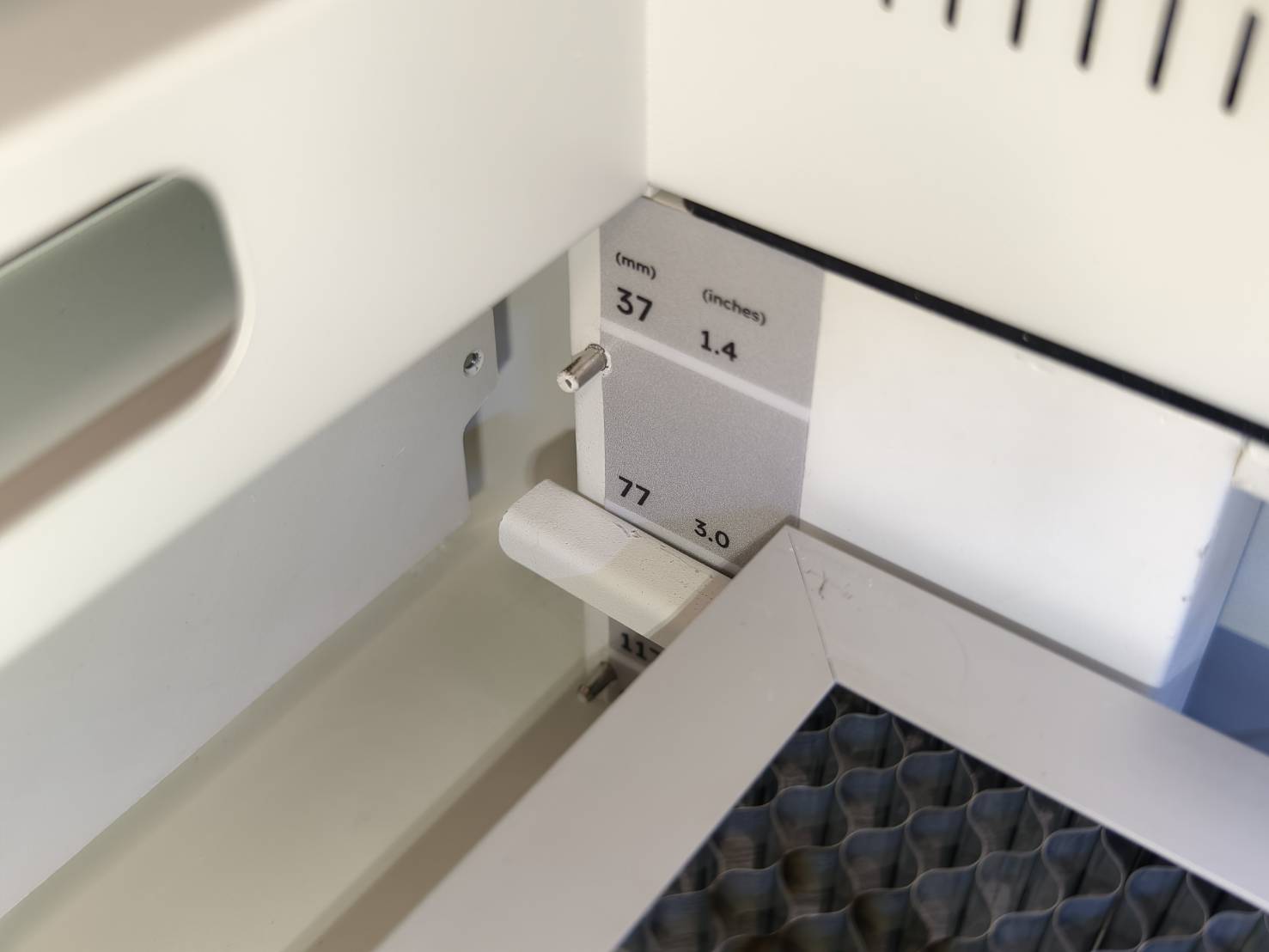

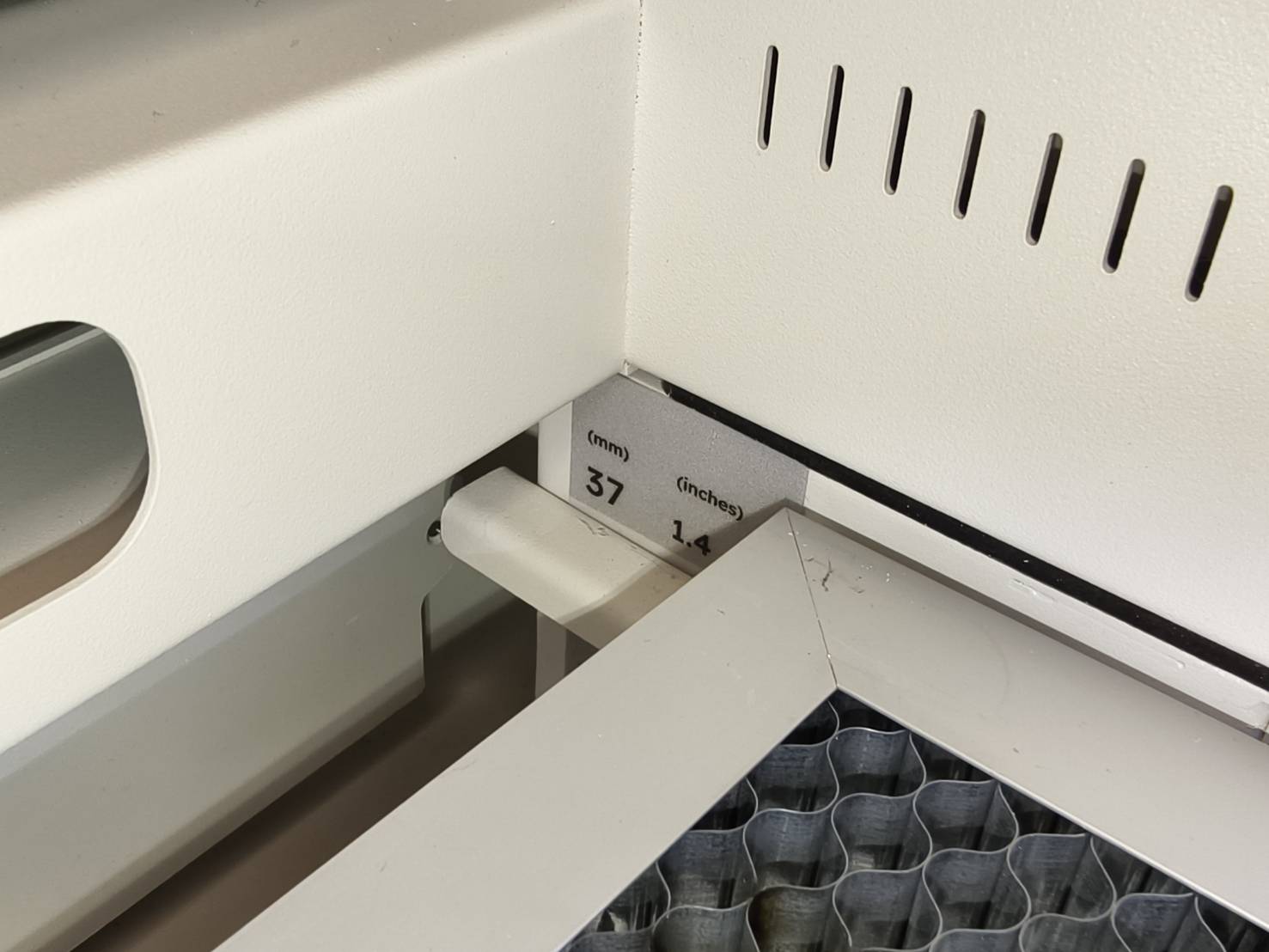

Placera honungskakan i 37mm/1,4 tums lagret eller 77mm/3,0 tums lagret beroende på materialets tjocklek. Vänligen se artikeln för installation av honungskaka.
| Lager | Foto |
Höjdintervall |
| 37mm / 1,4 tum | 0 - 3 mm | |
| 77mm / 3,0 tum |
3 - 15 mm |
|
| 117mm / 4,6 tum | Ej tillgängligt för genomströmningsutskrift | |
| 155 mm / 6,1 tum |
Ej tillgängligt för genomströmningsutskrift |
Steg 13

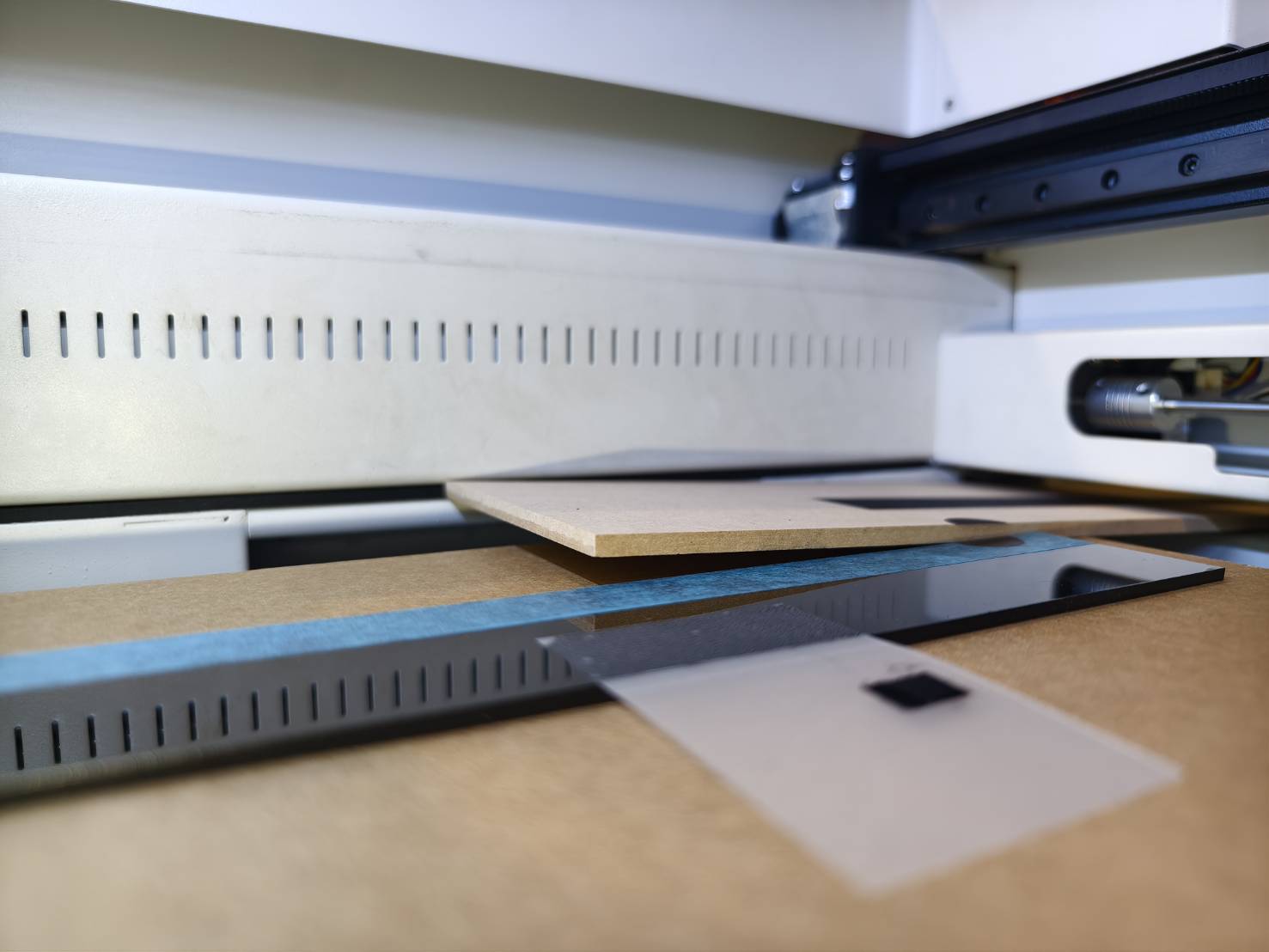

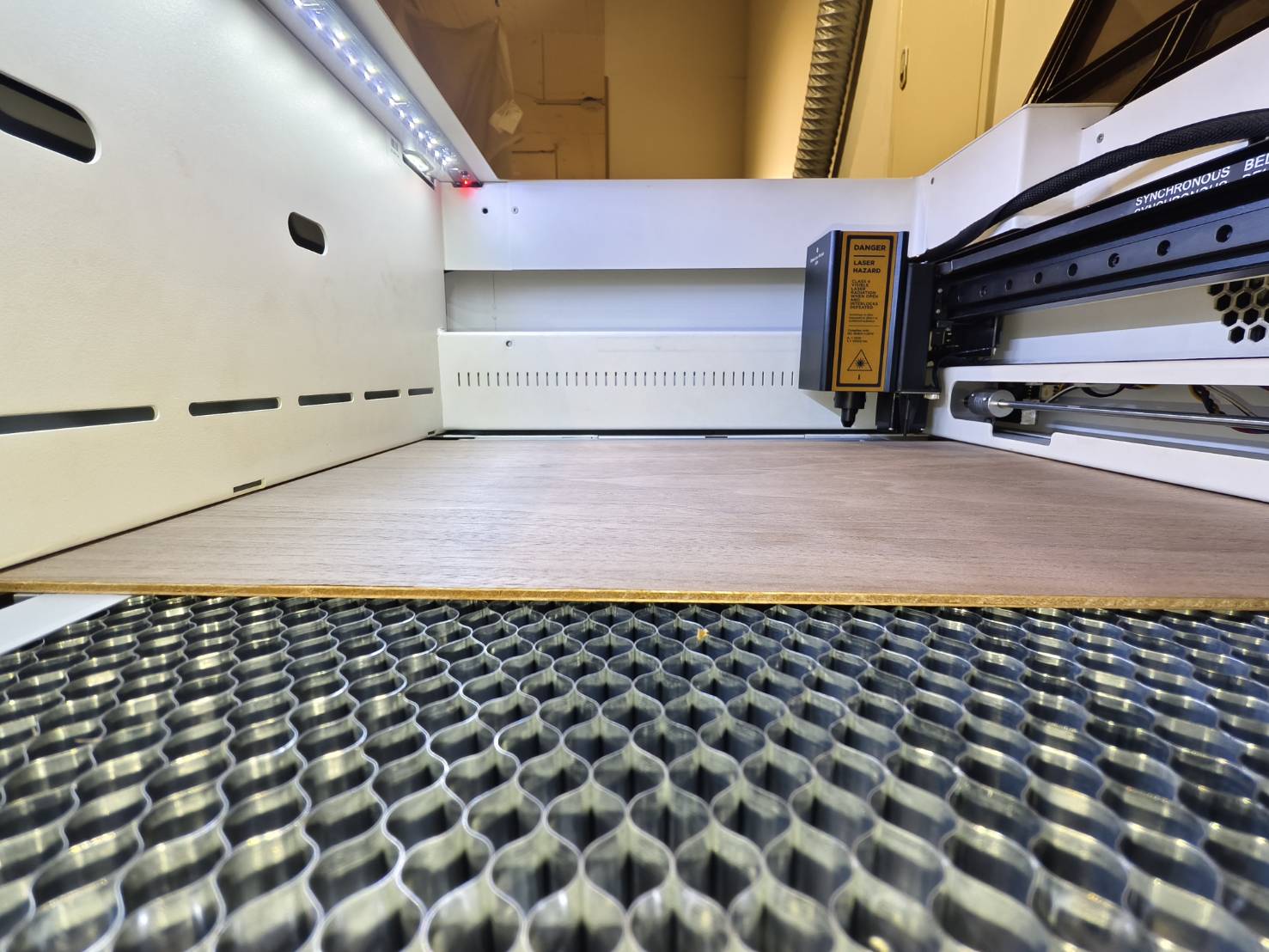

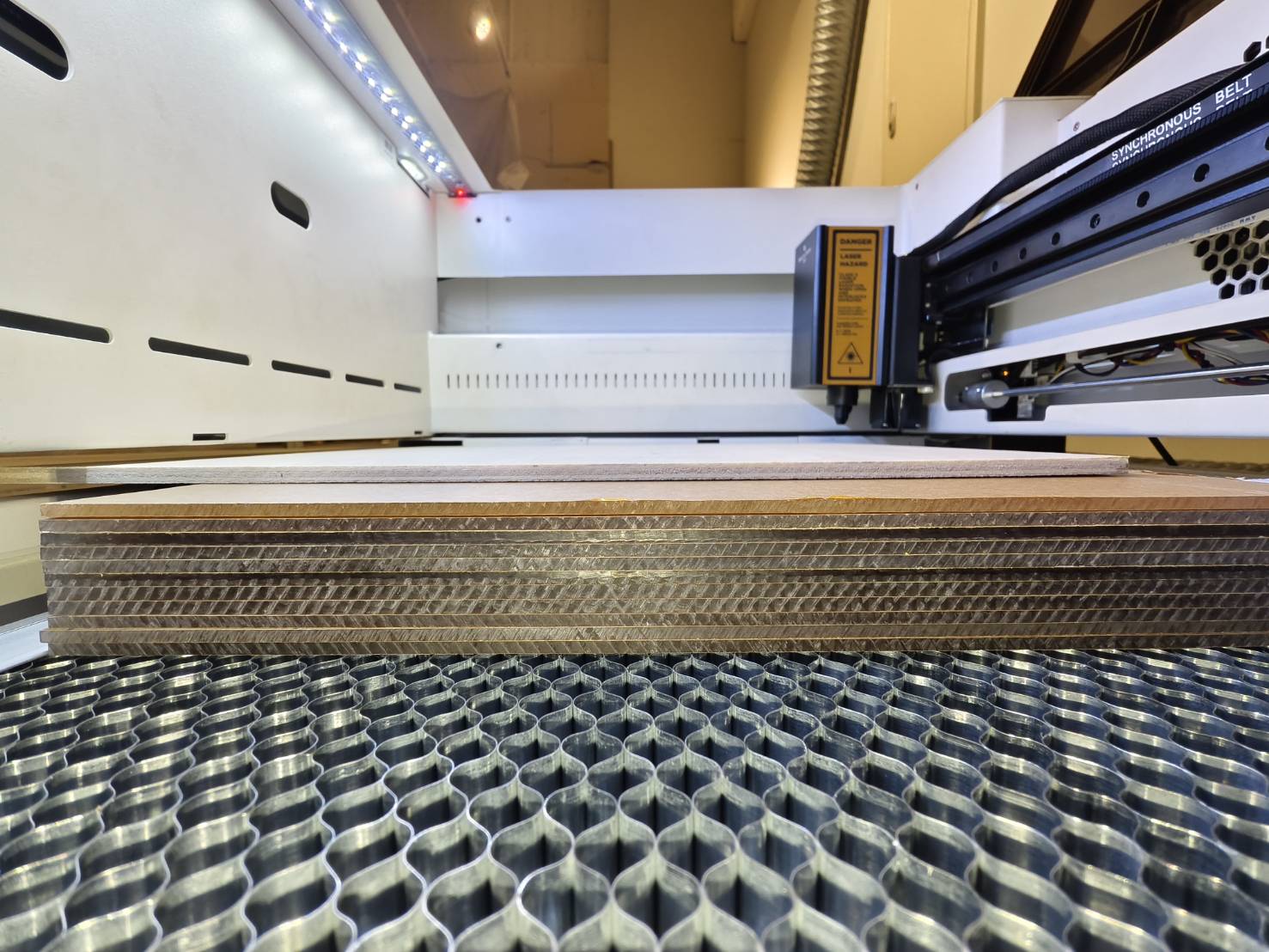

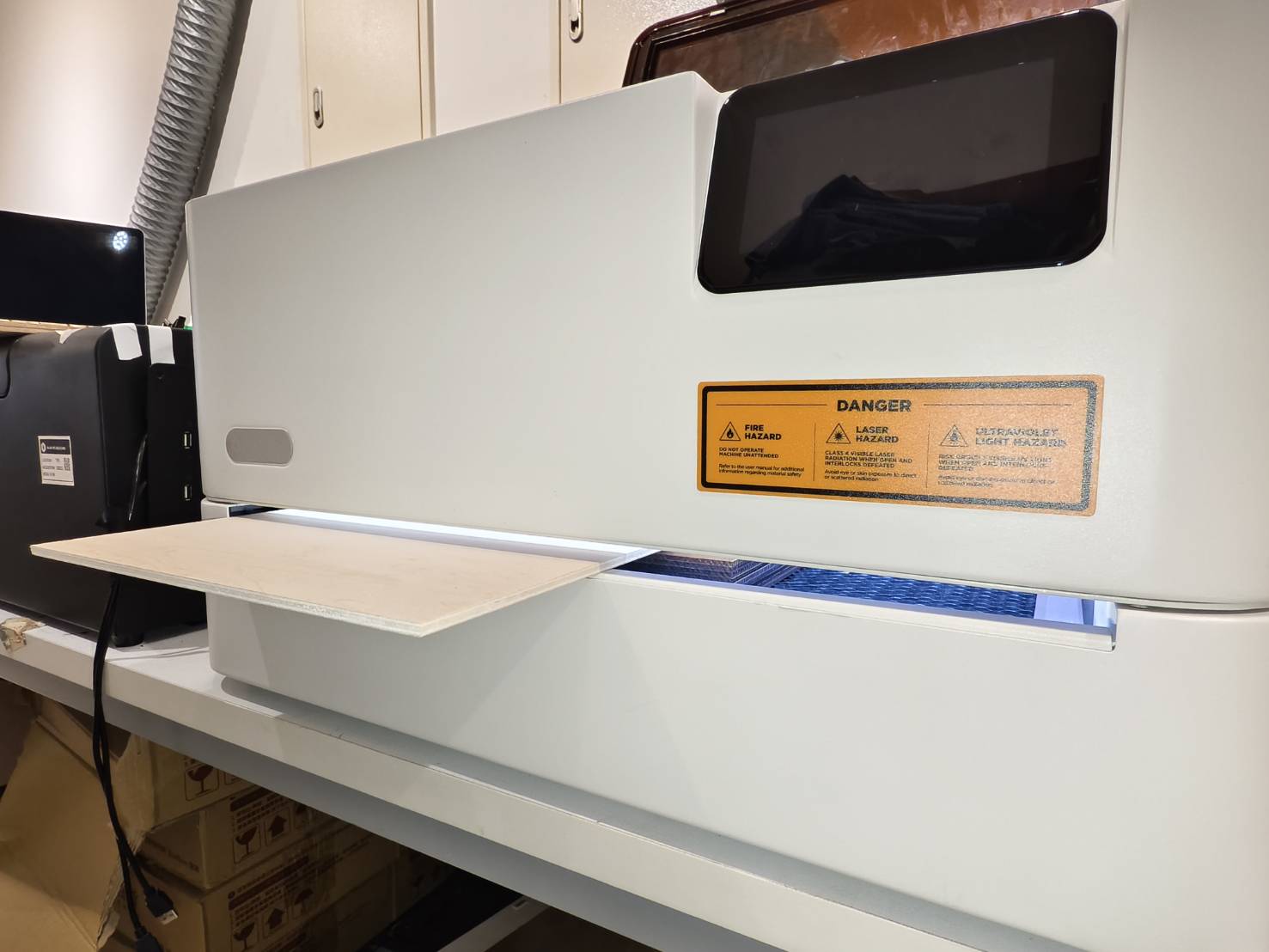

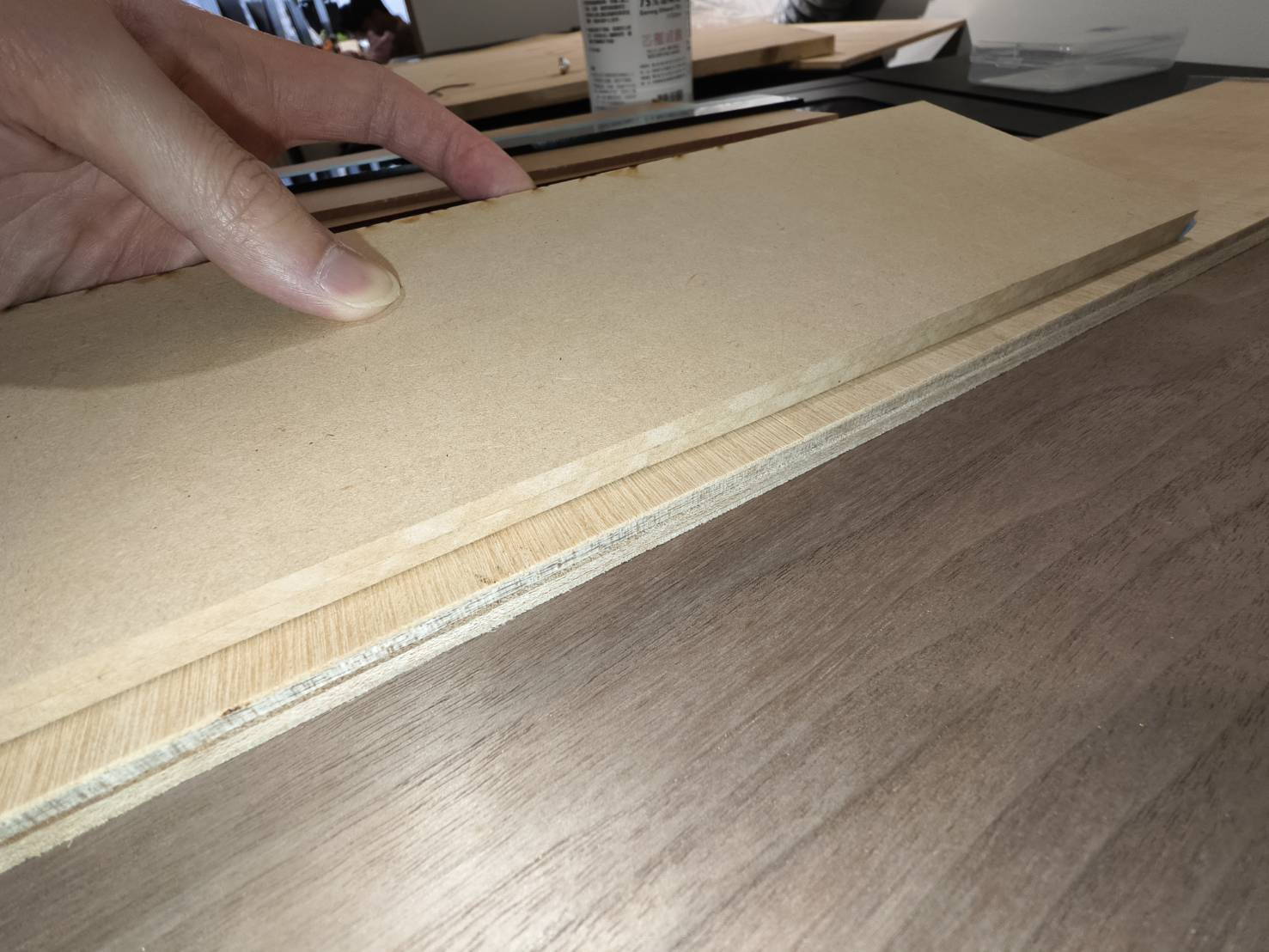

Sätt in materialet i maskinen. Det rekommenderas starkt att du använder överblivet eller använt material första gången för övningsändamål.

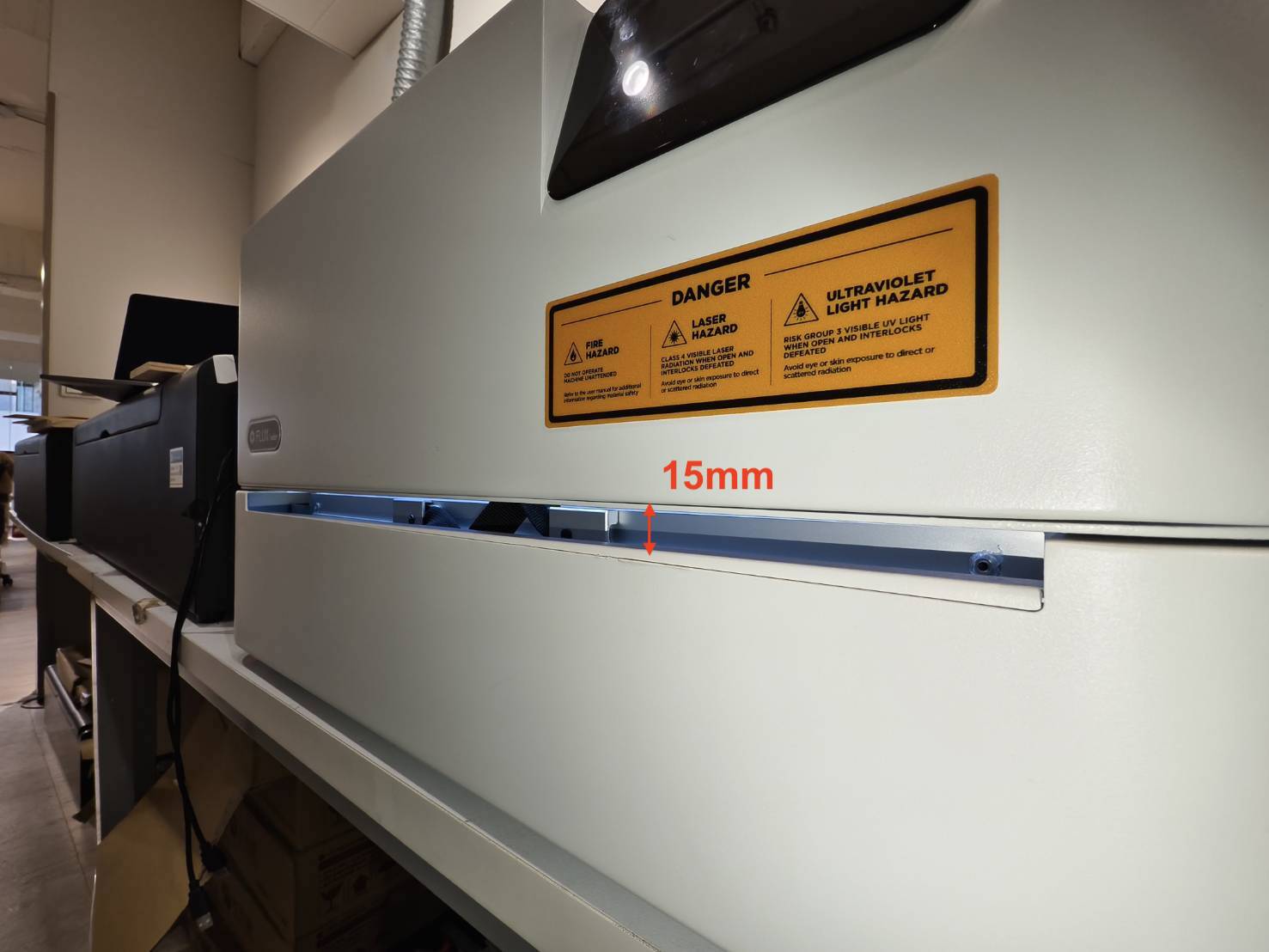

Den maximala tjockleken på materialet för Adors genomströmningsfunktion är 15 mm.

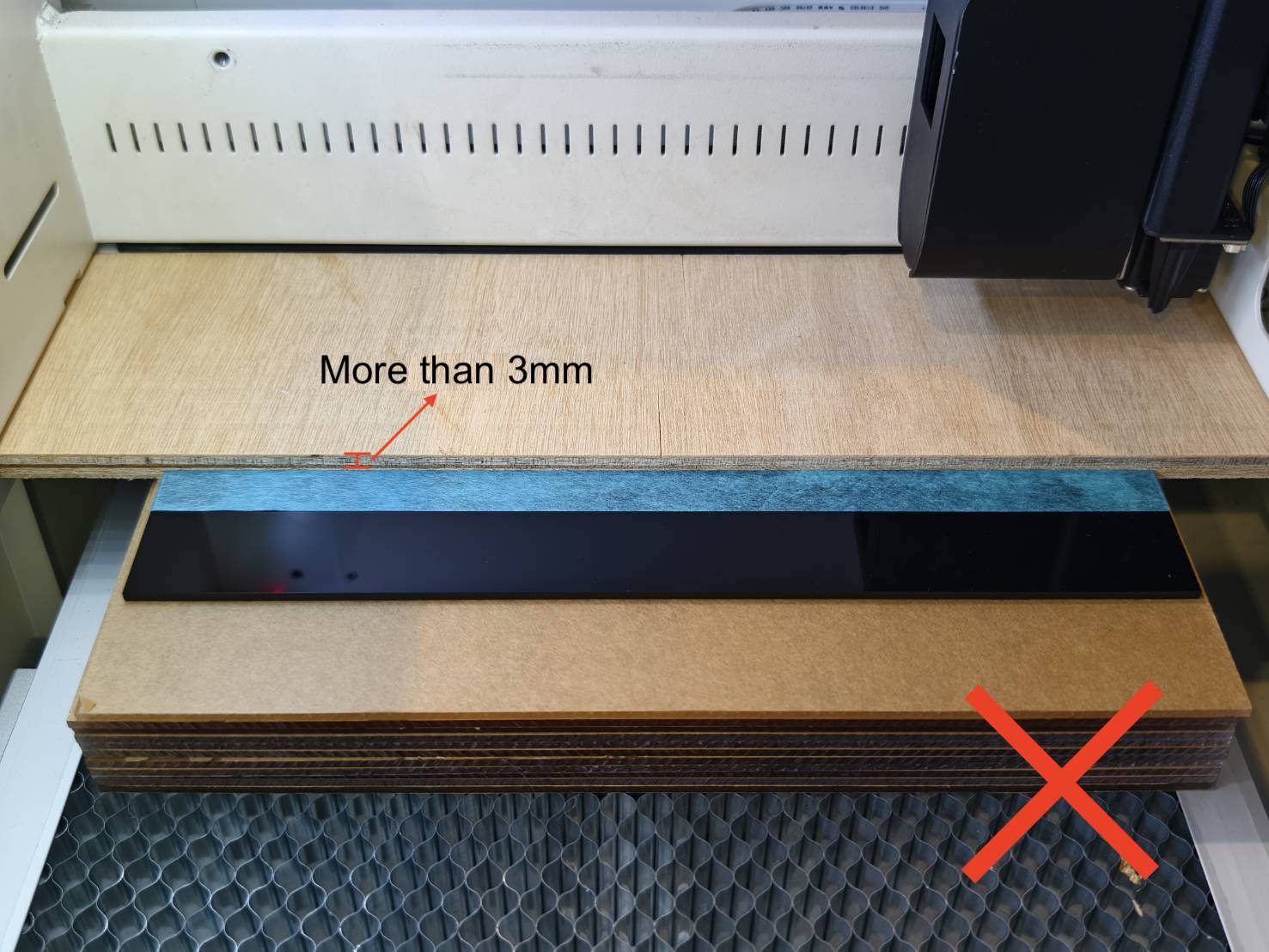

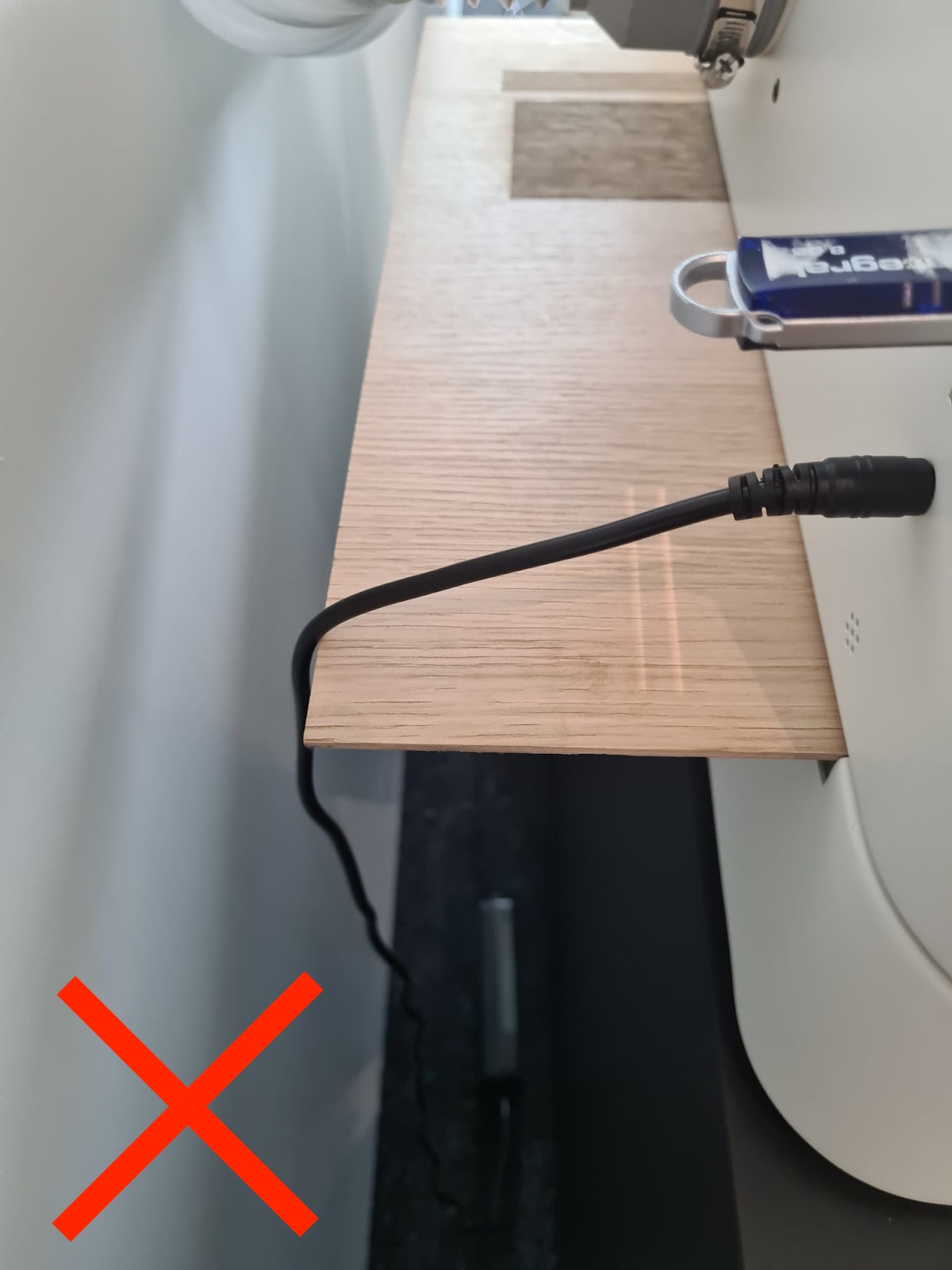

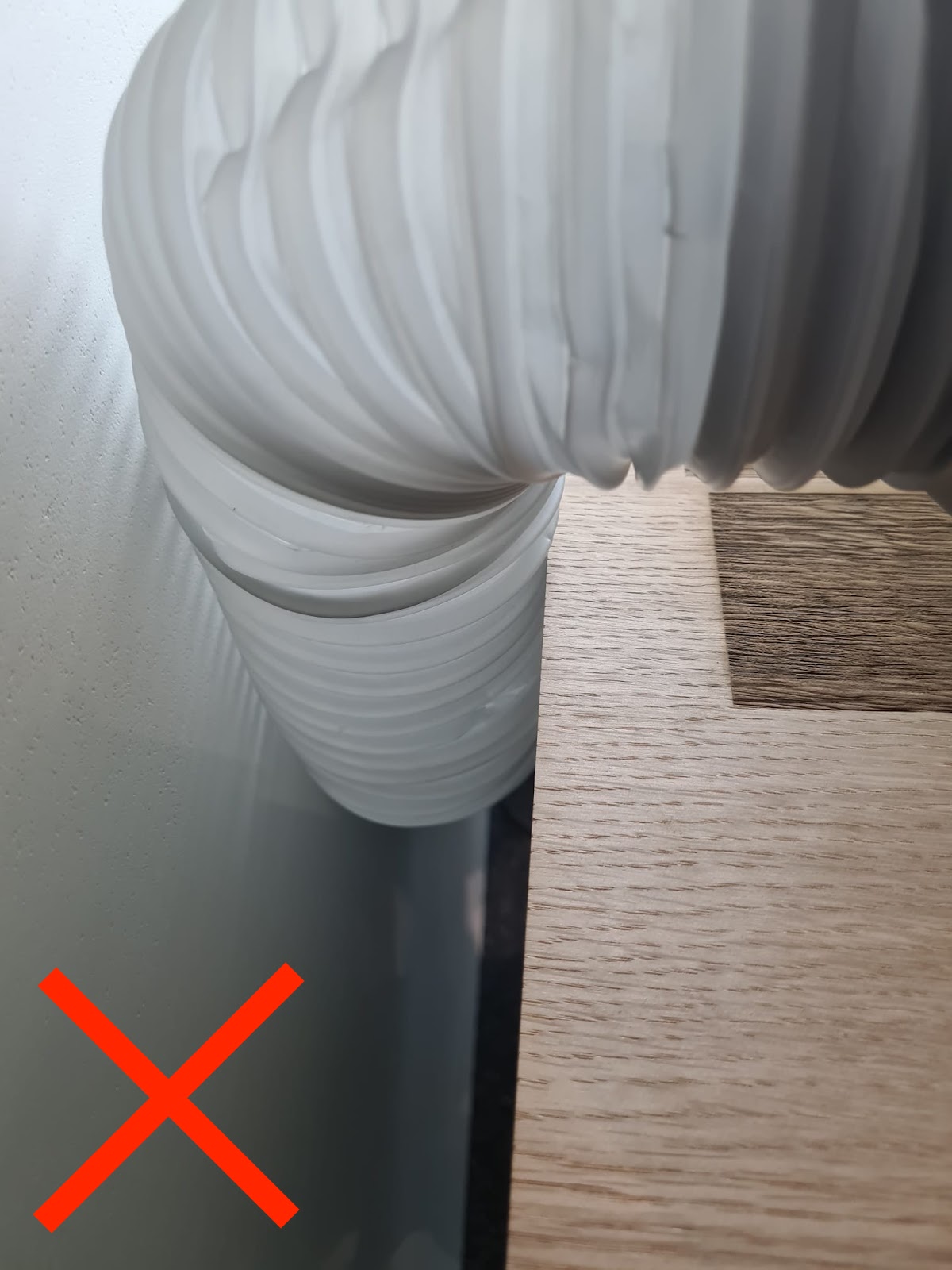

När du för in materialet, se till att det inte fastnar i nätsladden eller ventilationsslangen som visas i de dåliga exemplen nedan.
Det finns två scenarier för placering av materialen. Se instruktionerna nedan.

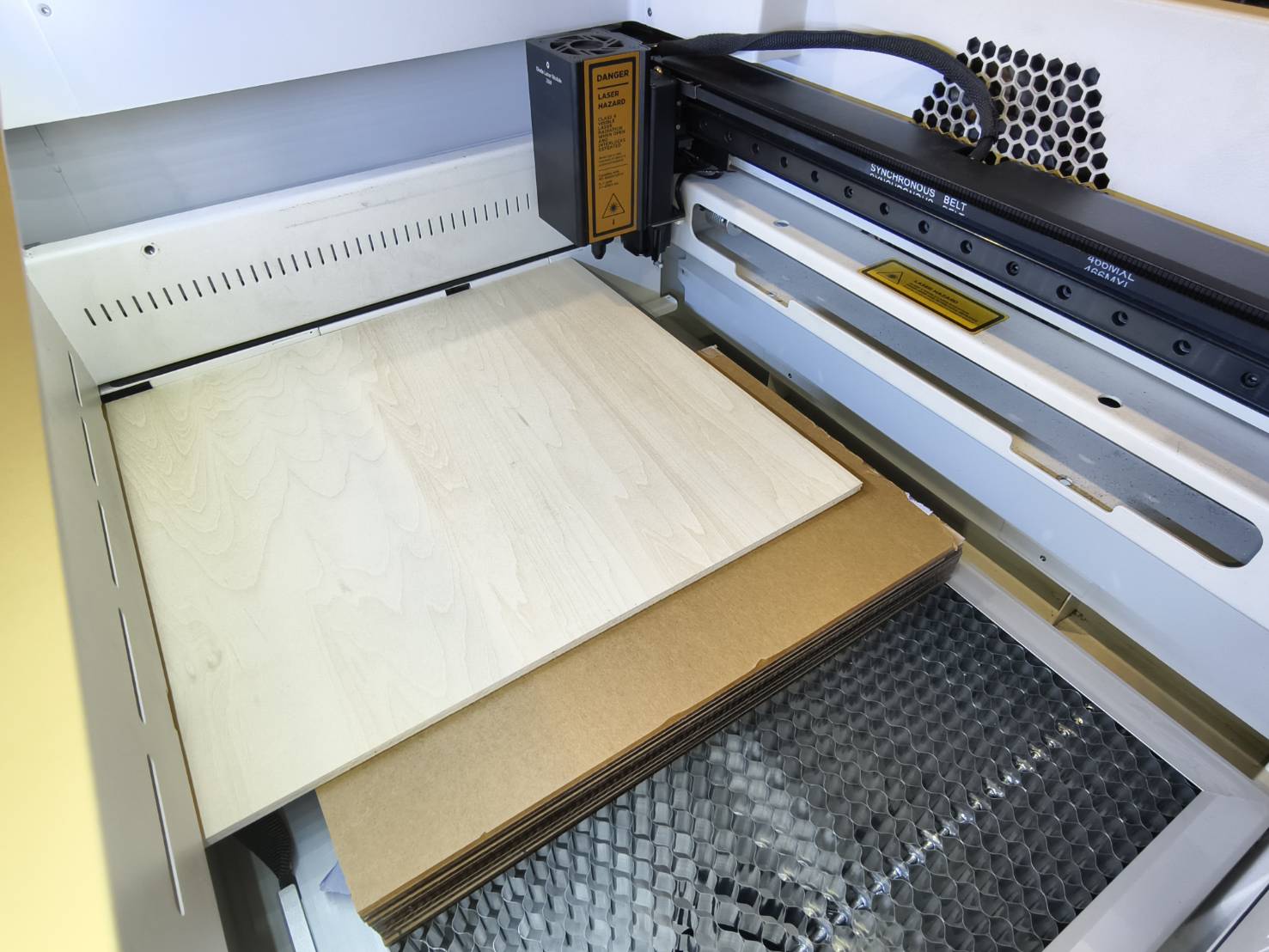

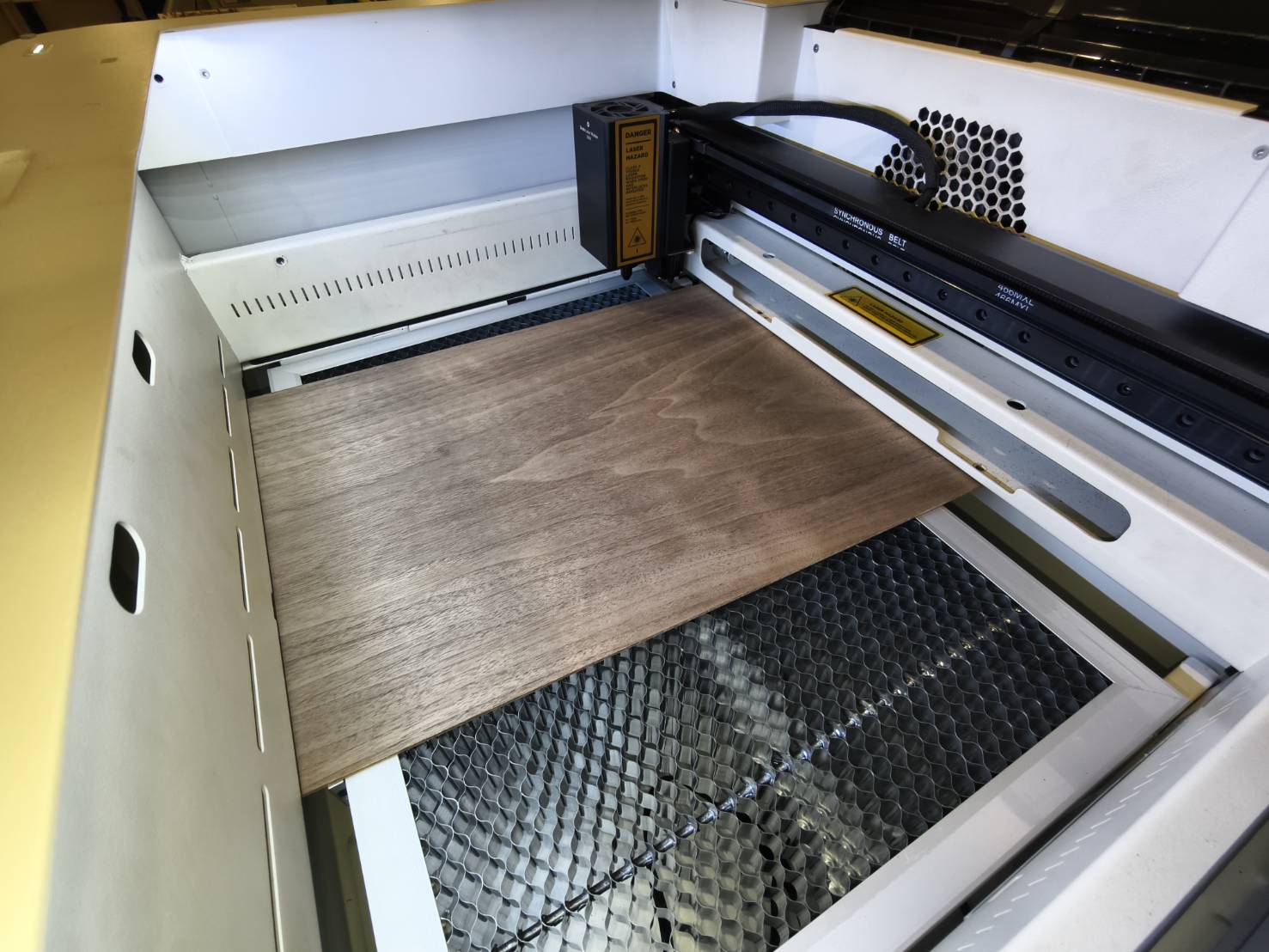

0 - 3 mm material
|
||
|
||

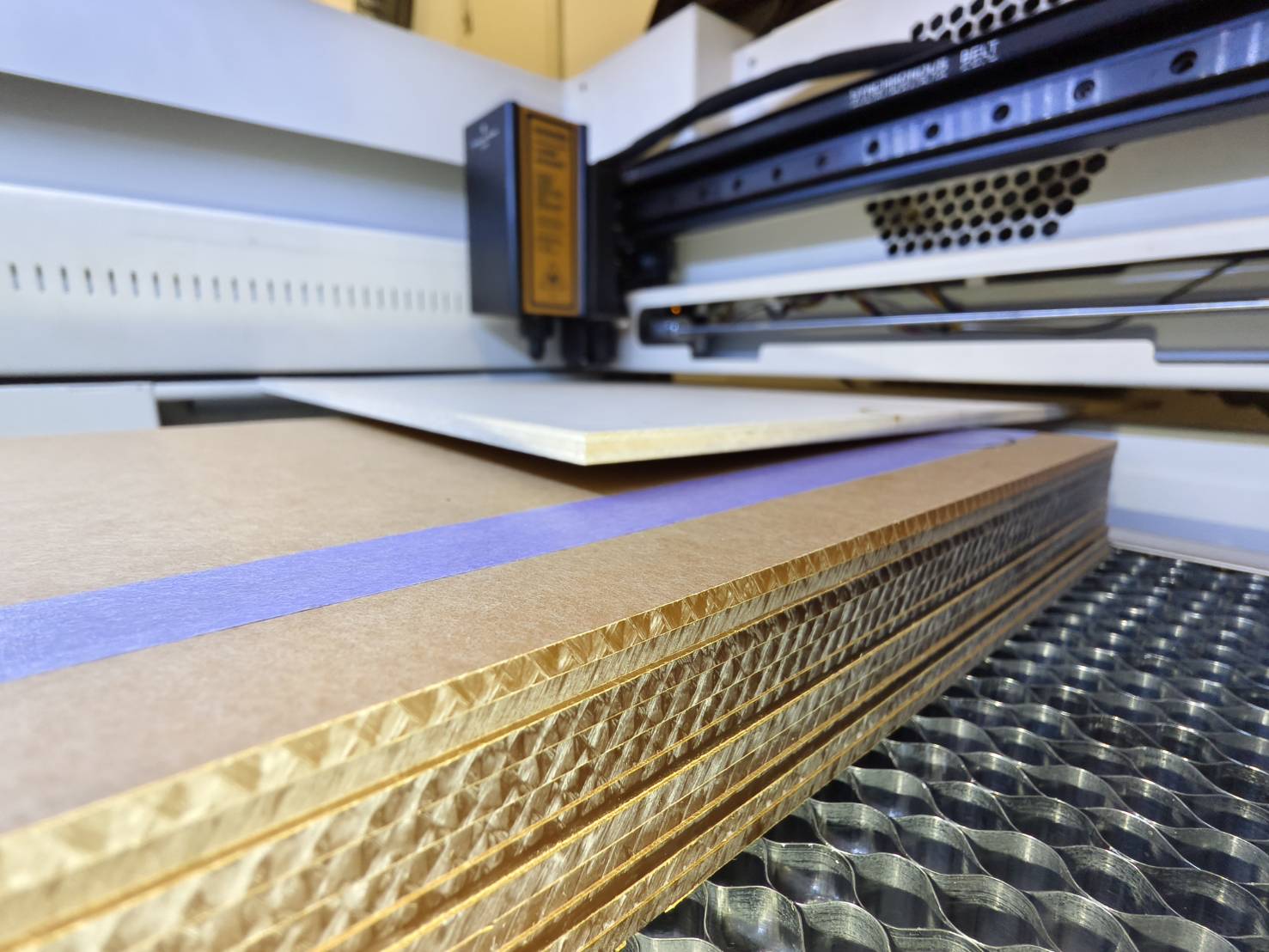

3–15 mm material
|
||
|
||
Steg 14

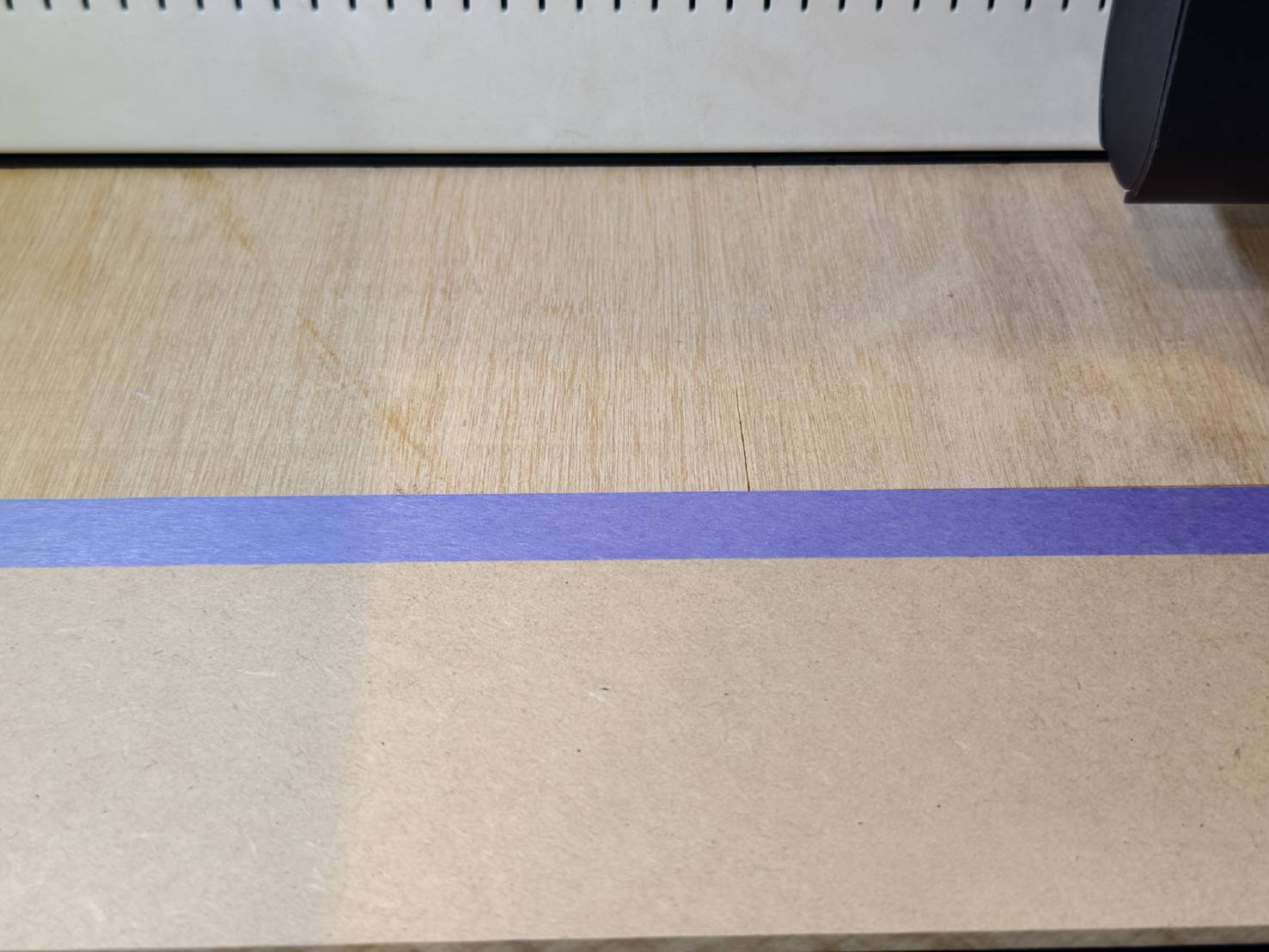

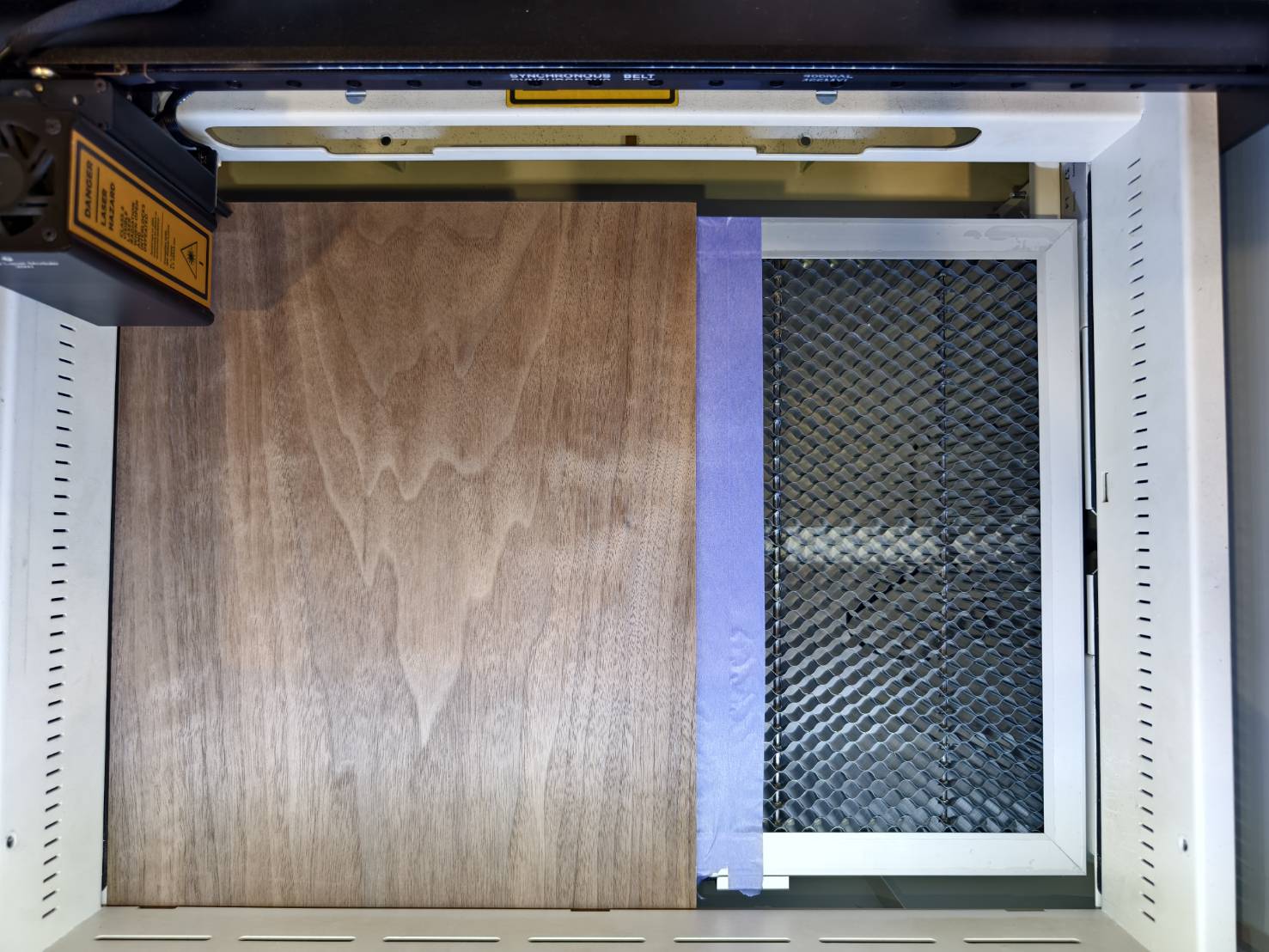

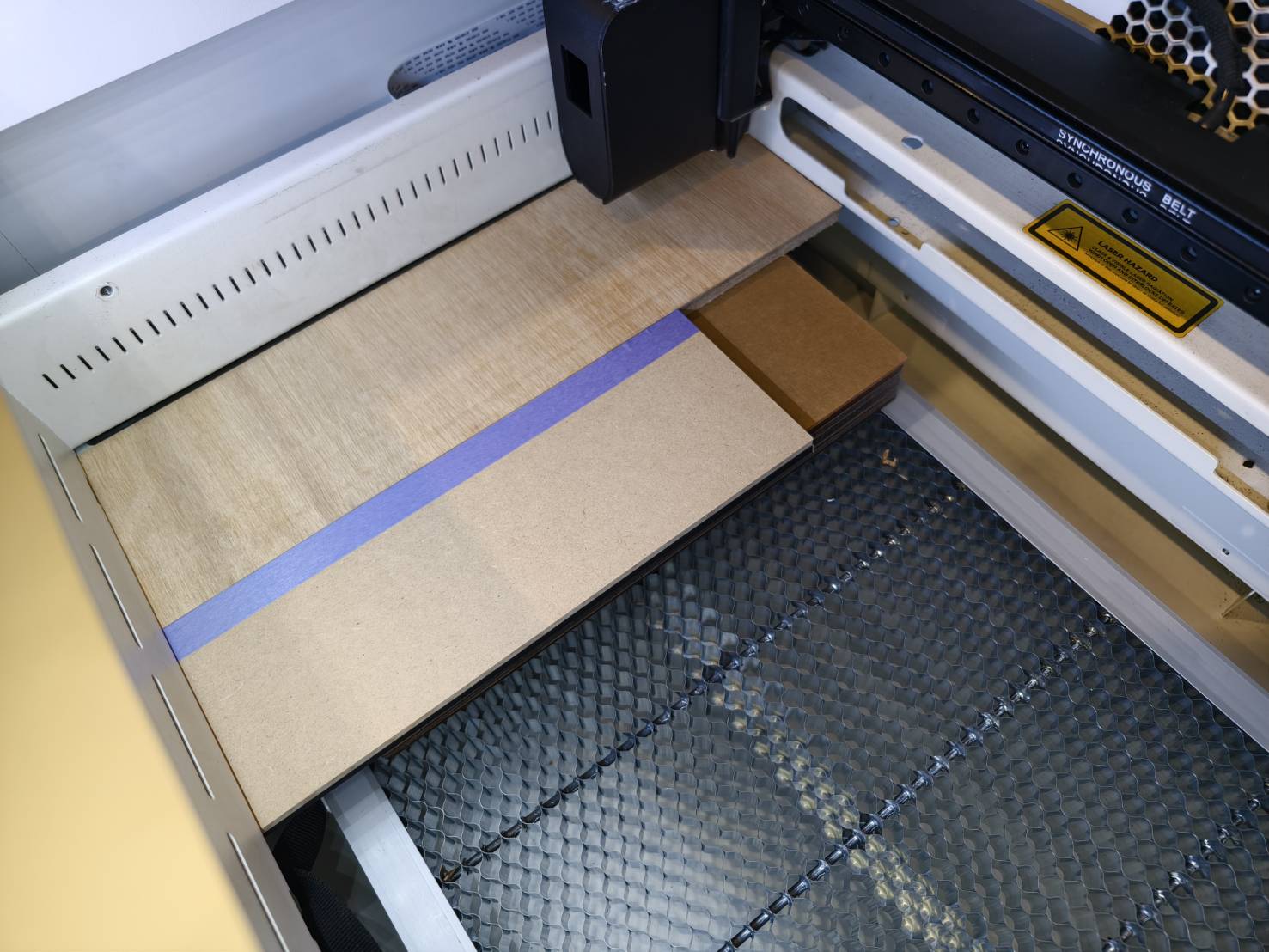

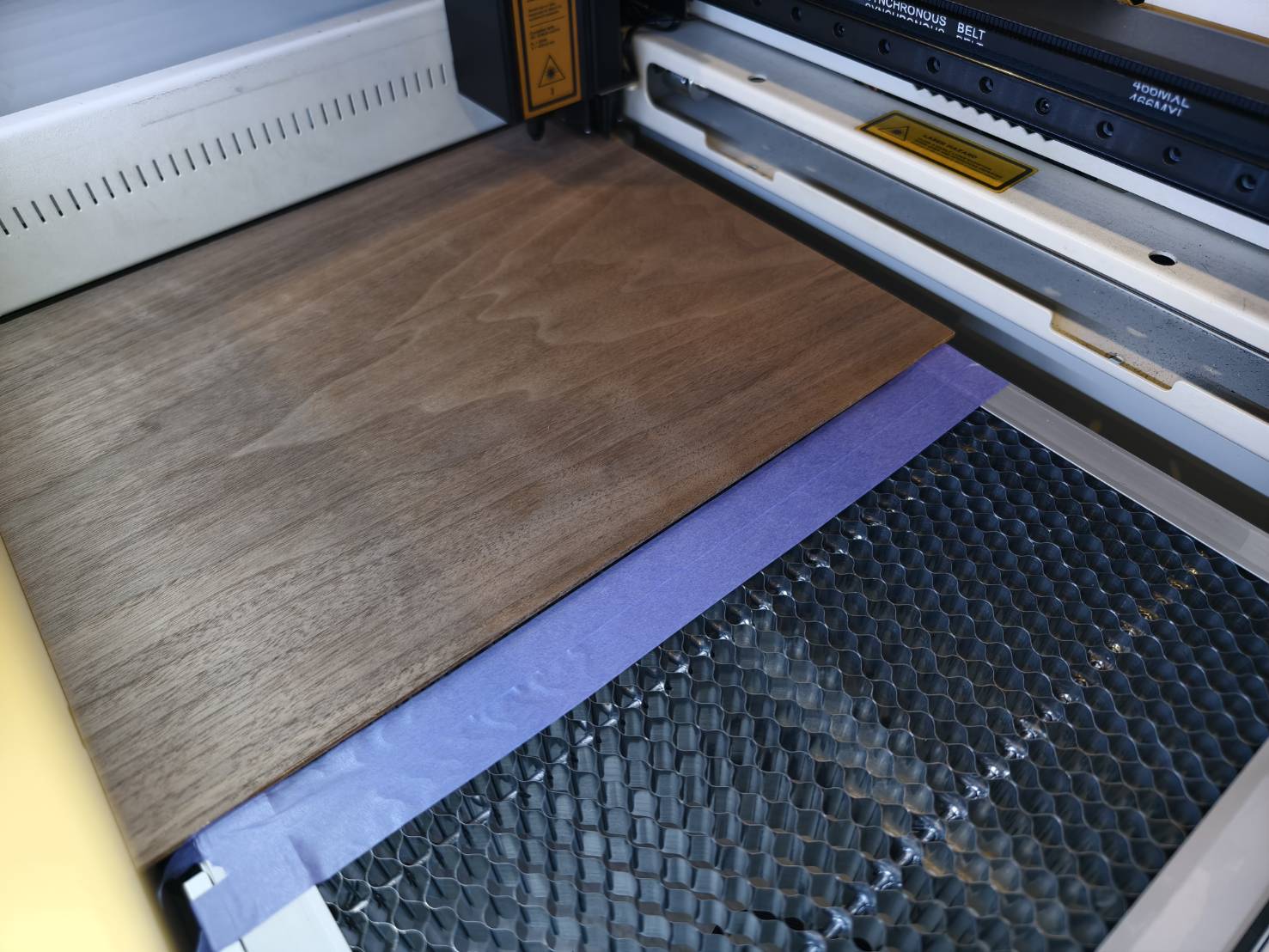

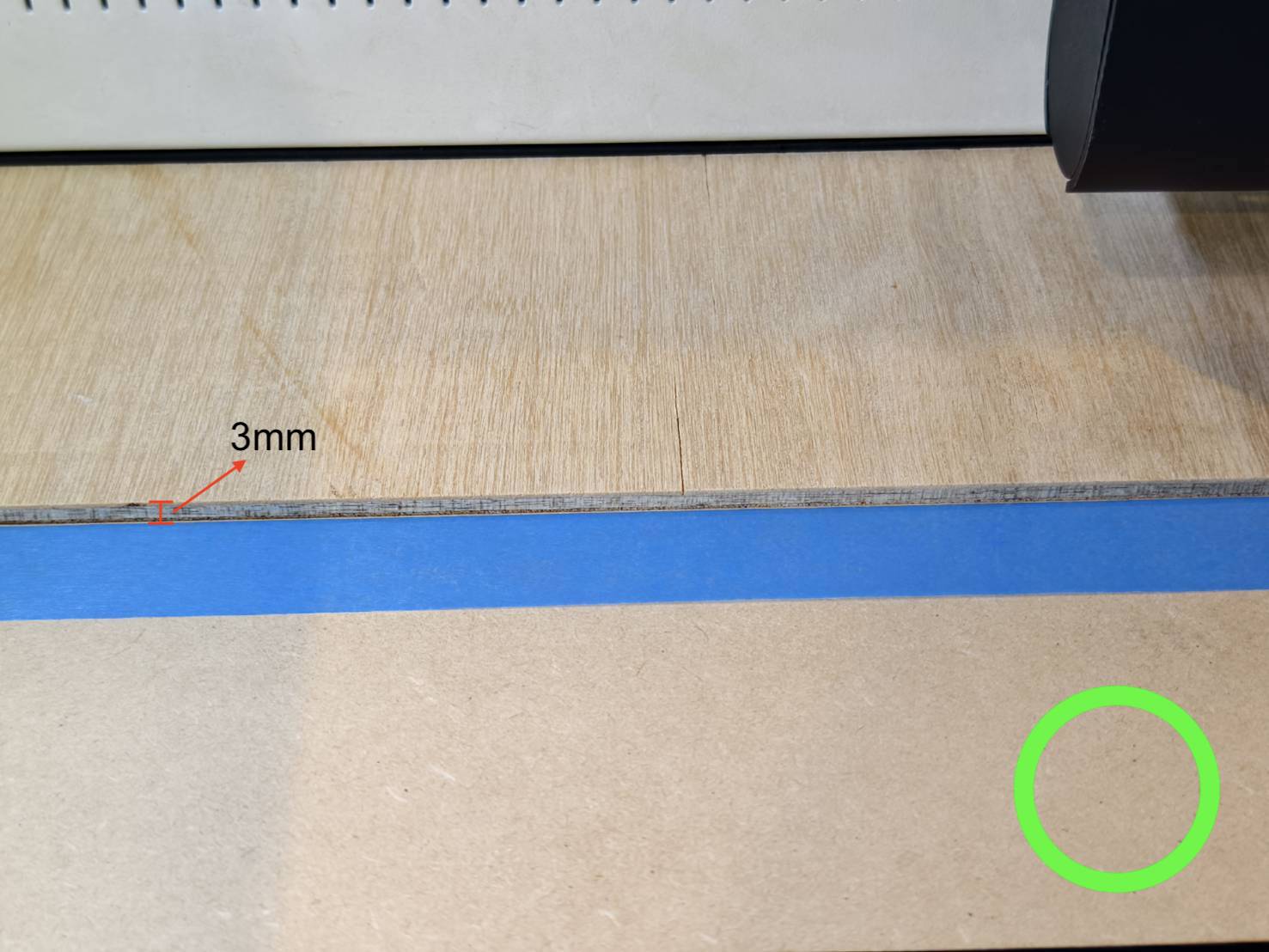

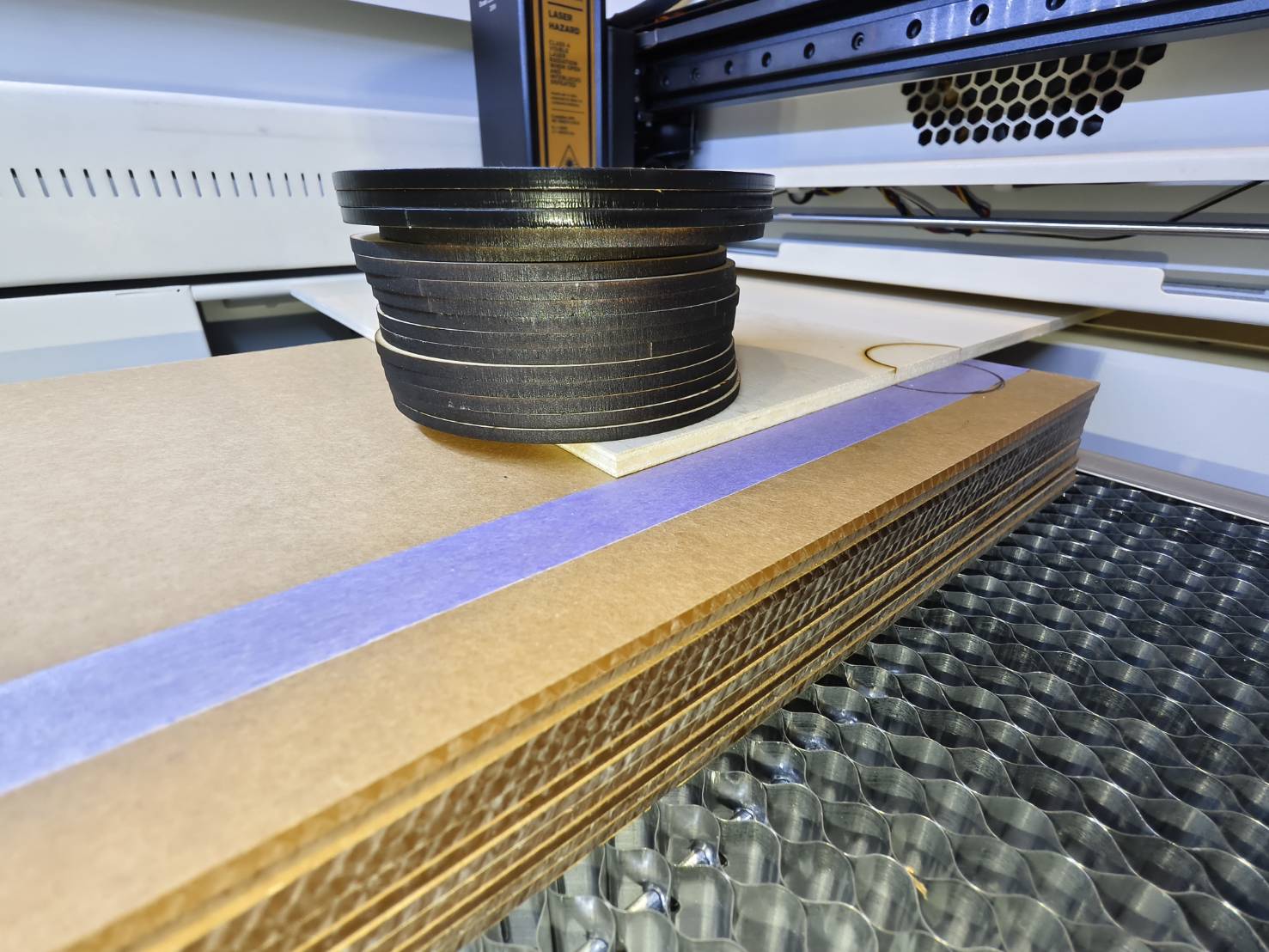

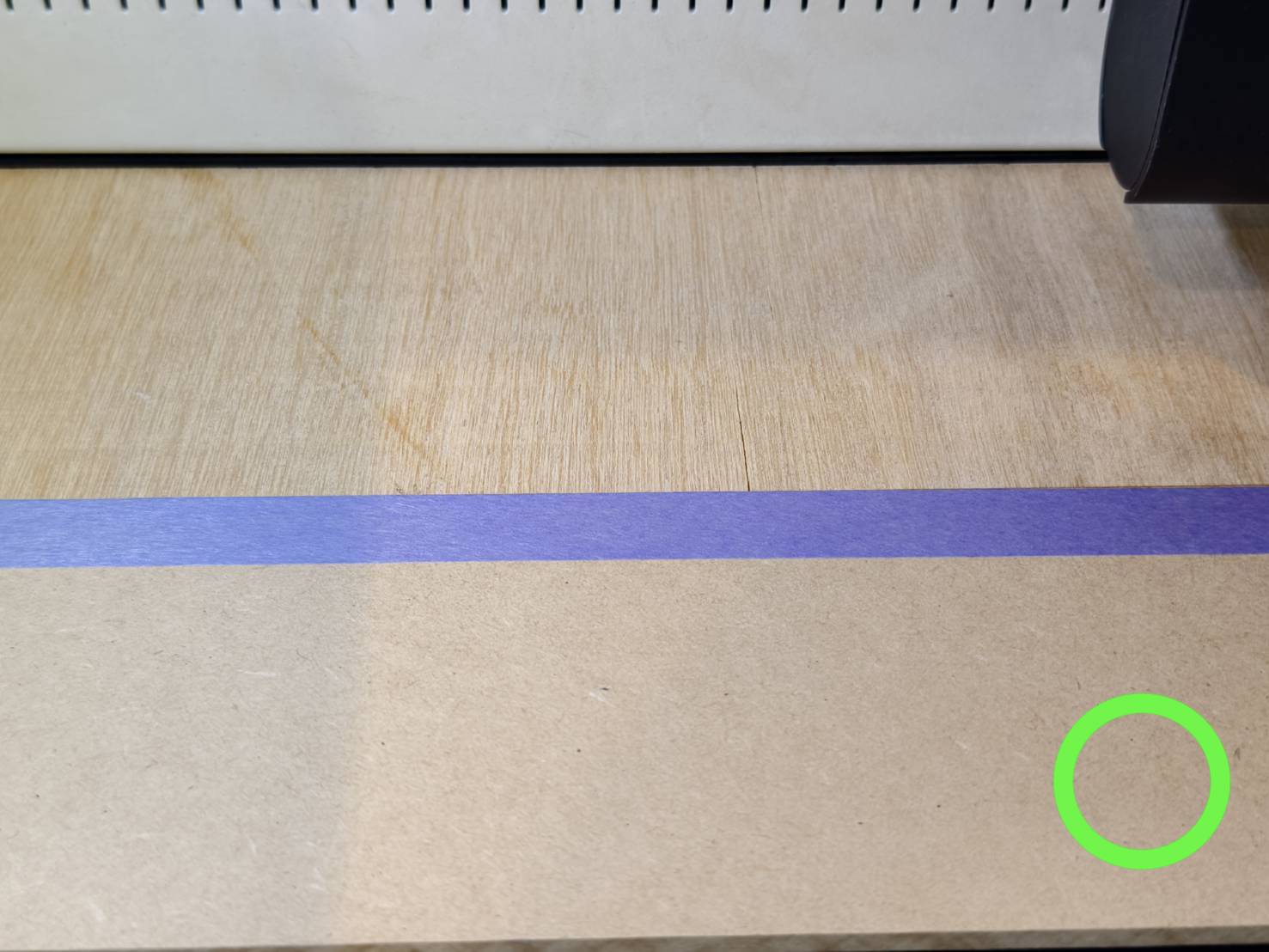

Sätt maskeringstejp precis intill kanten av materialet på bikakan eller på bottenmaterialet.
Tejpen appliceras för att rikta in varje gravyr, och vi kommer att gå igenom hur man använder den senare i artikeln.
0 - 3 mm material
|
||
|
||
3–15 mm material
|
||
|
||
|
||
Viktigt att notera |
|
|
|
|
|
|
|
Steg 14.1

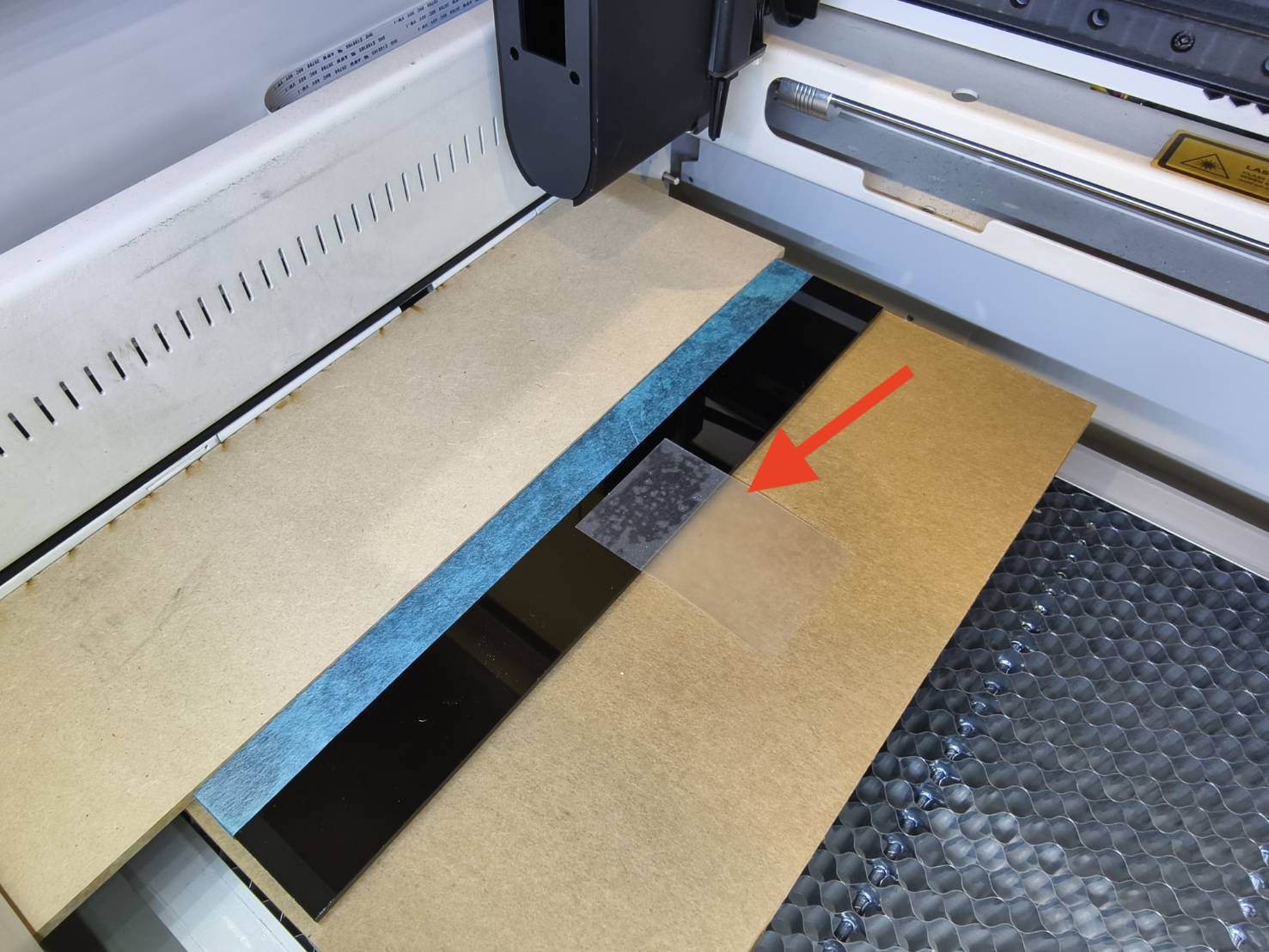

Placera primerklistermärket på sidmaterialet för förbehandling.
Steg 15
Slå på maskinen och utför autofokus på ditt material.
Steg 16
Se till att du har följande programvaru- och firmwareversioner för att kunna använda Adors rotationsfunktion.
|

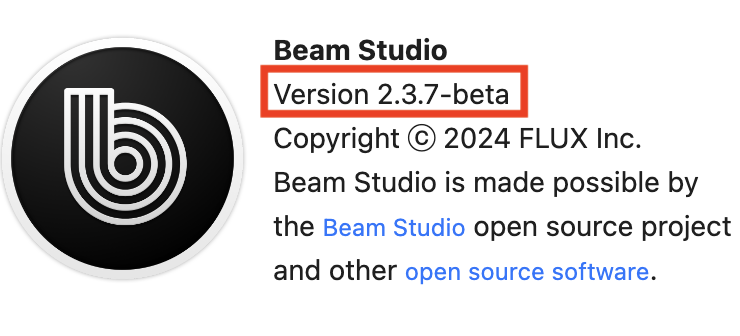

Beam Studio version 2.3.7 eller senare. (Guide) |

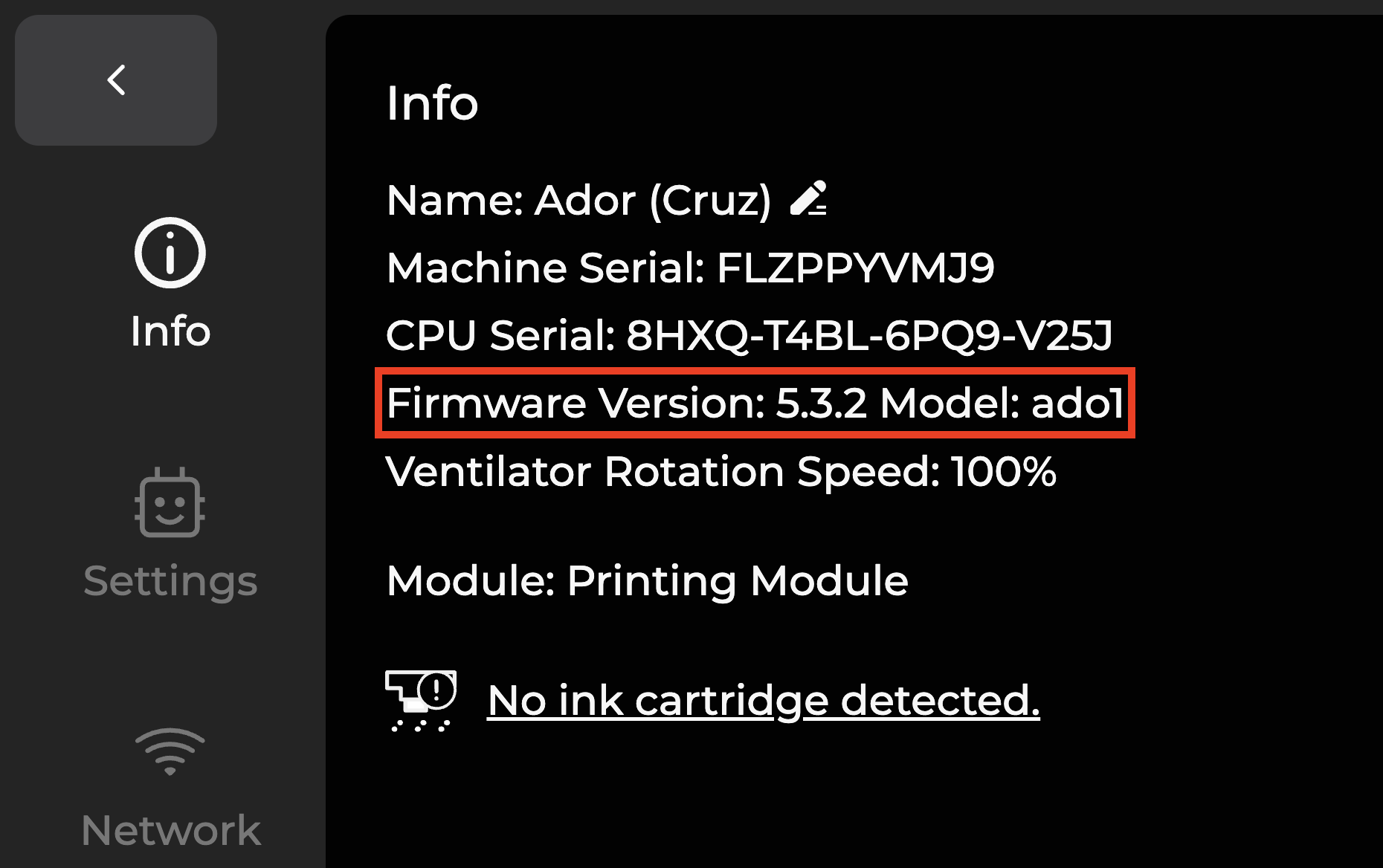

Firmwareversion 5.3.2 eller senare. (Guide) |
|
|
Steg 17

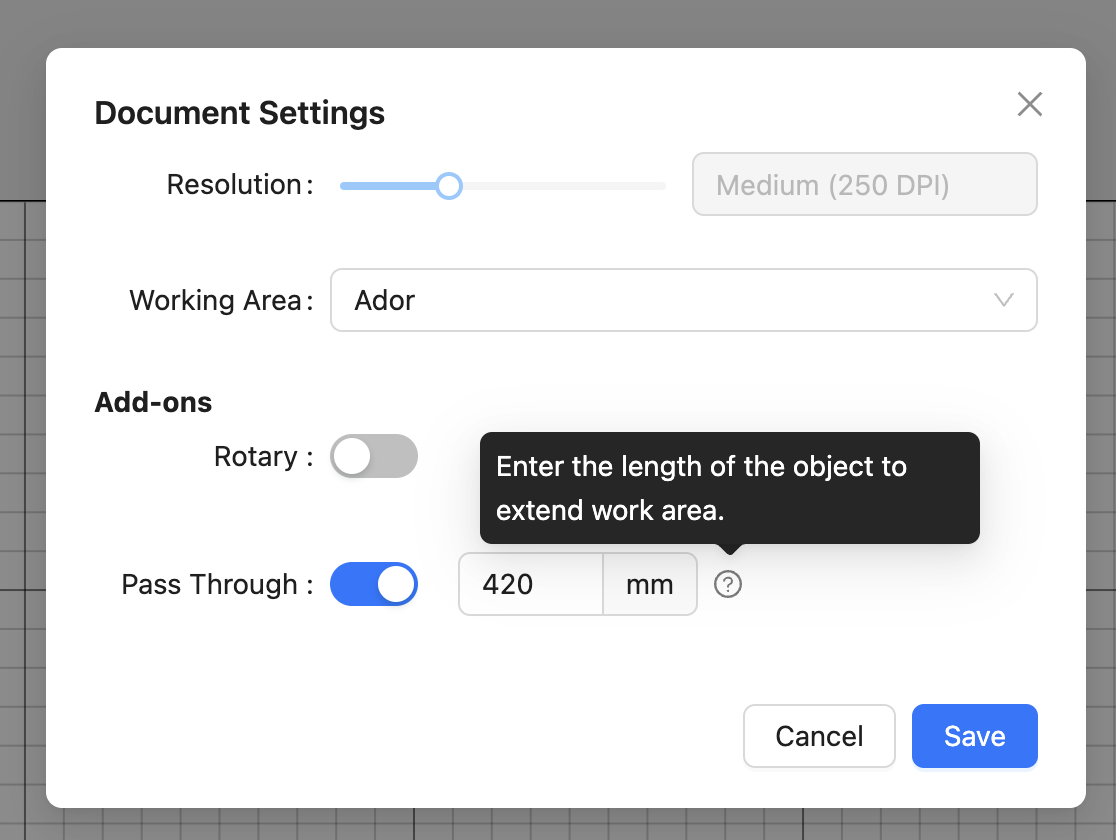

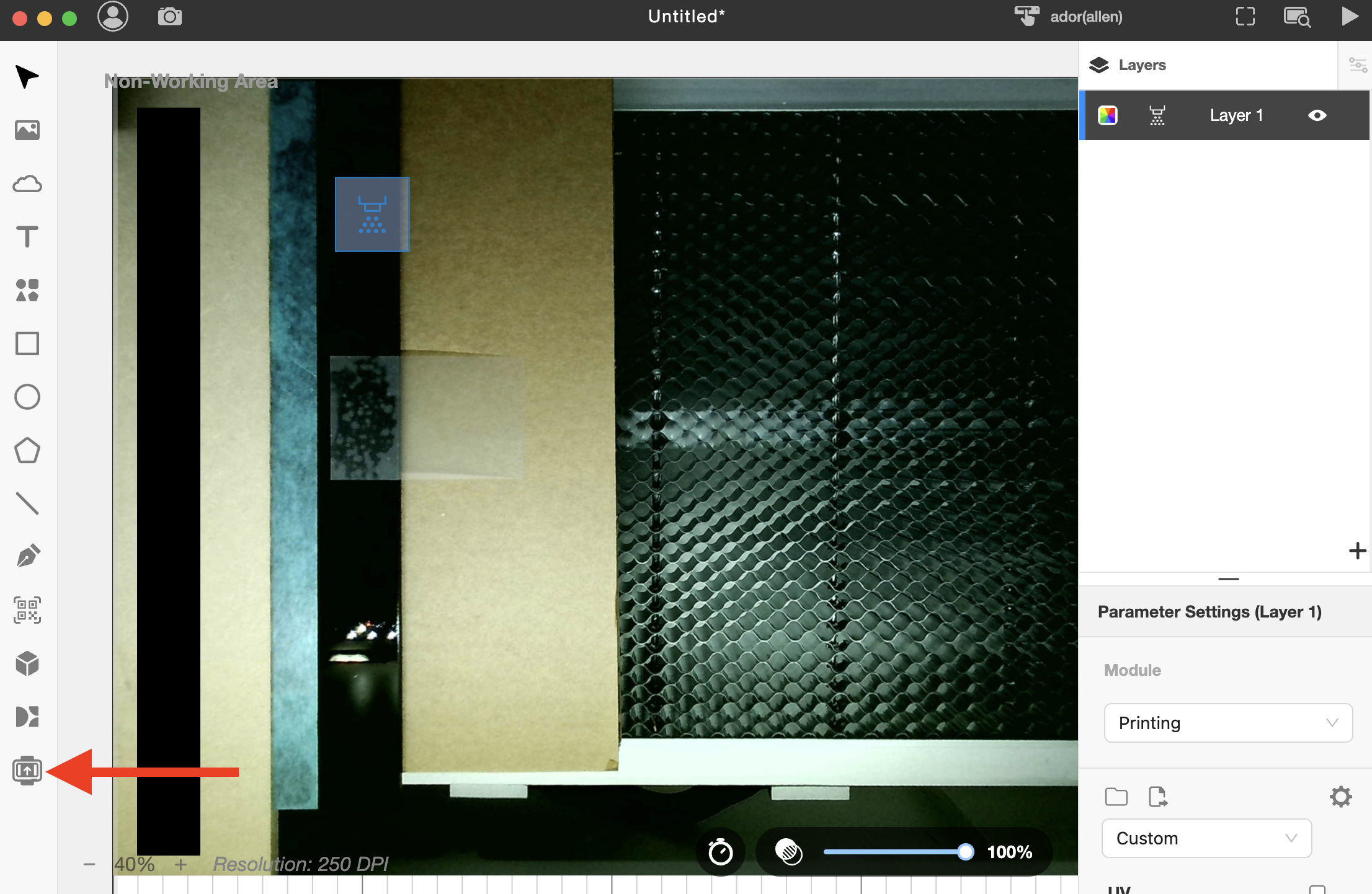

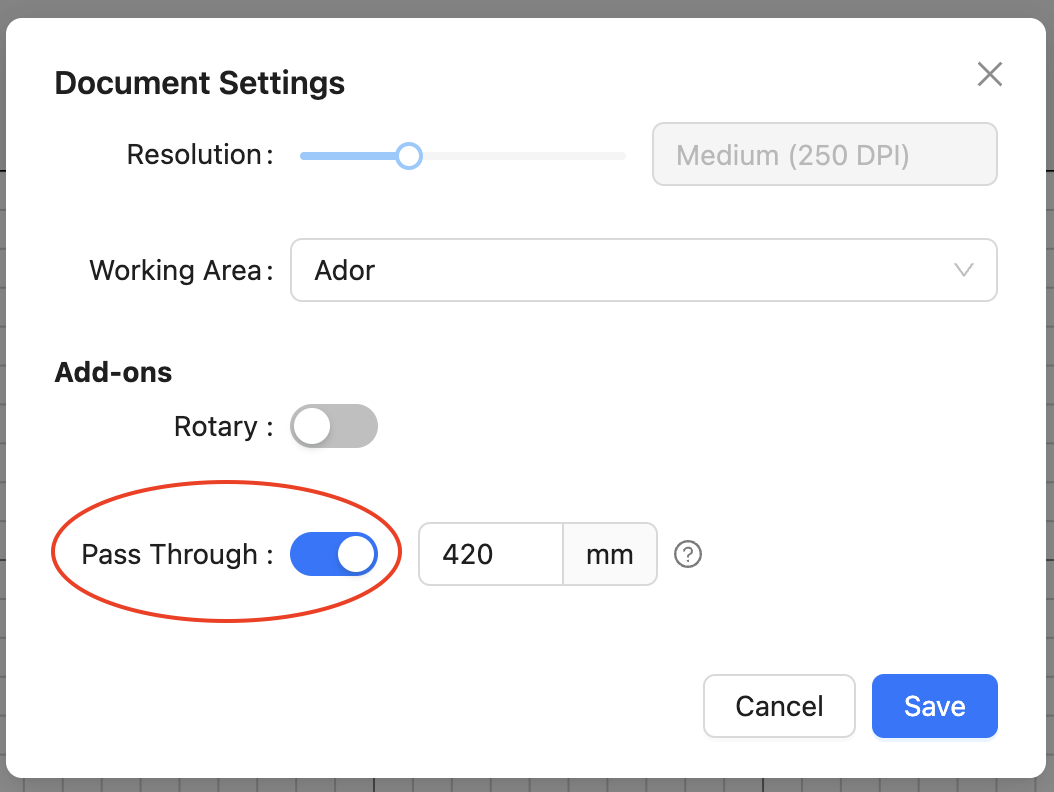

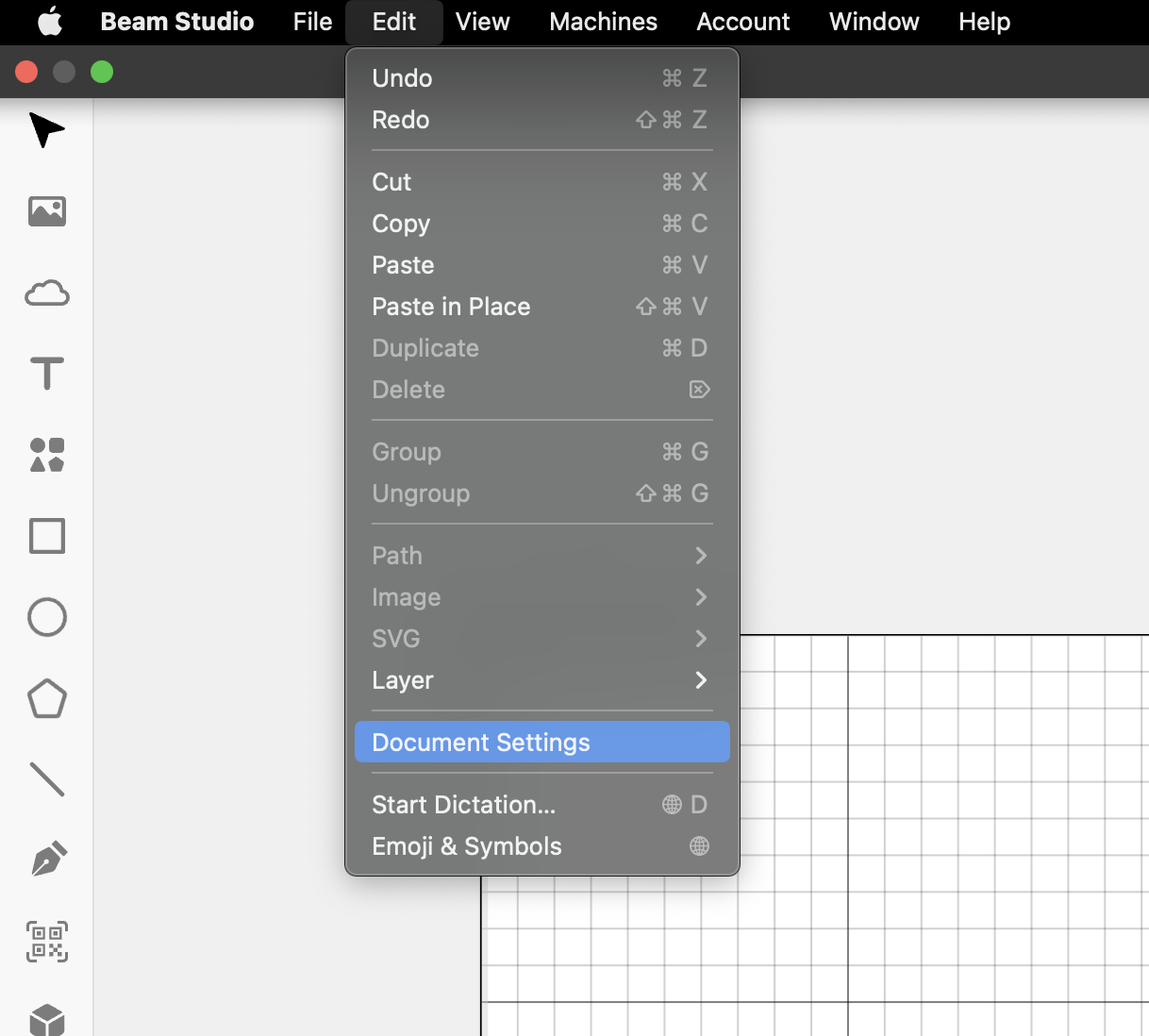

Aktivera genomströmningsfunktionen i Beam Studio.
Ställ in längden på ditt material.
Steg 18

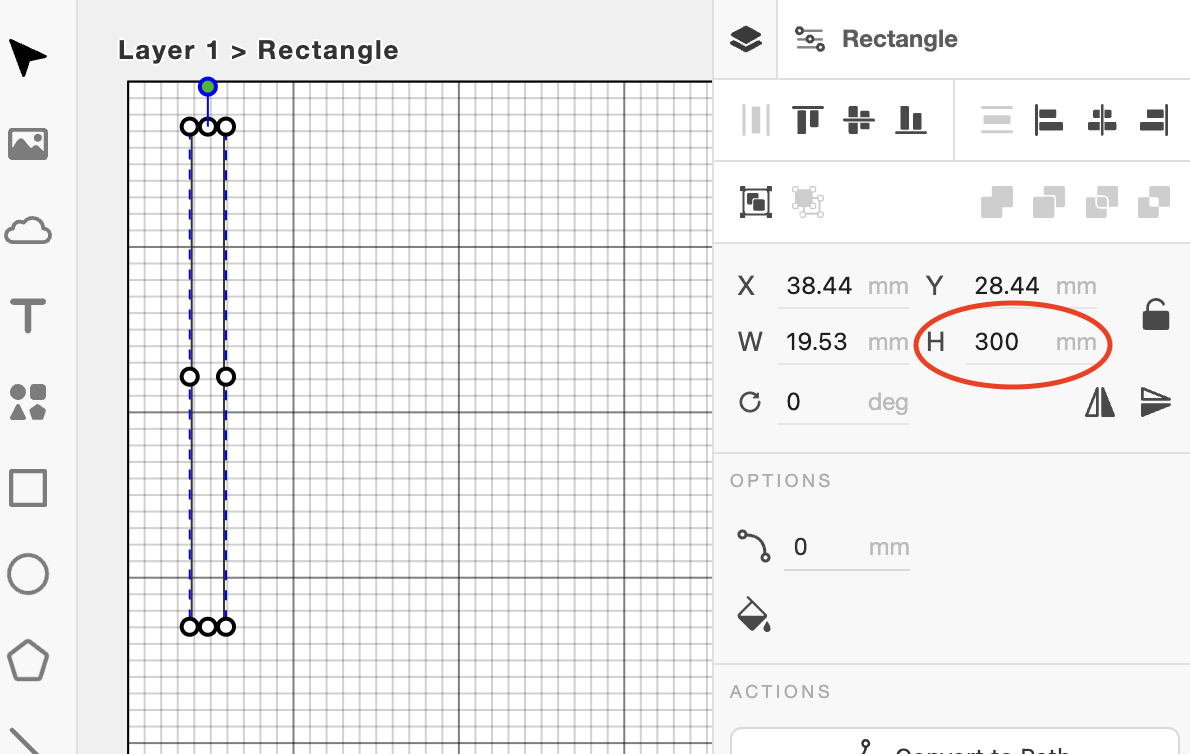

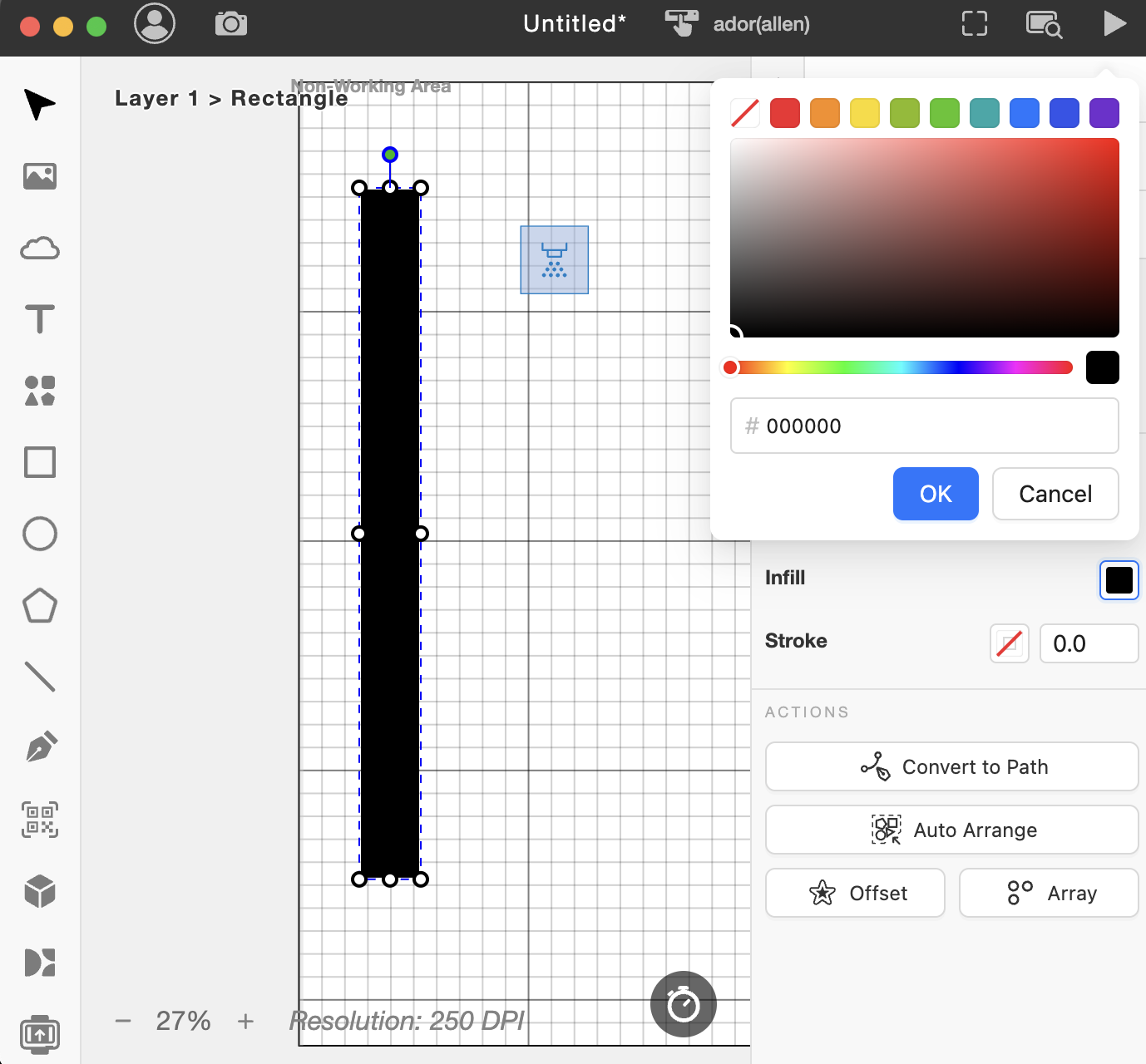

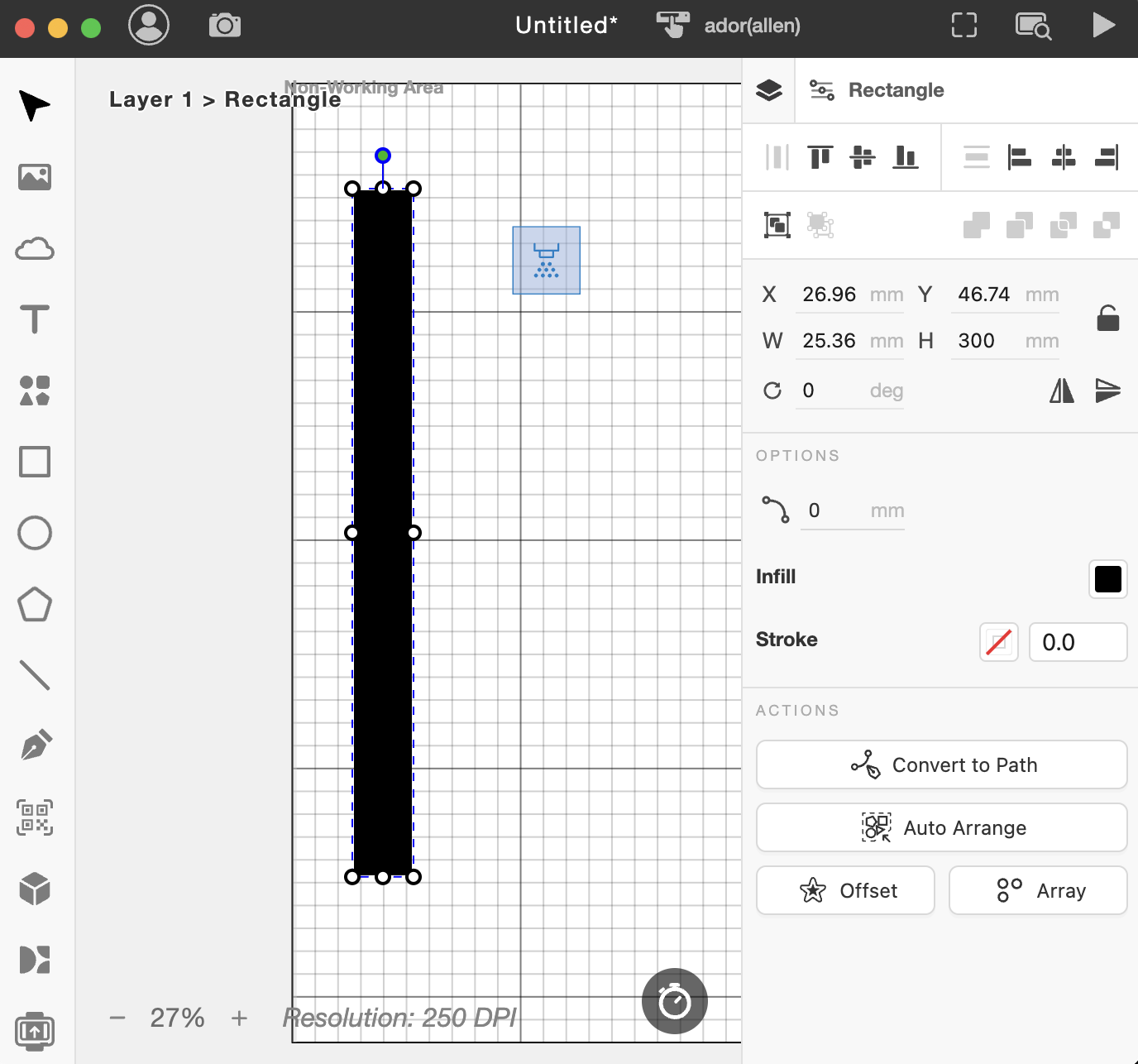

Rita en lång rektangel och fyll den med svart färg, eller importera din egen design.
Steg 19

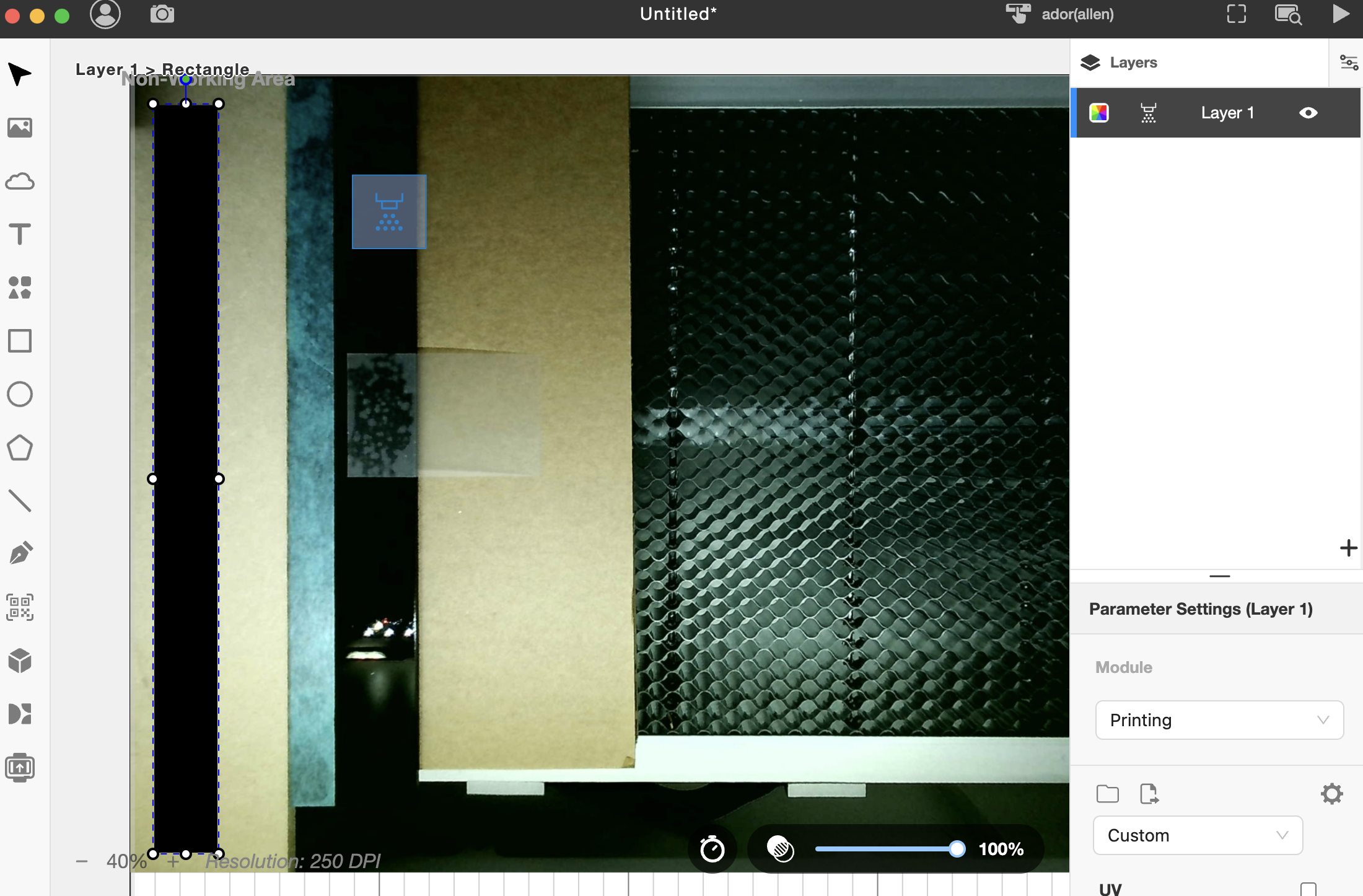

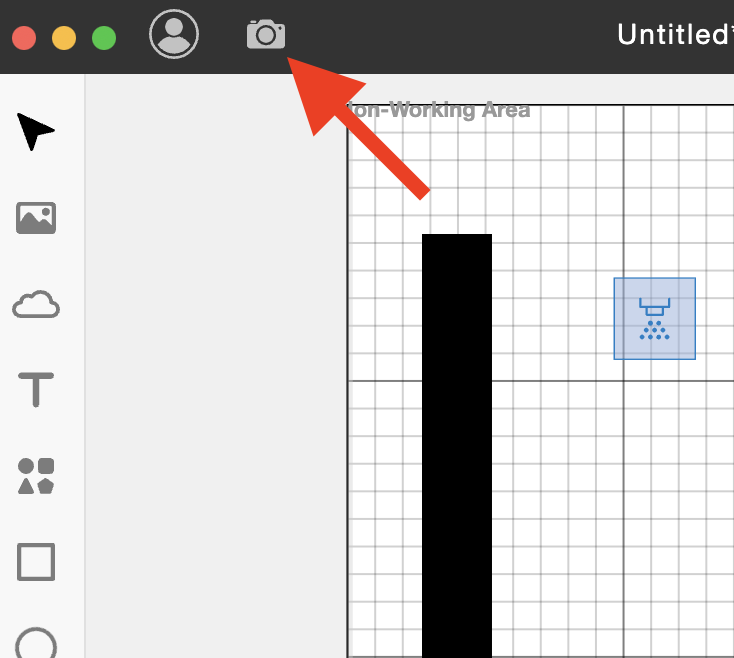

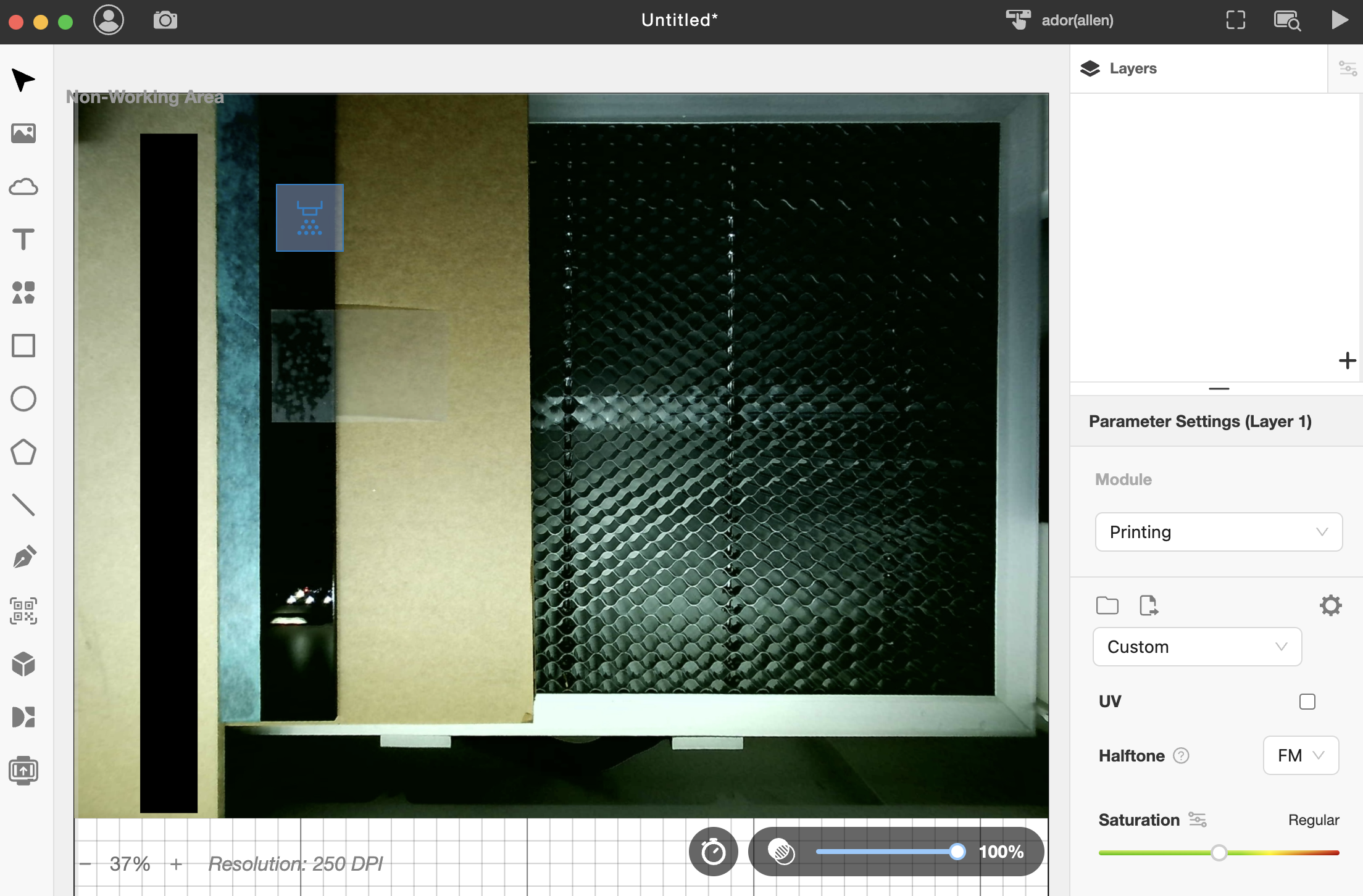

Förhandsgranska med kameran.
Placera designen i önskad position.
Steg 20

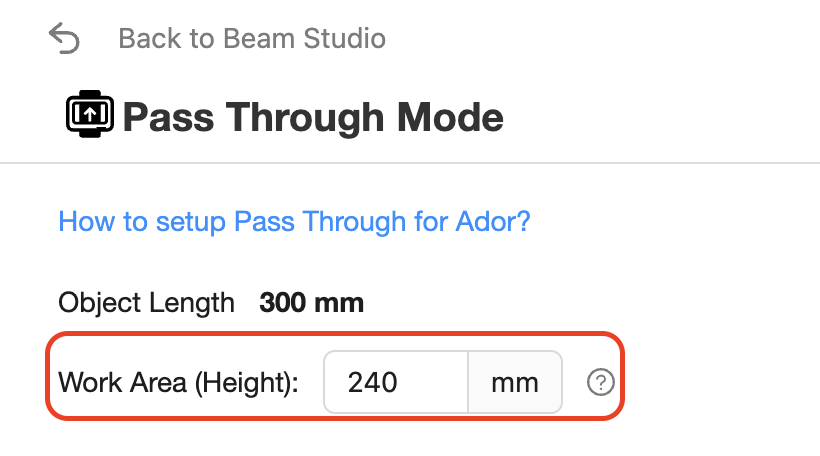

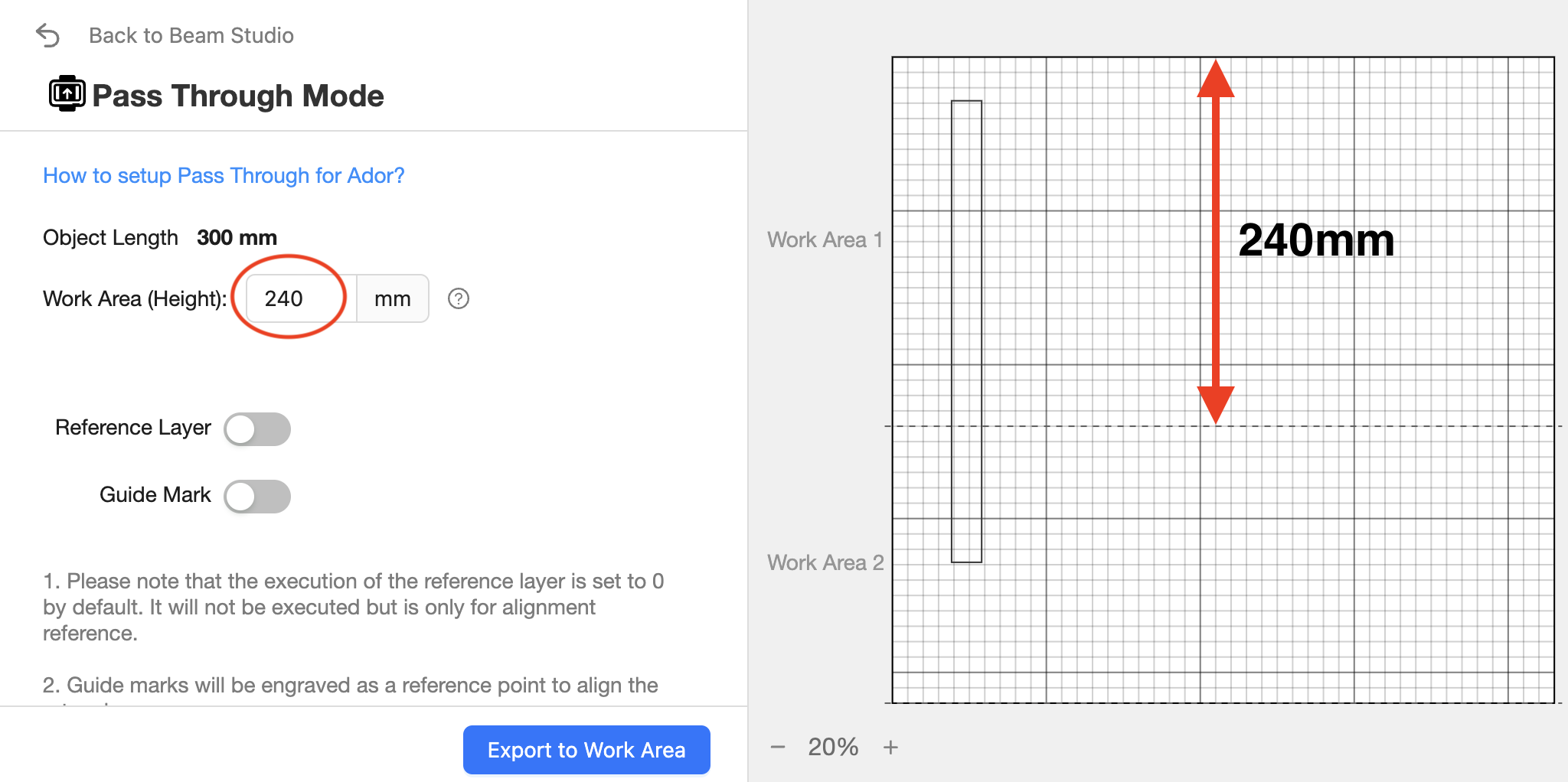

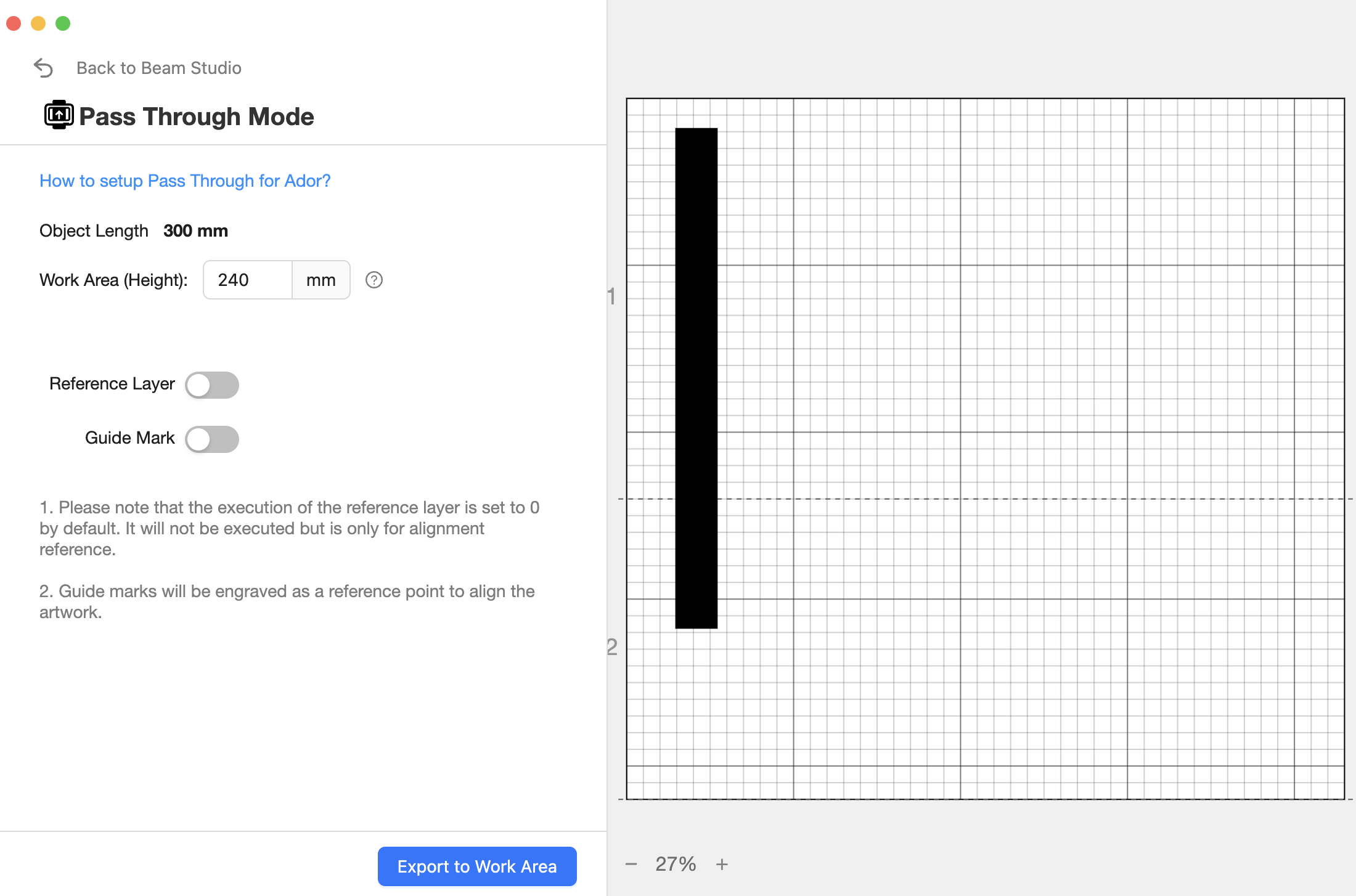

Öppna inställningarna för genomströmningsutskrift.

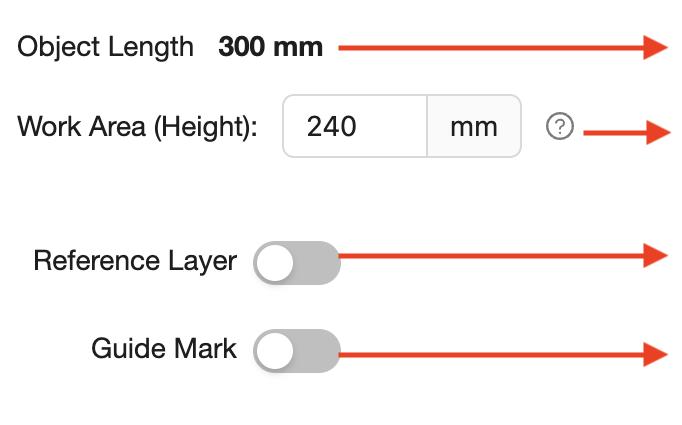

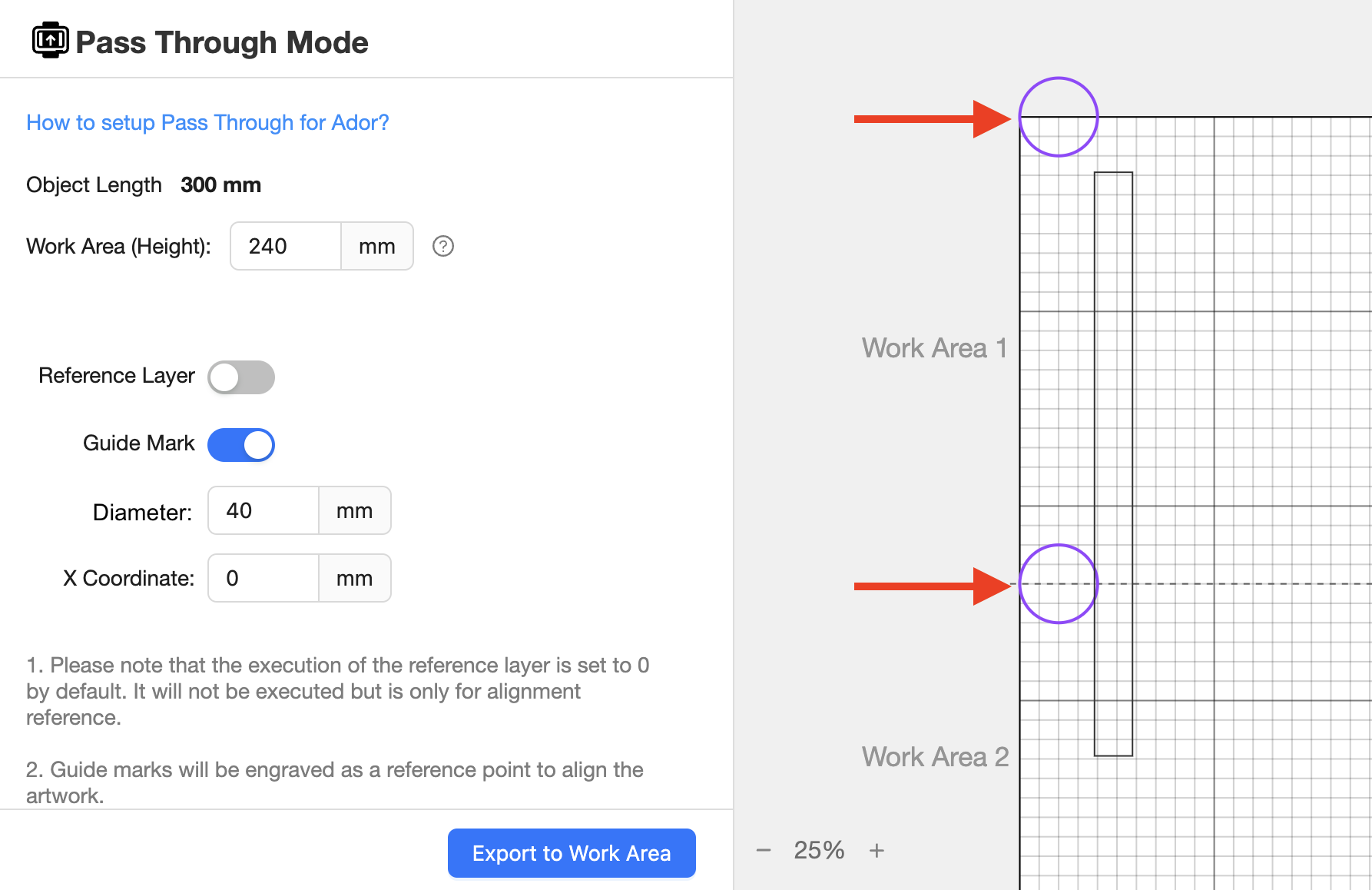

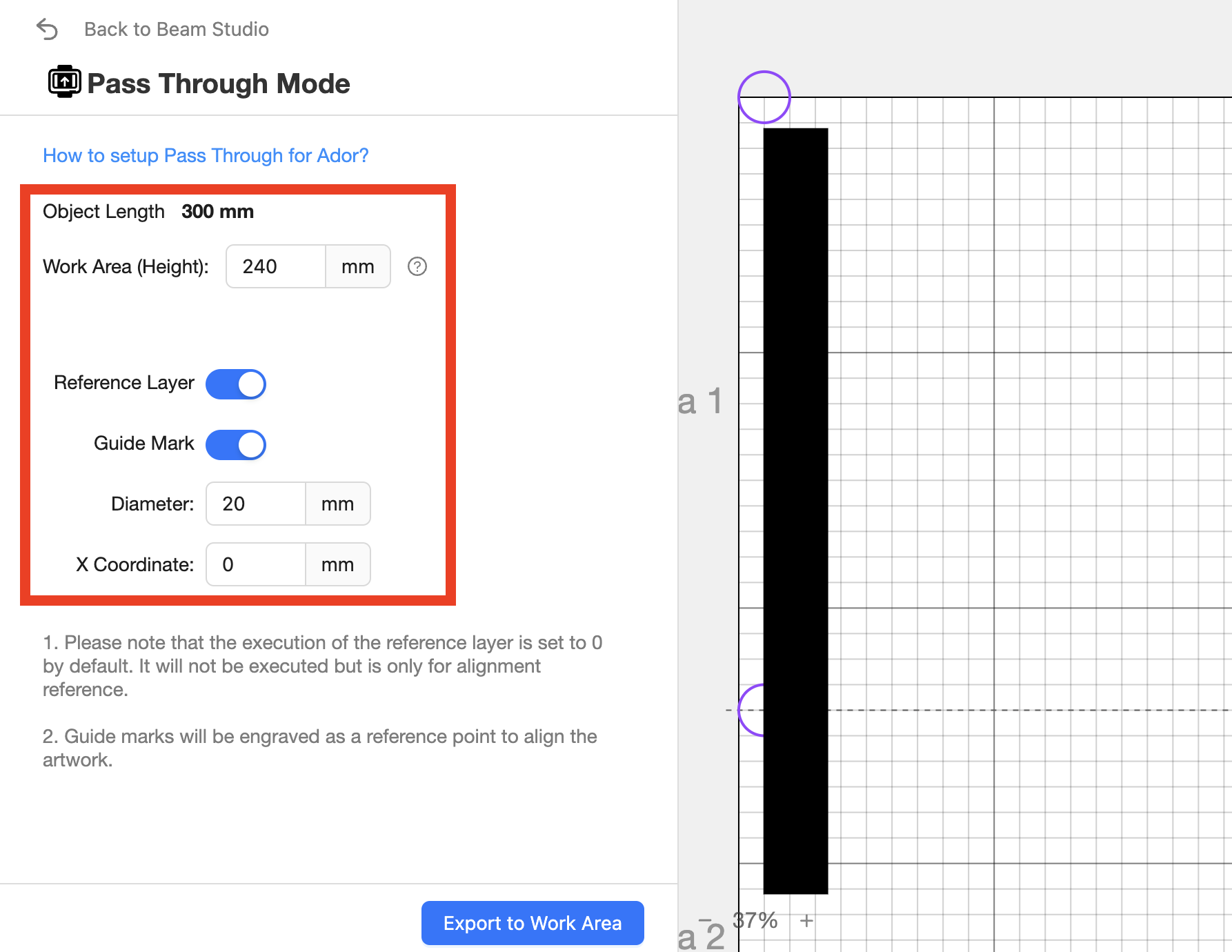

Förklaring av varje inställning
| 1. Objektets längd | |
| 2. Arbetsområde (höjd) | |
| 3. Referenslager | |

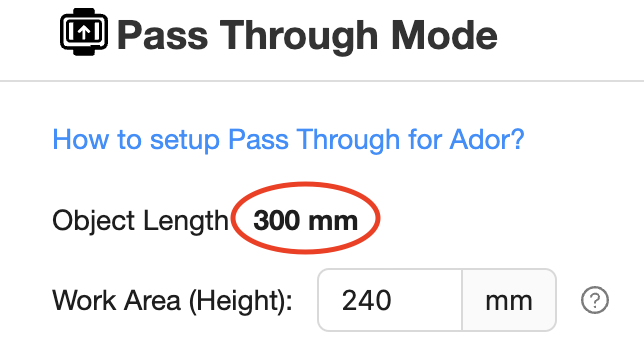

1. ObjektlängdObjektlängd är längden på din design eller importerade fil uppmätt av programvaran. |

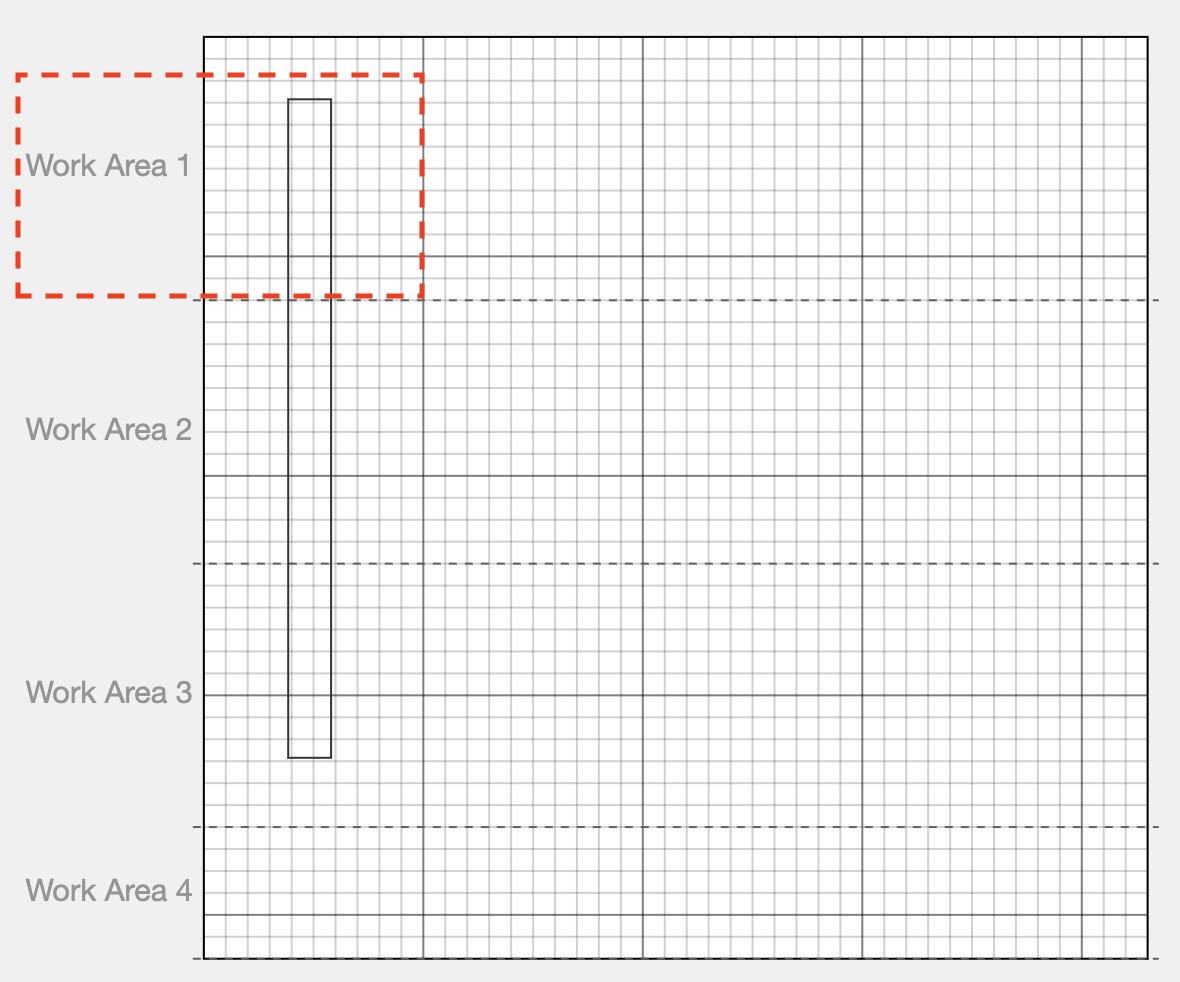

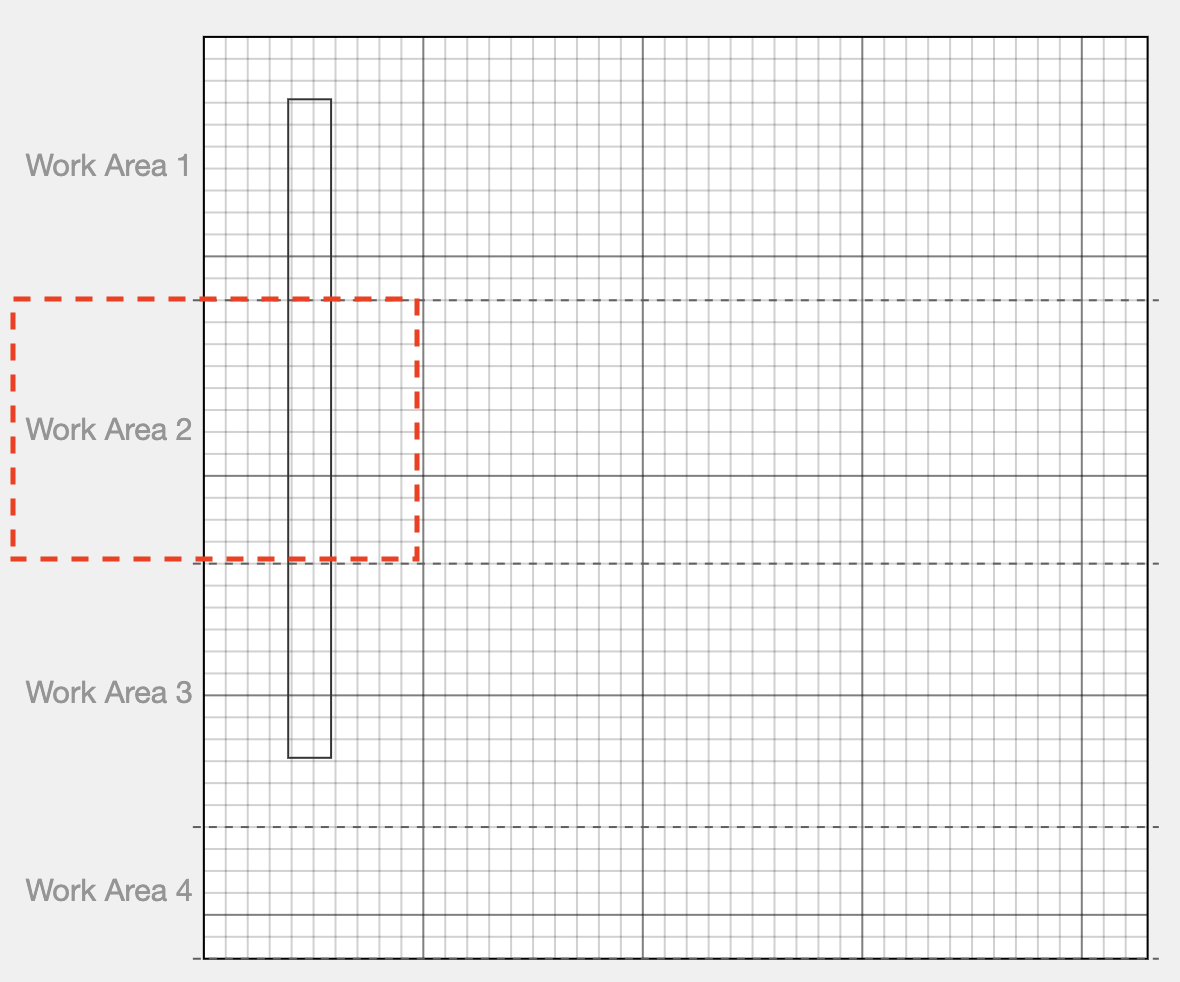

2. Arbetsområde (höjd)Arbetsområde (höjd) är längden på varje graveringsdel.
|

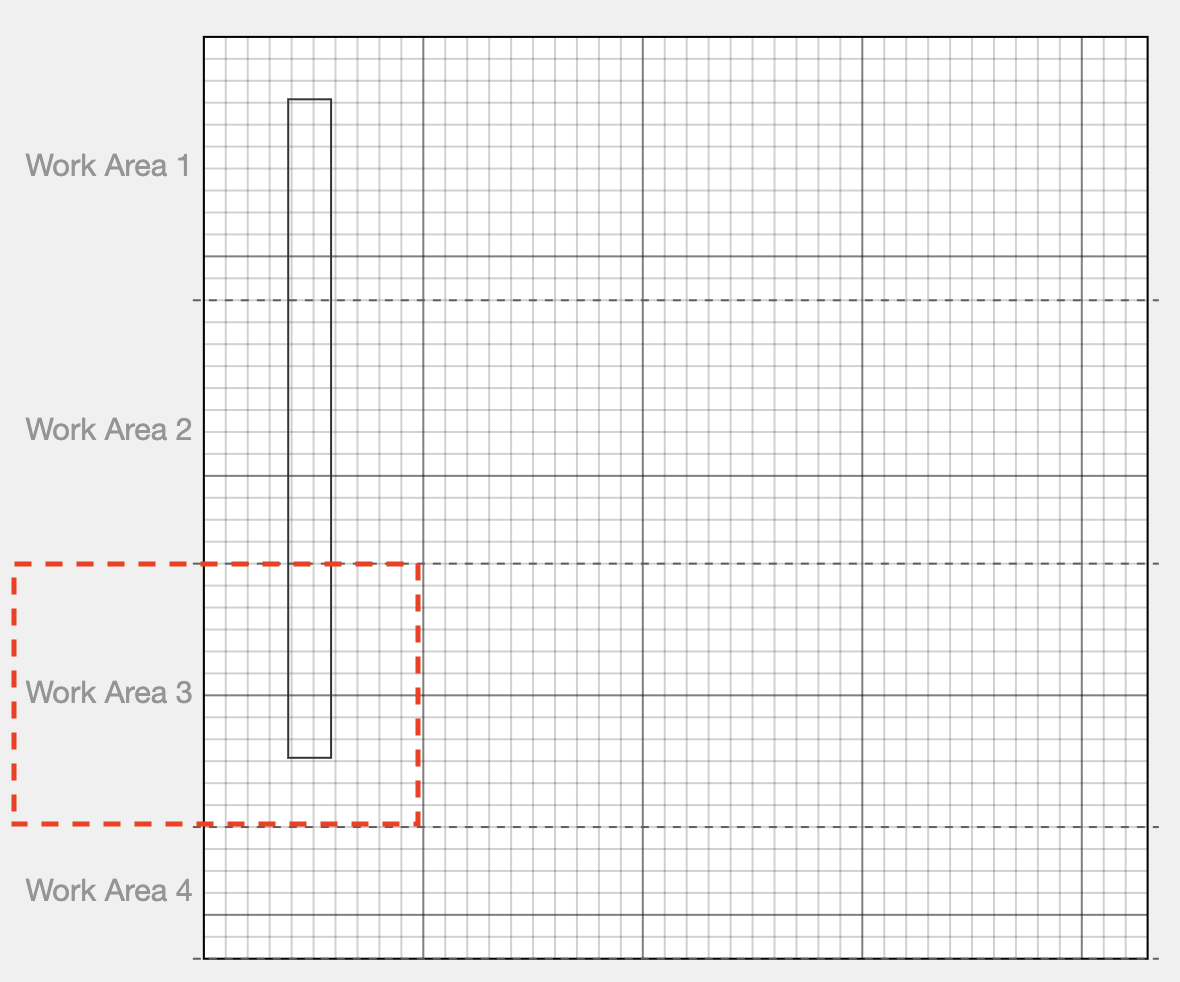

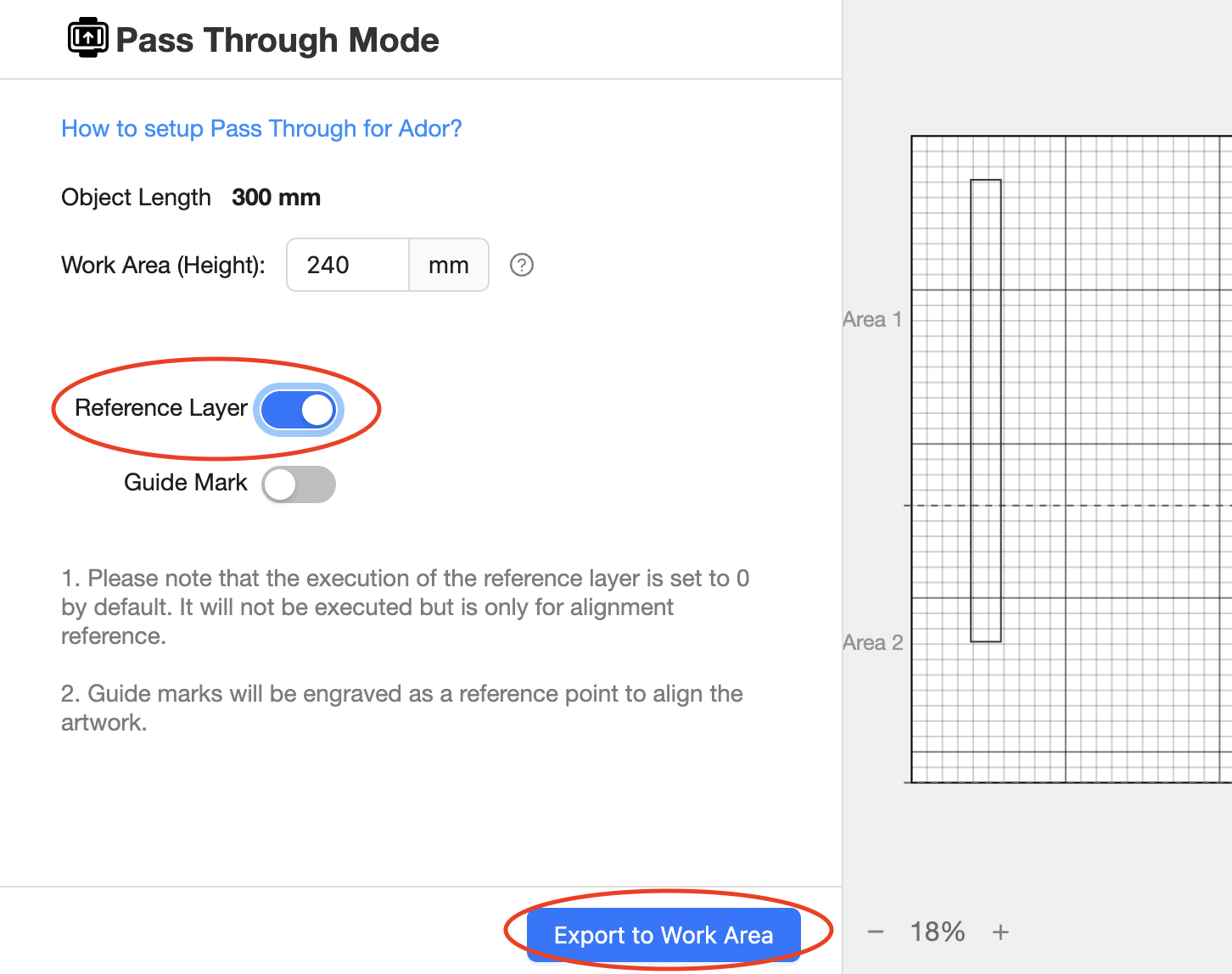

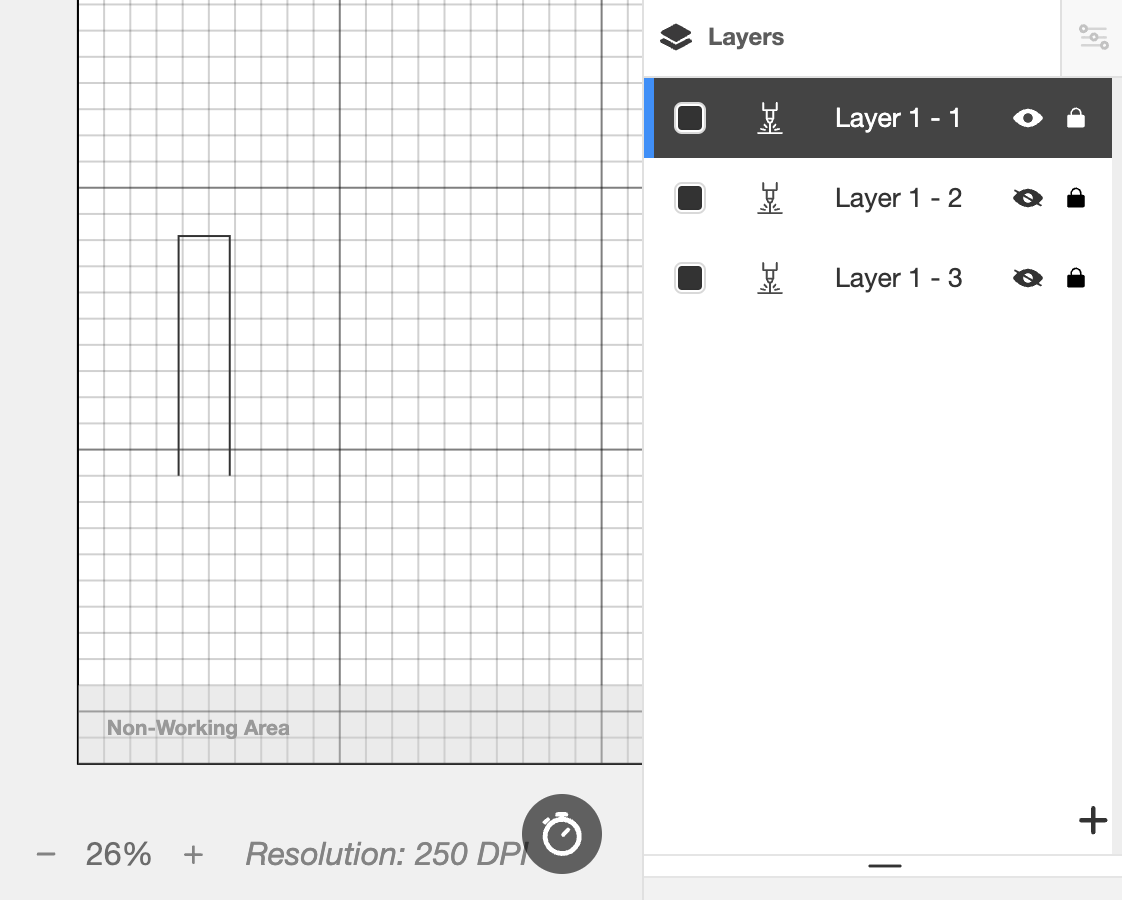

3. ReferenslagerReferenslager är ett verktyg som automatiskt skapar olika lager baserat på antalet sektioner du har efter att ha exporterat till arbetsområdet.

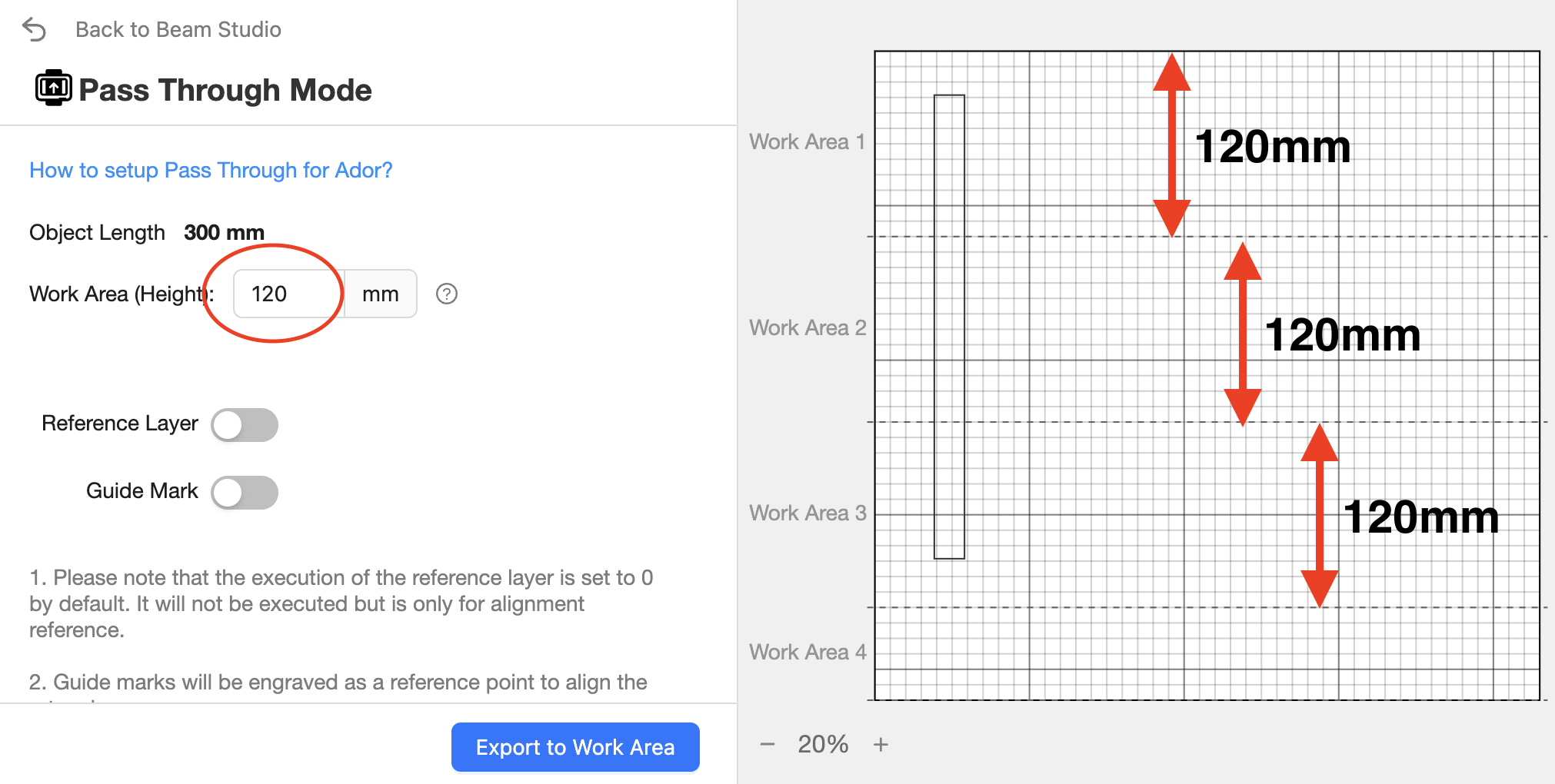

ExempelOm ditt objekt är 300 mm långt och du ställer in arbetsområdet till 120 mm krävs tre graveringar, så du kommer att ha tre sektioner, vilket indikerar tre lager och du kommer att se att de olika lagren graverar olika delar av ditt objekt.
|
4. RiktmärkeRiktmärke är ett verktyg som används för att matcha slutlinjerna mellan varje graveringssegment.

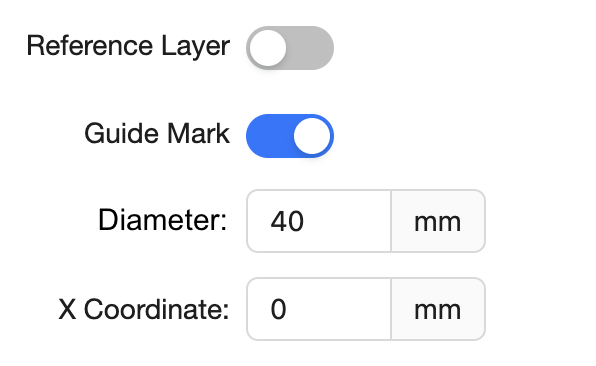

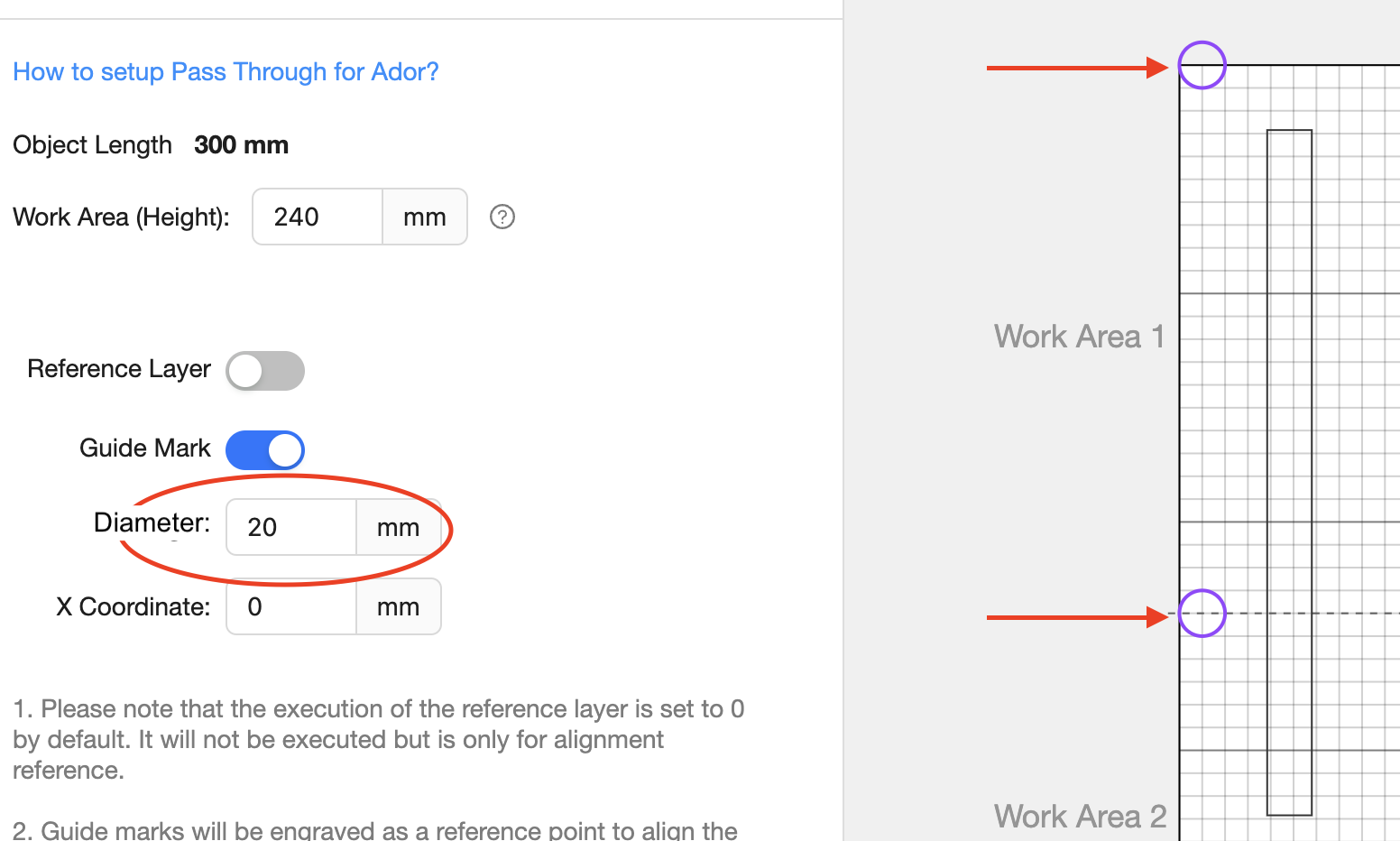

Ytterligare inställningar för riktmärket

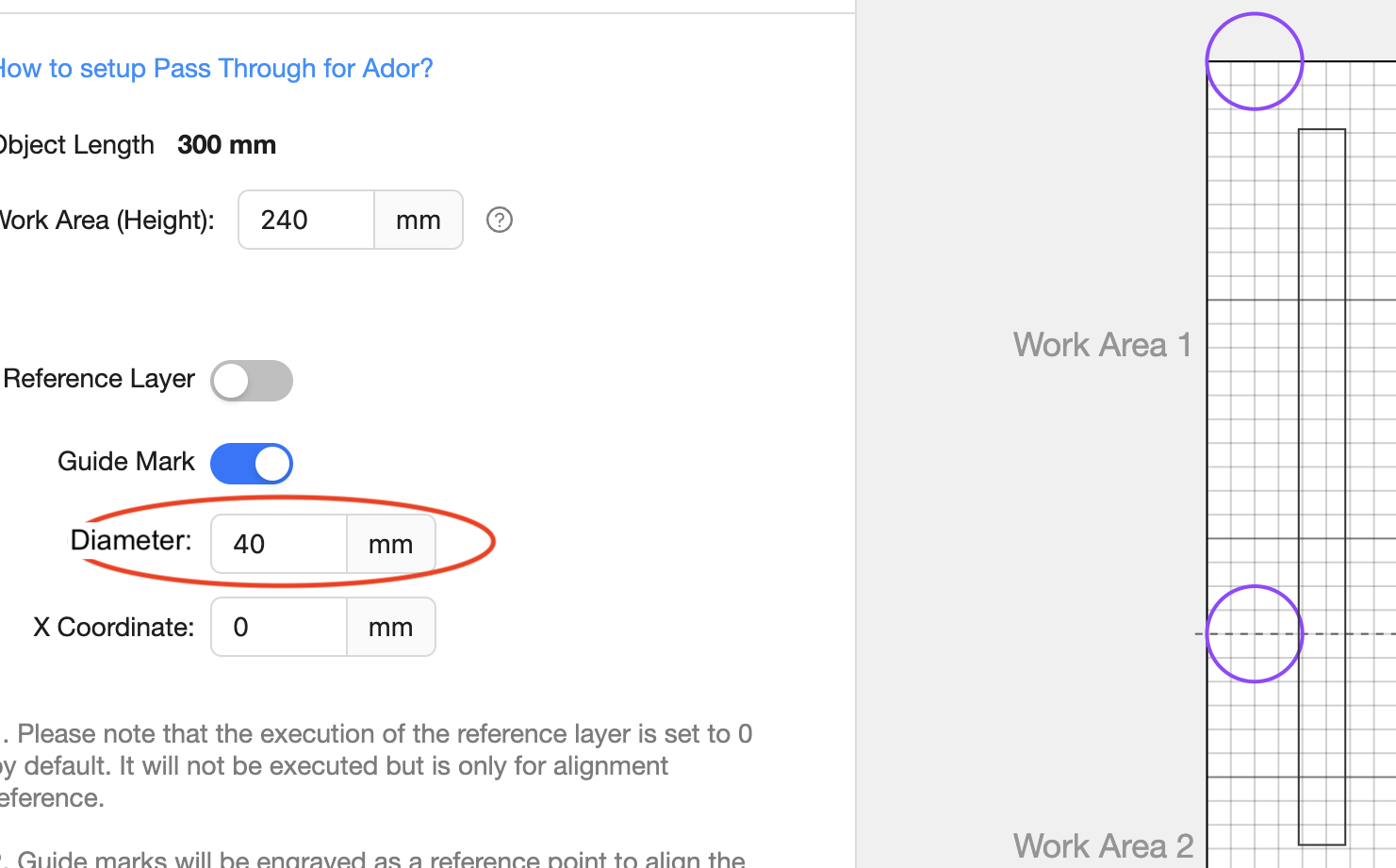

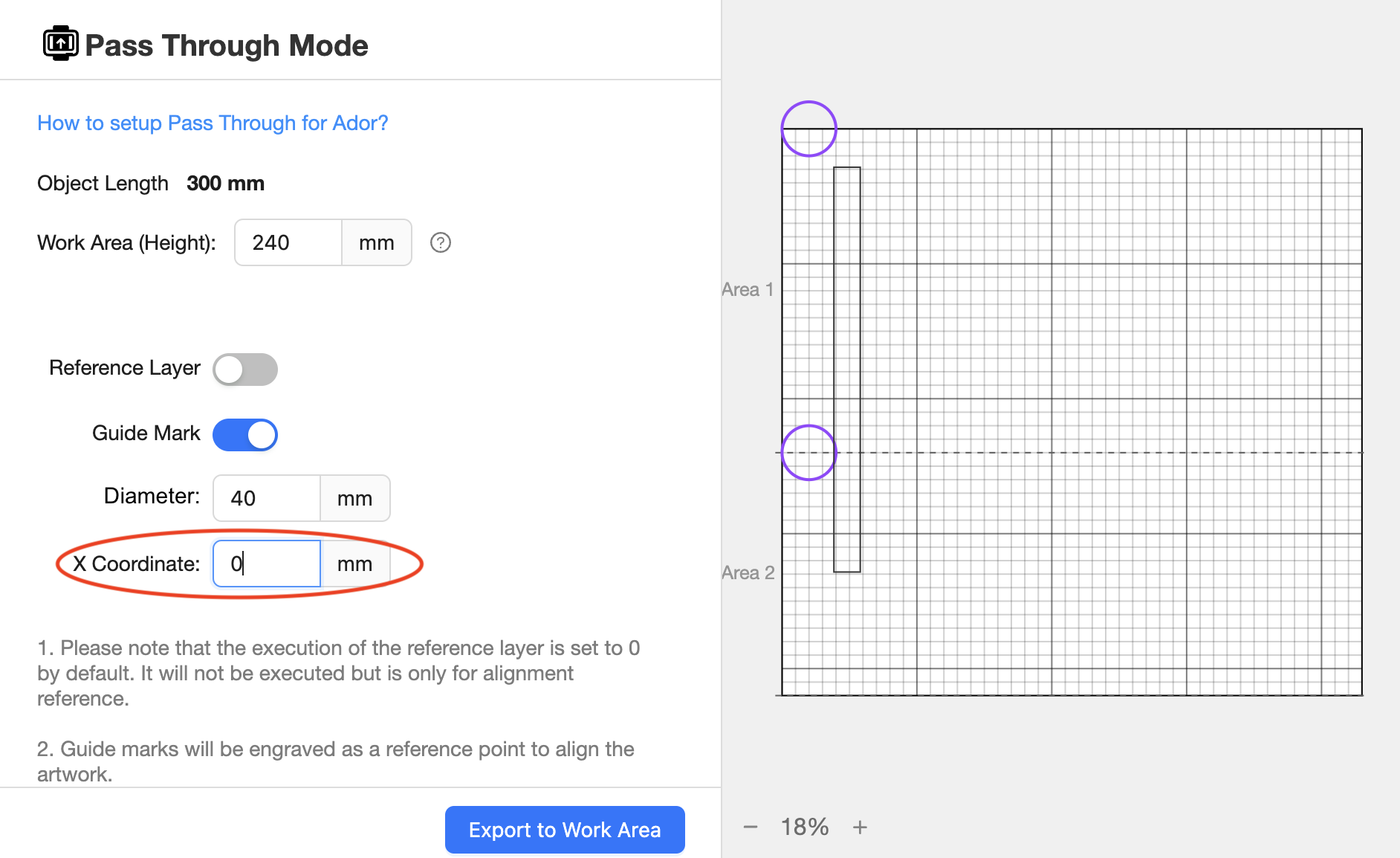

1. Diameter Diameter-inställningen är storleken på cirklarna och dess standardvärde är 40 mm.
2. X-koordinat X-koordinatinställningen bestämmer placeringen av de två cirklarna, beroende på materialets storlek. Standardvärdet är 390 mm.
|
Steg 21
Ändra inställningarna för genomströmningsutskrift vid behov baserat på din design eller fil.
Om du följer vårt exempel kan du använda inställningarna nedan för att gravera rektangeln.
Steg 22

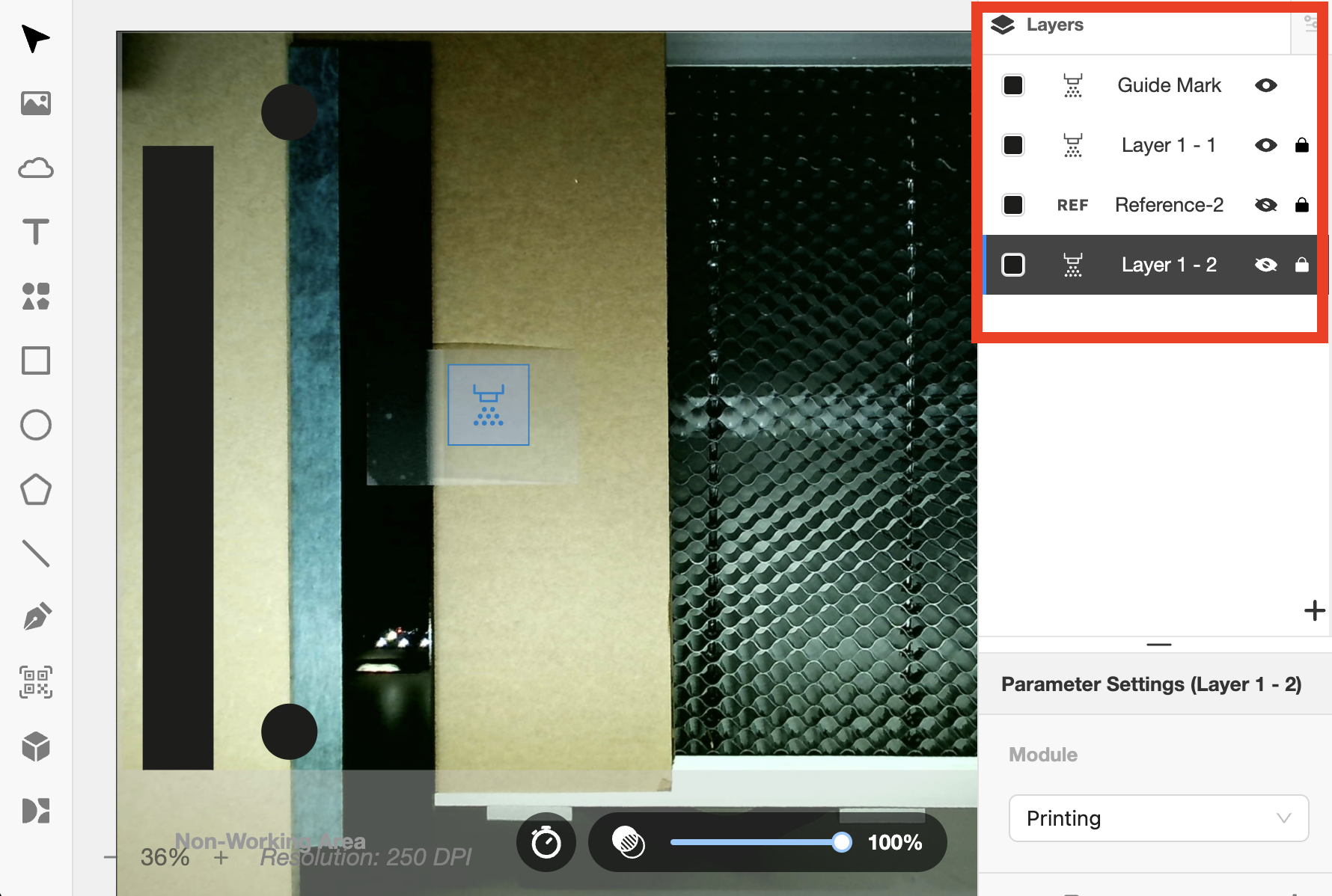

Efter exporten kommer du att se de automatiskt skapade lagren och de två cirklarna.

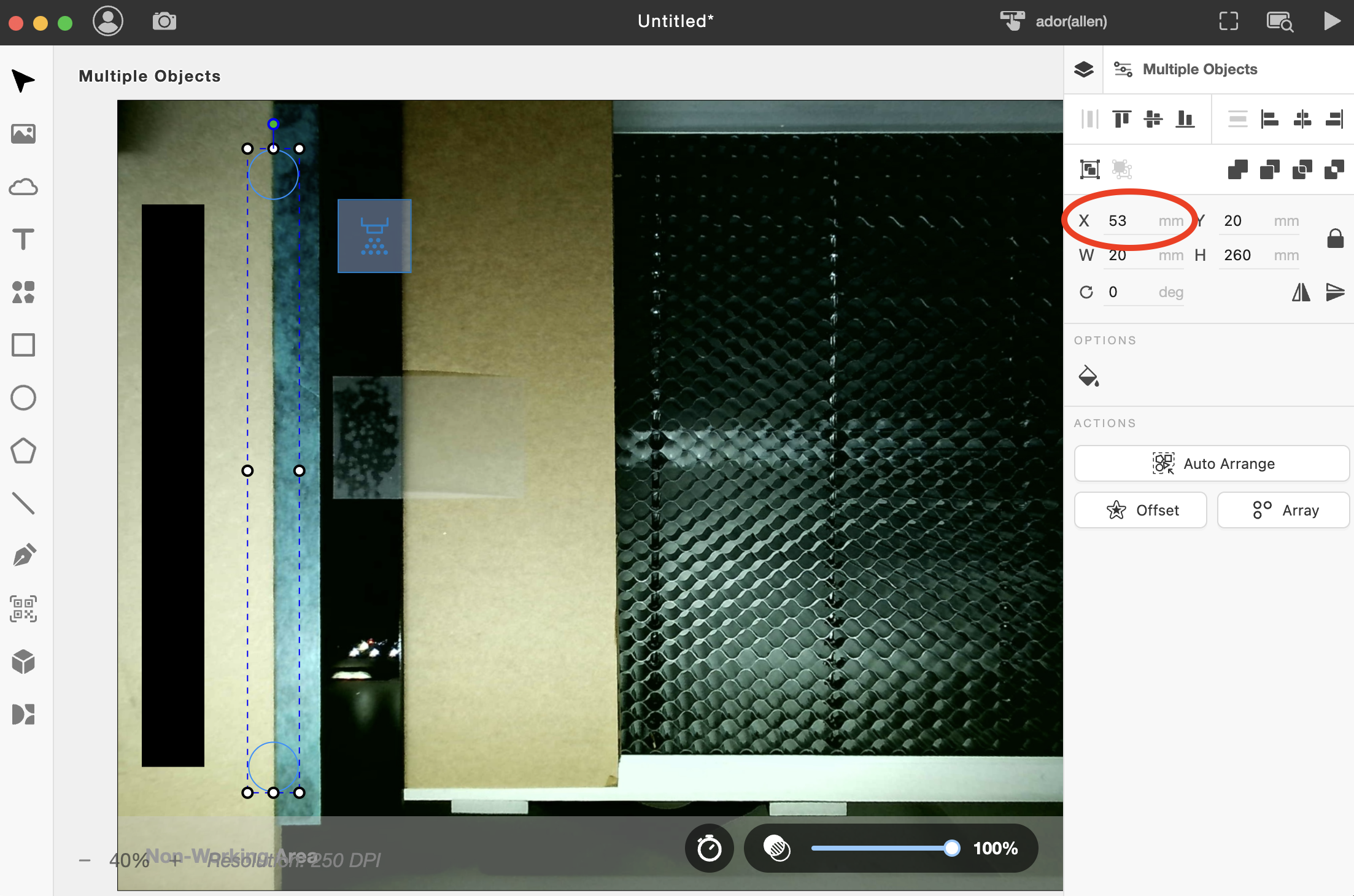

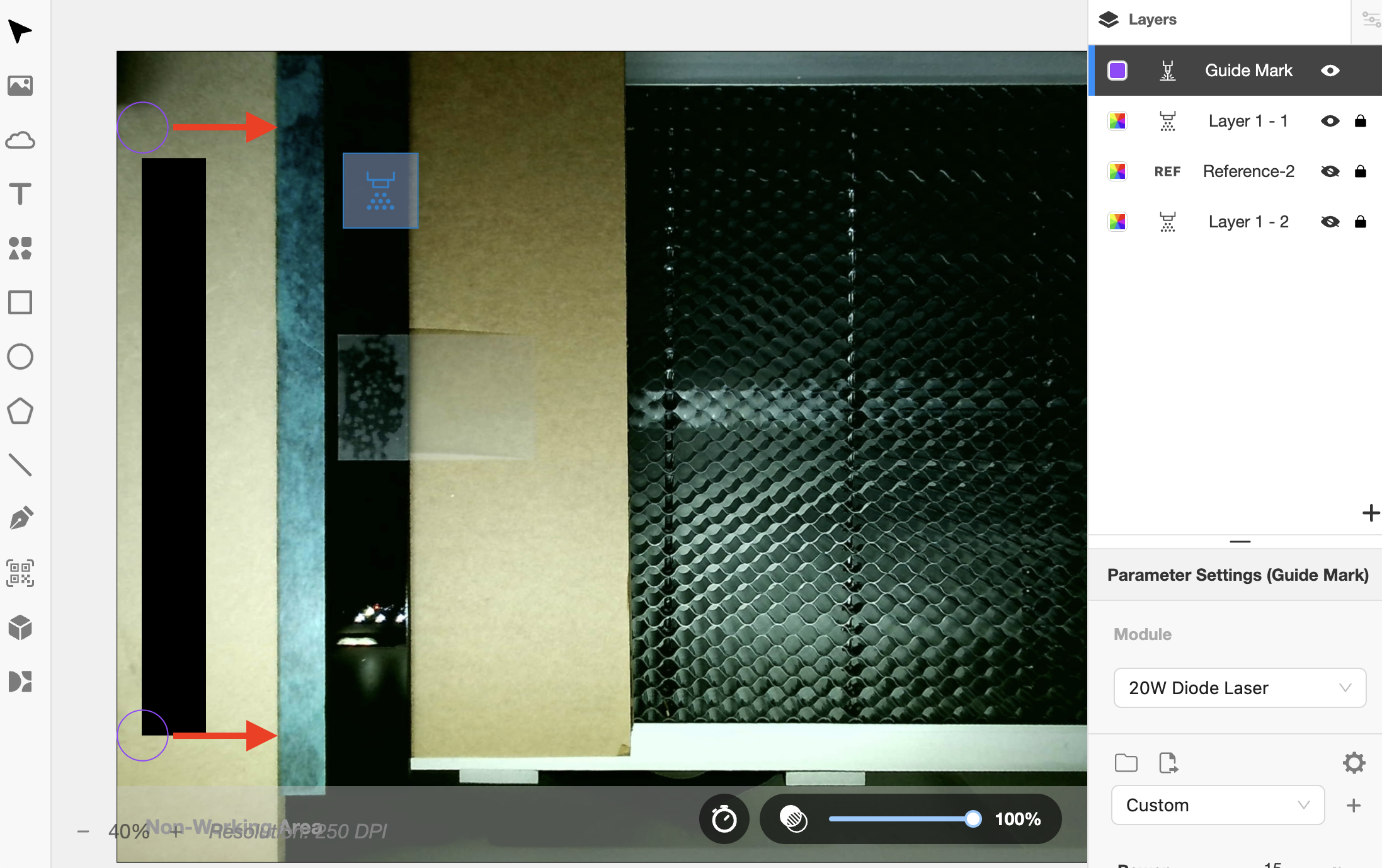

Flytta cirklarna så att hälften är i materialet och den andra hälften är på tejpen.
(Det rekommenderas att ändra X-axelvärdet för att flytta cirklarna.)

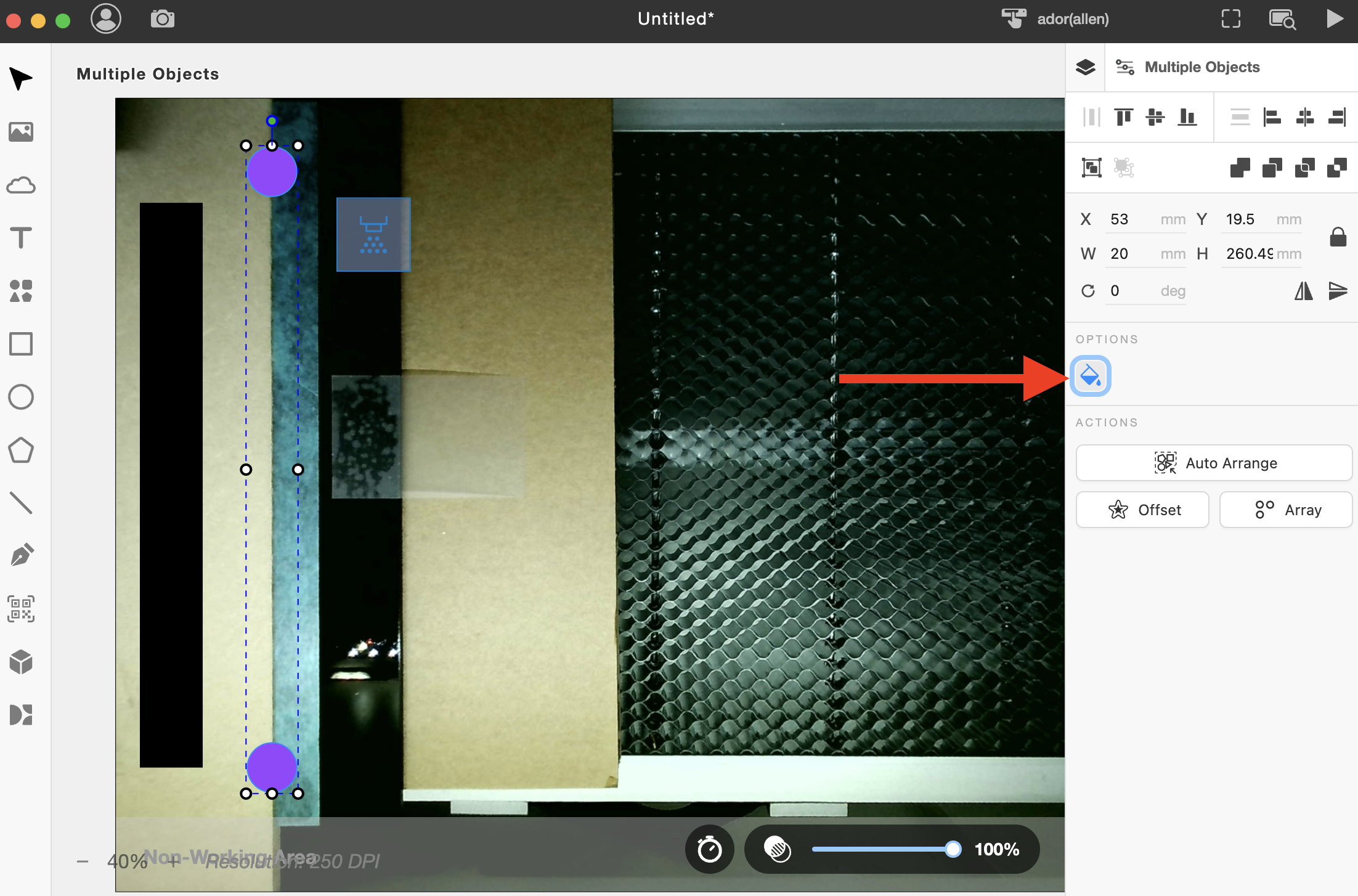

Fyll cirklarna.
(Om cirklarna inte är fyllda, eftersom linjerna är för tunna, kanske de inte syns efter utskrift.)
Steg 23

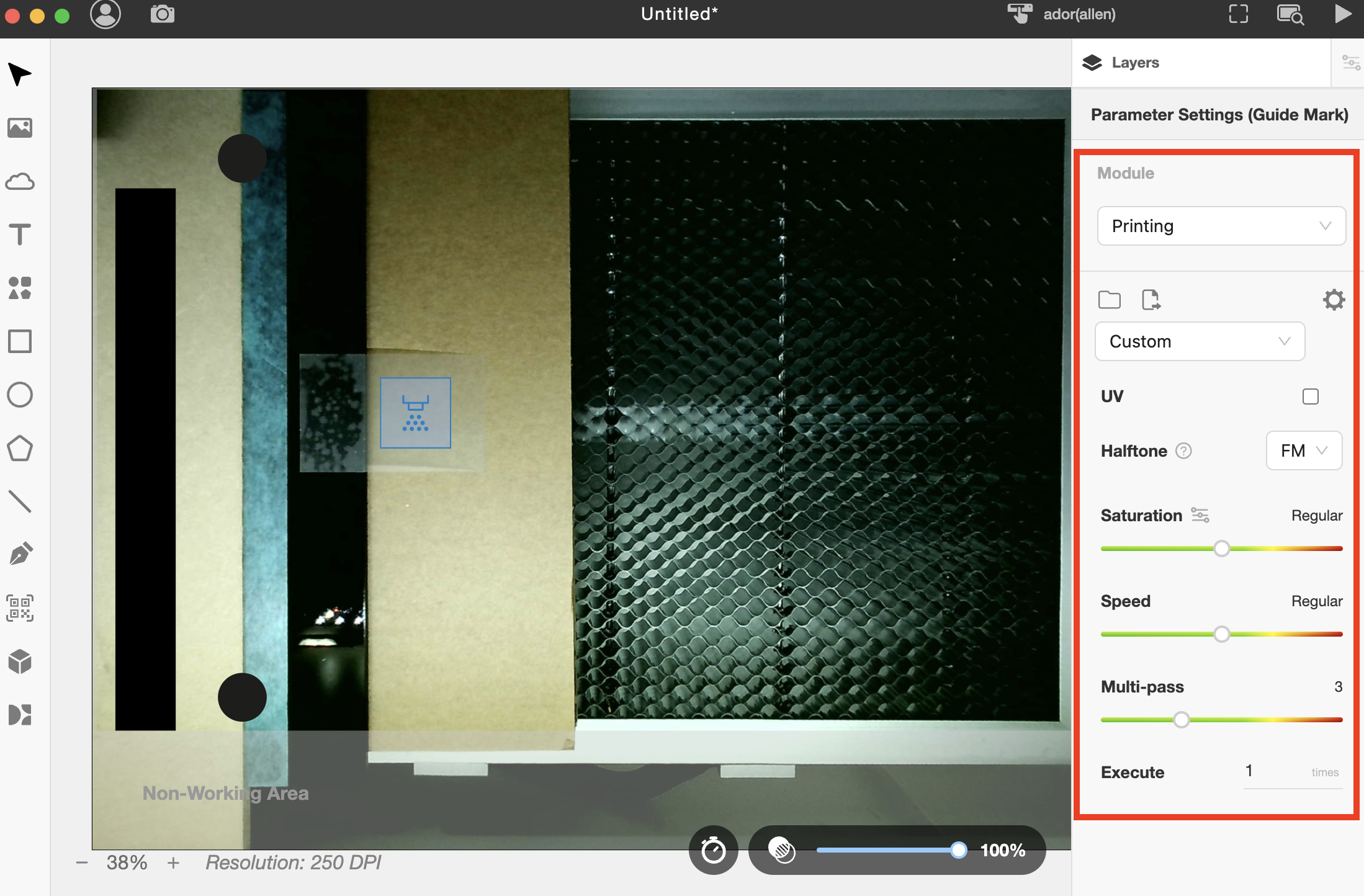

Ställ in dina parametrar baserat på ditt material och se till att ändra parametrarna i alla lager.
Aktivera endast Lager 1 och Guidemärket. Dölj de andra, eftersom de kommer att skrivas ut senare.

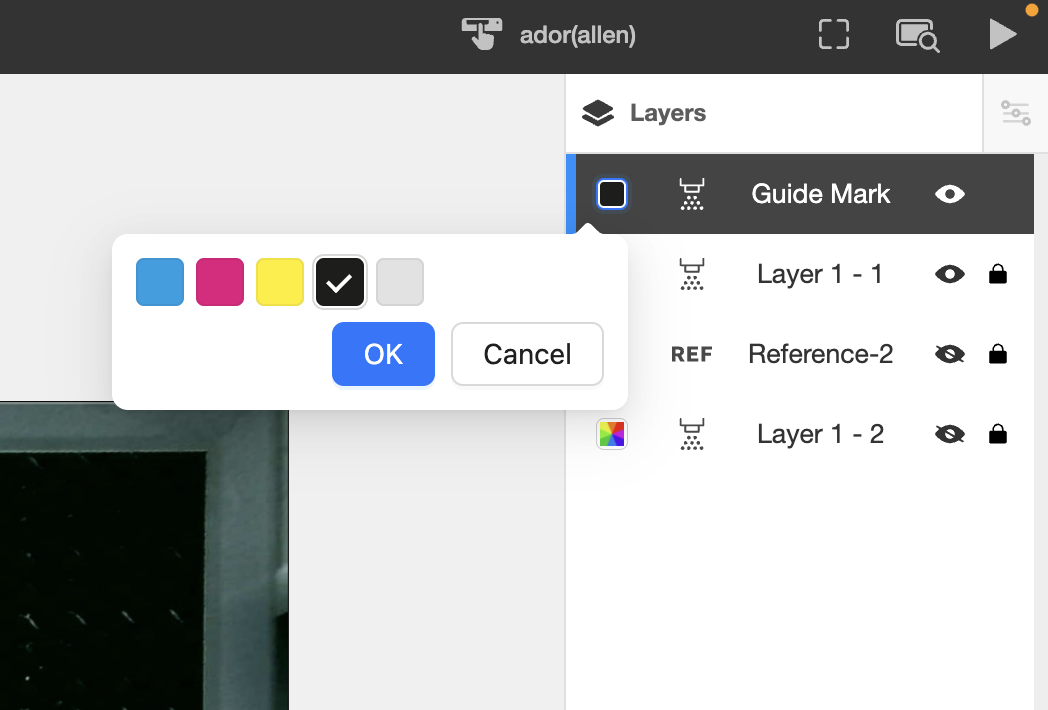

I det här exemplet har jag ändrat alla lager till ett enda färglager och svart.

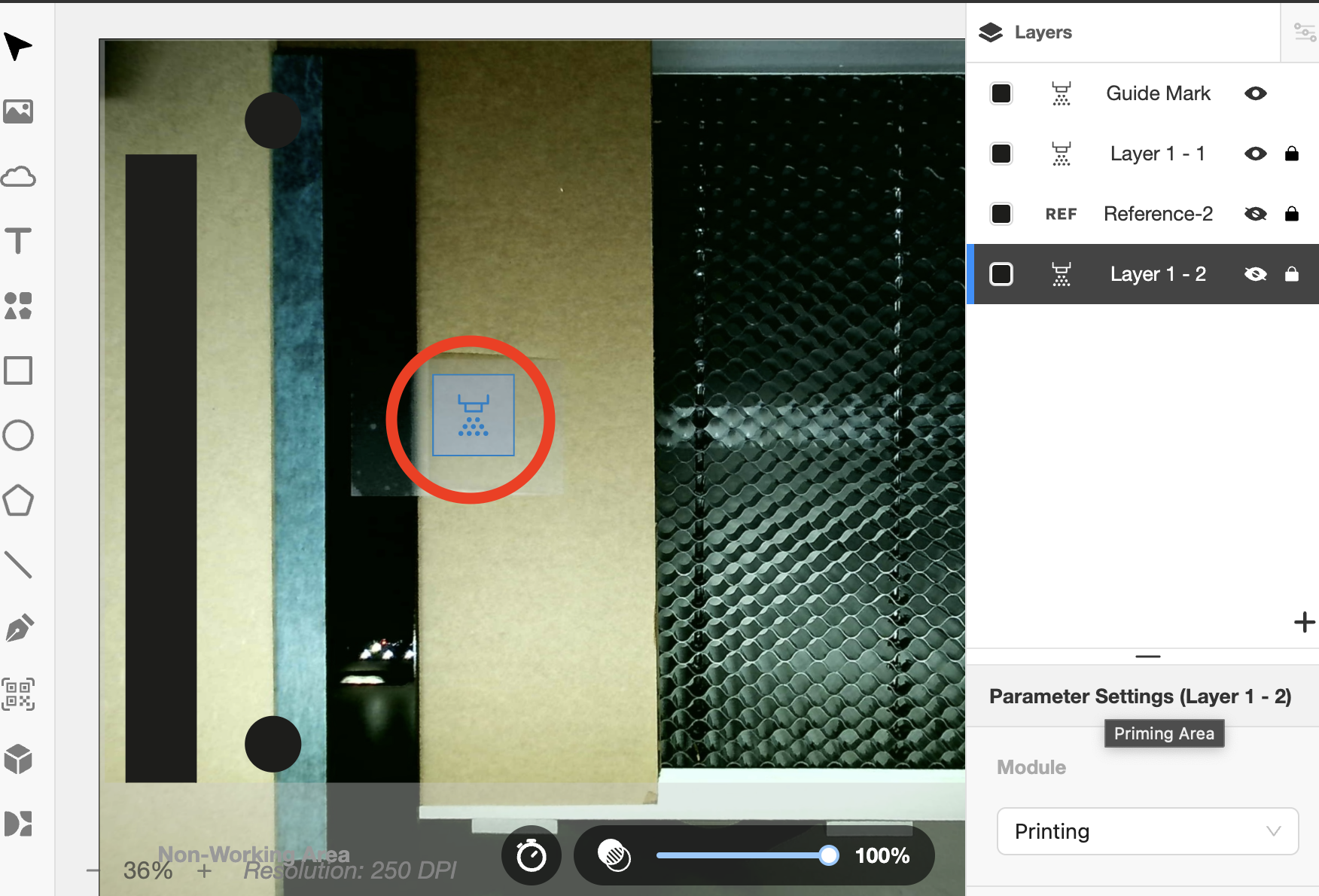

Placera förbehandlingsområdet på klistermärkets plats.
Steg 24

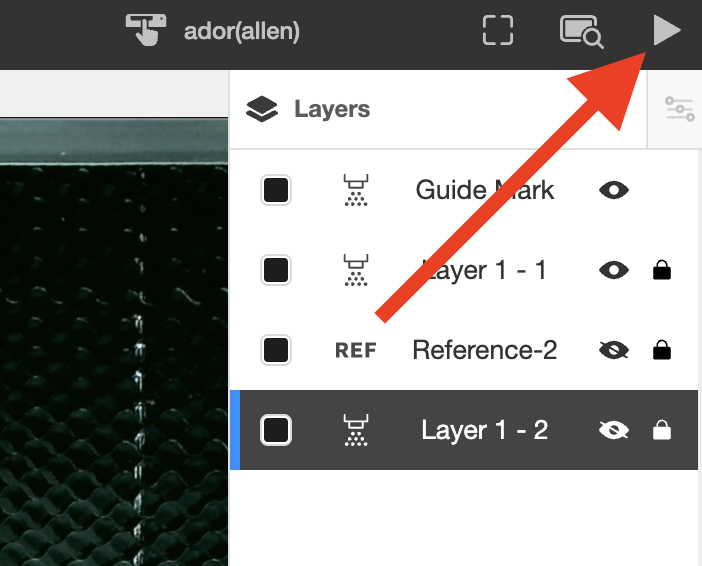

Starta uppgiften.
(Säkerställ att endast Lager 1 och Guidemärket är aktiverade. De övriga måste vara dolda.)

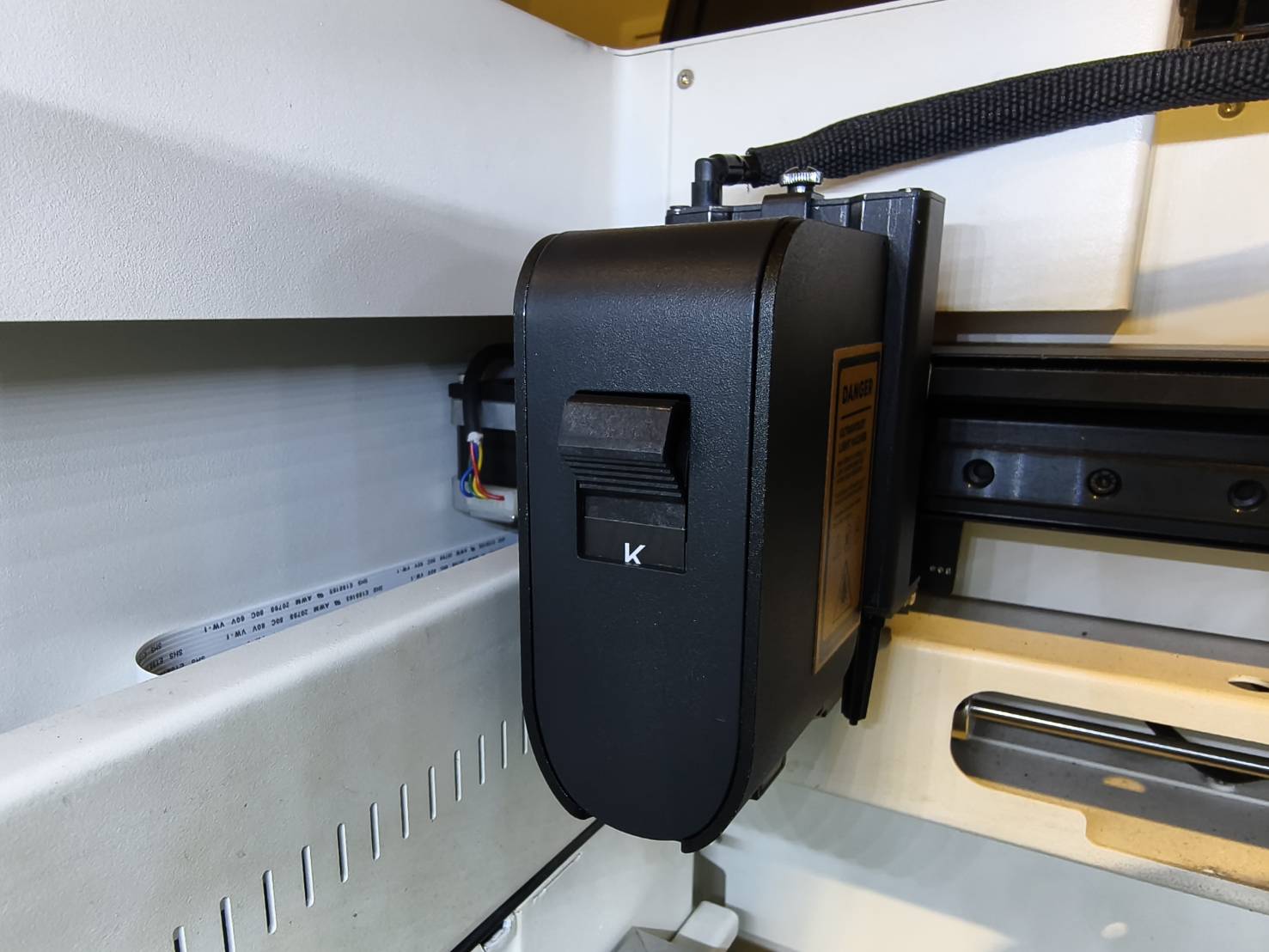

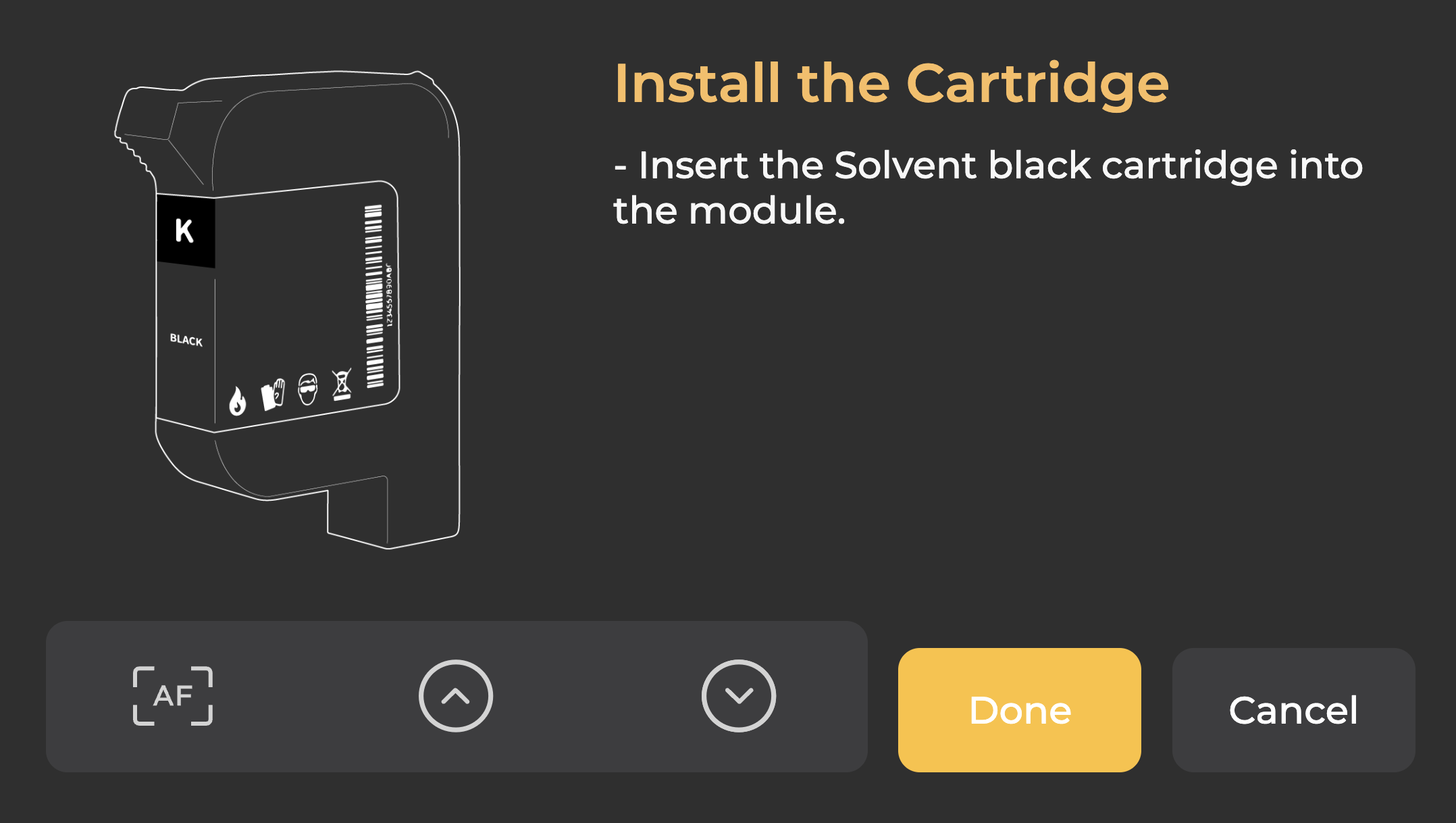

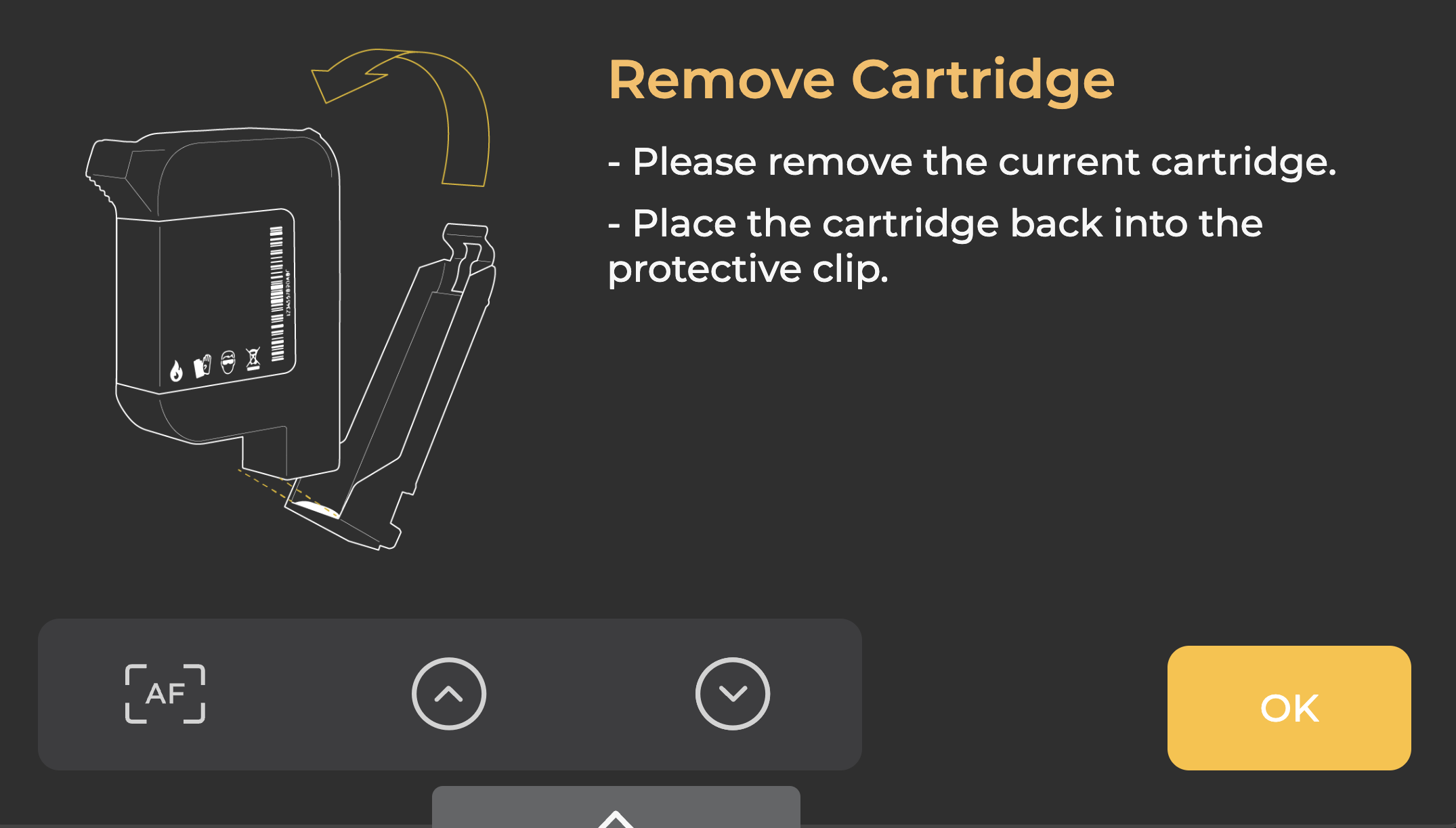

Efter att du startat uppgiften kan du bli ombedd att byta färgpatron flera gånger tills uppgiften är klar. Följ instruktionerna på maskinens pekskärm.
Steg 25

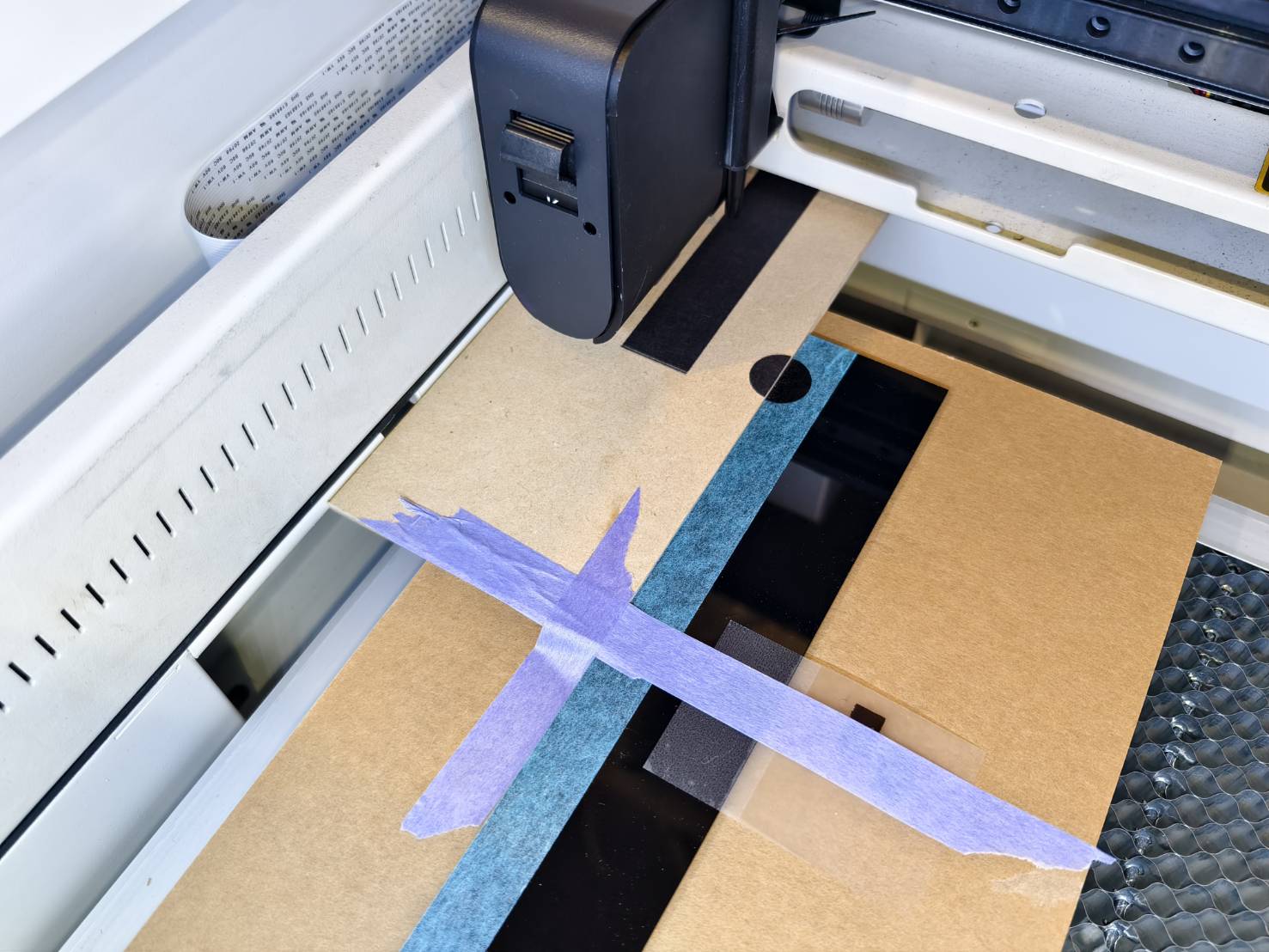

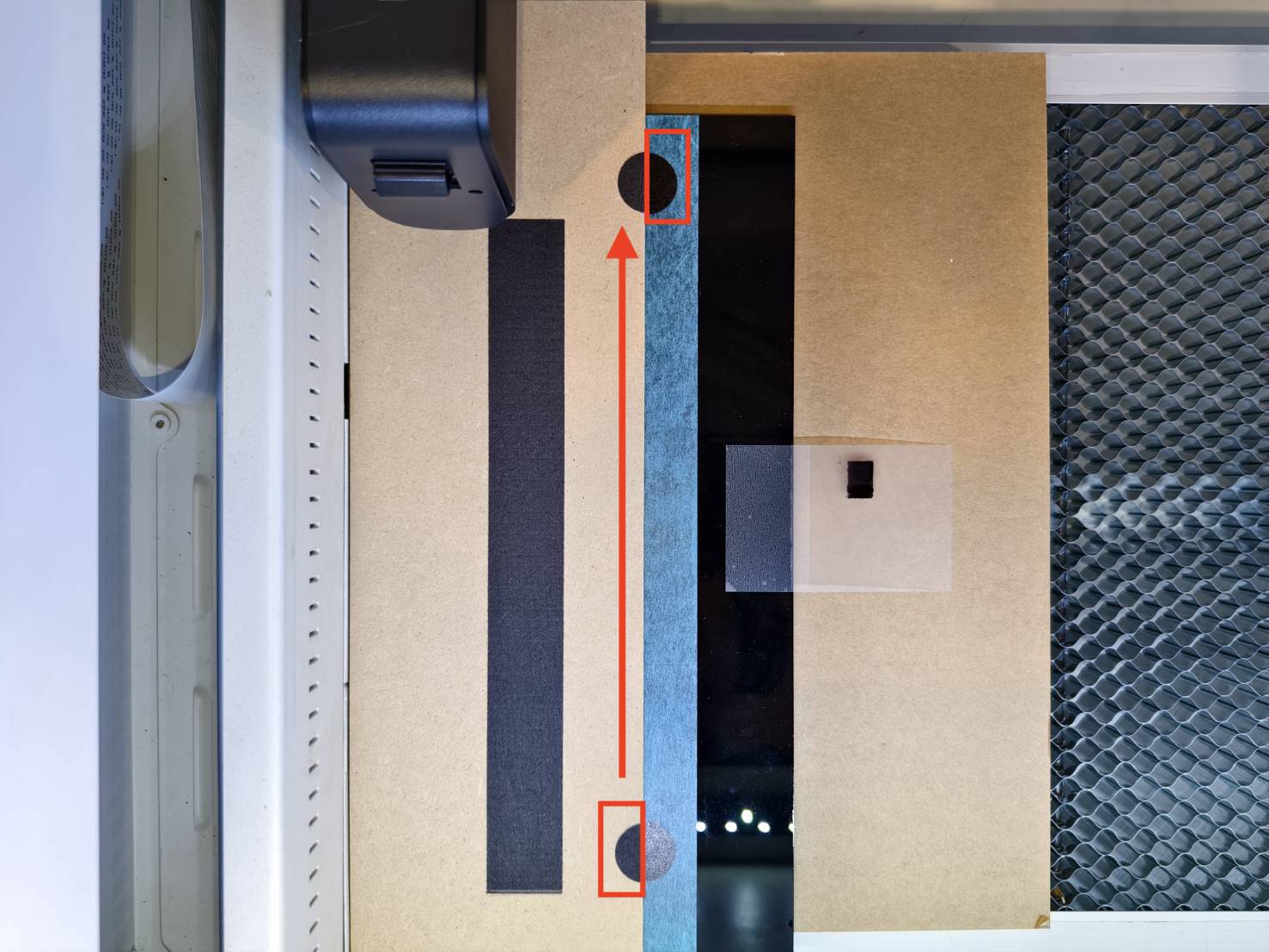

Efter den första graveringen, flytta ditt material för att rikta in den nedre halvcirkeln på materialet och den övre halvcirkeln på tejpen.
Håll tejpen medan du flyttar ditt material för att förhindra positionsförändring.
Steg 26
Se till att materialet ligger plant. Om det lutar rekommenderas att använda ett tungt föremål eller tejp för att fixera det på plats.
I det här exemplet appliceras tejpen.
Var försiktig med att använda ett föremål eftersom det kan blockera laserhuvudets väg, så mindre föremål är bättre att använda.
| Objekt | Tejp |
Steg 27

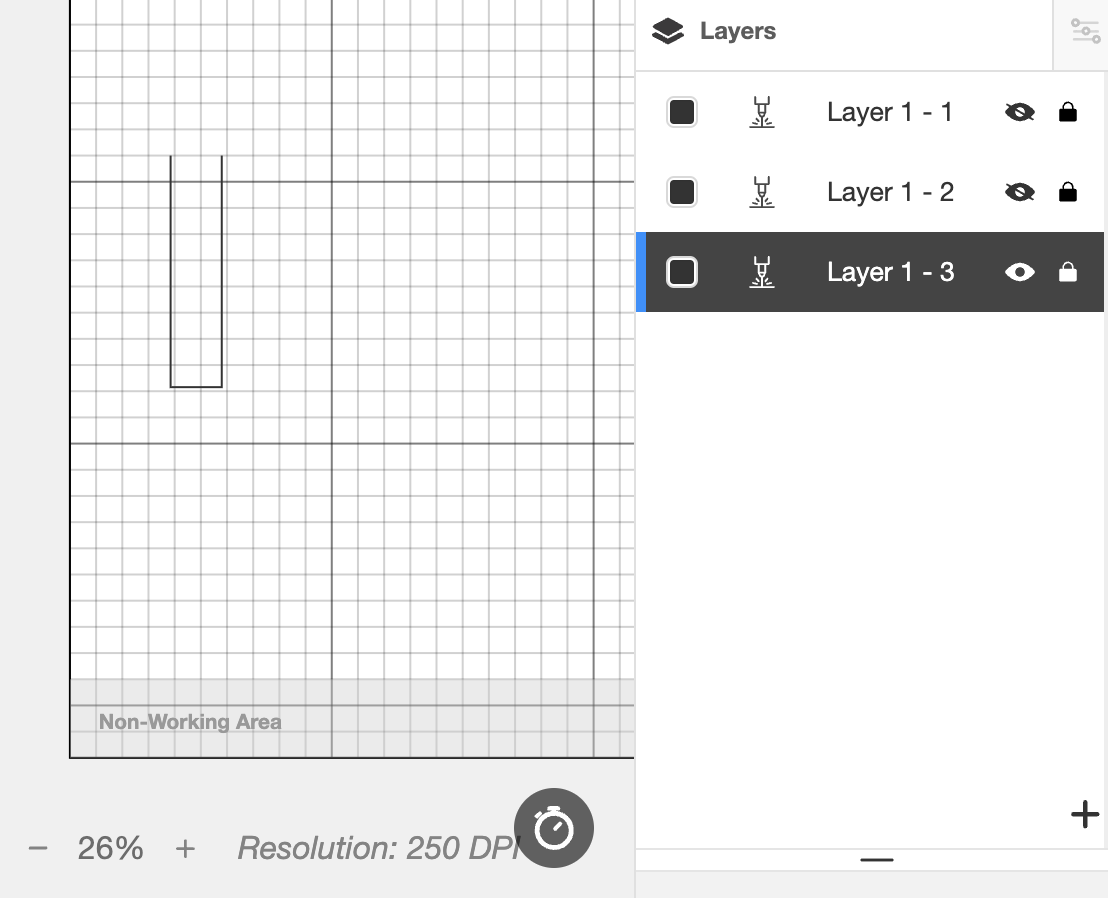

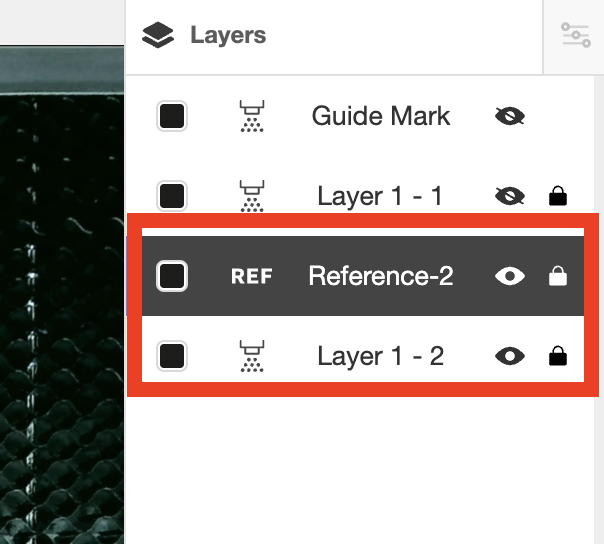

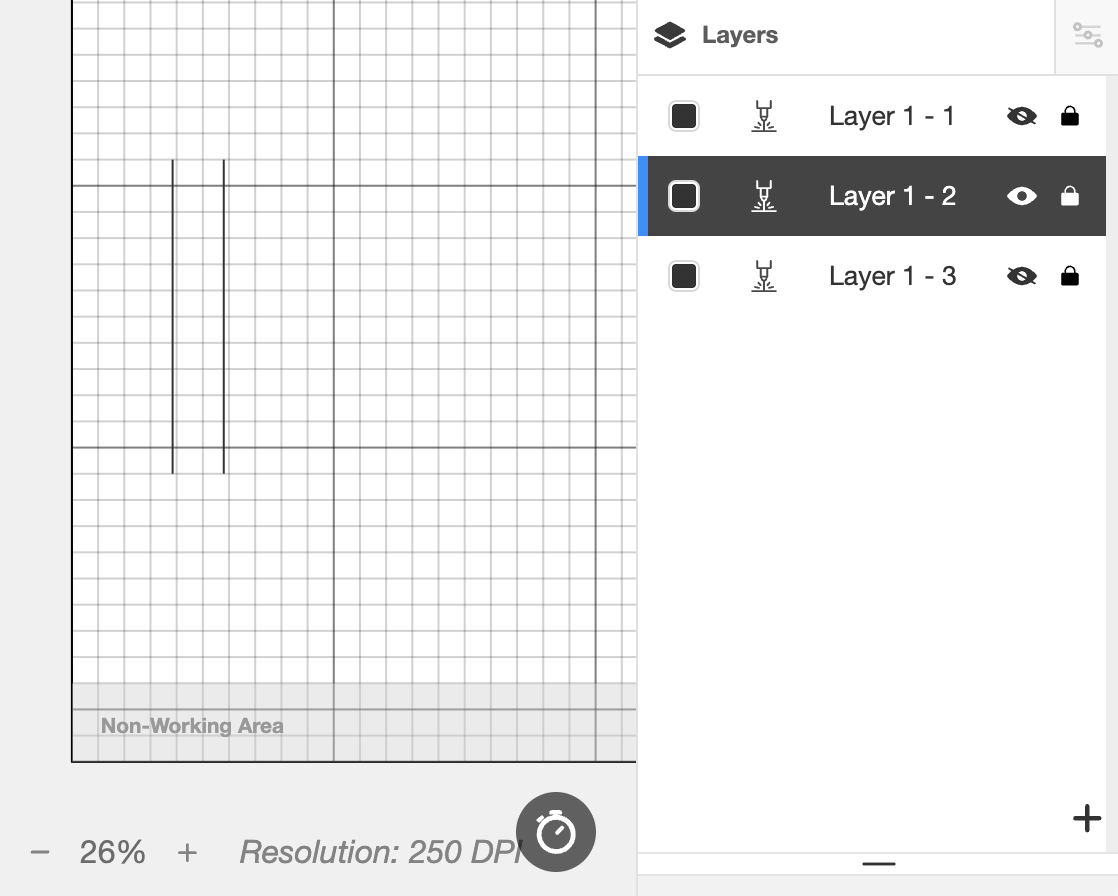

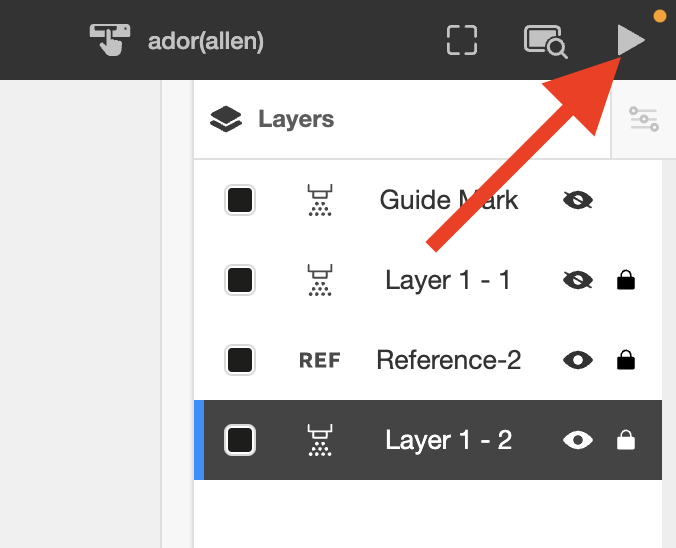

Eftersom det första lagret och guidemärket har skrivits ut måste vi fortsätta att skriva ut det andra lagret. Därför måste du manuellt inaktivera det färdiga lagret och aktivera nästa lager. Guidemärkslagret kommer endast att inaktiveras vid den sista utskriften.
Om du följer vårt exempel, vänligen kontrollera:
- Dölj det första lagret eftersom dess del är färdig.
- Guidemärkslagret kommer endast att inaktiveras vid din sista gravering.
I det här exemplet krävs endast två graveringar, så guidemärkslagret kommer att inaktiveras vid den andra graveringen. - Aktivera det andra lagret för den andra utskriften, vilket är det sista lagret i detta exempel.
- Referenslagret har slutet av det första lagret, så det kan användas för justering mellan lager; det har inga utdata inställda i parametrarna, så aktivering av det eller inte kommer inte att påverka uppgiften.
Steg 28
Starta uppgiften igen.
Efter att du startar uppgiften kan du bli ombedd att byta färgpatron flera gånger tills uppgiften är slutförd. Vänligen följ instruktionerna på maskinens pekskärm.
Steg 29

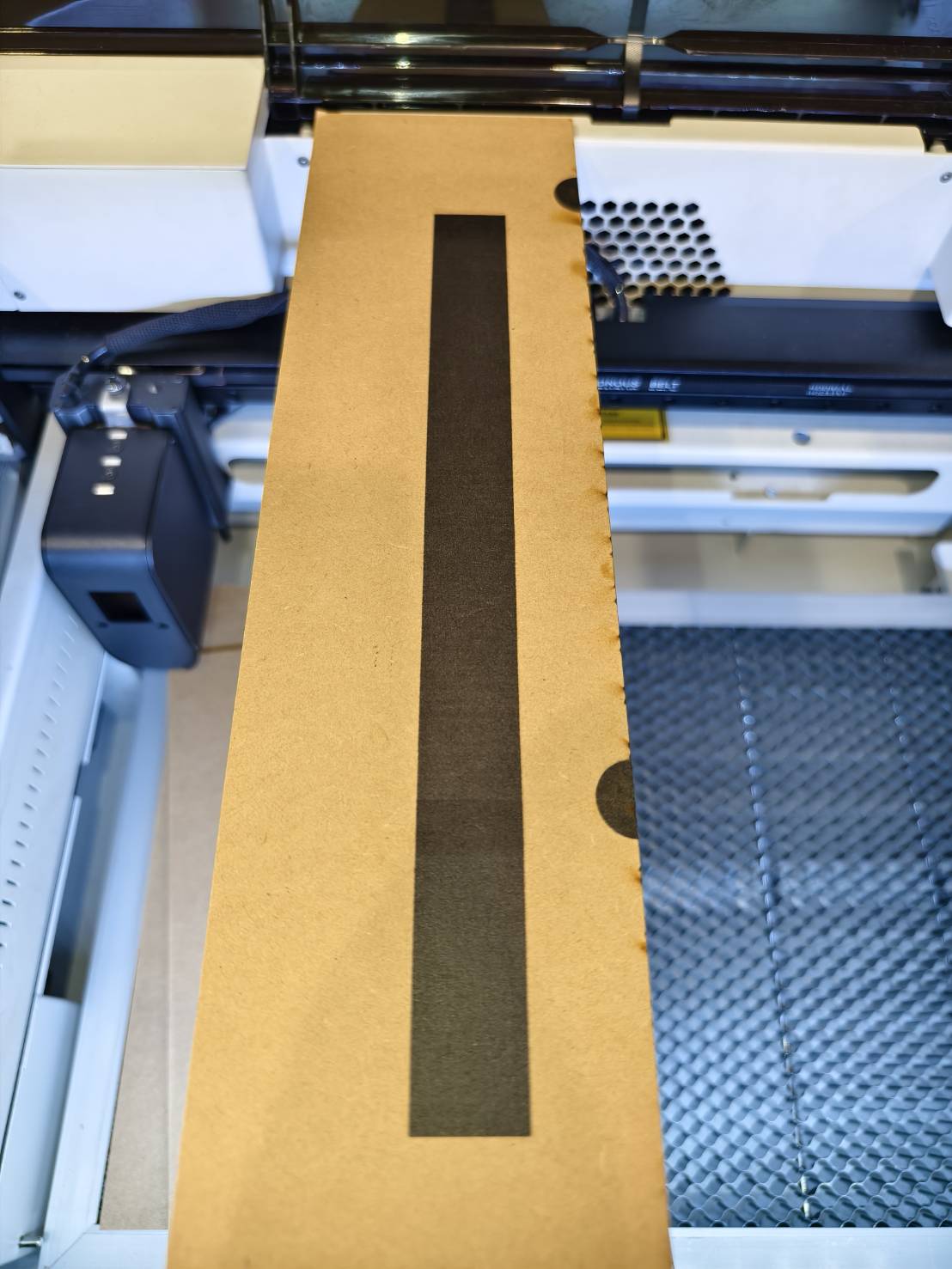

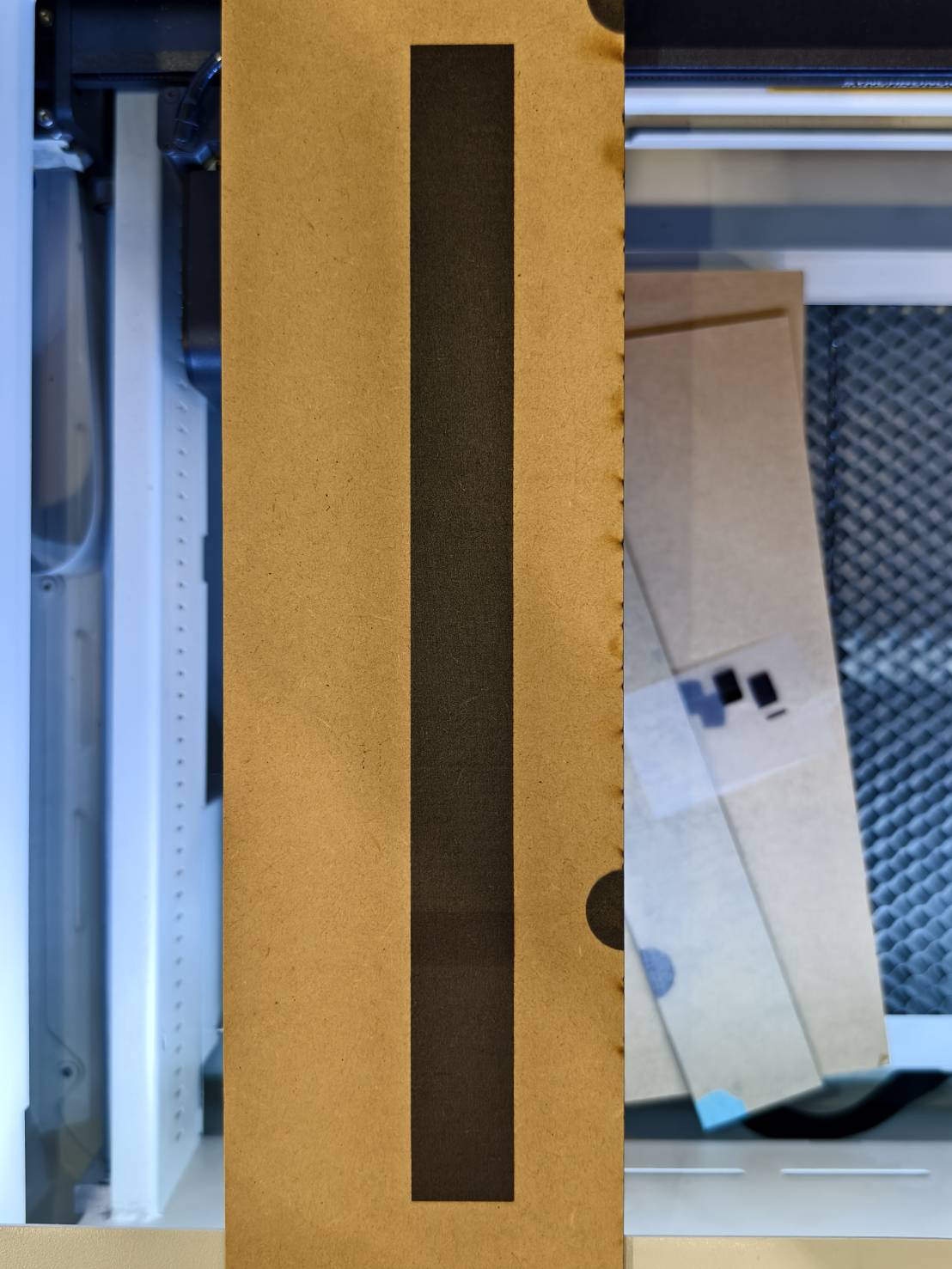

Kontrollera resultatet.
