Ador Rotary - Starta gravering

Beskrivning

Denna artikel guidar dig genom hur du startar en graveringsuppgift efter att hårdvaran har installerats.

Om du letar efter hur man graverar med en rotationsenhet, vänligen se länken nedan.
Ador Rotary - Starta gravering

Steg 1

Se till att du har följande programvaru- och firmwareversioner för att kunna använda Adors rotationsfunktion.

Beam Studio version 2.3.8 eller senare (Guide)	Firmware-version 5.3.3 eller senare (Guide)

Steg 2

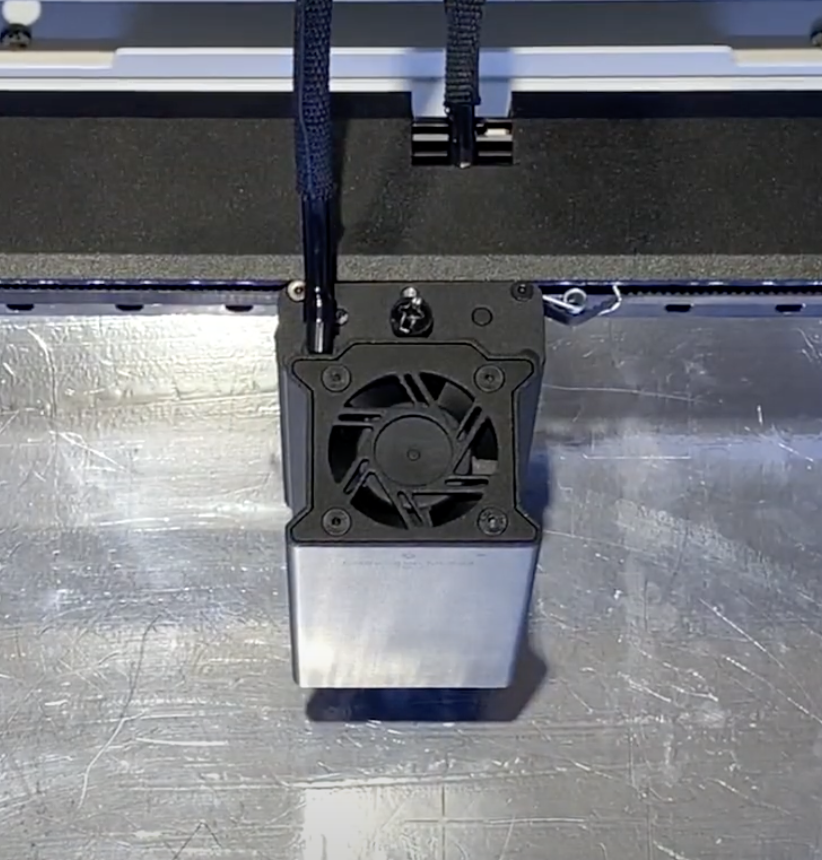

Slå på maskinen och montera modulen.
Se länkarna i tabellen nedan för installationsguider för moduler.

10W/20W Diodlasermodul	2W Infraröd lasermodul

Steg 3

Placera ditt graveringsobjekt på rullarna.
Det tillgängliga storleksintervallet för objektet är 3 mm - 140 mm.
För objekt mellan 3 mm och 5 mm är autofokusfunktionen inte tillgänglig, så manuell fokusering krävs.

Här är en demonstration av hur man justerar rullarna på rotationsenheten.
(Tryck och håll in knappen till höger, så kan rullarna flyttas fritt)

Beroende på objektens form, se guiderna nedan för hur du placerar ditt objekt korrekt: Cylindriska föremål, Koniska föremål, Bägare

Cylindriska föremål

Koniska föremål

Innan du placerar föremålet måste du använda stödet. Se till att hjulen på stödet passar ditt föremål.

Obs: Vattenpassapp i smartphones kan också vara ett alternativt verktyg att använda.

Bägare

Innan du placerar föremålet måste du använda stödet. Se till att hjulen på stödet passar ditt föremål.

Steg 4

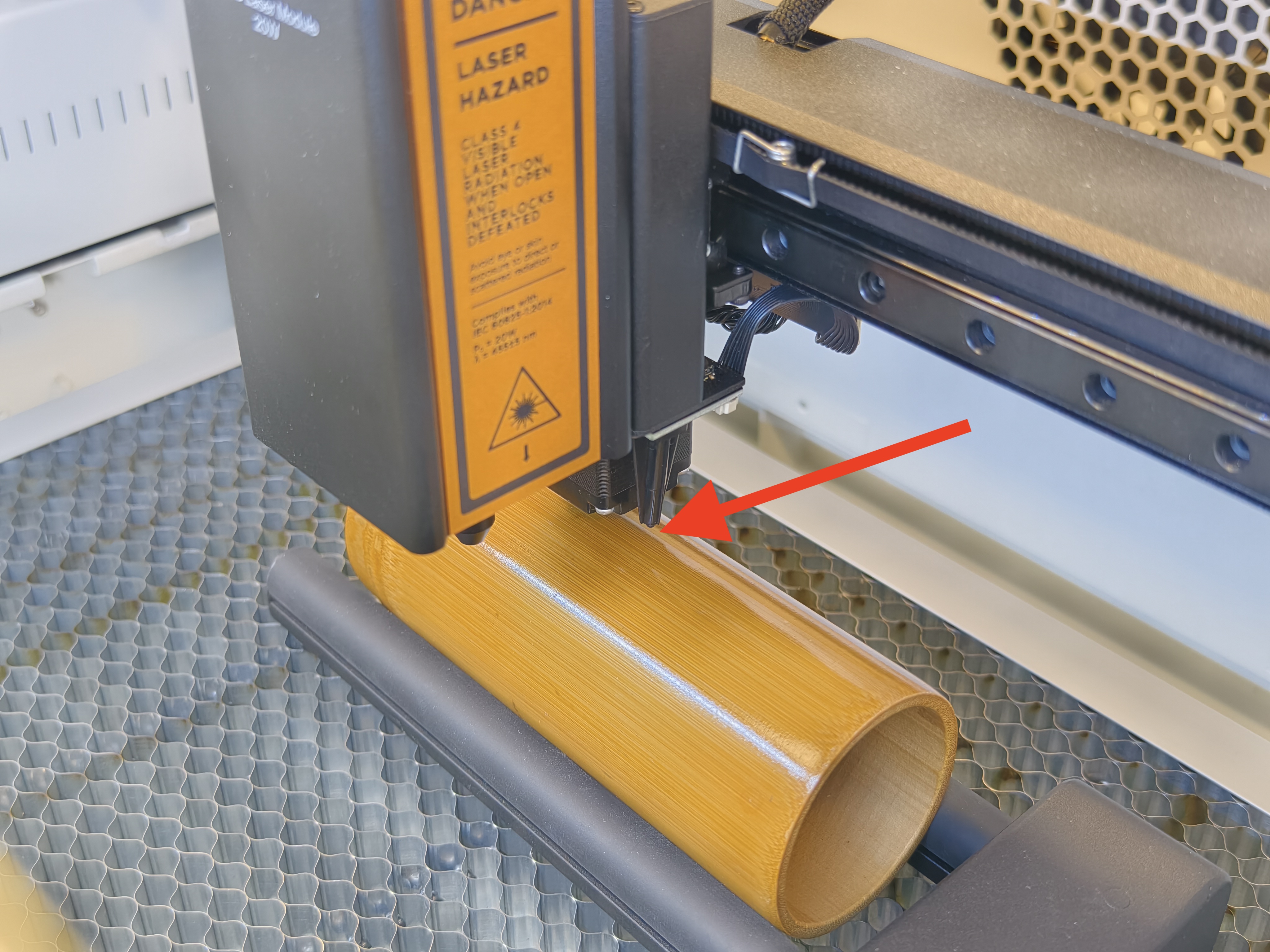

Utför autofokus.

10W/20W Lasermodul & 2W Lasermodul

Höj modulen till toppen eller ovanför ditt föremål. Flytta sonden till den högsta ytan på ditt föremål och sänk modulen för att säkerställa att sonden kan nå ytan. Dubbelklicka på knappen eller använd panelen för att autofokusera.

Steg 5

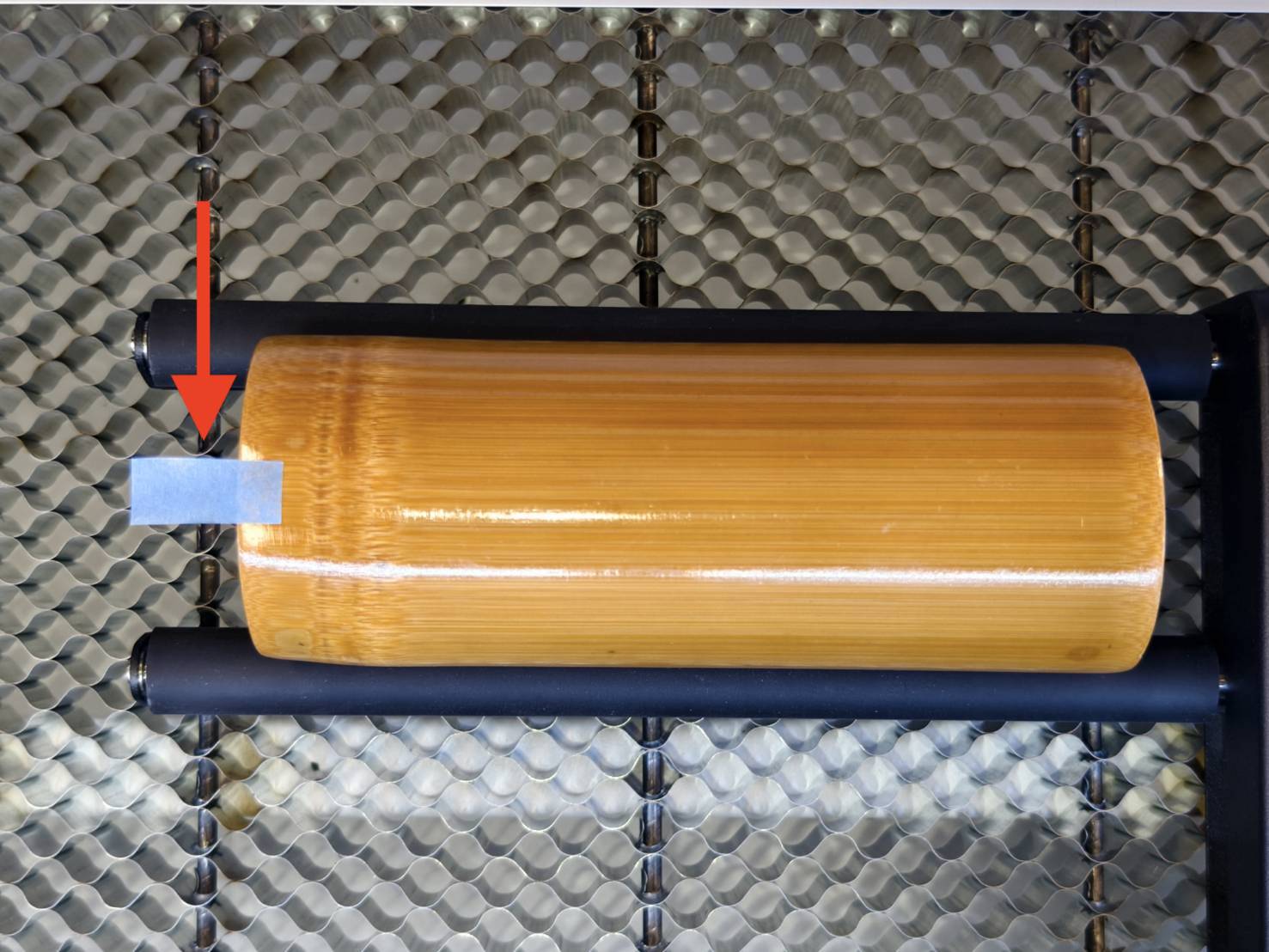

Placera en bit tejp i mitten av ditt föremål.
Detta kommer att vara till hjälp för att hitta mitten av föremålet när du använder kameraförhandsvisning och programvaran.

Steg 6

Starta Beam Studio och ladda din fil eller bild. Ställ in arbetsytan till Ador och aktivera rotationsfunktionen.

Steg 7

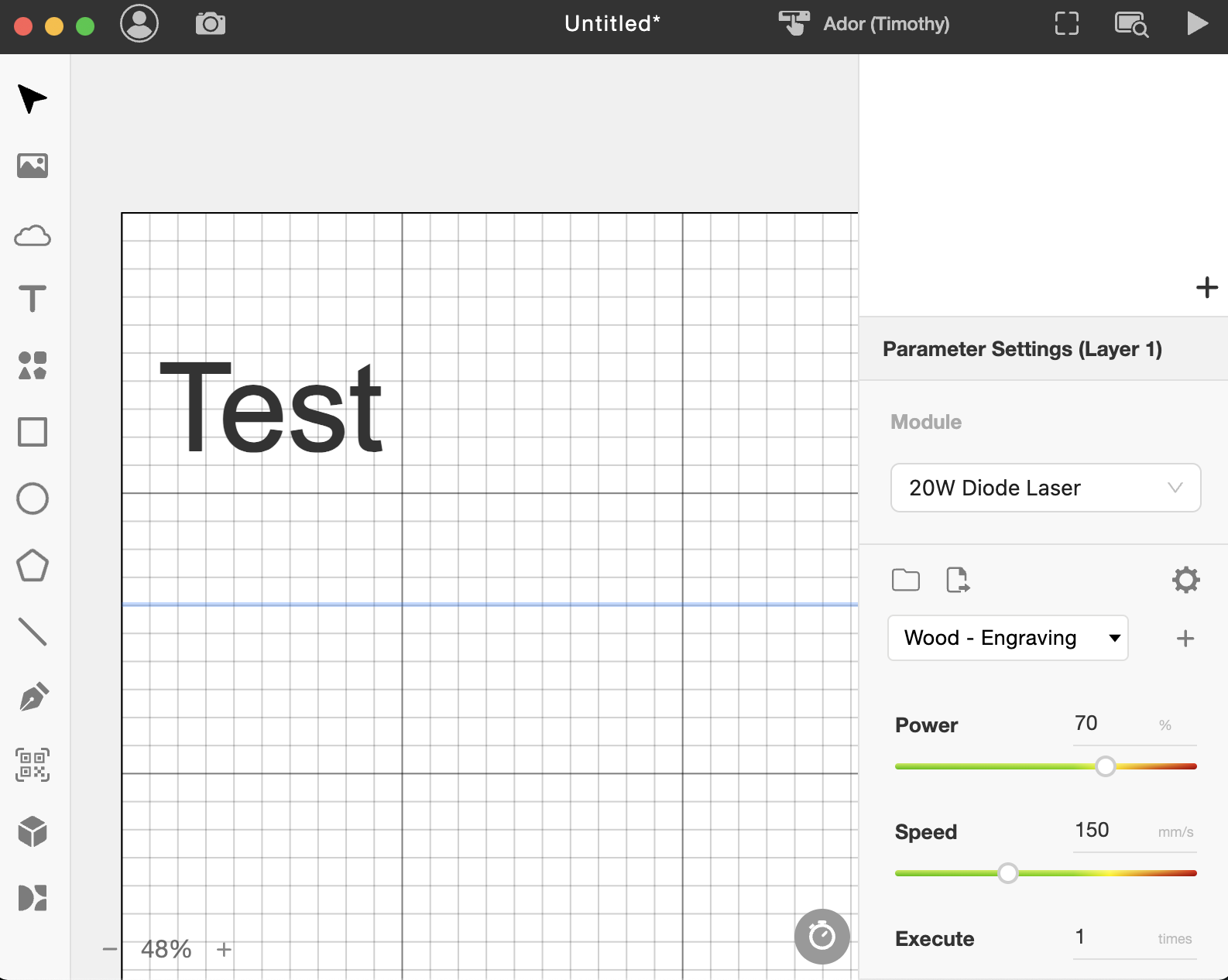

Ställ in parametrarna för uppgiften enligt ditt material och din modul.

Steg 8

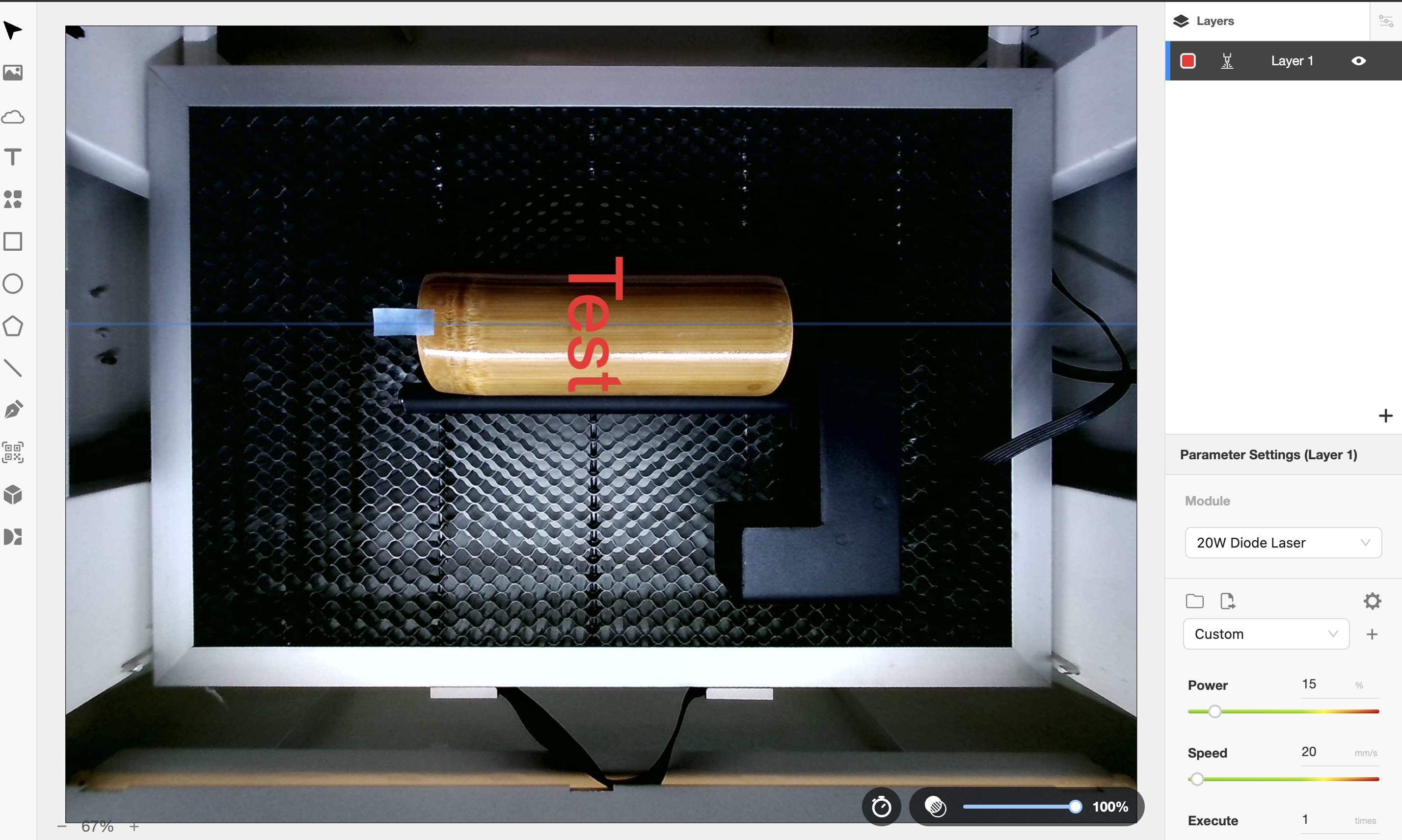

Stäng luckan och utför en kameraförhandsvisning för att ta ett foto. Placera din bild på objektet och rotera den vid behov. Dra den blå linjen i mitten av ditt objekt för att ställa in centrumpunkten.

Steg 9

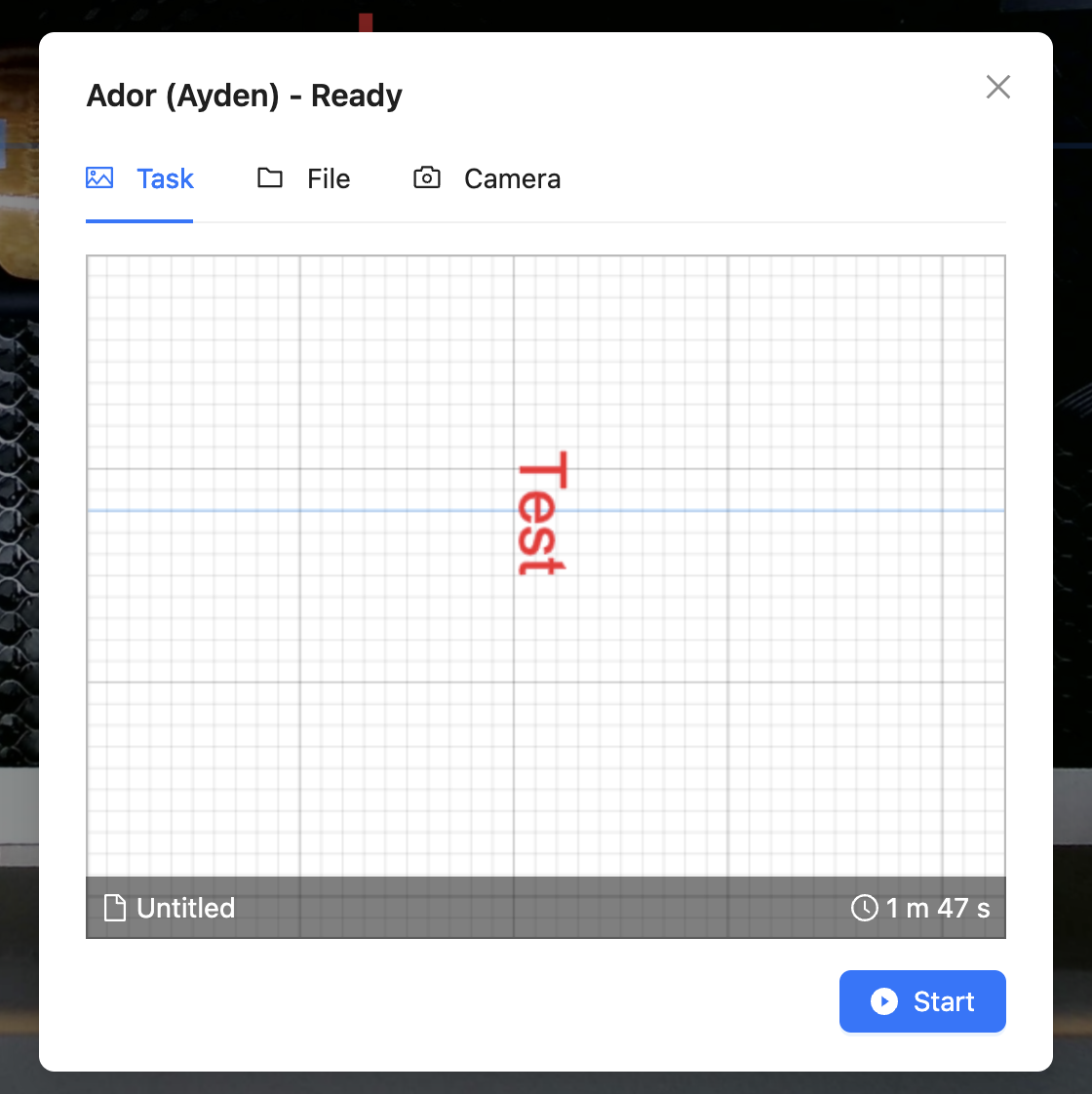

Starta graveringen.

Steg 10

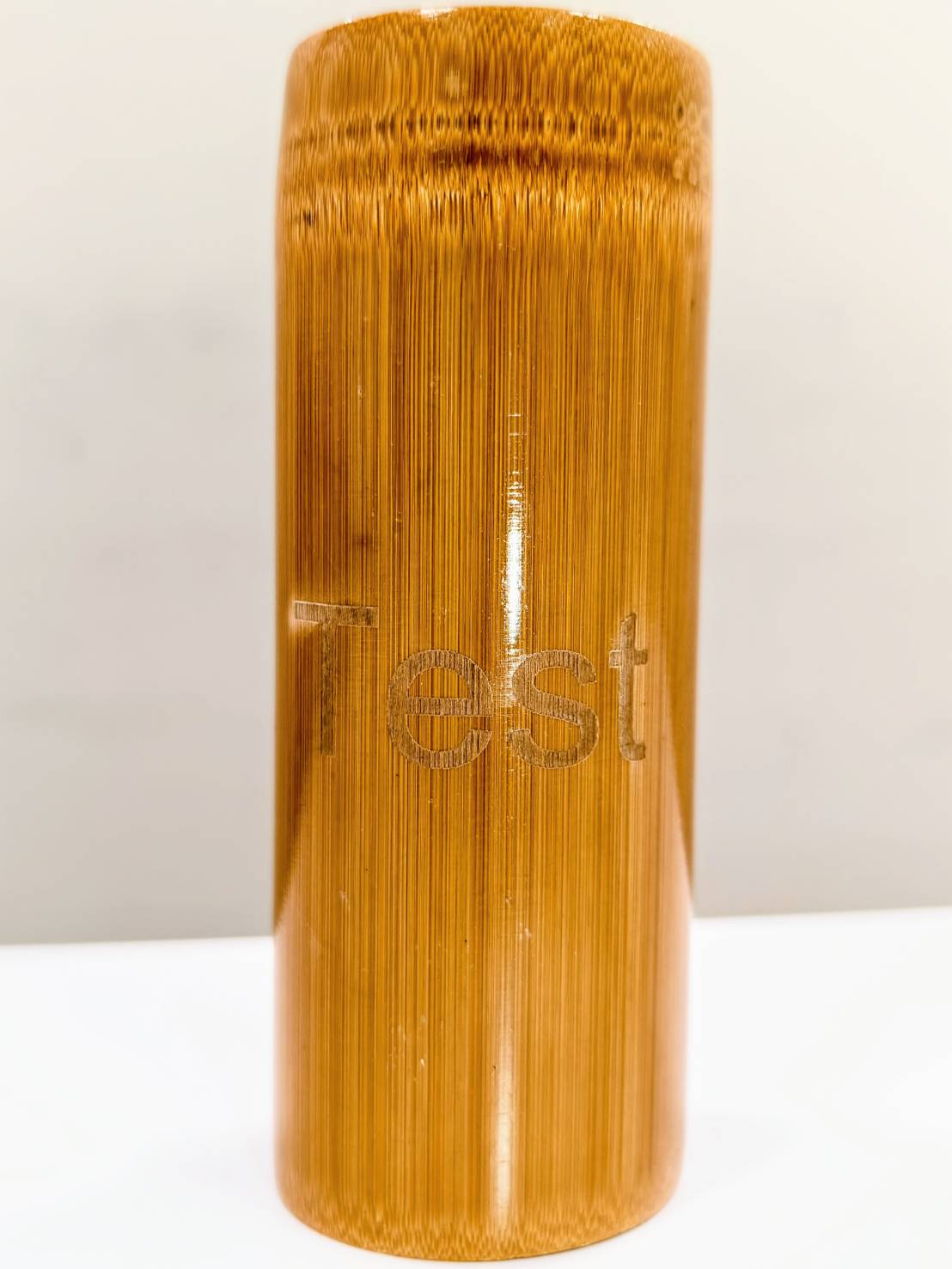

Kontrollera resultatet.

#End
