Ador Rotary - Uppackning och installation

Beskrivning

Denna artikel ger en omfattande steg-för-steg-guide för installation av Ador Extension Base och Rotary 2.0. Följ instruktionerna nedan för installationsprocessen.

Uppackning

Steg 1

Ta bort laser- eller utskriftsmodulen om du har installerat någon.

Steg 2

Ta bort metallbasen på Ador.
Skruva loss dessa två skruvar för att ta bort metallbasen.

Ta bort metallbasen genom att lyfta maskinen lite och ta ut basen direkt.

Steg 3

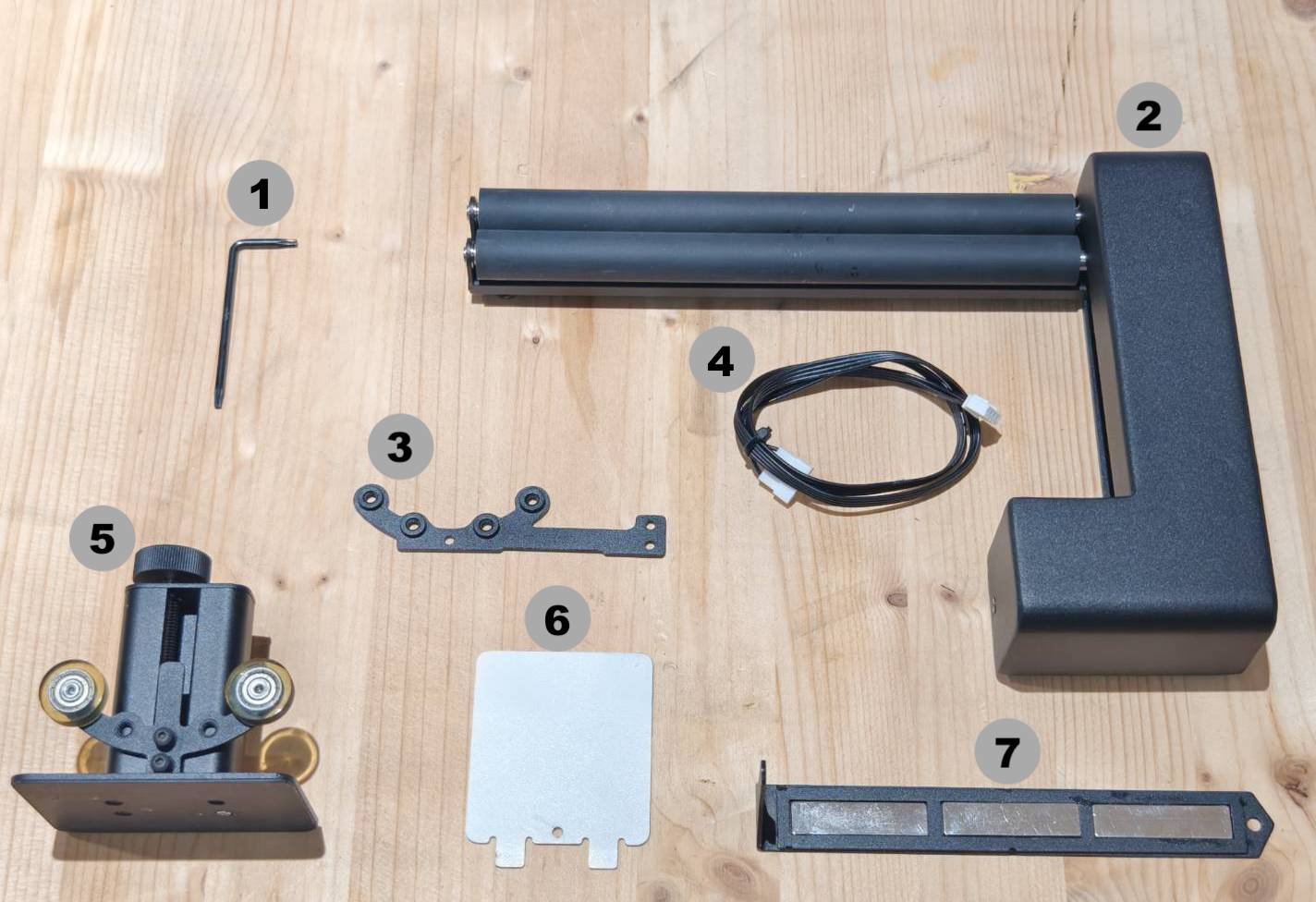

Packa upp förlängningsbasen och ta bort bikakan.

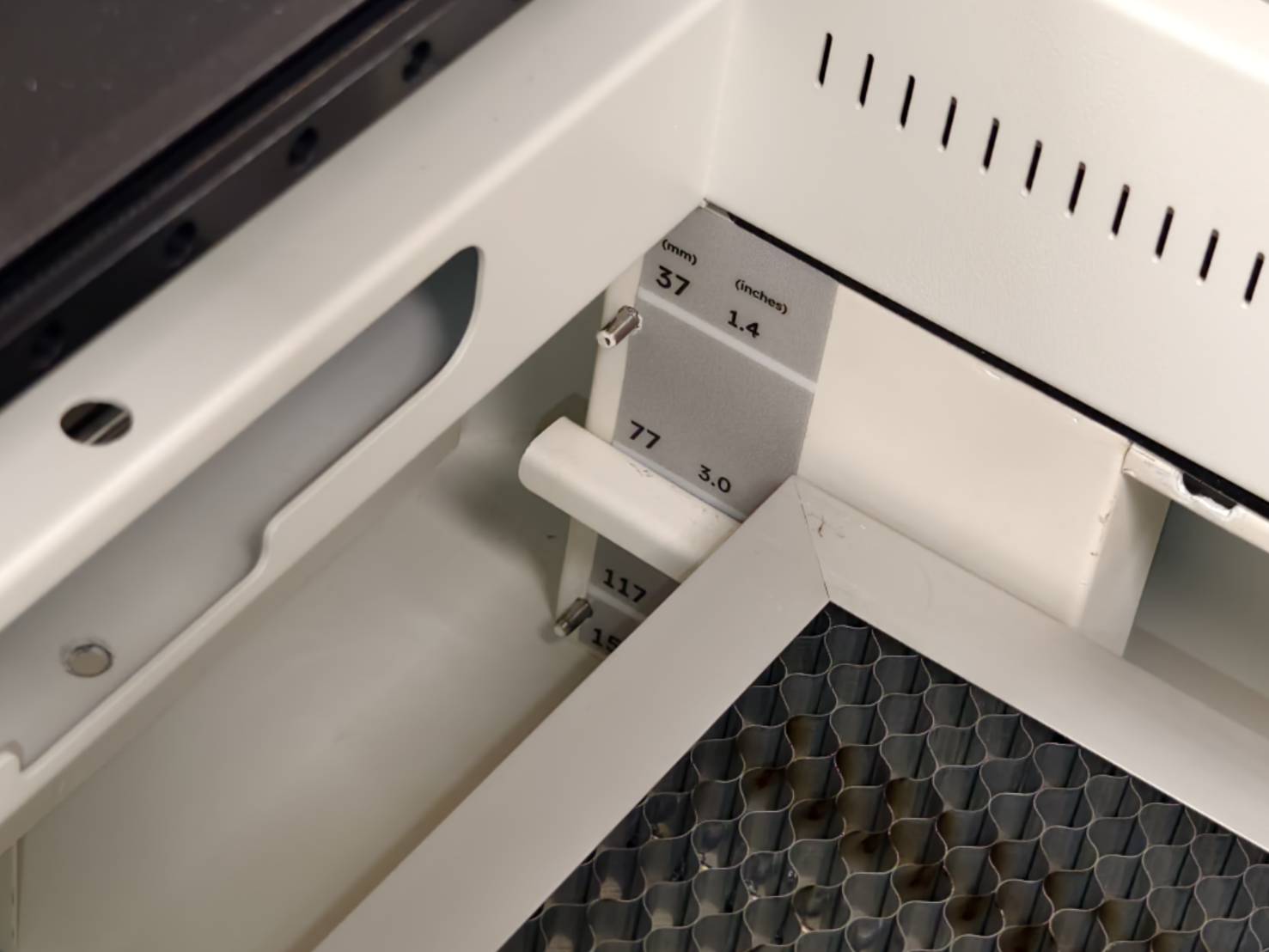

Hitta indikatorn för objekthöjd som är inringad i rött. Placera hela förlängningsbasen på en plan yta så att när du står vänd mot basen är indikatorn för objekthöjd på höger sida.

Steg 4

Lyft maskinen och försök att sätta Adors gummifötter i de fyra öppningarna för att montera ihop maskinen och förlängningsbasen. Se till att maskinens vänstra sida är på samma sida som basens kontrollpanel.

Genomförandeversion (Ej tillgänglig i EU)	Icke-genomförandeversion

Steg 5

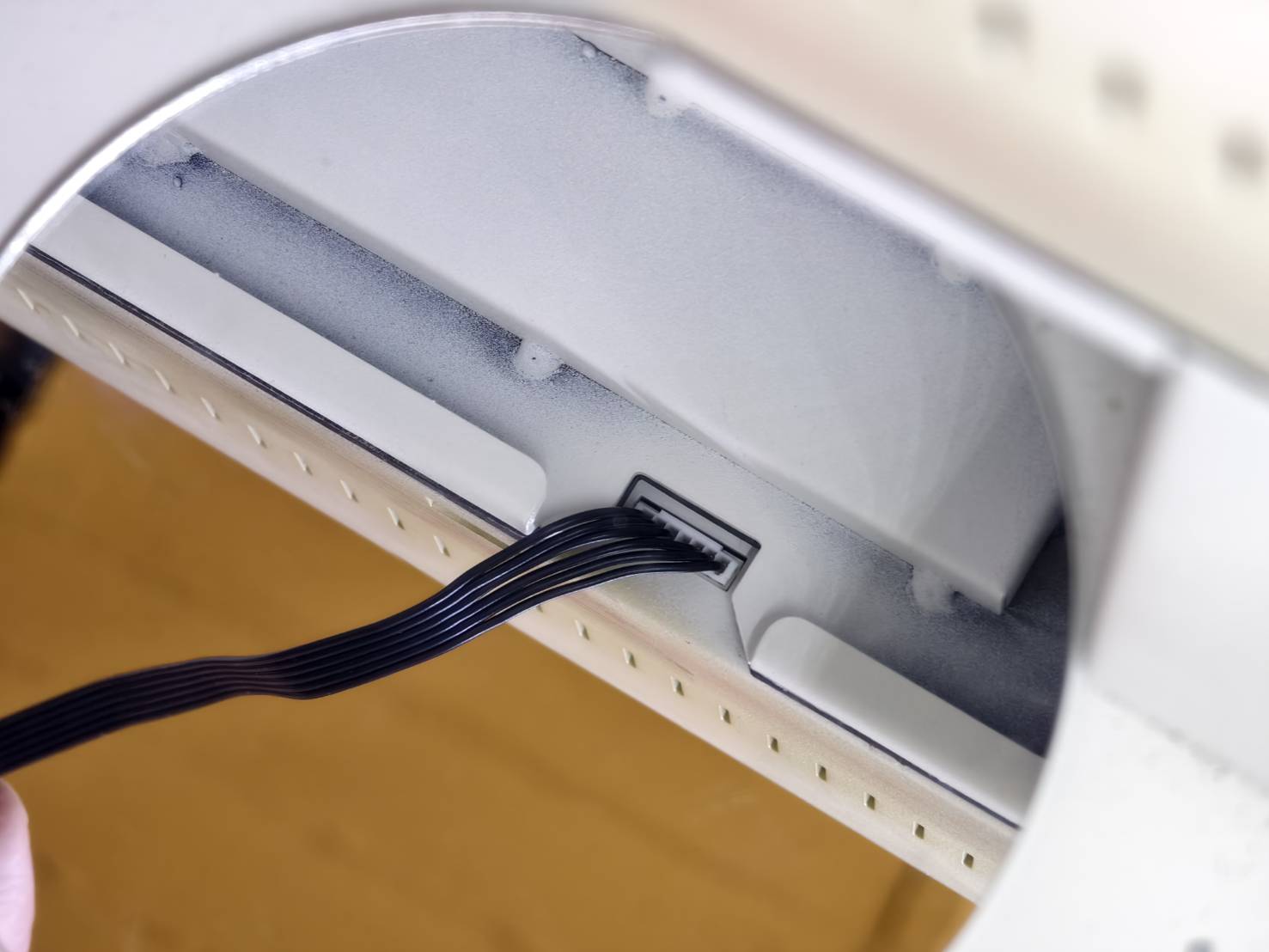

Hitta kabeln från lådan och sätt in den 7-poliga sidan av kabeln på höger sida i maskinen. Kabeluttaget på maskinen sitter mellan toppen av basen och botten av maskinen.

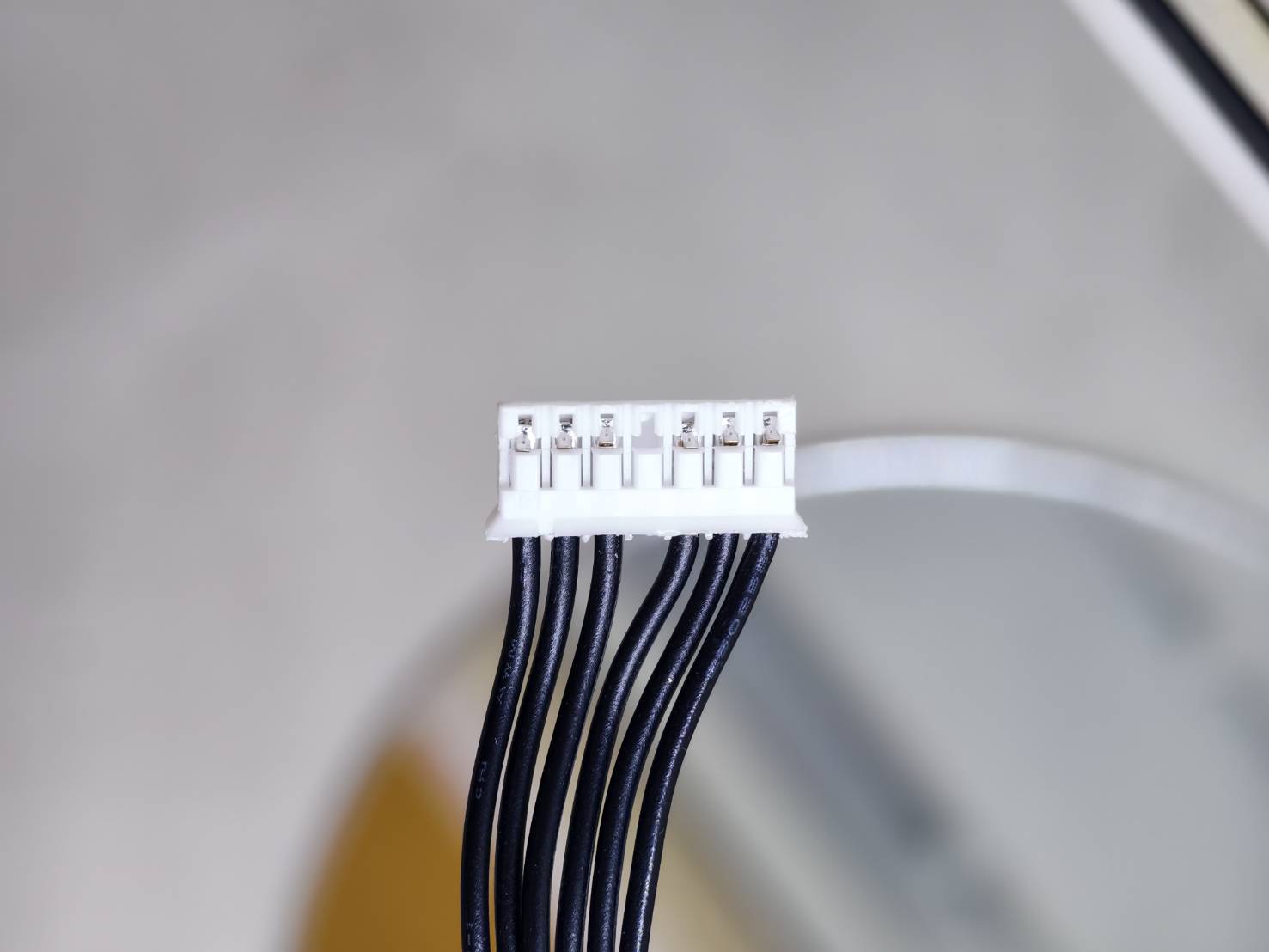

• Hitta den 7-poliga sidan av kabeln från lådan. (Stiftet i mitten kommer att vara tomt.)

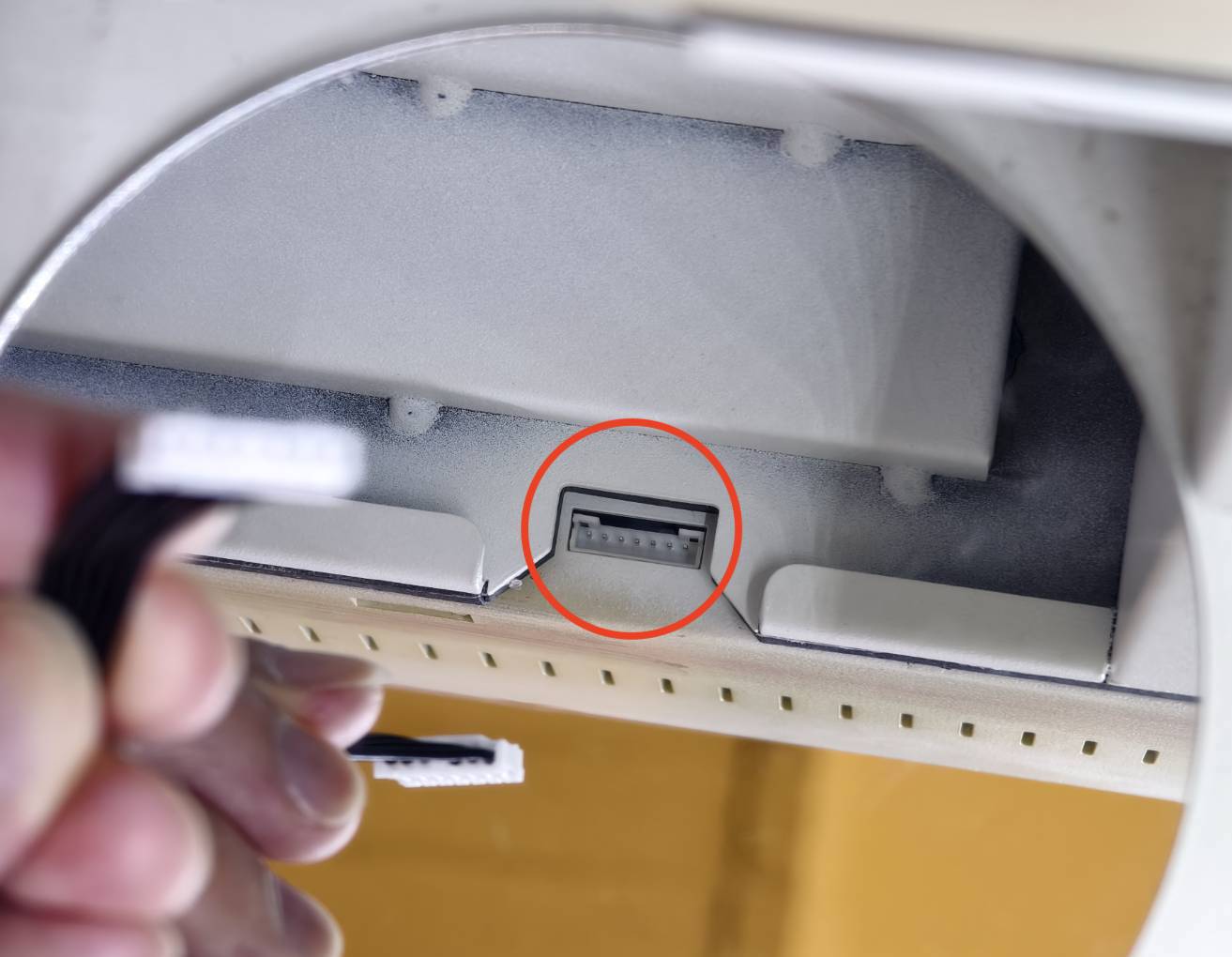

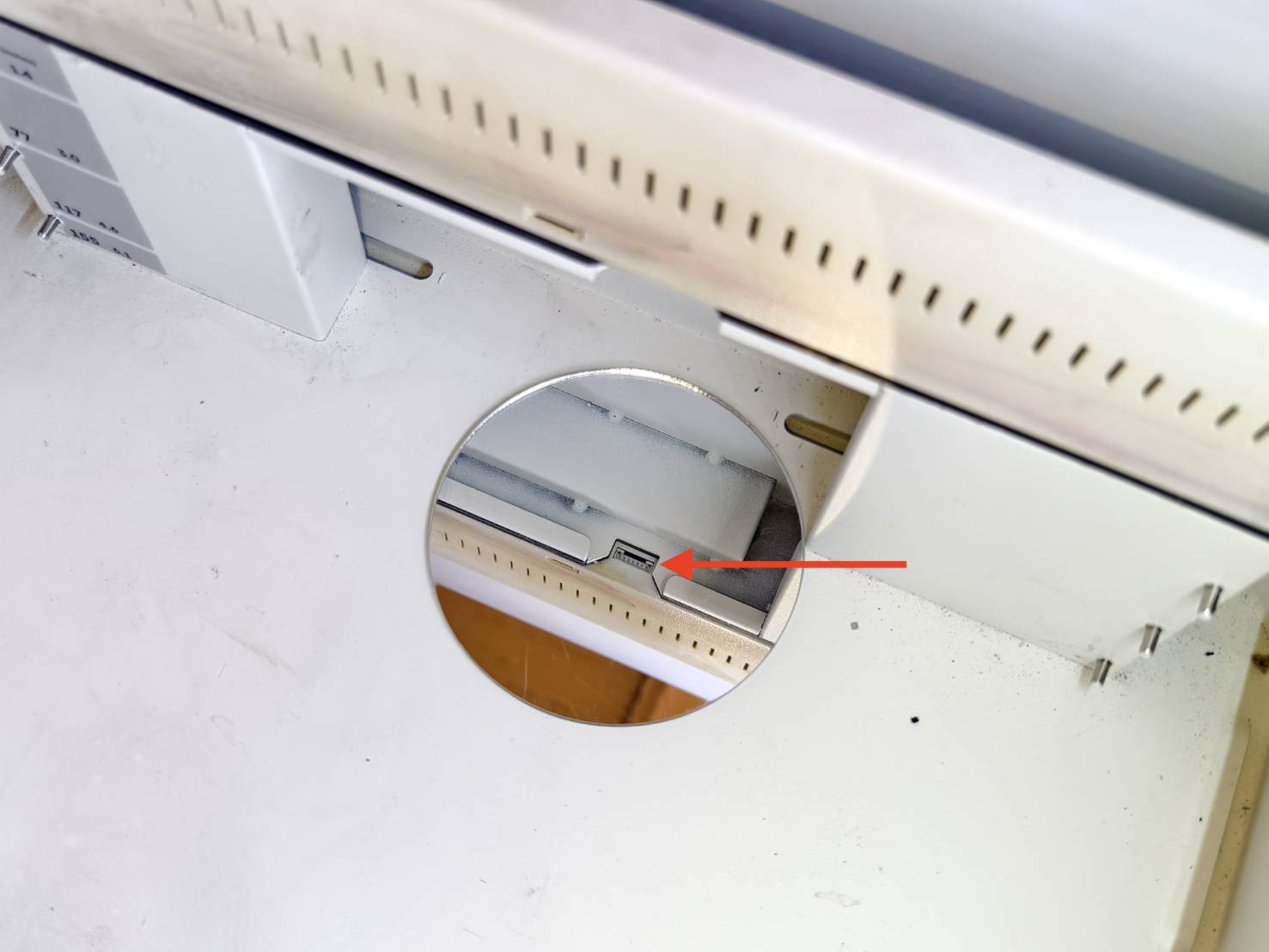

• Hitta kabeluttaget på maskinens högra sida. Att använda en spegel rekommenderas starkt.

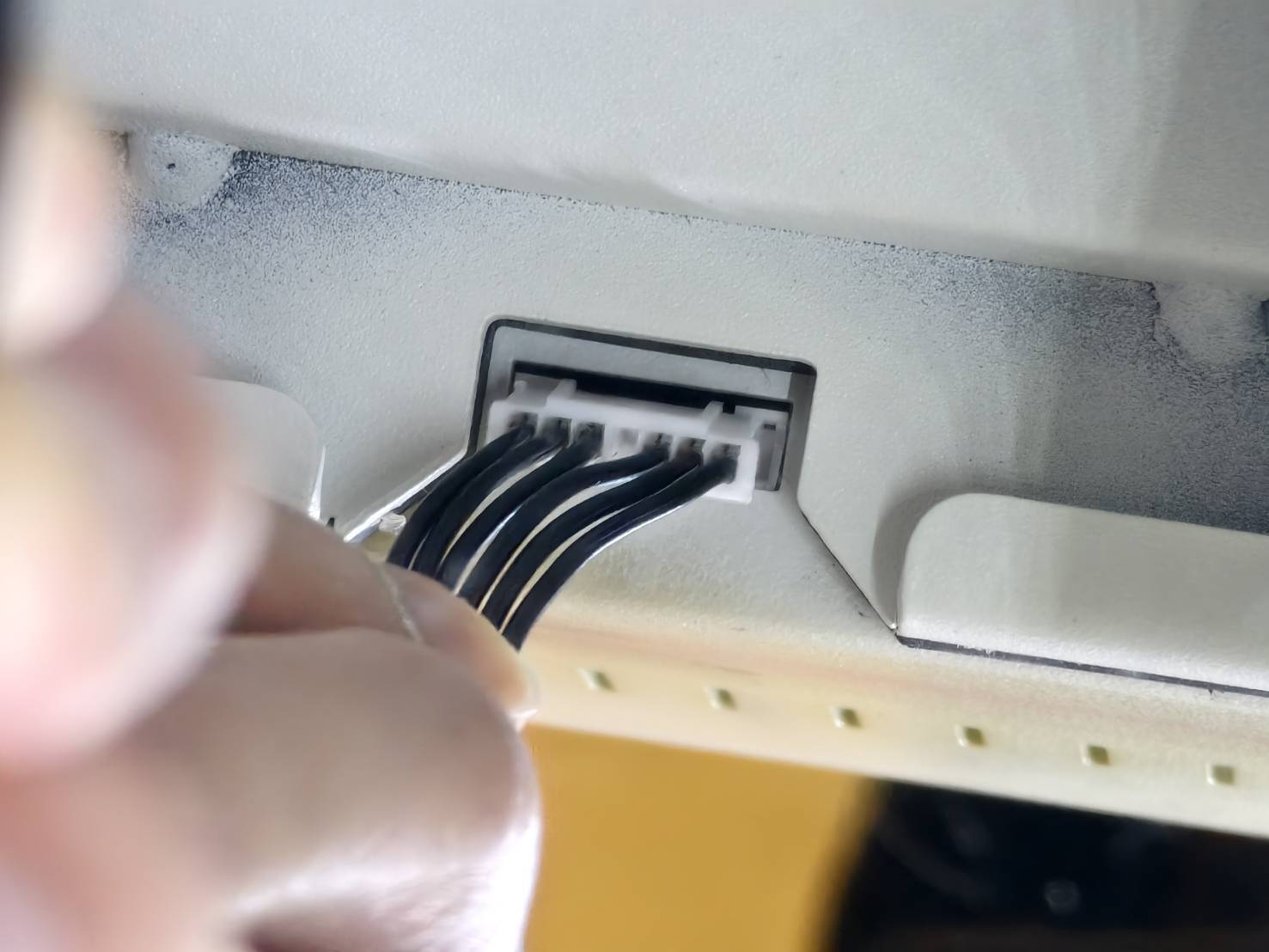

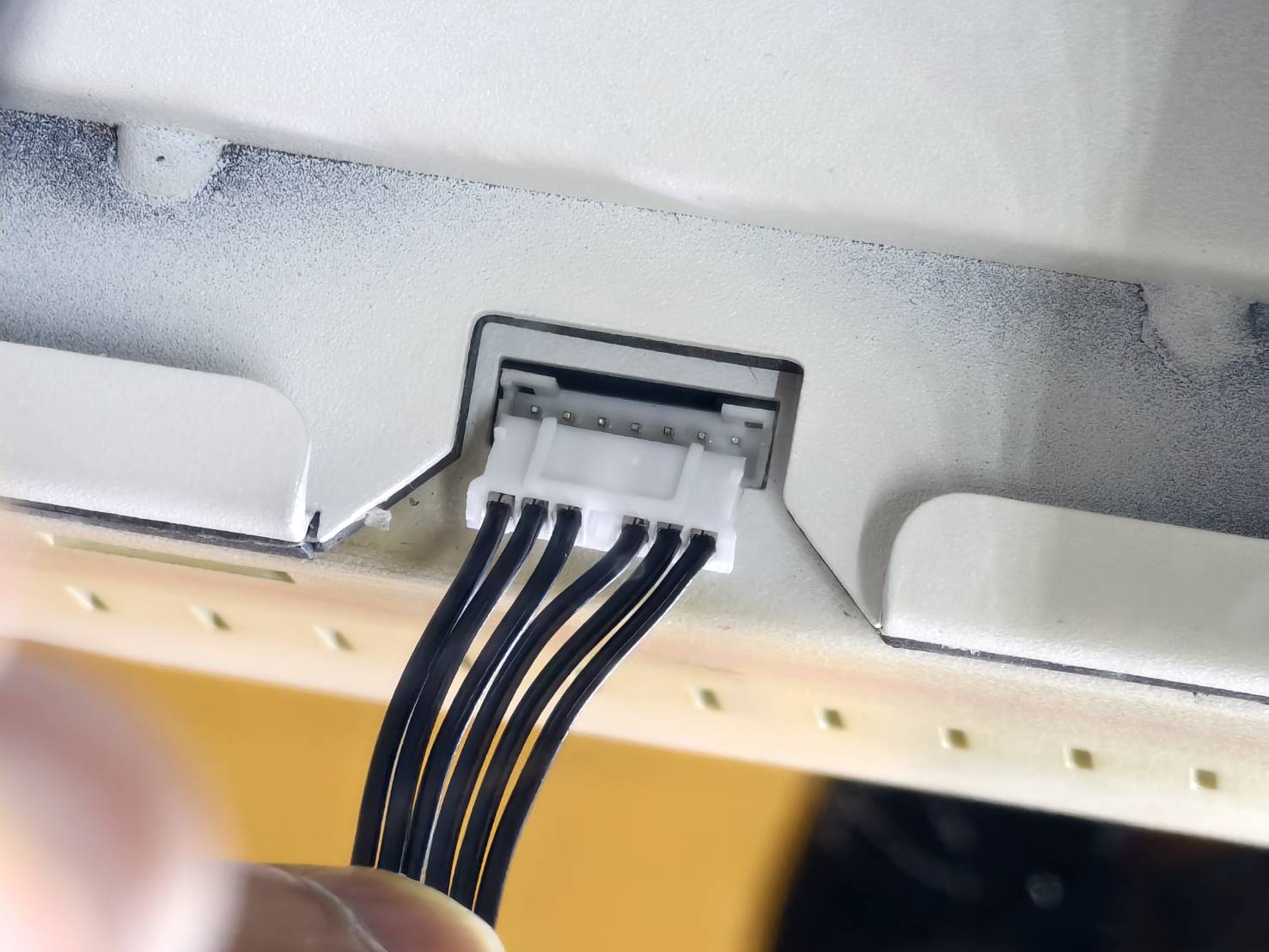

• Sätt in kabeln och se till att kabelns riktning är korrekt.

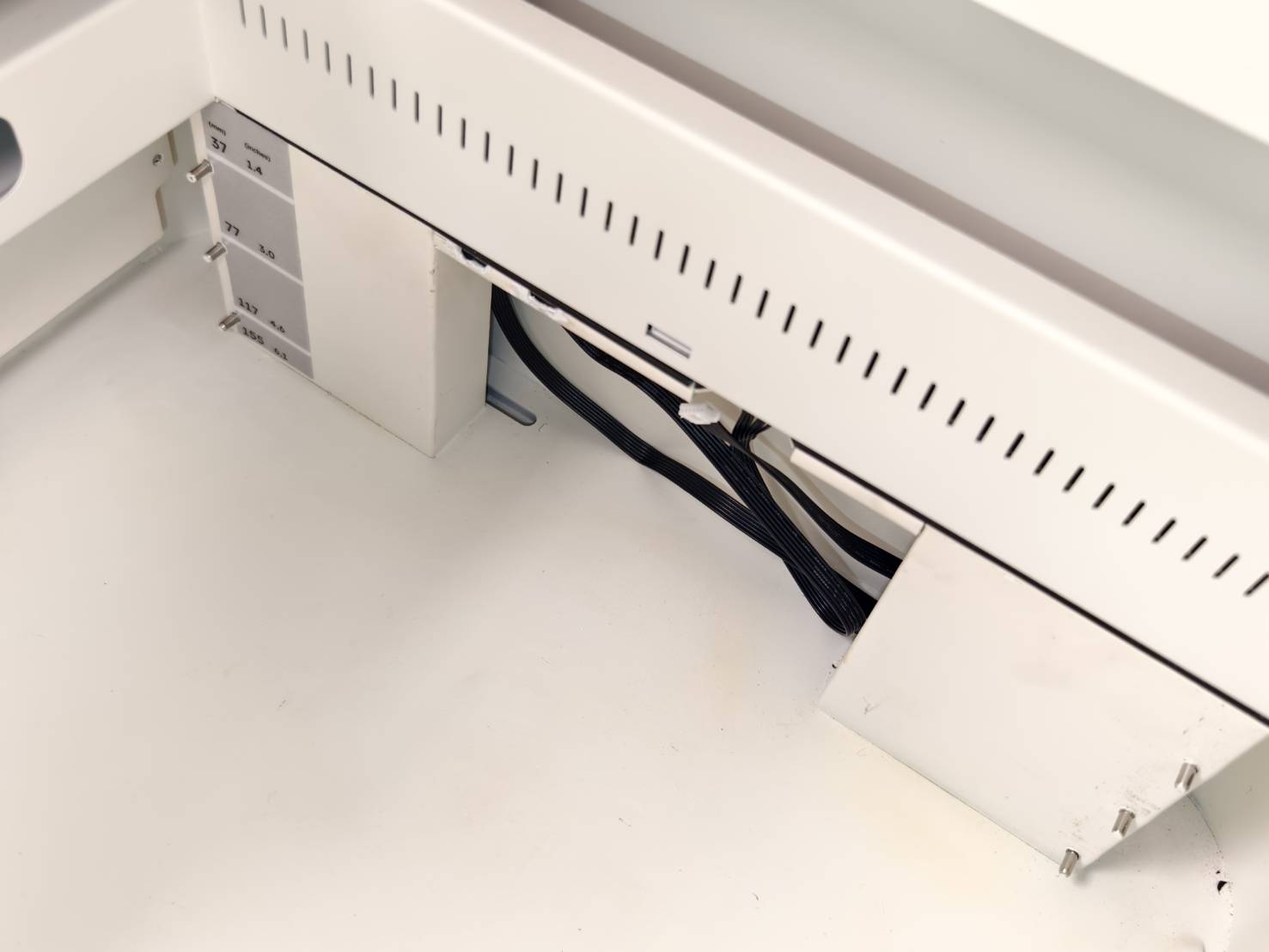

• Lägg resten av kabeln tillfälligt i utrymmet.


Steg 5

Installera honungskakan i mellanlagret.
Mellanlagret täcker vanligtvis ett brett spektrum av objektstorlekar. Lagret kan dock ändras fritt beroende på den faktiska storleken på ditt objekt.

• Det tillgängliga storleksintervallet för objektet är 3 mm - 140 mm.
• För objekt mellan 3 mm och 5 mm är autofokusfunktionen inte tillgänglig. Manuell fokusering krävs.

Vänligen se länken nedan för att lära dig hur man installerar honungskakan korrekt.
Ador - Installation av honungskaka

Steg 6

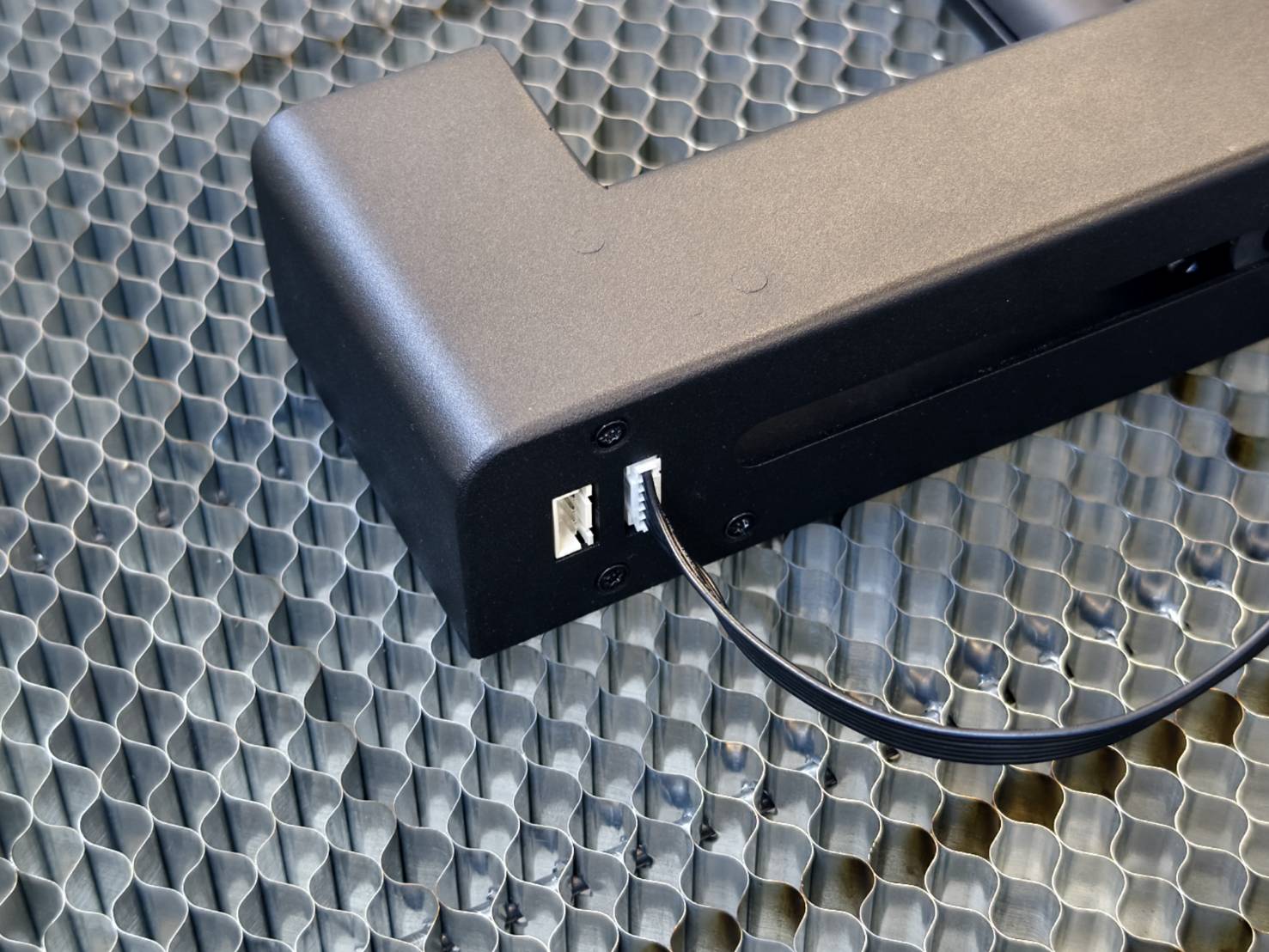

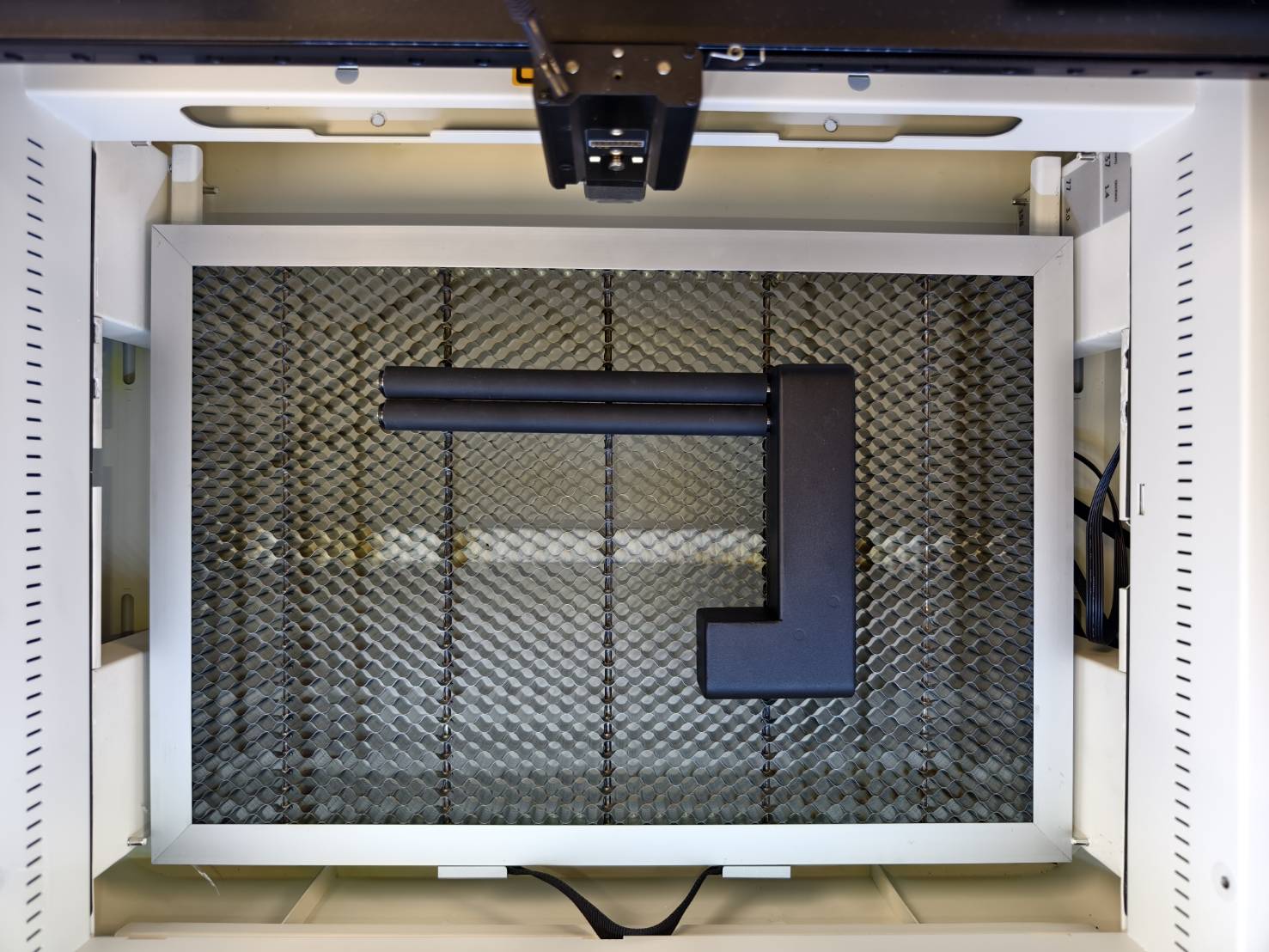

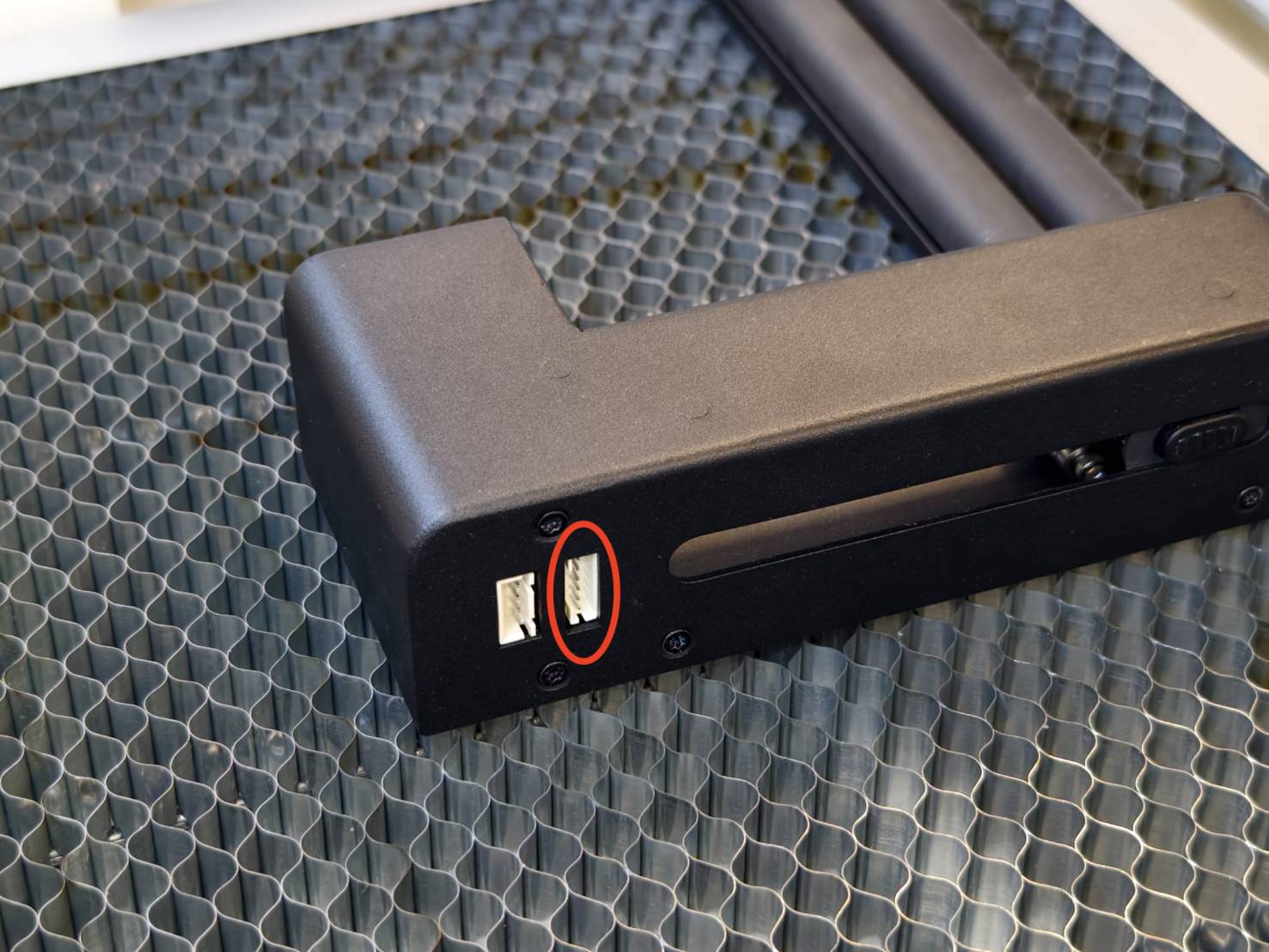

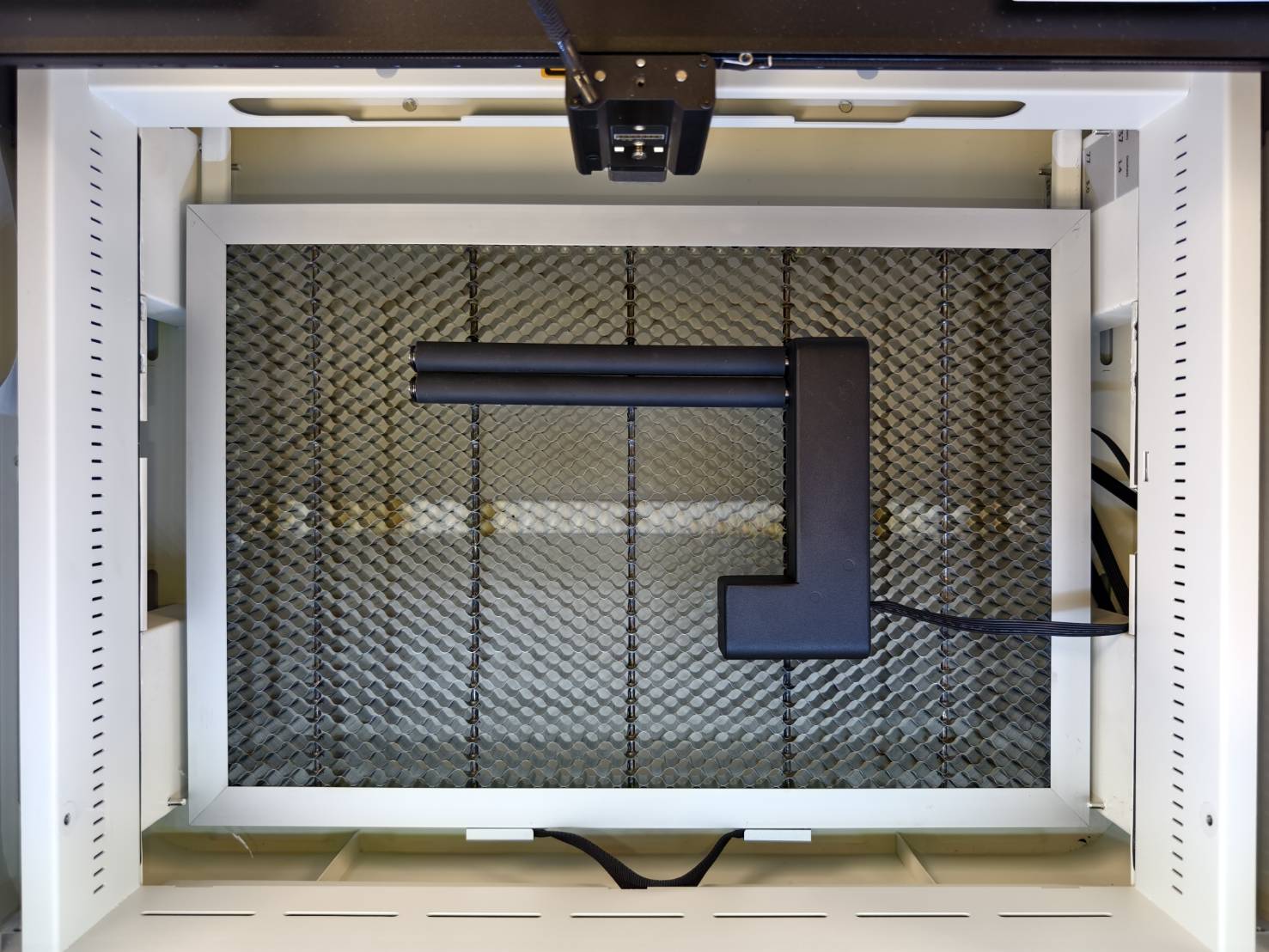

Placera rotationsenheten i maskinen och anslut kabeln till rotationsenheten.

Steg 6.1

(Hoppa till Steg 7 om du inte använder utskriftsmodulen.)

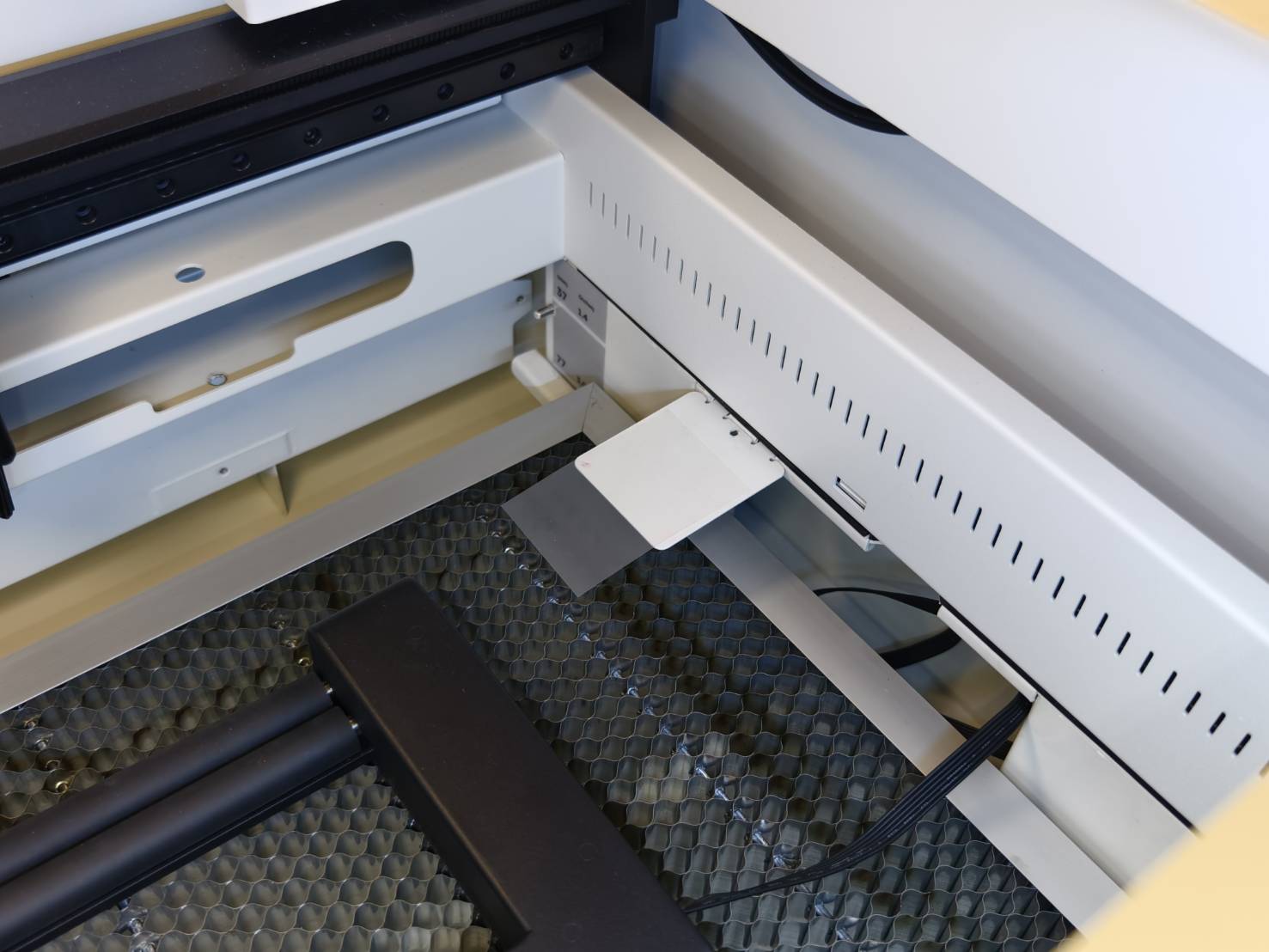

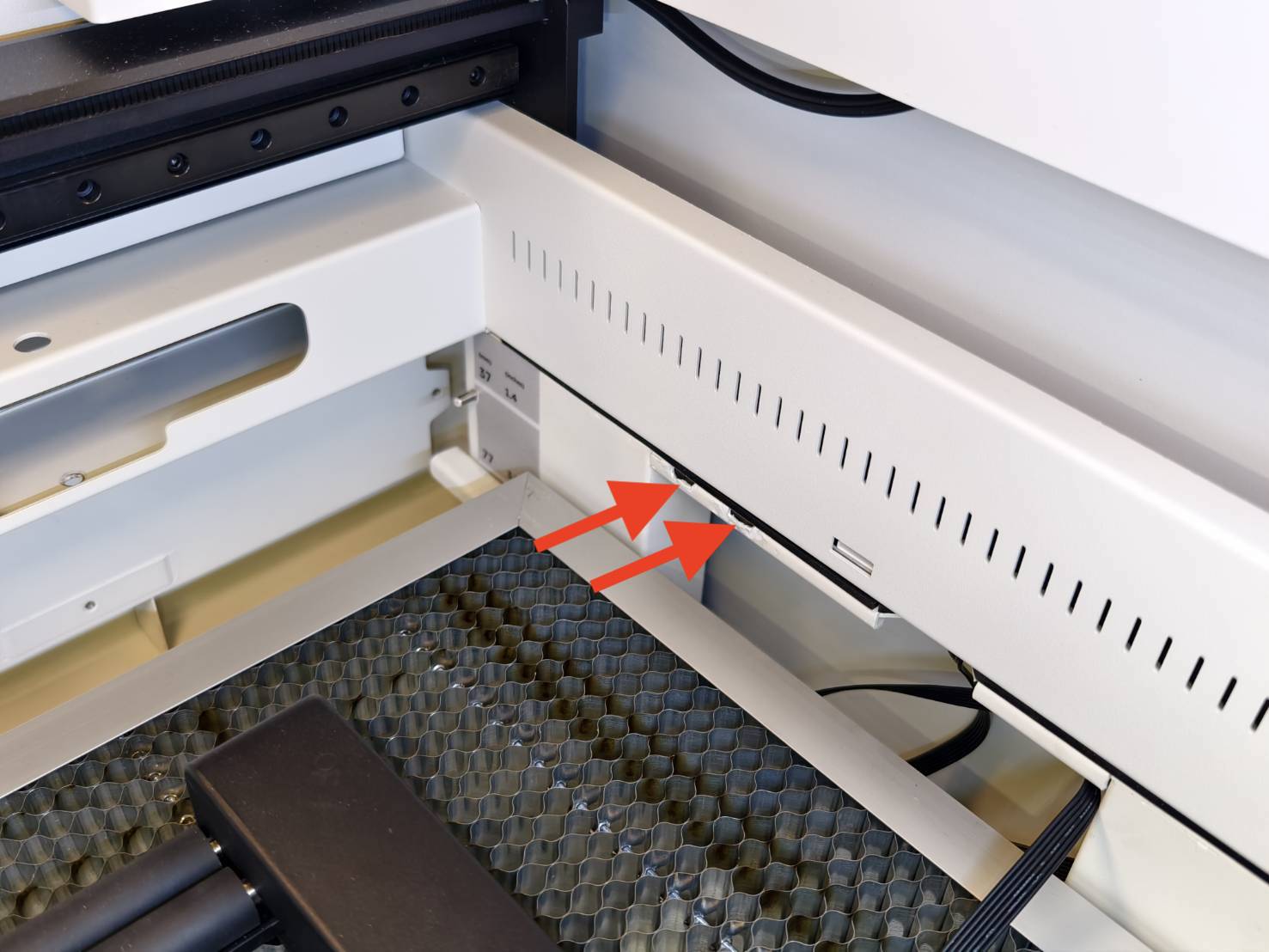

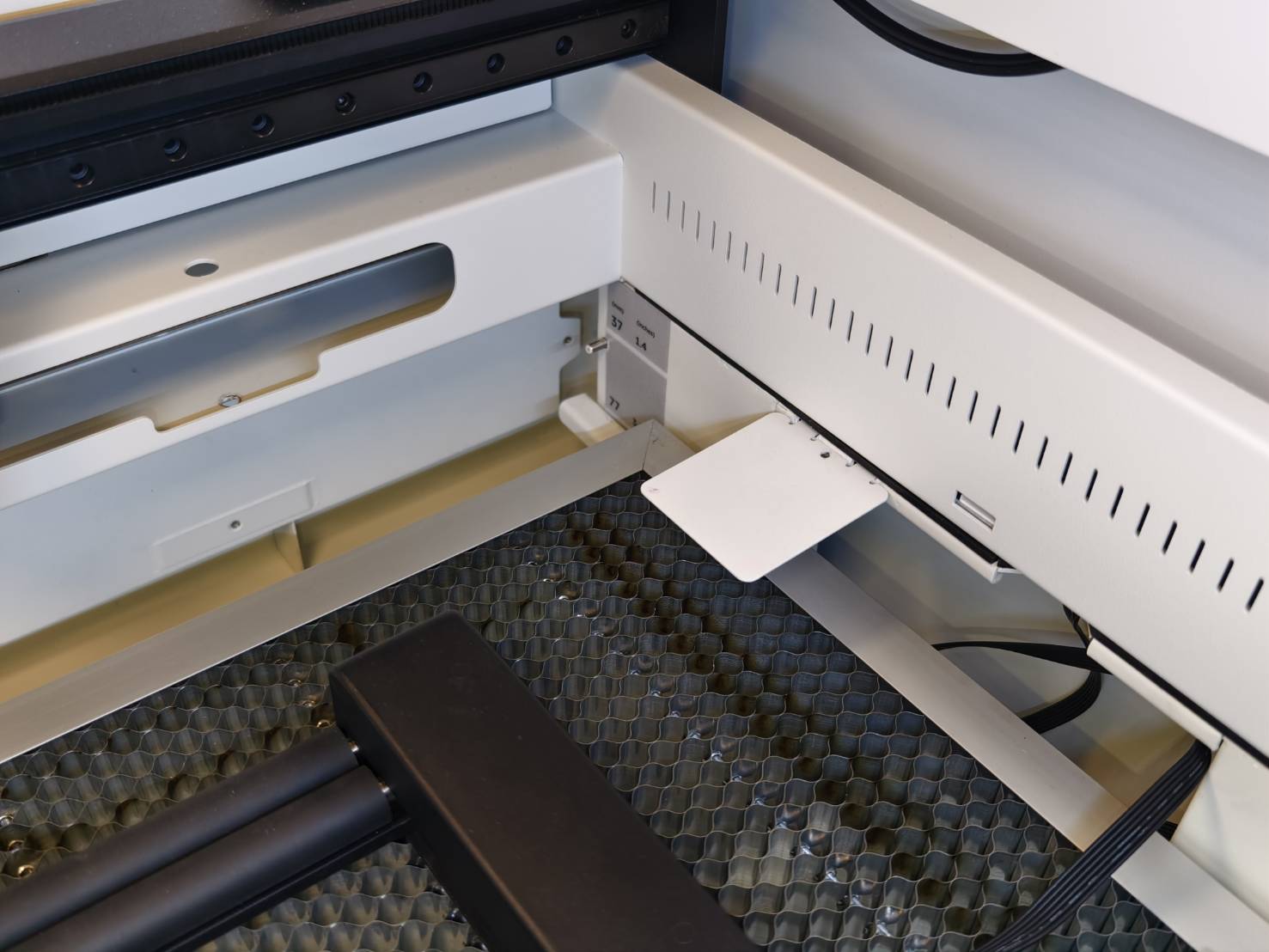

Ta ut försprayningsplattformen från lådan och sätt in den på sidan. Denna platta är endast utformad för Adors utskriftsmodul. Som namnet antyder kommer det att vara försprayningsområdet när du använder utskriftsmodulen med rotationsenheten. Placera primerklistermärket på plattan för att fånga försprayningen.

Steg 6.2

Om din honungskaka är i det översta lagret på 37mm / 1,4 tum, behöver inte försprayningsplattan installeras. Placera primerklistermärket direkt runt de två öppningarna.

Steg 7

Hårdvaruinstallationen för Ador Extension Base och Rotary 2.0 har slutförts.

Beroende på vilken modul du kommer att använda, se följande länkar för att börja experimentera med rotationsmodulen.

• Ador Rotary - Börja gravera
• Ador Rotary - Börja skriva ut
