Beskrivning

Denna artikel guidar dig genom hur du startar en graveringsuppgift med FLUX Chuck Rotary.
Det rekommenderas dock starkt att du läser igenom FLUX Chuck Manual innan din första gravering.

Steg 1

Se till att din Ador Extension Base är korrekt installerad innan du går vidare till nästa steg.
(Guidens länk: Ador Extension Base - Uppackning och installation)

Passthrough-version (Ej tillgänglig i EU)	Icke-Passthrough-version

Steg 2

Se till att du har följande programvaru- och firmwareversioner för att använda Adors rotationsfunktion.

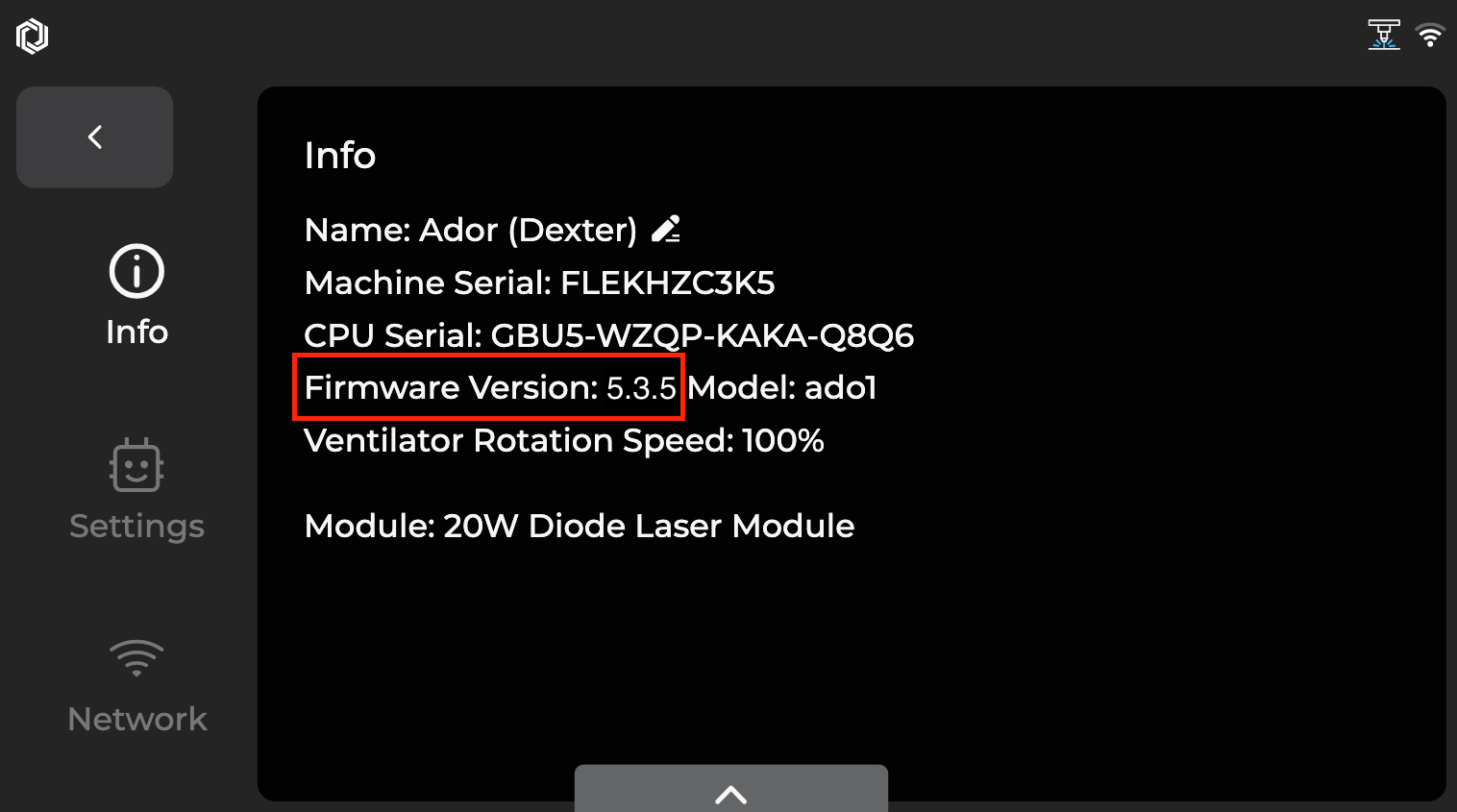

*Beam Studio Version 2.4.2 eller senare (Guide)*	Firmwareversionen 5.3.5 eller högre. (Guide)

Steg 3

Ta kabeln från lådan och anslut den 7-poliga änden på höger sida till maskinen. Kabeluttaget på maskinen sitter mellan basens ovansida och maskinens undersida.

Hitta den 7-poliga änden av kabeln från lådan. (Det mittersta stiftet kommer att vara tomt.)

Hitta kabeluttaget på maskinens högra sida. Användning av en spegel rekommenderas starkt.
Anslut kabeln och se till att kabelns riktning är korrekt.

Placera resten av kabeln tillfälligt i utrymmet.

Steg 4

Beroende på materialets diameter kan honeycomb-plattan installeras eller inte.

Om materialets diameter är mindre än 50 mm eller dess omkrets är mindre än 157 mm, måste honeycomb-plattan installeras i det nedersta lagret (117 mm/4,6 tum).
Se artikeln om installation av honeycomb-platta.
Honeycomb-plattan är inte nödvändig om ditt material är större än de ovan nämnda måtten.

Lager	Bild	Objektstorlek
37 mm/1,4 tum		Ej tillgängligt
77 mm / 3,0 tum		Ej tillgängligt
117 mm / 4,6 tum		Omkrets: 0 - 157 mm or Diameter: 0 - 50 mm
155 mm / 6,1 tum (Utan bikaksmönster)		Omkrets: 157 mm - 392 mm or Diameter: 50 mm - 125 mm

Steg 5

Installera modulen.
Se länkarna i tabellen nedan för installationsanvisningar för modulerna.

10W/20W diodlasermodul	2W infraröd lasermodul

Steg 6

Montera chuckbackarna på rotationsenheten baserat på materialet du ska använda.
Se bruksanvisningen för instruktioner om montering av chuckbackar.
FLUX Chuck Rotary bruksanvisning
(*Det rekommenderas att använda överblivet material för övning och testning första gången.)

Steg 7

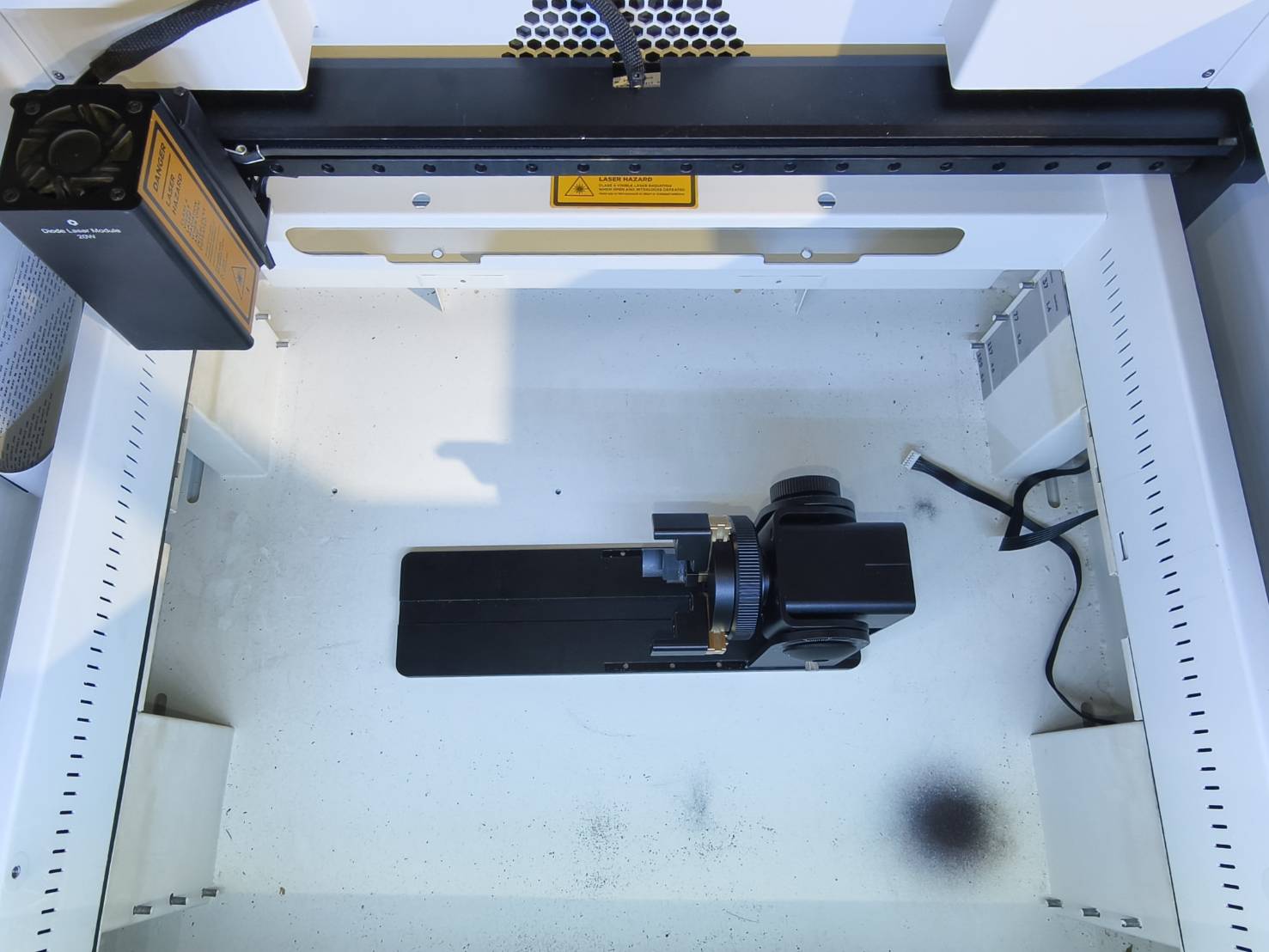

Placera rotationsenheten med monterade käftar i maskinen.

Steg 8

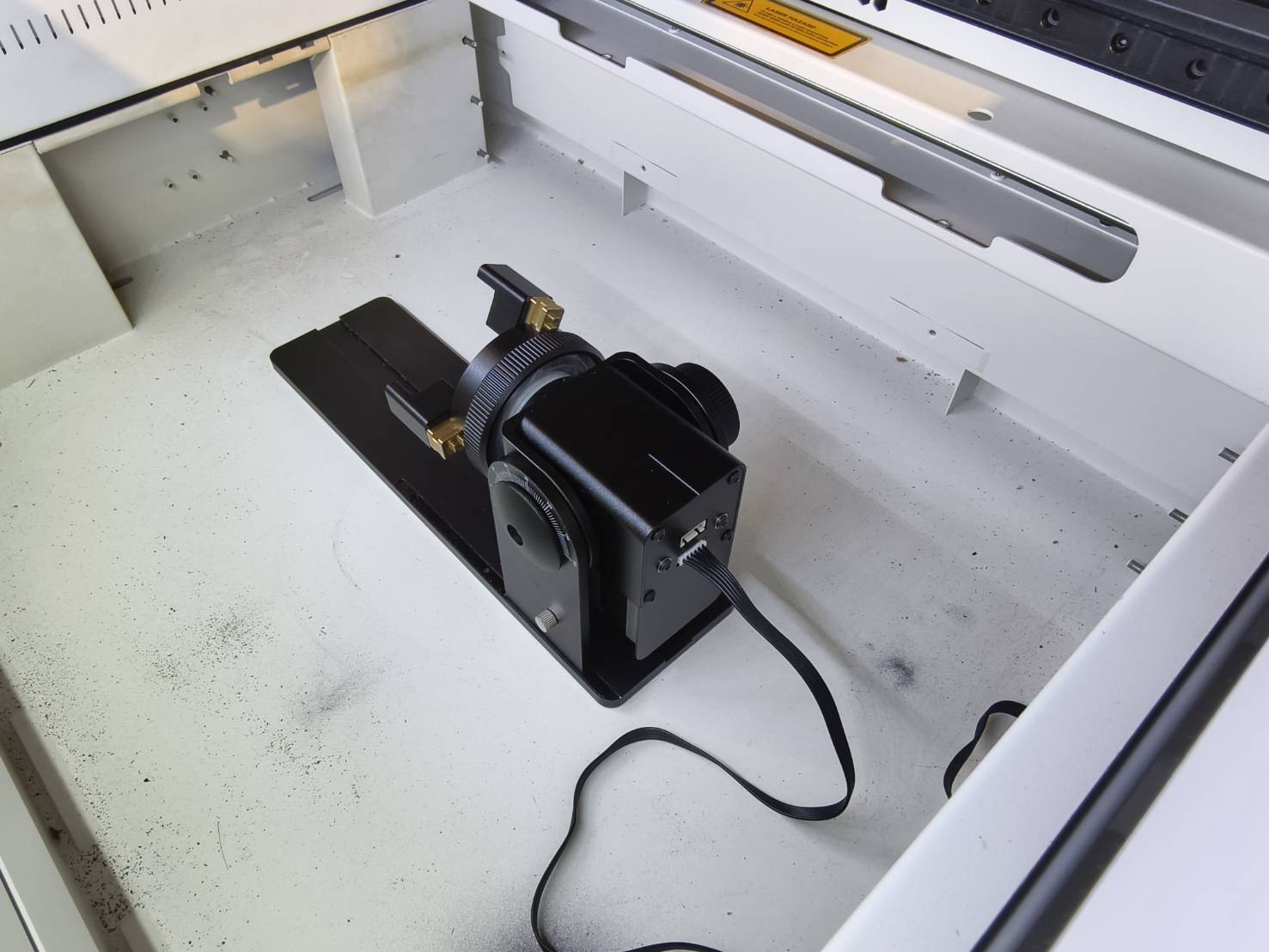

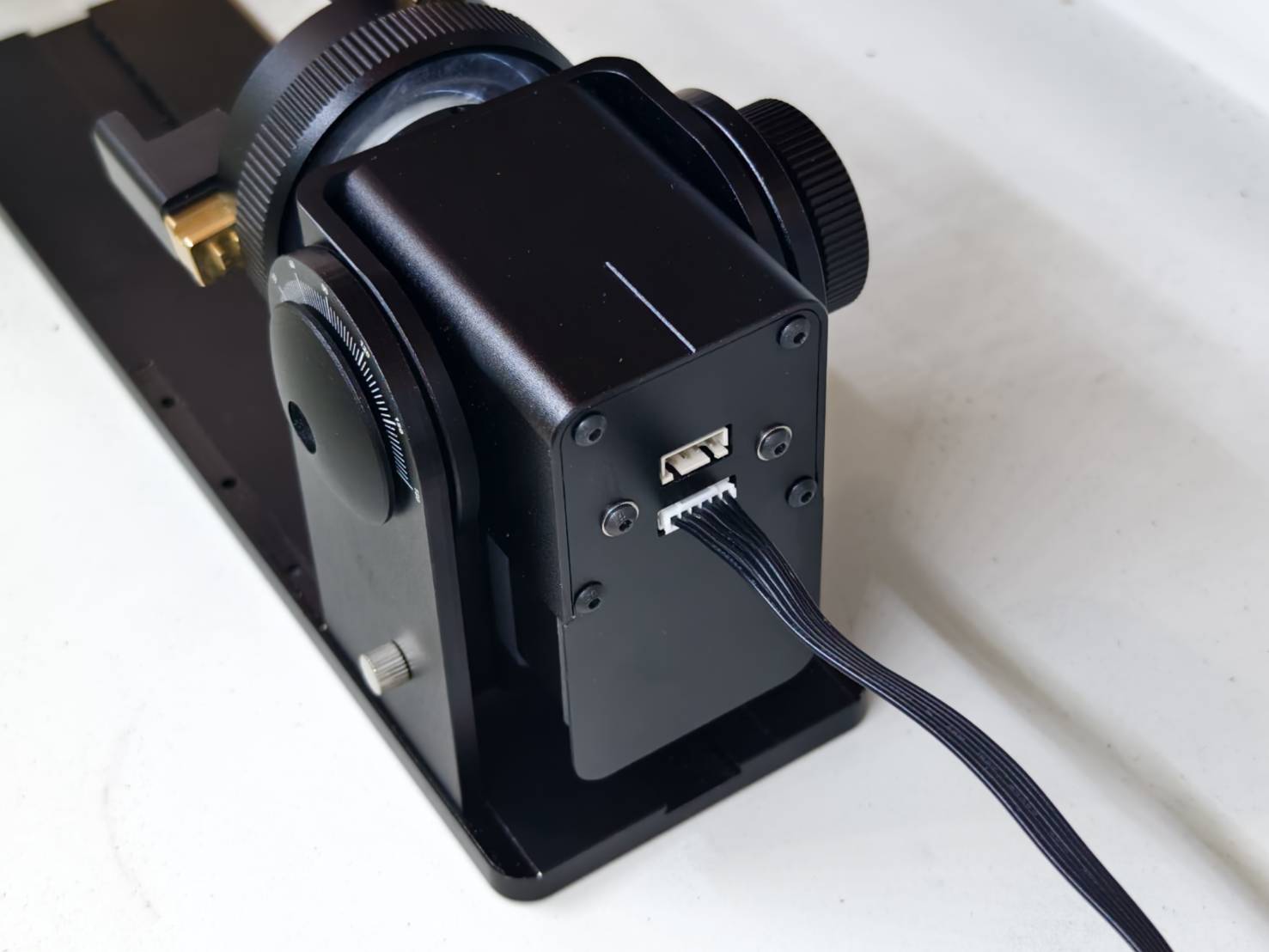

Anslut kabeln till rotationsenheten. (För Ador är det en 6-polig kabel.)

Steg 9

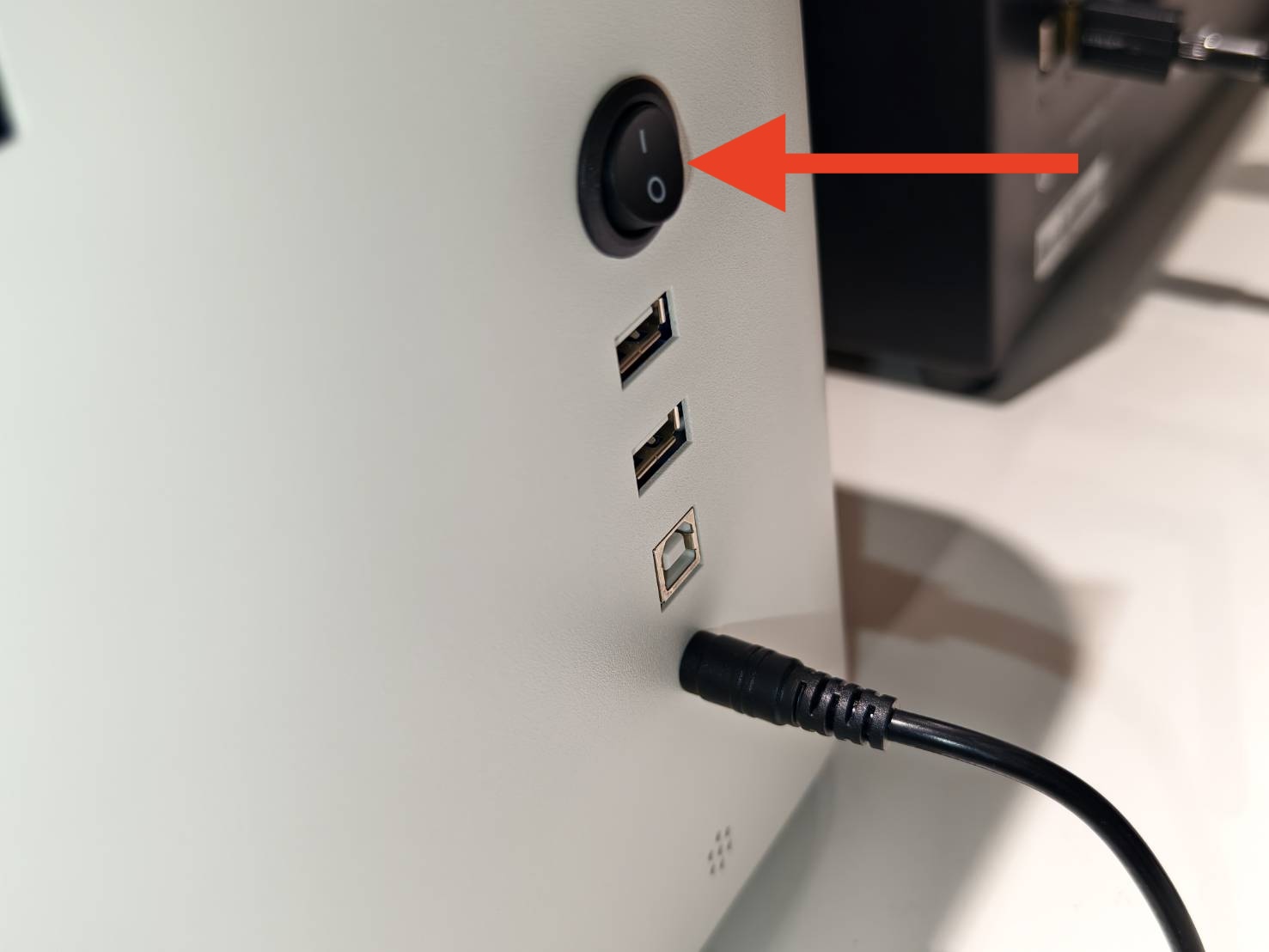

Starta maskinen.

Steg 10

Mät materialets diameter eller omkrets och anteckna det för senare användning.
(*Det rekommenderas att använda överblivet material för övning och testning första gången.)

Steg 11

Spänn fast materialet i rotationsenheten och justera det vågrätt.
(Se Rotary Chuck-guiden för fastsättning av olika former.)

Steg 12

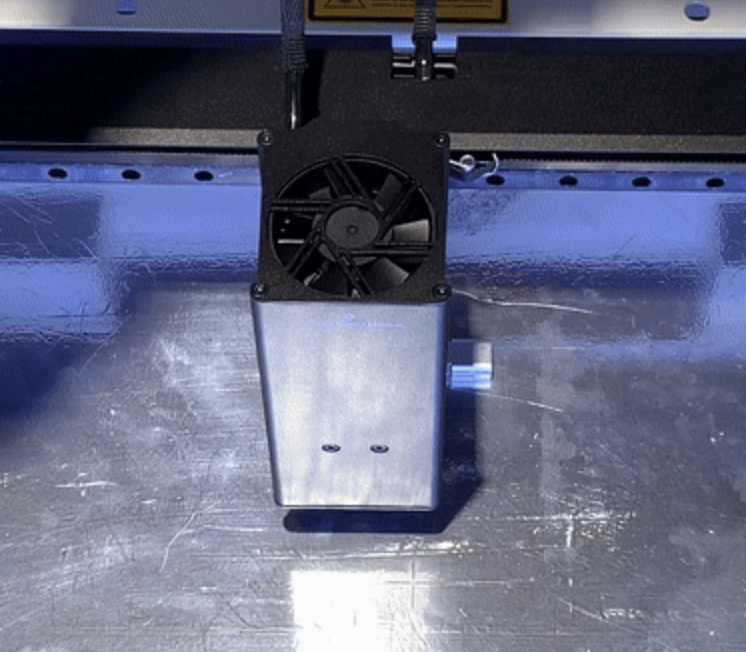

Utför autofokus.

Steg:

Höj laserhuvudet till det översta läget.

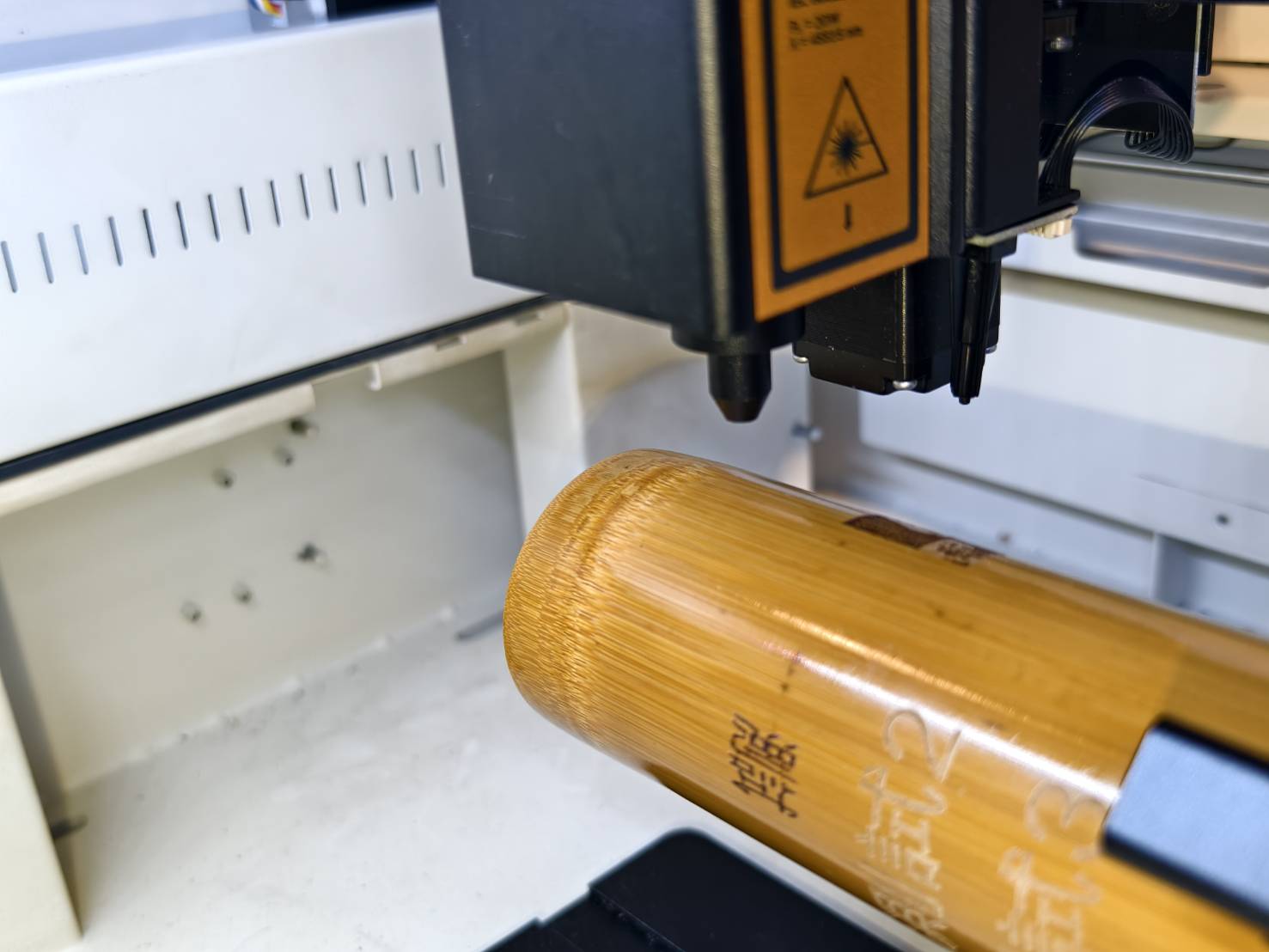

Flytta fokussonden nära materialets yta.
Sänk laserhuvudet för att kontrollera om sonden kan nå ytan.
Utför autofokus genom att använda panelen eller dubbelklicka på knappen till vänster.

Video:

Steg 13

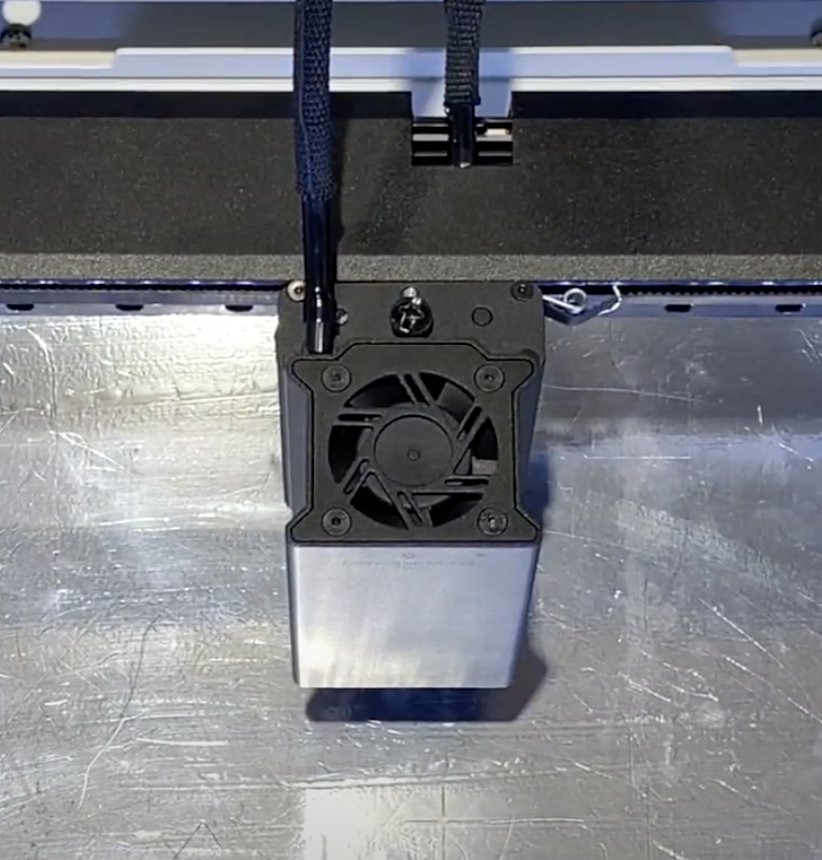

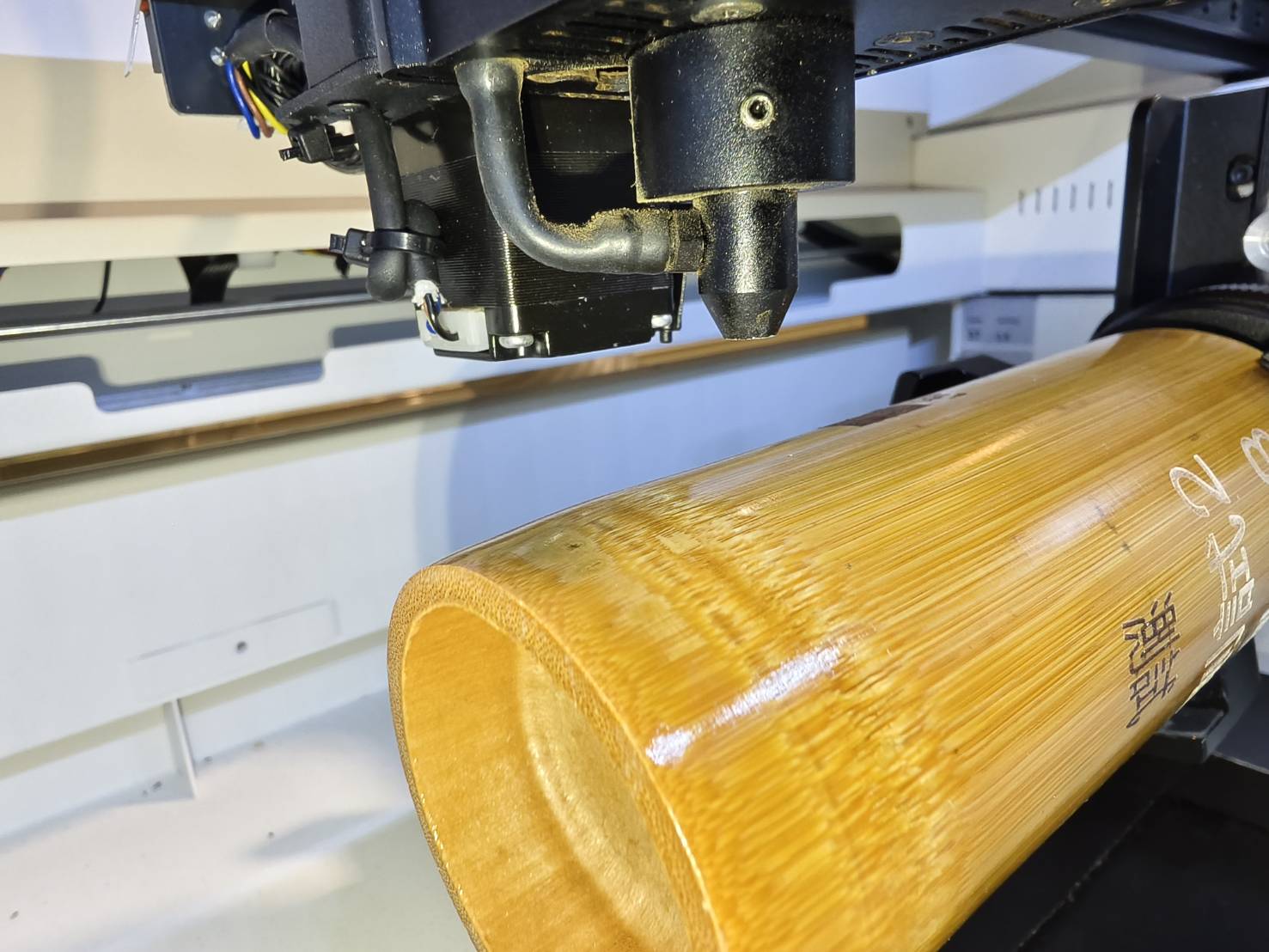

Flytta munstycksspetsen till mitten av området du vill gravera.

Steg 14

Starta Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Steg 15

Gå till "Dokumentinställningar" och gör ändringarna.

1.
Ändra alternativet för arbetsområde till "Ador".

2.
Ändra alternativet för startposition till "Aktuell position".

3.
För jobbets ursprung, välj "Mitten".

4.
Aktivera rotationsfunktionen.

5.
För spegling måste du aktivera spegelfunktionen om din rotationsenhet är vänd.
Om den inte är vänd, lämna funktionen inaktiverad.
(Endast tillgängligt för Ador.)

Standardposition (Ovansidan är platt.)	Omvänd position (Motorn är uppåt.)

Steg 16

Gå till "Rotary Setup" och gör ändringarna.

1.
Se till att rotationsfunktionen är aktiverad.

2.
Välj Chuck som typ.

3.
Ange storleken på ditt material mätt i Steg 10.
(Du kan ange något av värdena, och programvaran beräknar automatiskt det andra.)

4.
För spegling måste du aktivera spegelfunktionen om din rotationsenhet är omvänd
Om den inte är vänd, lämna funktionen inaktiverad.
(Endast tillgängligt för Ador.)

Standardposition (Ovansidan är platt.)	Omvänd position (Motorn är uppåt.)

Steg 17

Skapa ett graveringsobjekt eller importera ditt eget.

Screenshot 2024-09-26 at 12.23.35 PM.png

Beroende på din design kommer den vanligtvis att roteras 90 grader för att matcha materialets orientering.

Steg 18

Efter att ha ställt in din design, flytta designens mittpunkt till den blå linjen.

Steg 19

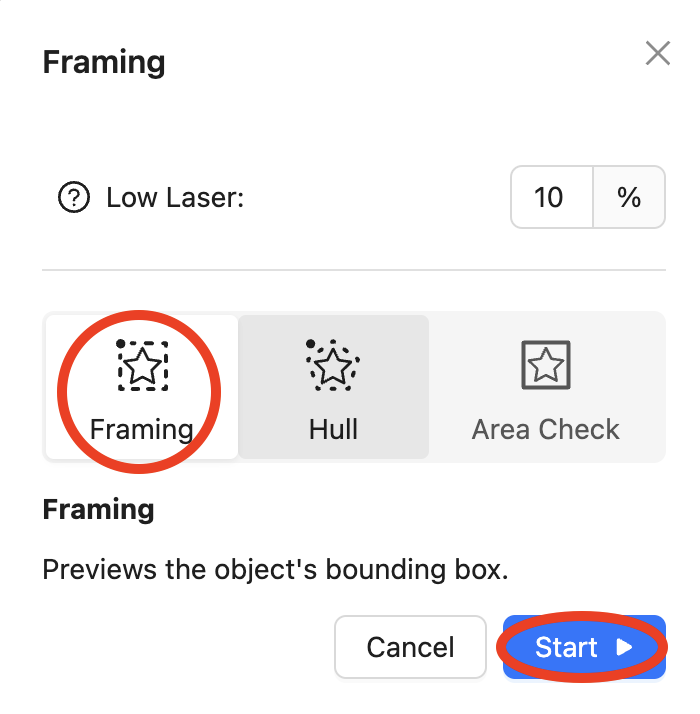

Använd funktionen "Running Frame" för att se graveringens bana.

Välj "Framing" för att se designens eller filens begränsningsram.
Efter att du klickat på "Start" kommer laserhuvudet att börja röra sig, och rörelsebanan indikerar graveringsområdet för denna uppgift.
Startpunkten är där ditt lasermunstycke befinner sig för närvarande.
Dess bana beror på "Jobbets ursprung" som valts i Steg 15. När mitten är vald kommer startpunkten att ställas in i designens centrum. Mitten används vanligtigen för rotationsjobb.
Du kan flytta laserhuvudet för att ändra gravyrområdet tills positionen godkänns.

Steg 20

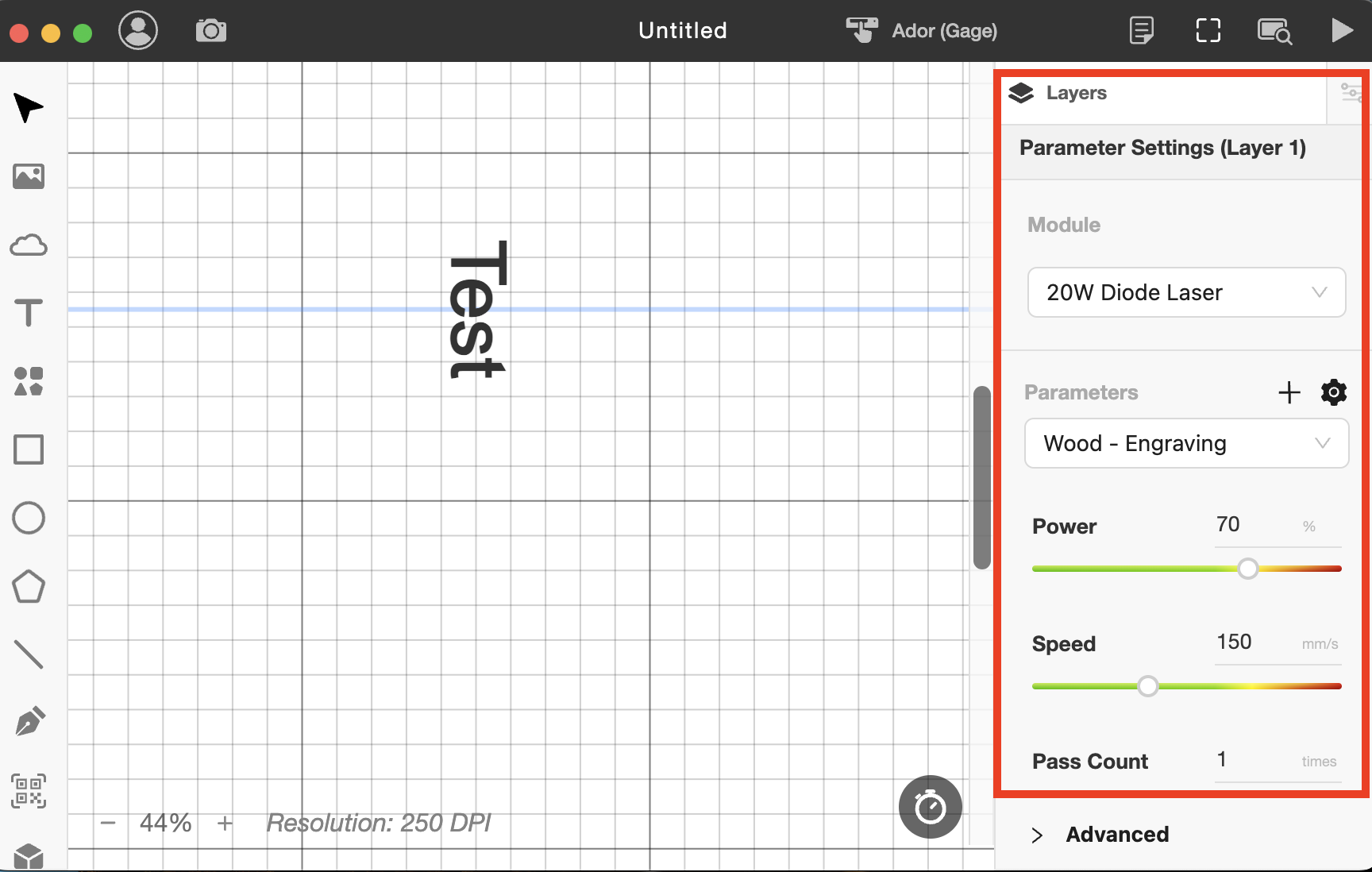

När du har bekräftat graveringspositionen, ställ in korrekta hastighets- och effektparametrar baserat på ditt material.

Steg 21

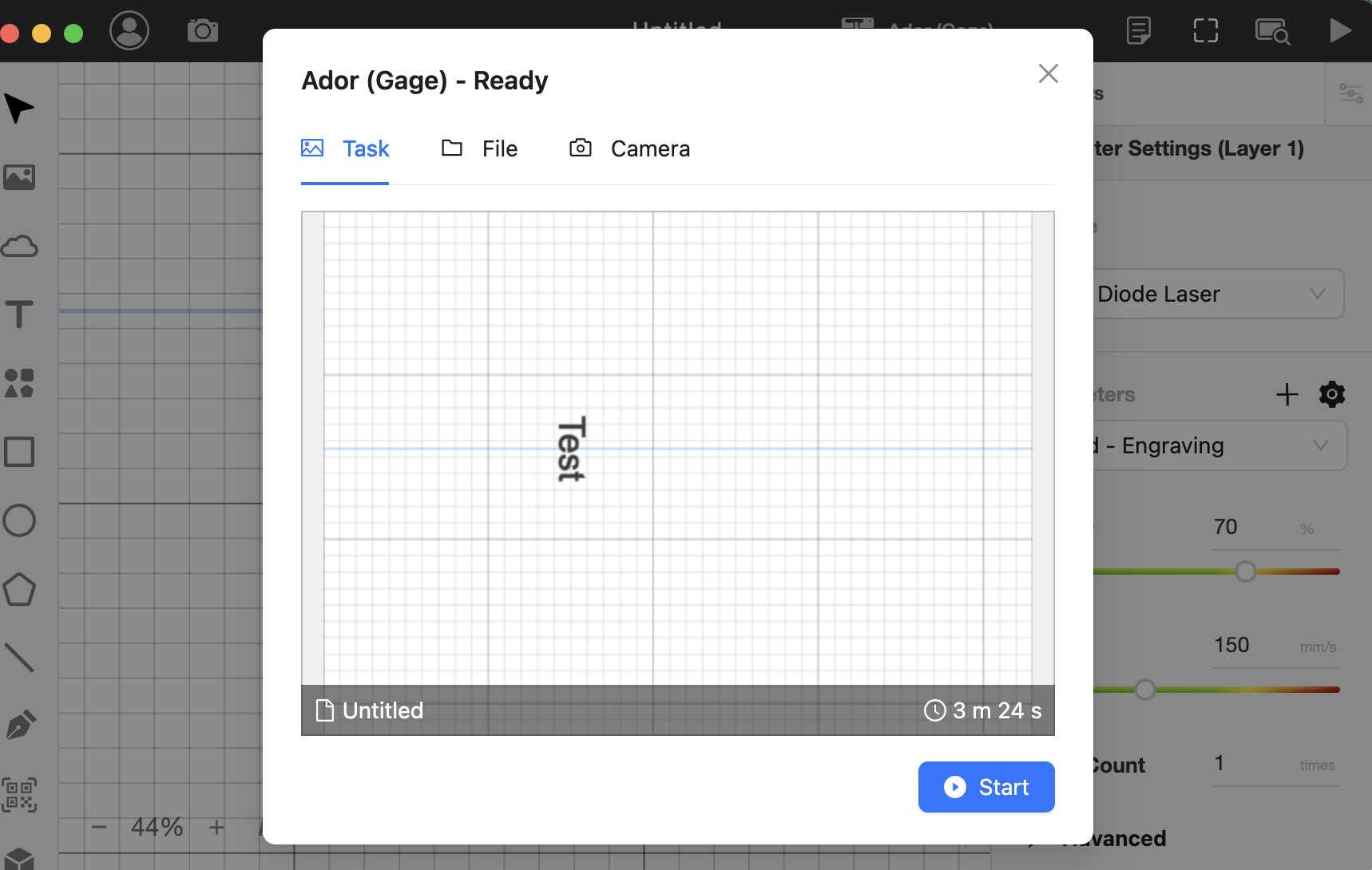

Stäng luckan och starta jobbet.

Steg 22

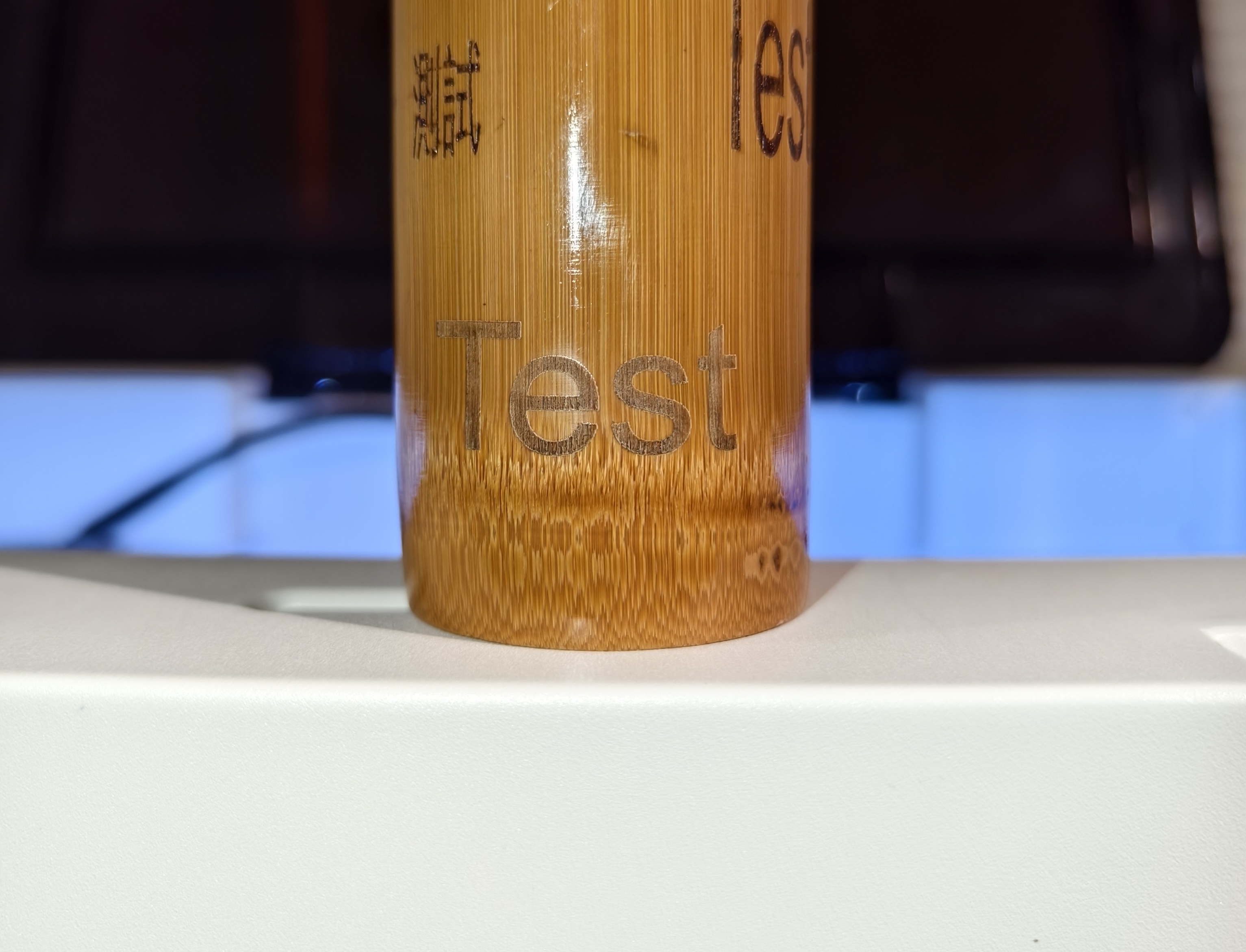

Kontrollera resultatet.
