Ador - 10W / 20W Diodlasermodul Installation

Installation av lasermodul

1. Lossa handskruven 『A』 på moduladaptern 『B』.
2. Rikta punkten 『C』 på lasermodulen mot upplåsningsikonen 『D』 på moduladaptern och sätt in den nedåt till låsikonen.
3. Fäst handskruvarna 『A』 tillbaka på moduladaptern.

Starta gravering

1. Placera materialet inuti maskinen

2. Fokusering: Flytta laserhuvudet ovanför materialet. Klicka sedan på fokusknappen på vänster sida av maskinen två gånger eller långtryck på "AF"-knappen på maskinpanelen tills laserhuvudet börjar röra sig. Fokuseringen är klar när laserhuvudet nuddar materialet och rör sig uppåt. Se till att fokusavståndet är korrekt före varje gravering.

a. Långtryck på "AF"-knappen på maskinpanelen:

b. Dubbelklicka på fokusknappen på vänster sida av maskinen:

3. Stäng dörren

4. Starta den senaste stabila versionen av Beam Studio på din dator.

5. Importera filen, välj modul för varje lager och ställ in parametrarna.

6. Förhandsgranska graveringsposition: Klicka på kamerasymbolen i övre vänstra hörnet, välj maskinnamn, och du kommer att slutföra förhandsgranskningen.

7. Skicka filen: Dra och släpp bildfilen till önskad graveringsplats och tryck sedan på pilknappen för att skicka filen.

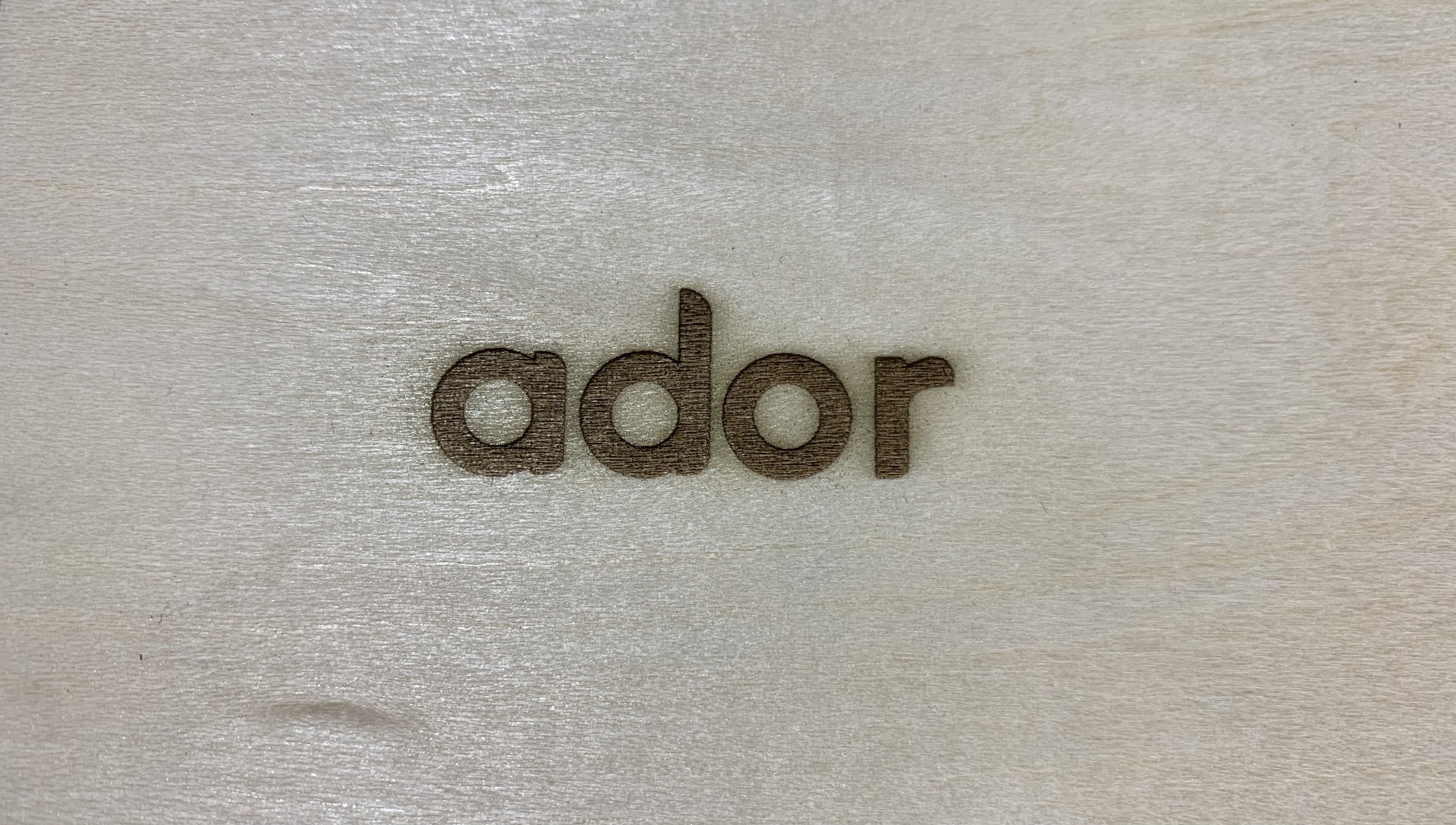

Om graveringsresultatet är suddigt, otydligt eller ljust i färgen, kontrollera om laserhuvudet är korrekt fokuserat.
Om det är korrekt, kontrollera materialets lämplighet/parametrar / rengöring av laserhuvudet, och hitta felsökningen här- 5-8 Dåligt graverings- eller skärresultat (10W/20W diodlasermodul).
