Verktyg

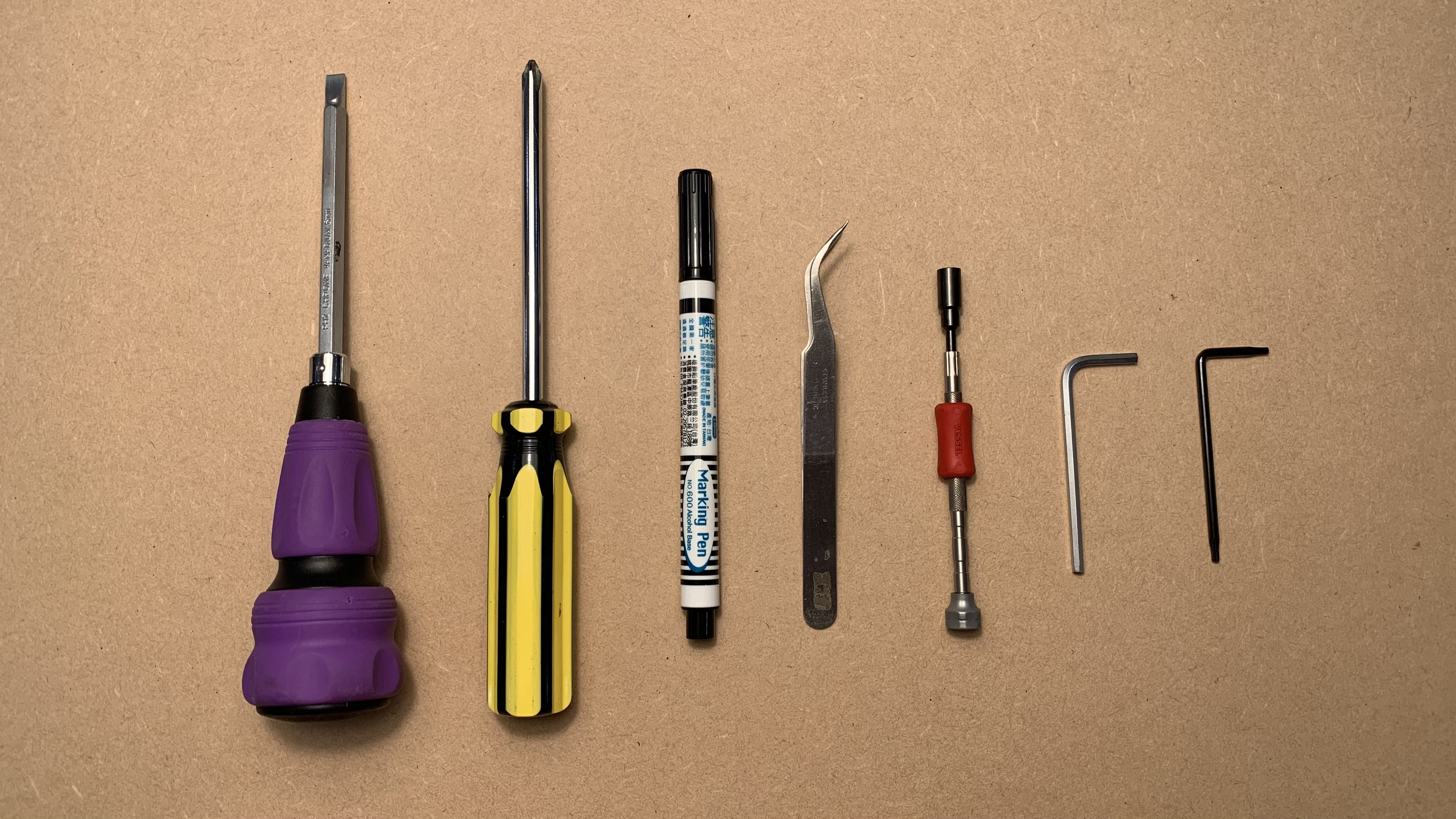

| 1 |
Torx T8 skruvmejsel |
| 2 |
3 mm insexnyckel |
| 3 |
Stjärnskruvmejsel |
| 4 | Spårskruvmejsel |
| 5 | Märkpenna |
| 6 | Hylsnyckel (5,5 mm) |
| 7 | Superlim (valfritt) |
Steg 1
Stäng av maskinen, koppla ur strömkabeln och vänd maskinen upp och ned.
Steg 2
Markera gummifoten och skruven som sitter nära USB-porten.
Syftet med markeringen är att denna fots skruv är kortare än de andra och måste placeras i samma position.
Steg 3
Skruva loss bottenskruvarna.
(T8-skruv x 6 st & 3 mm insexskruv x 4 st)
Steg 4
Vänd på maskinen och skruva loss sidoskruvarna (T8-skruv x 2 st)
Steg 5

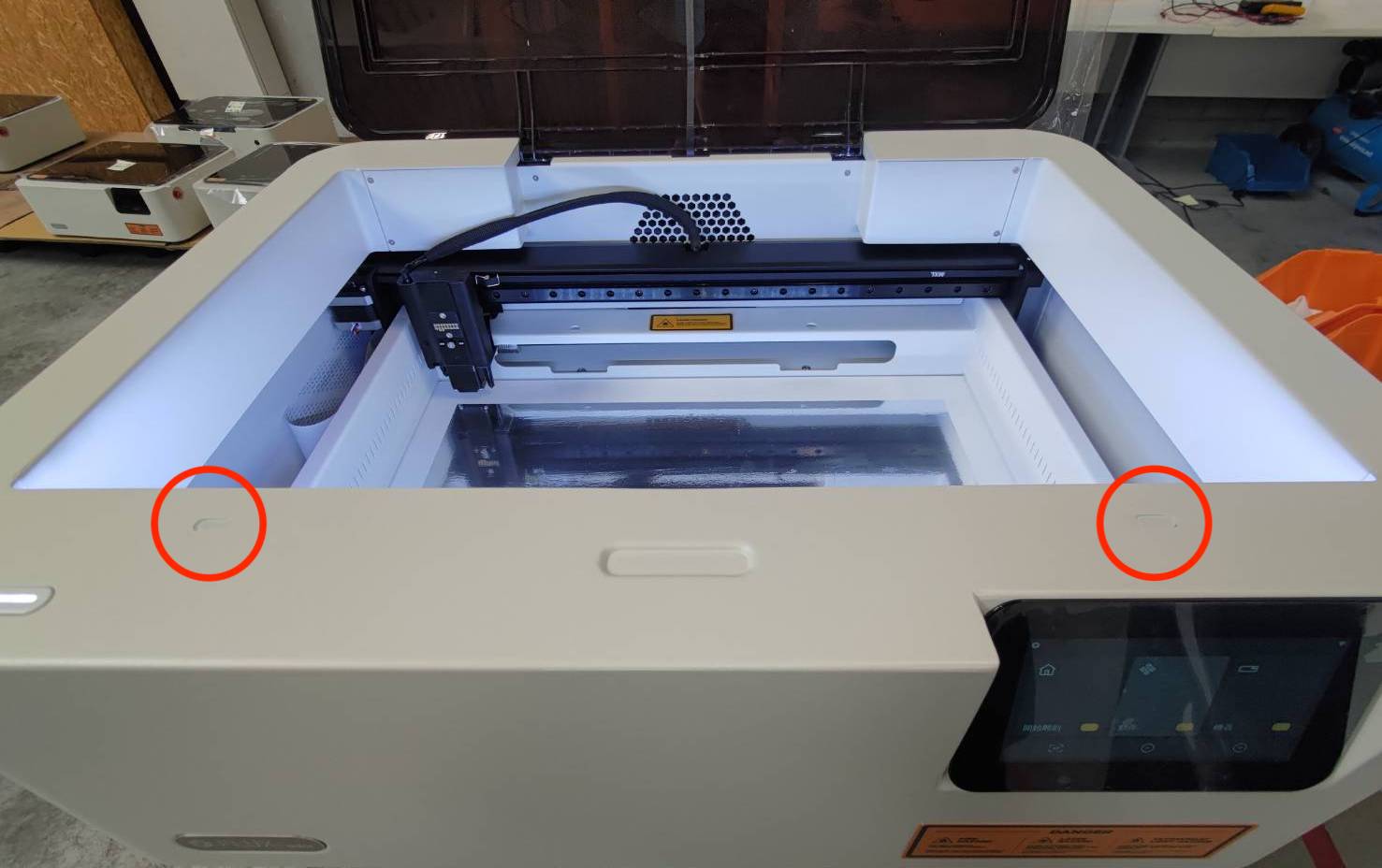

Markera skruvhålen på båda sidor med en penna.
Syftet är att påminna dig om att de markerade sidorna ska vara vända mot arbetsområdet vid montering.
Steg 6
Skjut modulfästet mot fläkten så långt det går.
Steg 7
Lyft den övre ramen med båda händerna och placera den på distansbrickorna.
(Var försiktig så att kablarna inte fastnar mellan ramarna.)
Exempel på ram placerad på distansbrickorna:
Exempel på lyftvideo (videon är inspelad inuti maskinen):
Steg 8

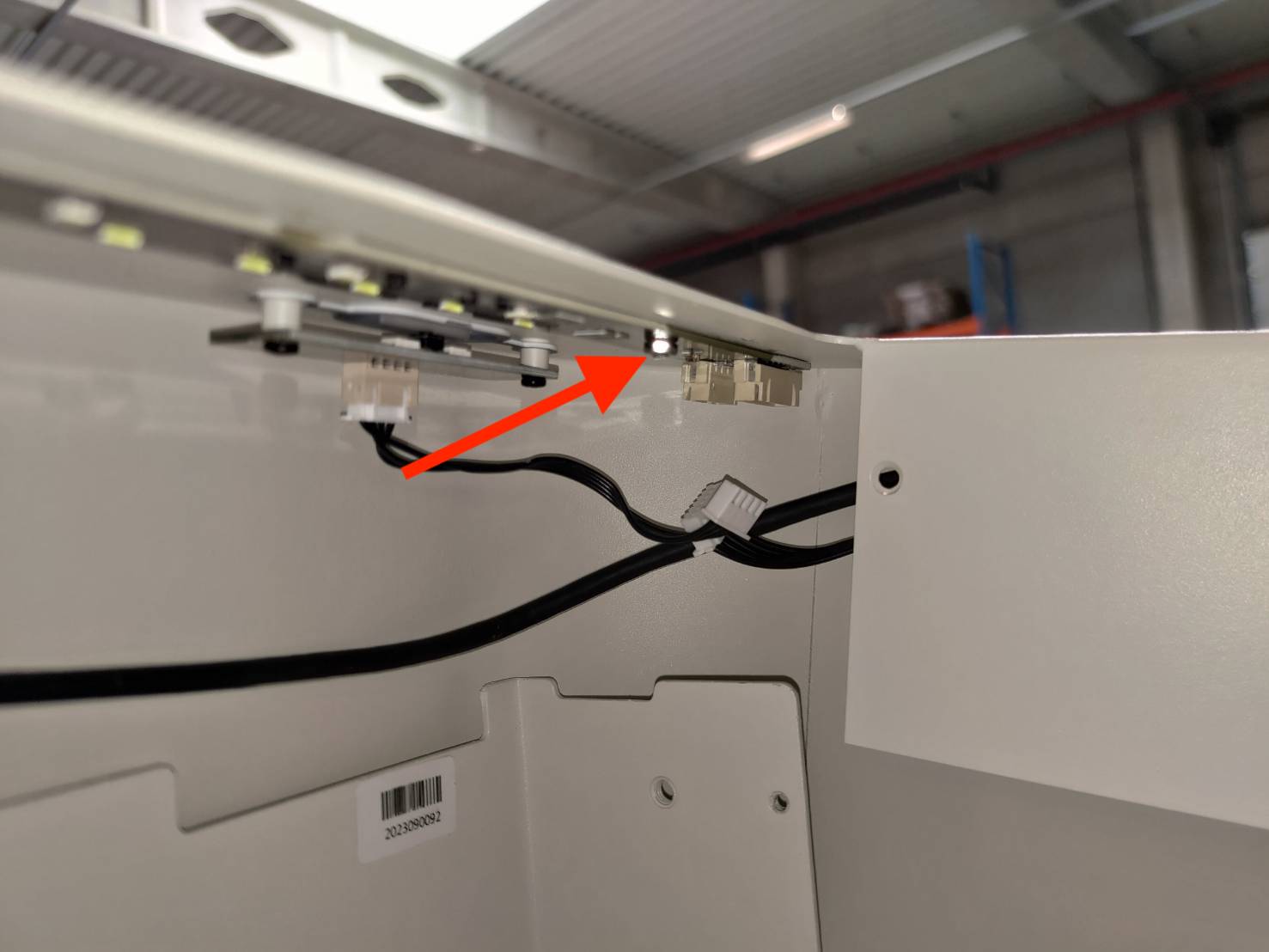

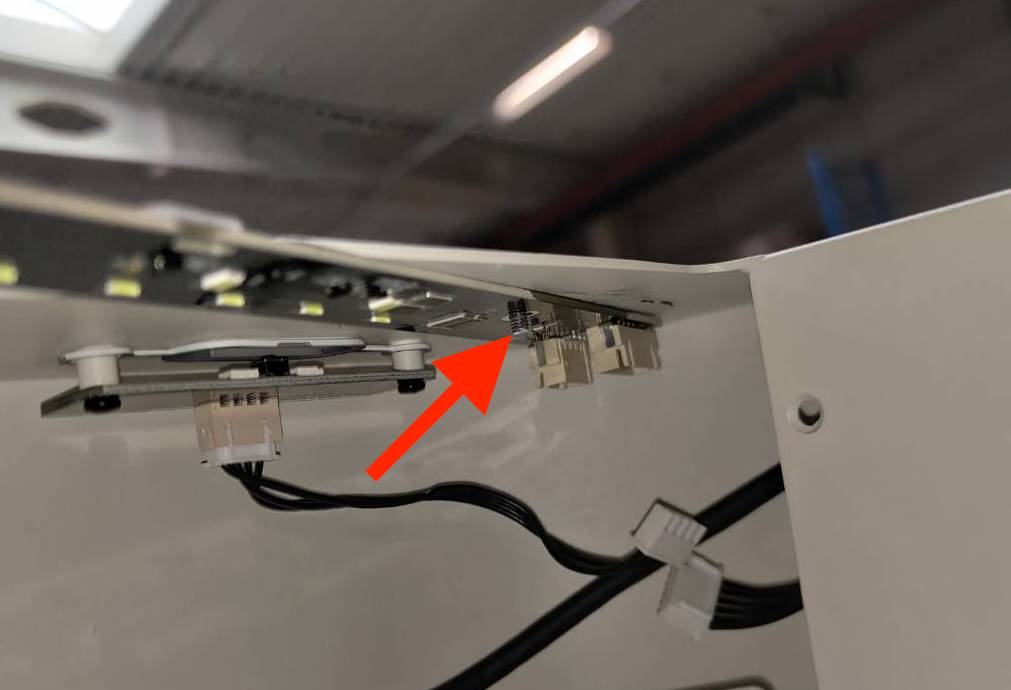

Koppla ur dessa två kablar.
Steg 9

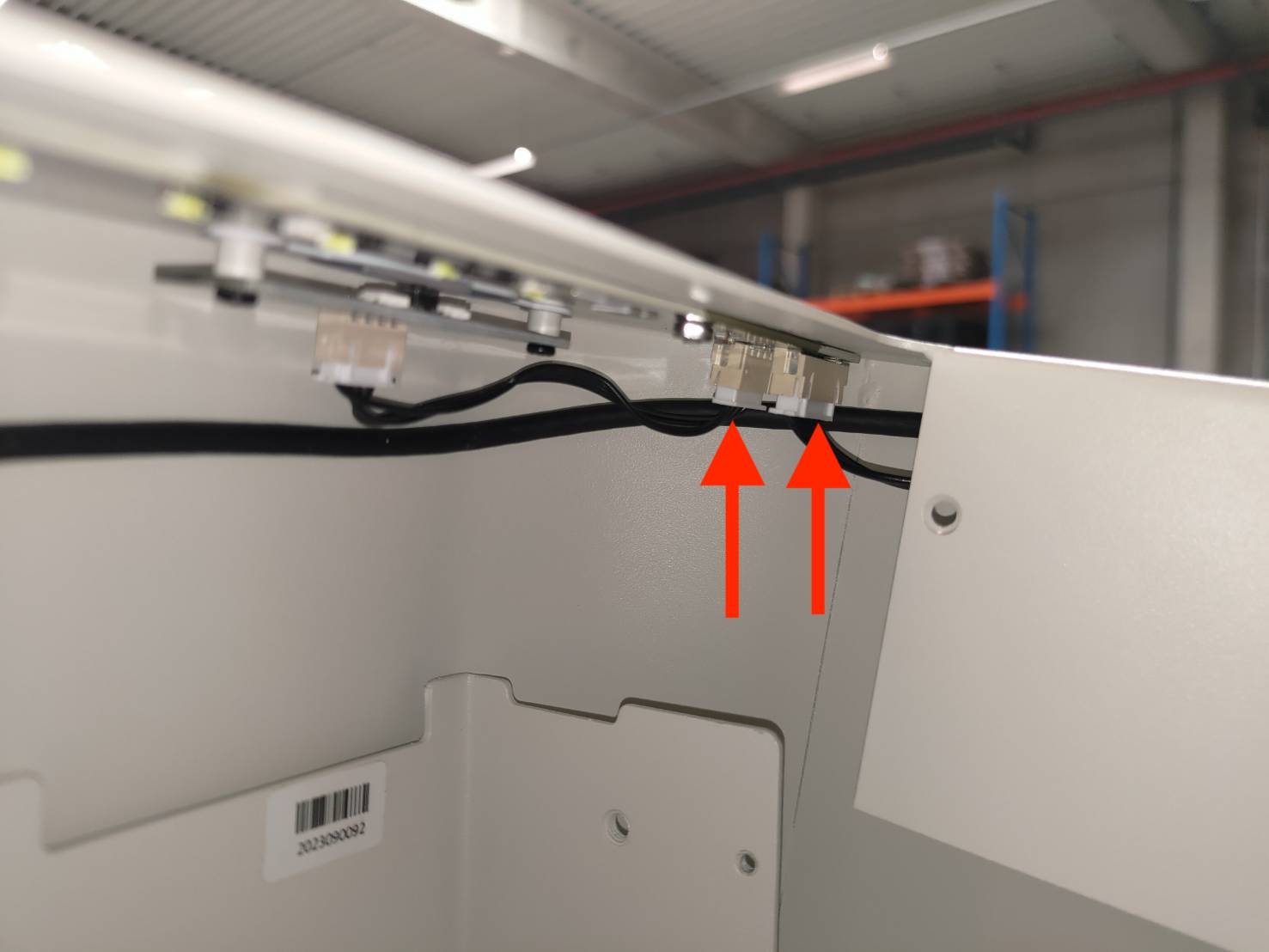

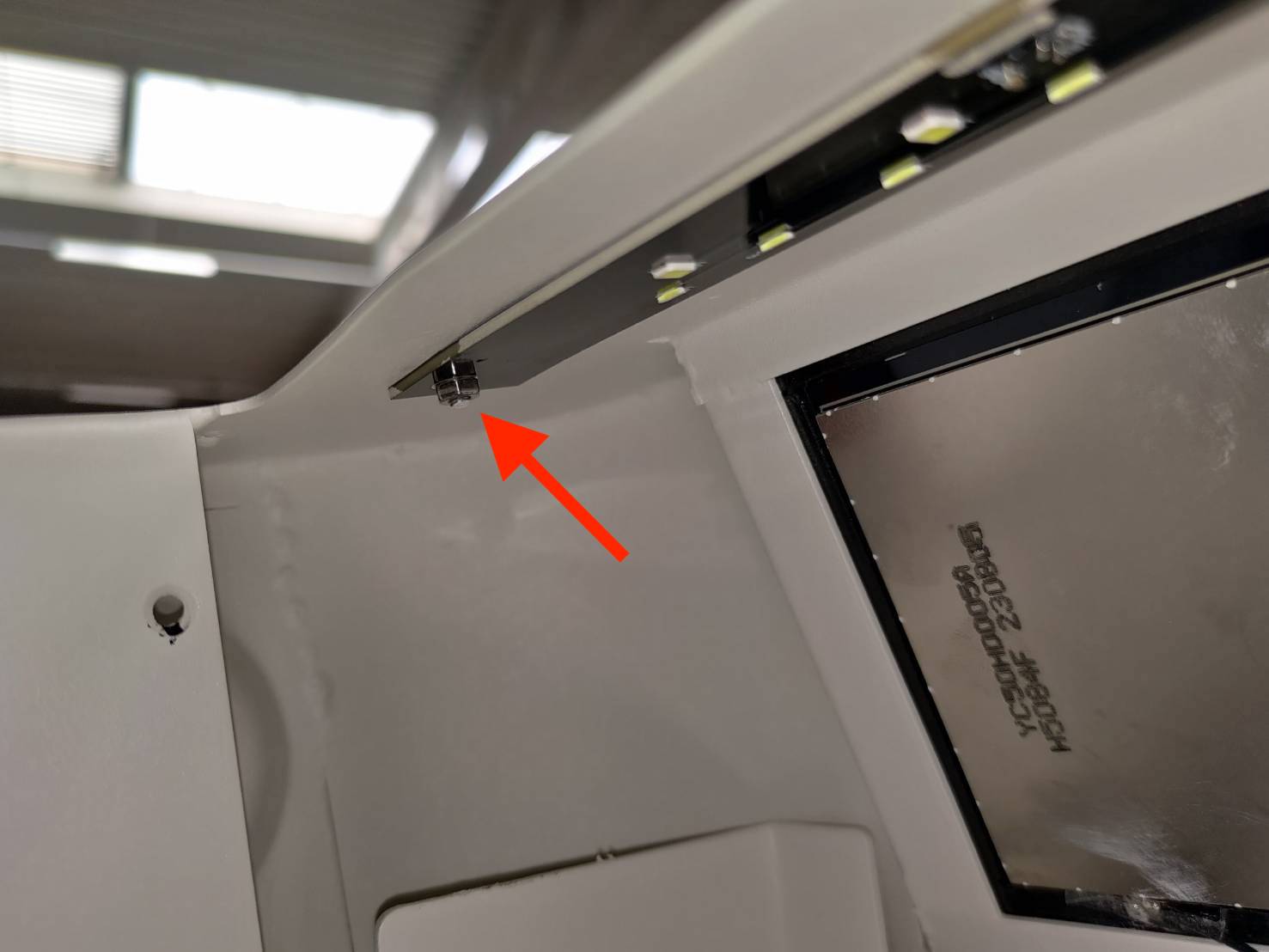

Använd en 5,5 mm hylsnyckel för att ta bort dessa två muttrar.
Kabelsida
Skärmsida
Steg 10

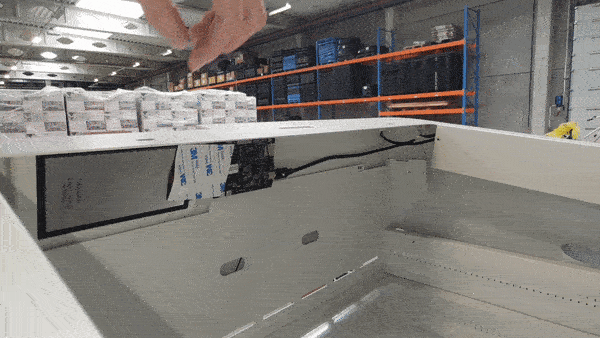

Använd en spårskruvmejsel för att försiktigt lossa kortet.
Demonstrationsvideo (Videon är inspelad inuti maskinen)
Tips:

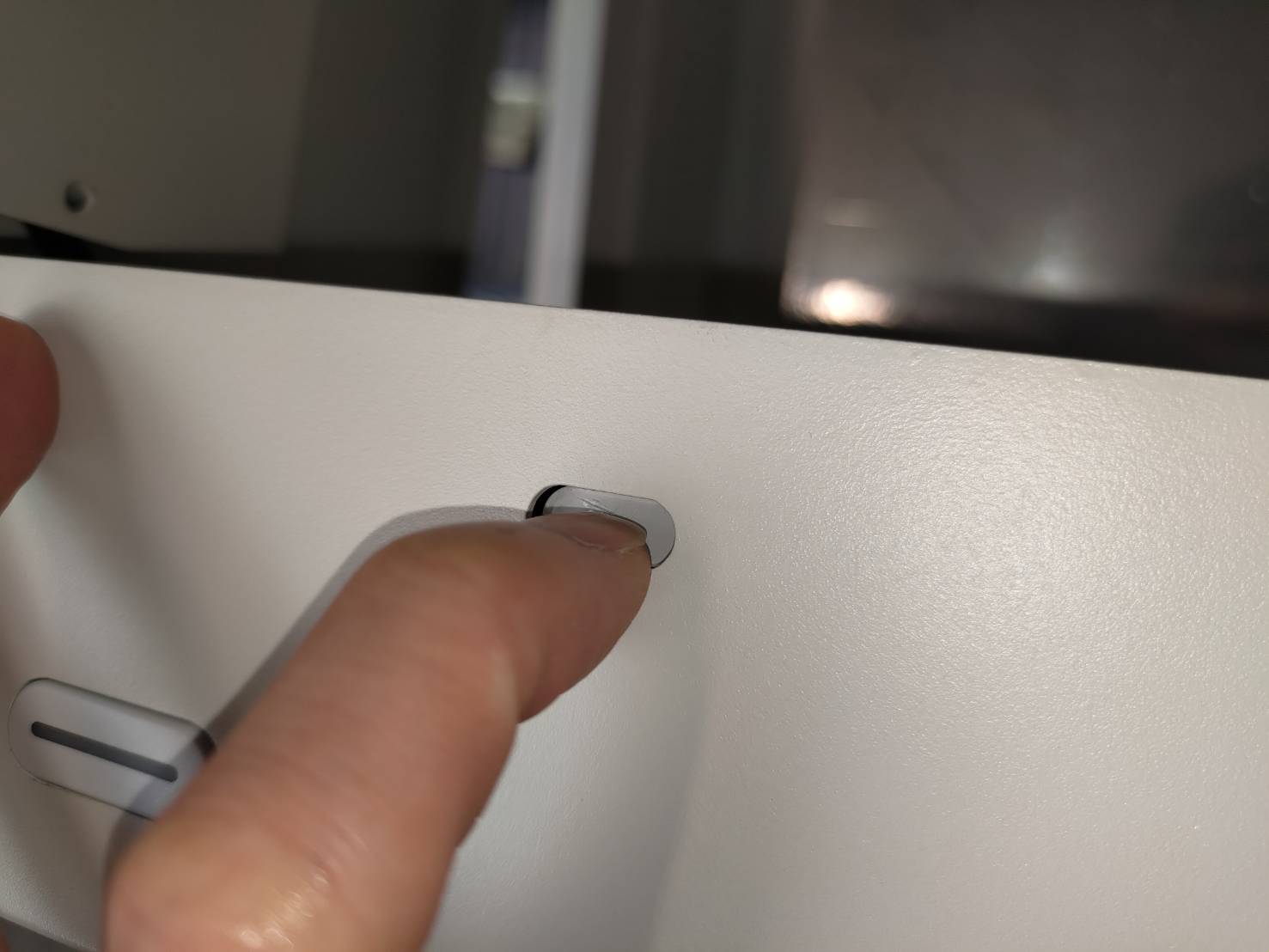

Om du inte hittar en springa att sätta in spårskruvmejseln i, prova att trycka hårt på de vita dekorativa delarna.
Steg 11

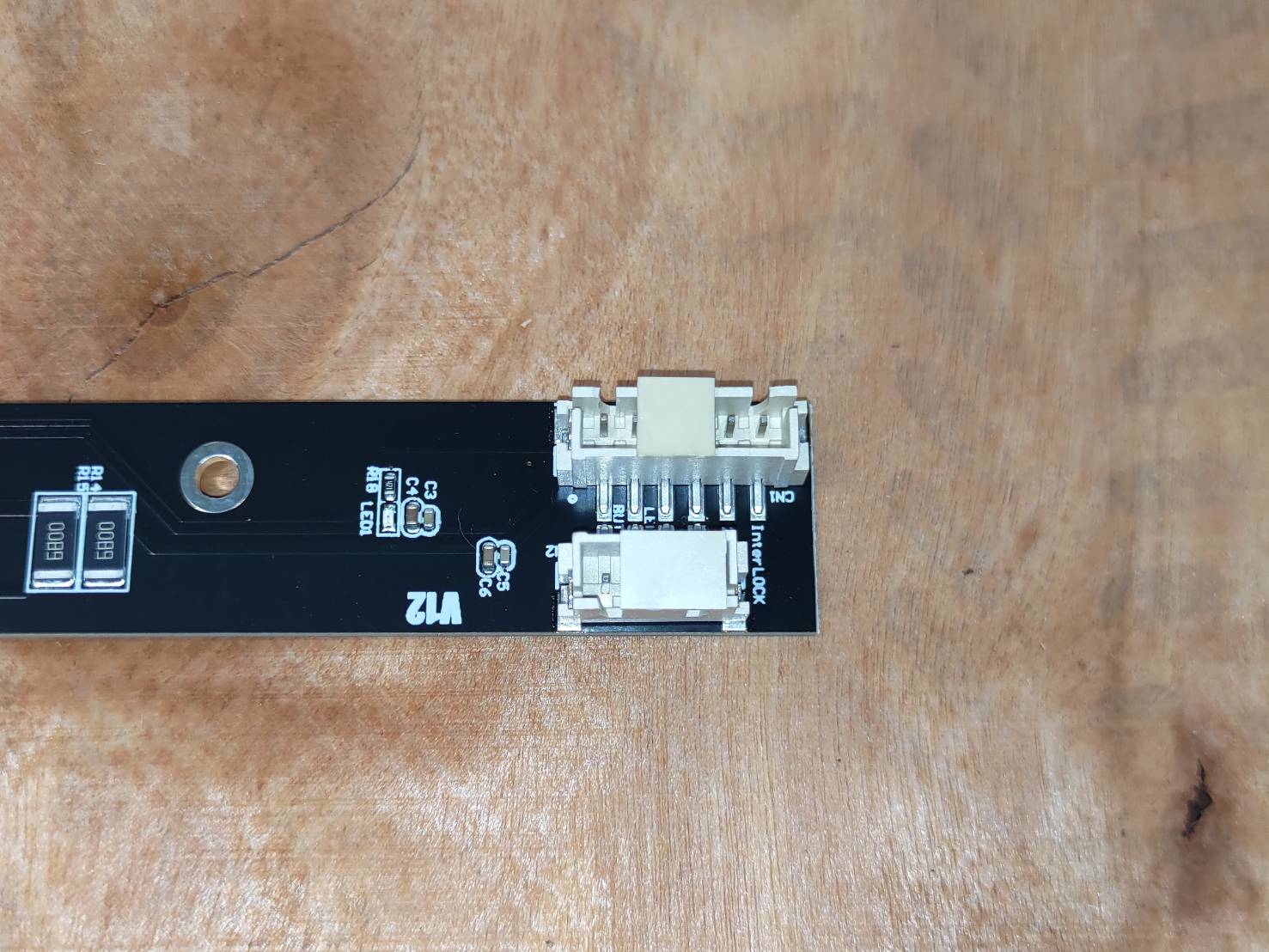

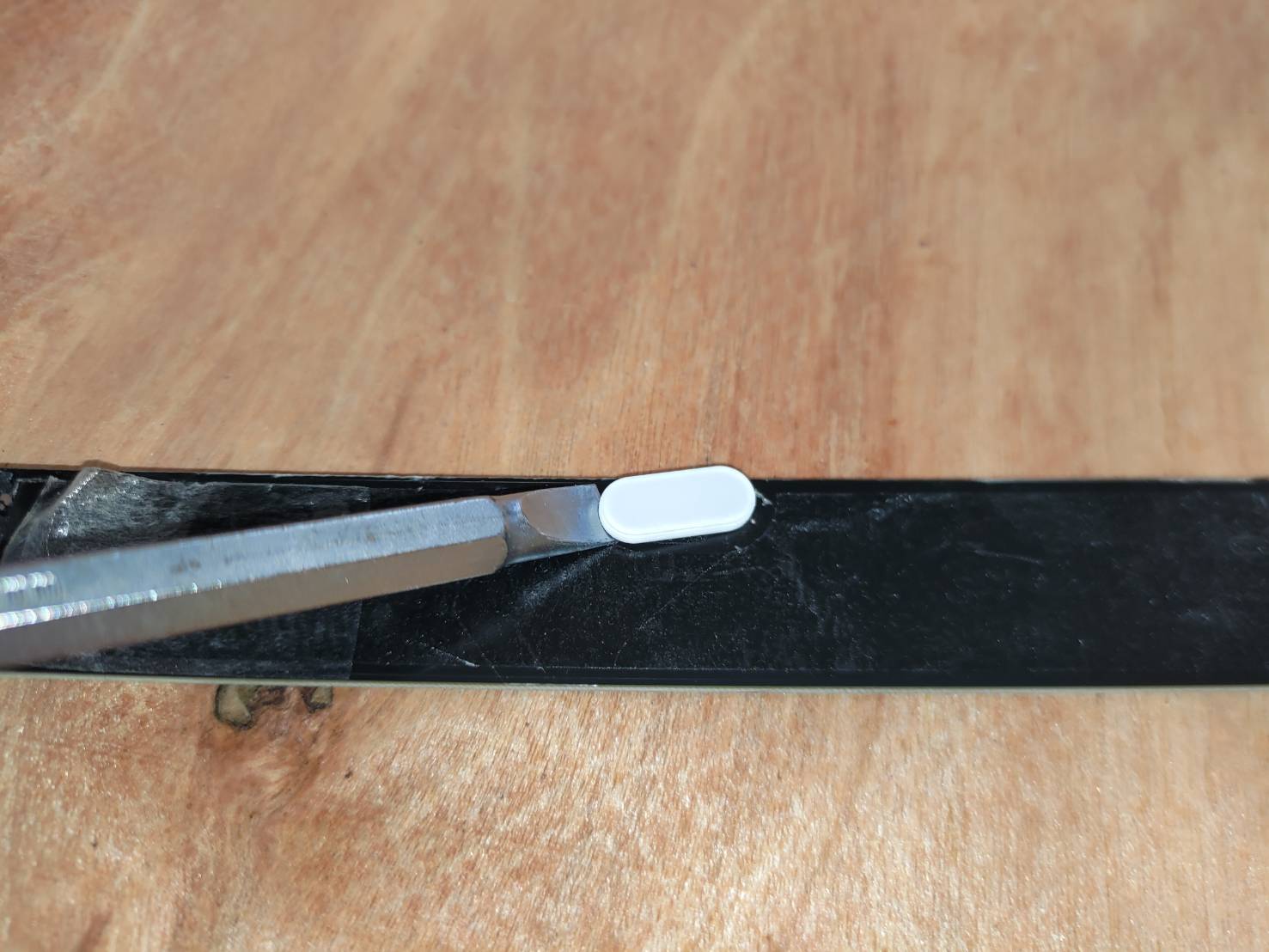

Ta bort de dekorativa delarna (2 st) från det gamla kortet med en spårskruvmejsel.
(Om de dekorativa delarna medföljer det nya dörrgivarkortet kan du hoppa över detta steg.)
Steg 12

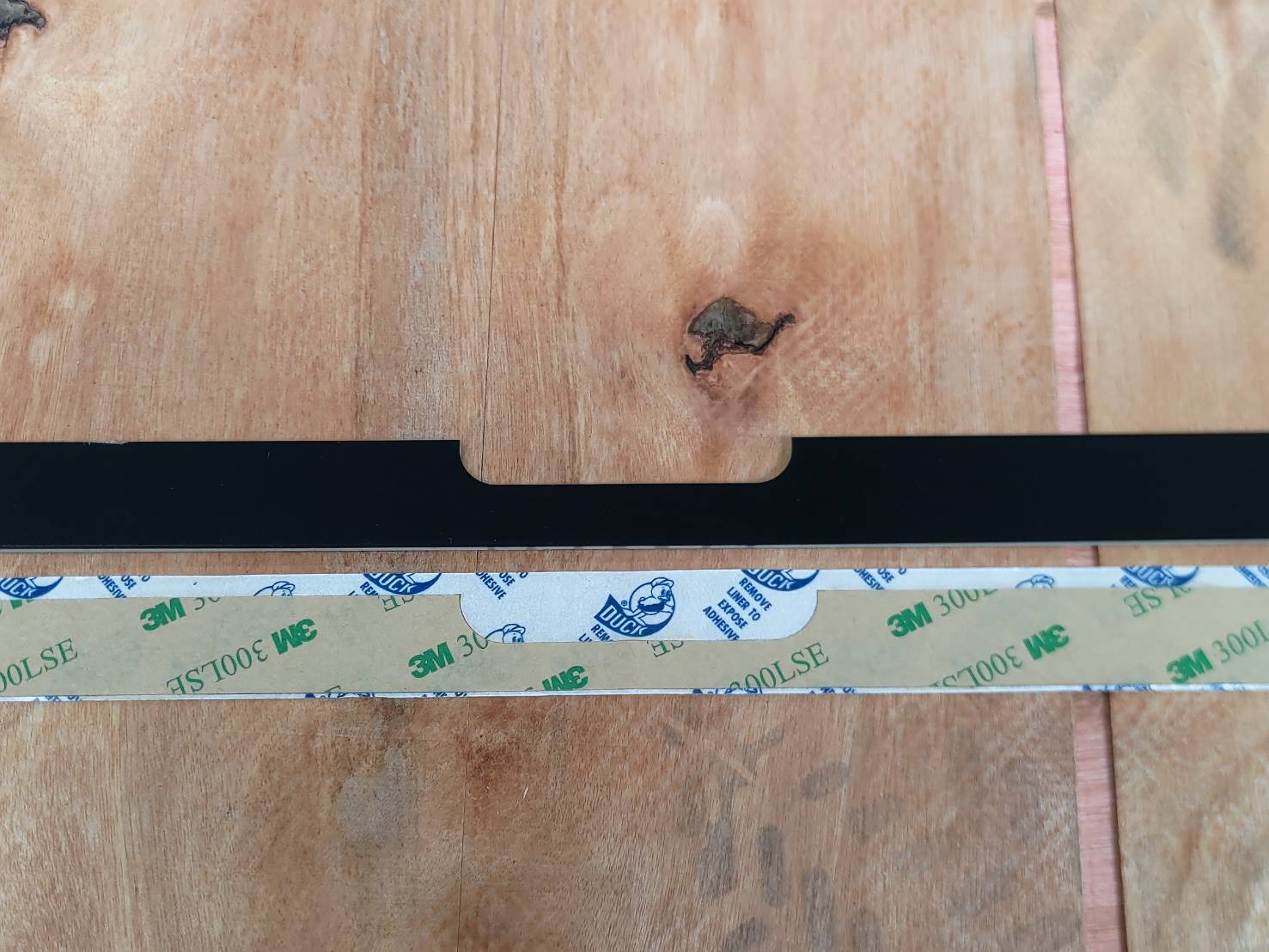

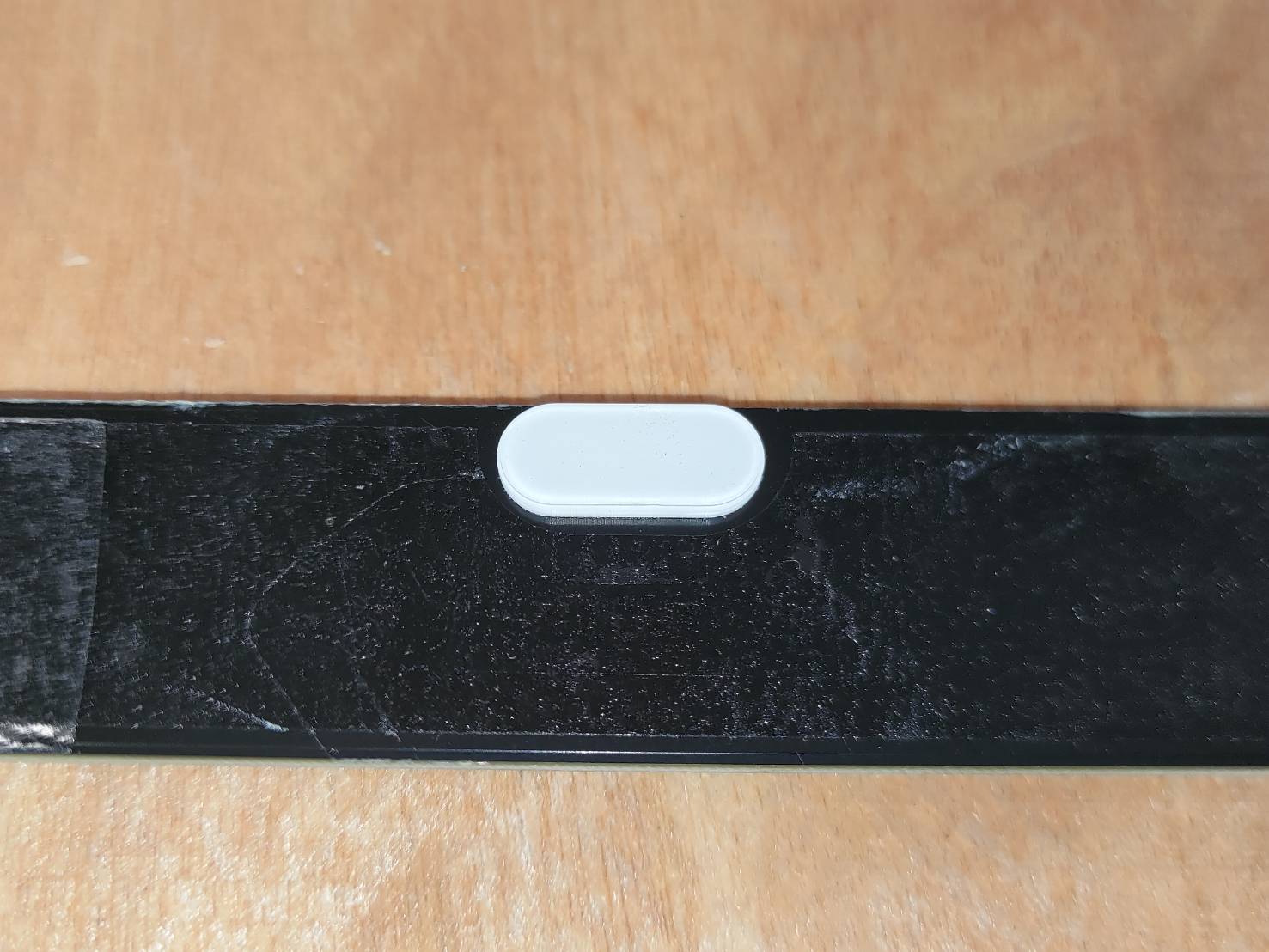

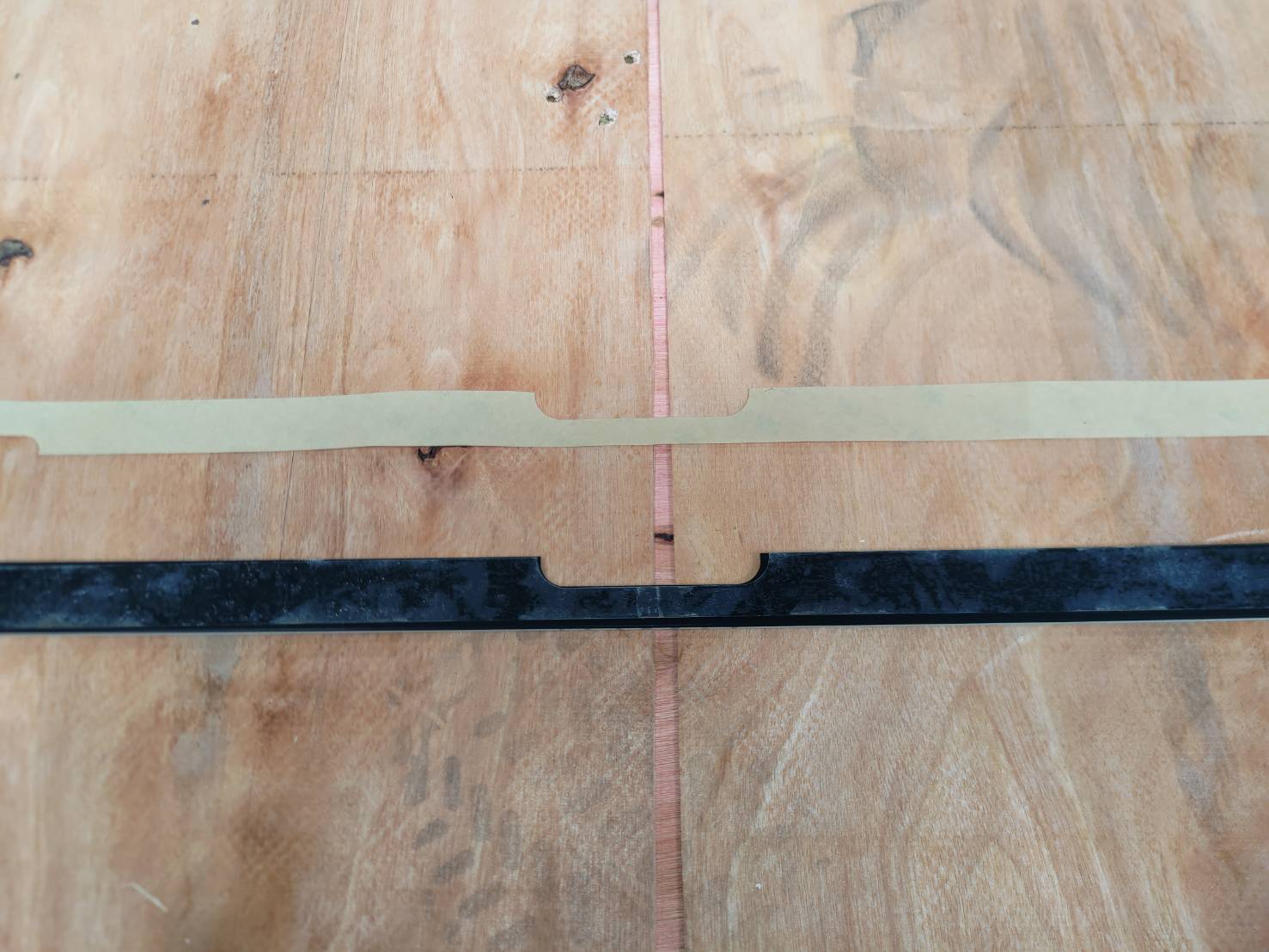

Placera tejpen på det nya kortet.
(Om tejpen redan sitter på det nya dörrgivarkortet kan du hoppa över detta steg.)
Tips: Du kan använda den bågformade öppningen i mitten för att rikta in tejpen.
Steg 13

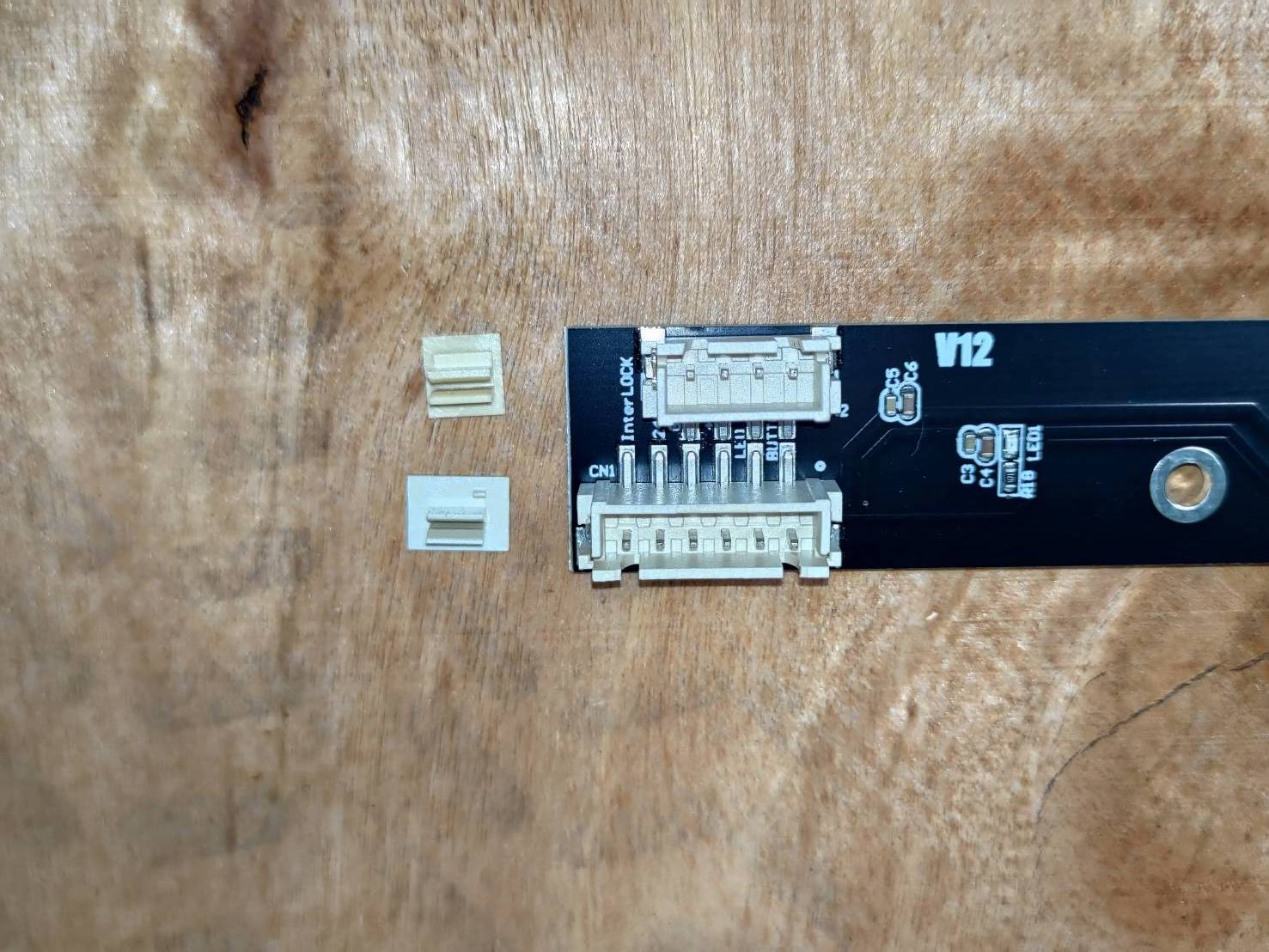

Ta bort skyddsklämmorna.
(Om klämmorna redan är borttagna kan du hoppa över detta steg.)
Steg 14

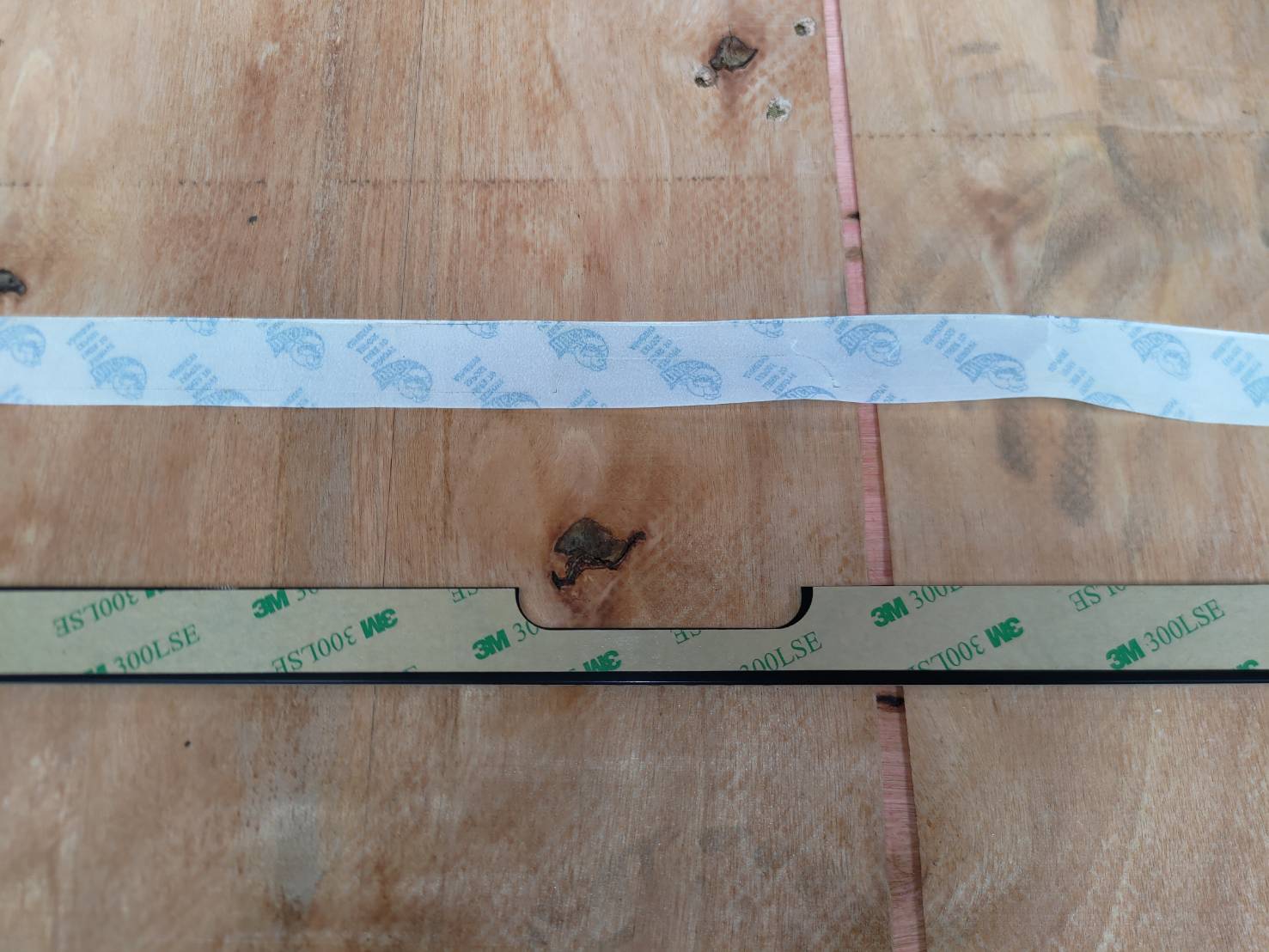

Ta bort skyddsfilmen från tejpen.
Steg 15.1
Placera kortet på maskinen.

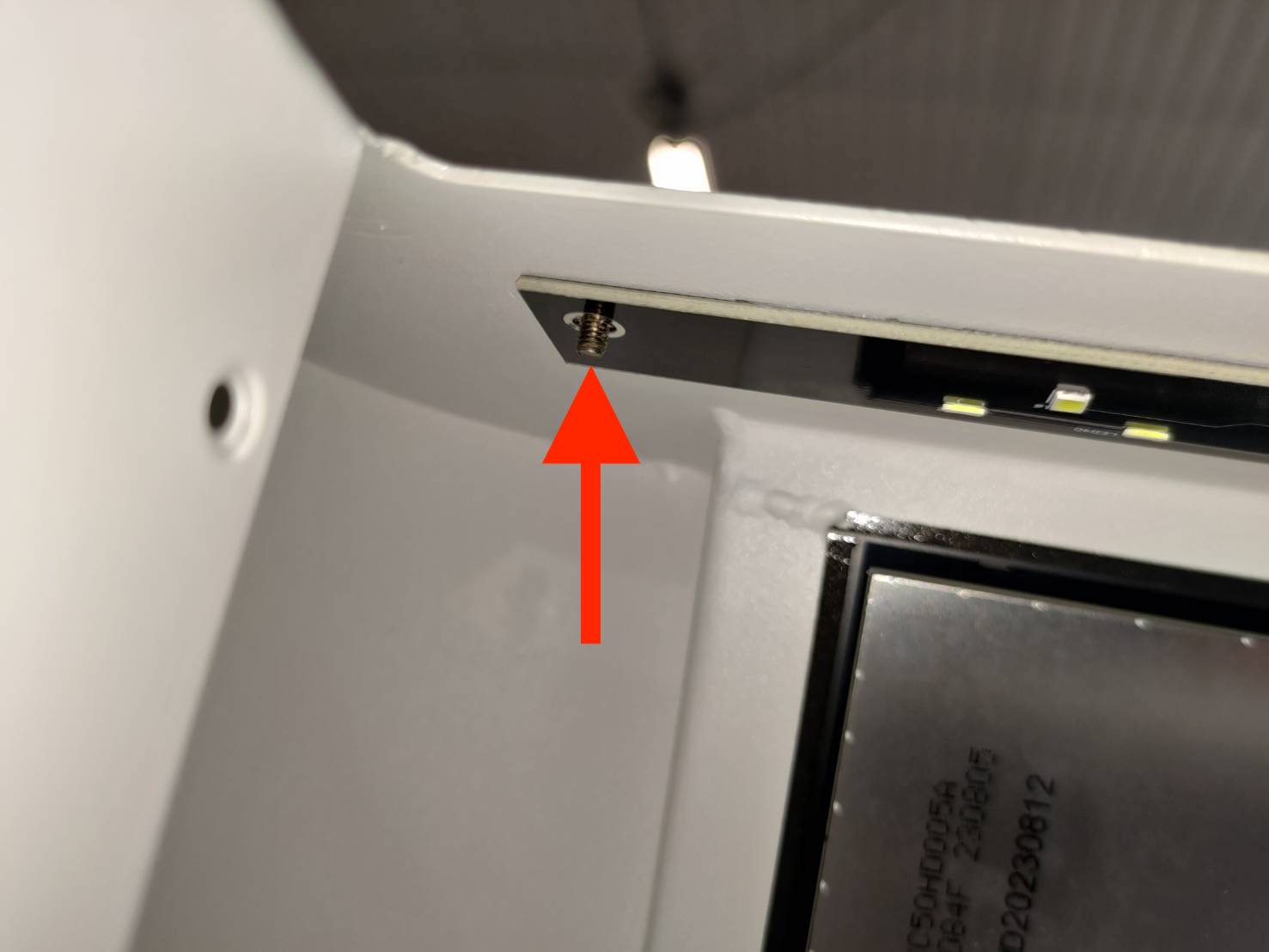

För först in hålet på kortet i stiftet (kabelsidan)
Steg 15.2

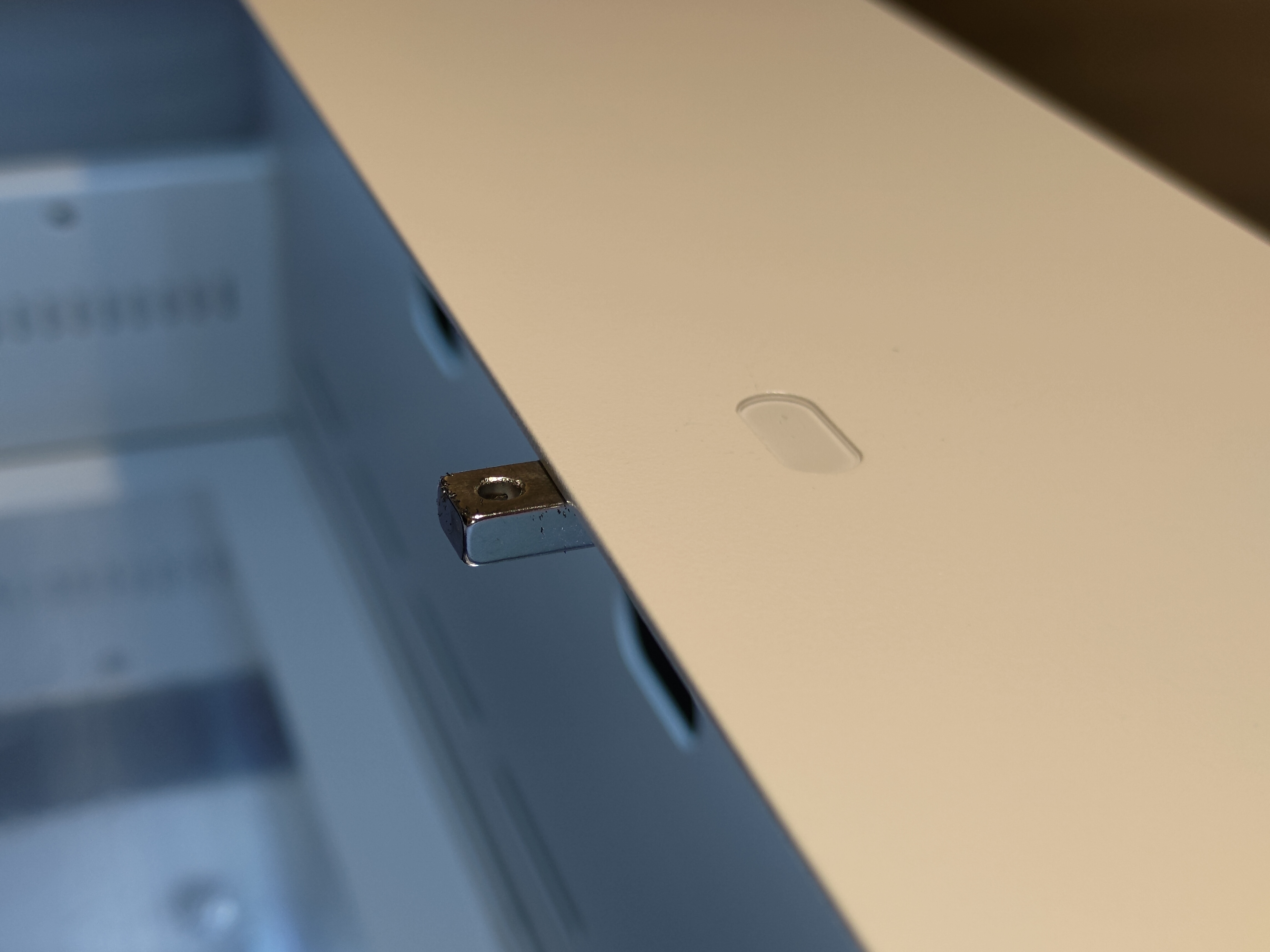

Använd den ovala öppningen i plåten för att rikta in med öppningen på kortet.

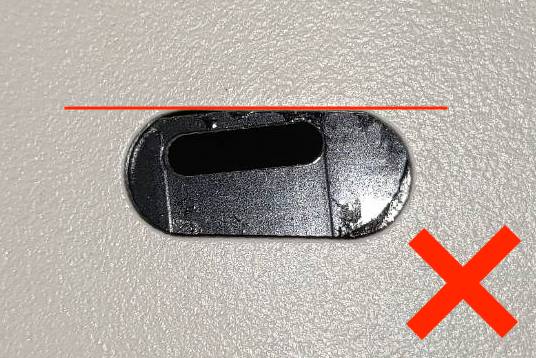

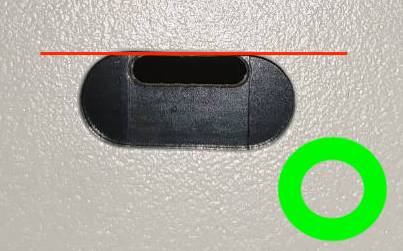

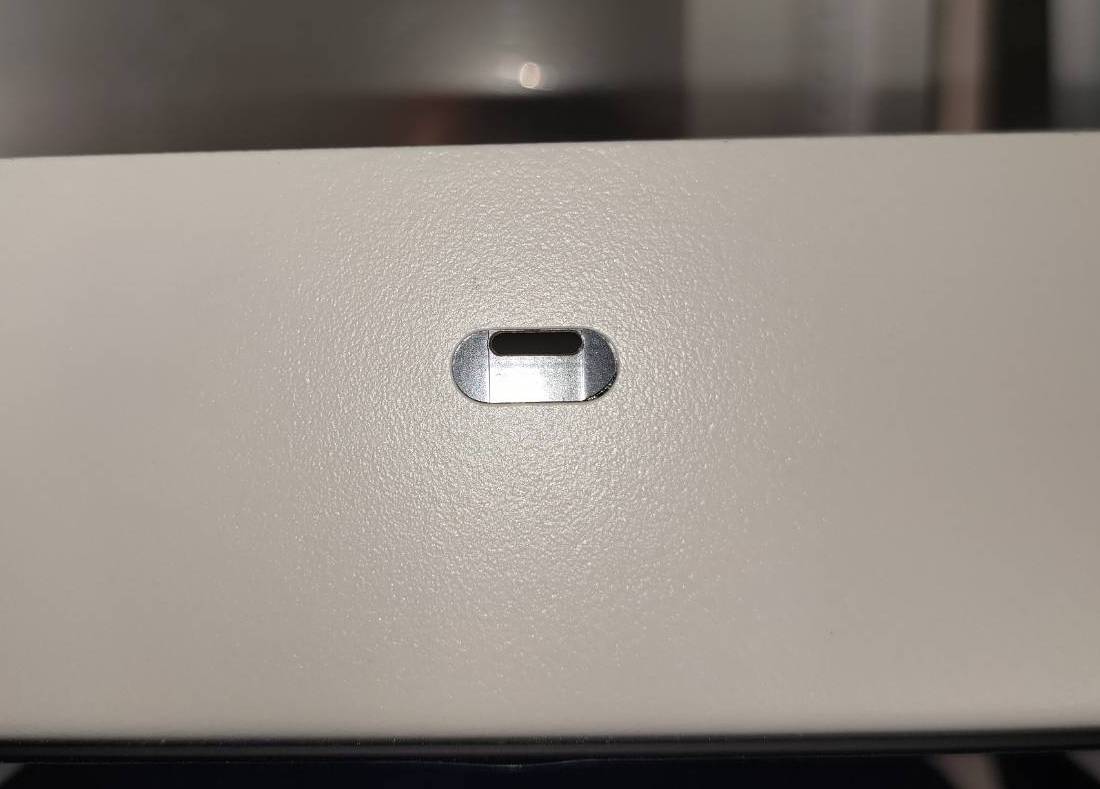

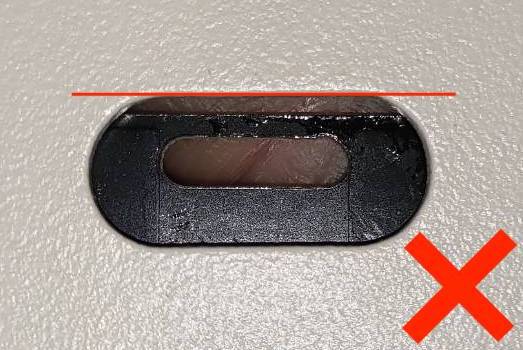

Hålet på kortet måste vara i linje med plåthålets övre kant, som visas på bilden. (Kabelsidan)
Steg 15.3
För in det andra hålet på kortet i stiftet (skärmsidan).
Steg 15.4
Använd den ovala öppningen i plåten för att rikta in med öppningen på kortet.

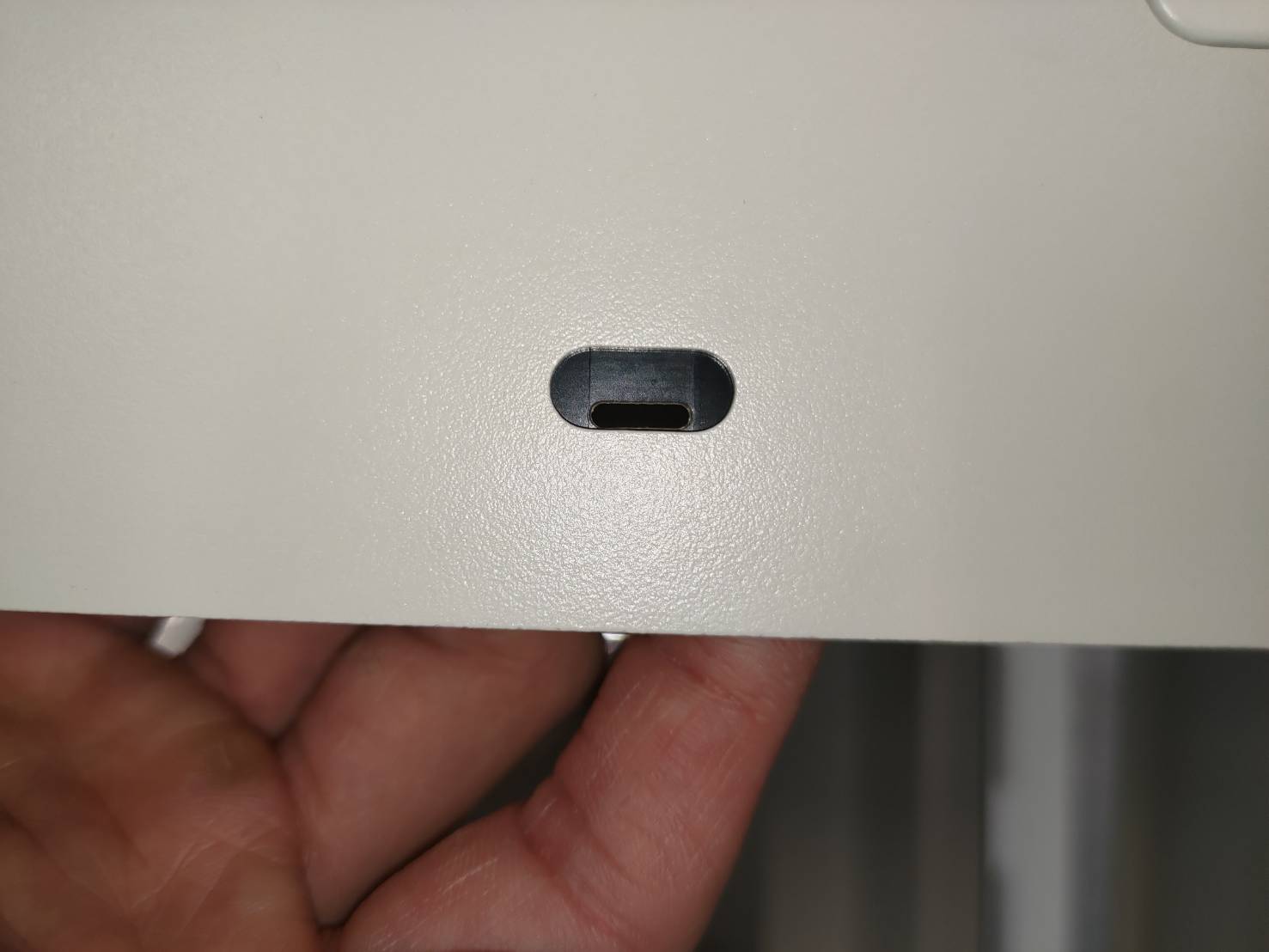

Hålet på kortet måste vara i linje med plåthålets övre kant, som visas på bilden. (Skärmsidan)
Steg 15.5
Efter att ha placerat kortet korrekt, tryck på det för att säkra det ordentligt
Steg 15.6
Skruva tillbaka dessa två 5,5 mm muttrar.
Kabelsida
Skärmsida
Steg 15.7
Anslut de två kablarna.
Steg 16
Återställ den övre ramens position.

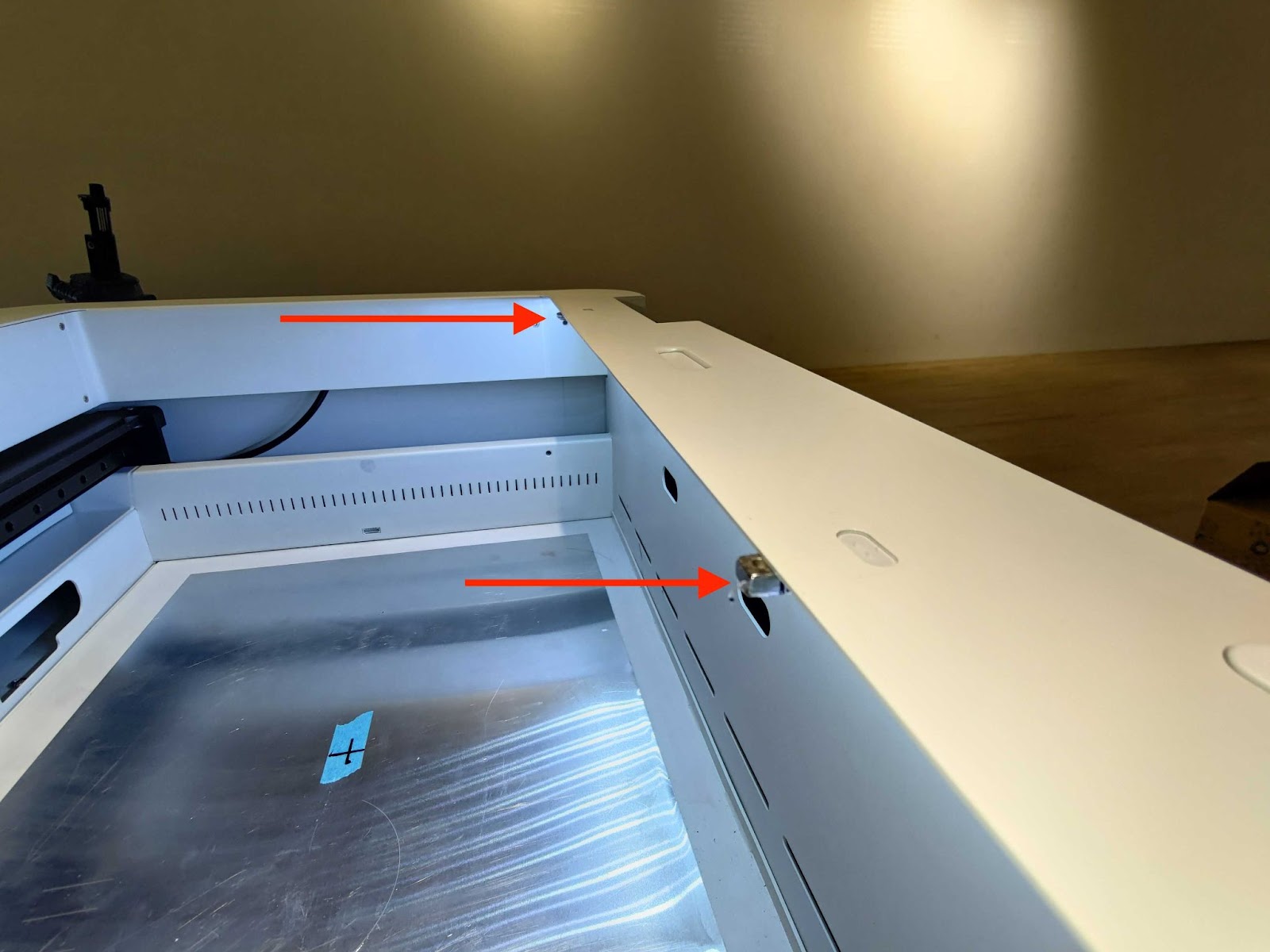

Observera att de markerade skruvhålen måste vara riktade mot arbetsområdet.
Återställa ramen:
Steg 17
Skruva fast sidoskruvarna.
Steg 18
Slå på maskinen och testa dörrdetektionen.
Exempel - Dörrdetektionen fungerar:
Om dörrdetektionen misslyckas, placera två magneter på avkänningsområdena enligt bilden.
|
|
Steg 19
Placera dekorationsbitarna i ramens hål.
(Applicera extra superlim om bitarna inte längre fäster)
Steg 20
Stäng av och vänd på maskinen. Skruva i alla skruvar på undersidan.
Observera att den markerade foten och skruven måste placeras nära USB-portarna.
Förslag:
Det är bättre att inte dra åt skruvarna helt från början eftersom vissa skruvar kan vara felriktade och svåra att skruva i. Därför rekommenderas det att dra åt alla skruvar först efter att samtliga har installerats.
Steg 21
Vänd på maskinen. Rör modulhållaren för att se om den kan röra sig fritt.
|
|
Steg 22
Försök att lossa skruven till gummifoten nära USB-portarna och försök att flytta modulhållaren igen.
