Ador - Byte av kamerakabel och kameramodul

Obs

Denna artikel gäller INTE för USA-regionen eftersom kameradesignen skiljer sig från andra regioner.
Om din Ador är USA-versionen, vänligen se följande artikel: Ador US - Byte av kameramodul

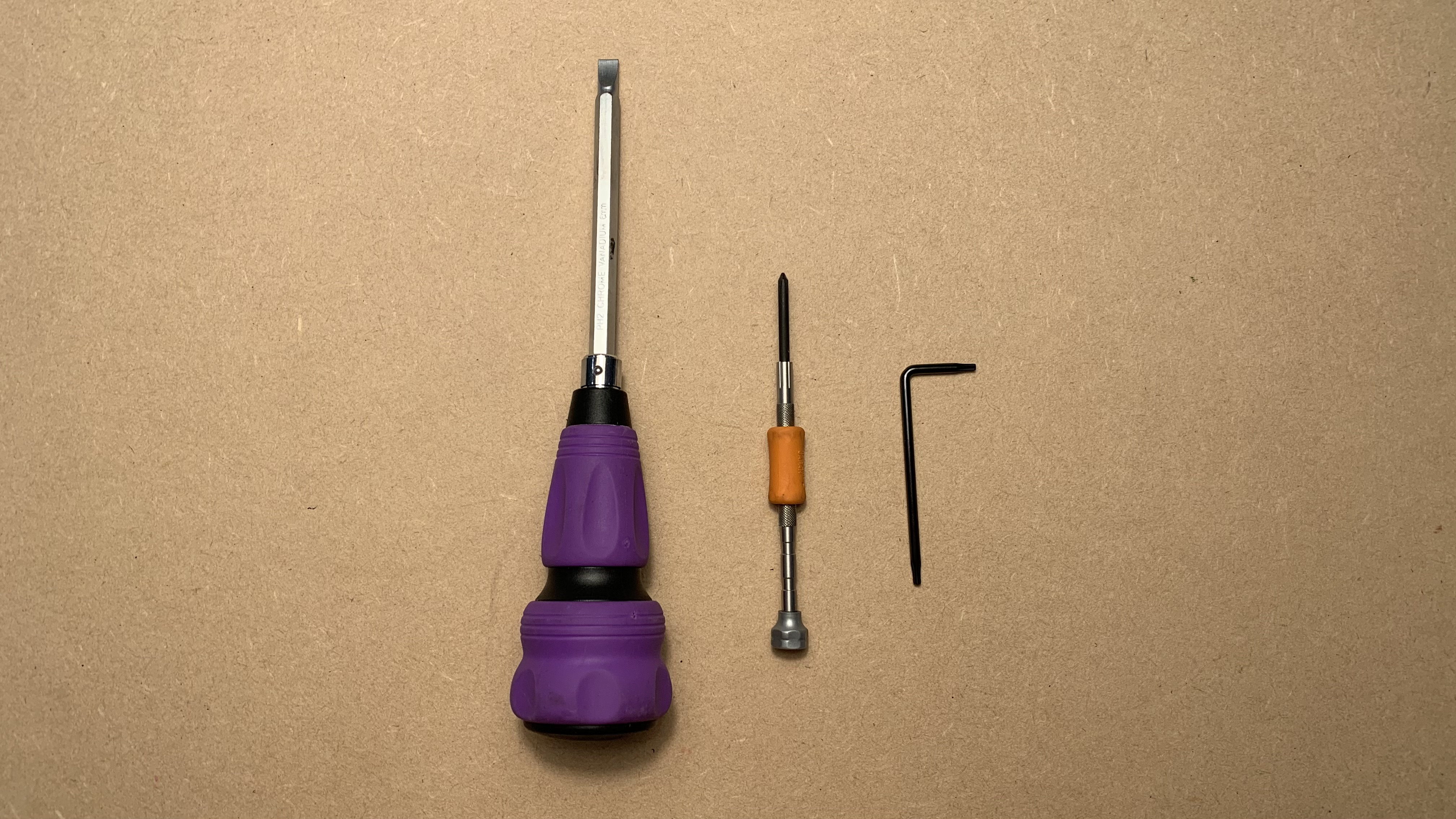

Verktyg

1. Torx T8-skruvmejsel
2. Stjärnskruvmejsel (liten)
3. Skrapa eller spårskruvmejsel

Steg 1 - Stäng av maskinen och koppla ur strömkabeln

Steg 2 - Lossa följande skruvar på plattan

T8-skruv x 8 st (Plattan och dörrkåpan sitter ihop.)

Steg 3 - Flytta plattan och dörrkåpan något framåt

Steg 4 - Koppla bort motorkabeln

Efter att ha kopplat bort denna kabel är det lättare att ta bort kamerakabeln.

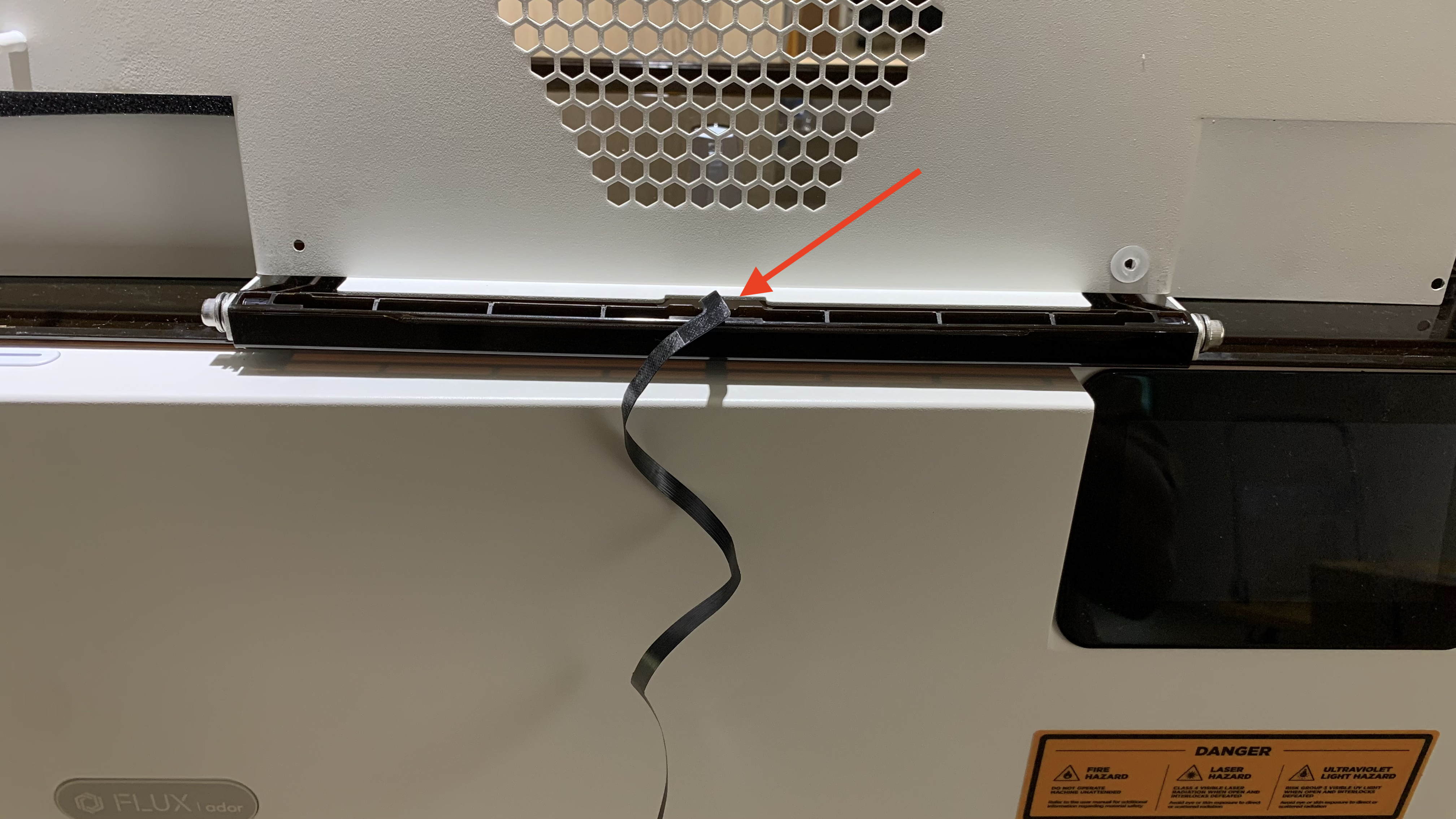

Steg 5 - Ta bort kamerakabeln

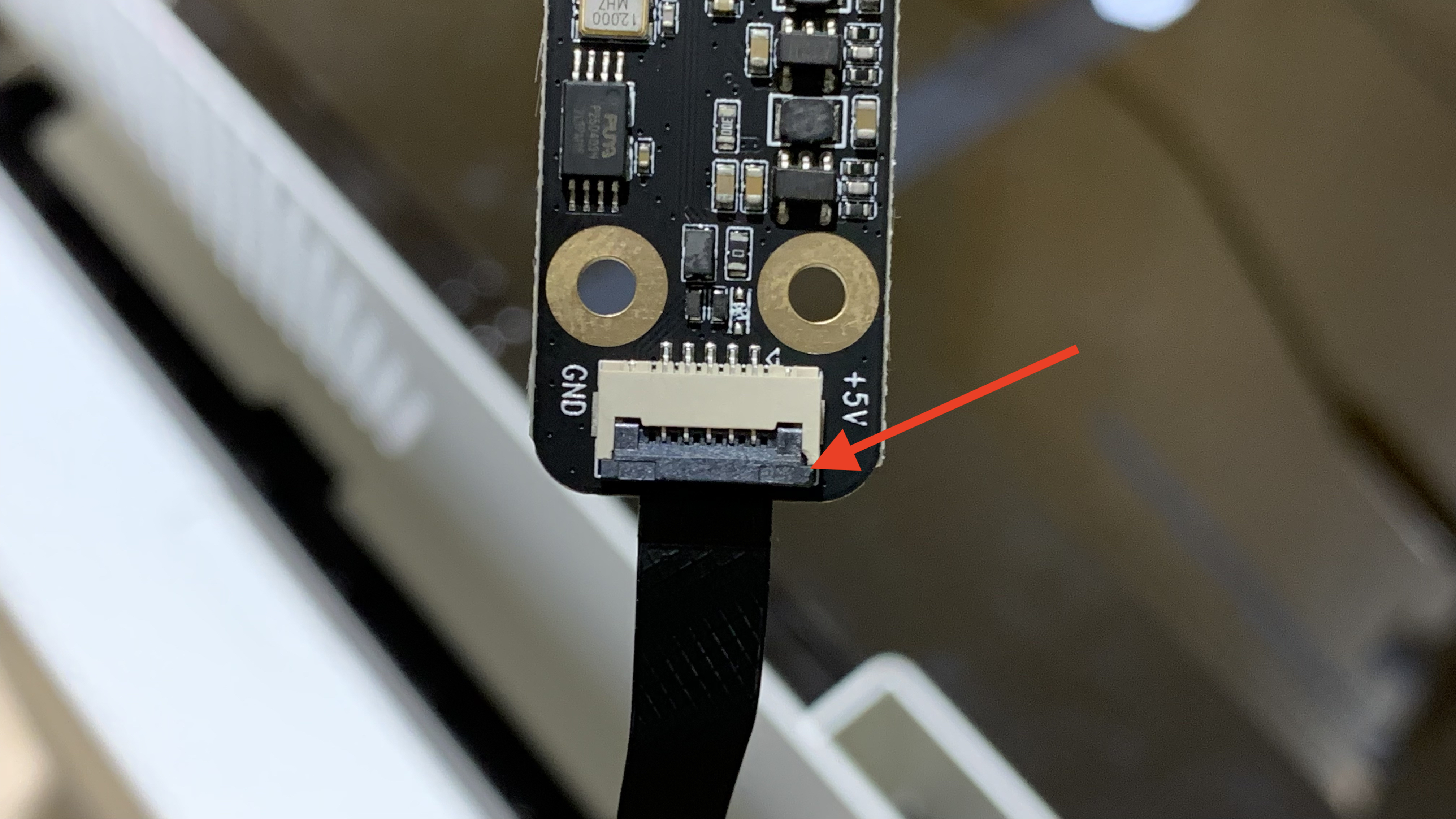

Observera att det finns en låsklämma som håller fast kabeln. Öppna klämman för att ta bort kamerakabeln.

Låsklämma stängd:

Låsklämma öppen:

Dra ut kabeln:

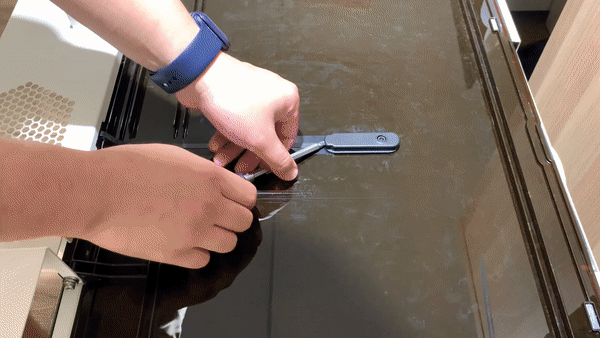

Steg 6 - Ta bort plattan och luckkåpan

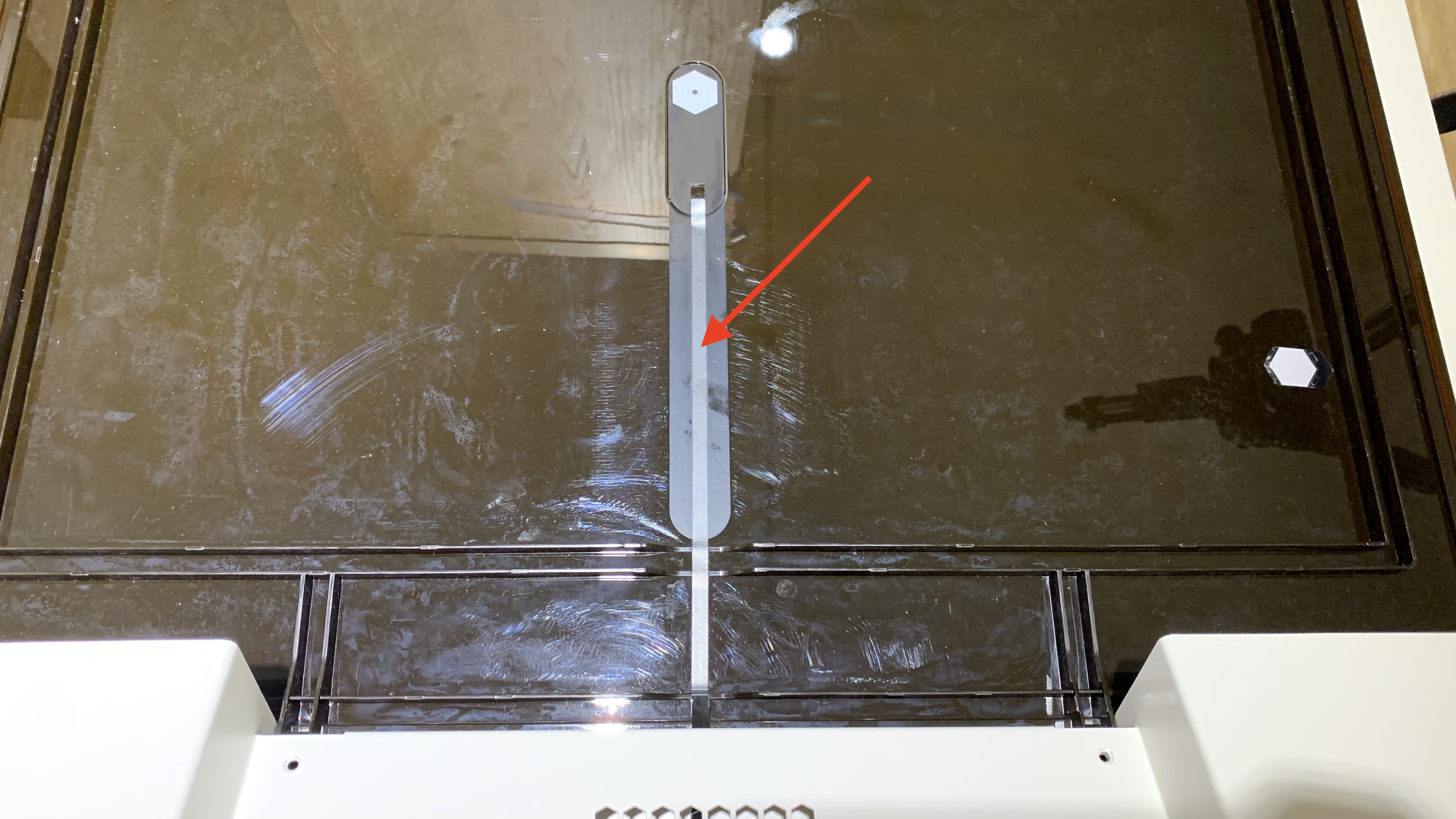

Steg 7 - Ta bort kamerakabeln från locket

Du kan hoppa över detta steg om kabeln inte ska bytas ut.

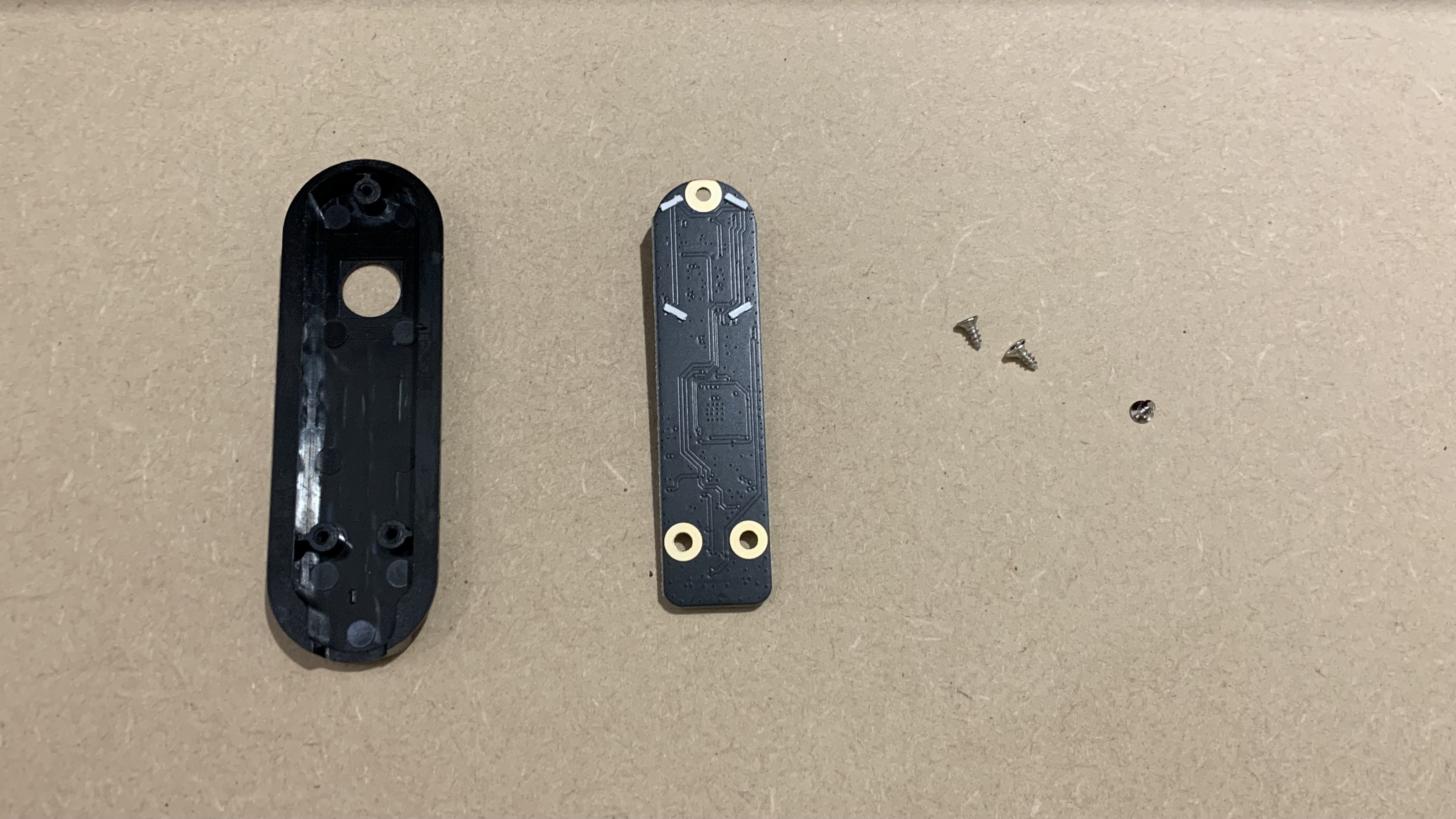

Steg 8 - Ta bort kameramodulens kretskort

Att lyfta kameramodulens kretskort (som är fäst på kameran) med direkt kraft kan leda till att kamerakabeln lossnar.

Steg 9 - Ta bort kameramodulen från kretskortet

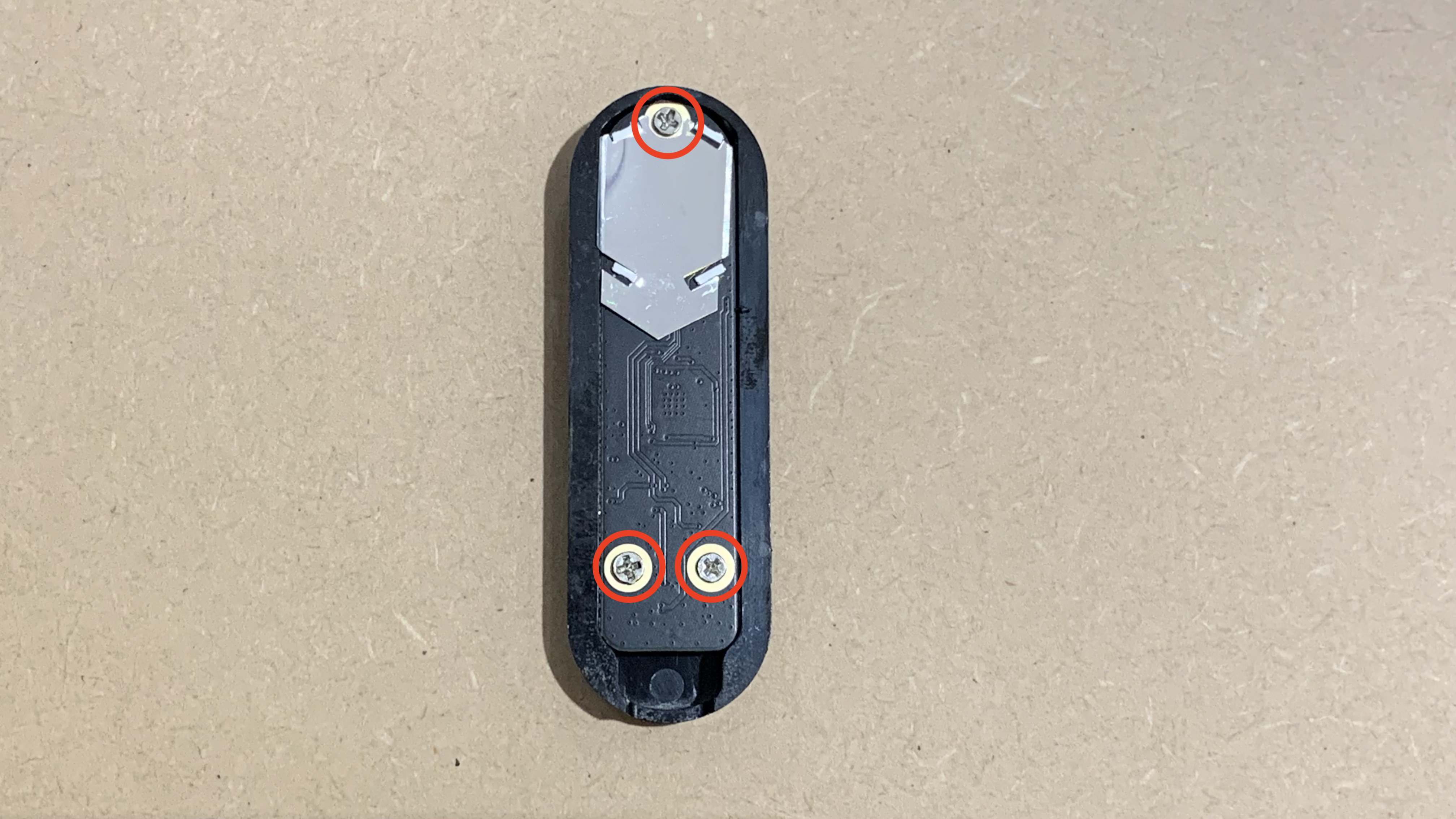

Lossa först ljusledarkortet på toppen av kameramodulen. Ta bort dessa tre skruvar.

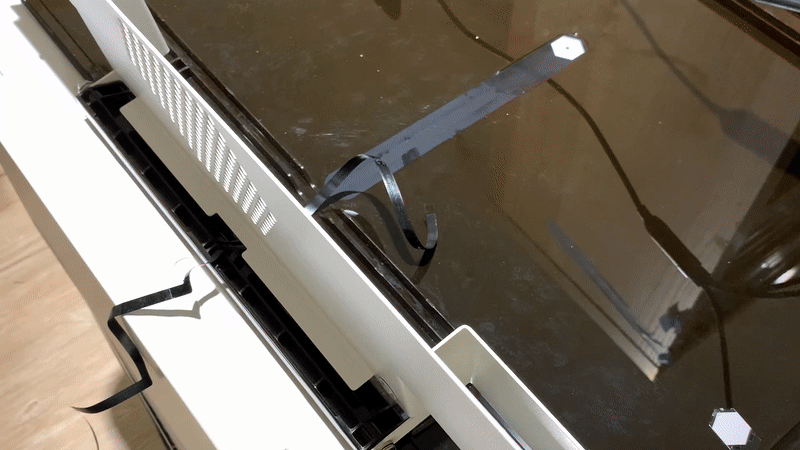

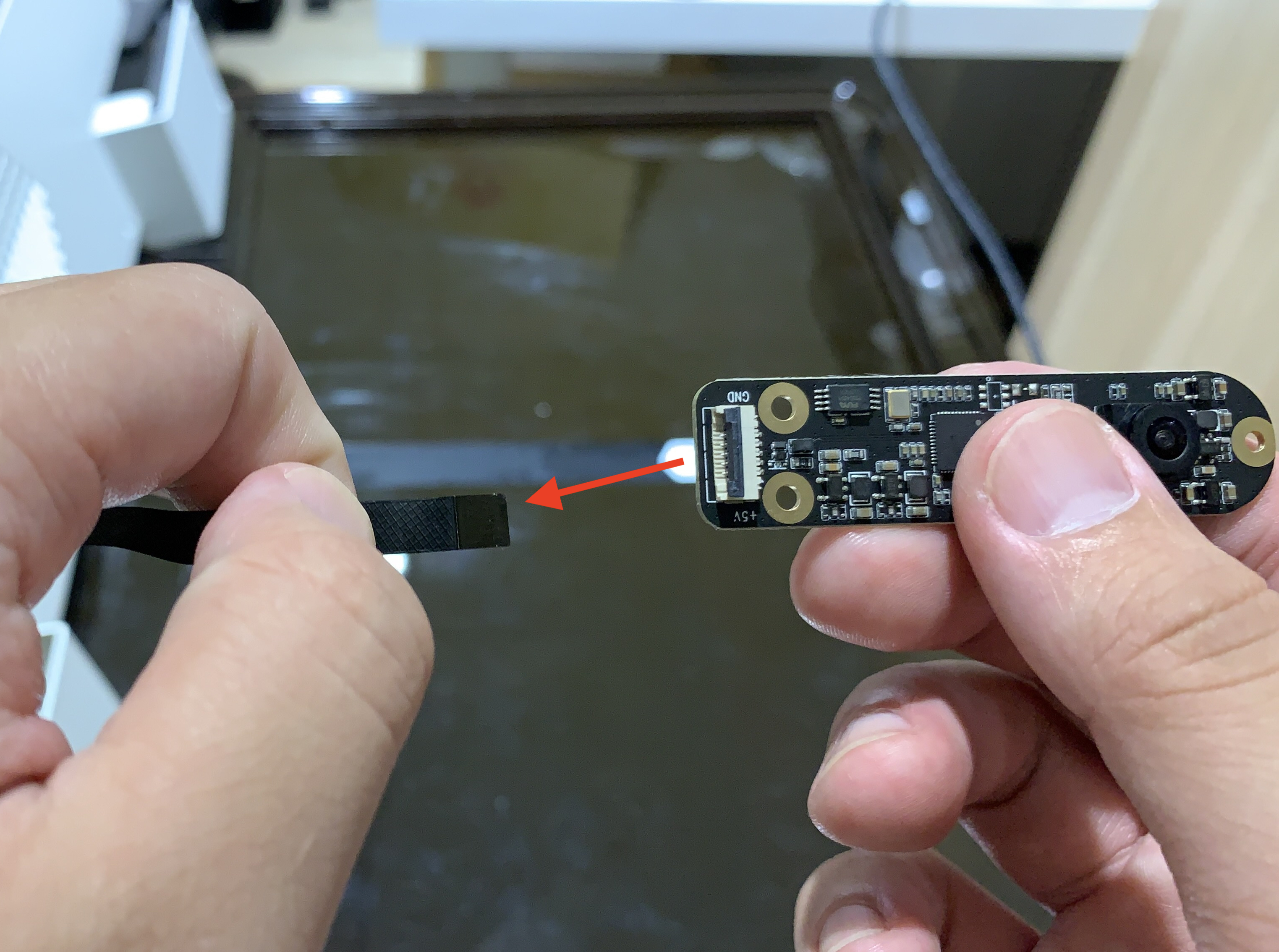

Steg 10 - Ta bort kamerakabeln.

Öppna låsklämman för att ta bort kabeln.

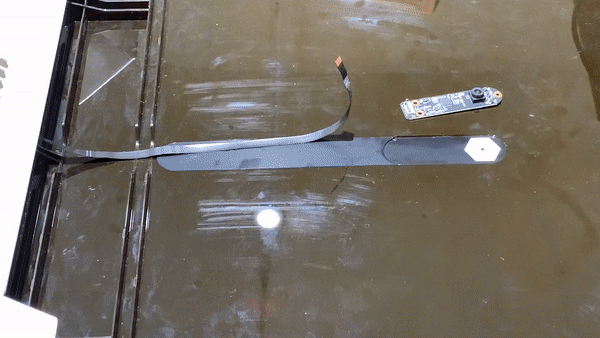

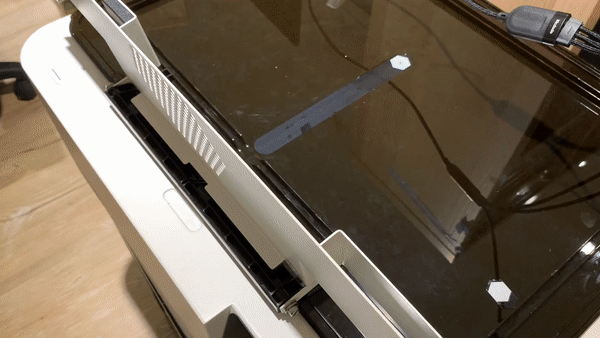

Steg 11 - För den nya kamerakabeln genom plattan och locket

Du kan hoppa över detta steg om kabeln inte ska bytas ut.

Steg 12 - Anslut kamerakabeln till kameramodulen

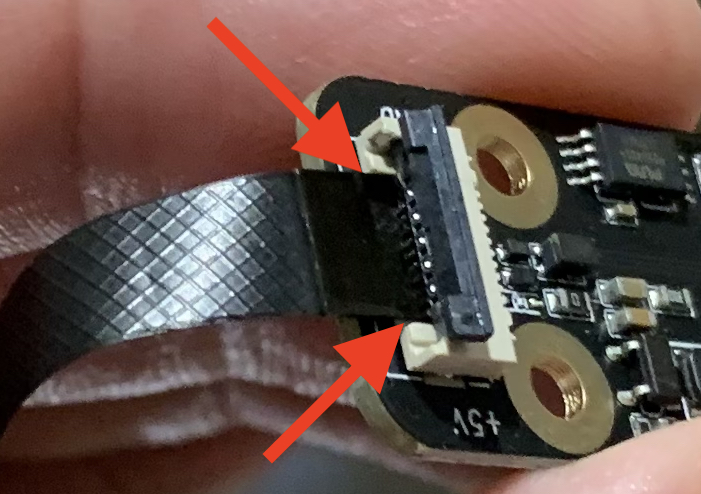

Installera kamerakabeln på modulen med metallytan nedåt. Lås klämman för att säkra den och dra försiktigt i kabeln för att säkerställa att den sitter ordentligt fast.
Kontrollera att kamerakabeln är korrekt ansluten till kontakten.

Steg 13 - Fäst kameramodulen på kameramodulens kretskort

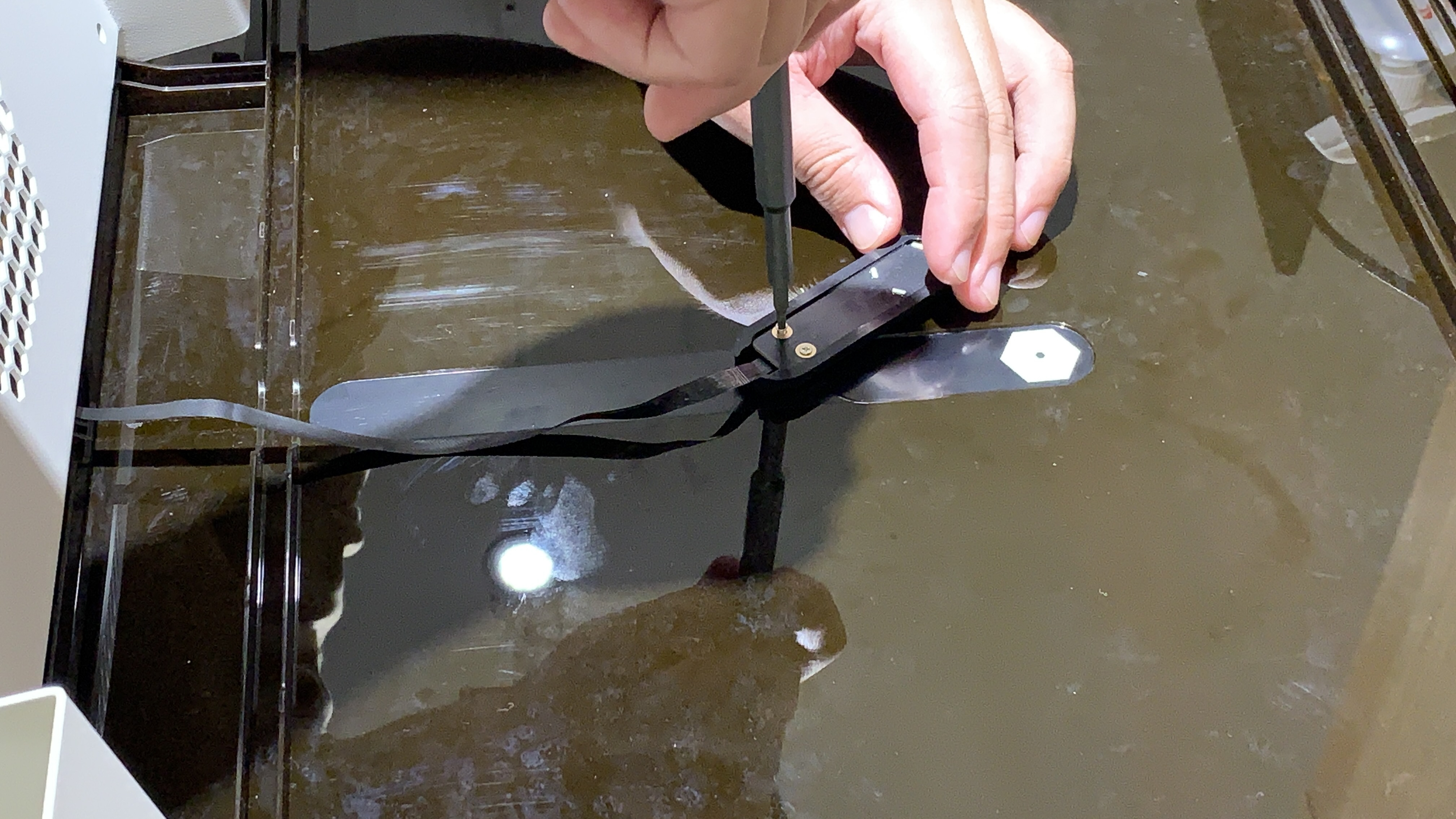

Skruva fast de tre skruvarna.

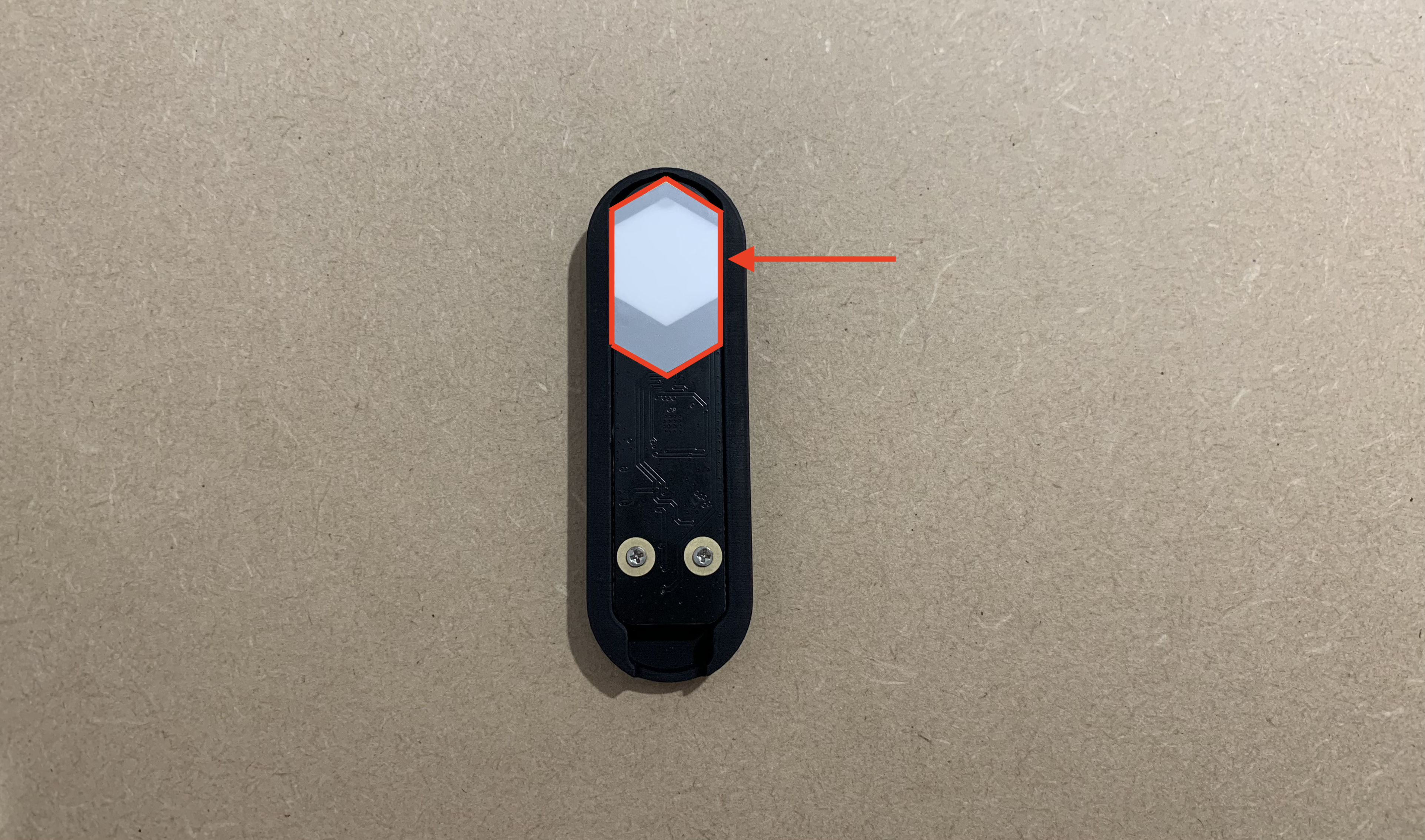

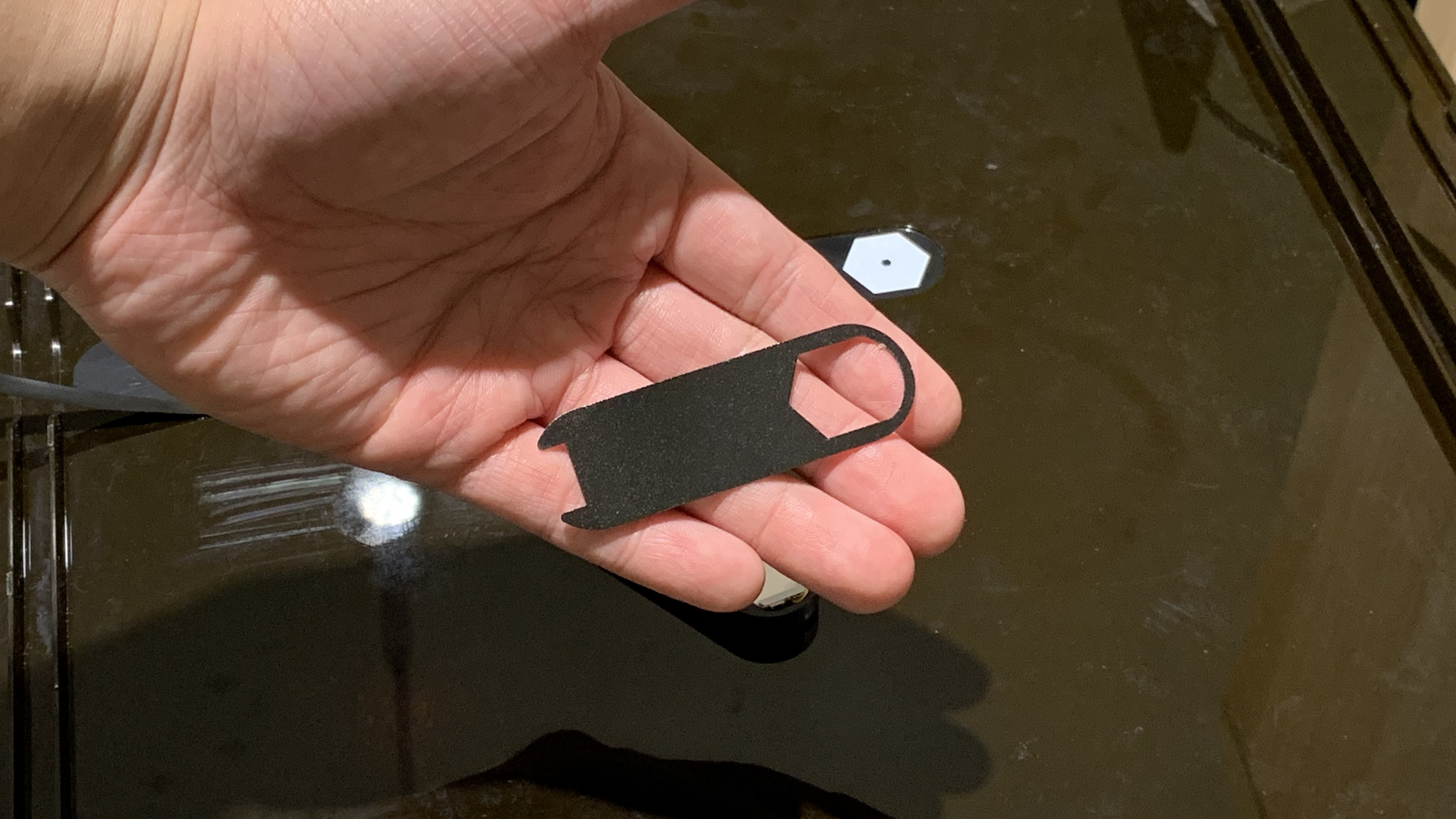

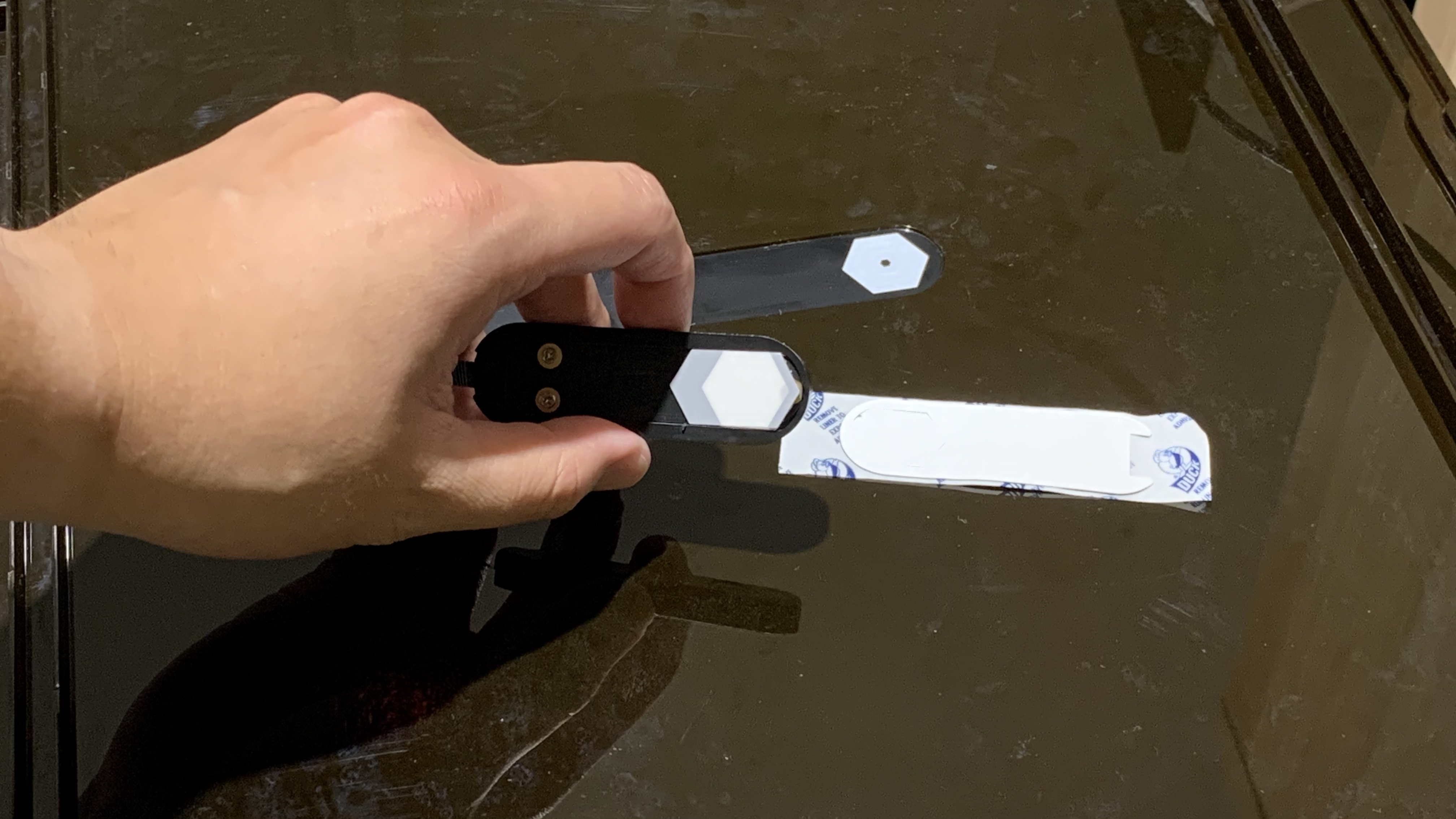

Fäst den nya ljusledarplattan på kameramodulen.

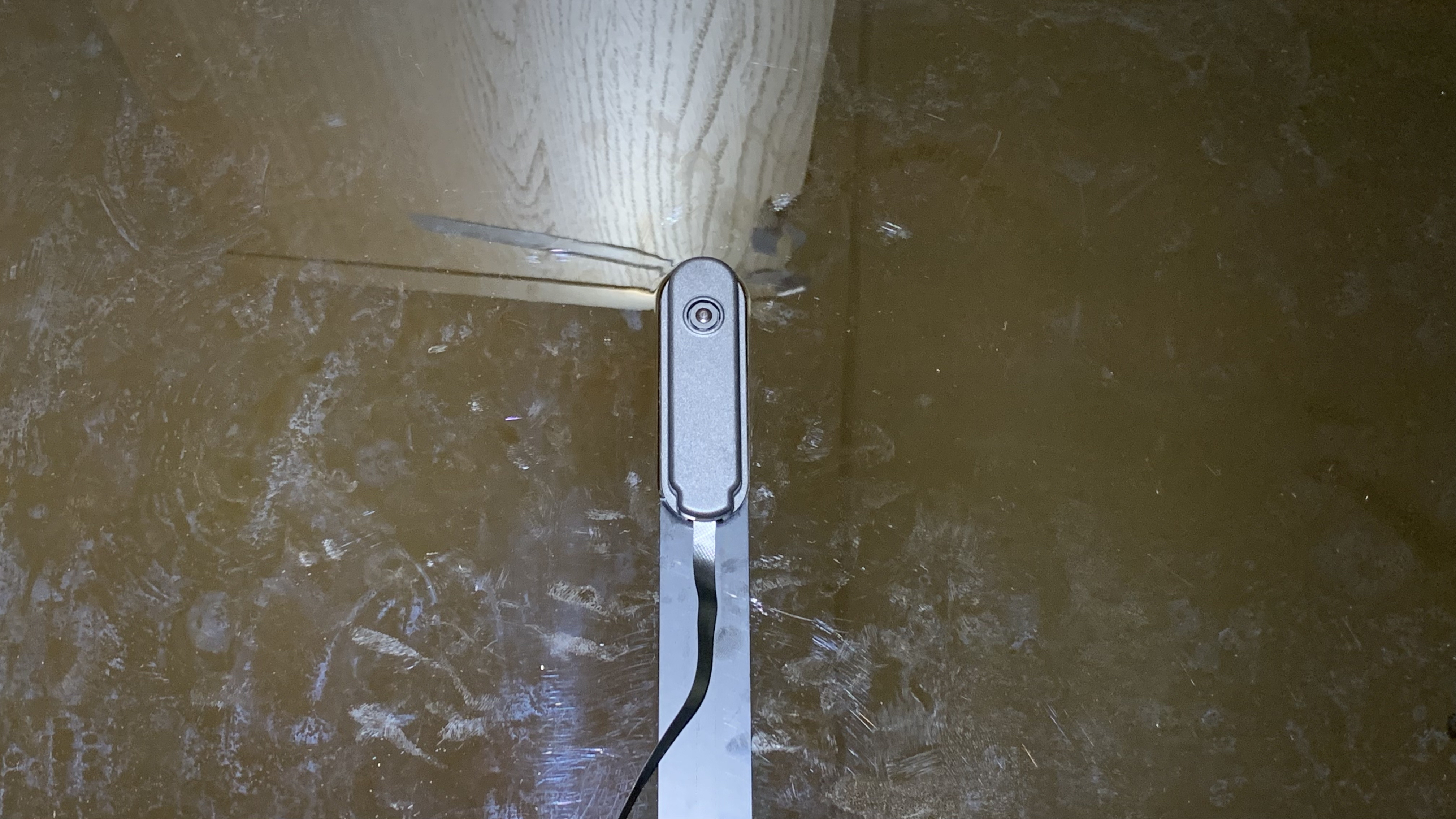

Använd tejpen för att fästa kameramodulens kretskort på locket.

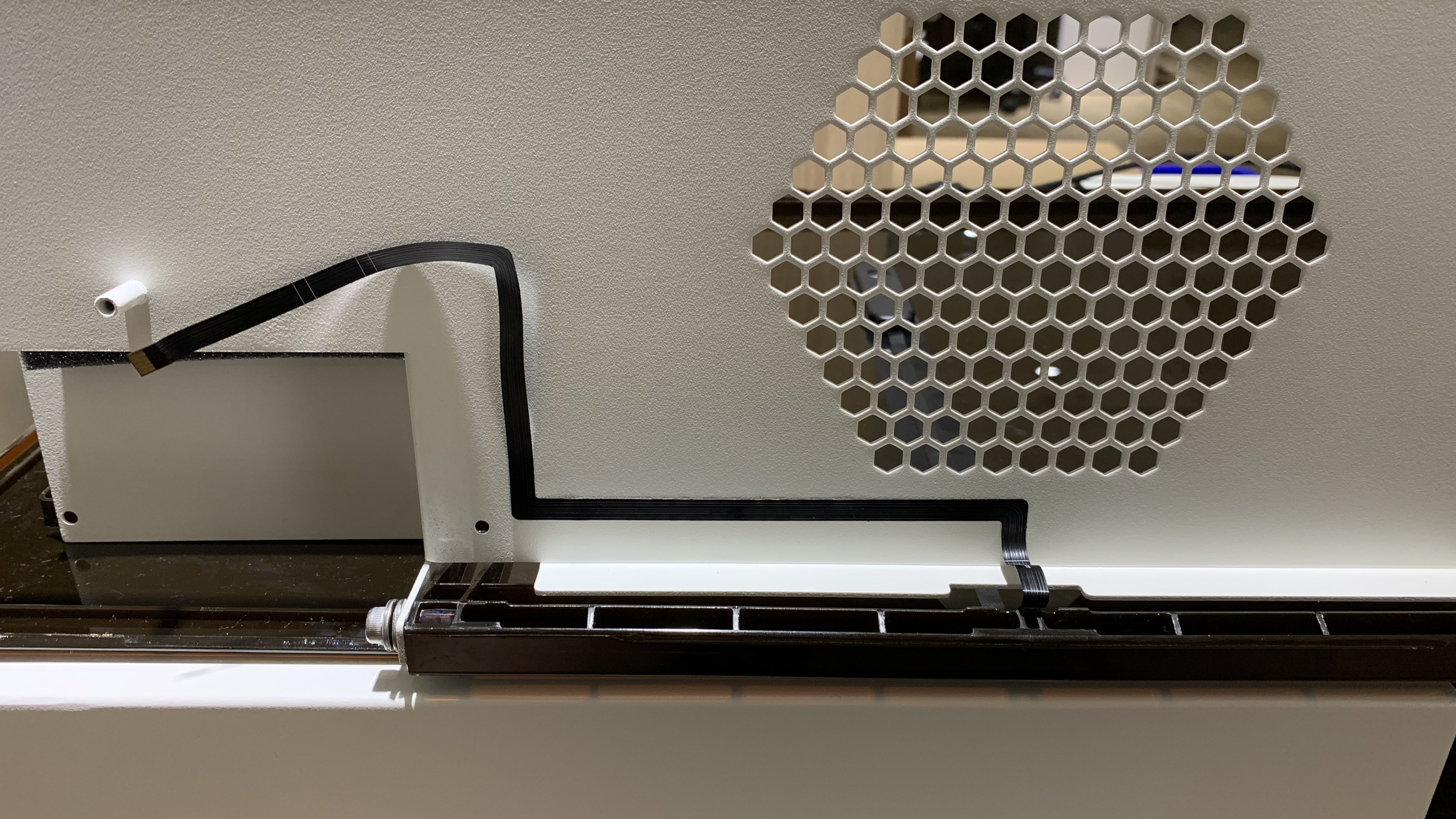

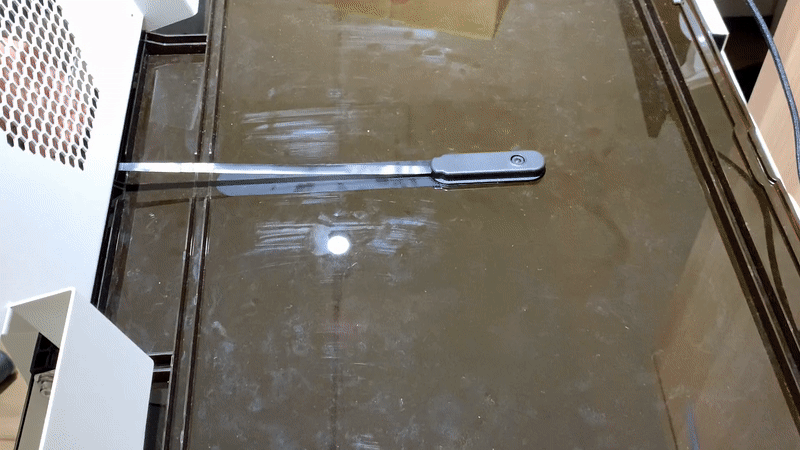

Steg 14 - Fäst kamerakabeln

Du kan hoppa över detta steg om kabeln inte ska bytas ut.

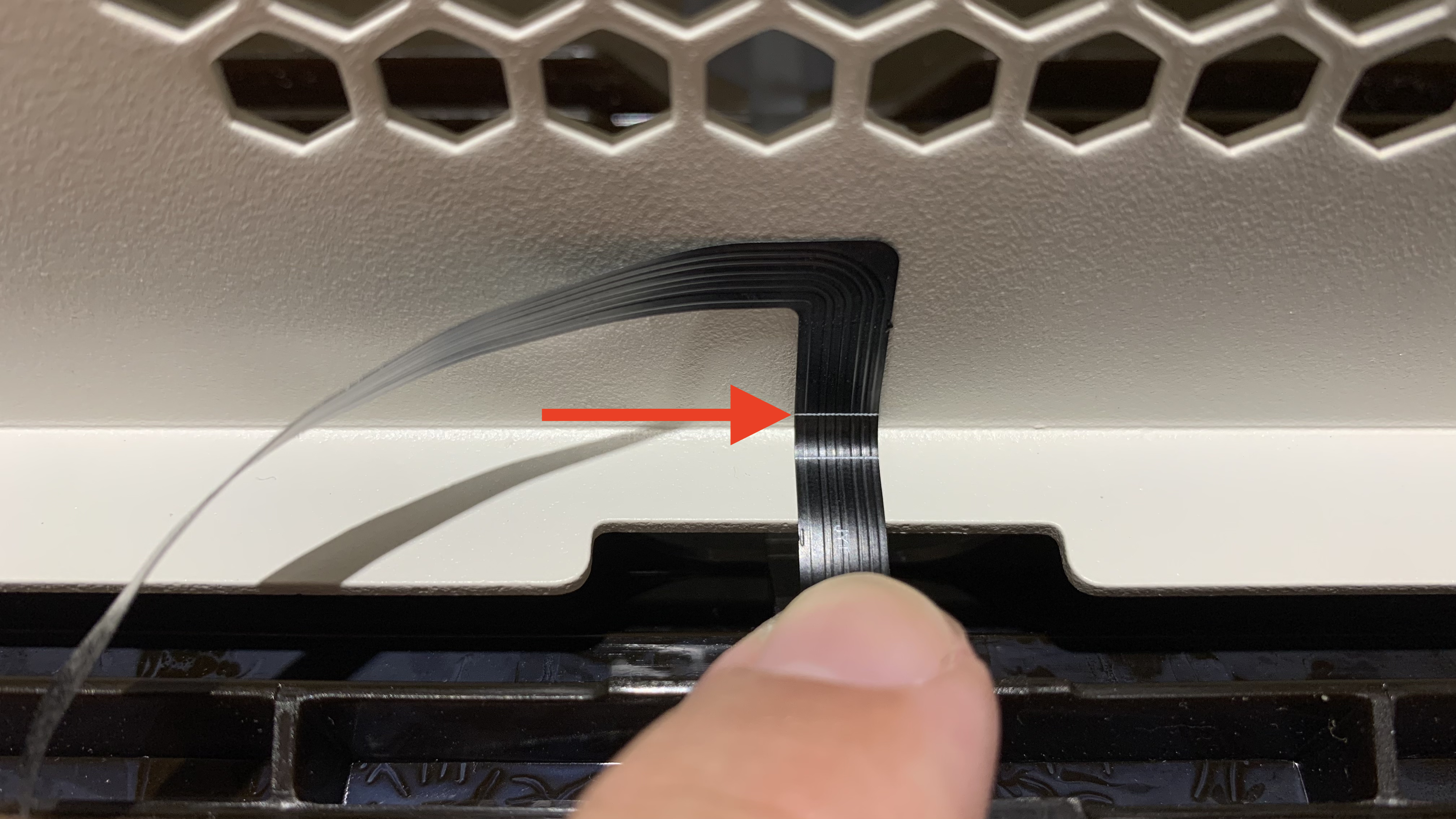

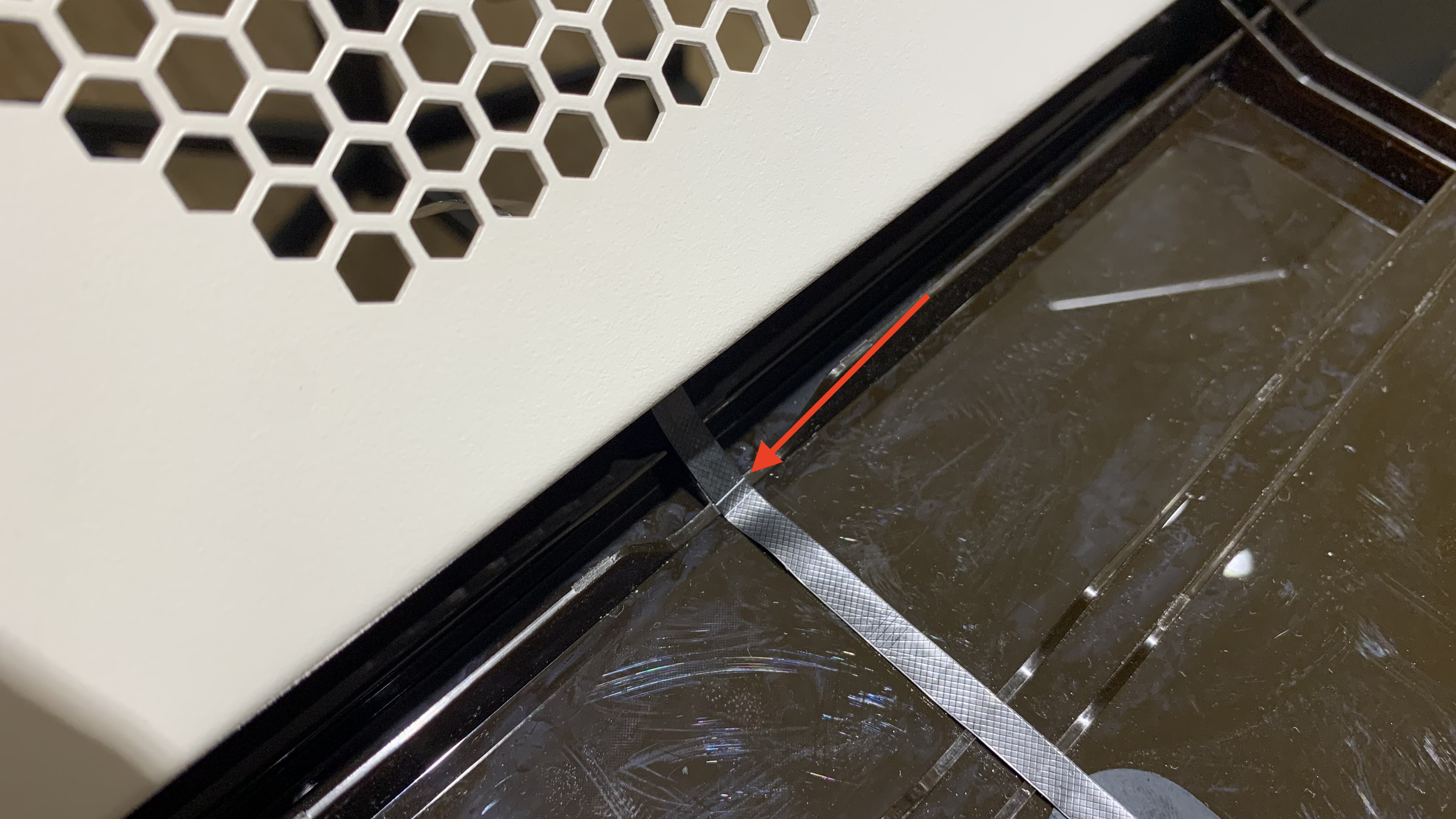

De två vita linjerna indikerar kurvans position.

Steg 15 - Placera plattan och dörrkåpan på ovansidan

Lämna tillräckligt med utrymme för att kunna nå med händerna.

Steg 16 - Anslut kamerakabeln till moderkortet

Observera att kamerakabelns metallyta måste vara vänd mot moderkortet.

Kamerakabelns metallyta:

Metallytan måste vara vänd mot moderkortet:

Anslut kabeln:

Lås fast klämman:

Steg 17 - Anslut motorkabeln

Steg 18 - Skjut tillbaka plattan och skruva fast skruvarna

T8-skruv x 8 st

Steg 19

När du har slutfört ovanstående steg har kamerakabeln bytts ut framgångsrikt. Eftersom proceduren involverade att flytta dörrkåpan och kameran, vänligen utför en kamerakalibrering som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Kamerakalibrering.
