Ador - Byte av moderkort

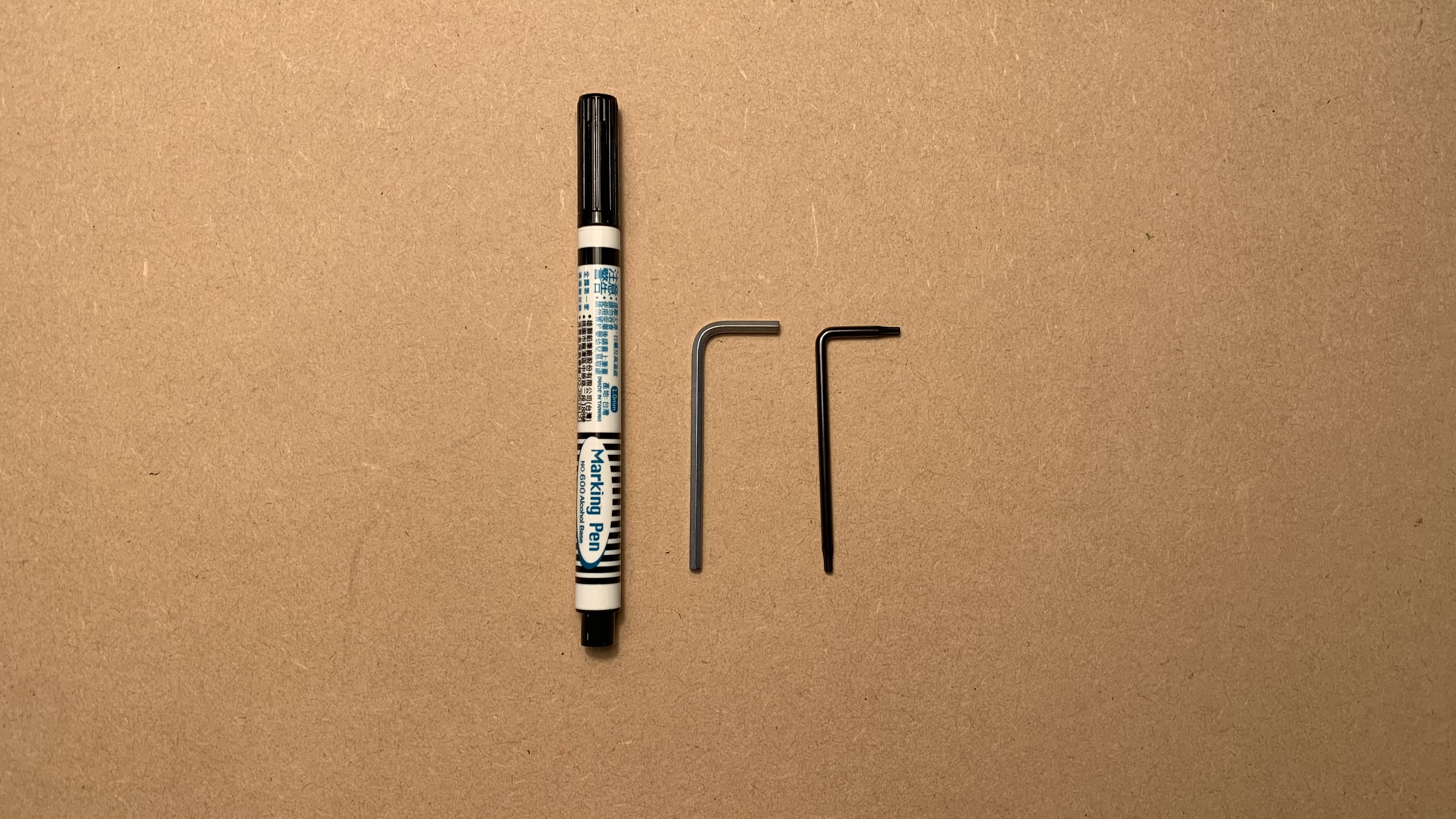

Verktyg

1. Torx T8 skruvmejsel
2. 2,5 mm insexnyckel
3. Märkpenna eller färgtejp

Steg 1 - Stäng av maskinen och koppla ur strömkabeln

Steg 2 - Lossa dessa skruvar på plattan

T8-skruv x 8 st (Plattan och luckan sitter ihop.)

Steg 3 - Flytta plattan och luckan något framåt

Steg 4 - Koppla bort motorkabeln

Efter att du har kopplat bort denna kabel är det lättare att koppla bort kamerakabeln.

Steg 5 - Koppla bort kamerakabeln

Observera att det finns en klämma som låser kabeln. Öppna klämman för att koppla bort kamerakabeln.

Klämma låst:

Klämma öppen:

Dra ut kabeln:

Steg 6 - Ta bort plattan och luckan

Steg 7 - Markera positionen för 38-polig flatkabel med penna eller tejp

Steg 8 - Koppla bort kablarna till höger om huvudkortet

Du kan ta ett foto ifall du skulle glömma kablarnas position.

Steg 9 - Ta bort skruvarna från moderkortet

3 mm insexskruv x 4 st

Steg 10 - Ta bort 38-polig flatkabel från plattan

Observera att det finns tejp på kabelns baksida.

Dra ut moderkortet i 45 graders vinkel.

Denna kabel måste tryckas på låset för att kunna tas bort.

Ta bort alla kablar.

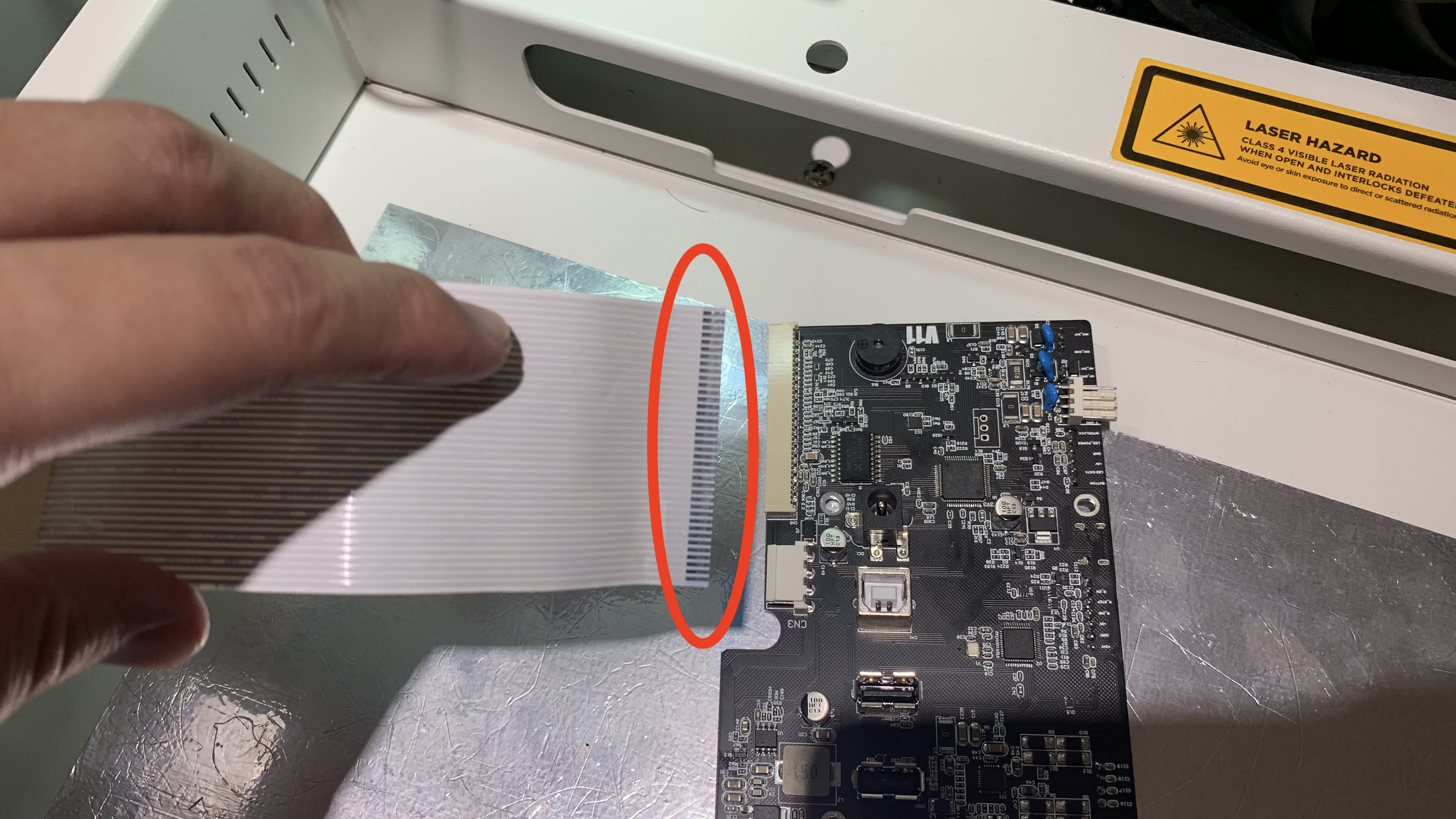

Steg 11 - Anslut 38-polig flatkabel till det nya moderkortet

Observera att anslutningsstiften måste vara vända uppåt.

Steg 12 - Anslut kablarna och sätt tillbaka moderkortet

Observera att du inte ska vika några kablar.

Steg 13 - Skruva fast skruvarna på moderkortet

Steg 14 - Anslut alla kablar förutom kamerakabeln och motorkabeln

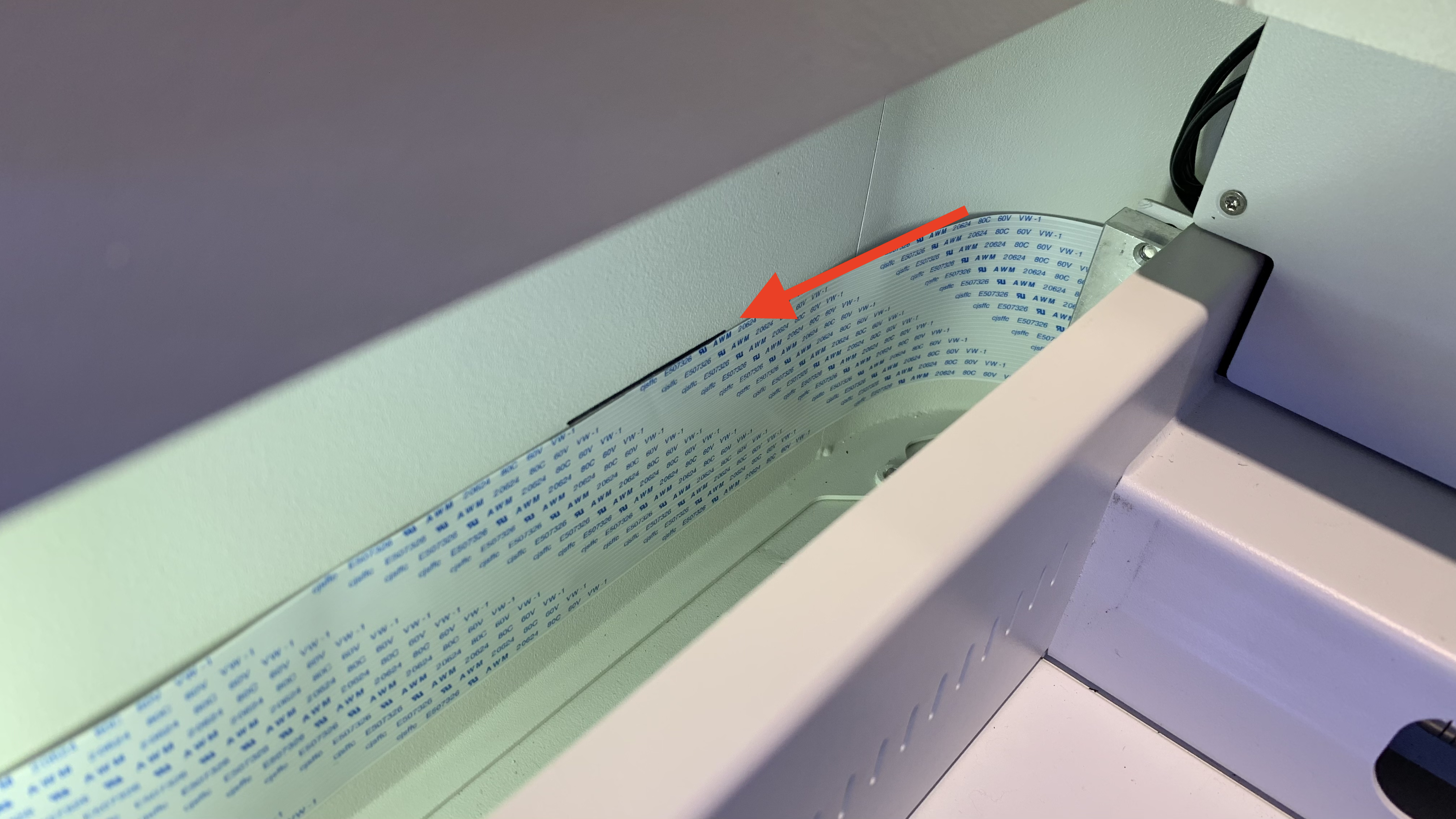

Steg 15 - Fäst 38-polig flatkabel

Rikta in flatkabelns övre kant med markeringens nedre kant och fäst den längs plattans vänstra sida, från det övre vänstra hörnet.

Steg 16 - Sätt tillbaka plattan och luckan på ovansidan

Lämna tillräckligt med utrymme för att kunna nå med händerna.

Steg 17 - Anslut kamerakabeln till moderkortet

Observera att kamerakabelns metallyta måste vara vänd mot moderkortet.

Kamerakabelns metallyta:

Metallytan måste vara vänd mot moderkortet:

Anslut kabeln:

Lås kontakten:

Steg 18 - Anslut motorkabeln

Steg 19 - Skjut tillbaka plattan och skruva fast skruvarna

T8-skruv x 8 st

Steg 20

När du har slutfört ovanstående steg har luckan bytts ut framgångsrikt. Eftersom proceduren involverade att flytta luckan och kameran, vänligen utför en kamerakalibrering som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Camera Calibration
