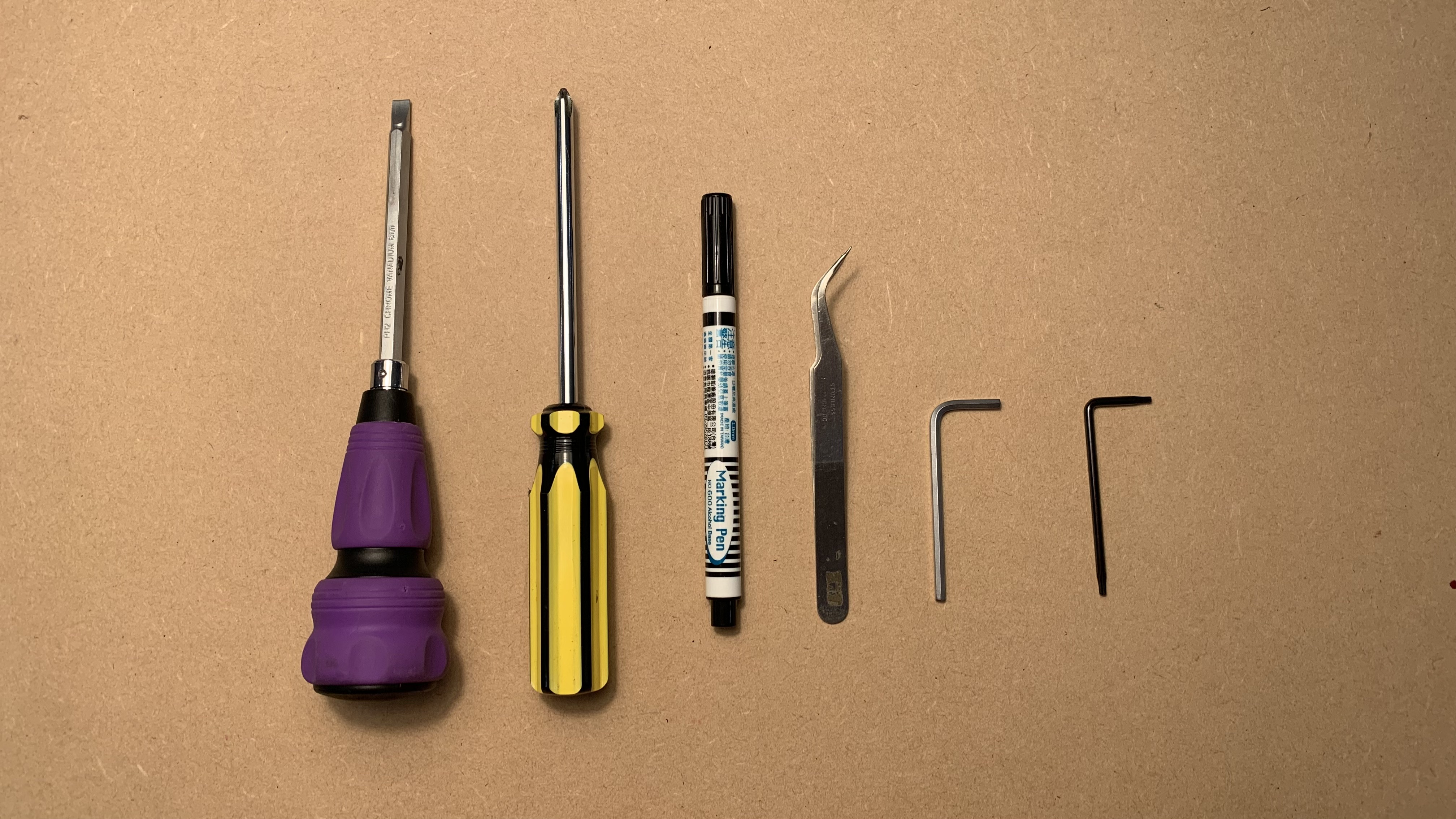

Verktyg
| 1 |
Torx T8 skruvmejsel |
| 2 |
3 mm insexnyckel |
| 3 |
Stjärnskruvmejsel |
| 4 | Märkpenna |
| 5 |
Skrapa eller spårskruvmejsel |
| 6 |
Pincett |
Steg 1
Stäng av maskinen, koppla ur strömkabeln och vänd maskinen upp och ned.
Steg 2
Markera gummifoten och skruven som är närmast USB-porten.
Syftet med markeringen är att denna fots skruv är kortare än de andra och måste placeras i samma position.
Steg 3
Skruva loss dessa bottenskruvar.
(T8-skruv x 6 st. & 3 mm insexskruv x 4 st.)
Steg 4
Vänd på maskinen och skruva loss sidoskruvarna (T8-skruv x 2 st.)
Steg 5
Markera skruvhålen på båda sidor med en penna.
Syftet är att påminna dig om att de markerade sidorna ska vara vända mot arbetsytan vid montering.
Steg 6
Skjut modulhållaren mot fläkten så långt det går.
Steg 7
Lyft den övre ramen med båda händerna och placera den på distansstiften.
(Var försiktig så att kablarna inte fastnar mellan ramarna.)
Exempel på hur ramen sitter på distansstiften:
Exempel på lyftvideo (videon är inspelad inuti maskinen):
Steg 8
Vik 3M-skumtejpen mot skärmen.
Steg 9
Markera USB-C-kabeln.
Anledningen är att USB-C-kontakten måste anslutas i rätt riktning. Genom att markera den nu kommer du att veta den ursprungliga riktningen vid montering. (Den markerade sidan ska vara vänd mot arbetsytan.)
Steg 10
Ta en bild för att dokumentera kablarnas ursprungliga positioner.
Syftet är att komma ihåg kablarnas placering för att kunna återansluta dem korrekt.
Steg 11

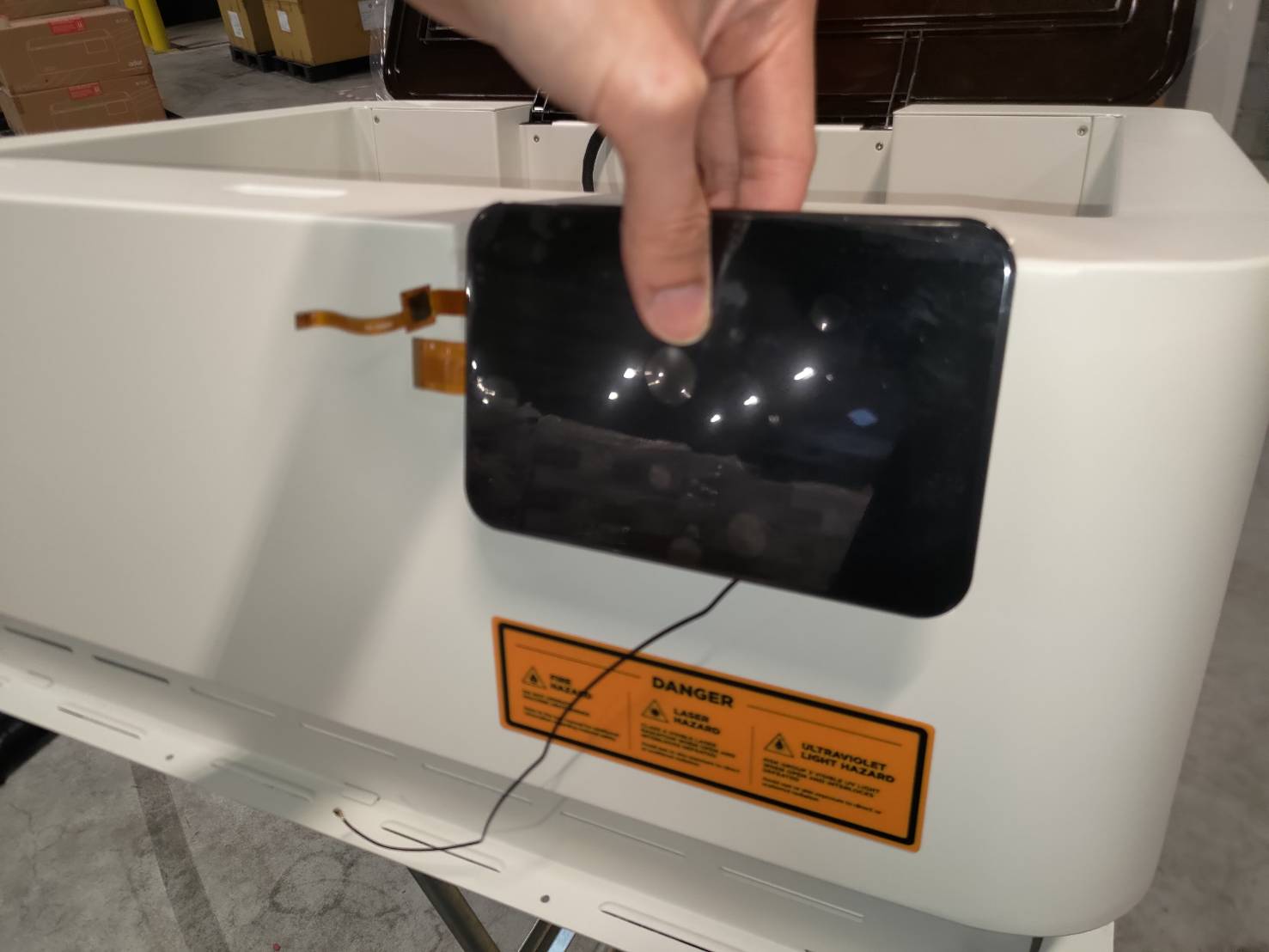

Avlägsna flatkablarna, USB-C-kabeln och WiFi-antennen.
Observera att flatkablarna har låsklämmor. Öppna klämmorna för att ta bort flatkablarna.
Placering av USB-C och WiFi-antenn:
Allt borttaget:
Steg 12
Skruva loss dessa krysskruvar för att ta bort RK-kortet.
Steg 13

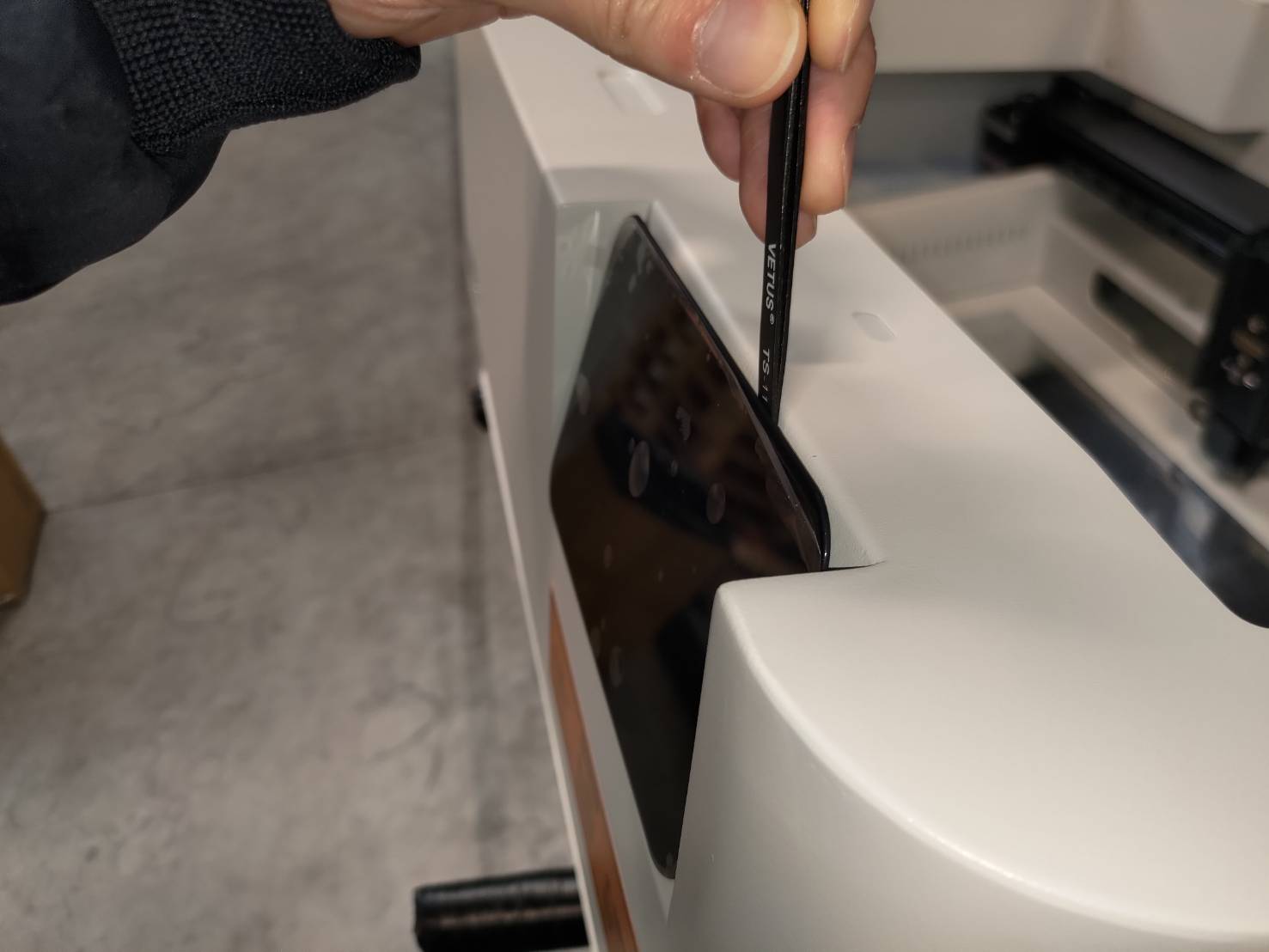

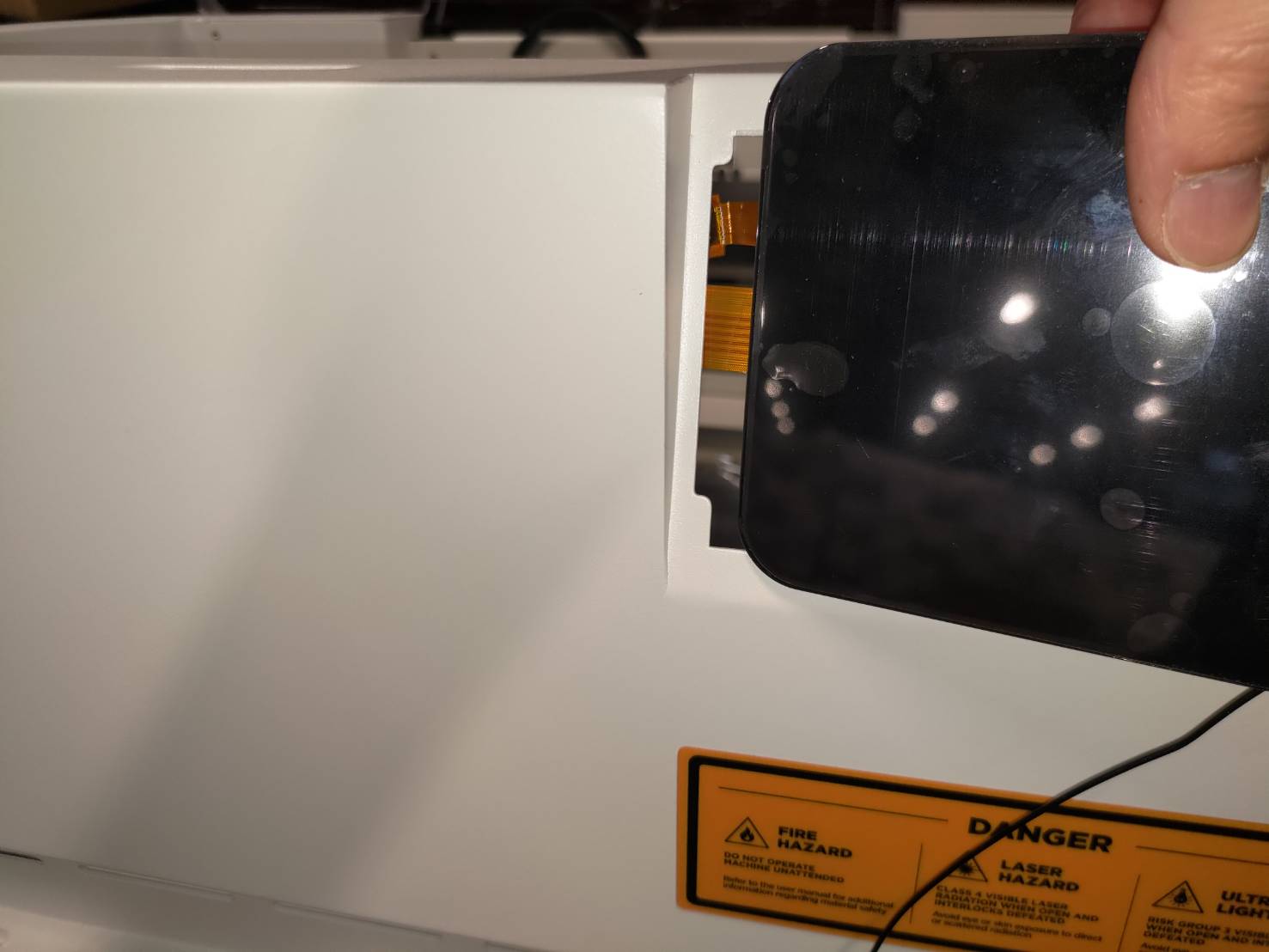

Använd en plastspatel eller en platt skruvmejsel för att försiktigt lossa skärmen.
Steg 14

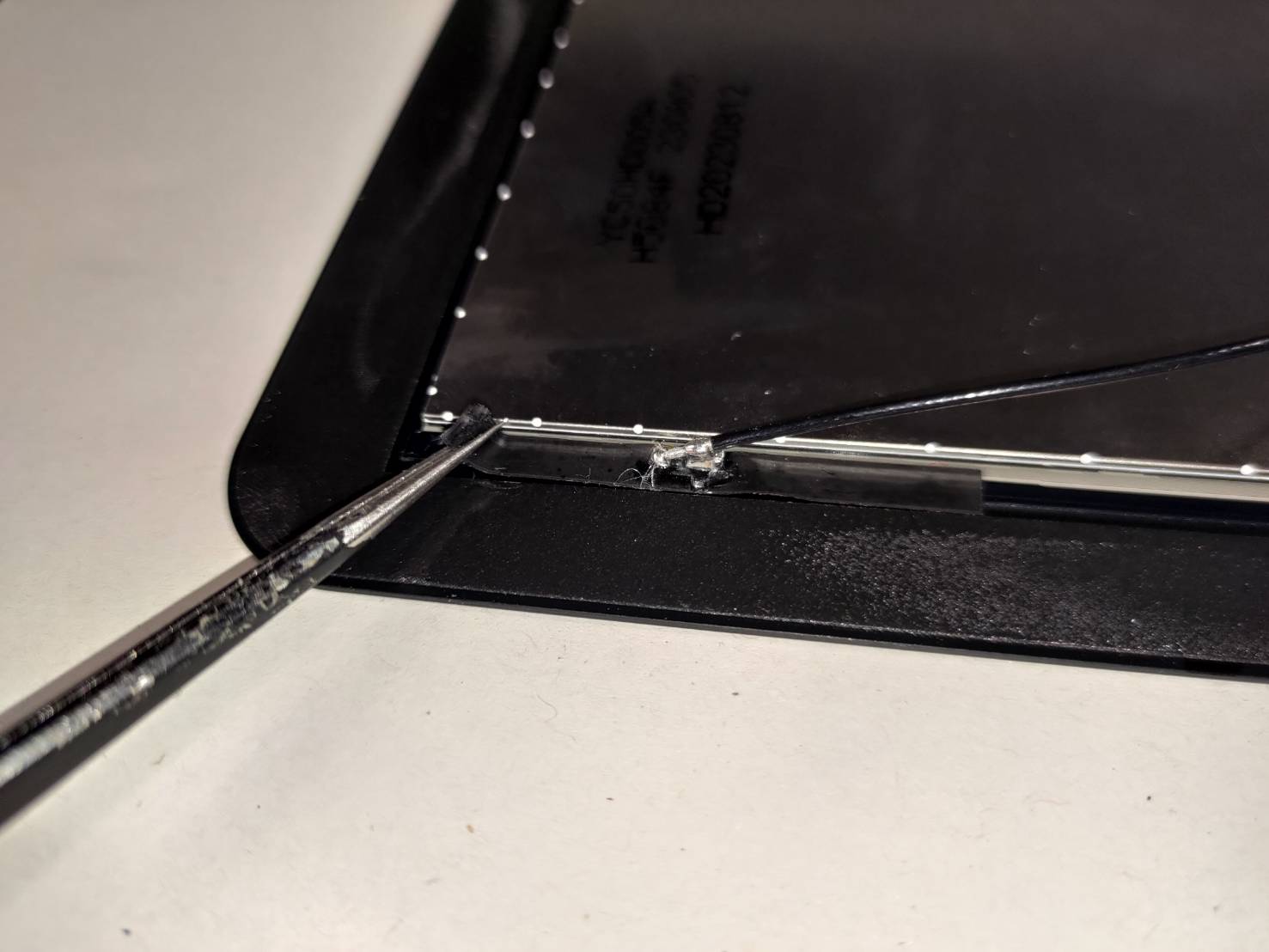

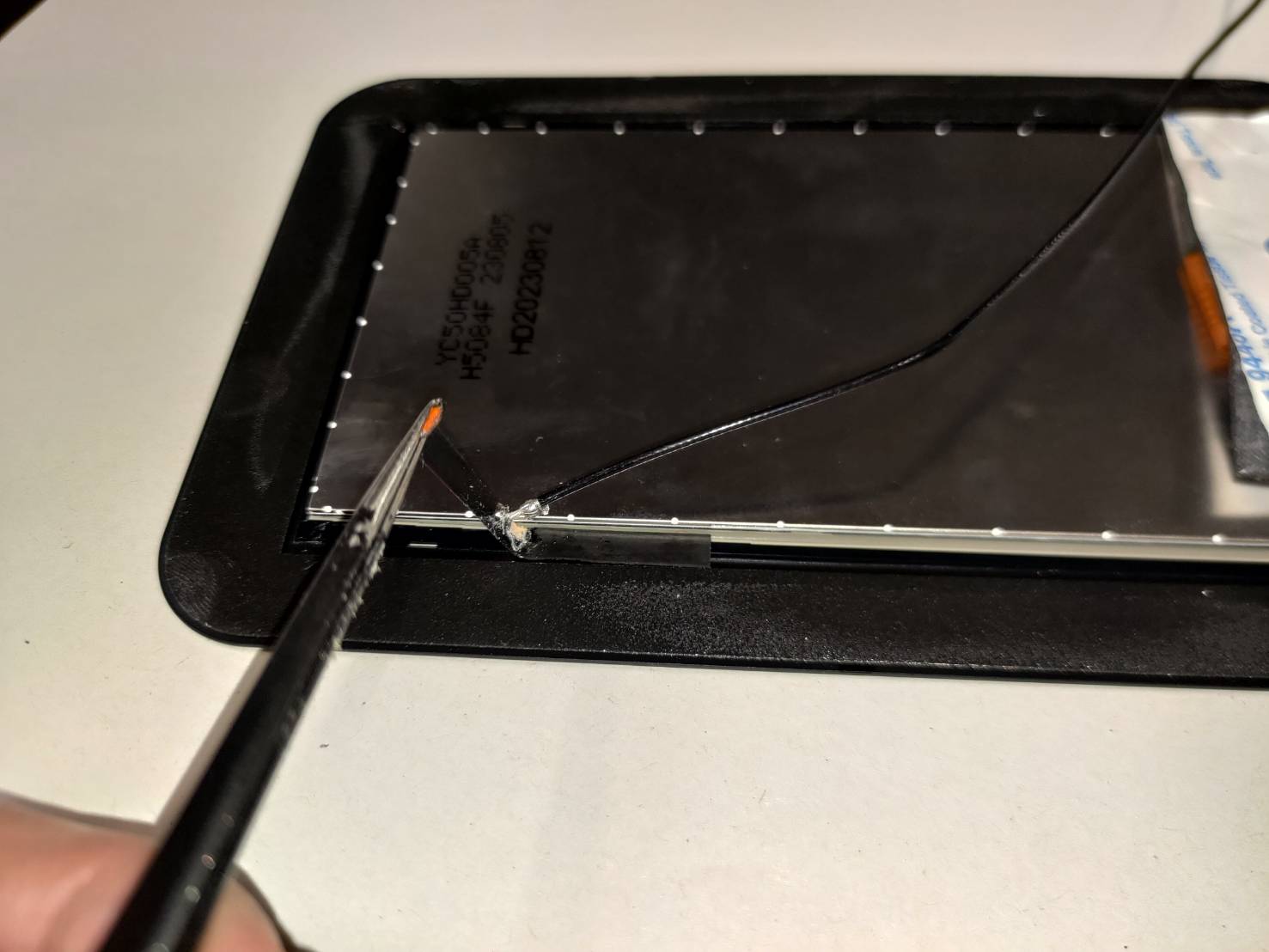

Använd en pincett för att ta bort WiFi-antennen med tillhörande tejp från den gamla skärmen och spara den för senare användning.
Steg 15

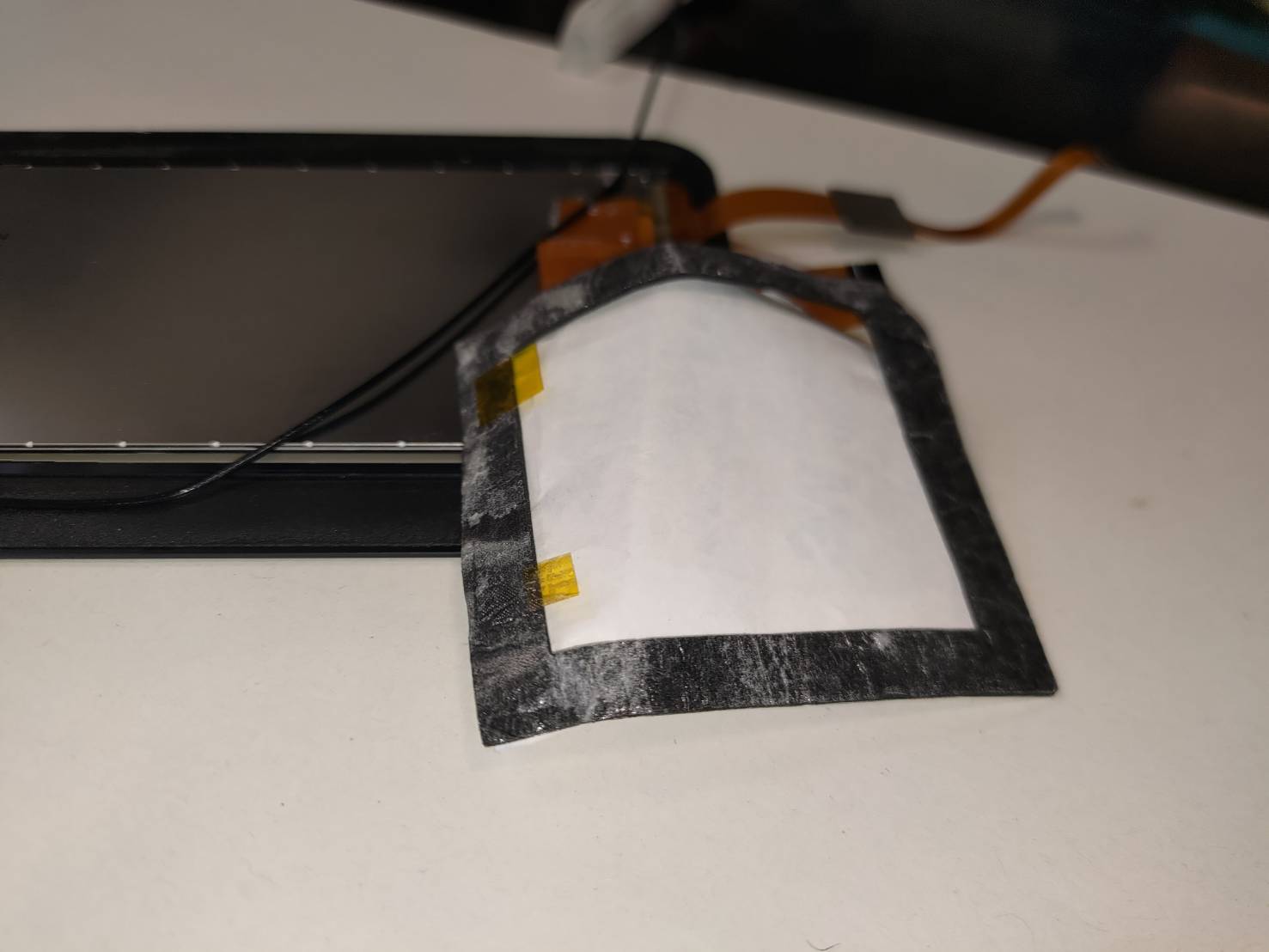

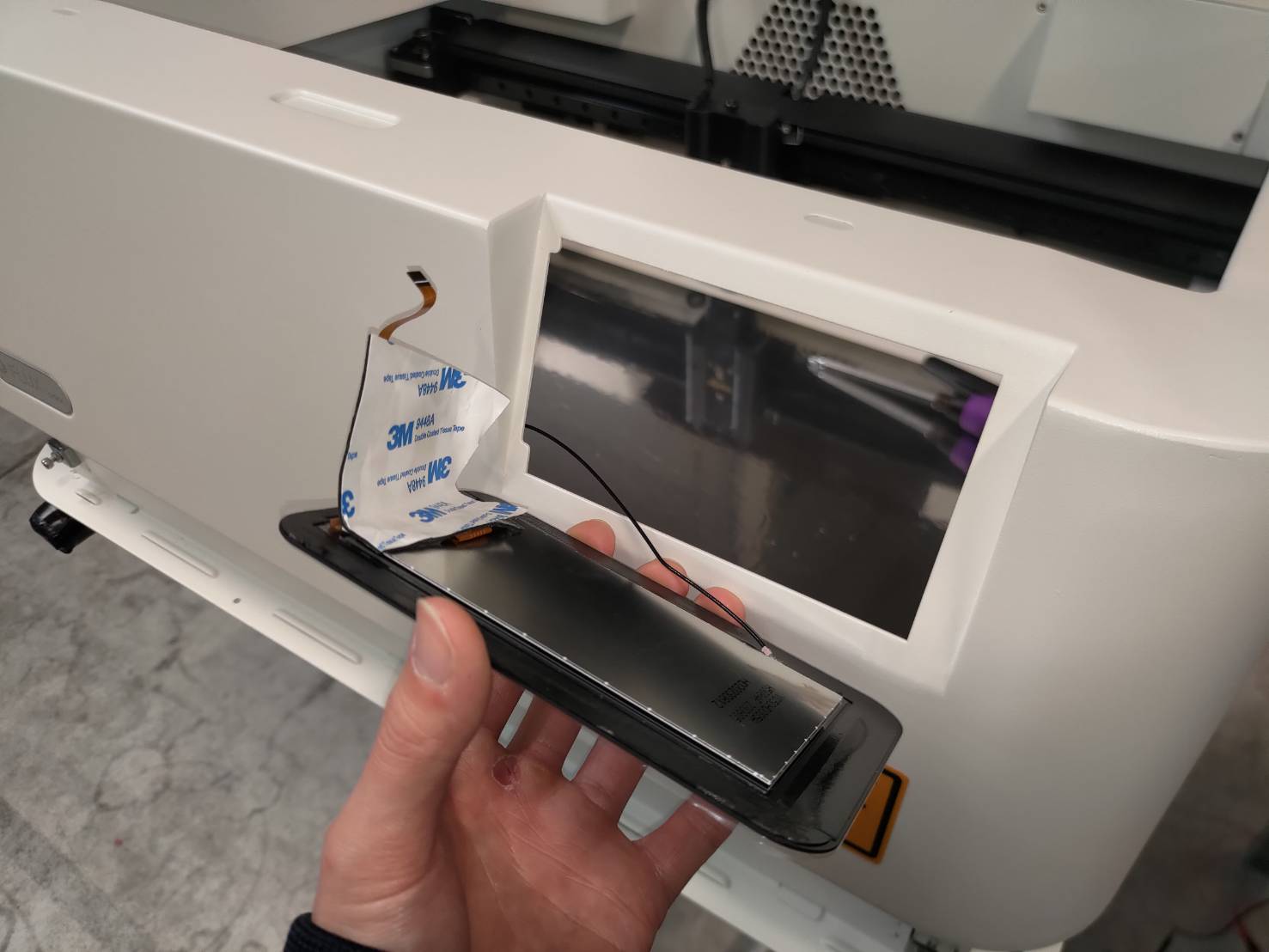

Ta bort 3M-skumtejpen och spara den för senare användning
(Om den nya skärmen levereras med skumtejp, hoppa över detta steg.)
Steg 16

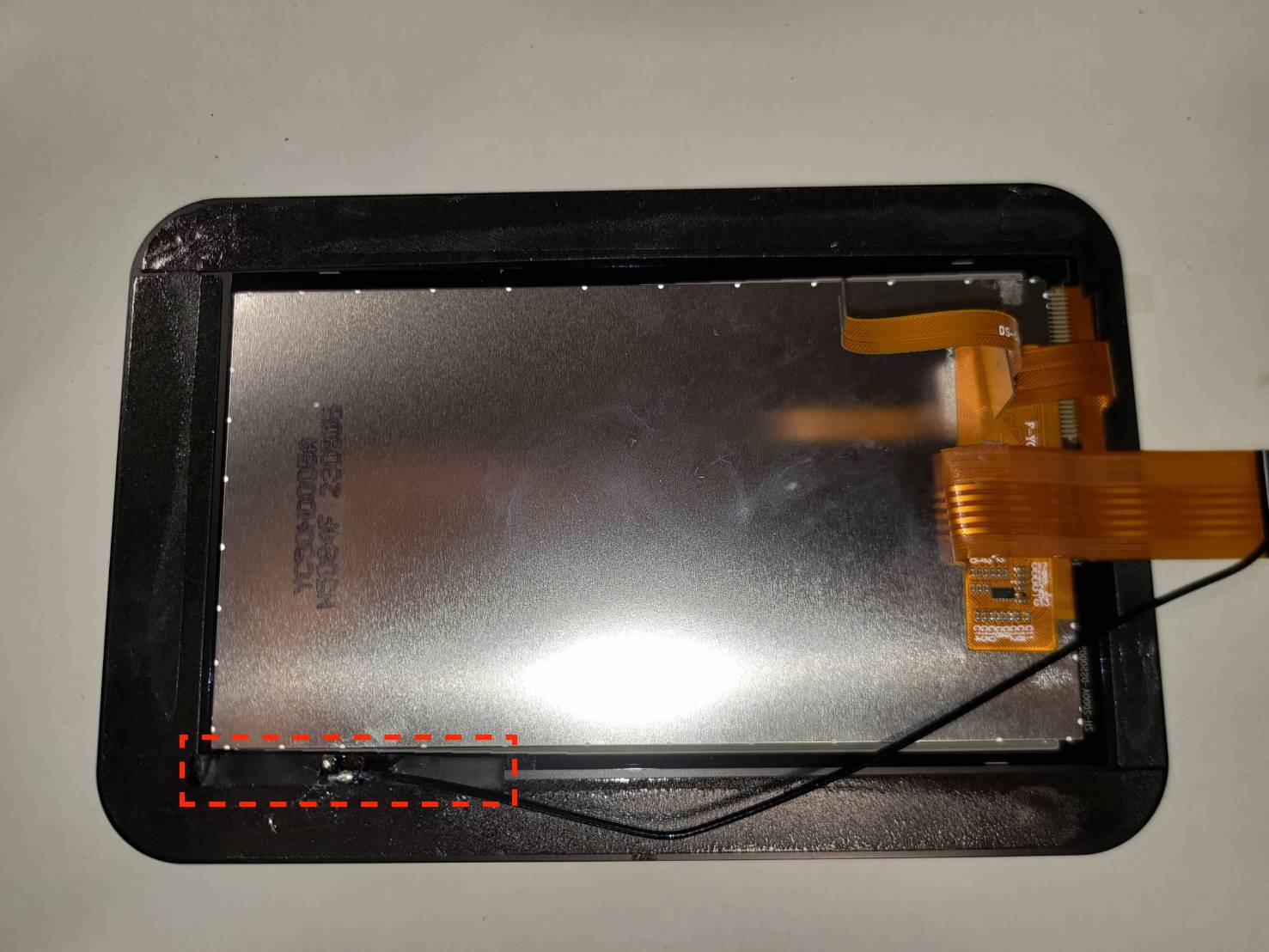

Placera WiFi-antennen i det nedre vänstra hörnet på den nya skärmen.
Steg 17
Ta bort skyddsfilmen från den nya skärmen. Placera den i ramen.
Riktningen är som på bilden nedan, och kablarna måste vara på vänster sida (RK-kortsidan).
Steg 18
Sätt in flatkablarna i det nya RK-kortet.
Observera att kontakterna på kortet måste öppnas för att kablarna ska kunna sättas in.
Steg 19
Skruva tillbaka skruvarna för att fästa det nya RK-kortet.
Steg 20
Anslut USB-C-kabeln och WiFi-antennen.
Observera att USB-C-kontakten måste vara i samma riktning som visas på bilden i Steg 10.
Steg 21
Sätt tillbaka 3M-skumtejpen på plats.
Steg 22
Återställ den övre ramens position.
Observera att de markerade skruvhålen måste vara vända mot arbetsytan.
Återställa ramen:
Steg 23
Slå på maskinen och testa pekskärmsfunktionen
(Var försiktig så att du inte trycker på "Control")
|
Steg 24
Skruva fast sidoskruvarna.
Steg 25
Stäng av och vänd på maskinen. Skruva i alla skruvar på undersidan.
Observera att den markerade foten och skruven måste placeras nära USB-portarna.
Rekommendation:
Det är bättre att inte dra åt skruvarna helt från början, eftersom vissa skruvar kan vara felriktade och svåra att få i. Det rekommenderas därför att dra åt alla skruvar först efter att samtliga har installerats.
Steg 26
Vänd på maskinen. Flytta modulhållaren för att se om den kan röra sig fritt.
|
|
Steg 27
-
Försök att lossa skruven på gummifoten nära USB-portarna och försök flytta modulhållaren igen.
