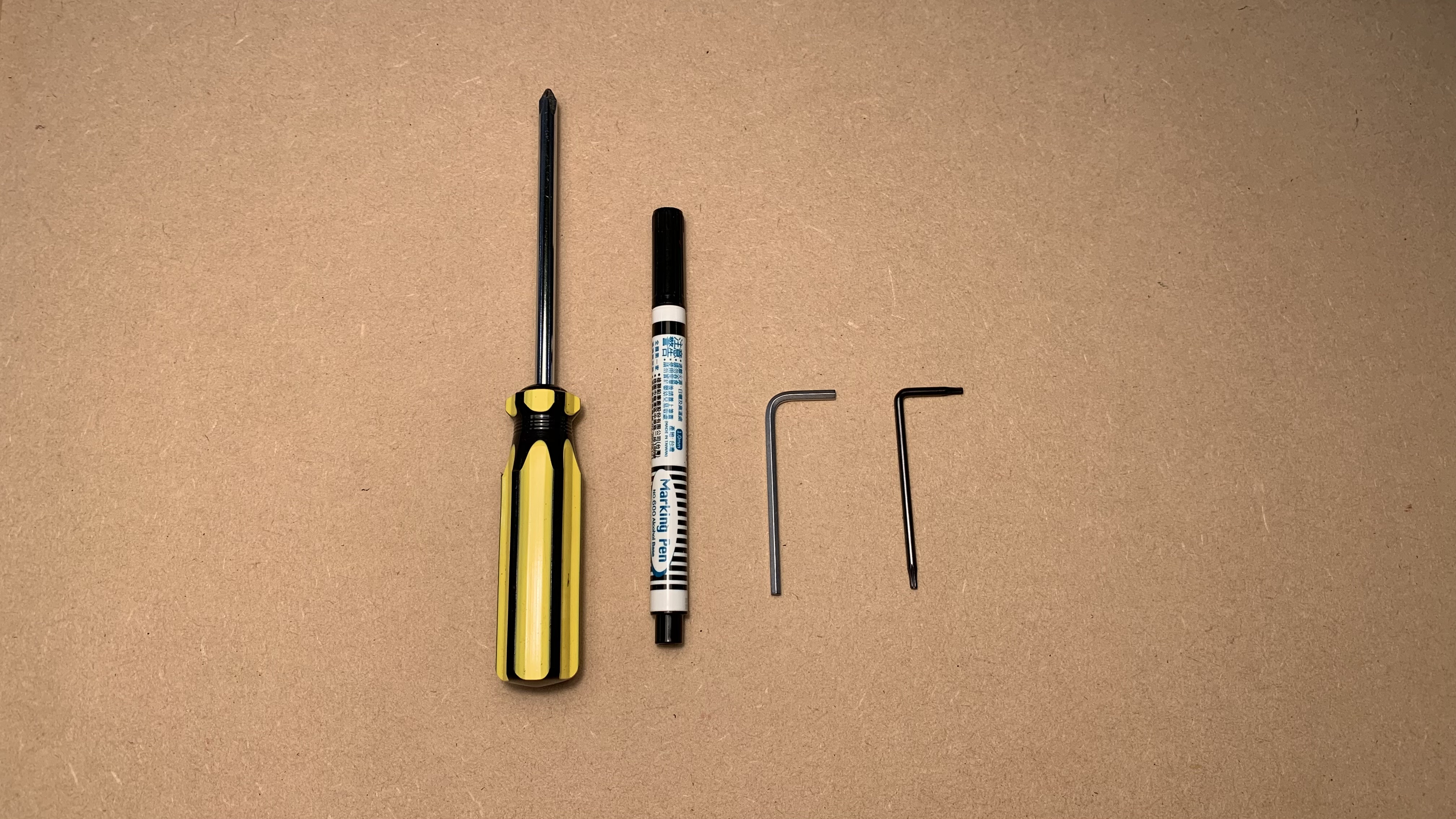

Verktyg
| 1 |
Torx T8 skruvmejsel |
| 2 |
3 mm insexnyckel |
| 3 |
Stjärnskruvmejsel |
| 4 | Märkpenna |
Steg 0 - Hämta data från Ador
⚠︎ Om din maskin inte kan starta normalt eller ansluta till datorn, vänligen kontakta kundtjänsten för att få tillgång till data.
- Uppdatera den inbyggda programvaran till version 5.1.17 eller senare.
- Uppdatera Beam Studio till version 2.3.1 eller senare.
- Välj 'Maskin → Maskinens namn → Kamerakalibrerings data → Hämta data.'
Den hämtade filen kommer att vara i .zip format och namnges efter din maskins namn.
Till exempel, Ador (Timothy).zip.
Steg 1
Stäng av maskinen, koppla ur strömkabeln och vänd maskinen upp och ned.
Steg 2
Markera gummifoten och skruven som sitter nära USB-porten.
Syftet med markeringen är att denna fots skruv är kortare än de andra och måste placeras i samma position.
Steg 3
Skruva loss dessa bottenskruvar.
(6 st T8-skruvar och 4 st 3 mm insexskruvar)
Steg 4
Vänd maskinen rätt och skruva loss sidoskruvarna (2 st T8-skruvar)
Steg 5
Markera skruvhålen på båda sidor med pennan.
Syftet är att påminna dig om att de markerade sidorna ska vara vända mot arbetsytan vid montering.
Steg 6
Skjut modulhållaren mot fläkten så långt det går.
Steg 7
Lyft den övre ramen med båda händerna och placera den på stöden.
(Var försiktig så att kablarna inte fastnar mellan ramarna.)
Exempel på ram placerad på stöden:
Exempel på lyftvideo (Videon är inspelad inuti maskinen):
Steg 8
Vik 3M-skumtejpen mot displayen.
Steg 9
Markera USB-C-kabeln.
Anledningen är att USB-C-kontakten måste anslutas i rätt riktning. Genom att markera den nu kommer du att veta den ursprungliga riktningen vid montering. (Den markerade sidan ska vara vänd mot arbetsytan.)
Steg 10
Ta ett foto för att dokumentera kablarnas ursprungliga positioner.
Syftet är att du ska komma ihåg kablarnas positioner för att kunna ansluta dem korrekt igen.
Steg 11
Koppla bort flatkablarna, USB-C-kabeln och WiFi-antennen.
Observera att flatkablarna har låsklämmor. Öppna klämmorna för att ta bort flatkablarna.
Placering av USB-C och WIFI-antenn:
Allt borttaget:
Steg 12
Skruva loss dessa krysskruvar för att ta bort RK-kortet.
Steg 13
Anslut flatkablarna till det nya RK-kortet.
Observera att klämmorna på kortet måste öppnas innan kablarna kan anslutas.
Steg 14
Skruva tillbaka skruvarna för att fästa det nya RK-kortet.
Steg 15
Anslut USB-C och WIFI-antennen.
Observera att USB-C måste vara i samma riktning som visas på bilden i Steg 10.
Steg 16
Sätt tillbaka 3M-skumtejpen på plats.
Steg 17
Återställ den övre ramens position.
Observera att de markerade skruvhålen måste vara vända mot arbetsytan.
Återställning av ramen:
Steg 18
Slå på maskinen och testa pekskärmsfunktionen.
(Var försiktig så att du inte trycker på "Control")
|
Steg 19
Skruva i sidoskruvarna.
Steg 20
Stäng av och vänd på maskinen. Skruva i alla skruvar på undersidan.
Observera att den markerade foten och skruven måste placeras nära USB-portarna.
Rekommendation:
Det är bättre att inte dra åt skruvarna helt från början, eftersom vissa skruvar kan vara felriktade och svåra att få i. Därför rekommenderas det att dra åt alla skruvar först efter att samtliga har skruvats i.
Steg 21
Vänd på maskinen. Flytta modulhållaren för att se om den kan röra sig fritt.
|
|
Steg 22
Försök att lossa skruven på gummifoten nära USB-portarna och försök sedan att flytta modulhållaren igen.
Steg 23 - Starta maskinen och ladda upp data

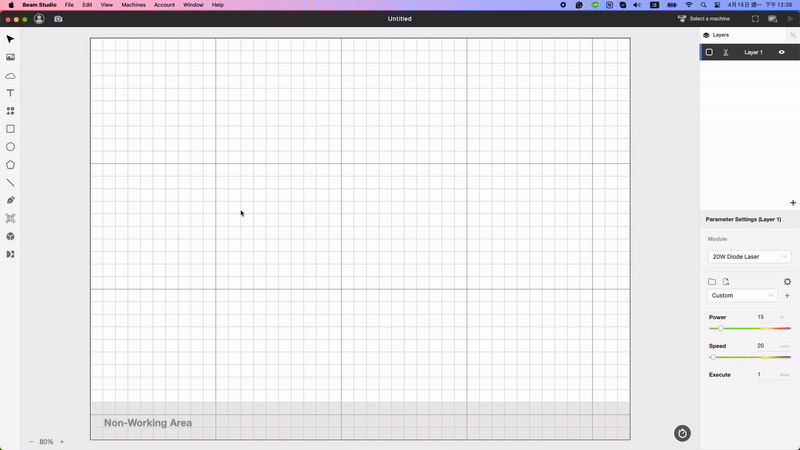

Kör Beam Studio version 2.3.1 eller senare och välj 'Maskin → Maskinens namn → Kamerakalibrerings data → Ladda upp data → Välj filen som hämtades i Steg 0."
Steg 24 - Kalibrera kameran
Vänligen kalibrera kameran igen för att få en korrekt förhandsvisning.
#END
