Ador - Byte av dörrskydd

Verktyg

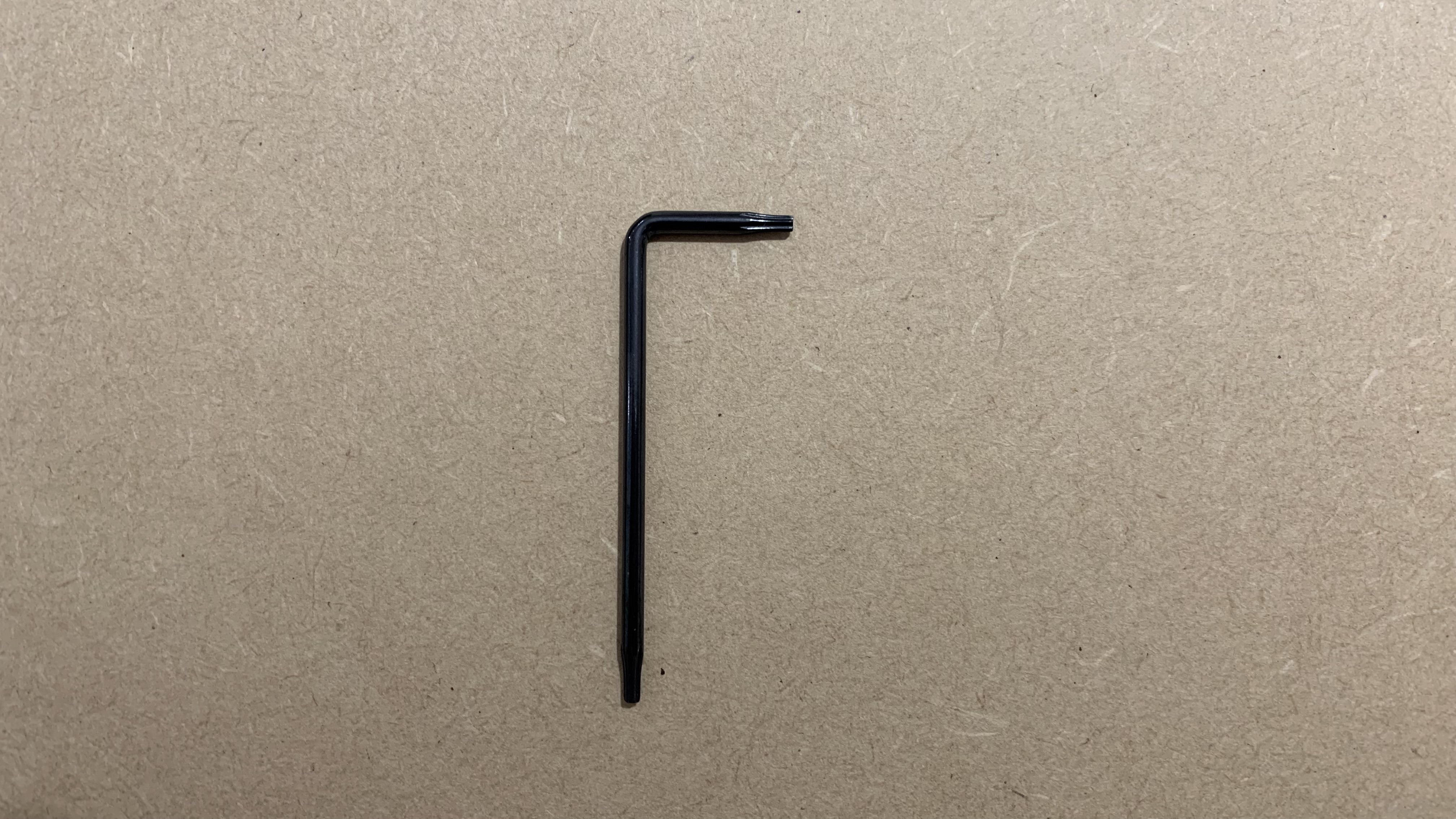

1. Torx T8-skruvmejsel

Steg 1

Stäng av maskinen och koppla ur nätsladden.

Steg 2

Använd en Torx T8-skruvmejsel för att ta bort de 8 skruvarna på chassits baksida för att lossa plåten och dörrkåpan (plåten och dörrkåpan sitter ihop)

Steg 3

Skjut först plåten och dörrkåpan framåt eller dra dem lite bakåt för att skapa utrymme för händerna, enligt videon.

Steg 4

Koppla bort motorkabeln som visas på bilden.
(Detta görs för att underlätta borttagningen av kamerakabeln)

Steg 5

Ta bort kamerakabeln genom att först öppna kontaktlåset och sedan dra ut kabeln.

Kontaktlås stängt

Kontaktlås öppet

Kamerakabeln utdragen

Steg 6

Nu kan dörrkåpan och plåten tas bort helt.

Steg 7

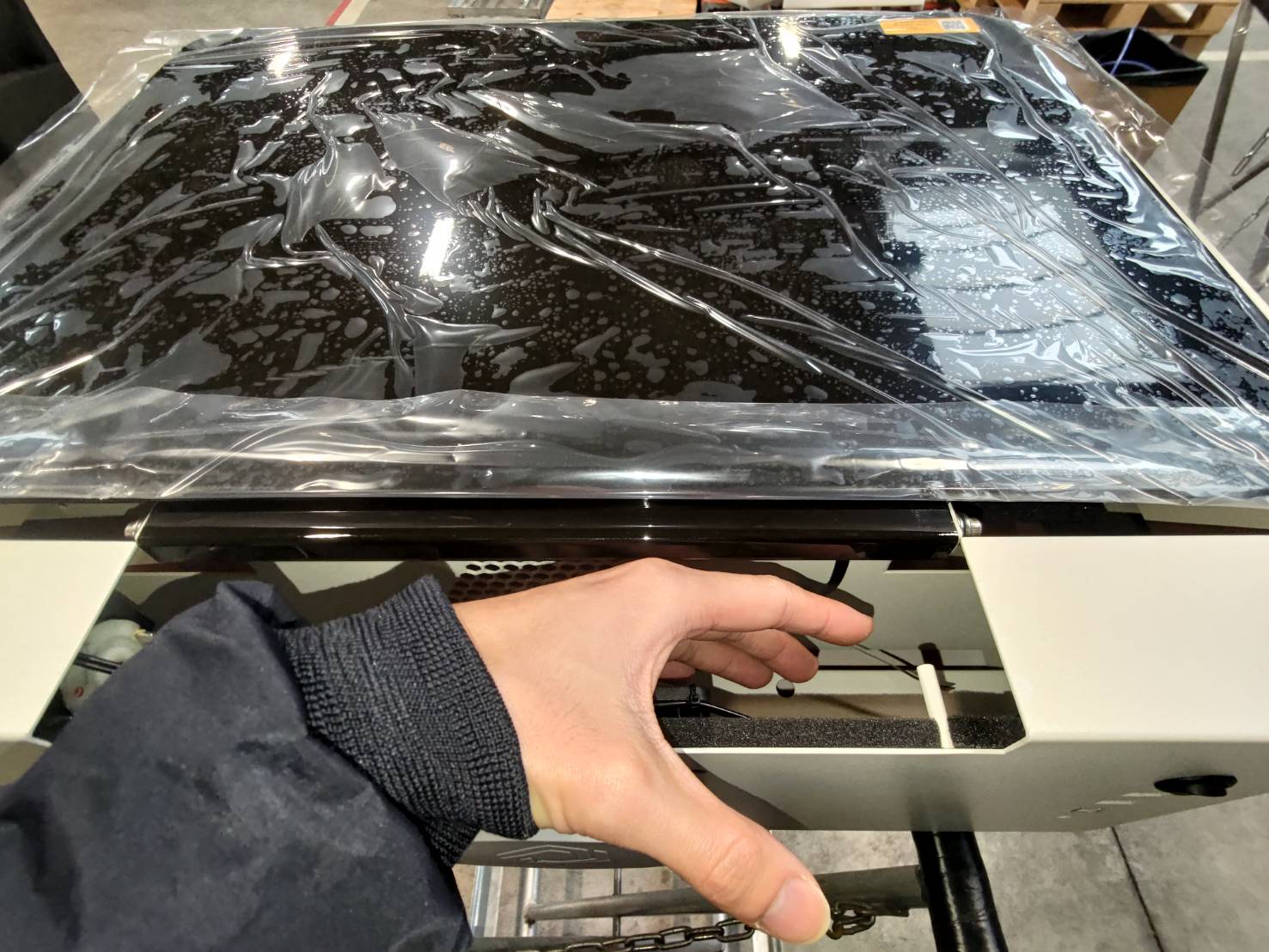

Placera det nya dörrskyddet på maskinen och lämna tillräckligt utrymme för att kunna nå in i maskinen med handen.

Steg 8

Sätt tillbaka kamerakabeln i kretskortet och se till att stänga låsklämman.
Observera att kabelns metallsida måste vara vänd mot moderkortet eller mot dig.

Kabelns metallsida

Metallsidan måste vara vänd mot kretskortet eller mot dig

För in kabeln

Stäng låsklämman

Steg 9

Anslut motorkabeln.

Steg 10

Tryck dörrskyddet och plåten mot fläkten så långt det går och skruva fast de 8 skruvarna.

Steg 11

Om ovanstående steg är utförda betyder det att bytet har slutförts framgångsrikt.

Eftersom kameran har flyttats under processen bör du utföra en kamerakalibrering innan du använder maskinen igen.
Se sidan: Kamerakalibrering
