Ador - Installationsguide för Y-axelns bricka

Verktyg:

• Stjärnskruvmejsel (tunn och lång)
• Stark dubbelhäftande tejp
• Vanlig tejp

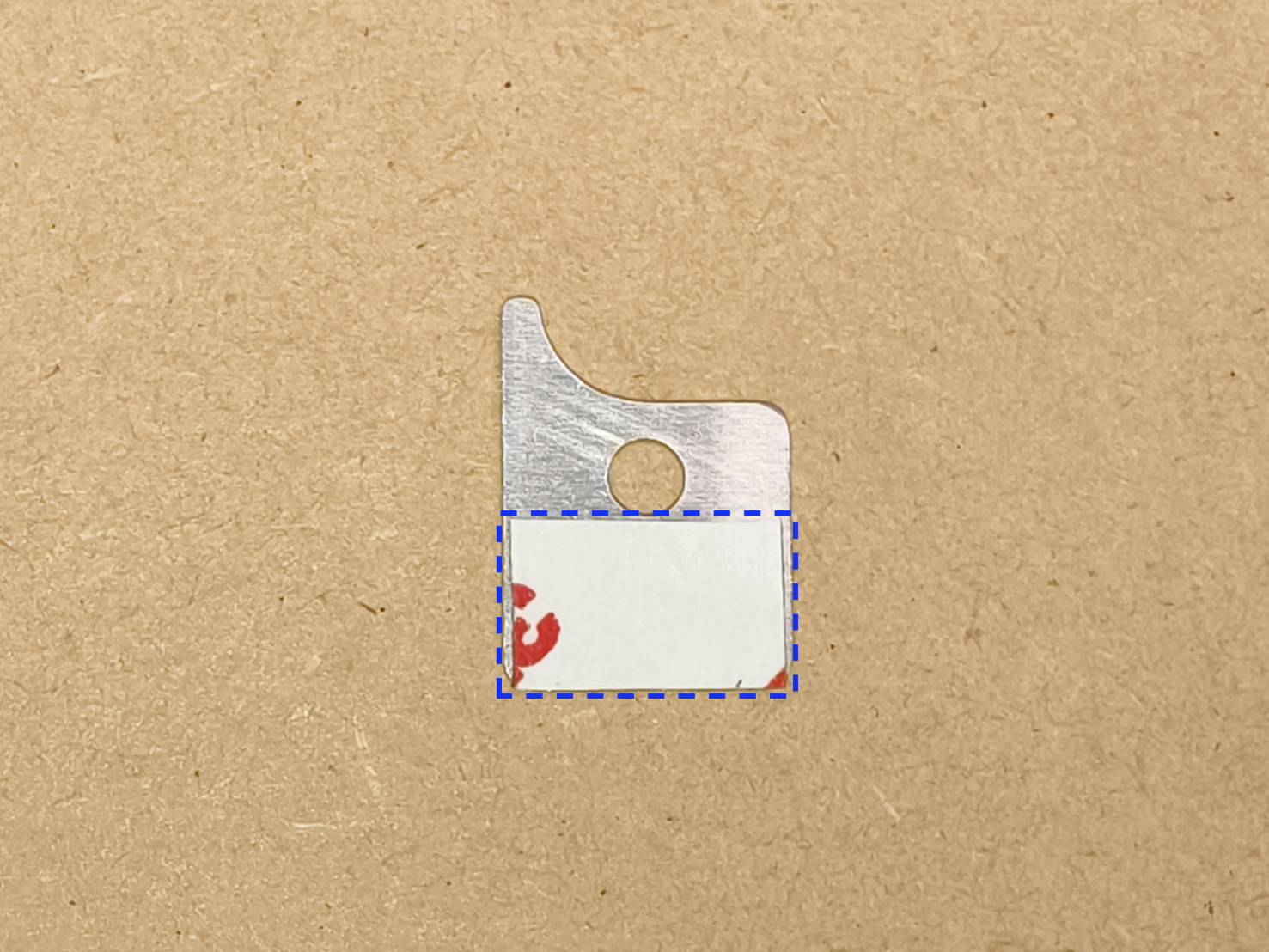

Steg 1:

Applicera den dubbelhäftande tejpen på brickan. Se till att tejpen placeras på samma sida som visas på bilden.

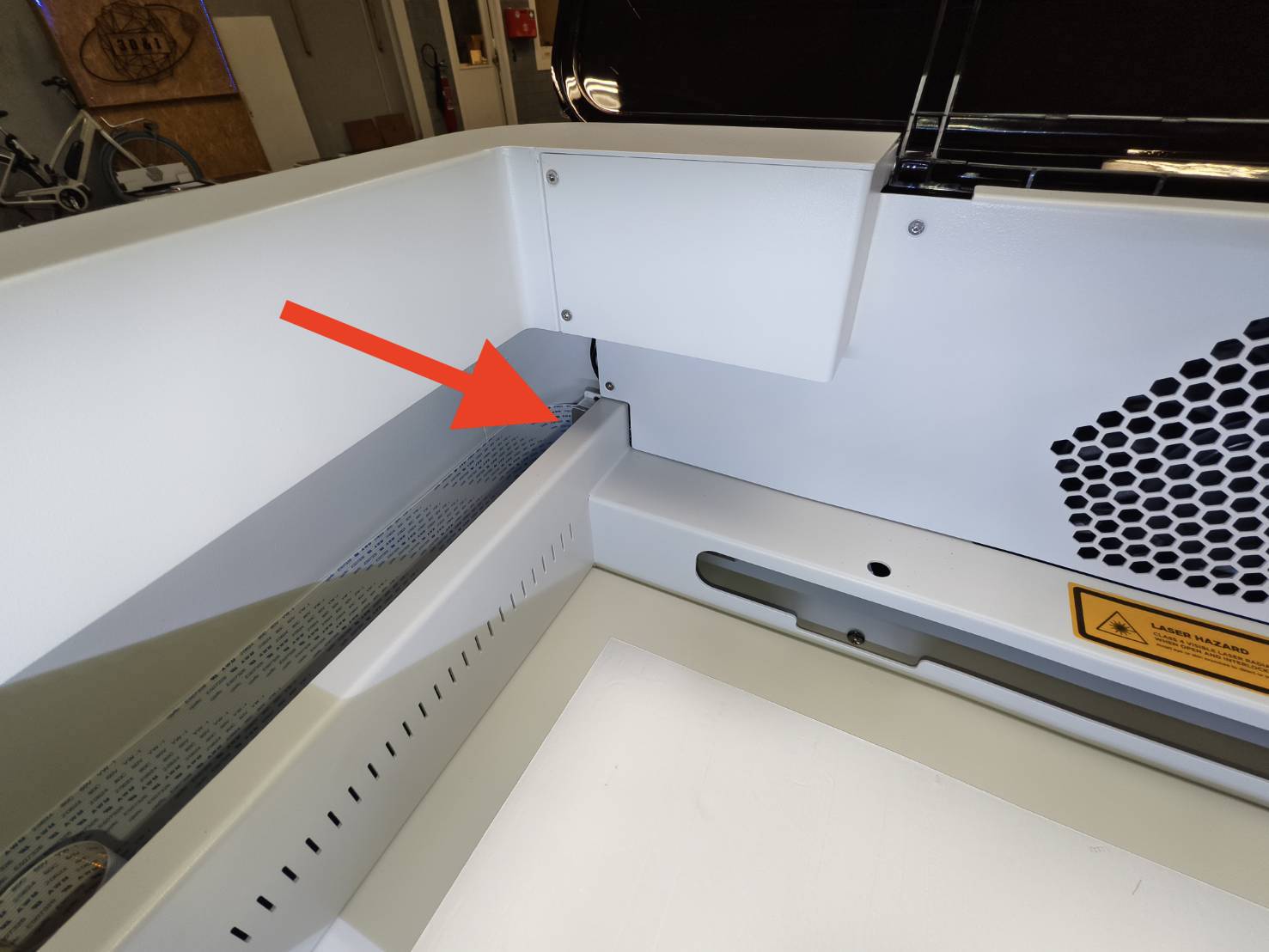

Steg 2:

Ta bort skyddsfilmen från den dubbelhäftande tejpen och placera den på kontaktpunkten för Y-axelns gränslägesbrytare. (På maskinens övre vänstra sida.)

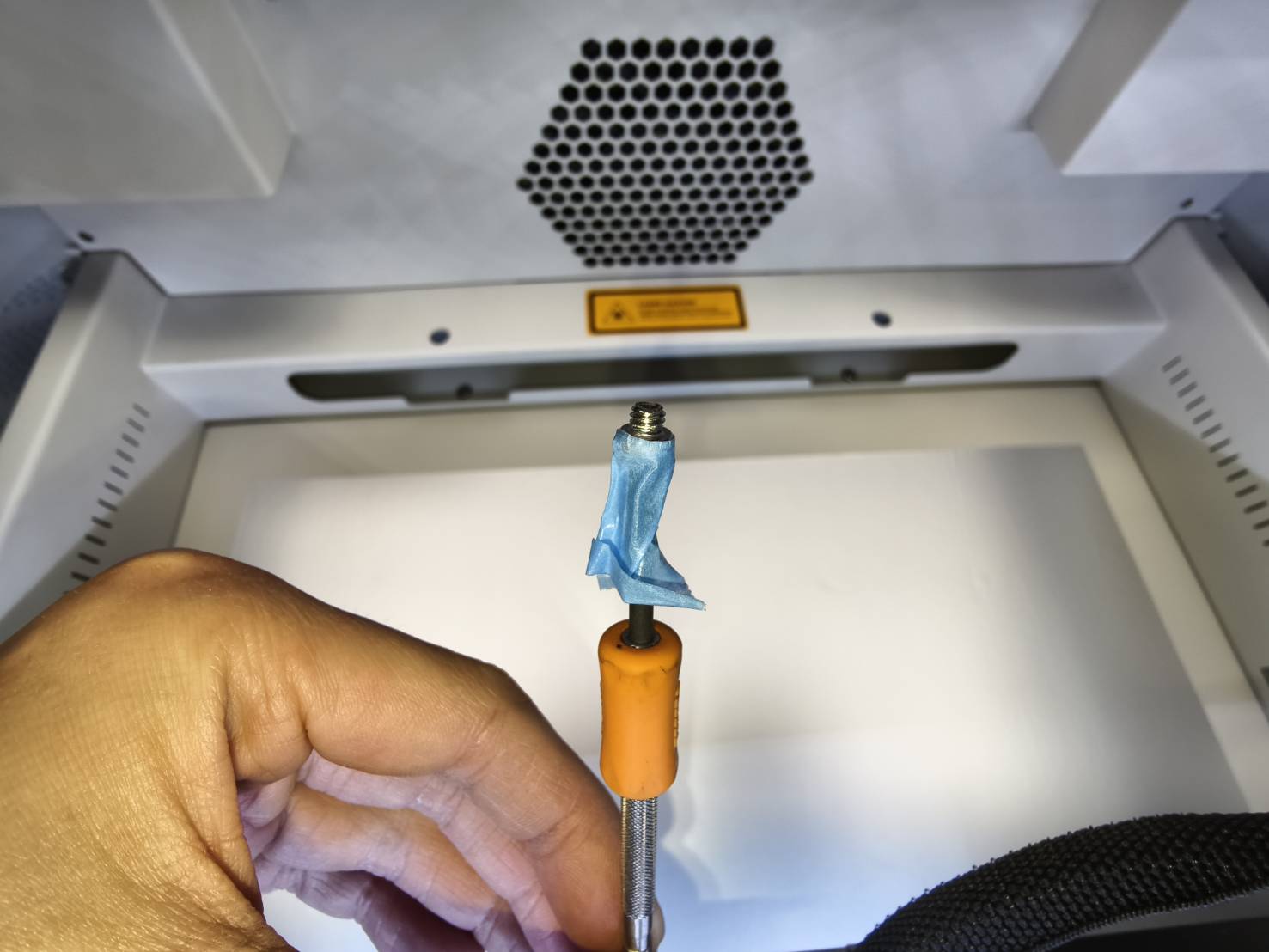

Steg 3:

Fäst skruven på drivenheten med vanlig tejp.
(Detta görs för att underlätta åtdragningen av skruven.)

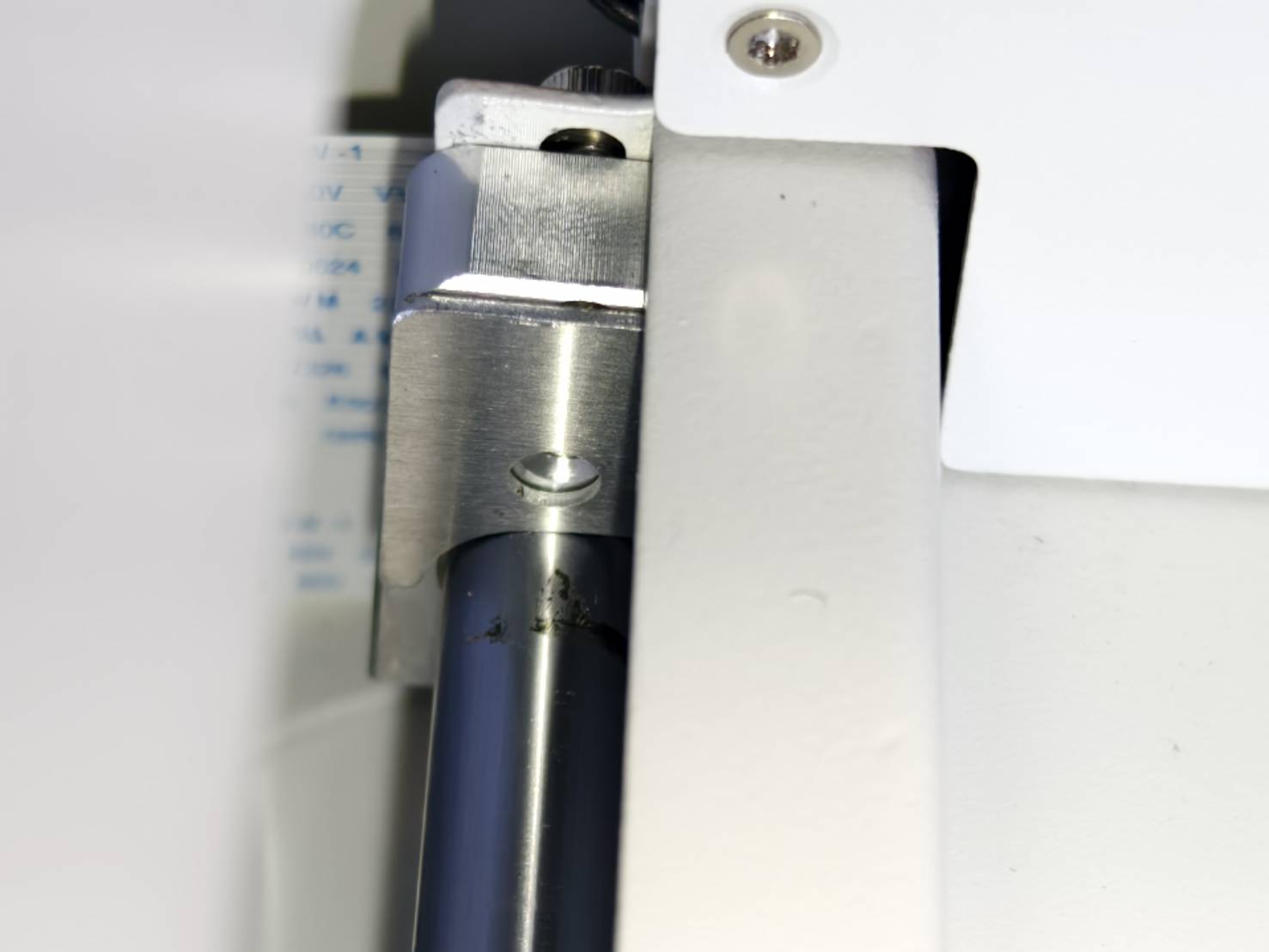

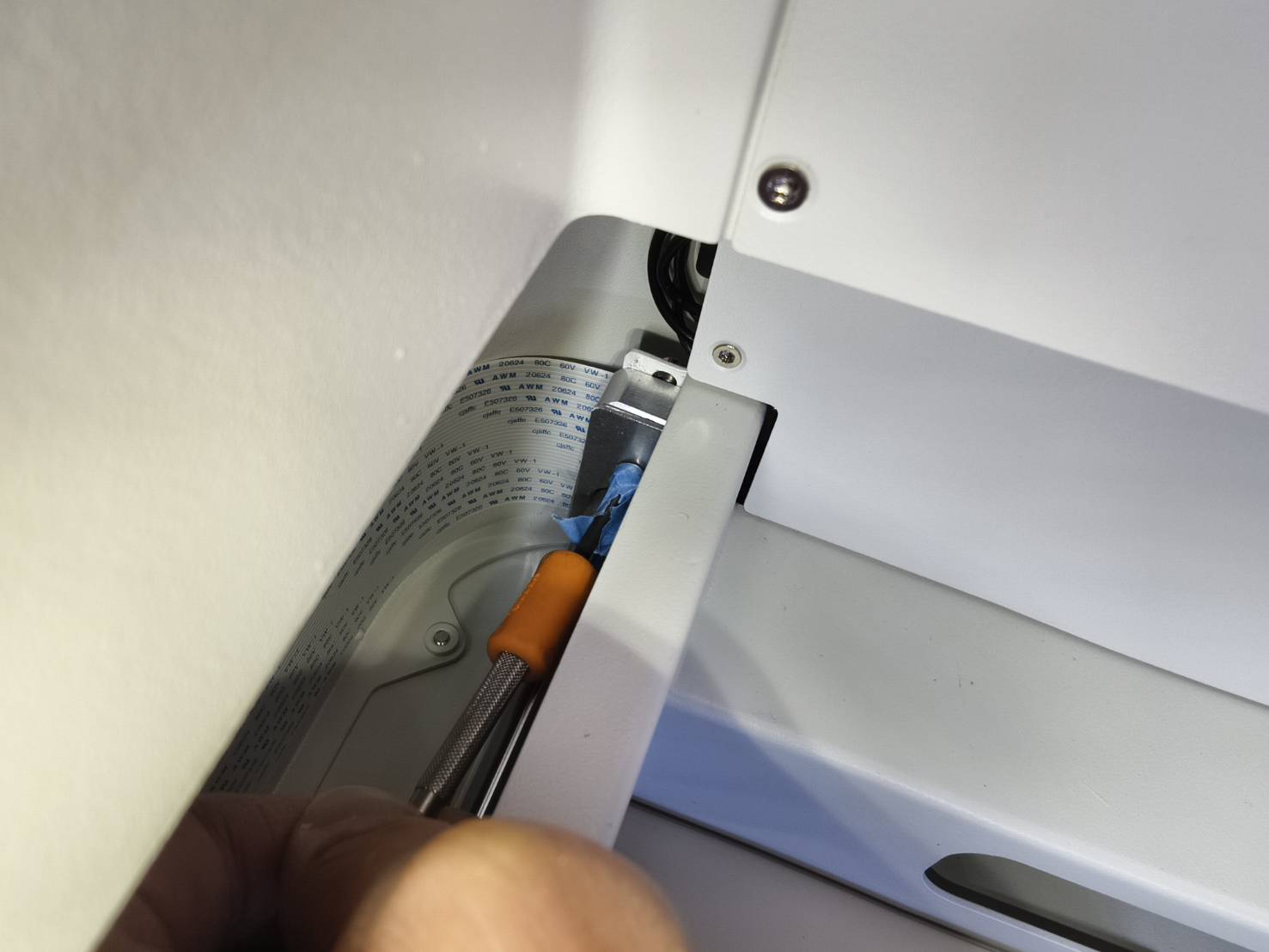

Steg 4:

Dra åt skruven.

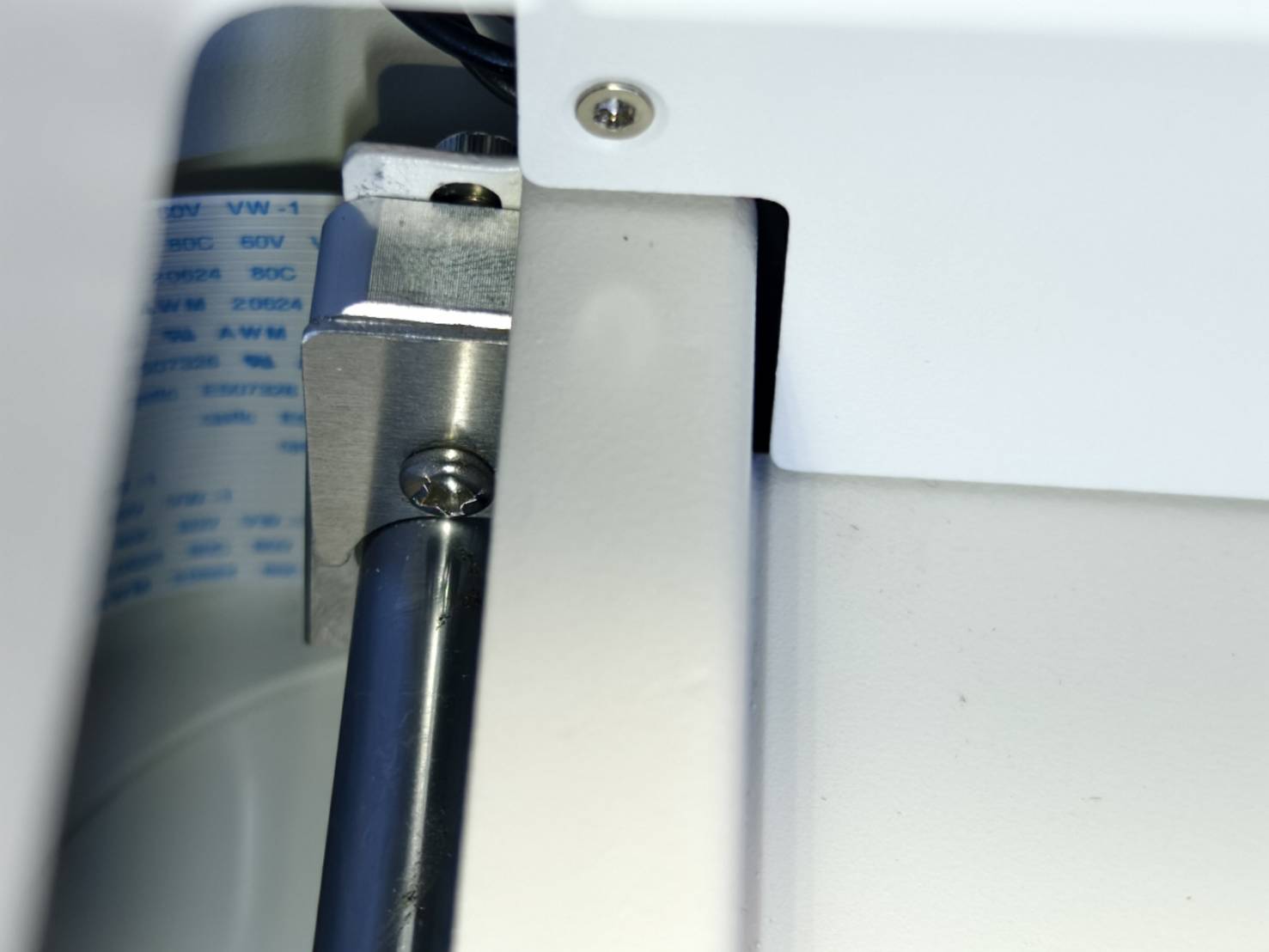

Steg 5:

Klart.
