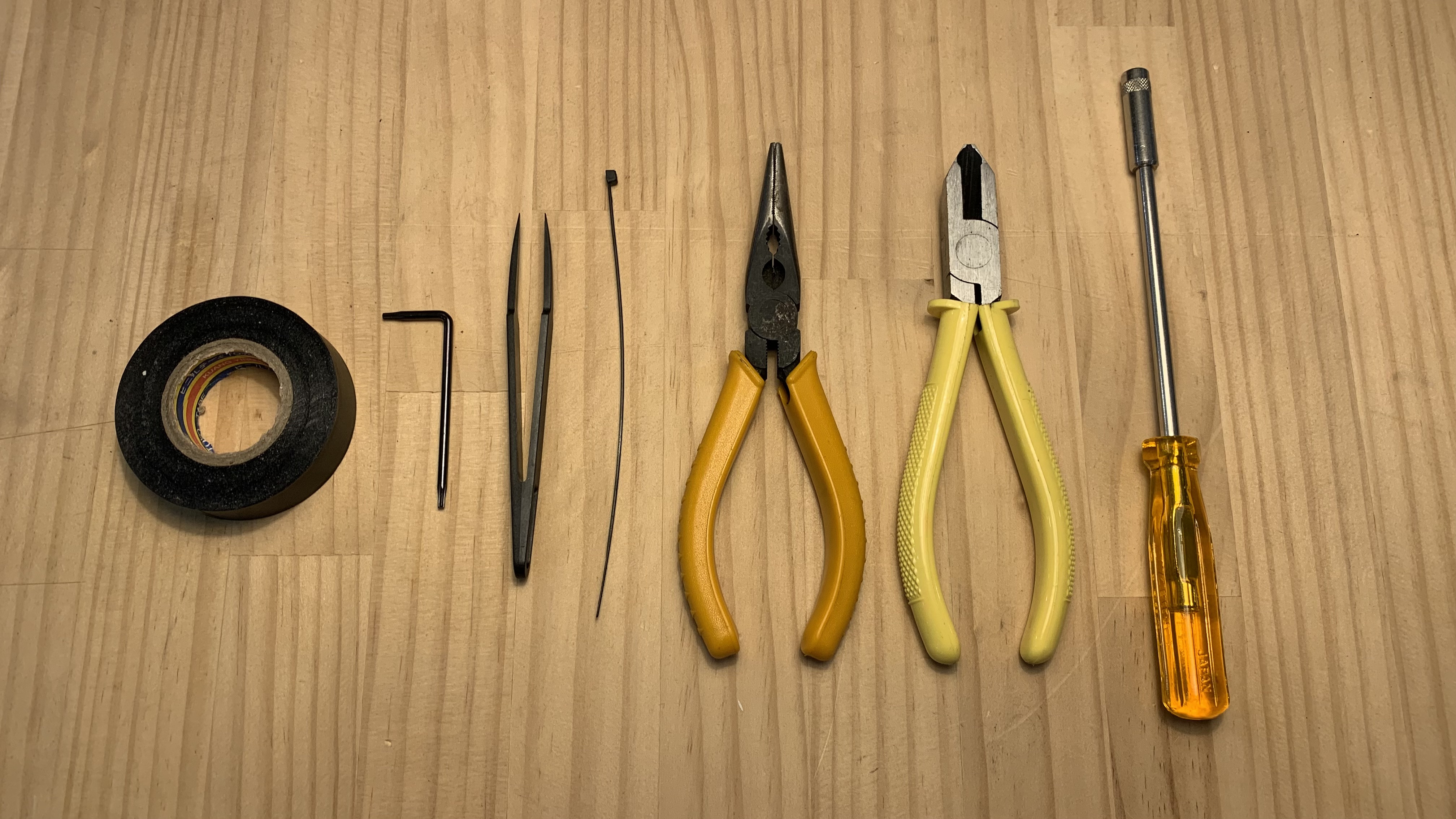

Verktyg:
- Torx T8-skruvmejsel
- 5,5 mm hylsnyckel
- Avbitartång eller sidavbitare
- Spetstång
- Buntband eller tejp
- Pincett
Steg 1
Stäng av maskinen och koppla ur strömkabeln.
Steg 2
Lossa dessa skruvar på plattan. T8-skruv x 8 st (Plattan och luckan sitter ihop.)
Steg 3

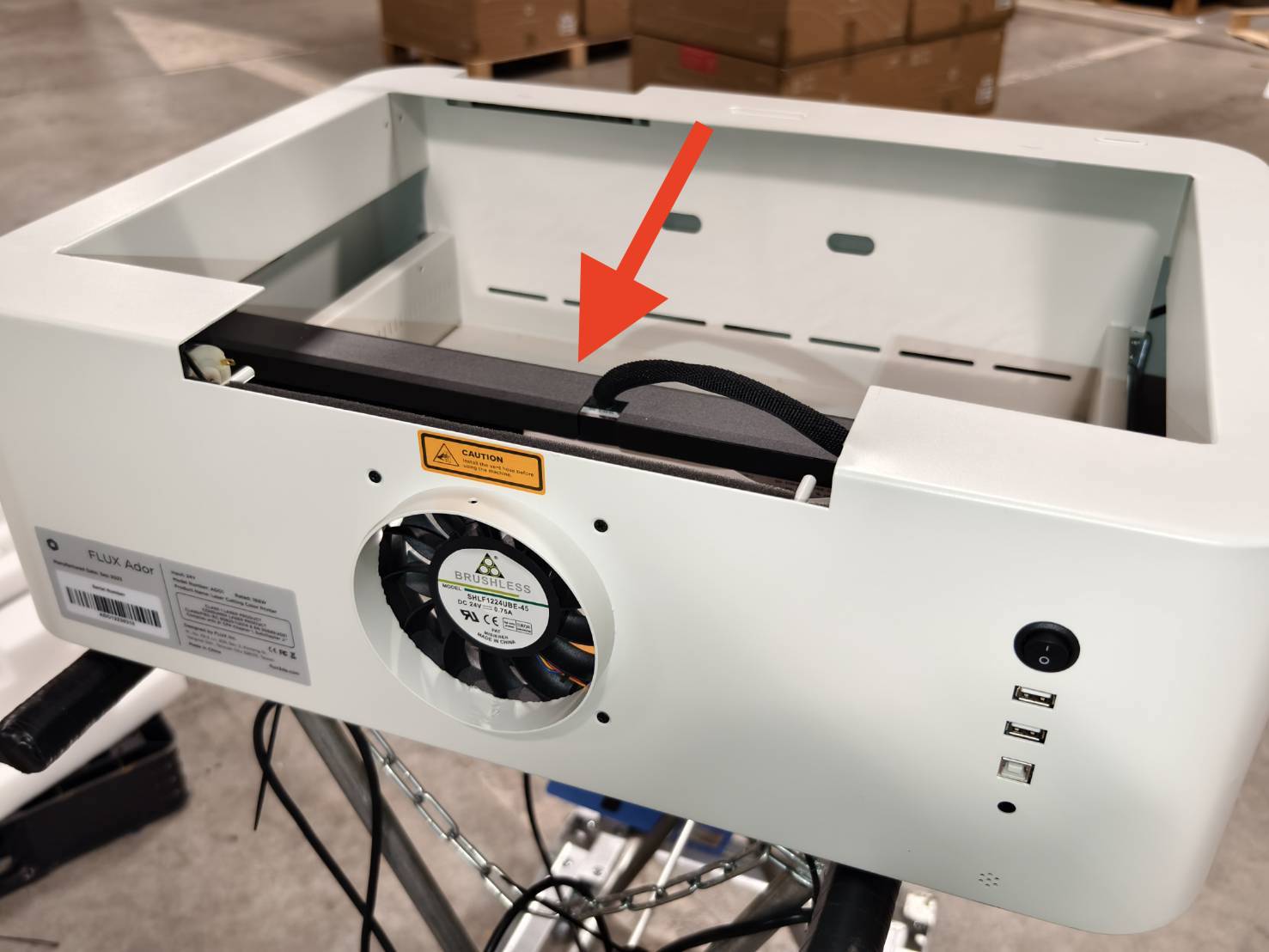

Flytta plattan och luckan något framåt.
Steg 4
Ta bort motorkabeln. Det underlättar borttagningen av kamerakabeln efteråt.
Steg 5
Ta bort kamerakabeln.
Observera att det finns en låsklämma som håller fast kabeln. Öppna klämman för att ta bort kamerakabeln.
(Pincett kan vara användbar i detta steg)
Klämma låst:
Klämma öppnad:
Dra ut kabeln:
Steg 6
Ta bort plattan och luckkåpan.
Steg 7

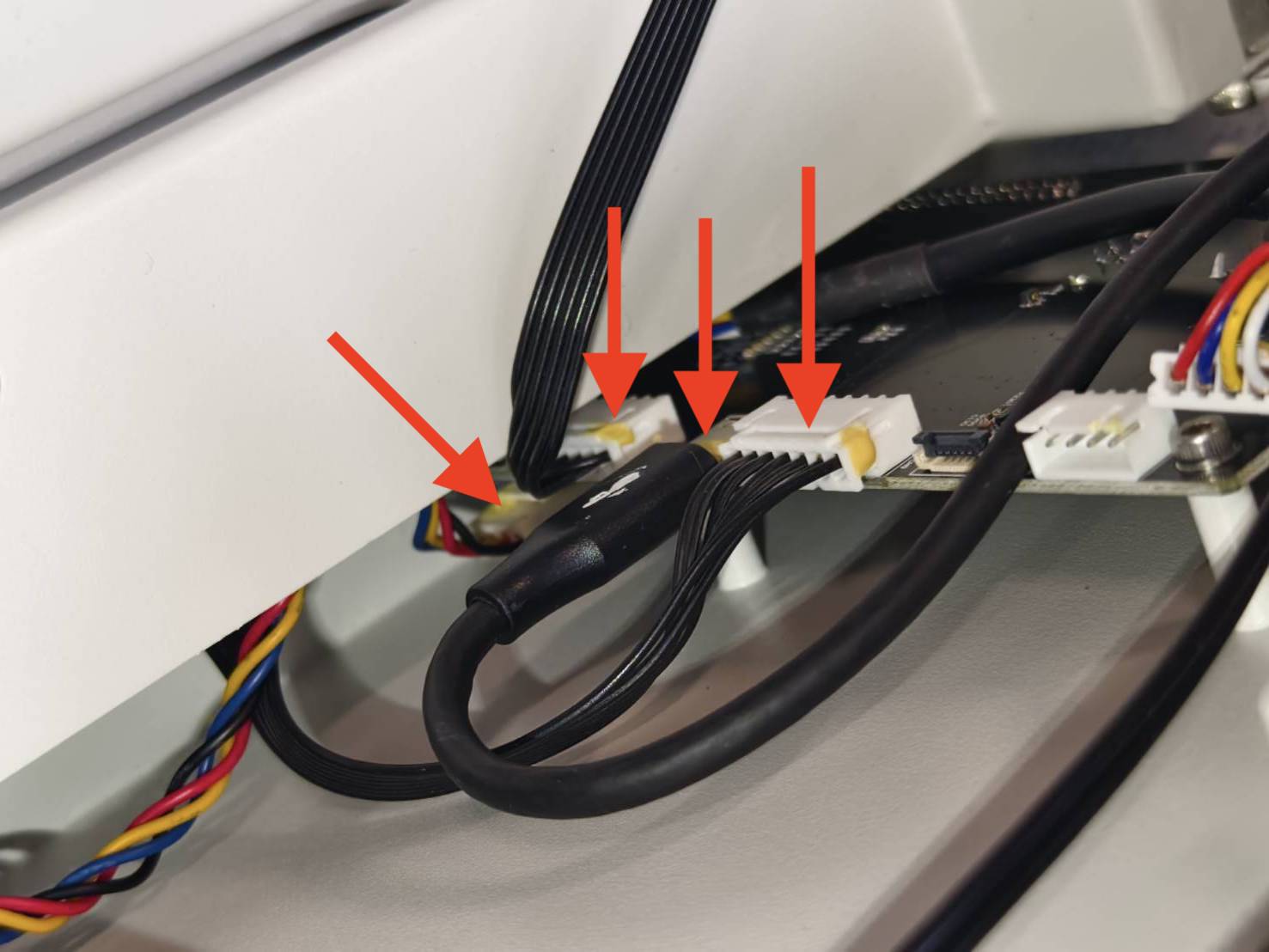

Ta bort de andra fyra kablarna och lämna den 2-poliga kabeln längst ner ansluten.
(Pincett kan vara användbar i detta steg)
Steg 8

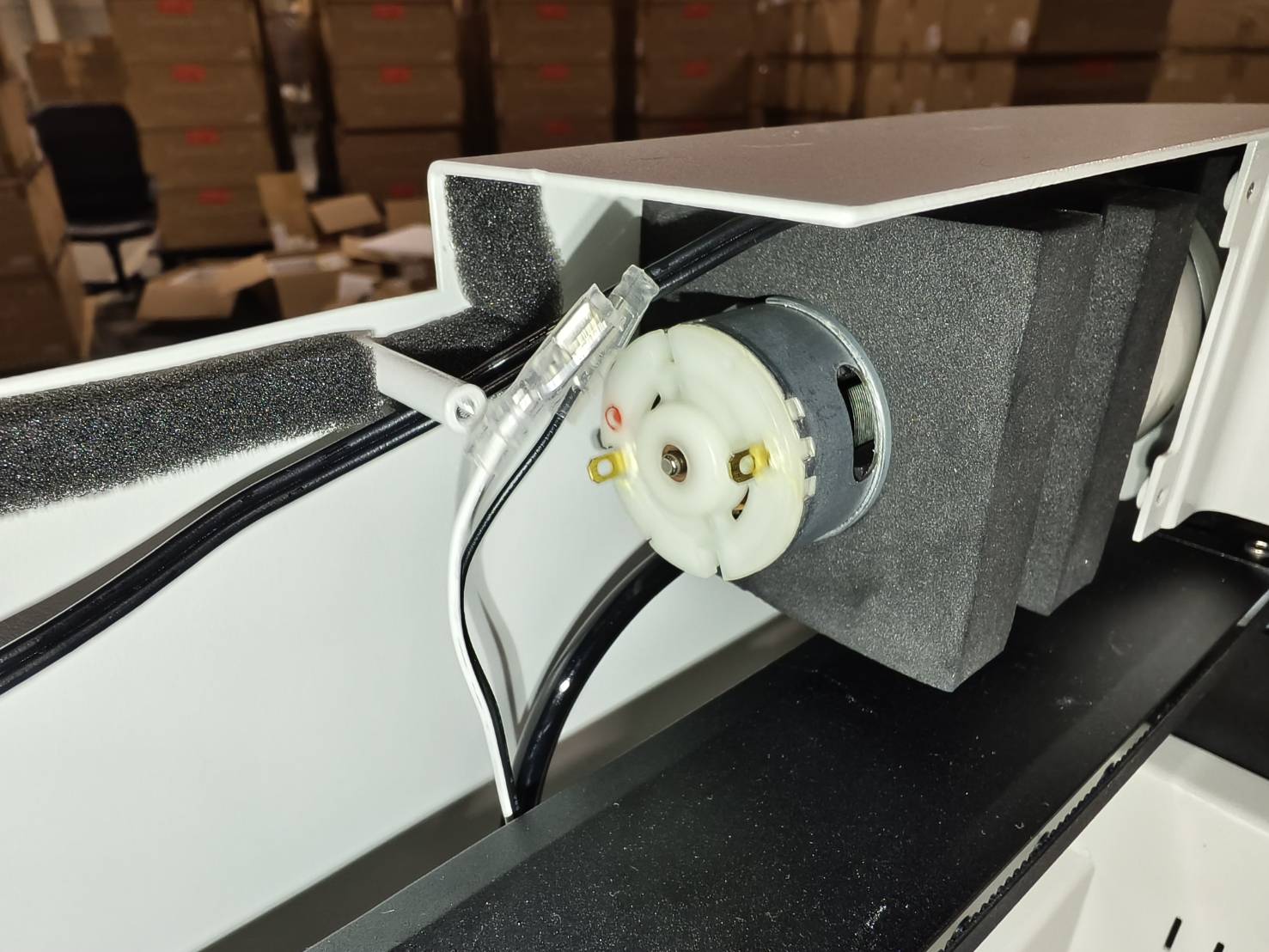

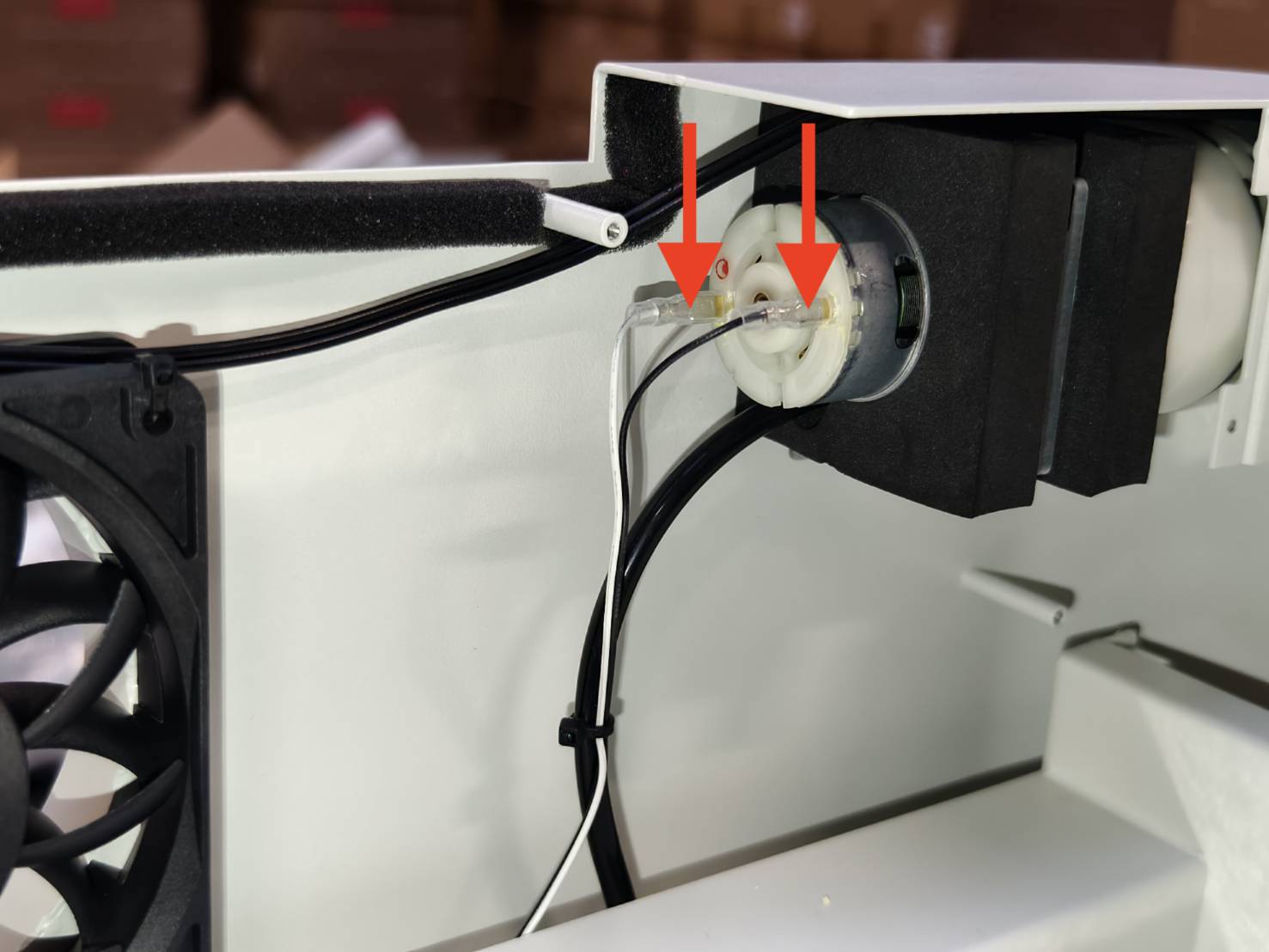

Koppla loss ledningarna som är anslutna till luftpumpen.
⚠︎ Obs:
Efter att du har kopplat loss ledningarna,
- om du endast byter ut luftpumpen eller både luftpumpen och kabeln, fortsätt till Steg 9.
- Om du endast byter ut pumpkabeln, gå till Steg 19.
Steg 9
(Fortsätt med detta steg endast när du byter ut en luftpump.)

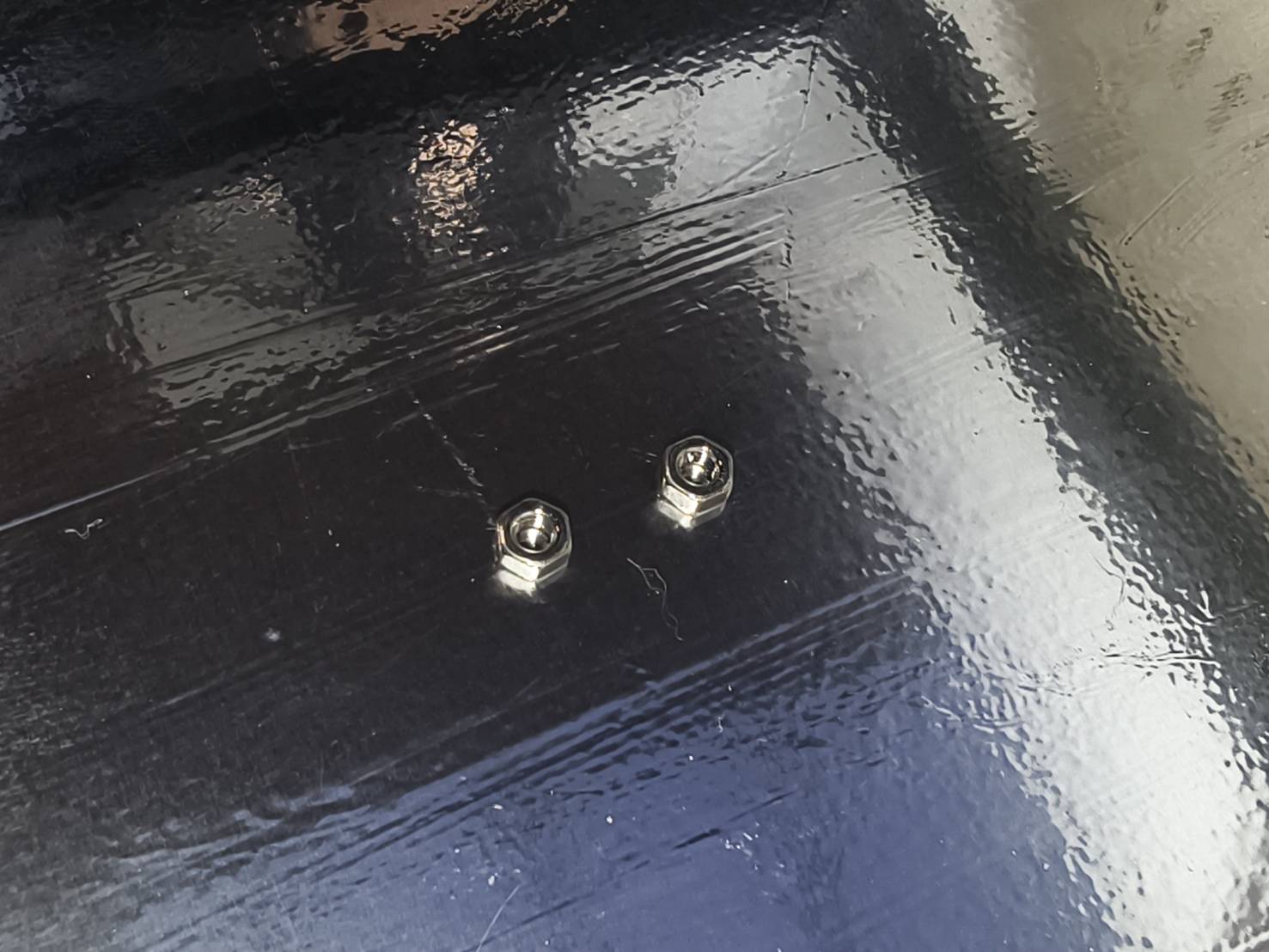

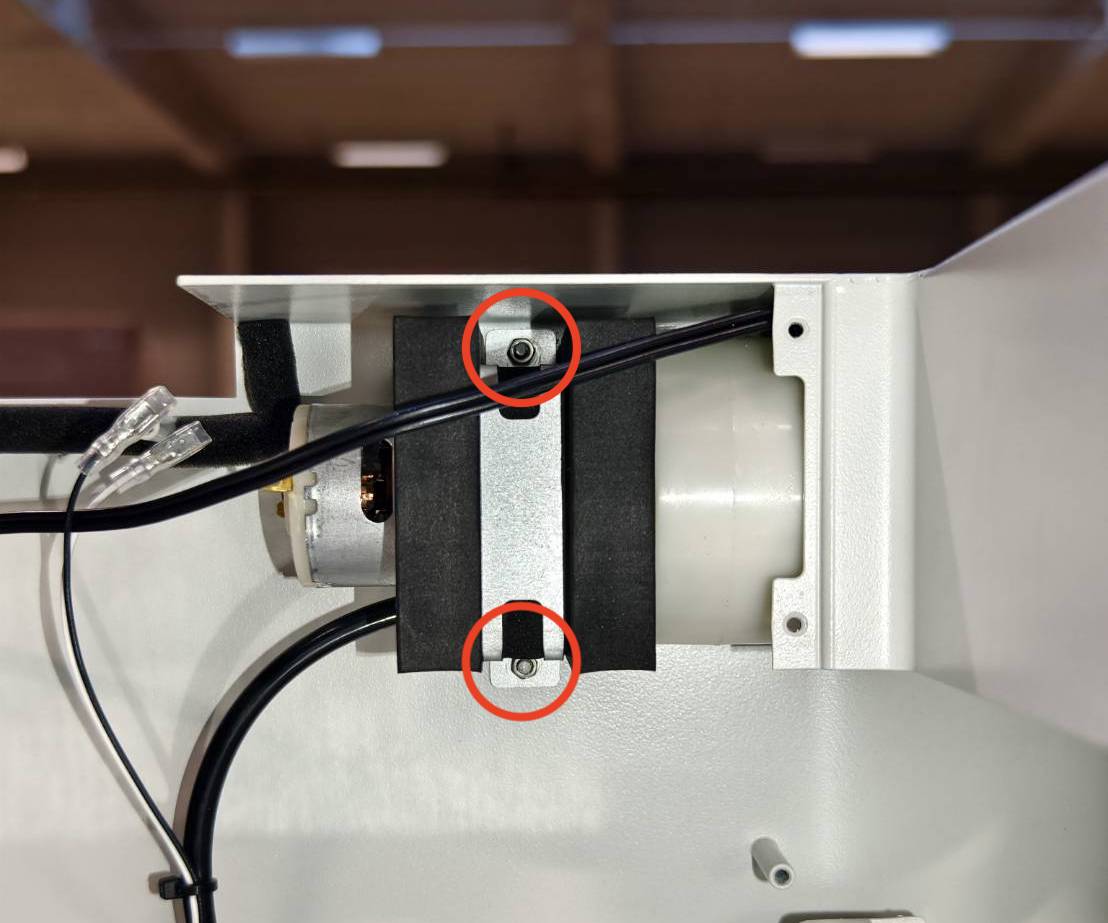

Ta bort muttrarna med en 5,5 mm hylsnyckel. Förvara muttrarna på ett säkert ställe och lägg dem inte i maskinen, eftersom maskinen i nästa steg kommer att placeras i upprätt läge.
Steg 10
Luftpumpen kan nu demonteras med luftslangarna fortfarande anslutna.
Steg 11

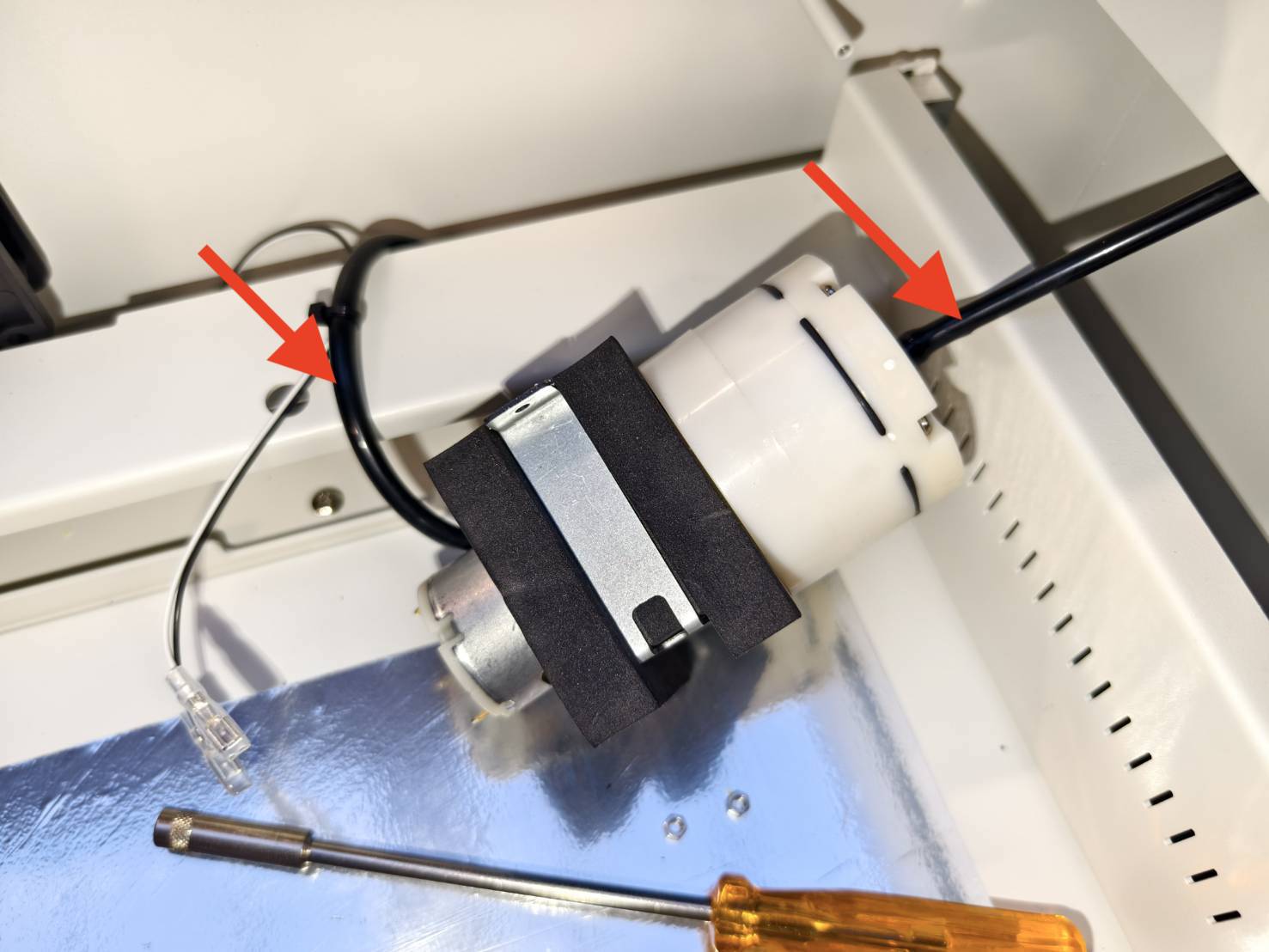

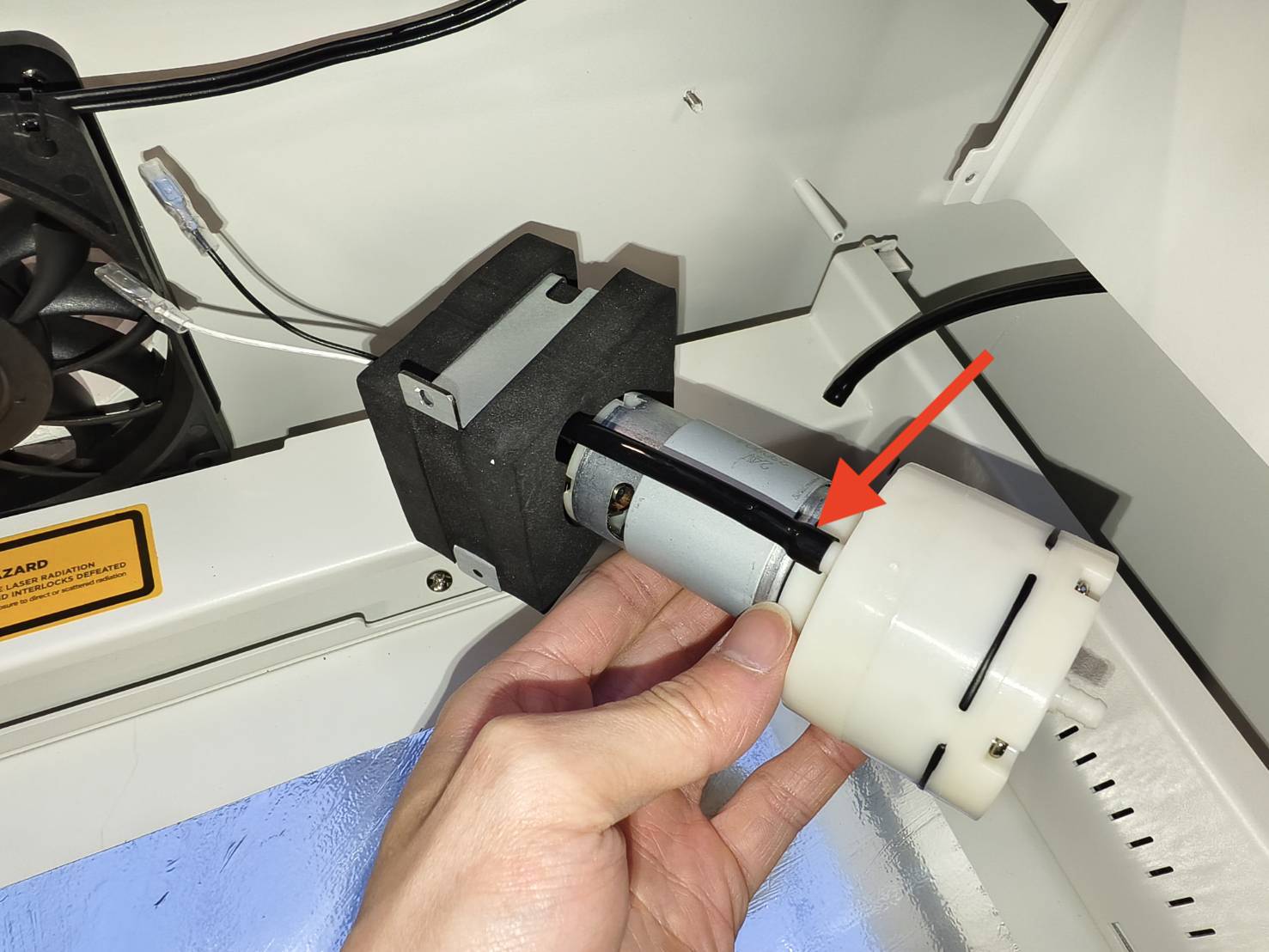

Koppla loss dessa luftslangar genom att dra av dem från luftpumpen.
Steg 12

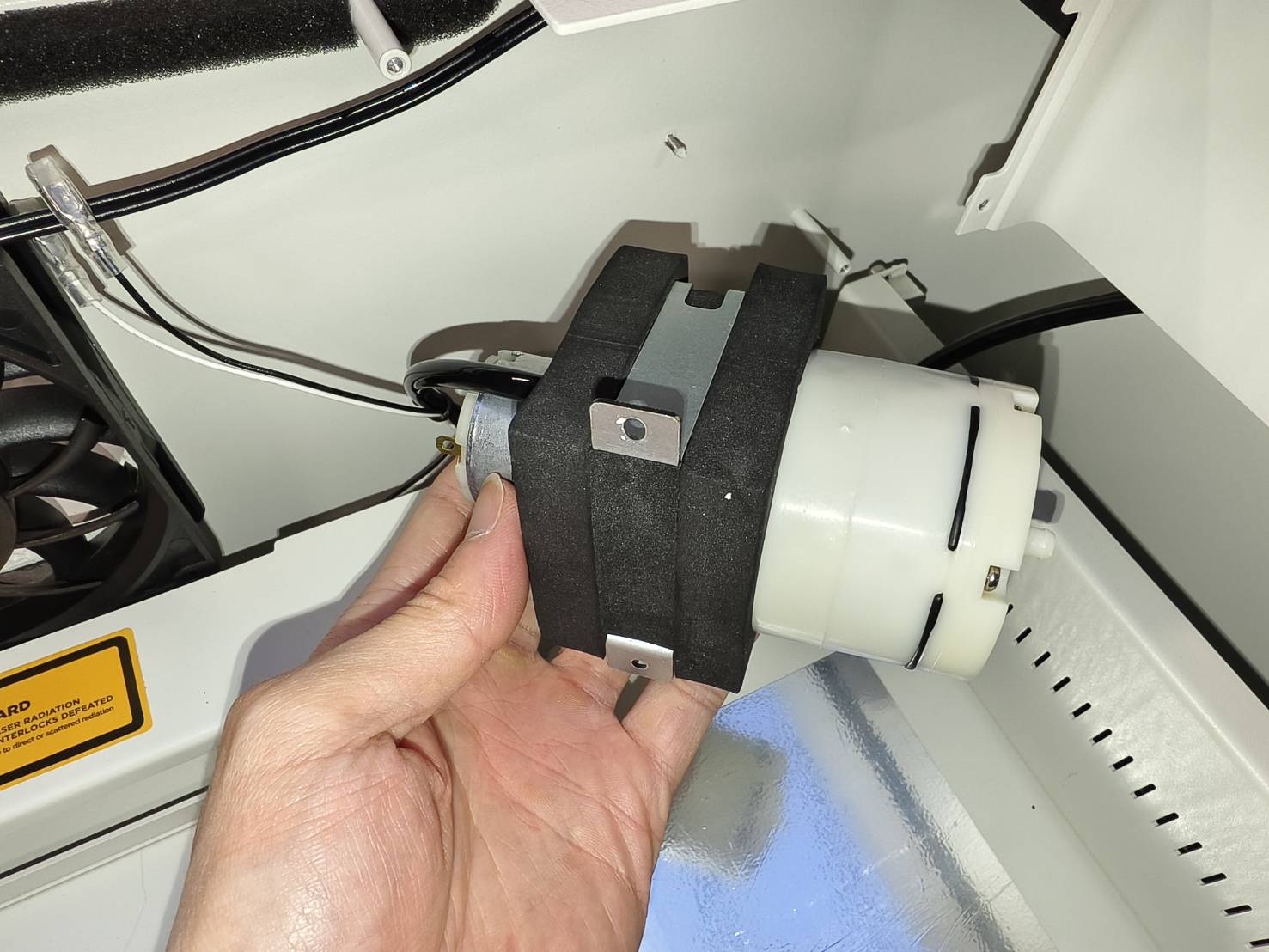

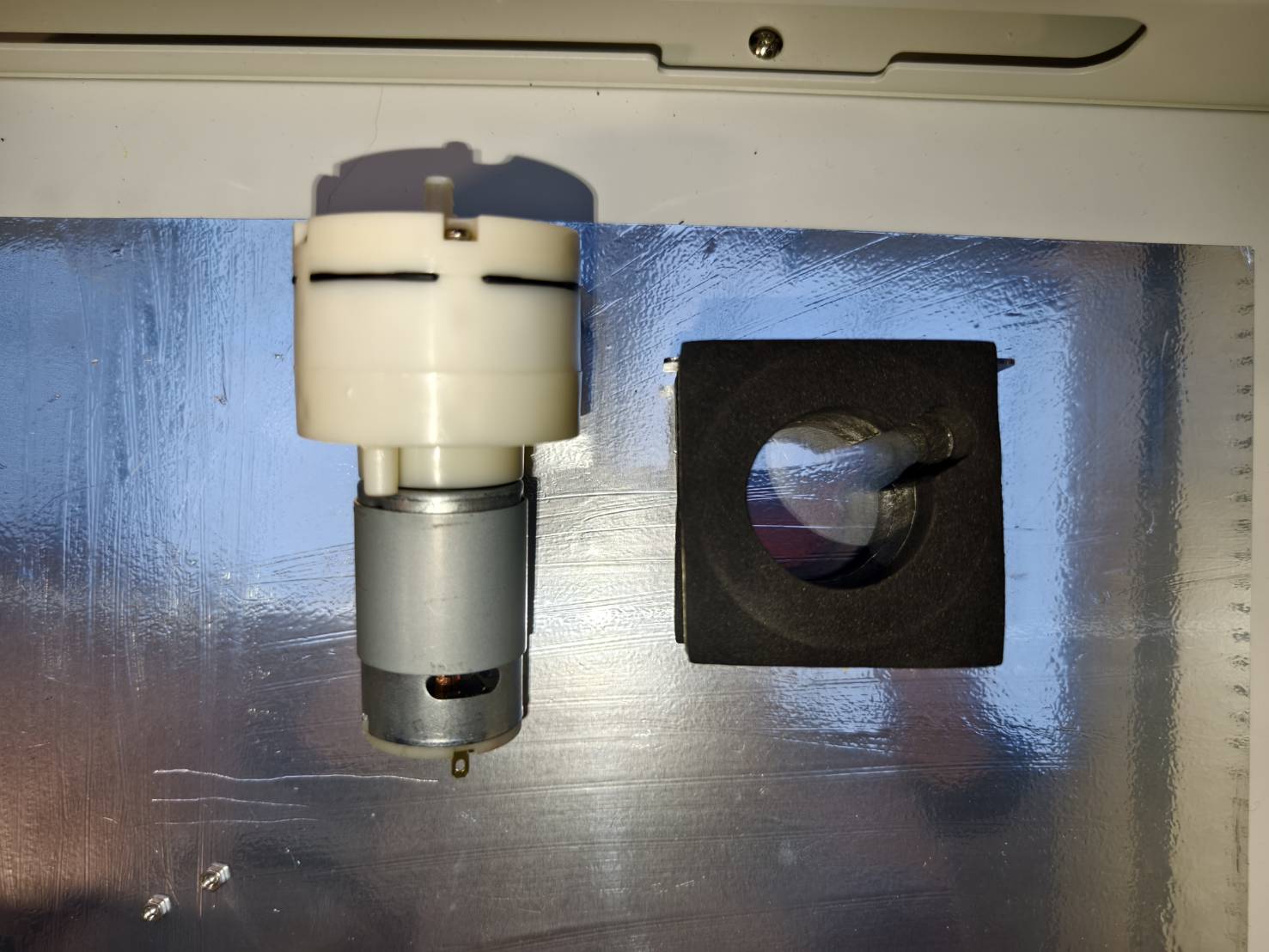

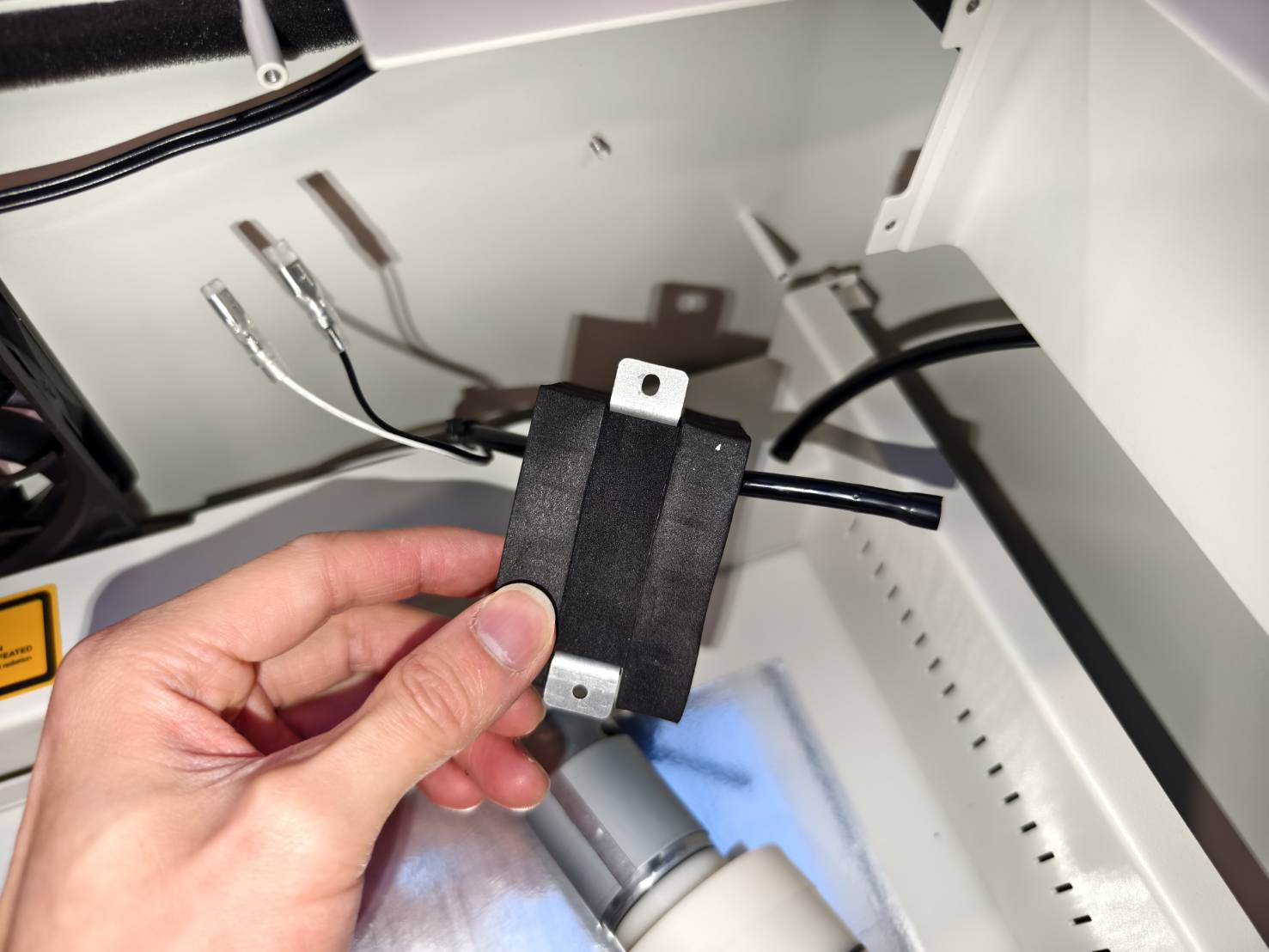

Lossa luftpumpen från skumplastdelen och metallfästet.

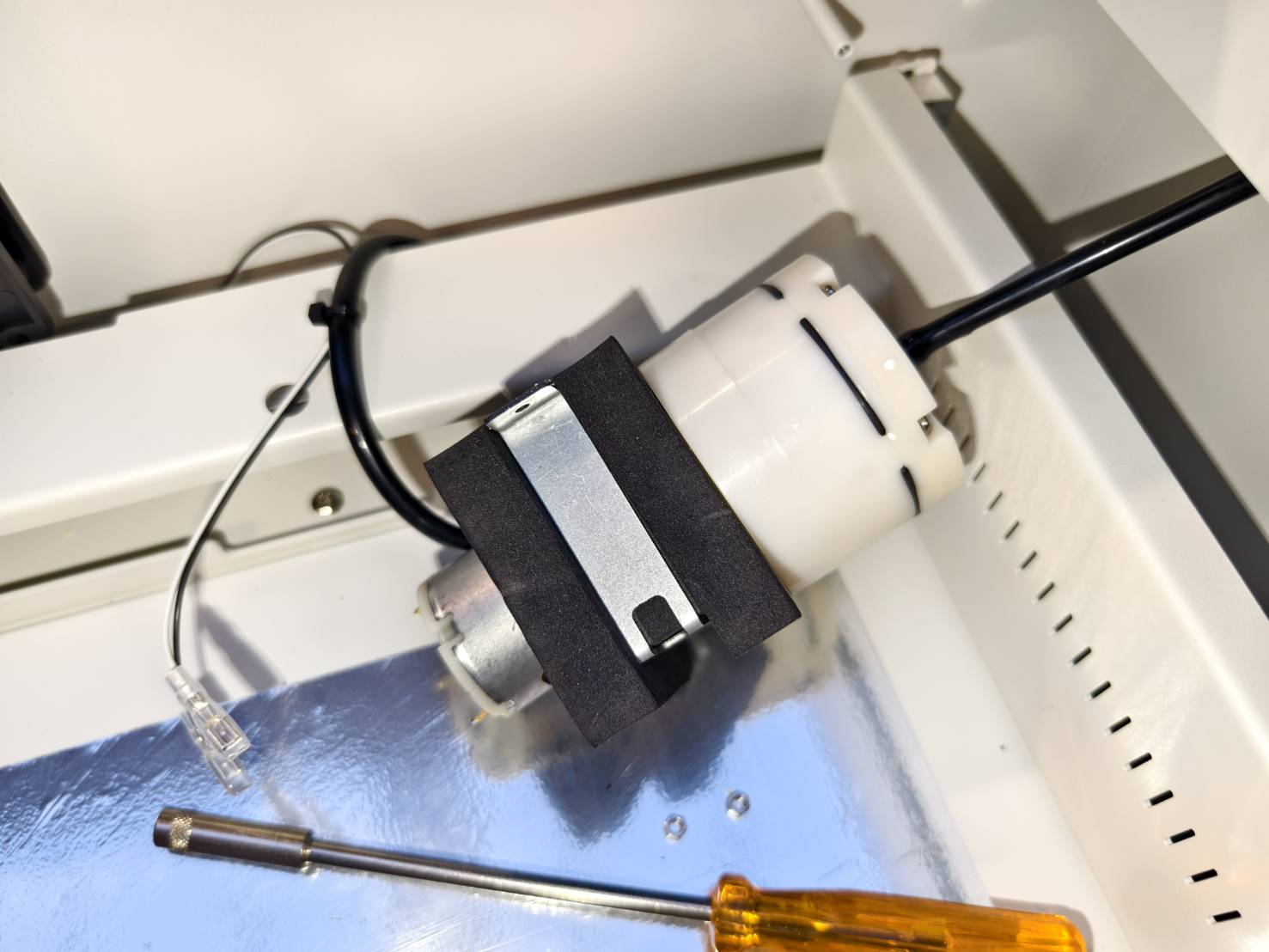

Luftpumpen kommer då att avlägsnas helt från maskinen.
Steg 13
Anslut luftslangen till den nya luftpumpen. Luftslangen i botten måste först föras genom skumplastdelen och sedan anslutas till luftpumpen.
Steg 14

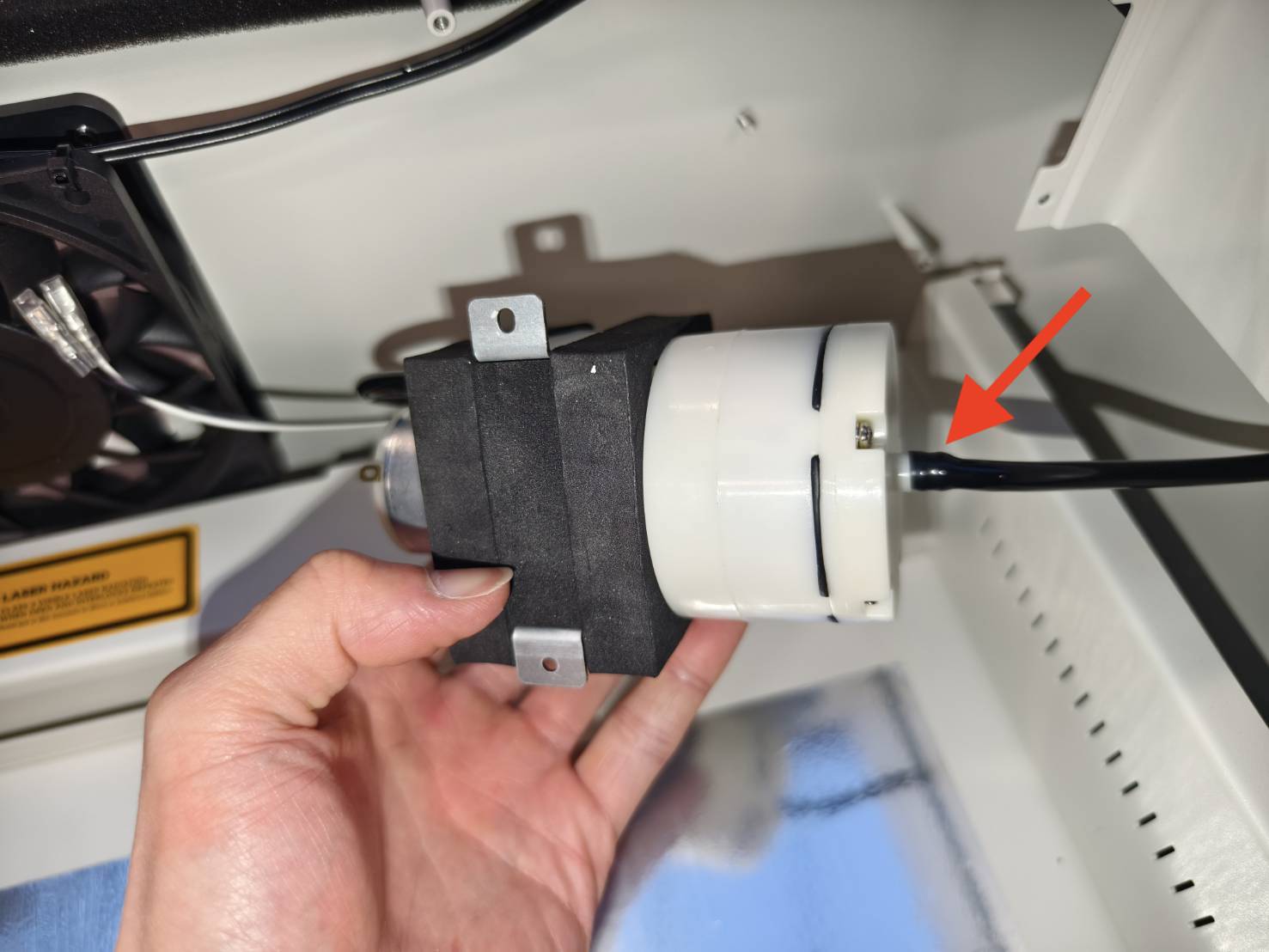

Anslut den andra luftslangen till den nya luftpumpen.
Steg 15

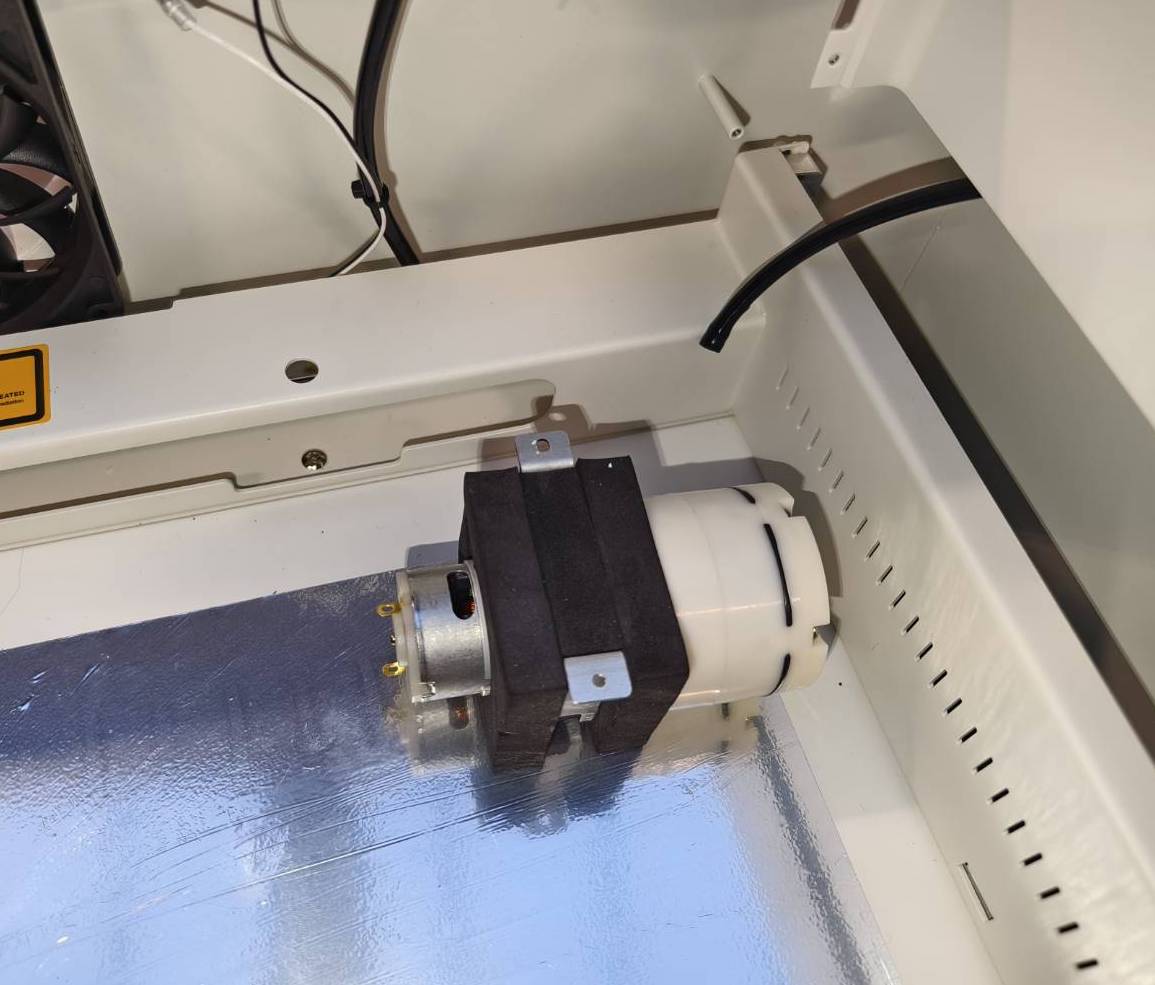

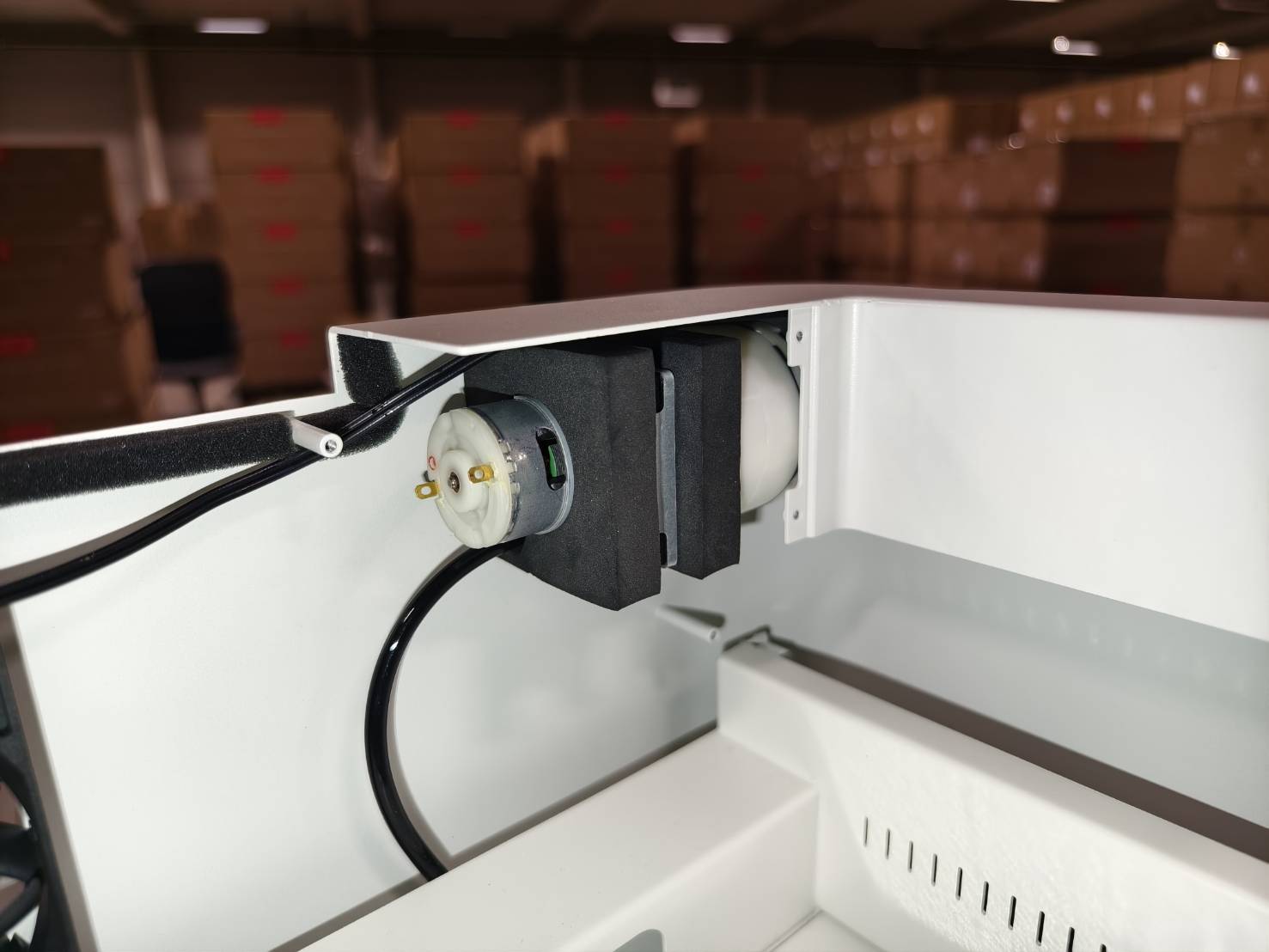

Placera luftpumpen med skumplastdelen och fästet tillbaka på plats. Lämna den oskruvad tills vidare.
Steg 16
Skjut modulsätet (X-axeln) mot fläkten så långt det går för att förhindra skador.

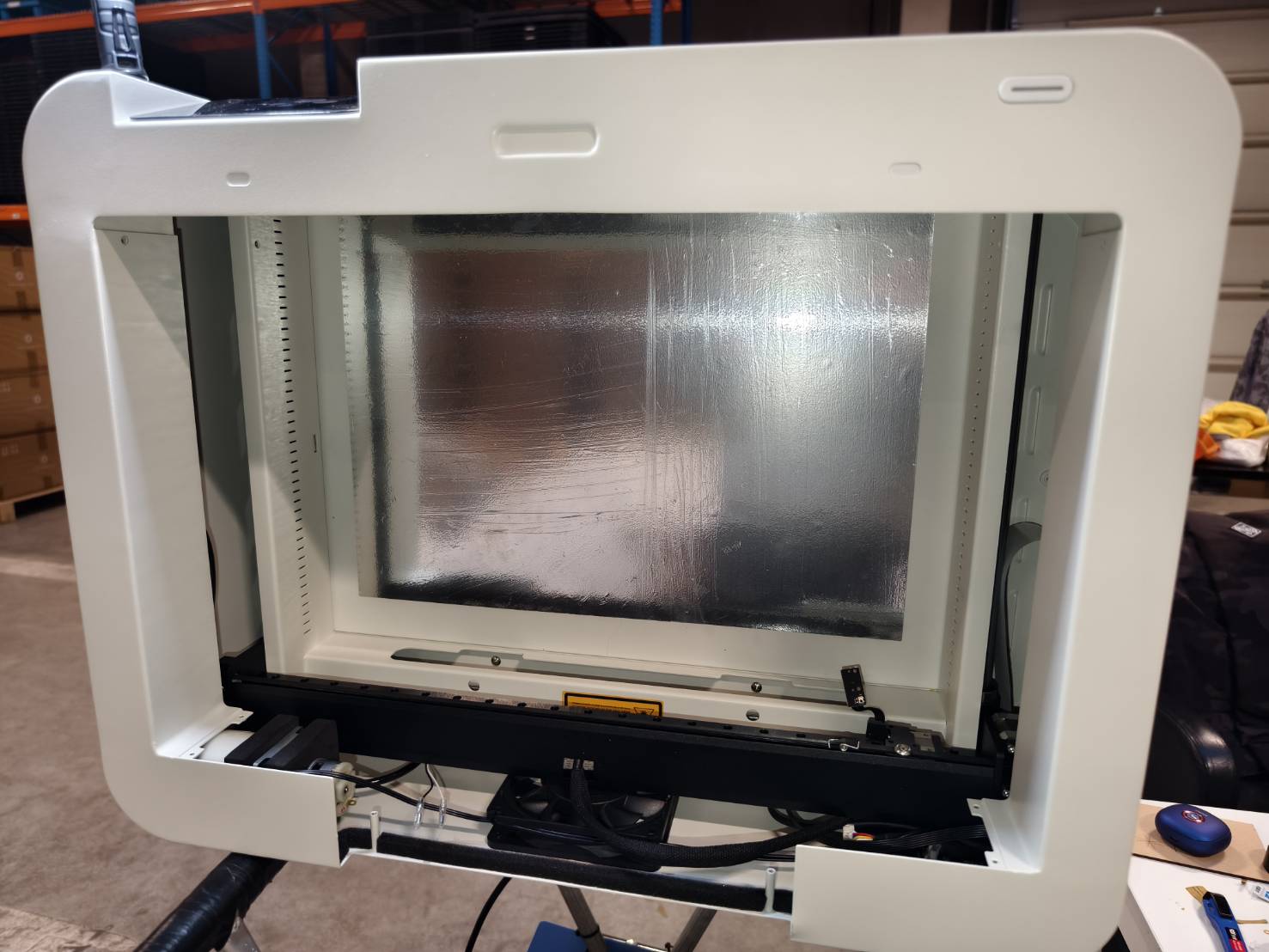

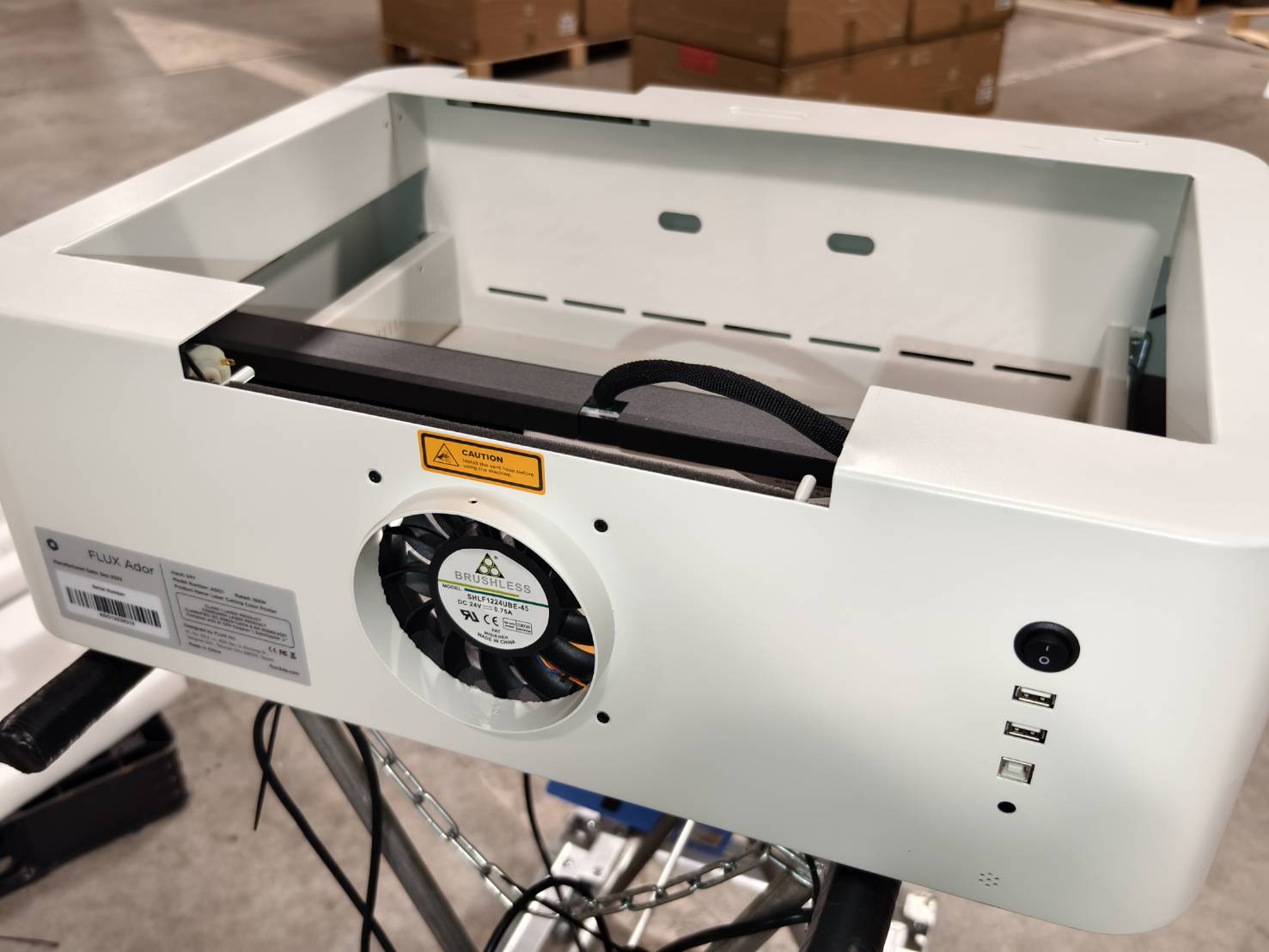

Ställ maskinen i upprätt läge, som visas på bilden.
Steg 17

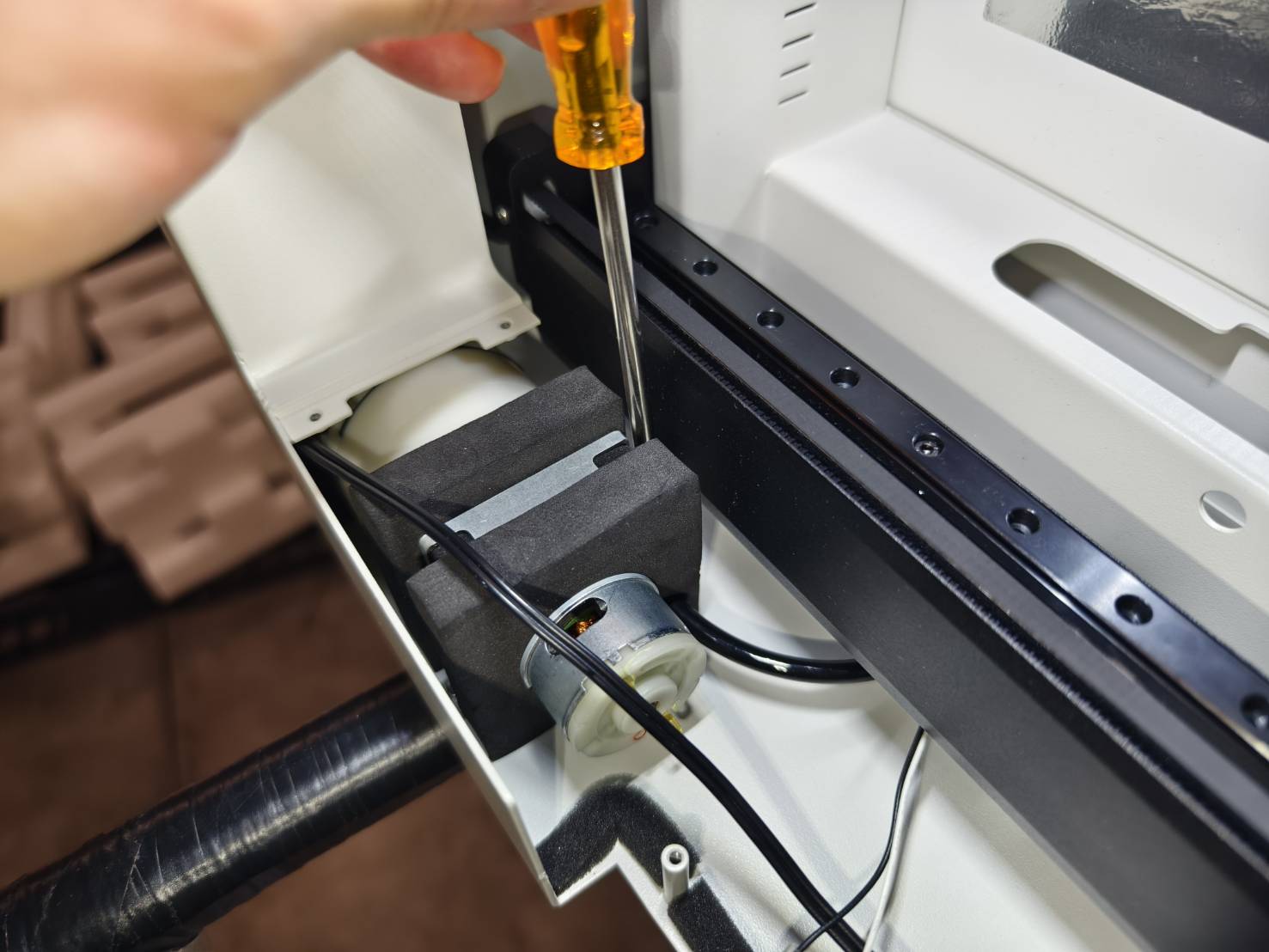

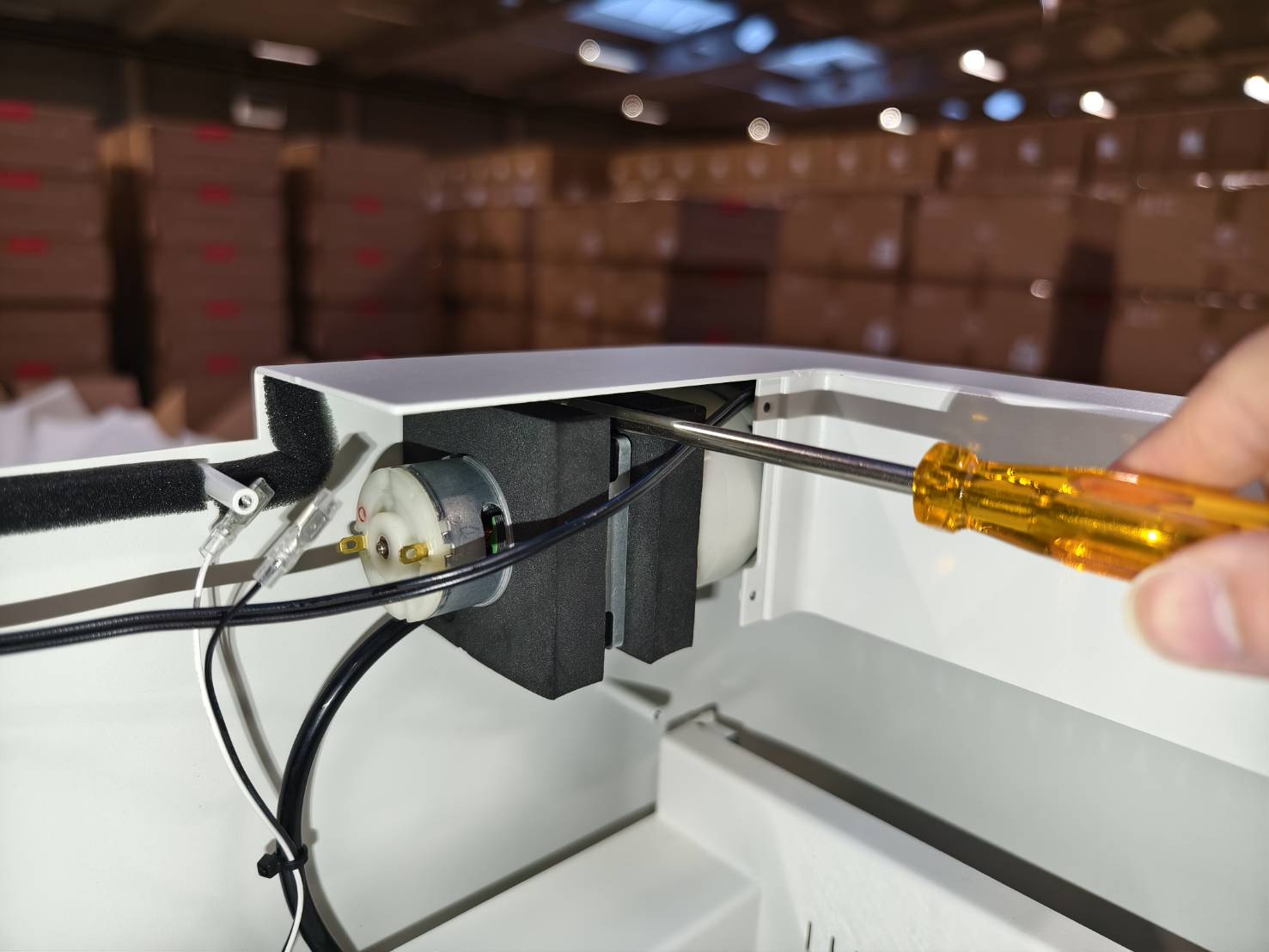

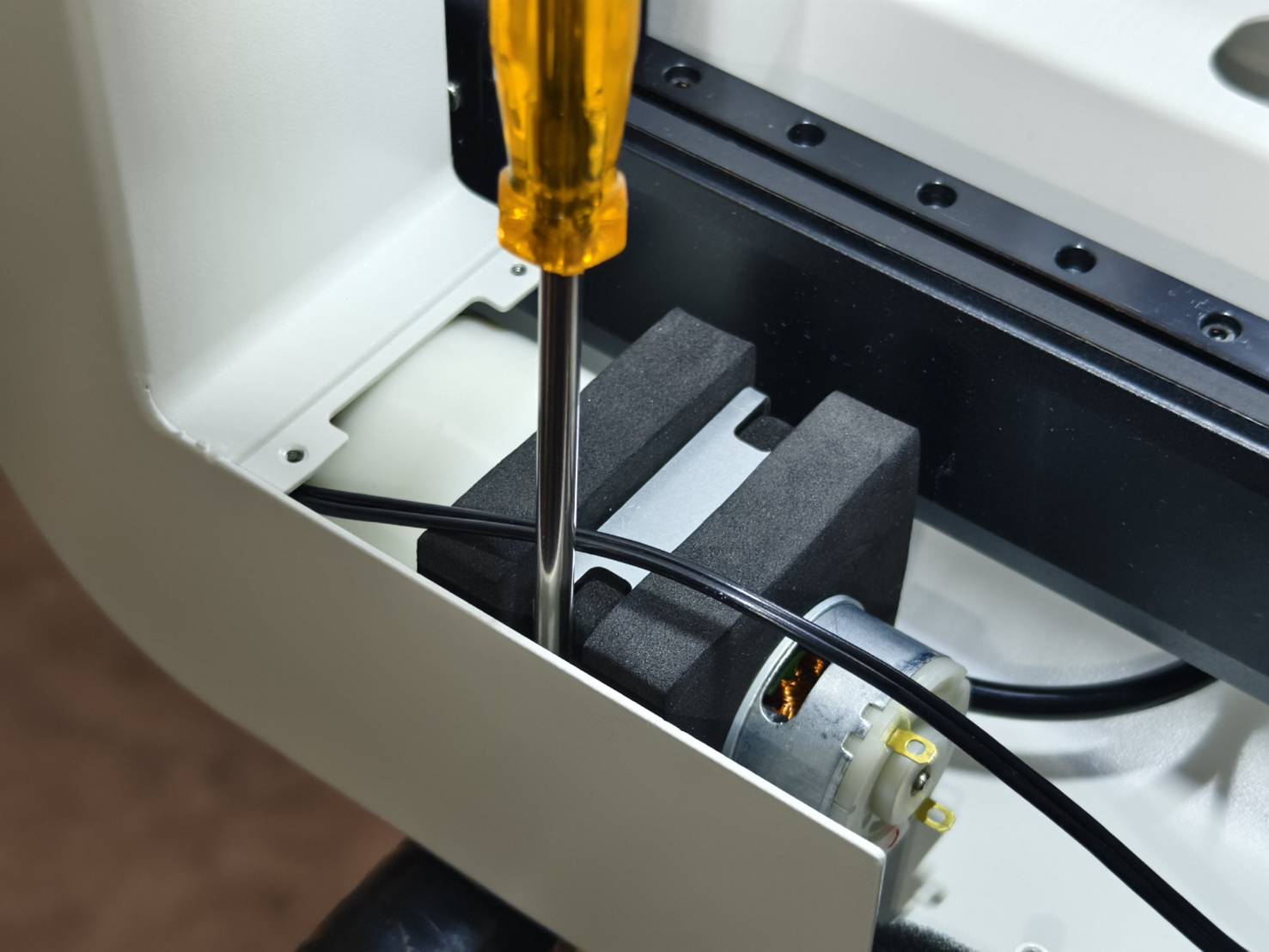

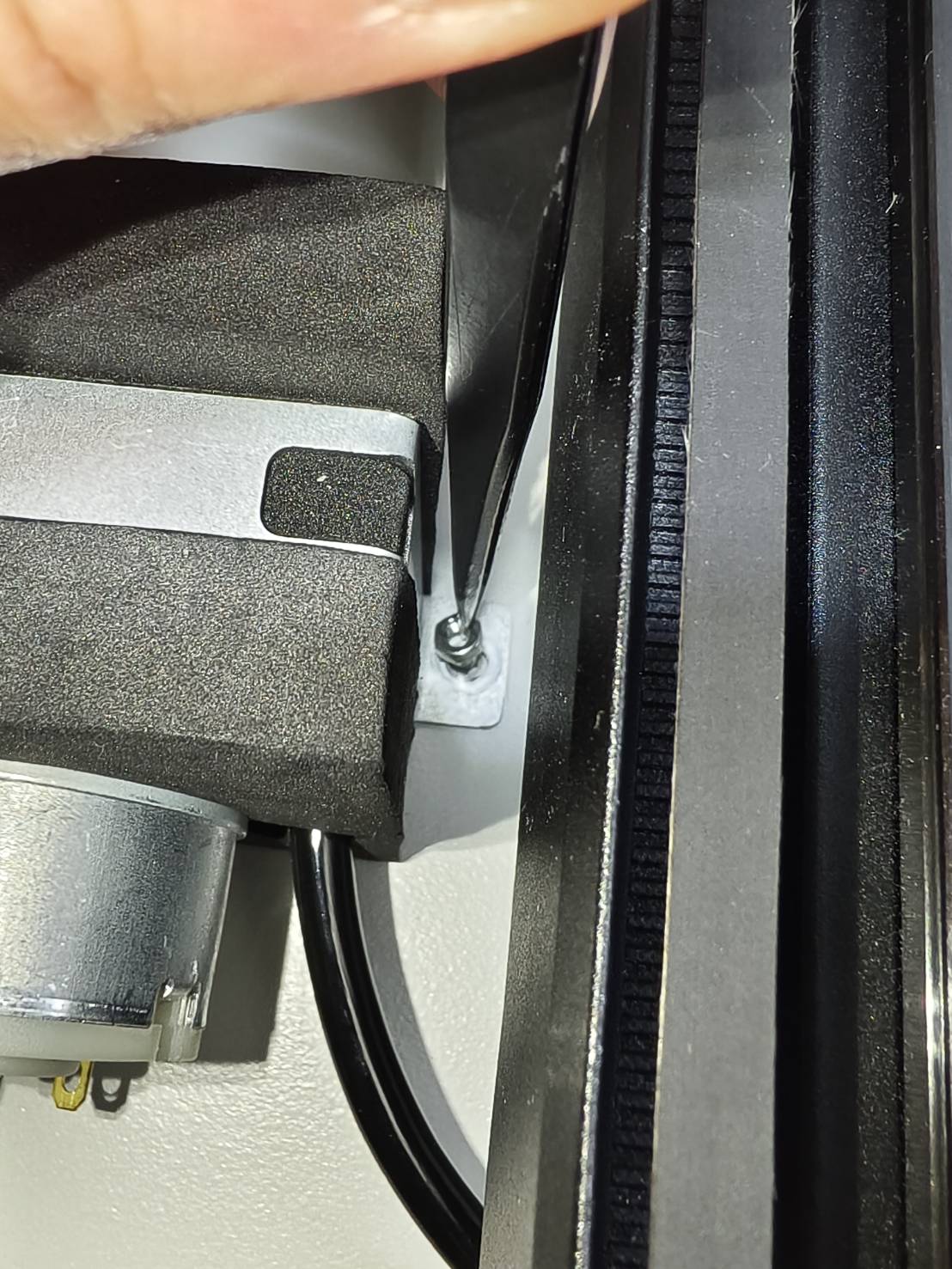

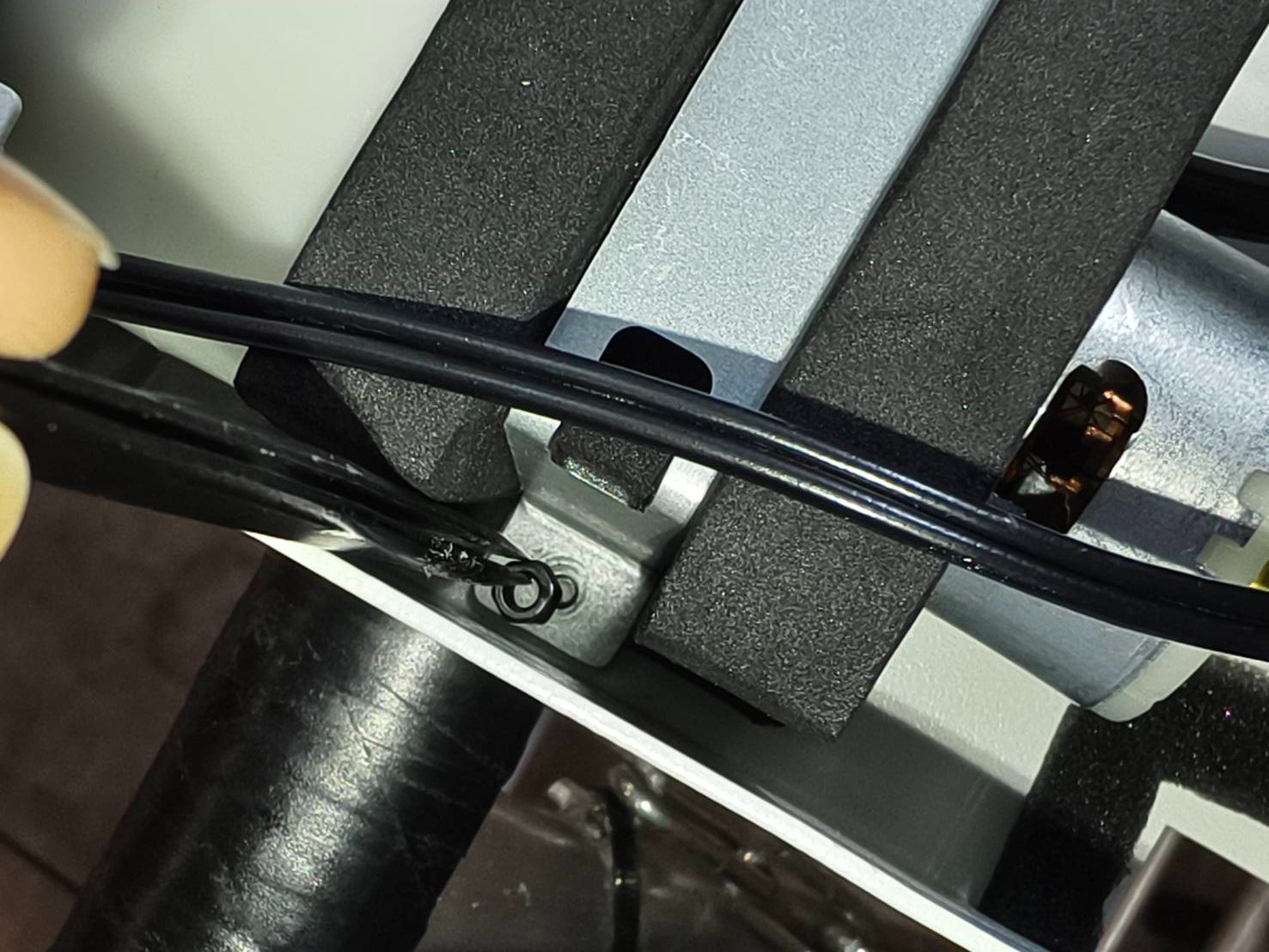

Använd en pincett för att placera muttern på gängstången och dra åt den med en hylsnyckel.
Gör likadant på båda sidor.
Steg 18
Ställ tillbaka maskinen i dess ursprungliga läge.
OBS:
Luftpumpsbytet är nu slutfört i detta steg.
Om byte av luftpumpskabeln inte är nödvändigt, gå vidare till Steg 23 och anslut 2-polig kabel direkt.
Steg 19

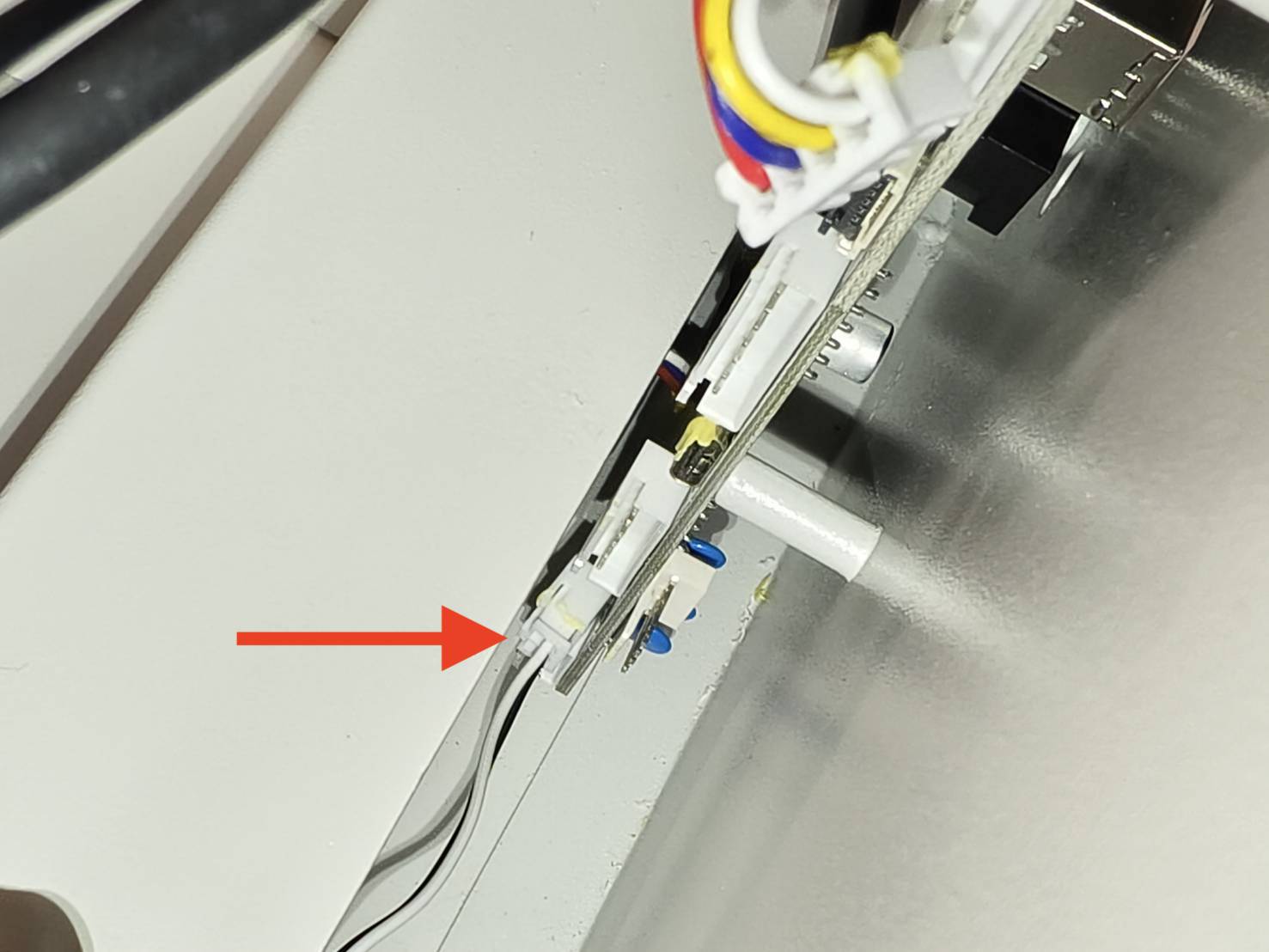

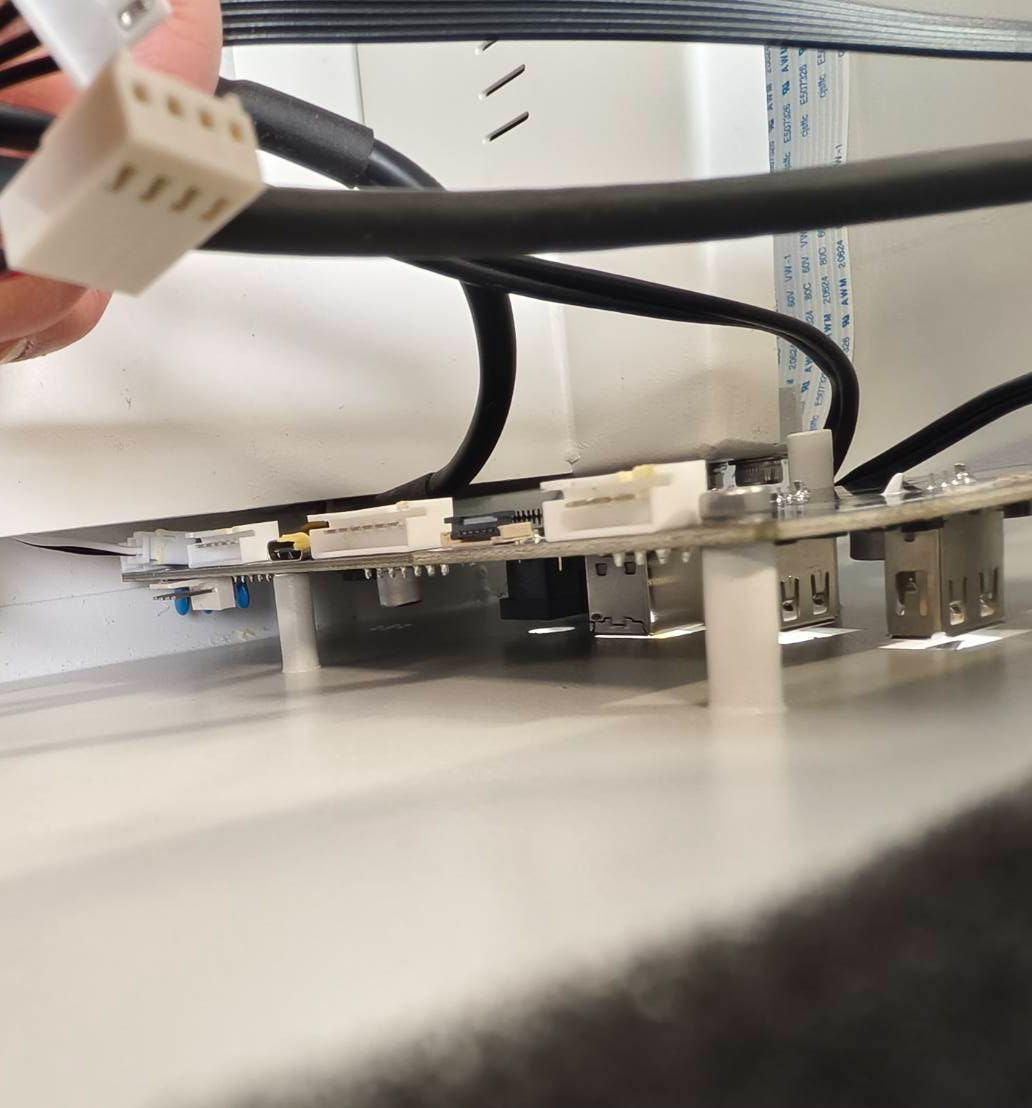

Koppla ur luftpumpens 2-poliga kabel från moderkortet längst ner.
Steg 20

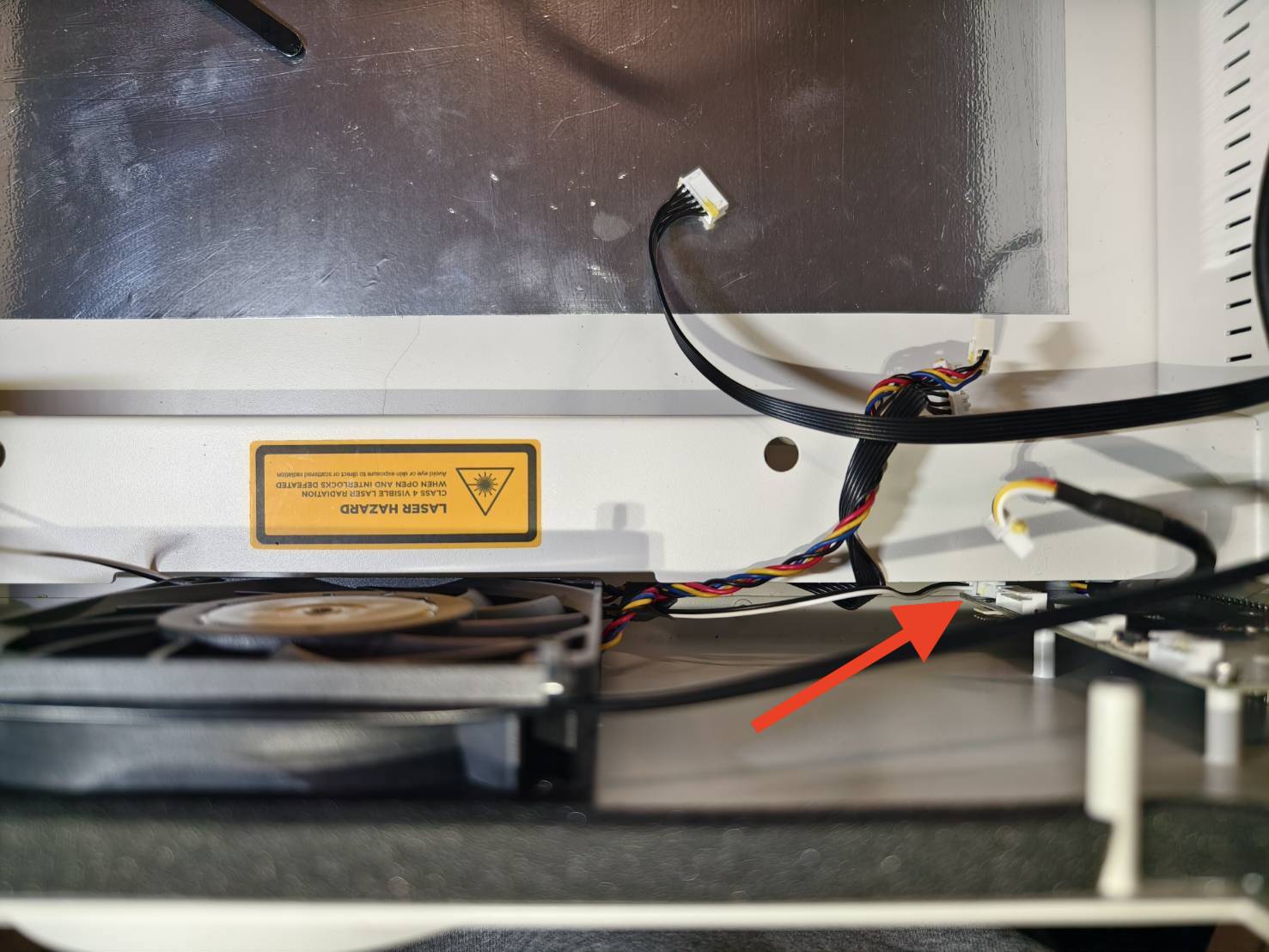

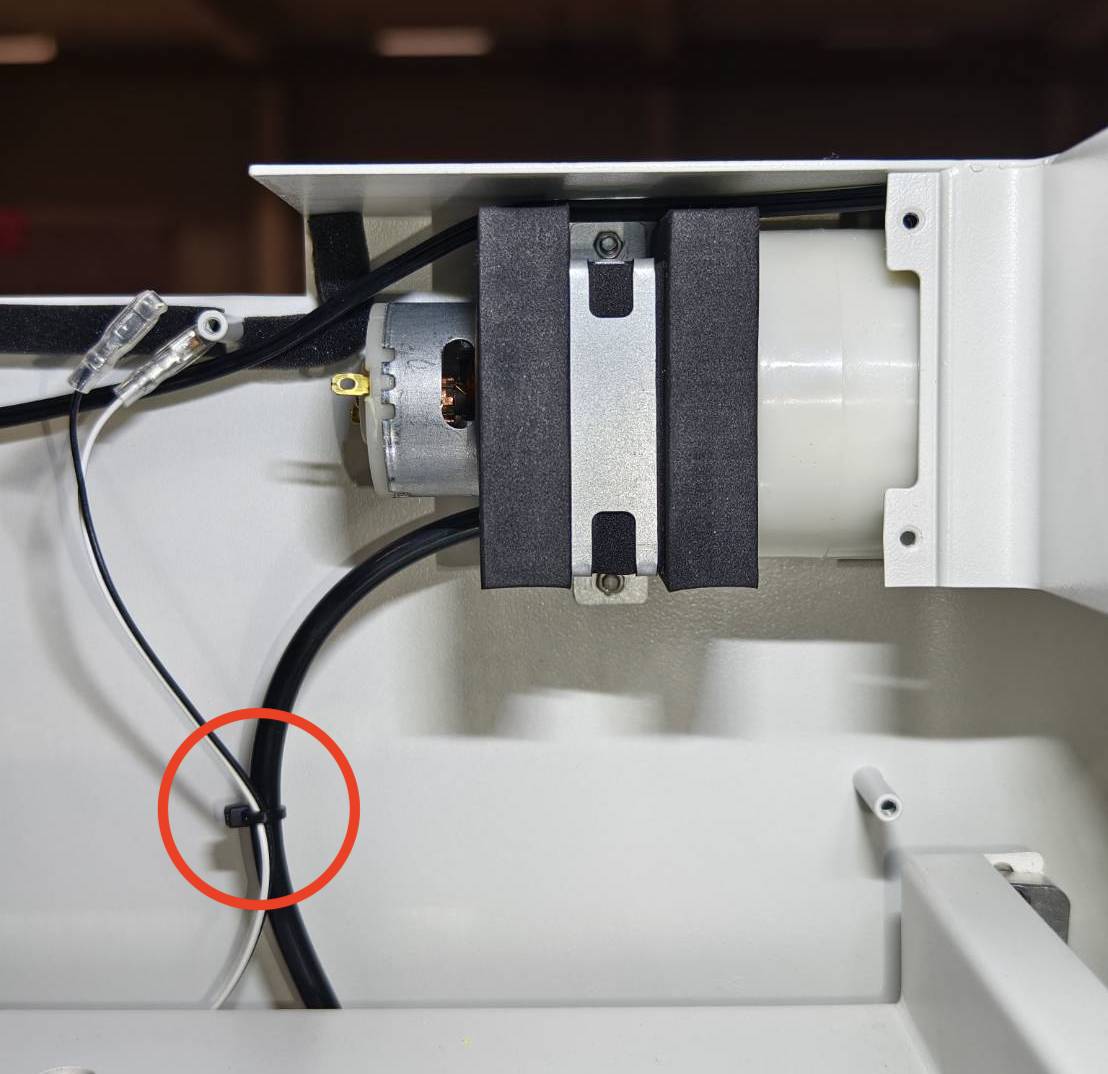

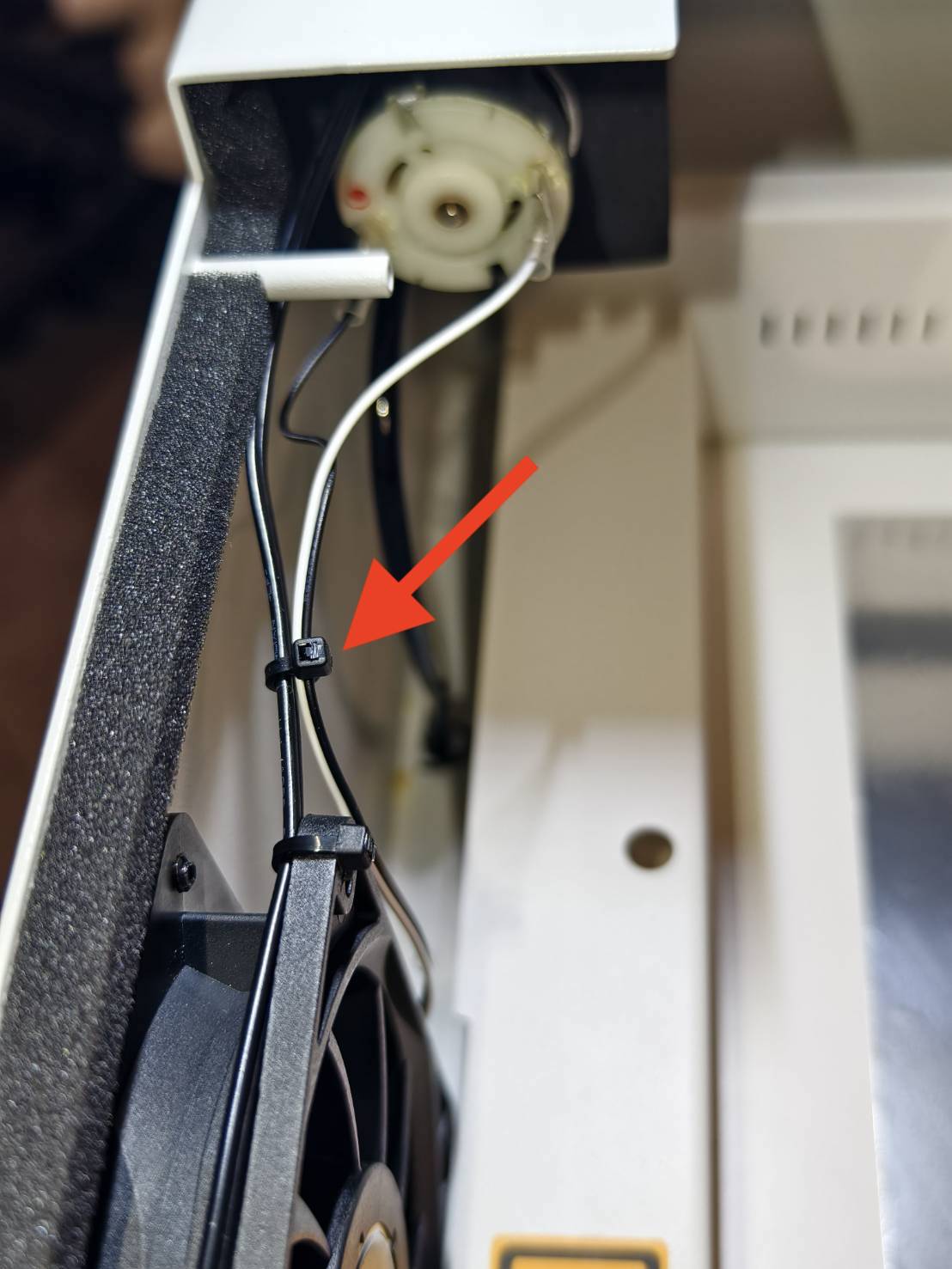

Klipp av buntbandet som håller ihop luftslangen och luftpumpskabeln.
Steg 21

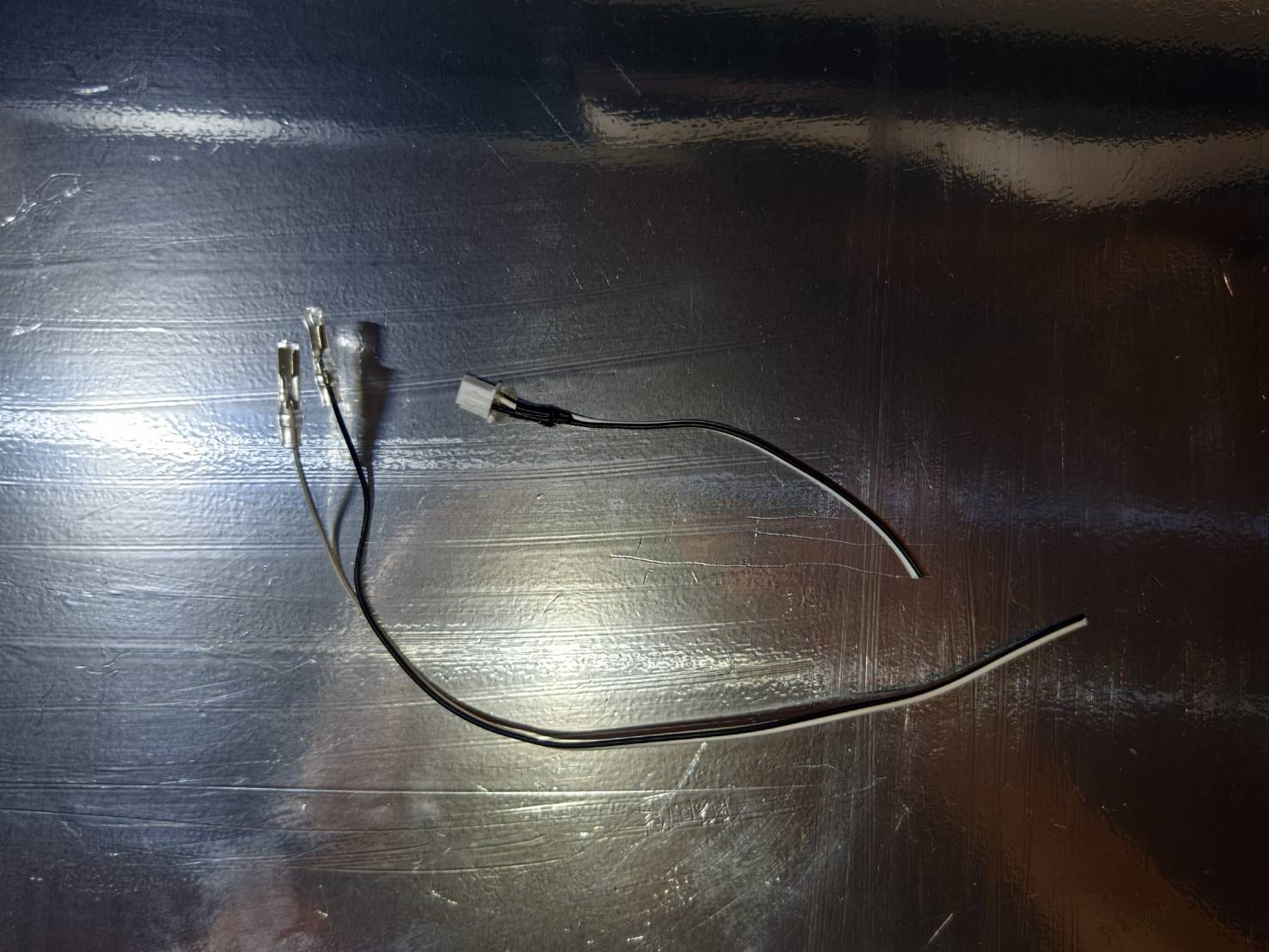

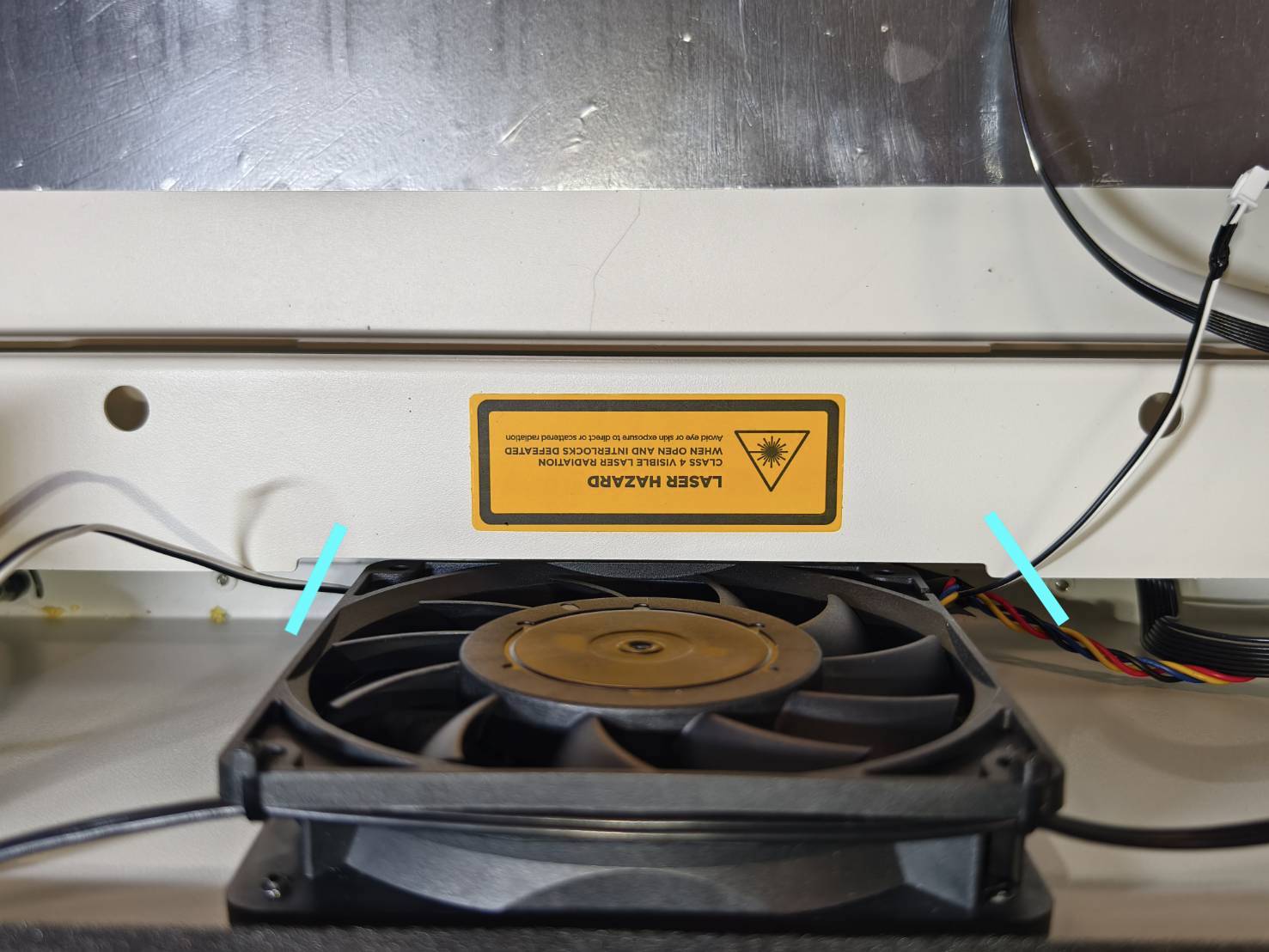

Klipp av ledningarna på båda fläktsidorna enligt bilden. De avklippta ledningarna kan kasseras.
Steg 22
Anslut den nya kabeln till moderkortet.
Kabeln måste dras under fläkten mot moderkortet.
Steg 23

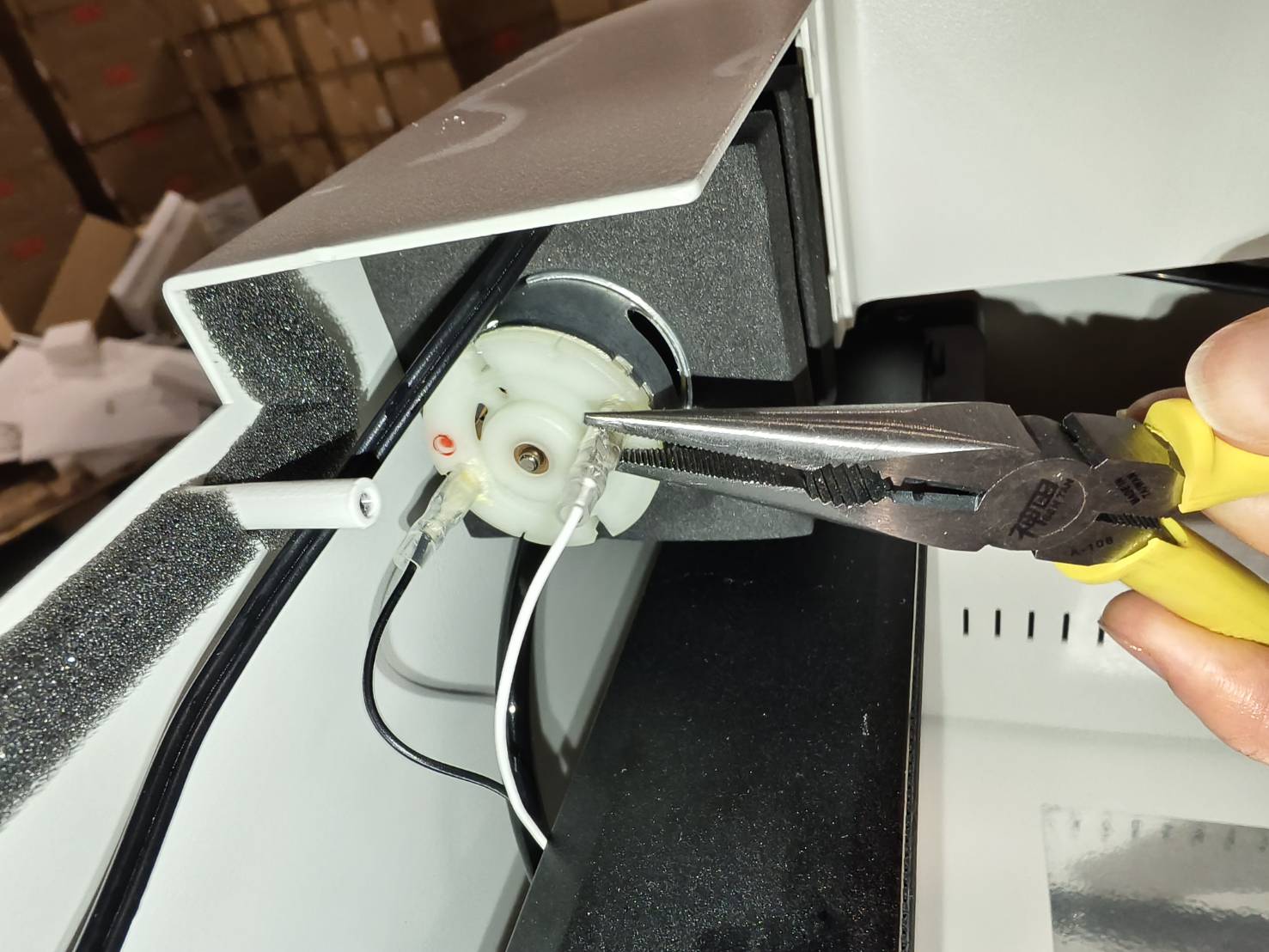

Anslut ledningarna till luftpumpen och använd en tång för att pressa fast stiften.
(Den svarta ledningen ska anslutas till den röda markeringen på pumpen.)
Steg 24

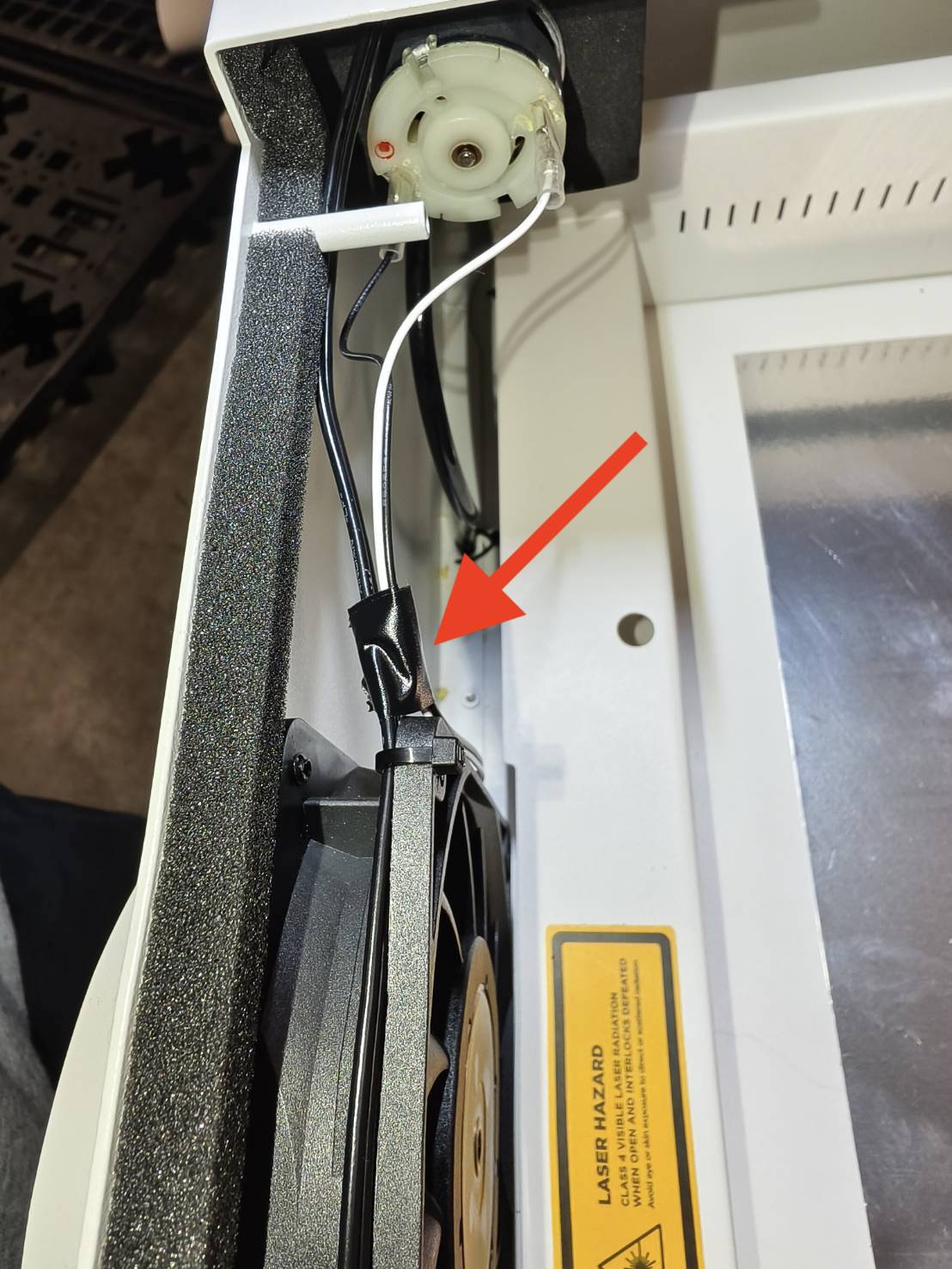

Fäst luftpumpskabelns ledningar tillsammans med kabeln som är fixerad ovanpå fläkten med hjälp av ett buntband eller tejp.
OBS: Hoppa över detta steg och gå direkt till steg 25 om din kabel inte behöver bytas ut.
Exempel med buntband
Exempel med tejp
Steg 25
Återanslut kablarna.
Se till att den vita markeringen på USB-C-kabeln är vänd mot arbetsytan som på bilden nedan.
(Pincett kan vara användbar i detta steg)
Steg 26
Sätt tillbaka plattan och dörrkåpan på ovansidan. Lämna tillräckligt utrymme för att kunna nå med händerna.
Steg 27
Anslut kamerakabeln till moderkortet.
Observera att kamerakabelns metallkontakter måste vara vända mot moderkortet.
Kamerakabelns metallkontakter:
Metallkontakterna måste vara vända mot moderkortet:
Sätt i kabeln:
Lås fast kontakten:
Steg 28
Anslut motorkabeln.
Steg 29
Tryck tillbaka plattan och skruva fast skruvarna. (T8-skruv x 8st)
Steg 30
Eftersom de föregående stegen involverade att flytta dörrkåpan och kameran, utför en kamerakalibrering som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Kamerakalibrering.
