Ador - Guide för byte av utsugsfläkt

Verktyg:

• Stjärnskruvmejsel
• Torx T8-skruvmejsel
• Avbitartång eller sidavbitare
• Buntband eller tejp
• Pincett (valfritt)

Steg 1:

Stäng av maskinen och koppla ur strömkabeln.

Steg 2:

Lossa dessa skruvar på plattan. T8-skruv x 8 st (Plattan och dörrkåpan sitter ihop.)

Steg 3:

Flytta plattan och dörrkåpan något framåt.

Steg 4:

Koppla bort motorkabeln. Det blir lättare att ta bort kamerakabeln efter att denna kabel har avlägsnats.

Steg 5:

Ta bort kamerakabeln.
Observera att det finns en låsklämma som håller fast kabeln. Öppna klämman för att ta bort kamerakabeln.
(En pincett kan vara till hjälp i detta steg)

Låsklämma:

Klämmor öppnade:

Dra ut kabeln:

Steg 6:

Ta bort plattan och luckkåpan.

Steg 7:

Ta bort de övriga fyra kablarna och lämna den 2-poliga kabeln längst ner ansluten.
(En pincett kan vara till hjälp i detta steg)

Steg 8:

Klipp av dessa buntband med en avbitartång eller plattång.

Steg 9:

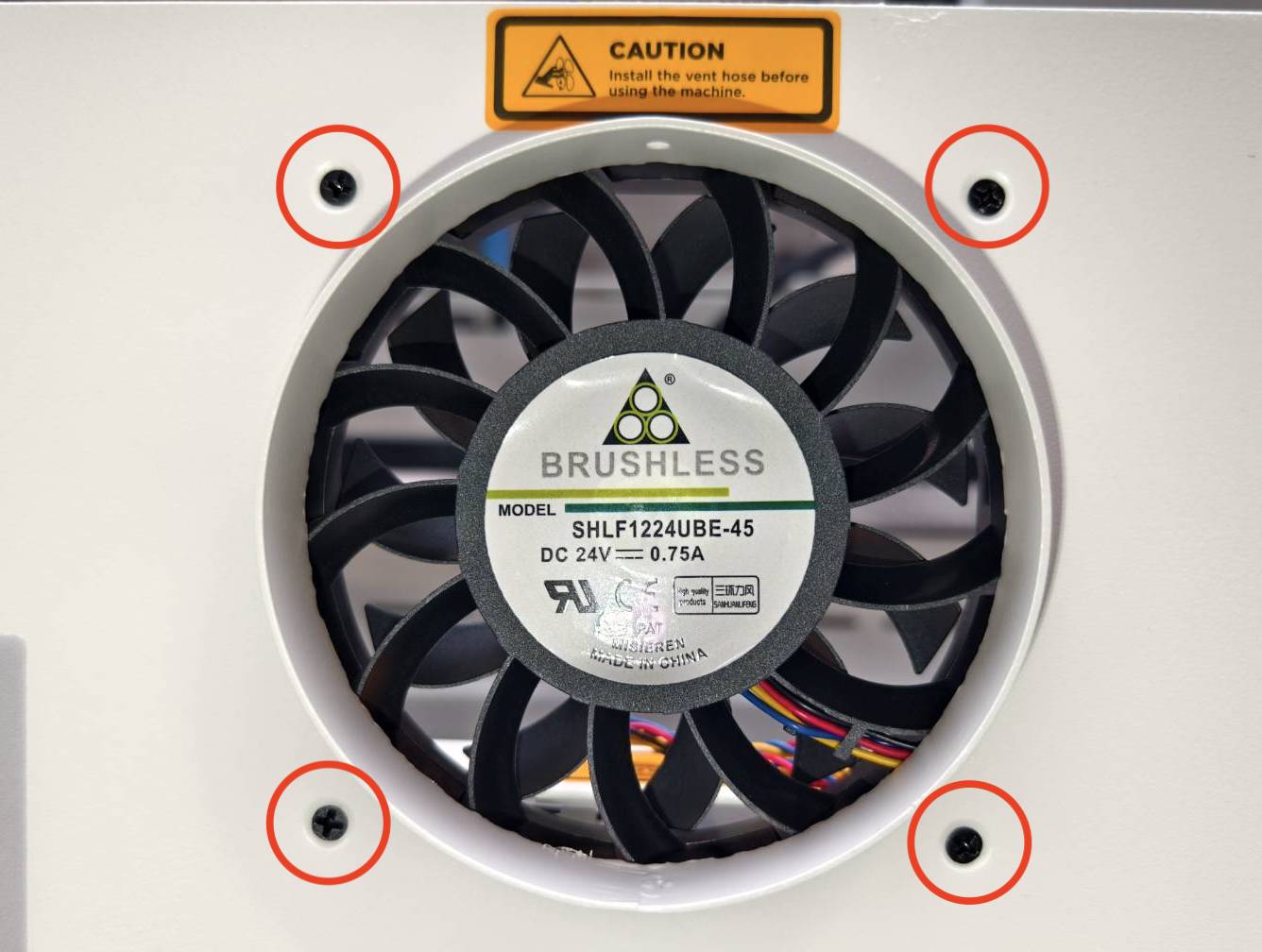

Lossa fläkten genom att skruva ur dessa fyra skruvar med en stjärnskruvmejsel.

Steg 10:

När fläkten är lossad, klipp försiktigt av buntbanden längst ner på fläkten. Fläkten kan sedan tas bort helt efter att buntbanden har klippts av.

Steg 11:

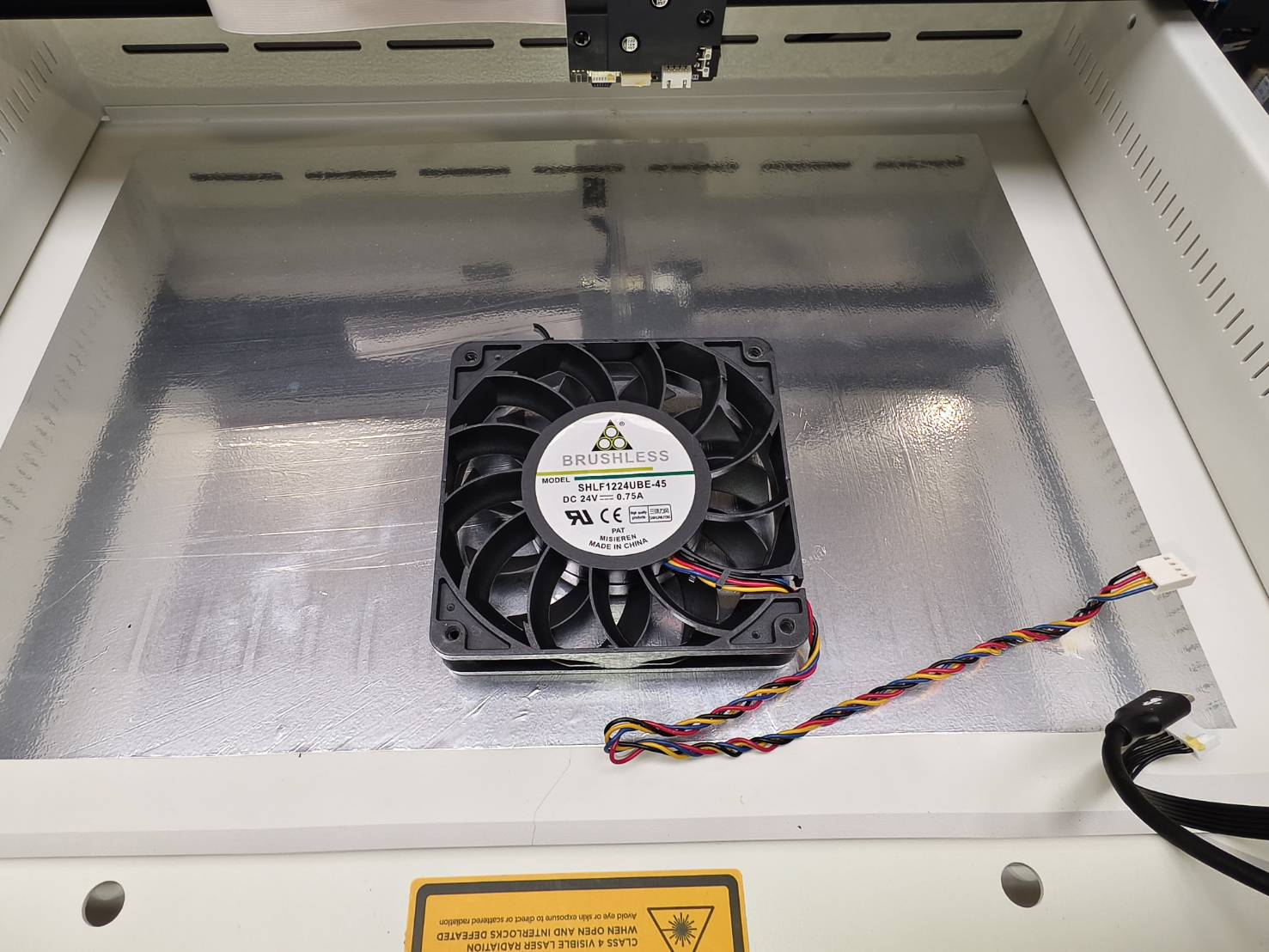

Ta den nya fläkten och bind ihop den 2-poliga kabeln som fortfarande är ansluten tillsammans med fläktkabeln som visas på bilden nedan. Se till att kabelsidan är på fläktens undersida.
Fläktkabelns längd måste förkortas genom att vika den. Det är acceptabelt att använda antingen buntband eller tejp för att binda ihop kablarna.

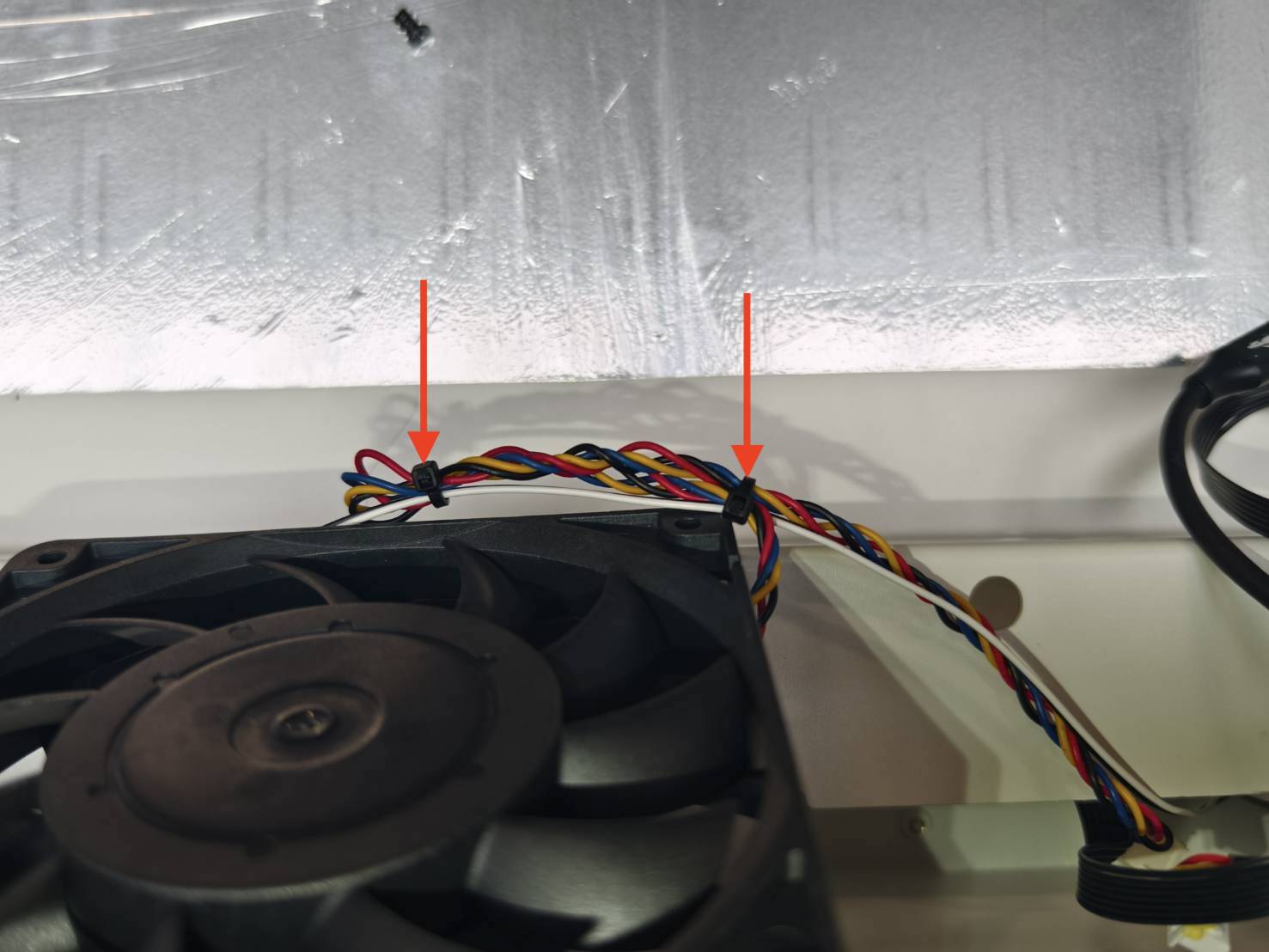

Exempel med buntband:

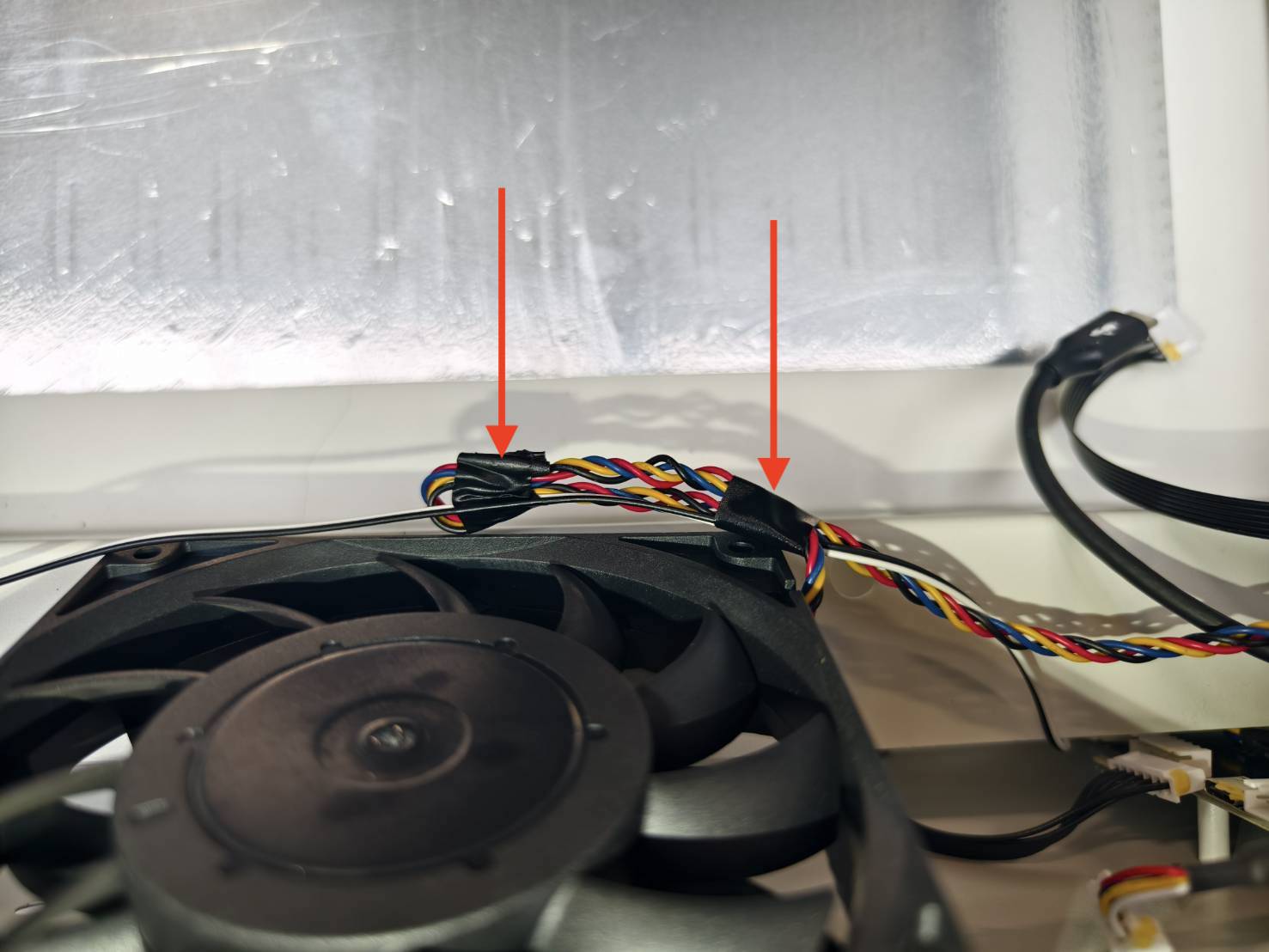

Exempel med tejp:

Steg 12:

Fäst den nya fläkten på maskinen genom att skruva i de fyra skruvarna.
Se till att de ihopbundna kablarna placeras under fläkten.

Steg 13:

Återanslut kablarna.
Se till att det vita märket på USB-C-kabeln är vänt mot arbetsytan som på bilden nedan.
(En pincett kan vara till hjälp i detta steg)

Steg 14:

Fäst kabeln på fläktens ovansida med buntband eller tejp.

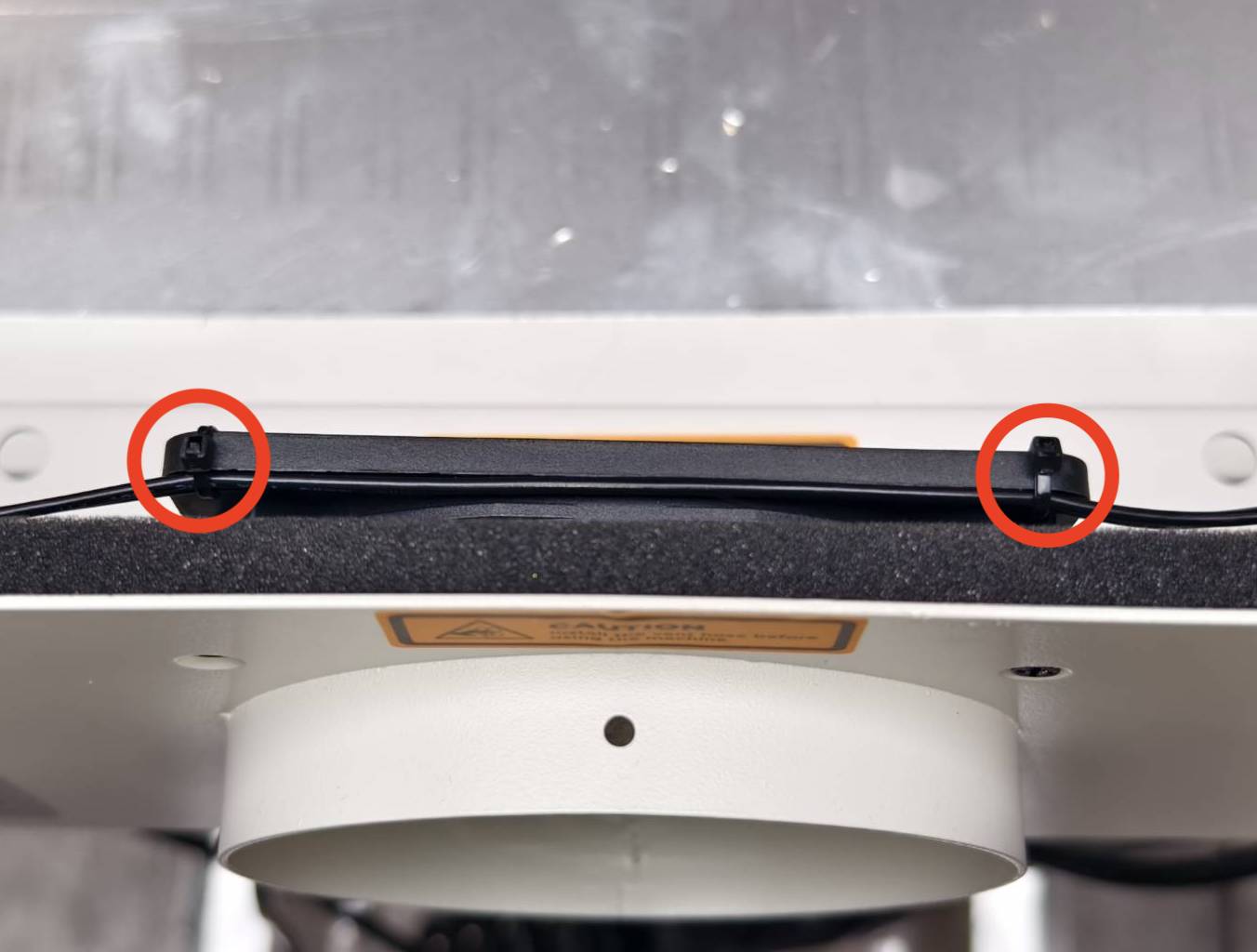

Exempel med buntband:

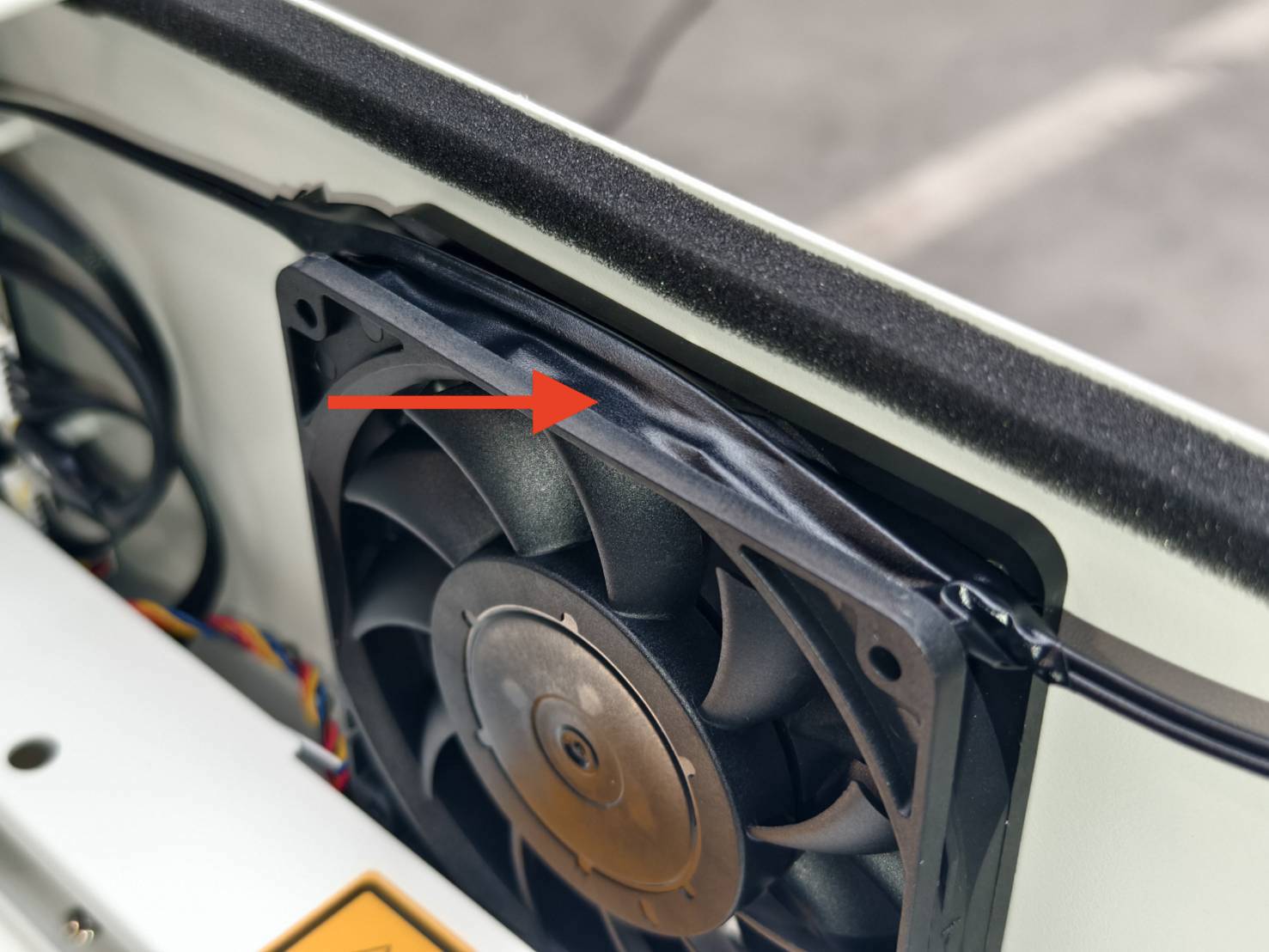

Exempel med tejp:

Steg 15:

Sätt tillbaka plattan och dörrluckan på ovansidan. Lämna tillräckligt utrymme för att kunna nå med händerna.

Steg 16:

Anslut kamerakabeln till moderkortet.
Observera att kamerakabelns metallyta måste vara vänd mot moderkortet.

Kamerakabelns metallyta:


Metallytan måste vara vänd mot moderkortet:

Sätt i kabeln:

Lås klämman:

Steg 17 - Anslut motorkabeln:

Steg 18:

Tryck tillbaka plattan och skruva fast skruvarna. (T8-skruv x 8 st)

Steg 19

Eftersom stegen ovan innebar att flytta dörrluckan och kameran, utför kamerakalibreringen som sista steg innan du återupptar användningen av maskinen.
Du kan hänvisa till denna sida: Kamerakalibrering.

#Slut
