LightBurn-bryggkabel för Ador

Ansvarsfriskrivning

För att använda LightBurn för att styra Ador bör du ladda ner den officiella versionen av LightBurn-programvaran. Eftersom LightBurn är tredjepartsprogramvara kan FLUX inte hållas ansvarigt för eventuella förluster som orsakas av dess användning.

Adors inbyggda programvara har genomgått omfattande tester, men det är fortfarande möjligt att vissa funktioner i LightBurn-programvaran inte är helt kompatibla med maskinen. Om fel uppstår på grund av inkompatibilitet, följ instruktionerna i länken nedan för att korrekt rapportera problemet till din lokala återförsäljare eller FLUX support. [Kontakta kundtjänst]



Innan du börjar

1. Vänligen uppdatera den inbyggda programvaran till v5.2.0 eller senare.

- Välj alternativet "MASKIN → Uppdatera till senaste inbyggda programvara" på Adors kontrollpanel.
- Du kan också uppdatera den inbyggda programvaran via Beam Studio
Ladda ner den inbyggda programvaran från den officiella webbplatsen. Klicka sedan på "Maskin → Uppdatera inbyggd programvara". Därefter uppdaterar du maskinens inbyggda programvara till den valda versionen genom att välja filen med inbyggd programvara på datorn.



2. Ladda ner denna konfigurationsfil: Ador_Preset

Obs: Konfigurationsfilen vi tillhandahöll innehåller GCode och baudhastighets-inställningars. Om du inte använder konfigurationsfilen, vänligen ställ in den separat i "Enhetsinställningar". (Se denna artikel för mer information)



LightBurn-inställningar

För att ladda ned LightBurn, klicka här.



1. Öppna LightBurn och klicka på "Enheter" i Laser -fliken.

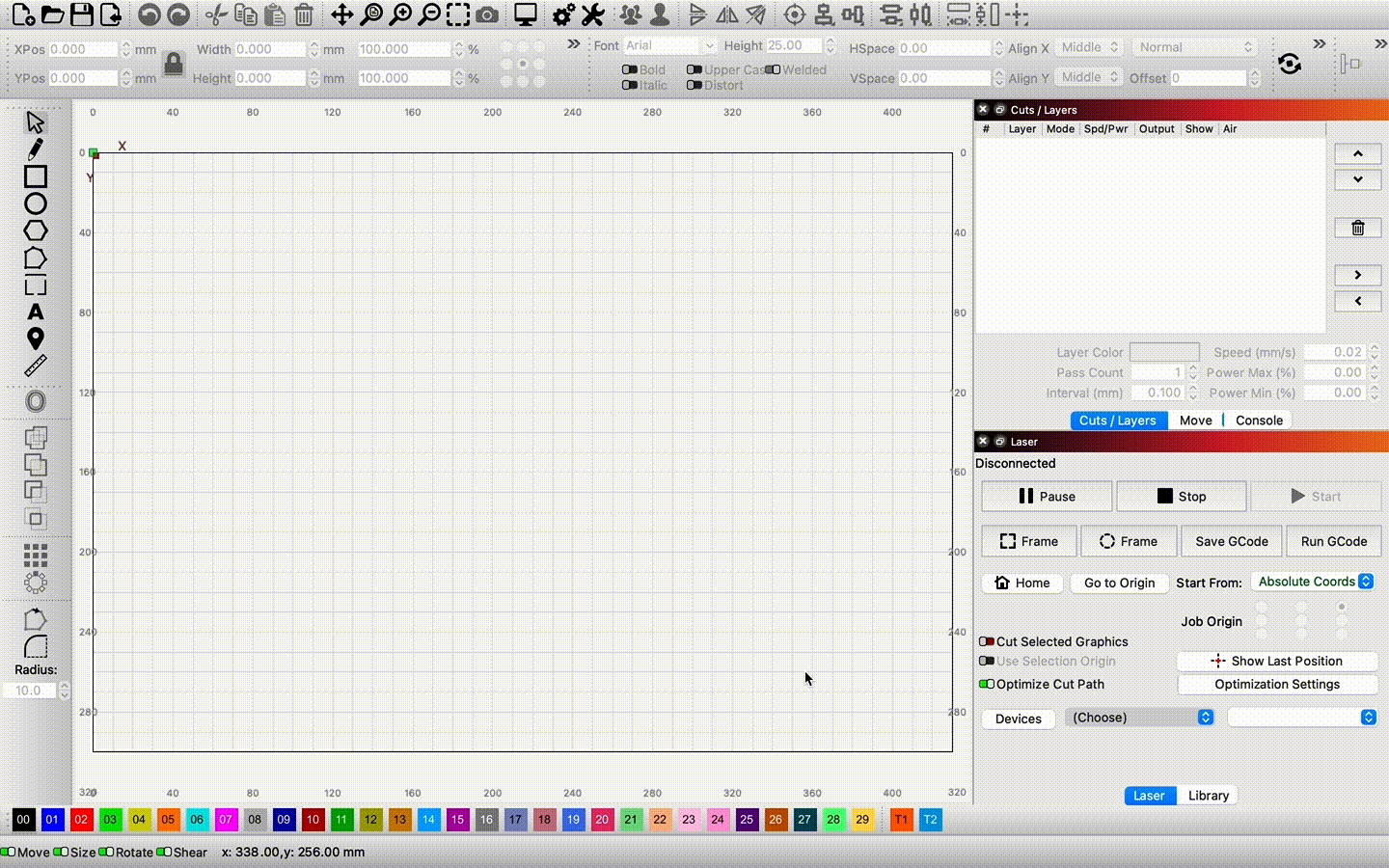

2. Klicka på "Importera" för att importera filen Ador_Preset du har laddat ner.

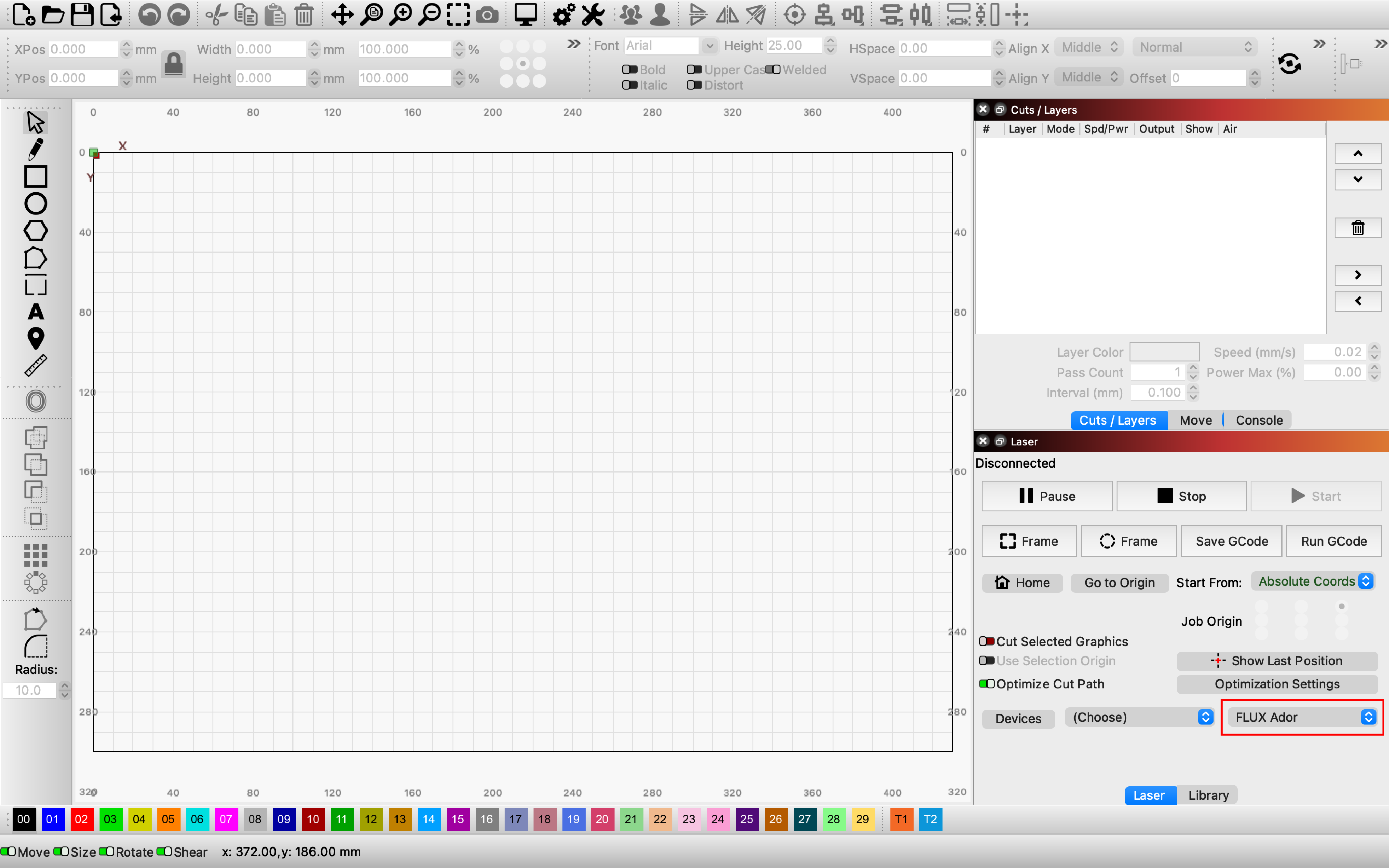

3. Följande enhetsinformation visas när filen har importerats framgångsrikt.



Anslut din dator till maskinen med LightBurn-bryggkabeln.

1. Anslut LightBurn-kabeln till USB-porten på maskinens sida.

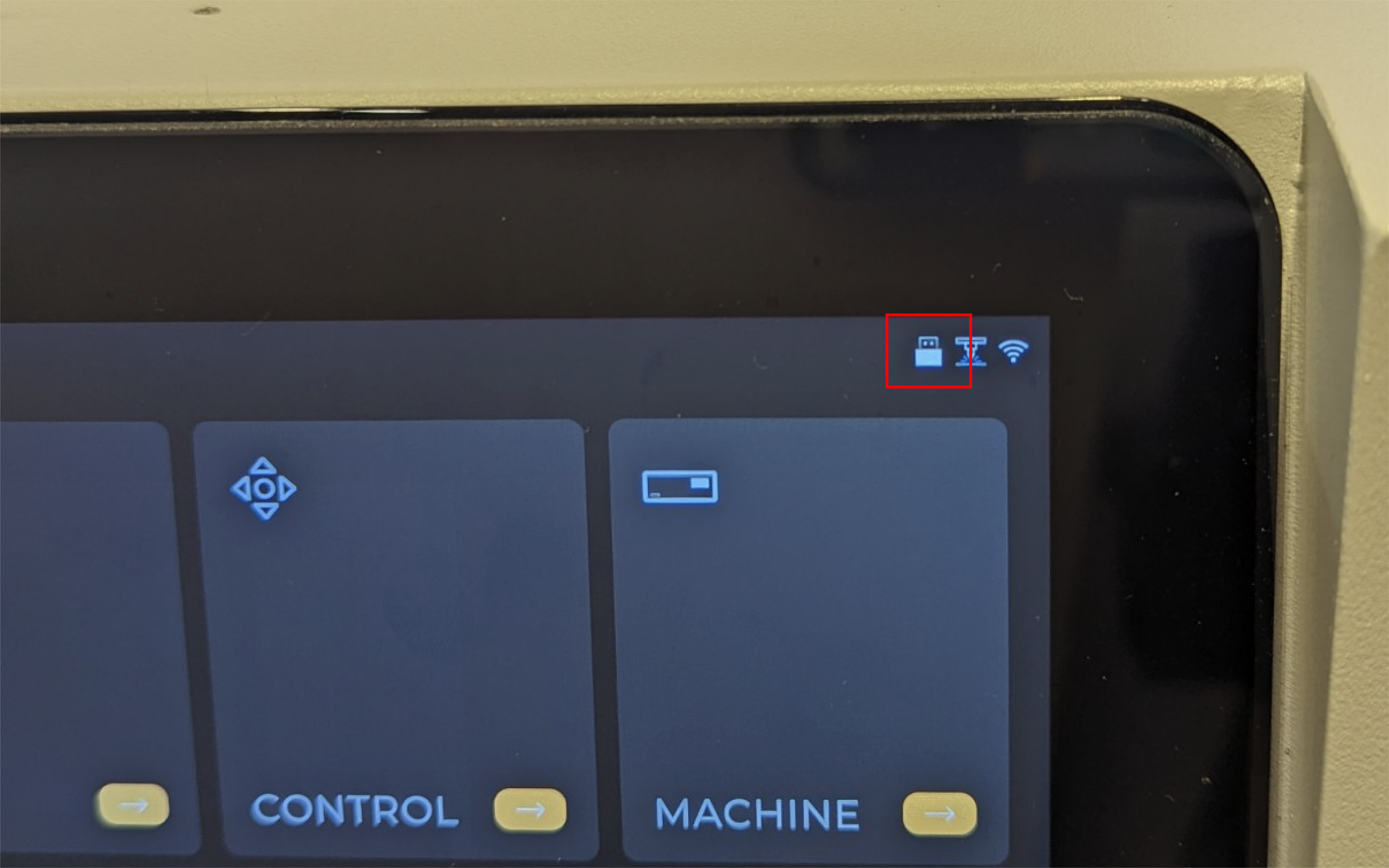

（USB-ikonen visas i det övre högra hörnet av maskinens panel för att indikera att en anslutning har upprättats framgångsrikt.)



2. Anslut den andra änden av LightBurn-bryggkabeln till datorn.

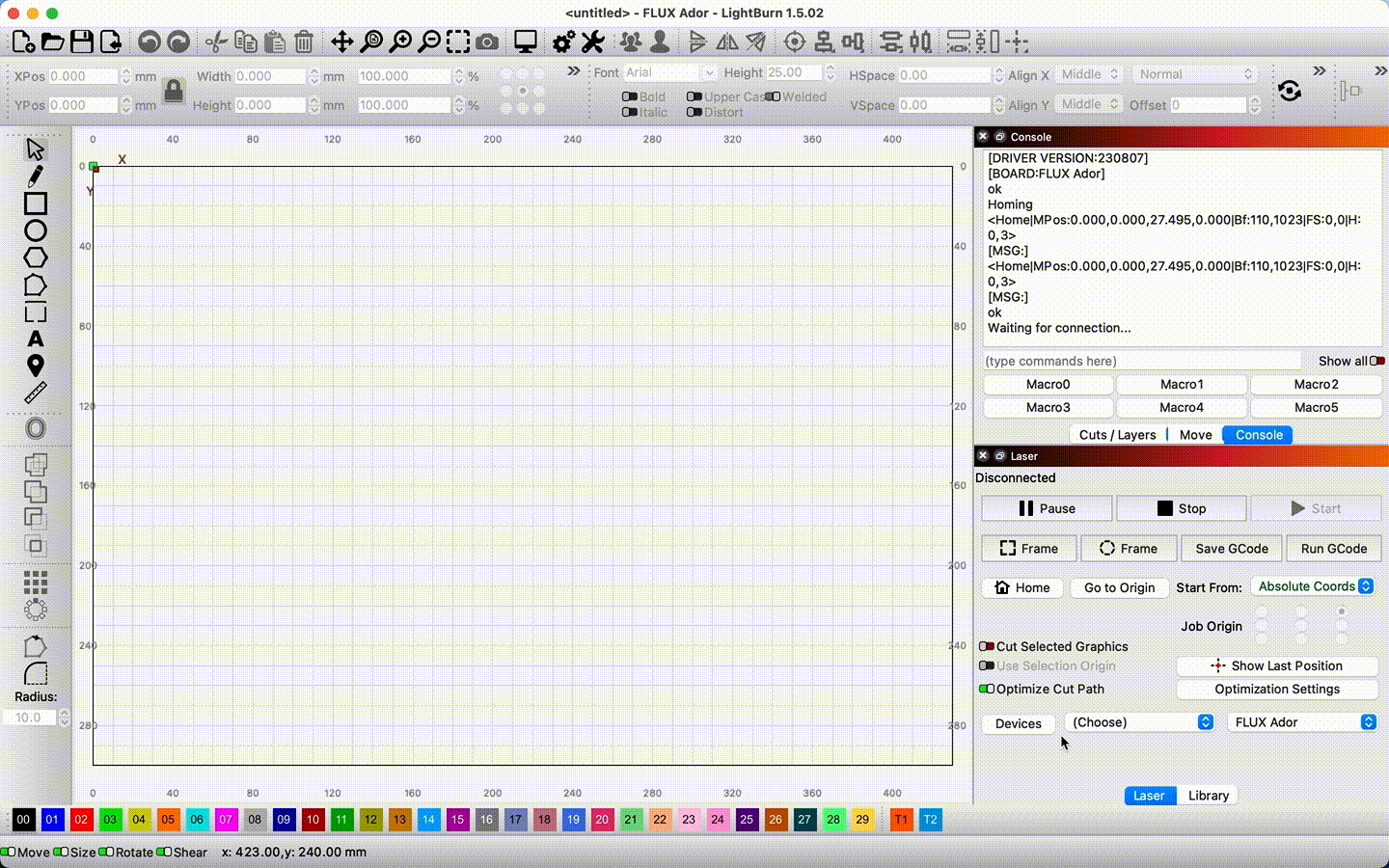

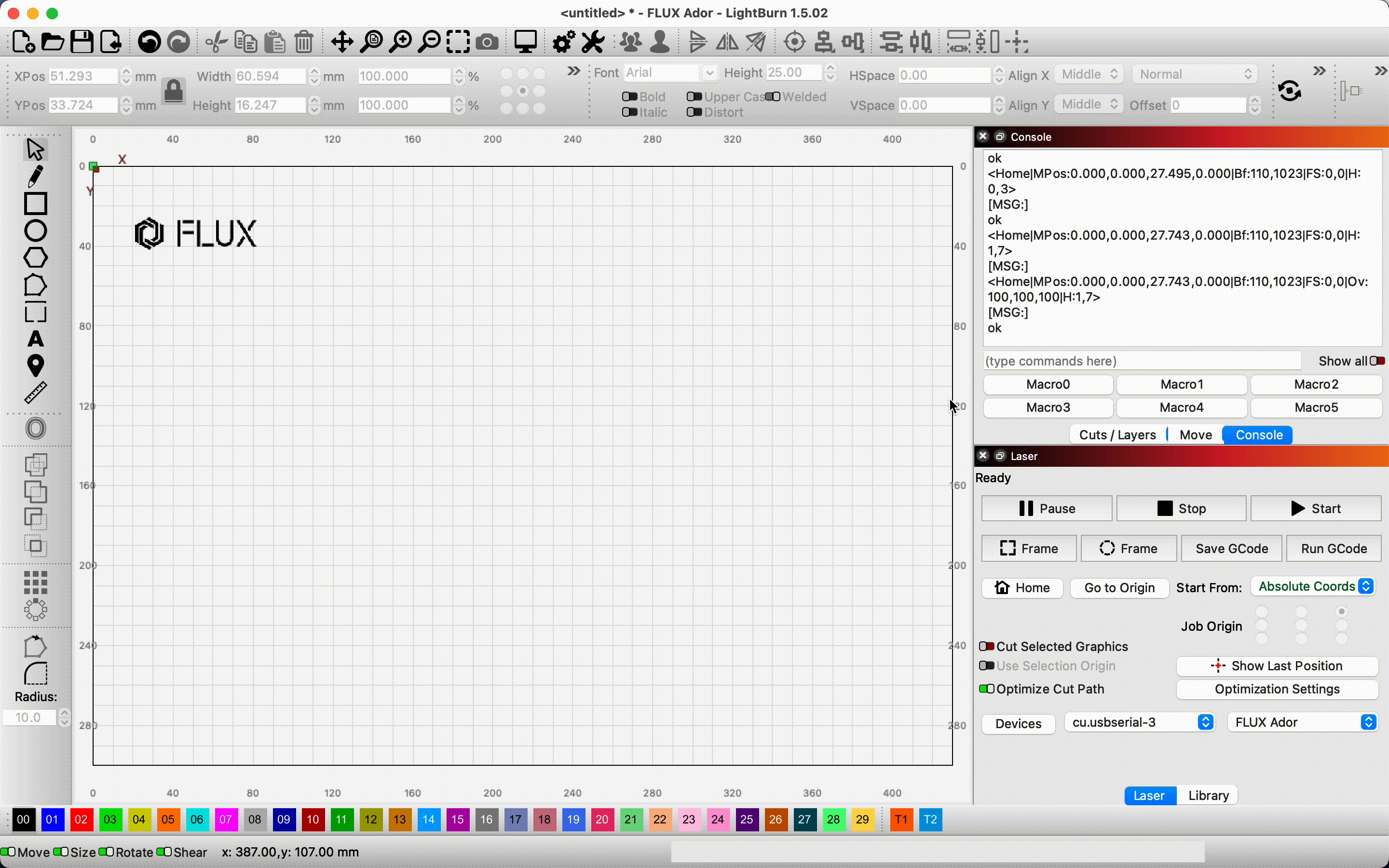

3. Välj rätt USB-portnamn. Om du väljer fel port kommer anslutningen att misslyckas. Du kan behöva prova olika portar. Om anslutningen lyckas visas följande information i Konsol-fliken.



Test av hemposition

Om datorn är korrekt ansluten till maskinen kommer maskinen automatiskt att börja söka hemposition. Om inte, klicka på hemknappen för att kontrollera om hempositionsfunktionen fungerar.

Starta operation

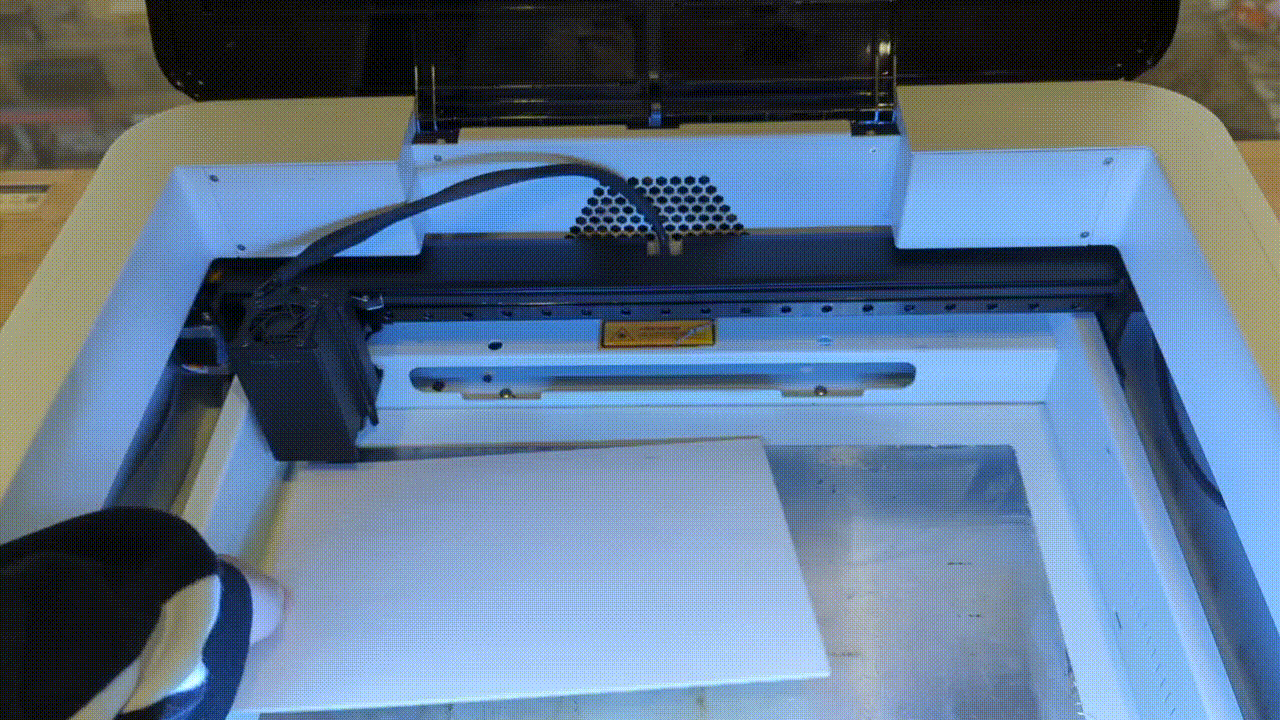

1. Placera materialet i maskinen.



2. Fokusering

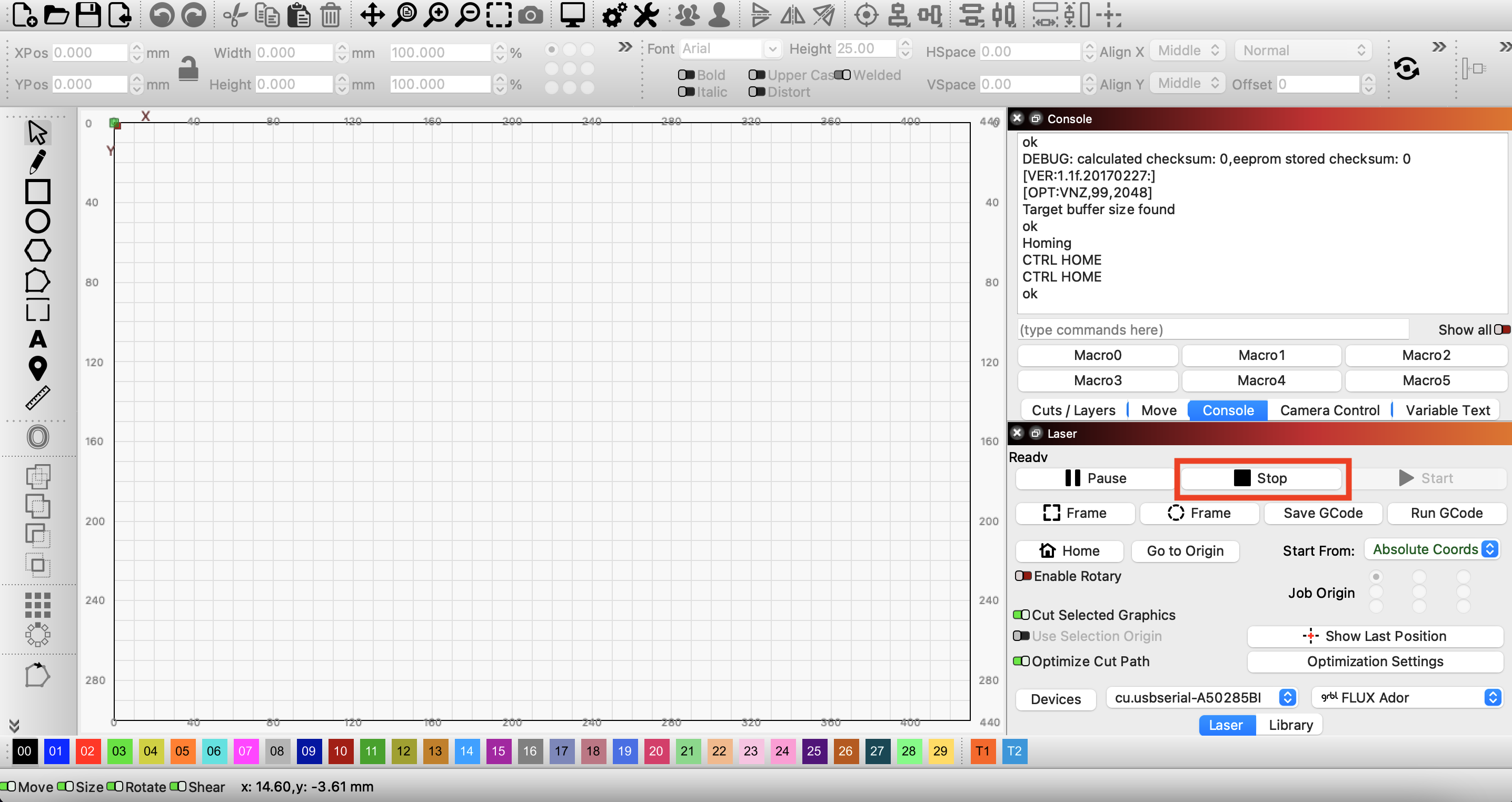

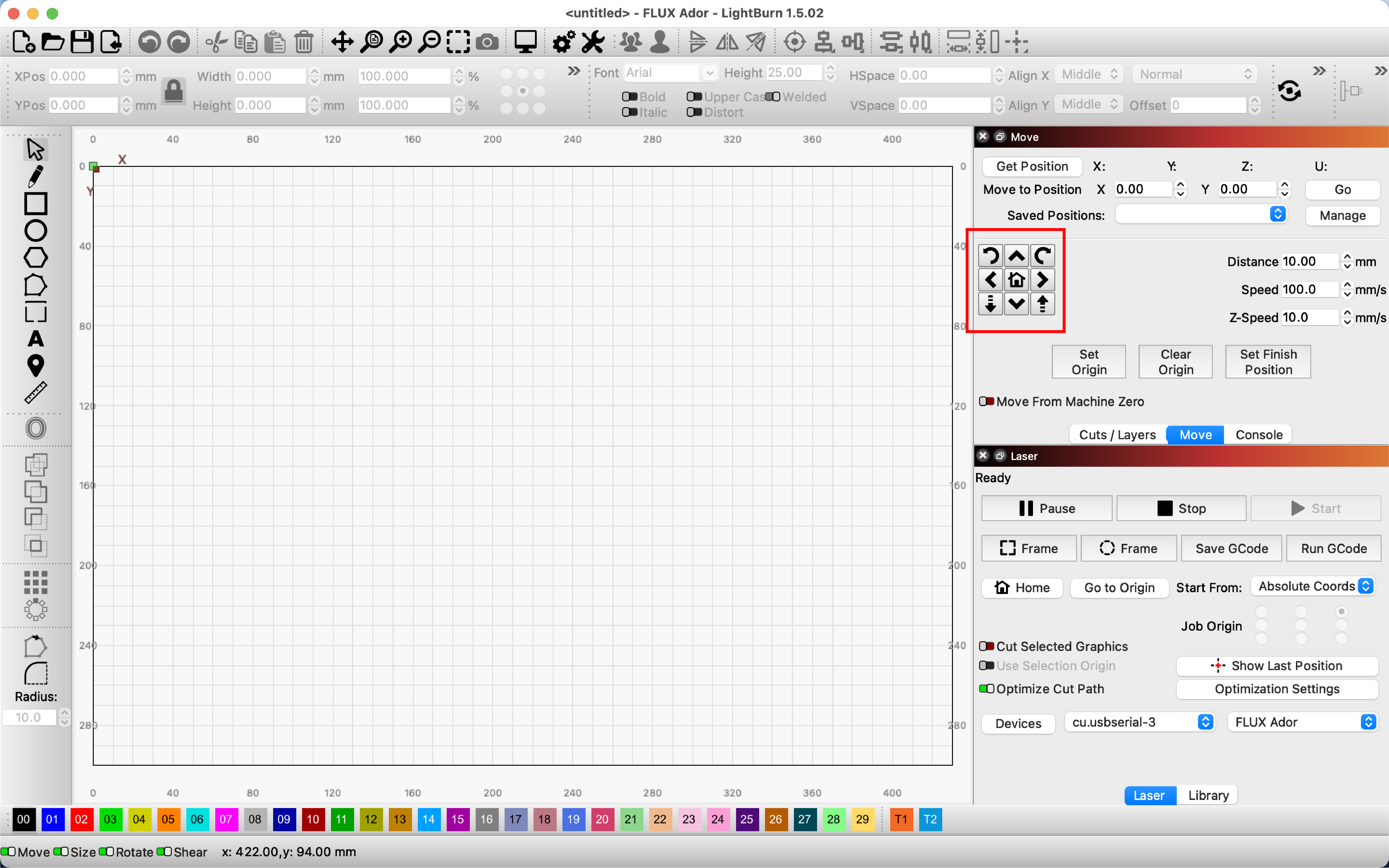

- Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn.

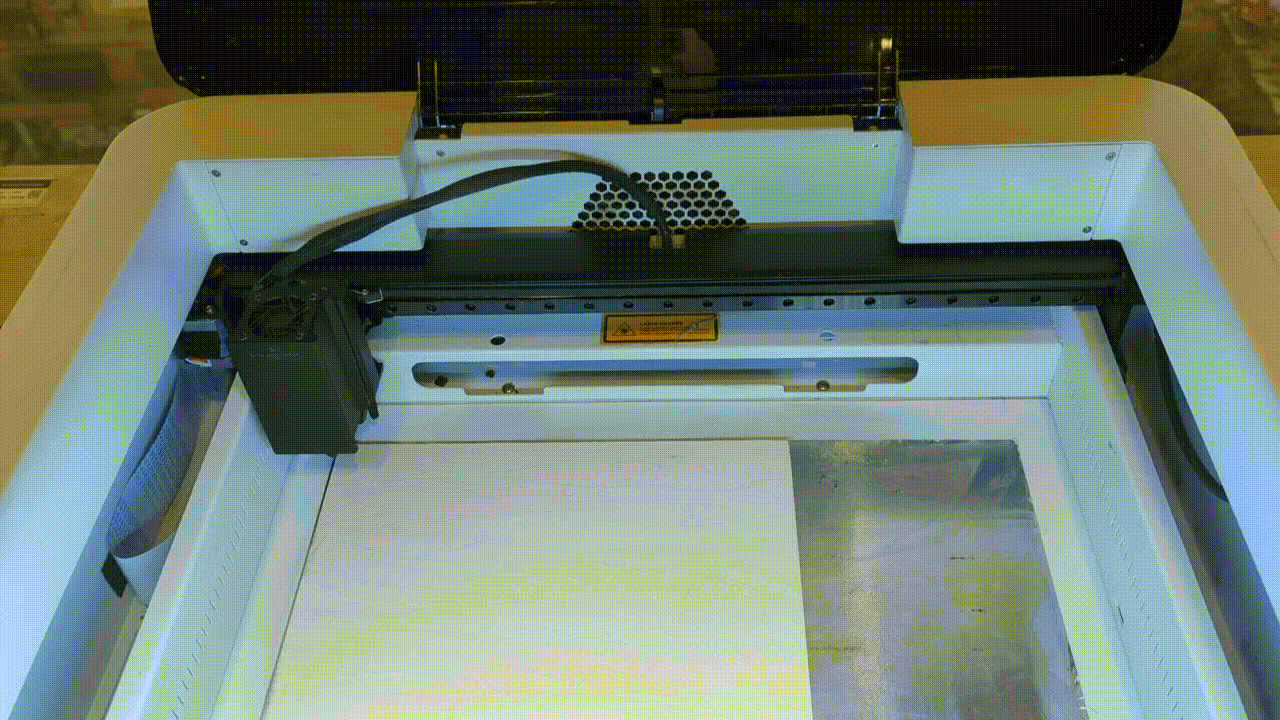

Flytta laserhuvudet ovanför materialet.

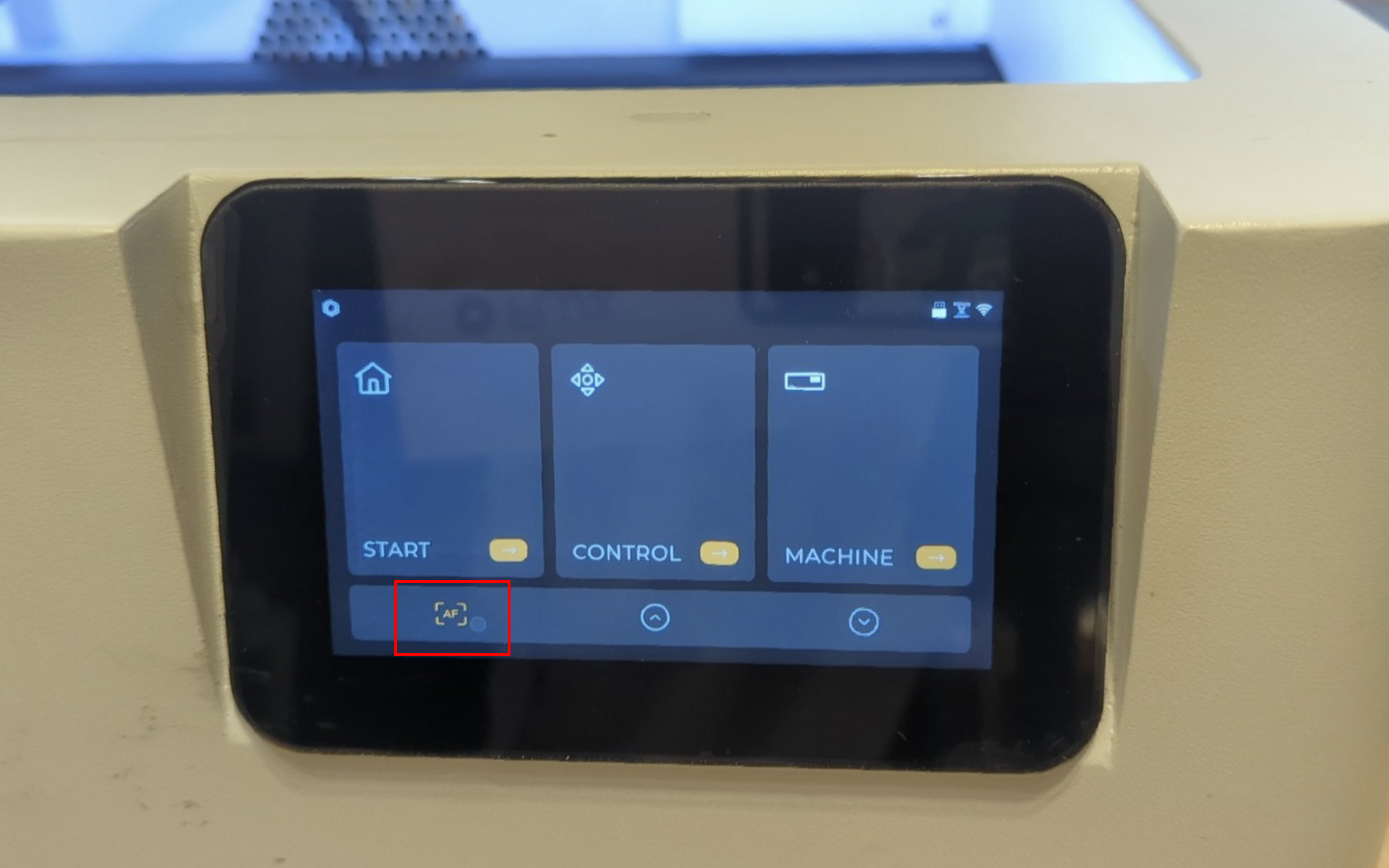

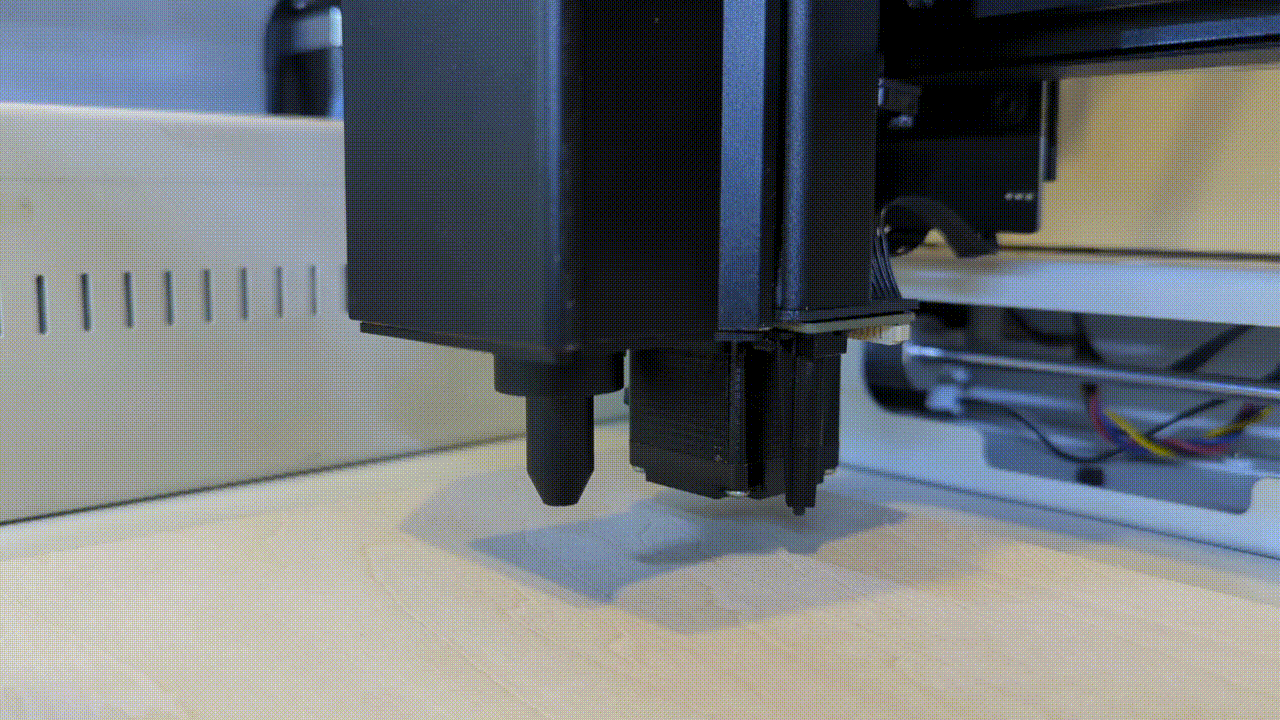

Håll 'AF'-knappen intryckt för att starta autofokus.

(Säkerställ att fokusavståndet är korrekt inställt före varje graverings-/skäroperation.)

Observera:

• Se till att maskinen automatiskt frigör motorn inom 3 minuter efter att LightBurn-kontrollen aktiverats. Om motorn är låst under en längre tid kan det skada maskinen. (Klicka på "Stopp" knappen i "Laser" panelen för att frigöra motorn)
• Om du har flyttat laserhuvudet efter att motorn frigjorts, kom ihåg att trycka på 'Home' för att återställa positionen innan du startar jobbet. Annars finns det risk för kollision.



3. Importera en fil till LightBurn

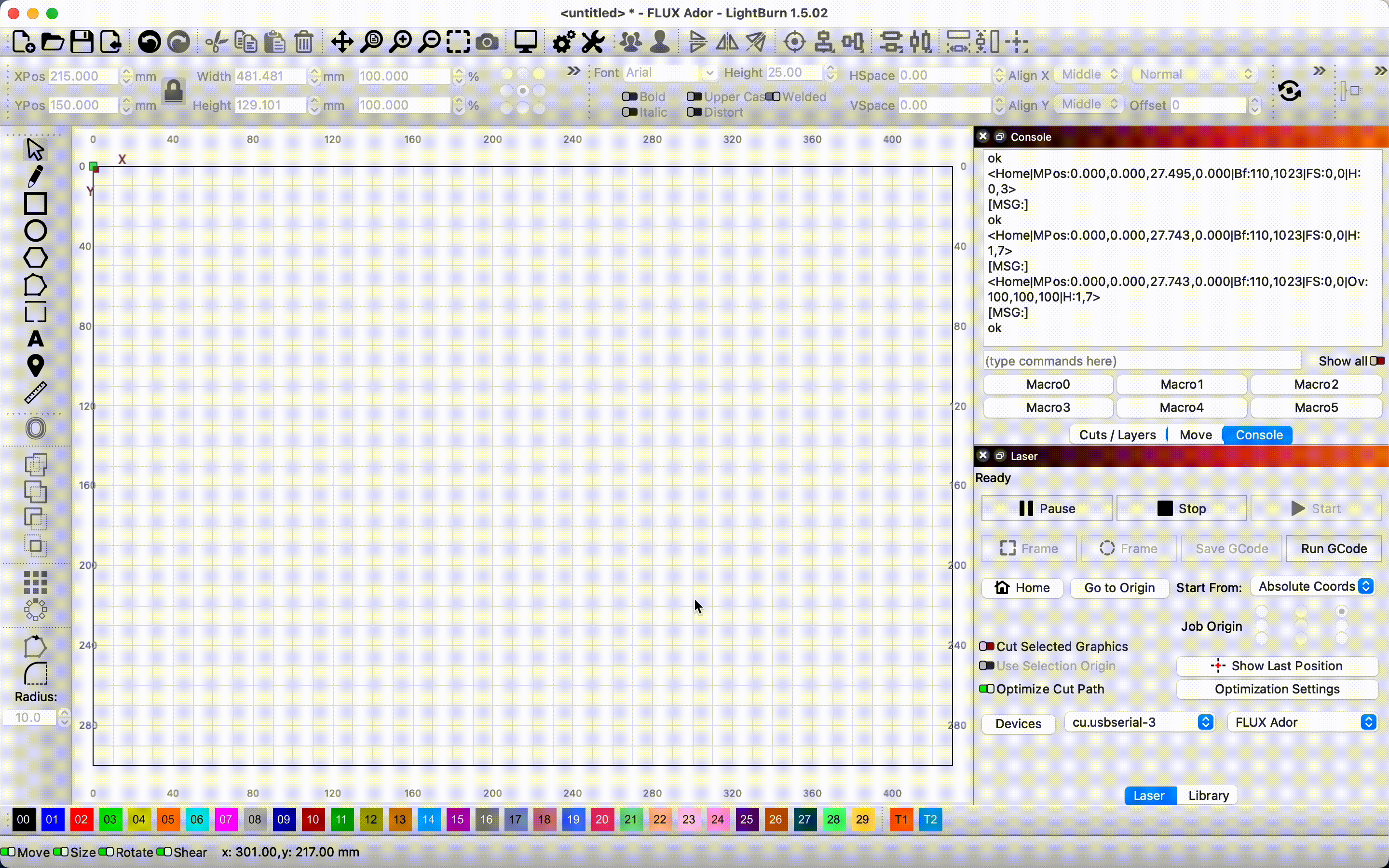

Klicka på ikonen ovan för att importera filen, eller dra och släpp filen direkt i arbetsytan.



4. Ställ in parametrarna

Klicka på ett mönster eller lager och ställ in parametrarna i det nedre högra hörnet av Cuts/Layers -fliken.



5. Aktivera "Överscanning"-effekten

- Om lagret är inställt på "-fyllning läge, rekommenderar vi att aktivera "-fyllning funktionen.

- Dubbelklicka på ett lager för att öppna "-fyllning. Aktivera Överscanning-effekten och ange procentvärdet.

Obs: Parameterinställningarna varierar beroende på hastighet och material. Se avsnittet "Rekommenderade inställningar för materialparametrar" i slutet av denna artikel.



6. Ställ in startpositionen

Välj "-fyllning i rullgardinsmenyn "-fyllning i Laser -fliken.

Obs: Användningen av "Absoluta koordinater" är mycket lik den i Beam Studio, så vi rekommenderar starkt detta för användare med erfarenhet av Beam Studio.



Absoluta koordinater

Huvudredigeringsfönstret du ser represengear maskinens arbetsyta. Allt du placerar i detta område kommer att skäras på motsvarande plats på din maskin.



"7. Klicka på \"Home\" i Laserpanelen.

Om du har flyttat laserhuvudet efter att motorn frigjorts, kom ihåg att trycka på 'Home' för att återställa positionen innan du startar jobbet. Annars finns det risk för kollision.



"8. Förhandsgranska gravyrpositionen"

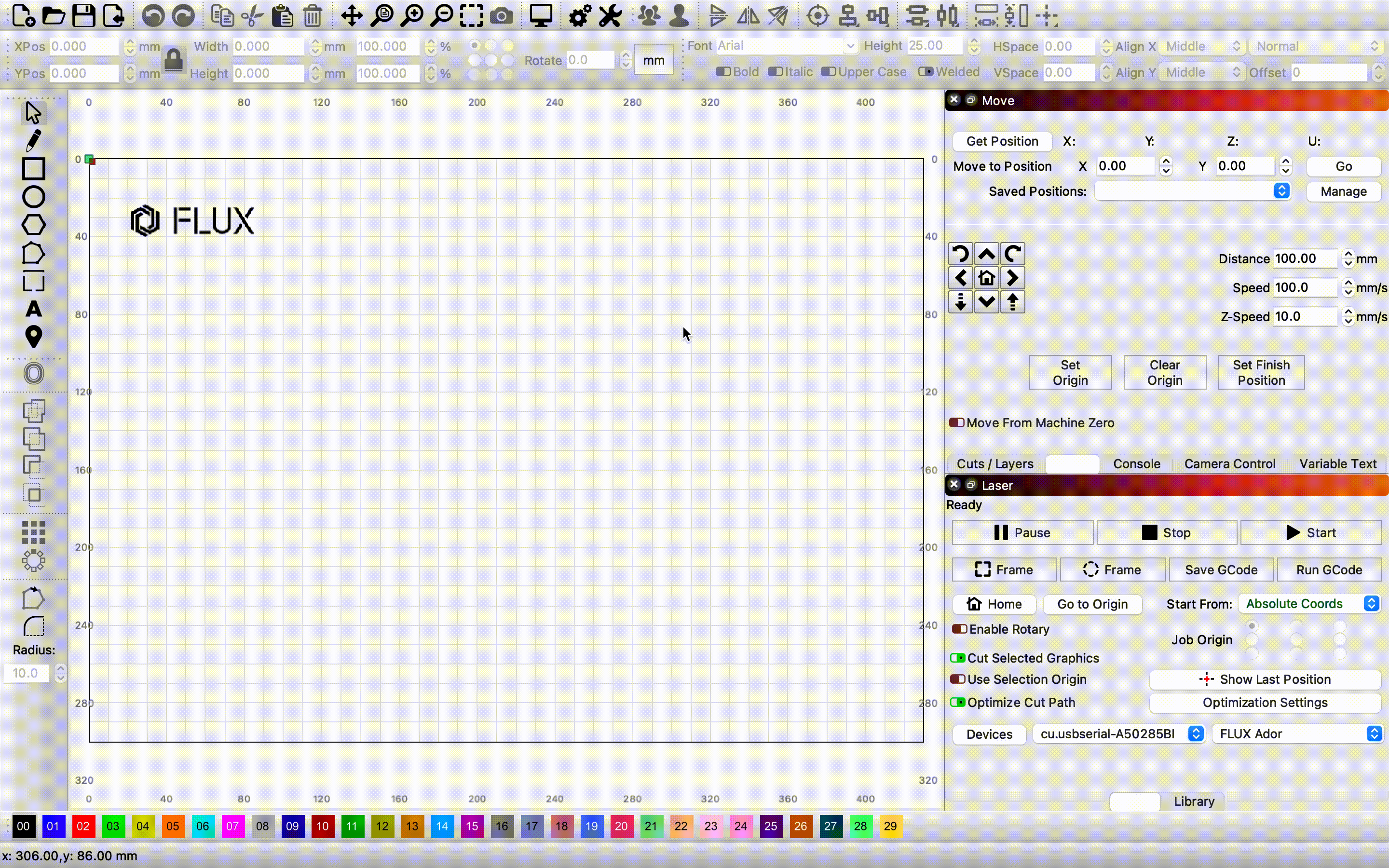

"- Öppna" \"Aktivera knappen för laseravfyrning\"" in \"Enhetsinställningar\"".

"- Klicka på" "OK" och starta om LightBurn (se till att spara den aktuella filen innan omstart).

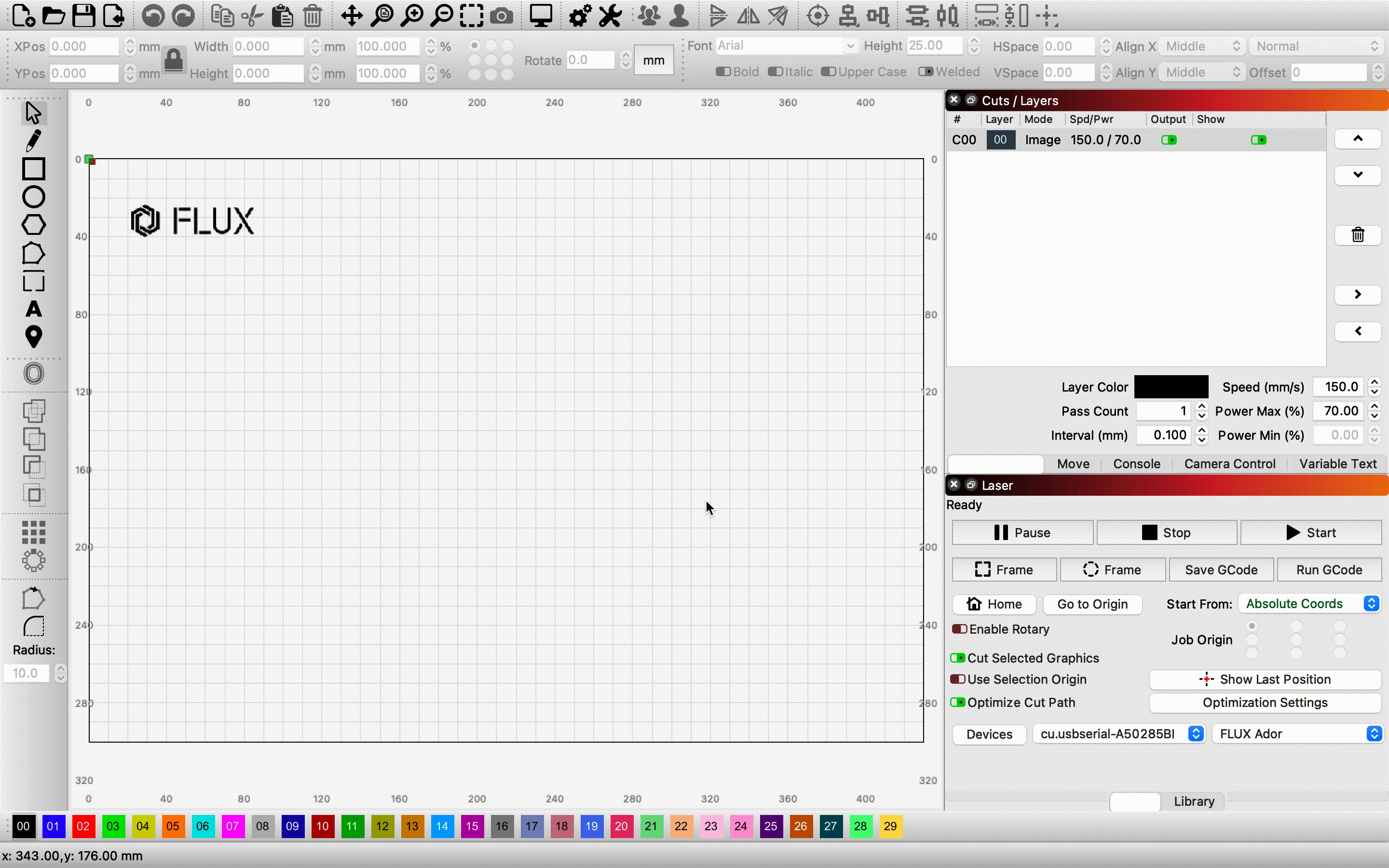

- Ange "m136p173" i "Konsol" fönstret på höger sida för att aktivera lasermodulen. (Kommer inte att avge ljus.)

- Ställ in parametern för lasereffekt i "Förflytta" fönstret på höger sida.

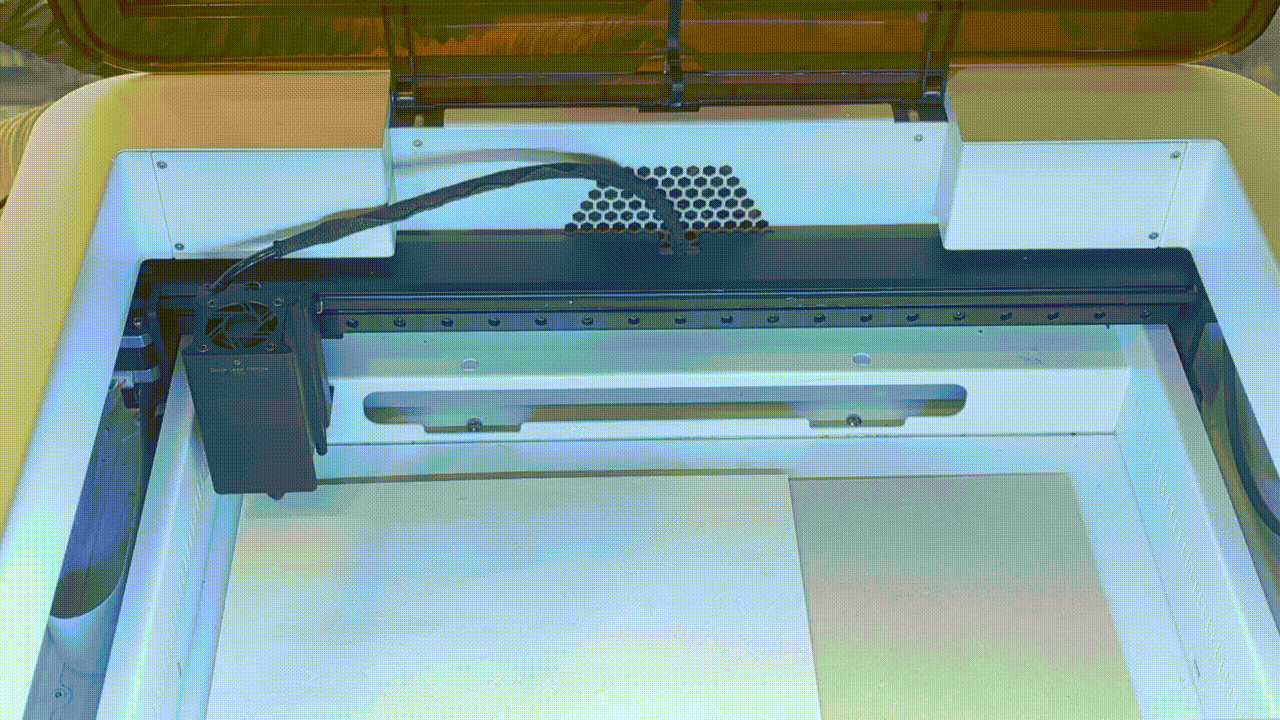

- Stäng luckan.

"- Klicka på" "Avfyra" i "Förflytta" fönstret och kontrollera om maskinen avger laserljus (klicka "Avfyra" igen för att stänga av laserljuset efter kontrollen).

- After att ha bekräftat att laserljuset fungerar, välj mönstret och klicka på "Ram" medan du håller ned "Shift" för att se om mönstret kommer att graveras i den förväntade positionen.



9. Klicka på Hem och skicka jobbet

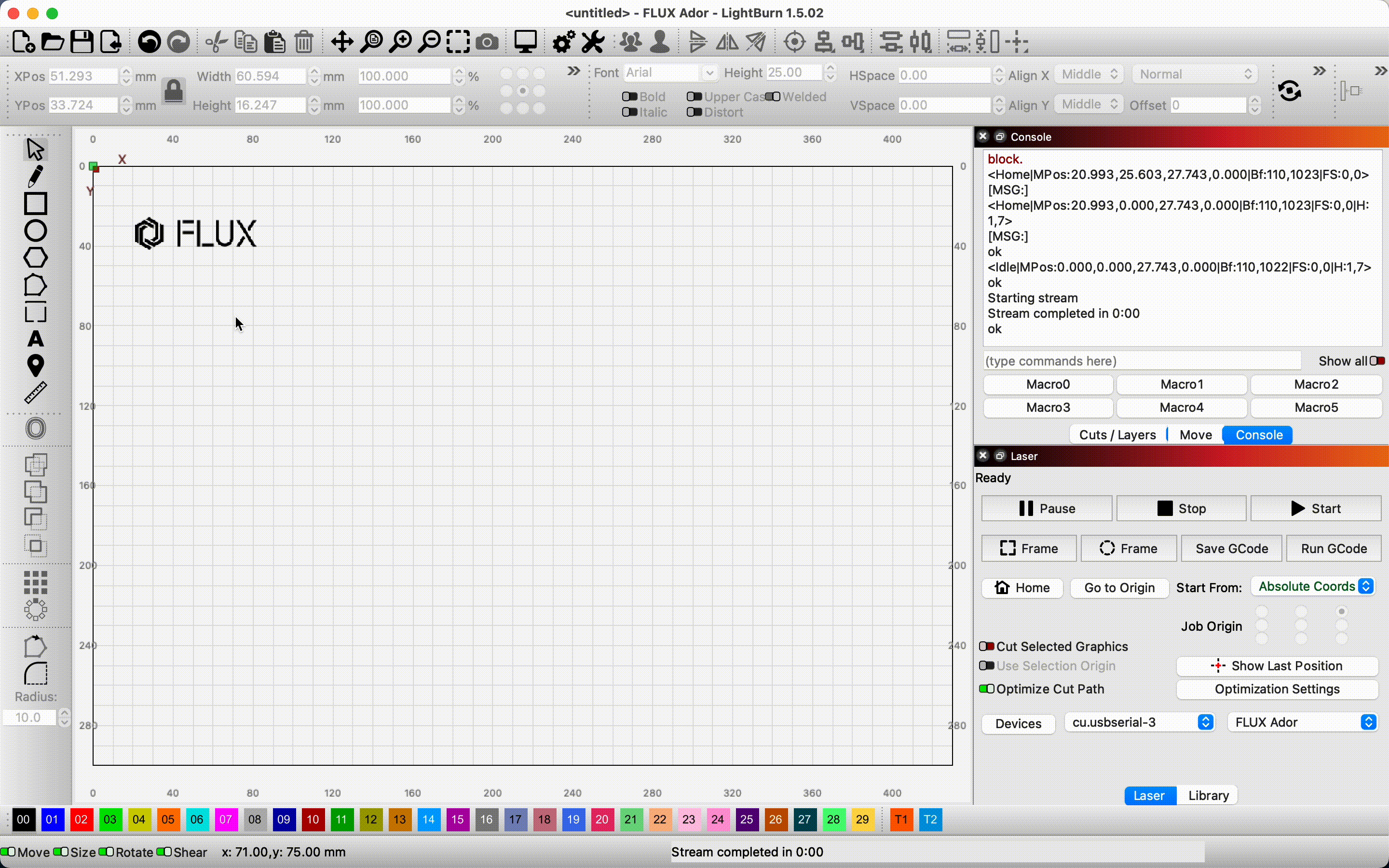

Välj bilden och klicka på "Start" i Laser fliken för att skicka jobbet.

Observera: Om du kopplar ur kabeln medan projektet körs avbryts operationen. Se till att kabeln är ordentligt ansluten under jobbets gång.

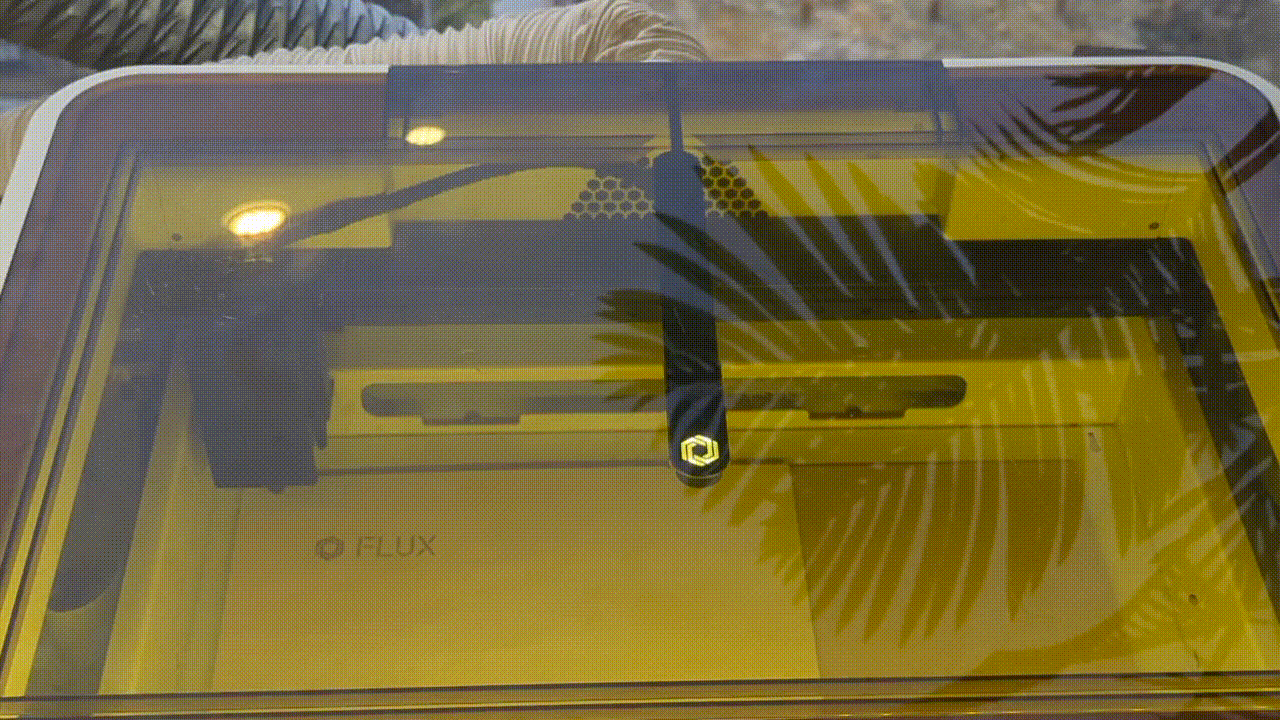

10. Graveringsresultat

Obs: Om graveringsresultatet är suddigt, otydligt eller svagt i färgen, kontrollera om laserhuvudet är korrekt fokuserat.



____________________________________________________________________________________

Förutom absoluta koordinater finns det andra alternativ för att ange hur LightBurn ska placera mönstret inom maskinens arbetsområde.

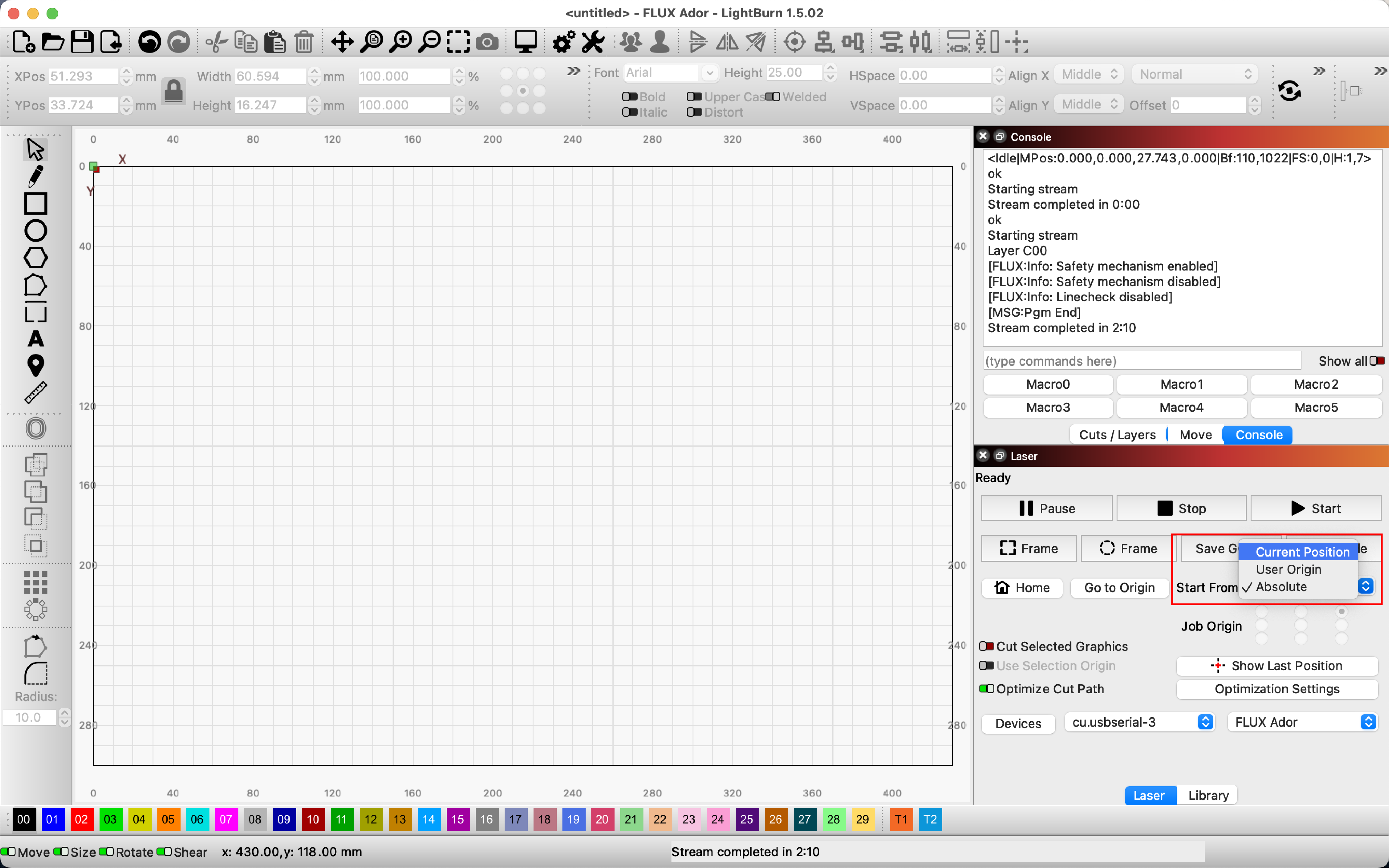

Aktuell position

Jobbet skär/graverar utifrån laserhuvudets aktuella position.

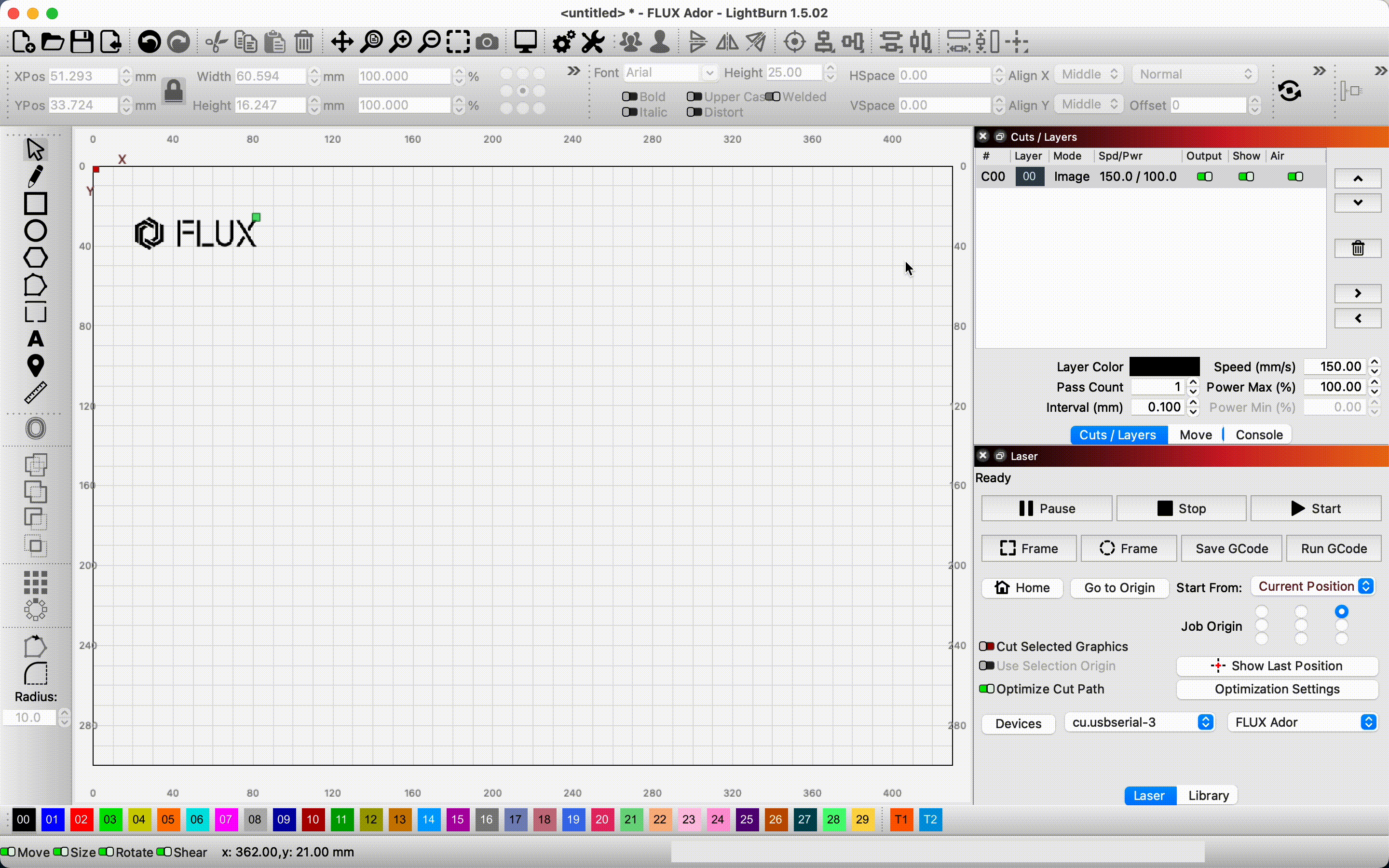

Jobbets startpunkt

Inställning "Jobbets startpunkt" anger för LightBurn hur jobbet ska positioneras i förhållande till lasern.

(Den gröna indikatorn för "Jobbets startpunkt" som visas i huvudredigeringsfönstret flyttas när du ändrar dina inställningar.)

____________________________________________________________________________________

Rekommenderade inställningar för materialparametrar

10W Diodlaser

material		Effekt	Hastighet	Utför	Överscanning
Trä	3 mm skärning	100,0 %	6,0 mm/s	1 gång	-
Trä	5 mm skärning	100,0 %	3,0 mm/s	1 gång	-
Trä	Gravering	100,0 %	150,0 mm/s	1 gång	9,4 %
Akryl	3 mm skärning	100,0 %	2,0 mm/s	1 gång	-
Akryl	5 mm skärning	100,0 %	2,0 mm/s	2 gånger	-
Akryl	Gravering	75,0 %	150,0 mm/s	1 gång	9,4 %



20 W diodlaser

material		Effekt	Hastighet	Utför	Överscanning
Trä	3 mm skärning	100,0 %	8,0 mm/s	1 gång	-
Trä	5 mm skärning	100,0 %	4,0 mm/s	1 gång	-
Trä	Gravering	60,0 %	150,0 mm/s	1 gång	9,4 %
Akryl	3 mm skärning	100,0 %	4,0 mm/s	1 gång	-
Akryl	5 mm skärning	100,0 %	2,0 mm/s	1 gång	-
Akryl	Gravering	50,0 %	150,0 mm/s	1 gång	9,4 %
