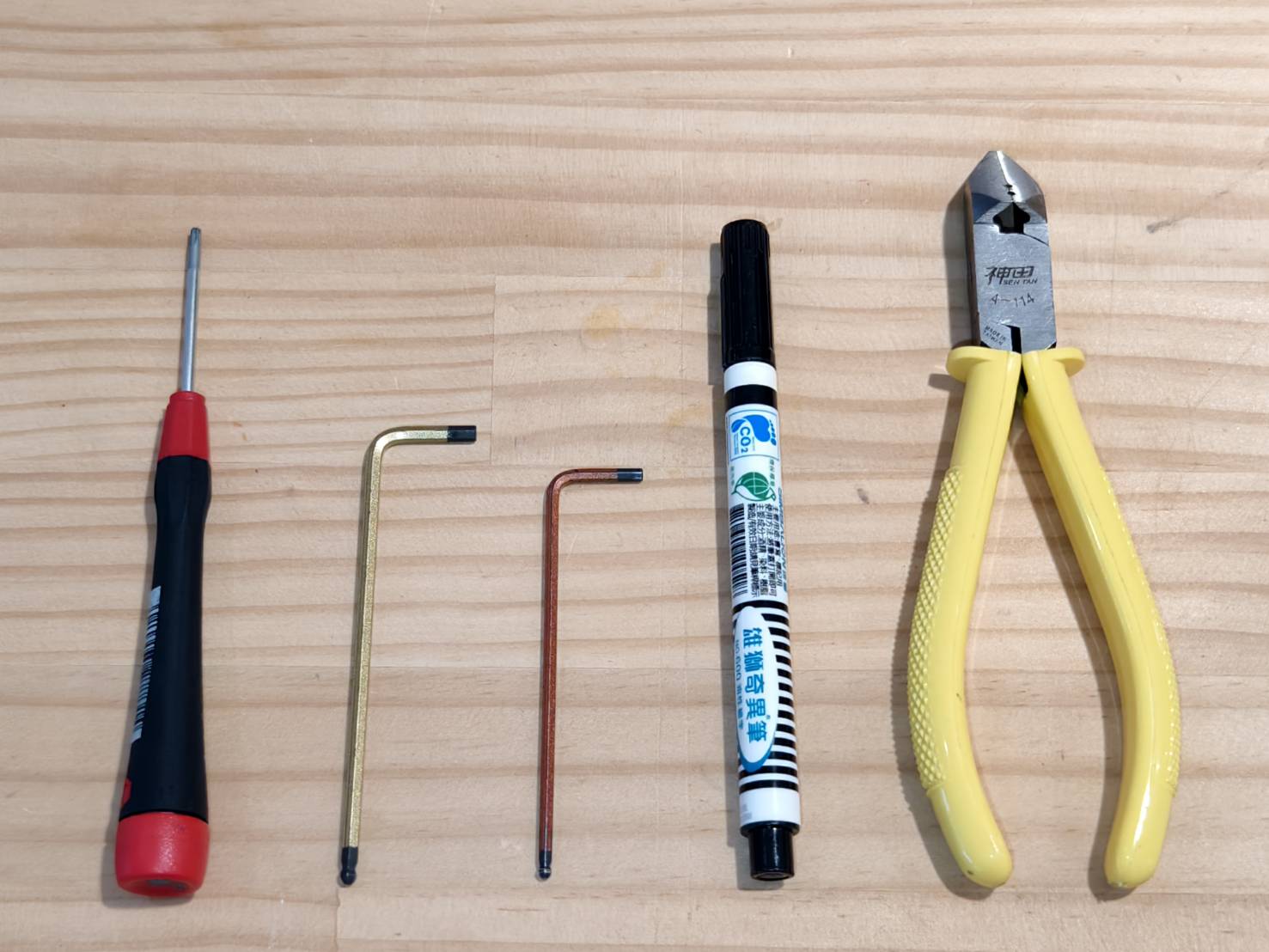

工具
| 1 |
T8 星型螺絲起子 |
| 2 |
3mm 內六角扳手 |
| 3 |
2.5mm 內六角扳手 |
| 4 |
麥克筆 |
| 5 |
斜口鉗 |
步驟 1
如果已安裝雷射或列印模組，請先將其移除。
步驟 2
使用內六角扳手移除 X 軸皮帶上的皮帶彈簧。
步驟 3
面對機器控制面板，在左側拔下 X 軸馬達的連接線。
步驟 4
關閉機器電源，拔除電源線，然後將機器翻轉。
步驟 5
標記靠近 USB 連接埠的橡膠腳墊和螺絲。
標記的目的是因為這個腳墊的螺絲比其他的短，且必須保持在相同的位置。
步驟 6
拆下這些底部螺絲。
(T8 螺絲 x 6個 ＆ 3mm 六角螺絲 x 4個)
步驟 7
將機器翻轉，拆下側面的螺絲 (T8 螺絲 x 2個)
步驟 8
用筆在兩側的螺絲孔做標記。
標記的目的是提醒自己，組裝時有標記的那一側要朝向工作區。

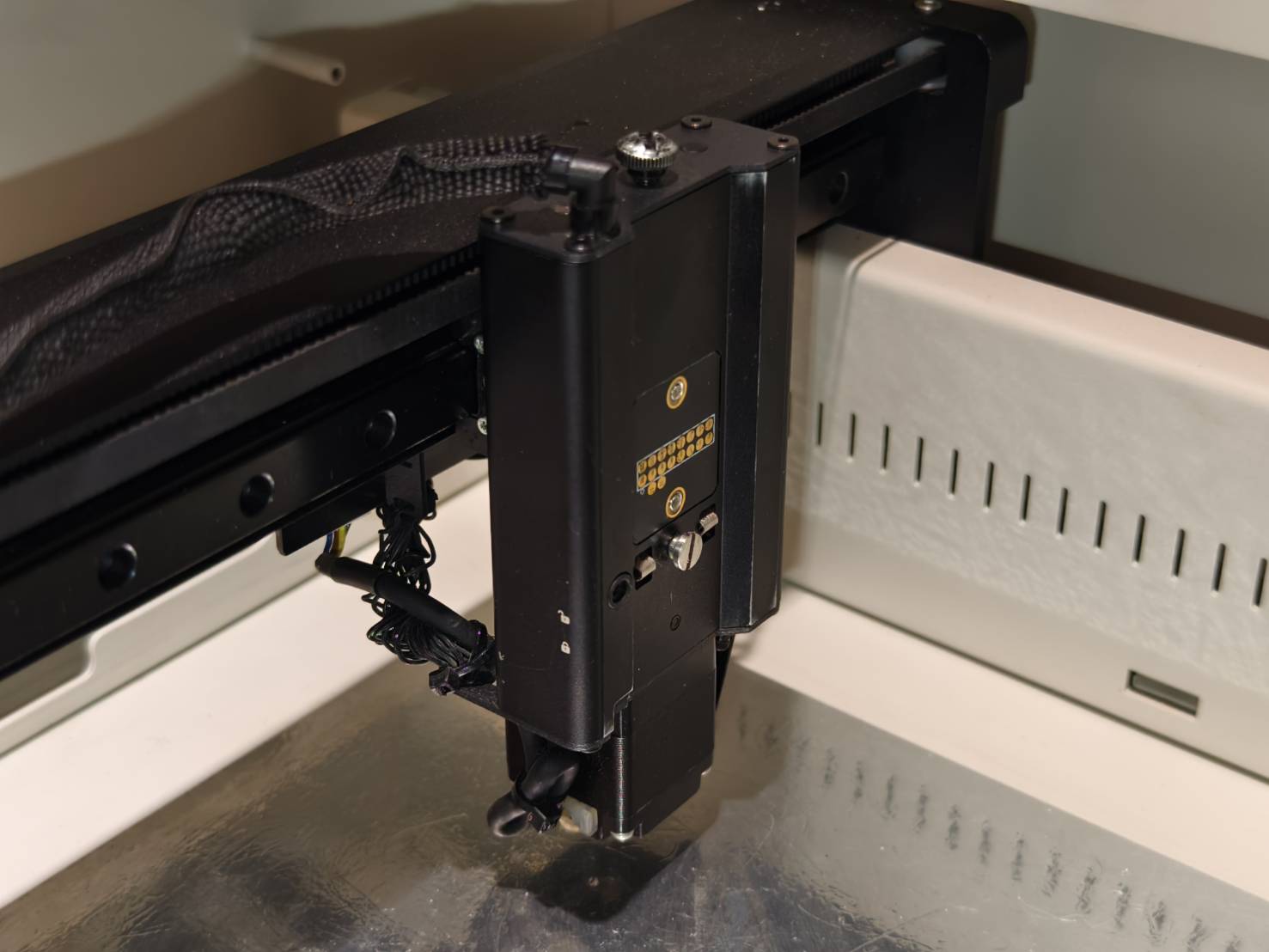

步驟 9

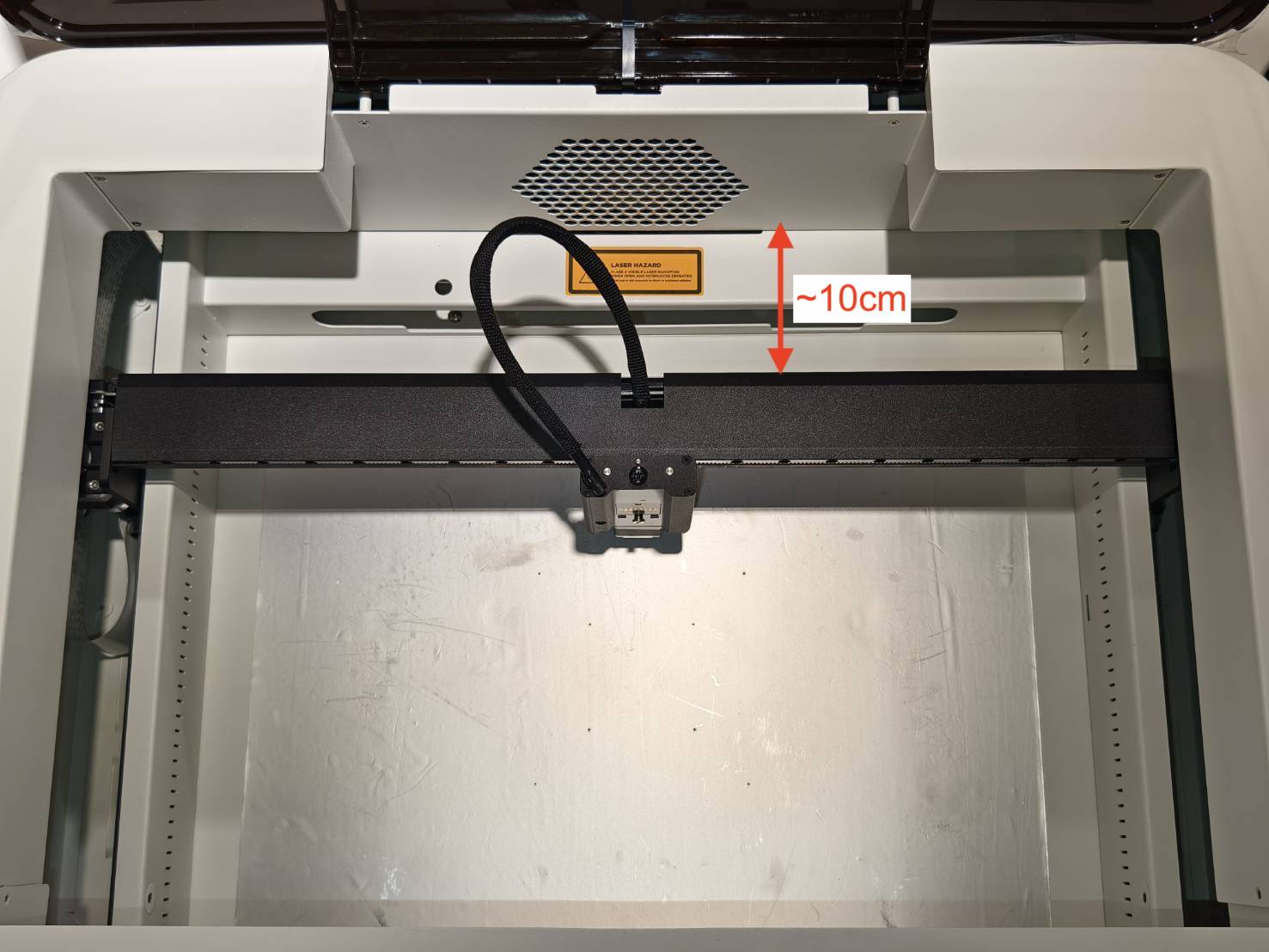

將模組座移動到距離機架約 10cm 的位置。
(移動的目的是避免阻擋 X 軸龍門。若模組座在最後方，抬起上蓋後會被鎖住，就無法接觸到 X 軸馬達。若模組座在中間，Y 軸的 38 針排線可能會受損)
步驟 10
用雙手抬起上框架，將其放置在螺柱上。
(注意不要讓線材被框架夾到。)
框架放置在螺柱上的示例：
抬起上框架的示範影片（影片是在機器內部拍攝的）：
步驟 11

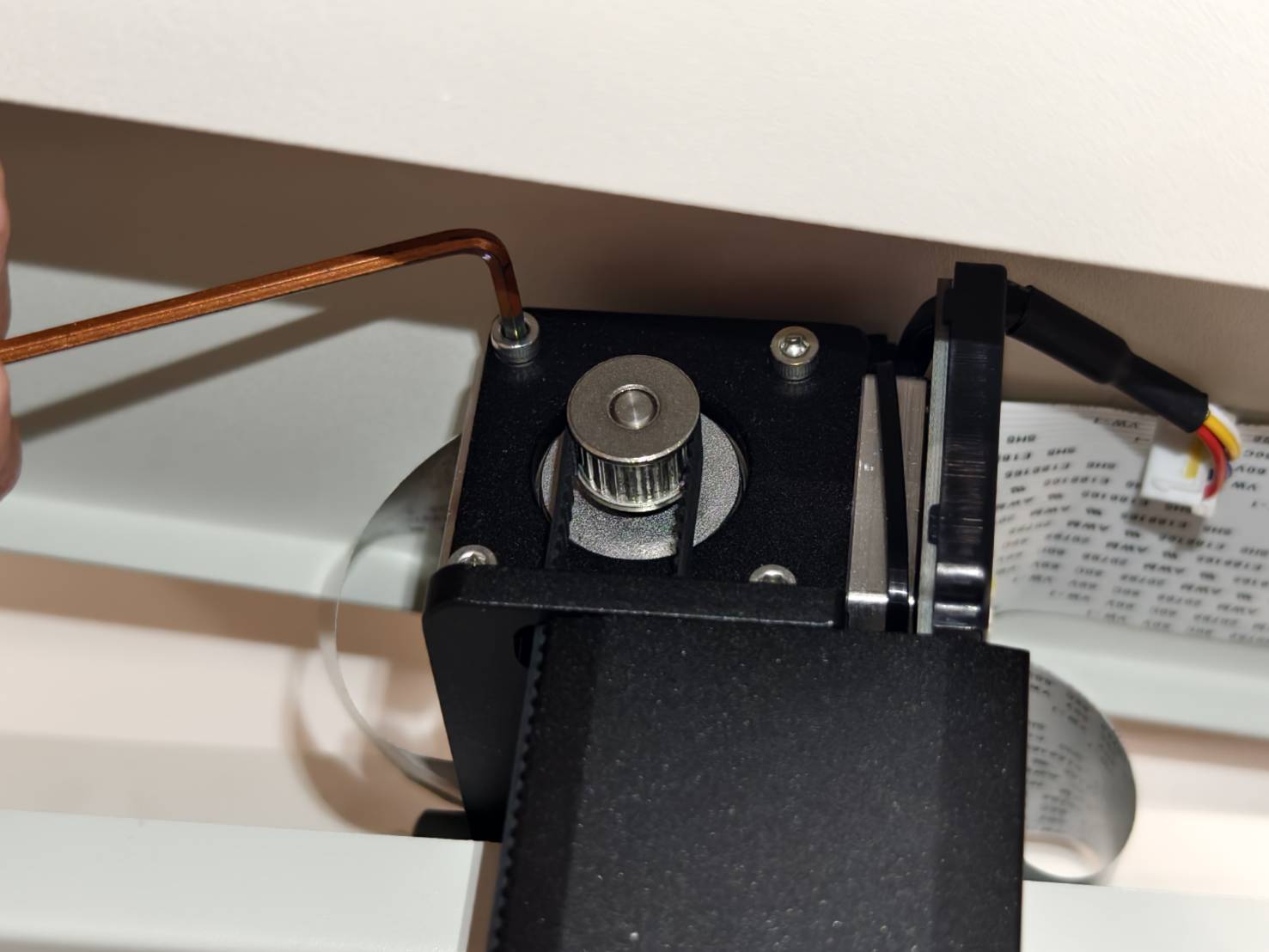

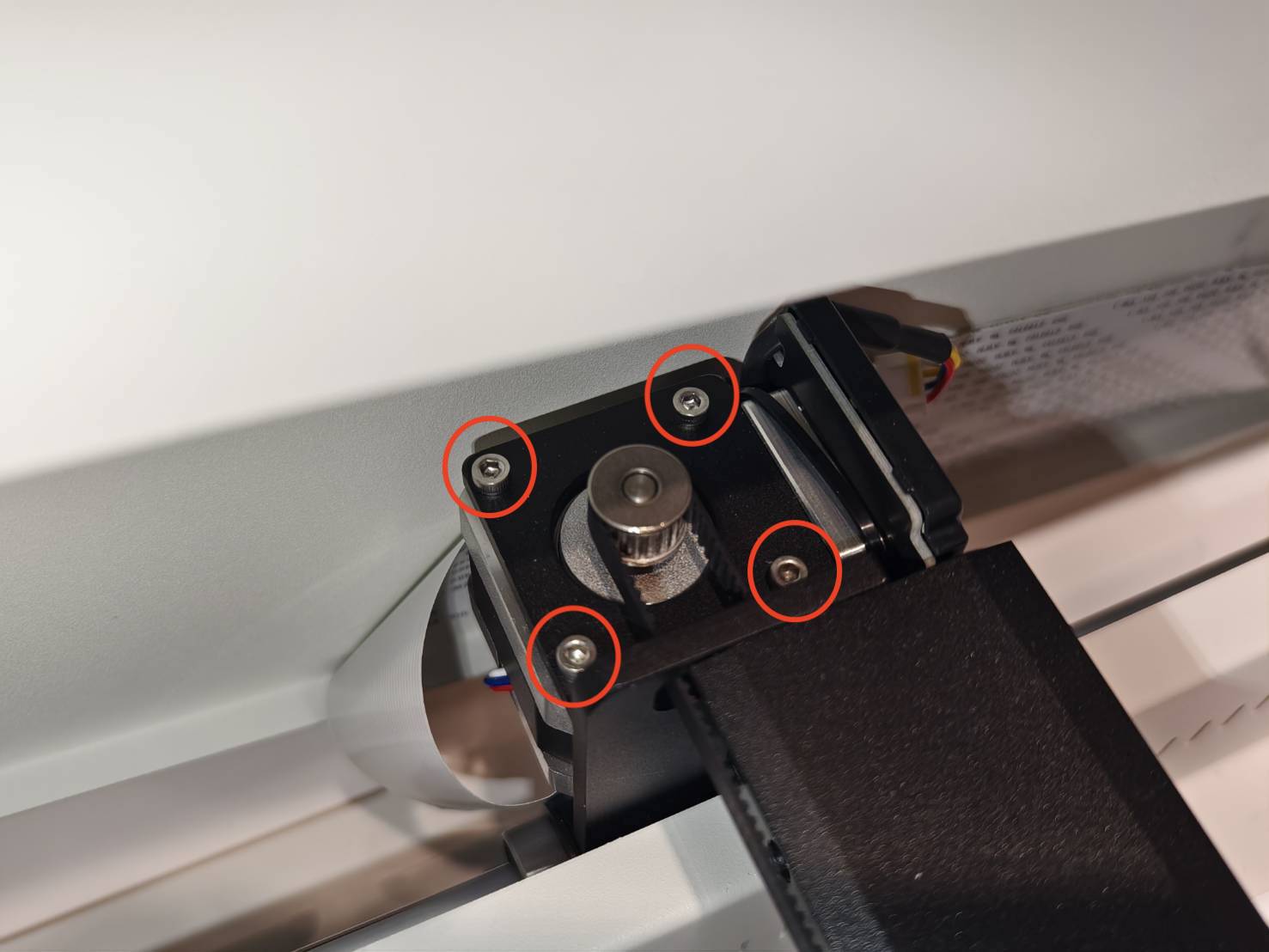

使用 2.5mm 六角扳手鬆開這四顆螺絲，以拆卸 X 軸馬達。
步驟 12

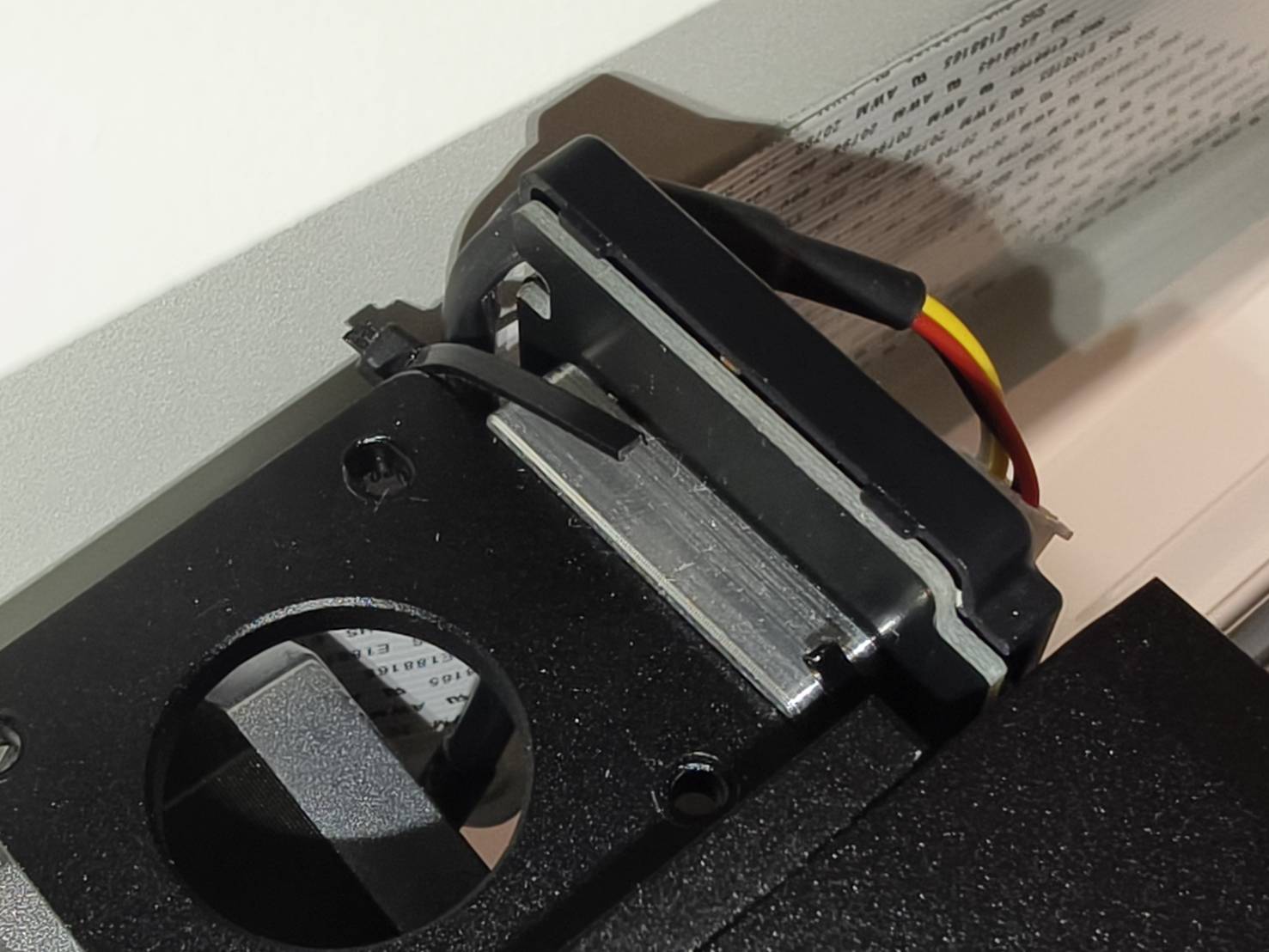

剪斷束線帶，以便移除馬達。
步驟 13

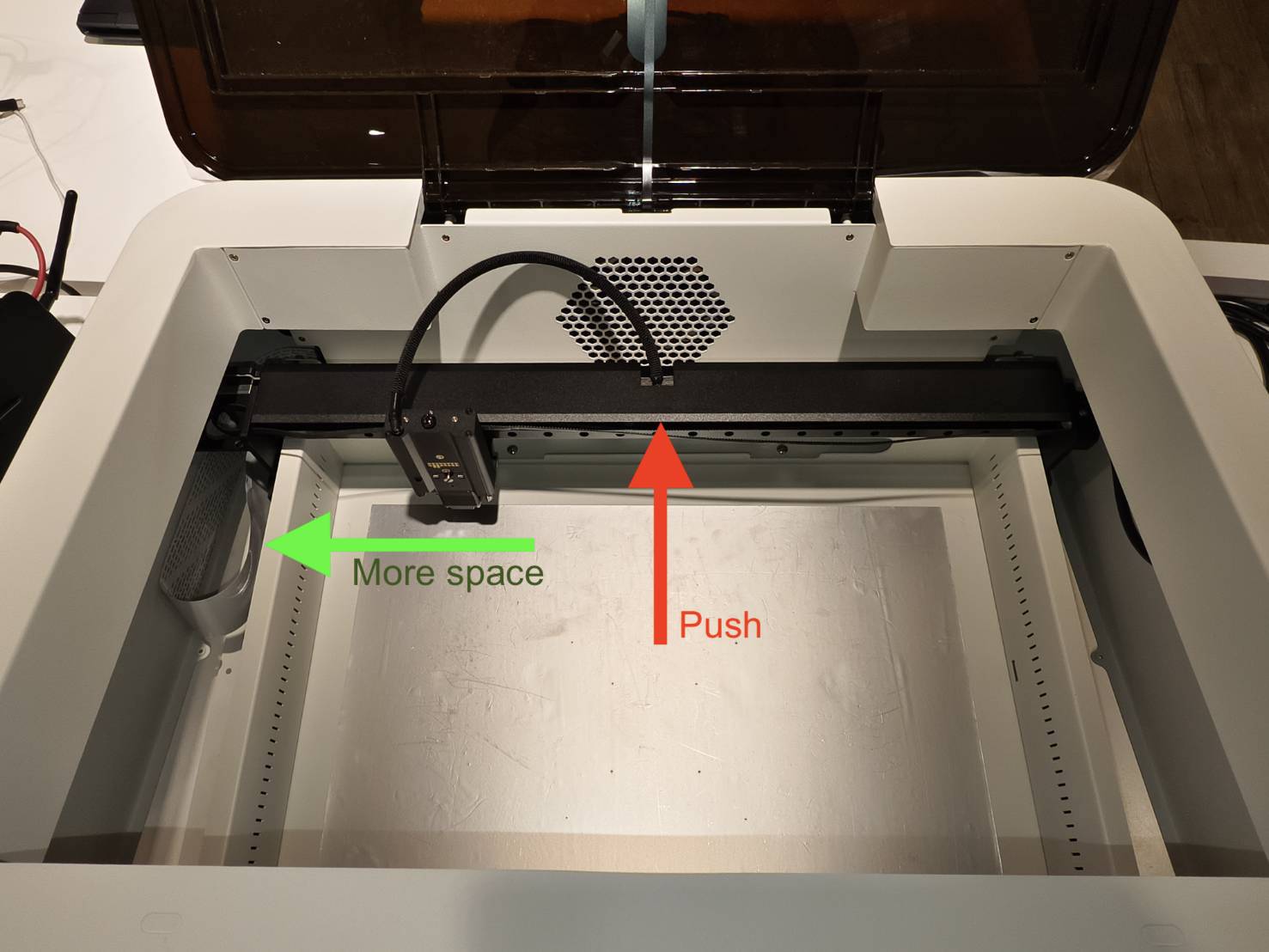

輕輕將 X 軸向後推。這樣可以讓左側有更多空間方便操作。

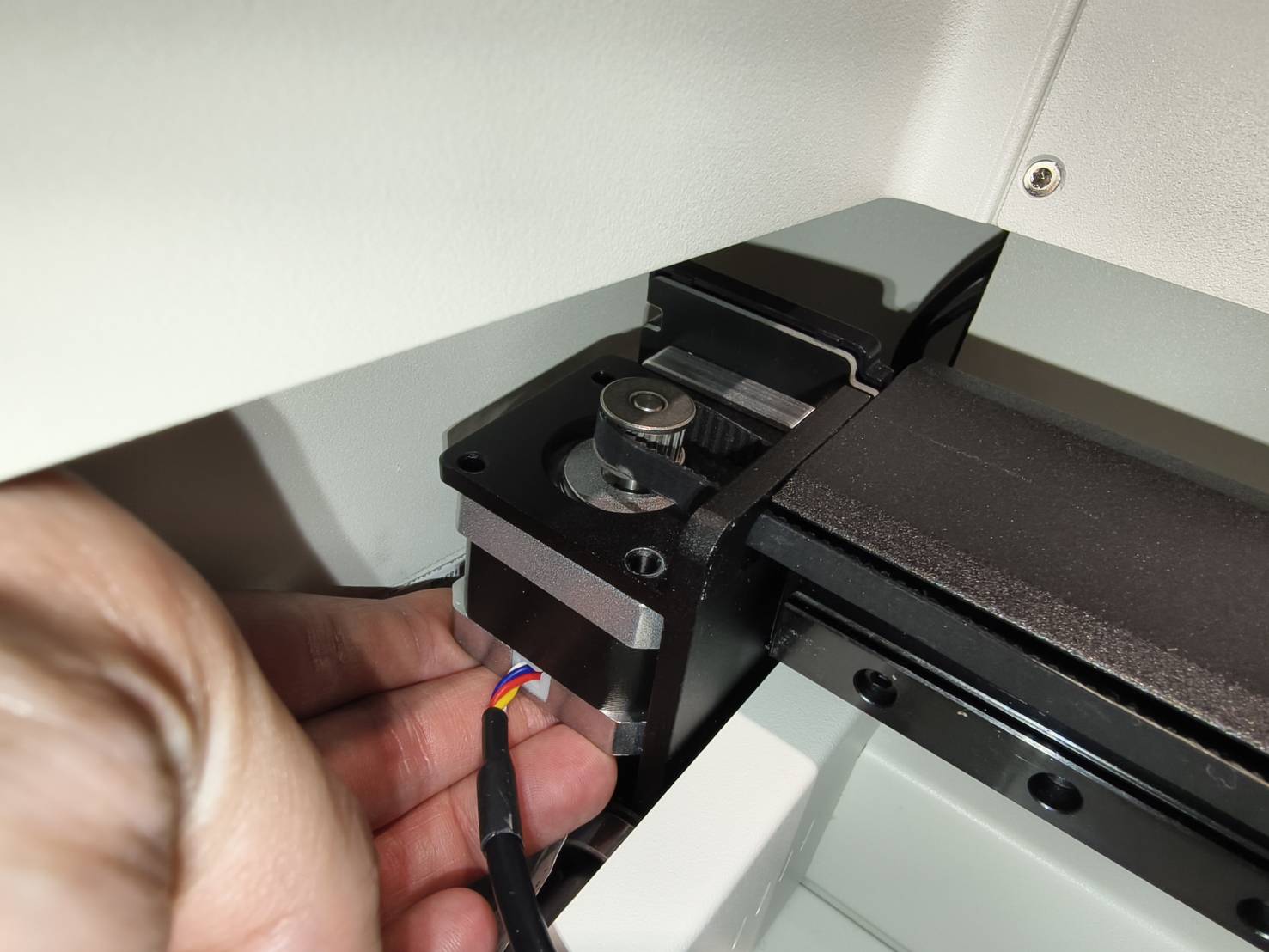

步驟 14

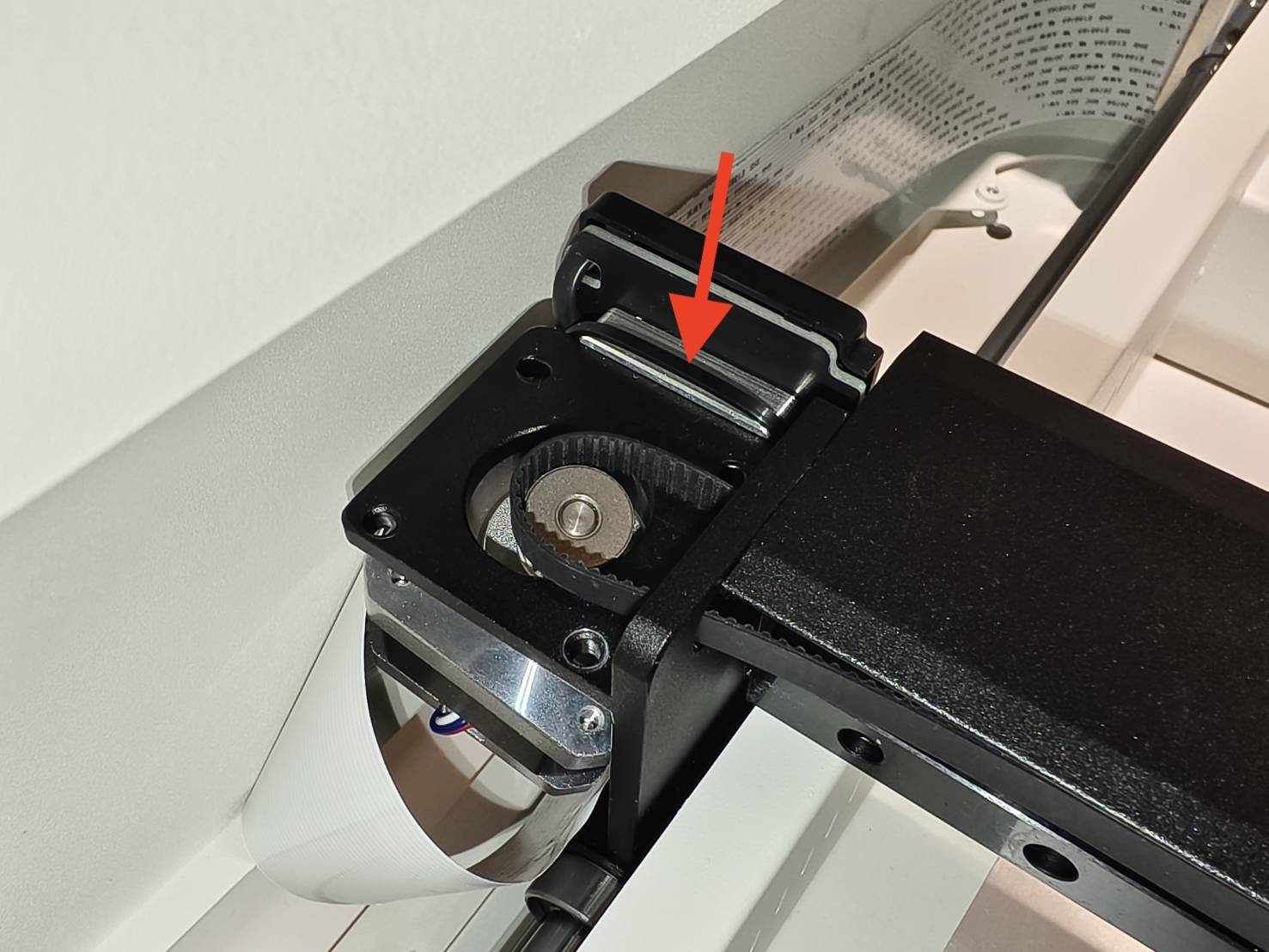

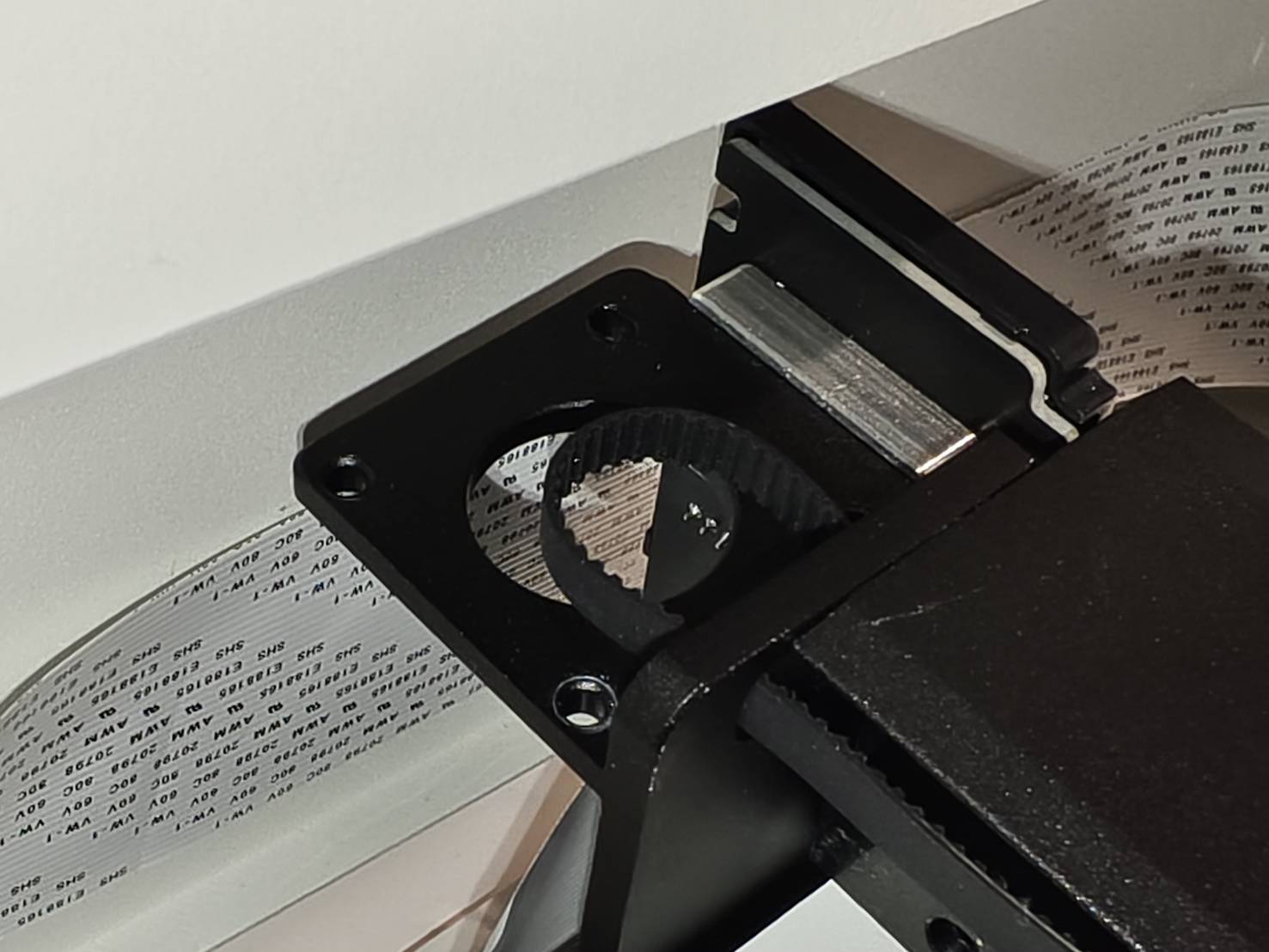

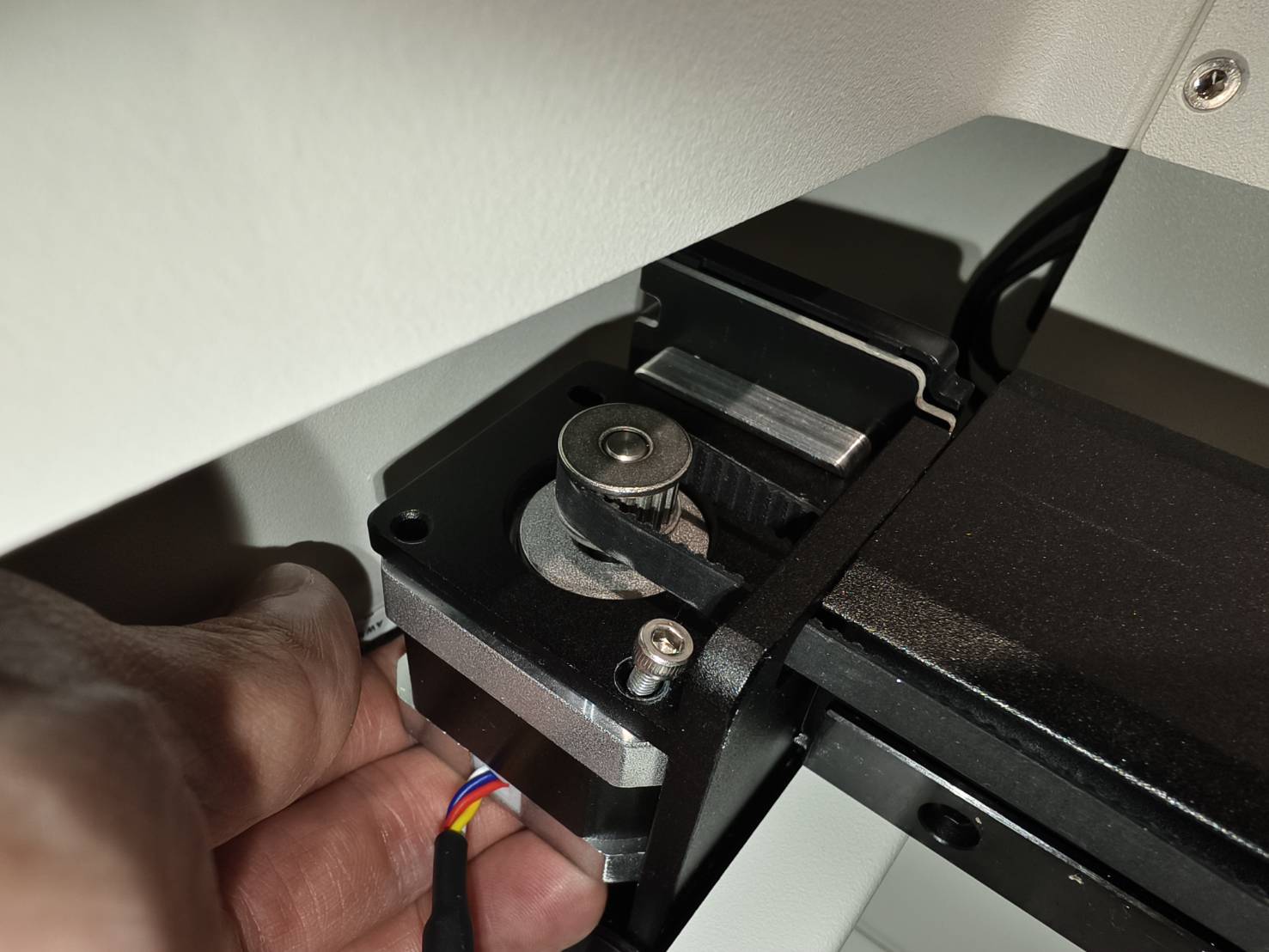

安裝新的 X 軸馬達，首先將皮帶安裝在齒輪上。
在安裝馬達之前，請確保皮帶已就定位。

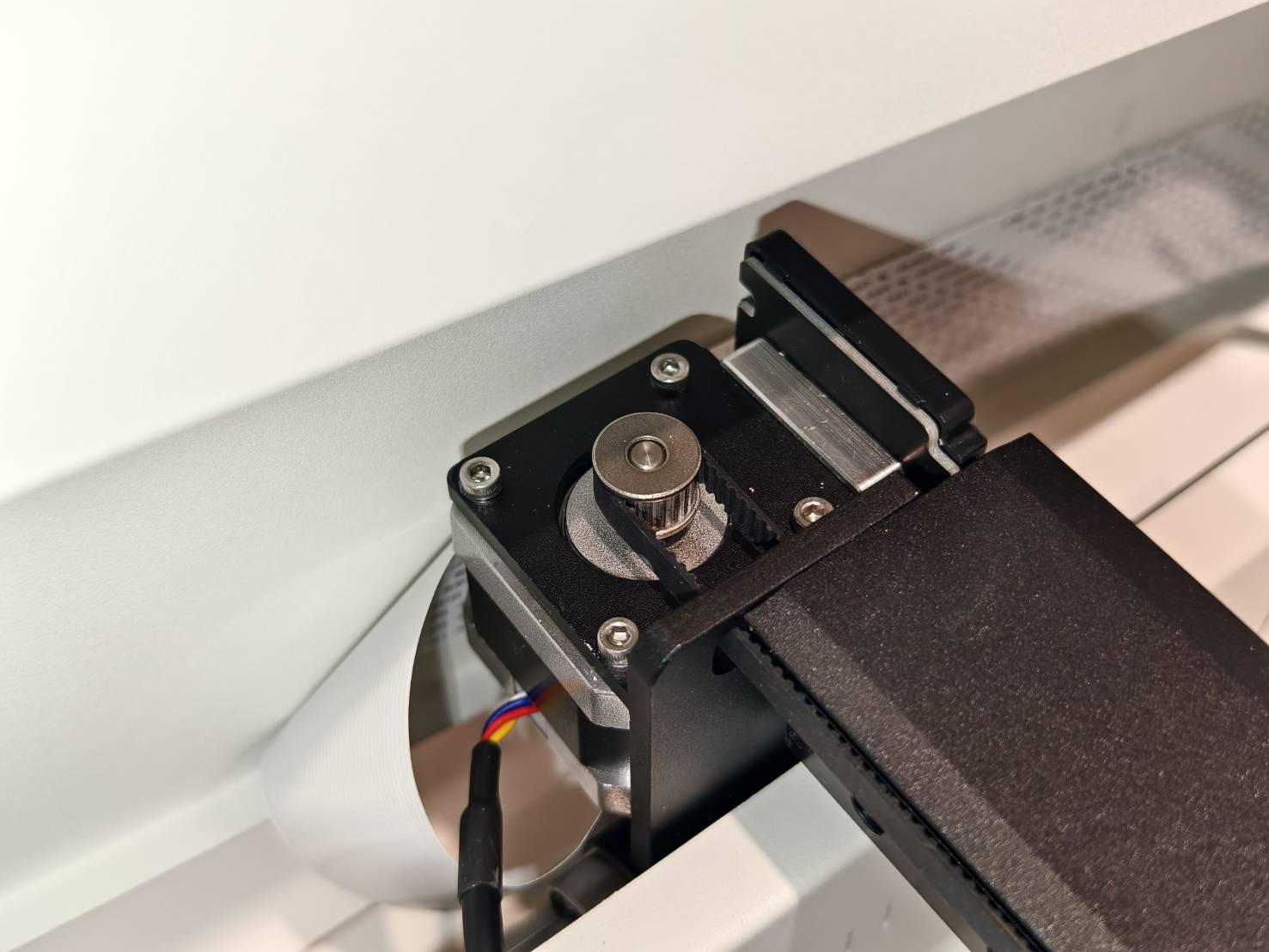

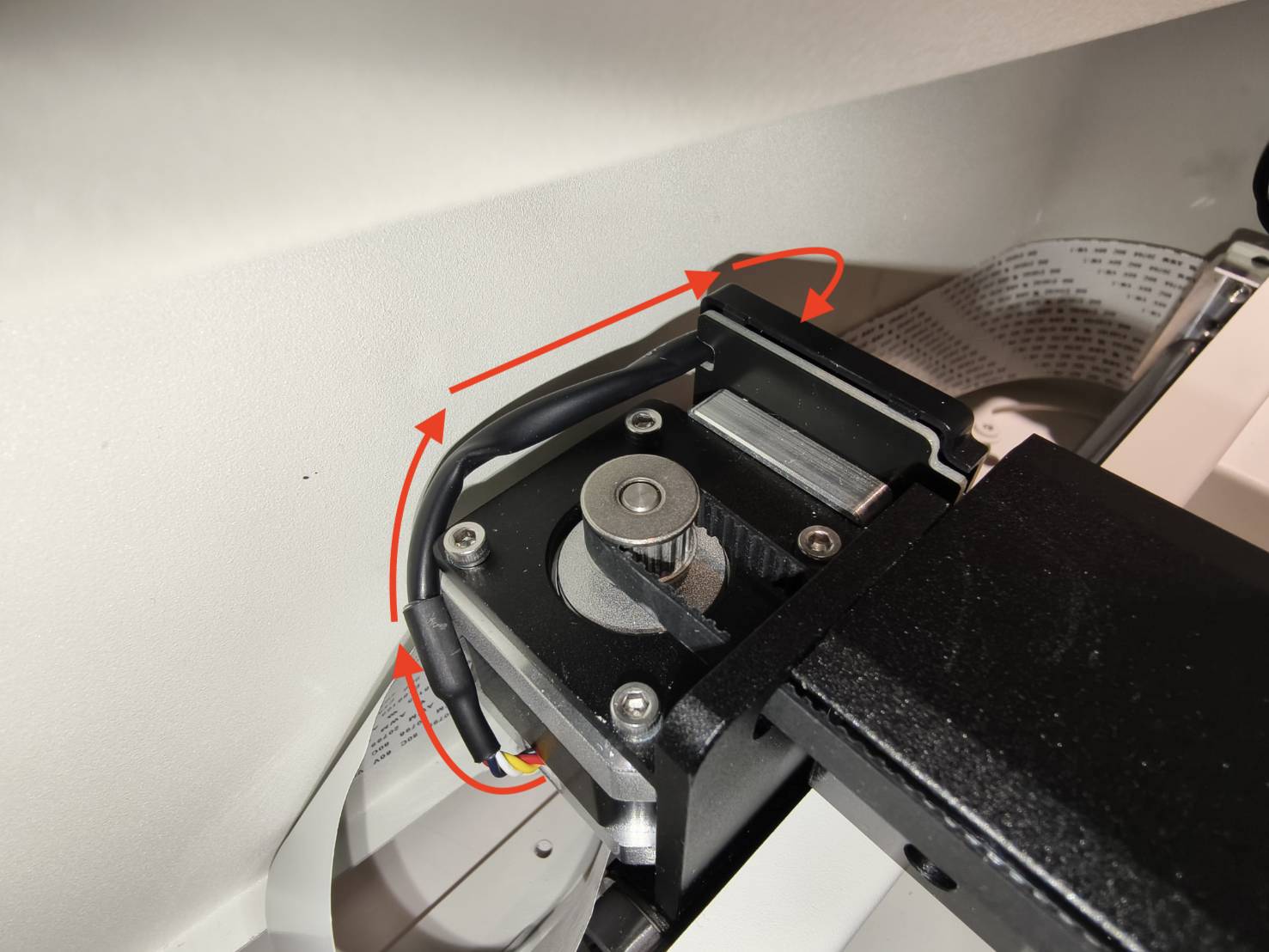

馬達的電線應朝外，如下圖所示。
步驟 15
使用 2.5 mm 六角扳手鎖回四顆螺絲，以固定馬達。
步驟 16

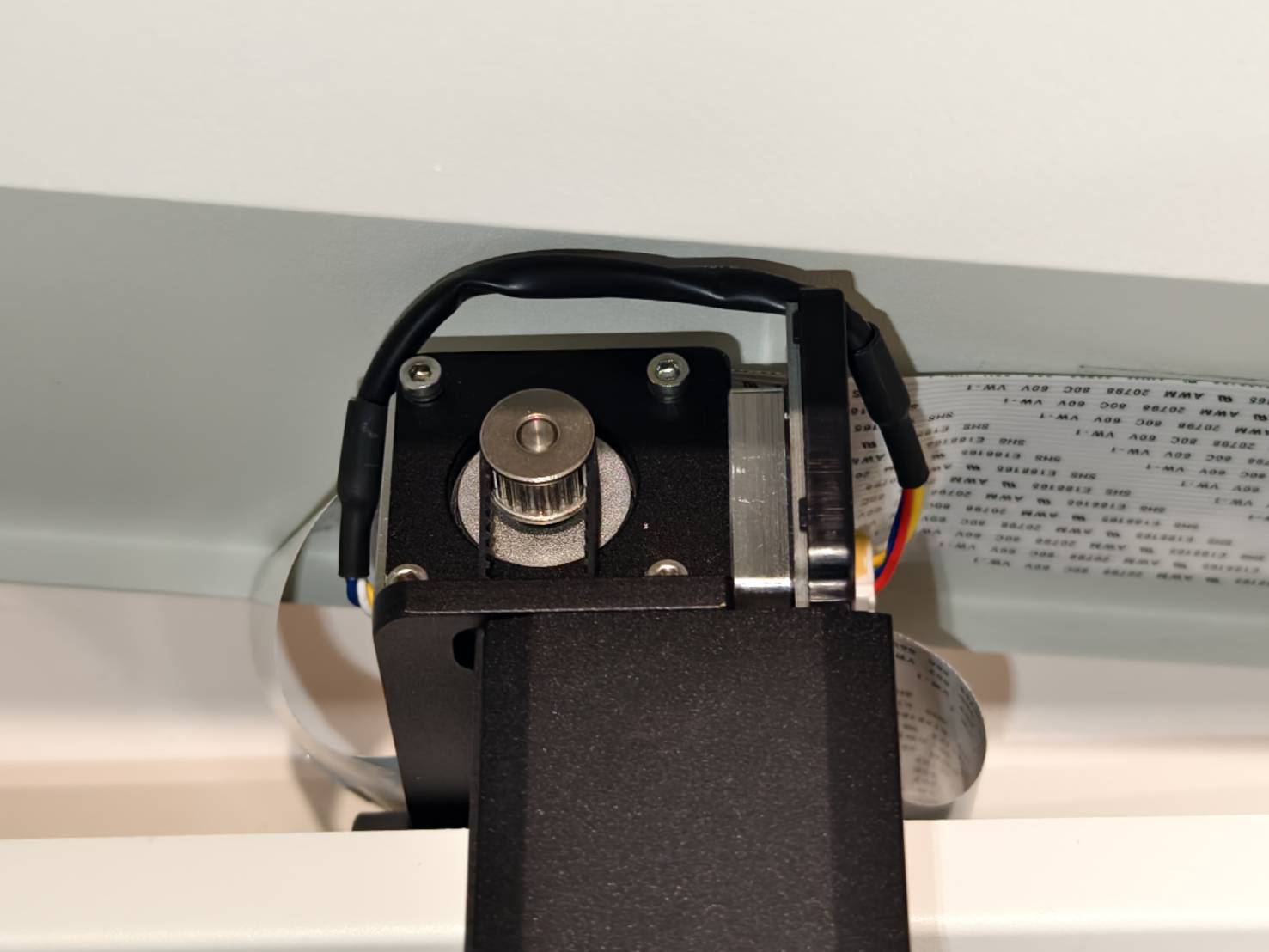

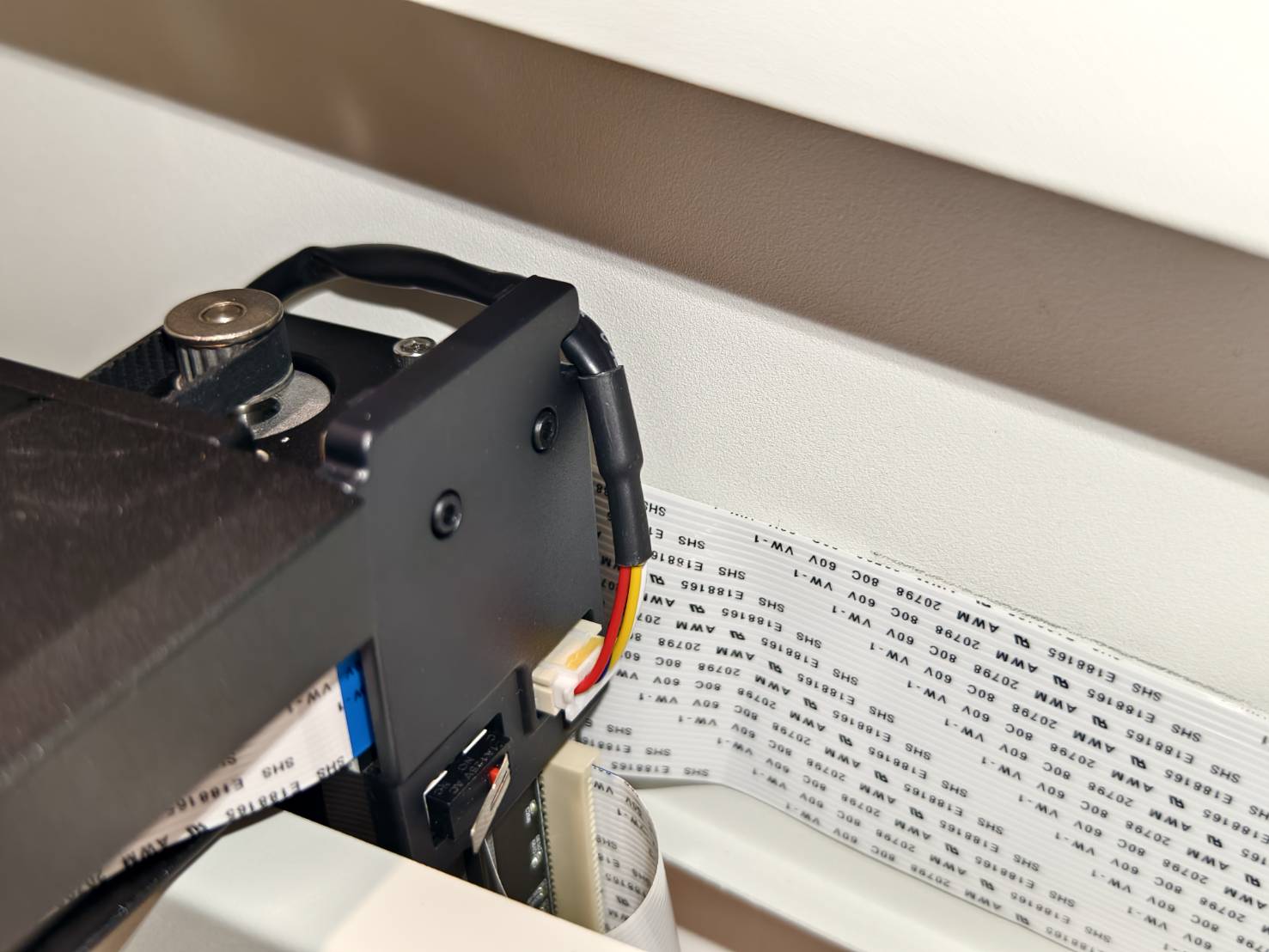

如下圖所示，將馬達線插入 X 軸控制板。
步驟 17
將上框架恢復原位。
請注意，標記的螺絲孔必須朝向工作區。
恢復框架：
步驟 18
鎖緊側邊螺絲。
步驟 19
翻轉機器，鎖緊底部所有螺絲。
請注意，標記的腳座和螺絲必須位於靠近 USB 連接埠的位置。
建議：
建議先不要完全鎖緊螺絲，因為部分螺絲可能會對不準而無法鎖入。因此，建議在所有螺絲都安裝好後再全部鎖緊。
步驟 20
翻轉機器。移動模組座，確認是否可以自由移動。
|
|
步驟 21
嘗試鬆開靠近 USB 連接埠的橡膠腳螺絲，然後再次嘗試移動模組座。
步驟 22
將彈簧重新安裝在 X 軸皮帶上。
