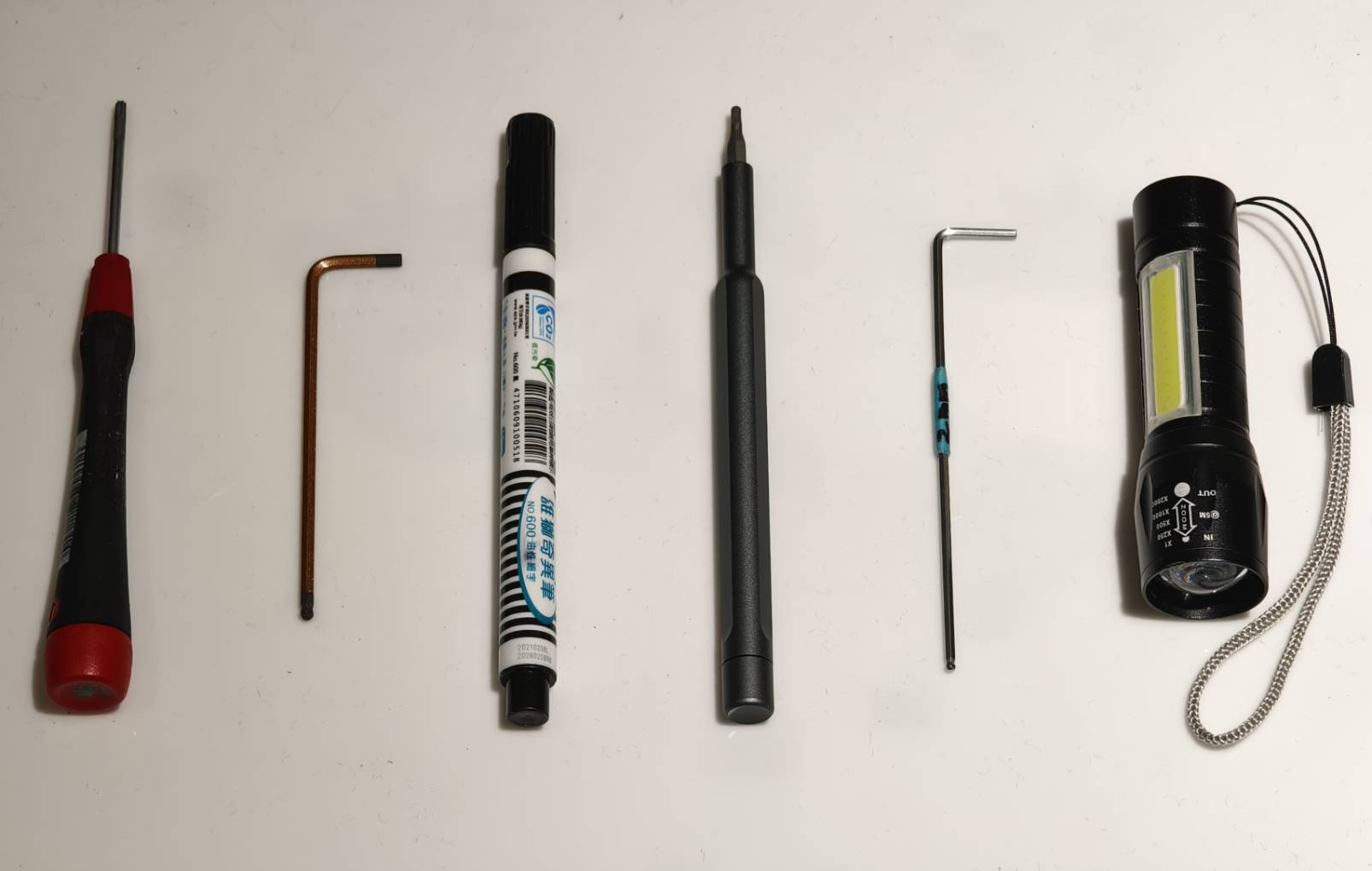

硬體準備內容：
自行準備：
1｜T8 星型螺絲起子
2｜2.5mm 六角扳手
3｜麥克筆/有色膠帶
4｜2mm 六角起子
5｜2mm L型六角扳手 (非必要)
6｜小型手電筒 (非必要)
步驟 1
關機並將電源線移除。
步驟 2

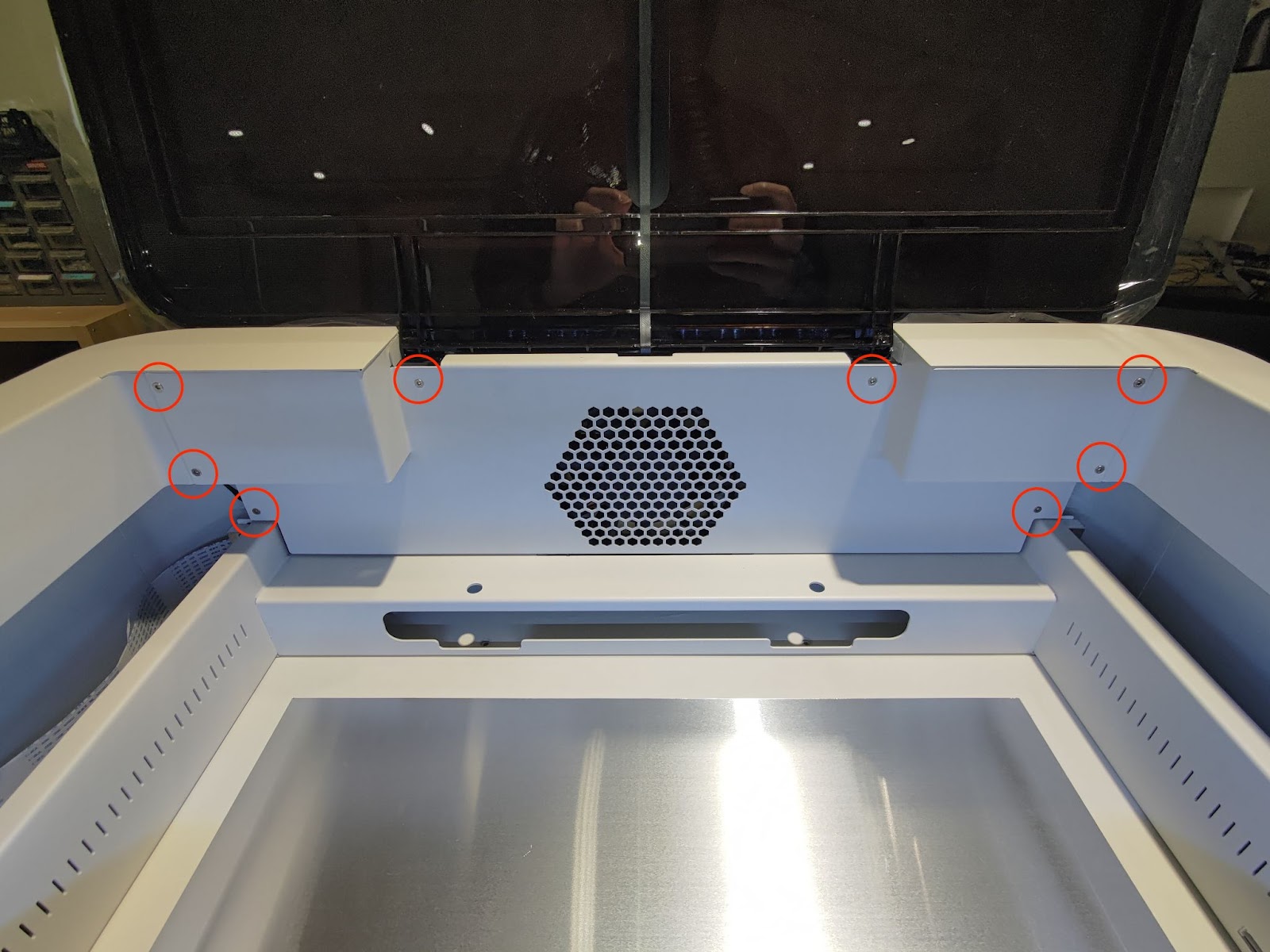

使用T8星型螺絲起子移除機箱內背部8顆螺絲，即可鬆開鈑金及門蓋（鈑金與門蓋是連接在一起的）
步驟 3

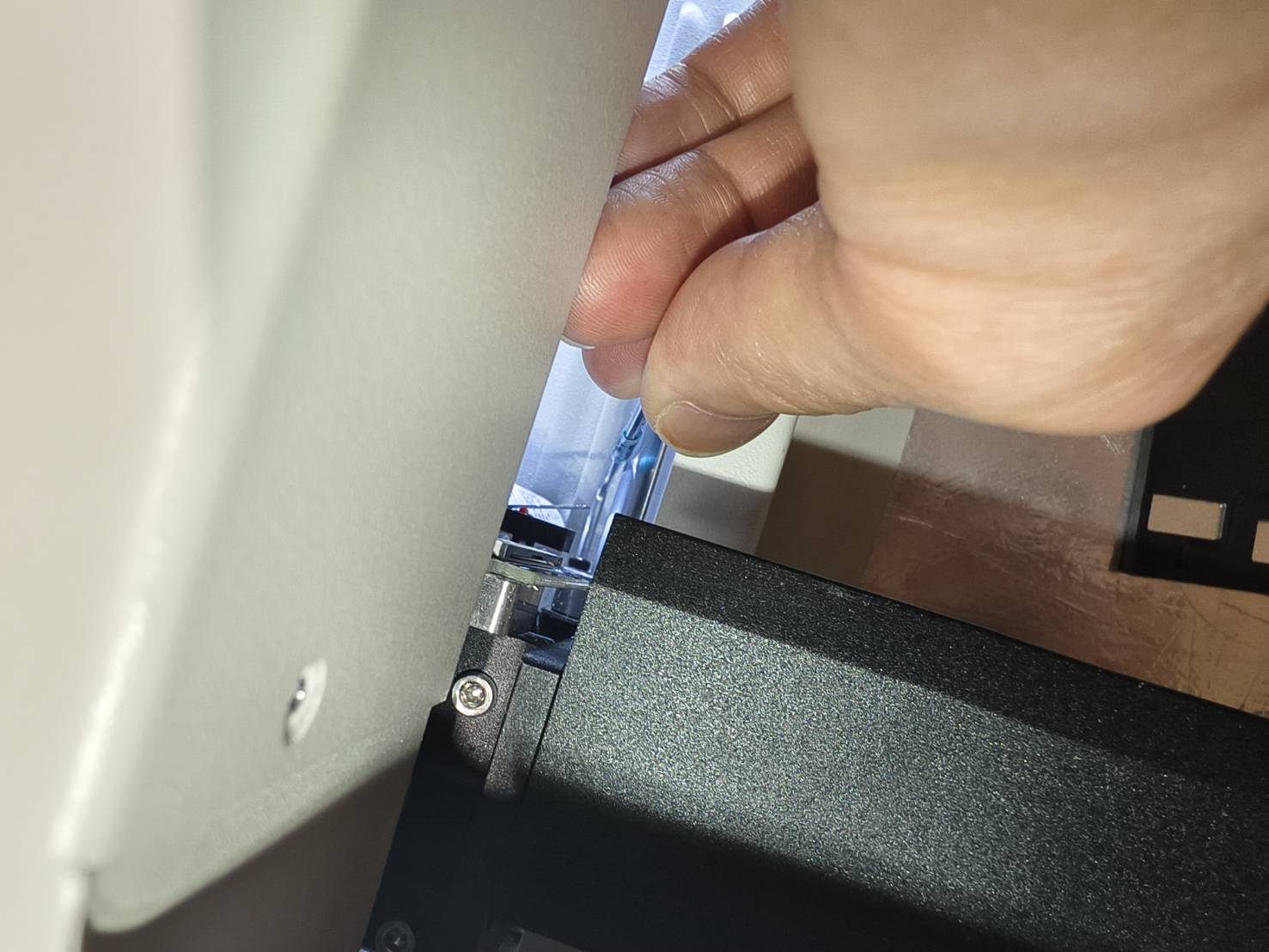

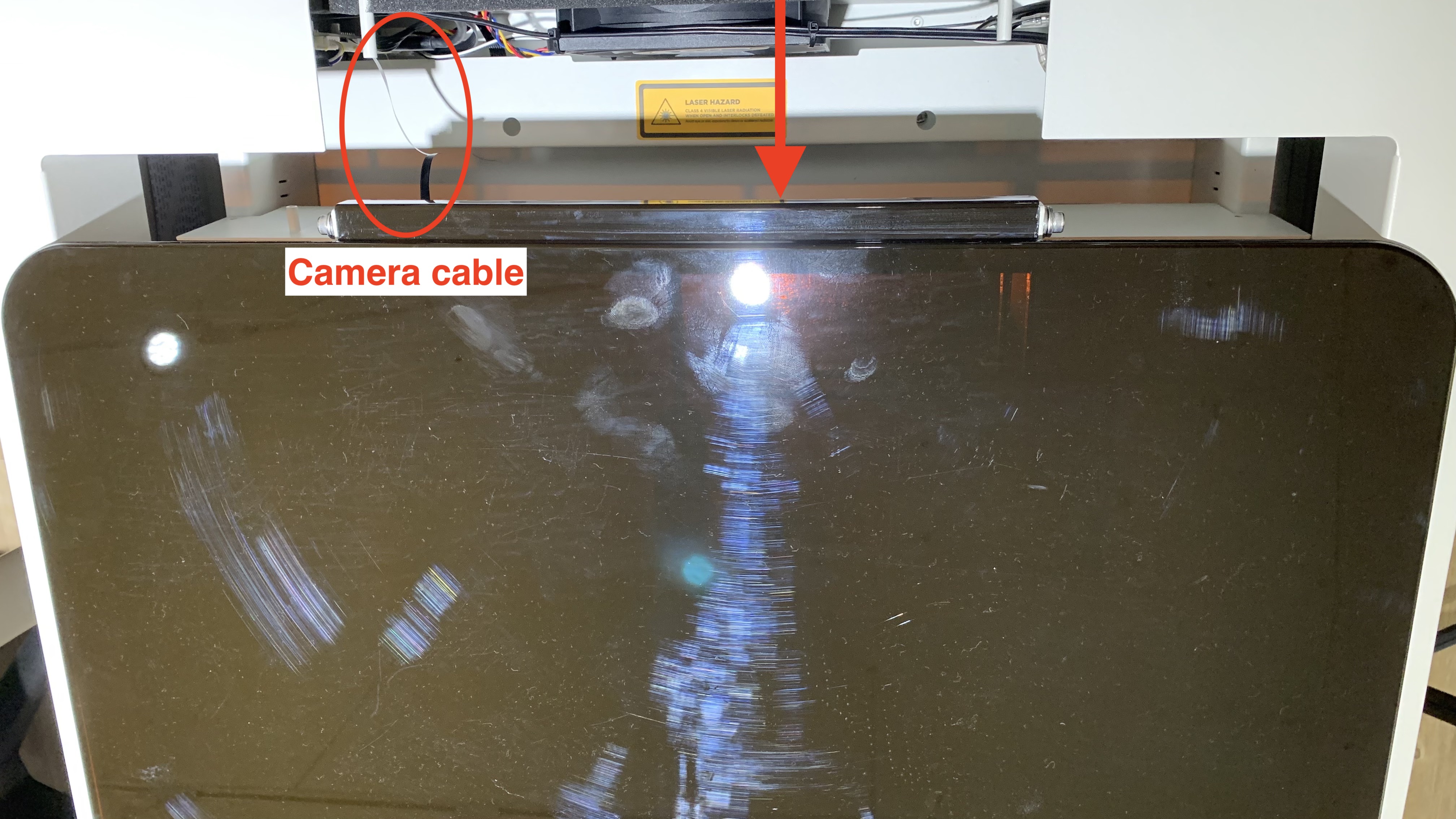

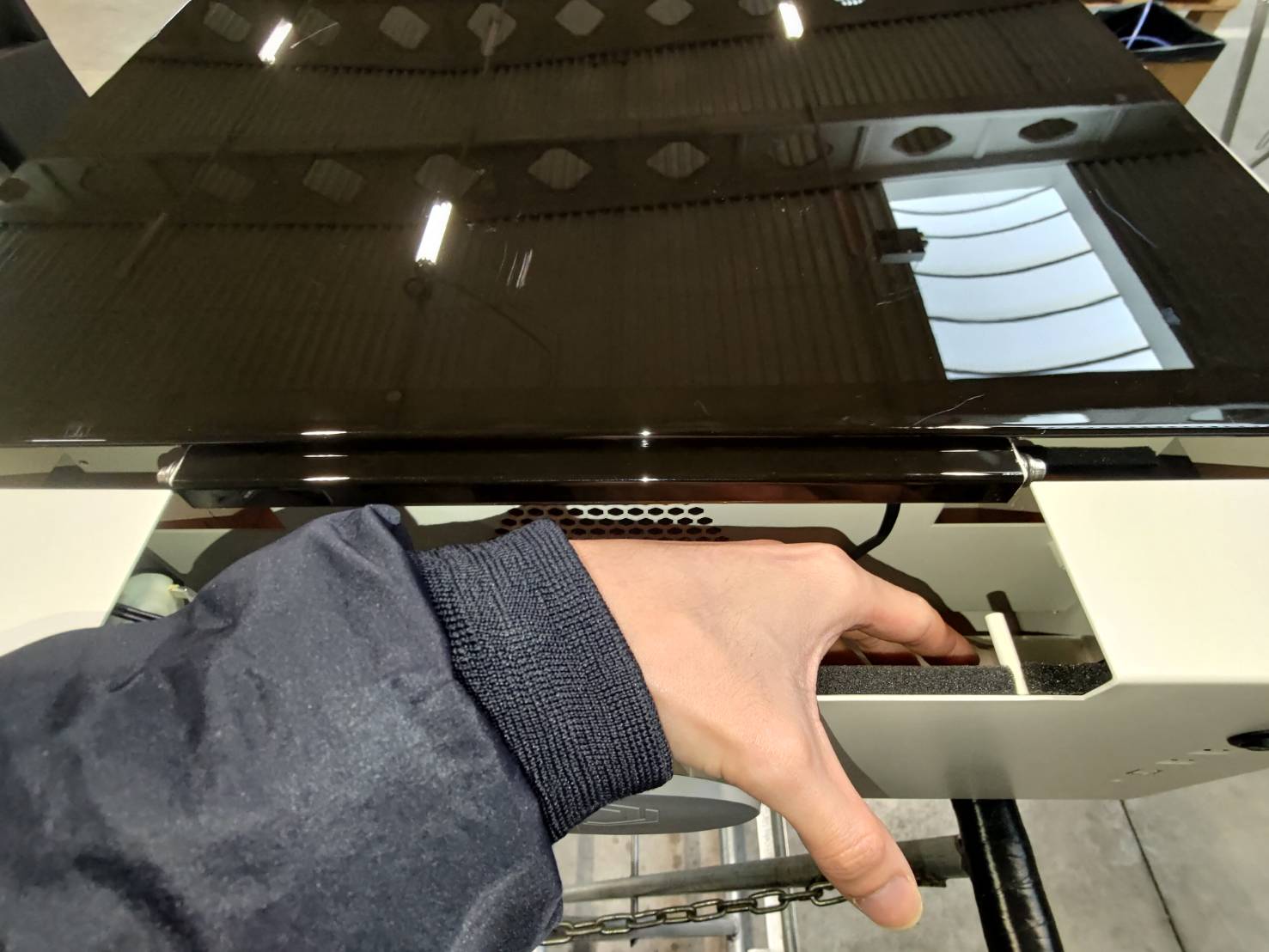

先將鈑金及門蓋往前推或往後拉一點距離，製造出手部空間即可，如影片。
步驟 4

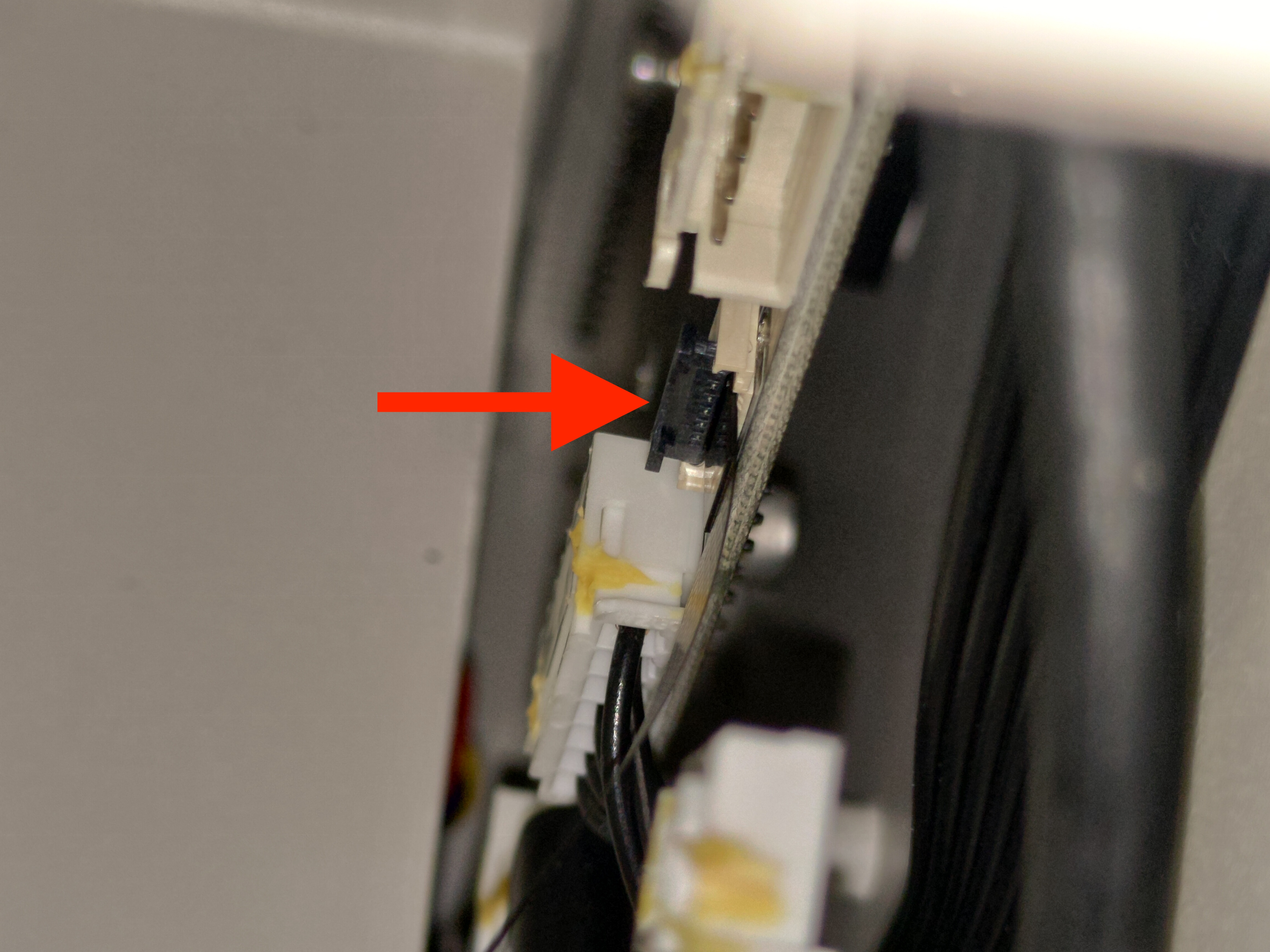

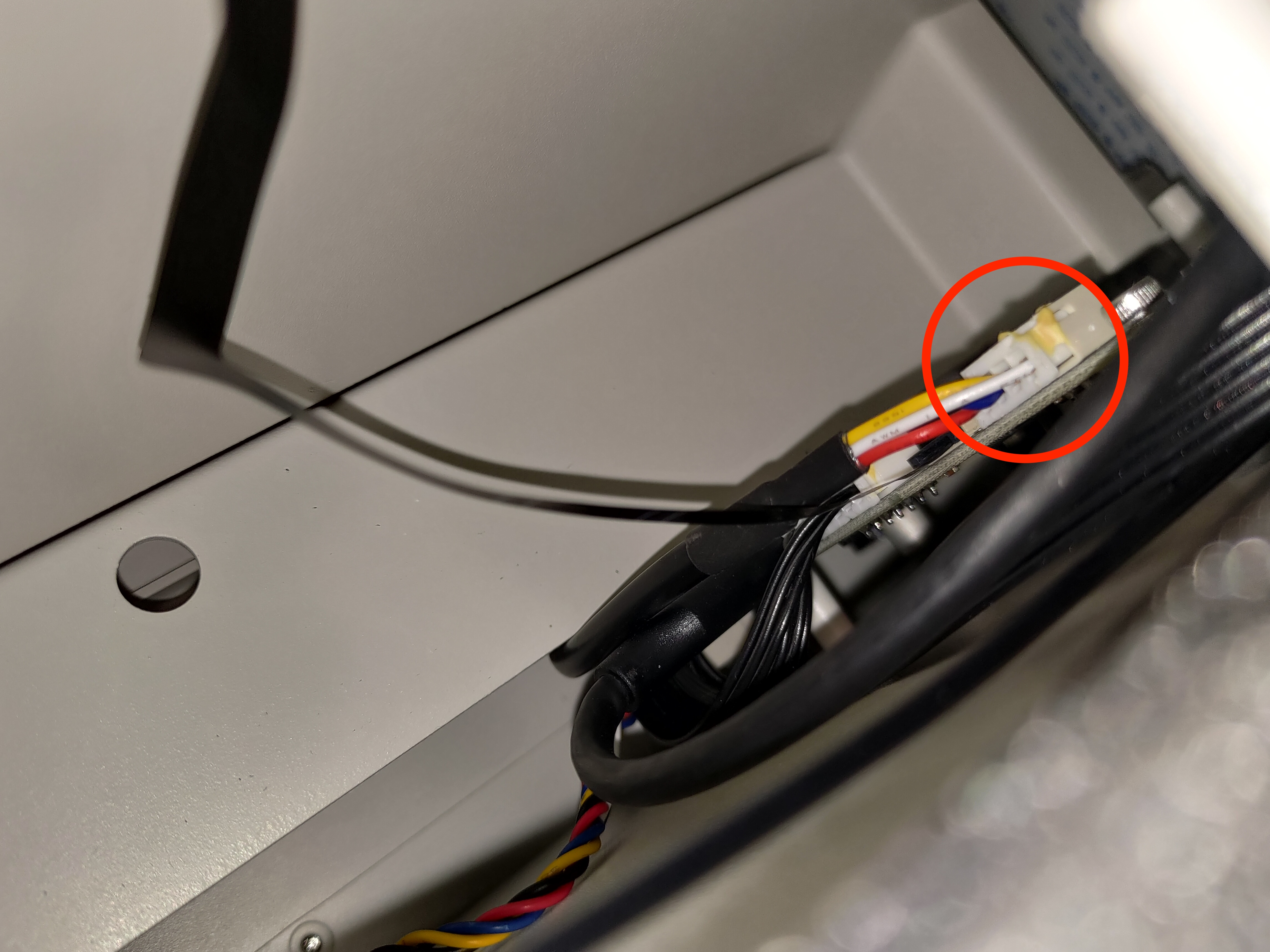

移除馬達線，如圖片。 (目的是因為移除馬達線後才會比較好移除相機線)
步驟 5

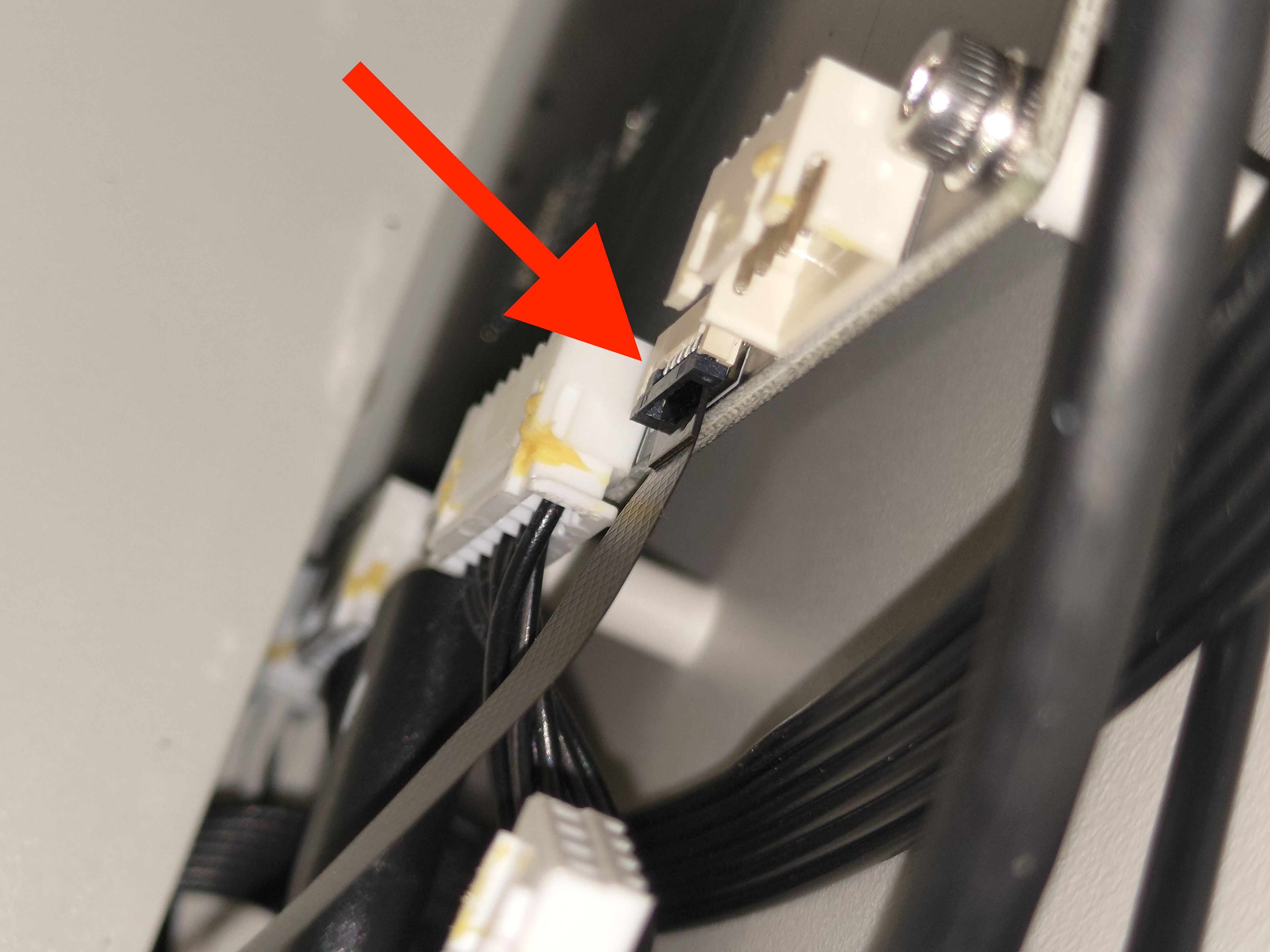

移除相機線，移除的方式為先將卡扣打開，然後再抽出相機線。
卡扣關閉：
卡扣打開：
抽出：
步驟 6

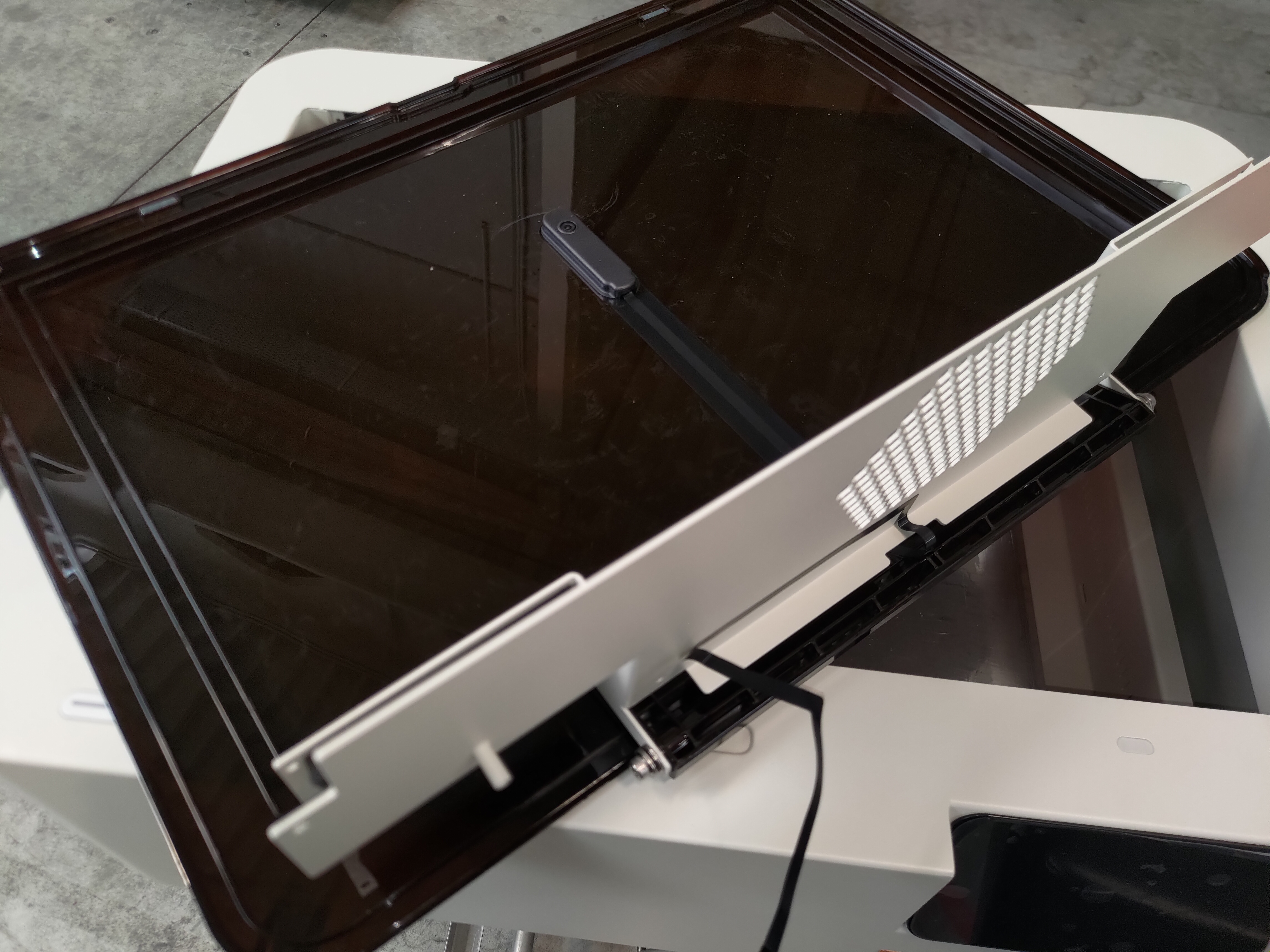

門蓋與鈑金即可完全移除。
步驟 7

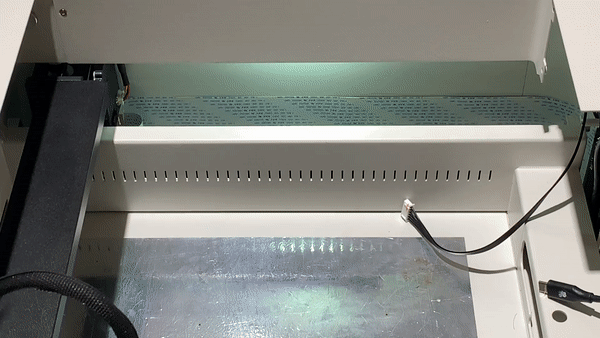

在左側Y軸排線上緣用筆或是膠帶做上記號，擇一即可。
步驟 8

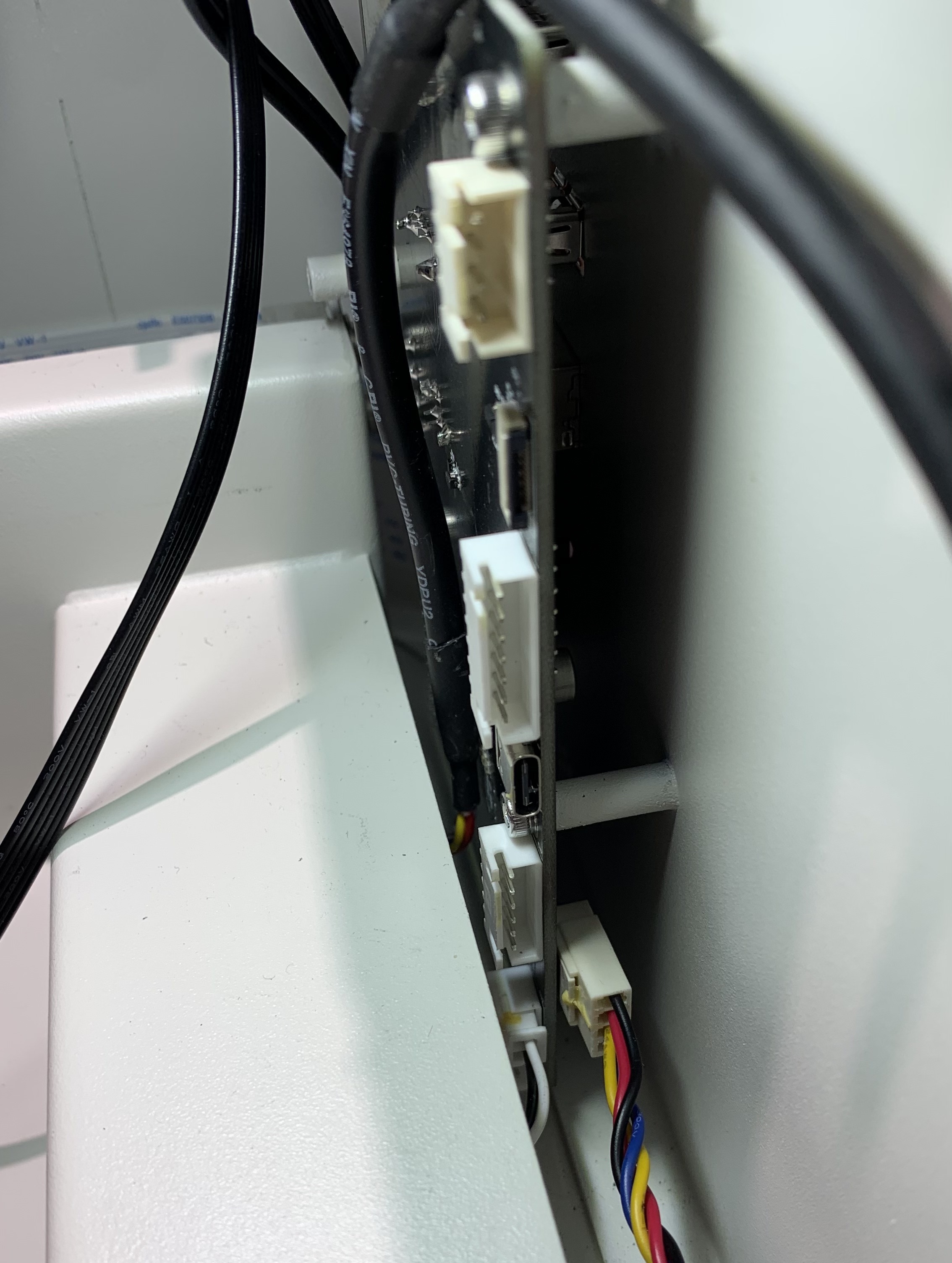

先將主板拍照後，將主板右側排線移除（最下面兩條排線若不易移除可以先保留）
步驟 9

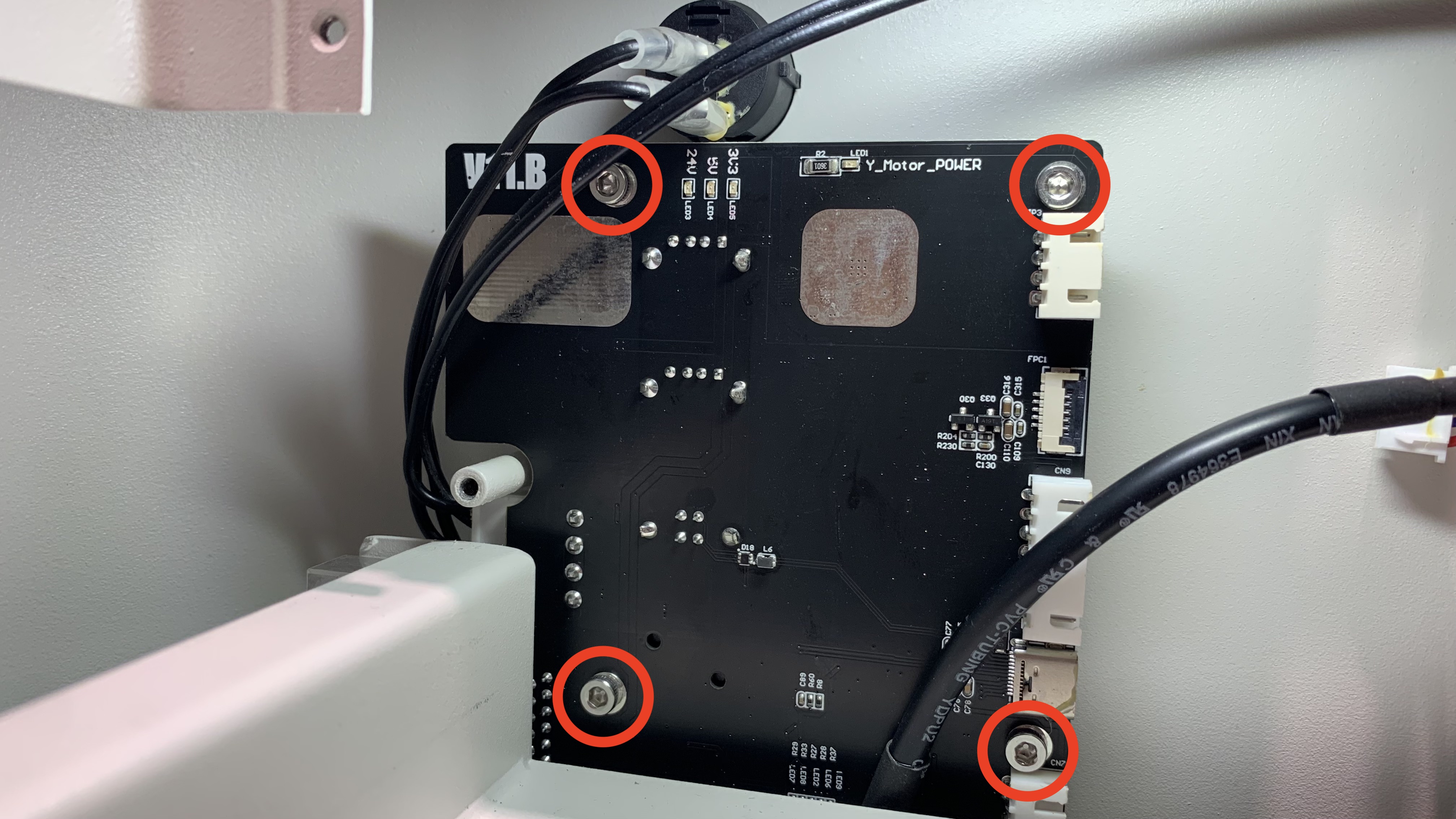

使用六角板手移除主板四顆固定螺絲
步驟 10

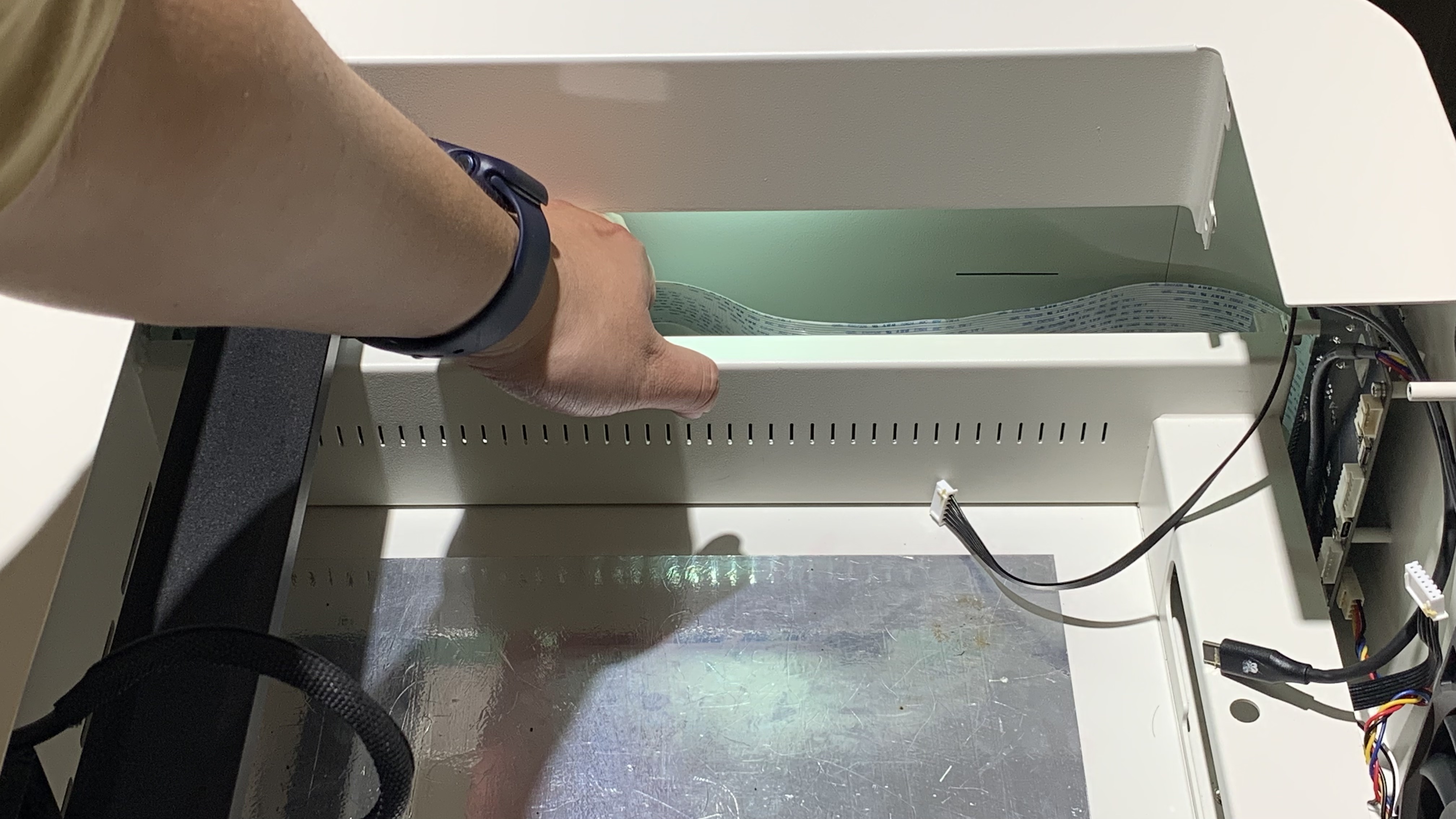

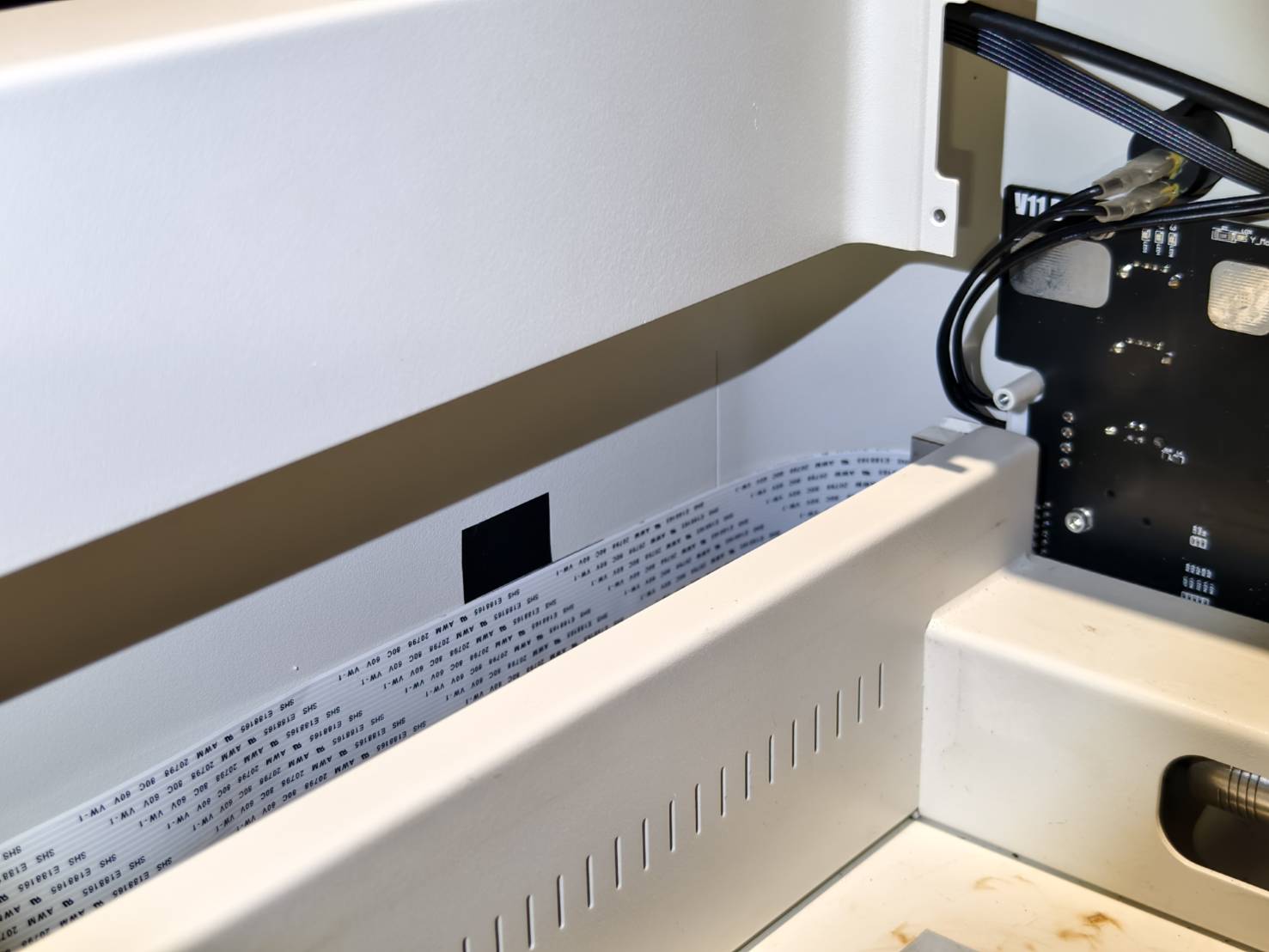

小心地將左側Y軸扁排線從機殼上移除（排線後方有背膠）

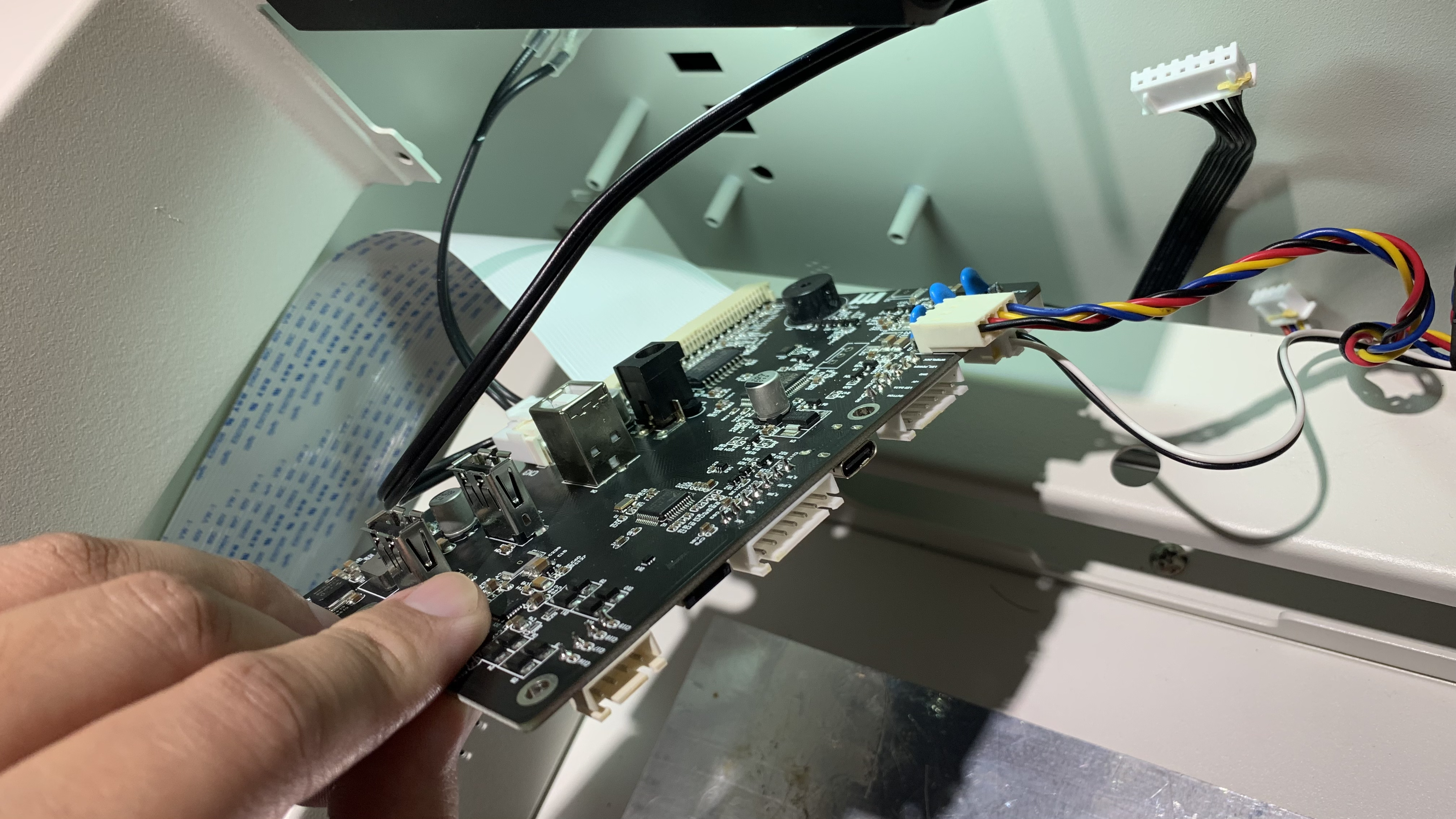

再以傾斜角度將主板取出

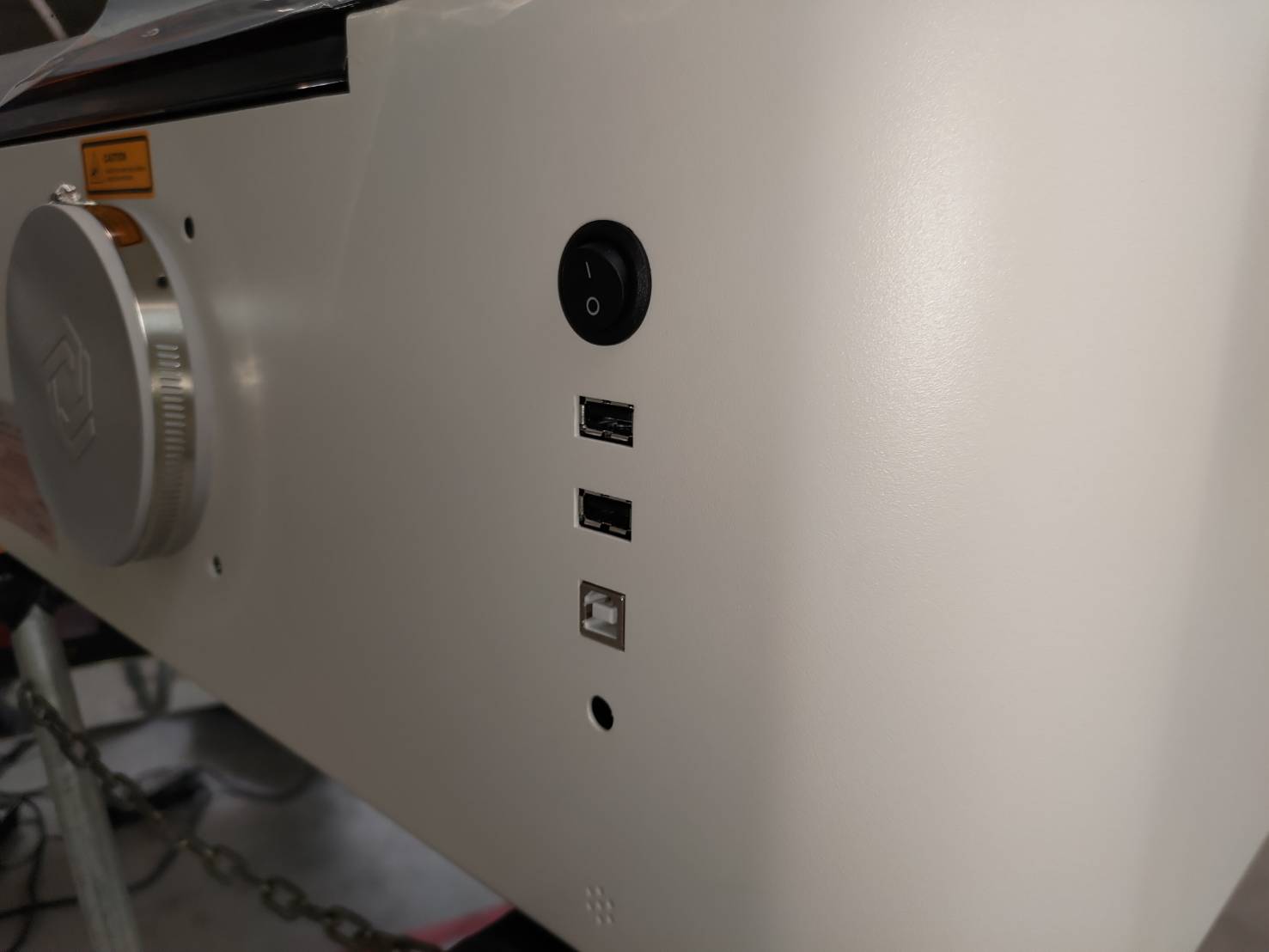

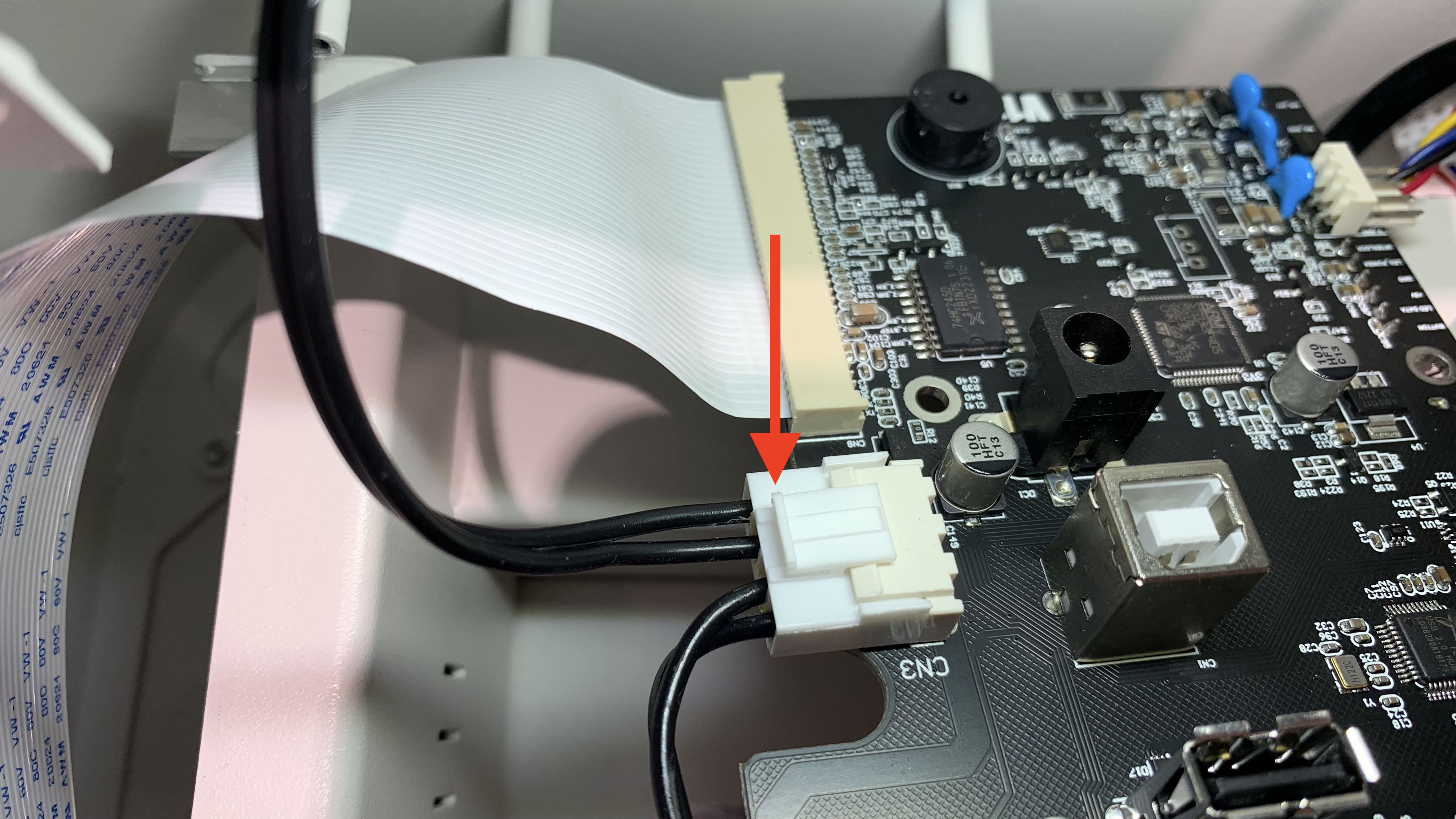

按壓船型開關排線接頭來移除此排線

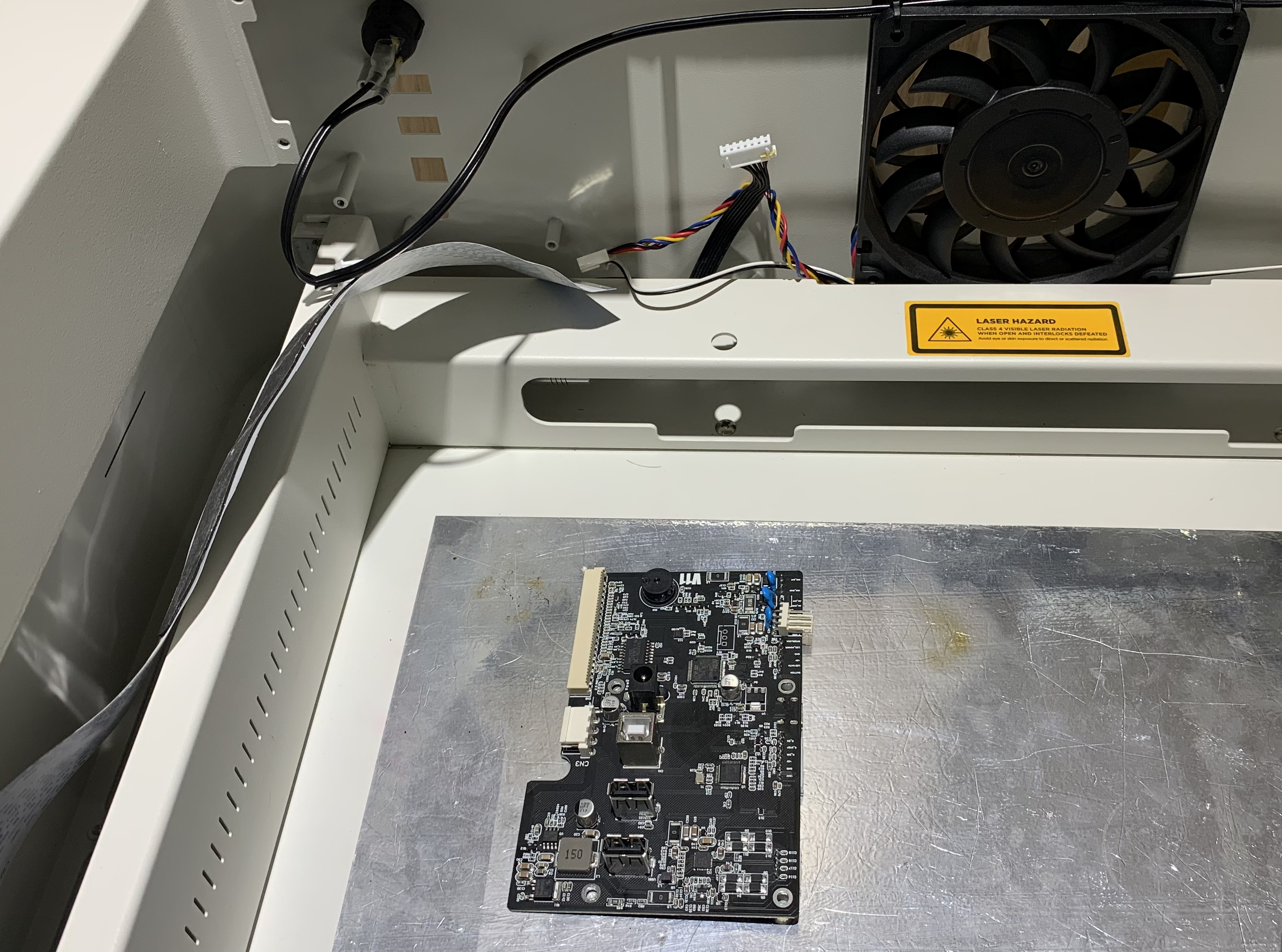

移除所有排線
步驟 11

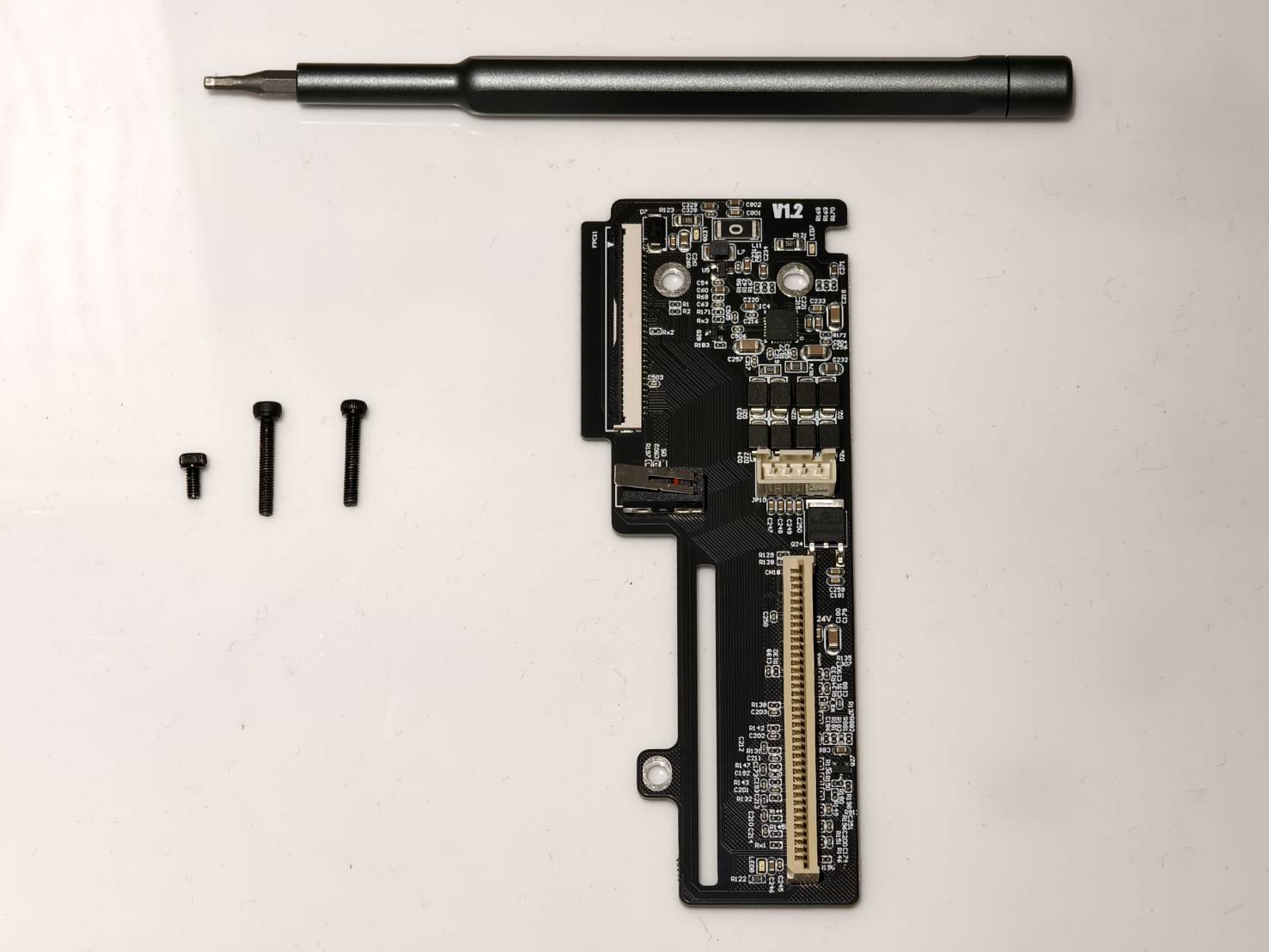

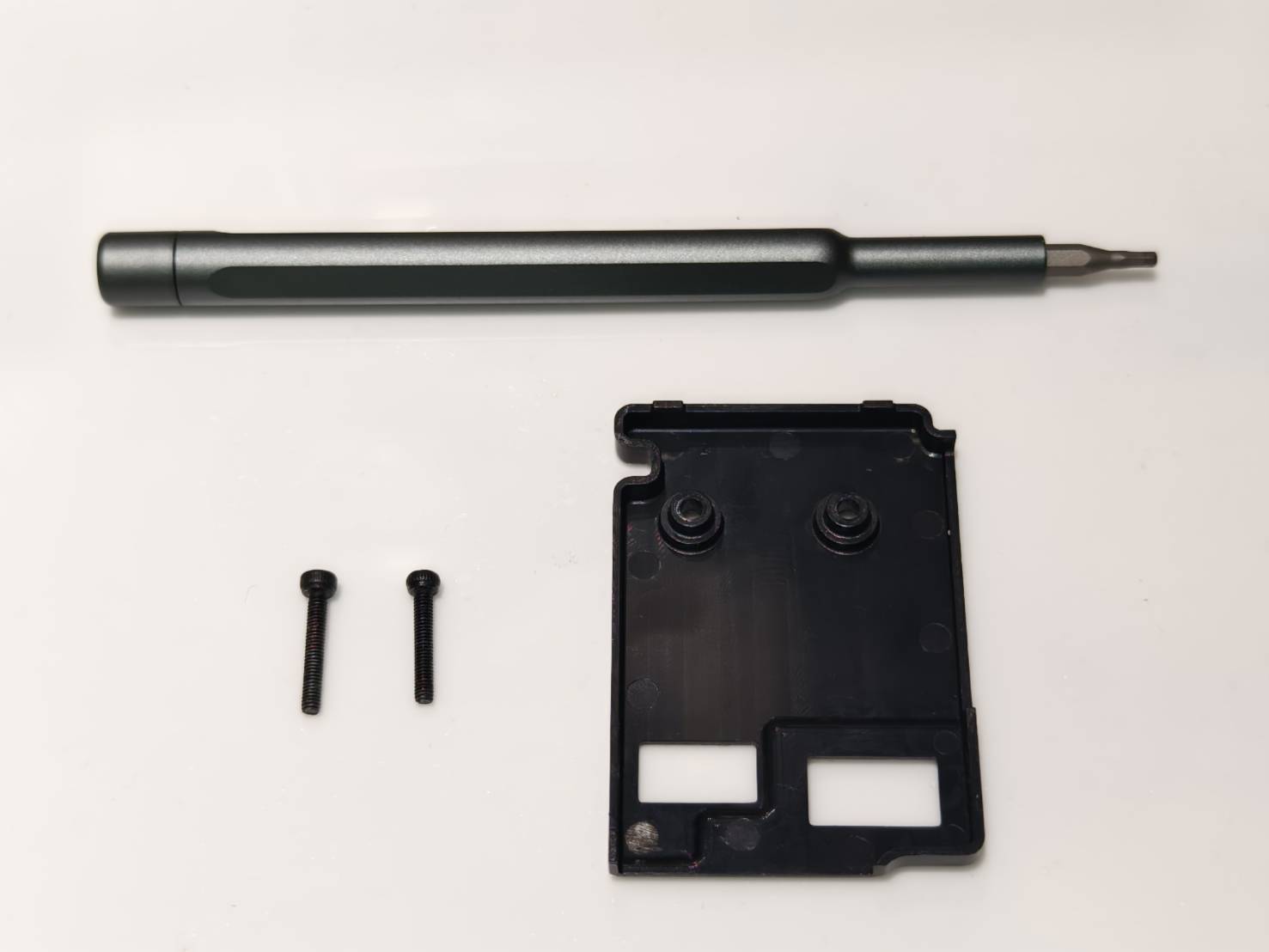

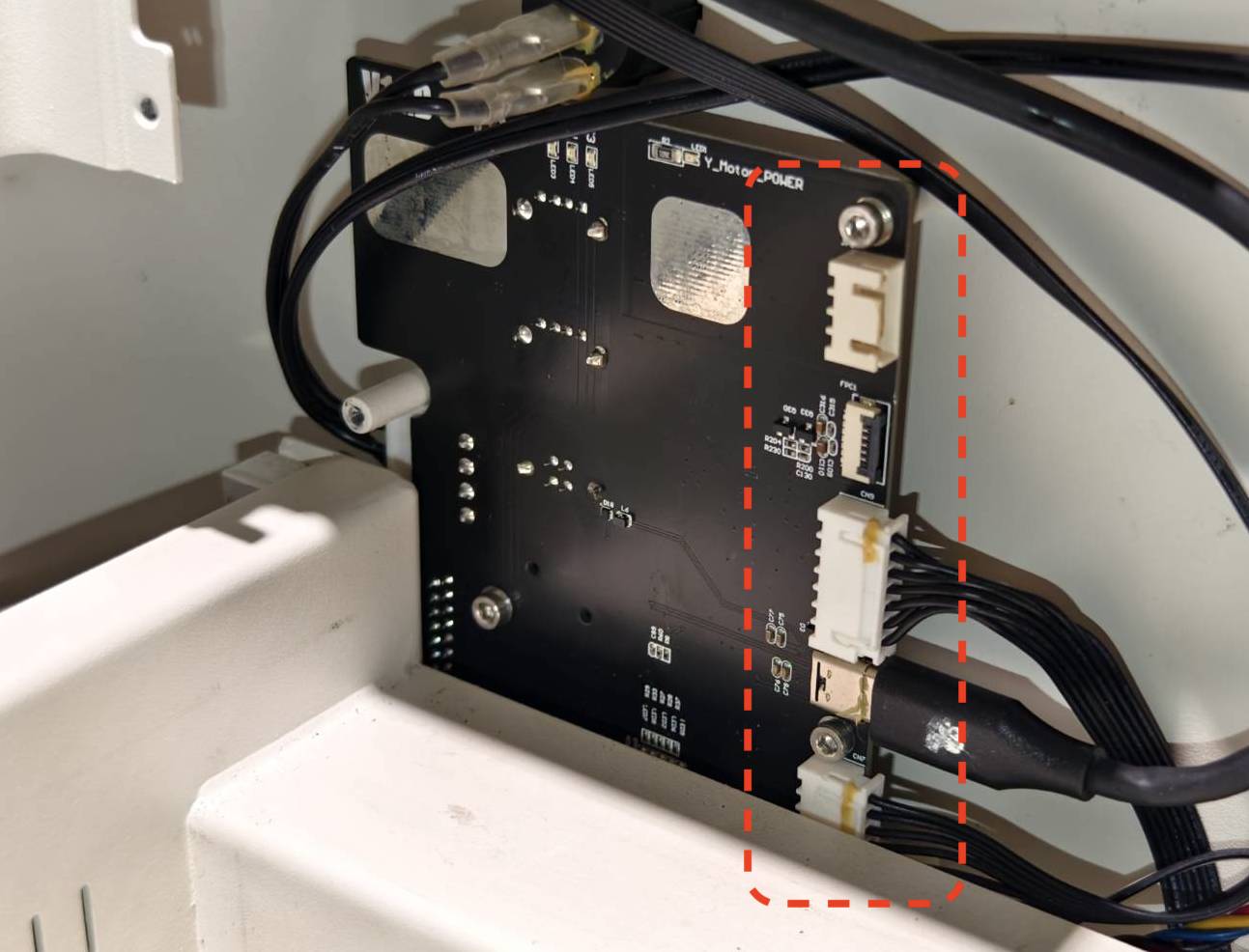

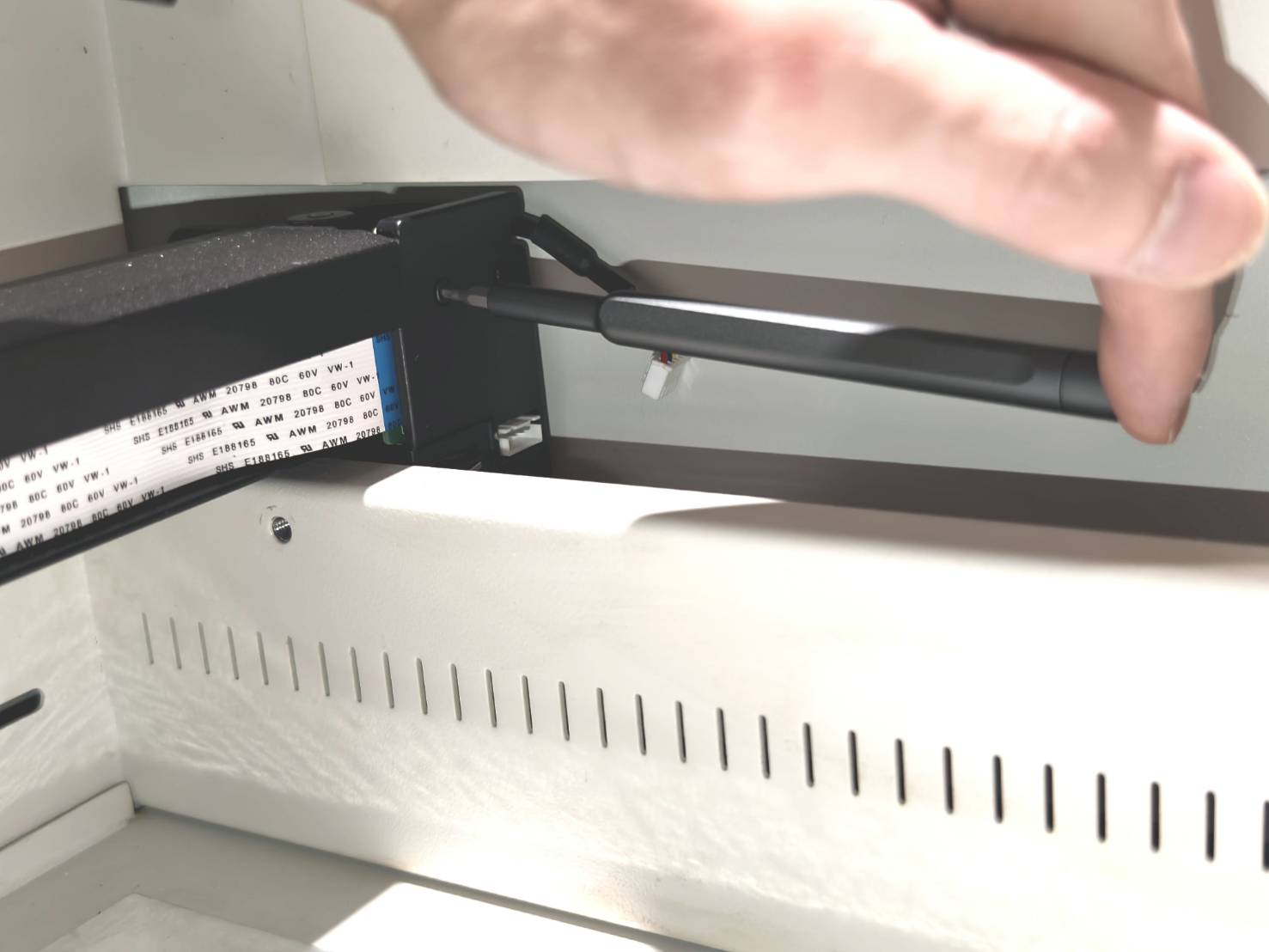

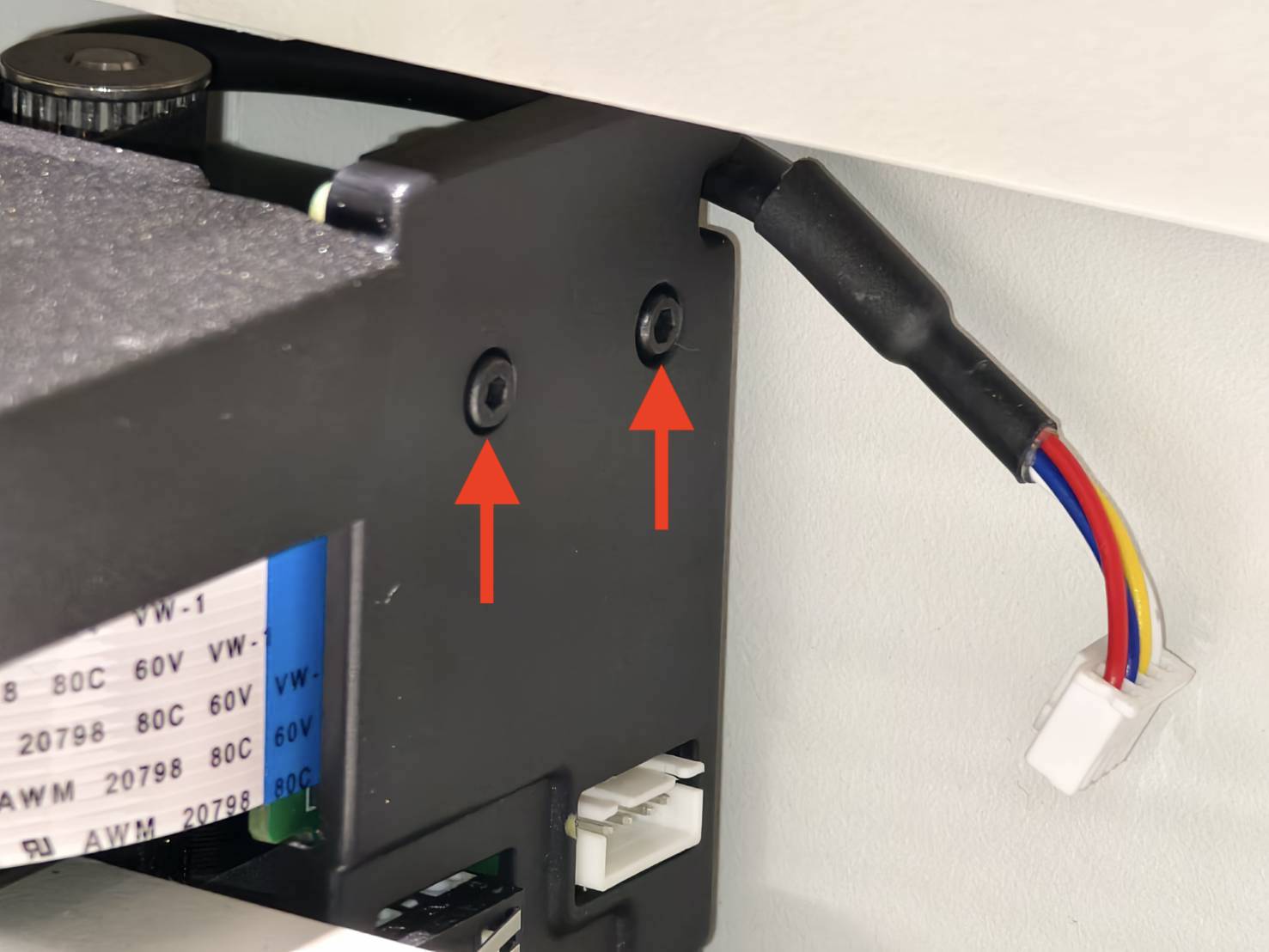

於機器左側，拔除X軸馬達線、移除2mm內六角螺絲兩顆，並移除X軸控制板保護殼。
建議使用細長型的起子，手部空間會比較大，L型板手則不適合。
示範影片：
步驟12

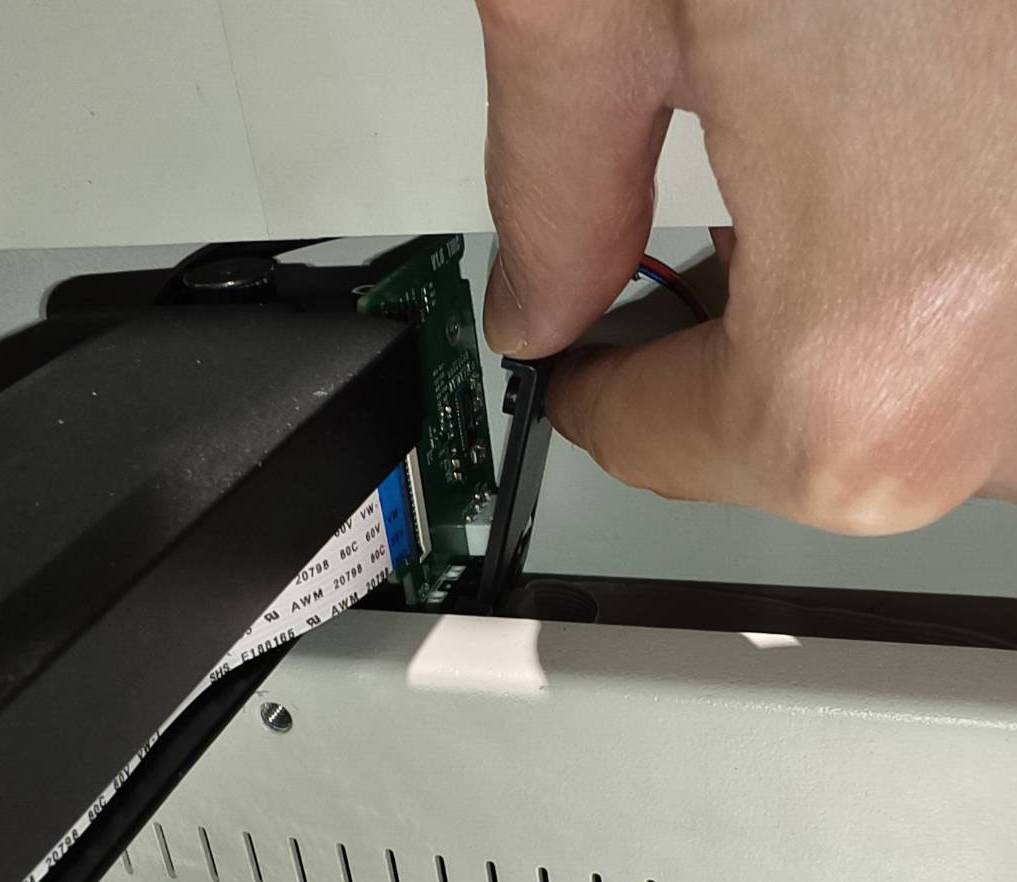

打開X軸控制板側的排線夾扣，並將排線從插槽中移除。
步驟13

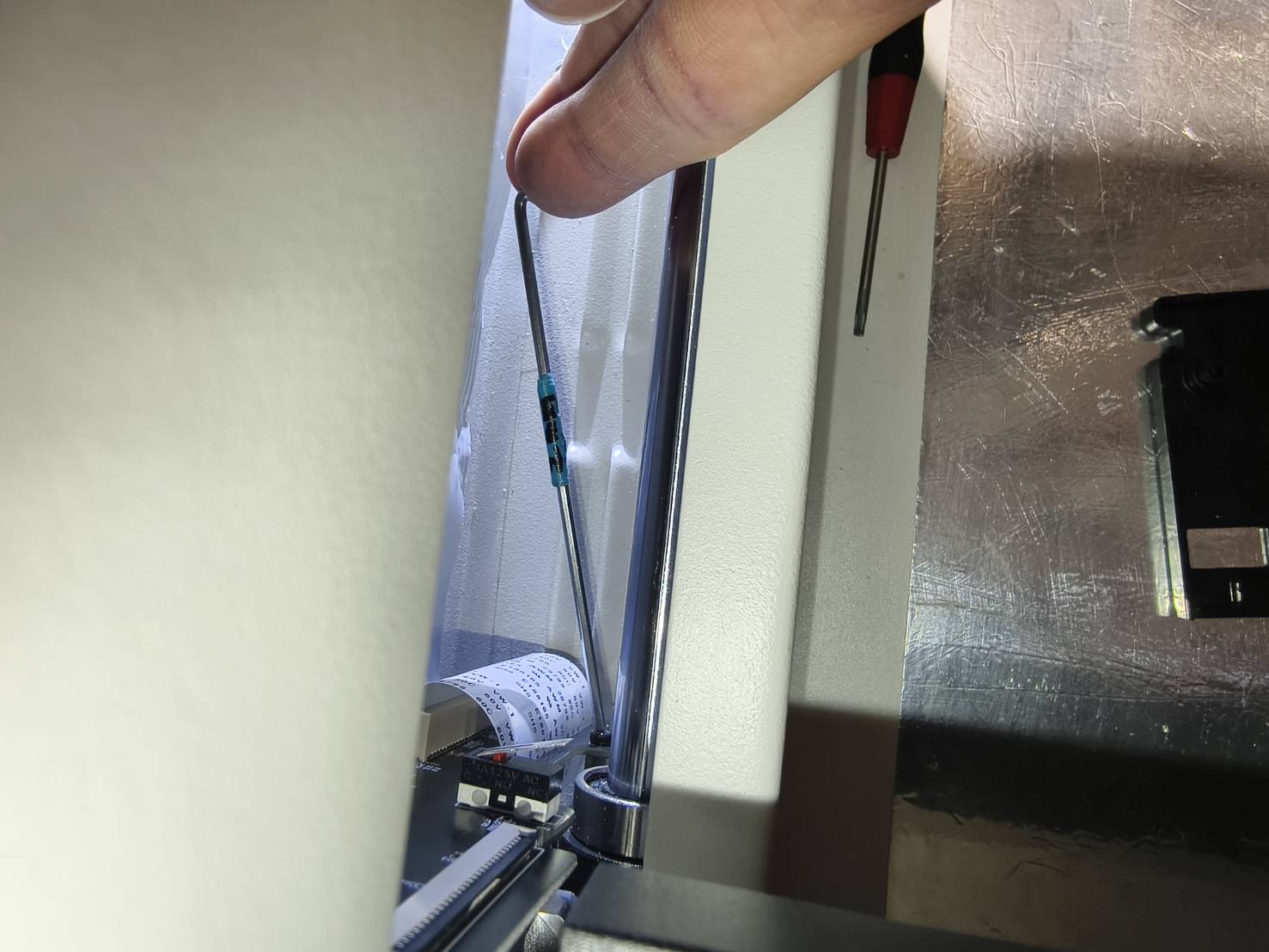

鬆開X軸控制板下方的短螺絲 (2mm六角起子)，建議起子先對位，再兩隻手一起施力。

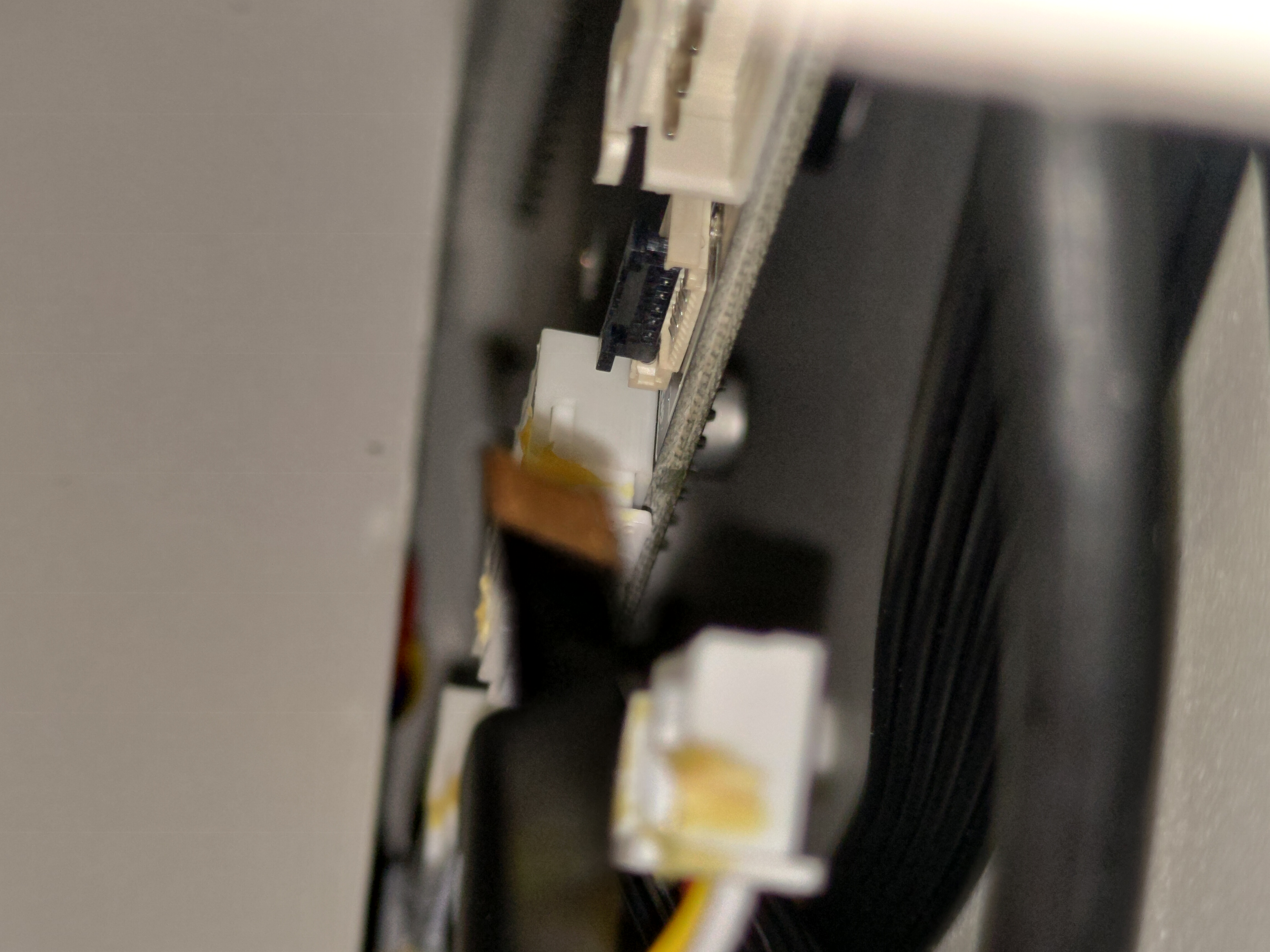

控制板鬆開後，小心地移除Y軸38Pin排線。
螺絲位置：
示範影片：
完整移除後：
注意
如果螺絲太緊無法鬆開，可以嘗試使用L型六角扳手，先將螺絲鬆開，再使用六角起子移除螺絲。
步驟14
將38-Pin排線完整移除。 (於靠近主板那側，部分排線有貼背膠)
步驟15

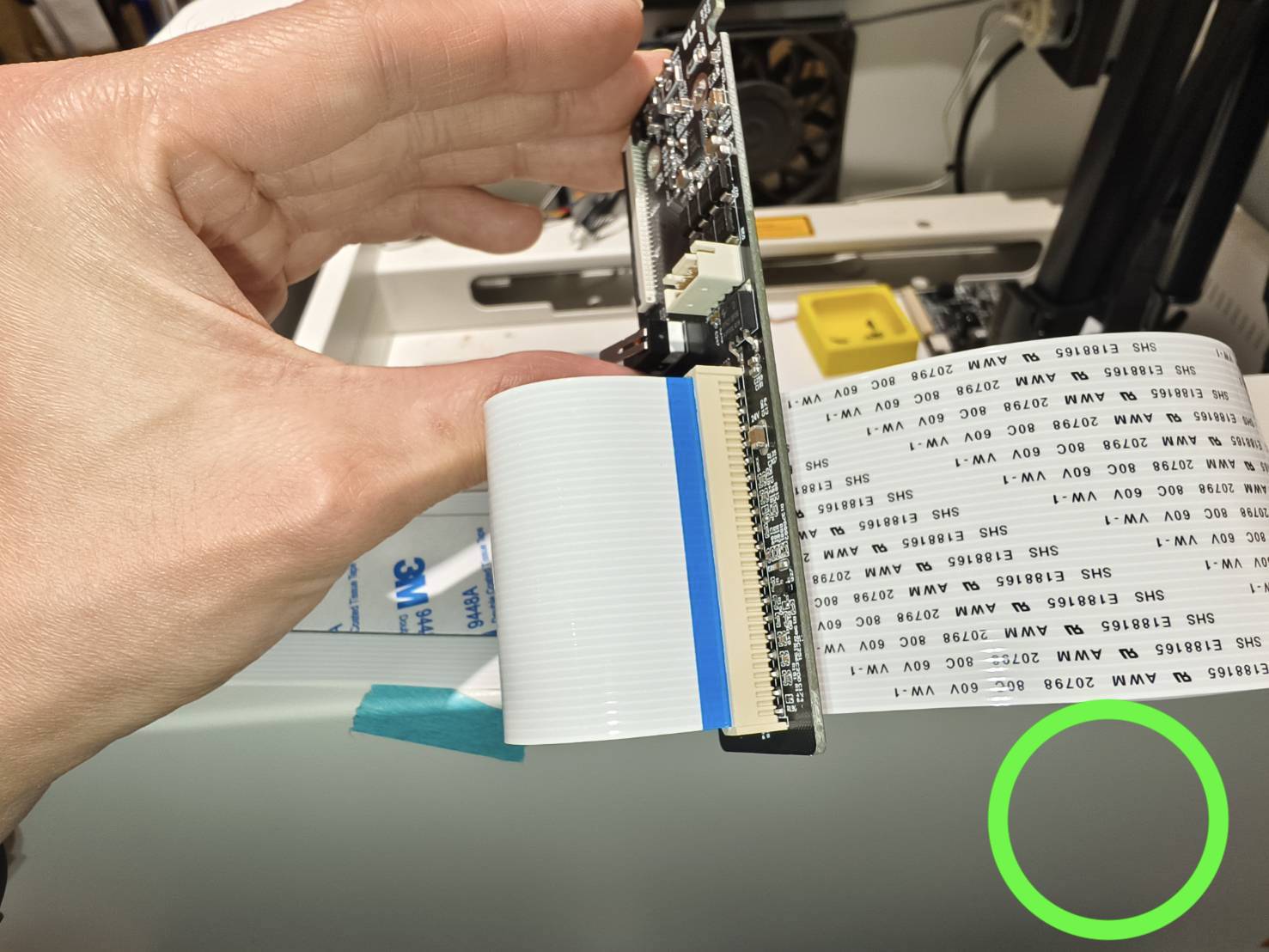

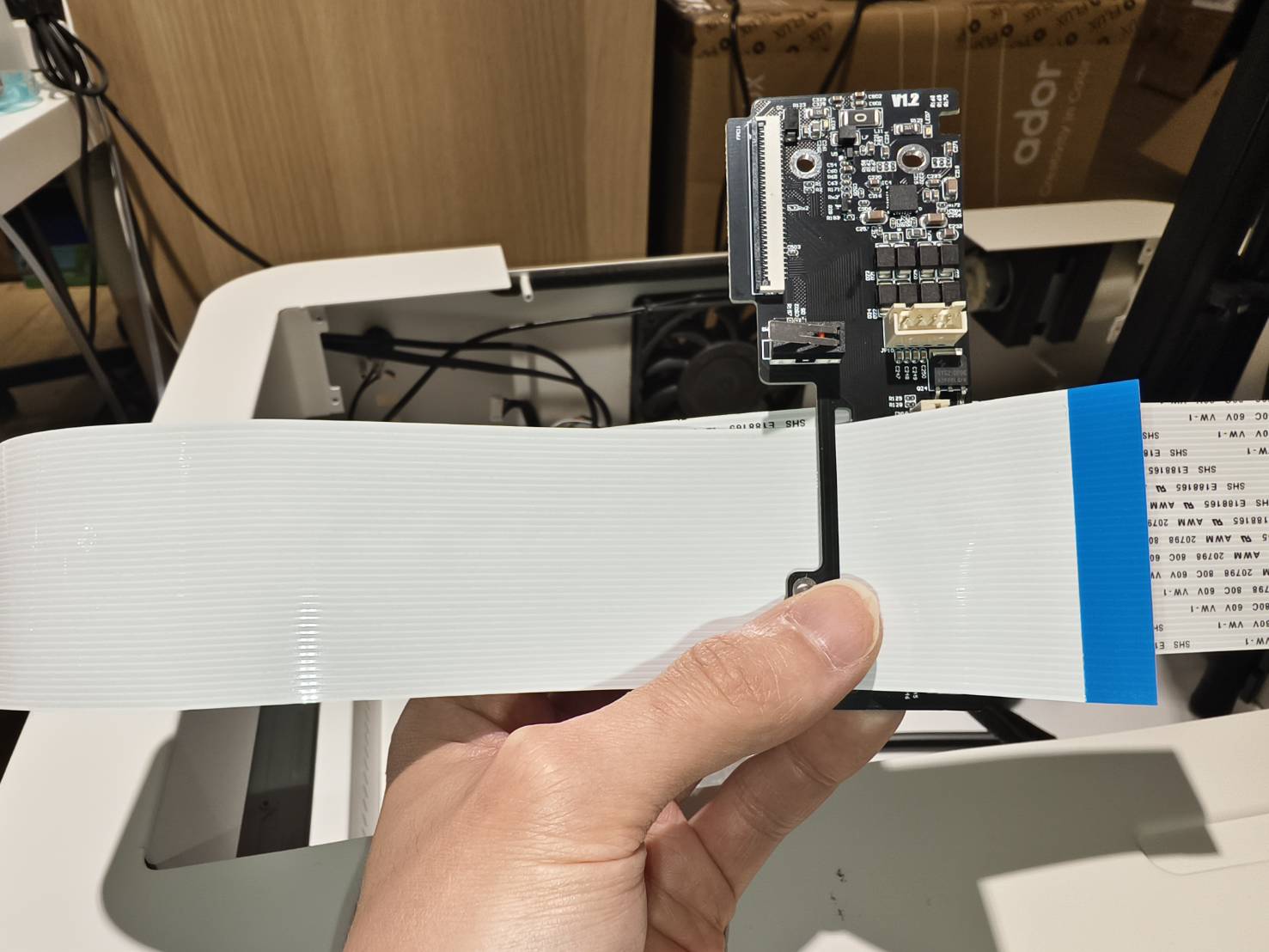

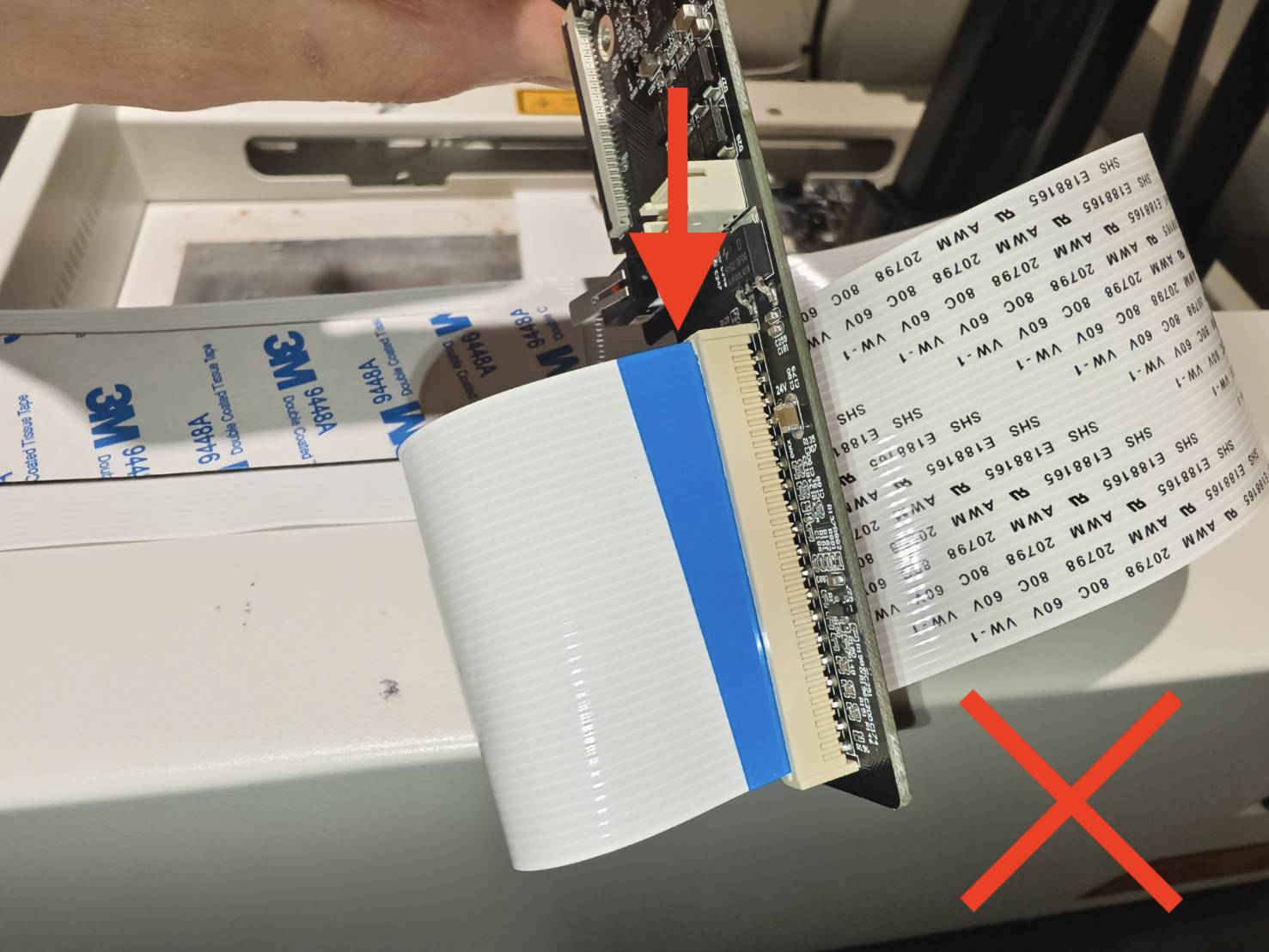

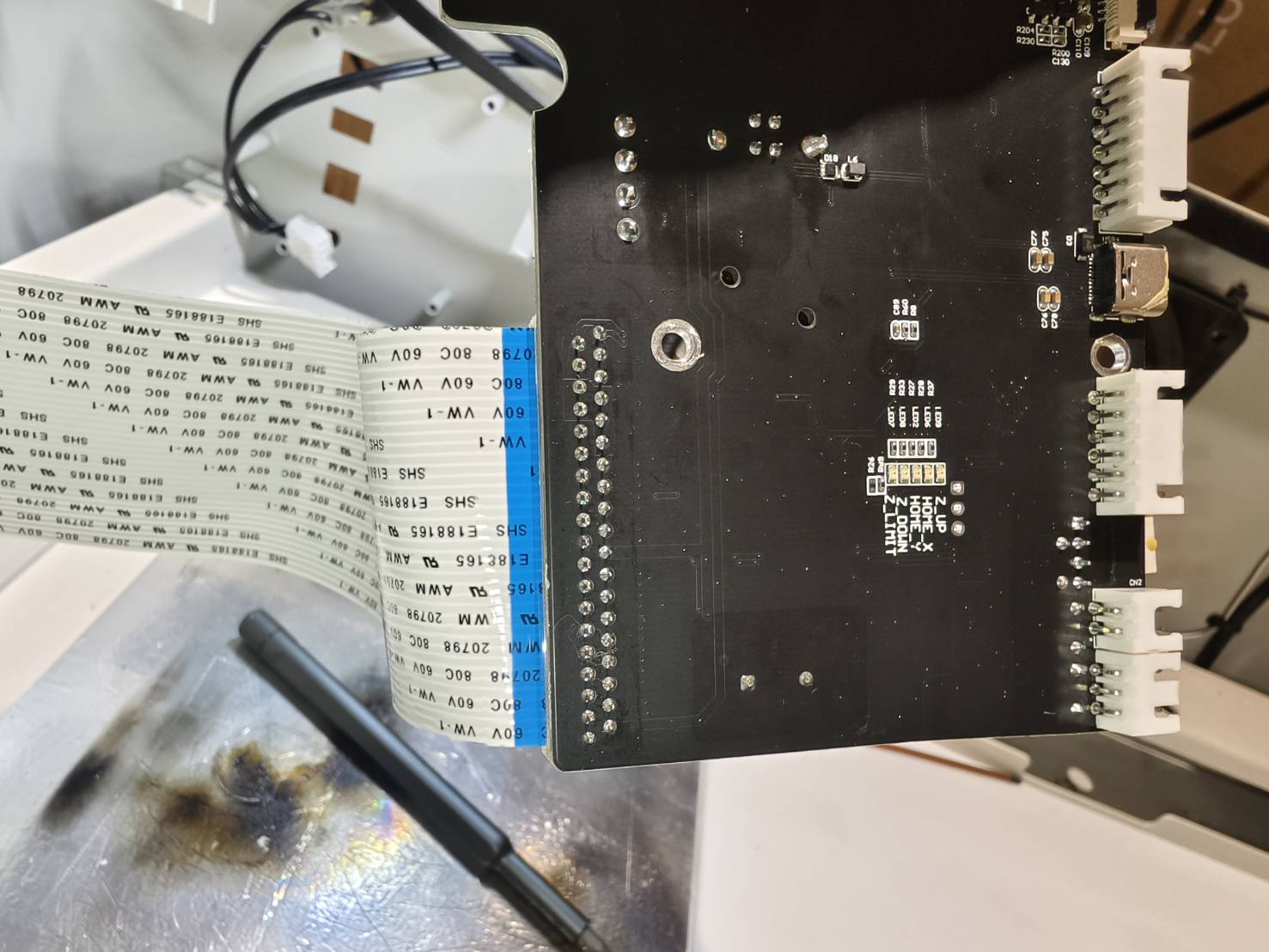

將新38-Pin排線穿進X軸控制板的預留孔裡(沒有背膠的那一側)，然後插入新38pin排線到X板。
請注意方向性，排線的藍色面需靠近端子，並確認排線確實插入X軸控制板。
示範影片：
步驟16

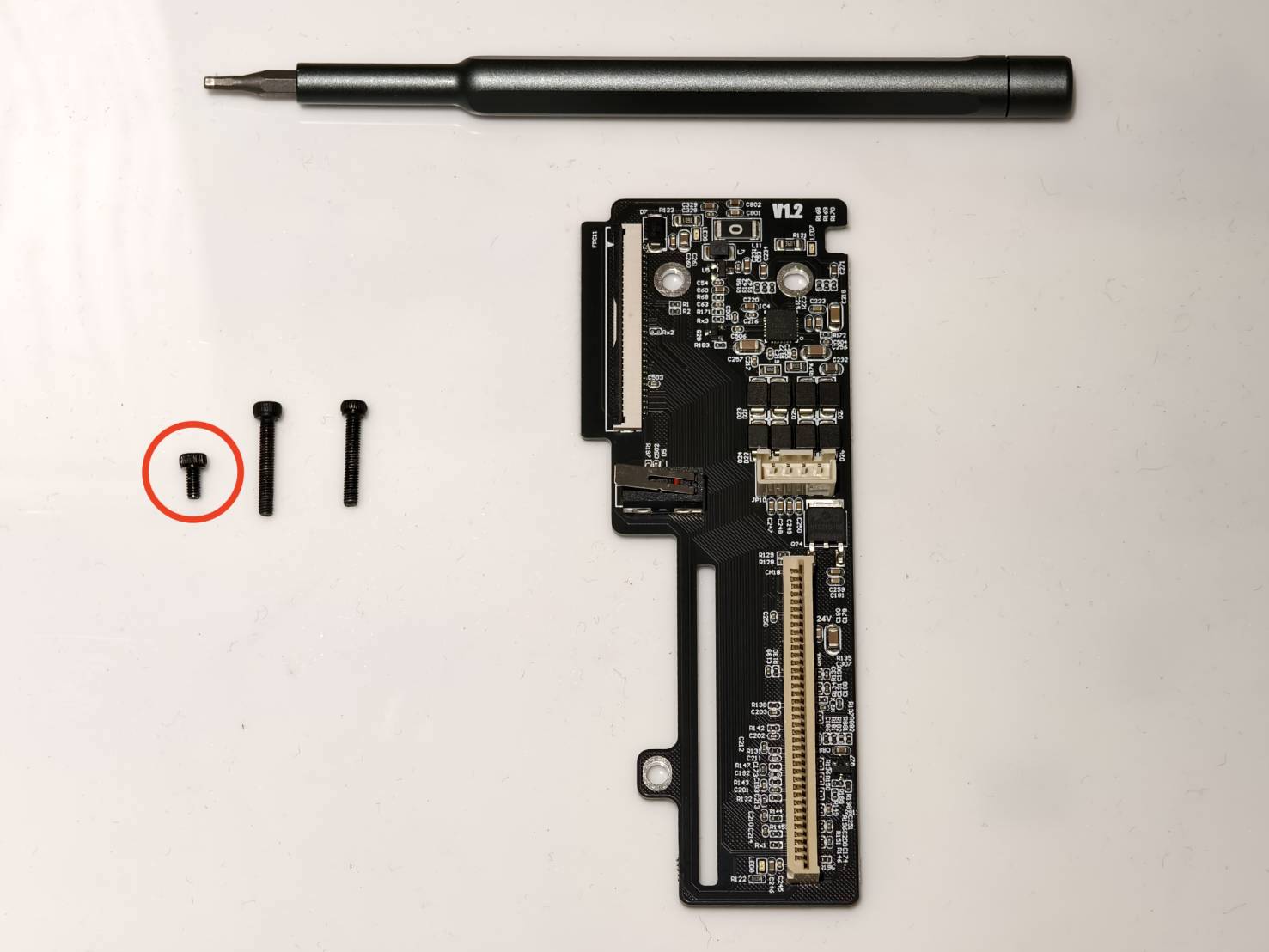

固定X軸控制板，請將「短」螺絲鎖在下方。 (螺絲位置)
有背膠的那一側需朝鈑金方向，如影片。
步驟17
安裝X軸控制板側的排線的30-Pin排線。
注意：排線應該要在插槽的中間，安裝正確的話，卡扣應該能輕鬆蓋起。
-

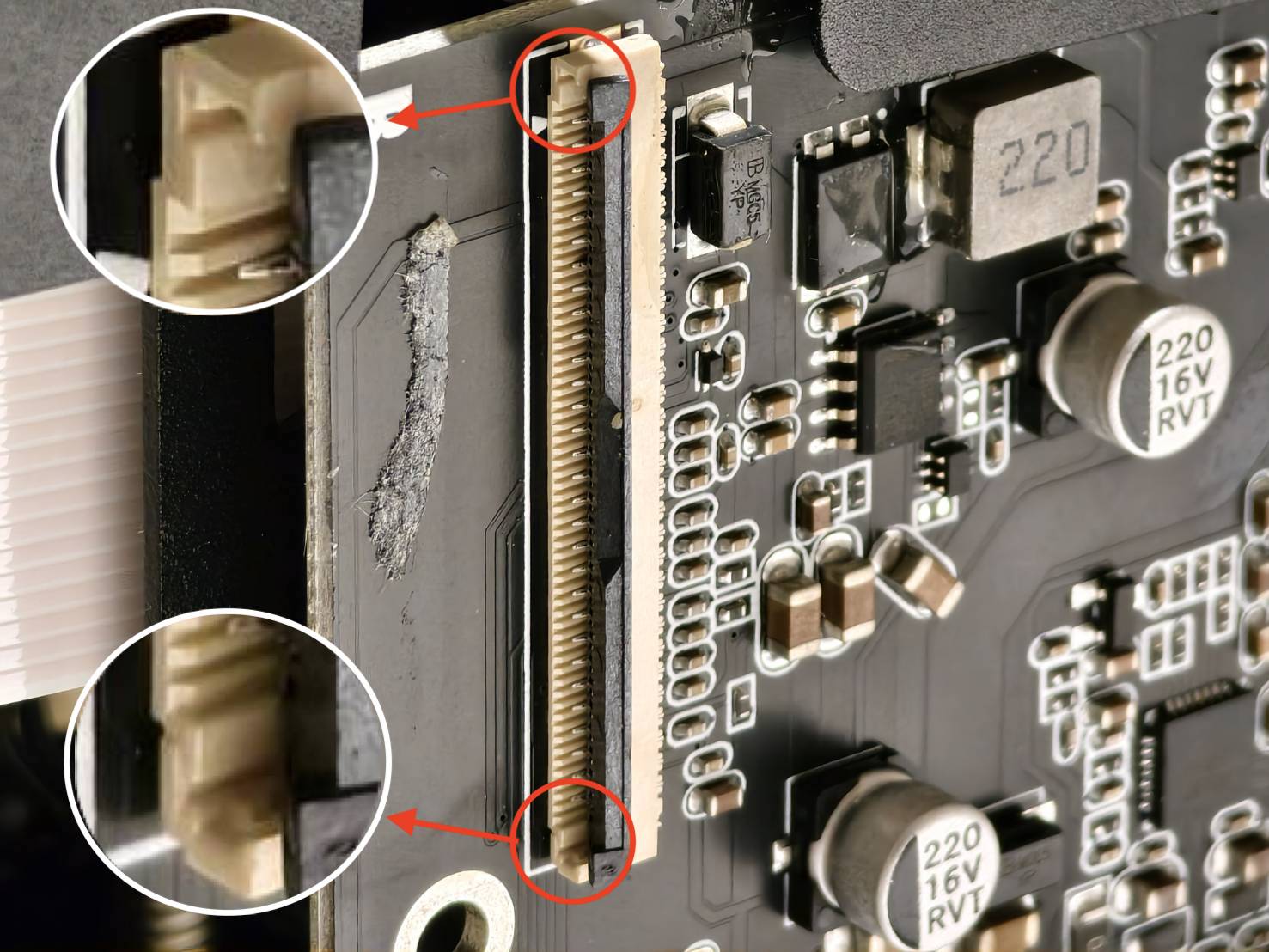

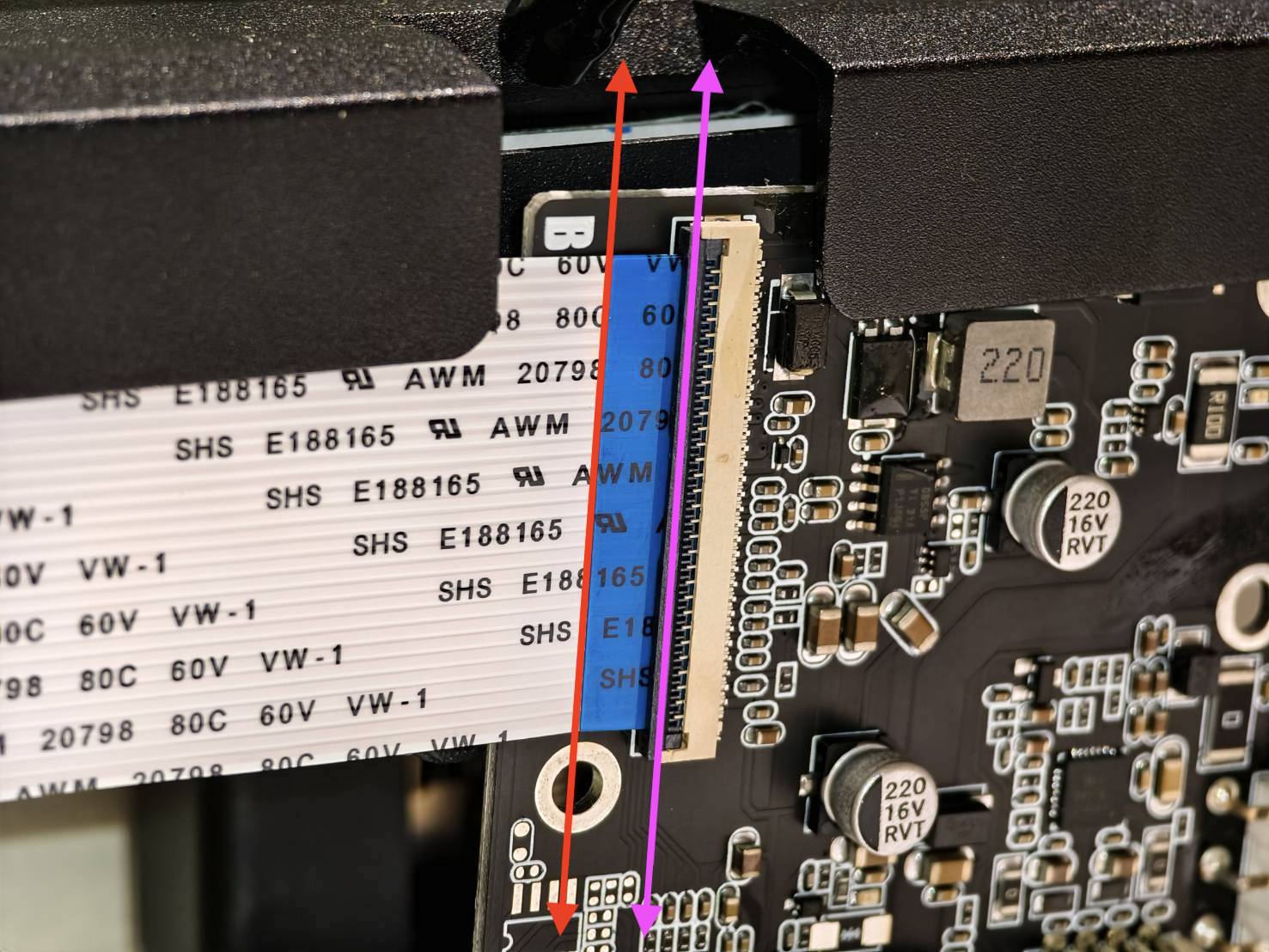

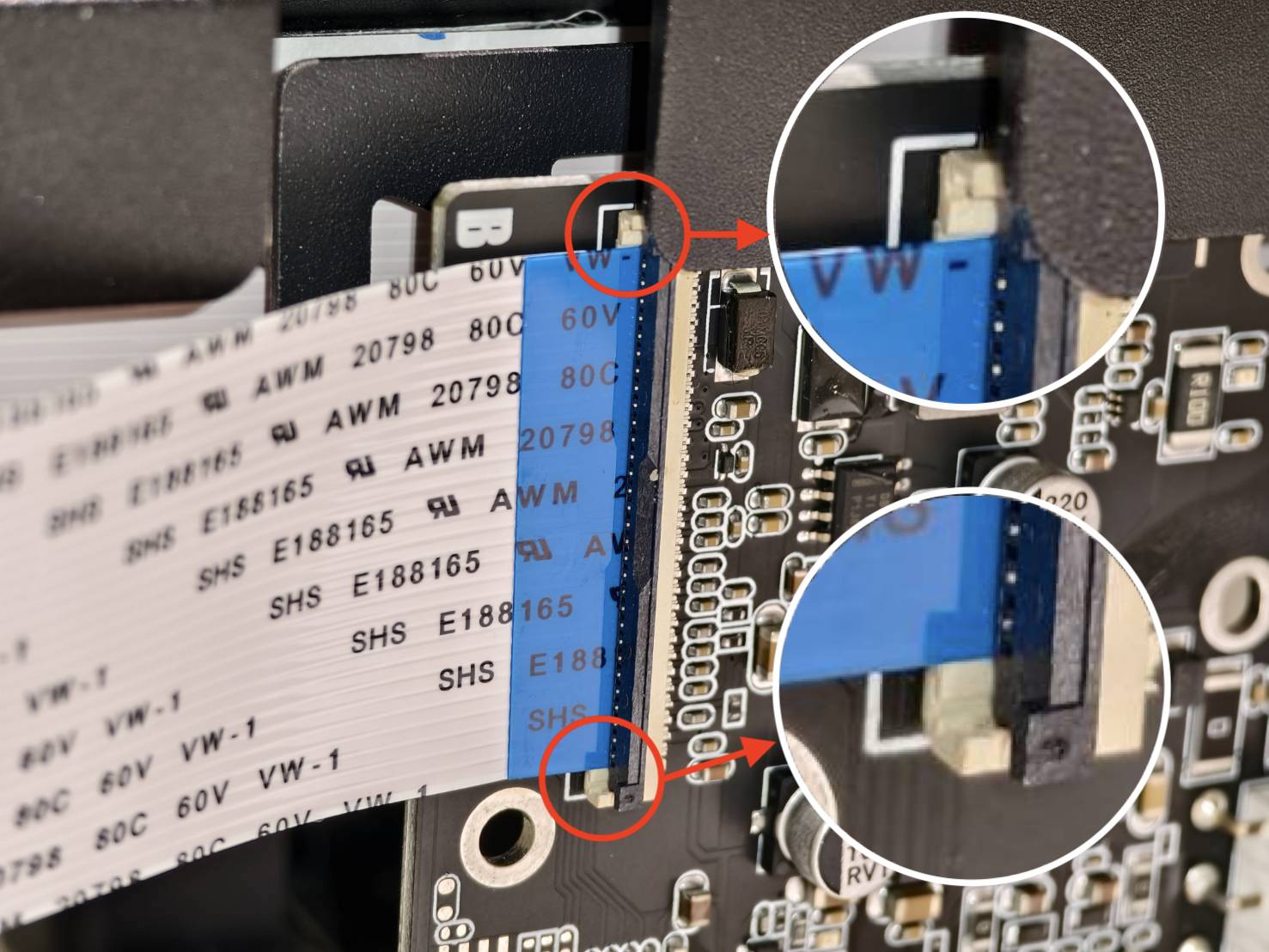

排線插孔的兩個邊緣會略高，如圖所示。
-

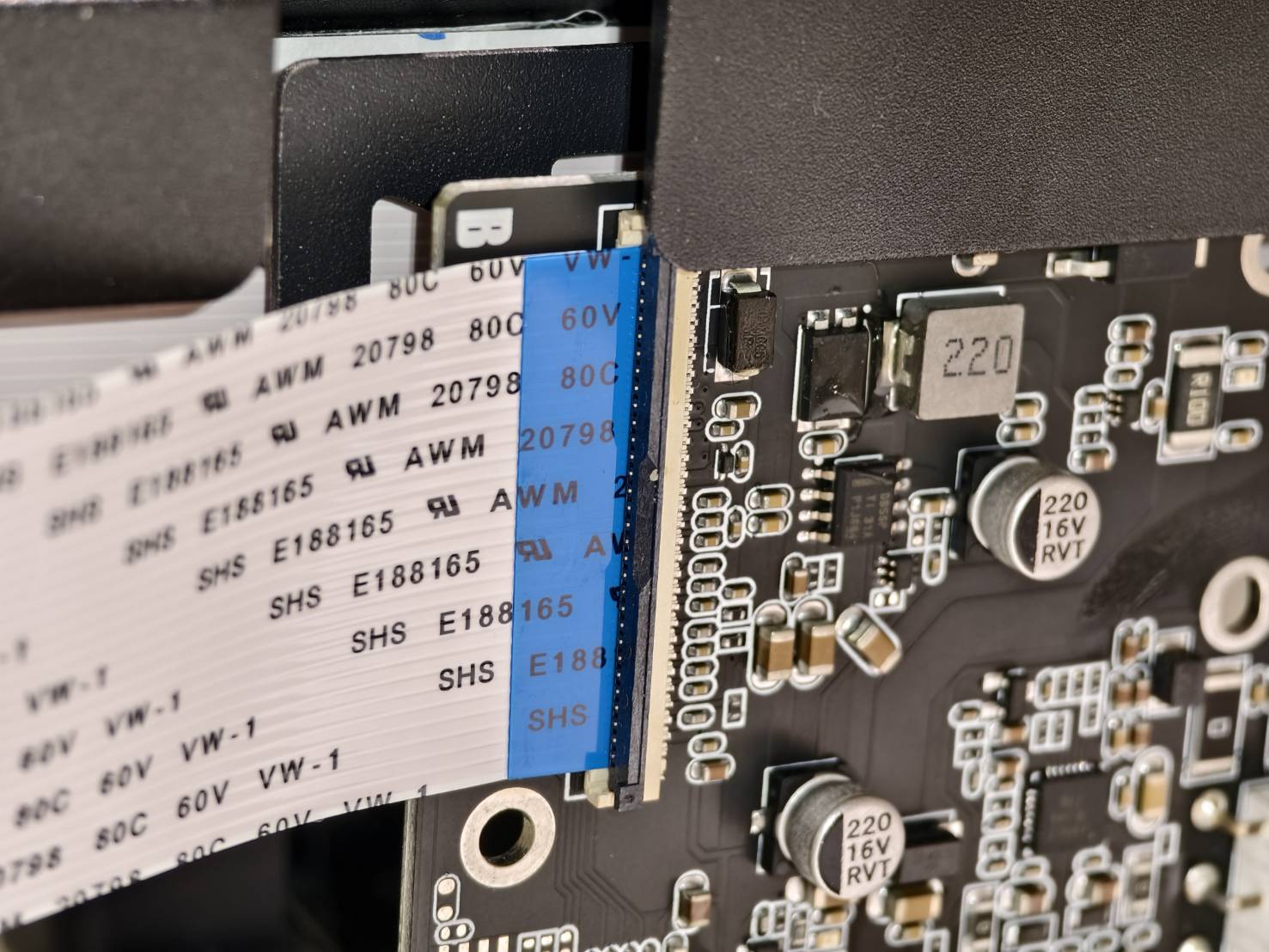

排線需插在中間，正確插入後應與略高處同高，如圖所示。 (卡扣未扣起)
-
正確插入才能順利將卡扣蓋起，且排線與插口平行，如圖所示。 (卡扣扣起)
-
示範影片：
步驟18
安裝X軸控制板保護殼、鎖上兩顆2mm內角「長」螺絲、插回X軸馬達線。
示範影片：
步驟19

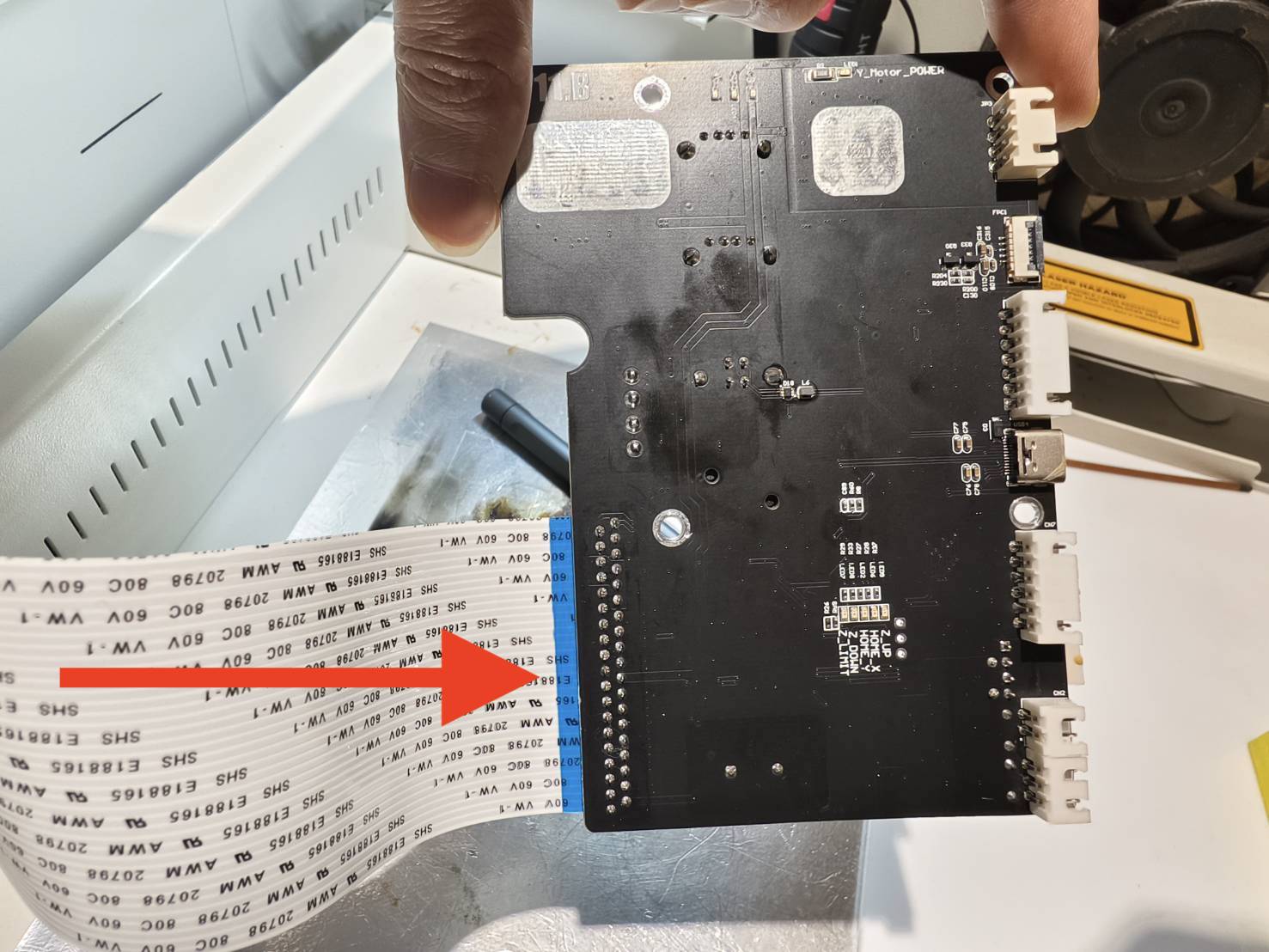

將38Pin排線插入主板 (注意方向性)
步驟20

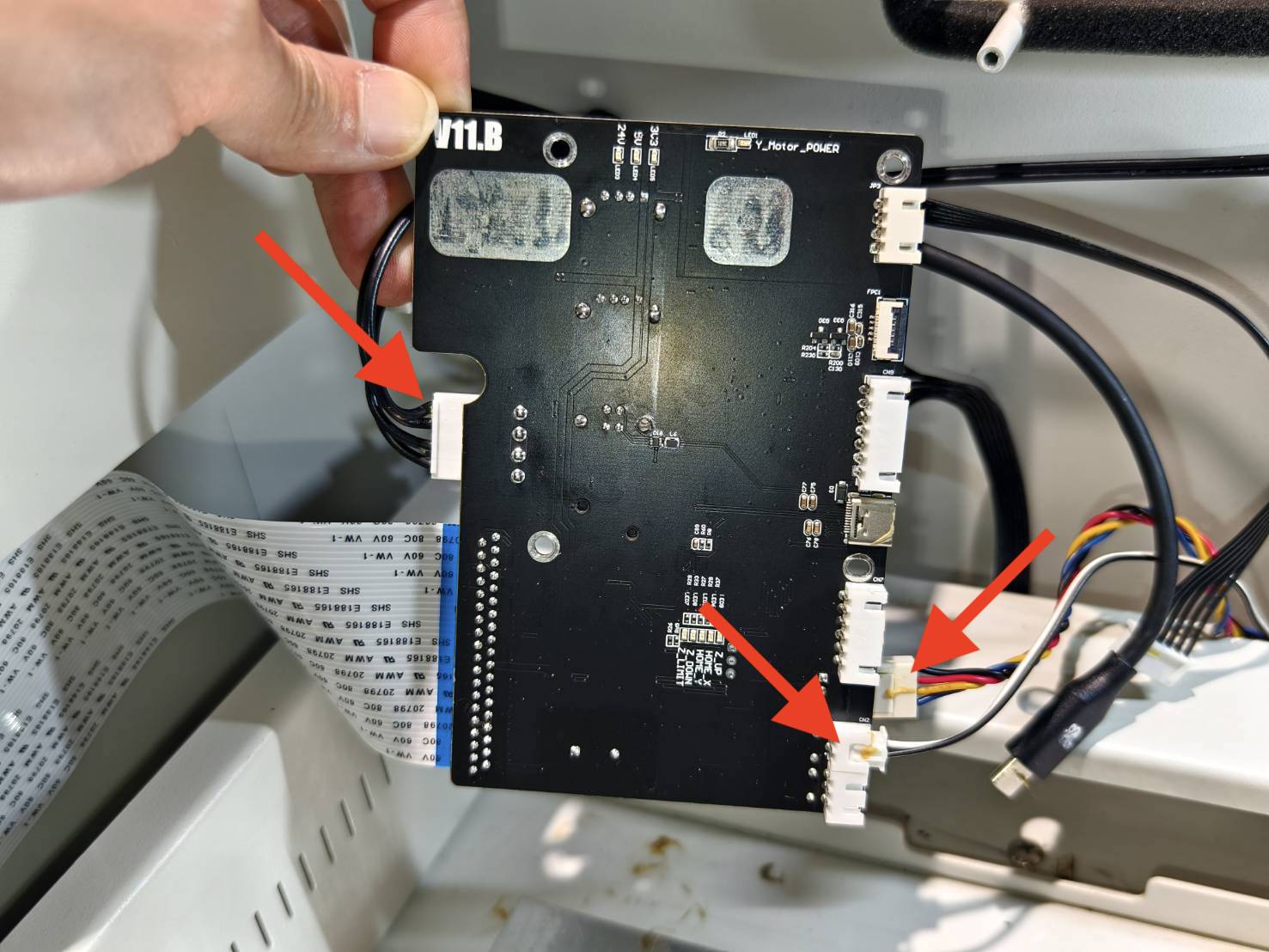

將船型開關排線(左側)、右側最下方主風扇排線與空氣幫浦排線連接至新主板上
步驟21
將主板歸位至鎖附位置。
先將38pin排線放入縫隙，主板下緣觸底，然後再左移將主板孔位對位，需整線。
步驟22
固定主板，鎖回四顆內六角螺絲。
步驟23

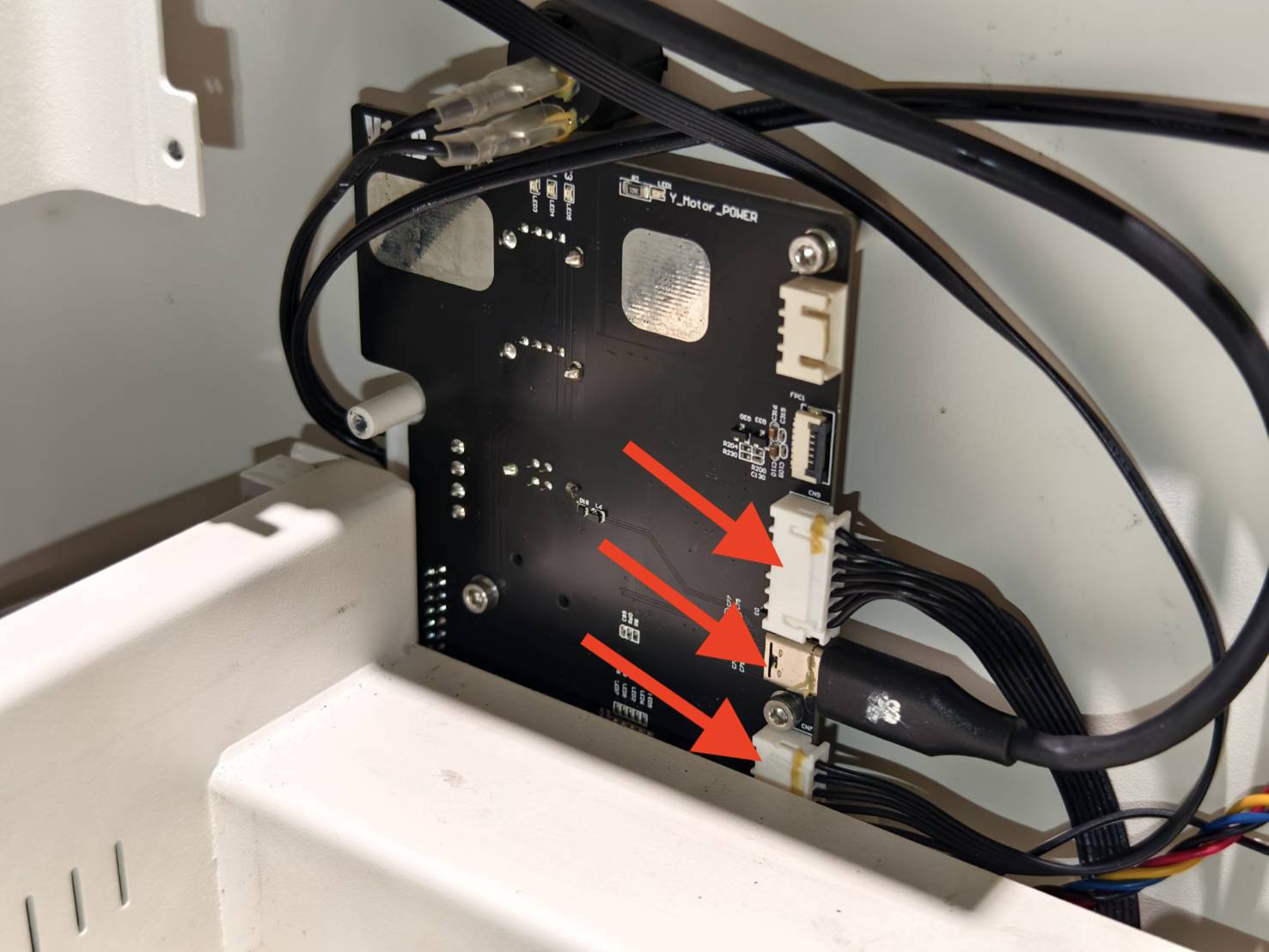

接回主板右側除了相機線與馬達線以外的排線
步驟24
將靠近X軸控制板的排線背膠撕掉一小段，然後將主板側轉角的排線推到底，對齊記號線後先黏一部分。
確定位置後，再將剩餘的背膠移除，確實黏貼。
步驟25
前後測試38-pin排線是否有凹折或是被下面的螺絲干擾的情況。
步驟26
開機測試自動對焦：
- 自動對焦正常 > 請繼續到步驟27
- 不成功，模組完全無反應 > 需重新插拔38-Pin排線 > 請回到步驟8
- 不成功，有反應，但有問題 > 需重新插拔30-Pin排線 > 請回到步驟11 - 12 再跳至 Step 17 - 18
步驟27
將門蓋放上機殼，並預留空間讓手能夠伸進機箱內。
步驟 28

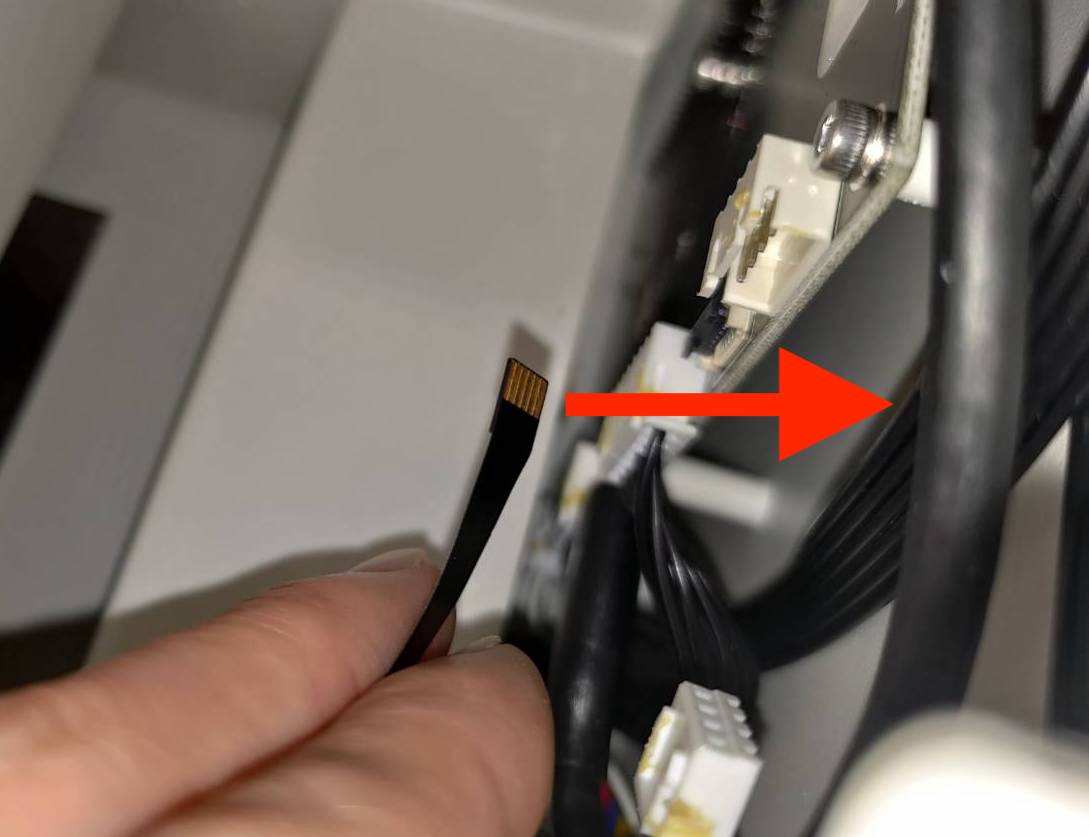

將相機線插回，並確實關閉夾扣。
注意：相機線的銅色金屬面需面向主板或面向自己。

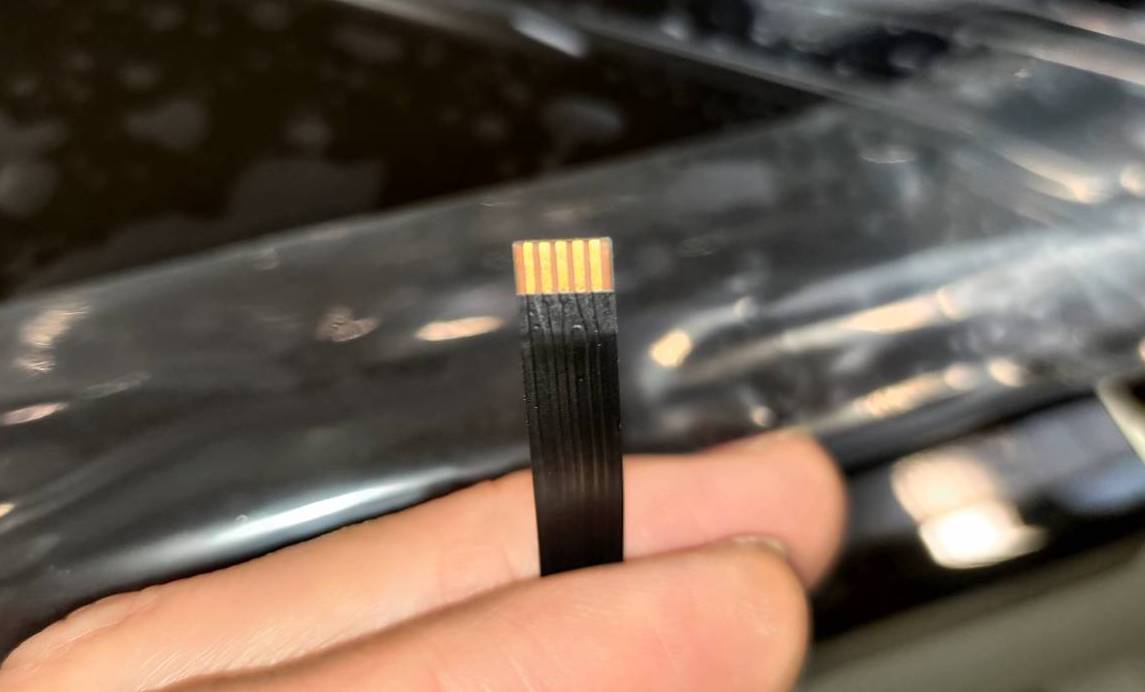

相機線金屬面：
金屬面需面向主板或自己：
插入排線：
夾扣扣上：
步驟 29
將馬達線插回。
步驟 30
將門蓋推至最底，然後鎖回8顆螺絲。
步驟 31
以上步驟完成後，表示門蓋已成功更換。
但因步驟中有移動到門蓋與相機，因此最後一步再請您先執行相機校正，再繼續使用機器。
請參考此頁面：相機校正
