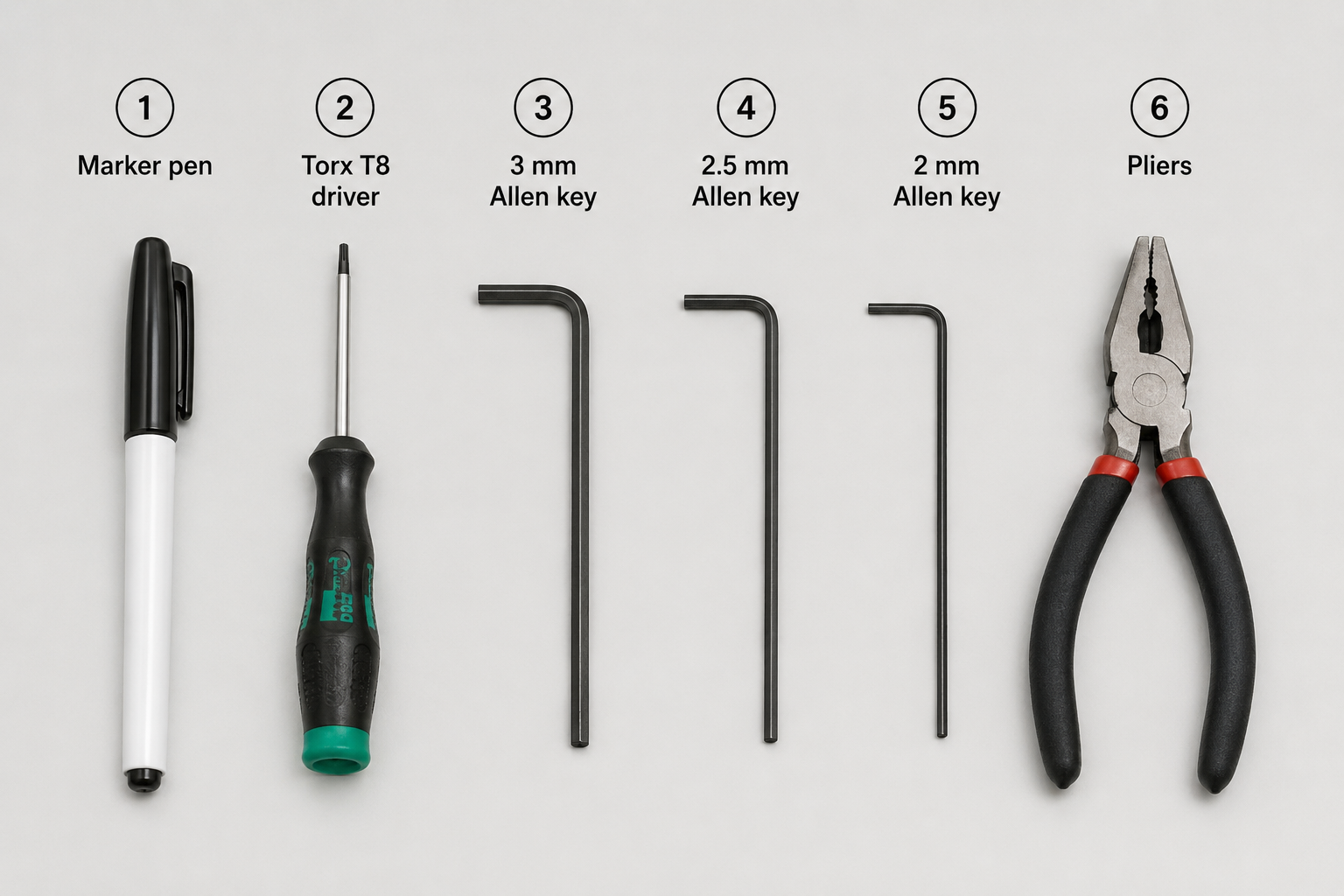

工具
| 1 | 馬克筆 |
| 2 | Torx T8 起子 |
| 3 | 3 mm 六角扳手 |
| 4 | 2.5 mm 六角扳手 |
| 5 | 2 mm 六角扳手 |
| 6 | 鉗子 |
步驟 1
關閉機器電源並拔除電源線。
翻轉機器以查看機器底部。
步驟 2

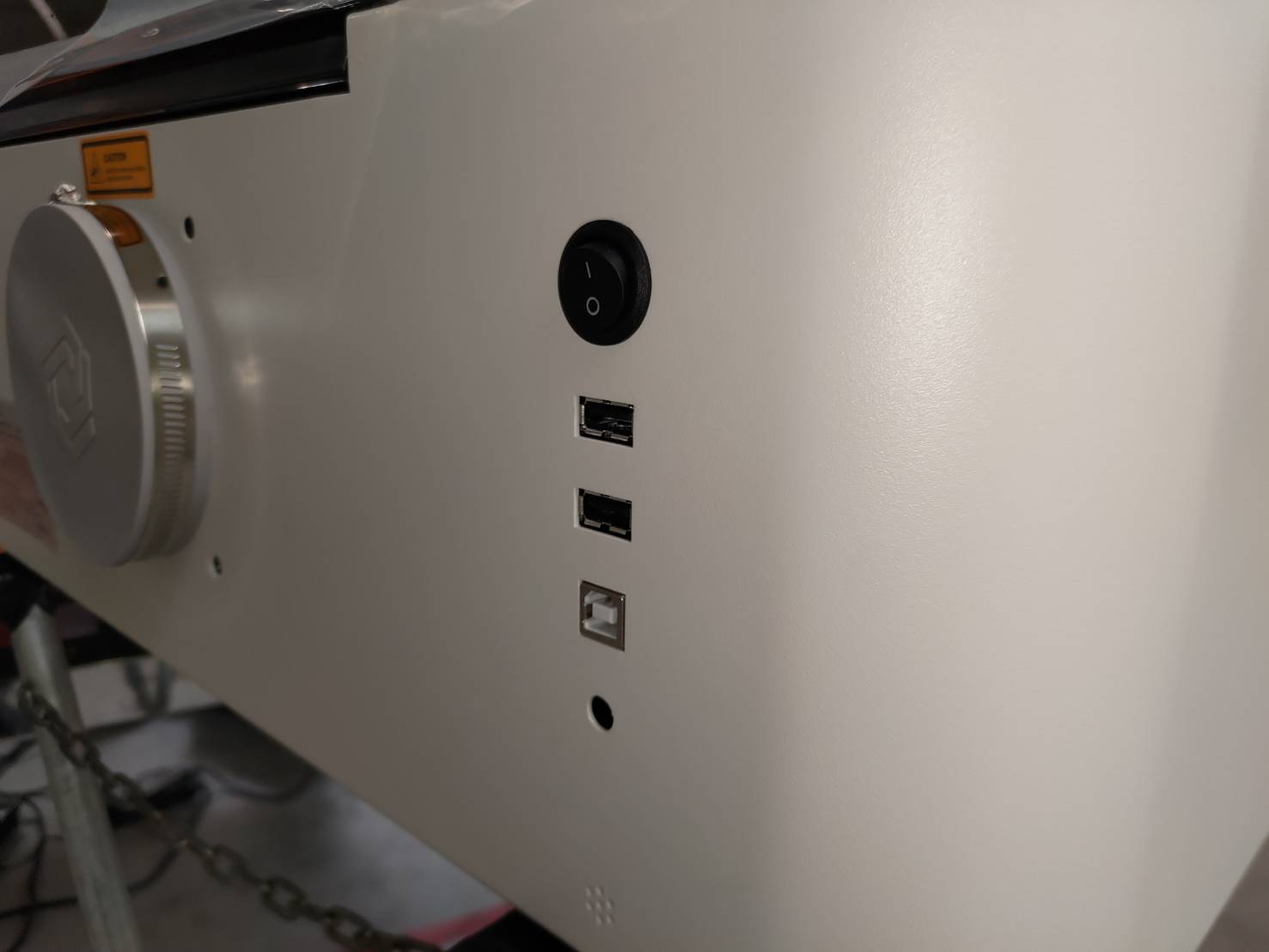

標記靠近 USB 連接埠的橡膠腳墊和螺絲。
標記的目的是因為此腳墊的螺絲比其他螺絲短，必須安裝在相同位置。
步驟 3
卸下這些底部螺絲。
(T8 螺絲 x 6pcs ＆ 3mm 內六角螺絲 x 4pcs)
步驟 4
將機器翻轉過來並卸下側面螺絲。(T8 螺絲 x 2pcs)
步驟 5

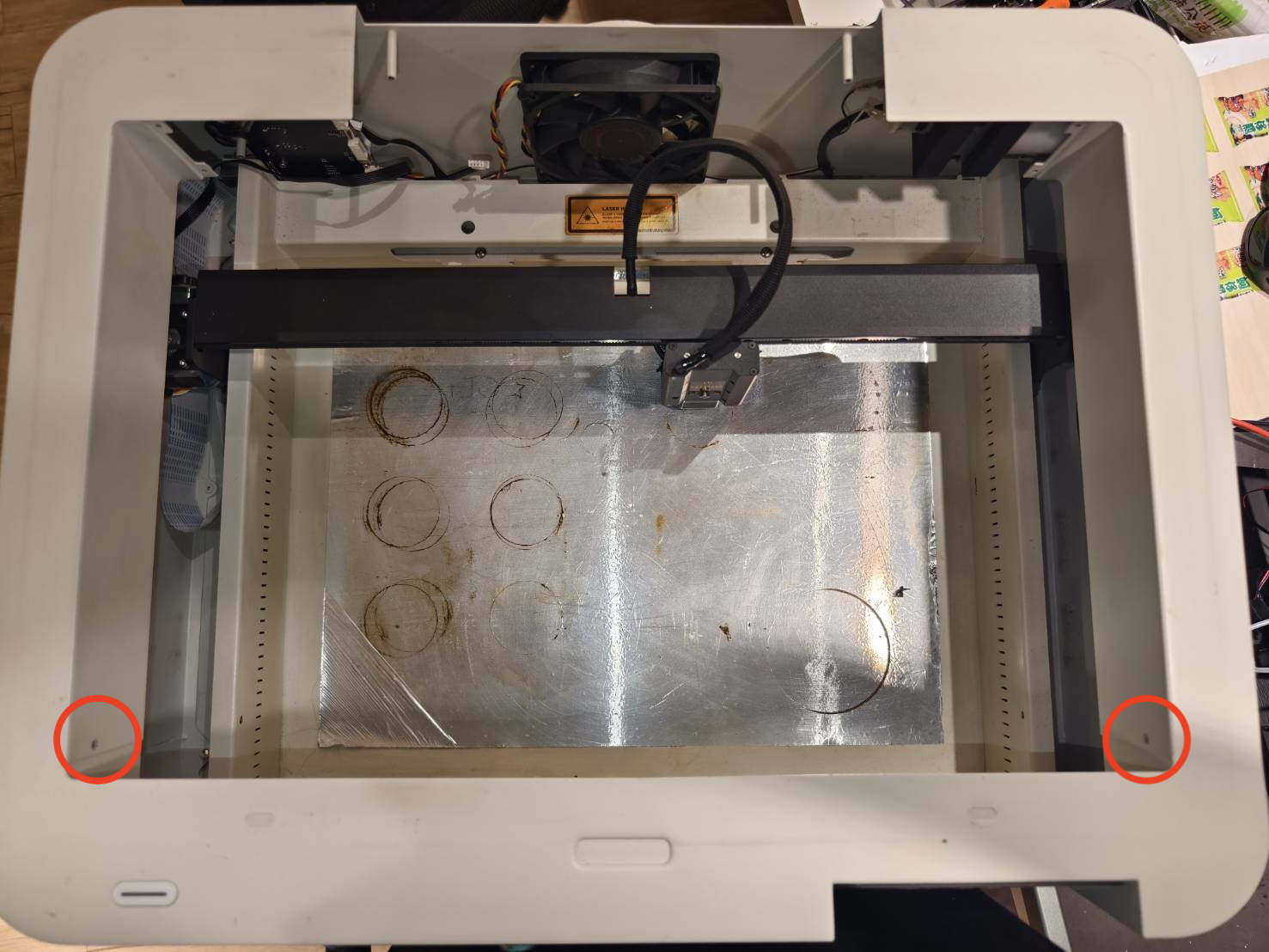

使用筆在兩側的螺絲孔上做記號。
此記號有助於確保重新組裝時的正確方向。標記的一側應朝向工作區域。

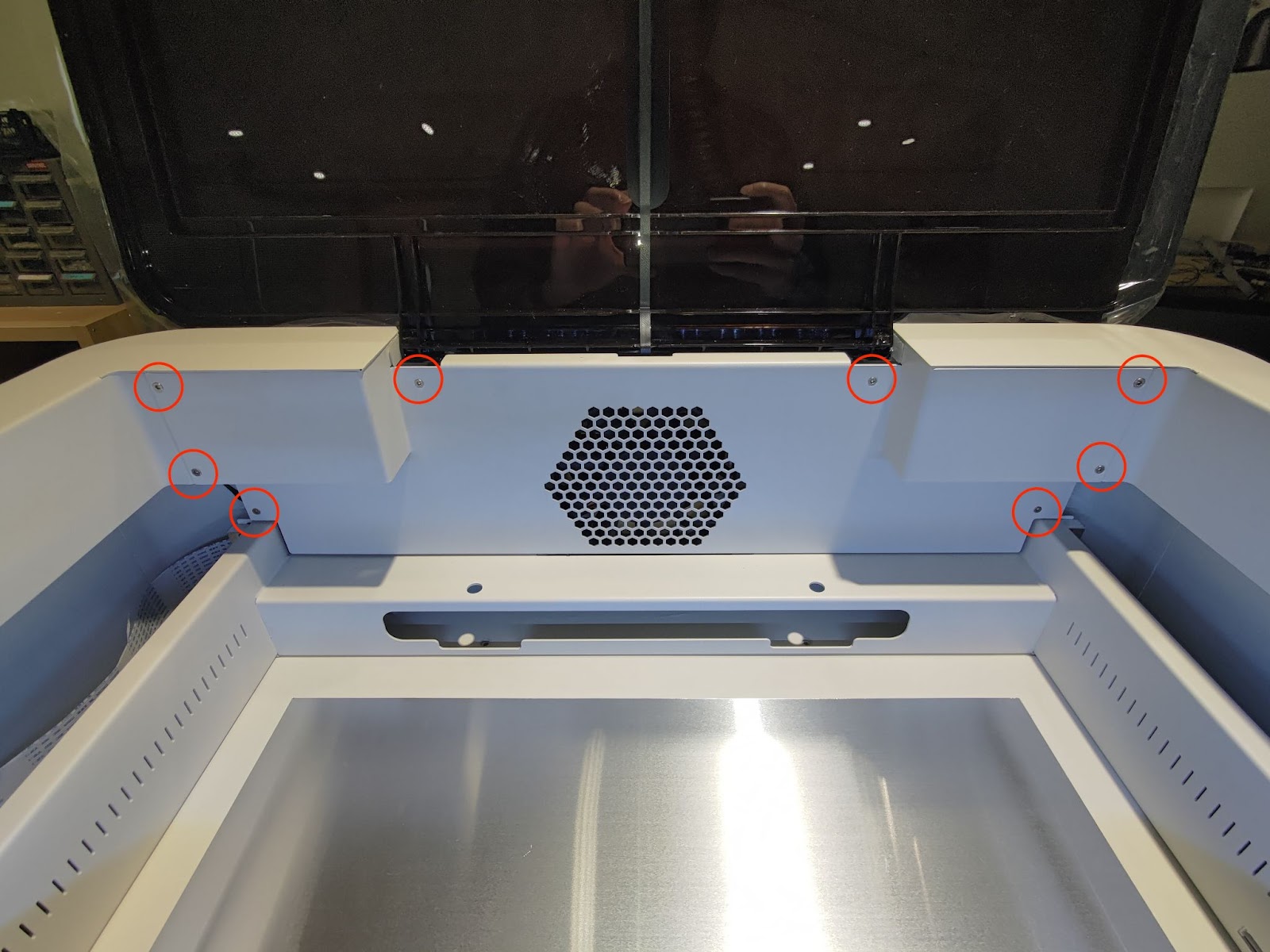

步驟 6
移除螺絲。T8 螺絲 x 8pcs（板件與門蓋相連接。）

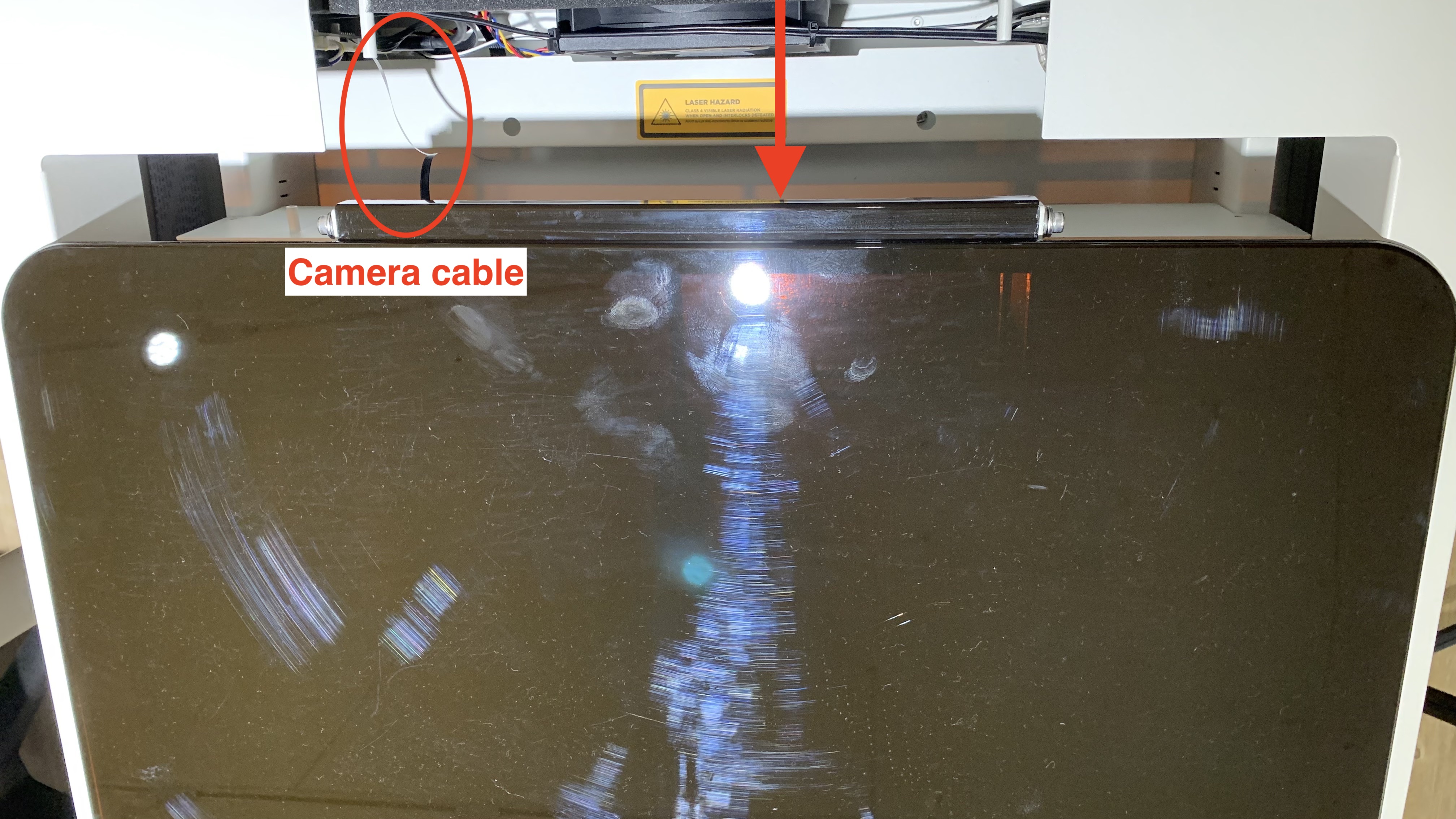

步驟 7
將板件與門蓋稍微向前移動。
步驟 8

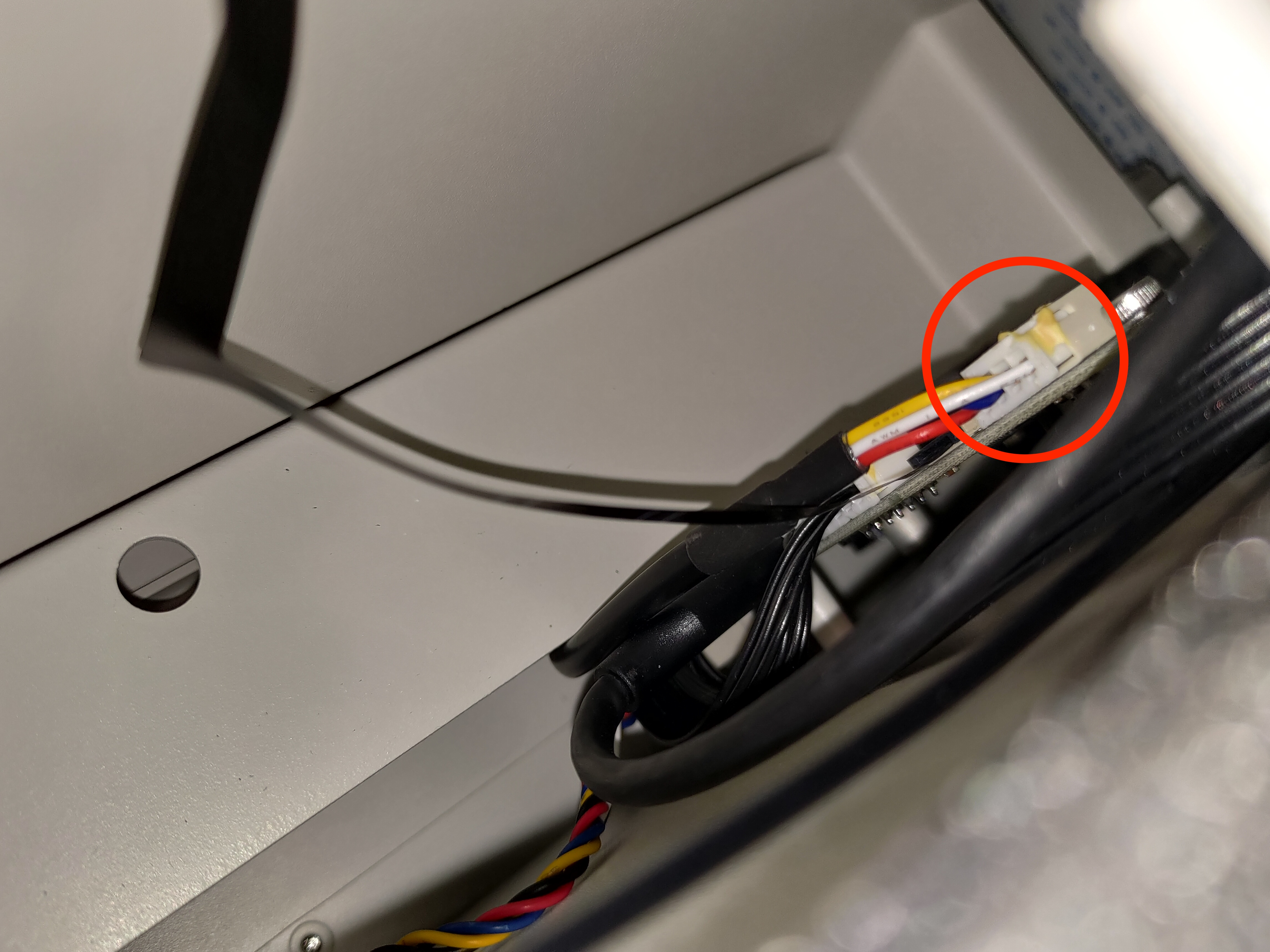

移除 Y 軸馬達線。（移除此線後，相機線纜會更容易拆卸。）
步驟 9
移除相機線。
請注意線上有一個卡扣鎖定。打開卡扣以移除相機線。

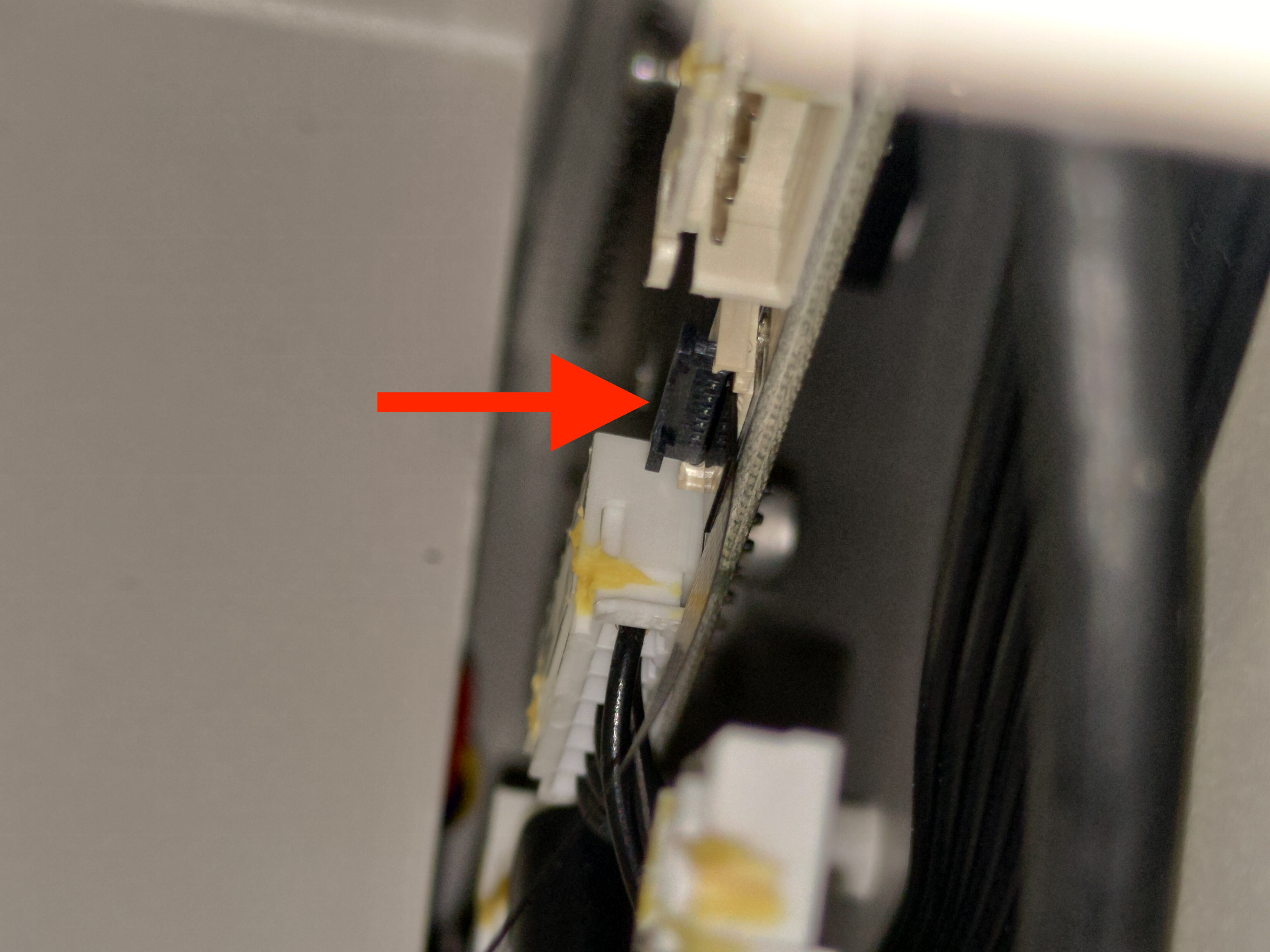

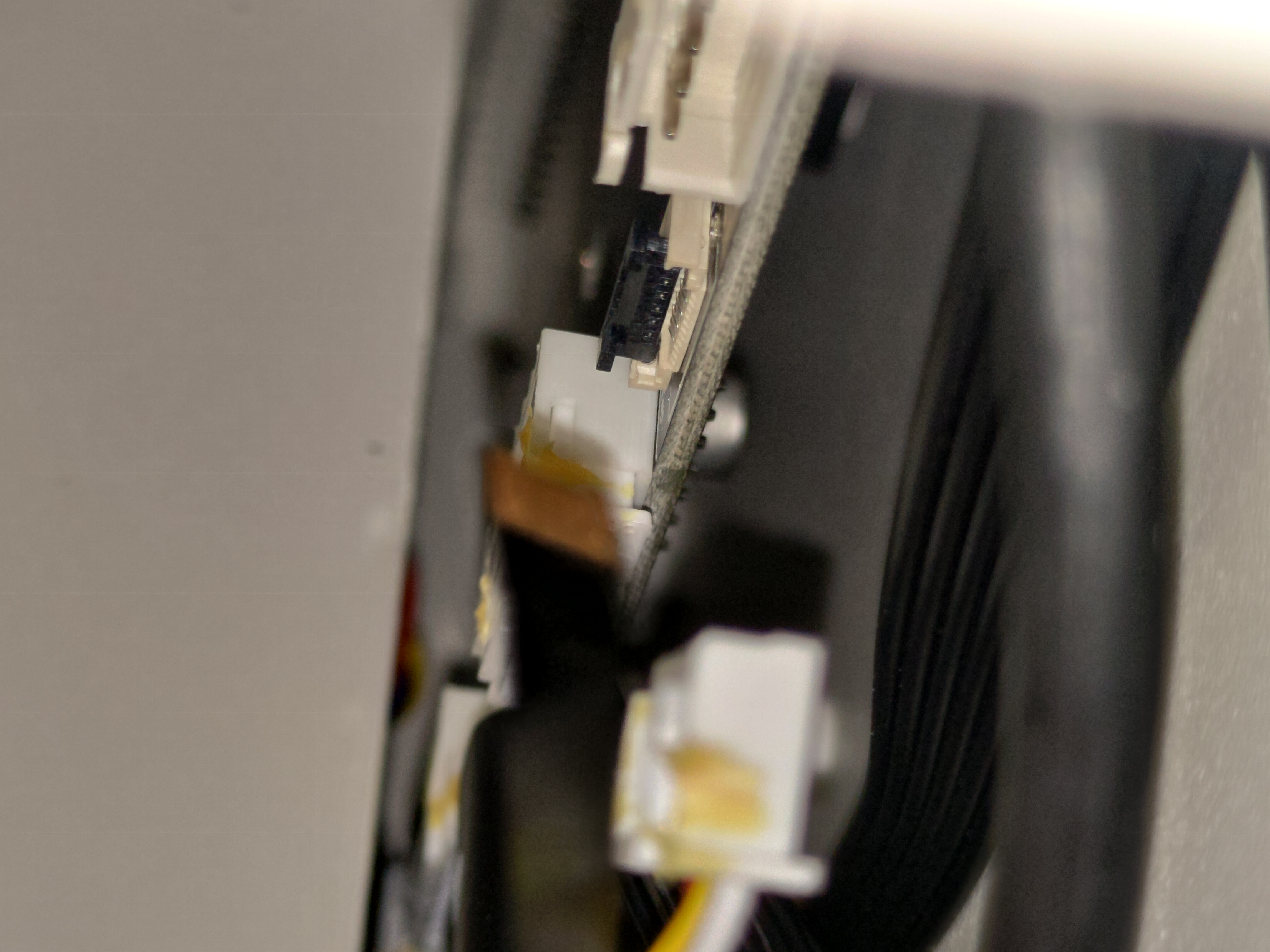

卡扣鎖定：

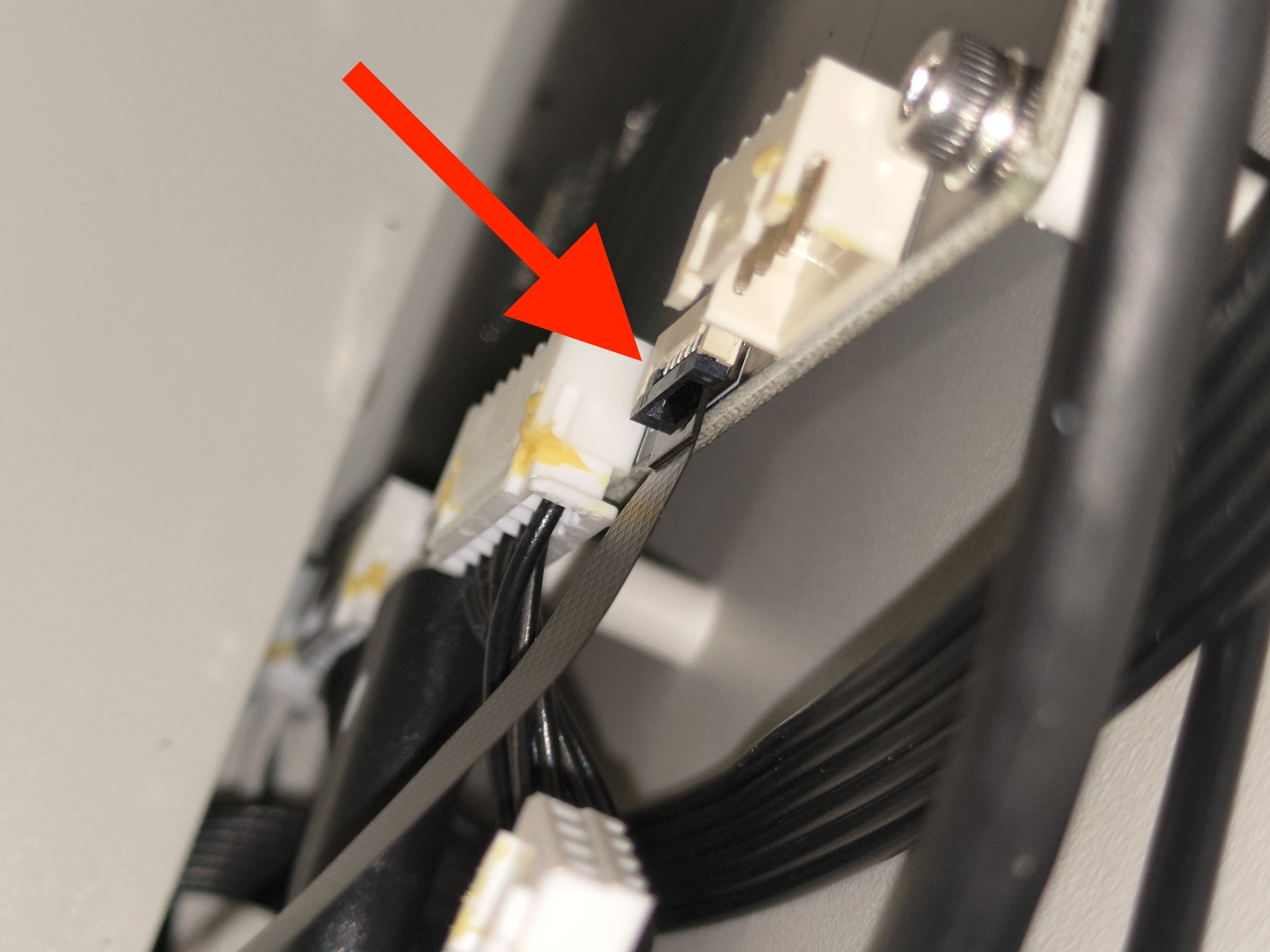

卡扣解鎖：

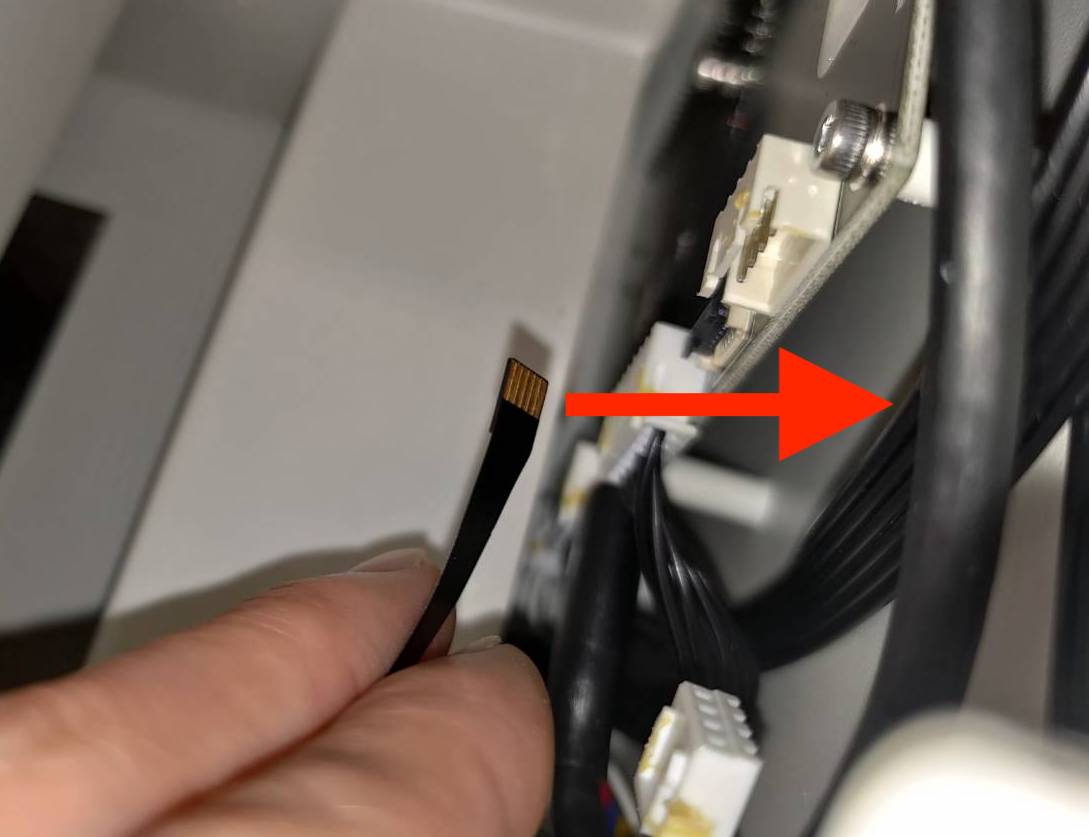

拉出線路：
步驟 10

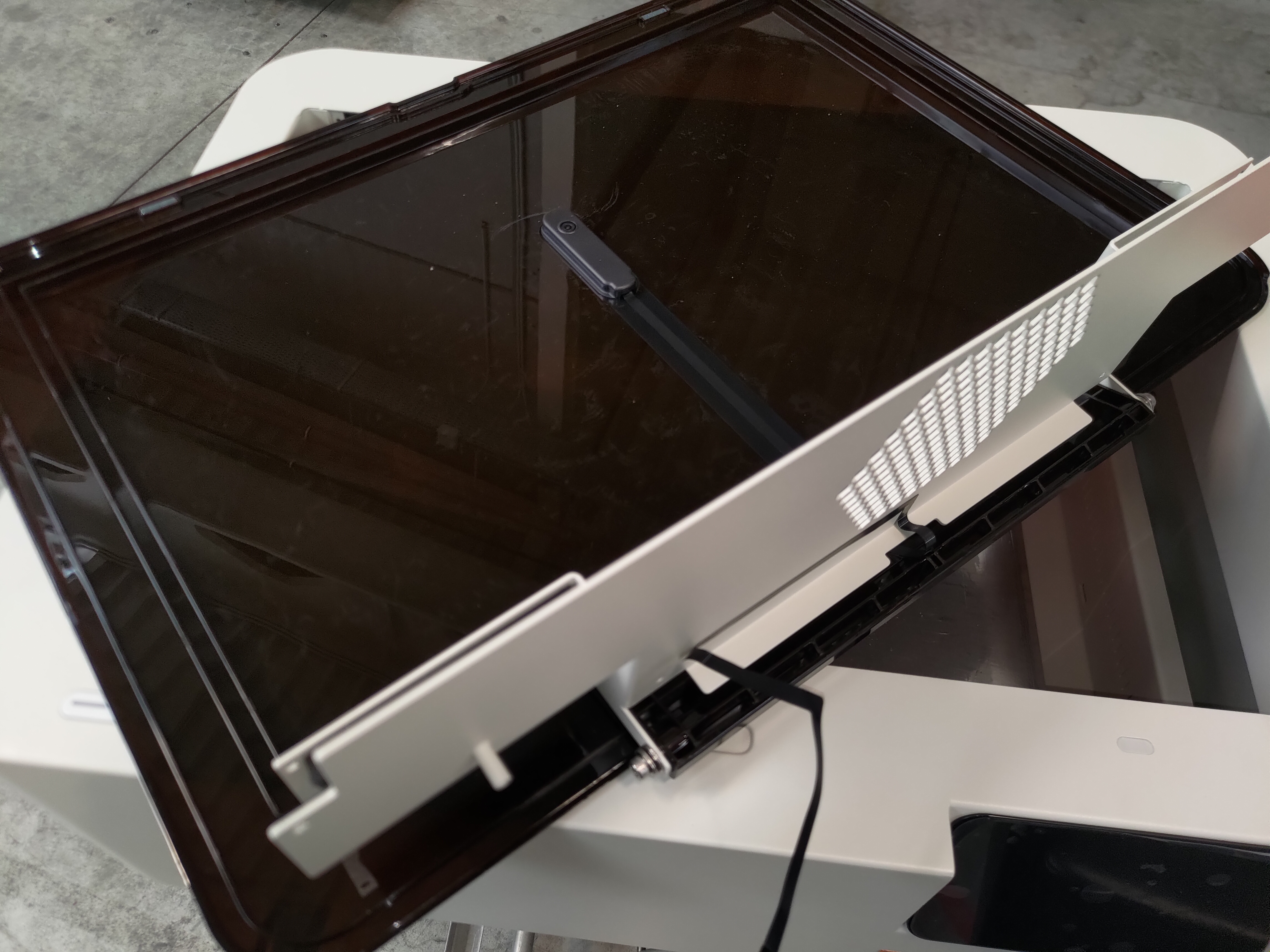

移除底板與門蓋。
步驟 11

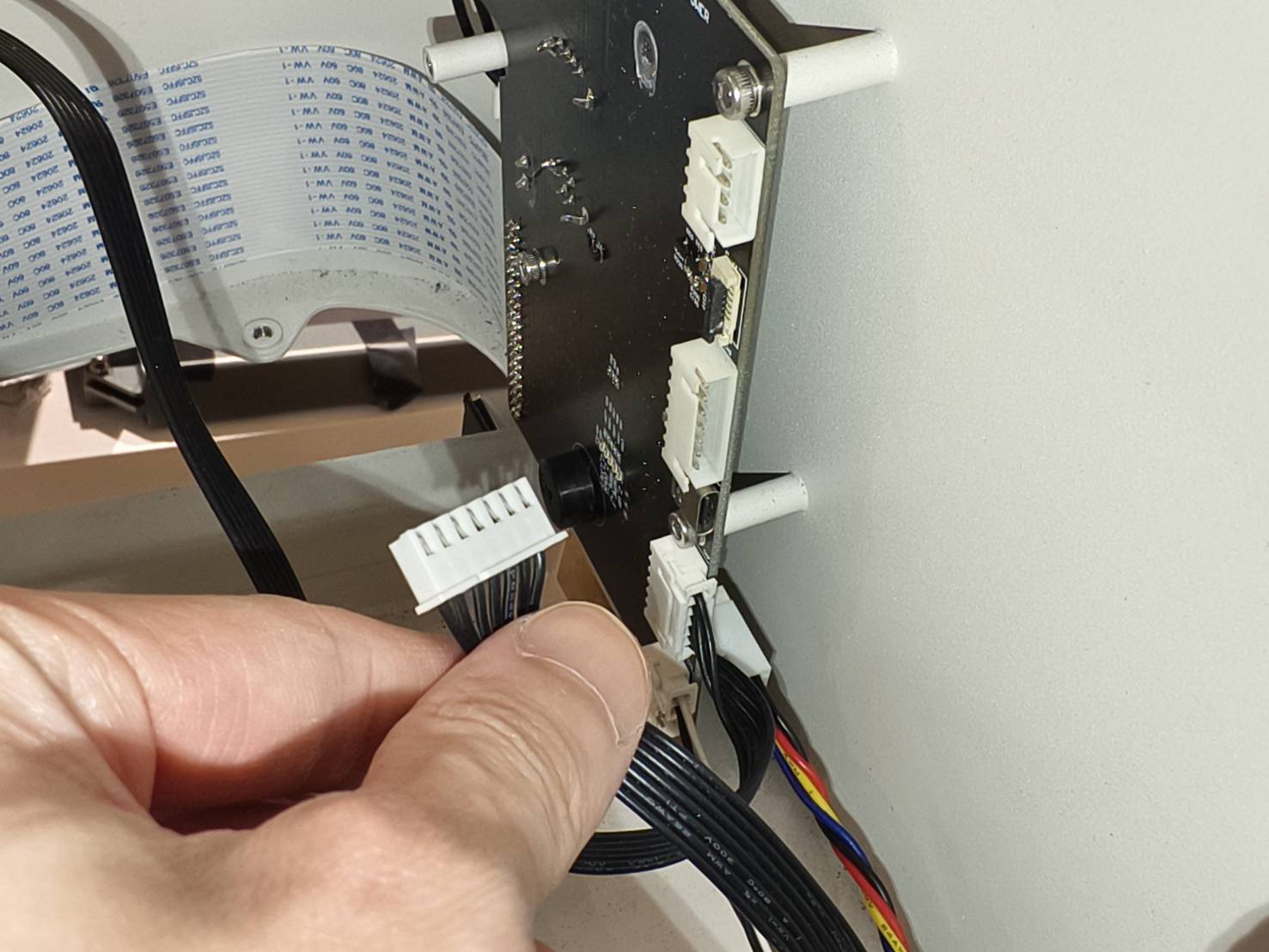

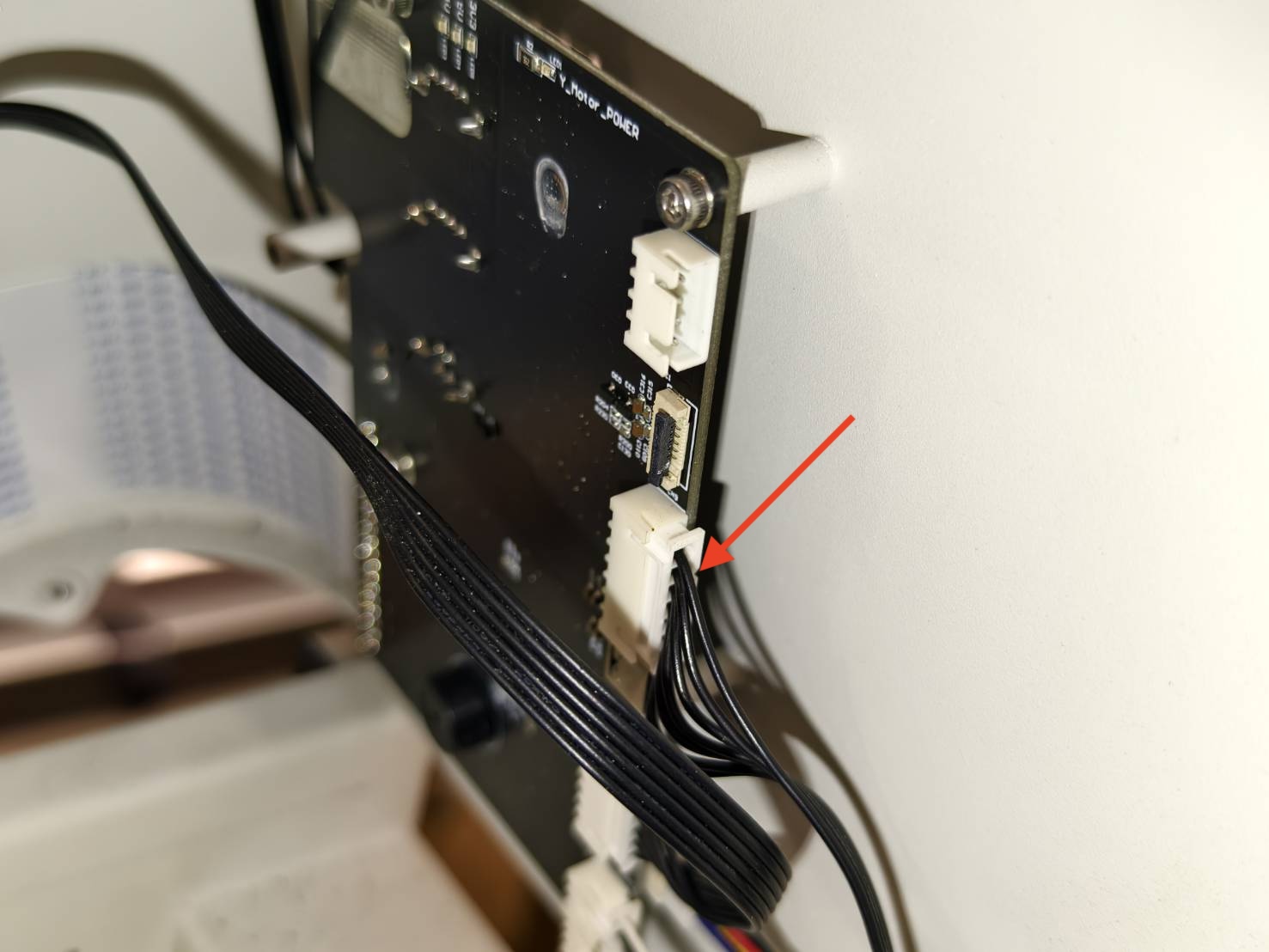

拔除 7-pin 線。
步驟 12

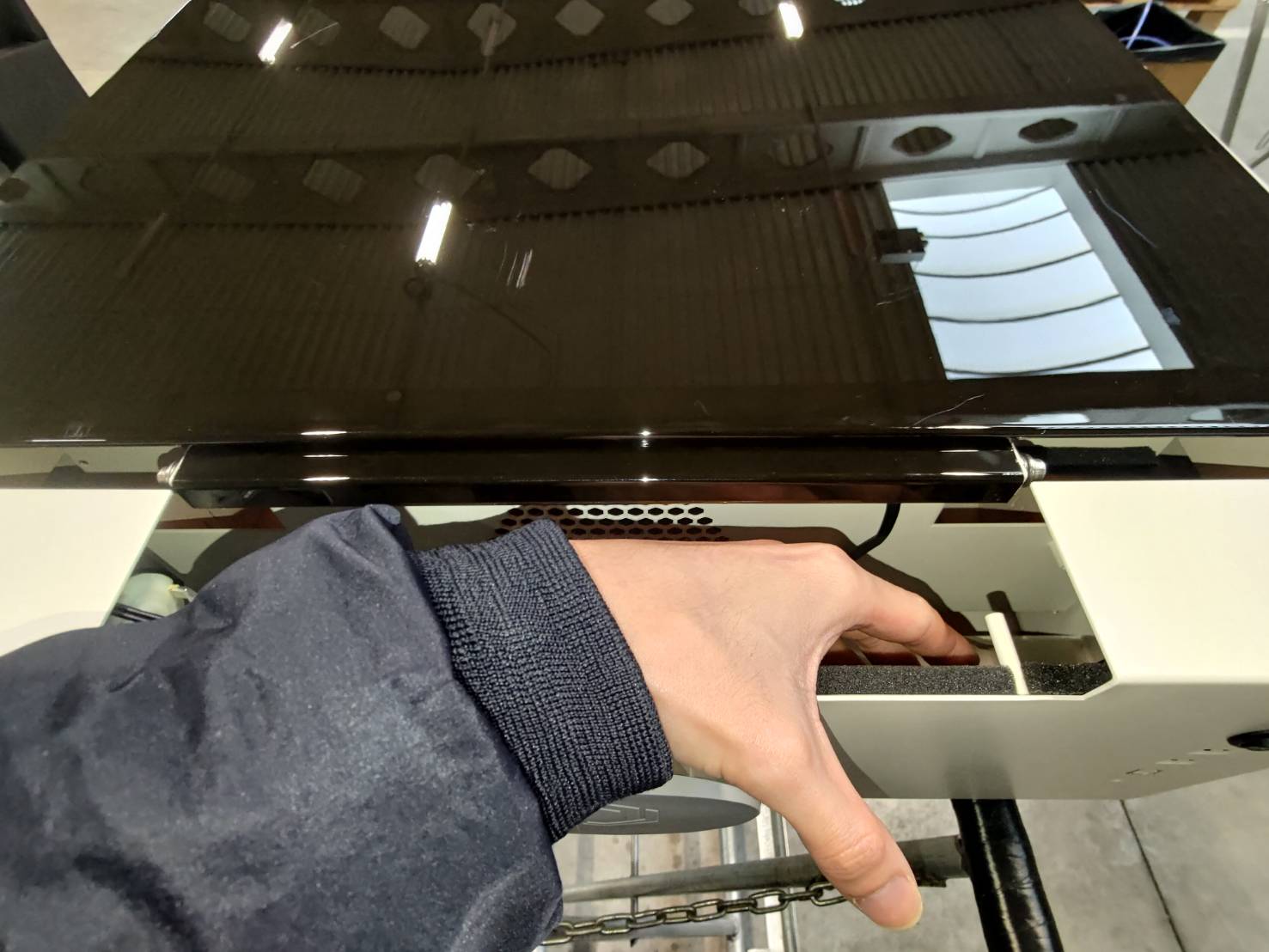

抬起上層機殼的後側，並將其放置在下層機殼上。
步驟 13
找到 Y 軸並拆卸聯軸器與軸心。（2mm 內六角螺絲 *4顆）
步驟 14
鬆開軌道支撐架並將其移至一旁。（3mm 內六角螺絲 x 3顆）
（此支撐架會擋住 Y 軸馬達的一顆螺絲。）
步驟 15
從系統中移除 Y 軸馬達。（2.5mm 內六角螺絲 x 4顆）
步驟 16
從 Y 軸馬達上移除聯軸器。
（如果聯軸器卡在 Y 軸馬達的軸上，請使用鉗子。）
步驟 17
將聯軸器安裝到新 Y 軸馬達的軸上。（2.0mm 內六角螺絲 x 2顆）
步驟 18
安裝新的 Y 軸馬達。（2.5mm 內六角螺絲 x 4顆）
步驟 19
將聯軸器安裝到長軸上。（2.0mm 六角螺絲 x 2顆）
步驟 20
鎖上軌道支撐架。（3mm 六角螺絲 x 3顆）
步驟 21
將皮帶安裝到滑輪上。
（您可以使用螺絲起子的背面或手指引導皮帶到滑輪上，同時緩慢移動雷射頭。皮帶應逐漸套入馬達的滑輪。）
步驟 22
將上部機殼放回原始設置。確保 7 pin線路和新 Y 軸馬達線都向上佈線。
輕輕移動雷射頭並檢查是否順暢移動，特別是 Y 軸。
如果不順暢，請再次抬起後側（步驟 12）並檢查 Y 軸皮帶或聯軸器，從 步驟 18 to 步驟 21.
步驟 23
重新安裝側邊螺絲（T8 螺絲 x 2 顆）。確保標記的一側朝向工作區域內部。
步驟 24
翻轉機器。鎖上底部的所有螺絲。
請注意，標記的橡膠腳墊和較短的螺絲必須重新安裝在 USB 連接埠附近。
建議：
建議先不要完全鎖緊螺絲，因為某些螺絲可能會錯位而無法正確鎖緊或插入螺絲孔。因此，建議在所有螺絲都安裝完成後再鎖緊所有螺絲。
步驟 25
翻轉機器並將 7 pin排線重新插入主機板。
步驟 26
將面板和門蓋放回機器頂部。預留空間以便手部操作。
步驟 27
將相機排線插入主機板。
請注意，相機排線的金屬接觸面必須朝向主機板。

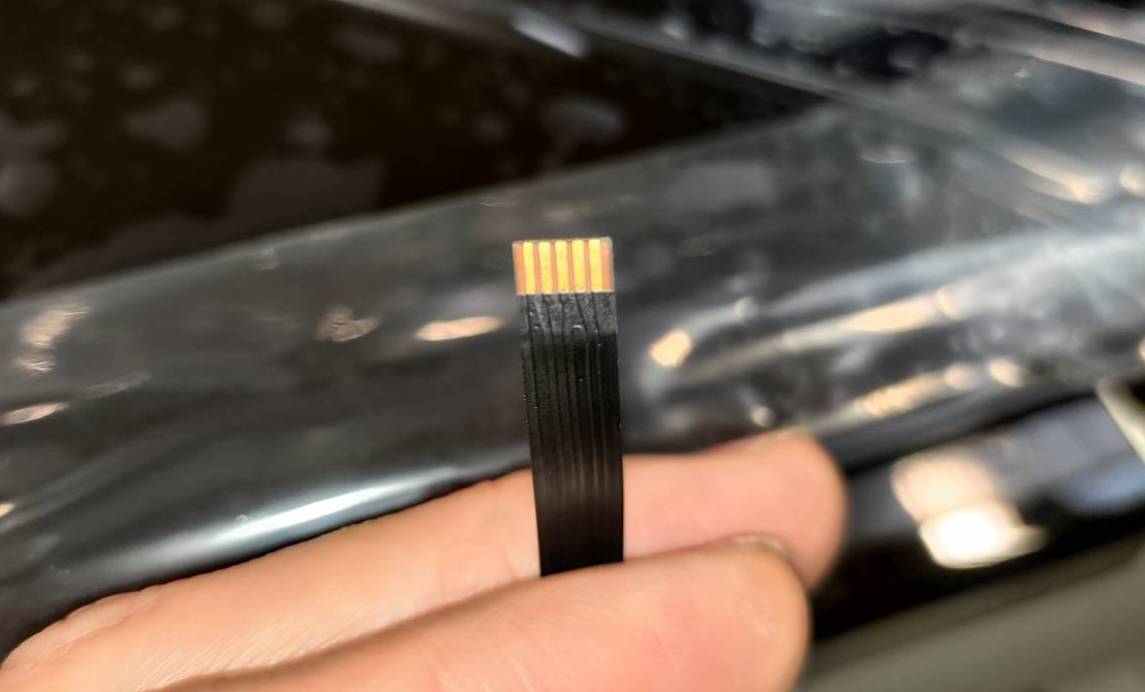

相機排線的金屬接觸面：
金屬接觸面必須朝向主機板：
插入排線：
鎖定卡扣：
步驟 28
插入馬達排線。
步驟 29 - 推回面板並鎖上螺絲
推回面板並鎖上螺絲。（T8 螺絲 x 8 顆）
步驟 30

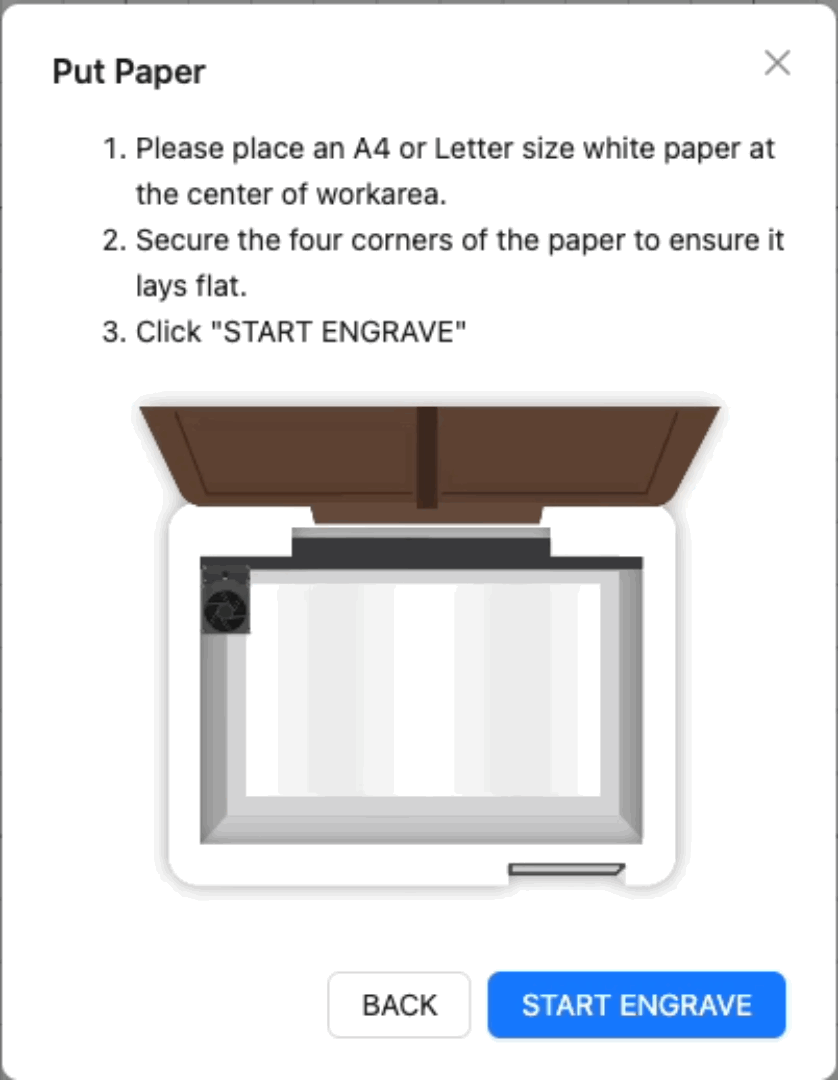

完成上述步驟後，Y 軸馬達已成功更換。但由於步驟中涉及移動門蓋和相機，請在恢復使用機器前，執行相機校正作為最後步驟。
您可以參考此頁面： 相機校正
