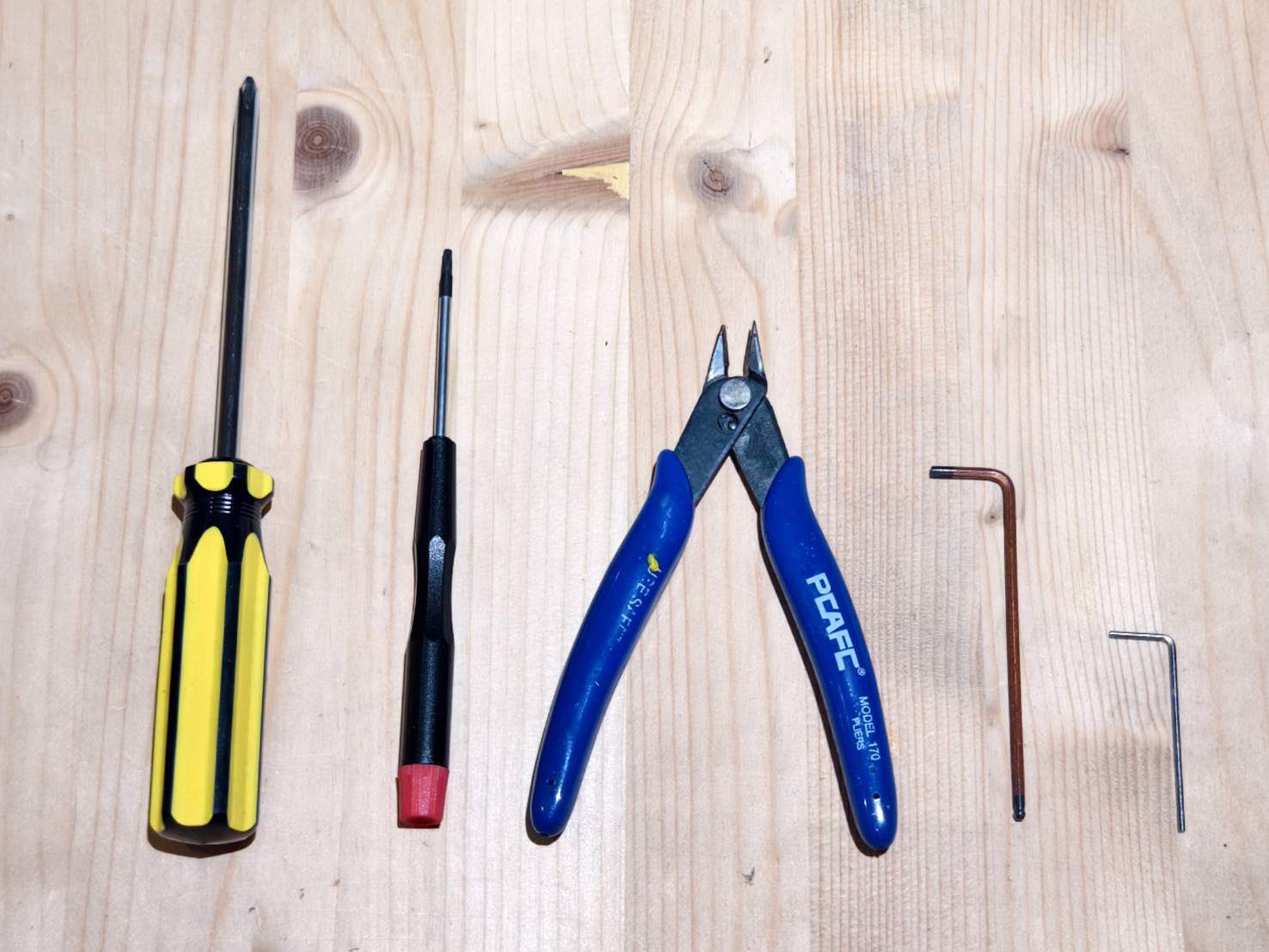

工具
| 1 |
十字螺絲起子 |
| 2 |
T8 星型螺絲起子 |
| 3 |
斜口鉗 |
| 4 |
2.5mm 六角扳手 |
| 5 |
1.5mm 六角扳手 |
步驟 1

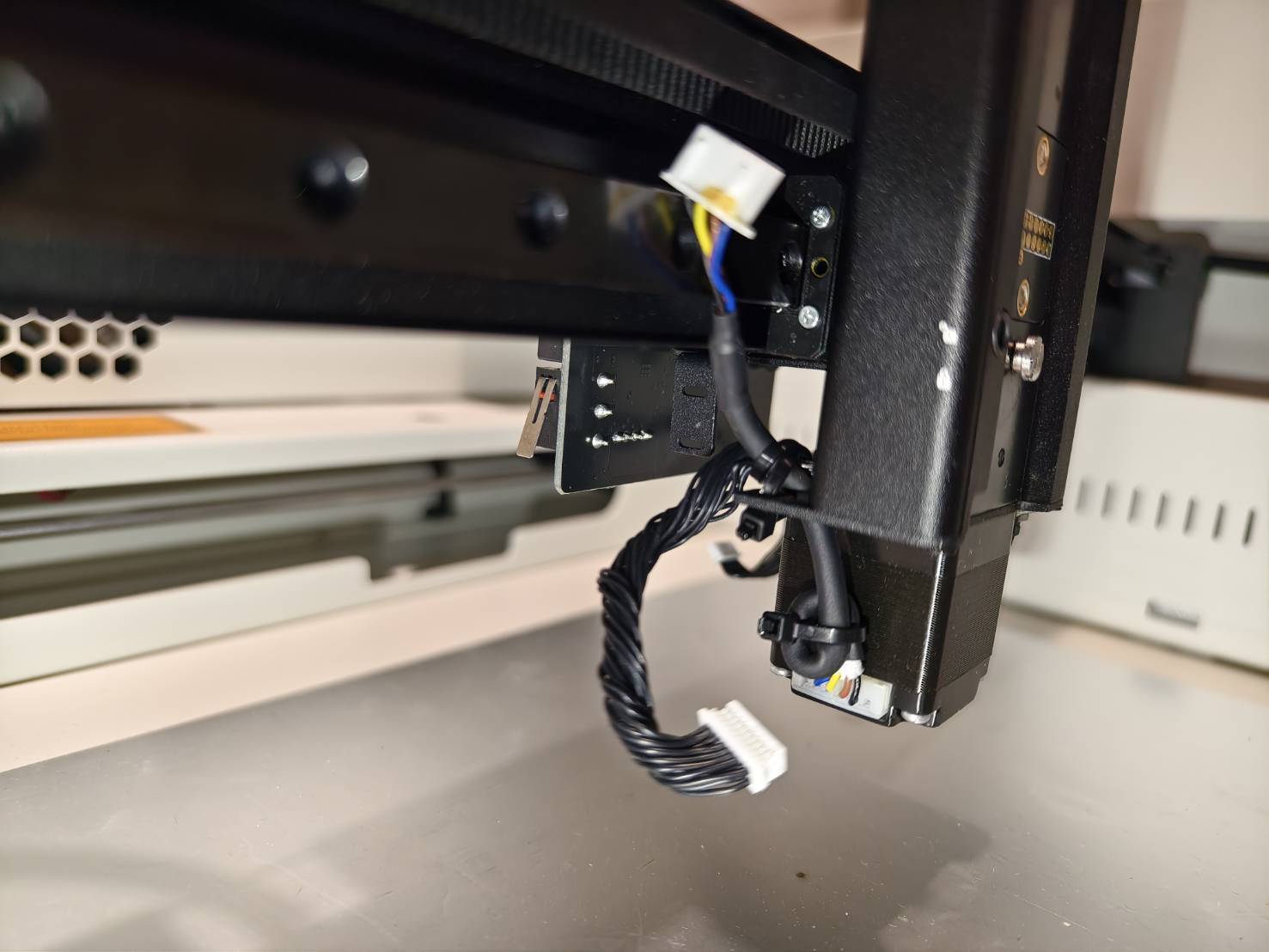

拔除下圖中標示的三條連接線。
步驟 2
使用六角扳手移除 X 軸皮帶上的皮帶彈簧。

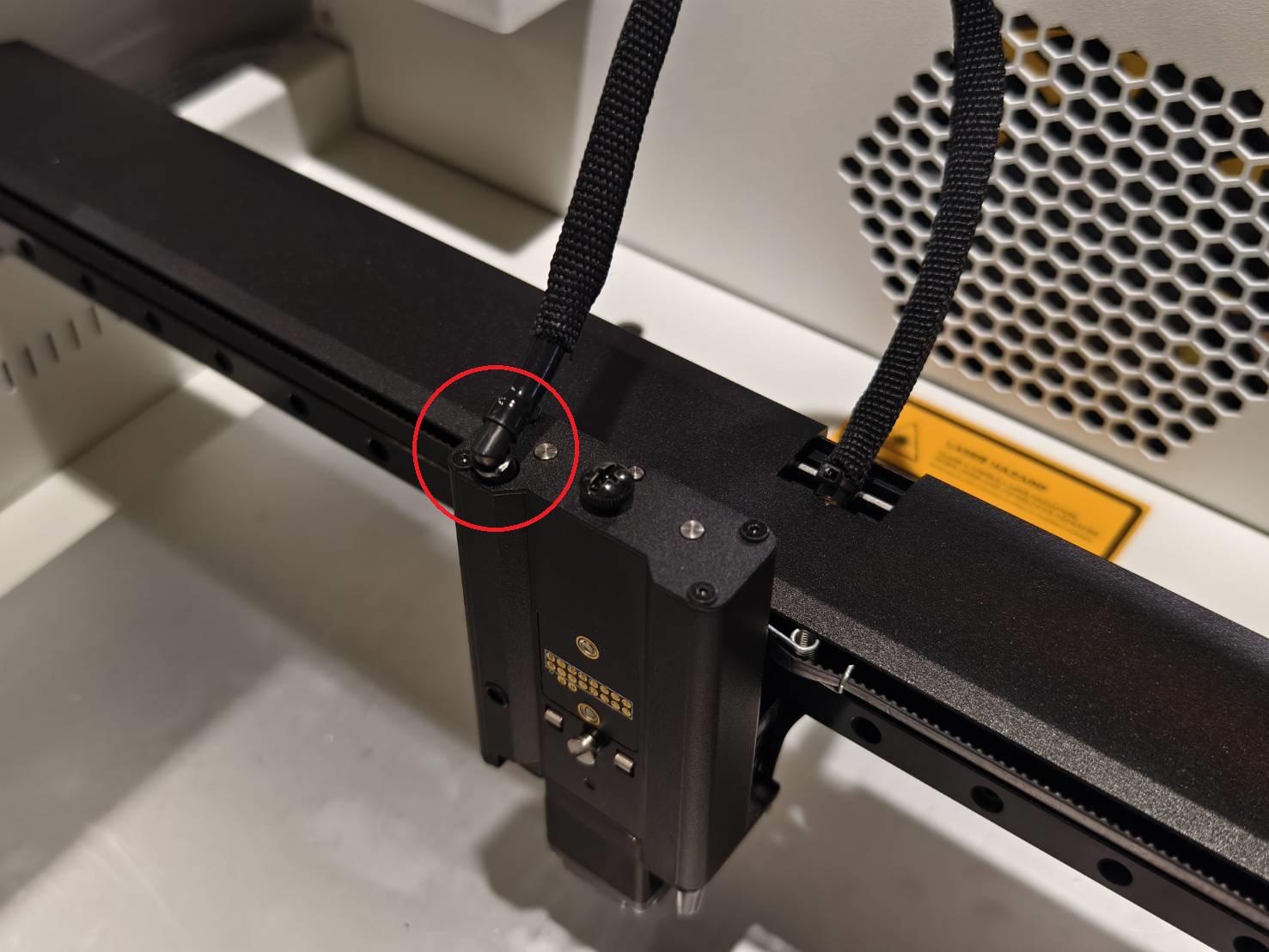

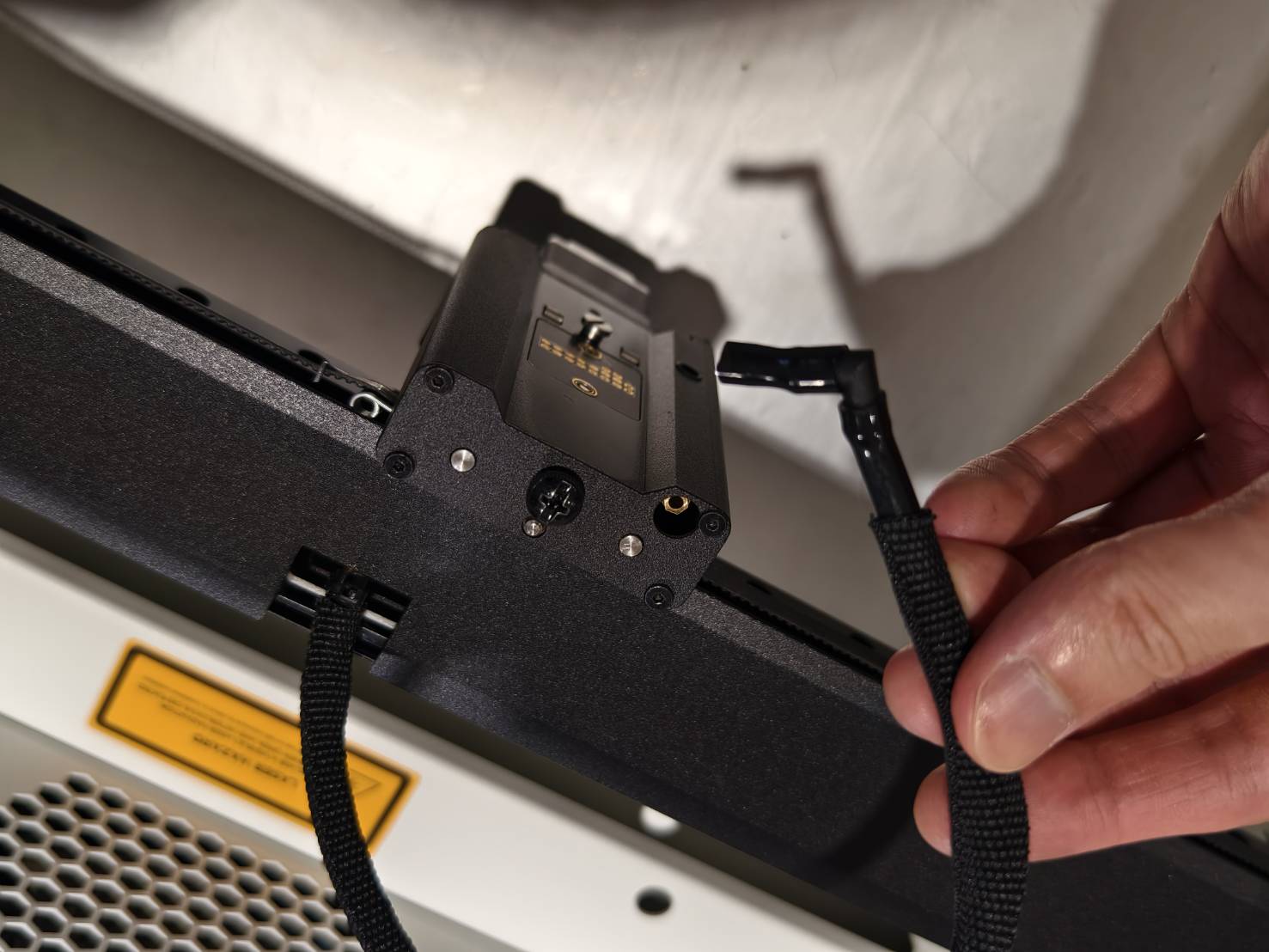

步驟 3
從模組座上拆下帶有 L 型接頭的氣管。

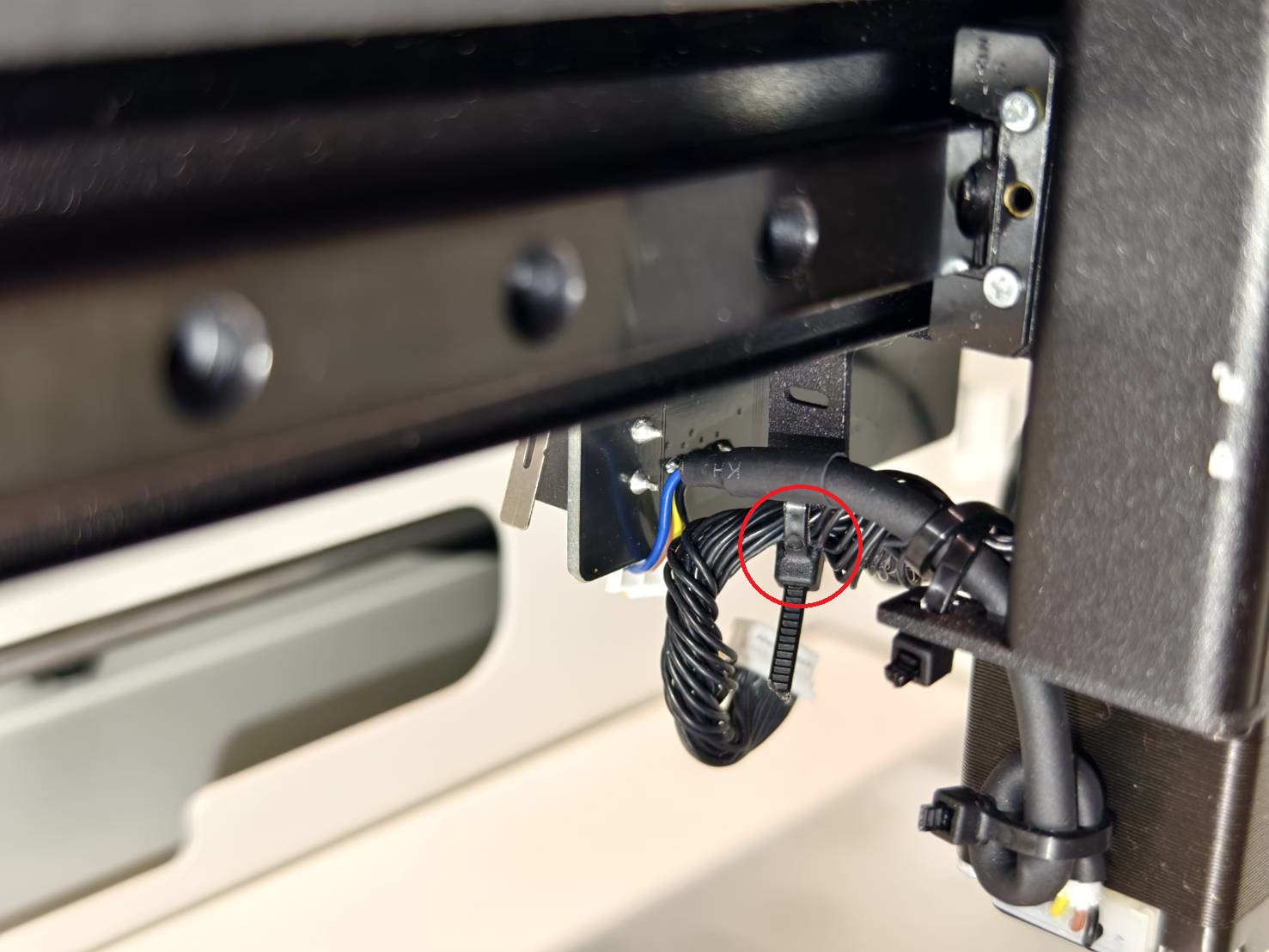

步驟 4

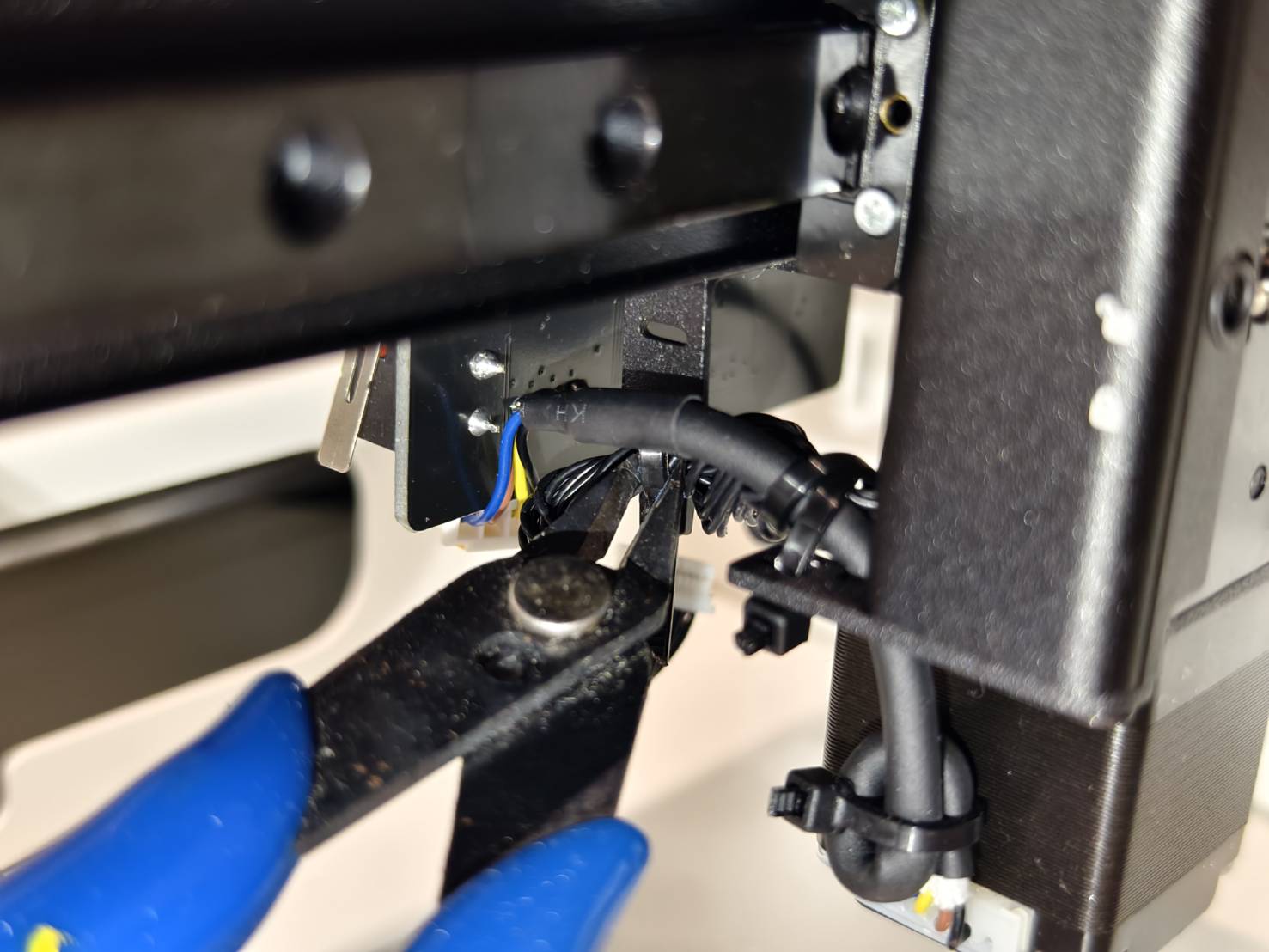

剪斷固定在模組座背面 20 pin連接線的束線帶。
步驟 5
鬆開這兩顆螺絲以移除金屬底座。
步驟 5.1
稍微抬起機器，直接取出底座以移除金屬底座。
步驟 6

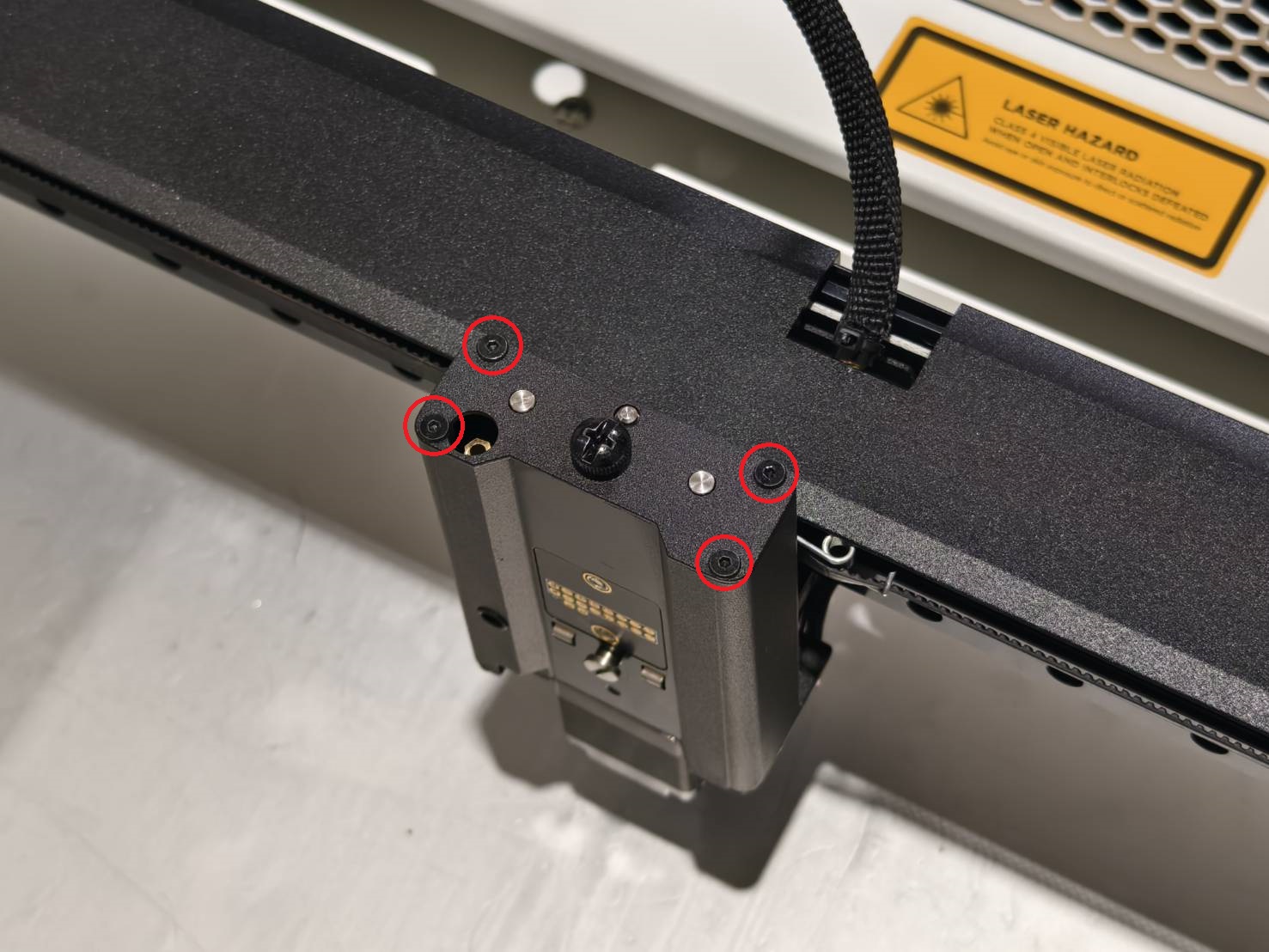

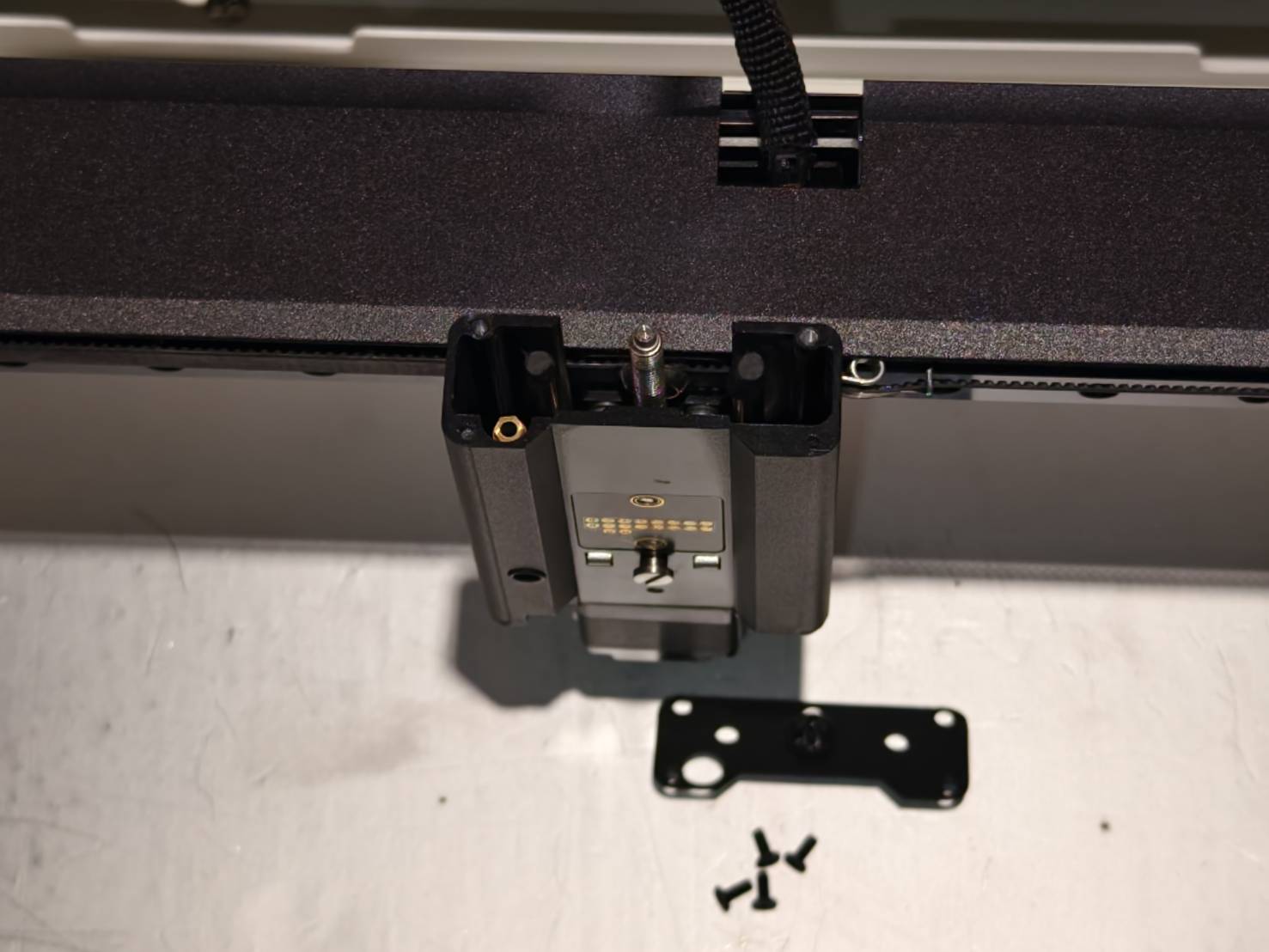

移除模組座的頂部框架。（1.5mm 六角螺絲 4 個）
步驟 7

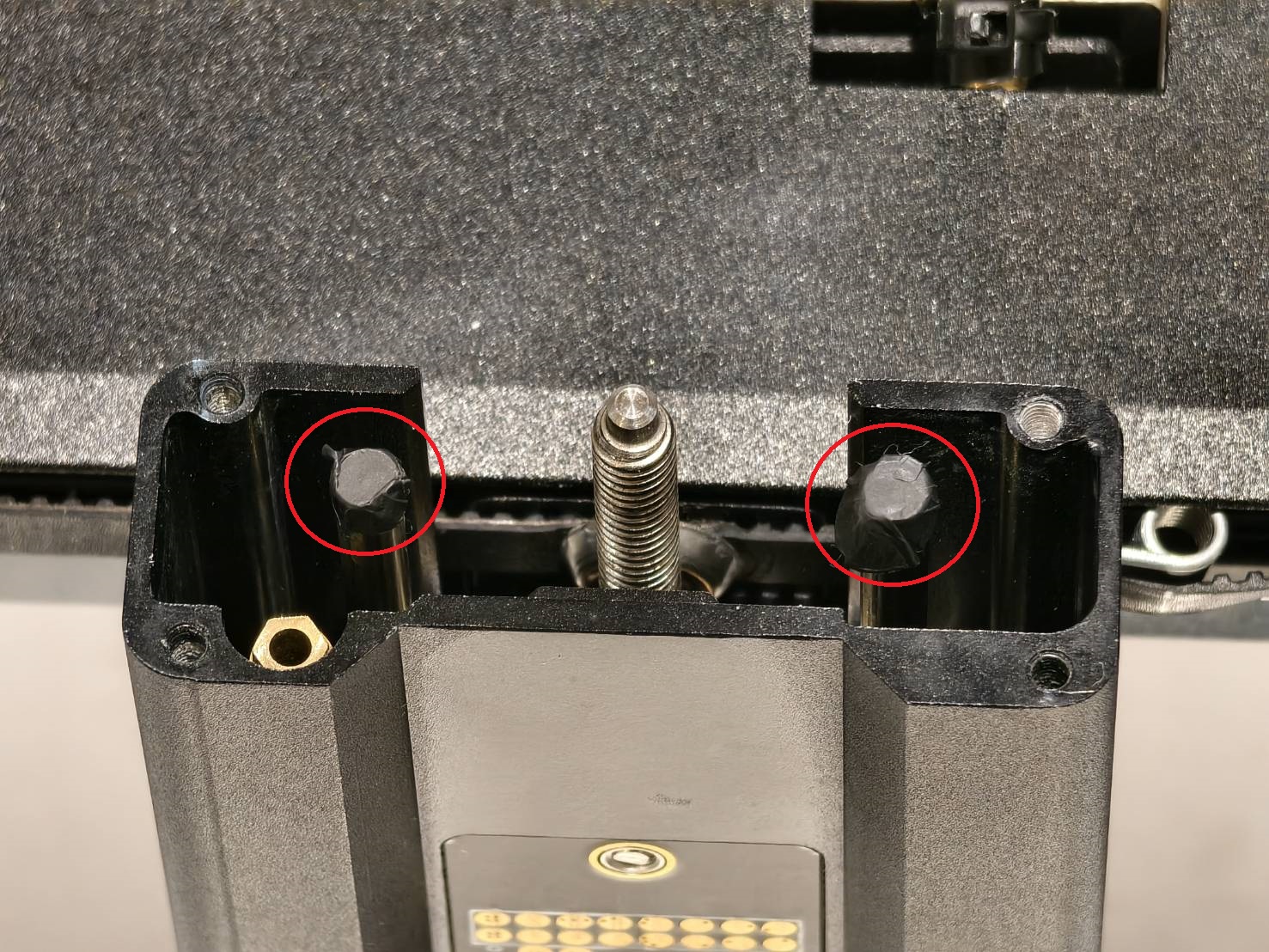

移除軸頂部的兩個黑色貼紙。
如果您的機器沒有如下圖所示的貼紙，請直接進行步驟 8。

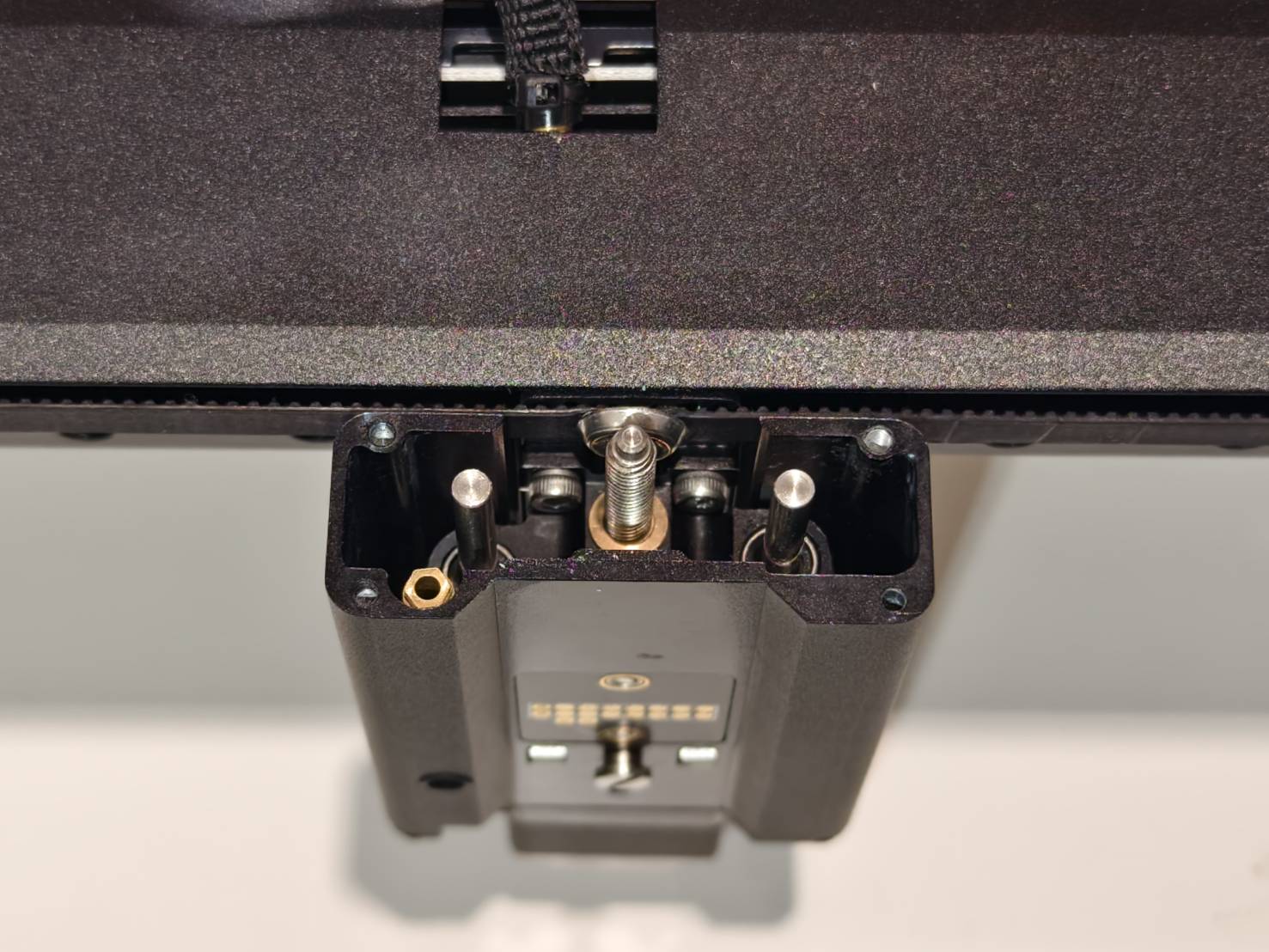

步驟 8
順時針轉動中間的螺柱，以移除整個帶有 Z 軸馬達的支架。

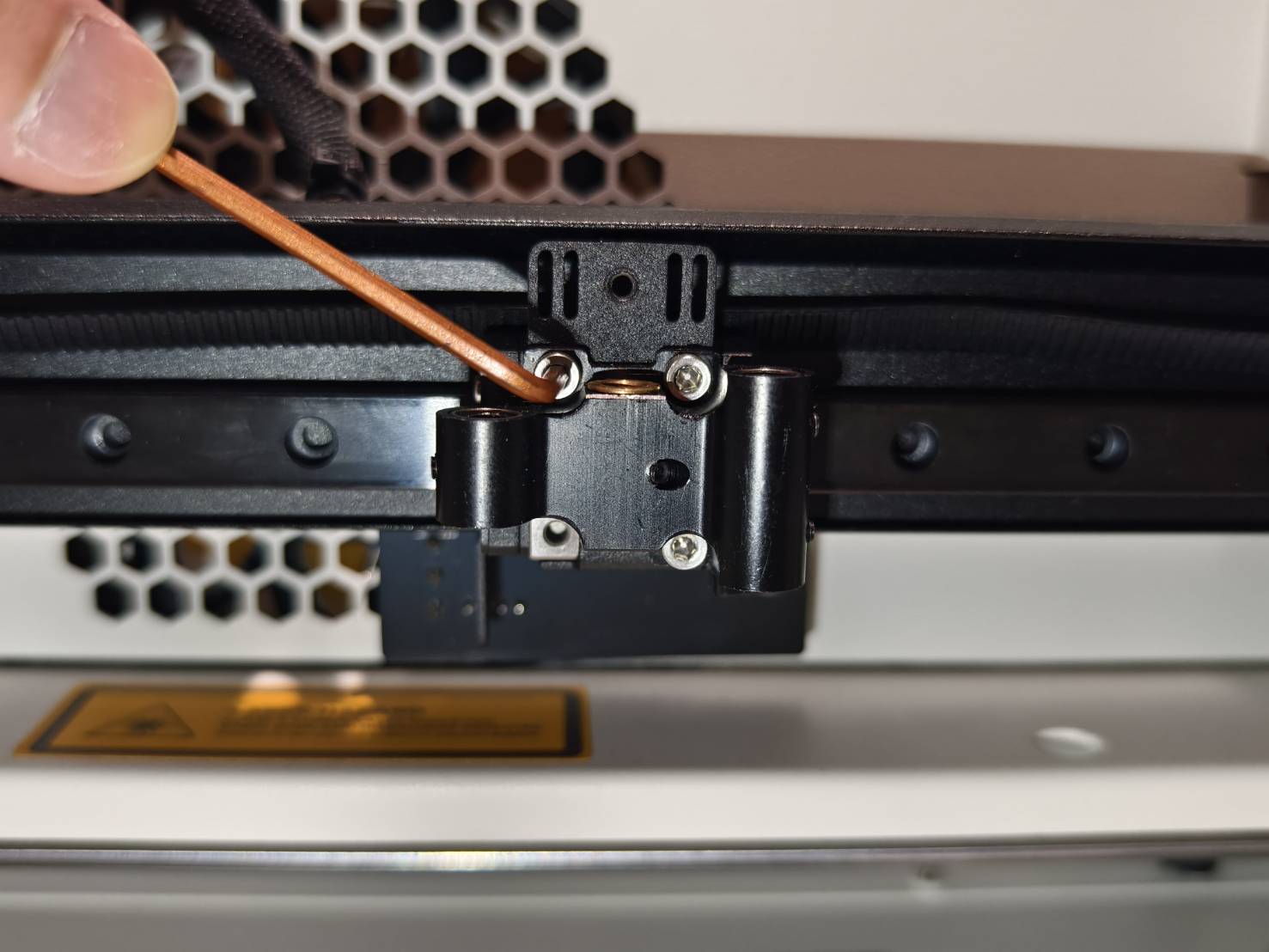

步驟 9

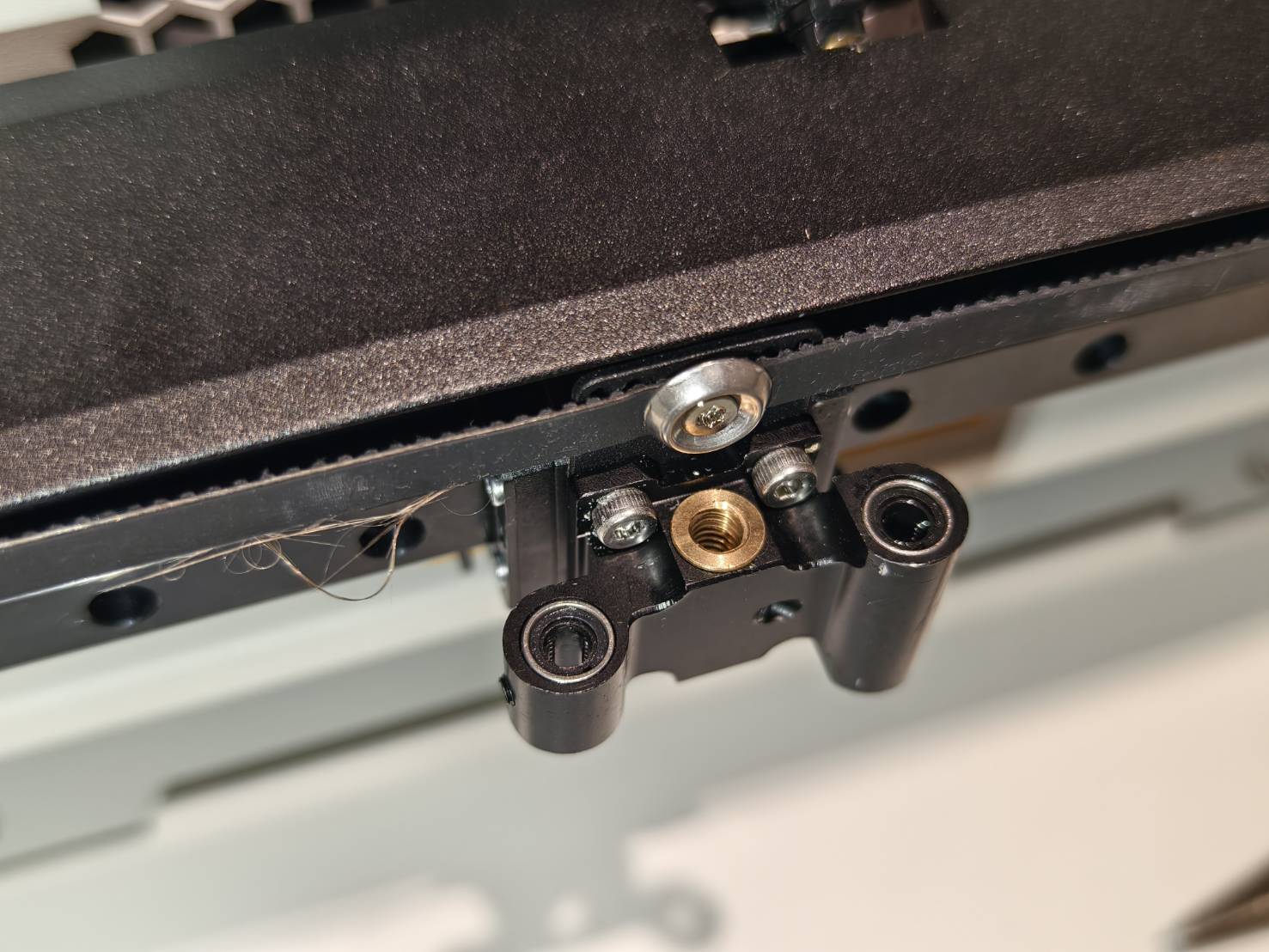

鬆開皮帶螺絲。鬆開時請握住皮帶，以防皮帶脫落。

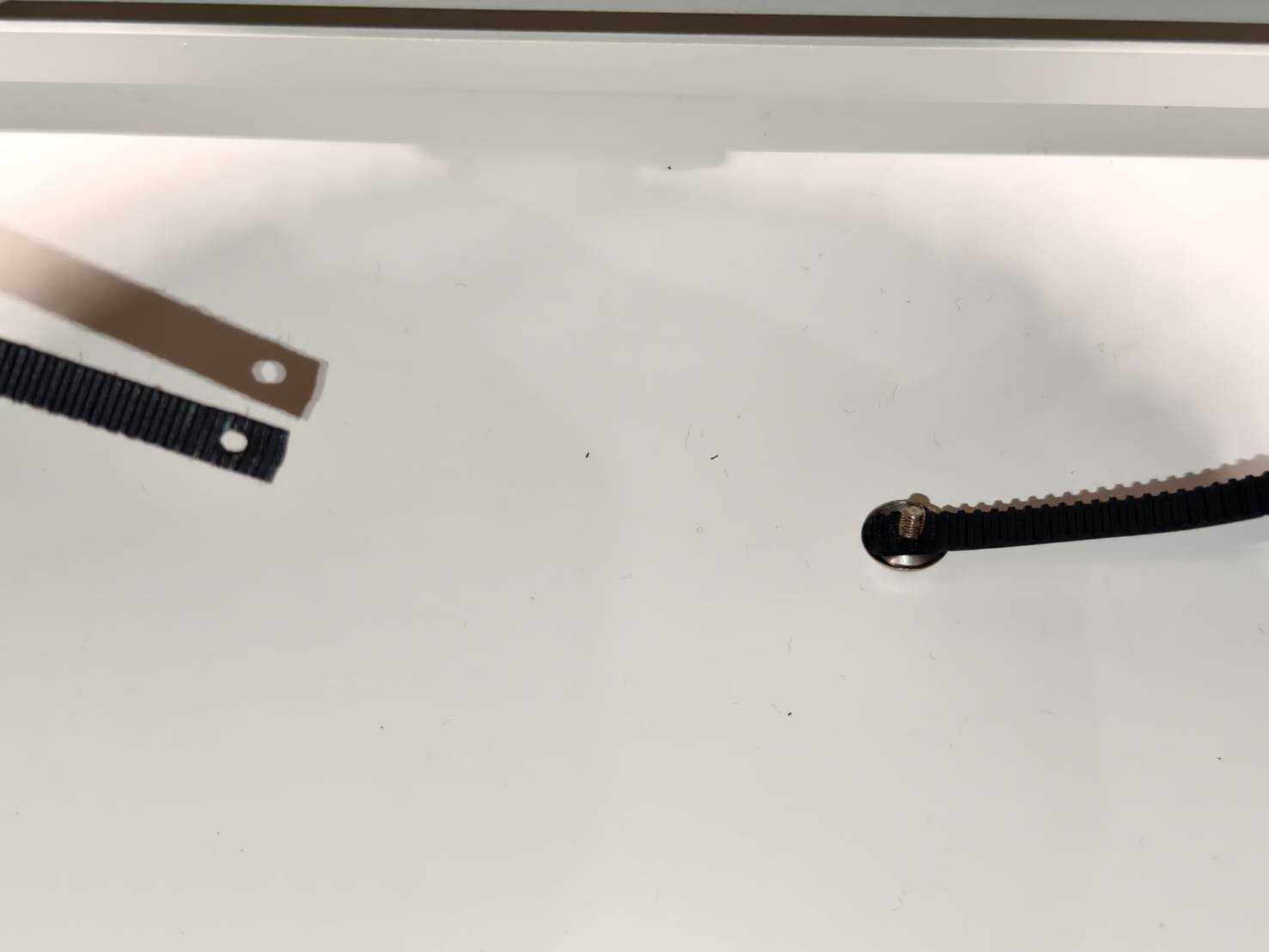

步驟 9.1

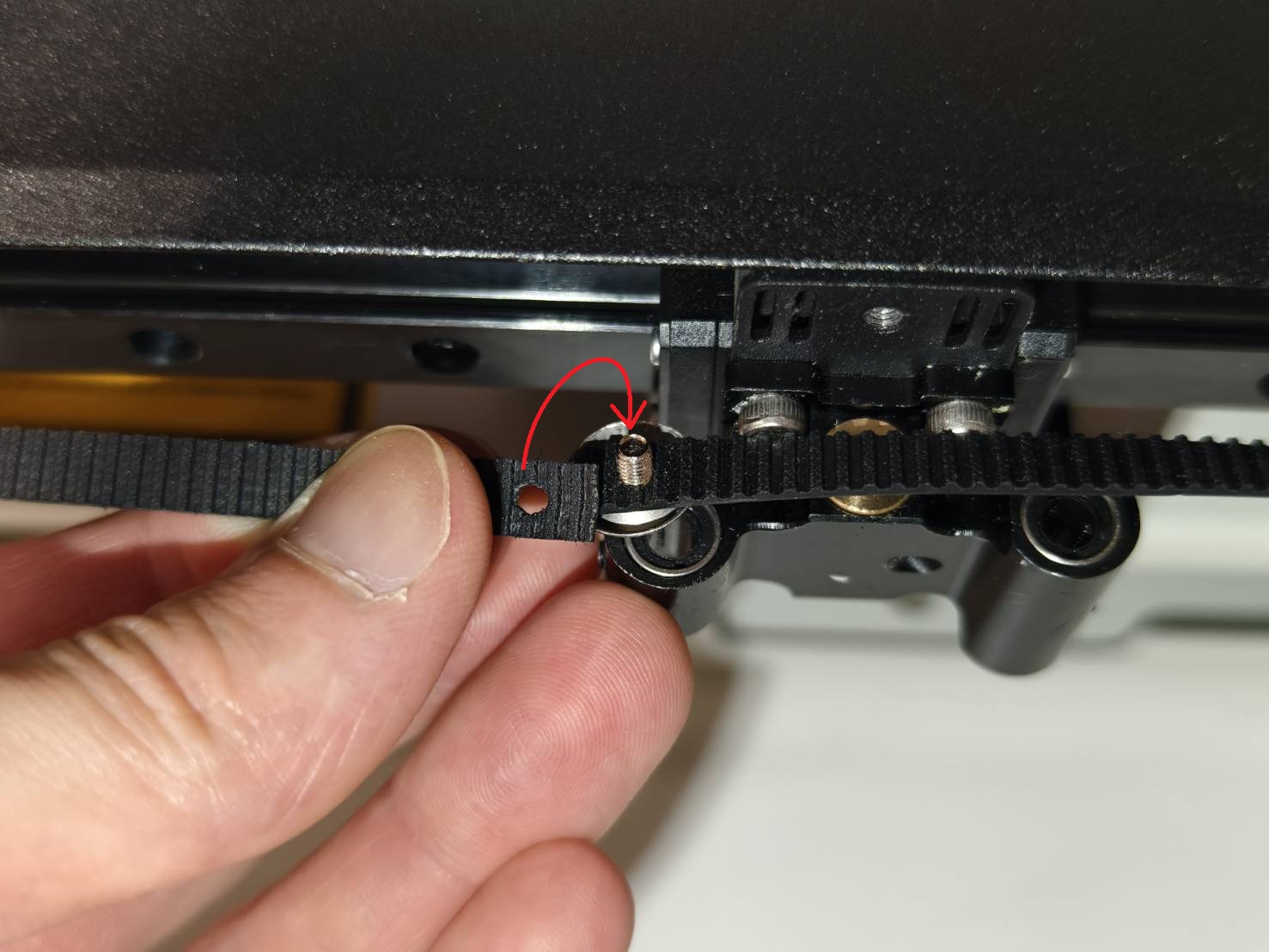

如果您的皮帶如圖所示脫落，唯一的修復方法是強制將兩側拉近，以將螺絲重新插入孔中。
請確保皮帶的齒面朝向框架內側。
由於皮帶可能會非常緊，建議由兩人一起操作。

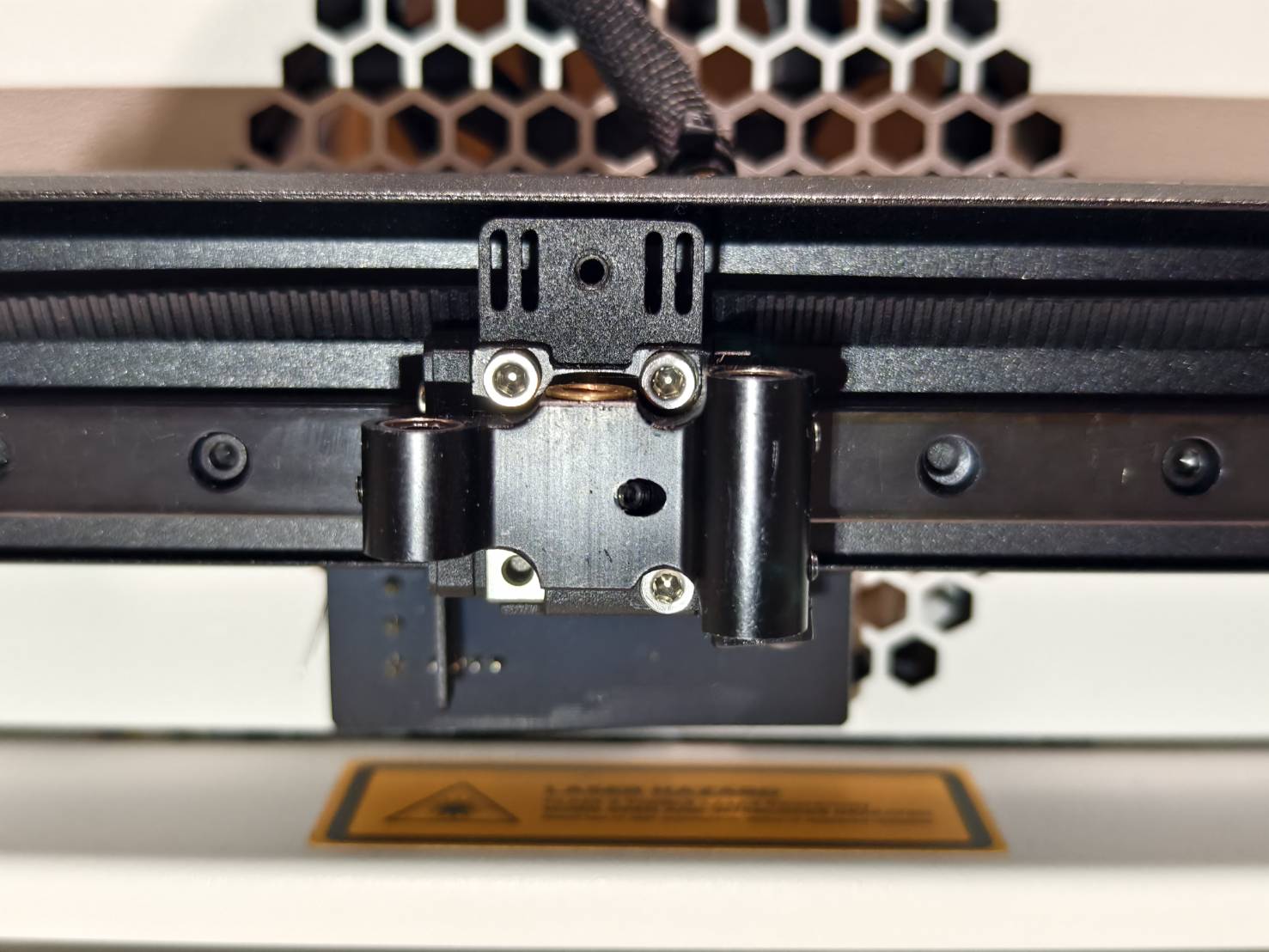

步驟 10

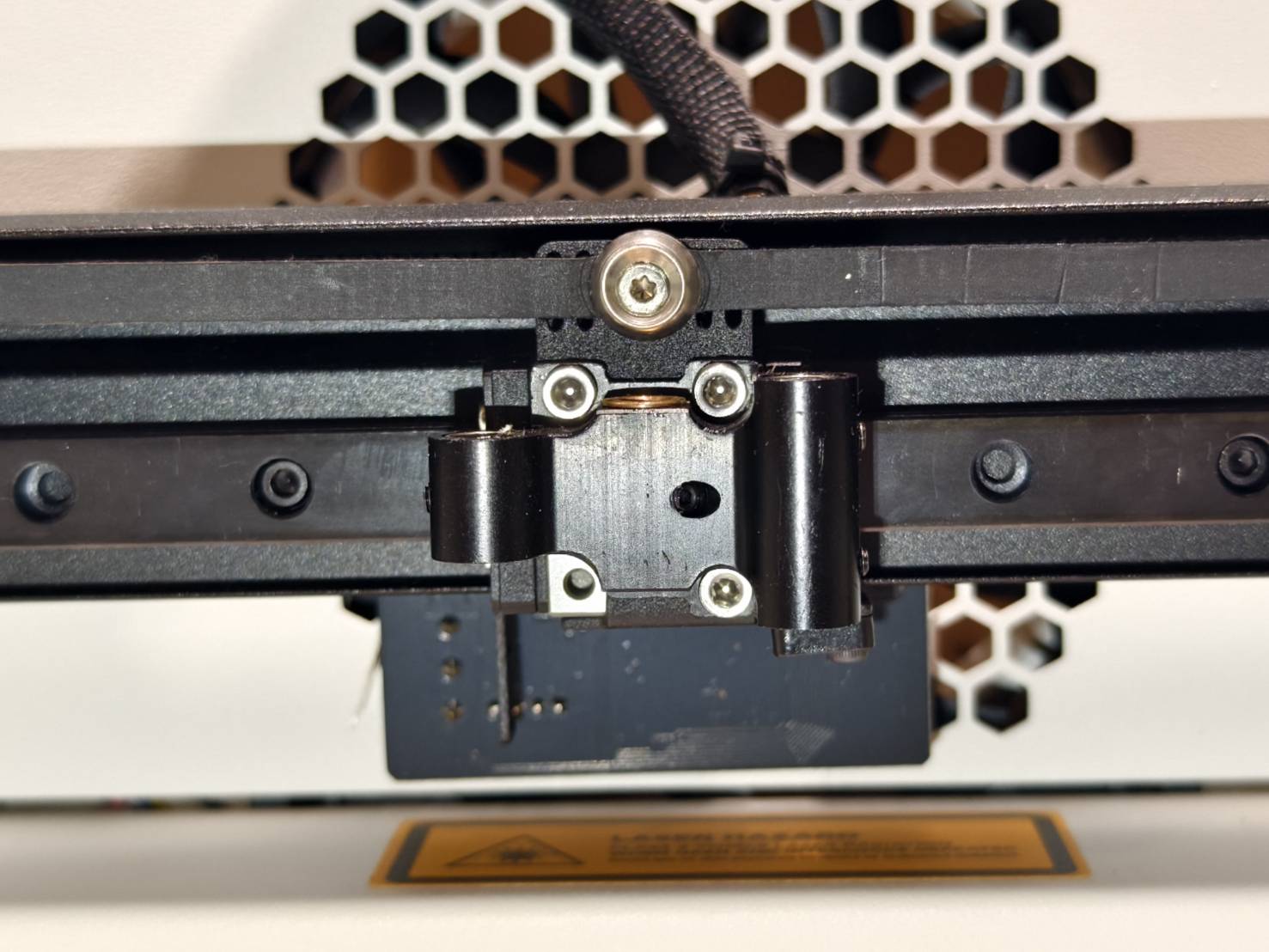

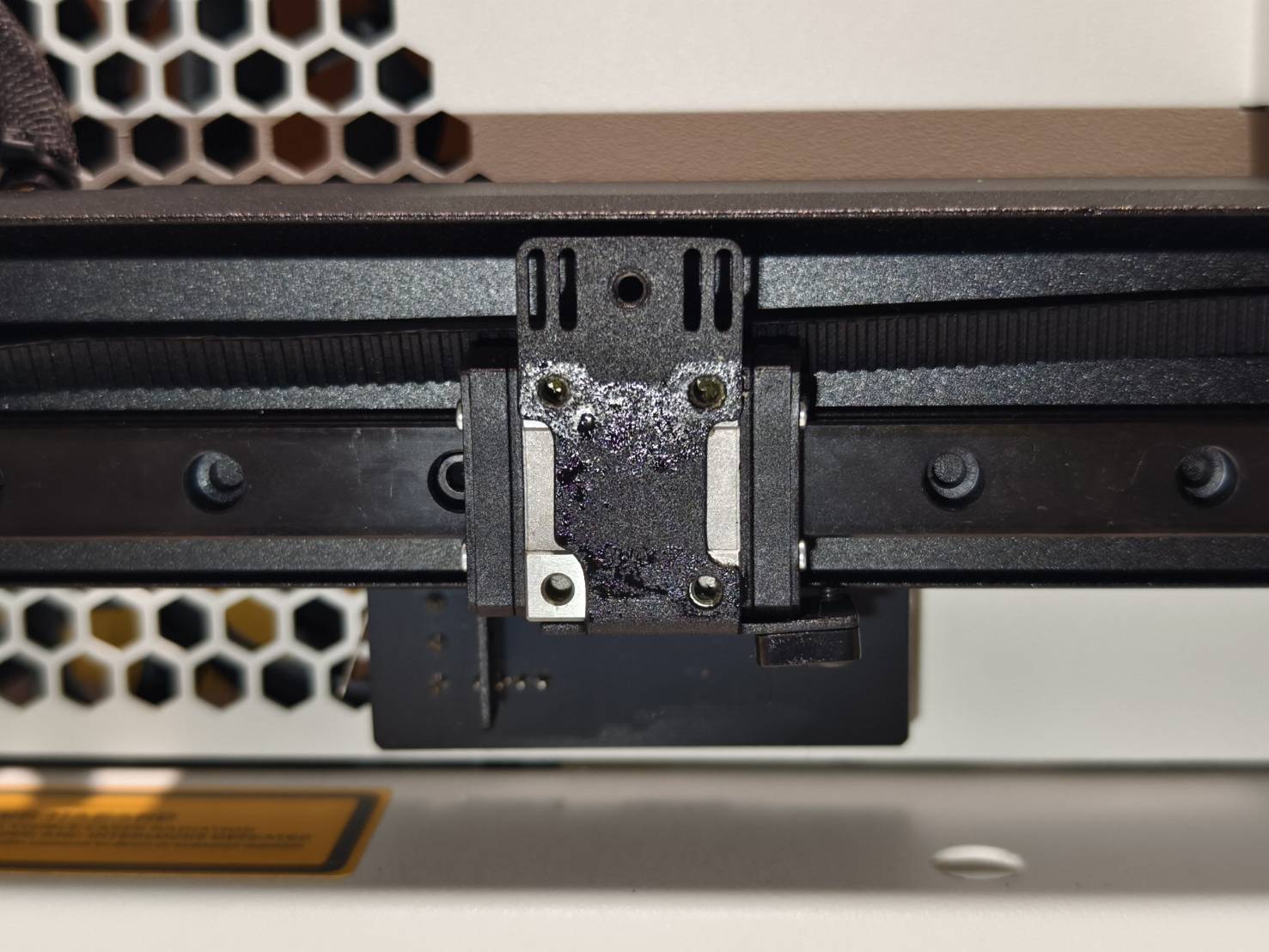

鬆開螺絲以移除固定座。（2.5mm 螺絲 3 個）

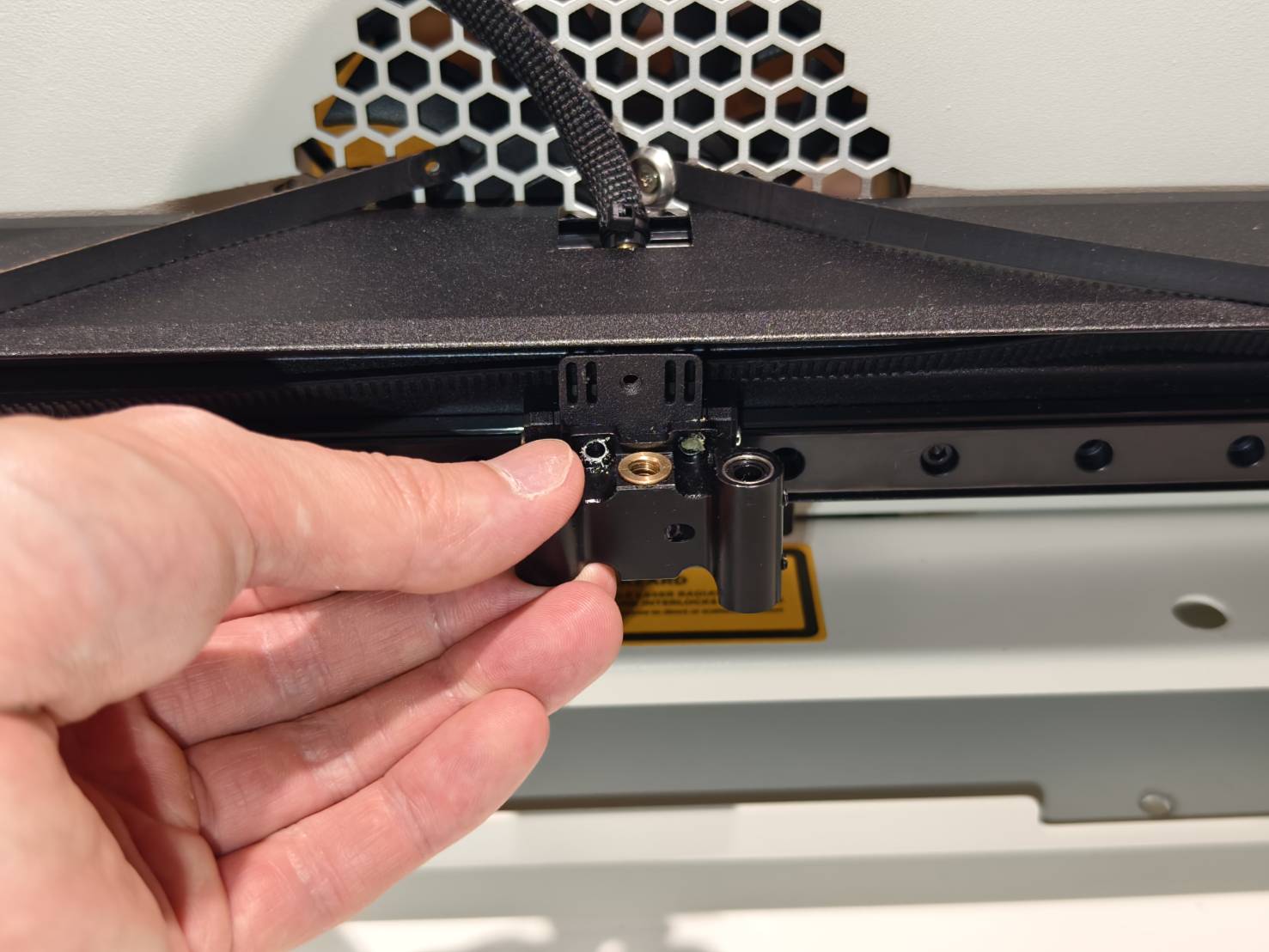

步驟 11

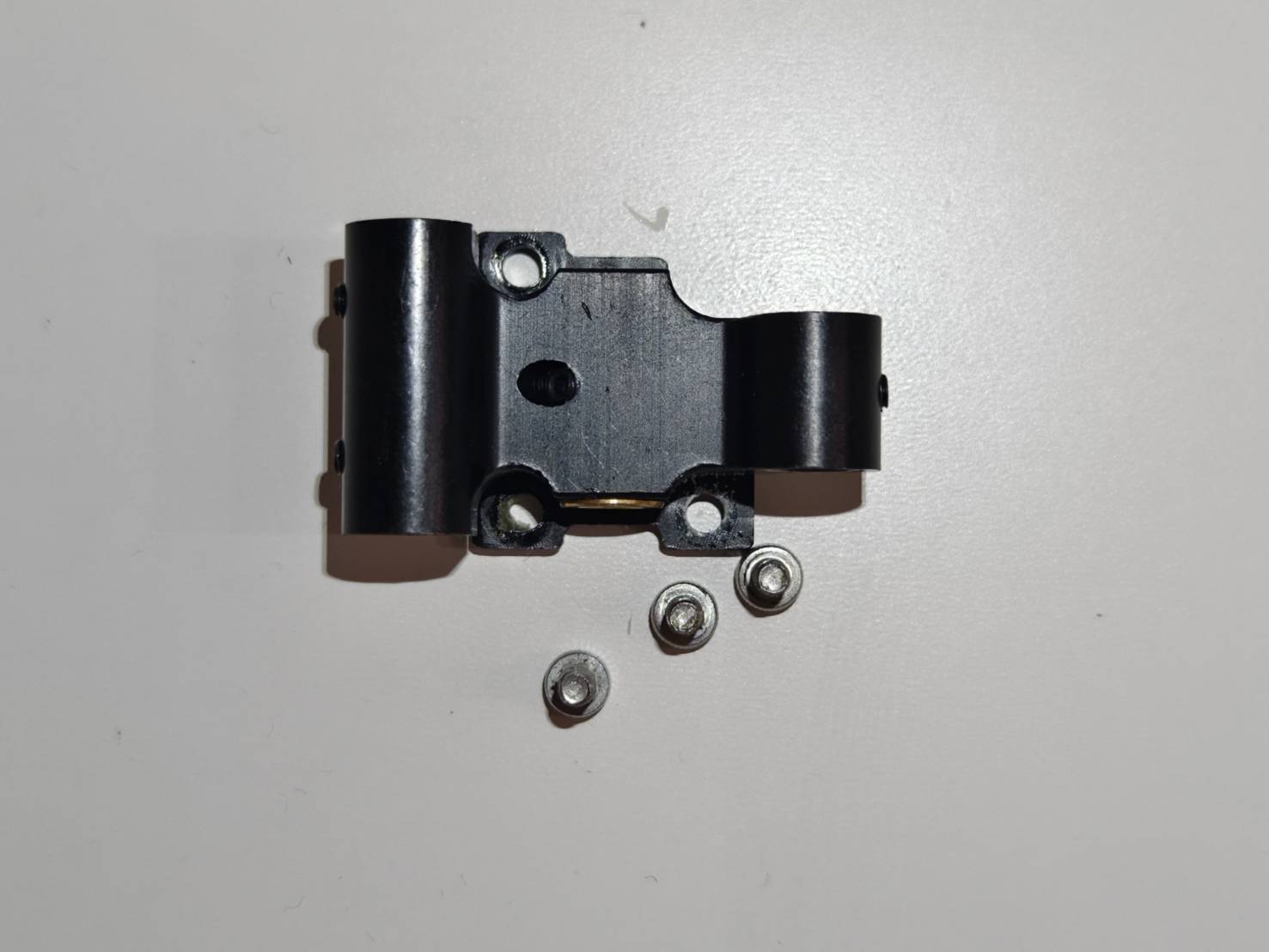

使用上一步驟中相同的螺絲安裝新的固定座。
步驟 12

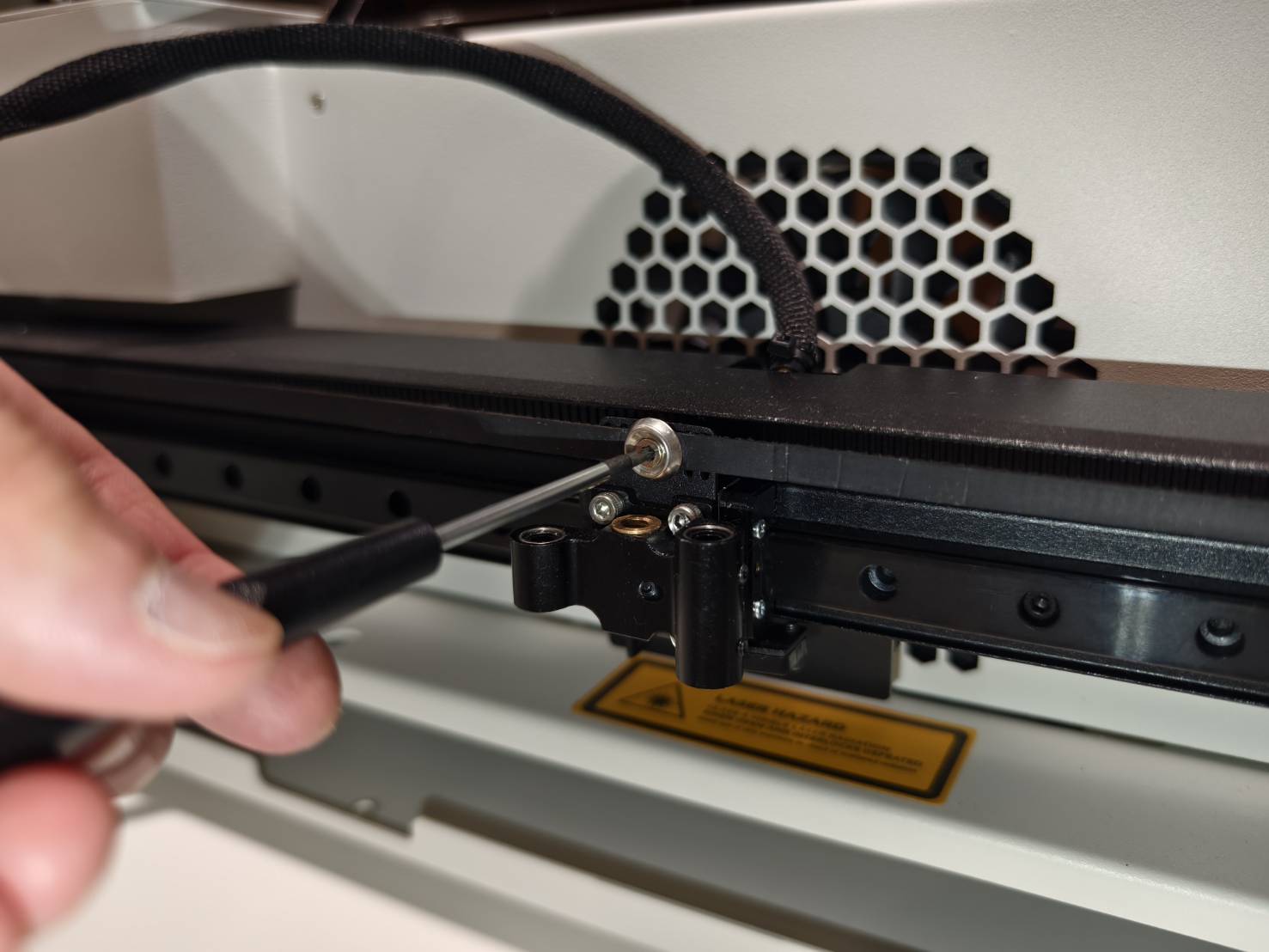

將皮帶螺絲鎖回原位。
步驟 13
將支架固定在適當位置，然後逆時針旋轉中間的螺柱，以將支架與 Z 軸馬達安裝在一起。
步驟 14
在軸的頂部貼上黑色貼紙。如果沒有貼紙，可以跳過此步驟，因為它們是選用的。
步驟 15
重新安裝模組座的上框。（1.5mm 六角螺絲 * 4 個）
步驟 16
將底座放在桌面上，確保榫頭略微突出桌面。
步驟 16.1
略微傾斜機器，將機器前端的卯榫對準底座上的榫頭。插入榫頭，然後將機器放在桌面上。 卯榫略微傾斜機器，將機器前端的卯榫對準底座上的榫頭。插入榫頭，然後將機器放在桌面上。
步驟 16.2
鎖回這些螺絲以固定底座。
步驟 17
重新安裝氣管。
步驟 18
重新安裝 X 軸皮帶上的彈簧。
步驟 19
重新連接三條接線。
