Ador - X軸30Pin排線更換

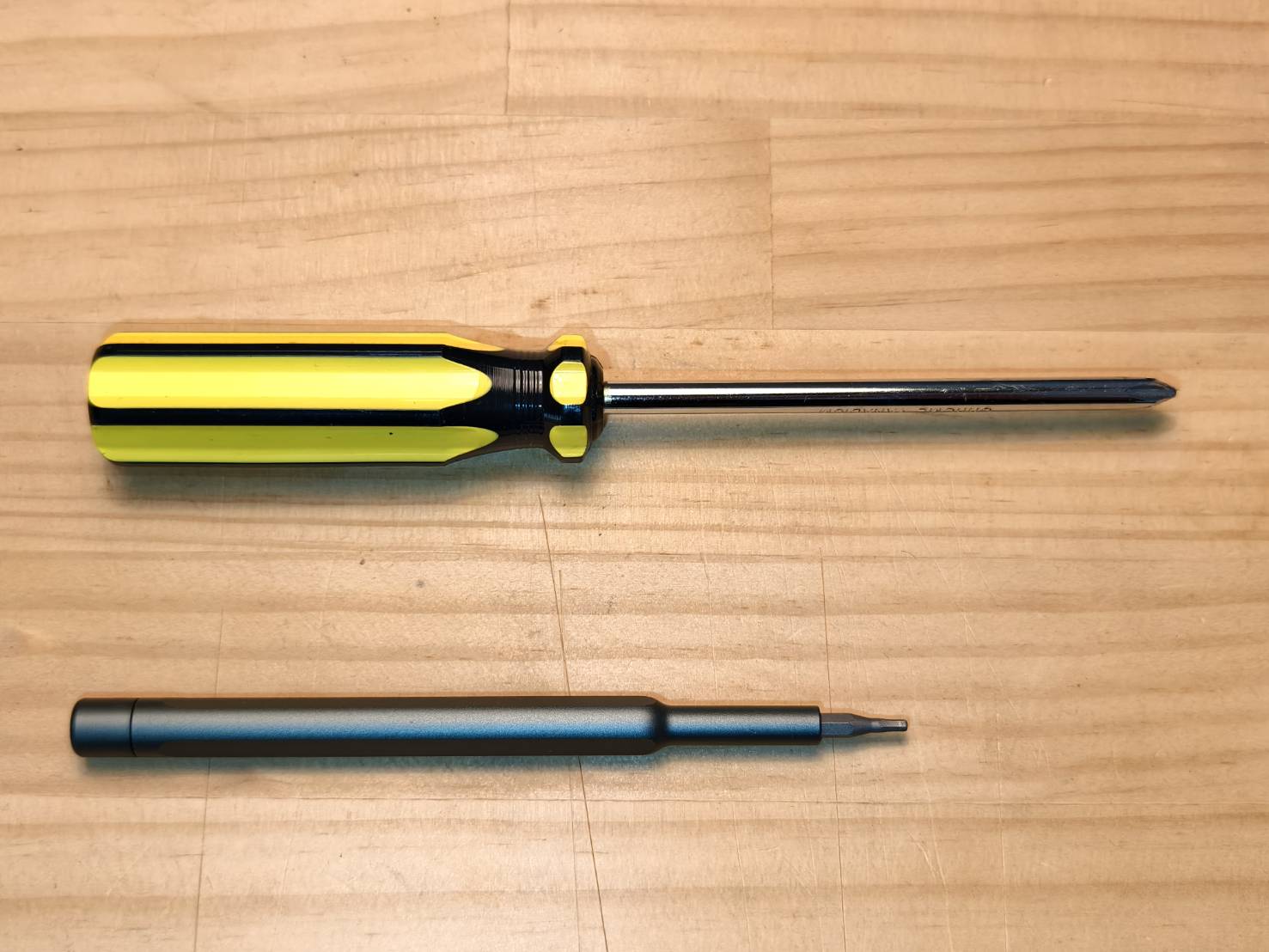

工具

• 十字螺絲起子
• 2mm 內六角起子 (L型六角板手不建議使用)

步驟1

將機器關機，並移除遮醜麥拉。

步驟2

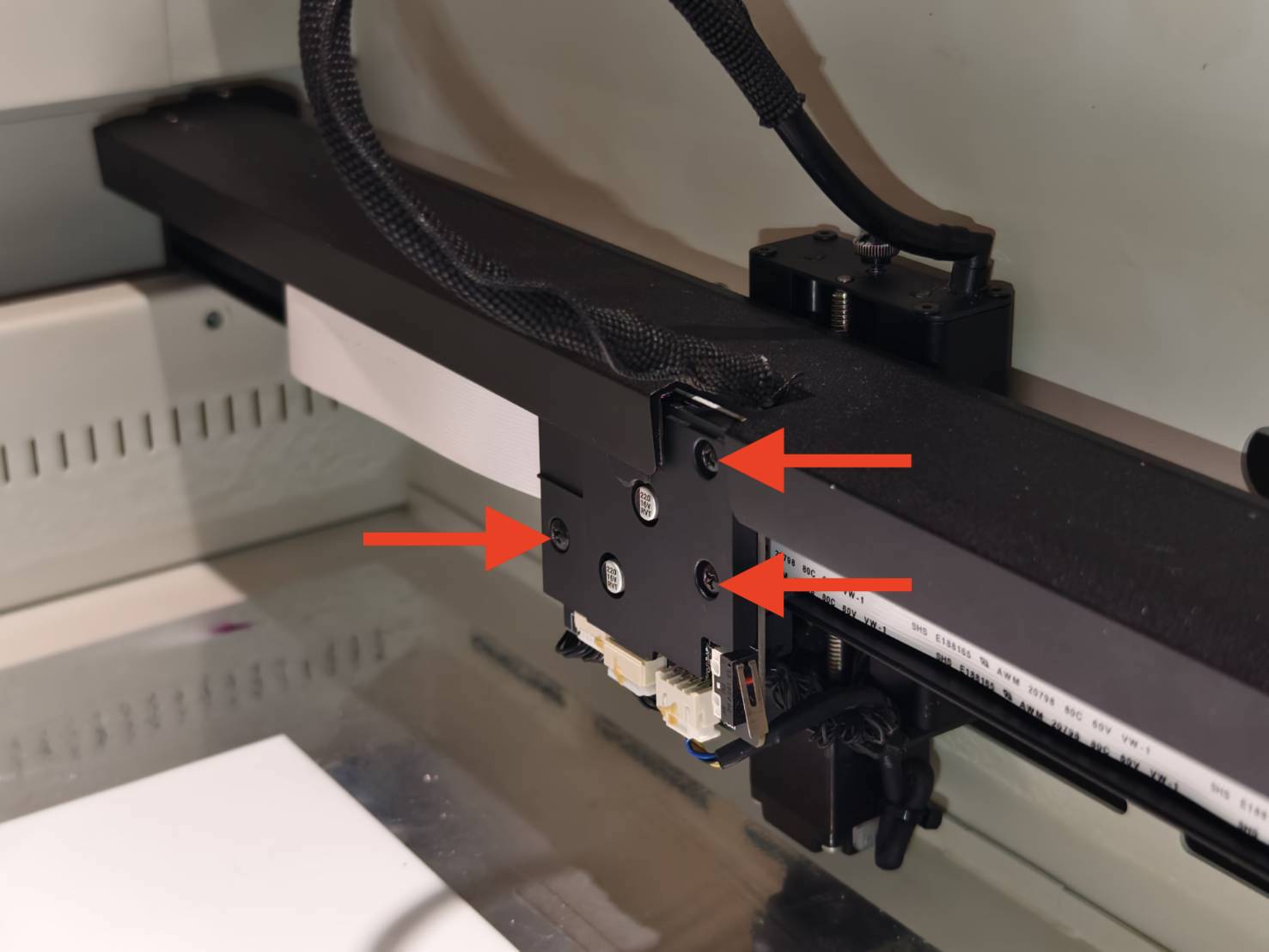

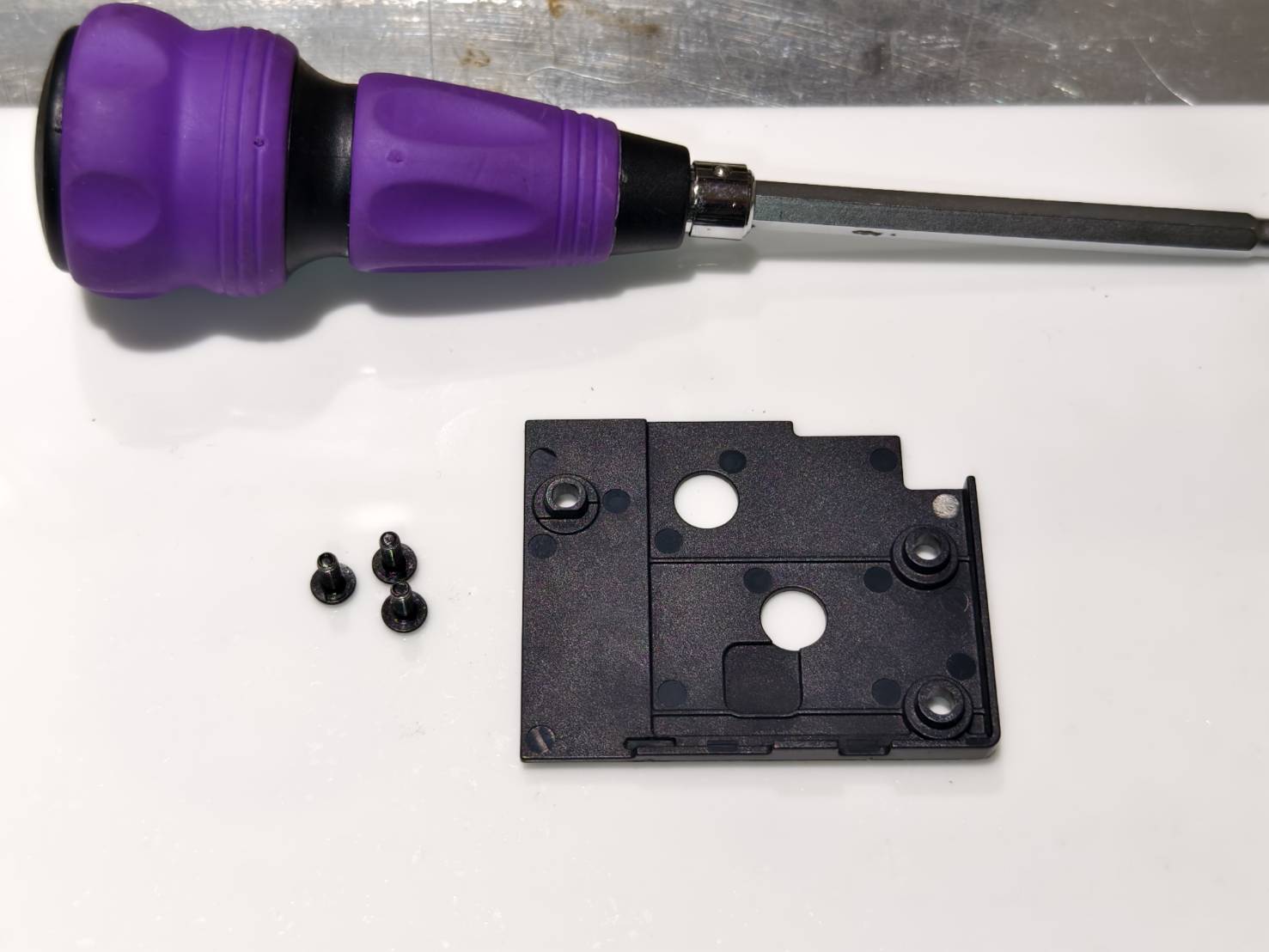

於雷射模組後方，移除十字螺絲三顆、卸下Z軸控制板保護殼。
移除上方的螺絲時，須將雷射頭移至鈑金中間的缺口。

步驟3

打開Z軸控制板側的排線夾扣，並將排線從插槽中移除。
拆除後的殘膠無需移除。

步驟4

於機器左側，拔除X軸馬達線、移除2mm內六角螺絲兩顆，並移除X軸控制板保護殼。
建議使用細長型的起子，手部空間會比較大，L型板手則不適合。





示範影片：

步驟5

打開X軸控制板側的排線夾扣，並將排線從插槽中移除。

步驟6

移除30Pin排線，因排線後面有雙面泡棉膠，用撕的方式容易有殘膠，建議由下裝往上扳將其移除。
若移除完後有殘膠，必須將黑色泡綿的部分清除，白色膠的部分可以不需要清理。
建議先看一次影片，再嘗試移除。

步驟7

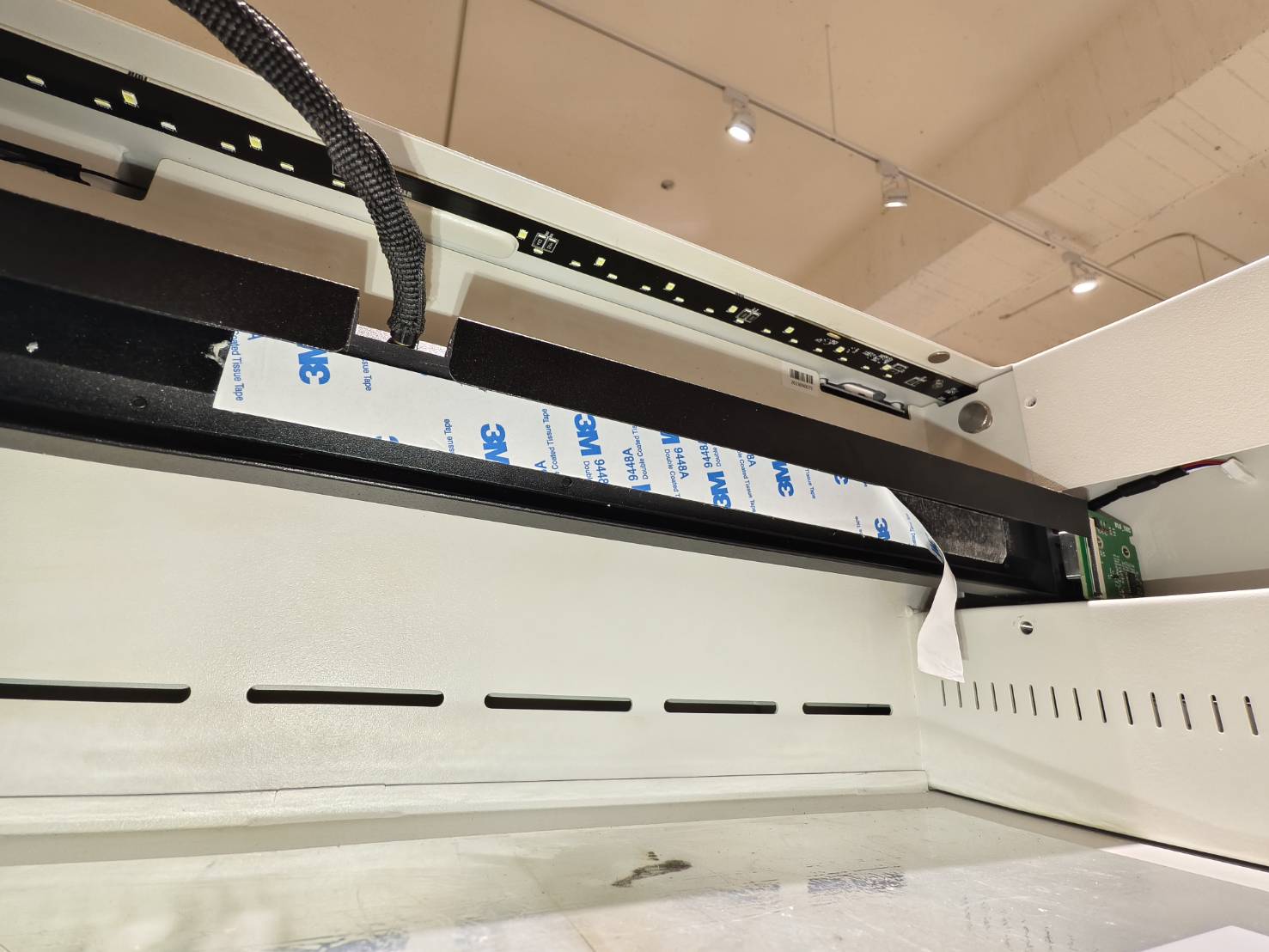

確定殘膠清除後，將新的雙面泡棉膠貼在鈑金內側，再預先將一截雙面膠撕起，以方便後續的動作。

黏貼之前，建議先將步驟7的內容讀完，理解黏貼的位置、鈑金斜面的位置、最後再觀看影片，確保黏貼位置正確。

• 起始位置：

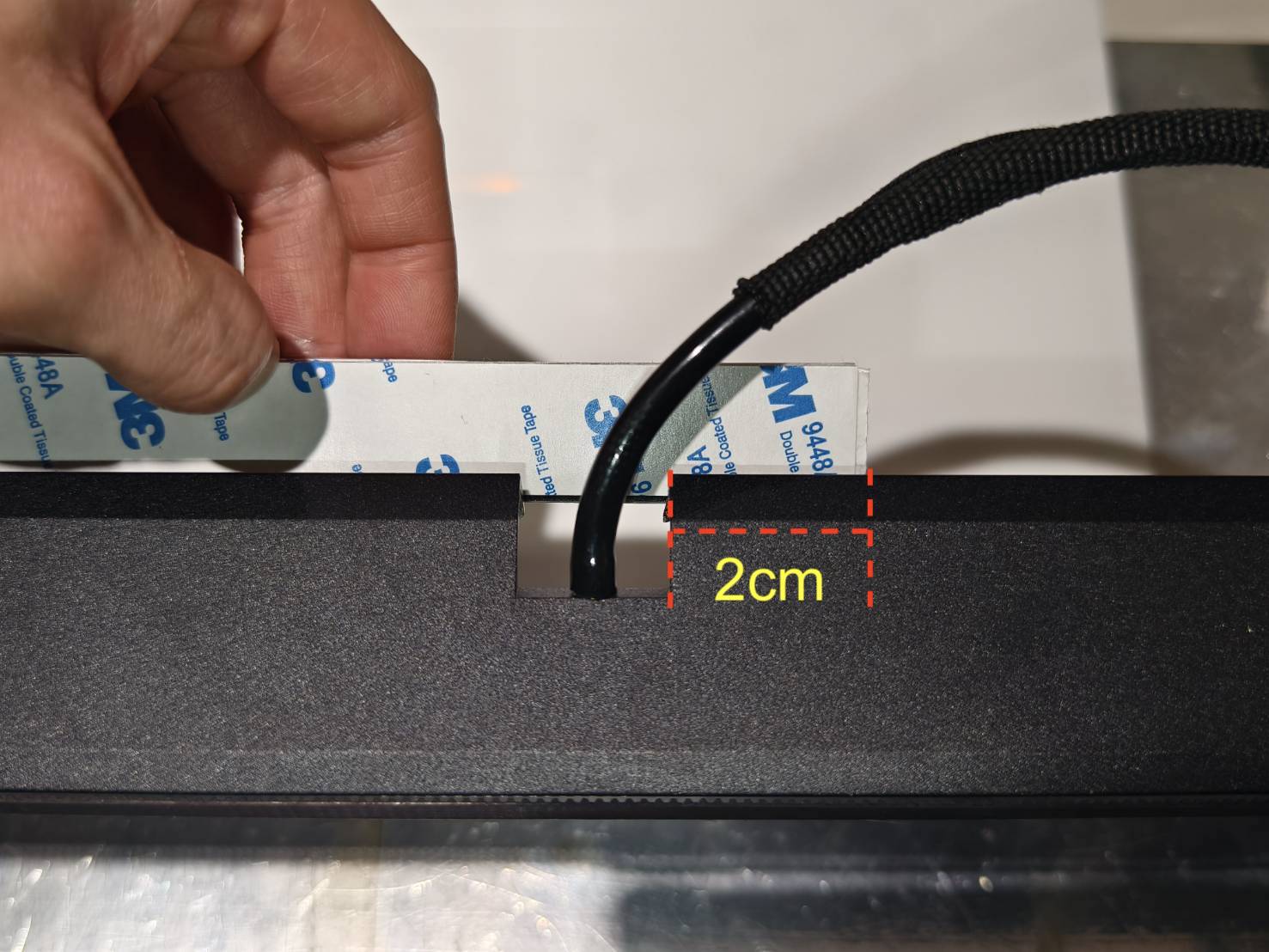

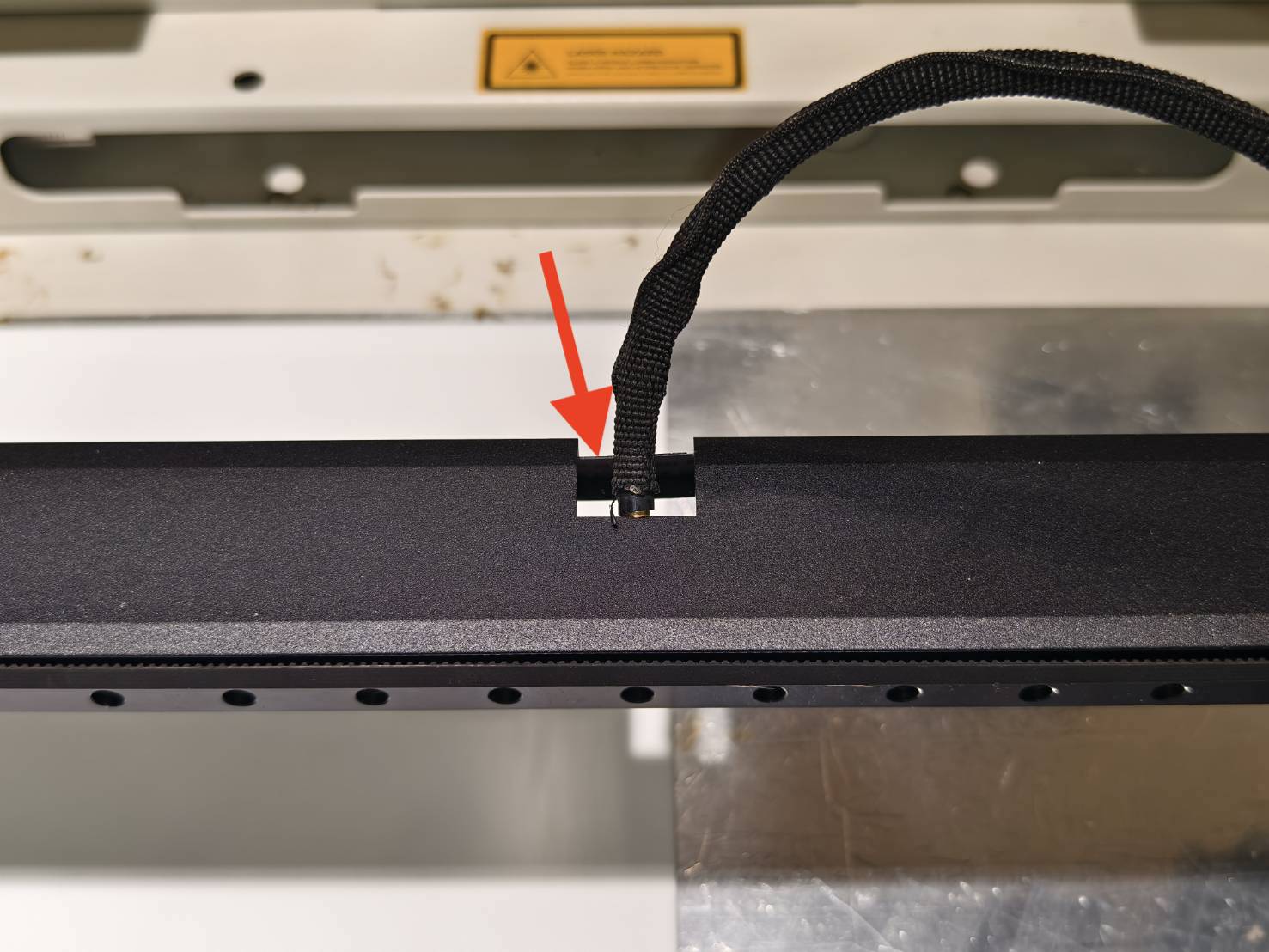

  雙面膠需朝X軸馬達側黏貼 (面對觸控螢幕時，機器的左邊)，起始位置約是在開口右側約2公分。



• 理解鈑金斜面：

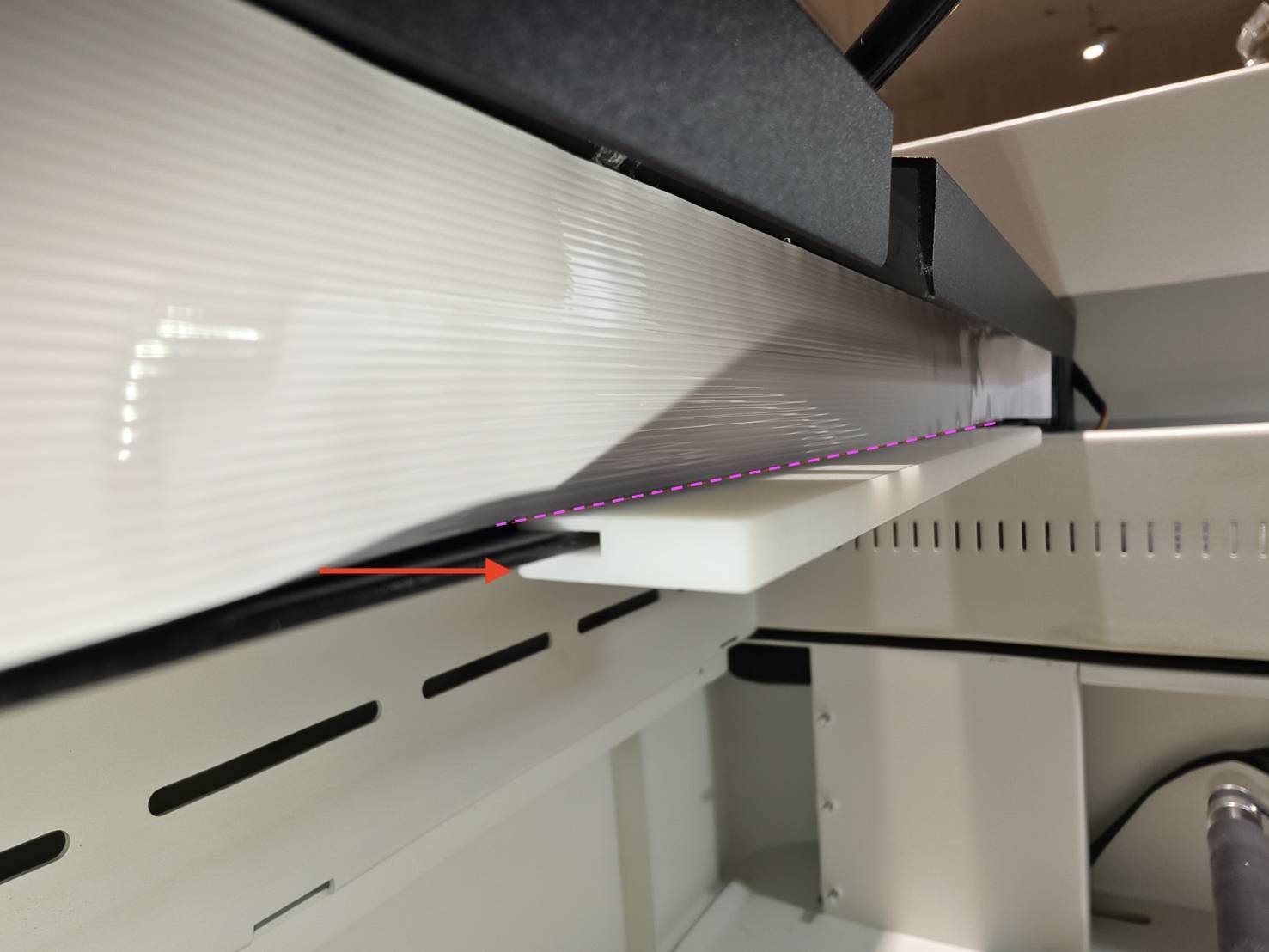

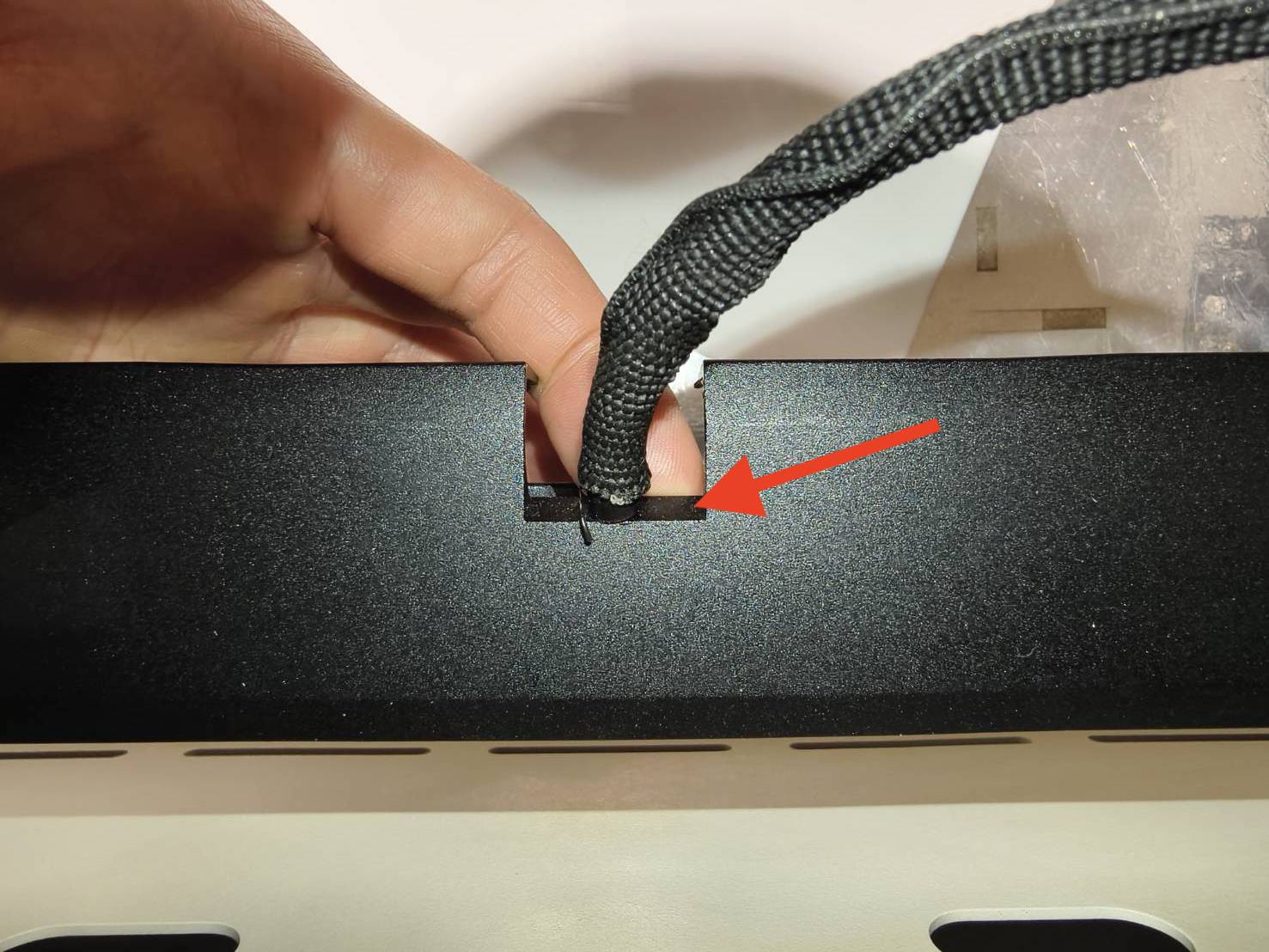

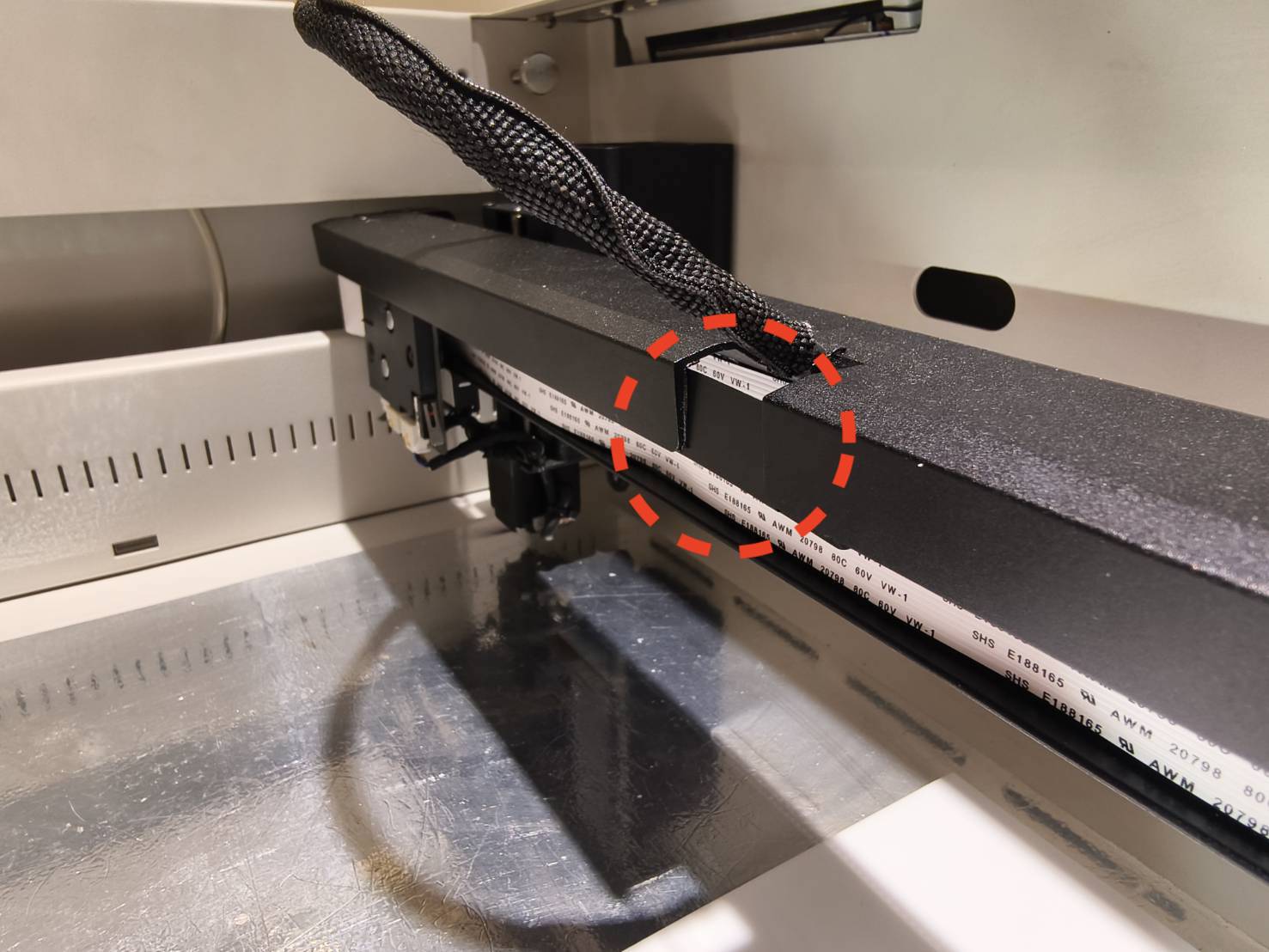

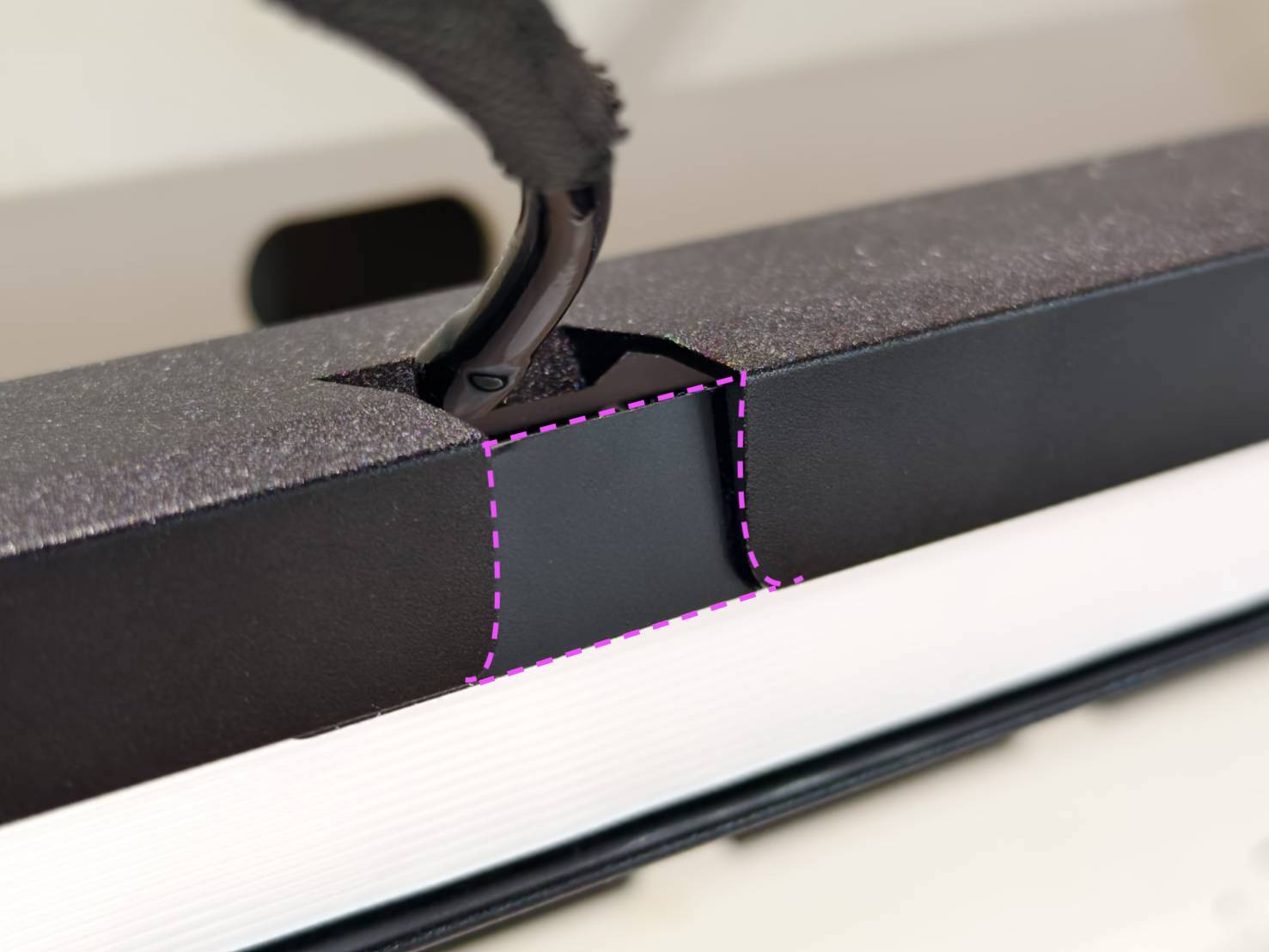

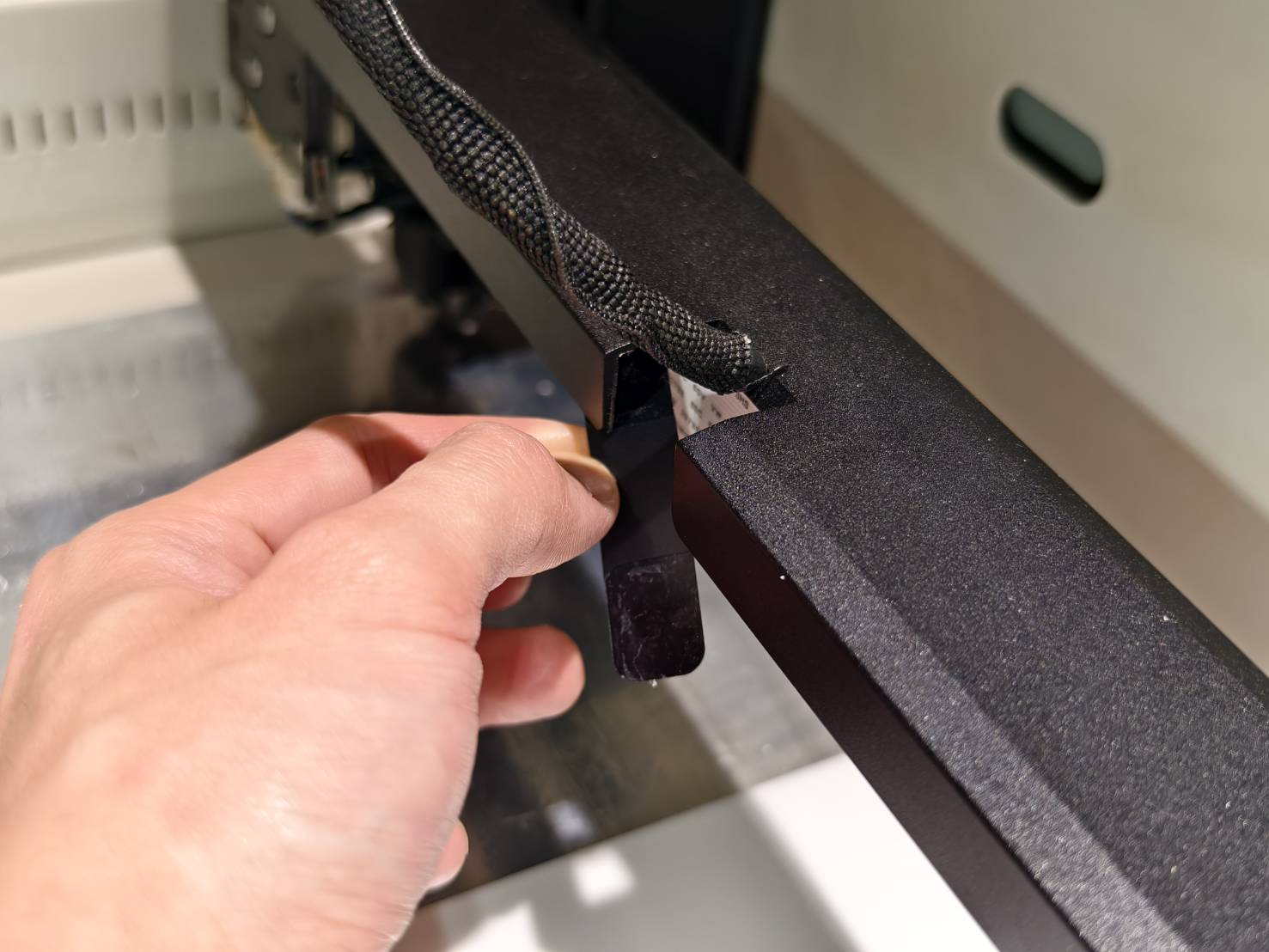

  雙面膠"不能"貼到斜面上，斜面位置如下圖手指觸碰的部分：

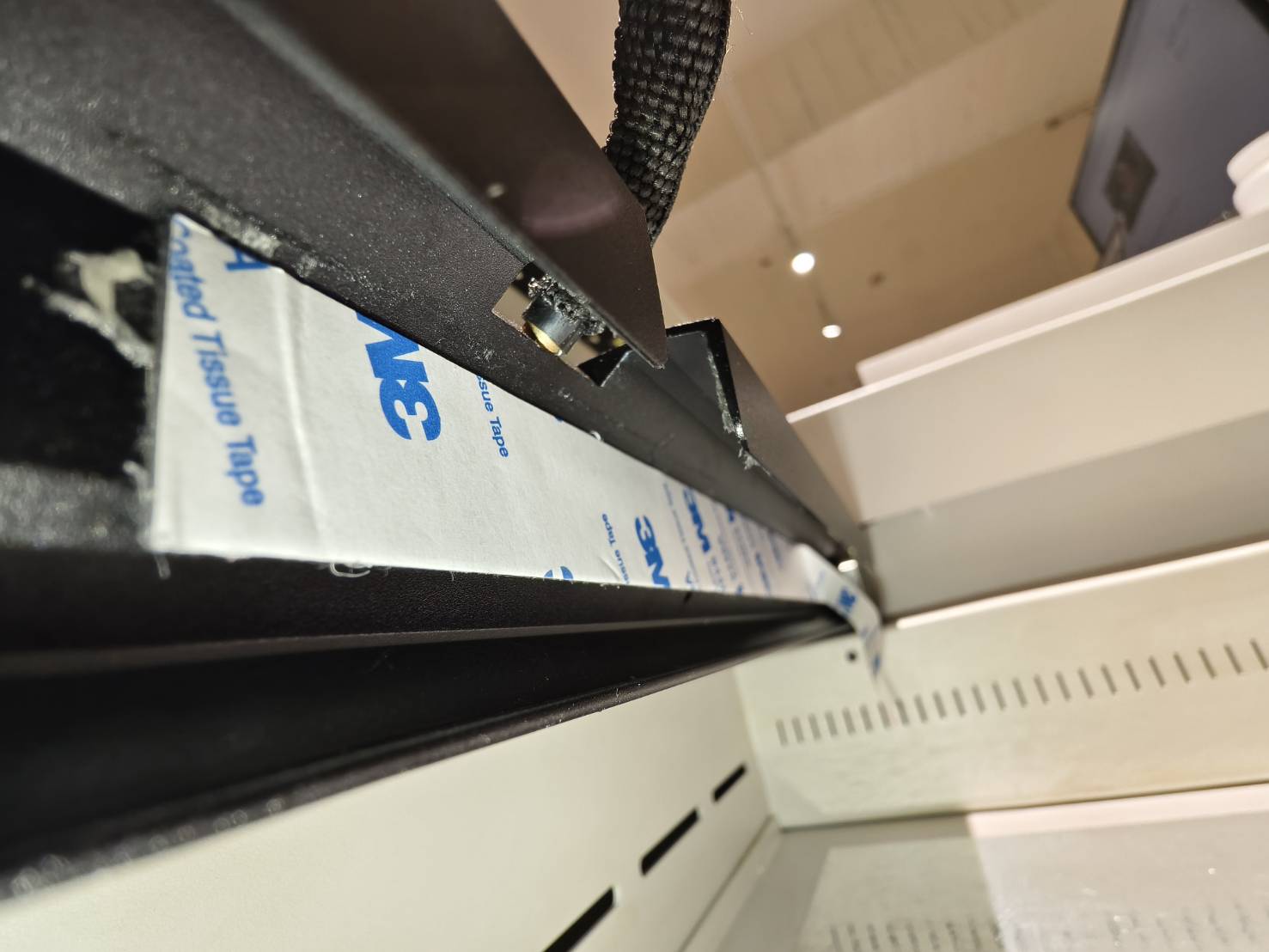

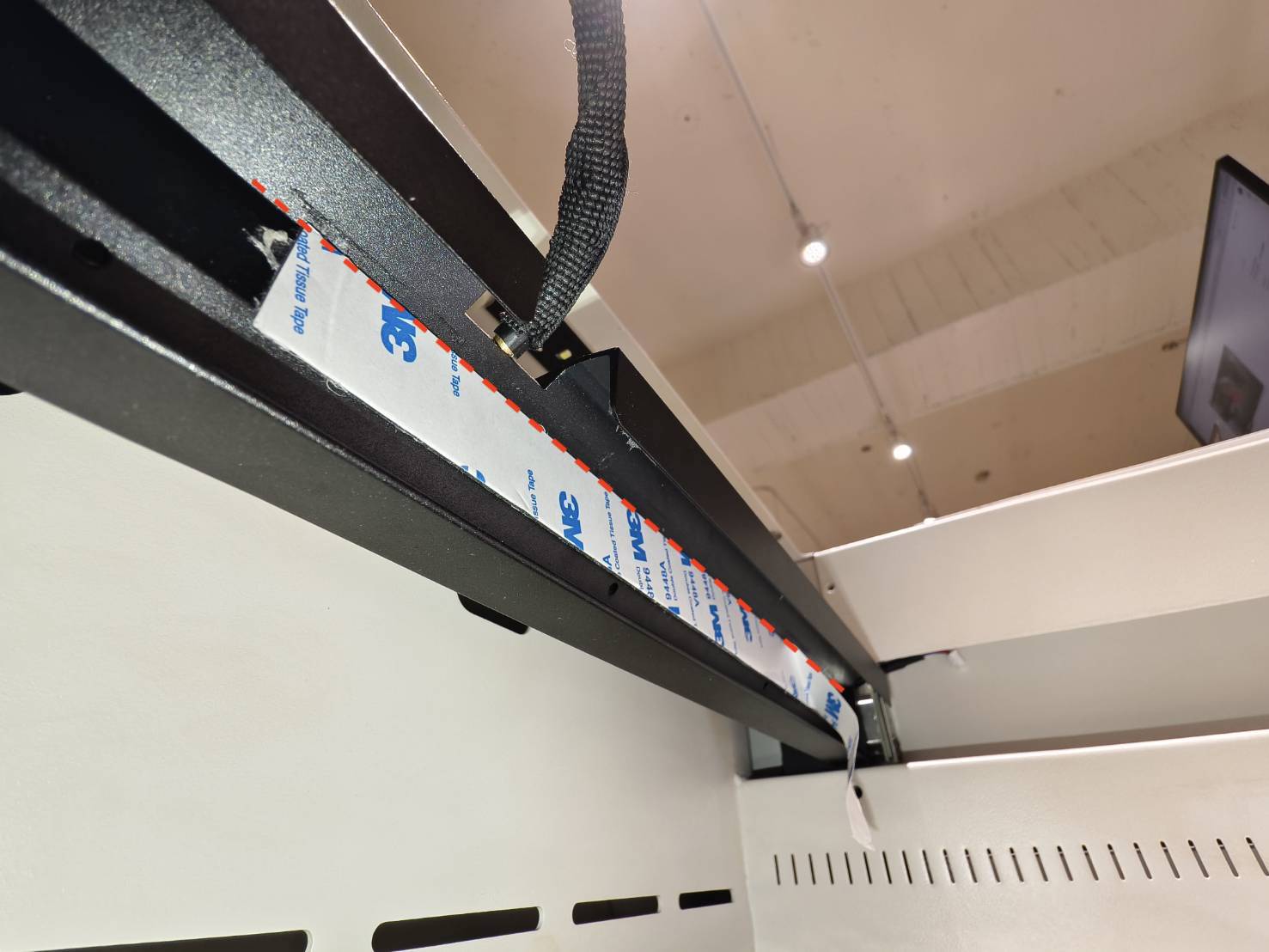

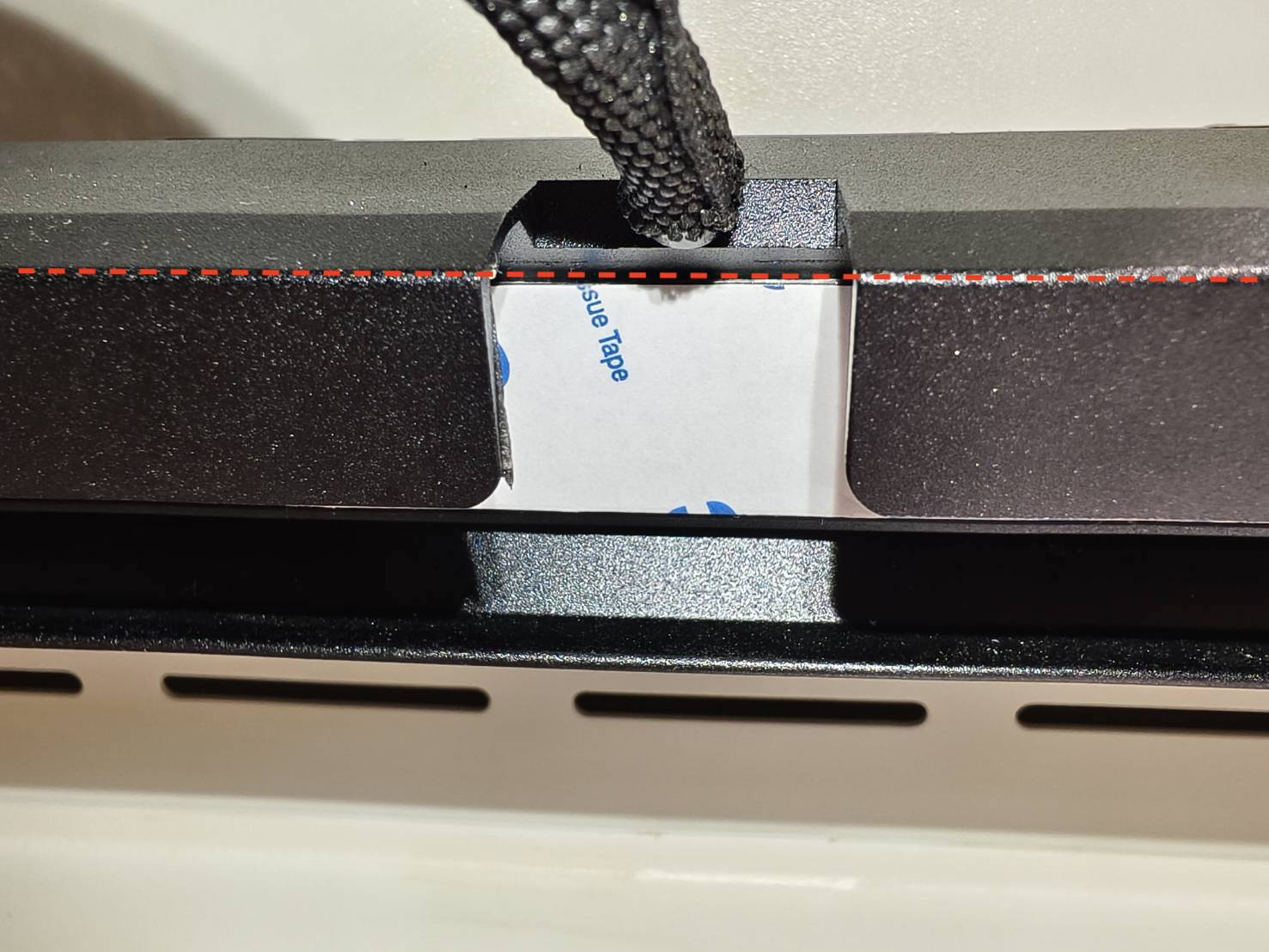

• 雙面膠應貼在標示線下緣即斜面下緣：


• 示範影片：


步驟8

安裝Z軸控制板側的排線。注意：排線應該要在插槽的中間，安裝正確的話，卡扣應該能輕鬆蓋起。
請參考以下敘述，確認定排線應該插入的位置，確保排線安裝正確。

• 排線插孔的兩個邊緣會略高，如圖所示。

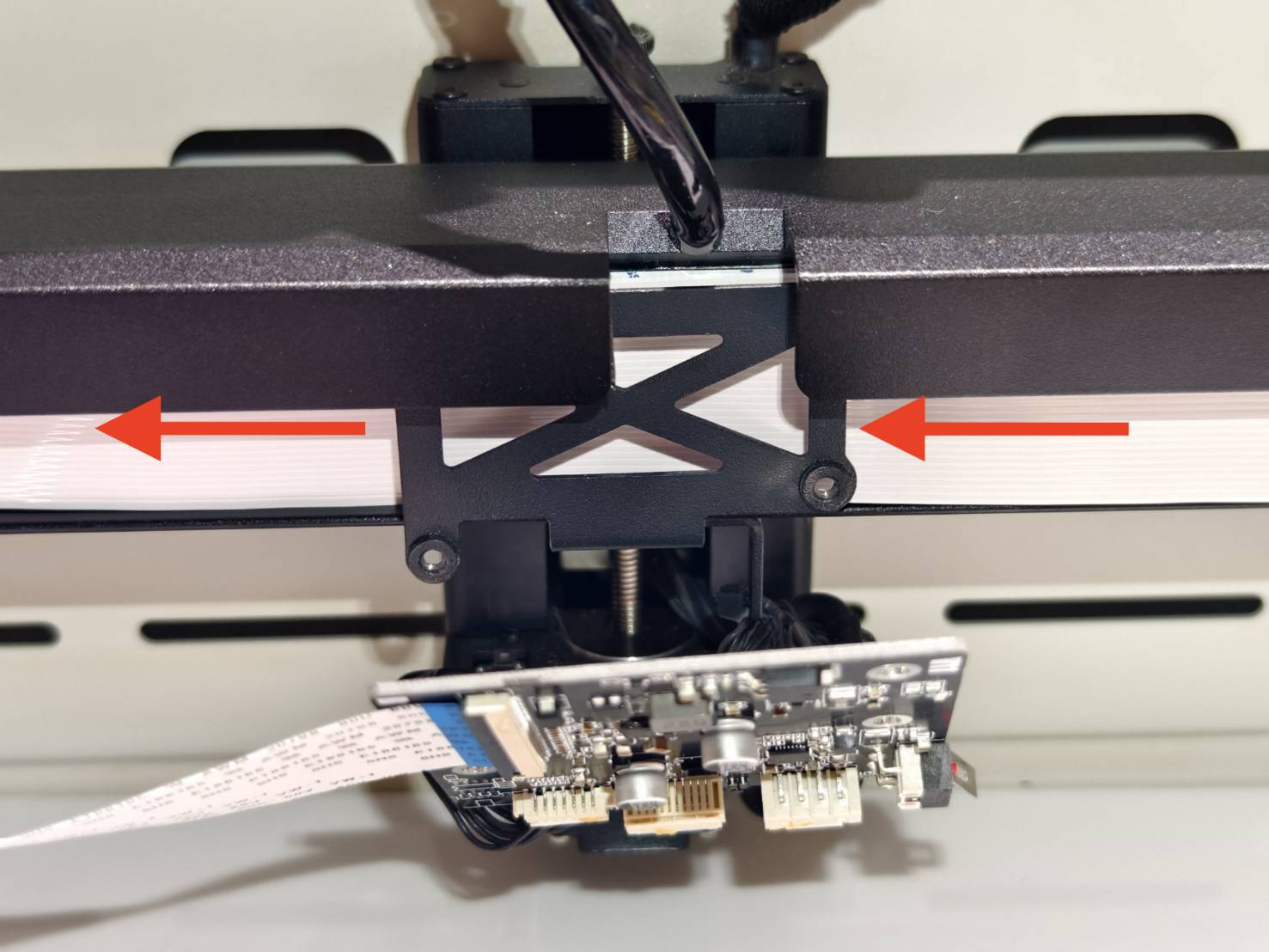

• 排線需插在中間，正確插入後應與略高處同高，如圖所示。 (卡扣未扣起)



• 正確插入才能順利將卡扣蓋起，且排線與插口平行，如圖所示。 (卡扣扣起)


• 排線需穿過Z軸控制板固定支架。



• 示範影片：


步驟9

安裝X軸控制板側的排線，注意：排線應該要在插槽的中間，安裝正確的話，卡扣應該能輕鬆蓋起。
如步驟8解釋的排線插入位置，請用相同手法插入另一側的排線。

示範影片：

(控制板的顏色不影響安裝方法，黑色與綠色一樣。)

步驟10

將X軸馬達線接回，移動雷射頭，然後查看Z軸控制板的LED燈是否有亮起，若有亮起，表示排線安裝正確。
(如果沒有亮起，請回到步驟8將兩側排線重新插拔，直到移動時，Z軸控制板的LED燈亮起。)

步驟11

先使用一顆螺絲，將Z軸控制板固定住，然後開機，使用左側按鈕進行對焦，看雷射頭是否有正確對焦，若正確對焦，表示排線安裝正確。
如果無法正常對焦，或是無法開機，表示排線安裝不正確，請立刻關機，並回到步驟8，重新插拔排線及測試。

示範影片：

步驟12

關機、移除馬達線、安裝X軸控制板保護殼、鎖上兩顆2mm內角螺絲、插回X軸馬達線。

示範影片：

步驟13

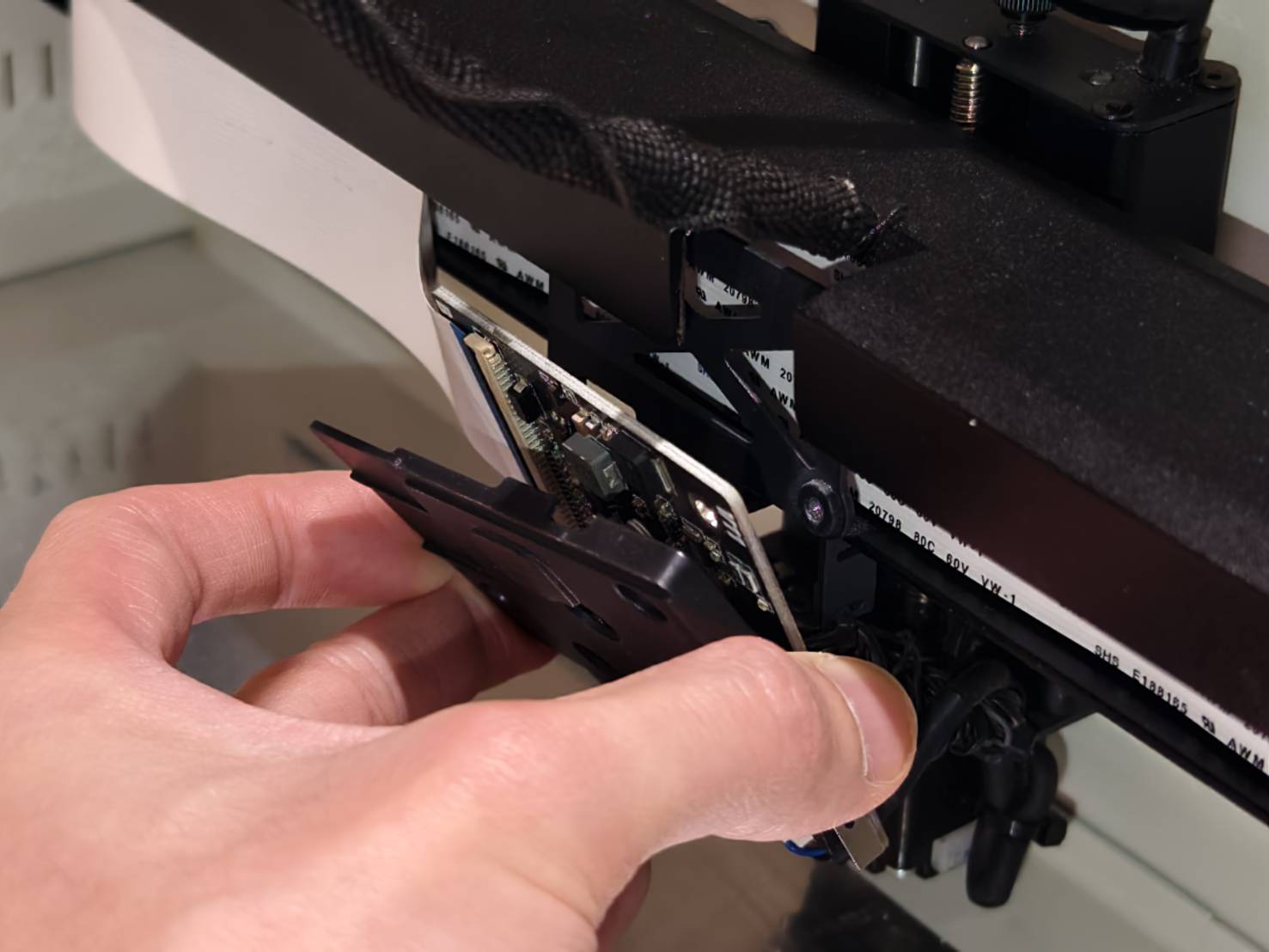

將雷射頭移至最右側，並裝上排線黏貼輔助器，輔助器的厚邊需朝下。

然後完全移除雙面膠的膜，預留一點排線長度在X馬達側，將排線底部與輔助器貼齊後，把排線往後推，使其貼上鈑金。

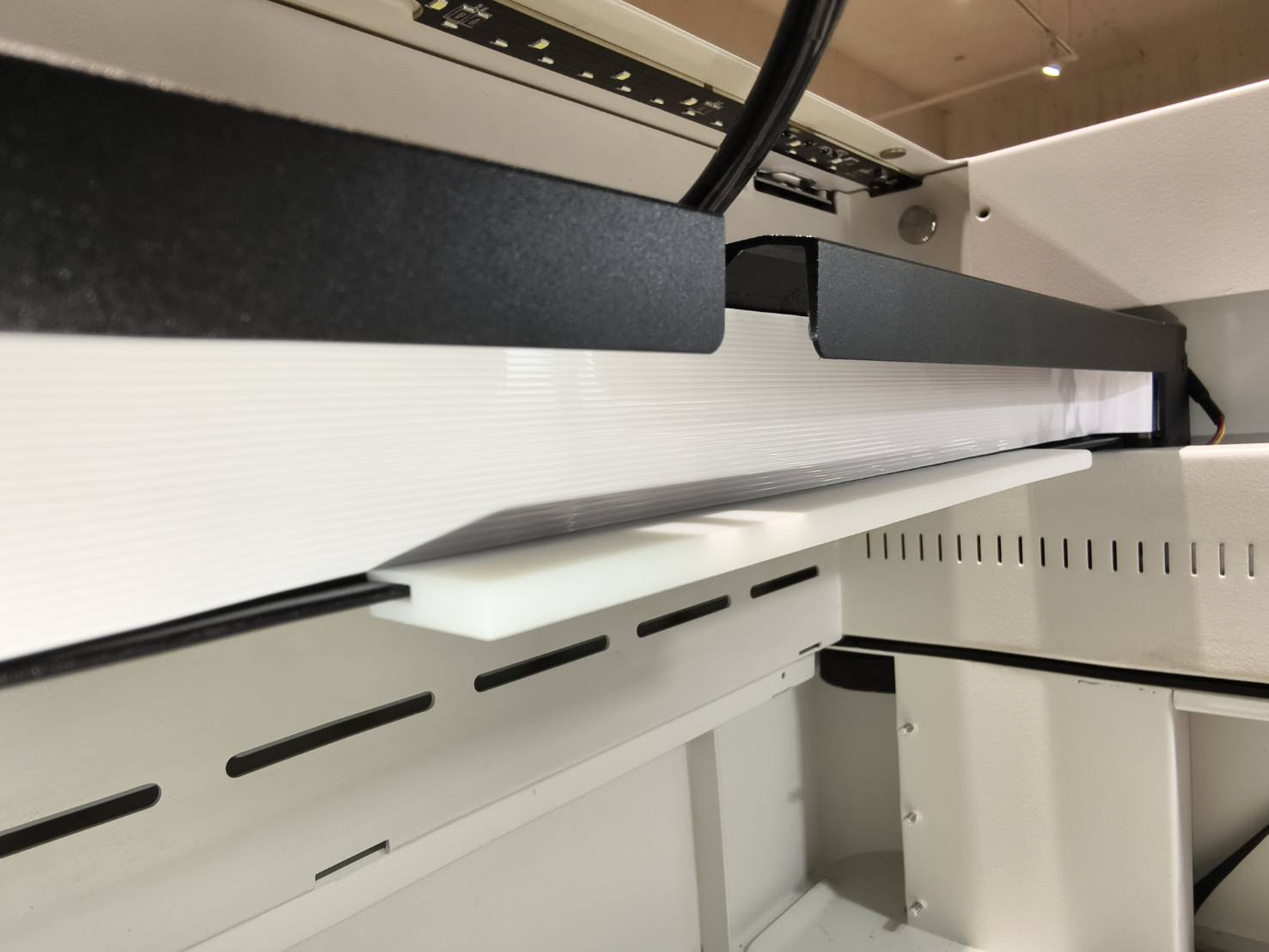

輔助器厚邊朝下，排線下緣與輔助器上緣貼齊，再往後推黏上。



示範影片：

步驟14

移除排線黏貼輔助器，安裝Z軸控制板保護殼、鎖回三顆十字螺絲。

示範影片：

步驟15

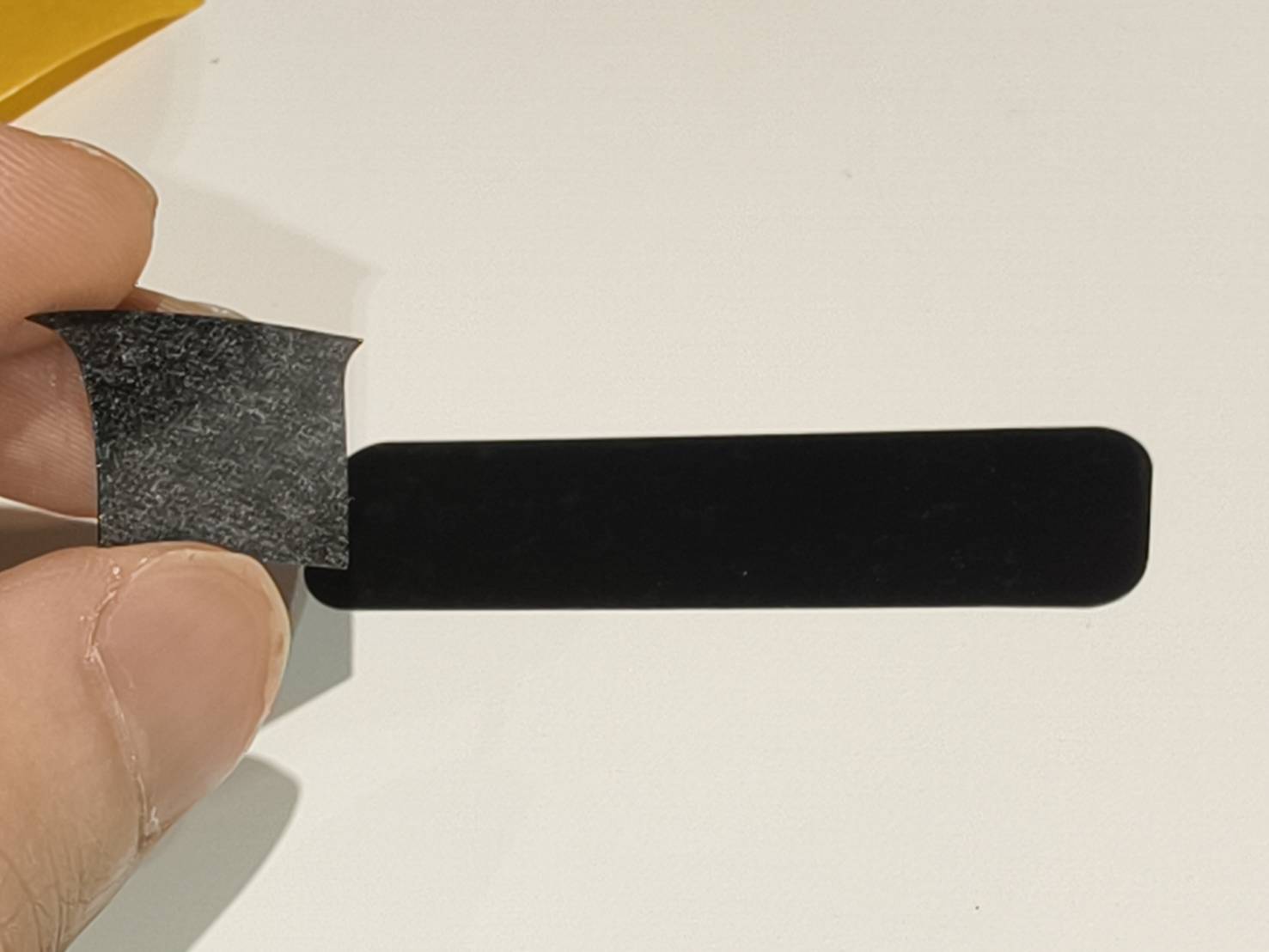

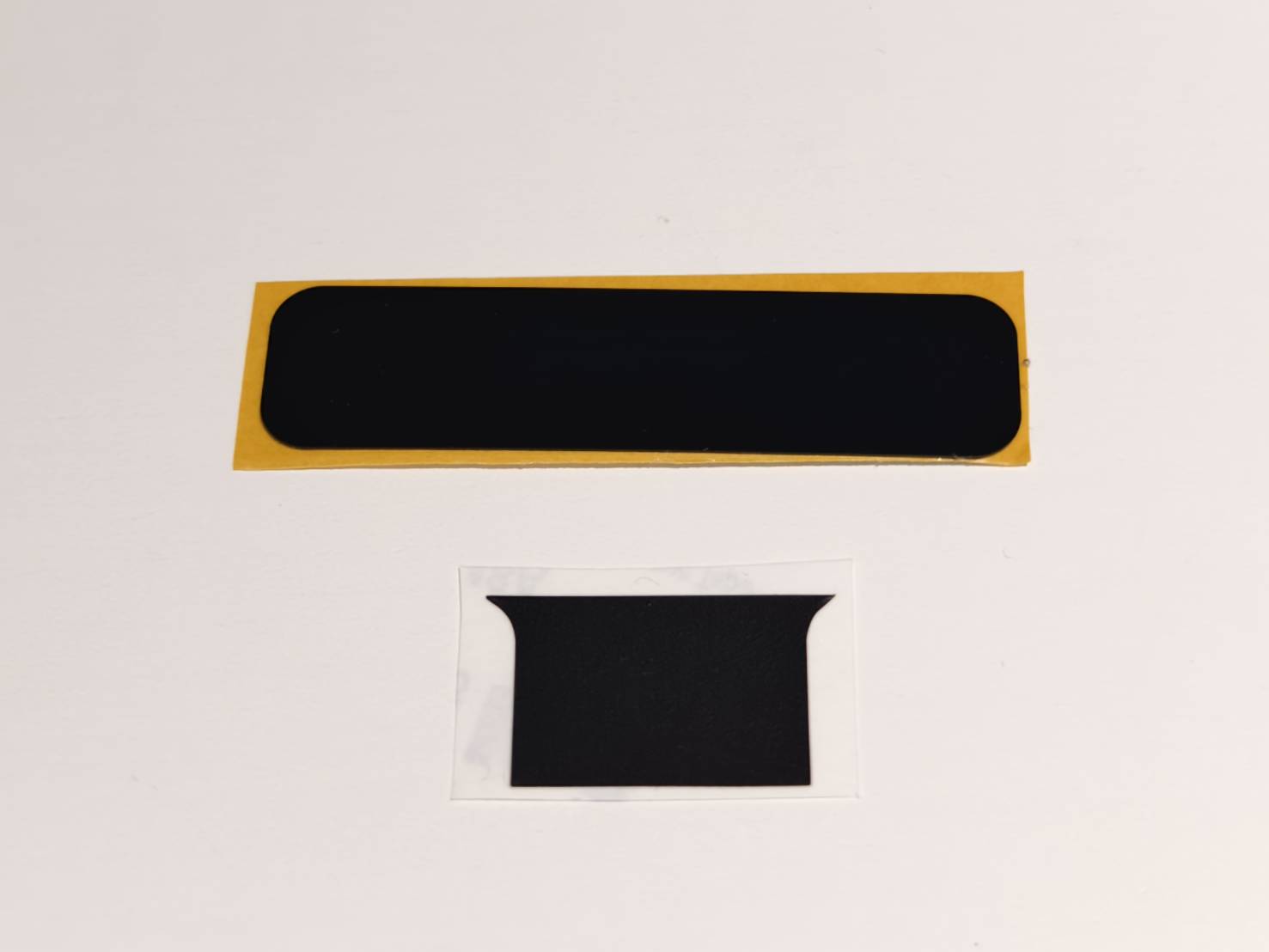

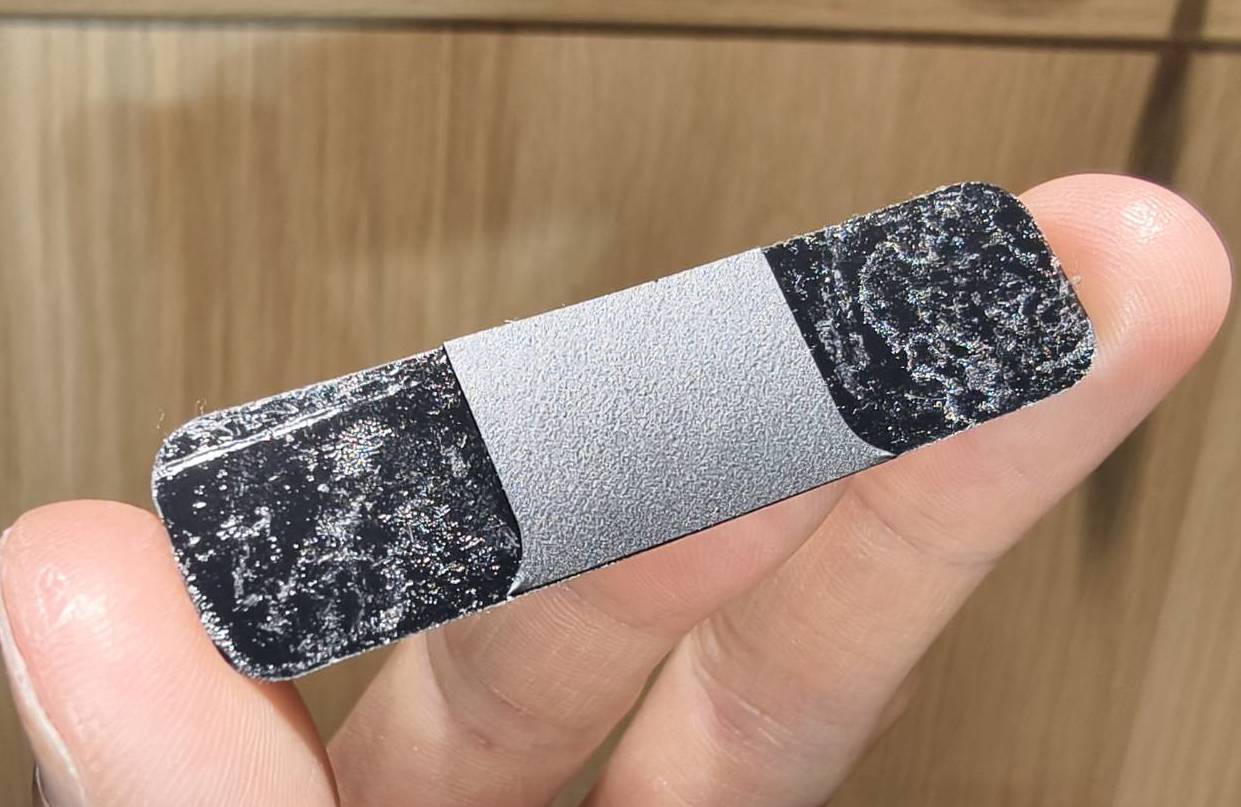

將方形的貼紙貼上長型的麥拉，請注意兩張的黏面需對黏面。


請注意兩張的黏面需對黏面。


完成品

步驟16

將組合好的麥拉貼上鈑金的缺口，兩個耳朵的地方需朝下，即完成排線更換。

示範影片：
