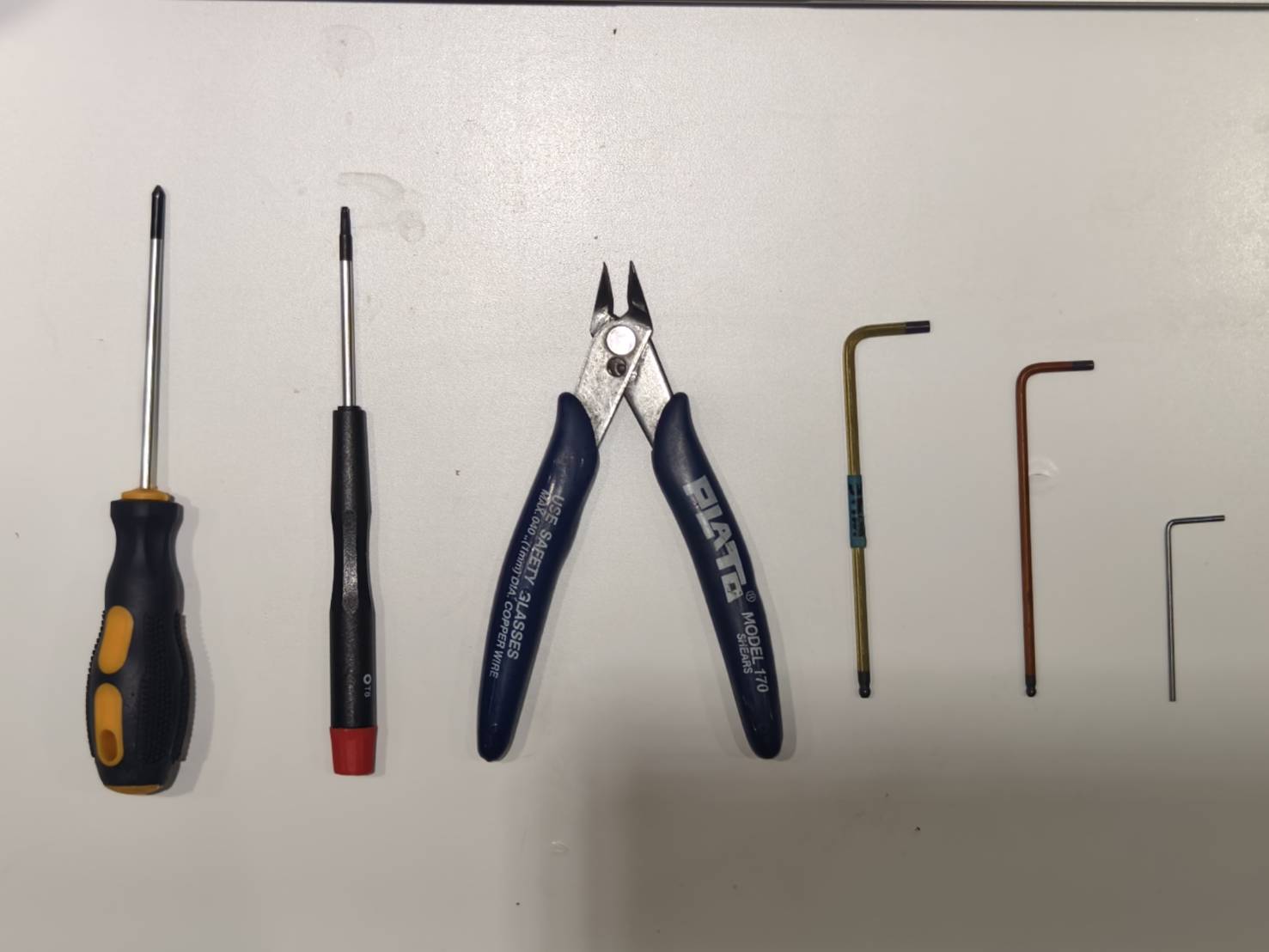

工具
| 1 | 十字螺絲起子 |
| 2 | Torx T8 起子 |
| 3 | 斜口鉗 |
| 4 | 3 mm 內六角扳手 |
| 5 | 2.5 mm 內六角扳手 |
| 6 | 1.5 mm 內六角扳手 |

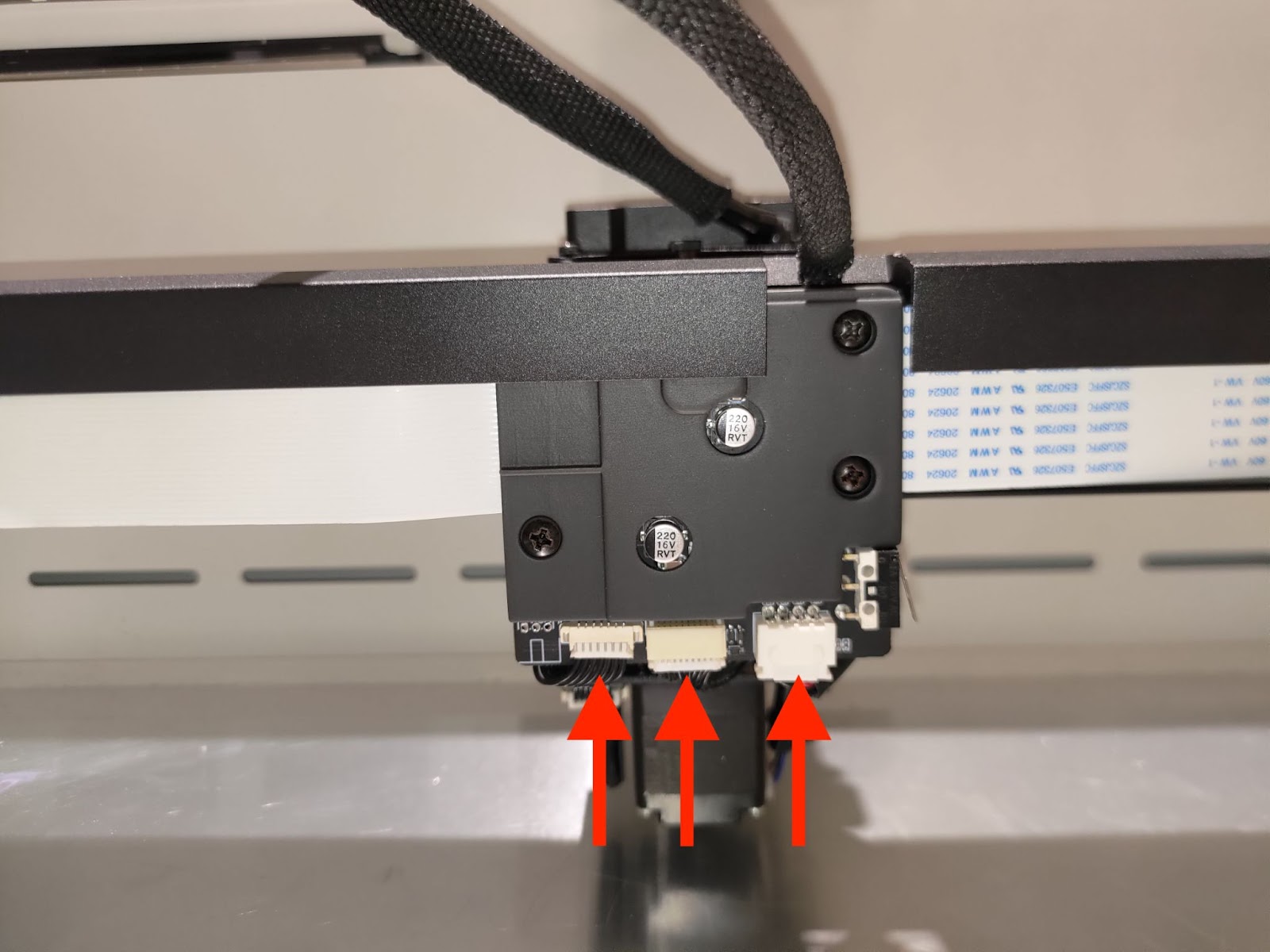

步驟 1
拔除下圖所示的三條接線。
步驟 2
使用內六角扳手拆除 X 軸皮帶上的皮帶彈簧。
步驟 3

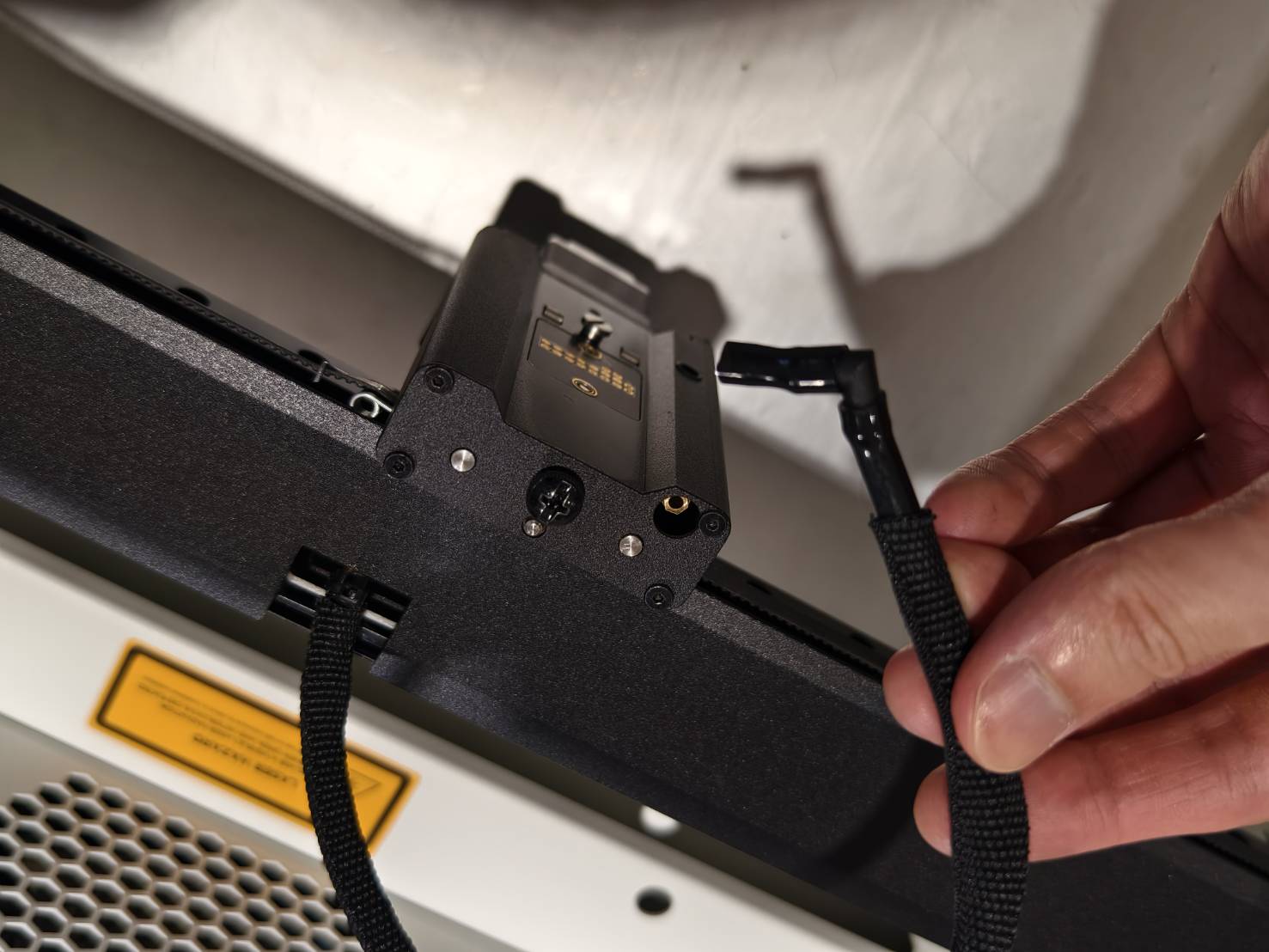

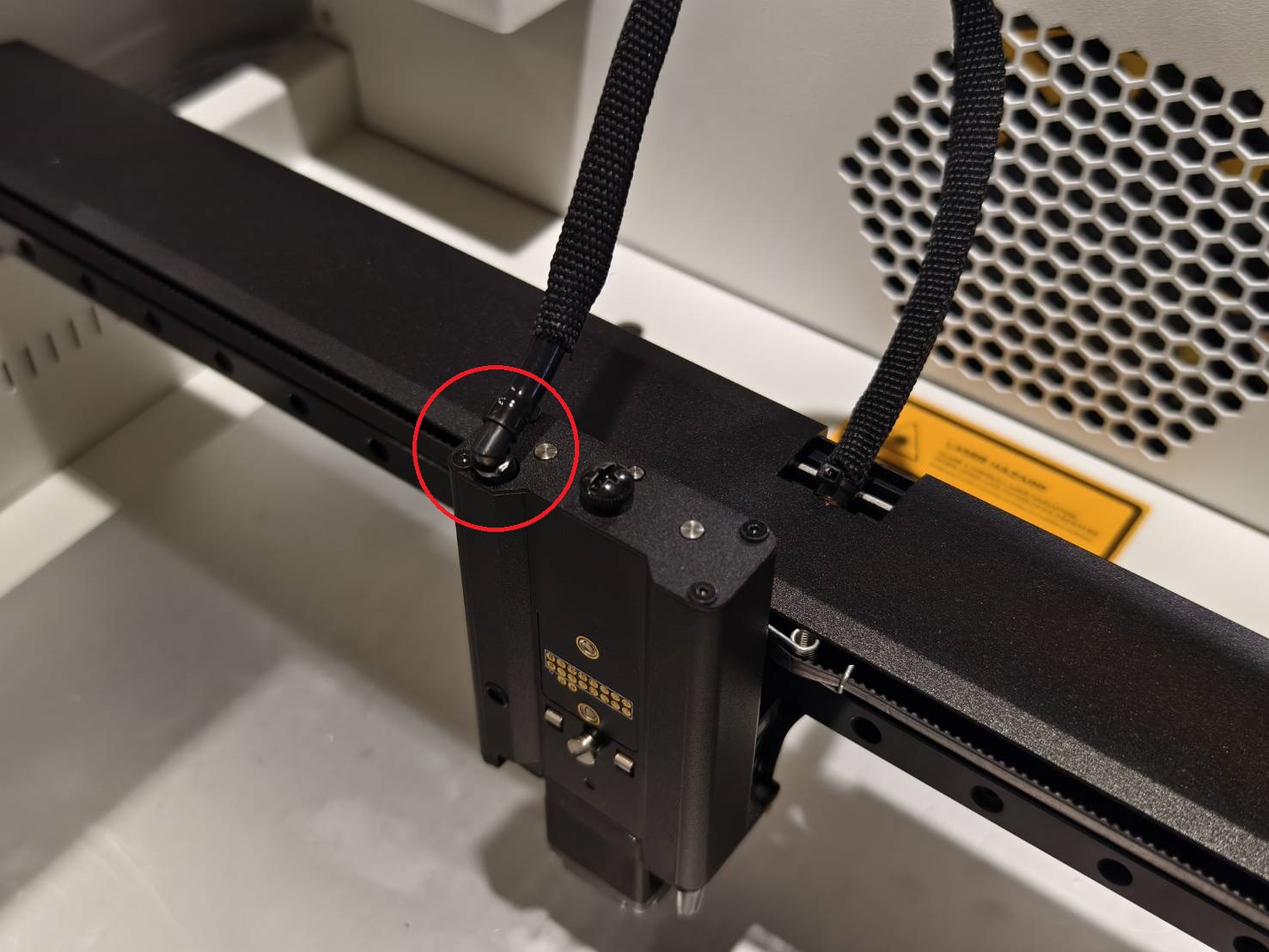

從模組座上拆下帶有 L 型接頭的氣管。
步驟 4

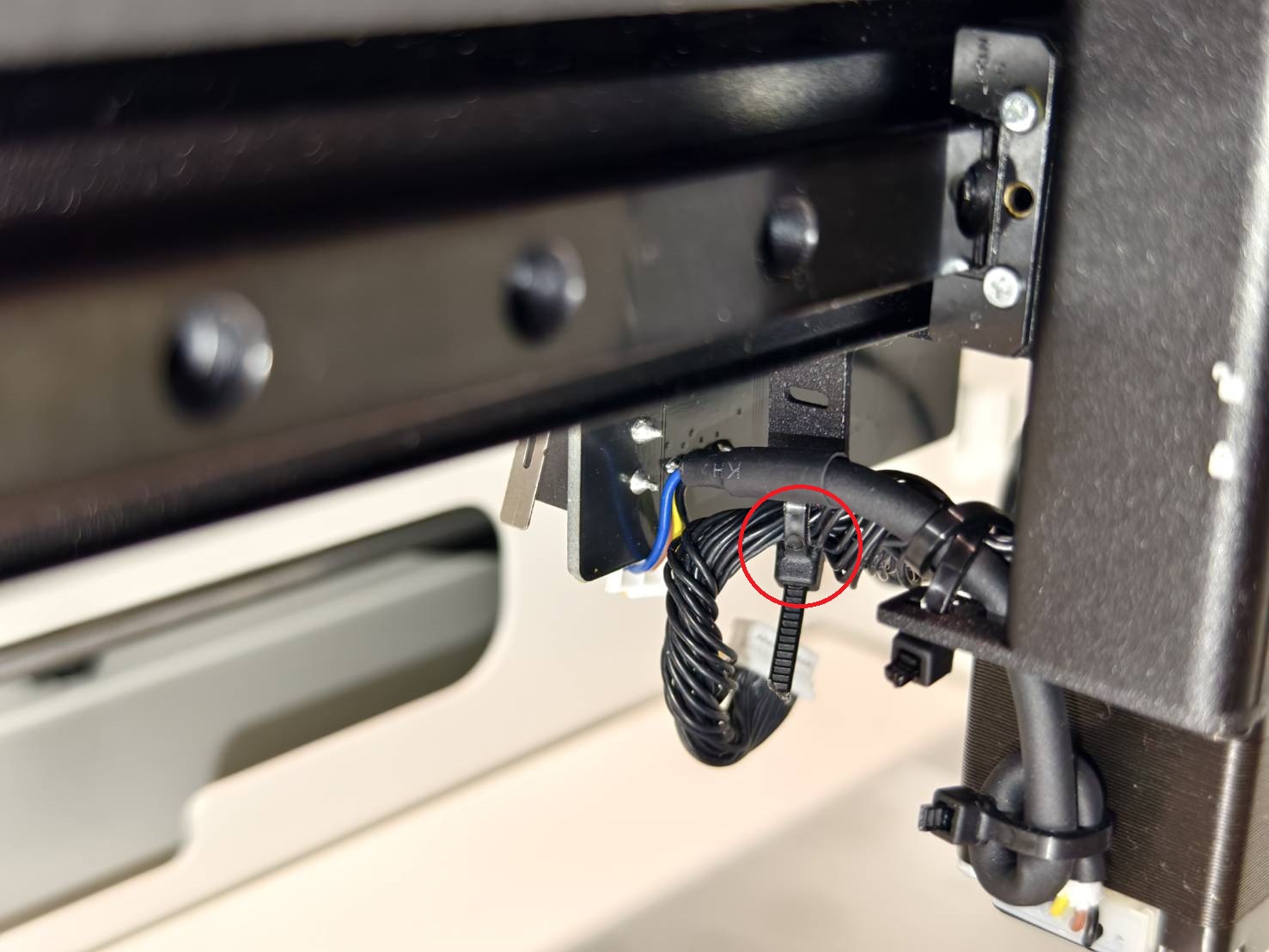

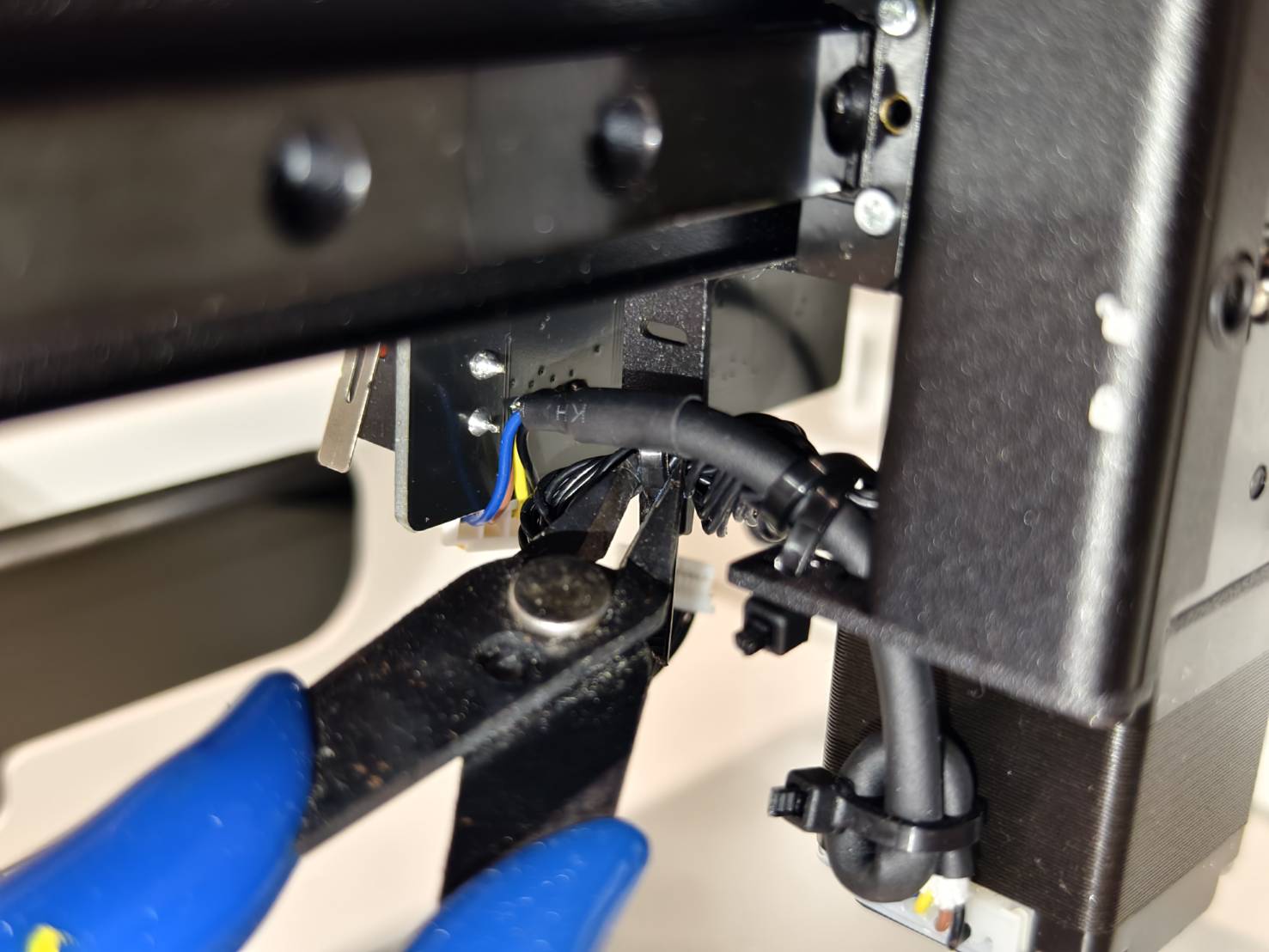

剪斷固定模組座背面 20-pin的束線帶。

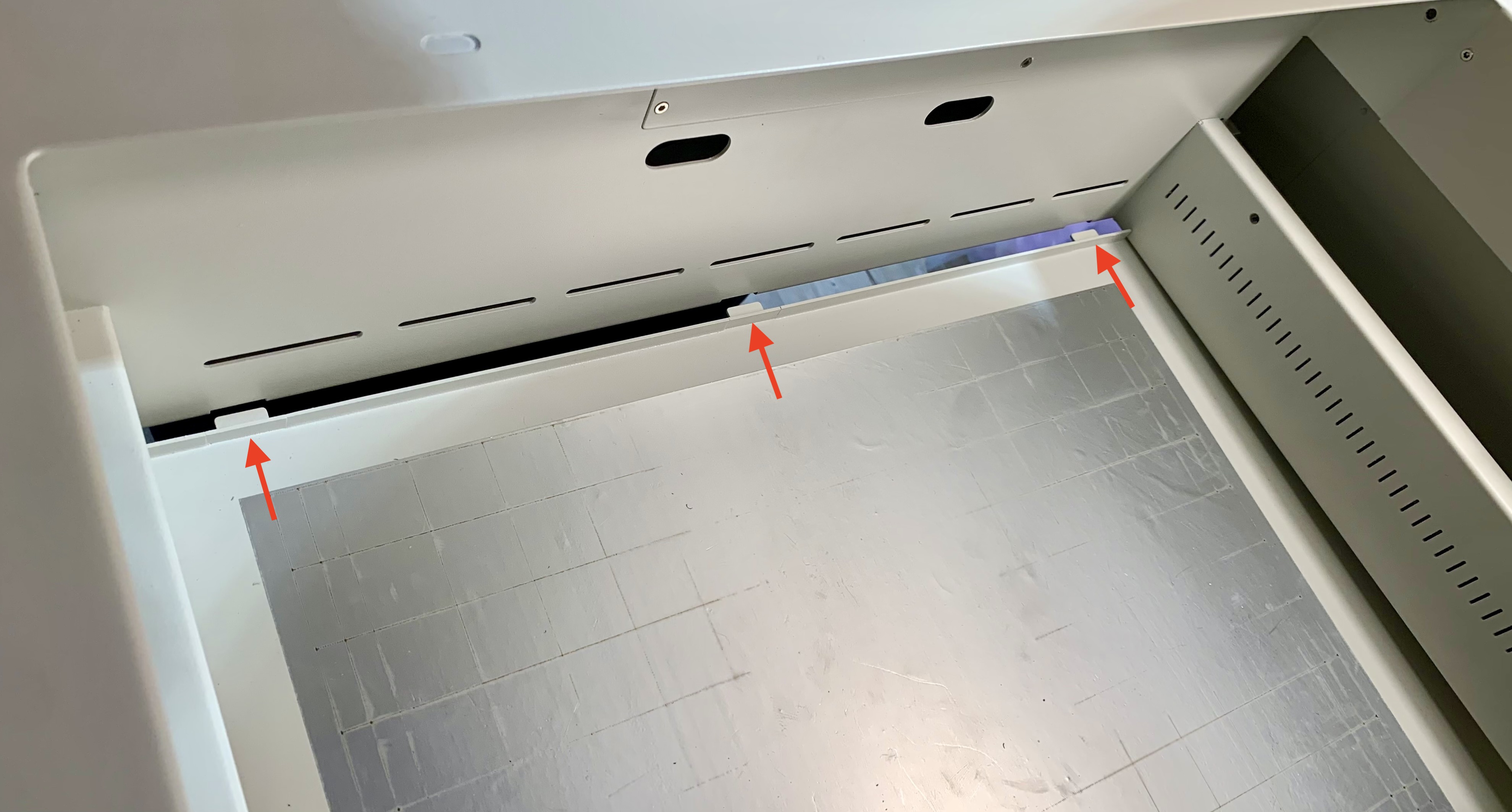

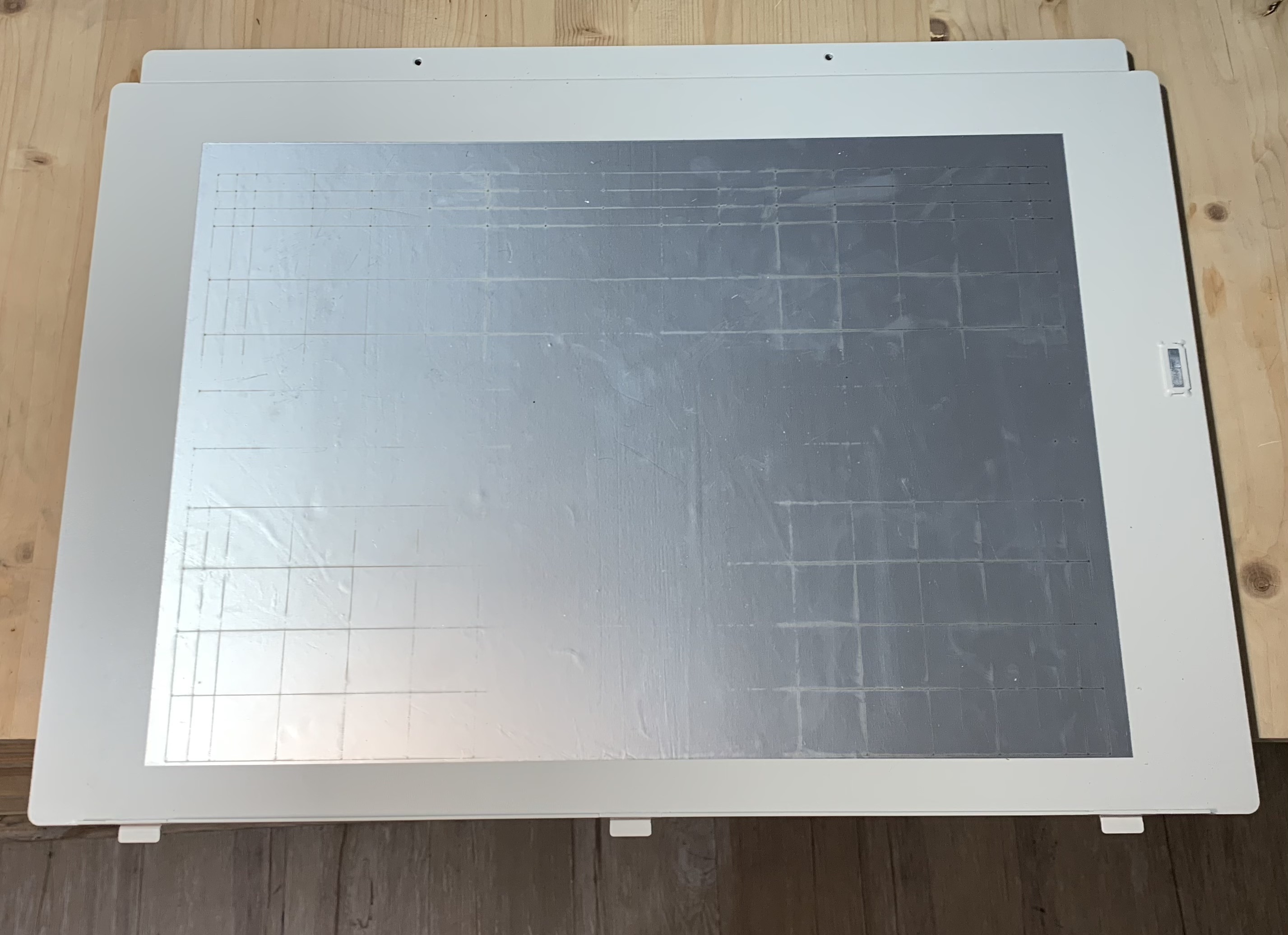

步驟 5
旋下這兩顆螺絲以拆除金屬底座。

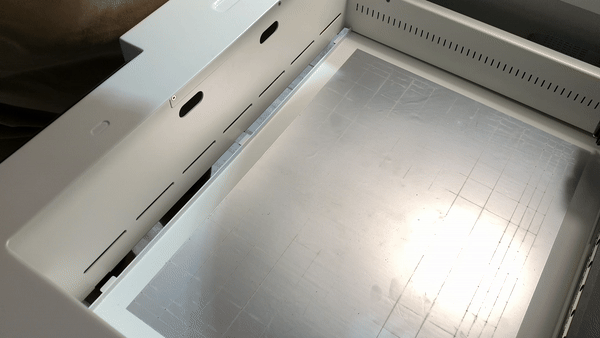

步驟 5.1
稍微抬起機器並直接取出金屬底座。
步驟 6

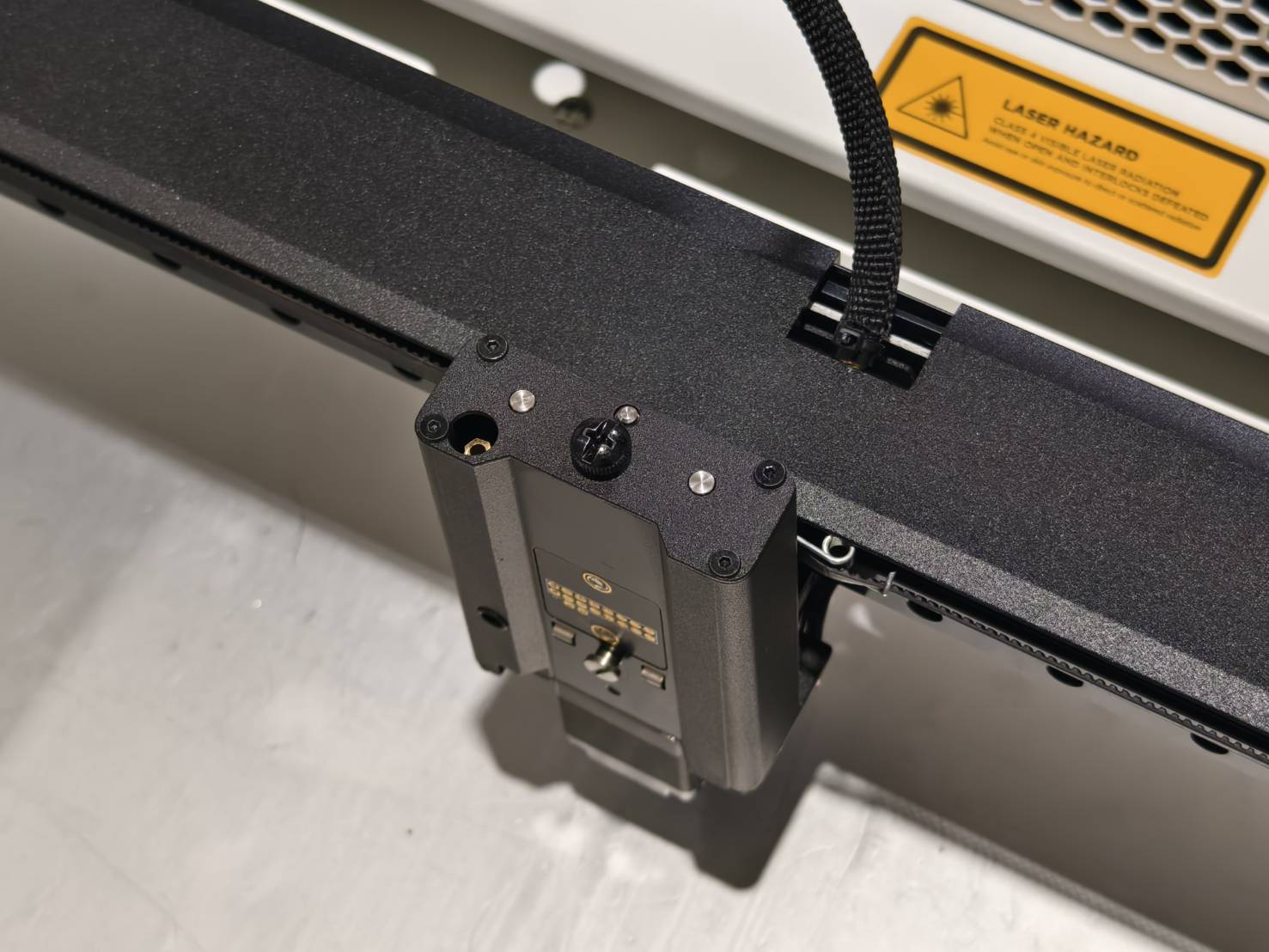

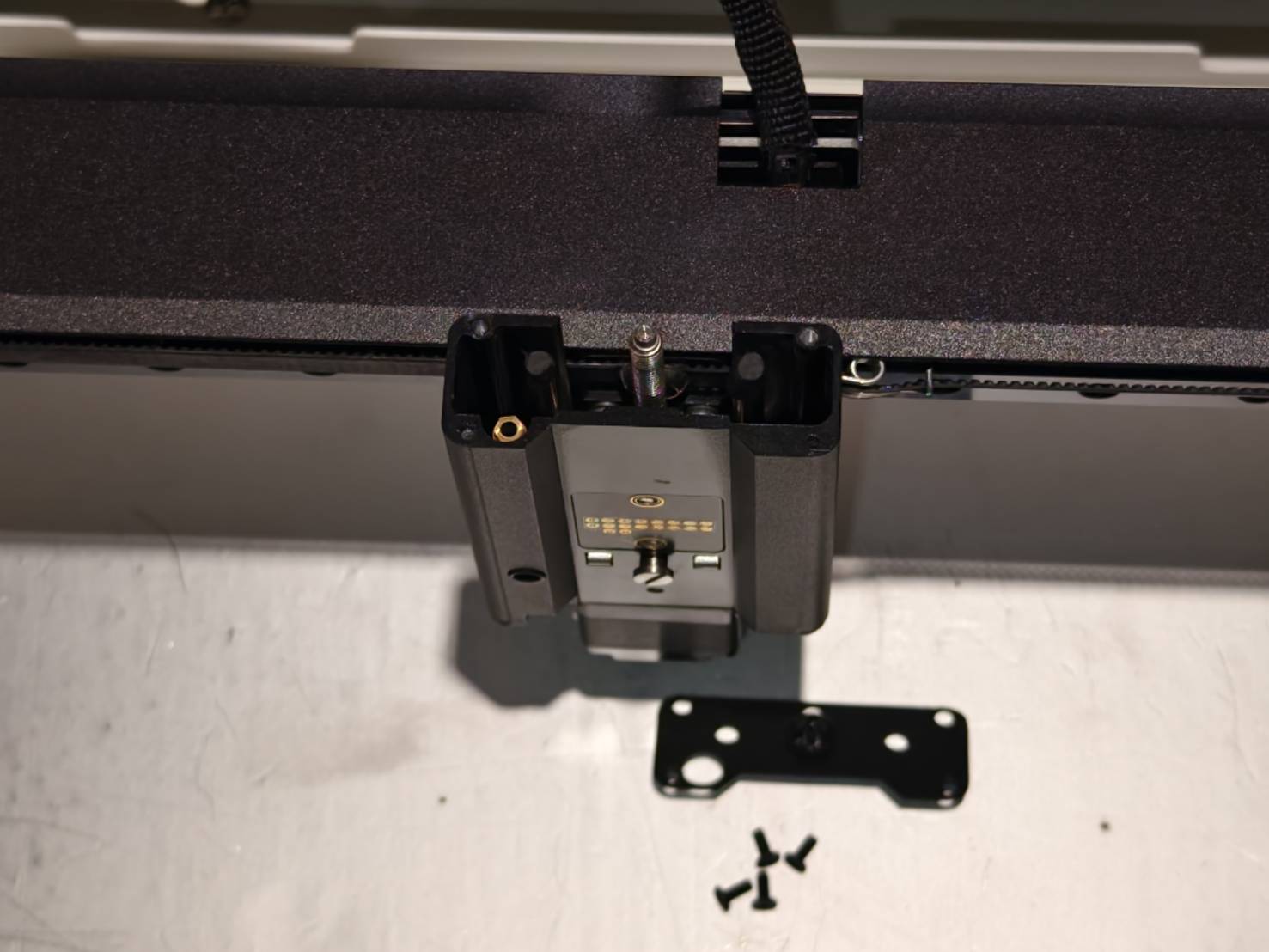

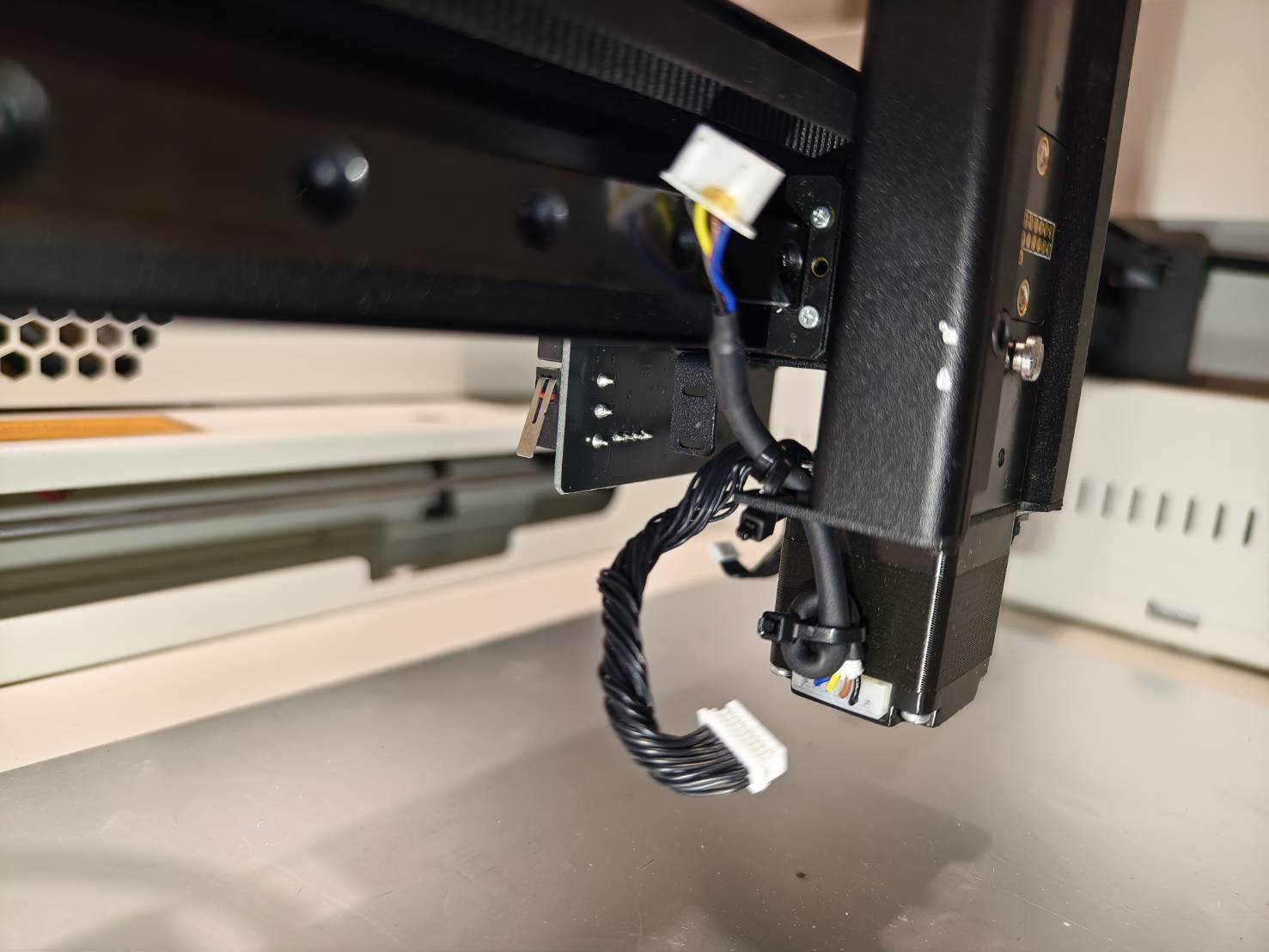

拆除模組座的頂部框架。（1.5mm 六角螺絲 * 4 顆）

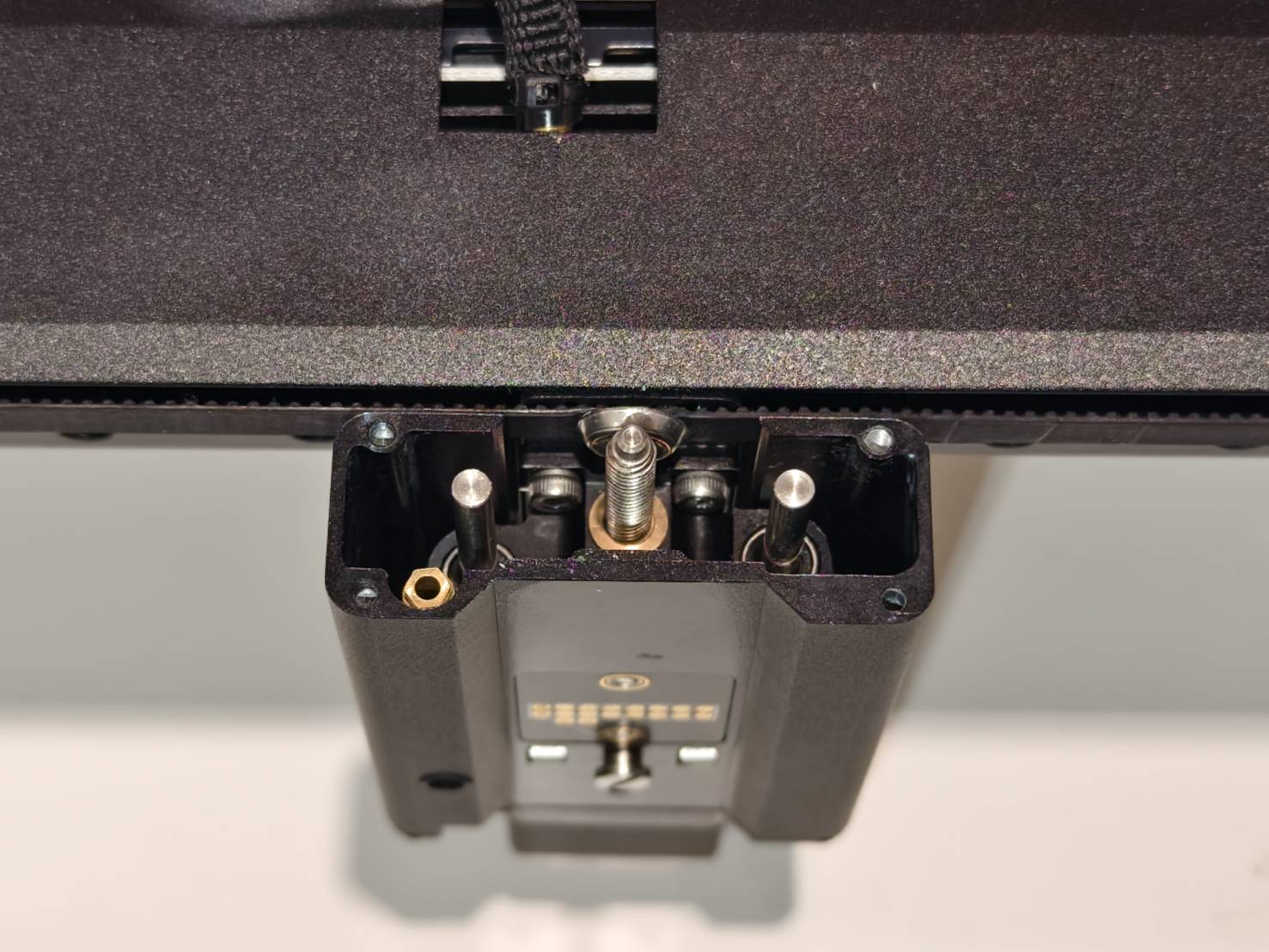

步驟 7
拆除螺柱頂部的軸承並妥善保管以備後用。
（如果您的機器沒有此軸承，請跳至步驟 7.1。）
步驟 7.1

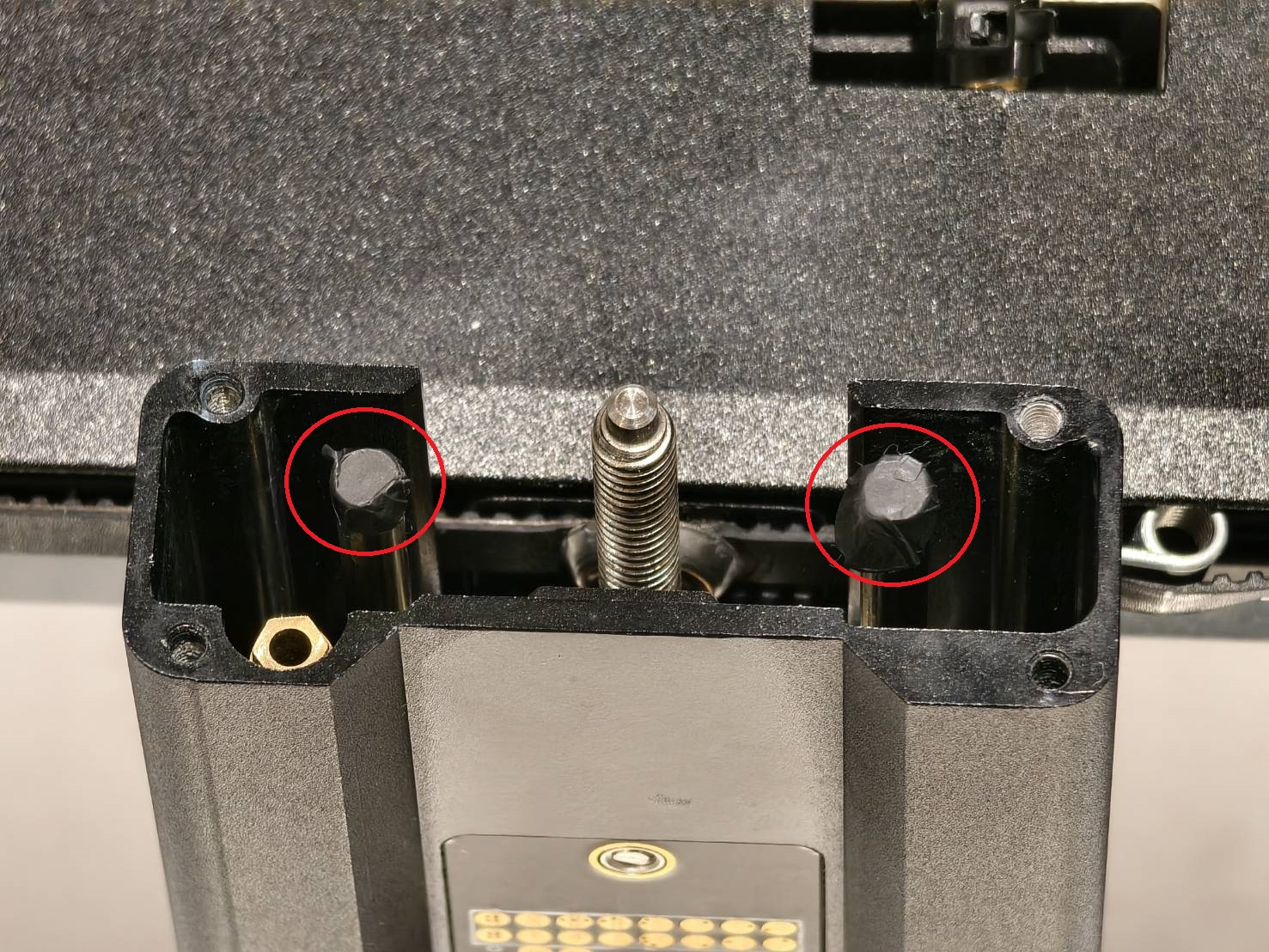

移除軸頂部的兩個黑色貼紙。
如果您的機器沒有如下圖所示的貼紙，請跳至步驟 8。

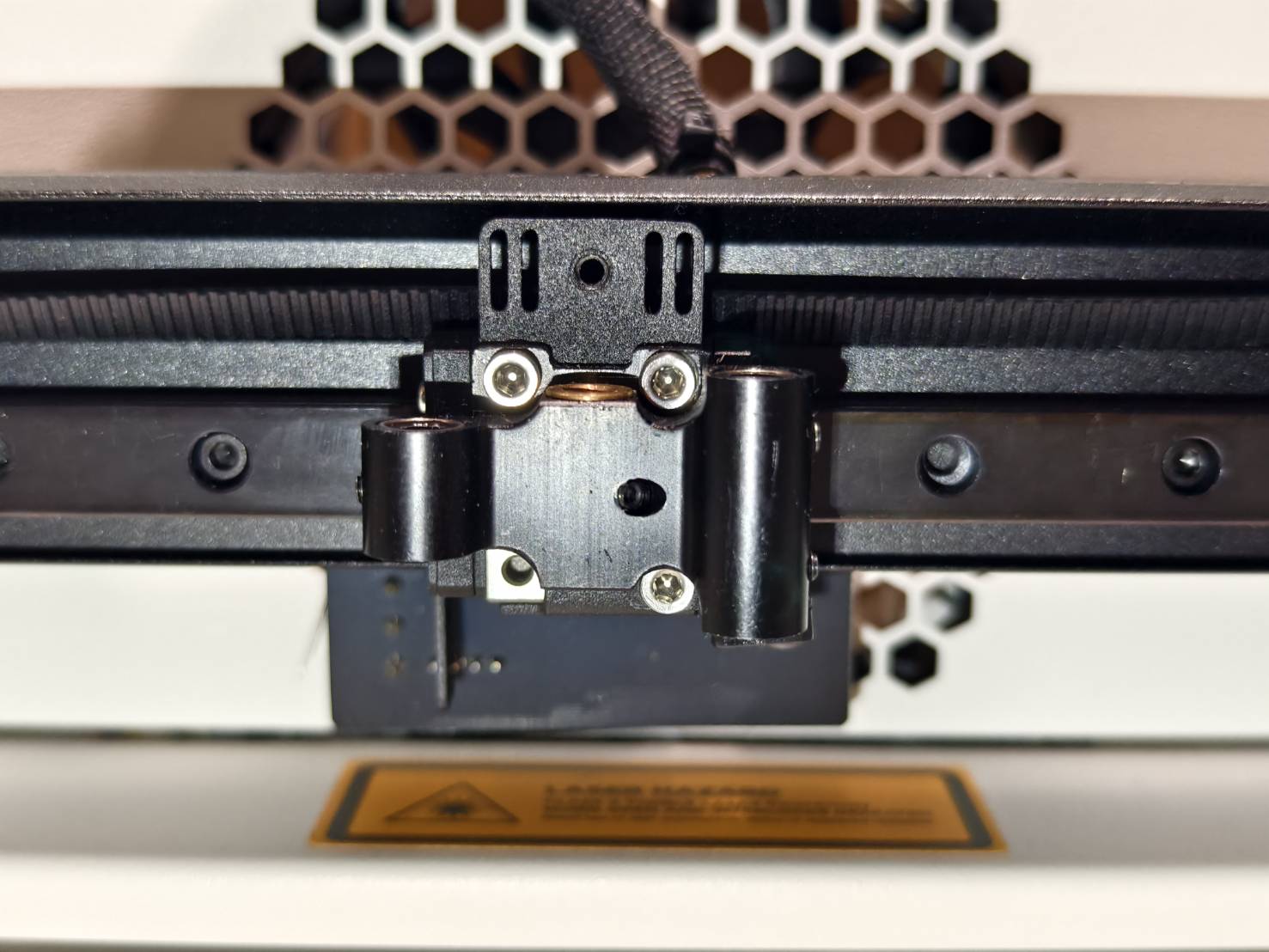

步驟 8
順時針轉動中間的螺柱，以拆除整個含 Z 軸馬達的支架。
步驟 9

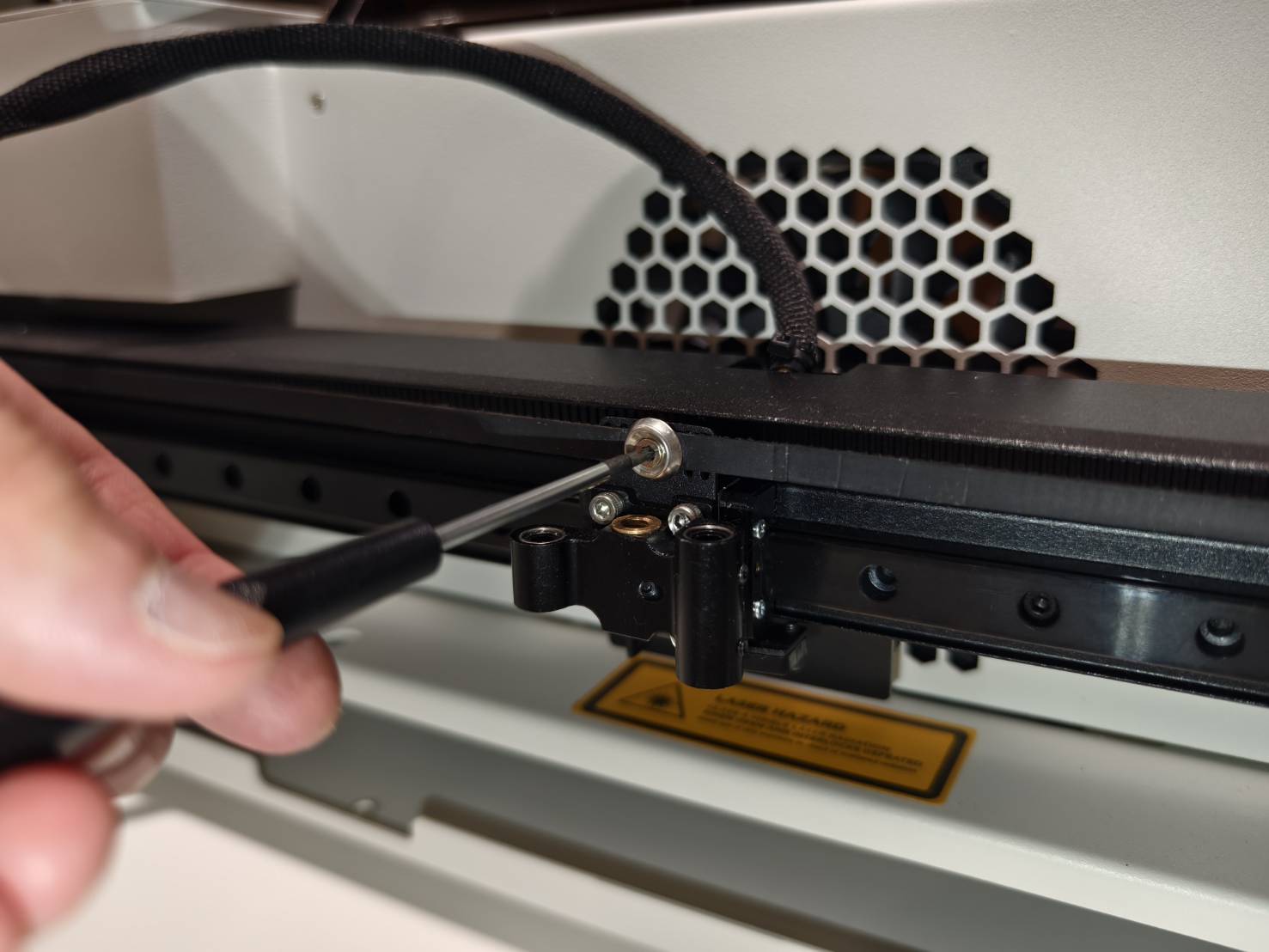

鬆開皮帶螺絲。鬆開時請握住皮帶，以防皮帶脫落。
步驟 10
將皮帶抽出或直接剪斷以移除皮帶。
步驟 11

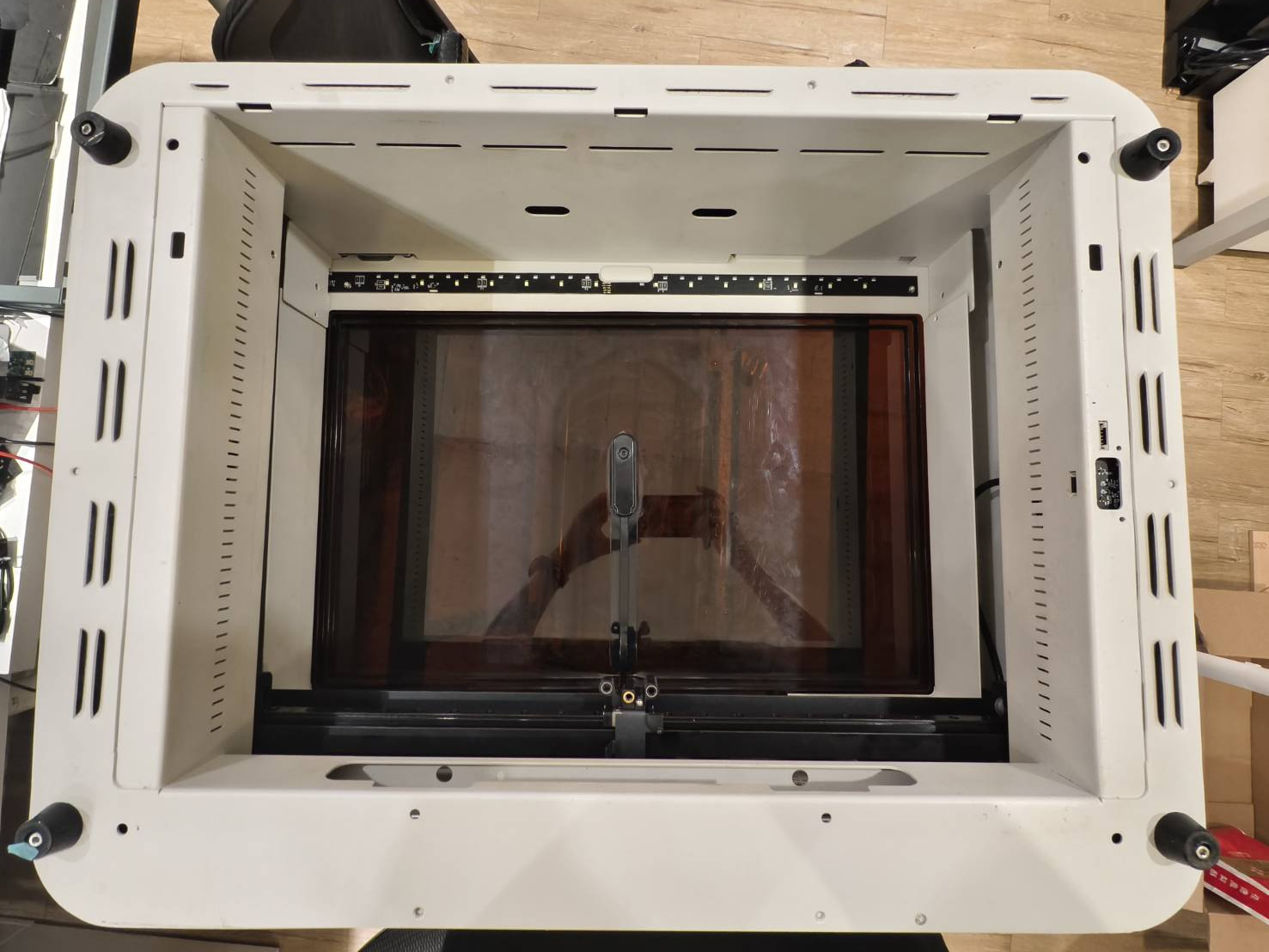

關閉機器電源，拔除電源線，並翻轉機器。
步驟 12

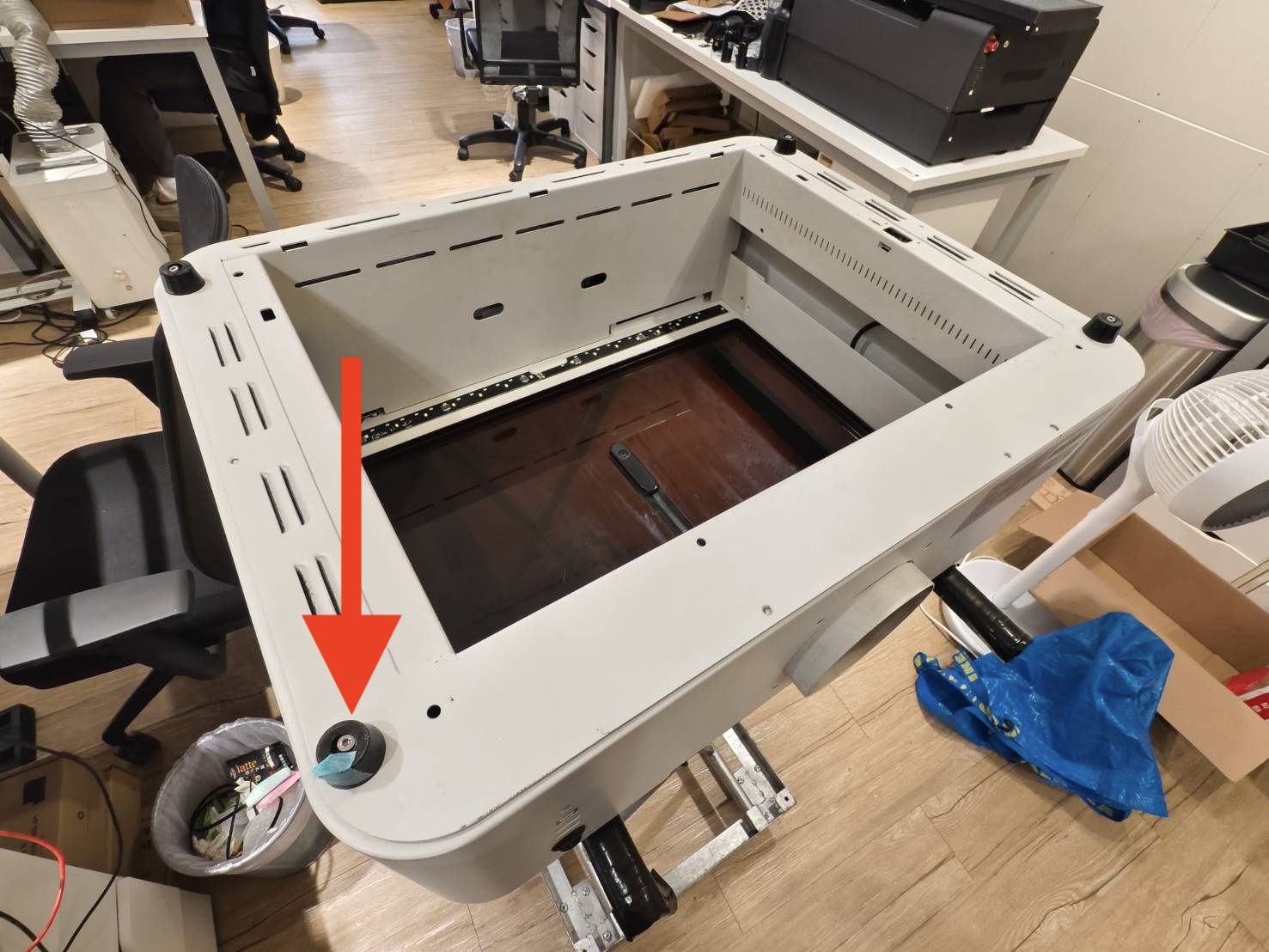

標記靠近 USB 連接埠的橡膠腳墊和螺絲。
標記的目的是因為此腳墊的螺絲比其他螺絲短，必須安裝在相同位置。

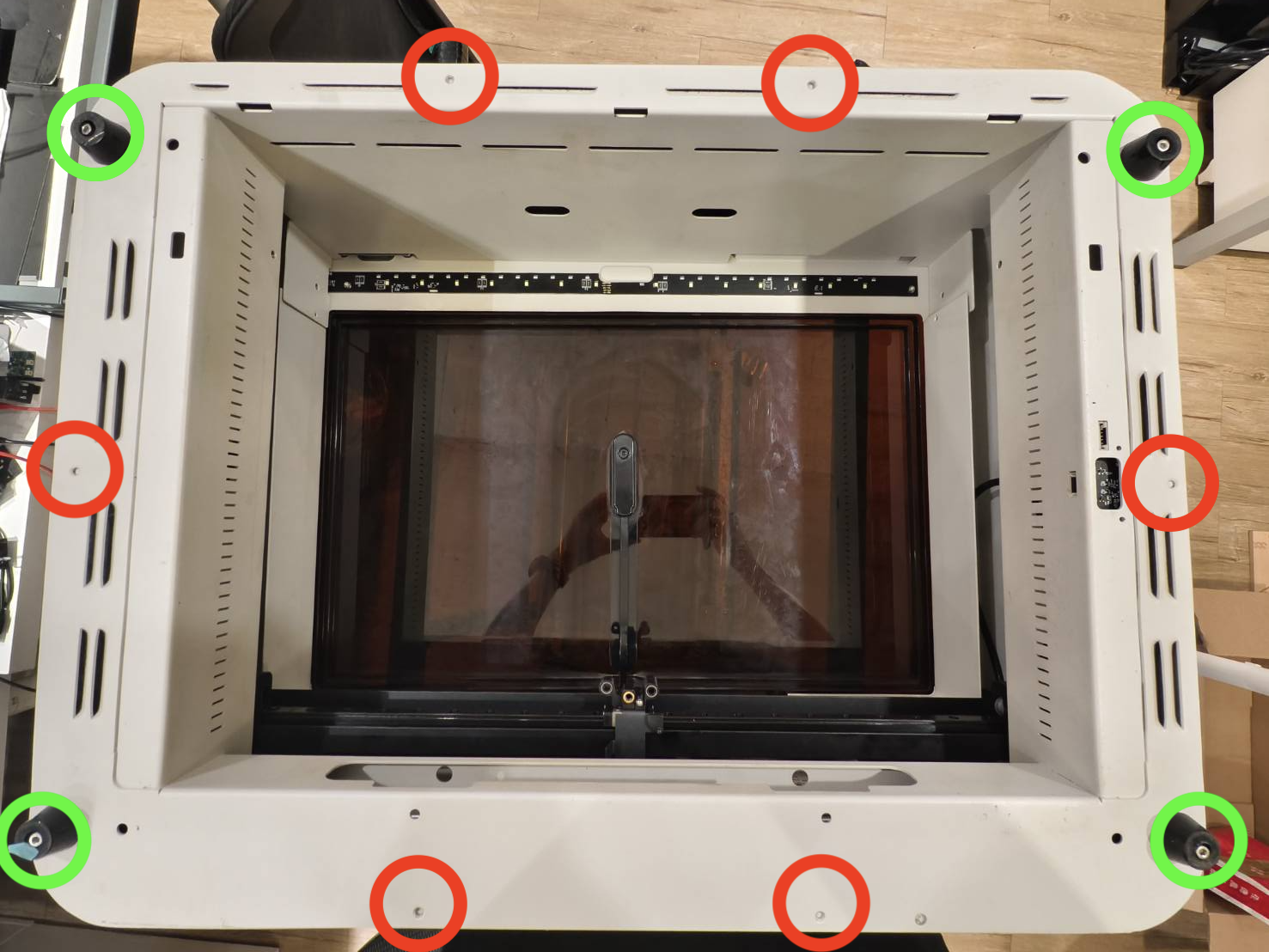

步驟 13

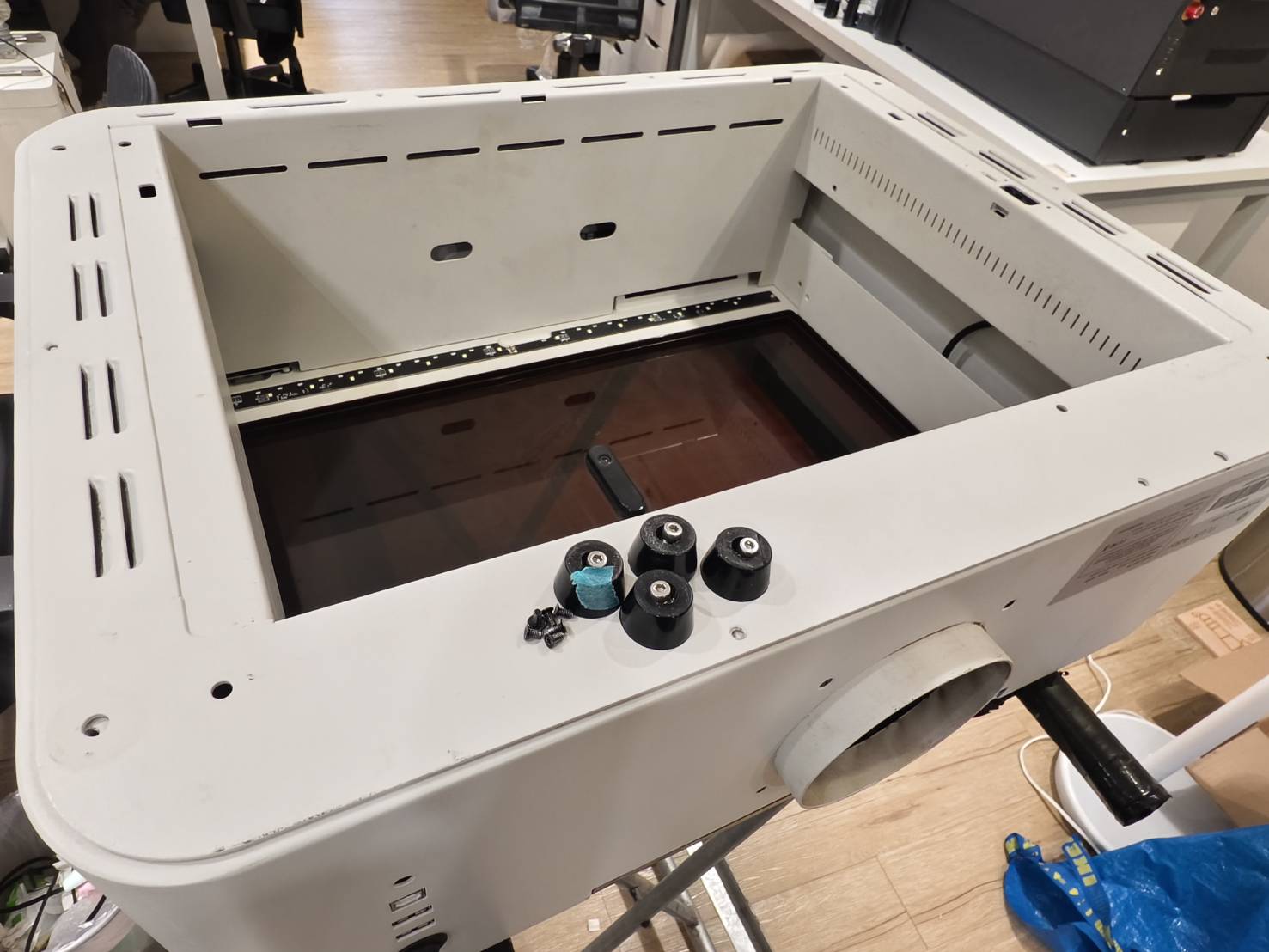

鬆開這些底部螺絲並移除橡膠腳墊。
（T8 螺絲 x 6 顆 ＆ 3mm 六角螺絲 x 4 顆）
步驟 14
翻轉機器並卸下側邊螺絲（T8 螺絲 x 2 顆）
步驟 15

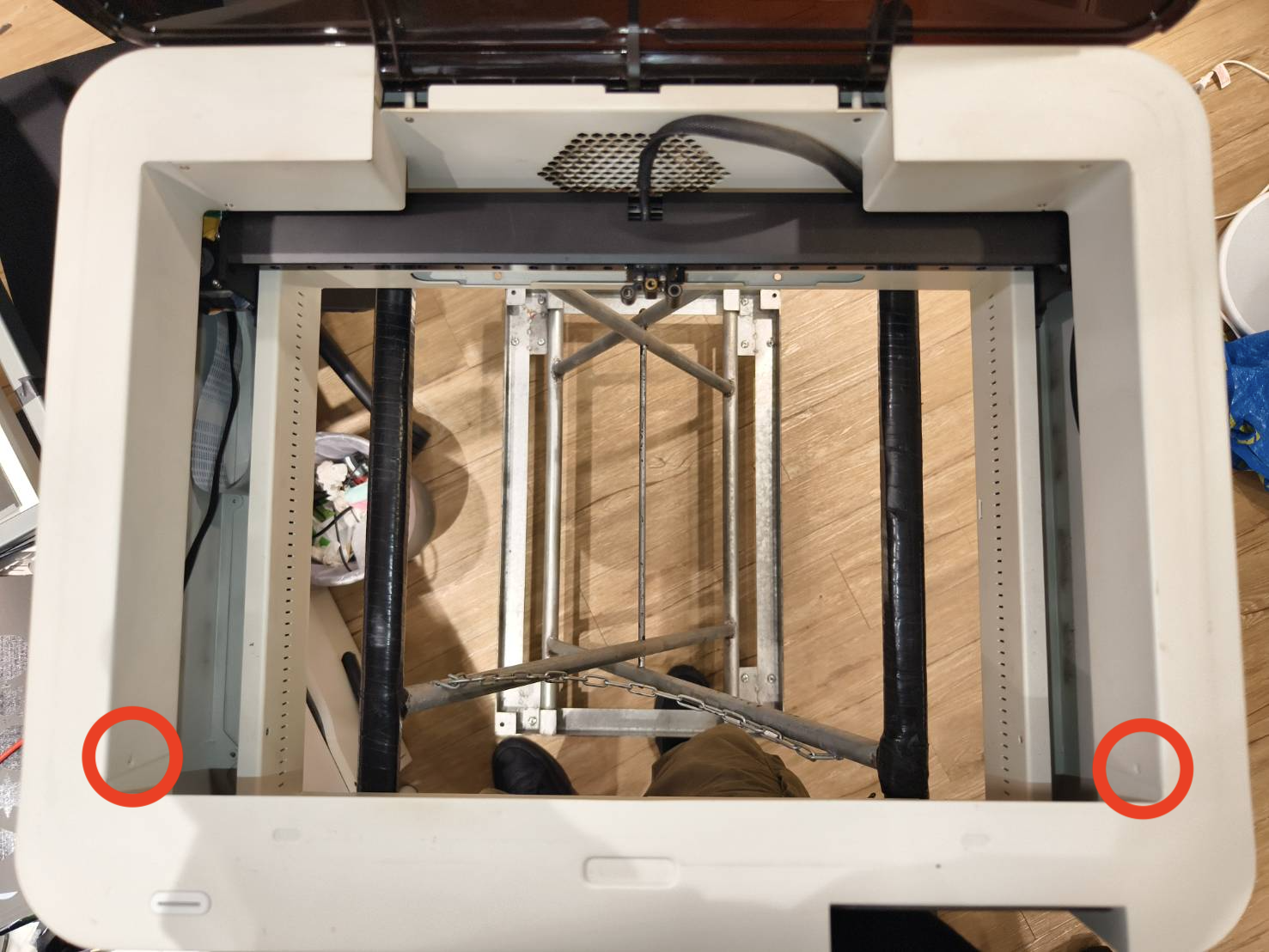

用筆在兩側的螺絲孔上做記號。
目的是提醒組裝時標記的一側要朝向工作區域。
步驟 16

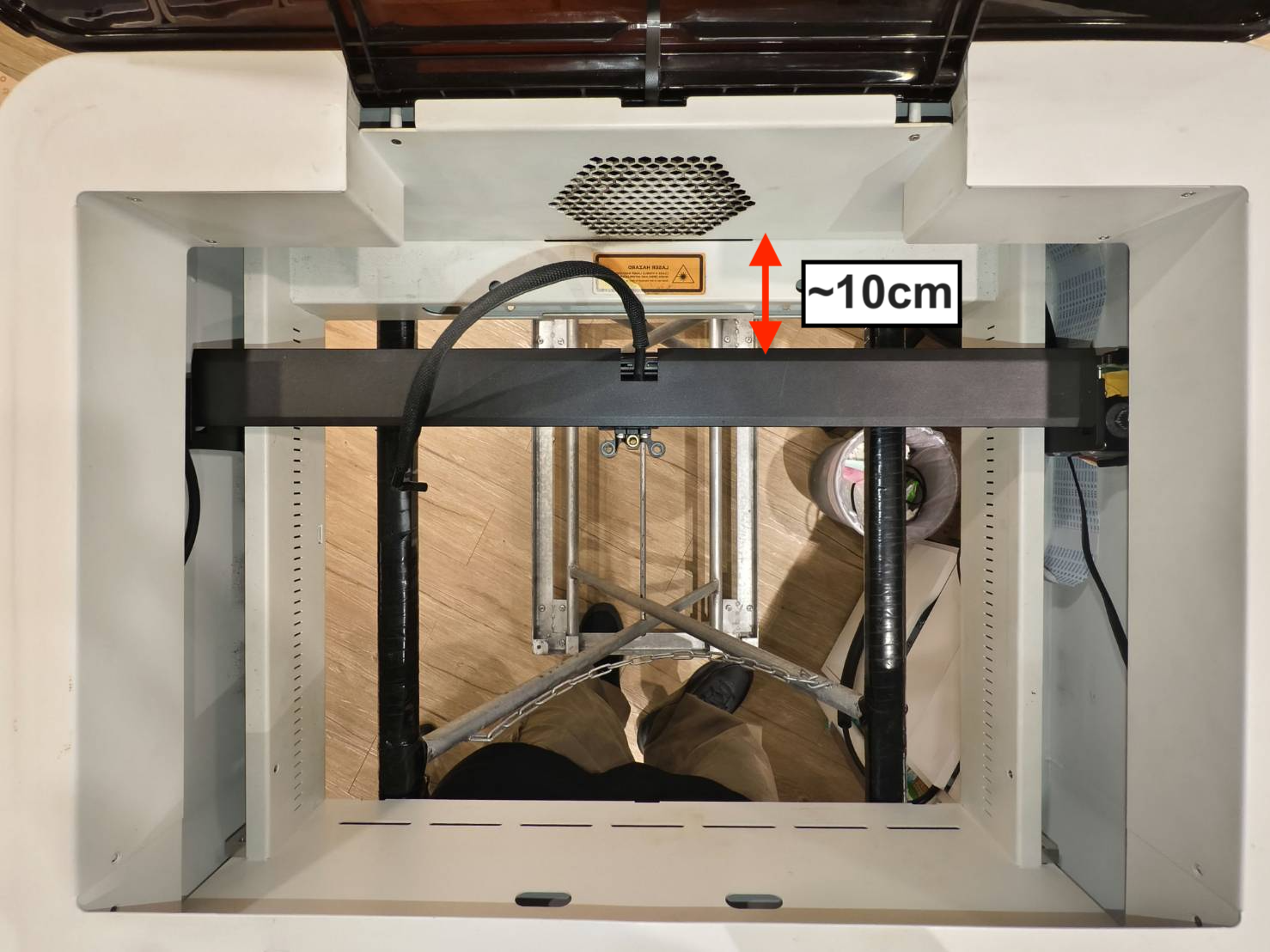

將模組座移動到距離機架約 10cm 的位置。
（這樣做的目的是避免擋住 X 軸龍門架。如果位置太靠後，抬起後會被鎖住，無法接觸到 X 軸馬達。如果在中間，可能會損壞 Y 軸 38-pin 排線）

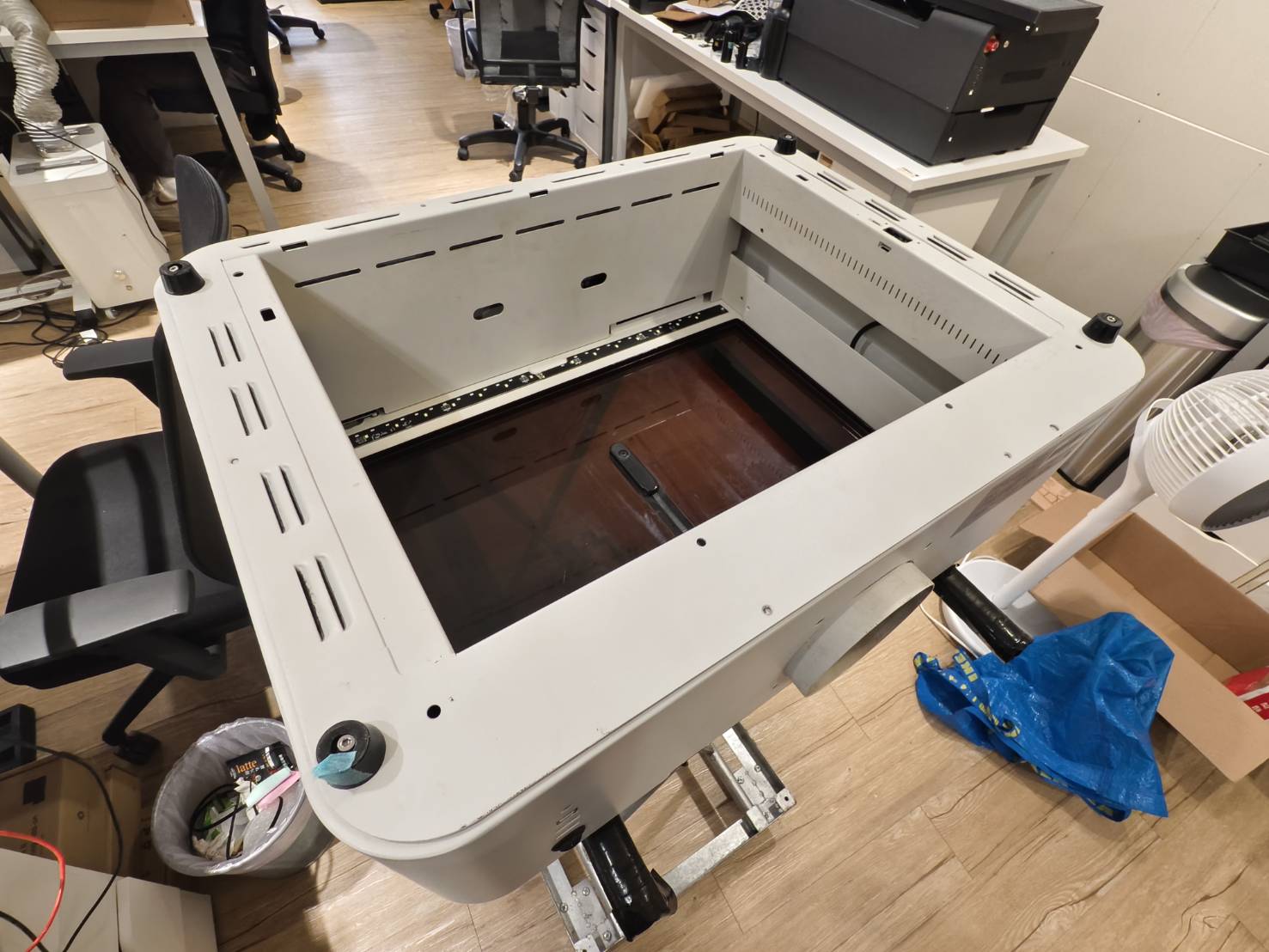

步驟 17

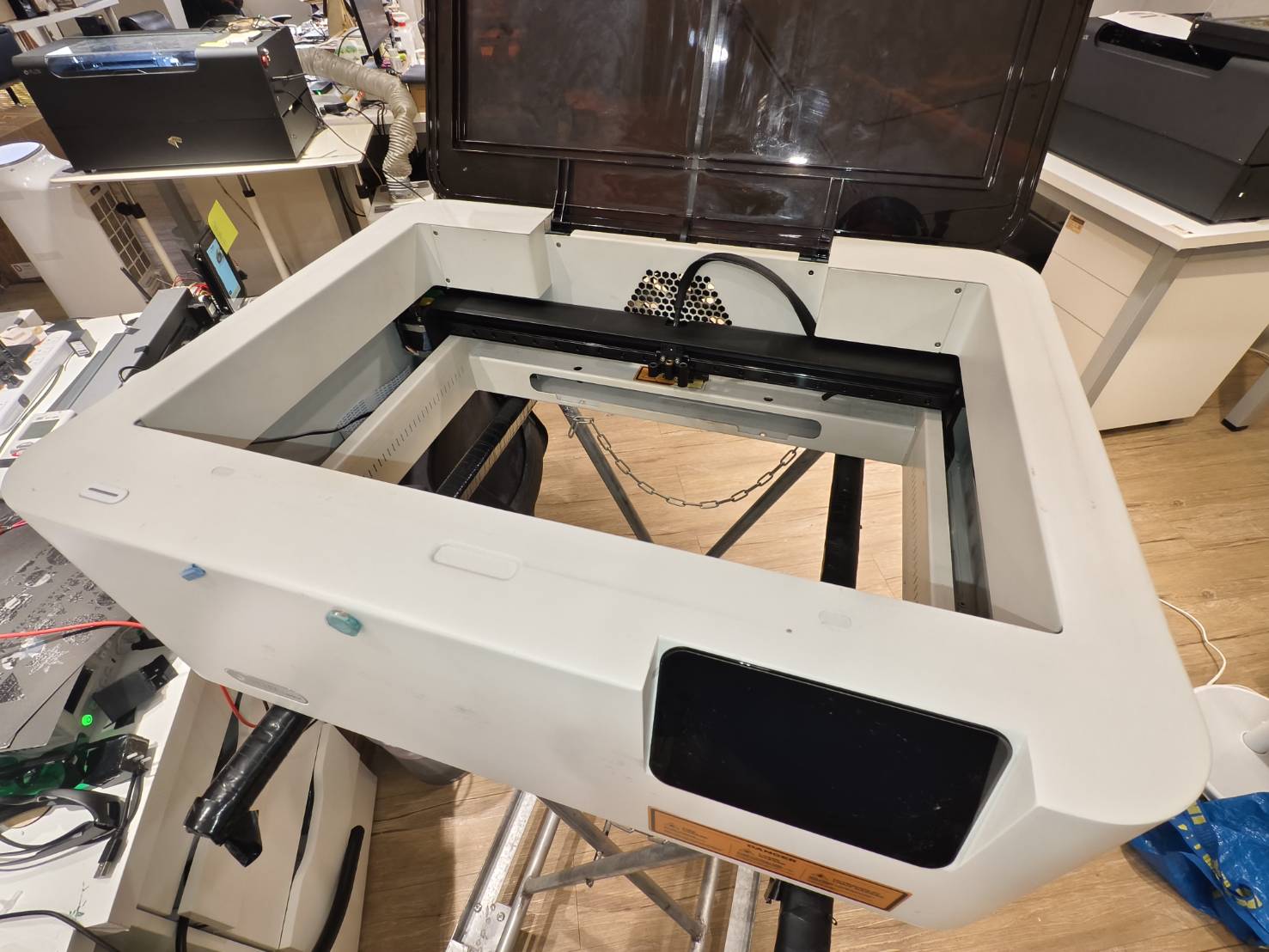

用雙手抬起上層機架，並將其放置在支柱上。
（注意不要讓電線被機架夾住。）
機架放置在支柱上的範例：
抬起示範影片（影片是在機器內部拍攝）：
步驟 18
拆下右側的白色滾輪。（2.5mm 六角扳手）
步驟 19
將新的同步皮帶（環形）從右側開口穿入 X 軸金屬框架，然後將其套在白色惰輪上（齒面朝內）。將滑輪和皮帶組件推回金屬框架內，並用螺絲固定。
步驟 20
將皮帶螺絲重新鎖回，並確保皮帶的排列如影片所示。
皮帶的另一側應位於 X 軸內部。
步驟 21
將皮帶的另一端套在 X 軸馬達上。
（使用螺絲起子的背面對皮帶施力，並推動模組座支架來移動皮帶。皮帶應逐漸套到馬達的滑輪上。）
步驟 22
手動測試移動是否同步，並確保齒面朝內。如果移動不同步，請返回 步驟 18 以確認安裝是否正確。
步驟 23
恢復上框架的位置。
請注意，標記的螺絲孔必須朝向工作區域。
恢復框架：
步驟 24
鎖上側邊螺絲。
步驟 25
翻轉機器。鎖上底部的所有螺絲。
請注意，標記的腳墊和螺絲必須位於靠近 USB 連接埠的位置。
建議：
建議一開始不要完全鎖緊螺絲，因為某些螺絲可能會錯位而無法正常安裝。因此，建議在所有螺絲都安裝完成後，再將所有螺絲鎖緊。
步驟 26
翻轉機器。移動模組座，檢查是否能自由移動。
步驟 27
嘗試鬆開靠近 USB 連接埠的橡膠腳墊螺絲，然後再次嘗試移動模組座。
步驟 28
固定支架並逆時針旋轉中間的螺柱，以安裝帶有 Z 軸馬達的支架。
步驟 29
在軸的頂部貼上黑色貼紙。如果沒有貼紙，請跳過此步驟，因為貼紙為選配項目。
步驟 29.1
在螺柱頂部安裝軸承。如果您沒有此軸承，請跳過此步驟。
步驟 30
重新安裝模組座的頂部框架。（1.5mm 內六角螺絲 * 4 顆）
步驟 31
將底座放在桌面上，確保榫頭稍微突出桌面。
步驟 31.1
稍微傾斜機器，將機器前端的榫孔對準底座上的榫頭。插入榫頭，然後將機器放在桌面上。
步驟 31.2
鎖回這些螺絲以固定底座。
步驟 32
重新安裝氣管。
步驟 33
重新安裝 X 軸皮帶上的彈簧。
步驟 34
重新插上這些線材。
#END
