Ador - 2W 紅光雷射模組 - 安裝使用

安裝2W 紅光雷射模組

1. 鬆開模組連接座 B 上方的手擰螺絲 A

2. 將2W 紅光雷射模組上的圓點 C 對準模組連接座 上的解鎖圖示 D 後，向下插入，使圓點對齊至鎖定圖示

3. 將手擰螺絲 A 鎖回模組連接座上方

確認安裝方式後，請先完成Ador - 2W 紅光雷射模組校正再開始創作。

開始雕刻

1. 放入想要雕刻的材料

2. 對焦：將材料放置於機器內，將雷射頭移到材料上方後，點擊機器左側對焦按鈕兩下

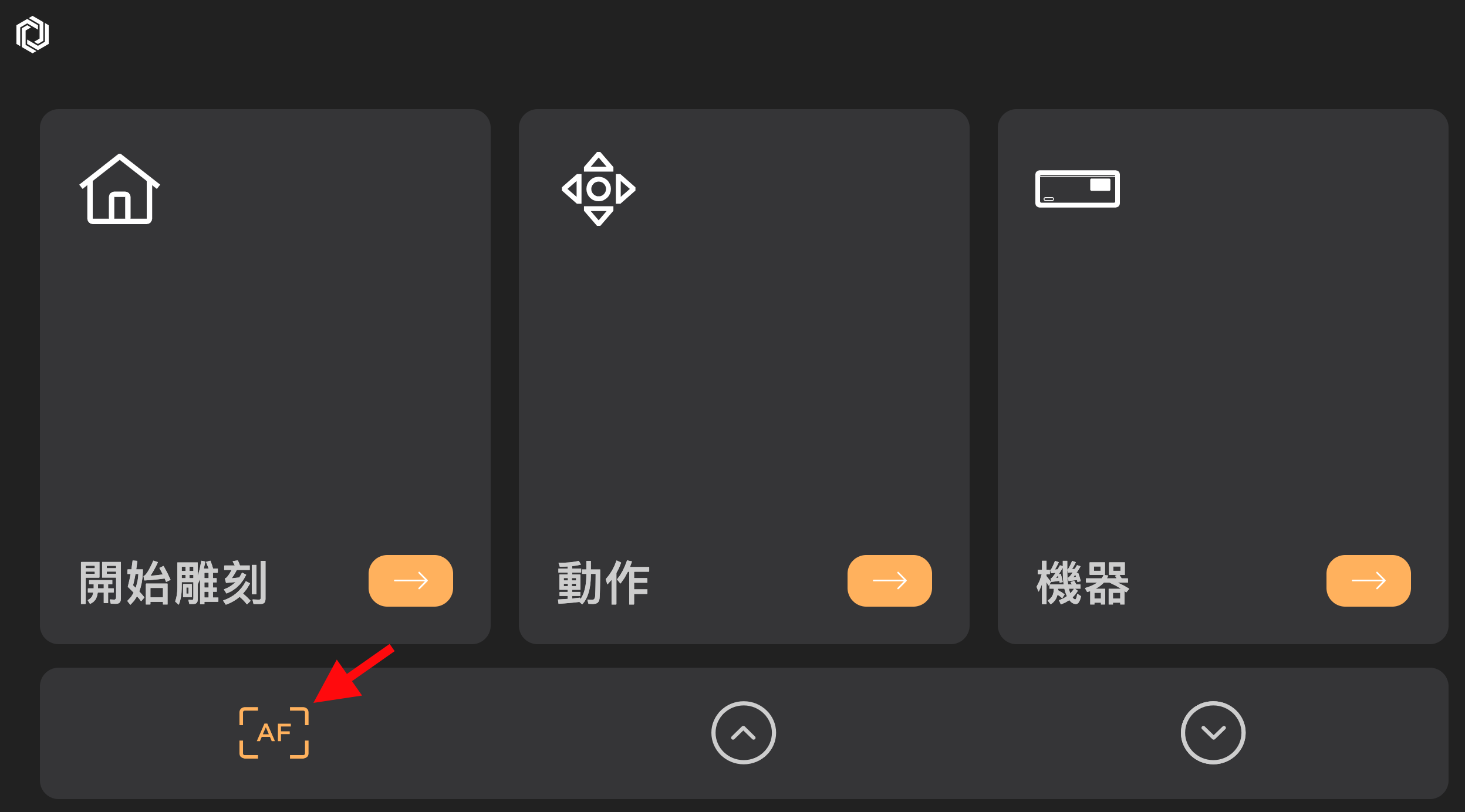

或是長按機器面板上『AF』直到雷射頭開始作動

當雷射頭剛好碰到材料往上回升後

3. 關上門蓋

4. 啟動最新穩定版本的 Beam Studio

5. 匯入想要雕刻的檔案，在圖層模組選擇2W 紅光雷射模組並設定參數

6. 預覽雕刻位置：點選左上角『相機』符號，選擇機器名稱後即可完成。

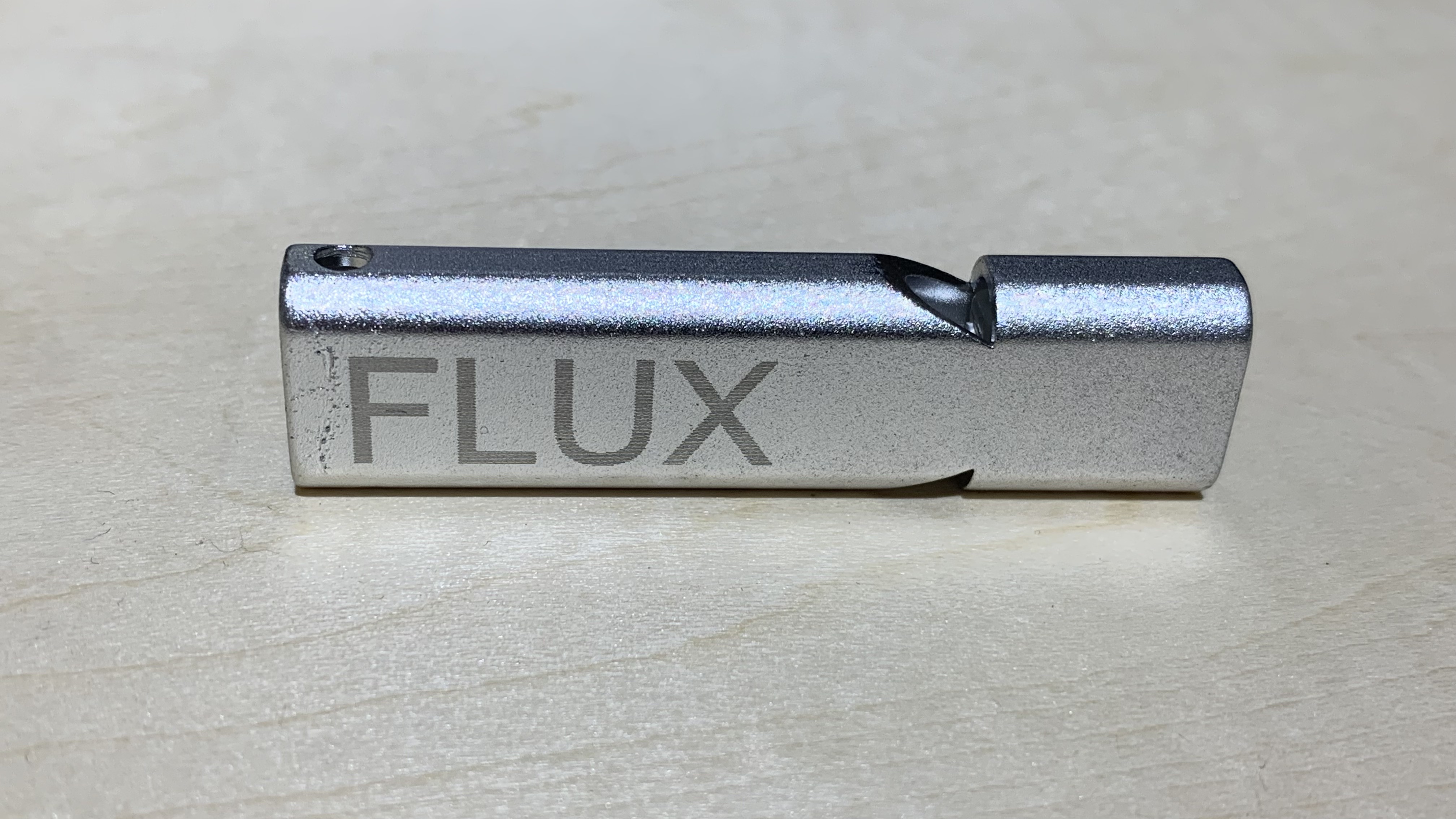

7. 開始雕刻：將圖檔拖曳到欲雕刻位置，並按下箭頭送出檔案。

注意：如果雕刻的效果模糊、不清楚、顏色淡：請先檢查焦距是否正確。

若焦距正確，建議檢查材料適用性 / 參數 / 雷射模組清潔，請見問題排解：5-8 雕刻切割效果不佳 (10W/20W二極體雷射模組)。
