Ador - 廣域式列印指南

說明

本文將引導您在硬體安裝完成後，設定廣域式列印功能並開始測試雕刻任務。
關於使用廣域式列印功能進行雕刻或切割，請參閱 Ador - 廣域式列印雕刻指南.

---



工具

1	十字螺絲起子
2	六角套筒扳手 (7mm)
3	紙膠帶 (選配)

---

步驟 1

如果機器和底座已組裝，請將它們拆開。

---



步驟 2

使用十字螺絲起子旋開機器背面的這兩顆螺絲。

---



步驟 3

旋開機架底部的螺絲。

請注意，根據您的機器型號，可能需要拆卸兩顆或三顆螺絲。 螺絲類型可能是 7mm 蓋型螺帽、十字螺絲或指旋螺絲。 在本教學中，有兩個 7mm 蓋形螺帽。

---



步驟 4

接著可以拆下後方廣域式框架。
(廣域式列印不需要這些螺絲，但建議保留它們。)

---



步驟 5

將後方廣域式框架放置在設計的位置。

---



步驟 6

鬆開兩顆螺絲。

---



步驟 7

鬆開前方框架下方的螺絲。

請注意，根據您的機器型號，可能需要拆卸兩顆或三顆螺絲。 螺絲類型可能是 7mm 蓋型螺帽、十字螺絲或指旋螺絲。 在本教學中，有兩個 7mm 蓋形螺帽。

---



步驟 8

接著可以取下前方廣域式框架。

---



步驟 9

取下前方框架上的兩個扣夾。
(這兩個扣夾對於廣域式列印不是必要的，但建議保留它們以備將來需要。請參考 非廣域式列印的安裝說明.)

---



步驟 10

將前方廣域式框架放置在設計的位置。

---



步驟 11

組裝機器與延伸底座。

---





步驟 12

根據材料的厚度，將蜂巢板放入 37mm/1.4 英吋層或 77mm/3.0 英吋層。請參考 蜂巢板安裝說明文章.

層	圖片	高度範圍 (物件)
37mm / 1.4 inches		0 - 3 mm
77mm / 3.0 inches		3 - 15 mm
117mm / 4.6 inches		不支援廣域式列印
155 mm / 6.1 inches		不支援廣域式列印

---



步驟 13

將材料插入機器中。強烈建議您第一次使用不需要的或已使用過的材料進行練習。

Ador 廣域式列印功能的材料最大厚度為 15mm。



放置材料有兩種情況。請參閱以下說明。

0 - 3 mm 材料
將蜂巢放置在 37mm / 1.4 inches 的層。 直接將材料插入機器中,並放在蜂巢上。 （建議您將材料靠左對齊框架。）



3 - 15 mm 材料
將蜂巢放置在 77mm / 3.0 inches 的層。 在蜂巢上放一些材料,以墊高您的目標材料。 將目標材料放在墊底材料上方。 （建議您將材料靠左對齊框架。）

---



步驟 14

在蜂巢或墊底材料上的材料邊緣旁貼上紙膠帶。
膠帶用於對齊每次雕刻,我們將在本文後面說明如何使用。

0 - 3 mm 材料
直接在蜂巢上貼上膠帶。



3 - 15 mm 材料
準備一個與您的目標材料厚度相同或相差 +/- 3mm 的側邊材料。 請確保它夠薄,可以與目標材料一起放在墊底材料上。
將紙膠帶貼在側邊材料上,並將其緊鄰目標材料放置。



重要注意事項

最好讓目標材料和側邊材料的厚度相同。

這兩種材料之間的厚度差異最多可接受 3mm。

這兩種材料之間的厚度差異超過 3mm 將不被接受。

---



步驟 14.1

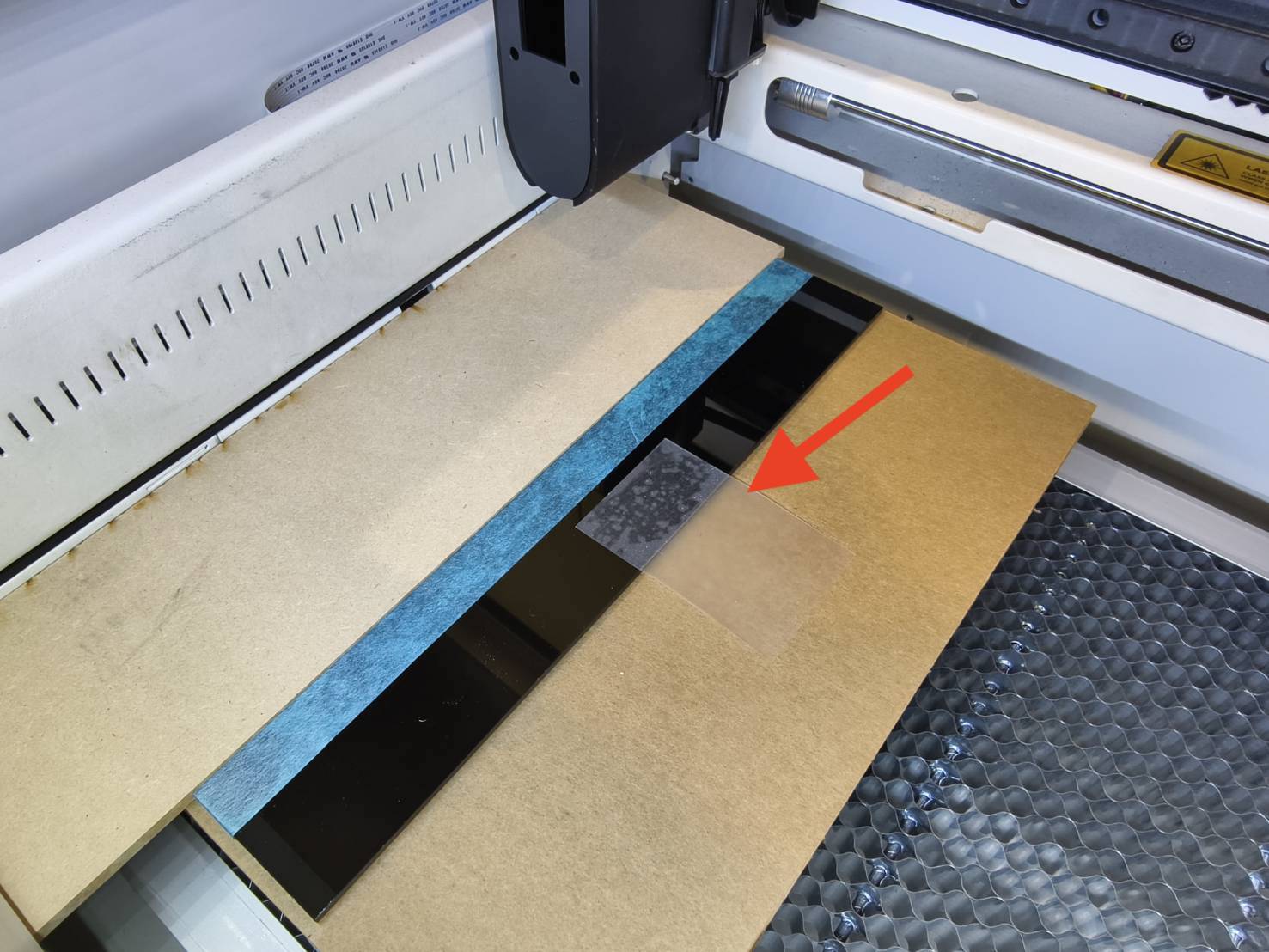

將定位貼紙貼在側邊材料上,用於預噴塗。



---



步驟 15

開啟機器,並在材料上執行自動對焦。

---



步驟 16

請確認您已安裝以下軟體和韌體版本,以使用 Ador 的旋轉功能。

Beam Studio 2.3.7 版或以上。(操作指南)	韌體版本 5.3.2 或以上。(操作指南)

---



步驟 17

在 Beam Studio 中啟用廣域式列印功能。

設定材料的長度。





---



步驟 18

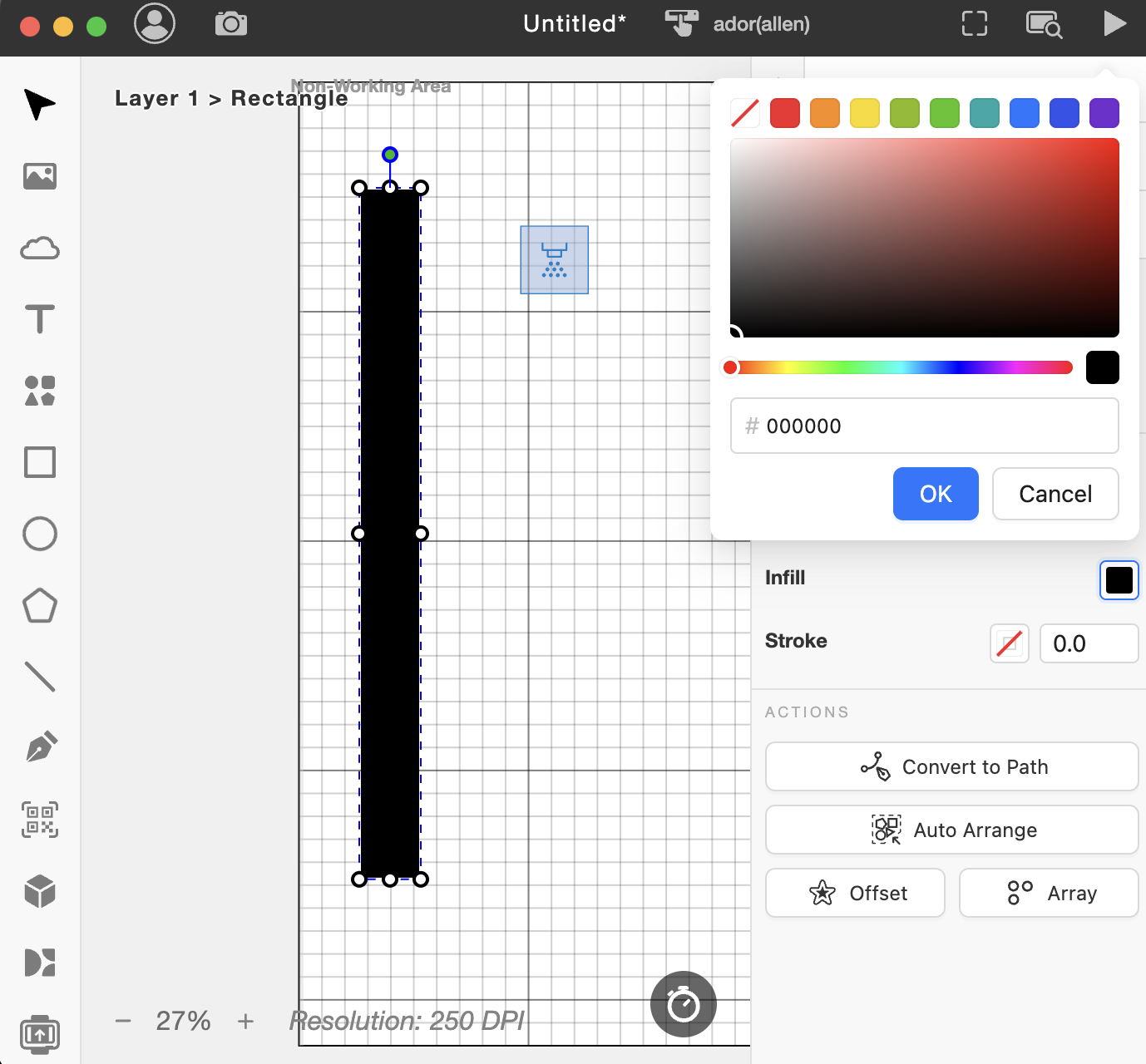

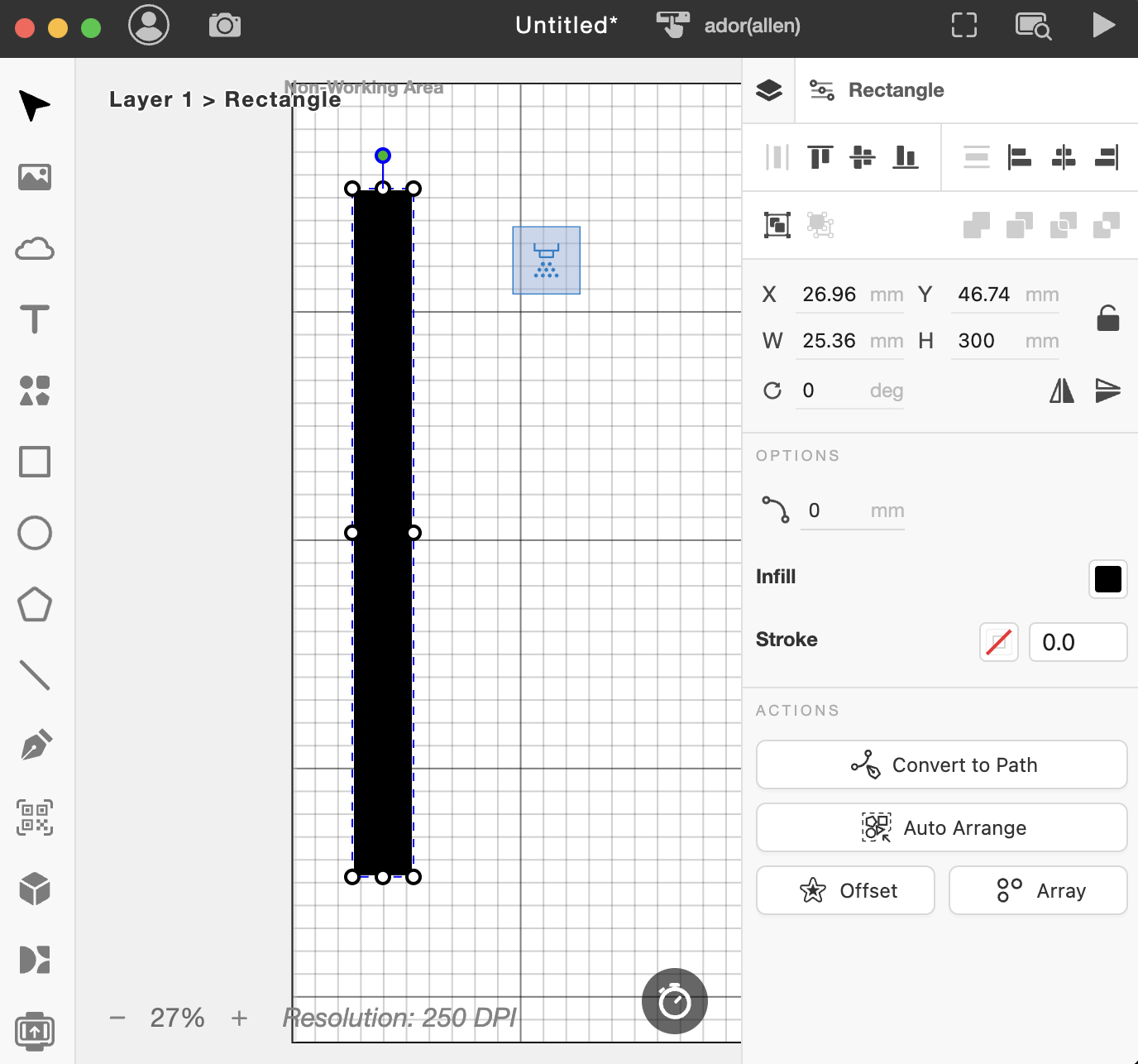

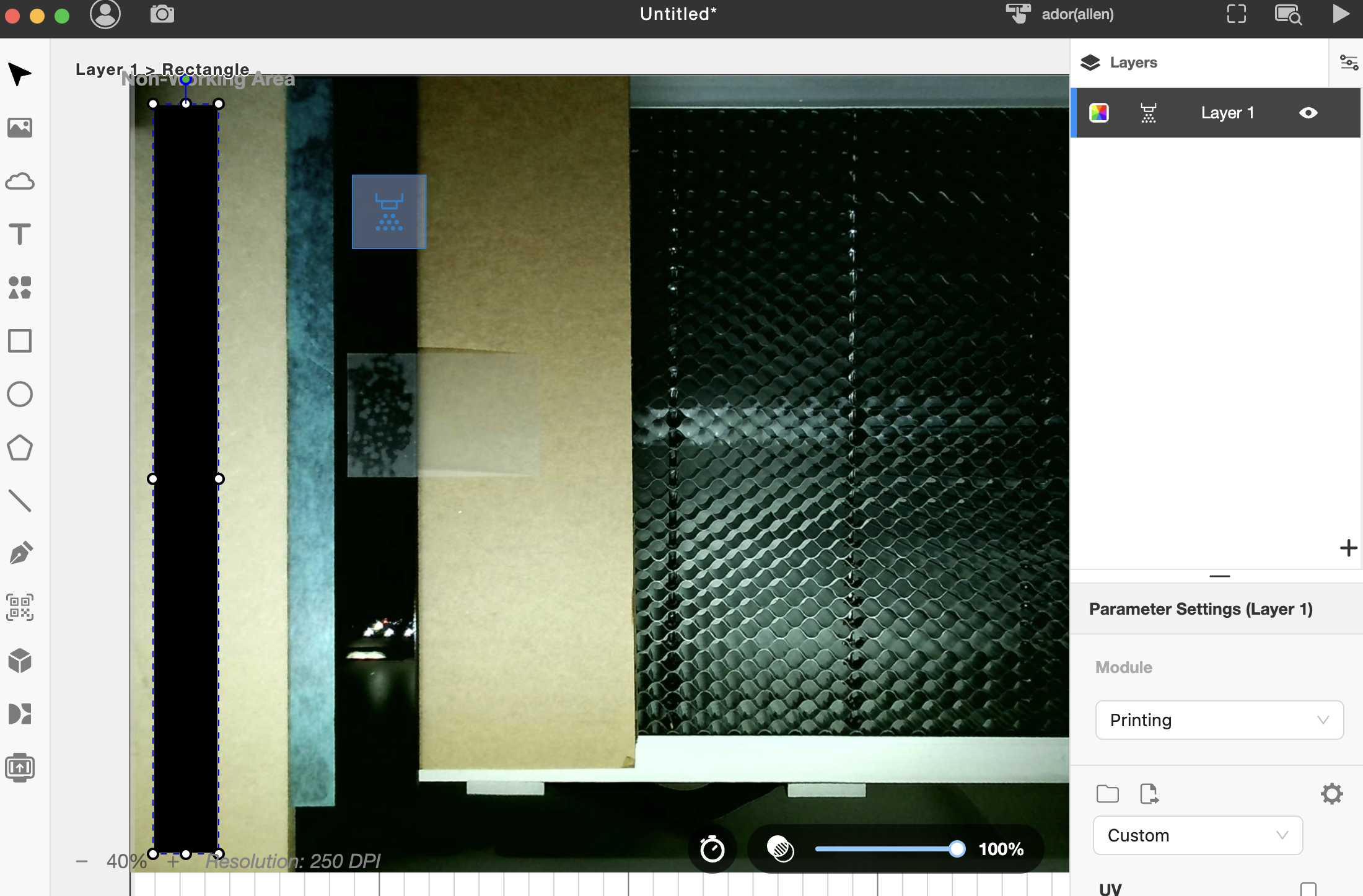

繪製一個長方形並填滿黑色,或匯入您自己的設計。

---



步驟 19

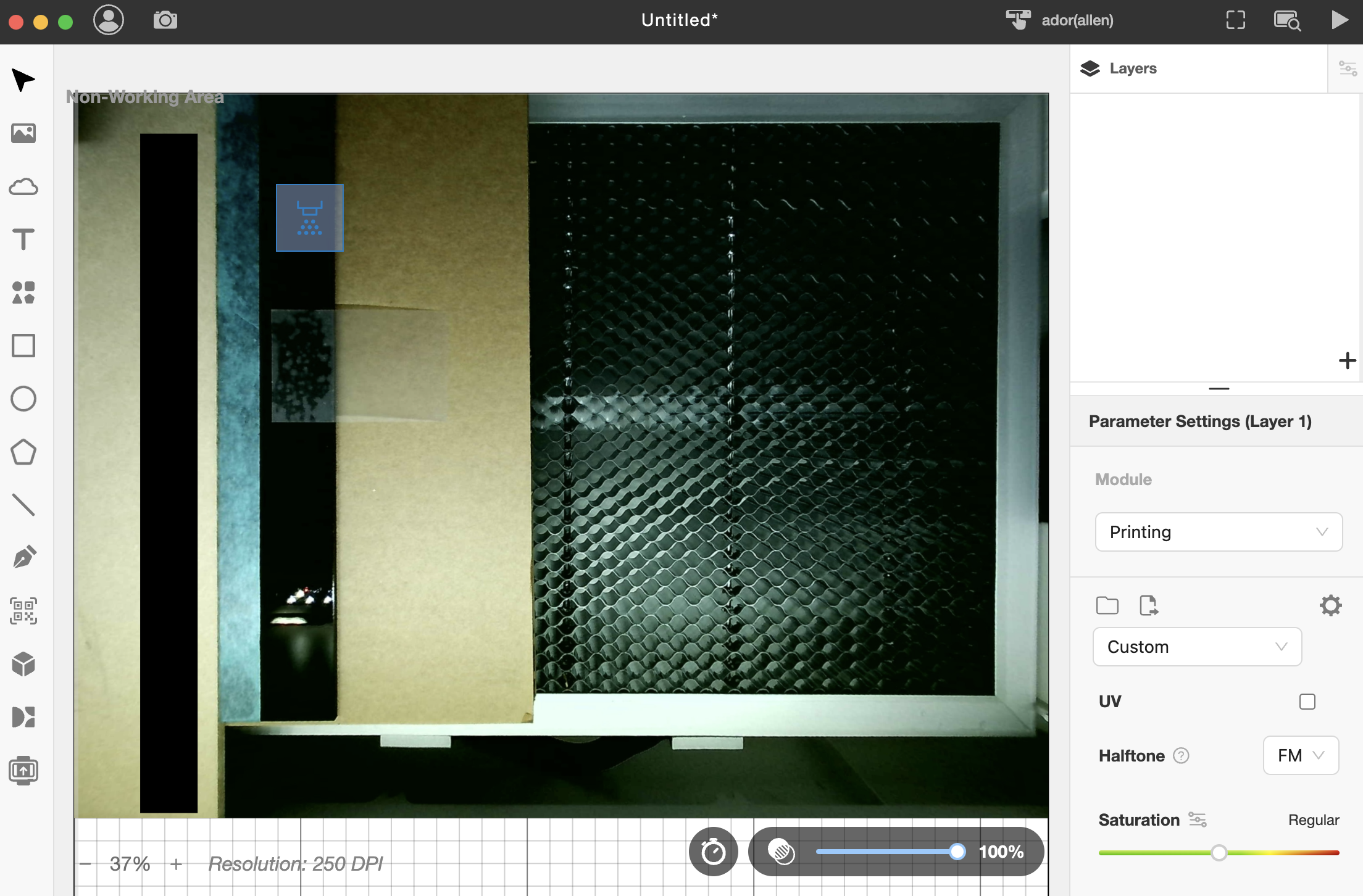

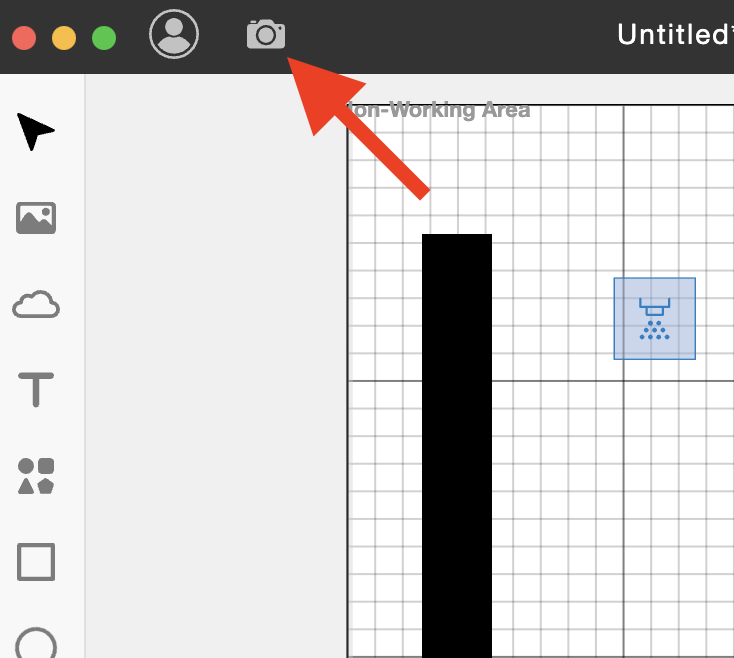

執行相機預覽。



將設計放置在所需的位置。

---



步驟 20

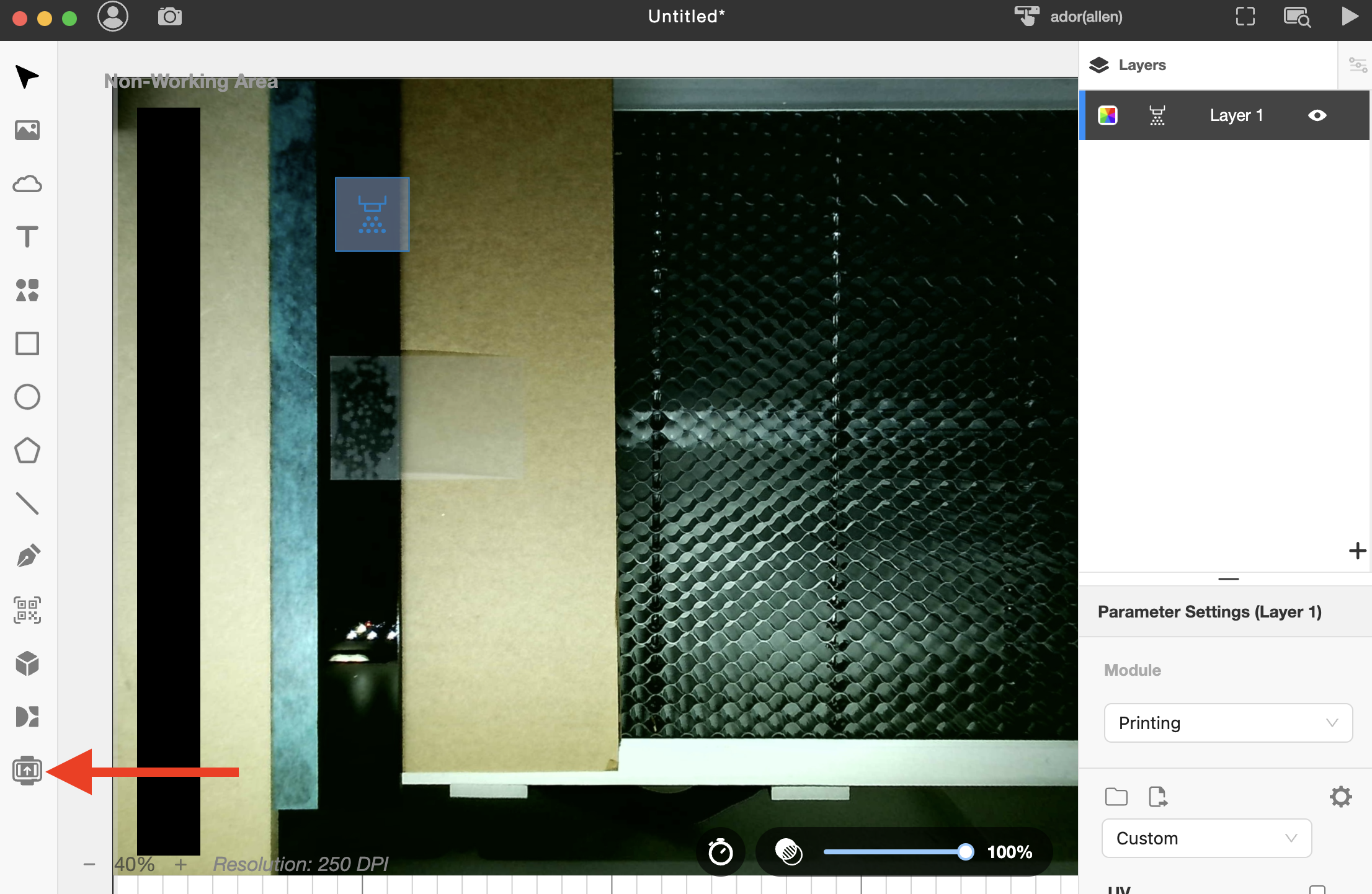

開啟廣域式列印設定。



各項設定說明

	1. 物件長度
	2. 工作區域（高度）
	3. 參考圖層
	4. 對齊標記



1. 物件長度 物件長度是指軟體測量您的設計或匯入檔案的長度。



2. 工作區域（高度） 工作區域（高度）是指每個雕刻區段的長度。 設定範圍可以從最小 120mm 到最大 240mm。 詳細資訊請參考以下範例。 範例 1 如果您的物件長度為 300mm，將工作區域設定為 240mm 將需要兩次雕刻，而一次雕刻只能完成最多 240mm 的工作。 因此，剩餘的部分，例如 60mm，將在第二個區段/雕刻中完成。 （這只是一個概念；實際的雕刻長度將取決於物件在 Beam Studio 中的放置位置。） 範例 2 如果您的物件長度為 300mm，將工作區域設定為 120mm 將需要三次雕刻，而一次雕刻只能完成最多 120mm 的工作。



3. 參考圖層 參考圖層是一種工具，可根據您匯出到工作區域後的區段數量自動建立不同的圖層。   範例 如果您的物件長度為 300mm，將工作區域設定為 120mm 將需要三次雕刻，因此您將有三個區段，這表示有三個圖層，您會發現不同的圖層將雕刻您物件的不同區段。 廣域式列印設定 自動建立的圖層



4. 對齊標記 對齊標記是一種用於對齊每個雕刻區段之間的終止線的工具。 這個工具實際上會雕刻兩個圓圈，其中一半圓圈必須超出材料範圍。 在第一次雕刻後，您可以使用物件上的內半圓來對齊另一半外圓。本文稍後將介紹如何使用這些圓圈，請繼續閱讀。   對齊標記的其他設定   1. 直徑 直徑設定是圓圈的大小，其預設值為 40mm。 直徑設為 40 mm 直徑設為 20 mm   2. X 座標 X 座標設定是兩個圓圈的位置，這將取決於您的材料大小，其預設值為 390mm。 X 座標設為 0 mm X 座標設為 300 mm

---



步驟 21

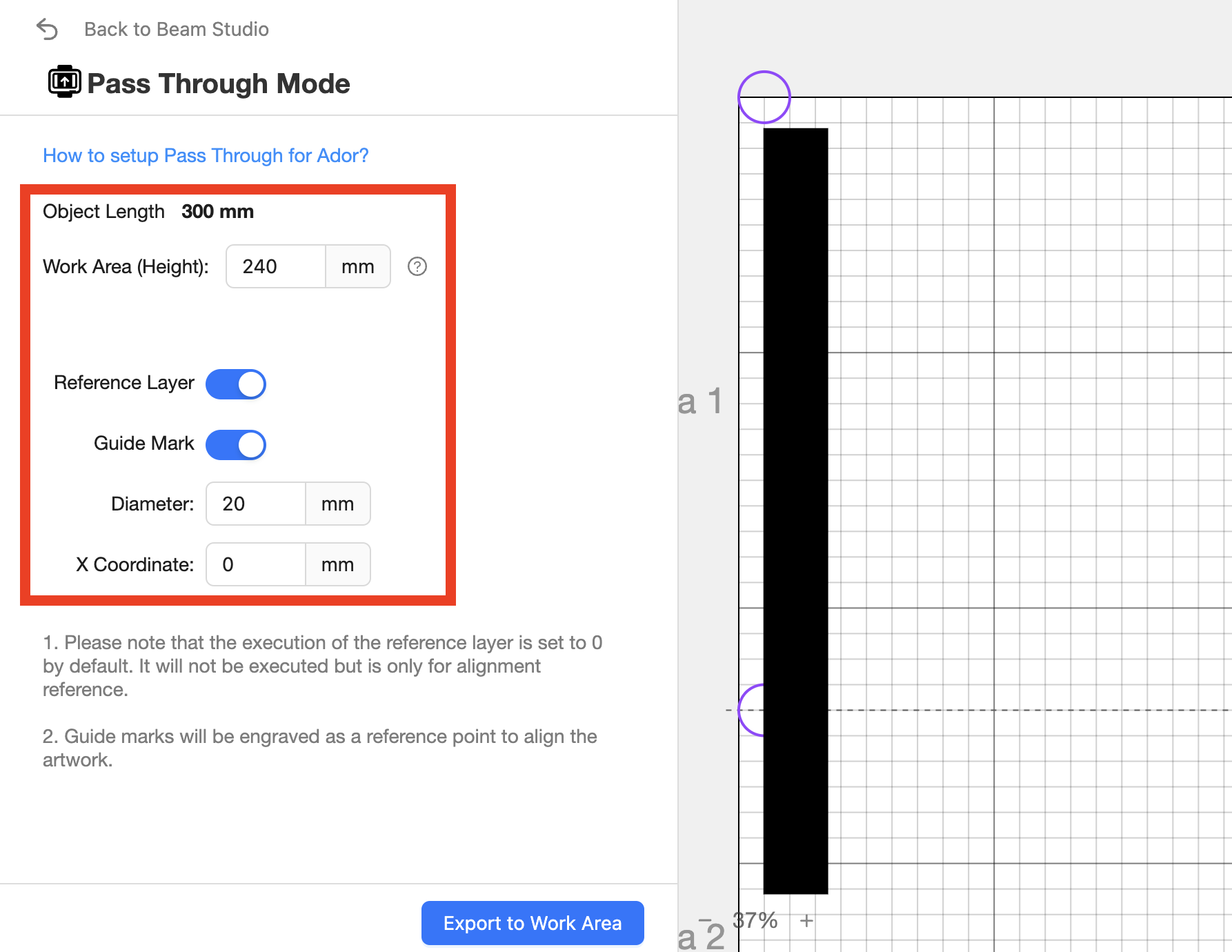

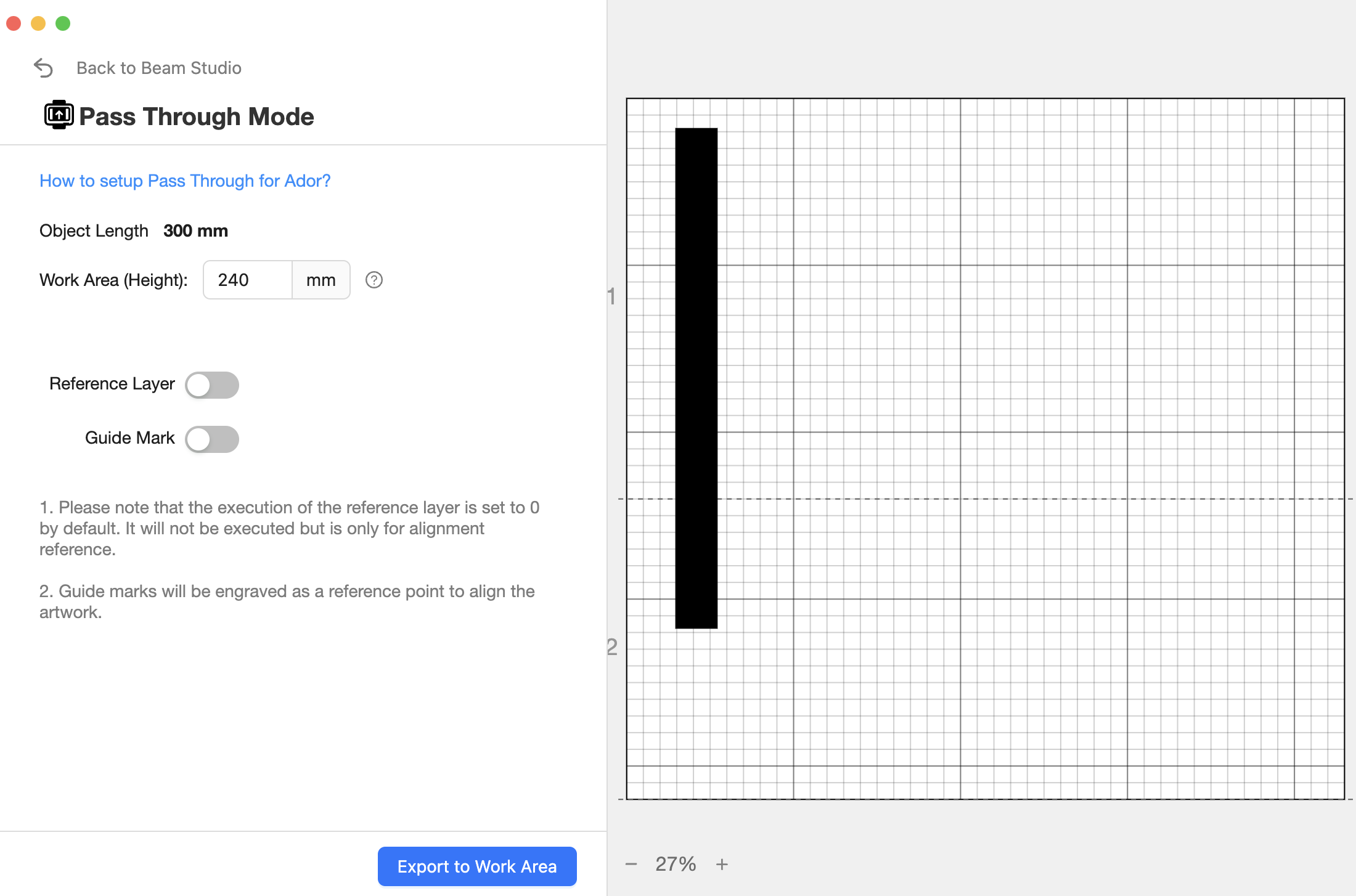

根據您的設計或檔案，如有必要，請調整廣域式列印設定。
如果您按照我們的範例操作，可以使用以下設定來雕刻矩形。

---



步驟 22

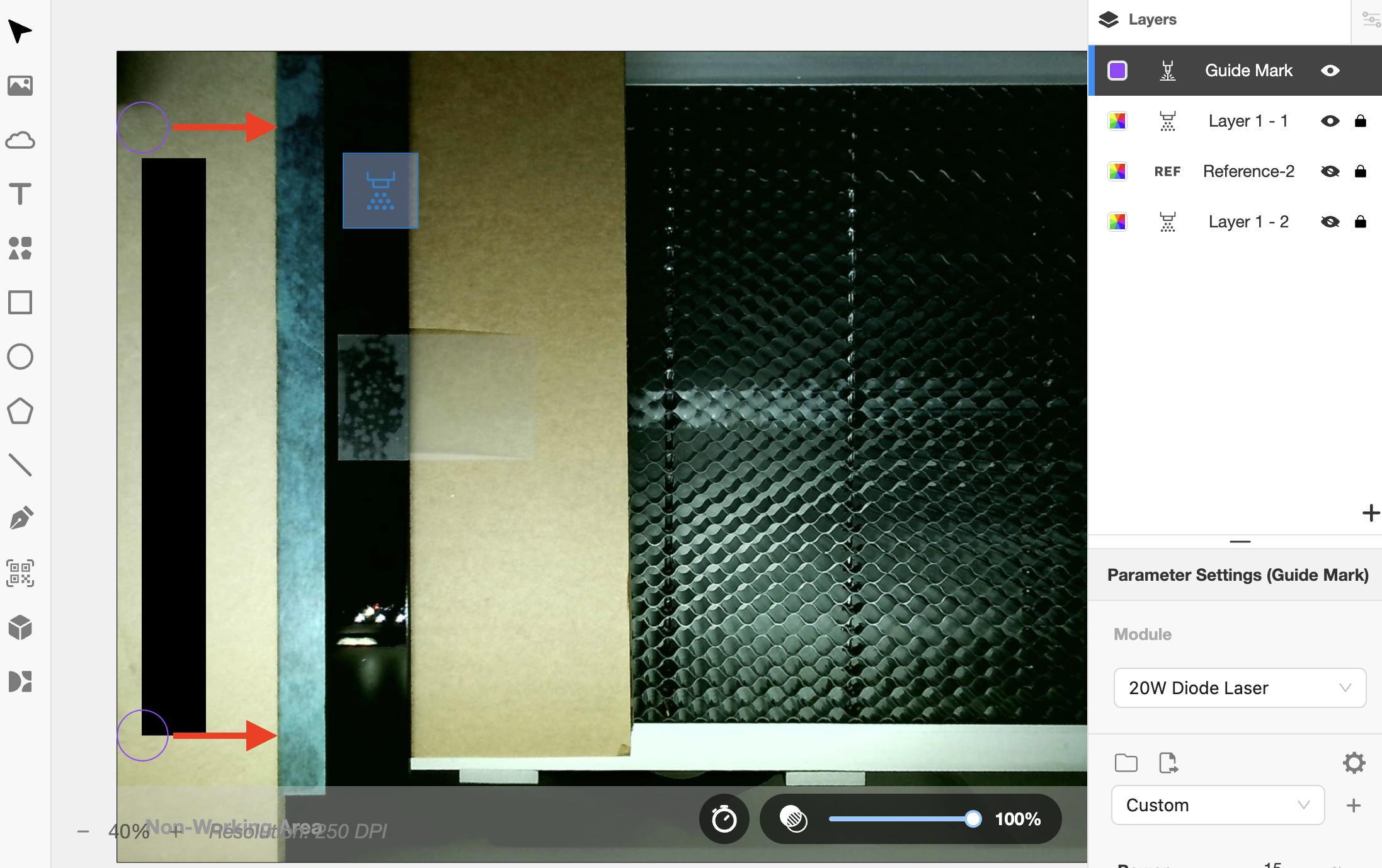

匯出後，您將看到自動建立的圖層和兩個圓圈。

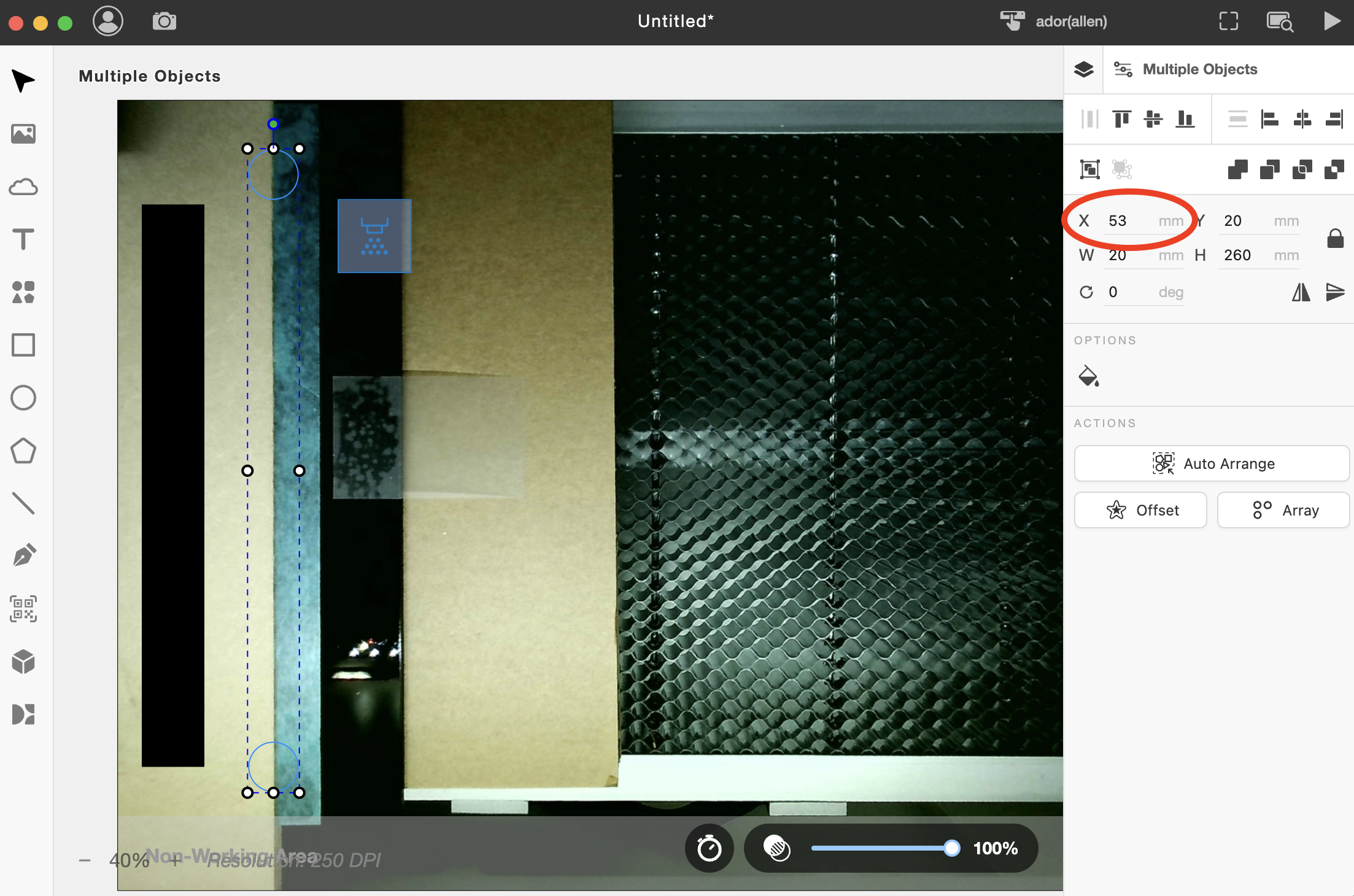

移動圓圈，使一半在材料上，另一半在膠帶上。
（建議更改 X 軸值來移動圓圈。）

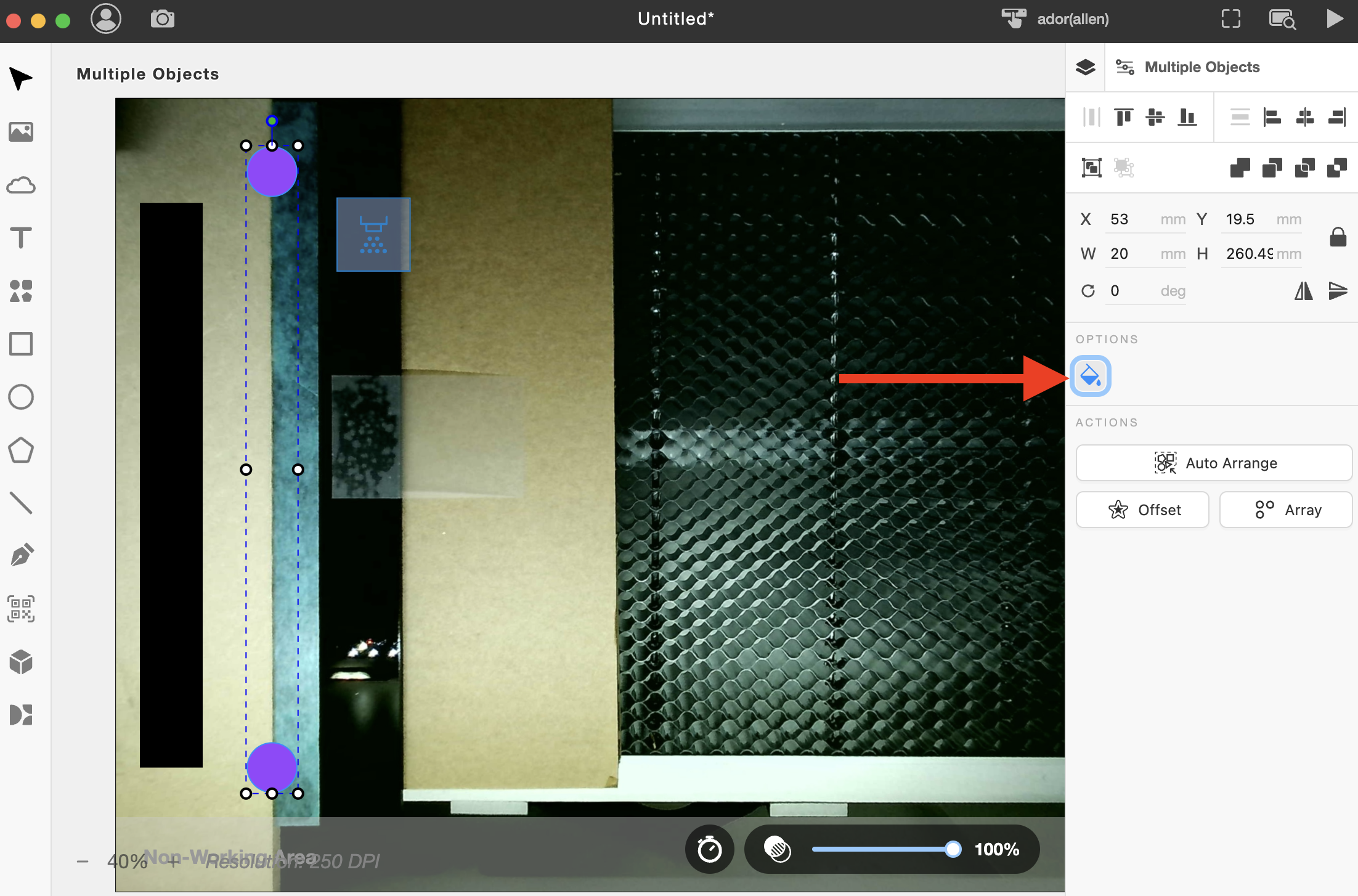

填滿圓圈。
（如果圓圈沒有填滿，由於線條太細，列印後可能會看不見。）

---



步驟 23

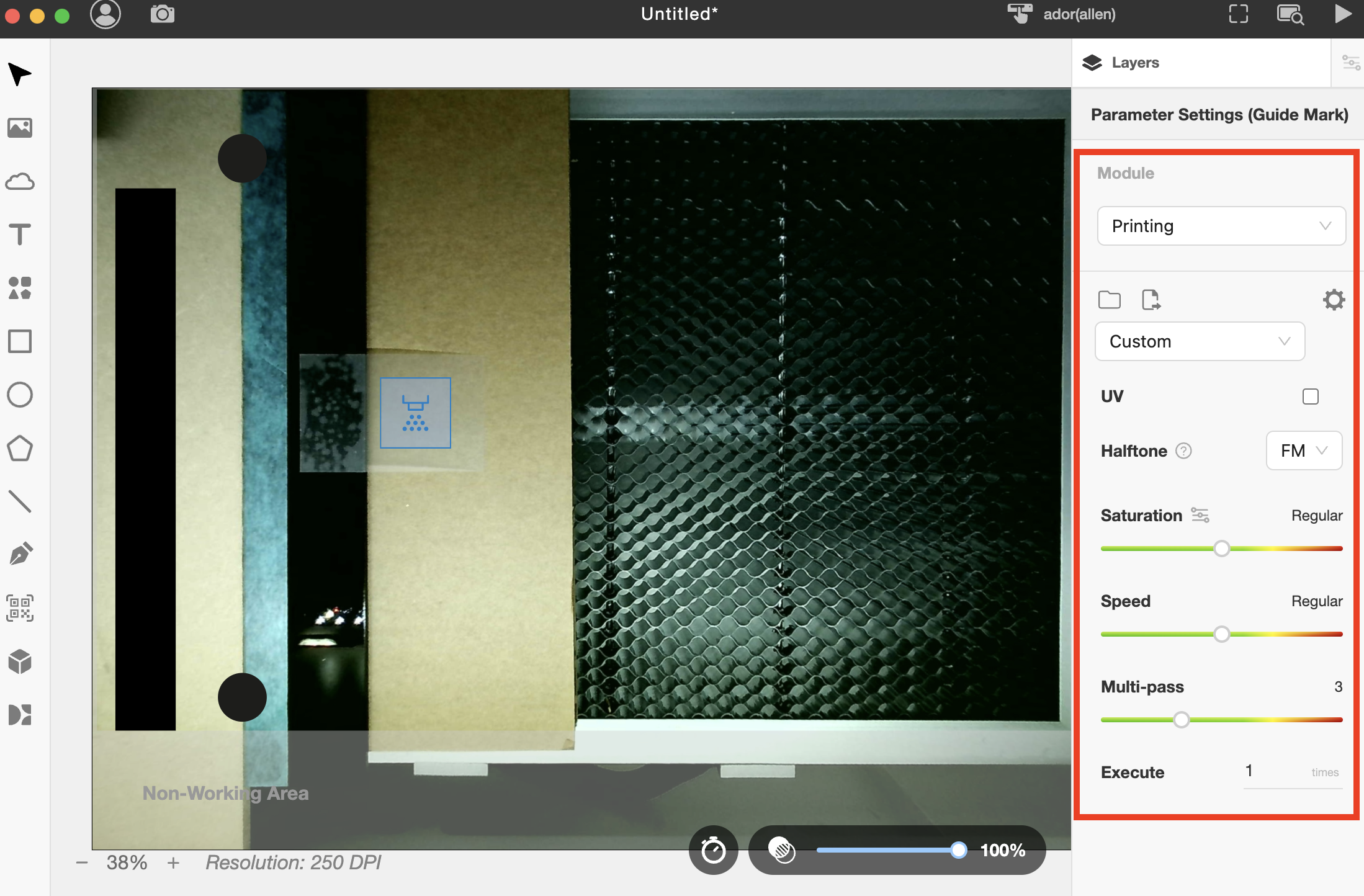

根據您的材料設定參數，確保在所有圖層中都變更參數。



只啟用第 1 層和對齊標記。隱藏其他圖層，因為它們將在之後列印。

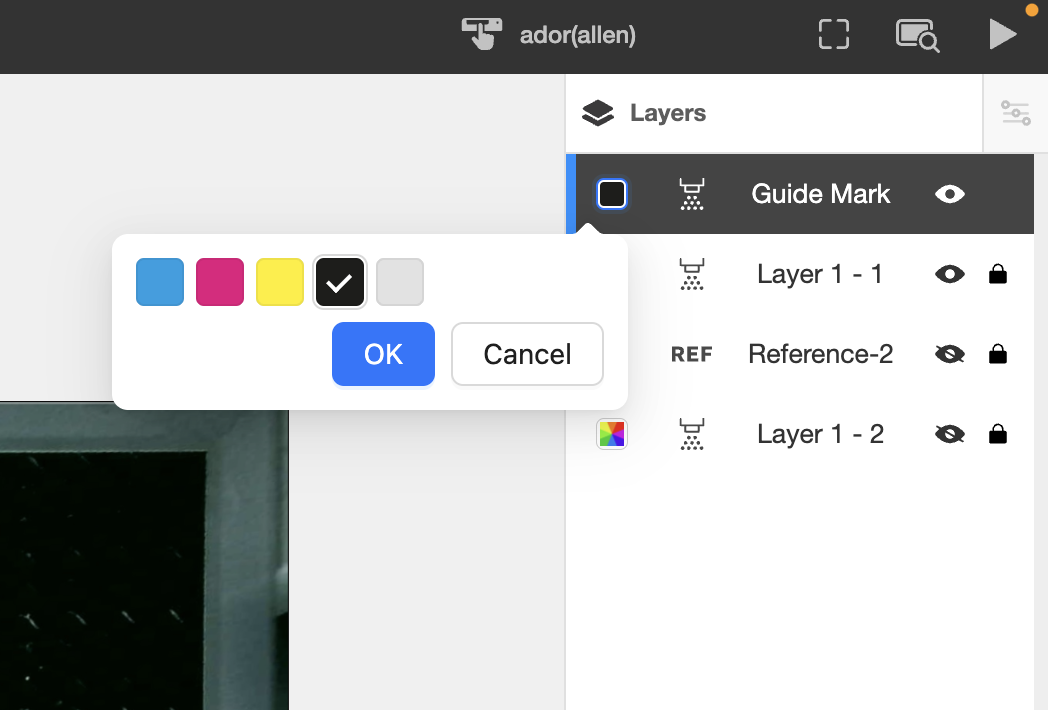

在此範例中，我已將所有圖層變更為單一顏色圖層，並設為黑色。

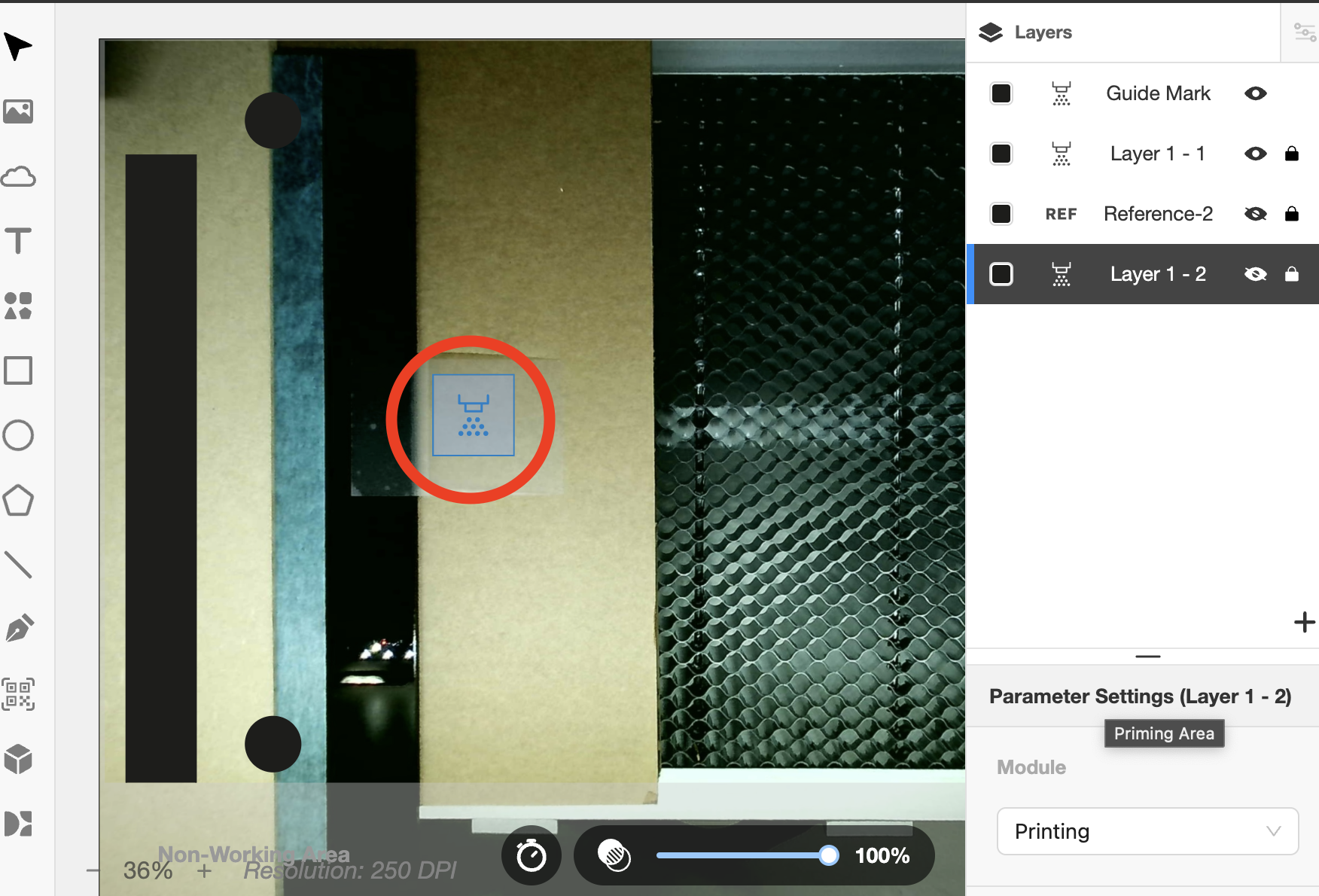

將預噴區域放置在貼紙的位置。

---



步驟 24

開始任務。
（確保只啟用第 1 層和對齊標記。其他圖層必須隱藏。）

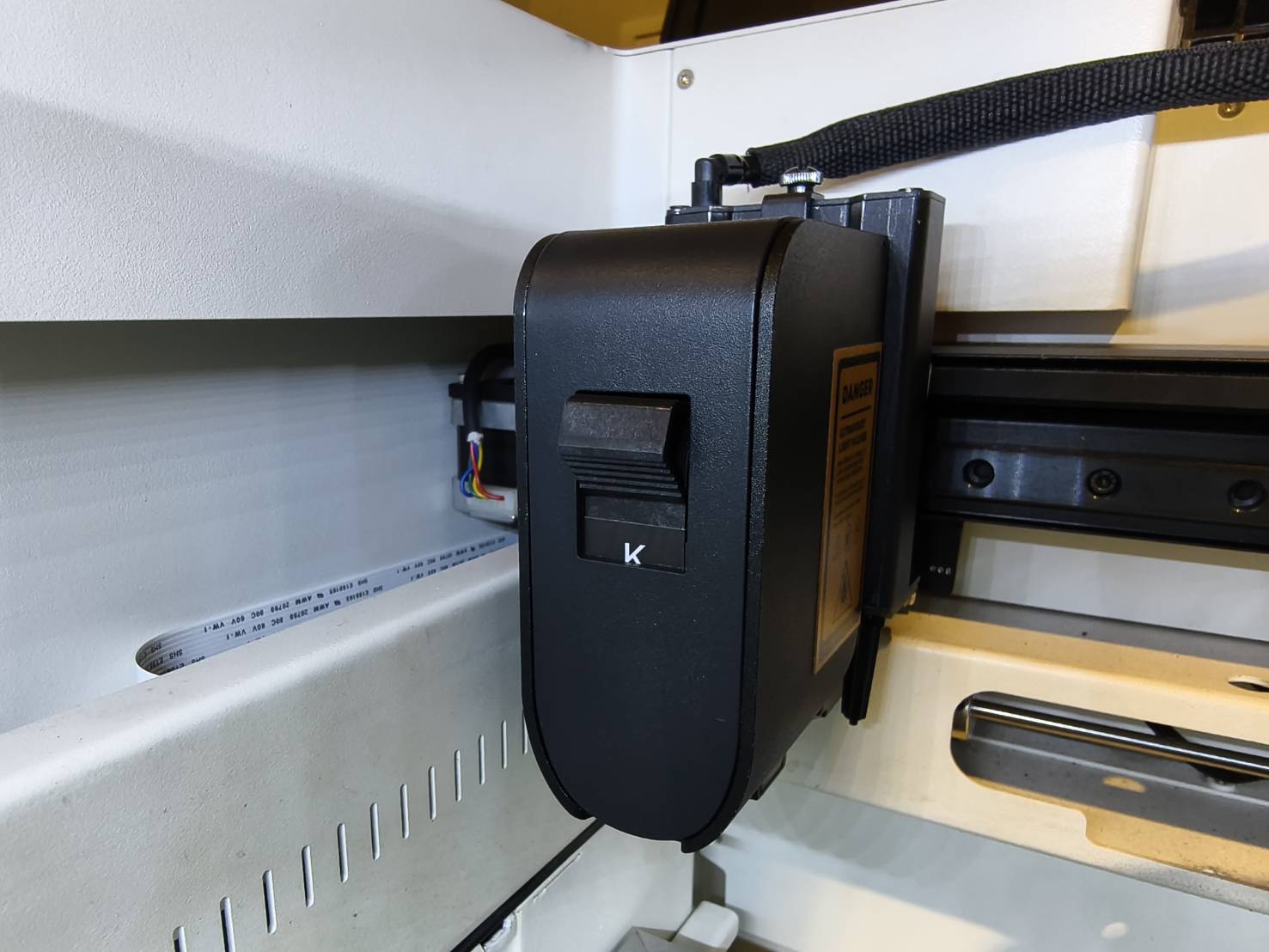

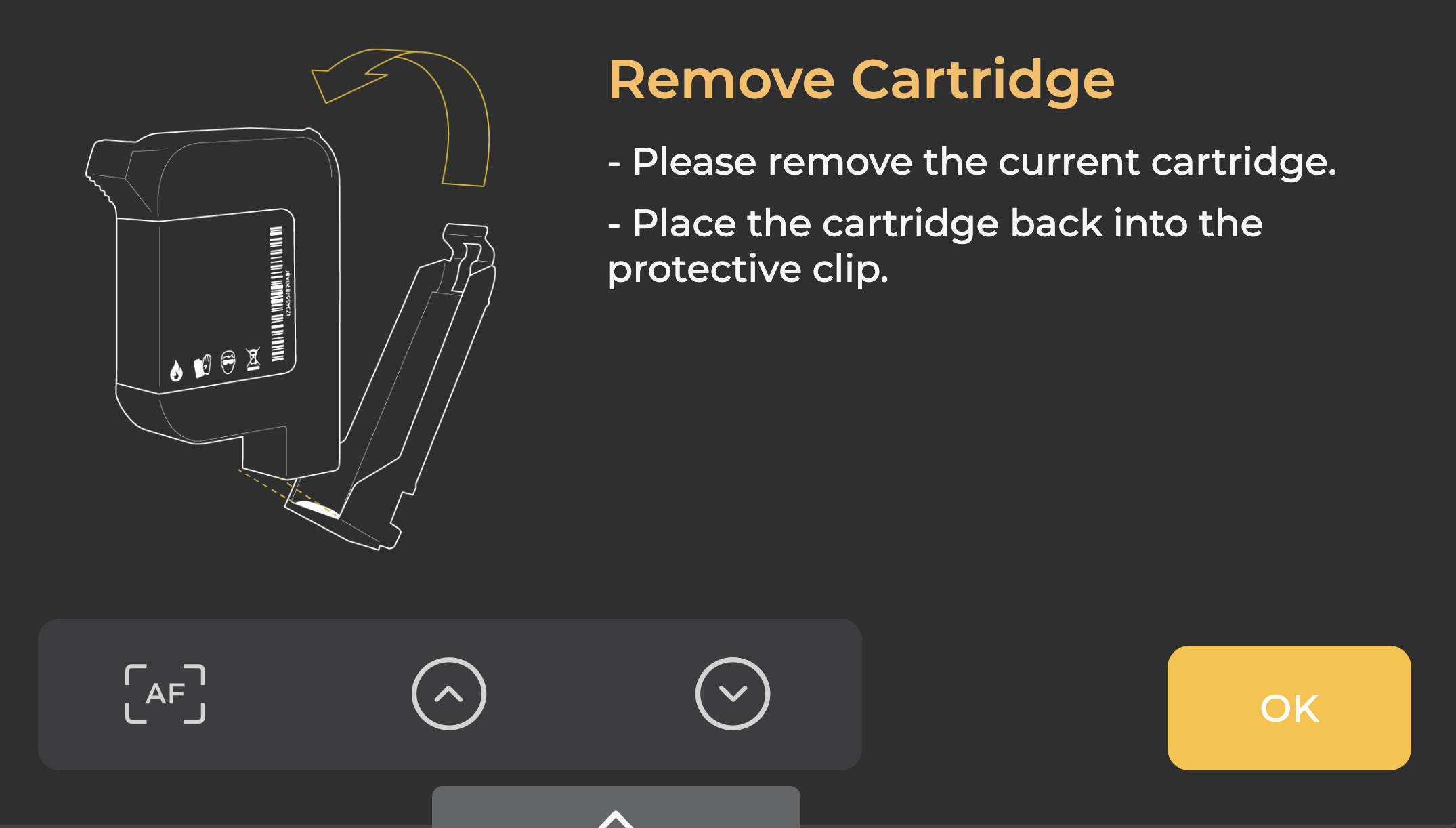

開始任務後，在任務完成之前，機器可能會多次提示您更換色帶。請按照機器觸控螢幕上的指示進行操作。

---



步驟 25

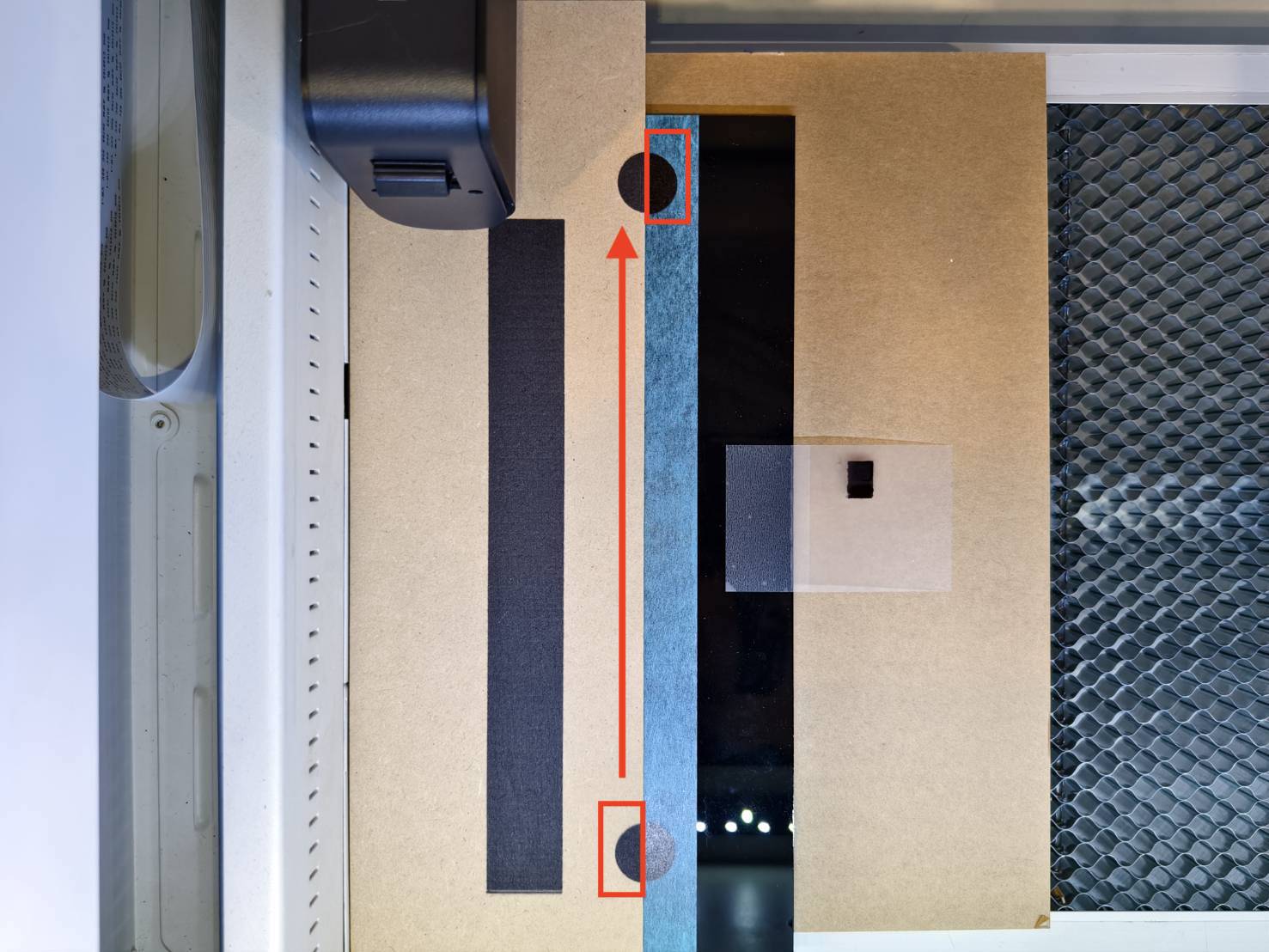

完成第一次雕刻後，移動材料，將材料上的下半圓與膠帶上的上半圓對齊。
移動材料時請按住膠帶，以防止位置發生改變。

---



步驟 26

確保材料平整。如果有傾斜，建議使用重物或膠帶將其固定到位。
在此範例中，已使用膠帶固定。

請注意，放置物件可能會阻擋雷射頭的移動路徑，因此建議使用較小的物件。

物件	膠帶

---

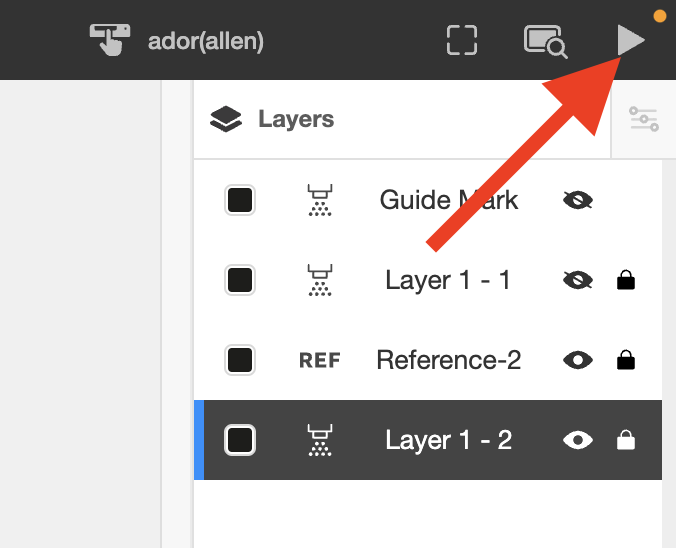

步驟 27

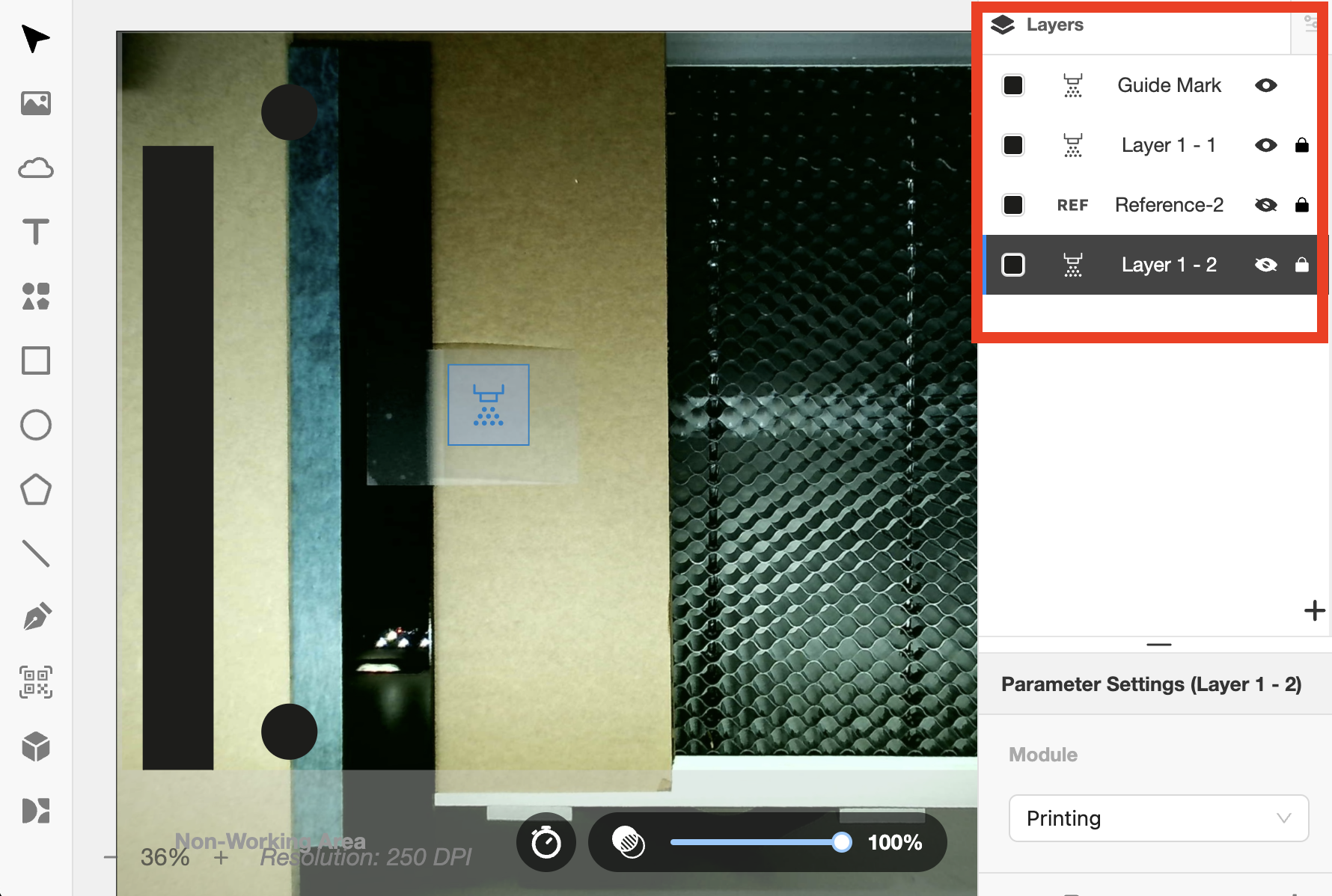

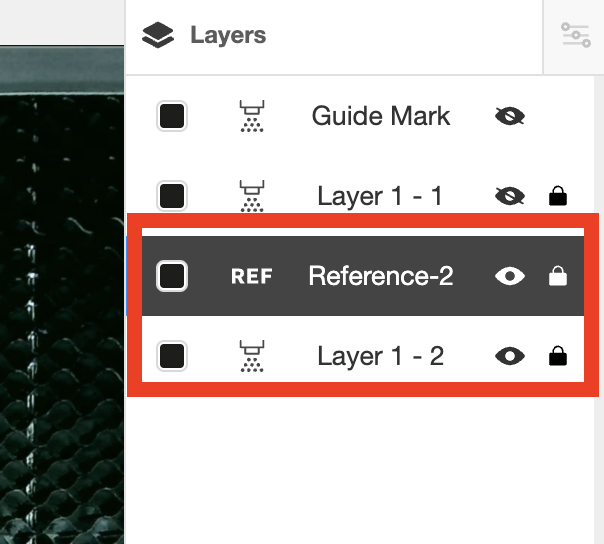

第一層和導引標記已列印完成，接下來必須繼續列印第二層。因此，您需要手動停用已完成的圖層，並啟用下一個圖層。導引標記圖層僅會在最後一次列印時停用。

如果您按照我們的範例操作，請檢查以下項目：

• 隱藏第一層，因為該部分已完成。
• 導引標記圖層僅會在最後一次雕刻時停用。
  在此範例中，只需要進行兩次雕刻，因此導引標記圖層將在第二次雕刻時停用。
• 啟用第二層進行第二次列印，這是本範例中的最後一層。
• 參考層包含第一層的結尾，可用於圖層之間的對齊；它在參數中沒有設定任何輸出，所以啟用與否不會影響任務。

---

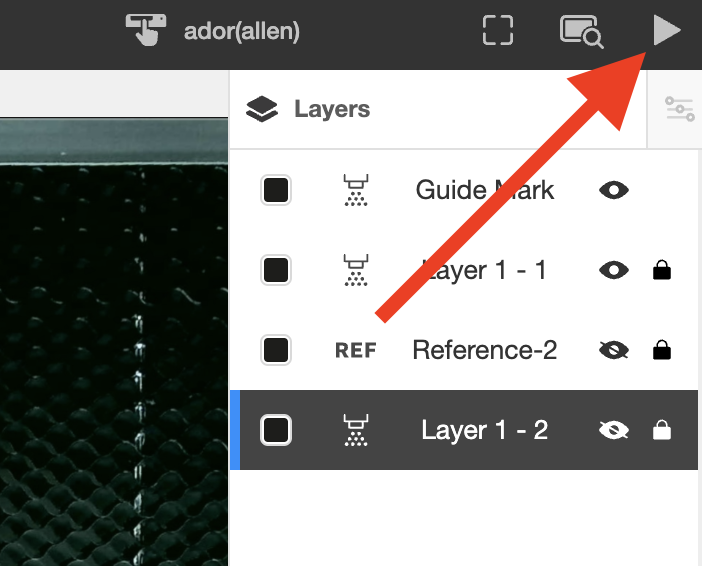

步驟 28

重新開始任務。

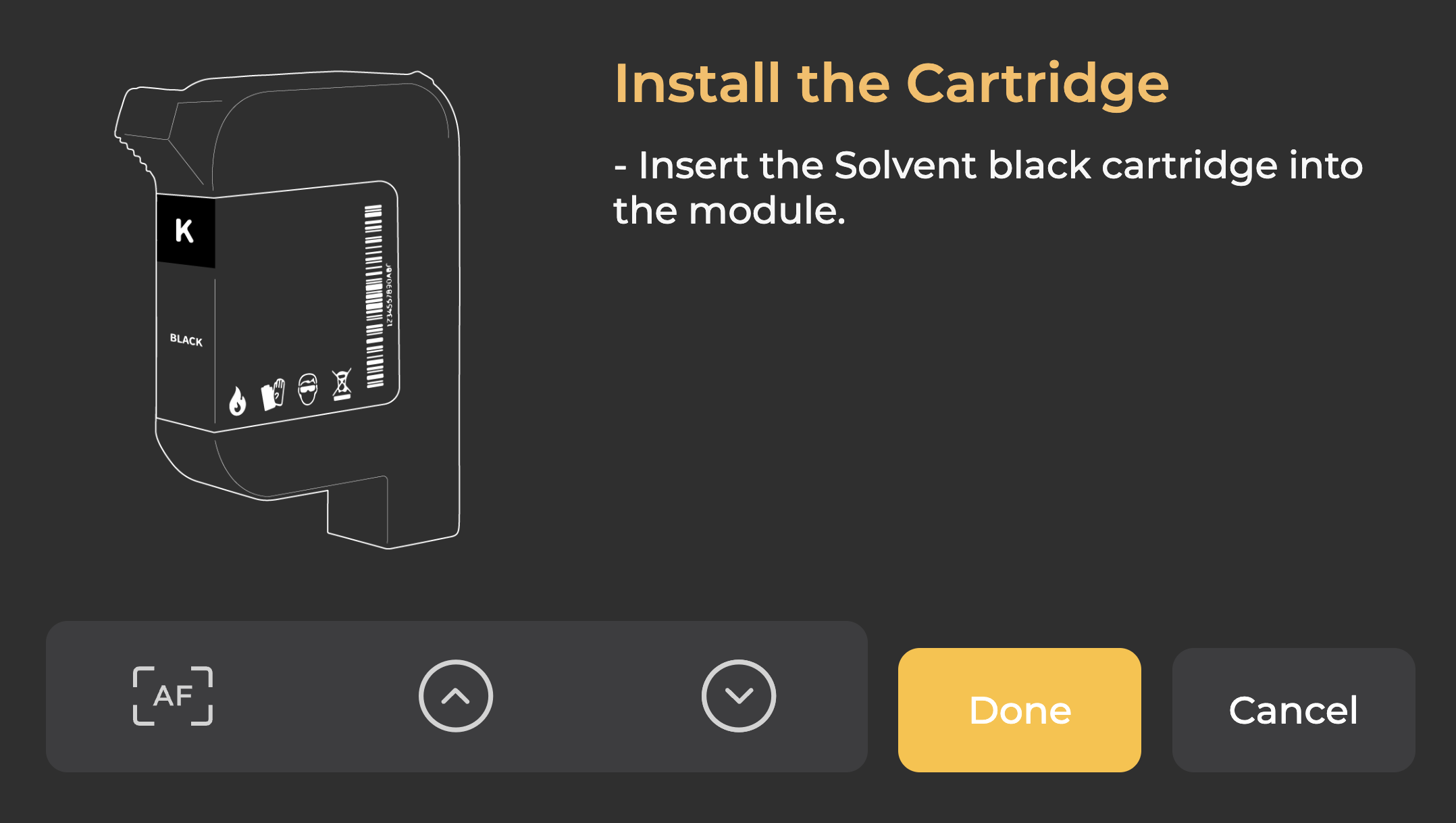

開始任務後，在任務完成之前，機器可能會多次要求您更換色彩匣。請按照機器觸控螢幕上的指示進行操作。

---

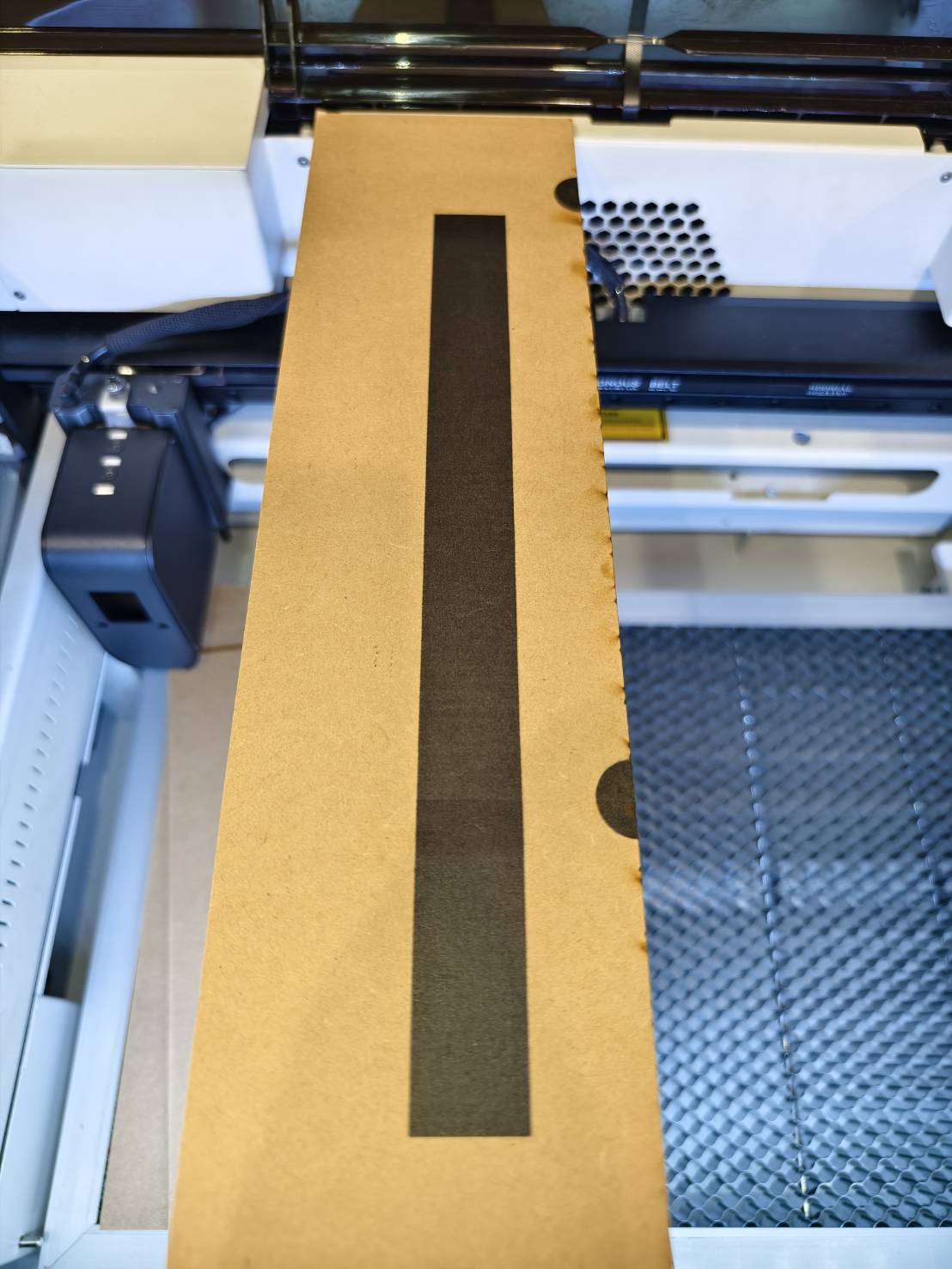

步驟 29

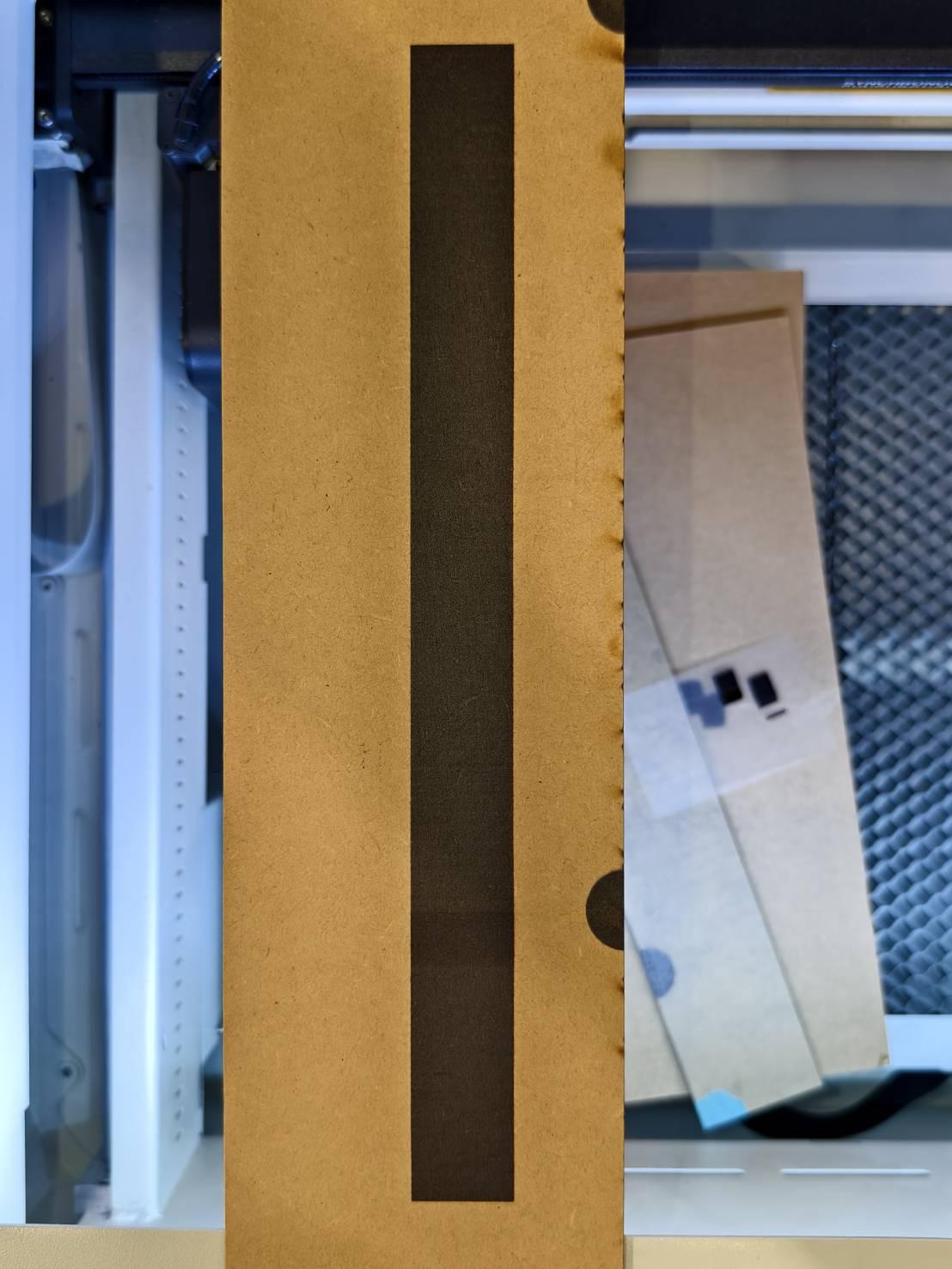

檢查結果。



---
