Ador - 蜂巢板安裝

說明

蜂巢板僅能在安裝擴充底座後使用。
底座有三層可供蜂巢板放置，可讓使用者處理不同尺寸的材料。
在瀏覽此文章之前，請確保已經安裝擴充底座。
Ador 擴充底座 - 開箱與安裝。

正面

反面

步驟 1

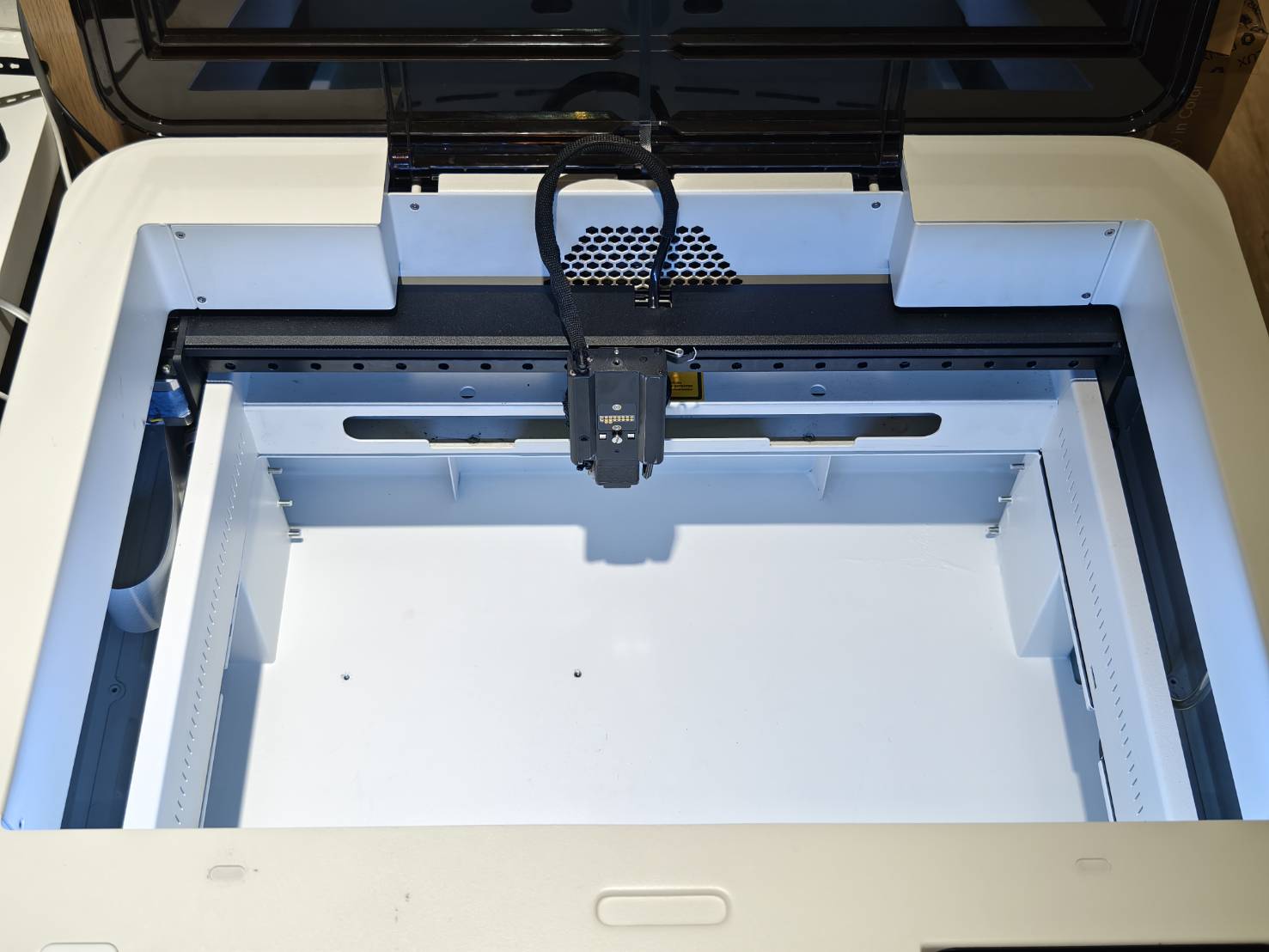

請移除模組和旋轉軸，並盡可能地清潔擴充底座。

步驟 2

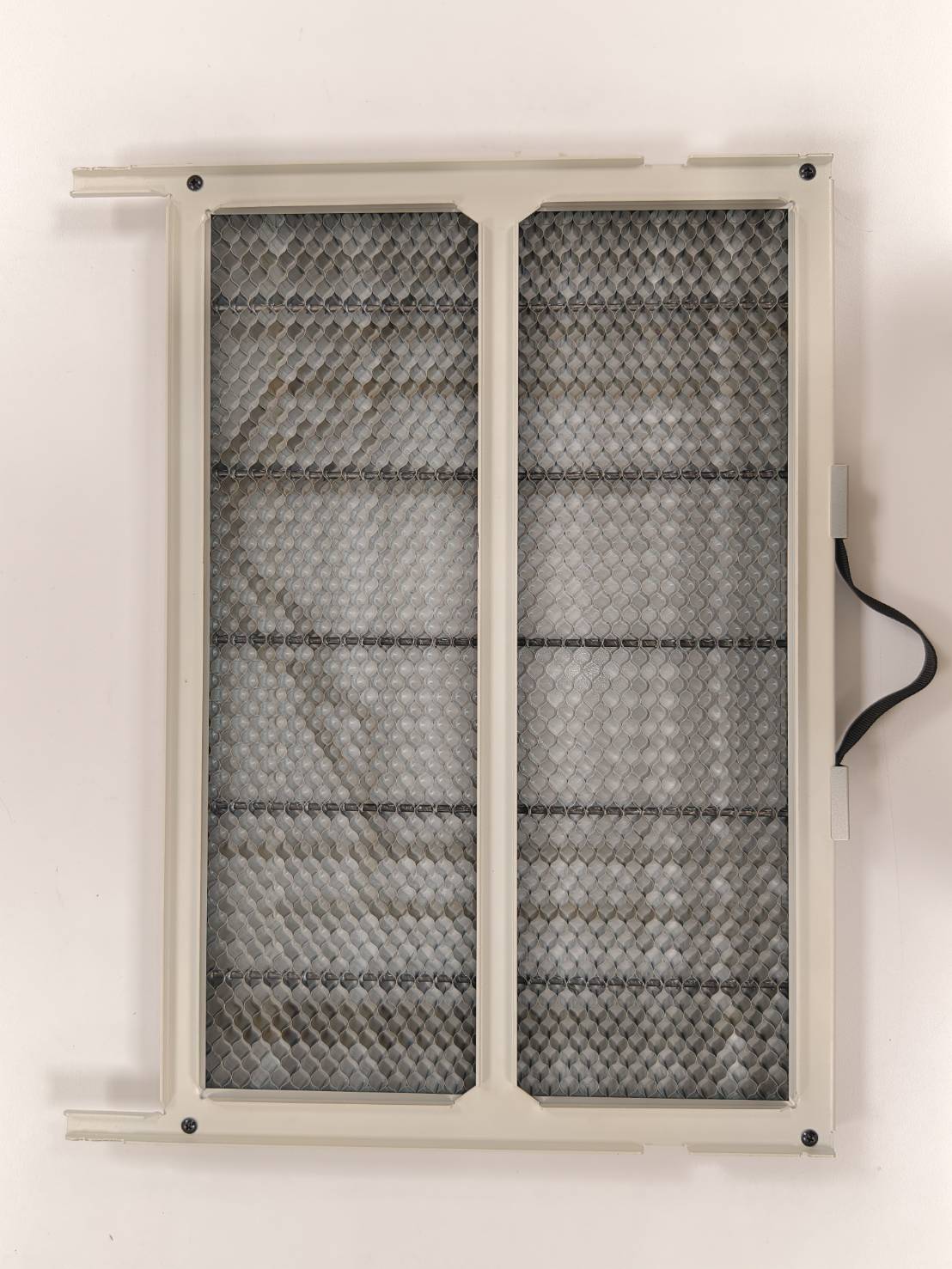

蜂巢板是設計來放置於擴充底座上。

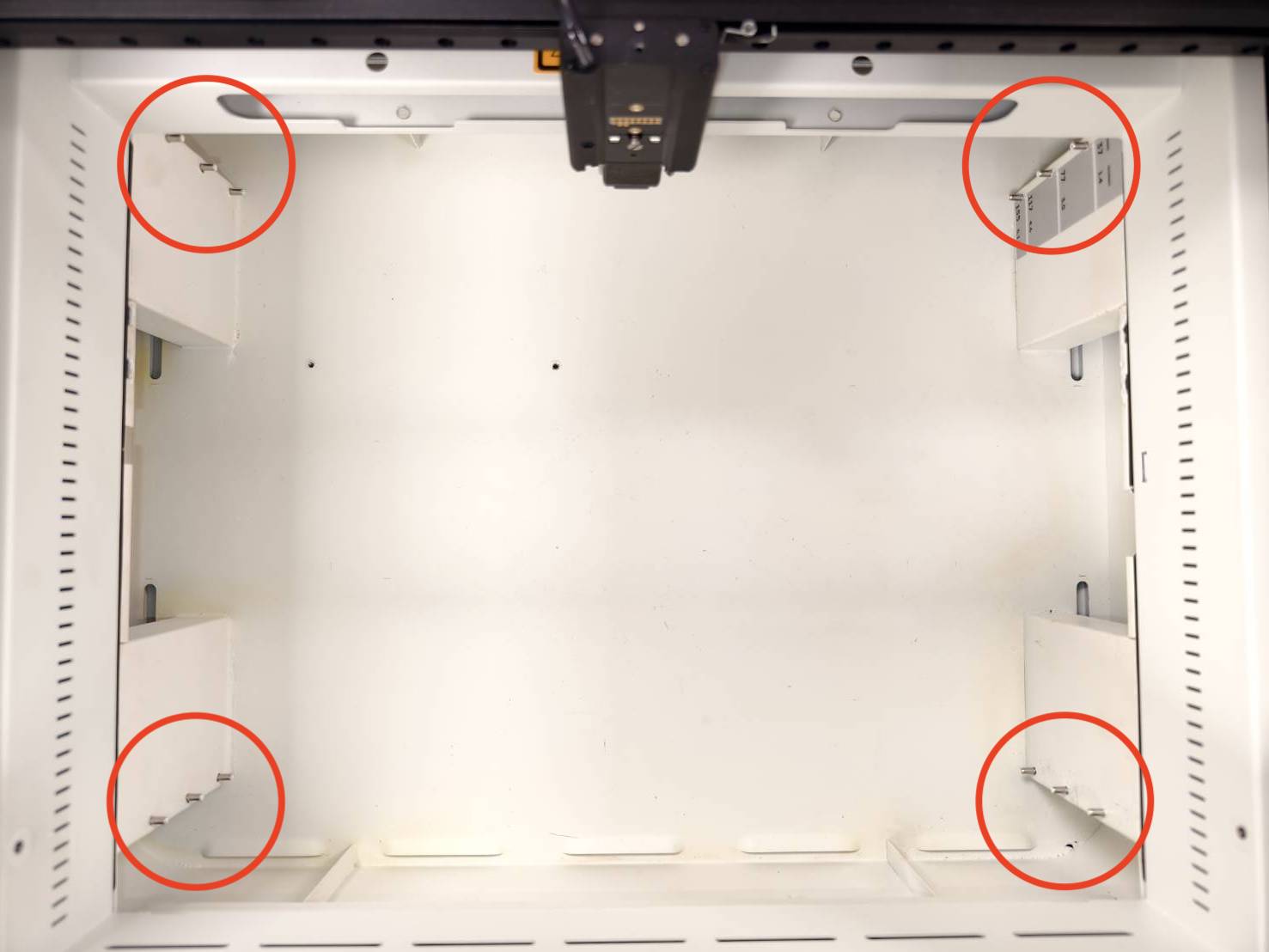

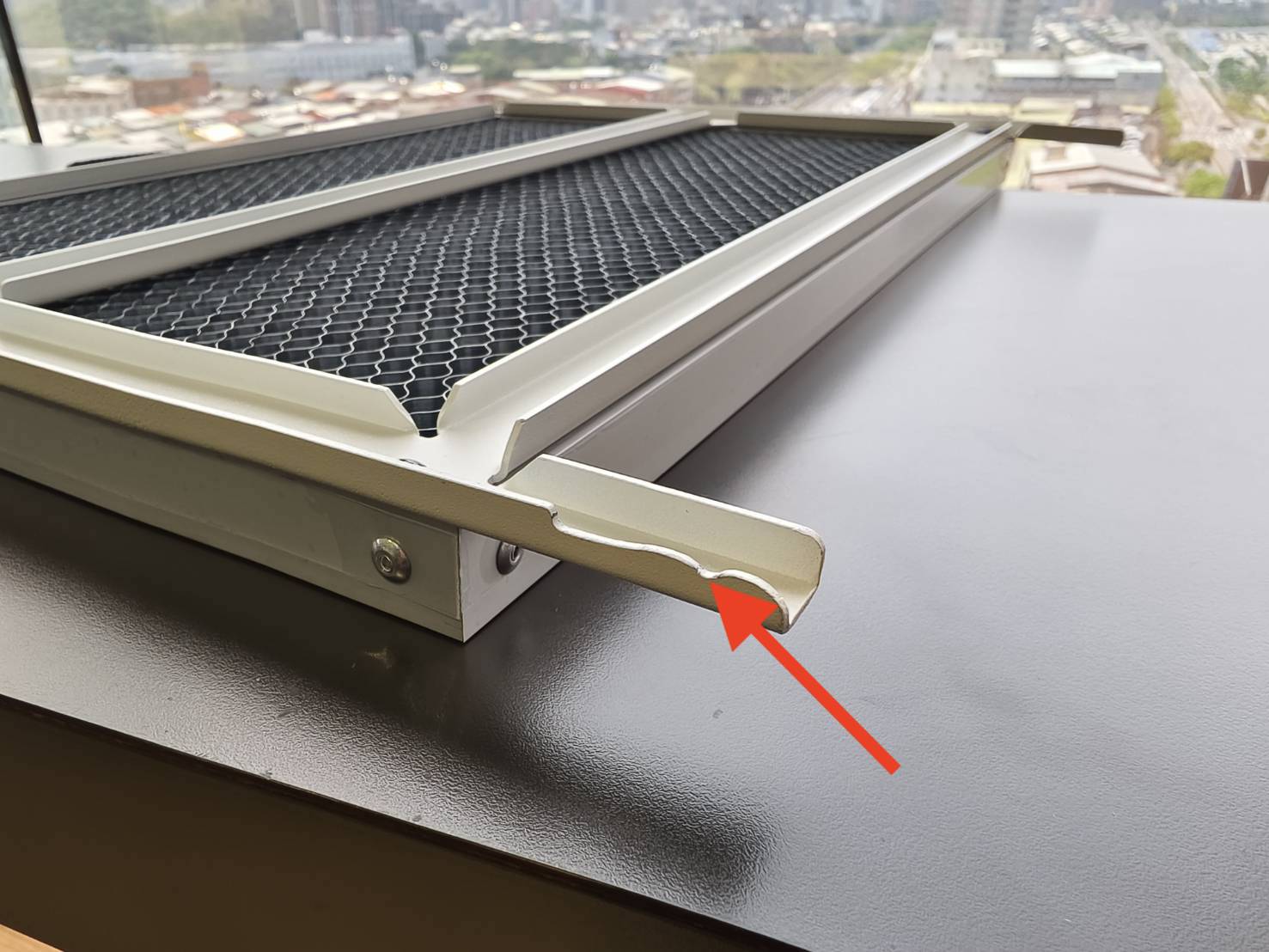

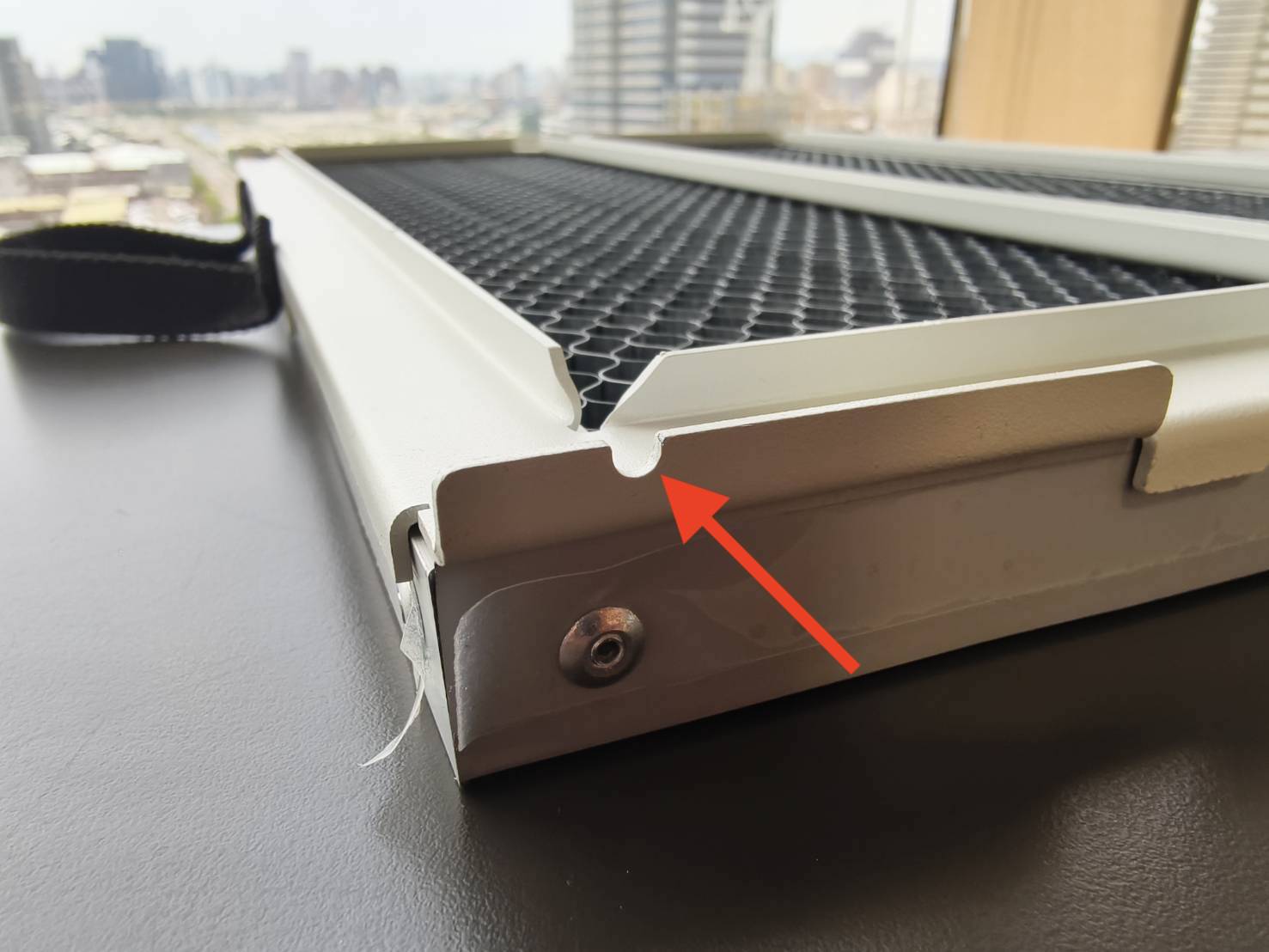

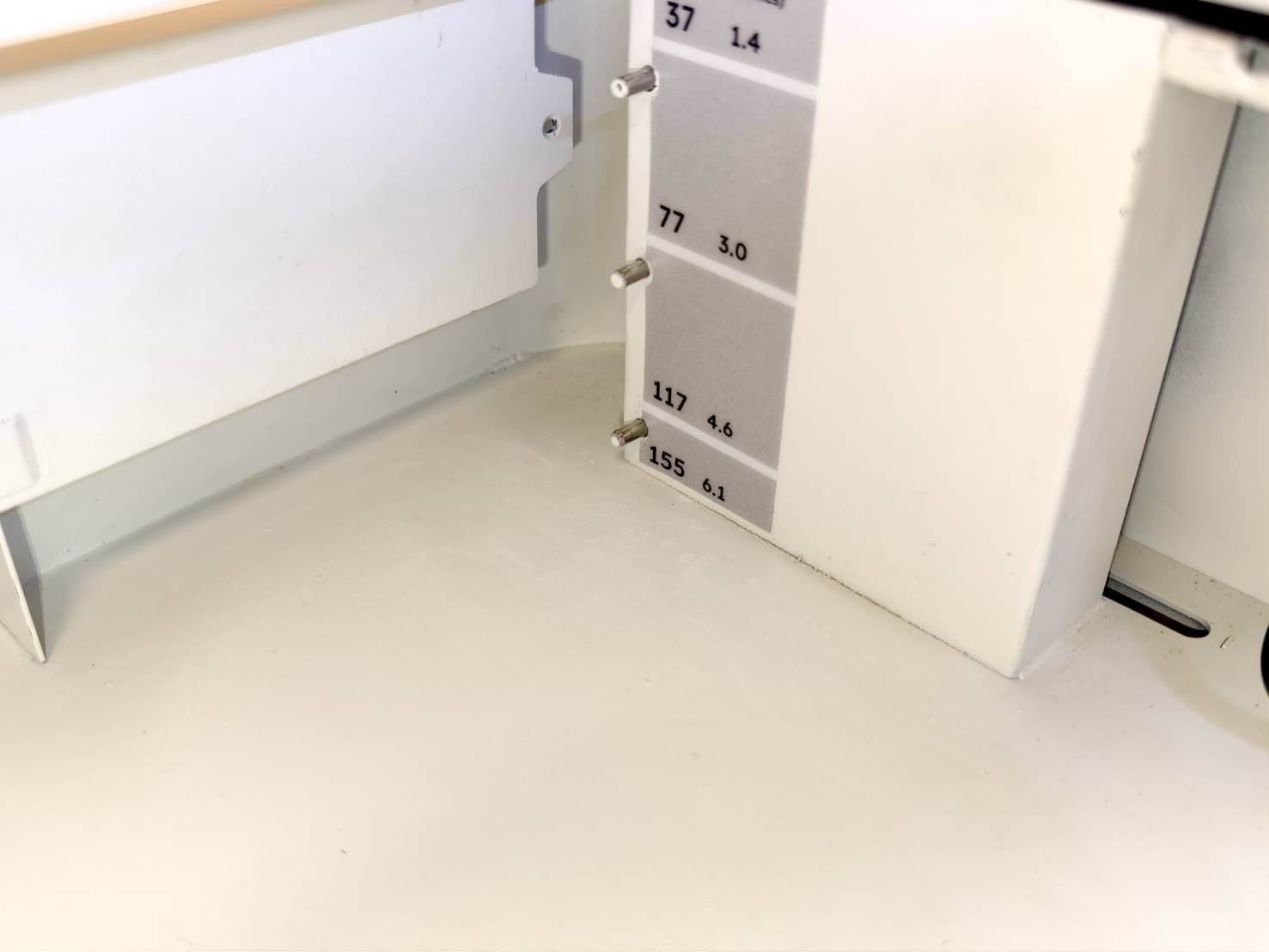

蜂巢板底部有 4 個開口，左右兩側各 2 個，擴充底座總共有 12 個插銷，每層有 4 個，如下方圖片所示。
蜂巢板底部的開口需對應並放置在這些插銷上。

插銷

步驟 3

將蜂巢板較長的支架那一側插入機器。
先讓長支架放在插銷上，然後將其拉動，使後方開口能夠放在後方的插銷上。

步驟 4

若要取出蜂巢板，請推動並抬起靠近觸控螢幕那一側，即可將其取出。

步驟 5

若要變更高度，請將蜂巢板的後側和前側依序抬起並移動，直到蜂巢板高於想要移動的定位插銷，再調整前後位置，使蜂巢板底部開口能穩固地放在定位插銷上。

步驟 6

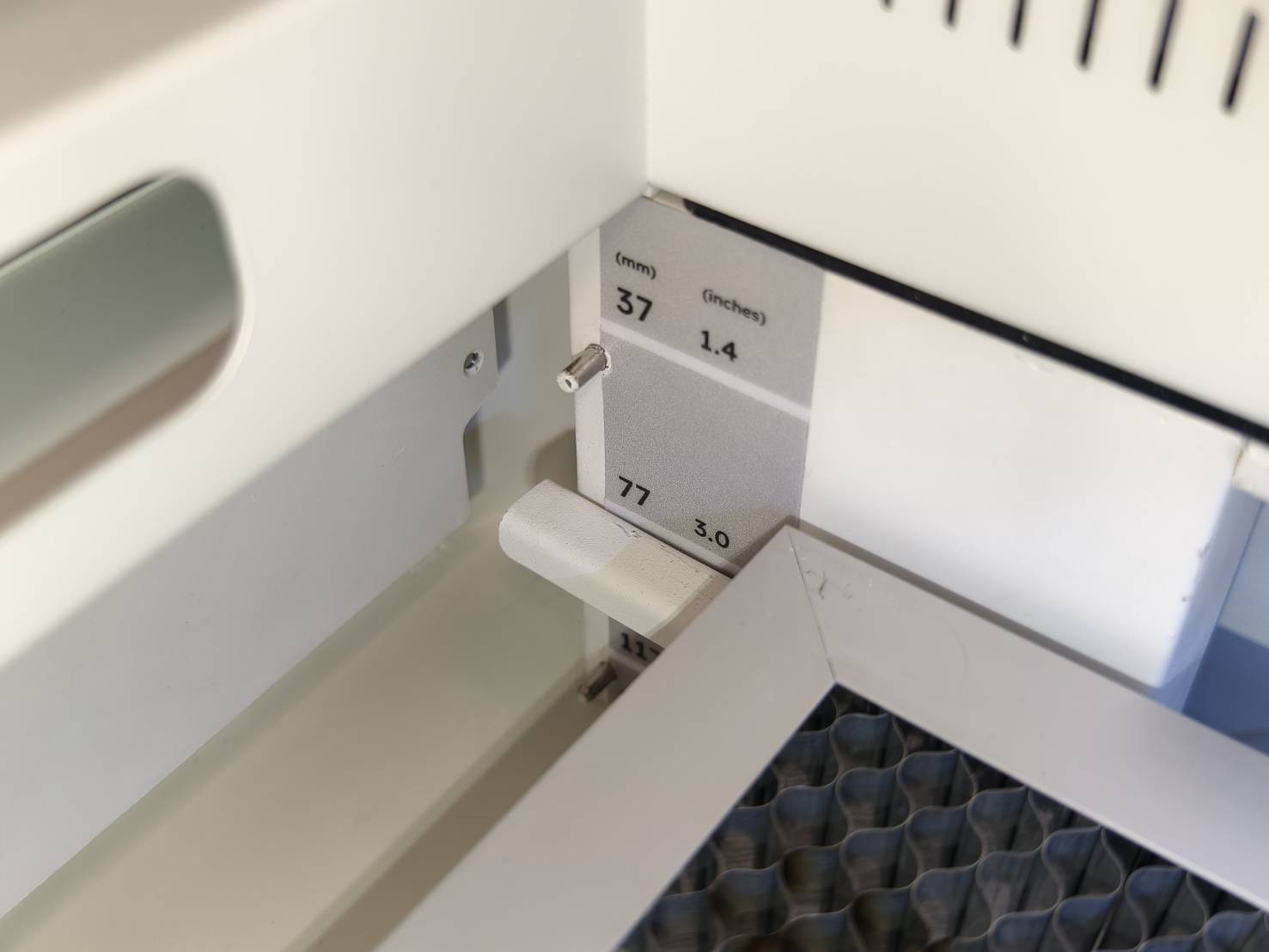

在右上角有一個物件高度指示。這表示在每一層或高度中，您的物件的最大高度，但請注意，此指示不適用於使用旋轉軸的情況。

說明

層	照片	高度範圍 (物件)

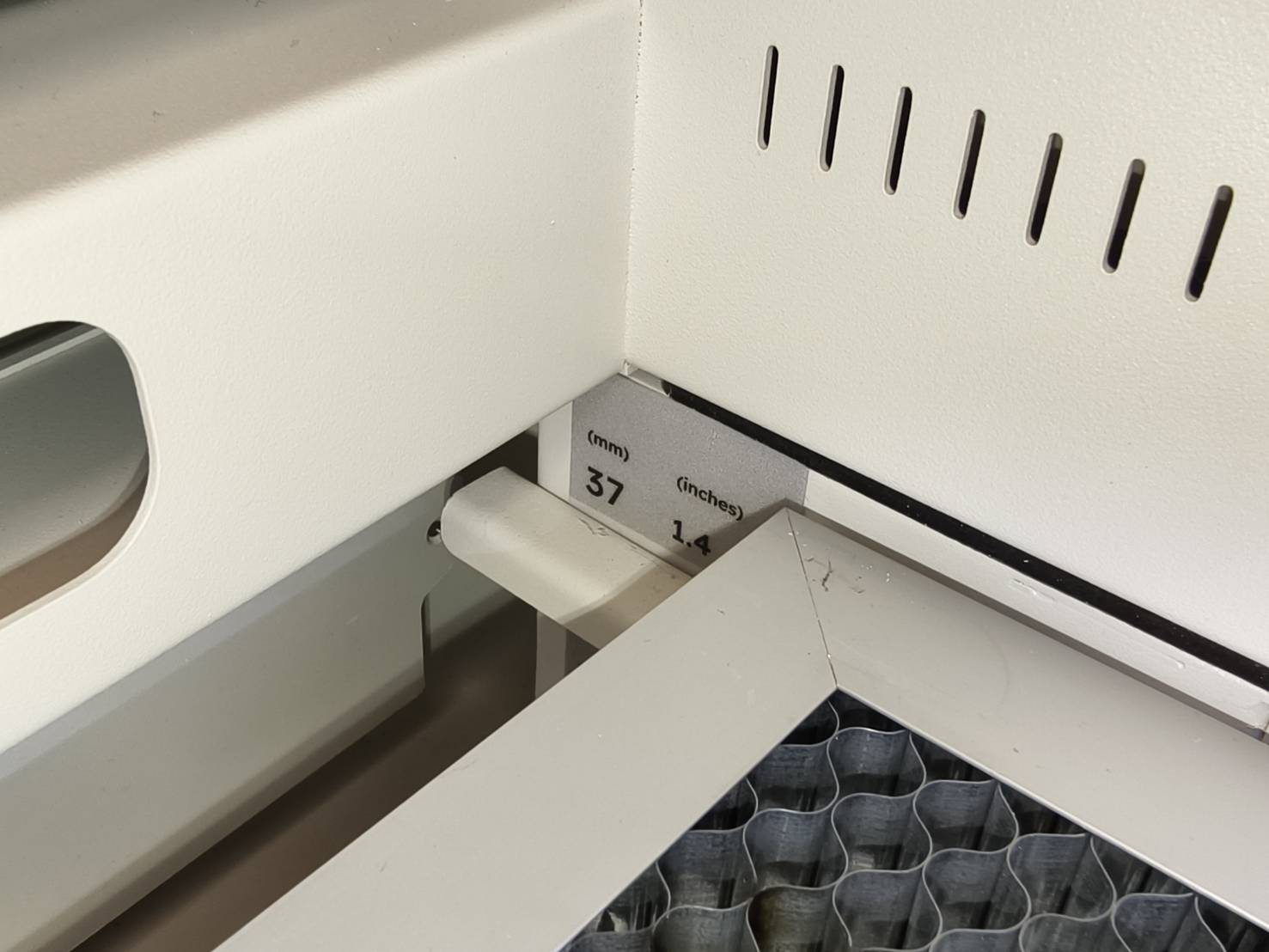

37mm / 1.4 inches		0 mm - 37 mm
77mm / 3.0 inches		37 mm - 77 mm 77 mm

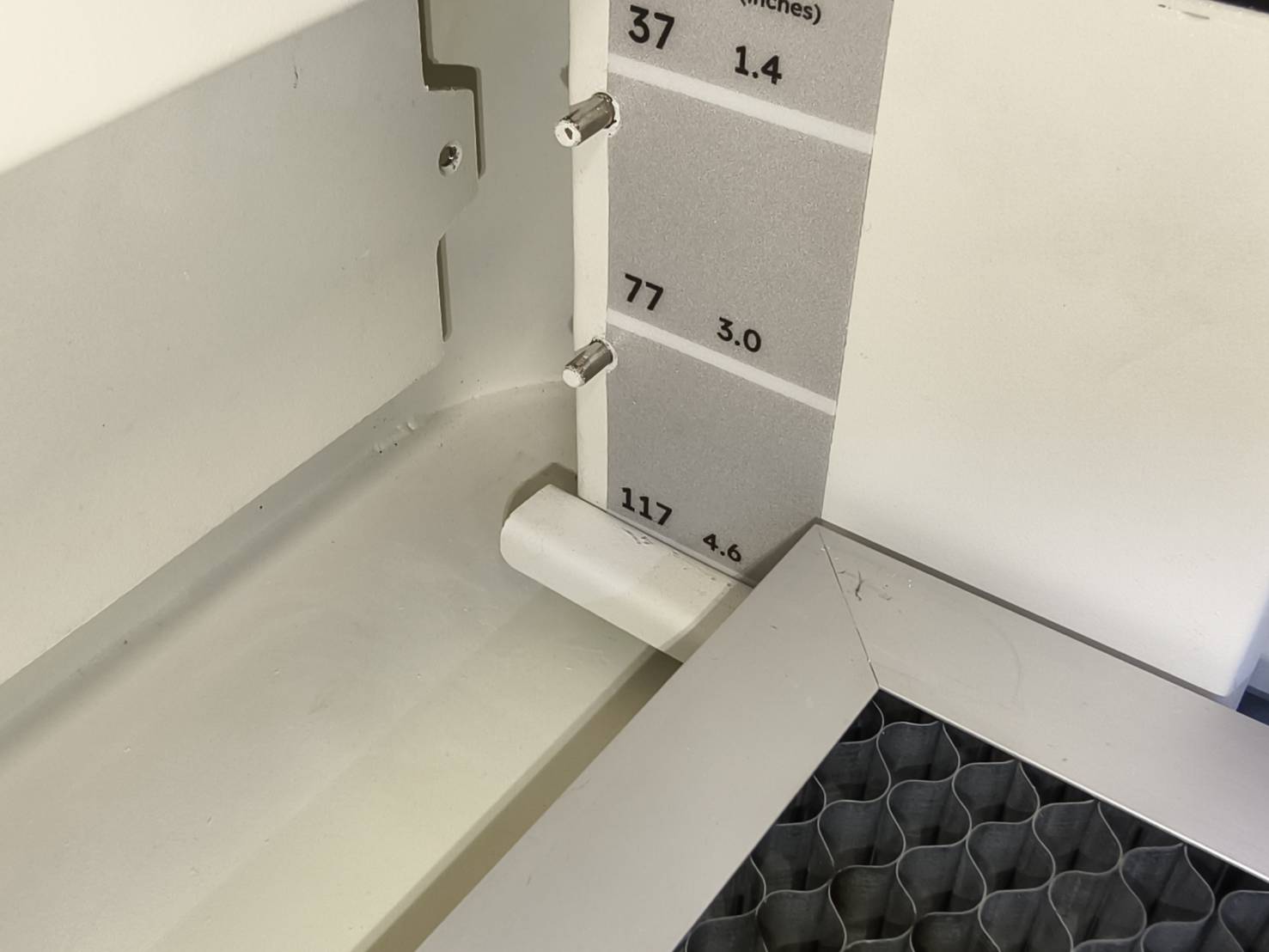

117mm / 4.6 inches		77 mm - 117 mm 117 mm
155 mm / 6.1 inches		117 mm - 155 mm 155 mm (不含蜂巢板)
