Ador 旋轉軸 - 開箱與安裝

說明

本文提供完整的指南，以安裝 Ador 擴充底座和 Rotary 2.0。請按照以下說明進行安裝過程。

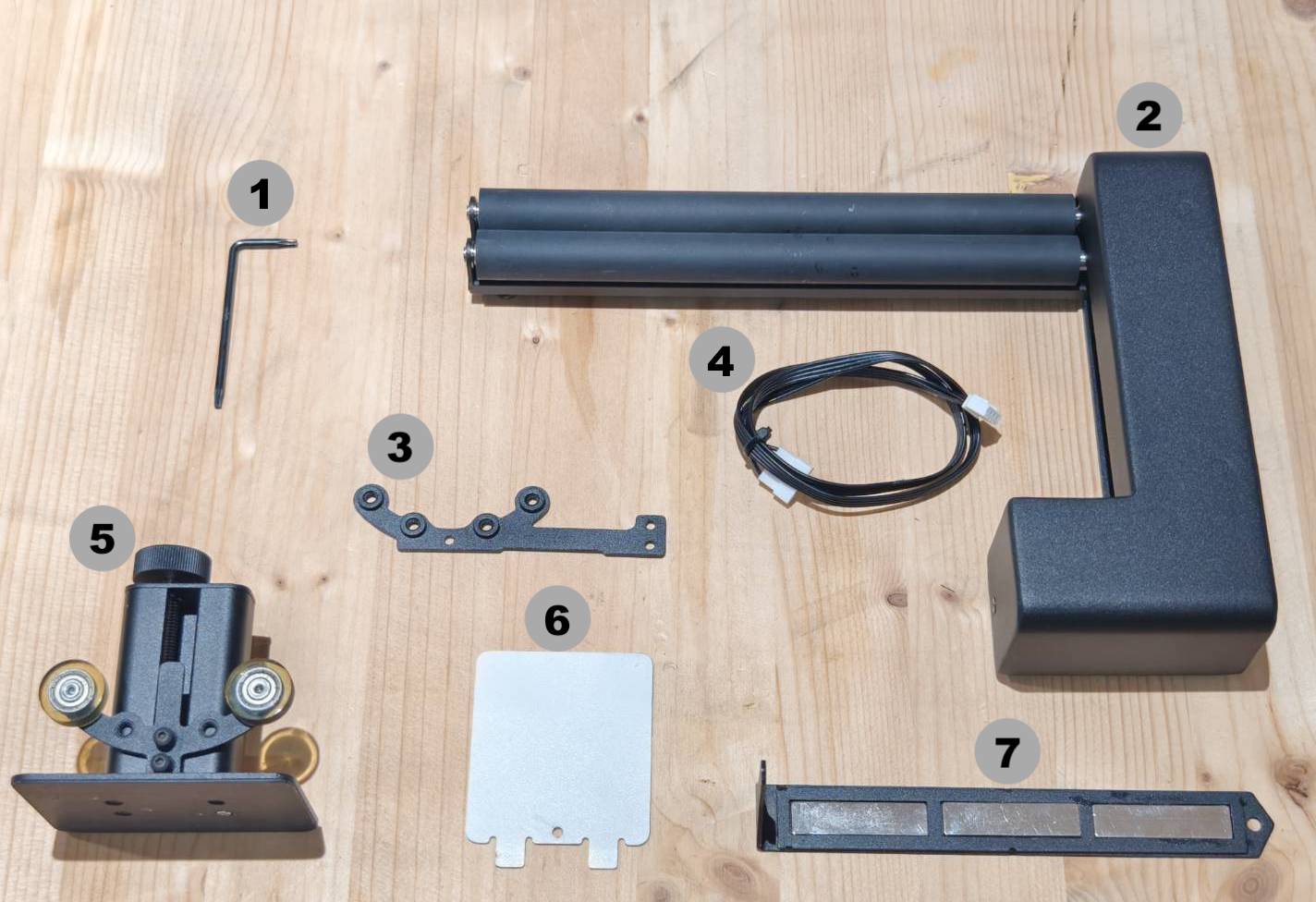

開箱

步驟 1

如果您已安裝任何雷射或列印模組，請先將其移除。

步驟 2

移除 Ador 的金屬底座。
旋開這兩顆螺絲以移除金屬底座。

稍微抬起機器並直接取出底座，即可移除金屬底座。

步驟 3

打開擴充底座的包裝，並取出蜂巢板。

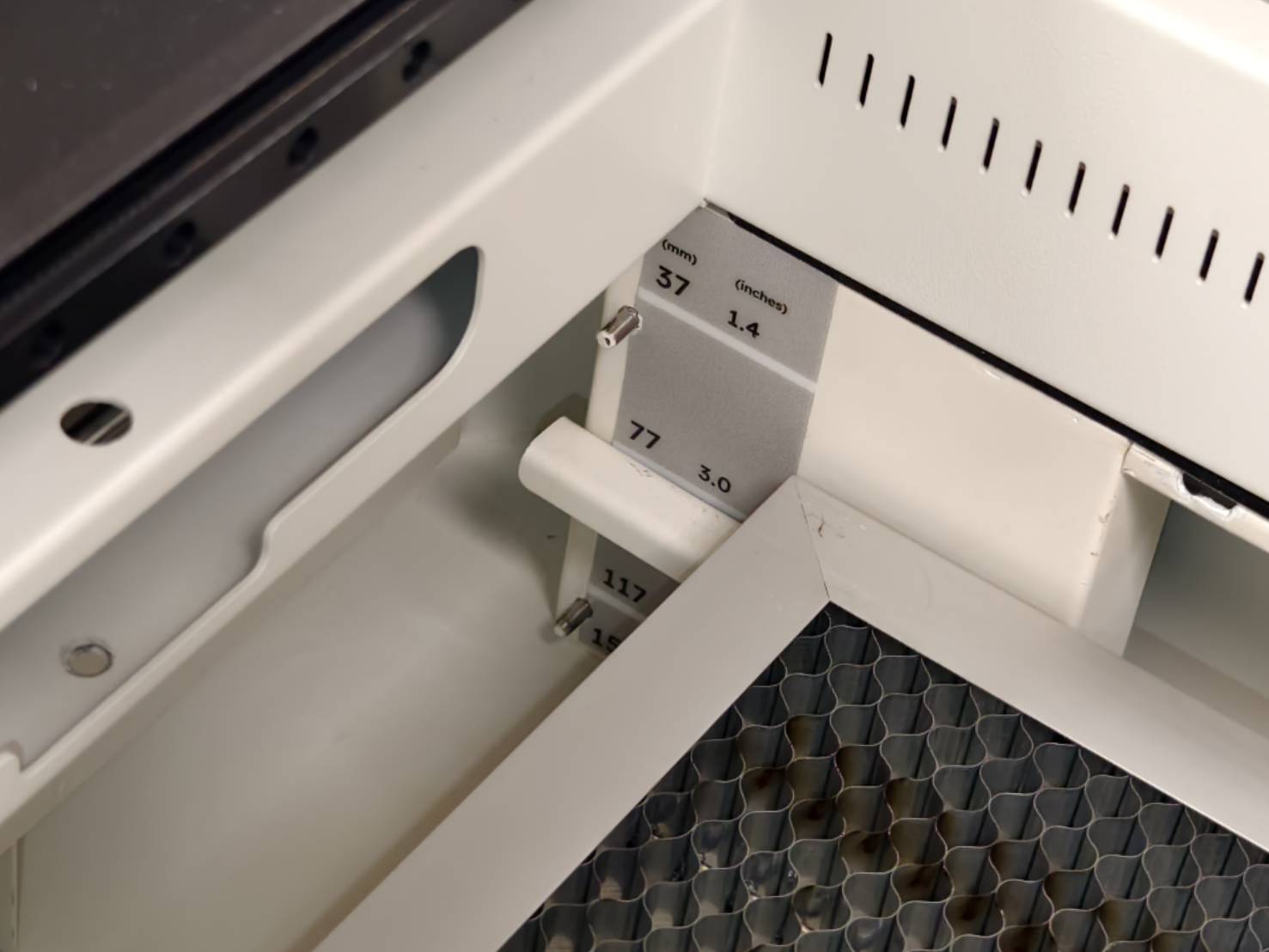

找到紅圈標示的物件高度指示。將整個擴充底座放在平面上，方向為面對底座時，物件高度指示位於右側。

步驟 4

抬起機器，嘗試將 Ador 的橡膠腳放入四個開口中，以組裝機器和擴充底座。請確保機器的左側與底座控制板位於同一側。

廣域版（歐盟不提供）	非廣域版

步驟 5

從包裝盒中找到連接線，將 7 pin的一端插入機器右側。機器上的連接線插座位於底座頂部和機器底部之間。

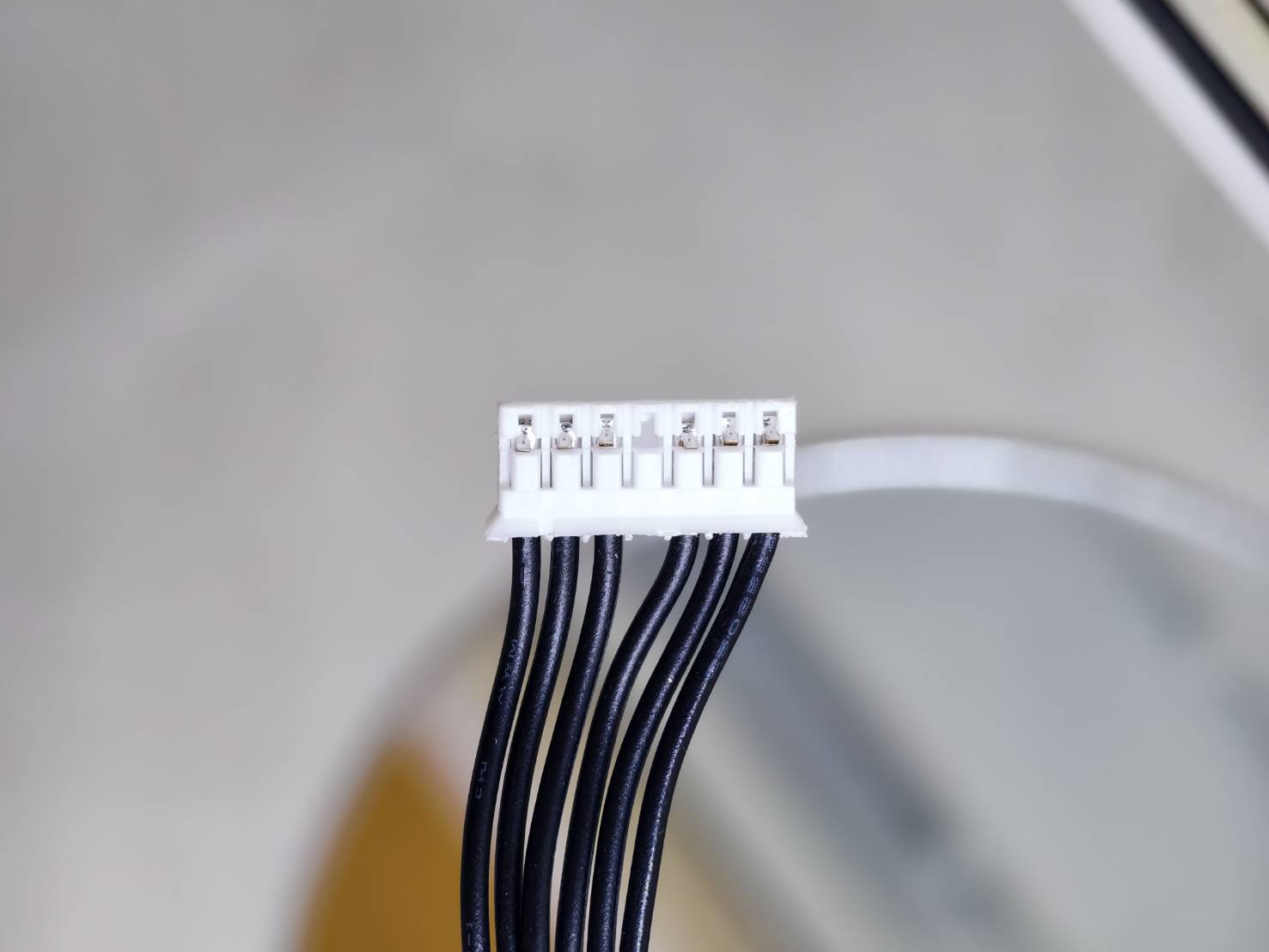

• 從包裝盒中找到 7 pin的連接線一端。（中間的pin腳將為空的。）

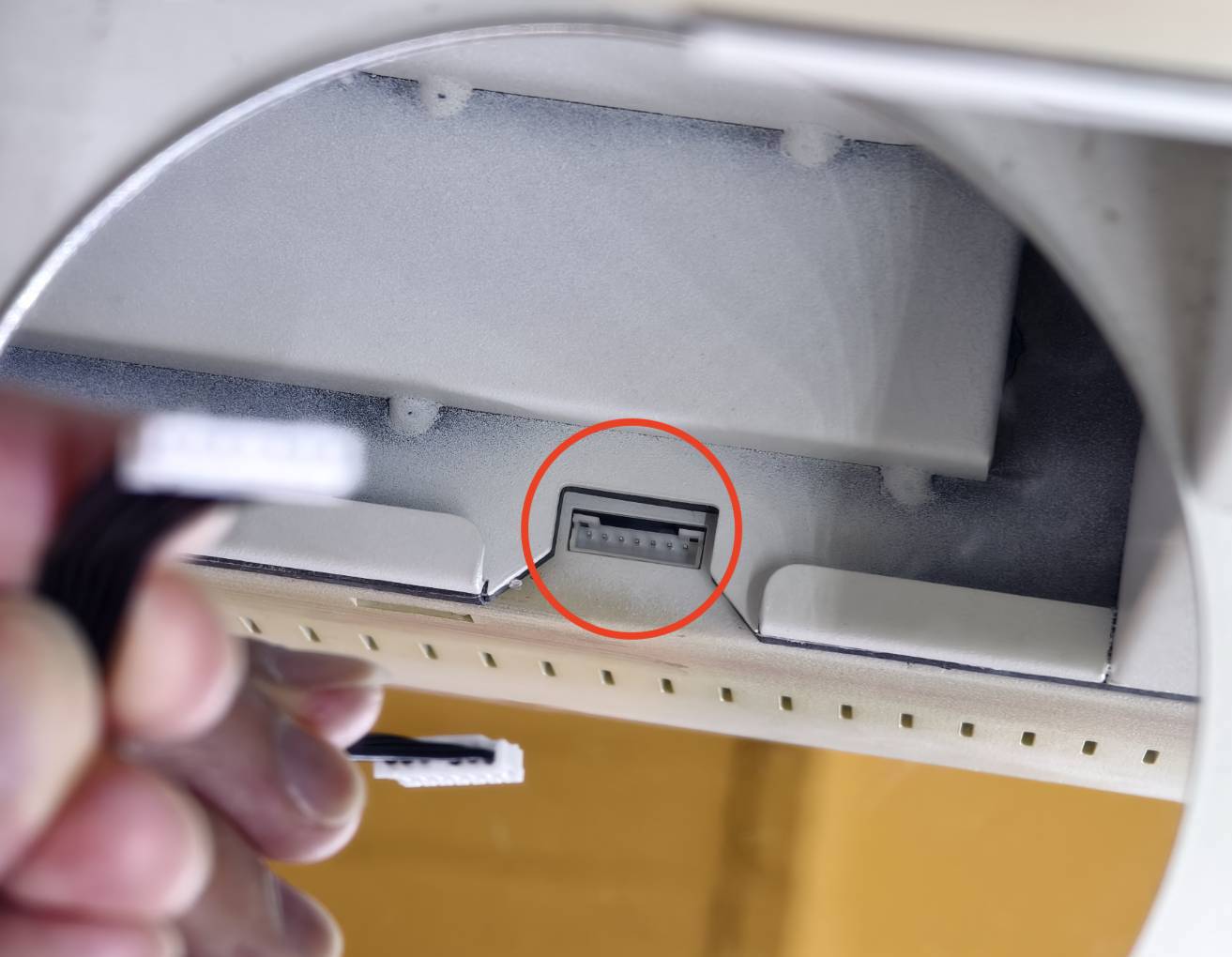

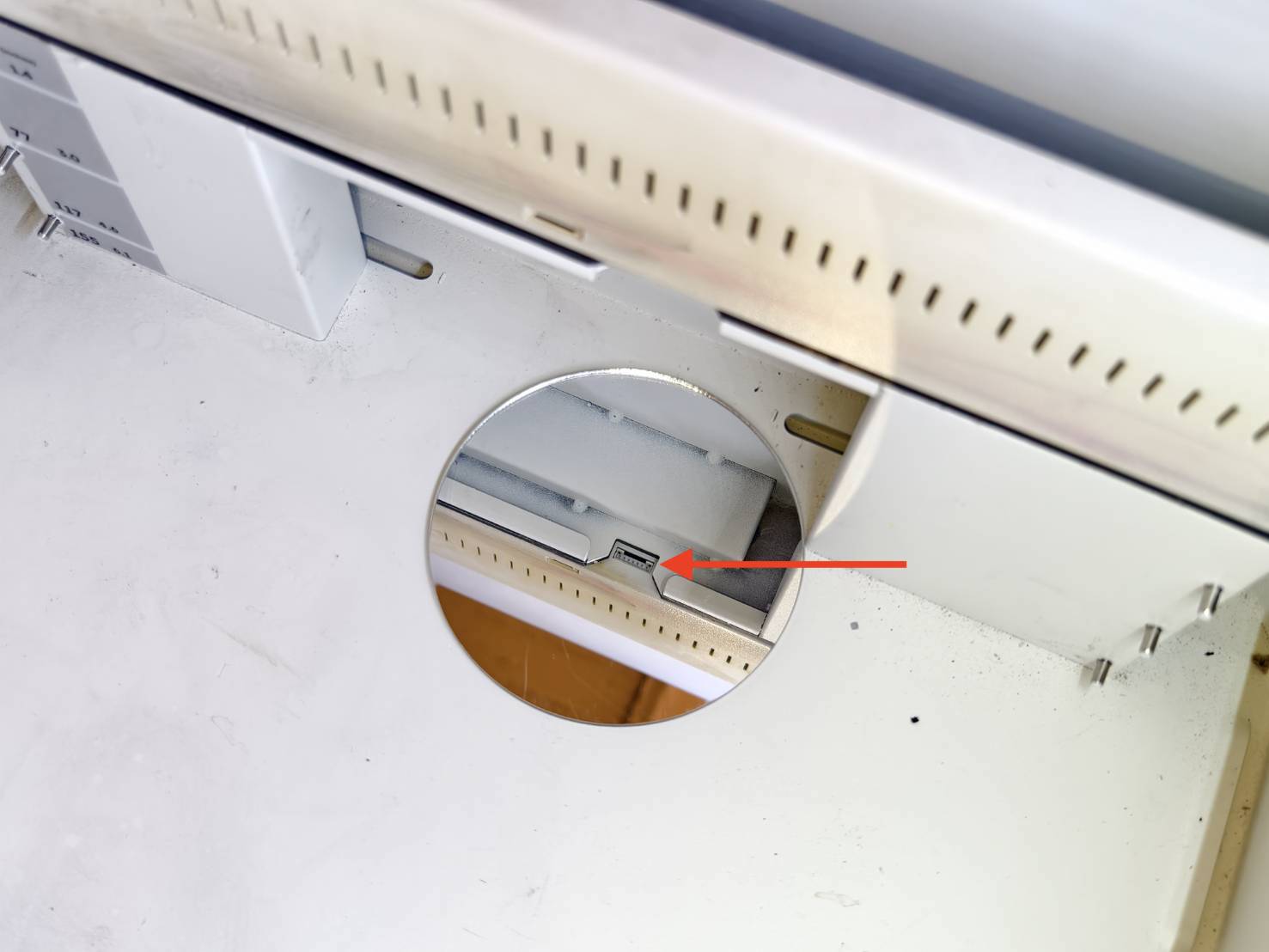

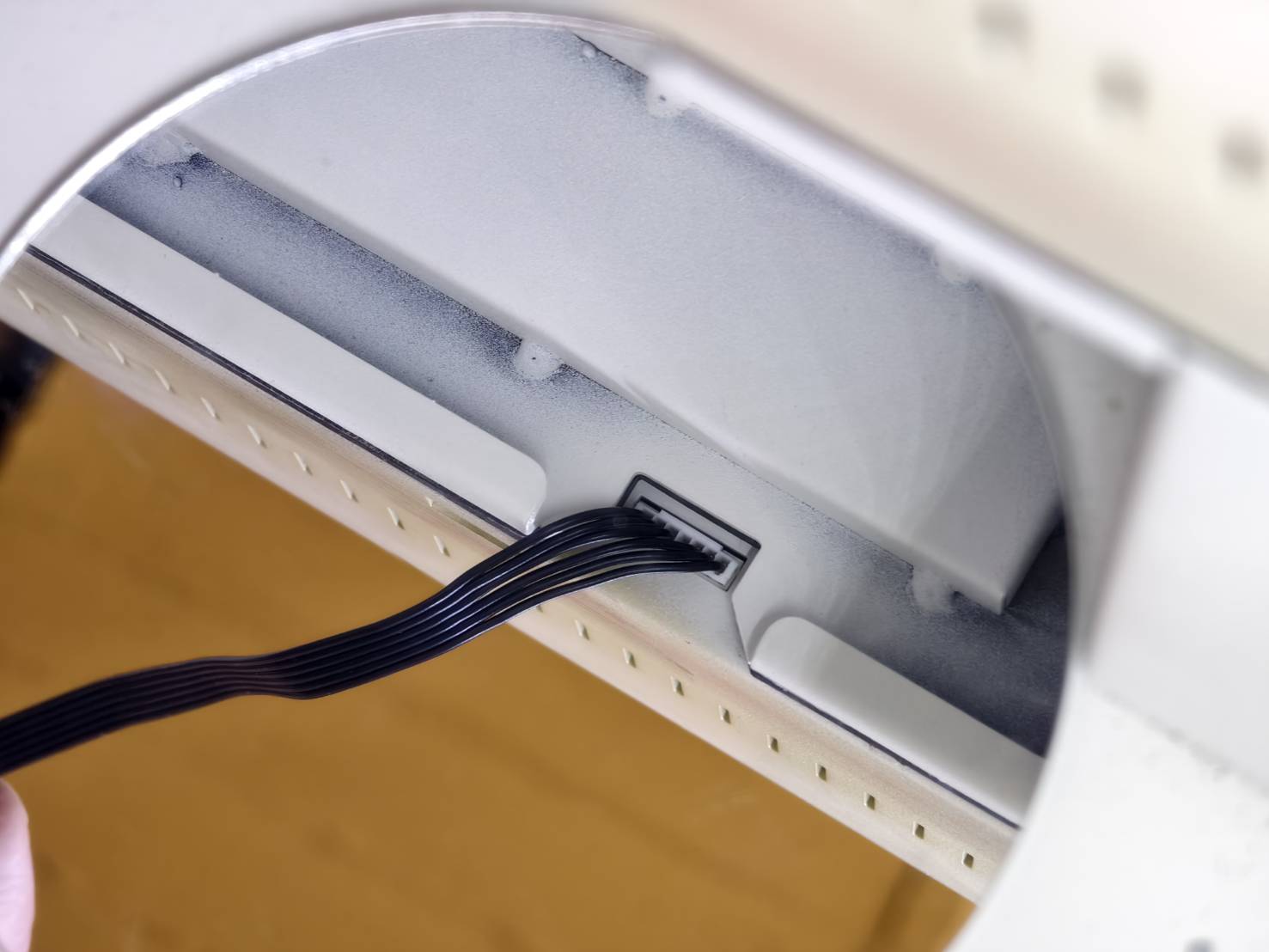

• 在機器右側找到連接線插座。強烈建議使用鏡子。

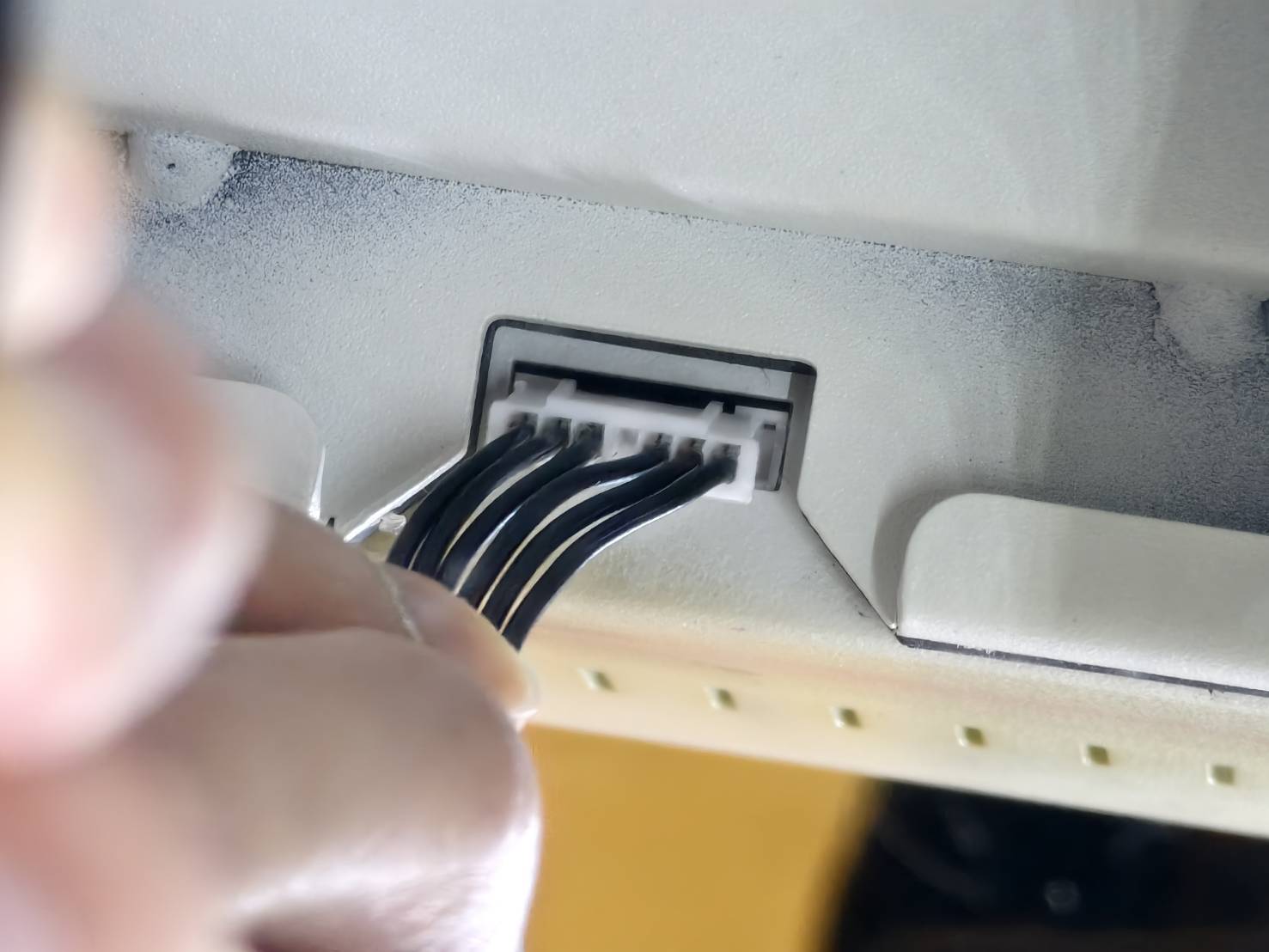

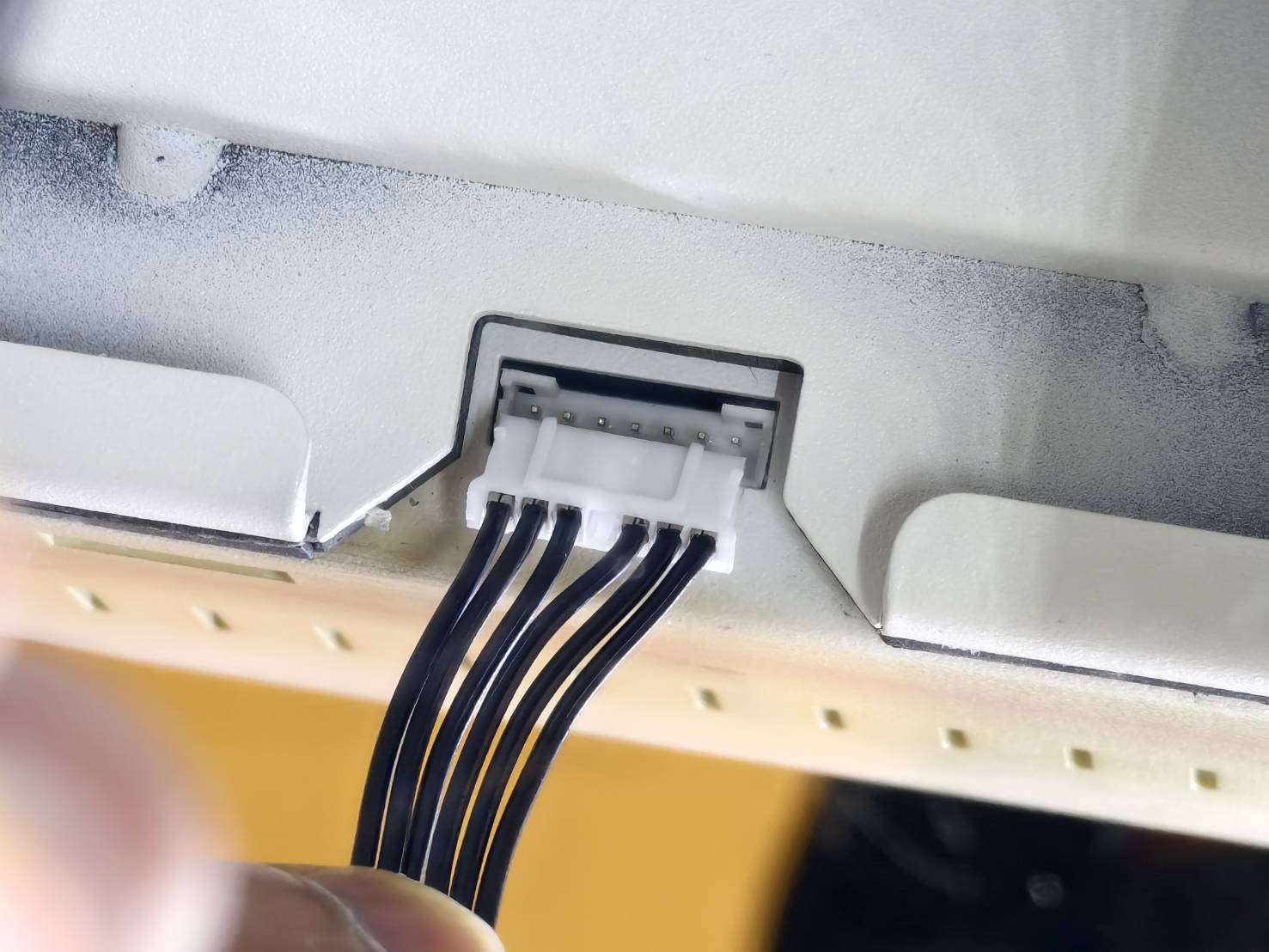

• 插入連接線，請確保連接線方向正確。

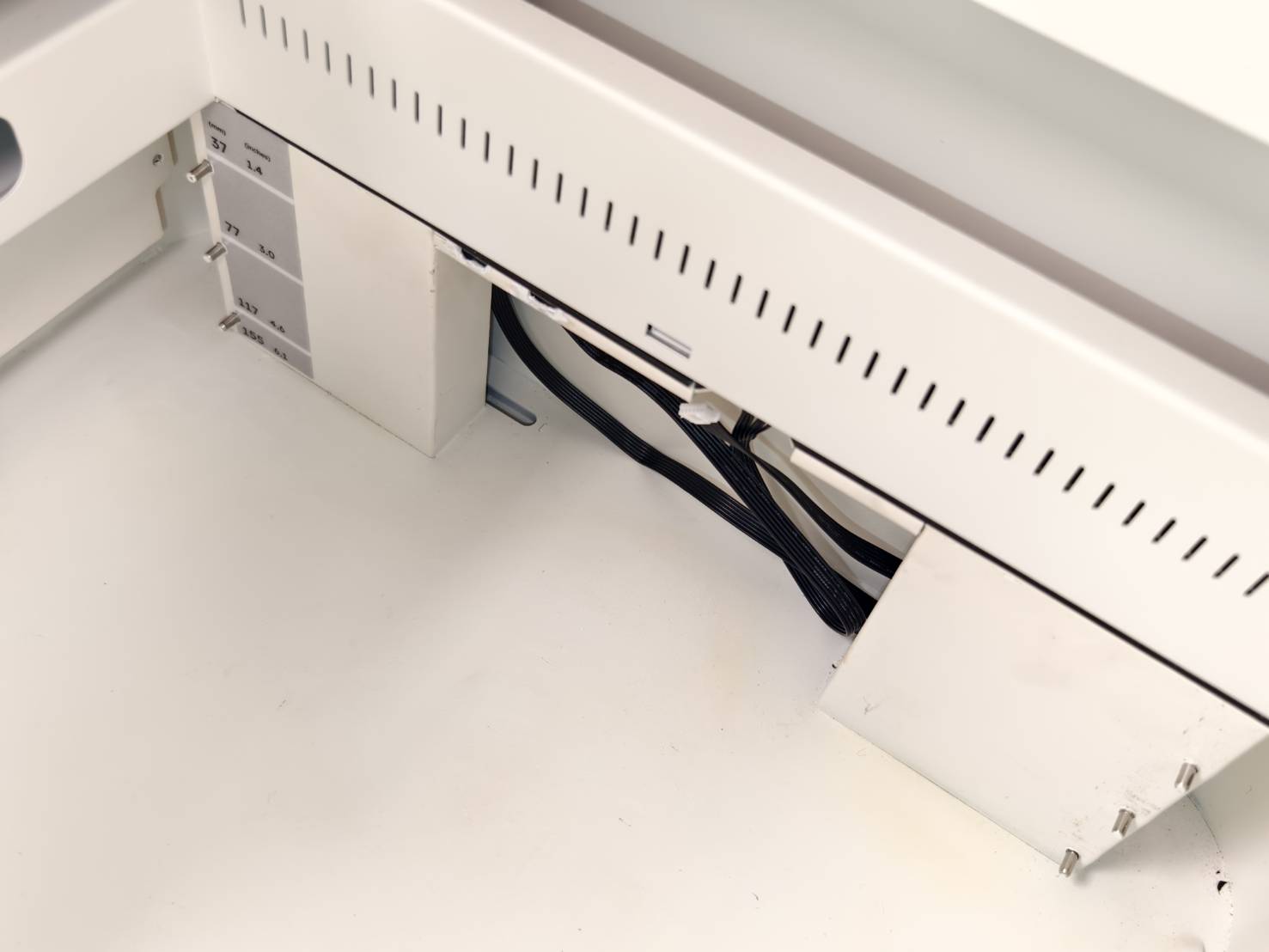

• 將剩餘的連接線暫時放入空間中。


步驟 5

將蜂巢板安裝在中層。
中層通常可涵蓋大部分的物件尺寸。不過，您可以根據實際物件的大小自由調整層數。

請參考以下連結，了解如何正確安裝蜂巢板。
Ador - 蜂巢板安裝

步驟 6

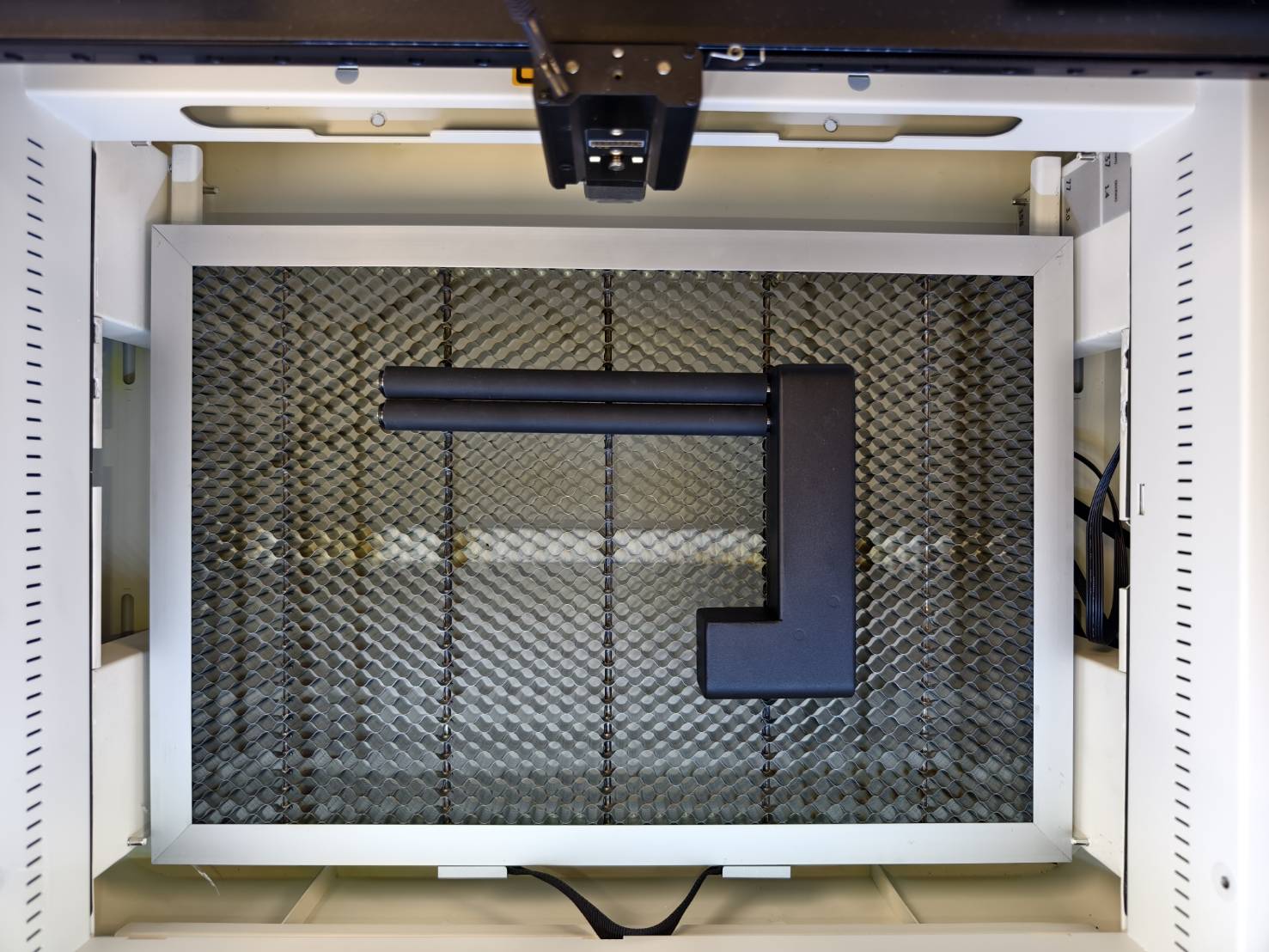

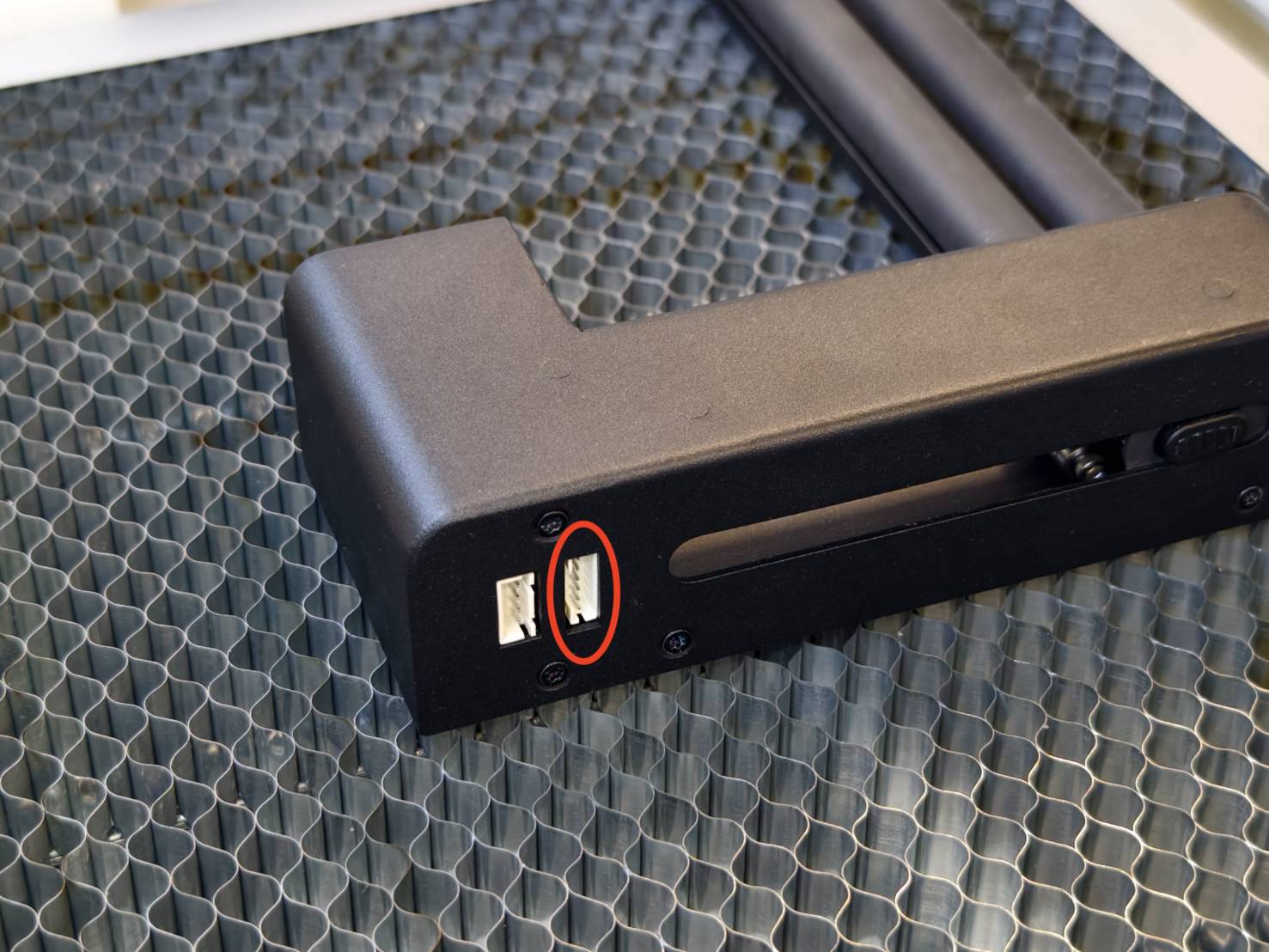

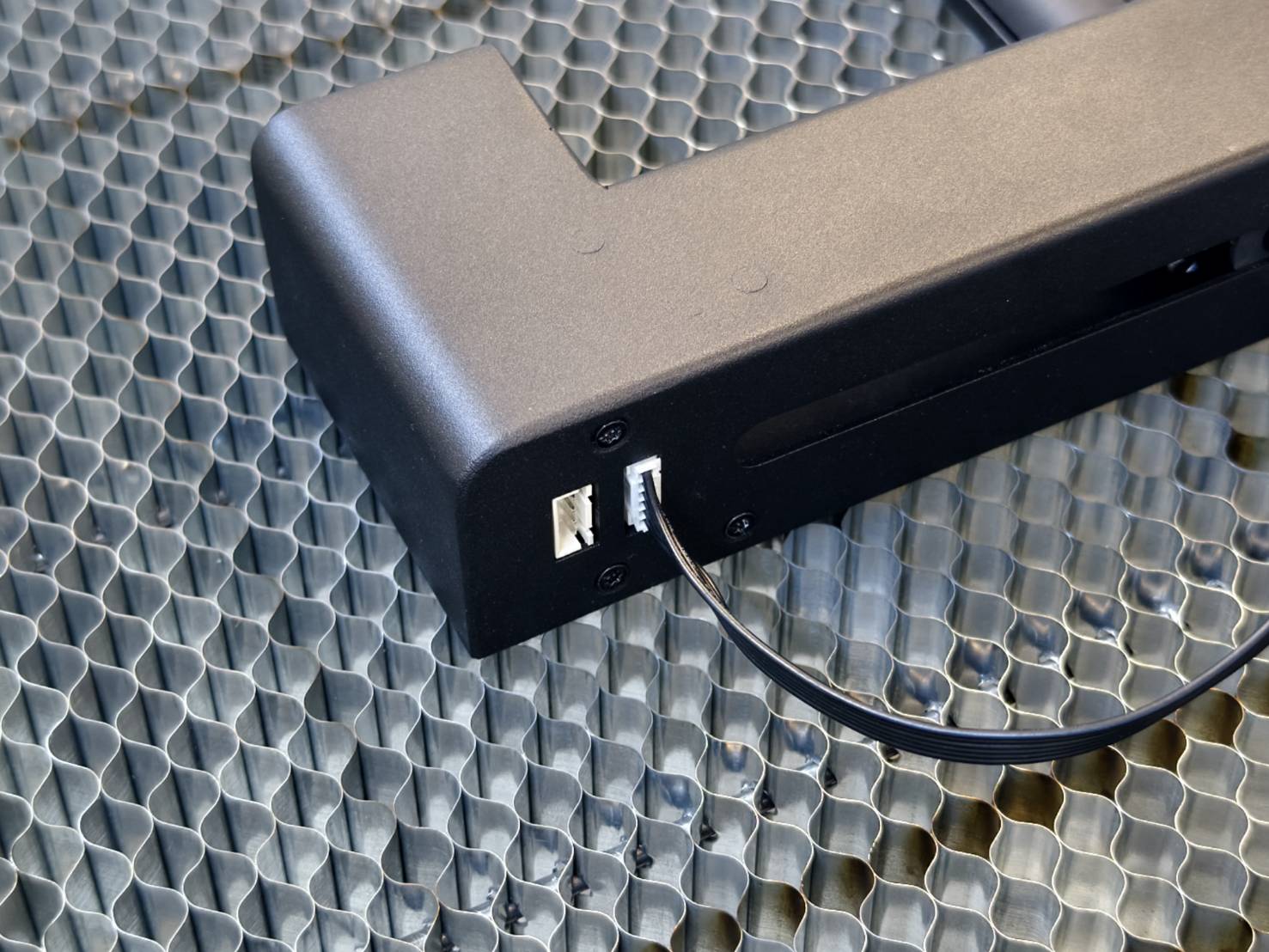

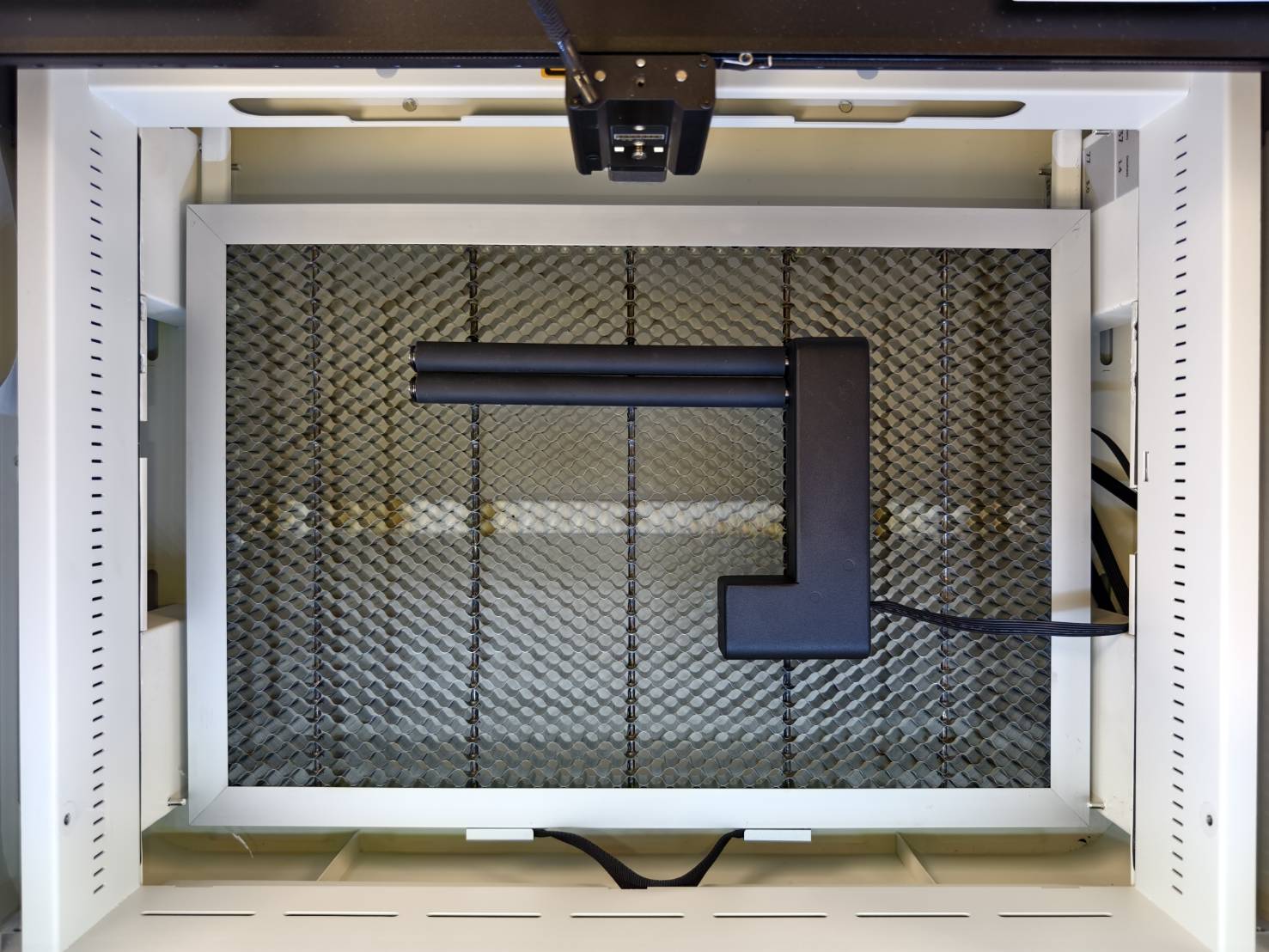

將旋轉軸放入機器中，並將連接線插入旋轉軸。

步驟 6.1

（如果您不使用列印模組，請跳至 步驟 7 ）

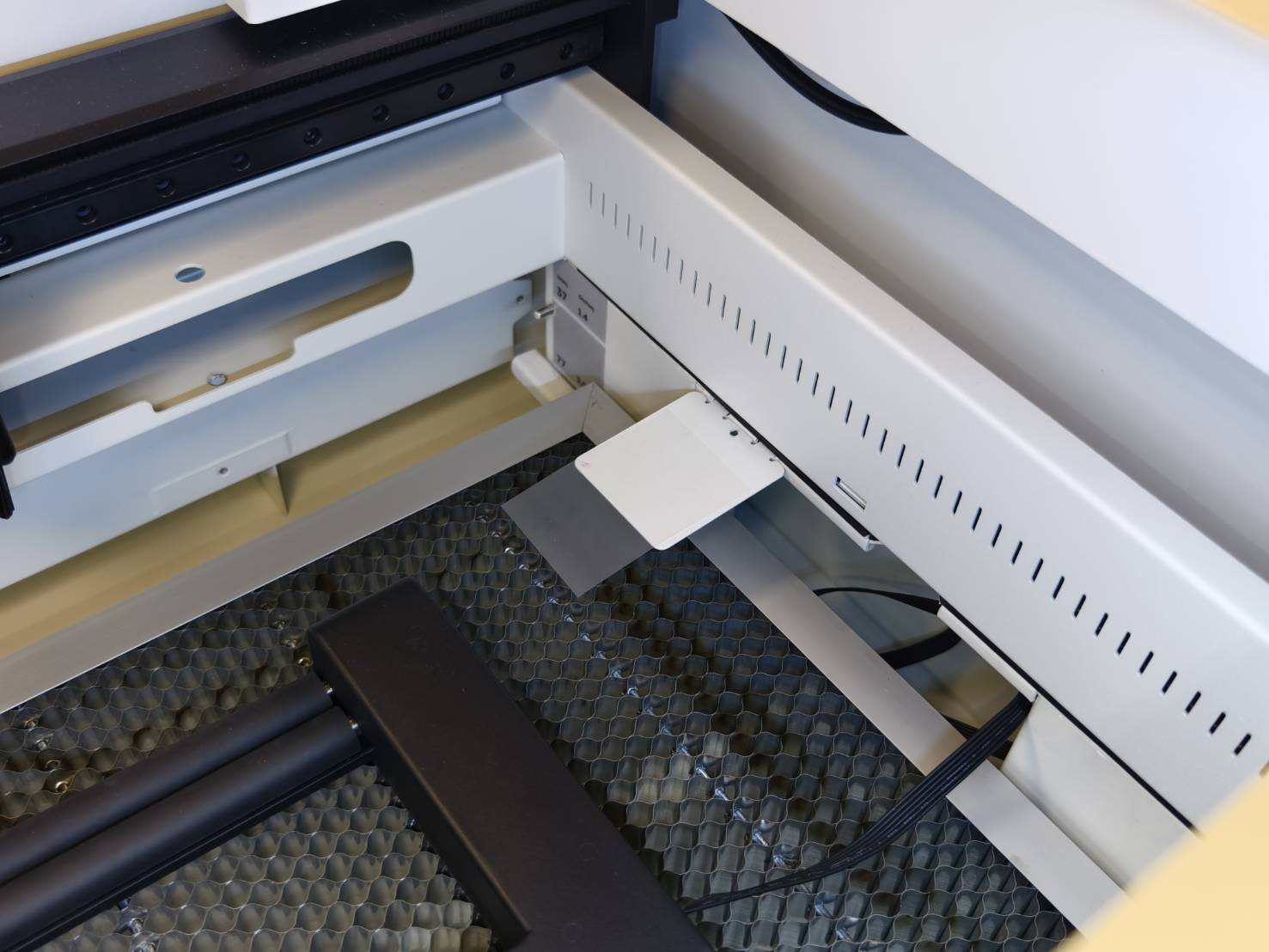

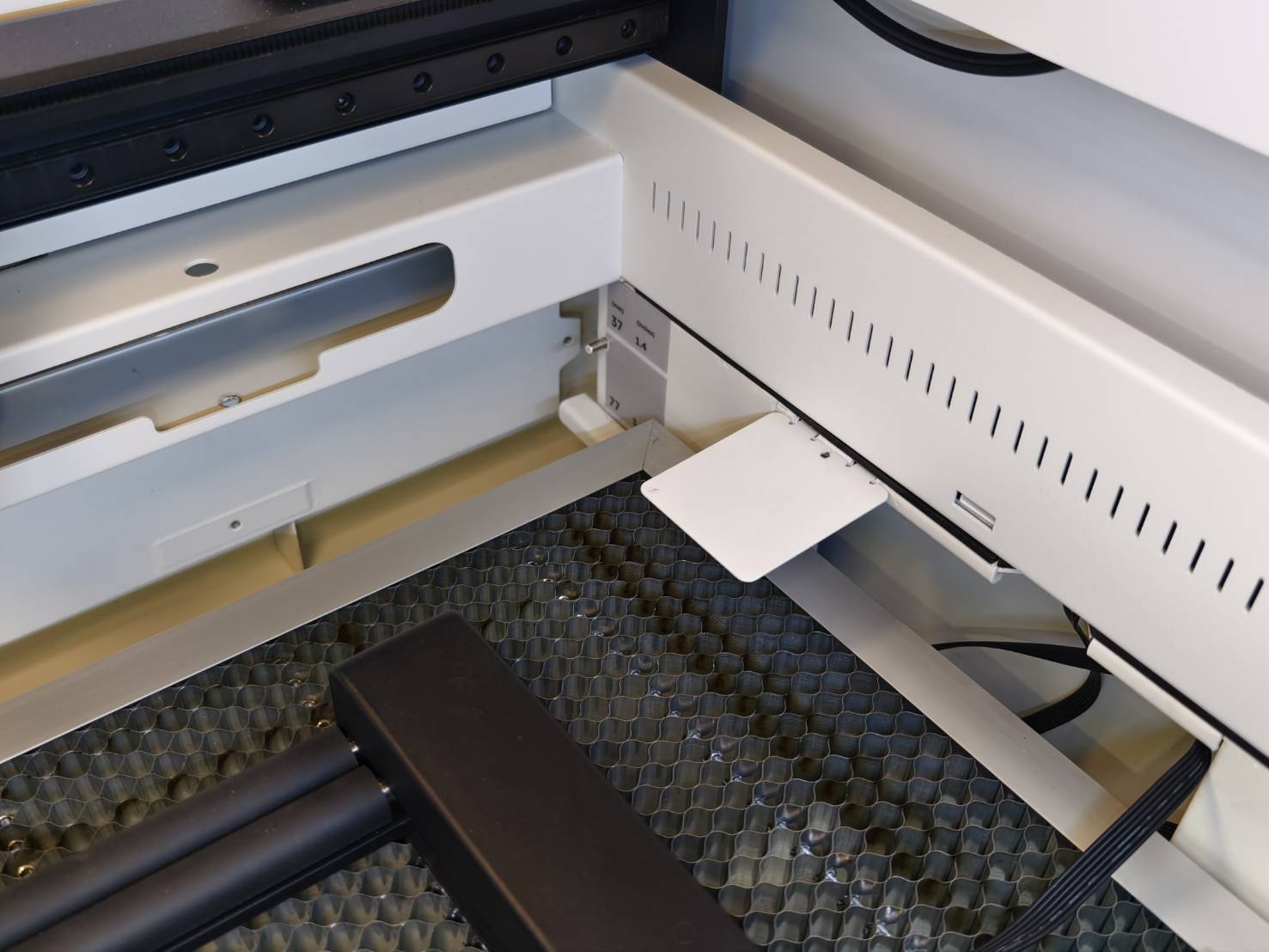

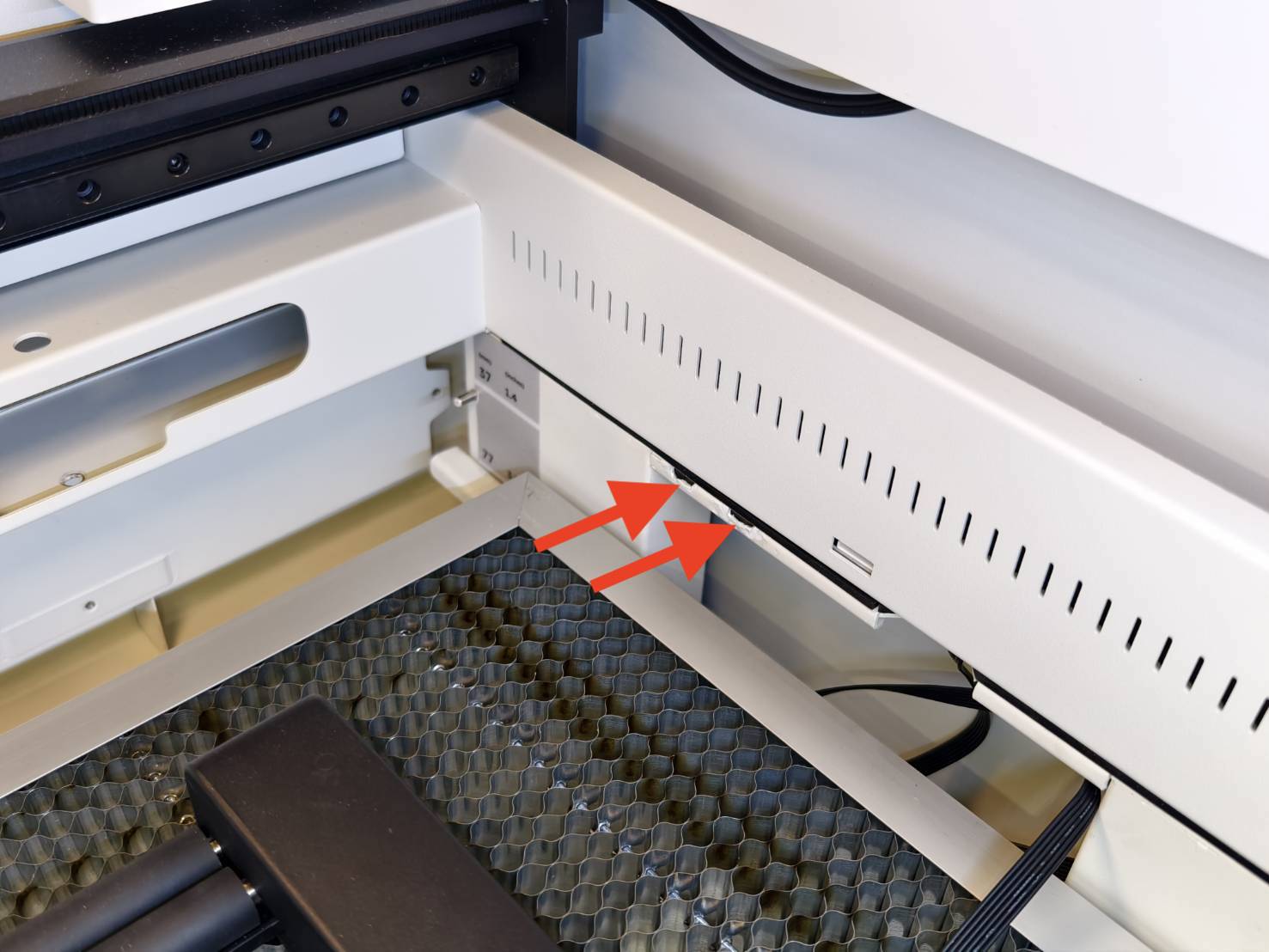

從包裝盒中取出預噴平台，並將其插入側面。此平台專為 Ador 的列印模組所設計。顧名思義，在搭配列印模組使用旋轉軸時，這裡就是預噴區域。將底漆貼紙貼在平台上，以接住預噴墨水。

步驟 6.2

如果您的蜂巢板位於頂層的 37mm / 1.4 inches 處，則無需安裝預噴平台。直接將底漆貼紙貼在兩個開口周圍即可。

步驟 7

Ador 擴充底座和旋轉軸 2.0 的硬體安裝已順利完成。

根據您將使用的模組，請參考以下連結開始使用旋轉軸模組。

• Ador 旋轉軸 - 開始雕刻
• Ador 旋轉軸 - 開始列印
